Подключение электрического бойлера к газовому котлу: технология проведения работ

Задумались усовершенствовать систему автономного ГВС, чтобы гарантировано обеспечить стабильную температуру горячей воды? Согласитесь, мало приятного в том, чтобы спускать литры воды в ожидании горячей, или обжигаться, когда кто-то из домочадцев открыл кран, пока вы в душе.

Мы поможем вам разрешить проблему перепадов температуры, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Расскажем, как выполнить подключение бойлера к газовому котлу. Такое решение позволит обеспечить подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спускать первую порцию в канализацию.

Далее мы расскажем, как это правильно реализовать и какие существуют схемы подключения, выделим их основные преимущества и недостатки.

Содержание статьи:

  • Зачем подключать бойлер к котлу?
    • Преимущества объединения систем
    • Сложности и недостатки решения
  • Варианты взаимодействия котла и бойлера
    • Схема #1 — через трехходовой клапан
    • Схема #2 — через два независимых насоса
    • Схема #3 — через гидравлическую стрелку
    • Схема #4 — подключение с проточным бойлером
  • Тонкости установки компонентов системы
    • Этап #1 — подключение газового котла
    • Этап #2 — установка бойлера
    • Этап #3 — соединения и дополнительное оборудование
  • Альтернативные решения ГВС через котел
  • Выводы и полезное видео по теме

Зачем подключать бойлер к котлу?

Проточные газовые водонагреватели – котлы и колонки – очень экономичны и эффективны. Они моментально подогревают именно тот объём воды, который необходим, и именно тогда, когда это нужно, не расходуя энергию на поддержание тепла. Такая эффективность и экономичность сделали подобное оборудование очень популярным.

Однако и у них есть недостатки, существенно снижающие комфорт при использовании. Учитывая, что коммунальные счета вы оплачиваете один раз в месяц, а горячей водой пользуетесь каждый день, эти изъяны заметно портят общее впечатление.

При одновременном открытии нескольких кранов температура воды, подогреваемой колонкой, резко меняется – можно незапланировано принять контрастный душ или обжечься

Если вы живёте один, можете этого и не заметить, а вот в большой семье эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность настроить тонкую струйку тёплой воды – подогрев просто не будет включаться при слишком малом напоре. В результате придется открыть кран посильнее, расходуя лишнюю воду и наполняя канализацию.

Кроме того, с отоплением небольшого дома вполне справится недорогой двухконтурный котёл малой мощности – но горячую воду он не сможет обеспечить при сильном напоре. Вам придётся либо мириться с прохладой большой струи и слабым напором горячей воды, либо приобретать более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать на малую долю своих возможностей.

У котлов высокой производительности – наоборот, возникают проблемы на малом напоре: их теплообменник тонкую струйку воды успевает довести до кипения, и во избежание этого котёл начинает тактовать. Это значит, что он чередует очень короткие промежутки работы и простоя, постоянно то включаясь, то выключаясь. В результате температура воды из крана существенно колеблется, а котёл быстро вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котёл способен качественно отапливать площадь около 80 м. кв., но если жильцов больше 1 – 2 человек, напора горячей воды может быть мало

Все эти, а также некоторые недостатки системы горячего водоснабжения через проточный газовый водонагреватель можно нивелировать, включив в такую систему, в качестве накопительного резервуара, бойлер. В нём всегда будет запас воды, равномерно прогретой до желаемой температуры, при этом электроэнергия для её нагрева использоваться практически не будет.

Преимущества объединения систем

Включение электрического бойлера в газифицированную систему ГВС даёт целый ряд преимуществ и новых возможностей:

  1. Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
  2. Стабильность температуры, независимо от напора – хоть по капле, хоть мощной струёй, вода будет достаточно горячей, но не кипятком.
  3. Оптимизация системы, снижение расхода газа, воды, канализационных стоков.
  4. Возможность установки двухконтурного котла меньшей мощности и стоимости – такого, которого хватит для отопления жилья.
  5. Экономия ресурса котла при условии грамотного построения системы.
  6. Возможность обеспечить и отопление, и ГВС через одноконтурный газовый котёл с минимальным расходом электроэнергии.
  7. Летом можно отключить газовый котёл, а воду греть электрическим ТЭНом бойлера, сохранив ресурс дорогого оборудования.
  8. Наличие двух водонагревателей нивелирует неудобства на время ремонта или ежегодного обслуживания одного из них.

Такое количество позитивных моментов убедит практически каждого пользователя, ведь подключение бойлера к проточному газовому водонагревателю решает практически все его проблемы, сохраняя преимущества.

Проточные газовые водонагреватели не только экономнее, но и значительно компактнее бойлеров, ведь нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС создаёт и некоторые трудности – о них поговорим далее.

Сложности и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавит надёжности системе. Каждая закрученная резьба или кран – это потенциальное место течи, нуждающееся в регулярном осмотре и контроле. Кроме того, установка дополнительного крана, клапана, насоса и метра трубы увеличивает общую сумму сметы.

Во-вторых, сам бойлер нуждается в ежегодном обслуживании, а в некоторых вариантах системы он изнашивается гораздо активнее, чем при обычной работе. При этом никто не отменял ежегодный сервис отопительного котла.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, подключенный грамотно, потребует немало места.

Кроме того, потребуются услуги ещё одного специалиста, который правильно выполнит обвязку оборудования и разводку отопления и водопровода.

Варианты взаимодействия котла и бойлера

Подключение электрического бойлера к отопительному газовому котлу – решение весьма нестандартное, вызванное, в основном, желанием удешевить установку системы.

Основной вариант улучшения качества горячего водоснабжения от котла – подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электричество для нагрева воды, но дорога в установке и не даёт возможности сохранить ГВС, отключив котёл. Поэтому умелые мастера научились использовать обычные электрические бойлеры, которые по сути являются огромным термосом со встроенным кипятильником и терморегулятором.

Схема #1 — через трехходовой клапан

Этот вариант соединения газового котла и бойлера через , пожалуй, самый простой, очевидный и распространённый. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, сэкономив на электричестве.

Суть метода в том, что установленный клапан-тройник с терморегулятором перенаправляет поток горячей воды то в контур ГВС, то в отопительный. Управляет им автоматика бойлера: как только в баке вода достигает заданной температуры, клапан отключает подачу горячей воды в него. При этом практически постоянно котёл работает на отопление, а за тот короткий период, что заменяется вода в бойлере, батареи остыть не успевают.

Однако, если у вас большая семья или установлена огромная ванна-джакузи, для эффективной работы системы потребуется котёл высокой мощности. В противном случае после использования большого объёма воды в доме станет заметно прохладнее, а в батареи горячая вода начнет поступать только после того, как заполнит бойлер. Таким образом, приоритетным в такой схеме является водоснабжение.

Подключая терморегулятор бойлера в качестве сервопривода трёхходового клапана, установите на нём температуру хотя бы на 10 градусов ниже, чем выдаёт котёл

Также через трёхходовой клапан можно организовать , тогда при заданных условиях он будет направлять поток горячей воды назад в котёл вместо радиаторов и других элементов системы отопления. Это добавит системе безопасности и удобства обслуживания.

Схема #2 — через два независимых насоса

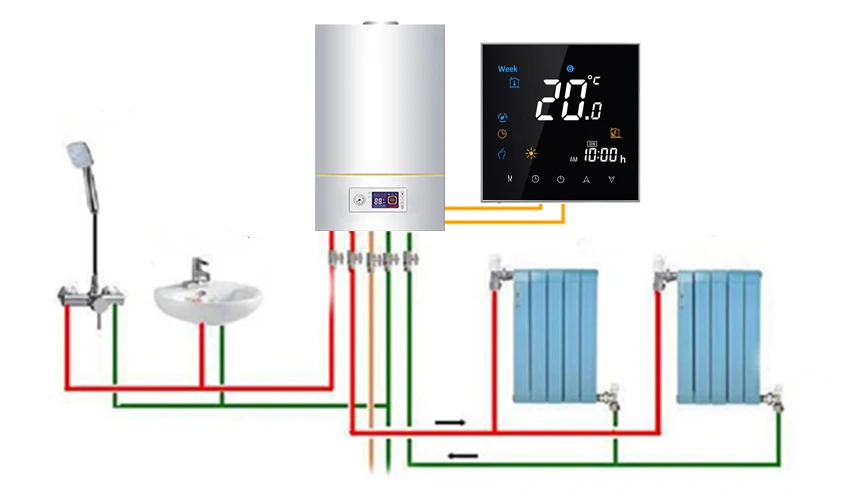

Далее разберем, как самостоятельно подключить бойлер к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в монтаже, но и довольно удобна в использовании. Благодаря постоянной циркуляции воды в обоих контурах, из крана будет течь сразу горячая вода, её не нужно будет спускать, а отопление также работает постоянно, независимо от использования горячей воды.

Один насос необходим для движения воды по отопительному контуру. При этом система замкнутая, в жидкость можно добавлять специальные присадки для продления срока службы оборудования – в водопровод она попадать не будет.  Практически все двухконтурные котлы оснащены , и этот насос в них встроен. Если же в вашем котле его нет, либо вы используете отдельно одноконтурный котёл и газовую колонку, установка такого насоса необходима для качественного отопления.

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Устанавливается он после всех точек водозабора, а после него вода, слегка остывшая после прохождения трубопровода, возвращается в бойлер, чтобы повторять свой путь, пока кто-то не откроет кран.

В бойлерах косвенного нагрева для подключения рециркуляции предусмотрен отдельный ввод, в электрических же баках такой вход – большая редкость

Подачу рециркуляции подключают через трехходовой клапан на вводе в бойлер, куда обычно подключается подача холодной воды, а в случае связки с котлом – уже нагретая вода.

Схема #3 — через гидравлическую стрелку

Гидравлический распределитель необходим для выравнивания скорости и давления воды в разных контурах, чтобы котёл и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут как проходить параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готовой, заводской гидрострелки, иногда на выходе котла монтируют участок трубы в 2 – 3 раза большего диаметра, в который врезаются отводки нормального диаметра к разным приборам. При этом, если система перегружена, и того напора горячей воды, который выдаёт котёл, недостаточно, в линию подачи подмешивается вода из обратки, уже несколько остывшая.

Если же напротив, производительность котла чрезмерно высока, часть горячей жидкости сразу возвращается в котёл, не попадая в контуры отопления и водоснабжения.

Благодаря электрический бойлер можно подключить как к одноконтурному, так и к двухконтурному котлу. Разделение контуров можно осуществить через эту систему, а также она поможет восполнить использованный объём воды. Лучше всего выделить отдельный контур под каждый вид оборудования: бойлер и водоснабжение, батареи, тёплые полы и т. п.

Основной недостаток многоконтурной гидравлической системы – она занимает много места и довольно сложна в проектировании, монтаже и отладке

Однако, установив такую систему, вы обеспечите долгую и бесперебойную работу оборудования во всём доме, а также сможете управлять каждым контуром, вплоть до полного отключения, отдельно.

Схема #4 — подключение с проточным бойлером

Иногда оборудование устанавливают таким образом, что вся вода, нагретая котлом, попадает сразу в бойлер, а уже от него делается разводка на водоснабжение и отопление. При этом, когда кто-то открывает кран и давление в системе падает, оно восполняется за счет подачи холодной воды в котёл, вместе с обраткой или вместо неё.

Такая схема – самая простая. Она обеспечивает качественное ГВС: вода будет горячая всегда, сразу и одинаковой температуры.

Но имеет ряд недостатков:

  1. Из-за постоянного потока воды, бойлер, не рассчитанный на такой режим работы, будет быстро изнашиваться.
  2. Температура воды в горячем кране будет такая же, как в батареях – то есть, практически кипяток.
  3. Во время использования больших объёмов воды, возможно понижении температуры воздуха в доме.

Положительными моментами при таком решении может оказаться небольшое количество дополнительного оборудования, а также нетребовательность к параметрам бойлера.

Если электрический бойлер устанавливается с газовым котлом в качестве проточного, нет смысла переплачивать ни за объём, ни за дополнительные функции: важно только качество бака

Подключая бойлер по такой схеме, не забудьте выставить реле на небольшую температуру или даже на минимум, чтобы ТЭН не старался нагреть воду сильнее, чем это сделает котёл.

В противном случае, нагревательный элемент будет работать постоянно, обеспечивая отопление и потребляя сотни киловатт электроэнергии.

Тонкости установки компонентов системы

Определившись со способом подключения газового котла и электрического бойлера, необходимо тщательно продумать и составить схему обвязки, а затем приступать к монтажу.

Этап #1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котёл имеют право подключать только профессиональны, аттестованные газовой службой. Связано это с тем, что даже незначительные ошибки в монтаже и настройке, чреваты серьёзными последствиями.

В разнообразии выходов двухконтурного котла вполне можно запутаться, а если запустить неправильно подключенный котёл, дорогостоящее оборудование может выйти из строя

Если при протекании водопровода или канализации вам угрожает лужа, максимум – пара сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в .

Этап #2 — установка бойлера

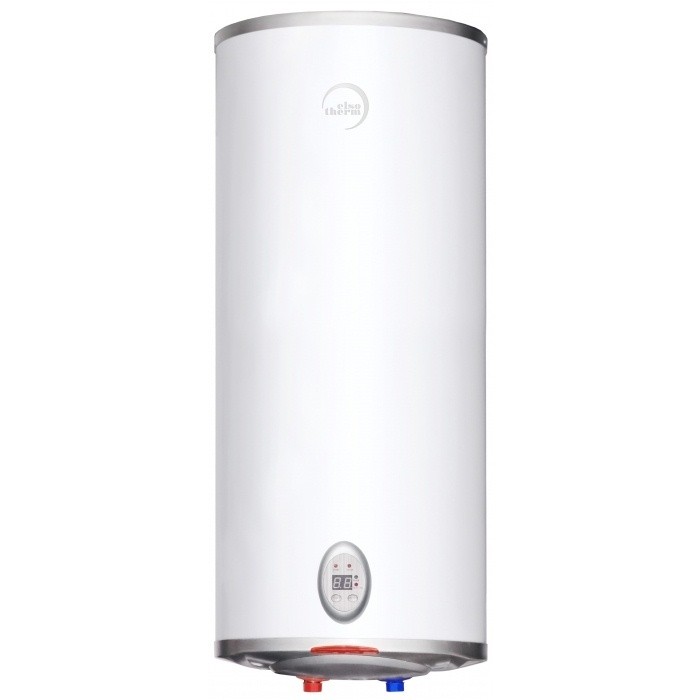

Электрический бойлер, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Единственное отличие – производится подача не холодной воды из водопровода, а уже горячей из котла.

Планируя схему горячего водоснабжения с котлом и бойлером, обязательно настраивайте терморегулятор последнего на более низкую температуру, чем в котле

Пошаговая инструкция по установке бойлера рассмотрена далее:

  1. В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как крепление бойлера.
  2. Затем забить в отверстия дюбели, закрутить в них крюки-кронштейны практически до упора, развернуть их крючками строго вверх. Крепления обычно входят в комплект бойлера и рассчитаны на его вес в заполненном водой состоянии.
  3. Повесить бак на крючки, проверить, чтобы они точно попали в пазы.
  4. Выполнить водопроводные подключения к котлу и кранам с помощью пластиковых, металлопластиковых труб или гибких шлангов. На каждом подключении установить шаровой кран для удобства обслуживания бойлера.
  5. Сделать отвод от предохранительного клапана в канализацию с помощью тонкой трубки. Можно им и пренебречь, но тогда нужно будет затянуть винт-фиксатор, предусмотреть ёмкость, в которую может стекать небольшое количество воды, и каждые 2 недели проверять работоспособность клапана вручную.
  6. Подключить к электросети — эта процедура выполняется через выделенную заземлённую линию – отдельный кабель, протянутый от счетчика. Независимо от того, будет бойлер включаться в розетку, либо будет присоединён непосредственно к кабелю, понадобится установить для дополнительной защиты.
  7. Важно также позаботится о качественной изоляции, ведь в помещении может быть сыро.

Установка котла и бойлера – основная, самая простая и важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить обвязку по заранее выбранной схеме. Об элементах таких схем поговорим далее.

Этап #3 — соединения и дополнительное оборудование

Первое, с чего должна начинаться любая система, связанная с водой, – установки фильтра для её очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования

Выбирая фильтр, помните, что чем лучше он будет очищать воду, тем больше прослужит и котёл, и бойлер, и всё остальное оборудование. Иначе мелкие частицы из воды оседают на стенках змеевика и бака, формируют накипь на ТЭНе бойлера, способствуют разрушению бака и приводят к быстрому выходу из строя всех деталей системы — от котла до крана на кухне.

Однако, выбирать самый дорогой фильтр, очищающий водопроводную воду до состояния питьевой, тоже не стоит – это слишком дорого и нерационально. Системы фильтрации с 2 – 3 уровнями механической очистки разной степени, от грубой до тонкой, будет вполне достаточно.

Устанавливается фильтр в самом начале цепочки, перед подключением водопровода к котлу. Будьте внимательны с направлением потока – оно обычно указывается стрелочками на корпусе.

В ходе эксплуатации не забывайте регулярно менять картриджи фильтров, иначе они перестают выполнять свою функцию и могут негативно сказываться на напоре воды.

Второе очевидное и необходимое оборудование – . Их нужно много, они ставятся на каждом соединении: перед фильтром, на вводе и выходе котла, на обеих трубках подключения бойлера, на каждом отводе от гидравлической стрелки, перед каждым водопроводным краном.

Такое количество кранов обеспечивает безопасность и комфорт эксплуатации. В определённый момент каждый узел системы потребует профилактического обслуживания, а возможно и замены, и возможность отключить только его окажется очень важной.

Расширительные баки устанавливают для компенсации перепадов давления в контуре водоснабжения или отопления, обусловленных сменой температуры воды – для безопасности

При организации ГВС через бойлер, расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан бойлера. Но если контур отопления выведен отдельно, на нём такая защита будет не лишней.

Кроме перечисленных устройств, а также гидравлической стрелки-гребёнки, о которой речь шла выше, на трубопроводы устанавливаются , не позволяющие потоку повернуть вспять даже при отключении насоса, предохранительные и трехходовые клапаны, при необходимости – редукционный клапан для снижения давления.

Альтернативные решения ГВС через котел

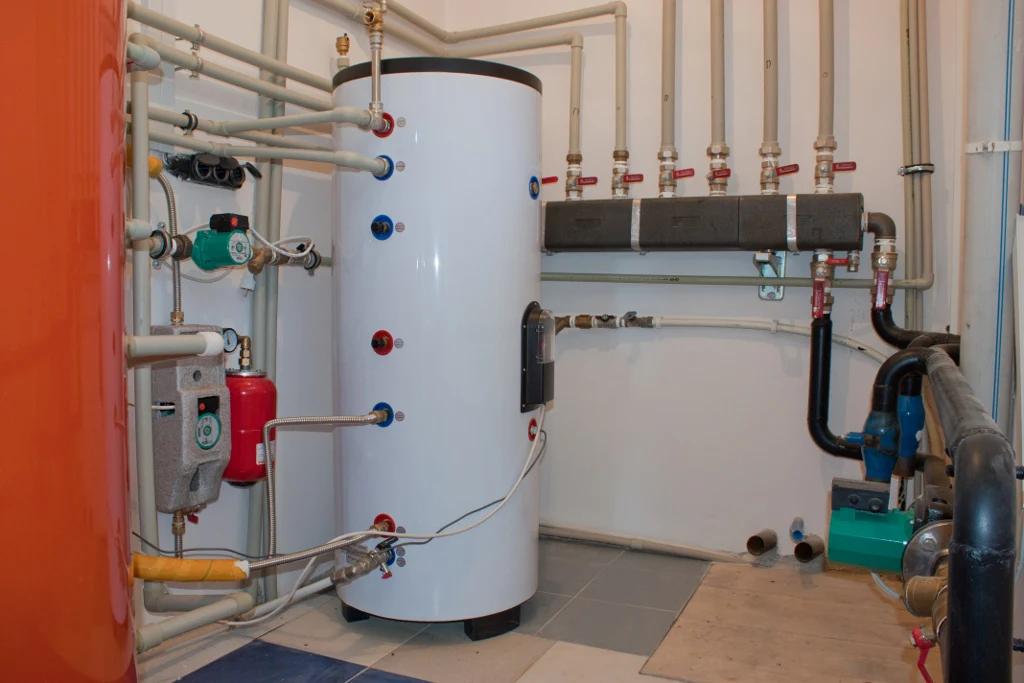

Как мы уже упоминали, вместо электрического бойлера, горячее водоснабжение от газового котла может быть организовано через бойлер косвенного нагрева.

Они бывают различного строения:

  • со змеевиком-батареей внутри, от которого греется вода;
  • бак в баке, где внутренний бак от водопровода омывается и согревается водой из отопления;
  • послойного нагрева, где смешивается холодная, горячая вода и обратка от отопления.

Каждый из этих видов имеет свои особенности, но все они дороже электрических бойлеров и более громоздкие.

Как для ГВС к газовому котлу читайте в отдельной статье на нашем сайте.

Кран с автоматическим электронным управлением температуры позволит всегда пользоваться водой желаемой температуры. Термостат самостоятельно отрегулирует подачу воды из трубы горячего и холодного водоснабжения

Кроме того, проблему перепадов температуры можно решить установкой : он будет подавать равномерно подогретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недёшево, но установить его зачастую проще, чем переоборудовать всю систему отопления и ГВС.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

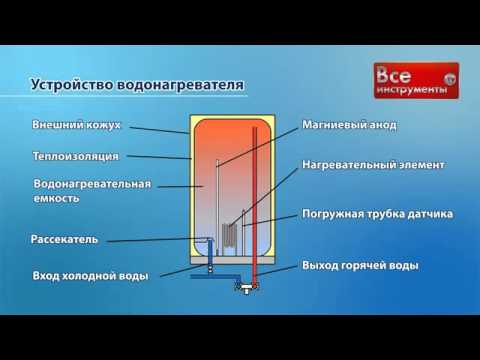

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

Как работает электрический котел? | Статьи

Обогревать помещение с помощью электроэнергии – один из самых экологичных и безопасных способов. Если нет доступа к газу или центральному отоплению, можно выбрать электрический котел. Эти приборы отличаются высокой мощностью и качеством, на рынке представлен широкий модельный ряд, однако выбирать котел нужно внимательно.

Достоинства и недостатки электрических котлов

Плюсы:

  • это оптимальное решение, если нет газоснабжения и центрального отопления;
  • у большинства моделей простой монтаж и установка;
  • котел долго служит;
  • не требуются дополнительные устройства вроде дымохода;
  • нет проблем с устранением неполадок, возникающих при использовании;
  • не воспламеняется и не выделяет опасных газов;
  • один из самых безопасных отопительных приборов;
  • высокое кпд.

Недостатки:

  • при полном отключении электричества дом перестает снабжаться теплом;
  • в жилье со старой и некачественной проводкой электрокотел лучше не устанавливать;
  • содержание некоторых моделей обходится дороже, чем у газового котла.

Есть нюансы использования разных видов электрических котлов. Их можно разделить на три вида, в зависимости от того, какой нагревательный элемент включён в конструкцию. Это могут быть электроды, индукционная катушка или ТЭНы.

Электродный котел, положительные стороны:

  • подойдет даже для помещения, в котором мало места – по сравнению с другими котлами электрокотел небольшой;
  • не потребляет много электричества;
  • безопасен, долговечен;
  • имеет простую конструкцию;
  • не требует дополнительного ухода.

Отрицательные стороны конструкций с электродами:

  • электроды надо регулярно обновлять, потому что они деформируются, на них образуется накипь;
  • жидкость, циркулирующая в котле, обязательно должна содержать соли, дистиллированная вода не подходит;
  • чтобы котел нормально вырабатывал тепло, процент солей в воде надо регулярно контролировать;
  • котел нельзя настроить, чтобы он работал в половину мощности, есть только функции включения и выключения.

Достоинства котлов с индукционной катушкой:

  • в котел заливают не только воду (и не только с конкретными характеристиками), также применяют масла и другие незамерзающие жидкости;
  • срок эксплуатации от 30 лет и выше;
  • хорошая производительность устройства, почти 100% коэффициент полезного действия;
  • нет рисков, связанных с эксплуатацией, безопасное использование;
  • не нужен специальный уход.

Недостатки:

  • относительно непростой монтаж устройства;
  • цена может показаться немного завышенной.

Котлы с ТЭНами – классика среди электрических котлов. Плюсы:

  • долговечность в работе;
  •  помещение нагревают равномерно;
  • теплоноситель почти моментально прогревается до нужной температуры;
  • с подключением к трубам может справиться не специалист;
  • требуется минимальный уход в процессе эксплуатации.

Минусы:

  • без подготовки воды образуется накипь, которая мешает правильной работе;
  • электропроводка должна быть качественной, иначе могут возникнуть проблемы при эксплуатации;
  • когда ТЭН выходит из строя, менять его надо целиком.

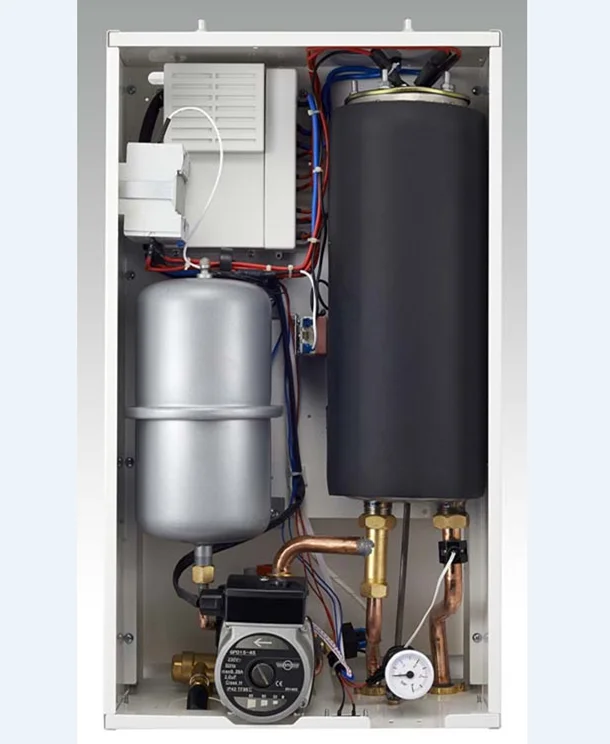

Устройство электрокотла

Электрические котлы представляют собой стальной резервуар, в который заливается вода или другая жидкость. В него вмонтированы устройства, нагревающие теплоноситель. Это могут быть трубчатый электронагреватель, индукционная катушка или электроды. Для присоединения к трубам системы отопления в конструкции предусмотрены патрубки.

Есть и дополнительные комплектующие, отвечающие за автоматику, контроль работы прибора, скорость и мощность работы, безопасность. Например, в котле Stout есть датчики температуры теплоносителя, которые при изменении показаний отправляют сигнал на блок управления.

ТЭНы в конструкции установлены в оболочках, есть аварийный термовыключатель, который срабатывает в экстренных случаях. Избегать аварийных ситуаций поможет зажим для заземления. Котел помещен в кожух. Также в моделях Stout есть циркуляционный насос, который обеспечивает бесперебойное движение теплоносителя по отопительной системе.

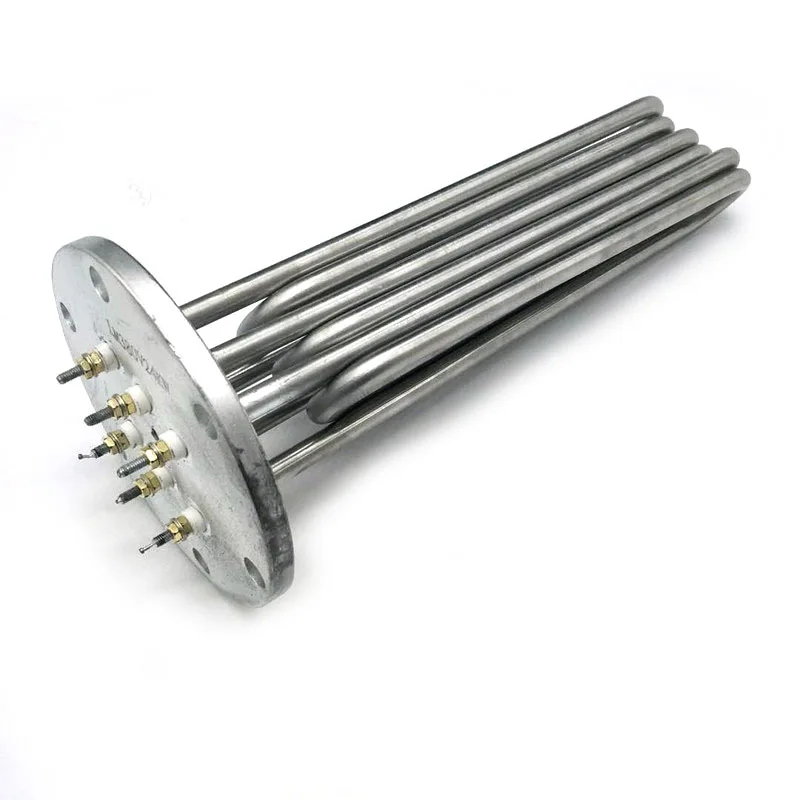

Котел с ТЭНом

Трубчатый электронагреватель расположен внутри резервуара и должен быть полностью покрыт водой во избежание выхода из строя. Главная деталь этого нагревательного элемента – трубка (или спираль) со стержнем внутри. Вокруг вольфрамового стержня уложен кварцевый песок.

На спираль поступает электрический ток через контакты, к которым присоединены провода. Деталь становится горячей благодаря высокому сопротивлению и нагревает теплоноситель, перемещающийся в отопительной системе. Для быстрого перемещения воды по трубам от и к нагревательному элементу производитель устанавливает электрический насос.

В качестве теплоносителя можно использовать дистиллированную воду или антифриз. Трубка с кварцевым песком располагается параллельно или перпендикулярно дну.

С помощью котла можно регулировать температуру в помещении и поддерживать на определенном уровне. Электрические тэновые котлы снабжены датчиками, реагирующими на любое изменение условий работы.

Электродный котел

С помощью электродов, подключённых к фазе, ионизируется теплоноситель. За счет этого обогревается дом. Сам котел компактен, но, несмотря на это, справляется с большими объёмами воздуха в помещении.

Нельзя использовать дистиллированную воду или другую жидкость, не содержащую соли металлов. Именно благодаря солям заряжаются частицы воды, движение которых и сопротивление нагревает воду.

Сверху агрегат покрыт изоляцией, не дающей току выходить наружу. Электроды подсоединены к «фазе», бак – к «нулю». Котел выпускается в форме цилиндра.

Устройство отличается надежностью, но регулировать температуру воздуха не получится – электродный котел работает только на полную мощность. Когда становится слишком жарко, обогреватель отключают от сети, а потом, когда помещение охладится, включают вновь.

Индукционный

Индукционный котел компактен и рассчитан на длительное использование. Нагревательным элементом служит индукционная катушка с металлическим сердечником внутри. Именно он передает тепло воде или другому теплоносителю, сама катушка не нагревается.

При использовании возможно появление накипи. Для того, чтобы этого не происходило, используют дистиллированную воду или антифриз.

Катушка содержит определенное количество витков, располагается вертикально, от самого дна цилиндрического резервуара до его верха. Работать начинает после подачи на неё электроэнергии. Сердечник согревают вихревые токи.

Коэффициент полезного действия у индукционных котлов до 100% не доходит всего на 1 пункт. Теплом, выделяемым обогревателем, можно управлять. Для этого используют тиристорные пускатели. У индукционных котлов большая производительность, можно приобрести агрегат с мощностью до 60 кВт.

Разновидности электрокотлов

Котлы разделяются по принципу действия: использующиеся только как обогреватели или также обеспечивающие горячее водоснабжение – одноконтурные и двухконтурные.

Электрокотлы могут быть напольными и настенными. В зависимости от того, где применяются – промышленные и бытовые. И, наконец, в зависимости от тепловой мощности и напряжения электроэнергии – трехфазные (от 6 кВт) и более простые однофазные.

Критерии выбора электрического котла для частного дома

Разобравшись во всех нюансах, выбрать электрический котел значительно легче. Обычно при покупке опираются на следующие критерии;

  • мощность;
  • цена;
  • тип нагревательного элемента;
  • производитель;
  • возможность управления и дополнительные функции;
  • размер и особенности установки.

Сначала необходимо рассчитать мощность электрокотла. Брать самый мощный котел без расчёта мощности, даже если помещение кажется очень холодным опрометчиво. Если потолки меньше 3 м, примерная мощность агрегата 1 кВт на 10 кв. м.

Следует определить потерю тепла сквозь стены, окна и двери с учетом температуры в помещении и снаружи. Надо также измерить окна, знать толщину и материал, из которого сделаны стены. Дополнительно, если речь идет о многоэтажном строении, надо уточнить толщину перекрытий, и из чего они сделаны.

Расчеты производятся раздельно, затем складываются. Для определения тепловых потерь используется следующая формула: разница температур снаружи и внутри умножается на объем помещения.

Как только вычисления произведены, нужно прибавить к результату 20%. Это люфт, чтобы не возникла ситуация, что мощности едва хватает. Для более точного результата можно обратиться в компанию, которая рассчитывает теплопотери.

ТЭНовые устройства дешевле остальных, но это не значит, что они уступают по качеству. Они удобны тем, что можно использовать разные жидкости в качестве теплоносителя. И ими можно управлять.

Тип нагревательного прибора выбирается в зависимости от принципов работы. Все они подробно описаны выше. Электродные котлы наиболее современные и безопасные, но температуру в помещении с ними нельзя настраивать.

В работе индукционных систем может не устроить магнитное поле. Работу ТЭНовых котлов легко регулировать, они недорогие и простые в использовании, но чаще ломаются, чем электродные.

Не во всех частных домах есть возможность поместить громоздкий обогреватель. В таком случае стоит обратить внимание на компактные, а также настенные модели.

Особенности установки электрического котла

Электрический котел не подходит для ванной комнаты – его нельзя устанавливать во влажном помещении. На кухне тоже лучше не монтировать котел не рекомендуется держать рядом со взрывоопасными веществами. В очень пыльном помещение установка электрического котла тоже нежелательна.

Электрокотел устанавливают таким образом, чтобы был доступ к коммуникациям. Для отопительного прибора лучше выделить отдельный автомат, чтобы не перегружать сеть. При установке не надо забывать о заземляющем контуре. Место для монтажа должно быть не только безопасным, но и удобным, чтобы лучше управлять устройством.

Поделиться:

Электрические комбинированные котлы — Electric Heating Systems Ltd

Электрические комбинированные котлы EHS удовлетворят все ваши потребности в горячей воде и отоплении, как и газовый котел, но без затрат на установку или замены радиаторов.

Наши электрические комбинированные котлы являются идеальным решением для мгновенного отопления и горячего водоснабжения в небольших квартирах или небольших домах с одной ванной комнатой, где домовладельцу требуется более дешевая альтернатива сжиженному нефтяному газу и жидкому топливу, или конструкция дома исключает использование газа котла из-за расположения дымохода. Выходная мощность от 8 кВт до 24 кВт обеспечивает охват большинства областей применения.

Внутренняя сантехника котла сконфигурирована по схеме «S» и включает в себя насос и 5-литровый расширительный бак для контура отопления.

В отличие от теплового насоса с воздушным источником тепла, тепло от наших электрических комбинированных котлов происходит мгновенно, что позволяет домовладельцу включать и выключать отопление и горячую воду по мере необходимости. Нет необходимости менять радиаторы, и у вас будет отопление и горячая вода даже в самую холодную зиму. Электрические котлы также очень тихие (обычно 30 дБ), так как насос является единственной движущейся частью.

Преимущества электрического котла EHS?

Простота установки

Эффективность почти 100 %

Дымоход не требуется

Совместим с солнечными батареями

Отсутствие риска утечки газа

Минимальный ремонт

Полный спектр преимуществ

Наш полный ассортимент комбинированных котлов

Нужны технические данные?

Хотите купить водонагреватель косвенного нагрева?

позвони нам

КПД электрического котла

Эффективность лучших электрических комбинированных котлов составляет 98–99%, что означает, что на каждый 1 кВт электроэнергии, поступающей в ваш котел, вы получаете почти 1 кВт тепла. Котел, однако, является лишь частью системы отопления, и вся система должна работать эффективно, чтобы котел достиг 95% и более. Электрические котлы не только более эффективны, чем газовые котлы, но и более управляемы, поскольку модулирующие нагревательные элементы электрического котла обеспечивают именно то количество тепла, которое требуется вашему дому. Британским домам требуется всего 6-8 кВт тепла в очень холодный день и еще меньше в остальное время года. Чтобы получить максимальную отдачу от вашего котла, мы рекомендуем домовладельцам начать с максимально возможной изоляции своего имущества. Это уменьшит потери тепла и, следовательно, значительно упростит и удешевит отопление и контроль температуры в вашем доме. Мы также рекомендуем использовать интеллектуальные термостаты, в том числе интеллектуальные термостатические радиаторные клапаны, чтобы контролировать отопление в каждой области дома.

Насколько эффективны газовые котлы?

В настоящее время лучшие газовые котлы, которые вы можете купить, утверждают, что их эффективность составляет 92–94%, если они правильно настроены. Если у вас старый средний газовый котел, эффективность значительно снижается (10+ лет: 80~85%, 20+ лет: 75%, 25+ лет: 60% КПД).

Для того, чтобы современные газовые котлы работали с КПД класса А, они должны работать при более низких температурах (ниже 65 градусов), когда котел работает в так называемом «режиме конденсации». Несмотря на 15 лет конденсационных котлов, 99% установщиков не были обучены их правильной настройке, поэтому большинство из них по-прежнему работают при 80 градусах. 12-месячное исследование котлов в домохозяйствах Великобритании, проведенное Energy Saving Trust, показало, что конденсационные комбинированные котлы с рейтингом А в среднем имеют КПД 83%, а котлы, работающие только на тепло, — 80,3%. В отчете сделан вывод о том, что «производительность котла на месте значительно ниже расчетной сезонной эффективности SEDBUK».

Как насчет больших домов с ванной?

Для больших домов, где есть большой спрос на горячую воду или где есть пол с подогревом, мы рекомендуем электрические системные котлы EHS в сочетании с невентилируемым баком. Это обеспечит хороший обогрев дома и горячую воду в большом количестве. Если у вас переменный тариф на электроэнергию, это также позволит вам нагреть всю горячую воду, когда электричество дешевле ночью.

Если у вас установлены солнечные фотоэлектрические панели, они идеально подходят для подключения к бойлеру с горячей водой и могут обеспечить достаточно энергии в год, чтобы обеспечить до 70% ваших потребностей в горячей воде бесплатно.

Электрические котлы EHS спроектированы так, чтобы исключить ненужную внешнюю сантехнику и трубопроводы. Они являются идеальным выбором для влажных систем центрального отопления и теплых полов.

Наши однофазные электрические котлы имеют мощность 6 кВт и 8 кВт, а наш трехфазный модельный ряд доступен на 18 кВт, 21 кВт и 24 кВт для объектов, требующих большей мощности.

Схема электрического комбинированного котла

Особенности электрического комбинированного котла EHS
