Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

• Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
• Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
• Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
• Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

• Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
• Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.

Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.

Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

• Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
• Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
• Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

Чертеж автоматических ворот

Общий принцип и порядок работы автоматики такой:

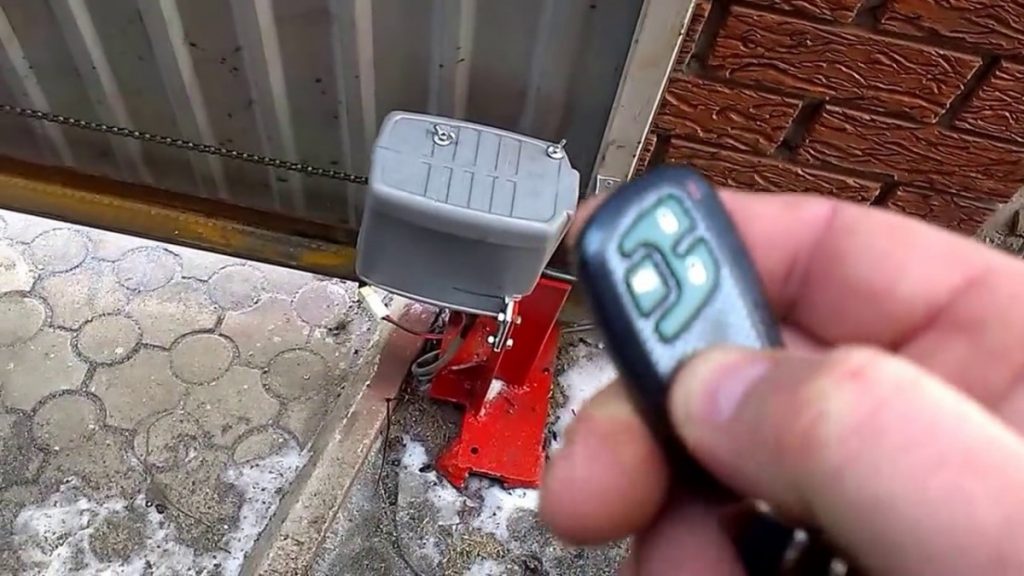

1. После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
2. Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
3. Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
4. Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
5. Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

• Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
• Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
• По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
• Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

• Далее все заливается раствором и остается только ждать, пока он полностью не застынет.
• Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
• Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.

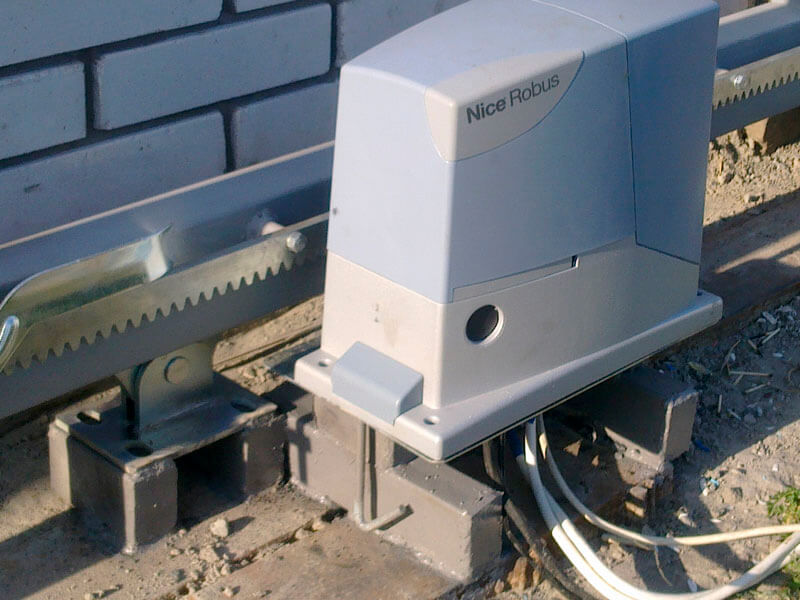

• Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
• Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
• После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.

Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

На фото ниже представлены откатные конструкции из различных материалов:

Электропривод для откатных ворот своими руками

Установка привода для откатных ворот своими руками

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

Схема подключения элементов автоматики откатных ворот.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

Список оборудования и материалов:

Монтаж привода откатных ворот.

• зубчатые рейки;
• привод;
• сигнальная лампа;
• комплект фотоэлементов;
• питающий провод 3*1,5 мм²;
• провод подключения сигнальной лампы 2*0,75 мм²;
• провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
• провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
• гофротруба для прокладывания проводки;
• наконечники проводов;
• стабилизатор напряжения;
• сварочные электроды;
• обрезки профильной трубы, стальных уголков, полосы.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит.

Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Прокладка проводки

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 – за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное – это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Как установить электропривод для откатных ворот своими руками

На сегодняшний день откатные ворота — это самый распространенный и востребованный вид такого рода конструкций. Сегодня такие ворота, даже с автоматикой, можно установить без привлечения специалистов, т.е. самостоятельно. Главное отнестись серьезно к процессу монтажа, а также следовать рекомендациям опытных и грамотных мастеров.

Существует две основные 2 разновидности данного вида ворот:

Конструкции первого типа в нынешнее время практически не устанавливают, потому, что этот процесс сопряжен с определенными трудностями установки. Кроме того, с практической точки зрения недостатков у ворот такой разновидности хватает. К главным их минусам, к примеру, относятся необходимость постоянно чистить (обслуживать) рельсу, а также ограничения по габаритам транспортных средств, которые через эти ворота въезжают.

С чего начать?

В нынешнее время, даже имея стандартный набор инструментов и незначительные практические навыки, можно без проблем установить откатные ворота самостоятельно — притом в достаточно сжатые сроки. Прежде всего, необходимо точно определиться с моделью и материалом для ворот, с основными их параметрами и техническим наполнением конструкции, а также изучить технологию ее монтажа.

После этого, каждый владелец земельного участка, дачи, дома, коттеджа, предприятия и т.д. который принял решение самостоятельно изготовить и установить такого рода конструкцию, должен грамотно разработать ее чертеж. Его следует составлять, исходя из конкретных условий расположения будущих ворот и особенностей конкретной местности. В процессе этого необходимо обязательно помнить о том, что откатные ворота не должны быть слишком массивными — это существенно отражается на стоимости конструкции в целом, в первую очередь, из-за их фундамента.

Если планируется установка автоматики откатных ворот, то под проездом следует заранее предусмотреть прокладку электрокабеля. Для этого будет необходимо заранее приобрести металлическую/пластиковую трубу, которая имеет диаметр не меньше, чем 25 миллиметров.

Преимущества использования автоматики для ворот

Сегодня многие владельцы современных домов и загородных дач в полном объеме мере все преимущества и эксплуатационные достоинства, которые имеют автоматические откатные ворота. Установка электропривода на такой конструкции предоставляет возможность владельцу автомобиля без проблем и максимально быстро заехать (или выехать) на территорию участка, при этом, не тратя драгоценное время на процесс ручного открывание тяжелых и сложных въездных ворот. Главное в этом вопросе – не только грамотно подобрать и установить конструкцию самих ворот, но и укомплектовать их долговечной и надежной автоматической системой.

Но если с финансами дела обстоят плохо не очень хорошо, то следует просчитать то, сколько раз в течение дня машина будет выезжать/въезжать через ворота — именно отталкиваясь от этого нужно взвешивать целесообразность установки электропривода. Все в данном случае зависит от назначения конструкции — ведь ворота могут являться резервными или служить пожарным въездом, быть воротами какого-то промышленного предприятия или просто представлять собой задние ворота обычного дачного участка.

Если же в связи с ограниченными финансами возможности привлечения профессиональных мастеров нет, т.е. существует необходимость самостоятельного устройства ворот такого плана без привлечения специалистов, то возникает проблема с установкой такой их важной детали, как электропривод для откатных ворот своими руками. Конечно, электрический привод для откатных ворот является не самой обязательной составляющей. Но как удобно и приятно, не выходя из автомобиля, открыть ворота простым нажатием одной кнопки на пульте — тем более, когда на улице дождь, гроза, снег или лютый мороз.

Монтаж электропривода своими руками

Сэкономить на стоимости можно, если установить автоматику на такую конструкцию самостоятельно. Автоматические ворота – это когда процесс открытия/закрытия ворот осуществляется с помощью электропривода. Для этого к металлическому полотну откатных ворот следует прикрепить зубчатую рейку – она представляет собой универсальную деталь, к которой подходит любой электрический привод, предназначенный для ворот от любого современного производителя.

В нынешнее время зубчатая рейка включается в комплектацию большинства стандартных наборов необходимых крепежных элементов — как правило, ее продают метровыми отрезками в составе комплекта с крепежным устройством. Но если эта деталь в комплекте отсутствует, ее следует приобрести в любом традиционном строительном магазине или на веб-сайтах, которые предлагают в нынешнее время к продаже подобную продукцию.

Монтаж автоматики должен происходить следующим образом. Вначале на бетонном основании монтируют электрический привод рядом с полотном ворот – притом, делают это таким образом, чтобы зубчатая шестерня электропривода сцепилась с зубчатой рейкой.

Чтобы зубчатая шестерня имела небольшое покачивание между зубьями рейки — его можно настроить путем опускания-поднятия зубчатой рейки. Только лишь после того, как необходимый зазор выставлен, следует надежно закрепить зубчатую рейку.

Абсолютно все современные специалисты, разбирающиеся в вопросах установки автоматики, настоятельно советуют проводить монтаж электропривода строго в соответствии с той инструкцией, которая обязательно должна прилагаться к комплекту. Когда автоматика монтируется самостоятельно, т.е. без привлечения квалифицированных, грамотных и опытных мастеров, то придерживаться инструкции следует максимально точно, с обязательным соблюдением последовательности этапов проведения работ, причем, во всех, даже в самых мельчайших, деталях!

Как сделать ворота откатные с электроприводом? Пошаговая установка и фото

February 21, 2016

Сделать ворота откатные с электроприводом можно самостоятельно. Однако процесс этот нельзя назвать простым, он предполагает наличие определенных знаний и навыков.

Особенности установки автоматики

Проведение подобных работ осуществляется на заключительном этапе, если данная опция предполагается конструкцией. Перемещение створки ворот будет осуществляться посредством зубчатых реек, они продаются метражом вместе с крепежными системами. Рейки фиксируются к несущему профилю. Если вы решили установить ворота откатные с электроприводом, то необходимо помнить о том, что помимо зубчатых реек понадобятся пульт, электропровод, ключ, а также лампа-маячок. Все будет устанавливаться в соответствии с требованиями, прописанными в инструкции.

Первоначально нужно подобрать место для монтажа электропривода. Будет необходимо основание установки, которое идет в наборе. На нем и располагается привод. После систему следует зафиксировать на швеллер между каретками.

Когда устанавливаются ворота откатные с электроприводом, на следующем этапе следует настроить автоматику, установив ее в рабочее положение, чтобы определить месторасположение привода. Электропривод должен находиться на рейке с зубцами, важно проследить за тем, чтобы эти элементы находилась в центральной части шестеренки и фиксировались на трубе профиля в месте расположения наружного каркаса.

После того как место будет определено, на него нужно уложить остальное оборудование для монтажа, а после пройтись сваркой по периметру. В некоторых случаях есть необходимость в подъеме привода на несколько сантиметров выше. Для этого следует использовать профильную трубу, к которой приваривается привод. При выборе трубы следует руководствоваться следующими размерами: 40 x 20, 50 x 50, 60 x 30. Как только швеллер будет установлен на монтажную основу, к нему следует зафиксировать с помощью сварочного аппарата электрический привод, а после закрепить, используя болты.

Работа над зубчатой рейкой

Вы, конечно же, можете заказать откатные ворота с электроприводом под ключ. Однако стоимость этих работ окажется достаточно высока. Самостоятельно осуществить такие манипуляции хоть и не столь просто, но все же возможно. На следующем этапе следует позаботиться о фиксации зубчатой рейки. Ворота при этом должны быть открыты, в середину привода следует установить рейку с шестерней. Для фиксации концевых выключателей важно оставить немного рейки с зубцами. Последнюю нужно будет приварить к профильной трубе. За рейку следует притянуть полотна. Как только на месте окажется следующая рейка, нужно выполнить ту же процедуру, которая была описана выше. Между стыками не должно оставаться разрывов. Каждый элемент крепежа автоматики ворот необходимо еще раз приварить. Между приводом и шестерней должен быть оставлен миллиметровый зазор.

Технология монтажа концевых выключателей

Когда устанавливается электропривод для откатных ворот, необходимо зафиксировать концевые выключатели болтами, установив их на концевой рейке. Выключатели могут иметь магнитную или механическую конструкцию. Первый вариант будет срабатывать даже в условиях самых низких температур. На зубчатой рейке производится монтаж магнита, в момент прохождения определенного места конструкция останавливается. Выключатели должны быть поделены на правый и левый. Специалисты рекомендуют осуществлять настройку и монтаж магнитных выключателей, отступив от них один метр или больше. Установка механических концевых выключателей осуществляется достаточно просто. Они работают на основе пружины.

Подготовка к установке ворот

Если вы решили установить ворота откатные с электроприводом, то первоначально нужно будет залить фундамент, в этом и состоит подготовительный этап. Подобные работы вы должны начать с разметки расположения траншеи. Ширина основания ворот должна быть равна пределу в 50 сантиметров. Определяя глубину ямы, важно учесть линию промерзания почвы. Если речь идет о Подмосковье, то фундамент можно заложить на 1,7 метра.

Ворота откатные с электроприводом своими руками можно изготовить. Арматура и швеллер станут материалами для закладного элемента. Детали между собой должны быть соединены сваркой. Швеллер используется для повышения жесткости и прочности основания. Если соединить вертикальные стержни перемычками, то получится достаточно прочный каркас. Его опускают в траншею, а после заливают фундамент. Предварительно на дно следует насыпать песок, который хорошо утрамбовывается.

Перед заливкой фундамента необходимо будет проверить, насколько горизонтально располагается арматура. Для этого следует использовать строительный уровень. В процессе выравнивания нужно следить за тем, чтобы продольная ось швеллера была параллельна линии забора. Если вы планируете устройство откатных ворот с электроприводом, то на этапе заливки фундамента необходимо заложить провода, спрятав их в гофрированные трубки. Точку выхода пучком проводов следует выбирать, учитывая планируемое расположение электропривода. Наиболее часто оборудование устанавливается в центре фундамента.

Монтажные работы

Линия движения конструкции должна быть определена методом натянутого вдоль проема шнура, его следует расположить, отступив от поверхности дороги 200 миллиметров. По веревке предстоит выровнять положение балки, в качестве которой выступает несущий профиль. Нужно будет подготовить роликовые тележки к установке, монтируя их последовательно внутри несущей балки. Тележки должны быть смещены к центральной части ворот. Створку нужно поставить на стальной швеллер закладной конструкции, а после расположить опоры последовательно в различных местах.

Фиксация роликовых тележек

Как производится подключение электропривода откатных ворот, было описано выше. Однако на следующем этапе необходимо осуществить крепление роликовых тележек. Регулировочная площадка должна быть приварена к швеллеру. Ворота выкатываются в проем до конца, что позволит проверить горизонтальность полотна. Регулировочная площадка прихватывается сваркой. Полотно должно быть снято с роликовых опор, которые извлекаются с регулировочных площадок. По контуру нужно будет пройтись сваркой, приварив площадки к закладным элементам. Роликовые опоры должны быть зафиксированы на регулировочной площадке. Ворота следует установить в закрытом положении, что позволит отрегулировать горизонтальность их положения по отношению к несущему профилю. Для этого с помощью гаечного ключа нужно опустить или поднять площадки относительно друг друга.

Регулировка свободного хода

Верхние гайки необходимо ослабить для того, чтобы отрегулировать расположение роликовых опор. Ворота необходимо открыть и закрыть, прокатив их от одного края до другого. Роликовые опоры при этом займут правильное положение, в котором конструкция будет перемещаться свободно и легко. После того как регулировка будет окончена, следует затянуть верхние гайки роликовых опор.

Установка заглушек и концевого ролика

Как осуществить монтаж электропривода откатных ворот, вы узнаете, если прочтете информацию, представленную выше. Однако важно знать еще и то, как производится установка концевого ролика. На следующем этапе можно заняться проведением данных работ. Для этого внутри П-образного профиля следует установить концевой ролик, располагая его на лицевой стороне ворот. Можно будет зафиксировать деталь крепежными болтами. В комплекте откатных ворот должна присутствовать заглушка несущего профиля, она приваривается с тыльной стороны. Эта деталь не позволяет несущему профилю забиваться снегом, что исключает возможность заклинивания устройства.

Для того чтобы монтировать верхний направляющий кронштейн, следует ослабить крепеж роликов. После кронштейн следует разместить над полотном таким образом, чтобы ролики касались верхней кромки, сторона с отверстиями должна быть направлена в сторону опоры.

Заключение

Использовать конструкцию более комфортно позволит электропривод. Откатные ворота, установка которых вами может быть произведена самостоятельно, на следующем этапе предполагает обшивку полотна профилированным листом. Первоначально материал необходимо будет раскроить по ширине и высоте, придав полотну нужный размер.

В Тихом океане было обнаружено еще одно мусорное пятно размером с Мексику В удаленной части Тихого океана ученые нашли еще одно пятно из пластмассы, мусора и химического осадка. Оно подобно расположенному севернее Большому т.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Источники: http://moidomkrepost.ru/tipy/otkatnye/privod-dlya-otkatnyx-vorot-svoimi-rukami.html, http://www.vashcottage.ru/journal/post/308, http://fb. ru/article/231431/kak-sdelat-vorota-otkatnyie-s-elektroprivodom-poshagovaya-ustanovka-i-foto

как установить электропривод самостоятельно

Выбор раздвижной системы для въезда во двор экономит ценное пространство и делает процесс быстрее, удобнее и безопаснее. Минимальный набор, состоящий из привода, зубчатой ​​рейки и концевых выключателей, уже позволяет совершать поездки без применения физической силы. Но для этого нужно выйти из машины, пройтись до выключателя и обратно, потом все это повторить. Установка автоматики на откатные ворота своими руками значительно расширит возможности механизма, сделав процесс открывания-закрывания максимально удобным.

Содержание

1. Схема работы автоматических откатных ворот
2. Элементы и узлы ворот
3. Основные рекомендации по выполнению работ
4. Распространенные ошибки и как их избежать
5. Установка привода автоматических ворот
6. Подключение привод откатных ворот
7. Установка и подключение сигнальной лампы

Схема работы автоматических откатных ворот

По радиосигналу приводится в движение роликовый механизм откатных ворот

Рулонные ворота с ручным и механическим приводом имеют долгую историю эксплуатации. Но даже наличие мотора не создавало должного уровня комфорта в использовании конструкции, так как требовало внимания и реакции при остановке полотна. Прорывом в этой области стало внедрение электроники.

Схема комплекта оборудования:

1. Радиосигнал подается через пульт на приемное устройство, где распознается и обрабатывается.
2. Команда поступает в систему управления, которая приводит в действие приводные механизмы. Загорается сигнальная лампа, а в некоторых моделях еще и звуковая индикация.
3. Вращение электродвигателя с зубчатым фланцем цепляется за зубчатую рейку.
4. Лезвие движется вдоль рамы. При достижении определенной отметки срабатывают датчики, ворота останавливаются.

Современное оборудование управляется с пульта, совмещенного с автосигнализацией, что удобно и надежно во всех отношениях.

Элементы и узлы ворот

Конструктивные элементы автоматических откатных ворот

Автоматические распашные ворота имеют простую конструкцию, что обеспечивает их надежность и безаварийную работу.

Система состоит из следующих узлов и механизмов:

• Профильная балка крепится к столбам забора. Служит основанием и опорой для стационарных и подвижных частей.
• Электродвигатель на 220В или 24В. Приводит в движение червячный или зубчатый стержень.
• Зубчатый стержень. Служит направляющей и соединительным элементом между лезвием, мотором и рамой.
• Роликовые опоры. По ним ворота передвигаются по раме.
• Сигнальная лампа. Установлен на одной из опор. Работает до тех пор, пока лезвие не зафиксируется в одном из крайних положений.

Автоматика для ворот

Система автоматики состоит из следующих частей:

• пульт дистанционного управления;
• радиоприемник с антенной;
• Блок управления;
• повторитель сигнала;
• фотоэлементы.

Блок управления и безопасности предназначен для остановки движения полотна при достижении заданного положения, а также аварийной блокировки мотора при появлении в створе посторонних предметов — людей, животных, транспортных средств.

Электропроводка для откатных ворот состоит из тросов и проводов, пропущенных через пластиковые каналы для защиты от механических повреждений. Для возможности использования оборудования при отсутствии тока блокировку двигателя можно сбросить и установить механический замок и ручку (рычаг). На приводе установлена ​​система отключения при перегрузке в случае отказа одной из функций.

Основные рекомендации по выполнению работ

Важно правильно установить направляющие для движения ворот

Установка автоматики на откатные ворота не представляет особой сложности, ее может выполнить любой человек, даже без соответствующего образования. Для начала необходимо сделать эскиз, снять мерки, приобрести оборудование. Для его правильной установки необходимо создать подробный и детальный чертеж по прилагаемой схеме.

В дальнейшем необходимо производить сборку оборудования с учетом следующих особенностей:

1. Подключение реечного двигателя. Длины по метру приобретаются в комплекте из расчета на один больше длины ворот. Привод прикручен к стойке, изготовленной из профильной трубы 40х60 мм. Рейка крепится к своей внешней шестерне таким образом, что она проходит посередине рамы. После проведения пробных открываний и закрываний производится окончательная фиксация деталей.
2. Подключение концевых выключателей. Кронштейны с магнитами прикручиваются к зубчатой ​​рейке в таком месте, чтобы в крайних положениях они соприкасались с датчиками внутри привода. В этом случае перед установкой нужно проверить полярность магнитов, чтобы она соответствовала обозначениям на схеме. После этого проверяют работу выключателей, запуская привод. Если остановки не происходит, они меняются местами.
3. Проверка перемычек на мауэрлате. Их установка осуществляется в соответствии с принципиальной схемой. Отличие определяется выбранным способом открывания – с пульта, кнопками со штатива, из дома, по телефону. После подключения проверяется правильность его выполнения.
4. Источник питания. Подключение к общедомовой сети осуществляется с открытыми распределительными коробками без окончательной изоляции соединений. В этом случае переключатель должен находиться в выключенном положении. Провода подключаются к соответствующим разъемам, после чего включается переключатель. Если все работает правильно, питание отключается, соединения изолируются.
5. Программирование дистанционного управления. Эта процедура проводится для того, чтобы можно было подавать сигналы на электропривод. Для этого нажмите кнопку синхронизации и удерживайте, пока не загорится зеленый диод. Затем настраиваются функции открывания, закрывания и блокировки. Каждая операция заканчивается пульсацией и гашением диода.
6. Подключение фотоэлементов и ламп. Датчики лучше монтировать на высоте до 40 см над землей, чтобы они не реагировали на снежные заносы, а фиксировали детей, собак и капот автомобиля. Элементы размещаются точно друг напротив друга, чтобы луч был прерван. Светильник лучше поставить там, где его будет хорошо видно с улицы и со двора. Провода подключаются к плате, где расположены клеммы Light.

При выполнении каждой операции следует внимательно сверяться со схемой и перепроверять каждое действие. Малейшее отклонение может привести к некорректной работе, поломке механизмов, сгоранию электронных деталей.

Распространенные ошибки и как их избежать

Приводной механизм должен быть защищен коробкой

Установка автоматических ворот – многоэтапная процедура, начиная с проектирования и заканчивая подключением собранного оборудования к сети. Каждый этап процесса должен осуществляться в соответствии с рекомендованной технологией, без упрощений и игнорирования, казалось бы, незначительных нюансов. В противном случае время и усилия будут потрачены впустую; в лучшем случае все придется переделывать.

Установка привода для автоматических ворот

Даже зная, как правильно установить двигатель на откатные ворота, многие подходят к этому этапу, имея в нагрузке целый набор ранее допущенных ошибок.

Наиболее типичные:

1. Приобретение оборудования, мощность которого не соответствует весу и размеру ворот.
2. Несоблюдение срока твердения бетона, который применяется при заливке опорных и закладных элементов.
3. Перекосы при изготовлении монтажной основы. Нарушение расстояний между деталями.
4. Сварка двигателя до окончания регулировки приводных механизмов.
5. Игнорирование свойств почвы, климатических особенностей и интенсивности использования техники при расчете.

В результате скользящие и стационарные элементы могут погнуться, разрушиться или заклинить. Во время работы возможны громкие скрипы, щелчки и заедания.

Подключение привода откатных ворот

Провода также должны быть изолированы в коробе, чтобы избежать повреждения.

Откатные ворота необходимо устанавливать так, чтобы электропроводка была надежно защищена от механических воздействий.

Ошибки при самостоятельном монтаже:

1. Прокладка кабеля в траншее без использования пластиковых или гофрированных труб.
2. Применение проводов с недостаточным сечением жил, что приводит к их нагреву, оплавлению изоляции и короткому замыканию.
3. Комбинация кабелей с алюминиевыми и медными жилами. Это вызывает коррозию, искрение и выход из строя контактов.
4. Игнорирование заземления. Двери эксплуатируются во влажной среде, а защита убережет вас от поражения электрическим током в случае короткого замыкания на корпус.
5. Установка на линии под напряжением. Неосторожное движение может привести к травме или повреждению оборудования.

Некоторые умельцы пропускают кабели по воздуху или прикручивают их к воротам. Это грубое нарушение техники безопасности.

Установка и подключение сигнальной лампы

В целях безопасности рекомендуется установить сигнальную лампу

Сигнальная лампа не входит в комплект откатных ворот, но позволяет повысить уровень комфорта и безопасности при использовании оборудования

При установке изделия допущены следующие ошибки:

1. Размещение на внешней опоре , что создает предпосылки для его хищения.
2. Использование маломощной лампы. Из-за этого обстановка в районе проезда практически незаметна.
3. Крепление устройства к пластиковой заглушке в стойке. Нестабильный и ненадежный.
4. Проведение проводов по поверхности опоры.

Довольно часто покупаются самые дешевые товары, которые слабо светят, работают недолго.

Комплекты электрических ворот своими руками | Rolling Center

Новые комплекты ворот Nice Home DIY производства компании Nice были разработаны специально для бытовых ворот, чтобы вы могли установить автоматику для ворот самостоятельно, без необходимости нанимать электрика или профессионального установщика.

Являясь ведущим в отрасли производителем автоматики для ворот, компания Nice использовала свой опыт в области исследований и разработок для разработки инновационного ассортимента комплектов для самостоятельной сборки для бытовых установок, которые сохраняют промышленную мощность сопоставимых двигателей, используя простую в использовании низковольтную электронику и интеллектуальное программирование для легкого установка.

Вы можете положиться на Nice в производстве продукции, отвечающей самым высоким стандартам, и в качестве гарантии этого на все электрические ворота Nice Home DIY предоставляется 3-летняя гарантия.

Ассортимент Nice Home включает комплекты для ворот разного веса и размера. Вы можете выбрать из наземных и подземных электрических распашных ворот, а также комплектов для раздвижных ворот.

Комплект электрических ворот

Автоматические электрические ворота становятся все более популярными. Они не только добавляют привлекательности вашей собственности, но и повышают безопасность и предотвращают несанкционированный доступ в ваш дом. Электрические ворота также удобны для защиты ваших детей и домашних животных в саду.

Нет никаких сомнений в том, что электрические ворота приносят много пользы; тем не менее, важно выбрать правильный комплект электрических ворот для вашей собственности. Но как убедиться, что вы выбрали правильный?

Есть несколько факторов, которые необходимо учитывать, прежде чем инвестировать в комплект электрических ворот.

1. Зачем вам электрические ворота?

Понимание того, зачем вам нужны ворота, также определит, как они будут использоваться, кому нужен доступ через них и многое другое.

Например, вы хотите повысить безопасность своего дома? Или вы хотели бы повысить конфиденциальность вашего дома? Ответы на подобные вопросы сообщают, какой тип ворот лучше всего подходит для вас. Например, 2 наиболее распространенных типа ворот для обеспечения конфиденциальности и безопасности вашей собственности — это ворота со стальным каркасом с композитным деревянным заполнением или алюминиевые ворота, поскольку алюминий является легким и прочным металлом, они обеспечивают ворота по разумной цене, которые легко обслуживаются. . Все вышеперечисленные типы ворот можно установить с автоматикой

2. Комплект электрических ворот, тип

Один из самых важных вариантов, который вам нужно будет рассмотреть, это то, как ворота будут открываться. Крайне важно выбрать правильные ворота для имеющегося пространства. Ниже представлены 4 наиболее популярных типа ворот:

Распашные ворота: Вы можете заказать распашные ворота в двухстворчатой ​​или одностворчатой ​​конфигурации. Вам нужно будет убедиться, что пространство за воротами равно длине каждой створки ворот. Для автоматизации доступны надземные и подземные варианты.

Двустворчатые ворота: Если вам нужны распашные ворота, но вам не хватает места внутри, вам могут подойти двустворчатые ворота. Складываясь пополам посередине, когда они открываются, это вдвое уменьшает пространство, необходимое за распашными воротами. Мы рекомендуем подземную автоматику для этого типа комплекта электрических ворот. Если вы ищете наземный, пожалуйста, свяжитесь с нашей технической поддержкой .

Раздвижные ворота: Традиционные откатные ворота требуют, чтобы направляющая была либо забетонирована, либо привинчена к земле. Ворота затем работают над ним. Для раздвижных ворот крайне важно, чтобы земля была ровной — любое незначительное изменение высоты земли в пролете ворот может создать угрозу безопасности.

Консольные ворота: Если вам нужны раздвижные ворота, но ваш участок неровный, то вам подойдут консольные ворота. Консольная направляющая крепится к нижней части ворот, а затем подвешивается на 2 тележках, что устраняет необходимость в направляющей в земле. Вам нужно, чтобы ворота были примерно на 30% больше, чем размер проема. Если вас интересуют консольные ворота (электрические), звоните по номеру , свяжитесь с одним из наших сотрудников по номеру , чтобы помочь вам с расчетами.

3. Система контроля доступа

Далее важно решить, какой тип системы контроля доступа потребуется для электрических ворот. Система контроля доступа — это механизм, который определяет, как будут открываться ворота. Есть несколько различных систем для рассмотрения.

Каждый комплект автоматизации DIY поставляется с 2 радиопередатчиками, однако могут быть добавлены дополнительные элементы, такие как домофоны, бесконтактные считыватели, GSM-дозвон, открытый импульсный модуль и многое другое.
