В доме должно быть безопасно. Главная задача того, кто берется за электромонтажные работы, — защитить людей от поражения током и избежать малейшей возможности пожара.
Тут нужны не только аккуратность и внимательность, но и сложные расчеты. Плюс знания современных и безопасных материалов и инструментов.
Владислав Косичкин
Директор по развитию компании «Хорошо»
Покупаем необходимое
Провода, шнуры, кабели: какие и сколько
Необходимую длину провода считают по монтажной схеме — от всех светильников до выключателей и розеток и от последних до распределительных коробок. При покупке добавляют от трех до пяти метров для запаса.
Материал провода должен соответствовать типу помещения (для сырого, влажного или сухого) и материалу стен (дерево, бетон, кирпич). Для большей надежности электропроводки используют не провода, а кабели.
Кабели должны быть трехжильными, чтобы вся внутренняя электропроводка в доме была с защитным заземлением.
В деревянных домах изоляционная оболочка кабеля должна быть тройной (NYM) или двойной (ВВГ). Очень важно не повредить ее при монтаже. В помещениях с влажностью выше 60 процентов (ванная, баня, бассейн) выбирают кабели со специальной усиленной изоляцией.
Ответственный момент — выбор нужной толщины кабеля — сечения. Если сечение не соответствует нагрузкам, кабель греется, а дальше — оплавление изоляции, короткое замыкание, пожар. Специалисты проконсультируют вас в деталях.
Совет INMYROOM: медь и алюминий внутри дома совмещать нельзя, такие соединения быстро разрушаются. Если ремонтируете старый дом, не экономьте, полностью замените проводку на медную. К тому же медные кабели выдерживают большую нагрузку, прочнее алюминиевых и не выделяют при нагревании токсичных веществ.
Принципиальный вопрос: открытая проводка или скрытая?
Дома из натуральных материалов, бревен или бруса и с деревянной отделкой легко горят. По правилам проводка в них может быть открытой и скрытой, но только в трубах и коробках из огнеупорных материалов.
Когда стены при чистовой отделке обшивают плитами или вагонкой, скрыть проводку несложно. Но оцилиндрованные бревна или клееный брус оставляют открытыми намеренно. Если специальные канавки и углубления не были сделаны на стадии строительства дома, остается только открытый способ проводки.
Раньше эстетику приносили в жертву безопасности. Теперь приемы электромонтажа превращают особенности деревянных зданий в преимущества. Открытая проводка становится элементом дизайна в любом интерьере, это тренд: от индустриального стиля и стимпанка до кантри.
Открытая проводка с латунными или медными трубками в сочетании со светильниками, защищенными от дождя и снега, отлично смотрится на террасе.
Если в доме из бруса заранее профессионально выполнены необходимые углубления и отверстия, кабели можно прокладывать скрытым способом.
Самый большой вызов — срубы. Делать скрытую проводку — нарушать целостность и несущие характеристики стен. А это запрещено нормативами. Поверхность у бревенчатых стен не плоская, поэтому при открытой проводке все чаще используют стилизацию под ретро из современных трехжильных шнуров в негорючей оплетке на фарфоровых роликах-изоляторах.
Внутри металлических труб кабели максимально защищены. Обращайте внимание на заземление: если система сварена в единую конструкцию с коробками без зазоров, достаточно одного соединения. При малейших зазорах и сборке без сварки каждая трубка заземляется отдельно, причем с двух сторон.
Инструменты и расходные материалы
Электромонтажники используют профессиональные инструменты и приборы, показания которых надо правильно интерпретировать.
Одна из статей сметы на электромонтажные работы включает средства защиты от поражения током — диэлектрические перчатки, обувь и коврики.
В план покупок кроме кабелей вносят также распределительные коробки, расходные и строительные материалы. И конечно, выключатели и розетки.
К средствам защиты обязательно добавляют респиратор, каску, очки, маски.
Инструменты монтажника многофункциональны.
При монтаже проводки открытого типа в деревянном доме потребуются:
- трубы из стали, меди или бронзы, через которые протягивают кабели;
- фарфоровые столбики-изоляторы для ретропроводки витым шнуром.
Для скрытой проводки понадобится гофротруба, гибкая и негорючая. Но можно использовать и жесткие трубы.
Что еще?
Колпачки, изолирующие трубки для вывода и соединения проводов: они предотвращают повреждение изоляции и увеличивают скорость монтажа.
Арматура, фурнитура, крепеж — в зависимости от выбранного способа проводки.
Изолента. Пластиковая удобнее. Но для ответственных соединений надежнее лента на тканевой основе.
Этапы выполнения проводки

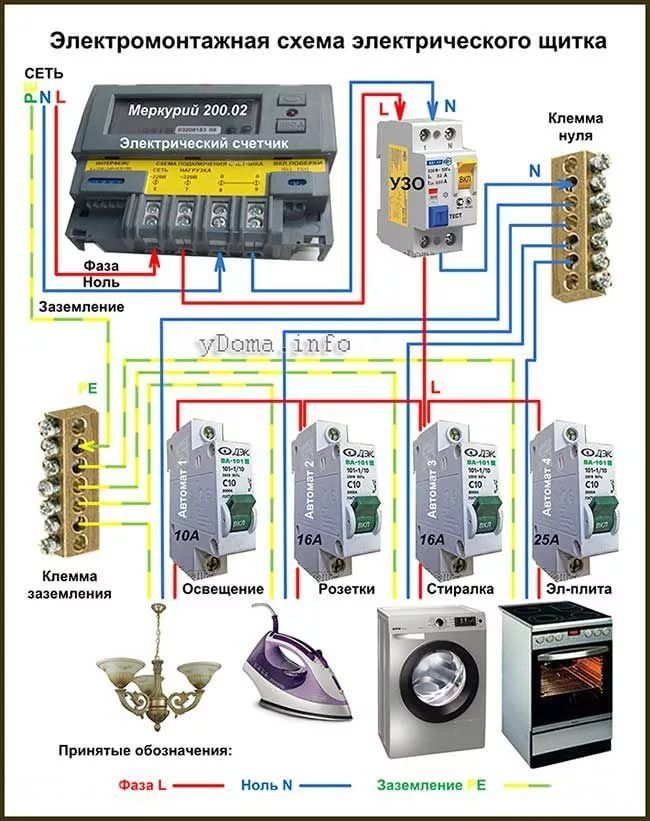

- Подключают к внешней сети распределительный щит, устанавливают счетчик и автоматические выключатели до и после него.
- Проводят кабели.
- Монтируют распределительные коробки и соединяют провода только внутри них.
- Устанавливают розетки, осветительные приборы, выключатели.
- Монтируют и подсоединяют заземление.
- Тестируют электропроводку.
- Опломбируют счетчик и запускают сеть в эксплуатацию.
Устройство заземления
По стандартам защитное заземление должно располагаться на расстоянии 1–10 метров от дома. Как его устроить?
Три штыря из стали диаметром 3 см и длиной 3 метра забивают в землю на глубину 2,5 метра. Их соединяют между собой при помощи приваренной металлической полосы или уголка. От этой конструкции в полуметре под землей горизонтально проходит стальной прут диаметром 1–2 см, выходящий возле дома наружу. Сюда крепится заземляющий провод из щитовой.
Выкапывают канаву в виде треугольника с равными сторонами по метру в длину. Глубина канавы зависит от уровня промерзания почвы. Металлические прутья размещают в углах траншеи.
Сечение заземляющего провода необходимо делать максимально большим. Проще всего перестраховаться и выбрать сечение провода в 4 квадратных миллиметра.
О тестировании
Контроль необходим на разных этапах монтажа проводки, а не только после завершения работ.
Профессионалы тестируют сеть только сертифицированным инструментом.
После всех проверок должен быть выдан документ о тестировании.
Когда пробный запуск сети состоялся, подключают щиток к счетчику с опломбировкой. Ее выполняют сотрудники энергосбытовых организаций.
Электропроводка на даче — способы монтажа
электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)
Дача, для одних — это место где можно отдохнуть и почувствовать единение с природой, для других место физического труда.
Но, если на дачном участке есть домик, в любом случае электрифицировать его будет очень даже неплохо. В зависимости от назначения дачи используют различные способы монтажа электропроводки.
Дача – рабочее место.
В этом случае эстетической стороне электропроводки уделяется минимум внимания. Для прокладки проводки в дачном домике можно использовать:
- обычный кабель ВВГ;
- огнестойкий ВВГ ls.
При использовании осветительной сети с небольшим количеством бытовых приборов сечение провода выбирают небольшое, 2х2,5 или 2х1,5 .
При более высокой мощности или применении различных станков (сварочных аппаратов), следует задуматься о подключении трехфазной сети 380 В, здесь целесообразно применить кабель ВВГ ls 4х2,5.
Для монтажа электрической сети открытым способом на первом этапе размечаются на стенах места установки розеток (выключателей), светильников. Затем чертят маршруты прокладки кабеля, основная магистраль должна проходить параллельно полу, а спуски выполняют под углом в 90 градусов.
По трассе кабеля, на расстоянии до 30 см друг от друга сверлятся отверстия диаметром 6мм2, позже в эти отверстия вставляются специальные кабельные стяжки с дюбелем.
Производится крепление розеток (выключателей), предназначенных для открытой проводки. Затем прокладывается кабель, который крепится на заранее установленные стяжки.
Прокладка электропроводки непосредственно по сгораемым поверхностям недопустима.
Дача – место отдыха.
Иногда дача становится вторым домом, в этом случае эстетическая обстановка очень важна, и портить её открытой проводкой не совсем кстати.
Скрытая проводка свойственна жилым помещениям, её монтаж также начинается с разметки стен, но на следующем этапе режется штроба для укладки кабеля. Для выполнения штробы можно воспользоваться зубилом и молотком, а те, кто не боится пыли, могут взять «болгарку».
Далее, с помощью специальной насадки на дрель (перфоратор), в стене высверливаются отверстия под розетки и выключатели. В качестве силовых для скрытой проводки, используются провода вышеуказанных марок.
После прокладки провода, штробу заделывают с помощью гипсовых штукатурных смесей и резинового шпателя, во избежании повреждения изоляции на последнем этапе монтажа.
Выполнение электропроводки в монтажных коробах мало чем отличается от установки наружной проводки, только в этом случае перед прокладкой кабеля на стену крепятся специальные короба, изготовленные из огнестойких пластмасс.
В короб укладывается кабель ВВГ или ШВВП, крепится внутри, подключается к розеткам и выключателям, после чего короб закрывается и выглядит довольно эстетично.
При монтаже электропроводки своими руками, в независимости от выбранного способа, рекомендуется использовать надежные и безопасные способы соединения проводов, в качестве защитного отключающего устройства использовать УЗО с максимальным током утечки 5 мА.
Не лишним будет позаботиться на даче о защитном контуре заземления, к нему подключается третий провод в сети 220 В или четвёртый при сети 380 В. Места соединения и разводки провода лучше помещать в специальную коробку, а для изоляции использовать виниловую изоленту или термоусадку.
Электромонтажные работы очень ответственное занятие, при его выполнении стоит тщательно придерживаться правил техники безопасности и быть крайне внимательным на каждой стадии.© 2012-2023 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Все, что вам нужно знать об электрическом проводе Цветовой код
Ваша домашняя проводка является важной частью электрической системы дома, и если ваш дом был построен после 1960 года или проводка была обновлена с тех пор, то, скорее всего, электрическая провода соответствуют определенным цветовым стандартам.
Хотя никогда не стоит начинать возиться с электрическими проводами по очевидным причинам безопасности , хорошо иметь базовое представление о коде электрических проводов.
Все провода в вашем доме, независимо от цветового кода электрических проводов, в какой-то момент потенциально могут проводить электричество. Поэтому очень важно относиться к каждому цвету с осторожностью. А еще лучше, подумайте о том, чтобы доверить все электромонтажные работы квалифицированным и лицензированным электрикам.
Жилые провода бывают разных цветов: от черного и белого до оголенной меди и более ярких вариантов, таких как зеленый, желтый или синий. Понимание того, что представляет собой каждый цвет, и назначение провода — это хорошо, даже если вы не занимаетесь рукоделием.
Когда речь идет о кабелях, нужно знать, что цвет оболочки зависит от их использования. Например, белая оболочка показывает, что внутри находятся провода 14-го калибра, тогда как желтая оболочка говорит о том, что это провода 12-го калибра.
Если смотреть дальше, на цвета проводов, они зависят от предполагаемого назначения.
В соответствии с Национальным электротехническим кодексом (NEC) нейтральные проводники должны быть белого или серого цвета, а заземляющие провода должны быть зелеными или медными. Все остальные цвета являются более общими, принятыми в отрасли или стандартизированными правилами.
1. Черные провода
Черный — это стандартный цветовой код электрических проводов для проводов под напряжением. Они используются для передачи электроэнергии по всем типам цепей к вашим розеткам и выключателям. Часто они также используются для подключения выключателя к электрической нагрузке, что заставляет их переключать ноги в цепях.
Черные провода постоянно находятся под напряжением, и они очень распространены в стандартной жилой электропроводке. Вы увидите, что черные провода называются «горячими» во многих графических представлениях. Это означает, что они передают питание от вашего электрического щита к определенному месту назначения.
Иногда для тех же целей допускаются белые провода, если они помечены изолентой, но обратное неверно. Таким образом, черный провод ни в коем случае нельзя использовать в качестве заземления или нейтрального провода или для каких-либо других целей в этом отношении.
2. Красные провода
Красные провода также горячие, и в цепях на 240 и 220 вольт они называются вторичными проводами под напряжением. Их также можно использовать в качестве переключателей в определенных цепях. Однако одним из наиболее полезных применений этого цветового кода электрических проводов является подключение проводных детекторов дыма к системе электропитания.
Вы также можете использовать красные провода для соединения детекторов дыма, чтобы при срабатывании одного из них остальные срабатывали одновременно. Красные провода можно соединить вместе, а также их можно соединить с черными проводами.
3. Синие и желтые электрические провода
Синие и желтые электрические провода иногда используются в качестве горячих проводов, но не для типичной проводки розеток.
Обычно это провода под напряжением, протянутые через кабелепровод. Примером могут служить желтые провода, используемые в качестве ножек переключателя структурных светильников или потолочных вентиляторов. Их также можно использовать для розеток, соединенных с выключателями света.
Синие провода часто используются для 3-х или 4-позиционных выключателей, таких как выключатели света вверху и внизу лестницы, управляющие одним и тем же светом. Очень редко в кабеле НМ можно встретить синие и желтые провода.
4. Белый и серый электрические провода
Белый и серый электрические провода являются нейтральными. В большинстве домохозяйств преобладает белый цвет, но вы также можете увидеть серые провода, которые выполняют ту же функцию. Они подключаются к нейтральной шине в главном электрическом щите, передавая питание обратно к нему, а не от панели к устройству. Белый и серый провода могут подключаться только к одному цвету или друг к другу.
Несмотря на то, что они называются нейтральными, по этим проводам может протекать определенный ток, что в основном происходит при несбалансированной нагрузке цепи.
Это означает, что они все еще могут вас шокировать, поэтому с ними также следует обращаться с осторожностью. Также иногда их обматывают изолентой, что указывает на горячий провод, а не на нулевой.
5. Белые провода с красной/черной лентой
Как упоминалось выше, если белый провод имеет черную ленту или маркировку красного цвета, то это означает, что он используется в качестве горячего провода, а не нейтрального. Лента обычно оборачивается вокруг изоляции. Это происходит, когда, например, двухжильному кабелю требуется второй горячий провод для цепи или устройства на 240 вольт.
6. Зеленые провода
И последнее, но не менее важное: зеленые провода — это провода заземления, то есть они используются для заземления электрической цепи. Они проходят от клеммы заземления в розетке к шине заземления в электрощите. Как и в случае с белым цветом, зеленые провода могут подключаться только к одному и тому же цвету.
Если в цепи произойдет неисправность, зеленые провода могут оказаться под напряжением, поскольку они обеспечивают выход электричества в землю.
Винты заземления на некоторых электрических устройствах также часто окрашиваются в зеленый цвет. Зеленые провода никогда не должны использоваться для каких-либо других целей, кроме заземления.
Простая модернизация электрооборудования может повысить качество вашей жизни
Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.
Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для завершения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства.
Пожалуйста, свяжитесь с нами сразу по адресу 310-800-2401
Имя *
Фамилия *
Электронная почта *
Телефон *
Тип * Тип проекта *
Тип * 0007
Адрес проекта *
Город *
StateStateCA
Почтовый индекс *
Сведения о проекте
Служба конфиденциальности и применение Политики конфиденциальности Google.Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.
О нас
Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.
Как с нами связаться
Чтобы составить предварительную смету для бесплатной оценки, выполненной настоящим квалифицированным электриком, позвоните нам.
(310) 800-2401
Рассылок. — Мистер Спарки Канзас-Сити
07 декабря Знакомство с цветами электрических проводов
Знание цветов электрических проводов обеспечивает безопасность электриков, жильцов и техники каждый раз, когда электрическая система находится на обслуживании или ремонте. Различные цвета указывают на назначение провода в цепи.
Помните, что по всем проводам в определенное время может проходить электрический ток, поэтому с ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую угрозу, горячие провода.
Горячие провода — это те провода, которые передают электрический ток от электрической панели или распределительной коробки к таким местам назначения, как розетка или осветительные приборы.
Они также известны как линейные провода.
Цветовые коды электрических проводов
1. Черные провода – Горячие
Черные провода передают питание к розеткам и выключателям во всех типах цепей, а также могут использоваться в качестве ветвей выключателя, связующего звена между выключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует соблюдать особую осторожность.
2. Красные провода – горячие
Красные провода – это вторичные провода под напряжением в цепях на 220 В, которые также могут использоваться в различных ножках выключателя. Красные провода в основном используются для подключения системы электропитания дома, а проводные детекторы дыма таковы, что если сработает один сигнал тревоги, сработают все они.
Красные провода используются при установке потолочных вентиляторов, где могут быть выключатели света. Электрики могут соединить красный и черный провод или два красных провода.
3. Синие и желтые провода – горячие
Синие и желтые провода могут передавать питание, но они обычно не используются в проводке розеток. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.
Синие провода в основном используются в качестве проходных в трех- или четырехпозиционных переключателях, например, переключатели внизу и наверху лестницы, управляющие одним и тем же светом (трехходовые).
4. Белые провода с красной или черной лентой – горячие
Когда белые провода покрыты черной или красной лентой, они являются горячими.
5. Зеленые провода — заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к заземляющей клемме в розеточном сейфе и проходят к заземляющей шине внутри электрического щита.
Таким образом, провода играют роль предохранителя, который обеспечивает выход электричества куда-то под землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.
Зеленые провода следует соединять только с другими зелеными проводами, и в случае неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не должны использоваться для каких-либо других целей, поскольку это может привести к поражению электрическим током.
Винты заземления на любых электрических устройствах часто также окрашиваются в зеленый цвет.
6. Неизолированные медные провода — заземление
Заземление обеспечивает безопасный путь для обратного тока электричества в землю в случае электрической неисправности. Поскольку все электрические устройства должны быть заземлены, оголенные медные провода подключаются ко всем из них, включая светильники, выключатели, розетки и металлические корпуса или рамы приборов.
Кроме того, электрические металлические коробки должны быть заземлены, поскольку они являются проводящими.
7. Белые или серые провода — нейтральный
Слово «нейтральный» может быть обманчивым, поскольку кажется менее опасным или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, поскольку они могут проводить электрический ток, в основном, когда токовая нагрузка цепи несбалансирована.
Нейтральные провода соединяются с токопроводящей металлической деталью в электрическом щите, который притягивает электрический ток для распределения по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только друг с другом.
Белые и серые провода представляют опасность поражения электрическим током при неправильном обращении, поскольку они передают энергию обратно на электрический щит. При работе с белыми проводами убедитесь, что вокруг них нет красной или черной ленты, так как это означало бы, что они использовались в качестве проводов под напряжением.
Важно понимать цвета электрических проводов, а также провода нагрузки и провода c. Провода нагрузки соединяют осветительную арматуру и выключатель света. Как только выключатель замкнут, он позволяет электричеству течь от выключателей света к осветительным приборам, включая свет.
Часто путают линейный и нагрузочный провода. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также может использоваться в качестве вторичного провода нагрузки.
Они также подключаются к верхней половине переключателя, а линейные провода подключаются к нижней половине переключателя.
Провода C, также называемые обычными проводами, являются другими важными проводами для полного понимания цветового кода электрических проводов. Они обычно встречаются в современных домах или домах, прошедших современный ремонт.
Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Интеллектуальные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
Провода c отвечают за подачу постоянного питания 24 В, завершая цепь провода R (источник питания) к плате управления системой HVAC.
Какого цвета провод C и как его идентифицировать?
Провод c в основном синий, но в некоторых случаях может быть черным.
Перед выполнением работ по ремонту электрических проводов убедитесь, что в них не подается питание, отключив основное электропитание. Мультиметр можно использовать для устранения неполадок и проверки электропроводки дома.
Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система старая и устаревшая, или где нет горячих проводов.
В разных регионах и странах используются разные цветовые коды электрических проводов. Поэтому перед работой с любыми электрическими проводами важно понять область и цветовые коды проводов.
