Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S ;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C , то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S , которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом . В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

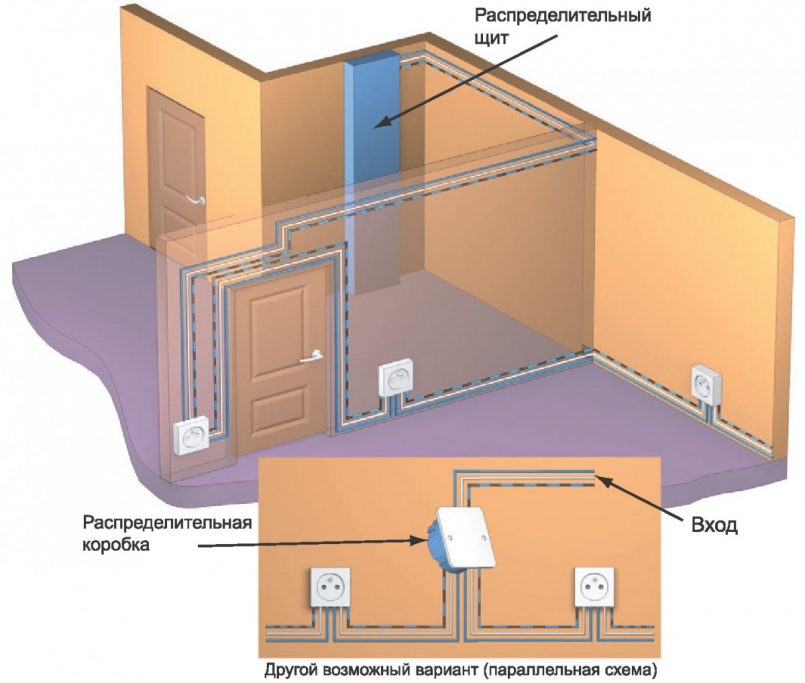

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Проводка в квартире своими руками от щитка: пошаговая инструкция

Проводка в квартире своими руками от щитка осуществляется достаточно быстро и не обходится слишком дорого. Это объясняется тем, что в данном случае не требуется подводки линии внутрь жилья, так как это обеспечивает строительная компания. Как правило, для проведения проводов используют потолок, но может быть осуществлена и проводка в квартире от щитка по полу. В статье будут описаны все основные моменты работы.

Этапы разводки кабеля по комнатам

Проводка в квартире от щитка своими руками начинается с создания схематического плана. В данном случае требуется подробная схема разводки электропроводов в помещении. Подготавливают ее, придерживаясь определенных правил:

  • Предусматривается расположение распределительного щита, и в соответствии с ним намечаются дальнейшие действия. При нахождении щитка за пределами жилплощади рекомендуется осуществлять проводку, используя провод из меди. Сечение его должно составлять не менее 6 мм кВ. Также необходимо найти в квартире дополнительную точку для распределения. Она должна размещаться под потолком у входа в квартиру.
  • Далее следует определиться, сколько розеток вам понадобится, исходя из расчета не менее одного экземпляра для комнат на каждый 6 м2. Для ванной и кухни понадобится по две розетки на 6 м2.

  • Проводка в квартире от щитка своими руками к розеткам и приборам для освещения прокладывается по отдельности. При этом в учет берутся отдельные линии, рассчитанные на розетки с высоким показателем потребления электричества — от 2 кВт и выше. Такие устройства служат для подключения отопительных котлов, мощных климатических устройств и т.д.
  • После того как будут подсчитаны все точки потребления электричества, они должны быть занесены в схематический план.

Монтаж розеток

Проводка в квартире своими руками от щитка, фото которой представлено в этой статье, осуществляется на определенной высоте. Как правило, розетки устанавливают на расстоянии 30-40 см от уровня пола. Выключатели приборов освещения должны располагаться на высоте 1-1,5 м.

В этой статье будет описан процесс проведения электричества скрытым методом. Мы рассмотрим, чем он отличается. Надо отметить, что на сегодняшний день проведение электрической проводки открытым способом уже не используется. В статье представлена поэтапная инструкция того, как осуществляется проводка в квартире своими руками от щитка. Рекомендации будут полезны как для новичков, так и для людей, которые знакомы со всеми тонкостями электричества.

Как сделать схему

Итак, как осуществляется проводка в квартире своими руками? От щитка в однокомнатной квартире можно самостоятельно подключит электричество.С этой целью рекомендуется применение ксерокопии плана новостройки, на которой будет удобно отмечать места расположения розеток, включателей люстр и других составляющих.

Начальной точкой схемы является место расположения электрического щитка для распределения. Обычно он устанавливается в коридоре неподалеку от входной двери. Высота щитка от пола должна составлять около 1,5 м.

Что следует учитывать при составлении схемы

При составлении плана необходимо принять во внимание следующие важные моменты:

  • Трасса электропроводки в квартире должна обладать вертикальным направлением и горизонтальным вдоль стен. Это обеспечивает низкую вероятность повреждения. К примеру, расположение розетки станет показателем местонахождения кабеля.
  • Угол поворота трассы должен быть прямым.
  • Проводка в квартире своими руками от щитка по потолку прокладывается ниже его уровня на 20 см. Это является самым оптимальным вариантом. Такое положение обеспечит защиту провода от механического повреждения и не отразится на удобстве проведения ремонтных работ. Также может быть осуществлена проводка в квартире своими руками от щитка по полу. При этом применяется специальный плинтус.
  • Выключатели должны находиться при входе в комнату со стороны ручки двери. Высота их расположения не нормирована, но, как правило, равна 80 или 150 см. Европейский стандарт предполагает установку ниже. К тому же это очень удобно для детей.

  • Крепление розеток осуществляется внизу на высоте 30 см от уровня пола. Но при надобности они могут быть размещены на любой высоте, к примеру, над столешницей. В кухне число розеток должно равняться количеству электротехнических бытовых приборов. Обычно устанавливается 6 штук.
  • В каждой комнате обязательно монтируется распределительная коробка.
  • Перед составлением проекта электропроводки в квартире учитываются места расположения мебели и техники.
  • В ванной комнате монтируется не менее двух розеток (для подключения стиральной машины и фена).
  • В схеме обязательно учитывается УЗО на 30 мА, которое будет служить защитой от поражения электротоком. Отдельное УЗО устанавливается на 10 мА. Оно рассчитано на ванную комнату.

Как выбрать фурнитуру

Перед походом в магазин электротоваров следует определиться с вопросом, какой тип розеток и других элементов вы собираетесь устанавливать.

Рекомендуется остановить выбор на следующих моделях:

  • Выключатели и розетки скрытой конфигурации. Они подвергаются легкой установке в стену и не слишком броские. К тому же и стоимость у них приемлемая.
  • Диаметр кабеля должен составлять 2,5 мм2 для розеток и 1,5 мм2 для выключателей. Следует предварительно осуществить расчет мощности и длины провода. Самой подходящей моделью кабеля для квартиры является ВВГ, так как она обладает оптимальным соотношением стоимости и функциональности. К тому же провод из меди в состоянии выдержать высокие нагрузки тока и отличается долговечностью.
  • Колодки на клеммах, служащие соединением проводов, стоят недорого и обладают высокой функциональностью.
  • Автоматизированный выключатель для розеток мощностью 25 А с УЗО в 32 А. Для освещения, как правило, выбирают мощность 10 А или 16 А.
  • Коробка для распределения проводов из невоспламеняющегося материала.

И напоследок хотелось бы отметить, что дешевую продукцию из Китая приобретать не рекомендуется. Электропроводка делается надолго, поэтому лучше потратиться один раз, чем через несколько лет производить полную замену коммуникаций.

Методы проведения электропроводов

Проводка в квартире своими руками от щиткабывает двух типов: открытой и закрытой. В подавляющем большинстве кабели находятся под штукатуркой. Объясняется это тем, что наружное проведение делает вид жилища малопривлекательным. Хотя такой метод применим в загородных деревянных домах и офисах.

Основные этапы работы

Многие интересуются тем, каким образом прокладывается проводка в квартире от щитка. Самому как сделать — описано поэтапно. Для прокладывания внутренней проводки вам следует выполнить в стене углубление на 2 см. Перед этим необходимо осуществить разметку. Только после этого выбиваются углубления, рассчитанные на выключатели и розетки.

Как осуществить разметку стен

Монтаж проводки от щитка в квартире своими руками предполагает осуществление разметки стен под штробление. В некоторых квартирах строительные компании делают подготовку готовых канавок для электрического кабеля. В статье рассмотрен вариант монтажа при отсутствии этих углублений.

Метод, обладающий высокой эффективностью и простотой — применение шнура для разметки. Все что потребуется от исполнителя — фиксация веревки в начальной точке трассы. Она аккуратно протягивается до следующей точки. В результате получается четкий след, по которому прокладывается проводка. Еще раз следует отметить, что трасса должна направляться только горизонтально и вертикально. Для создания вертикальной линии применяют отвес, а для горизонтальной — строительный уровень. Проводник направляется строго перпендикулярно. Крепление шнуров проводится посредством хомутов и дюбелей. Затем стену следует отштукатурить.

Советуется осуществлять прокладку проводки в специальном рукаве, служащем защитой. Однако стоимость работы в этом случае будет выше. Рукав обеспечивает прокладывание проводов без нарушения штукатурки. Это будет очень удобно в случае повторного проведения ремонтных работ в квартире.

Линии электропитания проводятся от щитка, установленного в отдельности от розеток. Затем посредством распределительных коробок коммуникации прокладываются по всему помещению. Все это можно сделать своими руками, но такие манипуляции требуют временных затрат.

После разметки стен переходят к их самостоятельному штроблению. Следует отметить, что проведение электрошнуров без штробления открытым способом отличается большей простотой, но меньшей надежностью. В квартире советуется делать проводку закрытого типа. Наружный метод подойдет только для балкона.

Как проводить штробление стен

Для штробления стен вам следует подготовить следующие инструменты:

  • зубило;
  • молоток;
  • болгарку с диском, рассчитанным для работы с бетоном.

Ширина и глубина штробы должна равняться 2 см. Затем можно переходить к монтажу электропроводки.

Как прокладывать трассу

Как отмечалось ранее, провода должны быть приобретены с запасом. Лишний метраж понадобится для соединения. С каждой стороны жила должна быть оголена на 5-10 см. На подсоединение розеток, выключателей и светильников берется запас длины от 5 до 15 см.

Для начала следует определиться с вопросом, каким образом проводка будет зафиксирована на стене. Современные методы предполагают использование хомутов, но старинный способ крепления посредством алебастра считается более надежным. С этой целью следует наметить линию в штробах и через каждые 30 см осуществить крепление провода алебастром.

Важная информация

Алебастр подвергается очень быстрому затвердеванию, поэтому работать надо быстро. После полной фиксации линии рекомендуется сфотографировать все стены. При очередном ремонте вы сможете точно определить прохождение проводки.

Как подсоединить фурнитуру

Этот этап не представляет никакой сложности. Следует подключить розетки и выключатели. С этой целью в штробы устанавливаются подрозетники и коробки. Также рекомендуется крепить эти элементы посредством алебастра, поскольку он надежен.

Как подключить автоматы и УЗО

Последним этапом монтажа электропроводки в квартире считается сборка щитка. Опираясь на составленную схему, следует подключить автоматические выключатели и УЗО. Сложности никакой нет: вводный провод следует завести сверху, а отходящий — к коробке распределения. После того как будет осуществлено подключение электротехнических изделий, необходимо проверить электрическую проводку посредством мультиметра. Так вы сможете убедиться, насколько правильно была проведена работа. Если не обнаружено никаких помех, то можно произвести подключение автомата.

Соблюдение техники безопасности

Проводка в квартире своими руками от щитка должна осуществляться при соблюдении определенных правил техники безопасности.

Руководствуются рядом правил:

  • следует провести предварительное отключение электричества в квартире;
  • ни в коем случае нельзя прикладывать кабель, если в нем проходит ток;
  • перед установкой ящичков и щитков следует убедиться в том, насколько прочно закреплена конструкция;
  • пайку проводов необходимо проводить в рукавицах из брезента, а также специальных защитных очках;
  • перед затягиванием проводов в трубу следует удалить из нее все заусенцы.

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

  • составление схемы;
  • расчет количества необходимых материалов и электроарматуры;
  • разметка и штробление стен;
    • крепление кабеля
  • ;
  • установка розеток, выключателей и распределительных коробок;
  • сборка вводного щитка;
    • Проверка строки
  • тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

  • Диаграмма
  • Подбор оборудования и средств автоматизации
  • Электропроводка и требования
  • Подключение розеток и выключателей
  • Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками.

Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как составить схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

  1. В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные ворота. Об этом мы подробно поговорим ниже.
  2. Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину.
    В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
  3. Поворот гусеницы должен осуществляться только под прямым углом.
  4. Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
  6. Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
  7. В каждой комнате должна быть распределительная коробка.
  8. Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
  9. В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

  • схема электропроводки в трехкомнатной квартире;
    • Схема электропроводки
  • в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, а Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

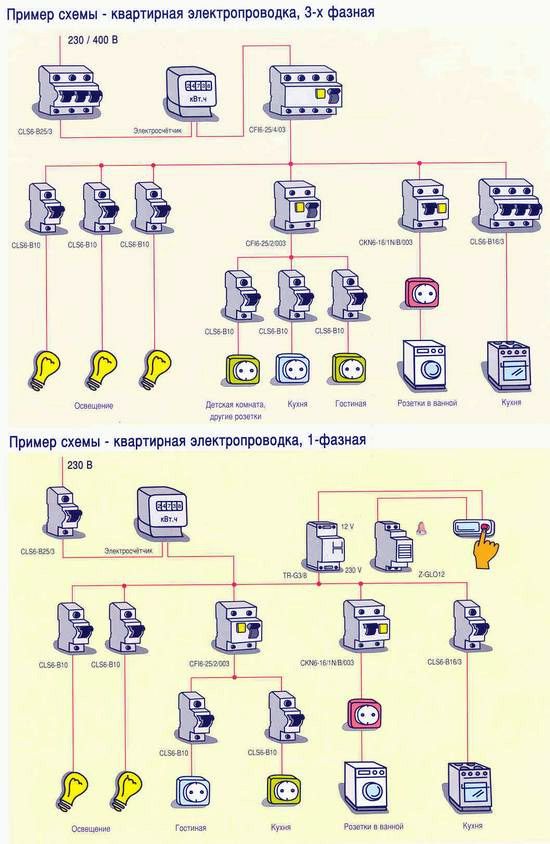

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который стоит обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

  1. Как установить распределительную коробку в стену
  2. Как подключить евророзетку
  3. Как настроить выключатель света
  4. Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого. Если проблем не обнаружено, смело включайте автомат и проводите первые испытания готовой линии.

Вот по этой технологии можно сделать электропроводку в квартире своими руками. Надеемся, что предоставленные пошаговые инструкции, схемы и требования помогли вам провести электромонтаж безопасно, а главное, с соблюдением всех норм и правил.

Аналогичные материалы:

  • Как заменить проводку в квартире
  • Замена проводки в хрущевке
  • Как выбрать УЗО в квартиру
  • Как сделать заземление в квартире
  • Схема подключения без распределительных коробок

Опубликовано: Обновлено: 27.05.2019 5 комментариев

Как подключить дом: пошаговое руководство

1. Введение

Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это магия домашняя проводка , с помощью которой мы можем легко управлять нашей бытовой техникой, такой как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть хоть какие-то познания в этой области, то, прочитав эту статью, вы сможете самостоятельно подключить свой дом, для этого вам не нужен электрик.

Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,

  • Как подключить дом?
  • Какие меры предосторожности необходимы при проводке дома
  • Зачем нам нужна схема подключения

Так что читайте внимательно и полностью.

2. Что такое электрическая схема дома?

Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.

Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.

Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.

Надеюсь, вы получите всю информацию о схеме подключения, но теперь у вас возникает один вопрос: как мы можем нарисовать схему подключения дома ? Не волнуйтесь, на следующем шаге вы его получите.

Принципиальная схема электропроводки дома:

Источник: EdrawMax Online

3. Как подключить дом?

Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.

Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.

При подключении электропроводки в вашем доме соблюдаются следующие процедуры:

Надлежащее планирование: — Правильное планирование необходимо для электропроводки дома. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.

Кодирование провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.

Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию на землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.

Принципиальная схема: — Монтажная схема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.

4. Как создать электрическую схему дома?

Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:

Шаг 1.

Открыть EdrawMax Online

Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.

Шаг 2.

Создать шаблон

Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.

Шаг 3.

Настройте символы по своему усмотрению

Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.

Шаг 4.

Соедините символы

Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 5.

Сохранить и экспортировать

В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5. Распространенные ошибки при создании схемы электропроводки дома

Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.

Неправильное планирование

Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.

Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.

Одинаковый цвет проводов

При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.

Согласно стандарту для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.

Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.

Нет заземления

Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.

В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать поражения электрическим током, всегда используйте заземление.

6. Советы по простому созданию схемы электропроводки дома

Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.

Правильное планирование мебели

Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и ​​сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.

Подготовьте достаточно выхода

Также важно спланировать, сколько розеток вы будете устанавливать в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.

Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.

Единая панель управления

В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.

7. Часто задаваемые вопросы о домашней электропроводке

Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.

Сколько стоит подключить дом?

Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также от стоимости рабочей силы, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.

Поэтому мы не можем назвать точную цифру, сколько это будет стоить.

Как подключить дом к Ethernet?

Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.

Должны ли мы нанять электрика для проводки дома?

Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.

8. Ключевые выводы

Надеюсь, вы получите всю информацию и знания об электропроводке дома.

РубрикаРазное
