Какой должна быть электропроводка в новой квартире?

• Статья
• Видео

Здравствуйте, дорогие читатели сайта «Сам Электрик»! Сегодня мы хотели бы рассказать Вам о том, как провести проводку квартире своими руками, если Вы стали счастливым обладателем новостройки. Инструкция по монтажу будет представлена в виде полезных советов по выбору комплектующих и их самостоятельной установке.

• С чего начать
• Электромонтажные работы

С чего начать

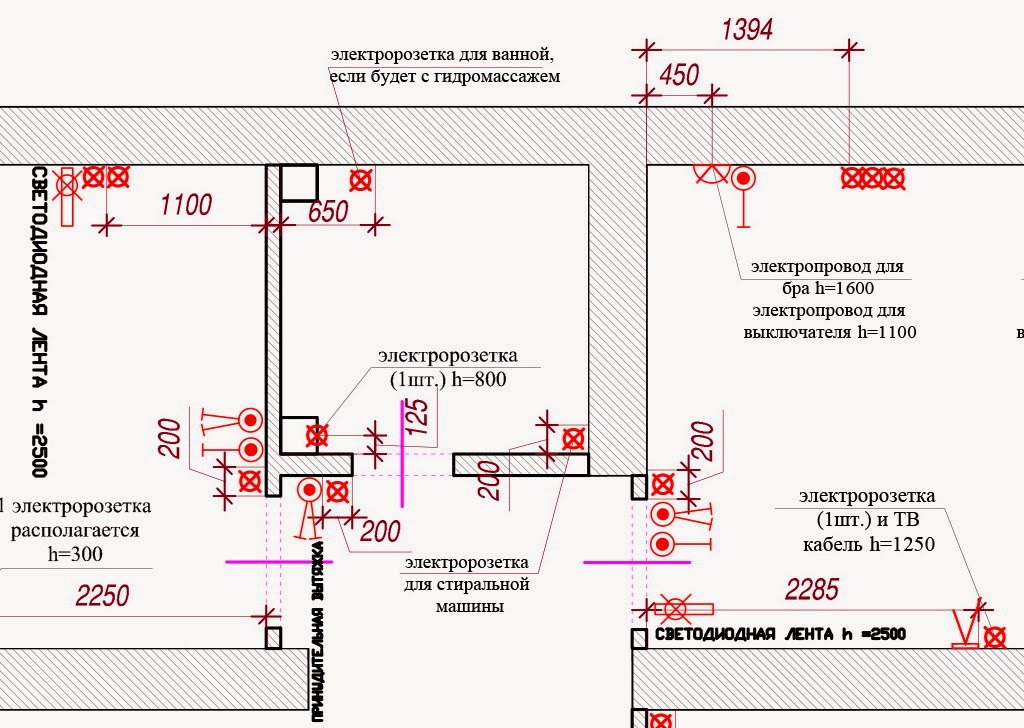

Первым делом нужно составить схему электропроводки от ввода до конечных точек – розеток, светильников и выключателей света в каждой из комнат. Примеры схем однокомнатной, двухкомнатной и трехкомнатной квартиры мы уже предоставили на сайте. Найти их не составит труда.

Далее, согласно подготовленному проекту нужно подсчитать и выбрать подходящие элементы схемы. Выполняя монтаж электропроводки в новостройке рекомендуем останавливать свой выбор на таких комплектующих, как:

1. Кабель трехжильный, ВВГнг-LS либо NYM, сечением 3*2,5 мм ² для розеток, 3*1,5 мм² для линии освещения. Для подключения электроплиты на кухне сечение рассчитывайте индивидуально по мощности, однако учтите, что согласно СП 256.1325800.2016 п. 10.2 для электрической плиты сечение должно быть не менее 3*6 мм².
2. Розетки в ванной со степенью защиты IP не менее 44.
3. Выключатели света с подсветкой.
4. Автоматический выключатель отдельно на линию освещения, номиналом 10А и на розетки – 16А. Если у вас трёх проводная сеть (с заземлением) – нужно установить УЗО на 30 мА для групповых электросетей и для розеток в ванной комнате (cогласно СП 256.1325800.2016 п. 10.2 и ПУЭ п. 7.1.82)
5. Распределительные коробки должны стоять в каждой комнате. Соединение проводов в коробках – клеммы WAGO, колпачки СИЗ, гильзы или другие способы кроме скруток (см. п. 2.1.21 ПУЭ, Глава 2.1).
6. На вводе обязательно нужно установить автомат, которым можно будет отключить всю электроэнергию в квартире при ремонтных работах.
7. Можно проводить проводку как открыто, так и скрытым способом (в штробе или за гиспокартоном). При этом учтите, что штробить стены в панельных домах запрещено согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1). Подробнее про штробление стен читайте в статье: https://samelectrik.ru/kak-pravilno-sdelat-shtroby-pod-provodku-instrukciya-v-kartinkax.html.

Вот основные элементы, которые Вы должны приобрести перед монтажом. Обращаем Ваше внимание на то, что Вы можете не следовать нашим рекомендациям, к примеру, провести электропроводку в новостройке открытым способом либо выбрать автомат с другим номиналом. Предоставленные выше советы являются общими, а не для определенного случая.

Электромонтажные работы

Монтаж проводки в новостройке Вы можете осуществить своими руками, а можете вызвать специалиста. Все зависит от Ваших личных навыков и желания. Если же Вам интересно самому провести электричество в новую квартиру, рекомендуем просмотреть пошаговую инструкцию, на которую мы сослались в начале статьи. В противном случае Вы можете нанять мастера, который все сделает правильно, быстро и с гарантией!

Напоследок рекомендуем Вам просмотреть видео, в котором наглядно показаны все этапы прокладки электропроводки в новой квартире своими силами:

Как самостоятельно сделать разводку проводки в новостройке?

Обзор готовой проводки

Как самостоятельно сделать разводку проводки в новостройке?

Обзор готовой проводки

Опубликовано 17.11.2015 Обновлено 01.03.2019 Пользователем Александр (администратор)

Разводка электрики в новостройке — Дизайн и Ремонт

Для работы с сайтом необходима поддержка Javascript!

Включите Javascript или обновите ваш браузер

org/BreadcrumbList»>
• Главная
• Форум
• Дизайн и Ремонт
• Разводка электрики в новостройке

Еще обсуждаемые темы этого форума

pronovostroy.ru/bp/c?th=Wzc3LDMzLCJ0Z2IiXQ%3D%3D&token=672576c61e871957048d6a588da26f64db11e859&source_type=1″ data-nvlink=»https://nas.pronovostroy.ru/bp/v?th=WyI3NyIsIjMzIiwidGdiIl0%3D&token=ffd9de77bc695cee4e70ac3738973829e5f649e1″> Квартал «Огни Залива» Студии со скидкой 5% Квартиры с полной отделкой на берегу Финского залива, 2 школы с бассейнами, 5 детских садов, поликлиника. Парк, канал, виды на воду.

Реклама | ООО «Дудергофский проект»

Жилой экопроект WEST GARDEN в Раменках Квартиры с террассами и видами на реку. Собственный двор-долина 7 Га

Реклама | АО «Интеко»

ЖК CRYSTAL квартала Union Park. Скидка до 12% Небоскреб бизнес-класса с фантастическими видами на Серебряный бор. Рассрочка до 2 мес.

Реклама | ООО ДИАЛОГ НЕДВИЖИМОСТЬ

ЖК РИВЕР ПАРК КОЛОМЕНСКОЕ. Скидки до 15% Квартал 29 га. В комплексе садики/школы, фитнес-клубы, поликлиники. Квартиры с отделкой по спец цене

Реклама | ООО «МССЗ»

ЖК MOMENTS в парке у м. Стрешнево Экорайон с парком. Отделка White Box. Панорамные окна. Своя школа и сад.Развитая инфраструктура!

Реклама | ООО «Форма»

pronovostroy.ru/bp/v?th=WyI3NjEiLCIyMiIsInRnYiJd&token=0a3f8c0378184d34c581577b09445a9897280d5f»> WELLTON GOLD. Скидка до 23% Апартаменты с фантастическими видами на Москву от 12,9 млн ₽. Ключи при оплате от 30%. Рассрочка 0%.

Реклама | ООО ДИАЛОГ НЕДВИЖИМОСТЬ

Квартал «Огни Залива» Студии со скидкой 5% Квартиры с полной отделкой на берегу Финского залива, 2 школы с бассейнами, 5 детских садов, поликлиника. Парк, канал, виды на воду.

Реклама | ООО «Дудергофский проект»

pronovostroy.ru/bp/c?th=WzgzMSw3LCJ0Z2IiXQ%3D%3D&token=778e95dedc2e1da6dfdfbfa75f1ebab5fcca8aea&source_type=1″ data-nvlink=»https://nas.pronovostroy.ru/bp/v?th=WyI4MzEiLCI3IiwidGdiIl0%3D&token=7007b104a00231998a846b9c902001f460da81e9″> ЖК Тетрис в Красногорске. Рассрочка 0% Яркий квартал с развитой инфраструктурой в окружении парков. Старт продаж нового корпуса

Реклама | ООО «Пронто»

ЖК М5 в Красногорске. Старт продаж! 50% квартир с угловым остеклением. Виды на реку и парк. 10 мин до станции Пенягино. Рассрочка 0%

Реклама | ООО «Пронто»

ООО СЗ Цветочный

Коттеджный поселок Цветочный Коттеджный поселок в окружении леса с панорамным видом на окрестности и реку с родниковой водой

Реклама | АО «НИИДАР-Недвижимость»

ЖК «Преображенская площадь». Звоните! Эко-район. Всё необходимое для жизни на одной территории. Комфорт и приватность 24/7. Звоните!

Реклама | АО «НИИДАР-Недвижимость»

Электропроводка: как проложить электрический провод снаружи (сделай сам)

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

101–250 долл. США

6

5 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

• 1 дюйм. сверло
• отвертка 4-в-1
• набор сверл
• Окружение/драйвер — беспроводной
• Hacksaw
• Трубной гаечный ключ (2)
• Плозослойки
• SPADE
• РАРКНА
• ТОРПЕДО. коробки
• Изолента
• ЭМТ (металлическая электрическая трубка)
• Рыболовная лента
• Фитинги (разъемы и LB)
• УЗО
• Кожаные перчатки
• Mattock
• Pipe Bender
• RMC (REGID MEATLE CONDUIT)
• СТРЕСНЫЙ ЭЛЕКТРИЧЕСКИЙ провода
• Переключатель
• Два (белый и черный). и Затраты

  Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… большинство из нас воспринимают эти хлопоты как должное. Но так быть не должно. За день работы вы можете провести электрические линии в любую часть вашего двора.

  Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

  Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

  Не можете решить, делать самому или нанять электрика? Здесь узнайте, сколько стоит электрик.

  Рабочая мощность через RMC

  Мы покажем вам, как провести провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

  Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

  Прокладка проводов внутри жесткого кабелепровода

  Чтобы проложить провода внутри жесткого кабелепровода, вам понадобится ножовка и трубогиб, способный сгибать 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

  Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

  За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811.com.

  Проект шаг за шагом (12)

  Подпишитесь на нашу рассылку новостей

  Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

  Сделай это правильно, сделай сам!

  Первоначально опубликовано: 14 января 2021 г.

  Как подключить дом: руководство для домовладельцев своими руками

  Автор: Electric City 2 сентября 2021 г.

  Об авторе , ремонт электрооборудования и полный спектр других услуг для частных и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

  Метки:

  • Жилой дом

  Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

  Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

  Инструменты, которые вам понадобятся для подключения дома

  Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

  Инструмент для зачистки проводов

  Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

  Кабельный тестер

  Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

  Кабели и кабельные коробки

  Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для электропроводки в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

  Соединители для проводов

  Соединители для проводов будут надеваться на концы ваших горячих проводов в целях безопасности до тех пор, пока розетки и проводка не будут завершены.

  Аккумуляторная дрель (гибкая)

  Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

  Молоток

  Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

  Рулетка

  Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

  Малярная лента + Sharpie

  Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

  Как подключить электропроводку в доме: шаг за шагом

  Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

  Шаг 1. Найдите и отметьте места для коробок

  Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

  Шаг 2. Установите коробку на раму

  Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

  Шаг 3. Просверлите отверстия для прокладки кабелей

  Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

  Шаг 4. Протяните кабель через отверстия



  Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

  Шаг 5: Обрежьте кабель по длине в коробке

  Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

  Шаг 6. Проложите кабели к панели главной цепи

  Теперь возьмите оголенные провода и проложите их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

  Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

  Шаг 7. Протяните и зачистите провода и закройте концы

  В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

  Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

  Шаг 8. Сгруппируйте и пометьте провода

  На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

  Шаг 9: Отделка гипсокартона

  Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

  Шаг 10. Установка розеток, выключателей и светильников

  Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

  Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).
