Проводка в квартире своими руками

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Проводка в квартире своими руками

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Сможет ли хозяин квартиры самостоятельно оптимально разместить и просчитать все элементы домашней электросети?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее, знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам кабели – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты.

Лишние удлинители на полу никогда не красят интерьера

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

 И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

  • Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
  • Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.
Старые алюминиевые скрутки надежностью, увы, не отличаются
  • Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.
Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S чаще применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Примерная схема системы TN–S

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В многоэтажной застройке часто применяется принцип TN–С–S

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Цветовая маркировка проводов переменного тока

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

В одном кабеле может быть заключено несколько фазных проводников

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Примерное распределение домашней электросети на зоны

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему мужчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

Схема квартиры, за несколько минут исполненная в CAD

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Для начала, определяемся с розетками

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

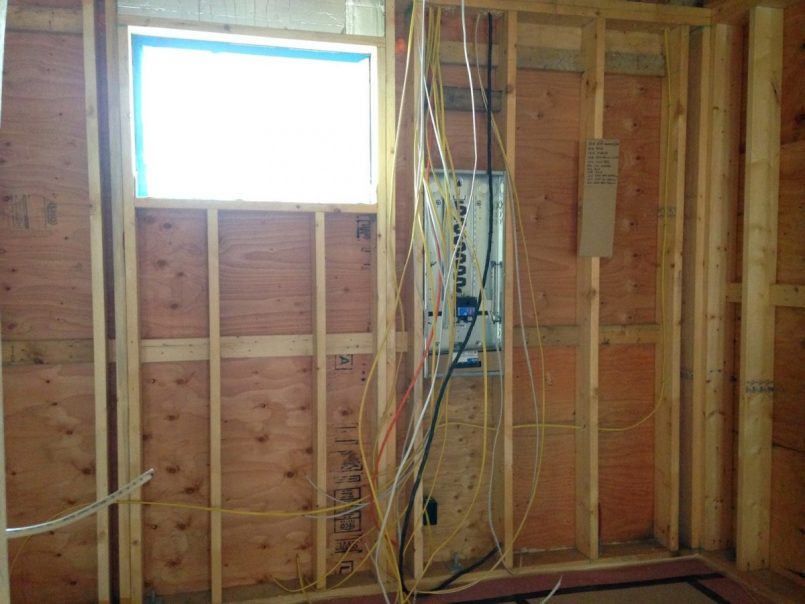

Провода можно просто крепить к ожидающим отделки стенкам
Видео: вариант прокладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

Провод может в штробе крепится специальной скобой …… либо просто гипсовыми «нашлепками»

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

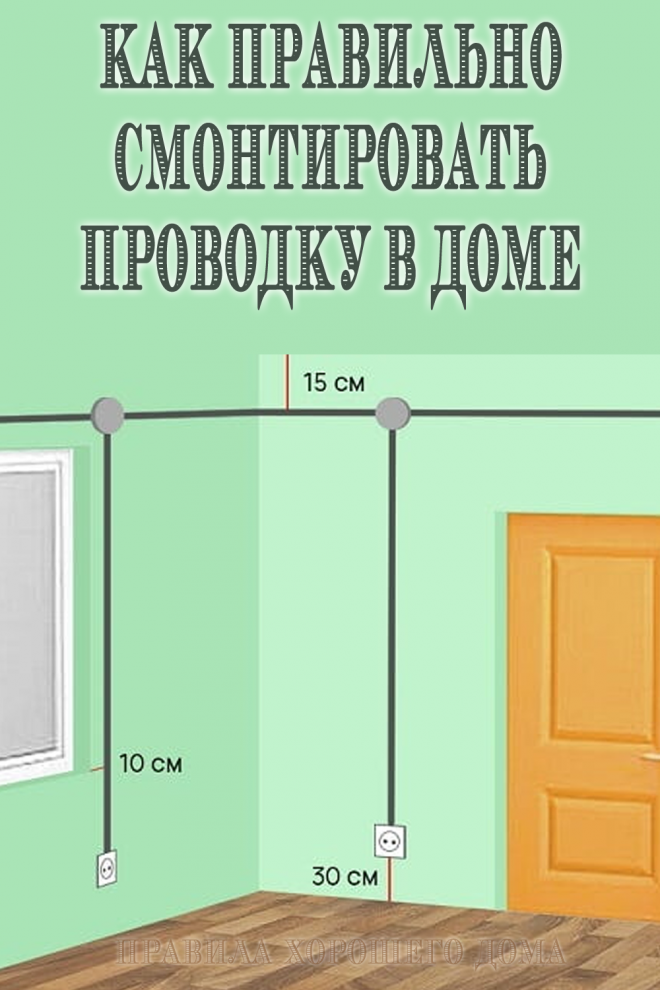

Типичные места прокладки электрических трассЕще несколько правил прокладки проводов в стене

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под подрозетники и распределительные (распаечные) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Очень удобным вариантом может стать прокладка проводов по полу, до заливки стяжкиТак это может выглядеть при разветвленной квартирной электросети

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки.

Электротехнический плинтус с розетками

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель-каналы, распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально  придумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

В таком коробе можно скрыть любую проводку
Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними автоматы.

На нашей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на какой же высоте от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на нашей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Вид электроприбора Примерная потребляемая мощность
Гидромассажная ванна (Джакузи)2000-2500 Вт.
Печь для мини-сауны10-15 кВт
Теплый пол0.7-1.5 кВт
Солярий домашний1,5-2,5 кВт
Кондиционер-сплитоколо 2500 Вт
Вентилятордо 900 Вт
Осветительные приборы (в зависимости от применяемых ламп и количества рожков)100 — 1000 Вт
Радиоприемник (Музыкальный центр)100-250 Вт
Компьютер стационарный с ЖК-монитором + периферия (принтер, сканер, модем, маршрутизатор и т.п.)до 800 Вт
Телевизор100-200 Вт
Саунд-система «домашний кинотеатр»до 750 Вт
Пылесосдо 1200 Вт
Утюг1000-2000 Вт
Электромассажердо 300 Вт
Фен500 — 1000 Вт
Зарядные устройства гаджетов около 50 Вт

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Сечение медной жилыНагрузка по току, А
одножильные проводадвужильные проводатрехжильные провода
одиночно проложенный ппроводпучек из двух проводовпучек из трех проводовпучек из четырех проводоводиночный двужильный провододиночный трехжильный провод
0.511
0,7515
1,0171615141514
1,5231917161815
2,5302725252521
4,0313835303227
6,0504642404034
10,0807060505550
16,01008580758070
25,01401151009010085
35,0170135125115125100
50,0215185170150160135

Нагрузка на участок в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

Вполне логичный вариант квартирной электрической сети

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс НГ говорит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Вид бытового электроприбора Средняя потребляемая мощностьОсобенности подключения к электропитанию
Плита или варочная поверхность электрическаяот 3500 до 12000 ВтИндивидуально проложенная линия питания
Духовой шкаф электрическийот 2500 до 10000 Вт
Стиральная машина-автоматот 1500 до 3000 Вт
Водонагреватель от 2500 до 7000 Вт
Посудомоечная машинаот 1500 до 3500 Вт
Микроволновая печьот 700 до 2500 Втдопускается поключение к обычной 16 А розетке
Холодильник (только в момент пуска) от 500 до 2000 Вт
Электрический чайникот 700 до 1500 Вт
Кухонный процессор (комбайн)от 500 до 1500 Вт
Хлебопечка, пароварка и т.п.от 700 до 2000 Вт
Тостер до 1000 Вт
Кухонная вытяжкаот 500 до 1500 Вт
Измельчитель отходовот 400 до 1000 вт

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электроприборов и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома».

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Разводка в квартире своими руками. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Разводка в квартире своими руками. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

  1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
  2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
  3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
  4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Электропроводка в квартире своими руками пошаговая. Как заменить электропроводку в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

  • Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
  • Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
  • Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
  • Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
  • Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
  • В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
  • Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Разводка электрики в новостройке. Самостоятельный монтаж разводки электрики в новостройке

Большинство застройщиков предпочитают оставить разводку электропроводки жильцам. Так компании экономят средства и время. Поэтому нужно знать, как должна проводиться электрика в новостройке своими руками. Новостройки имеют свои особенности разводки электричества. Все должно быть выполнено, соблюдая технику безопасности. В первую очередь это касается соединений. Они должны быть обязательно герметизированными.

Правила разводки электрики в новостройке

Чтобы проводка была максимально эффективной, а лишних затрат на материалы не было, необходимо придерживаться следующих правил:

  1. Электрика проводится с помощью трехжильного кабеля. Минимальный размер сечения составляет 1.5 мм – для линии освещения. Для силовой линии используют сечение 2.5 мм. Для техники, как электроплита, должен быть проведен кабель с сечением 4 мм.
  2. Обязательно придерживаться нормативов защиты розеток. Для ванной комнаты розетка должна иметь степень защиты от 44 IP.
  3. Обязательно обзавестись автоматическими выключателями. Для сети освещения подойдет автомат на 10 А. Для розеток используется автомат на 16 или 25 А. Перед автоматами в цепи устанавливают УЗО, номиналом 30 мА.
  4. На каждую комнату должна быть отдельная распределительная коробка. В таких коробках соединение должно быть клеммами – это самый надежный вариант.
  5. На главном кабеле должен также находиться автоматический выключатель. Для ремонта электричества без него не обойтись.
  6. В новостройках обычно используют скрытый способ проводки. Оголенные стены позволяют быстро провести штробление и проложить кабеля. Такой способ является самым безопасным.
  7. Перед проведением работ обязательно нужно составить детальную схему. На ней указываются все линии и места потребления энергии. В застройщика берется точный план квартиры, на котором и будут нанесены обозначения элементов сети электрики.

Как проведена электрика в новостройке своими руками, пример лучше взять наглядно у знакомых, которым разводку проводил профессионал.

Монтаж электропроводки

Процесс разводки несложный, но требует последовательности всех этапов. Существует два основных этапа монтажа проводки:

  1. Подготовительные работы. Штробление стен, подготовка расходных материалов по размеру (провода, каналы для кабелей).
  2. Подключение всех элементов проводки. В каналы проводятся кабеля, к которым подключаются выключатели, розетки.

Подготовительные работы

В стене проделываются отверстия для монтажных коробок. В них устанавливаются выключатели и розетки. Все полости вокруг коробки заделываются штукатуркой. Края коробки не должны выступать.

Чтобы обезопасить кабель, в штробу укладывают полихлорвиниловую трубку по всей длине. Все трубки должны протягиваться к потребительскому щитку. Трубку закрепляют с помощью распорок или зажимов каждые пол метра. Ее затрамбовывают в стене гипсом либо штукатуркой. Нужно позаботиться о герметичности соединений труб, чтобы возможная влага в стенах не попадала на провода. Когда все каналы для проводки подготовлены и зафиксированы, можно занимать разведением проводки.

Подключение элементов проводки

По каналам проводятся кабеля, в соответствии от его назначения, то есть от сечения. Кабель укладывается с помощью эластичной пластиковой протяжки. Сначала протягивают ее в канал. Когда конец вылез, к нему прикрепляют кабель, который протягивают в канал, вытягивая протяжку.

Когда все провода и кабели подготовлены, можно заниматься соединениями. Оно может быть клеммами, скруткой, спайкой или другими способами. Соединения проводятся в коробках. Для этого с трехжильного кабеля используют такую маркировку подключения проводов:

Подключив потребителей питания в коробках к кабелю, нужно проверить исправность линии электричества. Если система работает без перебоев, коробки закрываются и заштукатуриваются.

Источник: https://doma-na-veka.ru/novosti/elektrika-v-kvartire-razvodka-elektriki-v-kvartire-svoimi-rukami-ekonomim-na-oplate-truda

Как проложить проводку в квартире. Прокладка проводки

При прокладке проводов в помещении необходимо придерживаться правил, которые также учитываются еще на этапе составления схемы. По стенам, полам и перекрытиям провода прокладываются строго вертикально (отводы к розеткам и выключателям) и горизонтально. Никаких кратчайших путей делать нельзя, поскольку трасса кабеля забудется через самое короткое время, а затем возникнет ситуация, когда при сверлении отверстий, например, чтобы подвесить полку или картину, будет повреждена проводка в стене.

Неправильная прокладка

Как проложить электропроводку в квартире? Прокладку кабеля между распределительным щитом и распредкоробками производят различными путями:

  • По потолку;
  • По полу;
  • По стенам на расстоянии 15-20 см от пола или потолка.

Все зависит от конструкции перекрытий и от стадии ремонта. К примеру, если на полу планируется выполнение стяжки, то в ней удобно проложить проводку.

Способы прокладки также отличаются разнообразием:

  • В штробах, если нет других вариантов, и толщина штукатурки позволяет скрыть кабель;
  • В стеновом и потолочном пространстве;
  • В специальных кабельных желобах.

Последний вариант наиболее удобен, поскольку свободное размещение кабеля позволяет легко заменить любой участок на более мощный или в случае повреждения.

Важно! При любом способе, кроме прокладки в штробах, кабель необходимо прокладывать исключительно в защитной гофротрубе.

Гофротруба

При укладке кабеля в трубе в стеновом и потолочном пространстве следует избегать резких перегибов для обеспечения возможности замены участка кабеля.

В продаже имеется большой ассортимент элементов дизайна помещений, предназначенных для укладки кабеля. Это плинтусы и дверная обналичка со специальными каналами. Проводку, проложенную в канале плинтуса, легко заменить в случае необходимости.

Важно! Правила монтажа электропроводки запрещают совместную прокладку в одном желобе, трубе или штробе силовой проводки и низковольтных проводов (антенных, телефонных кабелей или витой пары интернета).

Видео разводка электрики в квартире новостройке

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

  1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
  2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
  3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

  • выключатели;
  • розетки;
  • светильники;
  • распределительные коробки;
  • квартирный щиток;
  • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
  • расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

  • любой грамотный ремонт можно и нужно делать с изменением проводки;
  • последующая работа не позволит что-либо менять в электрической части;
  • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. ммДиаметр жилы, ммМощность / ток
Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
Один трех-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
11.133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
356.6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

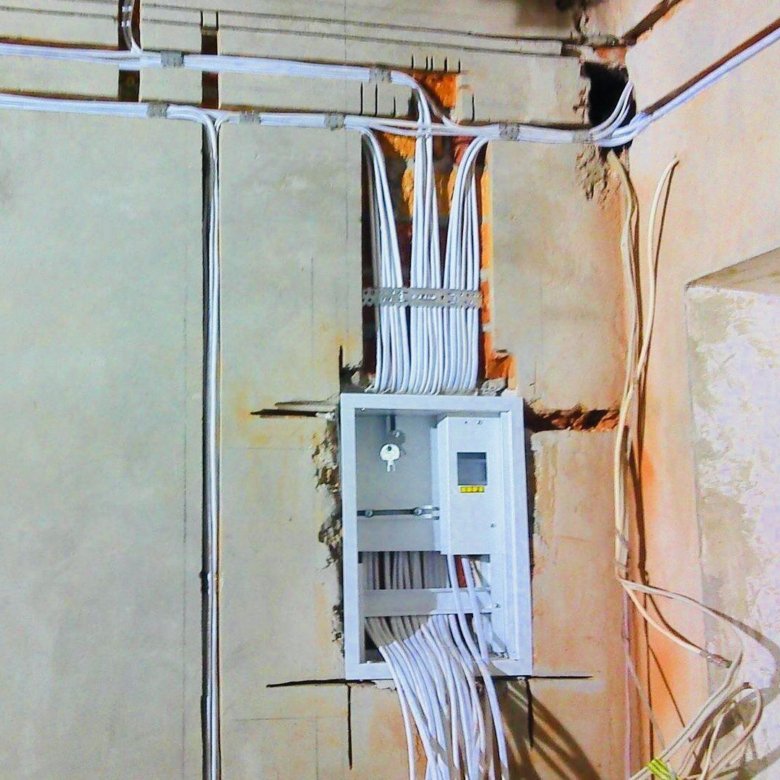

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

  • в пластиковый короб;
  • в гофрированную трубку;
  • просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

  • провода с медным сечением;
  • выключатели и розетки;
  • дополнительную изоляция, если Вы её используете;
  • установочные коробки в виде пластиковых стаканов;
  • соединительные клеммы для проводов;
  • клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

  • определение количества необходимых изменений;
  • просчёт количества материала и его покупка;
  • подготовка помещения, путём демонтажа старых проводов;
  • укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

[vc_row][vc_column width=»1/1″] [vc_toggle title=»Какая схема проводки в квартире?» open=»true»]

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

[/vc_toggle] [vc_toggle title=»Как правильно выполняется проводка в квартире своими руками?» open=»false»]

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема  и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

[/vc_toggle] [vc_toggle title=»Как проложена электропроводка в панельном доме?» open=»false»]

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

[/vc_toggle] [vc_toggle title=»Какая может быть схема разводки электропроводки в квартире?» open=»false»]

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

[/vc_toggle] [vc_toggle title=»Какие существуют варианты прокладки электропроводки?» open=»false»]

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

[/vc_toggle] [vc_toggle title=»Чем отличается прокладка электропроводки в новостройке?» open=»false»]

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

[/vc_toggle] [vc_toggle title=»Какая схема расчета электропроводки?» open=»false»]

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

[/vc_toggle] [/vc_column][/vc_row]

Электропроводка в квартире своими руками: пошаговая инструкция

При переезде в новую квартиру или дом всегда очень остро встает вопрос о качественном монтаже электропроводки, зачастую в новых квартирах в целях удешевления квадратного метра площади застройщики оставляют работы по электрике будущим владельцам новых квартир. Все что вы можете увидеть переступив порог своего нового жилища, провод заведенный в квартиру с лестничной площадки.

С чего же начинать при монтаже электропроводки своими руками?

Схема электропроводки в квартире.

Любые строительные работы начинаются с проектно-изыскательских. В нашем случае нам понадобится составить схему монтажа электропроводки.

Составьте чертеж вашей квартиры в масштабе и разметьте на нем все точки подключения розеток, осветительных приборов и выключателей.

Начинать планировать схему монтажа лучше с распределительного щитка, именно через него электроэнергия попадает к вам в квартиру. В нем будут располагаться приборы учета электроэнергии и приборы защиты, которые уберегут вашу электрическую сеть от короткого замыкания. Электрический щит обычно располагается при входе в квартиру на стене, либо в специально сделанной для него нише, второй вариант подойдет для кирпичных стен, в панельках придется довольствоваться настенным щитком, если конечно строители не предусмотрели специальную нишу при строительстве дома. Если щиток находится за пределами квартиры, отличным вариантом будет провести в квартиру медный провод с сечением не меньше 6мм кв. и расположить в квартире еще один электрический щиток. Высота на которой устанавливается распределительный щит колеблется в пределах 1,5-2 метров от уровня пола, чтобы обеспечить удобный доступ к щиту для взрослых и недопустить свободный доступ для детей.

На следующем этапе вам необходимо будет подсчитать количество розеток, осветительных приборов и количество выключателей. Количество розеток в жилых комнатах обычно исходят из правила не меньше 1 розетки на 6 квадратных метров помещения. В кухне и ванной комнате заложите в проект большее количество розеток. Не менее 3-х для кухни  хотя лучше не менее 5-ти. Сами подумайте, сколько приборов сейчас используется современной хозяйкой: холодильник, микроволновка, посудомоечная машина, электрический чайник, блендер, хлебопечка, мультиварка и так далее. С ванной комнатой все несколько проще, обычно хватает 2 розеток. Для стиральной машинки, фена или электрической бритвы. Если планируете устанавливать электроводонагреватель, добавьте еще одну розетку. Только лучше запланировать для ванной комнаты отдельную линию и защитить ее УЗО. Для корридоров и прихожей будет достаточно по 1-2 розетки.

Под осветительные приборы обычно прокладывают отдельную линию. Вам лишь необходимо расчитать количество точек освещения и выключателей.

После того как количество розеток подсчитаноэтого нанесите разметку на стены квартиры. Розетки обычно устанавливаются на высоте 30-40 см от уровня пола, выключатели 1-1,5 метра. Раньше выключатели устанавливали на высоте 1,5 метра, но в современных квартирах все чаще, выключатели устанавливаются гораздо ниже, это становится особенно актуально, если в вашей семье есть маленькие дети, которые просто не достают до выключателей установленных на большой высоте. Планируйте, прокладку электрического кабеля строго вертикально или горизонтально, это убережет вас дальнейшем от случайного повреждения кабеля, при попытке просверлить стену или забить гвоздь.

Монтаж электропроводки в квартире.

Монтаж электропроводки делится на три вида:

1. Открытый — используется там, где невозможно применить скрытый монтаж электропроводки, вы можете наблюдать такую проводку в старых домах и квартирах, когда о скрытой проводке даже и не думали. Сейчас этот тип монтажа практически не применяется, уступив свое место скрытому и комбинированному монтажу.
2. Скрытый монтаж — провод укладывается в стены, широко применяется при монтажных работах в квартирах и коттеджах.
3. Комбинированный — проводка укладывается в специальные каналы, которые крепятся к поверхности стены. Такой тип монтажа обычно используется в офисных помещениях, позволяя электрической сети максимально подстраиваться под потребности энергопотребителей в короткие сроки.

Поскольку ремонт мы с вами делаем в квартире , то разберем более подробно скрытый монтаж электропроводки.

Если дом в котором вы приобрели квартиру панельный, то наверняка строители позаботились о специальных каналах для электропроводки, как правило плиты используемые для стрительства уже имеют специальные каналы для проводки, вам останется лишь протянуть в них электрический кабель и установить розетки и выключатели на их законные места.

Если же стены вашего дома кирпичные то необходимо сделать штробы под проводку. Как альтернативу штроблению можно использовать штукатурку, на неоштукатуренных стенах. Слой штукатурки цементно-песчаным раствором легко скрывает проводку.

Для штробления стен вам необходимо будет использовать перфоратор или болгарку, также вы можете воспользоваться штроборезом, но его проще взять на прокат, чем покупать.

Перед тем как приступить к штроблению необходимо разметить стены под штробу, учтите, что проводить проводку нужно строго вертикально или горизонтально. Под розетки проводите разводку горизонтально на уровне розеток, под выключатели вертикально не доходя до потолка 10-15 сантиметров. Выше проводить проводку не стоит, если в вашей квартире запланированы натяжные потолки, высоко смонтированная проводка может стать препятствием для его монтажа.

Глубина штробы под проводку обычно 1,5-2 см, так что не переусердствуйте со штробой. Для штробления отверстий под розетки и выключатели воспользуйтесь специальной коронкой под розетки, если приобретать коронку нет желания, то просто разметьте отверстие под розетку, просверлите отверстия по окружности и выбейте середину с помощью зубила.

Проводку в штробе крепите с помощью пластиковых хомутиков или на алебастр. Подрозетники в отверстия также крепятся с помощью алебастра, при установке подрозетника делайте запас на толщину шпатлевки, если стена будет дополнительно выравниваться с помощью шпатлевки. После проведения всех отделочных работ подрозетники должны быть заподлицо со стеной.

Выбор автоматов и УЗО для квартиры.

УЗО — устройство защитного отключения используется для защиты от токов утечки.

Обычно в ванных комнатах рекомендуется использовать УЗО до 30мА класса А.

Для розеточной группы рекомендуется использовать автомат на ток 25А типа В и УЗО на 30 мА.А для линии освещения будет достаточно автомата на 10 или 16А типа В.

Вы можете использовать дифференциальный автомат — этот прибор совмещает в себе функции автоматического выключателя и УЗО и защищает вас и от токов утечки и от коротких замыканий.

Выбор проводов для проводки квартиры.

Для монтажа электропроводки лучше использовать медный провод, т.к. он лучше проводит ток по сравнению с аллюминиевым проводом, более гибок и менее ломок. Монтировать медный провод гораздо удобнее, чем аллюминиевый.

Для разводки в квартире обычно используется двух и трехжильный провод ВВГ или ВВГ НГ с сечением не менее 2,5 кв.мм для розеток и 1,5 кв. мм. для освещения.

Если планируется использовать приборы с большой мощностью, например электрическая плита или стиральная машина, то сечение следует увеличить до 4 кв. мм.

Соединять проводаможно тремя разными способами: скруткой, пайкой и с помощью клемм. Третий вариант будет наиболее практичен в домашних условиях, клеммы надежно удерживают кабель. Скрутка использовалась раньше, но сейчас специалисты считают такой вид соединения самым не безопасным. Пайка намного надежнее скрутки, но отнимает много времени и требует специализированного оборудования. Как альтернативу обычной скрутке можно использовать бандажную скрутку, при которой два провода соединяются мягким медным проводом меньшего сечения.

Мы рассмотрели основные моменты монтажа электропроводки в квартире своими руками. Теперь можно приступить к практике. Следующее видео закрепит все прочитанное вами и ответит на некоторые вопросы, которые мы могли пропустить.

Видео о самостоятельной электропроводке в квартире

Только не забывайте о технике безопасности, все работу с электропроводкой проводятся при обесточенной сети, а проводка подключается к автоматам в последнюю очередь, после того как все работы по монтажу электропроводки закончены, все оголенные концы проводов заизолированы и не пересекаются между собой.



Вконтакте

Facebook

Twitter

Google+

Одноклассники

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

  • Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
  • Разводка методом разветвления;
  • Отсутствие автоматических устройств защитного отключения;
  • Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

Если:

  • дом построен более 20 лет назад,
  • в квартире искрят розетки,
  • розетки выходят из строя,
  • при включении электроприборов ощущается запах паленой изоляции,
  • провода легко ломаются,
  • через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое

Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.

Также понадобятся 2 шины

Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.

Реле напряжения

Приобрели проверенное временем реле напряжения Зубр.

У него мощные клеммники

Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.

Автоматы и УЗО CHINT

Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.

Щиток в разобранном состоянии

Разберем наш ящик для того, чтобы было удобно с ним работать.

Приборы установлены

Теперь можно заняться установкой приборов.

По ручке отвертки будем гнуть провод

Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.

Сделали петлю

Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.

Получилось некоторое подобие гармошки

Вот такая получилась «гармошка».

На каждом приборе закрепили фазу

Осталось ее вставить и обжать клеммы.

Чтобы гармошка не мешала, петли загнуты внутрь

Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.

Подготовили провод для подключения УЗО

Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.

Черным проводом подключили ноль

Аналогичным образом подключаются другие проводники.

Напряжение 232 вольта

Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.

После срабатывания УЗО

После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Полезные советы

  • Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
  • Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
  • Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
  • Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
  • Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Закрепление проводов и коробок

Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания. Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.

Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.

Использование розеток и высота проводки

Если в одной из комнат на общей стене находятся розетки и планируется расположить такие же на противоположной стороне, разрешается сделать разводку не от коробок, а просто объединив их проводами.

Правильная схема разводки электропроводки в квартире должна предусматривать возможные риски повреждений. Чтобы предотвратить доступ к электрическим проводам домашним питомцам, маленьким детям и самим не запинаться их можно спрятать в стене.

Размещаются провода, отступив от потолка 10-15 см. На этом уровне обычно не вешают картины или фотографии, поэтому риск повреждения будет минимальным. Но если в комнате планируется устанавливать подвесной потолок, то расположение кабелей будет зависеть от его конструкции.

Тщательно выбирайте высоту розеток

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

  • На ввод и к самым мощным потребителям – 4 мм2.
  • К силовым розеткам – 2,5 мм2.
  • Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм2.

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

  • Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
  • Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
  • Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
  • Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
  • нг ‒ негорючая изоляция.
  • Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
  • 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм2.

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках

Особенности крепления проводки

При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.

Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.

Иногда нужно штробить как стены, так и пол

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

Методы электроразводки

Монтаж электропроводке в однокомнатной квартире может быть выполнен открытым, закрытым или скрытым под элементы конструкции способом.

Открытый способ подразумевает прокладку без использования дополнительной изоляции. Это самый дешевый и опасный метод, который желательно не применять на практике. При крайней необходимости следует использовать провода с надежной изоляцией.

Разводку проводов открытым методом иногда делают в пластиковых коробах или гофрорукаве. Применяется в офисах и в общественных заведениях.

Кабели можно спрятать под облицовочный материал, которым обшиты или покрыты стены. Например, убрать под гипсокартон или штукатурку.

Самым популярным и безопасным способом является закрытая электроразводка в штрабе или проложенная в специальной трубе. Это возможно, только если на стадии строительства в стены, потолок или пол были вмонтированы эти трубы.

На фото разводка электрики своими руками

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Составление схемы электропроводки для частного дома

Электропроводки в квартире и в частном доме могут значительно отличаться между собой, в связи с определёнными особенностями постройки, расположения помещений, использованных строительных материалов. Соответственно, схема так же потребует к себе дополнительного подхода.

  1. Наиболее часто для частных домов используется схема, разработанная следующим образом: на фасаде находится общий автоматический выключатель, к которому подключается кабель, питающий общий распределительный щиток в доме. Со щитка осуществляется подача и распределение электроэнергии по всем помещениям.
  2. Для того, чтобы обеспечить беспроблемную эксплуатацию и обслуживание сети, во время проектирования схемы  разбейте систему на группы по определённым типам. Например, поэтажно, покомнатно, или по принципу «освещение – силовые потребители – внешние коммуникации». Учитывайте токовые нагрузки на каждую группу отдельно.
  3. Соединять группы потребителей между собой нужно, используя дополнительные автоматические выключатели, установленные в распределительном щитке. В некоторых случаях, например, когда подключаются потребители, работающие в агрессивных условиях, подключаются такие элементы защиты, как УЗО.
  4. При расчёте схемы используйте план дома. Таким образом вам будет проще опираться на индивидуальные особенности постройки.

Помните основные рекомендации при монтаже электропроводки своими руками в любых помещениях:

    • Фаза разрывается выключателем;
    • Для каждой комнаты рекомендуется как минимум одна распределительная коробка;
    • Такие приборы, как стиральная машинка, бойлер, кондиционер, желательно запитать от отдельных магистралей, чтобы обеспечить заземление корпуса.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.

Watch this video on YouTube

Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию
Следующая Инженерия Розетка с таймером: как использовать умное устройство дома

Как монтируется электропроводка в квартире своими руками

Квартирная электропроводка является важной и неотъемлемой частью жилья современного человека. От качества ее монтажа зависит не только работоспособность всех потребителей электрической энергии, но и в первую очередь безопасность людей. Именно по этой причине электропроводка в квартире должна выполняться в соответствии с некоторыми правилами, их мы и рассмотрим сегодня на сайте stroisovety.org.

Монтаж электропроводки своими руками и его принципы

Разводка электропроводки в квартире – процесс довольно сложный, требующий огромного багажа знаний и умений. Чтобы было проще понять всю запутанную систему всевозможных кабелей, для начала необходимо освоить принципы построения квартирной электрической схемы.

Свое начало квартирная электропроводка берет в распределительном щитке, который является своего рода узлом безопасности, попутно отвечающим за равномерное распределение напряжения между всеми потребителями электроэнергии. Здесь сосредоточена огромная масса автоматических выключателей, устройств защитного отключения, электрический счетчик и даже защита от перепадов напряжения. Все эти приборы как нельзя лучше позволяют обезопасить работу электрической цепи и сделать ее функционирование оптимальным.

Электропроводка в квартире – распределительный щиток

Каждый автомат, установленный в щитке, отвечает за подачу электрической энергии либо к отдельному прибору, либо в отдельно взятое помещение квартиры. Здесь принцип простой – потребитель, для нужд которого требуется более чем 1,5кВт электроэнергии, должен иметь отдельный элемент защиты в виде автоматического выключателя. В качестве такого потребителя с одинаковым успехом может выступать как стиральная машина или водонагревательный бак, так и отдельно взятое помещение в целом, со всеми своими суммарными нагрузками.

От автоматического выключателя по мощным проводам сечением в четыре квадрата электроэнергия подается в распределительную коробку, располагающуюся в каждом помещении квартиры. Именно в этой коробке и происходит подключение всех розеток и цепей освещения комнаты.

План электропроводки квартиры и роль распределительной коробки

Монтируя электропроводку в квартире своими руками, следует понимать важность распределительной коробки – как и электрощиток, она отвечает за равномерность распределения энергии между всеми потребителями той или иной комнаты.

Очень важным моментом в прокладке проводов к розеткам и освещению является правильное соблюдение сечения используемого провода. К блокам розеток напряжение подводится кабелем сечением 2,5 квадрата, а освещение монтируется проводом в 1,5 квадрата.

Если для розеток использовать более тонкую проводку, то в один прекрасный день она может оплавиться от высоких нагрузок и перегореть. Последствия такого халатного монтажа электропроводки в квартире могут быть катастрофическими.

Монтаж электропроводки в квартире фото

Существуют и другие схемы разводки электропроводки в квартире. Некоторые мастера дополнительно разделяют розетки и освещение каждой комнаты на отдельные группы, которые снабжают индивидуальным автоматическим выключателем. В принципе, для квартиры такая сложная схема не нужна: во-первых, она требует наличия более массивного электрического щитка, во-вторых, больше затрат на необходимые материалы.

Положительным моментом такой схемы разводки являются только мнимые удобства эксплуатации – если нужно провести ремонт розеток, то цепь освещения останется работоспособной. Такая электрическая цепь хорошо себя показала в огромных помещениях, где нагрузка от приборов, подключаемых к розеткам, приравнивается к нагрузке от цепи освещения. В квартирах такого практически не бывает.

Роль защитного заземления в квартирной проводке и где его взять

Современная квартира в плане ее электрических составляющих представляет собой большое нагромождение всевозможных бытовых приборов, полноценная, долговечная, а главное безопасная работа которых просто невозможна без защитного заземления. Взять, к примеру, водонагревательный бак или стиральную машину – думаю, многие ощущали легкое пощипывание тока при прикосновении к ним в процессе работы. А ведь эти разряды могут быть и сильнее – при выходе из строя некоторых элементов защиты поражение током от незаземленного прибора может быть смертельным. Именно для этих целей и необходимо присутствие защитного заземления в цепи электрической проводки квартиры.

Прокладка электропроводки в квартире – заземление

В идеале контур заземления должен присутствовать в каждом многоквартирном доме, но в большинстве строений прошлой эпохи его просто нет. В этих домах роль заземляющего элемента выполняют металлические конструкции здания, которые и страдают от такого обращения в первую очередь. Стальные водопроводные коммуникации бьются блуждающими токами и выходят из строя раньше времени, металлические соединения плит панельных домов также потихоньку разрушаются, но главное, под угрозой находится человеческая безопасность.

Какой же выход из сложившейся ситуации? Где взять защитное заземление? Если копнуть глубже, то по сути, заземление имеется в каждой квартире, оно подается по одному из двух проводов, питающих квартиру, и именуется «0». Это не секрет для тех, кто немного знаком с законами электричества. Чтобы хоть как-то заземлить электрические приборы, в процессе прокладки электропроводки в квартире необходимо выполнить так называемое зануление.

Электропроводка в квартире своими руками – зануление

Выглядит этот процесс примерно так. Вся разводка монтируется трехжильным проводом, один из которых будет играть роль заземления. Он подключается к соответствующему разъему розеток и клемм некоторых электрических приборов.

Очень важным в процессе устройства зануления или, как его правильно называют, «повторного заземления», является правильно определить место соединения заземляющего провода с нулем электрической проводки.

Скажем так, непосредственно в розетках или возле приборов перемычек между «0» и землей ставить нельзя – это чревато замыканием с большим фейерверком и возможно даже пожаром. Правильно выполнять повторное заземление непосредственно в распределительном щитке, в этом случае вероятность срабатывания элементов защиты приравнивается к 100%.

Ну вот, в принципе, и все основные требования, согласно которым монтируется электропроводка в квартире. Самое главное, не забывайте одну прописную истину – любые работы с электрической энергией должны выполняться при отключенном питании. От этого зависит ваша жизнь!

Автор статьи Александр Куликов

Сколько стоит разводка дома?

Если вам интересно, сколько стоит подключение к дому, то вы пришли к правильному сообщению в блоге. Этот пост поможет вам разобраться во всех тонкостях подключения к новому дому.

Типичный новый дом стоит от 15 000 до 20 000 канадских долларов. Это соответствует большинству минимальных требований электрического кодекса 2018 года. Это при условии, что вы не переборщите с проводкой.

25 советов, сколько стоит подключить дом.

1. Следует ли мне обратиться к генеральному подрядчику, чтобы узнать, сколько стоит электромонтаж в доме?

Итак, первое, что вам нужно спросить себя, — сколько головной боли вы хотите, когда дело доходит до того, сколько стоит электромонтаж. Очевидно, вы могли бы заключить контракт на это самостоятельно, но если вы наймете генерального подрядчика, он снимет с вас всю головную боль.

Генеральный подрядчик, который хочет сесть и вместе с вами разработать планы или чертежи, чтобы выяснить, какими будут ваши электрические требования.Существует ряд основных правил кода, которым вы должны следовать для минимального количества вилок и переключателей, но мы рассмотрим это позже.

Итак, сколько стоит подключить дом? В настоящее время стоимость нового строительства в среднем составляет около 15 000 долларов. Это канадские доллары. Они могли бы быстро выйти из-под контроля, если бы у вас была куча наворотов для проекта.

Генеральные подрядчики добавят от 10 до 15% к счету за электриков в качестве платы за обработку для работы с проектом.Так они получают прибыль и покрывают расходы на управление проектом.

Генеральный подрядчик обычно дает вам пособие на освещение, чтобы вы могли выбрать осветительные приборы, которые установит электрик. Генеральный подрядчик сделает проект для вас безболезненным или максимально безболезненным.

2. Должен ли я сам выполнить электромонтаж в доме с помощью электрика?


Электрик может вам прямо сказать, сколько стоит электромонтаж дома.Обратной стороной этого является то, что в ваше расписание добавится много планирования.

Вам нужно будет назначить электрика для всех других суб-профессий, работающих над проектом. Иногда бывает сложно уложиться в сроки и графики, особенно когда другие суб-сделки могут быть заняты или не привыкли работать друг с другом.

3. Что включает в себя процесс планирования?


Самая сложная часть процесса планирования — это организация всех дополнительных сделок.Будет очень сложно составить график, и все будут работать вместе со всеми. Очевидно, первое, что вам нужно сделать, это заделать землю, чтобы установить подвал или бетонную плиту. Вам также необходимо будет получить ряд разрешений на установку канализации, воды и т. Д.

Планы обязательны. Чтобы увидеть, что мы рекомендуем… ..

4. Есть ли разрешения?

Ваш электрик выдаст вам разрешение в местном коммунальном хозяйстве или в разрешительном отделе, отвечающем за проведение проверок.Вам также необходимо разрешение на строительство, чтобы электрик мог использовать номер разрешения на строительство для получения разрешения на электричество.

На новый дом разрешение обычно составляет несколько сотен долларов. В вашем разрешительном счете также будет указана плата за подключение к электросети и, возможно, за грузовик. Это разрешение дает вам три или четыре проверки. Инспектор может приехать и осмотреть электропроводку на нескольких этапах строительства.

Первую очередь строительства можно назвать черновой.Это после того, как будет сделана грубая проводка и начаты стены. После этого осмотра можно устанавливать утеплитель, пароизоляцию и гипсокартон.

Обычно проводится дополнительная проверка временного электроснабжения, чтобы можно было построить дом. После того, как грубая проводка будет завершена, вы можете подключиться к электросети.

Потребуется еще один осмотр, и это даст вам возможность строить дома. Это для того, чтобы можно было включить источник тепла или вентиляторы для засыпки сухих трещин.

Обычно в конце проекта проводится одна заключительная проверка, чтобы убедиться, что все сделано правильно и завершено.

5. Служебный подъезд какого размера мне нужен?

Таким образом, служебный вход действительно зависит от требований в доме. Большинство силовых сетей составляют 200 А, а некоторые могут достигать 400 А.

Это фактическое требование контролирующего органа, чтобы это выполнялось в соответствии с электрическими нормами.

Фактический размер электричества будет во многом определяться источником тепла в доме.Например, если у вас есть пропан или масло. Скорее всего, вам понадобится электрическая сеть на 200 А, а не на 400.

6. Что дороже: подземная или воздушная электроэнергия?

Очевидно, что подземный сервис стоит дороже, чем воздушный. Когда у вас есть подземная служба, вам приходится иметь дело с рытьем траншей и трубами.

В дополнение к этому вам также нужно будет проложить коммуникационные трубы для вашего телефона и кабель, чтобы пройти в дом.Это добавляет дополнительных трудозатрат к работе, и фактический кабель может быть более дорогим в эксплуатации.

От опоры до дома, тогда, если у вас был обычный тройной кабель, поставляемый местным коммунальным предприятием.

7. Какая сила тока мне нужна для дома?

Как уже упоминалось выше, ваш источник тепла во многом зависит от того, какое электрическое обслуживание вам потребуется в доме. Другое крупное энергопотребляющее оборудование также имеет непосредственное отношение к этому, например, гидромассажные ванны и бассейны с тепловыми насосами.

Тепловой насос — это один из крупнейших потребителей электроэнергии, который может быть в вашей электрической системе. Иногда тепловые насосы для бассейнов могут потреблять до 60 А. Это часто приводит к потреблению электроэнергии 400 А.

8. Влияет ли мой вид нагрева на требуемую мощность?

Да, вид нагрева влияет на то, сколько вам нужно энергии. Некоторые большие тепловые насосы имеют резервное электрическое напряжение до 125 А. Это потребляет большую часть ваших 200-амперных электрических сетей, поэтому рекомендуется перейти на 400-амперный.

Как показывает практика, инспекционный отдел не любит видеть систему электрического обогрева мощностью более 20 кВт или 20000 белого цвета при токе в 200 ампер. Источниками являются как электрическое тепло, так и резервный тепловой насос.

9. Сколько розеток мне нужно в каждой комнате?

Минимально допустимое количество вилок в соответствии с электрическими нормами 2018 года — каждые 12 футов свободного пространства на стене. Шнуры для ламп для большинства бытовых приборов, радиоприемники и т. Д. Поставляются только со шнуром длиной 6 футов.

12 футов — это максимальное расстояние между розетками, при котором вы можете дотянуться до розетки из того места, где у вас установлена ​​лампа, вдоль стены.Если у вас есть пространство в стене между дверью спальни и дверью шкафа в 3 фута или более, и вам также потребуется розетка.

Это относится ко всем помещениям, за исключением кухни, коридора и ванной комнаты. На кухне на каждые 3 фута столешницы должна быть заглушка.

10. Сколько света мне нужно в каждой комнате?

Вопреки распространенному мнению, на самом деле вам не обязательно устанавливать какие-либо осветительные приборы на потолке в комнате.Вы действительно можете заменить розетки на лампы.

Настенные розетки с переключателем могут быть хорошими, и вы можете установить выключатель у двери, когда входите в комнату. Мы говорим, сколько стоит подключить дом, это может помочь снизить цену.

11. Горшки стоят дороже или обычные лампы дороже?

Да, горшечные светильники обычно стоят дороже, установленная цена на горшечные светильники может колебаться от 30 до 70 долларов. В зависимости от стиля такой горшки вы выбираете установку.Они также дают меньше света, чем центральный светильник. Однако они очень популярны и могут неплохо смотреться в ее комнате.

Подробнее о горшках….

12. Могу ли я выбирать высоту вилок и выключателей?

Были внесены изменения в электротехнический кодекс 2018 года, а также строительные нормы и правила, согласно которым выключатели света должны находиться в недоступном для инвалидов месте. Максимальное расстояние 44 дюйма до нижней части переключателя света теперь является обязательным.

Обычно мы устанавливаем розетки на расстоянии от 14 до 16 дюймов от дна розеточной коробки на готовом стенном пространстве.

13. Какой самый дешевый способ подключить дом?

Говоря о том, сколько стоит подключить дом, самый дешевый способ — это максимизировать количество розеток и розеток в одной цепи. Это сократит количество выключателей, требуемых при включении питания панели. У более профессиональных электриков также есть методы прокладки проводов, чтобы сэкономить на проводе.
Кодекс также не требует от вас подключения проводов к подвалу для подачи электроэнергии. Вы можете покинуть подвал на любой день по дороге при минимальном освещении и датчике дыма.Розетку обычно ставим еще и у панели.

14. Кто подключает все коммуникации, например, водяной насос и т. Д.?

Большинство электриков обеспечивают питание водяного насоса, они также подключают реле давления и выключатель стартера, если у вас есть насос для глубоких скважин. Фактические провода, идущие к самой скважине, обычно устанавливаются скважинной компанией. Что касается бака с горячей водой, мы обычно запускаем кормление. Однако отключение мы не включаем, пока сантехник не подтвердит наличие воды в баке.

То же самое и с другими коммунальными службами в доме. Мы часто подключаем корм к посудомоечной машине и подаем к источнику тепла, если это источник центрального отопления. Сантехник или установщик системы отопления обычно подтверждают, что вода поступает в соответствующие приборы, и проводят контрольную проводку или термостаты в системе центрального отопления.

15. Могу ли я выбрать, какие вилки и переключатели мне выбрать с точки зрения стиля?


В большинстве случаев электрик предоставит вилки и выключатели стандартного типа, то есть обычные розетки с двумя круглыми кругами.Переключатели будут в обычном стиле.

Если говорить о том, сколько стоит подключить дом, используя стандартные вилки и выключатели, это хорошая идея. Вы можете перейти на вилки и выключатели квадратного типа, но это будет стоить.

Они почти вдвое дороже обычного стиля. Это также увеличивает стоимость, если вам нужны таймеры или диммеры.

16. Сколько детекторов дыма нужно, чтобы проехать по коду?

Начиная с электрического кодекса 2018 года, вам не требуется вводить слово в детектор дыма с резервным аккумулятором, подключенным к цепи освещения.Это сделано для того, чтобы вы не могли отключить питание на панели выключателя, не потеряв свет. Из-за них вам очень сложно их отключить.

Кроме того, вам необходимо иметь по одному датчику дыма в каждой спальне и по одному датчику дыма на каждом уровне жилого помещения. Вам также понадобится детектор дыма в вашем гараже с надписью «Угарный газ».

В большинстве новых домов имеется от 8 до 10 детекторов дыма, соединенных вместе проводами с резервной батареей. Так что, если один сработает, они все сойдут и сведут вас с ума.Также требовалось менять батарею каждые шесть месяцев.

17. Кто заботится об организации таких коммуникаций, как телефонный кабель и Интернет?

Ваш электрик может сделать это за вас, и часто бывает полезно попросить его сделать это. Они сделают намного более аккуратную работу, чем ваш местный оператор связи.

Они могут проложить провода для шпилек обратно в центральное место, где мы можем быть подключены к вашему провайдеру. В основном мы используем RG 6 для кабеля и cat 6 для телефона связи и Интернета.

Мы обнаруживаем, что количество проводов в домах людей становится все меньше и меньше. Все идет через концентраторы беспроводного Интернета, это хорошо, потому что снижает стоимость общей проводки до дома.

18. Сколько внешних вилок мне нужно?

По коду требуется только одна внешняя вилка, однако рекомендуется установить больше внешних вилок. Некоторым людям нравится иметь по одной внешней вилке с каждой стороны дома, а также внешние вилки в потолке.Обычно он переключается, так что вы можете подключить рождественские огни и выключить их.

19. Как снизить стоимость?

Если вы собираетесь управлять проектом самостоятельно и лучше всего получить три предложения от трех разных электриков. Постарайтесь использовать минимум простых элементов для электрических требований, чтобы снизить стоимость. Вы всегда можете добавить больше в проект позже, когда проект плагина будет близок к завершению.

20. Влияет ли торговая марка панели на цену.


Да, марка панели влияет на цену. Сегодня на рынке представлены три основных бренда: GE или Siemens, Square D и Eaten. Eaton будет наиболее экономичным и доступным продуктом. Square D будет в верхнем ценовом диапазоне. Хотя Square D имеет гораздо лучший рейтинг поездок и прослужит всю жизнь.

21. Могу ли я самостоятельно выполнить электромонтаж, чтобы сэкономить деньги?


В зависимости от выбранного вами электрика, они могут позволить вам помочь с проектом, если вам будет удобно.Хотя вы не можете проложить провода или два соединения, они могут позволить вам надежно прикрепить коробки к стене и помочь навести порядок в беспорядке, что сэкономит на трудозатратах.

22. Нужно ли мне подключить провод к подвалу сейчас или можно будет сделать это позже?

Если у вас есть подвал, а не плита на уровне, вам не нужно подключать подвал с помощью кода. Согласно нормам, у вас должен быть только один светильник, одна вилка и детектор дыма.

Вы можете закончить проект, а также закончить подвал по дороге, в то время как вы можете закончить дополнительную проводку.Это, естественно, добавит проекту несколько тысяч долларов, если вы выберете подвал заранее.

23.Кто подключает коммуникации на кухне?


Электрик обычно подключает прибор за вас, например, устанавливает вытяжку для микроволновой печи или подключает посудомоечную машину. Кроме того, если у вас есть варочная панель или настенная духовка, их также необходимо подключить к электросети.

Иногда вы добавляете освещение под столешницей в проект, который электрик может подключить за вас.

24. Какие гарантии я получаю на проводку?

Любой хороший сертифицированный электрик предложит вам как минимум годовую гарантию на качество изготовления деталей и работы. Мы всегда предлагаем это нашим клиентам просто в знак доброй воли.

25. Кто все согласовывает с энергокомпанией?

Ваш электрик все согласовывает с энергокомпанией. Они получат все необходимые разрешения и назначат для вас все встречи с осмотром.Вам придется заплатить им, чтобы они оплатили счет за разрешение. Первоначально вам придется самому позвонить в энергокомпанию и запросить новый счетчик.

Ваш электрик не может сделать это за вас, так как счет вашего счетчика должен быть оплачен вашей энергетической компанией.

Подробнее о том, как снизить счет за электричество, можно узнать здесь.

Как провести электрические провода через готовые стены в вашем доме

Следует избегать приклеивания некрасивой электропроводки к плинтусам в доме.Это испортит интерьер вашего дома и может стать угрозой безопасности для детей и домашних животных. Вместо этого вам следует пропустить электрические провода через готовые стены, чтобы сохранить безопасность и внешний вид вашего дома. При этом никто не хочет идти пробивать дыры в стене только для того, чтобы установить в спальне новую розетку. Чтобы помочь вам избежать дорогостоящих ошибок, мы составили список советов, которые помогут вам установить электропроводку в вашем доме.

Подготовка электропроводки

Каждый штат имеет свои собственные кодексы и правила, когда дело касается работ по техническому обслуживанию домовладельцев.Для проекта, разрешенного в одном месте, может потребоваться разрешение в другом. В Нью-Джерси вам нужно будет нанять лицензированного электрика для прокладки или замены электрических проводов в готовой стене. Вот некоторые из низковольтных проектов, с которыми домовладельцы могут справиться без электрика.

Электромонтажные проекты, которые можно выполнить без электрика

-Светильники на 20 ампер и менее

-Интернет-кабели

-Телевизионные кабели

-Телефонные кабели

-Компьютерное оборудование

-Дверные звонки

Если вы не уверены в требованиях к разрешению для работы, которую хотите выполнять, позвоните своему электрику, чтобы выяснить это.Если вам неудобно пробовать это самостоятельно, вызовите сертифицированного специалиста в вашем районе, чтобы получить помощь.

Подробнее: Преимущества использования труб PEX

Расходные материалы, необходимые для прокладки проводов через потолок или стену

Перед тем, как протянуть электрические провода через готовую стену или потолок, убедитесь, что у вас есть все необходимые инструменты. Для такого проекта вам нужно будет вложить деньги в приобретение нужных расходных материалов в хозяйственном магазине — никаких ярлыков. Ниже перечислены все предметы, которые вам понадобятся:

Принадлежности

— Поиск шпилек высокого качества

-Аккумуляторная дрель

-Flex бит

-Светильные стержни

-Электрическая лента

Пошаговое руководство: Проведите провод через гипсокартон

Просверлить отверстие и протянуть провод через стену — не так уж сложно, правда? Однако есть несколько советов, которые следует усвоить перед началом установки.Прежде всего, убедитесь, что вы пропустите через отверстие в стене больше проволоки, чем вам нужно. Мы говорим о 5-6 дополнительных футах провода. Чем их больше, тем легче будет зацепить его своим световым стержнем и протянуть.

Подробнее: Распространенные причины проблем с пилотным светом печи

Если у вас есть гибкая насадка с отверстием на конце, вы можете использовать ее, чтобы пропустить электрический провод через готовую стену без накаливания. Используйте изоленту, чтобы убедиться, что провод остается на бите, когда вы протягиваете ее.И, конечно же, снимите гибкую коронку со сверла, чтобы случайно не перекрутить проволоку.

Бамперные шары

помогут вам сохранять безопасное расстояние от поверхности стены во время сверления установочного отверстия. Без него может быть сложно держать сверло в нужном месте.

Услуги по ремонту и установке электрооборудования рядом с вами

При наличии подходящих инструментов и хорошего руководства вы можете сэкономить деньги и стать своим электриком. Однако для более крупных проектов или непредвиденных проблем всегда вызывайте лицензированного электрика в Нью-Джерси.Наша команда сертифицированных технических специалистов предоставляет услуги по ремонту электрооборудования, например, замену электропроводки. установка светильников, замена приборов, установка вентиляторов. Позвоните нашим сотрудникам по телефону (732) 201-3305 или запросите встречу онлайн, чтобы получить помощь. Ничто не заменит натренированные глаза и руки опытного электрика. К тому же, возможно, вы сможете кое-что узнать у Team Electric, пока мы будем посещать ваш дом.

Электропроводка дома в Солт-Лейк-Сити

Если вам нужны электромонтажные работы в Солт-Лейк-Сити, вам нужно нанять профессионалов Whipple Plumbing.Во всех домах в этом районе невероятно сложная электропроводка, которая со временем может выйти из строя. Это сложная система, и вы должны быть уверены, что у вас под рукой будет профессионал, если что-то пойдет не так. Если вам нужно отремонтировать одну розетку или всю систему, наши специалисты готовы помочь. Наймите одного из наших электриков в Солт-Лейк-Сити, чтобы вам больше не доставлять неудобств.

Мы можем работать над различными электрическими проектами

В сегодняшнюю цифровую эпоху домовладельцы больше, чем когда-либо, зависят от электричества.В каждом доме циркулирует так много электричества, что требуется квалифицированный подход, чтобы его правильно отремонтировать. Кроме того, существует целый ряд причин, по которым определенные приспособления больше не работают должным образом. Наша команда хорошо разбирается в многочисленных проектах, и мы можем помочь вам в следующем:

  • Выключатели и защита от перенапряжения
  • Розетки и выключатели
  • ТВ, телефон или спутниковая проводка
  • Электропроводка дома и подвала
  • Нагревательные кабели
  • Ремонт и установка освещения
  • Электропроводка для бассейнов и СПА

После ремонта проводки мы проинформируем вас о том, что произошло.Таким образом вы можете попытаться избежать подобной проблемы в будущем.

Вы можете позвонить нам в любое время, если возникнет сбой в электроснабжении

Большинство людей вызывают электрика только тогда, когда электричество полностью отключается. Однако есть много других признаков неисправности электрической системы. Вам следует связаться с нашими электриками в Солт-Лейк-Сити, когда вы начнете замечать мерцающие огни вокруг вашего дома. Это требует от нас тестирования цепи и некоторых приборов, чтобы увидеть, не перенаправляется ли питание в другое место.

Вы также должны быть осторожны, если заметите искры, выходящие из любого из ваших приборов. Это опасная пожароопасность, и вам необходимо немедленно устранить проблему. Также нужно быть обеспокоенным, если вы обнаружите горячие розетки или выключатели. Когда вы идете отключать что-то, а там невероятно жарко, нужно быть обеспокоенным. Вы должны пока оставить эту розетку в покое.

Вы также должны быть осторожны, если замечаете странные шумы, исходящие от светильников. Вы не должны слышать никакого электрического жужжания.Наконец, вам нужно знать о странных запахах. Это может быть воздуховод или горение масла. Это проблема, потому что она может загореться, если ее не устранить сразу.

Необходимо избегать электромонтажных работ

Многие домовладельцы в Солт-Лейк-Сити считают, что они относительно удобны. Это может иметь место для определенных проектов, но вы хотите доверить электромонтажные работы профессионалам. Каждый член нашей команды проходит 100 часов обучения каждый год, поэтому они знают, как безопасно найти решение электрической проблемы.

Члены нашей команды знают, какие кабели и провода подходят для вашего дома. Также они знают, как избежать перегрузки розетки. Без надлежащей подготовки никогда не захочется разбираться с проводкой. Вы можете порезаться электрическим током и еще больше повредить систему. Лучше всего доверить тяжелую работу специалистам Whipple Plumbing.

Мы можем отремонтировать любую электрическую систему

Не стесняйтесь обращаться к нам, если у вас есть проблемы с электричеством в вашем доме.Мы готовы помочь вам 24 часа в сутки. Свяжитесь с нами онлайн, чтобы начать.

Электропроводка в квартире своими руками

О том, как сделать электропроводку, можно узнать, прочитав эту статью. Скручивать или нет, соединять провода пайкой или достаточно скрутить, какие гнезда и.

Перед началом установки следует ознакомиться с основными правилами.

Правила электромонтажа

Электропроводка проложена с минимальным расходом материала.При нынешней стоимости цветного металла это позволит существенно сэкономить. Более того, сокращая общую длину проводов, вы сводите к минимуму потери энергии. Каждая квартира имеет общую стену, разделяющую комнаты. Установка может производиться по одному на обе комнаты. Возможен вариант с двумя коробками, которые расположены по обе стороны от стены, но расстояние должно быть минимальным.

Использование розеток и высота электромонтажа

Если в одной из комнат на общей стене есть и планируется разместить такие же на противоположной стороне, допускается электромонтаж не из коробок, а просто соединяя их проводами.

Правильная схема подключения в квартире должна учитывать возможные риски повреждения. Вы можете спрятать их в стене, чтобы домашние животные, маленькие дети и они не споткнулись о электрические провода.

Провода укладываются с отступом от потолка 10-15 см. Картины или фотографии на этом уровне обычно не вешают, поэтому риск повреждения будет минимальным. Но если в комнате планируется установить натяжной потолок, то расположение кабелей будет зависеть от его конструкции.

Тщательно выбирайте высоту розеток

Риски попадания воды

Электропроводку необходимо проложить так, чтобы исключить попадание воды на нее или распределительные коробки. Не устанавливайте розетки или выключатели, а также проводку в помещениях с повышенной влажностью и перепадами температур. Поэтому в туалетах и ​​ванных комнатах проводится только освещение, а наличие электрической арматуры нежелательно.

Примечание!

Если в доме нет контура заземления и проводка ведется двумя проводами, то розетки в этих помещениях использовать нельзя.

Также схема электропроводки не должна предусматривать установку распределительных коробок, выключателей или розеток на наружных стенах и полах.

Пожарная безопасность

При планировании разводки и выборе подходящего сечения проводов нужно учитывать возможность их нагрева и возгорания конструкции. Поэтому провода следует прокладывать как можно дальше от легковоспламеняющихся предметов и элементов конструкции.

Обычно в квартирах соединение проводов в распределительных коробках осуществляется простой скруткой.Для этого нужно очистить соединяемые провода от изоляции примерно в 5 см от концов. С помощью плоскогубцев плотно скрутите их вместе и заизолируйте изолентой или используйте специальные колпачки.

Правильное соединение проводов

Для правильного соединения проводов требуются паяльник, припой и флюс. Каждый очищенный от изоляции провод сначала лужится, а объем впаивается в схему. В этом случае необходимо оставить в ящике небольшой запас провода на случай дальнейших работ.

Способы электромонтажа

Монтаж электропроводки в однокомнатной квартире может производиться открытым, закрытым или скрытым способом под элементами конструкций.

Открытый способ подразумевает укладку без использования дополнительного утеплителя. Это самый дешевый и опасный метод, который не рекомендуется применять на практике. В случае крайней необходимости используйте провода с надежной изоляцией.

Открытая проводка иногда выполняется в пластиковых ящиках или гофрированных шлангах. Применяется в офисах и общественных местах.

Кабели можно спрятать под облицовочным материалом, которым обшивались или покрывались стены. Например, убрать под гипсокартон или штукатурку.

Самый популярный и безопасный способ — это замкнутая электропроводка в трубе или проложенная в специальной трубе. Это возможно только в том случае, если эти трубы были проложены в стенах, потолке или полу еще на этапе строительства.

Крепление проводов и коробов

Если поверхность стен не облицована плиткой, проводку своими руками можно выполнить с помощью алебастра.Шпателем наносится материал на небольшой участок стены и вдавливается проволока. Алебастр быстро застывает, придется подержать проводку 30-40 секунд до полного высыхания. Расстояние между точками крепления не должно превышать 50 см, а кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбивают в швы между строительным материалом.

Примечание!

Расстояние между крепежами желательно делать небольшим, в зависимости от веса выбранного кабеля.

Крепежные скобы могут быть изготовлены из гвоздей. Вбив в стену наполовину, их загибают молотком, образуя необходимое крепление.

Особенности крепления электропроводки

Есть один недостаток при креплении электропроводки к стенам с использованием только алебастра. Раствор быстро сохнет и нужно постоянно перемешивать свежий. Скобы недостаточно надежно удерживают провод и могут отвалиться во время ремонтных работ. В процессе крепления гвозди могут повредить провод и вызвать короткое замыкание, незаметное для установщика.

Электропроводку на кухне лучше закрепить скобами и дополнительно покрыть алебастром или шпатлевкой. В этом помещении обычно прокладывают тяжелые кабели, рассчитанные на большую нагрузку, поэтому расстояние между кронштейнами следует уменьшить.

Иногда требуется проделать пазы как в стенах, так и в полу.

Стружка стен

Ручная стружка проще и быстрее. Стены в обычных квартирах покрывают известковой или цементно-известковой смесью, толщина которой не превышает сантиметра.Он имеет невысокую прочность, поэтому, если использовать обычную отвертку несколько раз в одном месте, получится хороший кусок, которым можно проложить провод. Если отделка выполнена из достаточно прочного материала или ее глубина недостаточна для разводки, то придется воспользоваться специальным инструментом. Для этого отлично подойдет болгарка или.

Продольная резка в панельном доме

В таких постройках все стены, потолки и полы имеют повышенную прочность. Преимущество этих поверхностей в том, что они плоские.Штробать их не желательно. Такая электропроводка в квартире отнимает много времени, от нее много пыли и шума. Если устанавливаются подвесные потолки платиновые, то идеальным вариантом будет выполнение электромонтажа открытым способом. В этом случае кабели следует прокладывать под потолком с помощью гофрированного шланга или монтажной коробки. Подвесной потолок должен полностью скрывать электрические провода.

При утеплении стен изнутри материалом можно скрыть проводку.Проводить электромонтаж можно только в том случае, если стены не промерзают при низких температурах и на них не образуется конденсат. Провода прокладываются на уровне пола, потолка, в швах панелей. Специальные плинтусы доступны как для пола, так и для потолка. В них есть полости для прокладки кабеля. Для того, чтобы установить розетки и выключатели, стены придется раскопать.

Как сделать видеомонтаж:

В контакте с

Видите неточности, неполную или неверную информацию? Вы знаете, как сделать свою статью лучше?

Хотите предложить фотографии по теме для публикации?

Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Сколько стоит ремонт дома? Справочник по бюджету

Фото: depositphotos.com

  • Типичный диапазон: от 555 до 2281 долларов
  • В среднем по стране: 1402 доллара

По мере развития технологий растет и потребность в питании новых устройств, игровых компьютеров, обогревателей и всех современных электрических периферийных устройств. дома. Старая проводка, которая не была модернизирована, часто оказывается недостаточной для работы этих элементов. В результате срабатывают автоматические выключатели из-за перегрузки электрических цепей и плохой работы. Старая электропроводка также может представлять опасность возникновения пожара, поэтому затраты на замену электропроводки в доме следует рассматривать как вложение средств в безопасность как дома, так и его жителей.

Приведение проводки в старом доме к нормам — обычно одно из первых улучшений, которые домовладелец пытается сделать. В зависимости от того, где находится дом, его размера и других факторов, таких как тип стены, замена электропроводки обычно будет стоить от 555 до 2281 долларов, но в особых случаях общий счет может превысить 5000 долларов. На национальном уровне большинство домовладельцев будут платить около 1402 доллара. Потребуется местный электрик, так как это не проект DIY.

Не беритесь за электромонтажные работы самостоятельно

Ваш лучший выбор — это квалифицированный электрик с высшей квалификацией.Получите бесплатные оценки от ближайших к вам экспертов.

+

Факторы при расчете затрат на ремонт a H o используйте

Окончательная стоимость ремонта дома зависит от многих факторов, в том числе от количества комнат, нуждающихся в ремонте, типа комнат и наличия дома. также потребуется модернизировать сервисную электрическую панель. В общем, электромонтаж дома стоит от 6 до 8 долларов за фут, и следующие соображения повлияют на стоимость.

Размер дома и возраст

Размер дома является важным фактором при оценке затрат на его ремонт.Строительные нормы и правила требуют определенного количества розеток в зависимости от площади стен, поэтому чем больше дом, тем больше розеток. Ремонт небольшого дома площадью 1000 квадратных футов обычно стоит от 2000 до 4000 долларов, в то время как ремонт дома с 3000 квадратных футов жилой площади может стоить от 6000 до 12000 долларов.

Возраст дома также является важным фактором. Дома, построенные в эпоху до использования гипсокартона, часто имели стены из оштукатурки, что затрудняло протягивание проводов через пространство стен, что увеличивало стоимость установки.

Объем проекта

Ремонт дома чаще всего направлен на модернизацию электрических проводов, питающих розетки, свет и переключатели, но в некоторых случаях это может включать дополнительные проекты электромонтажа. Другие типы проводки, такие как установка новых телефонных розеток, добавляют к стоимости около 131 доллара за разъем. Также следует учитывать количество розеток и выключателей; добавление розетки или выключателя стоит от 100 до 185 долларов каждая.

Тип системы и материал

В старых домах часто есть электрические системы на 60 А, которых недостаточно для питания современных приборов и технологий.Более крупные системы на 200 ампер обычно устанавливаются во время переноса проводки, и в результате проект может стоить от 1300 до 3000 долларов. Имейте в виду, что в среднем по стране на изменение проводки всего дома (включая модернизацию до 200-амперной системы) стоит около 1402 долларов.

Рабочая сила и разрешения

Чем дольше будет завершен проект по замене электропроводки, тем больше вы заплатите. Затраты на рабочую силу варьируются от сообщества к сообществу, но в целом вы можете рассчитывать заплатить от 65 до 85 долларов в час на одного работника.

Получение разрешения почти всегда требуется, и местная строительная администрация может захотеть проверить работу электрика, чтобы убедиться, что она соответствует нормам.Стоимость разрешений начинается от 200 долларов США, но может достигаться 900 долларов США, в зависимости от масштаба проекта.

Не беритесь за электромонтажные работы самостоятельно

Ваш лучший выбор — это квалифицированный электрик с высшей квалификацией. Получите бесплатные оценки от ближайших к вам экспертов.

+

Доступность

Электромонтаж — это относительно простой проект при новом строительстве, потому что места для шпилек открыты, что позволяет электрику легко прокладывать провода. Это сложнее в существующем доме, где стойки покрыты штукатуркой или гипсокартоном.Установить провода без разрушения существующих стен может быть непросто. В большом старом доме, где сложно установить новую проводку, стоимость проекта может достигать 20 000 долларов.

Обновление электрической панели

Новая электрическая проводка должна быть подключена к подходящей сервисной панели. Строительные нормы для большинства новых домов требуют установки сервисной панели на 200 ампер. Небольшой старый дом, который ремонтируют, может обойтись панелью на 100 ампер. Панель на 100 А стоит от 50 до 100 долларов, а панель на 200 А стоит от 100 до 200 долларов.Эти цены относятся к стандартным панелям подрядчика, а более качественная отделка повлияет на их стоимость. Когда дело доходит до замены проводки, большая часть затрат приходится на оплату труда.

Типы помещений, в которых проводится ремонт

Электротехнические нормы и правила различаются в зависимости от комнаты. Для работы энергоемких бытовых приборов на кухне, таких как холодильники, духовки и плиты, необходимо больше розеток, поэтому их замена обходится дороже, чем в спальнях. Кроме того, и кухни, и ванные комнаты требуют установки прерывателей цепи замыкания на землю (GFCI), чтобы защитить жителей от ударов, вызванных присутствием воды.Ремонт спальни может стоить от 200 до 800 долларов, в то время как ремонт ванной комнаты стоит в среднем от 1000 до 2000 долларов, а установка нового провода на кухне стоит от 1900 до 3300 долларов.

Фото: depositphotos.com

Дополнительные расходы и соображения

Все проекты реконструкции связаны с непредвиденными расходами, и ремонт дома не исключение. Часто необходимо отрезать части стен для прокладки проводов, и каждый раз, когда обнажается внутренняя часть стены, существует риск найти гниль, плесень или другие повреждения, которые необходимо устранить.Следующие соображения применимы ко многим проектам по замене проводки и могут повлиять на окончательную стоимость.

Проверки

Многие сообщества требуют проверок как новостроек, так и реконструируемых систем электропроводки. Стоимость обычно включена в стоимость разрешения, которая колеблется от 200 до 900 долларов. Осмотр проводится после того, как электрик проложит новые провода, но до подключения розеток и выключателей.

Проемы в стенах

В старых домах с гипсовыми стенами может быть практически невозможно протянуть новые провода через замкнутые пространства стен.В этом случае домовладельцу потребуется нанять дополнительного подрядчика (не электрика), чтобы открыть стены и отремонтировать их после того, как электрик завершит электромонтаж. Для домов площадью 1200 квадратных футов вскрытие стен и замена проводки стоит от 3500 до 8000 долларов. Для домов с ограниченным доступом или гораздо более крупных домов цена может вырасти до 20 000 долларов.

Не беритесь за электромонтажные работы самостоятельно

Ваш лучший выбор — это квалифицированный электрик с высшей квалификацией. Получите бесплатные оценки от ближайших к вам экспертов.

+

Обновления и улучшения

Стоимость модернизации домашней электропроводки обычно составляет от 555 до 2281 долларов, и в значительной степени причина такой огромной разницы в стоимости зависит от типа необходимых обновлений и улучшений. Например, обновление нового дома, для которого требуется только модернизация сервисной панели, не будет стоить почти столько же, сколько замена проводки в старом доме, в котором все еще есть устаревшая проводка с ручкой и трубкой.

Очистка

Если проект по замене электропроводки предполагает открытие стен, это может создать большой беспорядок, оставив груды гипсокартона или штукатурки и планки, которые нужно убрать.К счастью, уборка площадки и вывоз мусора обычно включаются в цену предложения подрядчика по стенам, но никогда не помешает спросить заранее. Местный электрик может не предусматривать уборку в своем предложении. Электрики обычно водят фургоны панельного типа, и у них нет средств вывозить мусор.

Фото: depositphotos.com

Предупреждающие знаки, указывающие на необходимость ремонта вашего дома

Удобство — не единственная причина для ремонта; безопасность также является важным фактором.Стоимость ремонта всего дома колеблется от 555 до 2281 долларов в зависимости от многих факторов. Следующие предупреждающие знаки указывают на необходимость ремонта дома или устранения конкретных проблем с электричеством.

Старая проводка

Десятилетия назад домашняя проводка часто ограничивалась одной розеткой и одним выключателем на комнату, а также одним верхним светом. Электропроводка тогда была в зачаточном состоянии, и необходимости в дополнительных розетках не было. Однако современные домовладельцы имеют доступ ко многим электрическим устройствам, и обновленная проводка жизненно важна для их работы.Старая электропроводка просто не подходит для современных домов.

Выцветшие розетки и переключатели

Черные или коричневые участки на выключателях или розетках — или оплавленные пятна — верный признак того, что что-то не так. Пятна могут быть вызваны ослаблением проводки или подключением к розетке электроприбора, вилка которого не имеет хорошего контакта, что может привести к возникновению дуги или искры, опалившей крышку розетки. Проблема чаще всего в розетке или самом выключателе, а не в проводке. Пункты переналадки могут стоить от 100 до 150 долларов за штуку.

Не беритесь за электромонтажные работы самостоятельно

Ваш лучший выбор — это квалифицированный электрик с высшей квалификацией. Получите бесплатные оценки от ближайших к вам экспертов.

+

Горящий запах

Горящие электрические провода имеют отчетливо едкий запах, и если вы почувствуете его запах, отключите все от розетки или выключите выключатель. Запах гари возникает по тем же причинам, что и обесцвечивание, а иногда и на крышке выпускного отверстия. Однако, если провода в стене расплавились, запах может быть единственным признаком.Отключите выключатель, который обслуживает выключатель или розетку, и не используйте его снова, пока электрик не выяснит проблему.

Мерцающие огни

Огни мигают по разным причинам, в том числе по разным причинам, включая плохо закрепленные лампы и прерывистое питание, что может быть ошибкой электрической компании. Однако они также могут быть вызваны ослаблением проводки, поэтому, если вы проверили лампочки, позвоните в свою электрическую компанию, чтобы узнать, не возникают ли у них перебои в работе. Присутствие мерцающих огней не обязательно означает, что вам нужно переставить проводку во всем доме, но если вы не можете решить проблему, обратитесь к электрику.Будьте готовы платить от 40 до 100 долларов в час за услуги электрика.

Частые срабатывания выключателя

Одним из наиболее распространенных признаков того, что существующая проводка не работает, являются регулярные срабатывания автоматических выключателей. Это признак того, что вы пытаетесь использовать больше электроэнергии, чем может обеспечить электропроводка или сервисная панель. Если вам нужно отремонтировать весь дом, в среднем по стране стоит 1402 доллара, в зависимости от размера и возраста дома. Если вам нужно добавить одну цепь, рассчитывайте в среднем заплатить от 100 до 150 долларов.

Другие предупреждающие знаки

В 1960-х и 1970-х годах во многих домах была проложена алюминиевая проводка. К сожалению, алюминиевая проводка представляет опасность возгорания. Если ваш дом был построен в этот период, а электропроводка еще не была обновлена, рекомендуется сделать это сейчас. Слишком мало розеток — еще один признак того, что пора обновить проводку. В старых домах могла быть только одна розетка на комнату, в то время как современные строительные нормы требуют установки розеток на стене через каждые 6 футов друг от друга.

Фото: depositphotos.com

Стоимость ремонта дома: сделай сам или нанять специалиста

Во многих сообществах ремонт дома не является вариантом «сделай сам». Так же, как зарядка кондиционера фреоном или подключение газовых линий обычно разрешено только профессионалам, выполняется прокладка новой проводки или установка новой сервисной панели. Такие вещи, как установка нового потолочного светильника или замена существующих выключателей на новые, могут быть разрешены, но при изменении электропроводки в доме необходимо знать, какой тип цепи (15-амперный или 20-амперный) требуется в разных местах дома.Ремонтаж также заключается в подключении проводов к сервисной панели, что должен делать только квалифицированный электрик.

Лучше всего нанять местного электрика для выполнения работ. Электротехническая компания обычно взимает от 65 до 85 долларов за час за рабочего. В зависимости от размера и масштабов проекта на электромонтаж дома обычно уходит от 3 до 10 дней.

Не беритесь за электромонтажные работы самостоятельно

Ваш лучший выбор — это квалифицированный электрик с высшей квалификацией. Получите бесплатные оценки от ближайших к вам экспертов.

+

Как сэкономить деньги на ремонте дома

Поскольку о самостоятельном ремонте дома не может быть и речи, многие домовладельцы ищут другие способы сэкономить деньги, нанимая профессионала для выполнения этой работы. Рассмотрите следующие методы, чтобы немного сэкономить на стоимости и по-прежнему пользоваться новыми преимуществами проводки (и дополнительной безопасностью).

  • По возможности старайтесь не открывать стены. Это может потребовать прокладки новых проводов в кабелепроводе, который можно покрасить в цвет стены.Ремонт, необходимый для ремонта стен, если они открыты, может составить от 25 до 30 процентов стоимости проекта.
  • Обеспечьте одновременное выполнение всех необходимых работ по электромонтажу. Конечно, дешевле подключить одну комнату, чем весь дом, но если вы планируете в конечном итоге перемонтировать весь дом, вы обычно можете сэкономить деньги, попросив электрика сделать все это сразу.
  • Если проводка не слишком старая, подумайте о добавлении нескольких новых цепей, а не о ремонте всего дома.
  • Выбирайте панели подрядного качества, особенно если панель не слишком хорошо видна.
  • Если работа требует открытия стен, а вы опытный домашний мастер, спросите, сможете ли вы выполнить замену стен или отремонтировать самостоятельно.
  • Если электрик прокладывает провода по поверхности стены, закрасьте провода вместо того, чтобы нанимать кого-нибудь.
  • После изменения проводки вам, вероятно, потребуется обновить многие домашние устройства. Это может быть еще одна значительная сумма затрат, не включенная в стоимость переналадки, но это простой способ сэкономить деньги, выбрав более дешевую арматуру.
  • Узнайте, когда был построен ваш дом или когда его последний раз ремонтировали. Возможно, вы столкнулись с проблемой с электричеством, которая может быть не связана с возрастом проводки в доме.

Фото: istockphoto.com

Вопросы о стоимости ремонта дома

Помимо наиболее распространенного вопроса — сколько стоит ремонт дома — ответы на следующие вопросы помогут вам убедиться в этом. получить лучшую работу по цене.

  • Не могли бы вы дать мне ставку вместо оценки? Заявка — это твердая цена, которую электрик соглашается не превышать, в то время как оценка — это лишь приблизительная цифра, которая может — и часто так и увеличивается.
  • Не могли бы вы перечислить свою ставку? Вы, вероятно, знаете, что получать предложения от более чем одного электрика — это хорошая идея, но если вы точно не знаете, что каждый электрик включает в заявку, использование самой низкой ставки может быть не лучшим выбором.
  • Возможен ли вариант финансирования? Поскольку ремонт дома может быть дорогостоящим, у вас может не хватить денег для оплаты из кармана. Некоторые электрические компании профинансируют стоимость в течение 2 или 3 лет.
  • Сколько человек займет эта работа?
  • Сколько времени займет эта работа? Мне нужно выходить из дома?
  • Вам нужно открыть стены?
  • Как долго вы в бизнесе?
  • У вас есть рекомендации?
  • Имеете ли вы лицензию и застрахованы? В некоторых штатах электрики должны иметь лицензию и страховку, а в других — нет.Проверьте свои государственные правила.

Не беритесь за электромонтажные работы самостоятельно

Лучше всего выбрать квалифицированного электрика с высшей квалификацией. Получите бесплатные оценки от ближайших к вам экспертов.

+

Часто задаваемые вопросы

Независимо от того, является ли ваш дом небольшим домом в стиле ранчо или большим беспорядочным домом в викторианском стиле, обновление проводки оптимально для работы с современными бытовыми приборами. Если вы подумываете о ремонте своего дома, у вас, вероятно, возникнет несколько вопросов.

Q.Сколько стоит перемонтировать дом площадью 1500 квадратных футов?

Чем больше дом, тем больше будет стоить его ремонт. Средняя стоимость ремонта дома составляет 1402 доллара, но эта цена может увеличиваться или уменьшаться в зависимости от возраста и состояния дома.

В. Могу ли я сделать ремонт дома, не снимая гипсокартон?

Электрик может проложить основные провода между балками перекрытия или между стропилами чердака, а затем протянуть провода через шпильки стены к выключателям и розеткам.В качестве альтернативы электрик может проложить кабелепровод вдоль поверхности стены и пропустить новые провода через трубку кабелепровода. При использовании второго метода канал будет виден, но внешний вид можно свести к минимуму, покрасив его в тон стене.

В. Покрывается ли страховкой ремонт дома?

Может быть — это зависит от индивидуальной политики. Некоторые страховщики считают, что новая проводка снизит риск возгорания, но вам все равно придется платить франшизу.

Q.Когда я должен ремонтировать свой дом?

Если проводка в вашем доме старая, и вы не можете запустить несколько приборов, не включив выключатель, вероятно, пора перепроводить дом заново.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Five D.I.Y. Предложения по электропроводке, которые помогут предотвратить возгорание вашего дома | NFPA

Это было одно из тех писем, от которых просто передергиваешь. За ним следует узел, который располагается внизу живота.Сотрудник прислал мне еще одну ссылку на статью крупного новостного издания «Спросите эксперта» . Только эксперта в кавычки не ставили, как я. Публикация действительно хотела, чтобы читатель поверил, что он получает квалифицированный совет по электричеству от кого-то другого, а не от эксперта. Хотя я почти уверен, что намерение было правильным, совет, к сожалению, не был. Годы работы в сфере строительства не делают человека экспертом во всех областях строительства.Быть мастером-электриком с почти 30-летним опытом работы вместе с другими профессиями не дает мне знаний, необходимых, чтобы рассказать кому-то, как построить структуру своего дома. Я знаю, что многие домовладельцы, работающие самостоятельно (D.I.Y.), обращаются к другим за советом, и что-то, называемое получением ответов от эксперта, безусловно, кажется привлекательным, но электричество и ошибки несовместимы. Когда дело доходит до электроустановок, даже одна небольшая ошибка может воспламенить ад с разрушительными последствиями.

Поскольку эта неделя является Неделей предотвращения пожаров, кажется, что это идеальное время, чтобы обсудить, почему правильная электропроводка так важна для предотвращения пожаров в доме. В марте 2019 года NFPA провело исследование по анализу домашних электрических пожаров на основе данных, собранных в период с 2012 по 2016 год. Один из ключевых выводов исследования гласил: «Пожары в домах, связанные с отказом или неисправностью электросети, вызвали в 2012–2016 годах в среднем 440 смертей среди гражданского населения и 1250 ранений среди гражданского населения, а также примерно 1 доллар США.3 миллиарда в год прямого имущественного ущерба ». Когда вы смотрите на эту статистику, зная, что люди и имущество — это, вероятно, вещи, которые вам дороже всего, может показаться, что автономная электрическая проводка может представлять слишком большой риск. Однако многие по-прежнему предпочитают брать на себя этот риск, часто исходя из предпосылки экономии денег. Но когда дело доходит до защиты вашей семьи и имущества, деньги не должны быть единственным определяющим фактором. Правильное и безопасное выполнение работы должно иметь большое значение.Электрики тратят годы на изучение требований кодов и навыков, необходимых для выполнения установки, чтобы соответствовать этим требованиям. Они также должны посещать курсы повышения квалификации, чтобы не отставать от действующих кодексов, что является условием для продления лицензии. Не вдаваясь в подробности о Лиаме Нисоне, у них есть особый набор навыков, которые они приобрели за свою карьеру, которые позволяют им выполнять работу должным образом. Навыки, которые нельзя получить, прочитав книгу с практическими рекомендациями или получив ответы на свои вопросы в колонке «Спросите эксперта» в периодическом издании.

Я задам такой вопрос: позволили бы вы прооперировать вашего ближайшего близкого врачу, который никогда не проходил ординатуру? Если ваш ответ был «нет», то как может быть оправданным электромонтаж в доме без навыков, приобретенных в течение 4–5-летнего обучения электричеству? Кроме того, учитывая, что при электромонтаже дома, вероятно, будет гораздо больше жизней на карту, чем одному человеку, подвергающемуся операции, можно утверждать, что это было бы непостижимо. Тем не менее, это происходит каждый день, многократно, домовладельцами, которые решают пойти на такой риск.Это также не коммерческий шаг, чтобы гарантировать, что электрикам достанется вся работа. В обозримом будущем работы больше, чем электриков, которые ее выполнят. Моя просьба основана исключительно на вопросах безопасности, а также на том, чтобы домовладельцы видели и в полной мере принимали во внимание неизмеримый риск, который они подвергают себе, своим семьям и своему имуществу, выполняя электромонтажные работы, для которых они не имеют должной подготовки. И хотя я знаю, что не смогу помешать каждому выполнять свои собственные электромонтажные работы, я могу предложить следующие предложения, которые помогут снизить некоторые риски:

  1. Нанять электрика. Последняя попытка здесь, потому что это так важно. Электрики прошли специальную подготовку по требованиям норм и обладают навыками, необходимыми для выполнения установки в соответствии с правилами. Если вы все же решите выполнять свою работу, вы всегда можете вернуться к этому совету. В любой момент, когда вы чувствуете, что слишком сильно зашли в тупик, вы всегда можете бросить это полотенце и вызвать электрика, чтобы убедиться, что работа выполняется должным образом.
  2. Не думайте, что это безопасно только потому, что это работает. То, что вы выполнили работу и загорелся индикатор, не означает, что установка была произведена правильно. Возможно, на проводе, идущем от переключателя света к осветительной арматуре, есть небольшая щель, в которой была установлена ​​скоба, которая слишком сильно защемляла провод. Теперь область, в которой зажат провод, начинает образовывать дугу за стеной, где его не видно, и приближается к воспламенению бумажной основы на изоляции в стене рядом с ней. За годы работы электриком я получил бесчисленное количество обращений в службу технической поддержки, и после устранения проблемы (-ов) я покинул дом, недоумевая, как он не загорелся.
  3. Следуйте последней версии Национального электротехнического кодекса ® (NEC®) . Обновления NEC производятся каждые 3 года. На момент публикации этого блога NEC 2020 года является самой последней версией, а NEC 2023 года будет опубликован осенью 2022 года. В некоторых местных юрисдикциях не используется самая последняя версия NEC. В некоторых случаях юрисдикции исключат некоторые части NEC из-под принуждения. Часто это происходит по настоянию групп с особыми интересами, которые не обязательно заботятся о безопасности потребителя, а в большей степени о чистой долларовой стоимости.Например, в некоторых штатах отменили требования к устройству защиты от дугового замыкания (AFCI) для определенных областей дома. Знайте, что независимо от цикла кода, в котором работает ваша локальная область и что могло быть исключено, NEC является минимальным требованием, и вы всегда можете сделать больше. Итак, если вы прочитали о безопасности, которую обеспечивает защита AFCI, и решите, что хотите установить их у себя дома, обязательно сделайте это.
  4. Получите разрешения и проведите проверки. Электротехнические инспекторы, также известные как уполномоченные органы (AHJ), являются последним органом контроля и противовесов для обеспечения электробезопасности независимо от того, кто выполнял работу.Они являются последней линией защиты домовладельцев относительно того, безопасен ли их дом с точки зрения электричества. Хотя многие D.I.Y. проекты часто проходят без получения соответствующих разрешений и проведения инспекции, электричество определенно не та область, в которой вы хотите пойти по этому пути. Это также является нарушением закона и может привести к большим штрафам, если вас поймают. Не говоря уже о дополнительном предполагаемом риске, который вы берете на себя из-за возможного отказа в страховом иске из-за оговорки о халатности, если ваш дом загорится или кто-то получит травму из-за неправильной электропроводки, а проверки не проводились.
  5. Спросите РЕАЛЬНОГО эксперта. Если вы собираетесь делать работу самостоятельно и искать ответы на свои вопросы, найдите настоящего эксперта, который даст вам точные ответы. Я часто обнаруживал, что инспекторы по электрике более чем охотно отвечают на вопросы о том, как выполнить установку до того, как будет сделана реальная работа. Это может сэкономить на дорогостоящих расходах на дополнительную рабочую силу и материалы, связанных с повторением одной и той же работы дважды. Поспрашивая, вы также можете найти подрядчика по электрике, который захочет позвонить в службу поддержки, чтобы проверить вашу работу и дать вам совет.Дело в том, что кого бы вы ни выбрали, чтобы найти ответы на свои вопросы, убедитесь, что он / она является источником электрических знаний.

Когда дело доходит до электрического монтажа, здесь мало места для ошибки. Несмотря на то, что все мы должны принимать персональные решения в отношении степени риска, который мы хотим принять, у нас также есть возможность искать информацию, необходимую для управления любым предполагаемым риском. Хотя домовладельцам часто по закону разрешается выполнять свои собственные электромонтажные работы, наем лицензированного электрика для выполнения этих работ будет лучшим выбором для снижения риска.Если они все же решат выполнять работу сами, ею можно лучше управлять, понимая текущие требования кода и обращаясь за любыми советами из надежных источников. С привлечением людей и имущества, а также с учетом того, что правильная электрическая установка слишком высока, очень важно сделать все правильно. Человеку свойственно ошибаться, но электричество не знает прощения.

Важное примечание: Любое мнение, выраженное в этой переписке, является личным мнением автора и не обязательно отражает официальную позицию NFPA или его технических комитетов.Кроме того, эта переписка не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

Как правильно подключить ваш дом к электросети?

ПРИМЕЧАНИЕ: Обратите внимание, что подробности этих рекомендаций написаны с точки зрения американского рынка — система на 120 В. Пожалуйста, сделайте соответствующие настройки для системы 240 В.

ВНИМАНИЕ: Пожалуйста, прочтите эту рекомендацию полностью, а затем попросите электрика согласиться на выполнение работы.Если вы решите сделать это самостоятельно, то решите, действительно ли вы выполняли подобные работы с домашним напряжением раньше, имеете ли вы для этого необходимые полномочия и принимаете на себя риски, связанные с этим. MSB или Винсент Галбо не дают никаких гарантий и не принимают на себя никакой ответственности за какие-либо травмы или результаты или любой ущерб, вызванный рассмотрением или выполнением процедур, изложенных ниже. MSB или Винс Галбо не дают никаких гарантий, что информация верна или полна. Положитесь только на услуги квалифицированного персонала для интерпретации информации и безопасного ее выполнения.Читатель этого документа несет ответственность за принятие решения о том, кто имеет квалификацию для выполнения работы. Читатель этого документа несет ответственность за определение того, не нарушает ли какая-либо из этих рекомендаций какие-либо местные нормы.

Как подключить провод к дому для улучшения качества звука и видео — какова цель?

Во многих случаях, в зависимости от окисления соединений, возраста прерывателей, длины и толщины проводки в стене, указанные выше изменения мощности стены в вашей домашней системе часто являются большим улучшением, чем любой компонент, который вы можете купить, особенно с твердотельным электродом. усилители.Но даже люди с трубками сообщают об улучшениях, если не о больших улучшениях.

Мне часто говорят: «У меня есть выделенные линии на 20 ампер». Согласно определениям электрического кодекса США, выделенная линия на 20 А будет иметь провод 12 калибра в стене. Таким образом, хотя у вас может быть «выделенная линия», провода 12-го калибра абсолютно недостаточно для аудиосистем высокого класса. Мы рекомендуем здесь проволоку диаметром десять или больше. Это предмет и цель данной статьи. Калибр провода намного ВАЖНЕЕ, чем тот факт, что линия является «выделенной».Предмет этой статьи основан на теории, согласно которой меняющиеся музыкальные требования вашего усилителя фактически модулируют входящую линию электропередачи, отделенную от электросети (энергокомпании) некоторым сопротивлением (настенная проводка калибра 12 или 14 на некотором расстоянии от панели выключателя). имеет слишком большое сопротивление для аудио). Шум, исходящий от вашей электросети, вероятно, намного ниже, чем вы думаете, а калибр провода гораздо важнее. Усилитель требует увеличения и уменьшения тока вместе с музыкой на звуковых частотах, которые, конечно, выше и ниже 60 циклов от энергетической компании.Эти требования предъявляются к линии, колеблющей входящее напряжение, и поэтому усилитель повторно поглощает свой собственный шум, а также загрязняет линию для себя И для входного аудиосигнала. Это возможно, потому что настенная проводка, ведущая обратно к панели выключателя, имеет определенную степень сопротивления, зависящую от длины участка и калибра провода (12 калибра, а иногда даже 14 калибра). Кондиционеры питания и некоторые конструкции шнуров питания помогают, потому что они пытаются «шунтировать» этот шум (закоротить и убить) и потреблять нежелательные частоты.Лучшим ответом является уменьшение сопротивления обратно на панель прерывателя, что затрудняет для усилителя модуляцию мощности вообще, а также в то же время получение максимальной мощности для источника питания усилителя. Таким образом, уменьшение сопротивления на панели выключателя дает два преимущества.

Основная цель — снижение сопротивления

Самая большая цель в улучшении звука — это установить провод более толстого сечения, используя следующее руководство.

  • От 1 до 40 футов: провод 10 калибра
  • От 40 до 60 футов: провод 8 калибра
  • Более 60 футов: провод 6 калибра

Все остальное в этой статье сделано для того, чтобы убедиться, что вы получите максимальную выгоду от более низкого сопротивления более тяжелого провода! Пропуск любых шагов — ложная экономия.

Выбор серебряной пасты

Серебряная паста важна для снижения контактного сопротивления. Эти пасты называются «смазками», но будьте осторожны с любыми, которые на самом деле являются этой жидкостью. У меня есть сообщения о миграции по крайней мере одной серебряной смазки для аудиофилов, которая из-за потенциала напряжения на линии и нейтрали пытается мигрировать и закрыть зазор между горячим и заземленным. При одной из местных попыток она сожгла розетку. Вот почему я использую продукт McMaster Carr. Он почти рассыпчатый и никогда не мигрирует при осмотре спустя годы, и, кажется, не окисляется с течением времени.Имеются сообщения об использовании серебряных паст для аудиофилов, которые окисляются, поэтому окисленное серебро становится хуже, чем вовсе не применять серебро. НЕ пытайтесь использовать этот материал для межкомпонентных соединений и т. Д. Хотя это может быть хорошо, его невозможно контролировать, и он размазывается при использовании, потому что он никогда не сохнет. Результат — частичное или полное короткое замыкание между сигналом «горячий» и «заземленный». Я добавил этот комментарий на основе одного аудиофила, который попробовал это на своих межблочных соединениях, не получил звука в одном канале, слабый искаженный звук в другом и часами мыл свои RCA-штекеры и чистил входные / выходные гнезда на своих компонентах.Я не думаю, что его можно полностью вычистить, и ему следовало заменить разъемы и вилки. Другими словами, просто не делайте этого. Вот наша первая и вторая рекомендации.

  1. Макмастер
  2. Amazon

McMaster — это чистая серебряная паста в минимальном количестве носителя. Это лучший из серебряных продуктов, который стоит около 85 долларов. Этого хватит на годы, так как вам понадобится совсем небольшое количество. Второй вариант — это возможные менее дорогие альтернативы.

Нанесение серебряной пасты

Вы будете использовать серебряную пасту при каждом подключении к сети переменного тока, которое выполняется, начиная с удаления прерывателей и нанесения ее на внутреннюю часть зажима на задней стороне прерывателя. Не нужно применять его к соединению шины, тем более что они всегда под напряжением !!! Зажим перенесет пасту на шину. Вы также будете использовать серебряную пасту на проводах, где они входят в винтовые клеммы как на выключателях, так и на дуплексных выходах.Тонкая пленка — это все, что нужно для всех этих соединений, и серебро действительно лучше работает как тонкая пленка. Этот материал имеет тенденцию попадать на пальцы, а затем и на все остальное, поэтому не забудьте очистить его Goo Gone или другим подобным растворителем, поскольку он похож на жидкую проволоку. Если вы неаккуратны с ним, это может привести к удару пальцев, поэтому обязательно удалите излишки или смазанную пленку растворителем, например Goo Gone, даже если вы его не видите. У вашего электрика будет антикоррозионная паста, которую он всегда использует для сохранения медного соединения, но не снижает сопротивление соединения где-либо рядом, как и серебряная паста.Паста электрика не подходит для наших целей. Единственный выбор — серебро или медные соединения, содержащие серебро.

Замена прерывателя цепи

Я рекомендую новые гидромолоты старше года или около того. (они дешевые). Если вы приобретете автоматические выключатели оригинального оборудования (например, Square D, Siemens и т. Д.) От электроснабжения (не Home Depot или Lowe’s), вы, скорее всего, получите серебряно-вольфрамовые контакты внутри выключателя. Дешевые сменные прерыватели, вероятно, будут иметь медные контакты, которые имеют более высокое сопротивление и со временем окисляются, увеличивая сопротивление.Обратитесь к местному поставщику электроэнергии и попросите их найти материал контактов выключателя, чтобы убедиться, что это серебро или серебряный вольфрам.

Новые схемы

Я рекомендую как минимум две цепи на 20 А и 120 В, размер которых зависит от расстояния пробега.

  • От 1 до 40 футов: провод 10 калибра
  • От 40 до 60 футов: провод 8 калибра
  • Более 60 футов: провод 6 калибра

Для 8-го калибра (или 6-го калибра) требуется возврат к 10 калибру с помощью распределительной коробки, где-то прямо перед розеткой, потому что самый большой провод, который подходит к розетке, имеет диаметр 10.Установите одну выделенную линию для всего входного оборудования и по одной для каждого усилителя. Если вы должны питать старые ответвительные цепи от одной из этих розеток, не обязательно, чтобы ваши аудиолинии были выделенными линиями, если путь проводов в розетке, которую вы используете, идет прямо обратно к панели выключателя с использованием провода калибра 10 или более . При необходимости цепь может быть ответвлена ​​на другие розетки от вашей аудио розетки. (некоторые не согласятся с этим).

Выбрать ту же фазу

Для цепей на 120 В: УБЕДИТЕСЬ, ЧТО ВСЕ СУЩЕСТВУЮЩИЕ И НОВЫЕ ЦЕПИ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ, НАХОДЯТСЯ НА ОДНОЙ ЭЛЕКТРИЧЕСКОЙ ФАЗЕ.У меня было несколько прямых опытов с аудиосистемой, подключенной к обеим электрическим фазам, и двойное питание на 120 В от электрической сети, похоже, является хорошей антенной для приема радиочастот. Подключение вашей системы только к одной электрической фазе, похоже, предотвращает любые проблемы с радиочастотами, которые могут повредить оборудование в областях с высоким уровнем радиочастот. (Нет … у вас нет возможности узнать, находитесь ли вы на микроволновом тракте или в тракте передачи ТВ / радио, просто сделайте это!) Обычно все остальные прерыватели в стеке имеют ту же фазу. Другими словами, начиная с верхнего (первого) прерывателя в левом столбце, у вас будет фаза «А».Следующим выключателем (вторым) будет фаза «B», а затем следующая (третья) снова будет фазой «A» и т. Д. Таким образом, две выделенные линии должны быть разнесены на один прерыватель, чтобы они находились на одной фазе. Некоторые новые панели могут иметь одну фазу слева, а другую — справа. Если вы не знаете, обратитесь за помощью к электрику или сделайте работу. Решите, разбираетесь ли вы в вольтметре переменного тока, и вы не будете опасны для себя. Если у вас есть опыт работы с вольтметром переменного тока, измеряющим мощность в стене, и вы чувствуете себя компетентным, вы можете проверить между любыми двумя розетками, чтобы доказать, что они находятся на одной фазе, проверив напряжение переменного тока на двух более коротких слотах в соответствующих розетках.(более длинный слот всегда нейтрален). Измеряя между двумя розетками, проверяя их соответствующие короткие гнезда, вы должны иметь показание, близкое к нулю вольт и, возможно, плавающее в районе нескольких милливольт (мВ). Если ваше показание составляет 220–240 вольт, значит, две розетки находятся на противоположных фазах и должны быть исправлены.

Затяните соединения

Рекомендуется попросить электрика обойти панель выключателя, когда он закончит, и затянуть все установочные винты, которые зажимают провода.Это особенно важно для самых тяжелых кабелей, питающих панель. Эти винты будут ЖИВЫМИ! поэтому спросите электрика, есть ли у него для этого подходящие изолированные инструменты с номинальным напряжением и удобно ли ему это делать. Электрики часто делают это каждый раз, когда обслуживают панель. НЕ поднимайте принадлежащие вам инструменты за пластиковые или резиновые ручки и не думайте, что вы можете сделать это самостоятельно. Ваши инструменты не подходят для этой процедуры, и если вы сделаете ошибку, это смертельно опасно, поэтому НЕ поддавайтесь соблазну. Пусть это сделает опытный, квалифицированный, лицензированный, застрахованный человек.

Заменить розетки

Попытайтесь найти розетки Hubbell для больниц с изолированной территорией или что-то вроде порта питания PS Audio или Furutech. Обычные торговые точки не являются хорошей заменой. Розетки для аудиофилов по низкой и средней цене — хорошее вложение, поскольку они более тяжелые, медные, имеют лучшее покрытие и надежно захватывают лезвия вилки шнура питания. У меня нет мнения об очень дорогих криогенных и т. Д. Торговых точках. Изолированные участки могут быть возвращены на панель индивидуально.

О стабилизаторах питания

Я не рекомендую использовать линейные кондиционеры на усилителях, если система устроена так, как описано выше. Как правило, лучше идти прямо в стену. Но если вы все же используете кондиционер для линии, убедитесь, что он НЕ ПРЕДНАЗНАЧЕН ДЛЯ ТОКА или ВОДЫ, и это прямоточная конструкция с любыми фильтрующими элементами ПО ЧЕРЕЗ линию. Если у него есть номинальная мощность или ток, то это будет означать, что в СЕРИИ проводится какое-то лечение с линией, которая почти никогда и никогда не бывает хороша для усилителей и может даже блокировать низкоэнергетические передачи, такие как передние части, в зависимости от конструкции кондиционера.Я действительно рекомендую кондиционирование для всего переднего оборудования. Для фронтальных контуров, которые, как правило, потребляют меньше энергии по сравнению с усилителем, вы можете выбрать умный кондиционер, у которого есть последовательно соединенные элементы, но нужно беспокоиться об ограничении мощности. (используйте свои уши). Если у вас только одна настенная линия электропередачи, подключите усилитель непосредственно к стене, а затем передний конец к сетевому кондиционеру. Лучше установить две линии (которые должны быть на одной и той же фазе), потому что усилитель будет модулировать мощность на стене, колеблющуюся в зависимости от требований музыки, и фактически создавать шум в тихой линии электропередачи.Подключите усилитель напрямую к одному, а линейный кондиционер — к другому, к которому вы затем подключите свой передний конец. Линейные кондиционеры Shunyata и Ричард Грей — две хорошие модели, которые я использовал для усилителей, потому что они сквозные. Я предпочитаю Ричард Грей, потому что они фактически снижают импеданс, сохраняя некоторую мощность в каждом цикле переменного тока, и исправляют ошибку на линии, известную как «ошибка коэффициента мощности». Так что RG 400 — лучший вариант для усилителей. К сожалению, необходимы 2 или 3 RG 400, объединенные в звездную группу, чтобы получить достаточно низкий общий импеданс, чтобы быть эффективным для усилителя.Один только RG 400 не годится для больших усилителей. Усилитель должен быть подключен к стене с помощью RG 400. Для этого требуется квадроцикл или высококачественный удлинитель для аудиофилов. (С тех пор, как эта статья была написана в 2001 году, на рынке появилось много линейных кондиционеров. Я считаю, что общая теория, приведенная выше, все еще верна. Ищите сквозной неограниченный ток-мощность для усилителей, а затем сильноточную превосходную фильтрацию для входных каскадов). Shunyata — еще одна компания, специализирующаяся на сквозном дизайне.Они, кажется, больше концентрируются на шунтировании уже созданного шума и могут делать это лучше, чем RG 400. В последнее время я использую оба типа вместе на аудиошоу, где я ничего не могу поделать с проводкой в ​​стене. RG400 обеспечивают низкий импеданс и ведут себя как система, подключенная ближе к панели выключателя, а кондиционеры, такие как Shunyata, подавляют высокочастотный шум как от модуляции усилителя, так и от шума мощности стены. Еще совсем недавно я добился успеха с БОЛЬШИМИ изолирующими трансформаторами.Они должны иметь номинальную мощность в ВА, по крайней мере, в два раза больше, чем у трансформаторов вашего усилителя. Лучше утроить рейтинг, поэтому, если ваш усилитель имеет трансформатор на 1000 ВА (что составляет 1 кВА), изолирующий трансформатор должен быть минимум 2000 (2 кВА) и может быть предельным, лучше от 3000 до 5000 ВА (5 кВА). Я упоминаю только о линейных кондиционерах и изолирующих трансформаторах, чтобы они были полными. Я предпочитаю усилители прямо в стене и попробовать линейные кондиционеры на переднем конце, прежде чем покупать их.

Опция 240 В

Некоторые высококачественные усилители можно переключать и работать от 220 вольт, и я рекомендую, чтобы это звучало лучше.Первичные обмотки трансформатора и сердечник, кажется, работают немного более эффективно, что приводит к более низкому импедансу, поэтому питание может казаться немного более «жестким» для аудиосхем усилителя (всегда хорошо). Поскольку усилитель теперь работает при вдвое большем напряжении, но вдвое меньшем (токе), настенная проводка выглядит для усилителя вдвое толще, чем при 120 В (закон по Ому). Теперь усилитель издает еще меньше звуковых шумов в линии и лучше подавляет собственный линейный шум. Розетка на 220 вольт может быть стандартной на 15 ампер и 10 галлонов.. Провода длиной до 80 футов, затем 8-го калибра.

Для линий 220 В электрик может знать или не знать о розетке NEMA и номере вилки, которые имеют тот же размер и форму, что и наша обычная дуплексная розетка на 120 В Эдисона, но широкий контакт вилки находится на противоположной стороне. дуплекс на 120 вольт. Хаббл или коммерческий Левитон отлично работают от 220 вольт, а серия 6-20 выглядит менее индустриальной в вашем доме.

Это вилка Nema № 6-20П. «Оставайтесь на связи» — хороший источник, но вашему электрику может понравиться местный поставщик.

ОБЯЗАТЕЛЬНО ЗАМЕНИТЕ УСИЛИТЕЛЬ ВНУТРЕННИХ УСИЛИТЕЛЕЙ, ЕСЛИ ВЫ ПРИНИМАЕТЕ РЕШЕНИЕ ЗАПУСТИТЬ 220 Вольт!

Последний трюк — Скрутите проводники

Наконец, вы можете попросить его скручивать проводники на один виток каждые 6-8 дюймов или около того. Каждую строчку следует перекручивать поочередно относительно соседней. Это предотвращает любую когерентную связь между ними. Держите их на расстоянии не менее 4 дюймов друг от друга. Совершенно нормально пересечь их под прямым углом.

Заключительное слово

Если у вашего электрика есть какие-либо опасения по поводу всего этого, имейте в виду, что он всегда обеспокоен НЕПРЕРЫВНЫМ потреблением тока, оценивает все и разделяет нагрузки, такие как кондиционер и электрическая сушилка, в соответствии с доступной силой тока.Пожалуйста, объясните ему, что мы проектируем для невероятно коротких импульсов пикового тока, и нам нужно, чтобы сопротивление сети было как можно более низким для наилучшей производительности усилителя. С точки зрения электричества непрерывное потребление незначительно. Провод 10 калибра — это самый большой размер, который подходит к розетке, и, насколько мне известно, не нарушает никаких правил, но вы и ваш электрик несете ответственность за то, чтобы убедиться, что это верно в вашем штате, округе и городе.

Убедитесь, что кабель динамика имеет сечение не менее 10.Вы должны выбрать калибр 8 или 9 для динамиков с чувствительностью ниже 87 дБ и / или 4 Ом. Некоторые производители говорят: «Наш калибр 14 ведет себя как калибр 10 и т. Д.», Это может быть правдой, но я предпочитаю настоящие измерители.

Теперь, без исключения за последние 12 лет, в комментариях тех, кто занимался вышеупомянутыми модификациями электропитания из проволоки большого диаметра, говорится, что наблюдается слышимое улучшение динамики, при этом звук становится еще более детальным, но гораздо более расслабленным с темным фоном, оставляющим только ноты и музыка.Я был очень удивлен, когда впервые сделал этот мод для дома. Я не ожидал, что средние и высокие частоты очистятся и станут более связными, чем они. Конечно, басы и динамика лучше, чем и следовало ожидать с лучшей подачей тока.

.
