Электросхема проходного выключателя: Схема подключения проходного выключателя | Полезные статьи

Содержание

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Электрическая схема подключения проходного выключателя

В статье рассмотрим электрическую схему подключения проходного выключателя с одного, двух и трех мест. Назначение, конструктивные особенности. Как подсоединить проходной выключатель, схема подключения.

Как подключить проходной выключатель схема подключения

Электрические приборы могут управляться разными алгоритмами и технологиями с переключениями различными устройствами:

• выключателями, ключами, кнопками и переключателями;

• релейными схемами;

• потолочными датчиками движения;

• более сложными микропроцессорными устройствами.

Назначение проходного выключателя

Войдя в квартиру с улицы, мы включаем 1-й выключатель для освещения прихожей, после переодевания идем в спальню и оттуда отключаем светильники выключателем №2. Не надо ходить в полутьме или оставлять надолго включенное освещение.

Такая функция выполняется довольно просто. Для ее реализации надо применить проходные выключатели, которые немного отличаются по конструкции, а по внешнему виду напоминают привычные модели.

Конструкции проходных выключателей

Рассмотрим пример исполнения трех моделей:

• простой проходной одинарный выключатель с одним входом и двойными выходами;

• двухклавишный проходной (сдвоенный) выключатель с двумя входами и счетверенными выходами;

• спаренный проходной крестовидный выключатель с двумя входами.

Они по внешнему виду похожи на свои аналоги, но отличаются схемами переключения контактов.

Подключение проходного выключателя с двух мест

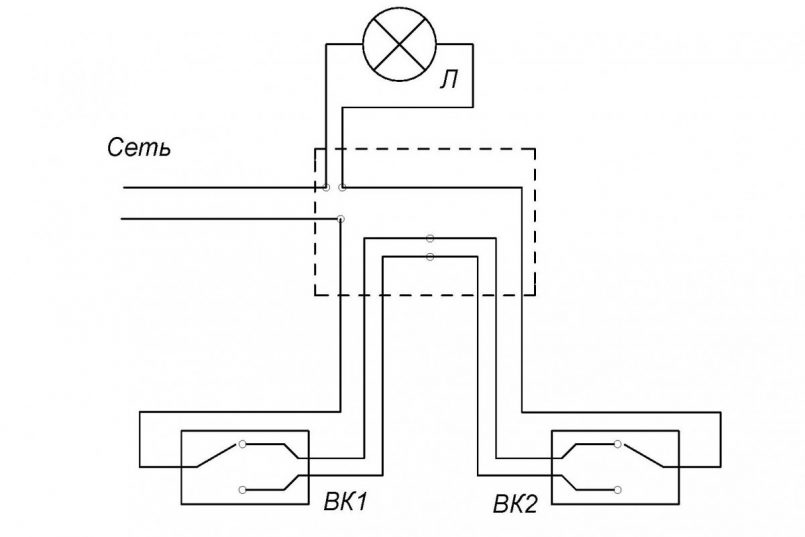

Наиболее простая электрическая схема подключения проходного выключателя с двух мест, позволяющая управлять освещением из удаленных мест двумя одинарными выключателями, имеет следующий вид.

Провода ноля на светильники подключается по классическому принципу: напрямую, без использования коммутационных контактов.

Фаза коммутируется. Каждый выключатель подключается в трех точках, имеет одно общее входное соединение и два на выходе. Фазные провода через соединение в распределительной коробке подходят к входному контакту 1-го выключателя для последующего отправления с выходных клемм к выходам 2-го выключателя, у которого вход скоммутирован на светильники с использованием соединений в распределительной коробке.

Стрелки на рисунке показывают направление токов, которые создаются последовательным включением обоих выключателей.

Данная электрическая схема способна работать от подключения 2 клавишного проходного выключателя при правильном монтаже, коммутируя электрические приборы.

Управление двумя светильниками с двух разных мест

Иногда требуется выполнять те же действия, когда светильники состоят из двух источников, например, люстра с четырьмя лампочками, которыми требуется манипулировать. Задача усложняется, но не сильно. В схеме заменяются некоторые элементы.

Проходные выключатели применяют сдвоенной конструкции с двумя клавишами и шестью контактами, увеличивается количество соединений проводов в распределительной коробке. Каждая пара клавиш работает самостоятельно на свою группу светильников по предыдущему принципу. Для этого входа’ выключателя №1 объединяются на фазу.
Провода ноля подводятся ко всем лампочкам сразу.

Проходной выключатель схема подключения на 3 точки

Здесь в комнатах №1 и №3 установлены одинарные проходные выключатели, а в комнате №2 — крестовидный спаренный (перекрестного типа), который одновременно переключает два контакта.Таким образом, выполнено подключение проходного выключателя по схеме на 3 точки. На фото показана схема подключения проходного выключателя с трех мест.

Положения переключателей

Алгоритм включения лампочек от положения клавиш выключателей в разных местах представлен табличной формой.

Выключатель Состояние положения Место №1 Место №2 Место №3 Лампочки и светильники

Положение Положение Положение

Верхнее Нижнее Верхнее Нижнее Верхнее Нижнее

№1 Верхнее + + + Включен

Нижнее + + + Отключен

Верхнее + + + Включен

Верхнее + + + Отключен

Нижнее + + + Отключен

Нижнее + + + Включен

Такими способами можно управлять освещением с большего количества мест, увеличивать их до четырех, шести и далее. Для этого достаточно применять третью схему, устанавливая по концам одинарные выключатели, а в середине спаренные крестовидные.

Другие методы

Однако это не единственный сейчас способ подобного управления. Если для двух мест контроля одним светильником удобно пользоваться проходным выключателем, то для усложненных схем надо рассматривать альтернативные разработки.

Например, электромеханический прибор с размерами обычного автоматического выключателя способен коммутировать светильник или другие электрические приборы. Устройство управляется замыканием контактов на обыкновенных кнопках, которые допустимо устанавливать на любом удалении, используя доступные провода от телефонной линии. Даже вместо кнопок используют датчики с “сухим контактом”. Монтаж выполняется напрямую, без распред коробки.

Стоимость этой конструкции выше, но можно использовать слаботочные провода, которые стоят дешевле.

Перспективны выключатели с радиоуправлением, в силовой цепи для них предусмотрен специальный блок, работающий от кнопок по беспроводной связи и возможностями регулирования расхода мощности, как у диммера. Среди подобных разработок доступны электрические приборы системы “Noolite”.

Всегда можно сделать выбор конструкции, оценив ее сильные стороны и недостатки, чтобы электрическая схема хорошо работала. Достаточно учесть индивидуальные условия помещения и определиться с задачами.

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило, проходные выключатели устанавливаются возле дверей помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

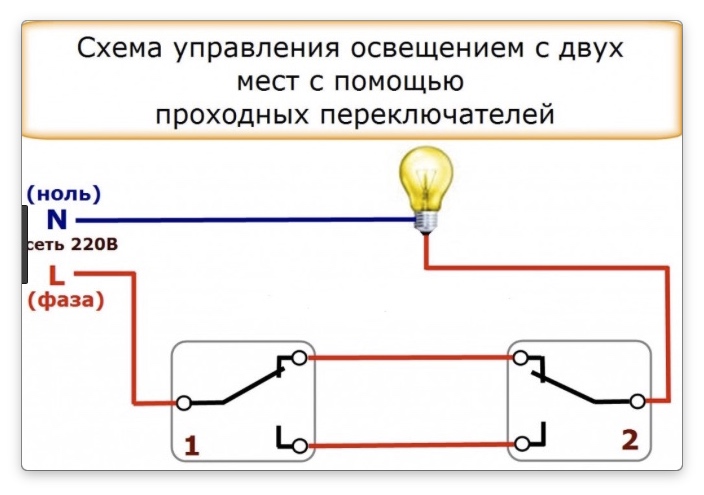

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных. У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он при переключении соединяет первый контакт на входе со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак, для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее, на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

меры безопасности и ошибки при монтаже

Одноклавишные модели проходных переключателей позволяют управлять одной системой освещения с нескольких мест. Дублирующие устройства от стандартных отличаются большим количеством контактов. Правильная схема подключения проходного выключателя позволит создать коммуникации с независимым управлением.

Содержание

Конструкция и отличия перекидных выключателей
Параметры выбора
Где применяется подобная система управления освещением
Подсоединение промежуточного выключателя
Схема подключения кабелей ПВ в распределительном коробе
Особенности подключения одноклавишного переключателя с двух точек
Требования к подключению
Алгоритм подключения
Характеристики сенсорных моделей выключателей
Основные ошибки при подключении
Минусы проходного переключателя

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

Клавиши в одном положении – свет включен. В разных положениях – выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

тип управления – клавиша, сенсор или пульт ДУ;
способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Подсоединение коммутирующих изделий производится на трехжильный провод с сечением 1,5 мм2.

Где применяется подобная система управления освещением

Применение перекидного выключателя в длинном коридоре

Проходной выключатель увеличивает комфорт и возможности управления одним светильником или группой ламп из нескольких мест. Технология применяется в квартирах, общественных зданиях и частных домах:

Лестничные пролеты. Маршевый светильник включается внизу, а выключается вверху человеком после подъема по ступенькам. Схема позволяет установить реле времени, чтобы отключение света производилось автономно.
Длинные коридоры. Удобный вариант для жителей частных домов. Если необходимо выйти из помещения, используется переключатель в начале, чтобы лампочка загорелась. После преодоления коридора достаточно отключить свет нажатием клавиши другого прибора.
Проходные комнаты. Включение лампы осуществляется возле дверного проема. Зайдя в другую комнату, пользователь не возвращается обратно – линия обесточивается сразу же.
Спальни. Свет включается у двери, а выключается рядом с кроватью.

Электросхема актуальна для подземных переходов, в подъездах.

Подсоединение промежуточного выключателя

Поиск общей клеммы индикаторной отверткой

Перед подключением переключателя нужно найти схему с обратной стороны. Далее понадобится:

Снять с изделия кнопку и накладную рамку.
После разборки найти 3 клеммы контактов и выбрать общую согласно схеме на корпусе.
При отсутствии обозначений или их непонимании можно воспользоваться тестером или отверткой с индикатором.
Щупами мультиметра прикоснуться ко всем контактам и найти тот, при касании к которому аппарат запищит, выдаст нулевое значение при включении или выключении клавиш.
Индикаторной отверткой проделать аналогичный тест.
К общей клемме подсоединить фазу от кабеля питания.
Остальные клеммы подкинуть к двум оставшимся проводникам.

Дублирующее устройство подключается аналогичным образом.

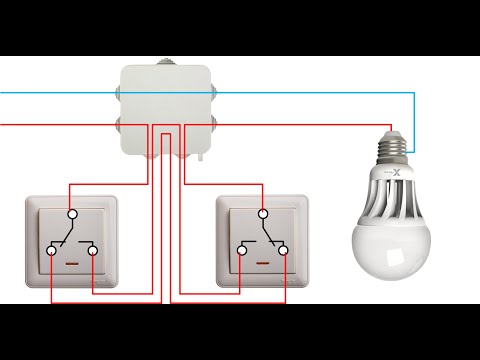

Схема подключения кабелей ПВ в распределительном коробе

Схемы установки перекидного выключателя

Важным этапом является сборка схемы проходного выключателя в распредкоробе. На нее заходят 4 провода с 3-мя жилами – кабель питания от автомата управления светом с распредщитка, кабель на 1-й и 2-й переключатель, кабель на источник света.

В процессе работ нужно ориентироваться на цвет провода:

фаза – белый/серый;
ноль – синий/коричневый;
земля – желто-зеленый/черный.

Сборка предусматривает следующий пошаговый алгоритм:

Соединение нейтральной жилы, идущей от кабеля ввода автомата и нуля, отходящего к светильнику клеммами.
Подсоединение всех жил земли при наличии заземляющего проводника. Земля от ввода подкидывается на землю отвода клеммами.
Подключение заземления к корпусу осветительного прибора.
Сцепка фазы от кабеля ввода с фазой от уходящего кабеля и крепление их на общей клемме в 1-м переключателе.
Сцепка общего провода 2-го переключателя с фазой кабеля освещения клеммой.
Соединение второстепенных отходящих жил выключателей № 1 и № 2.
Подача напряжения и тестирование конструкции.

Придерживайтесь цветовой маркировки, чтобы потом не запутаться.

Особенности подключения одноклавишного переключателя с двух точек

Схема переключателя, управляемого с двух мест, предусматривает использования парных приборов, завод проводов светильника и трехжильных кабелей выключателей в распредкороб. Для работ будут нужны отвертки (индикаторная, плоская, крестовая), канцелярский ножик, бокорезы, перфоратор, уровень и рулетка.

Требования к подключению

Процесс установки переключателей предусматривает штробление стен

Правильный процесс установки предусматривает:

функционирование переключателей в паре – они должны дублировать друг друга;
штробление стены при скрытой укладке или использование лотков/коробов при открытой проводке;
завод концов кабелей в монтажные короба и соединение контакторами;
применение 5 кабелей – 1 для запитки от автомата, 3 для выключателей и 1 для освещения;
использование трехжильного медного провода сечением 2,5 мм2;
вывод нуля и земли на лампу непосредственно;
направление коричневого фазного провода через переключатели на осветительный прибор;
подкидывание выключателей в разрыве кабеля фазы.

Фаза через выключатель нужна для безопасности ремонта или замены светильников.

Алгоритм подключения

Перед началом работ нужно обесточить электросеть

Схема подключения проходного выключателя на 2 точки реализуется следующим образом:

Обесточивание помещения через щиток.
Проверка наличия напряжения индикаторной отверткой.
Удаление с концов проводов изоляционного покрытия.
Поиск фазного кабеля индикаторной отверткой.
Фиксация фазного провода с одним из проводов (белым или красным) коммутатора при помощи скрутки.
Соединение проводов между собой нулевыми клеммами.
Подкидывание отдельного провода от выключателя №2 на светильник.
Скрутка кабеля от светильника с нулевым в распределительном коробе.

Скрутку пропаивают и обматывают изолентой.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Основные ошибки при подключении

Одной из ошибок подключения является неправильный выбор общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

По подсветке нельзя идентифицировать перекрестный тип коммутатора.

Минусы проходного переключателя

Недостаток проходных выключателей — отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных

Несмотря на качество управления светом и повышение комфорта проживания в квартире или доме дублирующие коммутаторы имеют недостатки:

Нет маркировки выключения и включения клавиш, как у стандартных моделей. По этой причине невозможно определить, когда перегорела лампа. Для ее замены обесточивается автомат света через щиток.
Большое количество скруток в распредкоробе. Число соединений зависит от количества светоточек. Можно уменьшить скрутки, подключив кабель напрямую, но это увеличит его метраж. Для потолочных светильников понадобится провести провод вверх, опустить вниз, соединить с переключателем и снова вывести наверх. Проблему решит импульсное реле, через которое будет проходить кабель.
Лампы с разных точек одновременно не включаются и не отключаются.

Несущественные минусы практически не отражаются на качестве работы приборов. Если схема переключателя реализуется своими руками, в первое время пользователь может путаться.

Удобство переключателей проходного типа экономит время на возврат из одного конца комнаты в другой, чтобы выключить свет. Все модели выглядят аккуратно, стильно, при правильном подключении прослужат несколько лет.

Схема подключения проходного выключателя (с двух мест)

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Лучшие производители оборудования, и как выбрать выключатель

Изделия Legrand выделяются дизайном, качеством сборки, удобством эксплуатации. Трудности иногда возникают при монтаже на установочное место: его стандартные размеры не всегда совпадают с параметрами изделий «Легранд».

Спросом пользуются выключатели испанской компании Schneider Electric. Аналогичную по качеству продукцию производит российское дочернее предприятие Wessen. Модели отличает стильный дизайн. Декоративную рамку можно заменить, не демонтируя устройство.

Выключатели Legrand выделяются дизайном и удобством.

Долговечны, надежны выключатели турецкой компании Viko. Этими же качествами обладают устройства другой турецкой фирмы Makel. Разработчики предусмотрели монтаж без распредкоробки.

Другие известные бренды:

Jung, Berker, Gira – все ФРГ;
испанские Abb, Simon;
шведский Werkel.

Выбирая выключатель, учитывают способ монтажа.

Управление осуществляется клавишами, кнопками, поворотными рычагами. Клавишные устройства предпочтительнее для жилых помещений, офисов. Количество клавиш – от одного до трех. Оборудование с рычажным управлением целесообразно устанавливать в подсобках.

При выборе выключателя учитывайте наличие индикатора.

Другие параметры, которые играют роль при выборе:

наличие индикатора;
класс защиты;
присутствие заземления;
максимально допустимый ток;
материал.

Цвет и дизайн устройств выбирают по вкусу и в соответствии с интерьером.

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.

Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.

В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.

У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

два остальных вспомогательных проводника, соединяются между собой в распредкоробке

ноль и земля подаются напрямую без выключателей сразу на лампочки

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:
одноклавишные;
двухклавишные;
трёхклавишные;
одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:
клавишные;
сенсорные;
с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

Исключения следующие:
проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

Коммутаторы подключаются последовательно друг другу.
Совершается не размыкание, а переключение фазы на другую линию.
Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.
Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.
Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя

Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже

В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор.
Как подключить проходной выключатель с двух точек полная схема монтажа

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.

Схема проходного переключателя

Схема подключения проходного выключателя с 3х мест

Схема подключения проходного выключателя

Схема подключения фотореле для уличного освещения

Схема соединения источника тока, лампочки и 2-х переключателей

Двухклавишный проходной выключатель схема подключения

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

спросив у продавца;
изучив паспорт на включатель;
по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

правила подключения + монтажная инструкция

Содержание

Схема подключения проходного выключателя — управление светильником из 2-х мест.
Виды
Схемы установки проходных выключателей
Схема подключения одноклавишного проходного выключателя освещения
Схема монтажа 2-х клавишного проходного выключателя
Сборка распределительной коробки
Электричество, сантехника, установка бытовой техники. Просто о сложном
Схема подключения проходного выключателя с двух мест
Как выглядит и работатет проходной выключатель
Вариант тумблера со скрытым механизмом
Монтаж аппарата наружного типа
Недостатки выключателей
Где можно поставить проходные выключатели
Устройство выключателя
Износ контактов
Как подключать выключатели проходного типа?
Схема на 3 точки
Распределительная коробка

Схема подключения проходного выключателя — управление светильником из 2-х мест.

В такой схеме применяются два проходных выключателя и распределительная коробка, в которую от управляемого светильника заведены провода и трехжильные провода от выключателей.

От распаечной коробки фазный провод подключается к общему входному контакту первого проходного выключателя. Соединяются с проводами два других (выходных) контакта, которые идут от аналогичных контактов второго выключателя. Затем соединяется с идущим от светильника проводом, общий (входной) контакт второго выключателя.

С нулем распаечной коробки соединяется напрямую второй провод от светильника

В соответствии с мощностью управляемого светильника необходимо подбирать сечение трехжильного провода, который подводится к проходным выключателям.

Виды

Выбор коммутационных устройств проходного типа не слишком обширный, тем не менее, при подборе оптимального варианта нужно учитывать видовые особенности таких переключательных аппаратов.

одноклавишными устройствами, на один вход и два выхода;
двухклавишными устройствами, на два входа и четыре выхода;
трёхклавишными устройствами, на три входа и шесть выходов.

В зависимости от типа управления, проходные коммутационные аппараты могут быть разными, но наиболее распространенными представлены клавишными, сенсорными и с ПДУ-управлением моделями. Следует отметить, что при выборе нужно учитывать количество клавиш, которое обязательно должно полностью соответствовать числу групп светильников, способных в одновременном режиме включаться.

Важно помнить, что применение одноклавишных или двухклавишных переключателей перекрёстного типа на два входа и такое же количество выходов, целесообразно при управлении освещением из трёх или более точек.

Схемы установки проходных выключателей

По теме проходных выключателей на почту приходит много вопросов по схемам подключения как одноклавишных и в особенности двухклавишных переключателей.

Основу вопросов составляют сколько проводов нужно для корректной работы проходного выключателя. Для работы одноклавишных проходников к каждому выключателю подводится по три жилы кабеля.

Схема подключения одноклавишного проходного выключателя освещения

Как мы видим из схемы ноль идёт на лампочку прямой подачей от источника напряжения, а фаза подаётся на общий контакт одного из переключателей (В1). Далее перекидные контакты соединяются между собой и на нагрузку фаза выходит с общего контакта второго переключателя (В2). Соблюдая цветовую гамму проводников, а она может разной здесь сложно что-либо перепутать.

Схема монтажа 2-х клавишного проходного выключателя

Двухклавишный проходной выключатель по принципу работы не отличается от одноклавишного. Он просто рассчитан на проходное включение/выключение двух групп освещения. Соответственно в каждый подрозетник двухклавишного переключателя от распаячной коробки приходит по два трёхжильных кабеля. В данной схеме подключения можно в одной из групп (там откуда будет исток напряжения) можно задействовать 5 жильный кабель подав напряжение на основной контакт второй группы перемычкой от первой.

Тема вопросов-ответов по проходным выключателям
Встречаются вопросы и по проблеме отключения автомата в щитовой при нажатии любой клавиши проходного выключателя. Здесь ответ такой. Если ранее проходная схема работала исправно, и причина появилась «вдруг» искать в первую очередь нужно в нагрузке (лампы, патроны, светильники и т. д.). Если проходник не запускается в нормальную работу сразу после монтажа – проверить схему подключения в монтажной коробке. Возможно, на одну из сторон в схему подключили нулевой проводник.

Распространённый вопрос от пользователей – можно ли без электромонтажа реализовать проходную схему по старым линиям освещения? В 98% — нет. Для этого нужна соединительная распайка между точками. У меня был единственный случай на практике когда у клиента без разрушительных электромонтажных работ удалось произвести расключение двух одноклавишных проходных выключателей в квартире. Но здесь помогли сложившиеся условия. Первое – у входной двери был установлен обычный двухклавишный выключатель, работающий на основное потолочное освещение, и вторая группа включала у коридорного зеркала небольшое бра. То есть три жилы кабеля мы имели. Второе условие – в конце длинного коридора у ванной комнаты в блоке с выключателями освещения стоял бездействовал выключатель вытяжки (при монтаже строители по просьбе хозяев подключили его напрямую от освещения) соответственно тут у нас тоже была свободная пара. И третье самое главное условие – электрик проводивший электромонтажные работы в период ремонта вывел все концы кабелей в одну распаячную коробку. Там даже не коробка а внутренний монтажный бокс размером 200х300 мм. Тогда не возникло мысли сфотографировать ту «паутину» что находилась внутри коробки, но выглядело удручающе. Пару часов на поиски нужных линий, перемонтаж, установка двух одноклавишных перекидных выключателей. Кстати приходящее напряжение взял со стороны двойного провода подав перемычкой напряжение с фазы освещения ванной. При этом от проходных выключателей запитали основное потолочное освещение, а бра заменили на настенный светодиодный светильник с датчиком движения.

Если у кого-то остались вопросы по проходным выключателям пишите на почту (администратору) в подвале сайта. Обязательно всем отвечу.

Сборка распределительной коробки

Начинать сборку нужно с проводников для подачи «нуля». Для этого жилу, идущую к лампе, необходимо соединить в коробке с проводом, который пришел от автоматического выключателя. При реализации схемы проходного выключателя с двух мест рекомендуется использовать клеммы типа «Ваго». Когда закончите работы с нулевой цепью, приступаете к «земле». Аналогично нужно соединить все жилы проводов, которые идут на заземление.

Провод желто-зеленого цвета нужно соединить с корпусом светильника. И осталось аналогичную работу выполнить с фазными проводами. Для этого с вводного кабеля нужно взять фазовый провод и соединить его с общей клеммой выключателя проходного типа «1». После этого общий контакт проходного выключателя «2» нужно соединить при помощи разъема «Ваго» с «фазой», идущей к лампе освещения.

Выполнив все эти манипуляции, нужно соединить все второстепенные жилы, которые отходят от выключателей, друг с другом. Как вы их соедините – не имеет значения, можете даже путать цвета. Но чтобы все было просто и понятно, рекомендуется придерживаться той расцветки, которая была ранее использована.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Схема подключения проходного выключателя с двух мест

Электрическая схема включения проходного выключателя с 2 мест

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Вариант тумблера со скрытым механизмом

Реверсивные выключатели используются в общественных помещениях значительной площади и тех, что имеют противоположные выходы (в проходных галереях, тоннелях, коридорах). В большинстве случаев проходные переключатели устанавливаются на привычное место у входа и выхода. В квартире выключатели ставят в удобном месте, например, один стоит у входа в спальню, а второй размещается недалеко от кровати.

Внутренний выключатель монтируется, если проведена скрытая проводка в стенах по предварительно выполненным бороздам. На провода надевается гофрированный шланг. Под выключатель в толще стены сверлится посадочное отверстие с помощью коронки. Корпус коробки крепится с помощью гипса или саморезов.

Коробка для установки выключателя проходного типа берется просторная, поскольку в ней располагаются пучки проводов и проходят кабели к другим приборам и светильникам. После прокладывания провода от распределительного щита делается подсоединение жил к контактам выключателя по разработанной схеме.

Контакты ламп подсоединяются к нулевому проводу. Фаза подключается к одному из ПВ. Контакты последовательно подсоединяются через распределительную коробку в комнате, после этого направляются ко всем осветительным приборам. Для удобства работы кабели маркируются или сразу используются изделия разного цвета.

Монтаж аппарата наружного типа

Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:

Перед работой обесточивается питающий провод.
Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
Механизм извлекают из корпуса.
Наружный кожух фиксируют на стене выбранными метизами.
В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
Прокладывается провод, который подает напряжение к светильнику.
Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.

А теперь поговорим о том, какие существуют недостатки в схемах подключения проходных выключателей с места и непосредственно в конструкциях. Самый главный минус состоит в том, что нет конкретного положения – включенного и отключенного. Это создает небольшие неудобства при выходе из строя лампы. Ведь сразу нельзя понять, что она сгорела.

Следующий минус заключается в том, что в коробке очень большое число соединений. И количество проводов напрямую зависит от того, сколько выключателей используется и ламп освещения. Конечно, можно ухитриться и существенно уменьшить сложность коммутации. Но придется полностью отказаться от распаечных коробок, как следствие – увеличение расхода кабеля. Но есть и хитрее способ – для упрощения ставите импульсные реле.

В том случае, если при монтаже проходных выключателей по схеме, приведенной в статье, не хотите прокладывать провода в штробах, используйте беспроводные конструкции. Они, правда, обойдутся вам довольно дорого – такие устройства стоят в 4-5 раз больше, чем простые. Но зато работа по монтажу упрощается примерно в столько же раз. Установив такие выключатели, вы забудете о проводах. Кроме того, после установки всей системы освещения не придется делать ремонт и замазывать штробы раствором.

Где можно поставить проходные выключатели

Проходные выключатели одноклавишного типа необходимы для того, чтобы управлять одной линией или контуром освещения одновременно из различных точек. Причем можно ставить выключатели сразу в нескольких местах дома или коридора. Другими словами, зайдя в длинный коридор, вы включаете освещение одним выключателем. После того как дойдете до конца коридора, выключаете освещение вторым прибором. И когда будете возвращаться обратно, сможете проделать такие же манипуляции. Чтобы все работало правильно, нужно четко придерживаться схемы монтажа проходного выключателя.

Довольно часто такие схемы управления освещением используются в спальных комнатах. Ведь не очень удобно выключать свет у двери, а затем двигаться к кровати в темноте. Поэтому ставят обычно проходные выключатели у двери и рядом с изголовьем кровати. Нередко такие устройства ставятся на лестницах многоэтажных особняков. Сразу несколькими выключателями можно производить управление светом.

Устройство выключателя

Если посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.

Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.

Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.

Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.

В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Как подключать выключатели проходного типа?

Сейчас мы рассмотрим процедуру монтажа двухклавишных проходных выключателей, а далее ознакомимся с тем, как проводить подключение аналогичных устройств. Сначала нужно правильно произвести подключение в подрозетниках. Для этого нужно снять клавишу и накладную рамку. Когда выключатель разобран, вы увидите все три контакта для подключения. Теперь нужно найти тот контакт, который является общим.

На большей части изделий с оборотной стороны имеется схема. И нужно просто уметь ее читать, чтобы сориентироваться и произвести правильное подключение. В том же случае, если приобрели дешевую модель, на которой нет схемы, либо она имеется, но вы в ней ничего не понимаете, то можно воспользоваться простейшим тестером. Его ставите в режим прозвонки и приступаете к поиску контактов. Можно, кстати, использовать и простейший пробник с лампочкой (светодиодом) и батарейкой. Алгоритм поиска общего контакта и подключения выключателя следующий:

Поочередно касаетесь щупами контактов.
Если тестер «пищит» или показывает значение «0» (в случае использования стрелочного индикатора) при любом положении клавиши, то вы нашли общий разъем.
К общему контакту нужно подсоединить провод, на котором фаза подходит. Проверить ее можно с помощью индикаторной отвертки.
Остальные два провода нужно подключить к оставшимся контактам. Не критично, в каком порядке вы их соедините.

После этого можно произвести сборку выключателя в подрозетнике. При монтаже второго выключателя выполняете аналогичные операции:

Сначала нужно найти общий контакт. И главное – сделать это правильно, чтобы впоследствии не появилось никаких «сюрпризов». Если неверно определите общий контакт, схема работать не сможет.
Подключаете на общий контакт провод фазы, идущий к лампе освещения.
Подсоединяете к выключателю два провода.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Распределительная коробка

А теперь самое главное в монтаже двухклавишного проходного выключателя любого производителя. А именно – соединения в распределительной коробке. Ведь от того, правильно ли вы все сделаете, зависит то, как будет функционировать вся система в дальнейшем.

В коробку понадобится завести четыре провода с тремя жилами:

Провод питания, идущий от автоматического выключателя на распределительном щите.
Кабель к переключателю «1».
Кабель к переключателю «2».
Кабель к светильнику или люстре.

Когда подключаете провода, лучше всего ориентироваться на их цвет. В том случае, если используете ВВГ с тремя жилами, маркировка у них будет следующая:

Серый или белый – должен использоваться для «фазы».
Синий провод – подключение к «нулю».
Желто-зеленый – подключение заземления.

Существует также такая комбинация цветов:

Серый или белый – соединяется с «нулем».
Коричневый – с «фазой».
Черный – соединяется с заземлением.

Но стоит уточнить все правила подключения в ГОСТе. Именно этими документами регламентируются правила подключения проводников.

5 типов автоматических выключателей

Автоматические выключатели защищают нашу жизнь и имущество от опасных электрических ситуаций. Вот что вам нужно знать об этих критически важных устройствах.

Нас всех раздражал сработавший автоматический выключатель. Готовитесь ли вы к вечеринке или готовите ужин к большому празднику, обычно это происходит в самый неподходящий момент.

Прежде чем перезапускать выключатель и надеяться на лучшее, неплохо бы понять, что делают эти устройства и почему они так важны для электробезопасности.

Автоматические выключатели защищают электрические цепи, перекрывая подачу электричества, когда они обнаруживают слишком большой ток в цепи. Этот «перегрузочный ток» может быть вызван одновременным подключением слишком большого количества устройств или внезапным скачком напряжения, известным как короткое замыкание или замыкание на землю.

Перегрузка по току может повредить электрическое оборудование в вашем доме или привести к поражению электрическим током, если вы окажетесь на пути тока. Автоматические выключатели работают быстро, чтобы смягчить последствия перегрузки по току, поэтому Национальный электротехнический кодекс (NEC) требует их для каждой цепи в вашей панели, за некоторыми исключениями.

Вот наиболее распространенные типы автоматических выключателей, с которыми вы, вероятно, столкнетесь в своем доме.

На этой странице

Стандартный однополюсный выключатель

BanksPhotos/Getty Images

Однополюсный выключатель защищает одну цепь в электрической системе вашего дома. Эта единственная цепь может питать свет в вашей гостиной или питать розетки на кухне. Однополюсные выключатели занимают один слот в электрощите вашего дома и обычно защищают цепи на 15 и 20 ампер.

В обычном сценарии выключатель находится в цепи как открытые ворота, позволяя току циркулировать по проводам, выходя туда, где он нужен, и снова возвращаясь к панели. Когда цепь перегружается или возникает внезапный скачок напряжения, называемый неисправностью, затвор закрывается, останавливая поток электричества в цепи.

Выключатель можно сбросить и использовать снова, но только если вы разрешите ситуацию с перегрузкой по току. Если выключатель продолжает срабатывать, проведите расследование. Если вы не уверены, в чем причина, обратитесь за помощью к лицензированному электрику.

Возможность сброса выключателя является значительным преимуществом по сравнению с предохранителями, которые были широко распространены в домах до появления автоматических выключателей. Предохранители можно использовать только один раз. Если перегорел предохранитель, его необходимо заменить.

Стандартный двухполюсный выключатель

BanksPhotos/Getty Images

Двухполюсные выключатели работают так же, как и однополюсные выключатели, но они защищают цепи, питающие более крупное оборудование, такое как кондиционеры, плиты и сушилки. Эти приборы не могут работать от обычной 120-вольтовой цепи, в которой для подачи тока используется один провод. Большой кондиционер на 50 ампер использует два провода накала, чтобы обеспечить достаточный ток для работы прибора.

Оба «горячих» провода нуждаются в защите от перегрузки по току, поэтому мы используем двухполюсный выключатель, который принимает два провода вместо одного.

Эти выключатели крупнее однополюсных, поэтому они занимают два слота на вашей панели. В случае срабатывания двухполюсного выключателя у него есть ручка, которая позволяет сбрасывать оба хот одновременно.

Двухполюсные выключатели, как и однополюсные, защищают от перегрузок (подключено слишком много вещей) и неисправностей.

Прерыватель цепи замыкания на землю (GFCI)

через продавца

Вы использовали розетки GFCI на кухне и в ванных комнатах, но как насчет автоматических выключателей GFCI?

GFCI защищают людей от конкретного источника поражения электрическим током — замыкания на землю. Это происходит, когда электричество от горячего провода непреднамеренно попадает на землю через проводящие предметы, которые обычно не проводят электричество. Этим путем может быть металлическая труба в стене, внешняя часть прибора или вы сами.

GFCI определяют количество тока, выходящего на нагрузку (то, что вы питаете), и сравнивают его с током, возвращающимся на панель. Если разница между двумя путями превышает шесть миллиампер, GFCI размыкает цепь, останавливая поток электричества. Это происходит всего за 1/40 секунды.

NEC требует GFCI в местах, где вода представляет собой общую опасность. Ванные комнаты, кухни, гаражи, подвальные помещения и наружные емкости должны быть защищены GFCI.

Прерыватель цепи дугового замыкания (AFCI)

Семейный мастер на все руки

Защита от дугового замыкания является относительно новым требованием NEC, которое впервые стало обязательным для спален в 2002 году. С тех пор NEC расширила требования к защите AFCI, включив в них почти все комнаты в вашем доме, за исключением ванных комнат и подвалов. При новом строительстве и реконструкции AFCI заменяют стандартные выключатели как наиболее распространенные выключатели в вашей панели.

AFCI защищают ваш дом от пожаров, контролируя цепи на наличие опасных электрических дуг.

Что такое электрическая дуга? Представьте два провода, соединенных под проволочной гайкой. Пока соединение плотное, ток беспрепятственно проходит через соединение. Если это соединение ослабнет, электричество попытается «перепрыгнуть» с одного провода на другой, чтобы продолжить свой путь, создавая дугу между проводниками.

Если эта дуга возникает в шнуре старой лампы за занавесками в гостиной, вы можете столкнуться с опасной ситуацией. Любой горючий материал вблизи этой дуги может загореться.

Автоматический выключатель AFCI обнаруживает эти непреднамеренные дуговые разряды, где бы они ни происходили, и немедленно отключает подачу электроэнергии в цепь.

Двухфункциональный выключатель AFCI/GFCI

через продавца

Для кухонь и прачечных требуется защита GFCI и AFCI, поэтому двухфункциональный выключатель сочетает в себе оба уровня защиты в одном устройстве. До появления этих выключателей домовладельцу приходилось использовать выключатель AFCI и розетку GFCI для достижения обоих уровней защиты в одной цепи.

Если ваш дом новее или если вы обновили свой электрический щит за последние несколько лет, вы можете увидеть эти двухфункциональные выключатели на своем щите вместо стандартных выключателей GFCI или AFCI.

4 причины срабатывания автоматических выключателей и перегорания предохранителей

Электрическая система в каждом доме представляет собой систему цепей, контролируемых и защищенных автоматическими выключателями или предохранителями. В большинстве современных домов теперь используются автоматические выключатели, чтобы обеспечить этот контроль и защиту отдельных цепей, но в старых домах, в которых не были модернизированы электрические системы, могут использоваться предохранители. Автоматические выключатели или предохранители обычно находятся в центральном

основная сервисная панель.

Что такое автоматический выключатель?

Автоматические выключатели представляют собой автоматические электрические выключатели с кнопками включения и выключения. Они предназначены для защиты электрической цепи от повреждения из-за чрезмерного электрического тока.

Вы, вероятно, уже знаете, где находится ваша основная сервисная панель и используются ли в вашей системе автоматические выключатели или предохранители.

Как безопасно снять и установить автоматический выключатель

И вы, вероятно, также знаете, что когда все огни и светильники в части дома гаснут или отключаются одновременно, это происходит потому, что один из этих автоматических выключателей «сработал» или один из этих предохранителей перегорел. Эти устройства предназначены для автоматического отключения питания цепи при возникновении проблем. «Исправить» – переустановить рычаг выключателя в положение ВКЛ или заменить перегоревший предохранитель. В случае автоматических выключателей немедленным ответом является поиск сработавшего выключателя и возврат рычага в положение ВКЛ. Когда предохранитель перегорает, металлическая нить внутри предохранителя перегорела, а это означает, что вам нужно заменить предохранитель на новый.

Смотреть сейчас: Как безопасно сбросить сработавший автоматический выключатель

Но во избежание повторения этого также важно, чтобы вы понимали, почему сработал выключатель или перегорел предохранитель. В редких случаях прерыватель может быть поврежден, и его замену должен выполнять профессионал. Но в большинстве случаев прерыватель или предохранитель просто выполняют свою работу, когда перегорают. Автоматические выключатели предназначены для срабатывания, а предохранители предназначены для срабатывания и отключения питания при возникновении любой из четырех опасных ситуаций.

Цепь перегружена

Перегрузка электрической цепи является наиболее частой причиной срабатывания автоматического выключателя. Это происходит, когда цепь пытается получить большую электрическую нагрузку, чем она предназначена. Когда одновременно работает слишком много приборов или осветительных приборов, внутренний чувствительный механизм автоматического выключателя нагревается, и выключатель «отключается», обычно с помощью подпружиненного компонента внутри выключателя. Это прерывает непрерывный путь выключателя и делает цепь неактивной. Цепь остается разомкнутой до тех пор, пока рычаг прерывателя не будет возвращен в положение ВКЛ., что также приводит в действие внутренний пружинный механизм.

Размер автоматического выключателя или предохранителя соответствует несущей способности проводов в этой цепи. Следовательно, прерыватель или предохранитель должны сработать или перегореть до того, как провода цепи нагреются до опасного уровня. Когда автоматический выключатель регулярно срабатывает или постоянно перегорает предохранитель, это признак того, что вы предъявляете чрезмерные требования к цепи и вам необходимо переместить некоторые приборы и устройства в другие цепи. Или это может указывать на то, что в вашем доме слишком мало цепей и требуется обновление обслуживания. Обычно, когда цепь перегружена, выключателю требуется около 10 секунд для срабатывания из-за встроенной в выключатель функции временной задержки.

Ель / Ана Кадена

Короткое замыкание

Короткое замыкание – более серьезная причина срабатывания выключателя.

«Жесткое короткое замыкание» возникает, когда горячий провод (черный) касается нейтрального провода (белого), оголенного заземления или соединительного провода или корпуса металлической коробки. С точки зрения физики, короткое замыкание обеспечивает внезапный беспрепятственный поток электричества из-за пониженного сопротивления, и это внезапное увеличение тока внутри выключателя приводит к срабатыванию механизма отключения.

Но иногда короткое замыкание происходит вовсе не из-за проводки цепи, а из-за проблемы с проводкой в приборе или устройстве, включенном в розетку по ходу цепи. Поэтому короткое замыкание может быть немного сложно диагностировать и устранить, и может потребоваться помощь профессионального электрика.

О наличии короткого замыкания может свидетельствовать повторное срабатывание автоматического выключателя сразу после его сброса.

Замыкание на землю

Особый тип короткого замыкания, «замыкание на землю», возникает, если горячий провод соприкасается с заземляющим проводом или металлической настенной коробкой или касается металлических элементов каркаса. Замыкания на землю могут быть особенно опасны, когда они происходят в местах с высоким уровнем влажности, таких как кухни или ванные комнаты, или на открытом воздухе. Замыкание на землю сопряжено с определенным риском поражения электрическим током.

Существуют шаги, которые вы можете предпринять, чтобы определить и устранить замыкание на землю, а также основные шаги, которые вы должны предпринять, чтобы предотвратить его возникновение в первую очередь. Например, в районах, где возможен прямой контакт с землей или водой, правила NEC могут требовать, чтобы розетки были защищены с помощью GFCI (прерыватели цепи замыкания на землю).

Как и в случае жестких коротких замыканий, замыкание на землю вызывает мгновенное снижение сопротивления и немедленное увеличение электрического тока. Это приводит к тому, что внутренний механизм автоматического выключателя нагревается и отключается. Как и в случае жестких коротких замыканий, при наличии замыкания на землю автоматический выключатель может снова сработать сразу после его сброса.

Дуговое замыкание

В последние годы Национальный электротехнический кодекс, типовой кодекс, на котором основано большинство местных электротехнических норм, постепенно ужесточил требования к специальному типу автоматического выключателя, известного как прерыватель цепи дугового замыкания (AFCI).

Выключатели AFCI, помимо срабатывания из-за перегрузок, коротких замыканий и замыканий на землю, также обнаруживают колебания мощности, возникающие при искрении («дуговой разряд») между контактными точками в проводном соединении. Это может произойти, например, из-за ослабления винтовых клемм в выключателе или розетке. Другими словами, выключатель AFCI обнаруживает ранние проблемы с проводкой, прежде чем они могут привести к короткому замыканию или замыканию на землю. Ни обычные автоматические выключатели, ни предохранители не обеспечивают никакой защиты от дугового замыкания. Защита от дугового замыкания является важной защитой от пожаров, вызванных дуговым разрядом.

Выключатели AFCI сбрасываются так же, как и обычные выключатели. Повторяющиеся срабатывания обычно указывают на то, что где-то в цепи есть ослабленные соединения проводов, вызывающие повторное искрение.

Что такое панель автоматического выключателя?

По

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Комсток / Getty Images

Панель электрического автоматического выключателя является основной точкой распределения электрических цепей в вашем доме. В большинстве случаев это будет плоская металлическая панель серого или коричневого цвета, расположенная в гараже, подсобном помещении или подвале, хотя иногда ее размещают в готовом шкафу или доступном чулане.

В качестве основного источника питания для дома панель автоматического выключателя обычно обеспечивает от 100 до 200 ампер общей мощности, в зависимости от номинала панели, хотя в современных домах со многими электроприборами иногда требуется от 300 до 400 ампер. Эта общая доступная мощность распределяется между отдельными ответвленными цепями, расположенными внутри панели.

Электроэнергия поступает в ваш дом от линий электроснабжения (совместно называемых служебным входом). Он проходит через электрический счетчик, который регистрирует потребление электроэнергии, а затем поступает в панель автоматического выключателя. Некоторые системы также имеют большой выключатель между счетчиком и панелью. Последний электрический код потребует этого «разъединителя», или, как он официально называется в новой кодовой книге, аварийного выключателя. Причина, по которой в прошлом использовались разъединители, заключалась в защите длинных участков входных кабелей от счетчика до электрического щита.

Что внутри панели автоматического выключателя?

Провода служебного входа подключаются к двум большим клеммам, называемым наконечниками, в верхней или нижней части панели. Эти наконечники всегда находятся под напряжением, если коммунальная компания не отключит питание или у вас нет разъединителя или аварийного выключателя в месте расположения счетчика. Наконечники и вся проводка, идущая к корпусу панели, закрыты плоской металлической панелью, называемой глухой передней крышкой. Это то, что вы видите, когда открываете дверцу панели выключателя. В передней крышке есть вырезы, которые позволяют получить доступ ко всем выключателям, и это все, что нужно домовладельцам. Не снимайте мертвую переднюю крышку, если вы не знаете, что делаете.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный выключатель

Большинство панелей автоматических выключателей имеют два вертикальных ряда выключателей. Выше (а иногда и ниже) этих двух рядов находится большой прерыватель, называемый главным прерывателем. Этот выключатель управляет питанием всех автоматических выключателей ответвления. Если вы отключите главный выключатель, вы сразу отключите все цепи в доме. Однако это не означает, что панель не находится под напряжением. Наконечники, которые соединяются с служебными линиями, остаются под напряжением независимо от того, включен или выключен главный выключатель. Вот почему вы никогда не должны снимать мертвую переднюю крышку или ковыряться внутри панели автоматического выключателя. Главный выключатель отмечен значением защиты (например, 100 или 200 ампер) на рычаге выключателя.

Отводные автоматические выключатели

Выключатели в двух рядах в основном предназначены для параллельных цепей. К ним относятся цепи на 15 и 20 ампер, которые питают обычные цепи освещения и розеток, и цепи на 20 ампер, которые питают специальные розетки на кухне, в гараже и других помещениях, а также некоторые бытовые приборы. Большие выключатели, обеспечивающие 30, 40 или 50 ампер, представляют собой двухполюсные выключатели, большинство из которых имеют рычаги двойной ширины. Они питают 240-вольтовые приборы, такие как электрические плиты и сушилки. Большой выключатель может также питать фидерную цепь, которая подает питание на небольшую панель автоматического выключателя, называемую субпанелью, где-то еще в доме. Субпанели часто используются для электроснабжения больших пристроек или отдельных гаражей или мастерских.

Горячие шины

Вернемся к внутренней части панели: если электрик снимет мертвую переднюю панель, он обнаружит два ряда автоматических выключателей ответвлений, установленных на двух горячих шинах, которые получают питание через главный выключатель. Все «горячие» провода в цепях подключаются к выключателям, а выключатели подключаются к горячим шинам. Панель выключателя также имеет нейтральную шину и, как правило, отдельную шину заземления. Провода нейтральной цепи подключаются к нейтральной шине, а провода заземления — к заземляющей шине. Некоторые автоматические выключатели (выключатели GFCI и AFCI) содержат косичку, которая также прикрепляется к нейтральной шине.

От заземляющей шины толстый медный провод выходит за пределы панели и спускается к земле, где он соединяется с длинным медным стержнем, глубоко вбитым в почву. Если есть проблема в какой-либо цепи заземления или в панели, электричество может течь по проводам заземления и безопасно попадать в землю через заземляющий стержень.

Примечание. В большинстве панелей, установленных до 2022 года, шина заземления и шина нейтрали были объединены. Только при установке разъединителя рядом со счетчиком и прокладке отдельного заземления внутри кабеля служебного ввода (кабеля SER) заземление и нейтраль находились на отдельных шинах.

Размер панели выключателя

Стандартная мощность панели автоматического выключателя для дома на одну семью составляет 200 ампер, хотя в больших новых домах может быть от 300 до 400 ампер. Во многих старых домах есть панели на 100 ампер, и они могут отлично работать в зависимости от ваших потребностей. Очень старые системы могут иметь панели на 60 ампер; у них обычно есть предохранители вместо прерывателей. Они безопасны, если они правильно спроектированы и обслуживаются, но если у вас возникнут проблемы с одним из них или если вам нужно добавить схему для большего обслуживания, рекомендуется перейти на панель на 200 ампер. Сама панель большего размера не будет потреблять больше электроэнергии. Это просто означает, что у вас будет больше места для добавления цепей и больше электрической мощности для удовлетворения ваших бытовых нужд по мере их возникновения.

Типы автоматических выключателей и руководство по их замене

Автоматические выключатели являются важными устройствами безопасности для каждого здания, склада и всех зданий, использующих электричество. Они выступают в качестве третьей стороны или арбитров в сложных и других опасных системах электропроводки. При попадании чрезмерного тока в электропроводку могут возникнуть пожары, скачки напряжения и взрывы. Но прежде чем такие опасные реакции могут произойти, автоматические выключатели отключают электроэнергию.

Эти коробчатые устройства работают, ограничивая ток в одной цепи. Без автоматических выключателей ваше предприятие было бы в постоянной опасности и беспорядке.

Сколько типов выключателей существует?

Существует три основных типа автоматических выключателей: стандартные, автоматические выключатели AFCI и выключатели GFCI. Вот что вам нужно о них знать: -полюсные выключатели и двухполюсные выключатели. Это более простые выключатели, которые контролируют частоту электричества, когда оно циркулирует в помещении. Он отслеживает электричество в системах электропроводки, приборах и розетках. Этот тип прерывателя останавливает ток при перегрузках и коротких замыканиях, чтобы предотвратить перегрев проводов. Это может произойти, когда горячий провод контактирует с проводом заземления, другим горячим проводом или нейтральным проводом. Это отключение тока предотвращает электрические возгорания.

Вот еще немного об однополюсных и двухполюсных выключателях:

Однополюсные выключатели

Более распространенный выключатель
Защищает один провод под напряжением
Подает 120 В в цепь
Ручки 15-20 А

Двухполюсные выключатели

С двумя однополюсными выключателями с рукояткой и общим размыкающим механизмом
Защищает два провода
Подает 120/240 В или 240 В в цепь
15-200 ампер
Используется для крупных приборов, таких как водонагреватели

Автоматические выключатели GFCI

Автоматические выключатели GFCI или прерыватели цепи замыкания на землю отключают подачу электроэнергии в цепи, когда в них возникают токи перегрузки. Они также вступают в силу при коротком замыкании или замыкании линии на землю. Последнее происходит при нежелательных образованиях пути между электрическим током и заземленным элементом. Эти выключатели не подходят для устройств, которые работают непрерывно, таких как холодильные или медицинские устройства. Причина кроется в спотыкании; выключатели могут сработать больше, чем должны.

Вот дополнительная информация о выключателях GFCI:

Обозначается спиральными проводами и тестовыми кнопками на их передней стороне
Необходим для использования во влажных помещениях, таких как подвалы, открытые площадки, ванные комнаты, кухни и гаражи
Удобен на рабочих станциях, где используются электроинструменты
Имеют стандартное вставное соединение I” на полюс

Автоматические выключатели AFCI

Автоматические выключатели AFCI или прерыватели дугового замыкания останавливают непреднамеренный электрический разряд в электрическом шнуре или системе электропроводки, который может привести к пожару. Он делает это, обнаруживая ненормальный путь и электрический скачок, после чего отключает поврежденную цепь от источника питания до того, как дуга поймает источник тепла, достаточно горячего, чтобы загореться.

Еще немного об автоматических выключателях AFCI:

Дуги возникают в результате старения или повреждения электрических шнуров и проводов
Необходимы вместе с обычными или стандартными выключателями, поскольку они реагируют на устойчиво нарастающее теплоснабжение, а не на резкие скачки напряжения
Отвечает за защиту ответвленной проводки в электрической системе

Лучший тип автоматического выключателя в зависимости от корпуса

Тип автоматического выключателя	Лучшее использование
Стандартные автоматические выключатели	Защита имущества, оборудования и приборов из-за неисправности электрооборудования
Автоматические выключатели GFCI	Защита от поражения электрическим током в местах, где возможно поражение электрическим током, таких как влажные помещения, прачечные, гаражи, кухни или на открытом воздухе
Автоматические выключатели AFCI	Вместо стандартных автоматических выключателей для снижения вероятности образования дуги как источника воспламенения, приводящего к пожару

Как заменить автоматический выключатель

Наденьте защитное снаряжение, такое как перчатки обходчика, резиновую обувь и защитные очки, и встаньте на защитный коврик. Убедитесь, что вокруг нет жидкости.
Найдите коробку главного выключателя и неисправный выключатель.
Проверка питания с помощью тестера напряжения.
Отключите распределительные коробки ответвлений, затем главный источник питания и, наконец, отдельные выключатели.
Осмотрите панель снаружи на предмет обесцвечивания или ржавчины.
Выкрутите винты на лицевых панелях с помощью отвертки.
Определите тип используемой коробки выключателя, прочитав этикетку на главном выключателе питания.
Проверить внутреннюю часть панели на наличие ржавчины, оплавления, обесцвечивания, следов нагрева, потерянных проводов, проникновения вредителей, странных форм, мусора, множества проводов под одним винтом, проводки с поврежденной изоляцией или разноцветных проводов.
Ослабьте винт на неисправных проводах прерывателя.
Снимите автоматический выключатель.
Утилизируйте старый автоматический выключатель.
Поместите новый на то же место, что и старый.
Добавьте провода в новый выключатель и плотно закрутите их.
Замените лицевую панель панели.

Подробнее об автоматических выключателях

Автоматические выключатели AFCI и GFCI защищают от дугового замыкания и замыкания на землю соответственно. Хотя они работают на отдельных гранях системы электропроводки, в тандеме они обеспечивают максимальную защиту цепи.

AFCI и GFCI дополняют друг друга, особенно в местах со сложной схемой, в то время как стандартные автоматические выключатели могут работать в более простых цепях. Ни одна из этих схем не требует какой-либо специальной проводки или руководств по установке.

Источники:

Что такое автоматический выключатель AFCI? (Вопросы и ответы)

Автоматический выключатель — Ликвидаторы D & F

Содержание

Что такое автоматический выключатель?
Средство гашения дуги
Рабочий механизм гидромолота
Номинальное напряжение
Автоматические прерыватели
Миниатюрный автоматический выключатель
Способы монтажа автоматического выключателя

Что такое автоматический выключатель?

Автоматический выключатель представляет собой автоматический выключатель безопасности, который срабатывает за счет измерения тепла или тока, протекающего по цепи. Если это превышает заранее установленный предел, они «срабатывают» и отключают подачу электроэнергии как можно быстрее. В отличие от предохранителей, после устранения неисправности они не требуют замены и могут быть просто сброшены.

Автоматический выключатель

Автоматический выключатель является абсолютно необходимой частью любой электрической системы. В сочетании с надлежащим заземлением они могут защитить от поражения электрическим током. Автоматический выключатель также защищает приборы, проводку и имущество от опасностей возгорания и других повреждений, возникающих в результате аномального тока, короткого замыкания, перегрузки и перегрева.

Конструкция и компоненты автоматического выключателя

Почти все автоматические выключатели состоят из пяти основных компонентов:

Внешний корпус:
Это внешняя оболочка, покрывающая остальные части. В зависимости от номинального тока и напряжения они подразделяются на три типа:
Литой корпус: Обычно используется в автоматических выключателях низкого напряжения
Изолированный корпус: Используется в автоматических выключателях, рассчитанных на среднее напряжение и силу тока
В металлической оболочке: Обычно для верхней части автоматических выключателей среднего класса
Электрические контакты:
В автоматическом выключателе есть два контакта – фиксированный контакт и плавающий контакт (который управляется автоматическим выключателем). Когда выключатель срабатывает, плавающий контакт отходит от неподвижного контакта и отключает подачу электроэнергии в цепь.
Механизм гашения электрической дуги:
Когда контакты разъединяются, электричество может просочиться через зазор между последними соприкасающимися частями. Это создает электрическую дугу, которая может достигать очень высоких температур. Чтобы предотвратить повреждение и предотвратить повторное возникновение дуги, автоматический выключатель использует механизм гашения дуги, чтобы остановить эти дуги.
Основные рабочие механизмы: Автоматические выключатели
могут использовать различные методы отключения питания. Это могут быть подпружиненные переключатели, соленоиды, гидравлические и пневматические переключатели.
Элементы отключения:
Ток, протекающий по цепи, создает тепло и магнитное поле. Элементы отключения откалиброваны для использования одного или обоих этих факторов для измерения тока и напряжения и отключения переключателя в случае превышения максимальных номинальных значений.

Типы автоматических выключателей

Существует множество типов конструкций автоматических выключателей, которые можно классифицировать на основе напряжения (высокое, среднее и низкое) или других характеристик, таких как дугогасящая среда и рабочий механизм. :

Дугогасящая среда

Автоматический выключатель на масляной основе:
В автоматических выключателях на масляной основе оба контакта погружены в изолирующее минеральное масло. Когда прерыватель срабатывает и контакты разъединяются, образующаяся дуга испаряет масло, которое разлагается и образует барьер из сжатого водорода вокруг дуги. Это предотвращает дальнейшее искрение после разрыва цепи.
В автоматических выключателях с большим объемом масла используется больший объем масла как для гашения дуги, так и для изоляции, в то время как в автоматических выключателях с минимальным количеством масла используется меньший объем масла только в качестве прерывающей среды.
Воздушный автоматический выключатель: Воздушные автоматические выключатели
также могут использоваться для низковольтных и некоторых средневольтных цепей. Они работают за счет увеличения напряжения дуги, которое является минимальным напряжением, необходимым для поддержания дуги. Как только оно достигает точки, превышающей напряжение питания, дуга гаснет.
Эти отбойные молотки подразделяются на два типа: пневматические и пневматические. В зависимости от конструкции они могут обеспечивать прерывание дуги путем охлаждения плазмы дуги, увеличения длины дуги, которая должна пройти, или разделения одной дуги на несколько дуг.
Элегазовый выключатель:
Эти автоматические выключатели получили свое название от гексафторида серы (SF6), который является отличным изолятором, поглощающим отрицательные ионы. Камера вокруг контактов заполнена газом, и электрическая дуга вызывает химическую реакцию, которая увеличивает напряжение дуги.
В элегазовых выключателях
обычно используется один, два или четыре прерывателя, в зависимости от уровня напряжения, с которым они должны работать. Обычно они не считаются экологически безопасными, поскольку SF6 является парниковым газом.
Вакуумный выключатель:
Несмотря на то, что вакуумные выключатели существуют уже более полувека, они все еще находятся в стадии разработки. Они почти исключительно используются в цепях среднего напряжения из-за их компактных размеров, высокой надежности и низких эксплуатационных расходов.
Отключение дуги происходит в стальной камере с симметрично расположенными керамическими изоляторами, где поддерживается очень высокий вакуум.

Рабочий механизм гидромолота

Термовыключатель:
Тепловые автоматические выключатели используют тепло как меру тока, протекающего по цепи, и отключаются, когда он превышает определенную температуру. Две полосы из разных металлов соединяются вместе, образуя полосу, замыкающую цепь. По мере увеличения тока металлы нагреваются и расширяются с разной скоростью, в результате чего полоса деформируется и переключает переключатель, который отключает источник питания.
После того, как автоматический выключатель достаточно остынет, можно вручную включить переключатель, чтобы возобновить подачу питания в цепь. Эти типы выключателей не являются мгновенными, и существует период задержки между перегрузкой и отключением
.
Магнитный автоматический выключатель:
Эти выключатели используют электромагнитную энергию, создаваемую электричеством, для срабатывания выключателя и отключения питания. Прерыватель соединен с выключателем и удерживается на месте пружиной. Когда ток протекает через выключатель, создаваемое электромагнитное поле становится сильнее.
Как только она превышает максимальную номинальную мощность выключателя, магнитная сила превышает потенциальную энергию пружины, и выключатель срабатывает. Магнитные автоматические выключатели отключаются почти сразу после перегрузки цепи, и, в отличие от термовыключателей, они также могут быть сброшены немедленно.
Гибридный автоматический выключатель:
Комбинируя как магнитные, так и тепловые автоматические выключатели, гибридные автоматические выключатели могут сочетать в себе преимущества обоих. В них используются магнитные выключатели для мгновенной защиты от скачков напряжения и коротких замыканий, а также термовыключатели для предотвращения перегрева при длительных больших нагрузках.

Номинальные напряжения

Каждый автоматический выключатель предназначен для работы в определенном диапазоне напряжений, поэтому их также можно классифицировать на основе их номинального напряжения:

Высоковольтный автоматический выключатель:
Несмотря на отсутствие глобального стандарта, по данным Международной электротехнической комиссии (МЭК), автоматические выключатели для управления высоковольтными линиями электропередачи рассчитаны на напряжение 72,5 кВ и выше. Однополюсные автоматические выключатели позволяют отключать одну фазу, что повышает стабильность и сокращает общее время отказа. Автоматические выключатели постоянного тока высокого напряжения (HVDC) используются для обработки электроэнергии, вырабатываемой и подаваемой из возобновляемых источников.
В автоматических выключателях этого типа обычно используются электромагнитные или разъединительные автоматические выключатели, а из-за больших нагрузок они включают в себя сложные дугогасящие среды, такие как SF6 и CO2. Поскольку безопасность имеет решающее значение для более высокого напряжения, в высоковольтных автоматических выключателях почти всегда используются различные отказоустойчивые устройства, в том числе:
Трансформаторы тока с защитными реле
Защита от перегрузки и замыкания на землю
Корпуса, которые находятся под потенциалом линии (активный резервуар) или потенциалом земли (застойный резервуар)
Автоматический выключатель среднего напряжения (MV): Автоматические выключатели
номиналом от 1 до 72 кВ относятся к категории автоматических выключателей среднего напряжения. Выключатели более низкого номинала (например, для использования внутри помещений) обычно устанавливаются в распределительных устройствах в металлическом корпусе, а более крупные, защищающие фидерные линии от подстанций, устанавливаются отдельно в качестве компонентов.
Параметры выключателей среднего напряжения регулируются международными стандартами, такими как IEC 62271, и почти всегда используются защитные реле и датчики тока вместо тепловых или магнитных механизмов отключения. Выключатели среднего напряжения можно дополнительно классифицировать по их дугогасящим средам:
Вакуумные автоматические выключатели
имеют номинальные токи более 6300 А и номинальное напряжение до 40,5 кВ. Как правило, они служат дольше и требуют меньше обслуживания.
Воздушные автоматические выключатели
также рассчитаны на токи 6300 А и более, хотя они часто имеют регулируемые уровни срабатывания и задержки. Они часто используются в промышленных приложениях для основного распределения электроэнергии.
Элегазовые выключатели
стали более популярными по сравнению с масляными дугогасящими средами из-за растущей экологической озабоченности по поводу разливов нефти
Автоматический выключатель низкого напряжения: Выключатели
LV используются, когда максимальное напряжение составляет около 1000 В переменного тока, и включают миниатюрные автоматические выключатели (MCB). Они чаще всего используются в домашнем хозяйстве и офисах и могут быть установлены ярусами на распределительном щите или шкафу распределительного устройства для легкого доступа, переустановки и замены. В автоматических выключателях в литом корпусе используются тепловые или магнитные датчики перегрузки, и они доступны для номиналов до 2500 А.
Выключатели низковольтные трех типов:
Тип B срабатывает при воздействии тока полной нагрузки в 3-5 раз больше
Тип C может выдерживать большие нагрузки, в 5-10 раз превышающие ток полной нагрузки
Тип D обладает наибольшей грузоподъемностью, в 10-20 раз превышающей полный ток нагрузки.

Автоматические прерыватели

Автоматические выключатели предназначены для устранения различных неисправностей в зависимости от их предполагаемого использования:

Прерыватели тока замыкания на землю:
Они используются для обеспечения дополнительной защиты цепей, которые могут случайно соприкоснуться с водой. GFCI измеряют ток, протекающий как в цепь, так и из нее, чтобы обнаружить любые утечки тока или замыкания на землю, которые возникают, когда прибор падает в воду или человек вступает в непосредственный контакт с цепями под напряжением.
Прерыватели цепи дугового замыкания:
Дугообразование происходит постоянно, даже если вы выключите выключатель. AFCI — это интеллектуальные прерыватели, которые могут различать нормальное искрение и необычно сильное искрение. Если автоматический выключатель обнаруживает потенциально опасную дугу, он быстро отключает питание цепи и предотвращает короткое замыкание и возгорание
Убедитесь, что вы знаете разницу между AFCI и GFCI и где их правильно использовать.

Миниатюрный автоматический выключатель

Автоматические выключатели чаще всего используются в цепях низкого напряжения. В пределах одной цепи может быть несколько меньших цепей, каждая из которых управляется с помощью MCB, поэтому в случае неисправности отключается только затронутая цепь. Они более надежны и чувствительны, чем предохранители, и гораздо проще в эксплуатации, поскольку их можно просто снова включить после устранения неисправности.

Методы монтажа автоматического выключателя

Существуют различные методы монтажа и установки автоматических выключателей, каждый из которых предназначен для удовлетворения конкретных требований. Методы монтажа можно разделить на следующие категории:

Фиксированная установка:
Самая доступная установка — это установка, в которой автоматический выключатель подключается к нагрузочной раме и крепится болтами внутри кожуха. Этот монтаж также позволяет устанавливать выключатель спереди. Эти устройства надежны и обычно рассчитаны на напряжение до 600 вольт. Провода или секционные шины обеспечивают питание, которое необходимо отключить перед снятием и заменой выключателя.
Съемный монтаж:
Еще один тип фронтальной установки, съемный автоматический выключатель по умеренной цене и с хорошей надежностью. Это двухкомпонентное крепление имеет основание, которое прикручено болтами и жестко соединено с рамой, куда вставляется выключатель с изолированными частями для электрического сопряжения с ним. Этот метод монтажа также подходит для напряжения 600 В и менее. Он позволяет легко снимать и заменять автоматический выключатель, но сначала необходимо отключить нагрузку.
Выдвижной монтаж:
Подобно съемным выключателям, выдвижные автоматические выключатели имеют конструкцию, состоящую из двух частей: основание на болтах и жесткой проводкой с электрически сопряженным втычным выключателем. Основное отличие состоит в том, что эти автоматические выключатели можно использовать со всеми напряжениями, и они являются наиболее дорогостоящим вариантом. Выдвижные выключатели блокируются в целях безопасности, поэтому питание автоматически отключается при удалении одного блока, в отличие от отключения питания всех автоматических выключателей, установленных в больших шкафах.
Эти блоки также довольно большие и громоздкие, а их вес затрудняет манипулирование ими вручную. Для установки и снятия их обычно перемещают с помощью домкратного винта, а затем поднимают на опору, способную выдержать дополнительный вес. Их можно заменить, не отключая питание, но проверка и снятие требуют отключения нагрузки.

Связаться с нами

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу контактную форму онлайн.

Свяжитесь с нами

Circuit Breaker Sales Inc. — A GroupCBS Company

Перейти к содержимому

Нажмите для Автоматические выключатели низкого/среднего напряжения
■ Все типы
■ Все OEM-производители

Нажмите для Распределительное устройство низкого/среднего напряжения
■ Новое
■ Восстановленное
■ Подходящие модели

Щелкните, чтобы получить Миллионы запасных частей и запасных частей для всех типов электрооборудования на складе

Нажмите для Подстанции вторичного блока
■ Выключатель
■ Трансформатор
■ Низковольтный редуктор

Нажмите для Выключатели нагрузки
■ С предохранителями и без предохранителей
■ Автономный или моноблочный

Нажмите для Управление двигателем среднего напряжения
■ Подходящие линейки
■ Контакторы и компоненты

Нажмите для Силовые трансформаторы
■ Сухой тип
■ Литой змеевик
■ Заполненный жидкостью

Нажмите для Защитные реле
■ Устаревшие электромеханические и ранние полупроводниковые эксперты
■ Ремонт и продажа

Нажмите, чтобы увидеть Удаленный автоматический выключатель Стойка и коммутация
■ Защита от вспышки дуги
■ Посетите @ CBSArcSafe. com

Щелкните для вакуумных прерывателей
■ Запасные части
■ Узлы
■ Прогностическое тестирование

Нажмите для Низковольтный блок управления двигателем
■ Все типы и OEM-производители
■ 600 В и ниже
■ Размер NEMA 1–7

Нажмите, чтобы Посетите наш интернет-магазин @ CBStore.com

Модернизация, продление срока службы и модернизация

Программы продления срока службы CBS продлевают срок службы устаревших распределительных устройств, средств управления двигателем и автоматических выключателей. Это включает в себя увеличение отключающей способности, повышение надежности оборудования, согласование существующей линейки распределительных устройств, предоставление полупроводниковых расцепителей, а также предложение решений по модернизации и дооснащению. Мы можем помочь вам получить еще большую отдачу от ваших инвестиций в распределительное устройство. Читать далее.

Восстановление, восстановление и ремонт

CBS предоставляет широкий спектр услуг по восстановлению, восстановлению и ремонту всех типов электрооборудования. Наши услуги по восстановлению включают в себя разборку, оценку, замену или восстановление компонентов, тестирование, техническое обслуживание и полную документацию, чтобы гарантировать, что ваше оборудование будет работать так же хорошо или даже лучше, чем когда оно сошло с конвейера. Читать далее.

Электротехника

Наш отдел электротехники может спроектировать аппаратное обеспечение для модернизации и модернизации вашего существующего распределительного устройства, спроектировать соответствующее распределительное устройство для проектов расширения, а также провести реинжиниринг труднодоступного, устаревшего и иностранного оборудования. CBS разрабатывает распределительные устройства, щиты и центры управления двигателями для применения в самых разных областях: от установки внутри помещений до установки вне помещений и оборудования для атомной энергетики с классом безопасности. Читать далее.

Сервисная мастерская Денвера поддерживает работу центров обработки данных после повреждения трансформатора

Когда в системе охлаждения возникла утечка, отдел продаж компании Circuit Breaker смог обеспечить работу центров обработки данных, в то время как поврежденное оборудование было заменено.

Подробнее

Восстановление электрооборудования имеет экологические и экономические преимущества

Восстановление бывшего в употреблении электрооборудования до состояния, близкого к новому, путем восстановления — это устойчивый способ получить больше от вашего оборудования при меньшем использовании природных ресурсов.

Подробнее

Как сервисный центр может снизить опасность дугового разряда

Изменения в способе расчета энергии дугового разряда обеспечивают более тонкие и точные результаты по сравнению с исследованиями, проведенными ранее, но знания и передовой опыт по-прежнему защищают людей от опасностей, связанных с электричеством.

Качество — ключ к восстановленному электрическому оборудованию

Профессионалы, занимающиеся обеспечением безопасности и надежности восстановленного и восстановленного электрического оборудования и аппаратуры, собрались на ежегодную конференцию и выставку PEARL 2022 года.

Подробнее

Аварийное электроснабжение позволяет восстановиться после урагана

Группа CBS взялась за обеспечение аварийного электроснабжения после того, как Ида обрушился на сушу как ураган 4-й категории.

Подробнее

Аварийная поддержка

Инвентаризация

Ремонт

Группа CBS

Продайте США

Harness of Power of Group CBS

Headquarded in Addison,

Headquarded In Addison,

. 0376 Group CBS имеет дочерние компании в США и Великобритании, которые предоставляют первоклассные продукты и непревзойденные возможности и услуги для рынков промышленности, коммунальных услуг, распределения электроэнергии и ремонта. Если это электричество… оно у нас есть! У нас есть все необходимое для продажи, обслуживания и технических требований к электрическому оборудованию. Для получения дополнительной информации о вступлении в группу дочерних компаний Group CBS, пожалуйста, нажмите здесь . Мы всегда ищем квалифицированных и мотивированных сотрудников во всех сферах нашего бизнеса, нажмите здесь для получения дополнительной информации.

Качество в продаже автоматических выключателей бесплатно! Продажа автоматических выключателей сертифицирована по стандарту ISO 9001 2008; и весь наш персонал, включая продажи, проектирование, сборку, испытания и доставку, является квалифицированными профессионалами, которые привержены предоставлению нашим клиентам качественных продуктов и услуг. У нас есть комплексные процедуры обеспечения качества и все возможности для электрических испытаний, включая собственный импульсный генератор на 200 кВ для проверки устойчивости к BIL. На все новое или восстановленное оборудование распространяется годовая гарантия на детали и работу.

Продажа автоматических выключателей также сертифицирована по экологическим стандартам. У нас есть полностью разработанная и внедренная система экологического менеджмента, соответствующая стандарту ISO 14001, и мы получили сертификат ISO 14001 2004.

Компания Circuit Breaker Sales является учредителем PEARL — Профессиональной лиги по переработке электрического оборудования. Миссия PEARL состоит в том, чтобы выделить участников PEARL в глазах их клиентов в плане качества, безопасности и честности. Членство в PEARL является подтверждением нашей давней приверженности качеству и соблюдению самых высоких стандартов, а также строгим техническим требованиям, требованиям безопасности и эксплуатации для обеспечения надлежащей переработки и повторного использования электроэнергетического оборудования.

Мы также являемся членами NFPA — Национальной ассоциации противопожарной защиты.

Raiders of the Lost Arc

Вице-президент по продажам автоматических выключателей Сэм Эндрес описывает изменения в отрасли и ключевой процесс в CBS, в то время как сотрудник Ронни Монк прячет бесценные артефакты на огромном складе CBS.

В нашей видеотеке на YouTube вы найдете демонстрации продуктов, обучающие видео и другие ценные ресурсы.

Посмотреть больше видео

Нажмите, чтобы ПОСМОТРЕТЬ
СЕЙЧАС

Нажмите, чтобы ЧАСЫ
СЕЙЧАС

Нажмите, чтобы СМОТРЕТЬ
СЕЙЧАС

Отдел продаж автоматических выключателей с радостью сообщает о расширении комплексной поддержки автоматических выключателей и распределительных устройств PACS Industries.

РубрикаРазное

Электросхема проходного выключателя: Схема подключения проходного выключателя | Полезные статьи

Схемы Подключения Проходных Выключателей Одноклавишных

Электричество, сантехника, установка бытовой техники. Просто о сложном

Схемы подключения различных видов проходных переключателей

Как работает 2х клавишный ПВ

Электрическая схема подключения проходного выключателя

Как подключить проходной выключатель схема подключения

Назначение проходного выключателя

Конструкции проходных выключателей

Подключение проходного выключателя с двух мест

Управление двумя светильниками с двух разных мест

Проходной выключатель схема подключения на 3 точки

Положения переключателей

Другие методы

Схема подключения проходного выключателя своими руками

Принципиальная схема работы проходного выключателя.

Практическая схема подключения двух проходных выключателей LEGRAND.

Практическая схема подключения трех проходных выключателей LEGRAND.

меры безопасности и ошибки при монтаже

Конструкция и отличия перекидных выключателей

Параметры выбора

Где применяется подобная система управления освещением

Подсоединение промежуточного выключателя

Схема подключения кабелей ПВ в распределительном коробе

Особенности подключения одноклавишного переключателя с двух точек

Требования к подключению

Алгоритм подключения

Характеристики сенсорных моделей выключателей

Основные ошибки при подключении

Минусы проходного переключателя

Схема подключения проходного выключателя (с двух мест)

Схема подключения проходного выключателя с двух мест

Подключение проходных переключателей с 3-х мест

Лучшие производители оборудования, и как выбрать выключатель

Общая информация

Схема подключение проводов проходного выключателя в распредкоробке

Двух или трехжильный кабель?

Проходной выключатель

Виды

Принцип действия

Конструкция и особенности проходных выключателей

Работа схемы проходного выключателя

Рекомендации по монтажу

Подключение неправильным кабелем

Монтаж переключателей освещения

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Принципиальная схема подключения проходного выключателя с 2-х мест

Схема подключения проходного выключателя с 3-х мест

Схема подключения проходного выключателя с 4х мест

Какие выключатели применить

Проходной выключатель

правила подключения + монтажная инструкция

Схема подключения проходного выключателя — управление светильником из 2-х мест.

Виды

Схемы установки проходных выключателей

Схема подключения одноклавишного проходного выключателя освещения

Схема монтажа 2-х клавишного проходного выключателя

Сборка распределительной коробки

Электричество, сантехника, установка бытовой техники. Просто о сложном

Схема подключения проходного выключателя с двух мест

Как выглядит и работатет проходной выключатель

Вариант тумблера со скрытым механизмом

Монтаж аппарата наружного типа

Где можно поставить проходные выключатели

Устройство выключателя

Износ контактов

Как подключать выключатели проходного типа?

Схема на 3 точки

Распределительная коробка

5 типов автоматических выключателей

Автоматические выключатели защищают нашу жизнь и имущество от опасных электрических ситуаций. Вот что вам нужно знать об этих критически важных устройствах.

Стандартный однополюсный выключатель

Стандартный двухполюсный выключатель

Прерыватель цепи замыкания на землю (GFCI)

Прерыватель цепи дугового замыкания (AFCI)

Двухфункциональный выключатель AFCI/GFCI

Популярные видео

4 причины срабатывания автоматических выключателей и перегорания предохранителей

Что такое автоматический выключатель?

Смотреть сейчас: Как безопасно сбросить сработавший автоматический выключатель
