Элементы вентиляционной системы: Элементы системы вентиляции и элементы для монтажа вентиляции

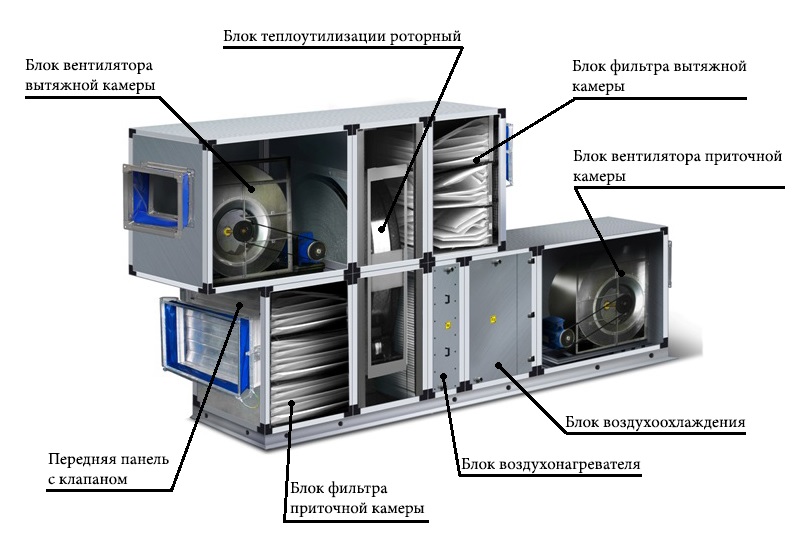

Основные элементы системы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция — это эффективная система вентиляции, в основе которой лежит замена отработанного воздуха на свежий с улицы. Т.е. обеспечивается приток нового воздуха в помещение и удаление застоявшегося воздуха наружу.





Основные элементы системы:



• Воздуховоды. Необходимы для распределения потоков воздуха в изолированные помещения. Они состоят из трубопроводов, которые объединены между собой в единую сеть при помощи тройников, переходников, поворотов и т. д. По площади сечения делятся на круглые и прямоугольные. По жесткости — на гибкие, полугибкие и жесткие. Параметры выбираются по предварительному расчету в планируемой системе вентиляции, а также с учетом максимально допустимой скорости воздушных масс.
• Вентилятор. Данной устройство подает/удаляет воздух из/в здание. В приточно-вытяжной вентиляции могут быть использованы осевые или центробежные вентиляторы.
• Воздухозаборная решетка. Необходима для защиты системы от попадания посторонних предметов, осадков, также сквозь нее воздух попадает в систему вентиляции.
• Воздушный клапан. Служит для предотвращения поступления в помещение воздуха с улицы, когда система выключена.
• Фильтры — защищают все элементы от пуха, пыли и различных насекомых.
• Калорифер — нагревает свежий воздух в зимний период.
• Рекуператор. Снижает энергозатраты на прогрев прохладного воздуха.
• Шумоглушитель — блокирует распространение шума в системе.
• Воздухораспределители и воздухозаборники закрывают окончания воздуховодов, чтобы воздушные массы беспрепятственно поступали и отводились.
• Система управления — включает и выключает вентилятор.

Вироби для систем вентиляції та димарів.	Топ продаж Дроссель-клапан нержавійка AISI 430 d-100 (ручка) Дроссель-клапан оцинковка, нержавійка AISI 304,430 Дроссель-клапан круглый используется для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования 339 грн	Трійник 45° AISI 304 нерж/нерж d-100/160 Трійник утеплений нержавійка в нержавійці Тройник изготовлен из сырья, которое не ржавеет и используется для того, чтобы отводить отходящие газы в дымоходную систему. К тому же, он позволяет без проблем очистить трубы с отсечением накопленной влаги/конденсата. 1596 грн	Топ продаж Зонт (грибок) нержавійка AISI 430 d-100 Зонт витяжний вентиляційний Зонт оцинкованный круглый необходим для защиты внешней части воздуховода круглого сечения от попадания в систему вентиляции атмосферных осадков. 161 грн
Кондиціонери	Топ продаж RAS-07J2KVSG-UA — RAS-07J2AVSG-UA Кондиционер инверторный Toshiba Shorai Edge (J2KVSG) Shorai Edge (J2KVSG) Японский производитель Toshiba обновляет модельный ряд бытовых кондиционеров в 2021 года и представляет новую, инверторную серию сплит-систем — Shorai Edge (J2KVSG). 32999 грн	Топ продаж S09FTXR-NG R32 Wi-Fi Кондиционер Cooper&Hunter Nordic Continental Inverter Wi-Fi Nordic Continental Inverter Wi-Fi Кондиционер тепловой насос Cooper&Hunter серия Nordic Continental работает на новом озонобезопасном фреоне R32 Предназначен для помещений площадью от 25 м² до 70 м² Класс энергоэффективности в режиме обогрева А+ (-25 … +24). В режиме охлаждения показатель энергоэффективности A++ (-15 … +42). Модуль Wi-Fi позволяет организовать управление устройством из любого места через интернет с помощью программы установленной на смартфон. 23470 грн	Топ продаж LS-07ODI3/LU-07ODI3 Кондиционер инверторный Leberg Odin 3.0 Odin 3.0 Новая линейка бытовых кондиционеров Leberg представлена в 21 году — ODIN 3.0. Внешний вид классической формы, белого цвета, имеет доступную цену при этом надежный в эксплуатации. 13999 грн
Вентиляція	Топ продаж Вентс Мікра 200 Е ЕРВ WiFi Приточно-вытяжная установка ВЕНТС Микра 200 ЭРВ WiFi ВЕНТС Микра 200 ЭРВ WiFi Производительность до 200 м³/ч. Микра 200 ЭРВ WiFi – комнатная энергосберегающая приточно-вытяжная установка, предназначенная для децентрализованной вентиляции социальных и коммерческих помещений, квартир и частных домов. Идеально подходит для организации простой и эффективной вентиляции в готовых и реконструируемых помещениях и не требует монтажа сети воздуховодов. 80965 грн	АМ 100 ВР Тарельчатые клапаны металлические АМ 100 ВР Для приточно-вытяжной вентиляции. Предназначен для установки в стене или на потолке. Простой монтаж при помощи монтажного фланца ФМА 100 (Ø100 мм). 359 грн	Вентс МПА 1200 В LCD Приточная установка Вентс МПА Приточная установка марки Вентс серии МПА – это современный и готовый к применению вентиляционный агрегат, который на высоком качественном уровне обеспечивает фильтрацию воздуха, а также его предварительный подогрев и подачу в помещение. 97675 грн

Вентиляционное оборудование и системы вентиляции

Вентиляционное оборудование представляет собой совокупность приборов и устройств, которые создают в помещениях зданий благоприятные условия для человека: чистоту и относительную влажность воздуха, его температуру и скорость движения.

С помощью систем вентиляции во все комнаты дома подается свежий воздух, устраняется отработанный, загрязненный. Параллельно с основной функцией вентиляционное оборудование зачастую используется для построения систем кондиционирования и отопления.

Без вентиляционной системы ни одно жилое здание не будет введено в эксплуатацию, поэтому, еще на стадии разработки проекта решается вопрос о том, какое именно оборудование будет применено в конкретном здании.

Классификация вентиляционного оборудования

В зависимости от предназначения вентиляционное оборудование делится на:

• приточное, подающее определенное количество чистого воздуха, который зимой может подогреваться;
• вытяжное — удаляющее отработанный воздух;
• общеобменное — создающее одинаковые условия во всем объеме помещения.

По характеру перемещения воздуха системы вентиляции бывают с

механическим или естественным побуждением. По зоне обслуживания — могут быть общеобменными (обычно в производственных корпусах) и локальными — задействованными в одном из жилых помещений. Конструкция тоже оказывает влияние на классификацию вентиляционного оборудования, подразделяя его на канальное и бесканальное.

Механическая вентиляция эффективнее за счет разности давления, которое создается вентилятором. Еще в механических системах вентиляции есть возможность применять такие полезные устройства, как электродвигатели, приборы автоматики для управления, воздухонагреватели, пылеуловители, шумоглушители. Все это позволяет перемещать воздушные массы в достаточно больших пространствах. При этом затрачивается электроэнергия, но имеются большие преимущества перед естественной вентиляцией:

• возможность подачи и удаления воздуха из отдельных зон;
• очистка воздуха;
• увлажнение;
• нагревание воздуха.

Естественная вентиляция — это воздухообмен, происходящий благодаря разнице давления внутри помещения и снаружи. Отличают обычную, неорганизованную естественную вентиляцию через окна, форточки, двери и организованную естественную вентиляцию — через специально созданные приточно-вытяжные каналы.

В жилых помещениях такие проемы закрываются решетками, например, в ванной, санузле и кухне. Некоторым образом, ими можно управлять: либо регулировать степень открытия, либо создавать пониженное давление в канале с помощью дефлектора (усилителя тяги). Эффективность такой вентиляции небольшая, и специалисты советуют уделить внимание принудительной вентиляции в доме или квартире.

Канальные вентиляционные системы

Канальная система вентиляции, как приточная, так и вытяжная, построена на основе целой сети воздуховодов, по которым перемещается воздух. Применяется в жилых домах с большой площадью, общественных зданиях, а также в бизнес и торговых центрах, на производстве, там, где бесканальная система явно не справится с возложенными на нее задачами.

Канальная вентиляция, создающая равномерный воздухообмен во всем объеме помещения, называется общеобменной. Местная канальная вентиляция производит интенсивный воздухообмен в конкретной зоне. Преимущества канальной системы заключается не только в охватывании больших площадей, но и такой функции, как регулировка и поддержания микроклимата внутри здания, а не только обычное замещение воздуха. Для этого внутри воздуховода можно установить разное климатическое оборудование:

• вентиляторы;
• бактериологические фильтры;
• ионизаторы воздуха;
• осушители и увлажнители;
• нагреватели и охладители;
• шумоглушители;
• рекуператоры;
• диффузоры и вентиляционные решетки для регулировки интенсивности воздухообмена в разных зонах помещения.

Кроме использования канальной системы, как приточно-вытяжной установки, которая вытягивает загрязненный воздух и поставляет свежий кислород, ее большим преимуществом может стать установка рекуператора. Это устройство отбирает тепло у вытяжного воздуха и отдает его на нагрев приточного холодного воздуха, экономя энергию на отопление.

К основным составляющим простейшей вентиляционной системы относятся воздуховоды, вентиляторы и вытяжки.

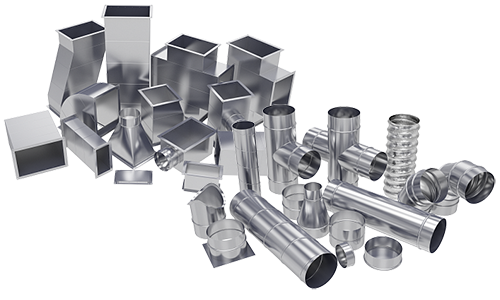

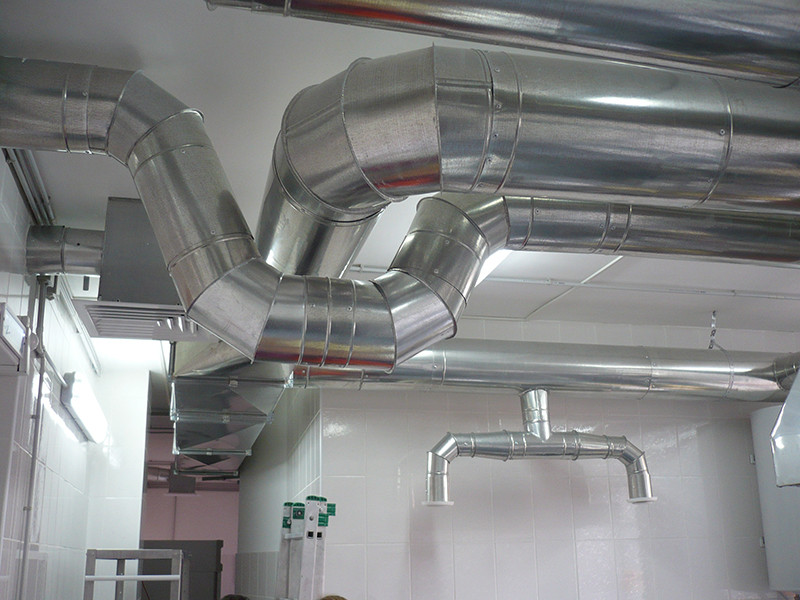

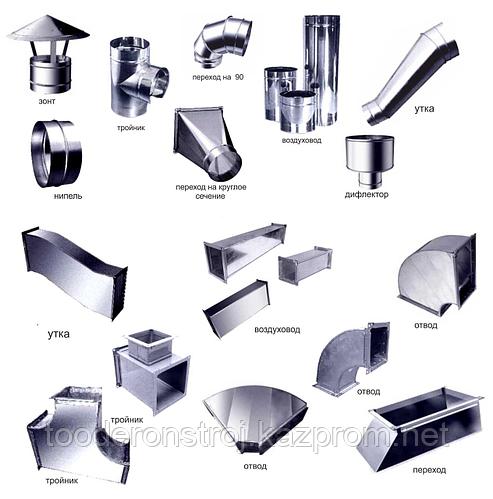

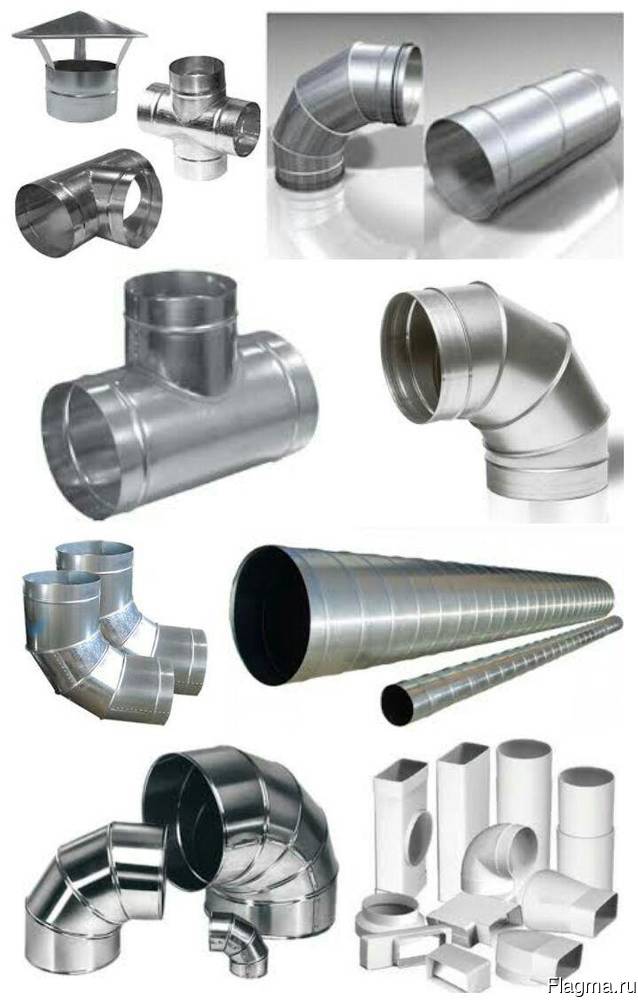

Воздуховоды

Воздуховоды распределяют по помещениям здания воздушные потоки, образуя единую сеть, в которую входят также всевозможные фасонные изделия: переходники, поворотники, тройники и т. д. Изготавливают жесткие воздуховоды с круглым или прямоугольным сечением из оцинкованной жести.

На небольших участках системы используются гибкие или полугибкие каркасные воздуховоды, сформированные из нескольких слоев алюминиевой фольги. В загородных домах и коттеджах все чаще используются пластиковые воздуховоды.

К основным характеристикам воздуховодов можно отнести их жесткость и площадь сечения, которая имеет большое значение. Она участвует в расчете параметров системы воздухообмена и допустимой скорости воздуха, от которой зависит, будут ли возникать в системе существенные шумы. При размещении воздуховодов за фальшпотолками, они должны быть тепло- и шумоизолированы.

В таблице видна зависимость скорости потока от диаметра воздуховода с круглым сечением и от мощности вытяжки.

Вентиляторы

Вентиляторы способны создавать в системах давление воздушного потока, подавая воздух в помещение или удаляя его наружу. Для этого применяются два вида вентиляторов: осевые и радиальные (центробежные).

Осевые вентиляторы по конструкции — это цилиндрический кожух, в котором вращаются лопасти, размещенные под углом к оси вращения, чтобы захватывать воздух. Такие вентиляторы с высоким КПД обладают компактными размерами. В зависимости от места установки они делятся на обычные, кровельные и канальные. Последние из них устанавливаются в воздуховодах.



В загородных коттеджах часто применяют радиальные вентиляторы двухстороннего всасывания и одностороннего. Радиальные вентиляторы, у которых лопасти (лопатки) загнуты назад, на 20% меньше потребляют электроэнергии по сравнению с другими видами.

Российская компания ERA выпускает вентиляторы отличного качества, в том числе, вытяжные осевые в накладном варианте. Они надежны в эксплуатации, устойчивы к любым воздействиям: влаге, механическим повреждениям, температуре, конденсату. Некоторые модели оборудованы обратным клапаном.

Вытяжные вентиляторы ERA используются для вытяжной вентиляции совместно с инновационными пластиковыми каналами (воздуховодами) ERA. Можно подобрать канальный осевой вентилятор с оригинальной системой крепления, благодаря которой вам не придется разбирать воздуховод при монтаже вентилятора или его демонтаже.

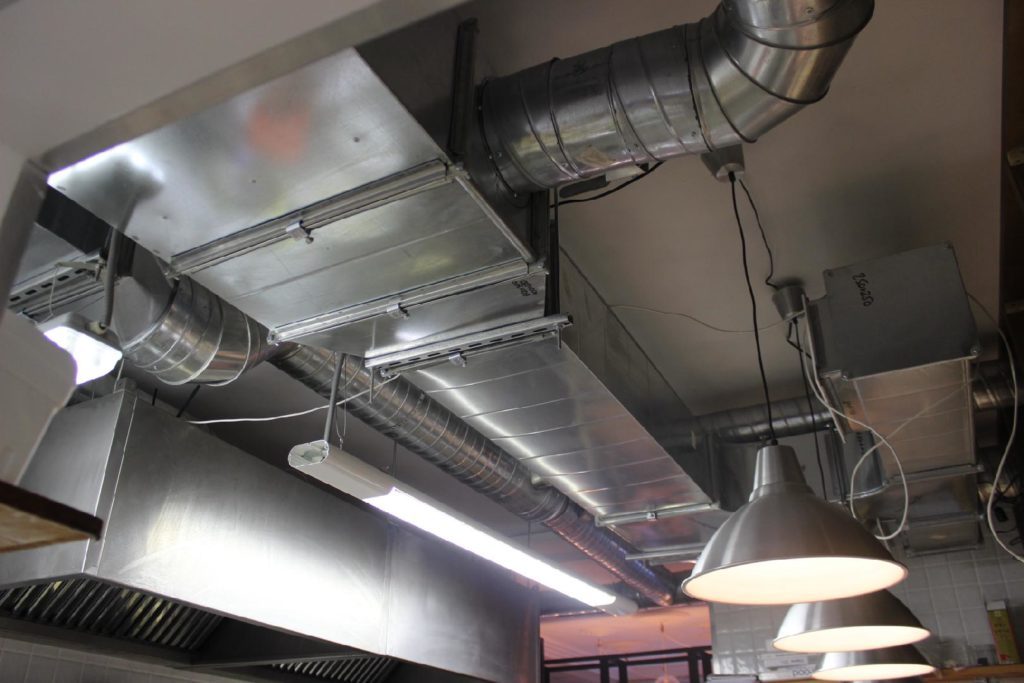

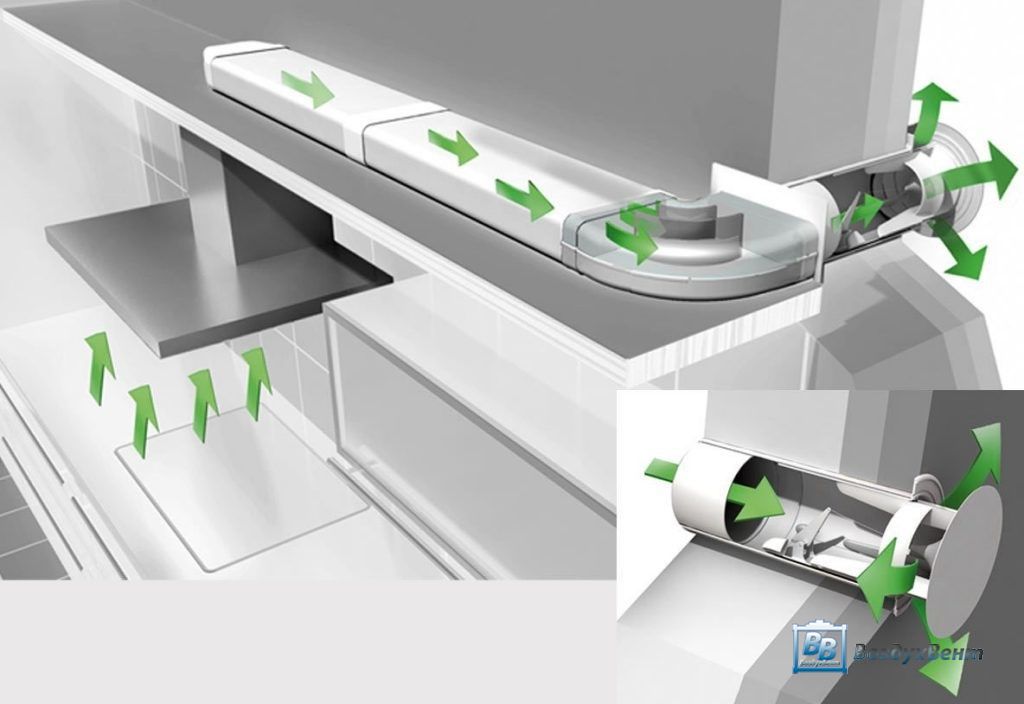

Вытяжки

В жилых домах еще одним важным элементом вентиляционной системы являются кухонные вытяжки для эффективного удаления через воздуховод испарений, возникающих во время приготовления пищи. На рынке они представлены в огромном ассортименте от разных производителей, отечественных и зарубежных, — ELIKOR, SHINDO, GORENJE (Росссия), KRONA (Турция), MAAN (Польша) и многих других.

Поражает многообразие моделей, отличающихся по конструкции и дизайну. Весьма популярны сегодня встраиваемые вытяжки, экономящие место в кухонном помещении. Еще один тип — островные вытяжки — это практичные и эффективные устройства, расположенные прямо над варочной поверхностью и крепящиеся к потолку.

Современные и оригинальные вертикальные подвесные вытяжки не очень практичны, но их дизайн привлекает потребителя. Традиционные купольные вытяжки изготавливают из стали, алюминия, хрома, иногда со стеклянными вставками. Высота их крепления к стене зависит от того, насколько длинна вытяжная труба. При выборе вытяжки часто обращают внимание не только на функционал, но и на конструкцию и дизайн.

Отлично зарекомендовала себя на рынке оборудования для вентиляционных систем российская компания ERA, став одним из мировых лидеров в этой сфере. Она поставляет безопасную экологичную продукцию — вентиляционное оборудование, изготовленое с применением инновационных технологий.

Например, пластиковые воздуховоды этой компании отличаются от таких же изделий других производителей тем, что сырьем для производства служит специальная ПВХ-композиция, не содержащая свинец и кадмий, а значит, в окружающую среду не выделяются вредные вещества.

Воздуховоды и другие устройства для вентиляционных систем представлены в нашем  интернет-магазине стройматериалов  в обширном ассортименте.

Если система вентиляции дома или офиса организована правильно, и вентиляционное оборудование подобрано оптимальное, то это позволит обеспечить комфорт и здоровье в жилых помещениях, отличные условия для работы в коммерческих зданиях и промышленном производстве.



Состав вентиляции

---

Состав системы вентиляции зависит от ее вида. Приточные искусственные (механические) системы вентиляции — наиболее сложные и часто используемые, поэтому именно их состав мы и рассмотрим.

Типовая приточная механическая система вентиляции состоит из следующих составляющих (расположенных по направлению движения воздуха, от входа к выходу):

1. ВОЗДУХОЗАБОРНАЯ РЕШЕТКА

Через нее наружный воздух поступает в систему вентиляции. Эти решётки, как и другие элементы вентиляционной системы, могут быть как круглой, так и прямоугольной формы. В основном они выполняют декоративную роль, но также служат для защиты от попадания внутрь дождевых капель, снежинок и посторонних предметов.

2. ВОЗДУШНЫЙ КЛАПАН

Если система вентиляции отключена, то этот клапан препятствует попаданию наружного воздуха в помещение. Особенно это необходимо в зимний период, когда внутрь могут проникнуть холодный воздух и снег. В приточных системах вентилирования, как правило, используются воздушные клапаны с электрическим приводом. При этом управление системой полностью автоматизируется, то есть при включении вентиляции клапан автоматически открывается, при отключении — закрывается.

3. ФИЛЬТР

Этот элемент необходим для защиты, как самой вентиляционной системы, так и вентилируемых помещения от попадания различных мелких частиц, таких как пыль, насекомые, пух и т.д. Обычно в системе устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (для частиц до 1 мкм) и особо тонкой очистки (задерживают частицы до 0. 1 мкм).

Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон. Фильтр следует время от времени очищать от пыли и грязи, как правило, не реже одного раза в месяц.

4. КАЛОРИФЕР

Калорифер (или нагреватель воздуха) в холодное время года нагревает подаваемый с улицы воздух. Существует два типа калориферов: электрический и водяной, который подключается к системе центрального отопления. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших помещений (площадью более 100 кв. м) желательно использовать водяные нагреватели, иначе затраты на электроэнергию будут очень большие.

Для значительного снижения затрат на подогрев холодного воздуха используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счёт теплообмена с удаляемым тёплым воздухом. Воздушные потоки при этом не смешиваются.

5. ВЕНТИЛЯТОР

Вентилятор — это центральный элемент в каждой вентиляционной системе. Он имеет два параметра по своей производительности — это количество прокачиваемого воздуха и полное давление. Также вентиляторы различаются по таким параметрам, как габариты и уровень шума, что в немалой степени зависит от выбранной марки вентилятора.

6. ШУМОГЛУШИТЕЛЬ

В процессе своей работы вентилятор производит шумы, источником которых являются завихрения воздуха на его лопастях. Поэтому сразу после вентилятора обязательно устанавливается шумоглушитель, предотвращающий распространение шума далее по системе. Для поглощения шума в шумоглушителе используется минеральная вата или стекловолокно, которыми обкладываются стенки шумоглушителя.

7. ВОЗДУХОВОДЫ

После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этого используется так называемая воздухопроводная сеть, состоящая из самих воздуховодов и фасонных изделий, таких как переходники, тройники, повороты. Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жёсткость (бывают жёсткие, полугибкие и гибкие воздуховоды).

Скорость потока в воздуховоде не должна превышать определённого значения, иначе воздуховод станет источником шума. Поэтому размер воздуховодов подбирается исходя из расчётного значения воздухообмена и максимально допустимой скорости воздуха.

8. РАСПРЕДЕЛИТЕЛИ ВОЗДУХА

Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решётки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны).

Распределители воздуха, помимо декоративных функций, служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

9. СИСТЕМЫ РЕГУЛИРОВКИ И АВТОМАТИКИ

Последним элементом вентиляционной системы является электрический щит, в котором монтируется система управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая включает калорифер при понижении температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д.

Обзор основных компонентов систем вентиляции

27.01.2020

Основные компоненты систем вентиляции

Для качественного воздухообмена в современных домах и производственных помещениях будет недостаточно обычного проветривания. Ведь строения в наши дни возводятся из принципиально новых материалов, инновационные материалы применяются и во внутренней отделке помещений.

Применение новых видов стройматериалов позволило сделать строительство менее затратным, но при этом строения получаются практически абсолютно герметичными, ведь различные виды полимеров, металлопластик не пропускают воздух в помещение в достаточном количестве. По этой причине следует организовывать в строениях искусственную вентиляцию, которая предполагает обустройство специальных маршрутов для движения воздушных масс и задействование некоторых дополнительных компонентов, обзору которых посвящен данный материал.

Основные элементы вентиляционных систем

Действующими в настоящий момент времени санитарными нормами установлены достаточно жесткие требования к компонентному составу воздуха. В квартирах городского типа вентсистема входит в число инженерных сетей, устройство и принципы функционирования которой менять категорически воспрещается.  Для частных застройщиков подобный строгий регламент не действует и потому в частном доме вентиляция проектируется и монтируется, исходя в основном из конкретных пожеланий собственника дома, а также его финансовых возможностей.  При этом для обустройства инженерной сети могут задействоваться разные виды установок и самые разнообразные материалы.

Так, например, в бытовой частной вентиляции вместо стандартных металлических трубных изделий, в качестве материала для обустройства вентшахт применяются трубы из пластика. Простота соединения всех элементов системы в единое целое позволяет провести монтаж системы каналов самостоятельно и достаточно быстро. Ключевым моментом будет правильный подбор всех составляющих элементов сети по техническим характеристикам и показателю совместимости друг с другом и правильный расчет эффективности готовой системы.

При желании бытовую вентсистему можно обустроить, используя металлические трубы. Они максимально прочны и надежны, имеют долгий срок полезной эксплуатации. Однако процесс их монтажа будет достаточно непростой и трудоемкой задачей. Работа с оцинкованным, нержавеющим или черным металлом будет требовать от мастера наличия определенных навыков.

Однако помимо воздушных каналов в вентсистемах есть и иные компоненты, обзор которых будет приведен ниже.

Вентрешетки

Главная функция, которую призван выполнять данный элемент – это обеспечивать правильное распределение воздушных потоков. Решетки выступают технологическими отверстиями, которые ведут к основному воздухоканалу. В одной системе может присутствовать более десятка подобных элементов, которые могут быть как приточными, так и вытяжными. Первые вентрешетки будут обеспечивать доставку свежих воздушных масс в помещение, вторые выводят отработанные и загрязненные массы. Устанавливаться вентрешетки могут:

• В потолочном пространстве. Такой вариант обычно выбирается при обустройстве в доме потолков подвесного типа, причем решетки, подходящие под определенное стилистическое решение интерьера, могут изначально входить в комплект для сбора финишного потолочного покрытия;
• В стеновых поверхностях — у нижнего основания или же под самым потолком. Место расположения в таком варианте выбирается по подводу к главному каналу системы;
• В напольном пространстве. Достаточно редко встречаемый вариант размещения вентрешеток. Обычно он применяется для обеспечения притока воздуха и качественного проветривания пространственных промежутков между обустроенной стяжкой, перекрытием и финишным напольным покрытием.


Вентрешетки вполне могут выступать и независимыми элементами системы: в этом случае они устанавливаются в кухонном пространстве или же в ванной комнате и обеспечивают быстрое и качественное отведение неприятных и резких запахов, избытка тепла, загрязненного воздуха. Большое видовое разнообразие вентиляционных решеток встречается при монтаже производственных вентсистем.

Элемент можно найти в магазинах в разных вариантах исполнения, его конструкция может быть щелевой, перфорированной или сетчатой, с дополнительными клапанами перекрытия для регулировки процессов перемещения воздушных масс. В автоматизированной сети ставятся решетки с датчиками и прочими приборами.

Ни вентрешетка, ни ее дополнительные компоненты не могут перекрывать воздушный канал в диаметре более чем на сорок процентов.

Диффузоры

Данный элемент является более современной модификацией вентрешеток. В сети применяется для аналогичной цели, то есть для распределения движения воздушных потоков, однако выгодно отличается от простой решетки большей функциональностью и стильным дизайном. Большая часть диффузоров дополнительно оснащается специальными регулировочными устройствами, которые позволяют менять нужным образом количество и направление потоков воздуха. Некоторые диффузоры имеют строго определенное функциональное назначение и применяются в качестве приточных, вытяжных элементов, также могут быть частью системы кондиционирования.

Диффузоры вместо решеток обычно применяются в механических вентсистемах, в которых воздухоканалы оборудуются со значительно меньшим диаметром. Максимально высоким спросом пользуются элементы бытового назначения с сечением до ста миллиметров.

Выбрать диффузор можно и по исполнению — элементы бывают щелевыми, веерными, тарельчатыми. Внешне изделие имеет большое сходство с современными точечными светильниками и потому именно в пользу диффузоров чаще всего делают выбор владельцы частных домов. Благодаря высокой эстетике элемент можно вписать в интерьер в любом стиле.

Несмотря на свои компактные размеры диффузоры обладают высокими показателями производительности.

Вентиляторы

Существует несколько разновидностей устройств, которые могут применяться в вентиляционных сетях. Классификация приборов осуществляется как по механизму работы (осевые, радиальные), так и по набору определенных функций.

Осевые вентиляторы имеют обычную и простую конструкцию. Элемент, закрепленный на валу двигателя прибора захватывает воздушные массы и перемещает в заданном направлении. Такие вентиляторы имеют возможность реверсного подключения, что означает, что менять направление воздушных потоков с использованием данного типа устройства можно будет в разные стороны.

ВАЖНО: Осевые вентиляторы превосходно работают в условиях незначительных колебаний давления в системе. Если эти значения выше стандартных, в работе устройства могут отмечаться сбои.

Радиальные вентиляторы имеют иное конструктивное устройство и иной принцип работы. Воздушные потоки разгоняются до определенной скорости в отдельной зоне прибора, которая находится в пространстве между патрубком, входящим и патрубком выходящим.  Изменить сторону движения потока радиальный вентилятор не позволит.

Специфичной особенностью приборов данного тип является их способность создавать значительный перепад давления на входе-выходе, а потому и воздушный поток будет отличаться большей стабильностью, показатель, который не будет меняться под действием внешних факторов. Однако радиальные устройства при этом обладают существенно меньшими показателями эффективности, чем модели осевые.

Также вентиляторы различают по показателю мощности: бывают модели низкого, среднего и высокого давления.

Нагревательные элементы

Нагреватели или калориферы выполняют специфичную задачу в системе: они осуществляют предварительный прогрев воздуха, забранного с улицы перед его подачей во внутреннее пространство дома.  Применение калориферов позволяет создать в доме климат, который будет благоприятен для проживания и полезен для здоровья.

Прогрев воздушных масс осуществляется в закрытом контуре и при высоком КПД, поэтому попадая в помещении он не вызывает резкого роста показателей температуры воздуха. Без калорифера прогревание холодного воздуха происходит естественным образом и на этот процесс может уходить значительное количество времени, что чревато охлаждением помещения.

Вентиляционную сеть можно оснастить сразу несколькими нагревательными элементами. В сети приборы можно установить в определенной последовательности и регулируемыми режимами работы для повышения производительности системы в целом. Оснащение сети калориферами увеличивает расходы на ее проектирование и монтаж, однако все расходы окупаются как исключением теплопотерь, так и комфортным и полезным для здоровья микроклиматом в жилом пространстве.

Фильтры

Данные элементы редко задействуются в сетях, обустраиваемых в загородных домах. И это вполне объяснимо: воздух за пределами крупных мегаполисов не имеет ту степень загрязненности, что воздушные массы в городах, в которых функционируют в активном режиме различные промышленные и производственные предприятия. Однако если частное владение возведено в черте города – систему фильтров в системе вентиляции оборудовать крайне желательно.

В зависимости от показателей очистной способности фильтры классифицируются на три основных типа:
• Грубые. Такие фильтры имеют демократичную рыночную стоимость и исключают проникновение в жилое пространство частиц с размерами более пяти мкм;

• Средние. Обладают улучшенными фильтрационными характеристиками, способны очищать воздушные массы от сложных по составу примесей и взвесей. Оптимальный выбор для бытовой вентиляции;

• Тонкой очистки. Имеют высокую рыночную стоимость и задействуются преимущественно в производственной вентиляции «чистых» предприятий, для которых установлено требование по отсутствию в воздушных массах любых сторонних примесей и взвесей. Такие фильтры способны улавливать частички веществ действительно микроскопических размеров.

Важно учитывать то, что фильтры любого класса следует время от времени менять. Сроки замены обычно указываются в инструкции к устройству, если нагрузки на фильтрационные элементы наблюдаются повышенные, производить их смену следует чаще.

Установка фильтров в сеть — мероприятие не слишком затратное, но при этом позволяющие создать оптимальные условия для проживания. Устройства качественно очищают воздух от всех примесей, которые считаются потенциально вредными для здоровья человека. Кроме того, установка фильтров положительно сказывается на увеличении сроков полезной службы другого оборудования сети. Так, например, без фильтров кондиционер в доме будет забиваться пылью и работать хуже, а его чистка всегда сопряжена с определенными расходами.

Разделители воздуха

Данные элементы задействуются для изменения направления движения потоков нужным образом, а также для разделения потока на несколько. Устройства не имеют строгой классификации и подбираются исходя из типа сооруженной в помещении вентиляционной сети и таким образом, чтобы их установка могла существенно повысить производительность системы.

В бытовой вентиляции применяются крайне редко и максимально востребованы на производстве, где обычно устанавливаются мощные источники подачи потоков и требуется получить направленные в конкретную точку пространства воздушные потоки.

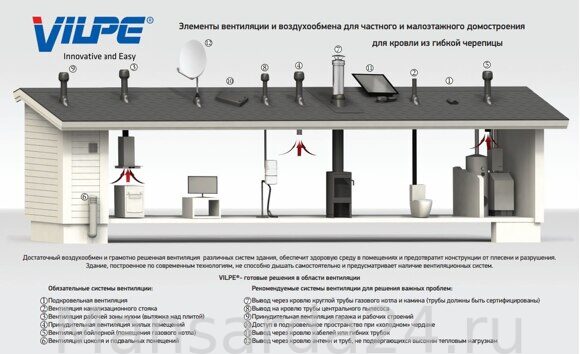

Компоненты естественных вентсистем

О компонентах естественных вентсистем стоит рассказать отдельно, поскольку именно такие сети воздухообмена оборудуются в большинстве частных домов и квартир. Проект вентиляции для городского жилья всегда разрабатывается застройщиком и в строгом соответствии с требованиями действующих строительных норм.

Схема устройства вентиляции в многоквартирных строениях не отличается высокой сложностью, но при этом показывает отличную эффективность. Забор свежего воздуха обычно осуществляется в области подвала, который является самой низкой точкой строения. Разветвленная система каналов перемещает воздушные массы по пространству и выводит через вытяжку на крыше.  К основным преимуществам естественных вентсистем можно отнести нижеперечисленные характеристики:

• Простота сборки. Все этапы работ выполняются в короткие сроки. Элементы систем унифицированы и потому их монтаж больше напоминает процесс сборки конструктора. Больший расход времени отмечается исключительно при проведении некоторых предварительных общих строительных работ;
• Отсутствие значительных финансовых расходов. Все элементы системы имеют доступную рыночную стоимость, монтажные работы также не относятся к дорогостоящим видам инженерных работ;
• Отсутствие энергозатрат на эксплуатацию и обслуживание системы. В естественных вентиляционных системах не применяются приборы и механизмы для работы которых требуется подключение к электрической сети;
• Система максимально проста в обслуживании. Для того, чтобы она не утрачивала своей полезной эффективности будет достаточно время от времени производить ее качественную прочистку.


Основные компоненты естественных вентиляционный сетей — это главный воздухоканал и система подводов к нему от основных источников загрязнения воздушной среды. В системе в минимальном количестве применяются дополнительные элементы – в основном это регулировочные клапаны, которые позволяют регулировать мощность работы системы. Клапаны задействуются либо со сменой времен года, либо в различных экстренных ситуациях.

Сеть можно оснастить и устройствами локального управления: например, поставить задвижки в квартирах. Обычно такое мероприятие производится жильцами квартир по собственной инициативе.  Работа по установке регулирующей задвижки не сложна, однако следует помнить: элемент не должен перекрывать диаметр вентиляционной шахты более чем на сорок процентов.

Эффективную естественную вентсистему в частном доме оборудовать сложнее. И самым важным моментом в ее создании будет точный расчет мощности сети, который определяется по параметрам площади строения и степени его теплоизоляции. Если, к примеру, в доме установлены двери и окна из пластика только естественная вентсистема может оказаться малоэффективной, поскольку конструкции из данного материала почти герметично изолируют пространство и не дают проникать в него не только сквознякам, но также и свежему воздуху.

Если нужная степень тяги отсутствует даже при открытых окнах и дверях, вероятнее всего в проекте вентиляции были допущены серьезные ошибки или же были неправильно смонтированы какие-то отдельные элементы системы.

Активизировать процессы воздухообмена могут помочь некоторые хитрости, которые хорошо известны профессионалам. Например, можно подвести в основной канал дополнительный отвод, который следует разместить на максимально низком уровне.

Самая частая ошибка, которая допускается владельцами частных домов при самостоятельном монтаже вентиляции — это неправильный маршрут воздушных каналов. В нем не должно присутствовать горизонтальных участков, все каналы должны располагаться вертикально. Трубы, размещенные в горизонтальном положении не способны создавать движения воздуха в системе и вывести из нее отработанные массы можно будет только в принудительном порядке.

Если тяга присутствует, но ее недостаточно для качественного проветривания систему рекомендуется дополнить дефлекторным устройством, которое будет создавать мощную тягу даже при слабых и почти незаметных ветровых порывах снаружи. Дефлекторы имею небольшие показатели мощности, но их хватает для обслуживания жилых пространств. Для сети можно приобрести алюминиевые, нержавеющие и оцинкованные дефлекторы. Для данного устройства не требуется подключение к электрической сети, поэтому его установка почти не увеличивает расходов на обустройство и эксплуатацию вентиляции.

Если в доме требуется создать микроклимат с определенными показателями температуры и влажности, чистоты воздуха, то естественной вентсистемы будет явно недостаточно. Потребуется оборудовать механическую сеть и лучше всего остановить свой выбор на комбинированном, приточно-вытяжном варианте. Системы такого типа прекрасно справляются с задачей эффективного проветривания жилого пространства и при этом могут дополнительно оснащаться кондиционерами, калориферами, увлажнителями, ионизаторами и фильтрами. Рассмотрим функциональность некоторых дополнительных компонентов системы более подробно:

• Приточный фильтр будет качественно очищать поступающий воздух от всех вредных примесей и пыли;
• Вытяжной фильтр. Достаточно редко применяется в бытовой вентиляции, но может быть использован в системах многоквартирных домов, для того, чтобы запахи из конкретного помещения не распространялись по остальному пространству;
• Рекуператоры. Позволяет существенно сокращать энергозатраты на предварительный обогрев приточных воздушных масс;
• Увлажнители. Позволяют создавать нужный уровень влажности в помещении и поддерживать его.


Также к компонентам вентсистем относятся и такие элементы, как воздушные зонты, разные виды клапанов и заслонок, всевозможные типы шумопоглотителей. Применение этих компонентов позволяет расширить и дополнить функциональность сети.

Наборная вентиляция. Элементы систем вентиляции

В стандартных наборных системах вентиляции используются вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и другие элементы, позволяющие перемещать воздух на значительные расстояния. Расходы на электроэнергию необходимую для их работы могут быть довольно большими. Наборная система вентиляция может подавать и удалять воздух из локальных зон помещения в необходимом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т.д.), что практически невозможно в системах естественно вентиляции.

Отметим, что на практике часто предусматривают так называемую смешанную вентиляцию, то есть одновременно естественную и механическую вентиляцию. Вентиляционное оборудование подбирается для каждого конкретного помещения, в зависимости от типа вентиляционной системы  и наиболее подходящее в санитарно-гигиеническом отношении, а также экономически и технически.

Состав наборной системы вентиляции

1. Воздухозаборная вентиляционная решетка. Через воздухозаборную вентиляционную решетку в систему поступает наружный воздух. Вентиляционные решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Эти решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.

2. Воздушный клапан. Воздушный клапан предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Воздушные клапаны особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются клапаны с электроприводом, что позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

3. Фильтр. Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтры для вентиляции необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц, а по необходимости заменить. Для контроля загрязнения фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

4. Калорифер. Калорифер или воздухонагреватель нужен для подогрева подаваемого с улицы воздуха в зимний период. Калорифер может быть водяным, паровым (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших офисов (площадью более 100 кв. м.) желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся существенным. Существует способ на 30–50% снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом.

5. Охладитель воздуха. Охладители предназначены для охлаждения приточного воздуха в летний период. Существуют фреоновые охладители и водяные охладители воздуха. В качестве хладагента (рабочей среды) может быть: охлажденная вода , смесь воды и гликоля, фреон (например R22). Хладагент, в зависимости от типа рабочей среды, может поступать от чиллера (вода) или от компрессорно-конденсаторного блока (фреон).

6. Вентилятор. Вентилятор — это основной элемент любой системы механической вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы разделяются на осевые (пример — бытовые вентиляторы «на ножке») и радиальные или центробежные («беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с отводами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

7. Шумоглушитель. Поскольку вентилятор является источником шума, после него обязательно устанавливают канальный шумоглушитель, чтобы предотвратить распространение звука по системе воздуховодов. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется шумоглушители стенки которых облицованы звукопоглощающим атериалом определенной толщины. В качестве звукопоглощающего материала обычно используют минеральную вату, стекловолокно и со специальным покрытием поверхности.

8. Воздуховоды. После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используются воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, отводов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды). Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому площадью сечения воздуховода определяется объем прокачиваемого воздуха, то есть размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха. Жесткие воздуховоды изготавливаются из оцинкованной стали и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать «гармошкой». Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

9. Воздухораспределители и диффузоры. Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

10. Автоматика. Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая включает калорифер при понижении температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.

Промышленная вентиляция — основные компоненты и их виды

Промышленная вентиляция – это комплекс специального оборудования и приборов, предназначенный для эффективной циркуляции воздуха в производственных помещениях. Промышленная вентиляция необходима для удаления воздуха из рабочего пространства и замены его свежим.

Практическое применение вентиляционного оборудования позволяет решить следующие главные задачи:

1. Регулярное поступление чистого воздуха в помещения предприятия;
2. Устранение вредных веществ, содержащихся в воздухе: газ, пыль и так далее;
3. Снижение уровня риска возникновения аварий по причине возгораний;
4. Поддержание оптимального температурного и влажностного режима в помещениях.

Основные элементы системы промышленной вентиляции

      Установка вентиляционных систем на производственном предприятии осуществляется с применением 11 главных элементов.

1. Воздухозаборная вентиляционная решетка. Находится снаружи здания, служит для создания эстетичного вида проема и в целях защиты от осадков, пуха и небольшого мусора.
2. Воздушный клапан. Не допускает поступления уличного воздуха в отключенную вентиляционную систему. Зачастую клапан идет в комплекте с электрическим приводом для установления синхронизации функций клапана и системы вентиляции.
3. Воздушные фильтры. Предохраняют конструкцию вентиляции от пыли и прочих твердых микрочастиц, а также увеличивают длительность ее эксплуатации. Подразделяются на три группы: 1) Фильтры грубой очистки – способствуют удержанию частиц величиной до 10 мкм. В основном применяются для бытовых помещений. В качестве основы для такого фильтра служит синтетический материал или металлизированная сетка. 2) Фильтры тонкой очистки – удерживают частицы величиной до 1 мкм. Размещают в помещениях, в которых требуется стерильная чистота: в больницах, исследовательских лабораториях, пищевых предприятиях. Для производства таких фильтров применяется стеклоткань или активированный уголь. 3) Фильтры особо тонкой очистки – удерживают частицы величиной до 0,1 мкм. К сфере применения данных фильтров относятся различные виды промышленности: оптическая, фармацевтическая, ядерная, электронная. При производстве применяется субмикронное волокно или стеклонити.
4. Калорифер или теплообменник. Повышает температуру наружного воздуха. По методу нагревания бывает водяной и электрический. Помимо калорифера, в некоторых случаях применяют рекуператоры. Они осуществляют передачу тепла из помещений поступающему уличному воздуху, при этом не смешивая воздушные потоки. Главное преимущество рекуператоров – низкое потребление энергии.
5. Вентилятор. Предназначен для подачи воздушных потоков в помещения предприятия. Вентилятор имеет следующие показатели: напор – определяется дальностью перемещения воздуха вентилятором; производительность – объем воздуха, который способен переместить вентилятор в течение часа; уровень мощности шума; размер.
6. Тип конструкции – центробежный или осевой. У осевого выше уровень производительности, но ниже напор, поэтому для разветвленной сети воздуховодов данная конструкция не годится.
7. Шумоглушитель. Предотвращает прохождение звука от функционирующего вентилятора по воздушному каналу. Производится из звукоизоляционных материалов, таких как минвата, стекловолокно.
8. Воздуховод. Предназначен для подачи воздуха. Характеризуется следующими показателями: степень гибкости, площадь сечения, форма.

В зависимости от степени гибкости различают воздуховоды гибкие, полугибкие и твердые. Последние выполняются из стали, бывают круглой или прямоугольной формы. Преимущество круглых заключается в простоте изготовления и низком сопротивлении воздуху, а прямоугольных – в крепкости и удобстве эксплуатации.

Гибкие и полугибкие воздуховоды представлены в виде стального каркаса с большим количеством слоев фольги из алюминия. Данные воздуховоды бывают только круглого сечения и из-за высокого сопротивления воздуху применяются лишь на коротких участках вентиляционной системы.

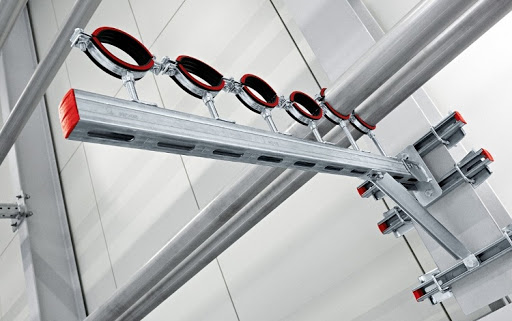

9. Фитинги. Разветвители, крепления и переходники, благодаря которым соединяют воздуховод.

10. Воздухораспределительное оборудование. Применяется в целях одинакового распространения воздуха во всех помещениях промышленного здания. Выполняются из пластика и металла, круглого и прямоугольного сечения, различного цвета и размера. В основном это разнообразные решетки, диффузоры, накладки и плафоны.

11. Система регулирования. Бывает 2 видов:

Сложная – автономно управляющая воздушным клапаном и фильтром, а также отвечающая за подключение и отключение теплообменников.

Простая – кнопка включения и отключения.

      Данные элементы можно собирать по отдельности, но оптимально приобретать готовый комплекс высокотехнологичного оборудования с установкой вентиляционных систем профессиональными монтажниками, что обеспечит полное соответствие составных частей и снизит вероятность возникновения ошибок в процессе монтажа.

Классификация систем промышленной вентиляции

Порядок выбора вентиляционной установки осуществляется в соответствии с требованиями, предъявляемым к вентиляции. Системы промышленной вентиляции можно систематизировать по трем факторам:

1. По принципу действия – естественные и принудительные.

Работа естественных систем обеспечивается за счет разности показателей температуры, давления изнутри и снаружи помещения. Для циркуляции воздуха применяются технические отверстия, а регулировка осуществляется при помощи форточек или задвижек.

Применение естественной системы выгодно в финансовом плане, но уровень эффективности довольно низкий, особенно в промышленности и больших помещениях, особенно там, где производство связано с выбросом токсичных веществ. При помощи данных систем, как показывает практика, контролировать можно лишь температурно-влажностный режим.

Принудительные системы носят еще одно название – механические, поскольку они функционируют с применением особого оборудования. Внешняя среда не имеет никакого влияния на эти системы. Механические системы вентиляции можно применять на всех видах производства, они способны улавливать опасные, обладают широким радиусом воздействия, а также, помимо очистки воздуха, могут влиять на уровень тепла и влажности.

• По зоне обслуживания – общеобменные и локальные.

Общеобменные обслуживают весь объем помещения. Они безопасны и удобны, если в цехах отсутствуют сосредоточенные рабочие зоны либо вещества, опасные для организма, в небольшом количестве и в равномерной степени распределены в рабочем пространстве.

Локальные системы вентиляции осуществляют обмен воздушных потоков в определенных местах промышленных помещений. Они высокоэффективны, если на производстве имеются сконцентрированные участки выбросов токсичных веществ, распространение которых крайне опасно.

• По назначению – приточная, вытяжная и приточно-вытяжная системы вентиляции.

Правильный порядок выбора вентиляционной установки заключается в предварительном изучении подробностей каждой системы.

Особенности приточной промышленной вентиляции

Приток осуществляется путем нагнетания свежего воздуха во внутреннее пространство, а отток – за счет разности показателей давления внутри и снаружи помещения. Приточные системы рекомендуется использовать в области промышленности, не связанной с выбросом отходов.

Особенности вытяжной промышленной вентиляции

В данном случае отток загрязненного воздуха выполняется принудительным способом, а поступление чистого воздуха – естественным. Вытяжная вентиляция отлично подойдет для очищения воздуха от ядовитых веществ, устранения неприятных запахов, испарений влаги, снижения уровня углекислого газа. Однако, отсутствует возможность контролировать показатели приходящего воздуха.

Приточно-вытяжная вентиляция

При работе приточно-вытяжной вентиляции приток и отток воздуха осуществляются механическим способом. В итоге формируется качественный и оптимальный воздухообмен с параллельным очищением воздуха и возможностью контролировать температурно-влажностный режим. Приточно-вытяжная система кондиционирования предоставляет на выбор два варианта распространения воздушных масс: перемешивание или вытеснение.

Помещение, где актуально применение вентиляционных установок

Категории помещений, где требуются промышленные вентиляционные установки:

Холодные. Например, металлообрабатывающая и лесная промышленность, сварочные и механические цеха. Их отличительная особенность – множество твердых или газообразных опасных веществ в воздухе.

Горячие – сталелитейные и кузнечно-прессовые производства, кулинарные цеха.

Пропарочные – например, швейное производство.

В каждом отдельном случае требуется разработка собственной вентиляционной системы. Вентиляционный завод Интех выполняет весь комплекс работ от проектирования и производства, до установки и технического обслуживания.

Элементы вентиляционной системы

В настоящее время мало кто знаком с компонентами вентиляционной системы. Итак, в этом посте мы рассмотрим их все, чтобы узнать, что они из себя представляют и какую роль играют в процессе вентиляции. Предупреждаем, вы станете экспертом!

Почему эти системы стали такими популярными?

Можете ли вы представить себе лето, когда мы должны находиться в закрытом помещении и у нас нет какой-либо системы вентиляции? Хотя раньше им не придавалось большого значения и наиболее частой была установка только вытяжного вентилятора в зданиях и помещениях, сегодня эти устройства стали одним из наших главных союзников в управлении вентиляцией замкнутого пространства. Они позволяют освежить как небольшие пространства, так и большие поверхности, чтобы мы чувствовали себя прохладнее и комфортнее.

Его широко используют во многих домах и на предприятиях по всей стране. Скажем так, они стали незаменимым элементом в повседневной жизни многих, особенно во времена самых экстремальных температур. Однако если бы мы задали вам ряд вопросов о компонентах вентиляционной системы, знали бы вы, как назвать их все? Наверняка нет… и здесь в игру вступает эта статья.

Какие существуют основные типы вентиляционных систем?

Перед определением основных компонентов вентиляционной системы необходимо принять во внимание, что существуют разные типы систем и что в зависимости от модели потребуются те или иные компоненты. И из ящика выпадает мысль, что проветривать большой производственный склад не то же самое, что маленькую квартиру, в которой живет только один человек. В общих чертах, это основные системы вентиляции, которые вы можете найти:

Однопоточные системы вентиляции

Это самая простая модель, которую мы можем найти. Он не управляет впуском воздуха, только выпуском. Одним из основных компонентов этой вентиляционной системы является вытяжка, с помощью которой загрязненный воздух вытягивается, а затем выбрасывается наружу через ряд воздуховодов.

Двухпоточные системы вентиляции

В данном случае речь идет о наиболее широко используемых на сегодняшний день системах из-за их высокой эффективности. Основное отличие от предыдущих заключается в том, что, помимо извлечения загрязненного воздуха и выброса его наружу, они заботятся об очистке воздуха, поступающего внутрь.

Следует иметь в виду, что независимо от типа вентиляционной системы существует несколько факторов, влияющих на ее работу:

— Климат в помещении: такие условия, как давление и температура окружающей среды внутри помещения, сильно влияют на восприятие и ощущения людей комфорта.
— Уровень энергосбережения: характеристики каждого типа вентиляционной системы будут влиять на ее эффективность и потребление энергии.
— Уровень регулирования: это один из определяющих факторов, который больше всего влияет на потребление электроэнергии в помещении, в котором он установлен.

Основные компоненты вентиляционной системы

Теперь, когда мы рассмотрели основные типы систем, которые используются в настоящее время, пришло время более подробно узнать, каковы различные компоненты вентиляционной системы и в чем польза каждый из них.

Фильтр

Когда мы говорим о фильтре, мы говорим о важном компоненте элементов вентиляционной системы. Его основная функция заключается в предотвращении попадания пыли, грязи, насекомых и вообще любого типа частиц в проветриваемое помещение.

Тип используемого фильтра зависит от качества воздуха, поступающего снаружи, а также от качества воздуха, который мы хотим получить внутрь.

Электрические нагреватели, тепловые насосы или батареи горячего водоснабжения

Его функция заключается в предотвращении проникновения очень холодного воздуха внутрь, что может вызвать дискомфорт. Благодаря этим компонентам воздух нагревается до тех пор, пока в помещении не будет достигнута нужная температура.



Охлаждающий змеевик

Этот компонент выполняет функцию, противоположную электрическим сопротивлениям: он охлаждает воздух, поступающий снаружи, для достижения соответствующей температуры. Существуют разные типы, но наиболее широко используются холодная вода или прямое испарение.

Рекуперация тепла

С точки зрения энергопотребления рекуперация тепла является наиболее эффективным методом обработки воздуха. Его работа проста: он передает тепло (или холод летом) от вытяжного воздуха к всасываемому воздуху, используя только энергию, потребляемую одним из его вентиляторов, рекуперируя до 90% явного тепла от вытяжного воздуха.

Увлажнители или осушители воздуха

Хотя они присутствуют не во всех системах, этот элемент встречается все чаще и чаще. Они используются как для увеличения, так и для уменьшения процента влажности в окружающей среде до тех пор, пока не будут достигнуты более адекватные уровни. Еще одно его дополнительное применение — антибактериальная обработка, поэтому его можно рекомендовать для больниц и медицинских центров.

Лучшие решения для вентиляции с MET MANN

Мы надеемся, что этот пост был полезен для вас, чтобы узнать немного больше о различных компонентах системы вентиляции. Если у вас его еще нет, самое время приобрести систему вентиляции от MET MANN, ведущей компании в области кондиционирования воздуха уже более 50 лет. Мы здесь, чтобы проконсультировать вас и помочь вам выбрать тот, который лучше всего подходит именно вам!

Основные компоненты системы промышленной вентиляции

Хорошо функционирующая система промышленной вентиляции — это больше, чем просто приточные и вытяжные вентиляторы. Конечно, все начинается с отвода спертого воздуха и подачи наружного воздуха, но есть способы оптимизировать систему, чтобы ваше оборудование работало лучше и дольше, а ваши сотрудники чувствовали себя более комфортно. В зависимости от вашей конкретной ситуации вам может понадобиться любое сочетание следующего оборудования.

ВЕНТИЛЯТОРЫ

Когда вам нужно перемещать воздух в помещении, недостаточно просто купить вентилятор, который, по вашему мнению, достаточно велик. Вам действительно нужно провести точные расчеты, чтобы выяснить, какой поток воздуха вам нужен в конкретном помещении для удовлетворения ваших потребностей в тепле или качестве воздуха. Кроме того, вам необходимо учитывать, требуется ли для вашего приложения положительное, отрицательное или сбалансированное давление. Игнорирование этого может привести к катастрофическим последствиям. Существуют также различные конфигурации формы, шага и размера крыльчатки, которые максимизируют производительность вентилятора, и есть различные настройки вентиляции, которые вы можете рассмотреть: принудительная подача/принудительная вытяжка, естественная подача/принудительная вытяжка/, принудительная подача/естественная вытяжка и естественный приток/естественный выхлоп. Уважаемый инженер по продажам сможет предоставить ценовое предложение с учетом этих соображений.

ЖАЛЮЗИ

Иногда промышленному предприятию требуется совместить самотечную вентиляцию с принудительной вытяжной системой. В этом приложении клиент должен получить воздух в здании, но не хочет, чтобы с воздухом попадали внешние элементы дождя, пыли или насекомых. В этом случае вы проектируете систему вентиляции, в которой используются приточные жалюзи, установленные внизу сбоку здания. Вы можете

прочитать все о жалюзи в этом сообщении в блоге: жалюзи 101.

ЗАСЛОНКИ

Нет, это не демпферы  и не жалюзи — это демпферы! Хотя жалюзи внешне похожи на жалюзи, они выполняют другую функцию. Они позволяют вам открывать и закрывать их, чтобы регулировать поток воздуха или даже останавливать поток воздуха в чрезвычайной ситуации. На нашем веб-сайте мы ответили на некоторые из наиболее распространенных вопросов о демпферах.

ОСУШИТЕЛИ

Когда вам нужно удалить влагу из воздуха в закрытом промышленном помещении, вам помогут осушители. Осушители позволяют поддерживать надлежащую относительную влажность для приложений, чувствительных к влаге в воздухе.

ГЛУШИТЕЛИ

Глушители необходимы для поддержания комфорта работников и снижения уровня индивидуального шумового стресса. Иногда промышленные вентиляционные системы могут быть очень шумными просто из-за характера применения. Глушители предлагают столь необходимое облегчение от этого шума, и в некоторых ситуациях это требуется федеральными правилами для рабочих и собственности. Мы работали со всеми типами глушителей от паровых и газовых продувочных глушителей до вентиляционных глушителей и акустических кожухов.

ВОЗДУШНЫЕ ФИЛЬТРЫ

Воздушные фильтры часто используются вместе с глушителями, но на самом деле они не фильтруют шум из воздуха. Воздушные фильтры удаляют твердые частицы из воздуха, позволяя воздуху проходить через них.

ПЫЛЕСБОРНИКИ

Пылеуловители выполняют те же функции, что и воздушные фильтры, но они гораздо более тяжелые. Например, если у вас есть работа по резке, при которой в воздух попадает много опилок или металлических частиц, пылеуловитель собирает загрязняющие вещества через вакуумную систему, а затем возвращает воздух в пространство или снаружи после удаления частиц. . Мы писали о приложениях для сбора пыли на море, и они очень похожи на то, что вы ожидаете увидеть и в промышленной системе.

Химические заводы

При вентиляции химических заводов необходимо учитывать химикаты, которые производятся на заводе, и следует ли использовать специальные материалы. Разработчики приложений также захотят узнать, может ли ваше приложение быть взрывоопасным. Если это так, вам необходимо рассмотреть возможность использования вентиляторов с искробезопасной конструкцией и взрывозащищенными/опасными двигателями. На выбор предлагаются различные материалы конструкции, но мы рекомендуем нержавеющую сталь 304/316 (SS) для применений, в которых в воздушном потоке присутствуют агрессивные химические вещества.

Предприятия по производству продуктов питания и напитков

Система промышленной вентиляции для предприятий пищевой промышленности состоит из двух (2) ключевых компонентов: 1) подаваемый воздух необходимо фильтровать для удаления загрязняющих веществ и 2) необходимо положительное давление – это значит, что при открытии двери воздух изнутри выходит наружу, а наружный воздух не поступает внутрь. Вы также должны учитывать, что любое оборудование внутри объекта должно быть из нержавеющей стали 316 (USDA требует этого на большинстве объектов). ). Влага внутри этих помещений разрушит вентилятор из углеродистой стали, поэтому, если вы не можете использовать нержавеющую сталь или алюминий, вам необходимо использовать специальную высококачественную краску для предотвращения коррозии.

Мы часто сталкиваемся с проблемами влажности в помещениях, требующих охлаждения. Обычно это связано с проблемой относительной влажности. Знание того, какой тип осушителя использовать, может иметь решающее значение. Кроме того, на мясоперерабатывающих предприятиях может быть неприятно работать. Создание постоянного потока воздуха в помещениях может уменьшить запах и позволить работникам выполнять свои обязанности более комфортно и безопасно.

Покрасочное оборудование

Ключевым моментом вентиляции в покрасочных цехах является то, что система должна быть сконструирована таким образом, чтобы можно было легко открыть вентилятор для очистки его внутренних частей. Зона, в которой расположены сушильные печи, также требует особого внимания к вентиляции. Инженер по вентиляции сможет помочь вам решить, какая вытяжка лучше всего подходит для вашего объекта: крышная или настенная.

Литейные заводы

Эти объекты могут очень быстро нагреться. Обычно снаружи есть большие отверстия, которые способствуют движению воздуха и позволяют теплу выходить. Чаще всего этого недостаточно. Вам нужно будет установить как крышные, так и настенные вытяжные вентиляторы с прямым приводом с двигателями, которые могут выдерживать тепло. Вентиляторы на этих типах установок должны будут работать 24 часа в сутки.

Для каждой системы промышленной вентиляции требуется что-то свое. Мы работаем в этих специализированных областях уже 70 лет. Не знаете, с чего начать работу с вашим заведением? Мы работали на складах, производственных предприятиях, пивоварнях, в корпусах резервных/аварийных генераторов, на цементных заводах и во многих других местах. Мы не видели многого. Свяжитесь с Eldridge сегодня, чтобы поговорить с одним из наших экспертов по вентиляции.

Что такое вентиляция? — Ventilation Megastore

Скорее всего, вы живете и работаете в каком-то здании и большую часть своей современной жизни не проводите снаружи. Это означает, что воздух, которым вы окружены большую часть времени, необходимо перерабатывать и изменять, чтобы в нем не было загрязняющих веществ и нежелательных частиц. Как это произошло? На что мы полагаемся, чтобы оставаться здоровыми и свободными от вредных веществ в воздухе, которым мы дышим?

Вентиляция – это подача наружного воздуха в здание или помещение и его распределение внутри здания или помещения. Целью вентиляции в зданиях является обеспечение здорового воздуха для дыхания путем разбавления загрязняющих веществ в здании и последующего удаления загрязняющих веществ из него. Это помогает облегчить проблемы от душных спален до синдрома больного здания в коммерческих помещениях. Он добавляет нужное количество свежего воздуха снаружи к вашему внутреннему воздуху.

Без вентиляции вы, скорее всего, будете чувствовать себя комфортно и, в конце концов, будете страдать от проблем со здоровьем. В лучшем случае у вас не будет свежего воздуха в вашем помещении, и он станет застойным и неудобным, а в самом худшем случае ваш воздух будет содержать токсины и загрязняющие вещества, от которых люди болеют.

Старые здания более восприимчивы к наружному воздуху из-за негерметичных воздуховодов и плохой изоляции стен, окон и дверей. Это положительно из-за свежего воздуха, но отрицательно из-за потери энергоэффективности, когда ваш кондиционер работает больше летом, а обогреватель зимой.



Вентиляция здания состоит из трех основных элементов: скорости вентиляции, направления воздушного потока и распределения или схемы воздушного потока.

Существует три метода вентиляции здания: естественная, механическая и гибридная вентиляция.

Природные силы нагнетают наружный воздух через специально построенные отверстия в зданиях, включая окна, двери, солнечные дымоходы, ветряные башни и струйные вентиляторы. Эта естественная вентиляция зданий зависит от климата, конструкции здания и поведения человека.

Вентиляторы являются источником механической вентиляции. Вентиляторы могут быть установлены непосредственно в окнах или стенах, а также установлены в воздуховодах для подачи воздуха в помещение или выпуска воздуха из него. Это также обеспечивает больший контроль над количеством добавляемого наружного воздуха и источником воздуха.

Механическая вентиляция предотвращает накопление запахов, избыточной влаги и загрязняющих веществ в жилых и рабочих помещениях. Они могут быть удалены из мест, важных для вашего дома, на кухнях и в гостиных, а также в общественных местах, таких как кухни ресторанов, спортивные залы, раздевалки и туалеты. С точки зрения бизнеса, избыток влаги и запахов может стоить вам денег и привести к более серьезным проблемам, таким как плесень и повреждение мебели и оборудования.

Гибридная вентиляция зависит от природных сил, обеспечивающих желаемую скорость потока. Он использует механическую вентиляцию, когда расход естественной вентиляции слишком низок.

Если одной естественной вентиляции недостаточно, можно установить вытяжные вентиляторы. Однако этот простой тип вентиляции требует осторожности. Вентиляторы следует устанавливать там, где комнатный воздух может выбрасываться непосредственно во внешнюю среду через стену или крышу. Размер и количество вытяжных вентиляторов зависят от желаемой скорости вентиляции и должны быть измерены и протестированы перед использованием.

К проблемам, связанным с использованием вытяжных вентиляторов, относятся трудности монтажа, шум, повышенная или пониженная температура в помещении и потребность в бесперебойном электроснабжении. Если окружающая среда в помещении вызывает температурный дискомфорт, возможно, потребуется добавить системы точечного охлаждения или обогрева и потолочные вентиляторы.



Эффективность вентиляции в зданиях можно оценить, ответив на следующие вопросы:

• Обеспечивает ли система необходимую скорость вентиляции?
• Направлен ли общий поток воздуха в здании от чистых к грязным зонам?
• Насколько эффективна система подачи наружного воздуха в каждую точку помещения?
• Насколько эффективна система удаления переносимых по воздуху загрязнителей из каждой точки помещения?



Часто используются два общих индекса производительности. Эффективность воздухообмена показывает, насколько эффективно свежий воздух распределяется в помещении, а эффективность вентиляции показывает, насколько эффективно удаляются переносимые по воздуху загрязнители из помещения. Скорость вентиляционного потока можно измерить путем измерения скорости распада впрыскиваемого индикаторного газа в помещении или путем измерения скорости воздуха через вентиляционные отверстия или воздуховоды, а также площади проходного сечения. Направление воздушного потока можно визуализировать по дыму.

При правильном проектировании, установке и обслуживании механическая система имеет ряд преимуществ. Механические системы вентиляции считаются надежными в обеспечении расчетного расхода воздуха. Поскольку механическую вентиляцию можно легко интегрировать в кондиционирование воздуха, можно также контролировать температуру и влажность воздуха в помещении. Системы фильтрации могут быть установлены в механической вентиляции для удаления вредных микроорганизмов, твердых частиц, газов, запахов и паров. Механическая вентиляция может работать везде, где есть электричество.

Однако и у механических систем вентиляции есть проблемы. Системы механической вентиляции могут работать не так, как ожидалось, а нормальная работа может быть прервана по многим причинам, таким как отказ оборудования, перебои в подаче коммунальных услуг, плохой дизайн, плохое техническое обслуживание или неправильное управление. Если есть необходимость в непрерывной работе, может потребоваться резервное копирование всего оборудования, что может быть дорогостоящим и неустойчивым. Затраты на установку и техническое обслуживание механической системы вентиляции могут быть очень высокими. Если механическую систему невозможно правильно установить или обслуживать из-за нехватки средств, ее производительность будет поставлена ​​под угрозу.

Система естественной вентиляции имеет несколько преимуществ по сравнению с системами механической вентиляции: естественная вентиляция, как правило, может обеспечить высокую скорость вентиляции с меньшими затратами благодаря использованию естественных сил и больших отверстий; естественная вентиляция может быть более энергоэффективной, особенно если не требуется отопление; хорошо спроектированная естественная вентиляция может быть использована для доступа к более высоким уровням дневного света.

При правильном проектировании естественная вентиляция может быть надежной, особенно в сочетании с механической системой, использующей принцип гибридной (смешанной) вентиляции, хотя некоторые из этих современных систем естественной вентиляции могут быть более дорогими в строительстве и проектировании, чем механические системы.

В общем, преимуществом естественной вентиляции является ее способность обеспечивать очень высокую скорость воздухообмена при низких затратах с использованием очень простой системы. Хотя скорость воздухообмена может значительно различаться, здания с современными системами естественной вентиляции (которые спроектированы и эксплуатируются должным образом) могут достигать очень высоких скоростей воздухообмена за счет естественных сил, которые могут значительно превышать минимальные требования к вентиляции.

К сожалению, система естественной вентиляции имеет ряд недостатков. Естественная вентиляция непостоянна и зависит от внешних условий по отношению к внутренней среде. Две движущие силы, создающие скорость воздушного потока (т. е. ветер и разница температур), изменяются случайным образом, поэтому естественной вентиляцией может быть трудно управлять, поскольку в одних местах воздушный поток становится неудобно высоким, а в других — застойным.

Также возможна низкая скорость воздухообмена при определенных неблагоприятных климатических условиях. Естественная вентиляция исключает использование сажевых фильтров. Критерии климата, безопасности и культуры могут требовать, чтобы окна и вентиляционные отверстия оставались закрытыми; в этих обстоятельствах скорость вентиляции может быть намного ниже. Естественная вентиляция работает только при наличии естественных сил; когда требуется высокая скорость вентиляции, требования к доступности естественных сил также соответственно высоки. Системы естественной вентиляции часто не работают должным образом, а нормальная работа может быть нарушена по многим причинам, в том числе из-за неоткрытых окон или дверей, выхода из строя оборудования (если это высокотехнологичная система), перебоев в подаче коммунальных услуг (если это высокотехнологичная система). техническая система), плохой дизайн, плохое обслуживание или неправильное управление. Хотя затраты на техническое обслуживание простых систем естественной вентиляции могут быть очень низкими, если система естественной вентиляции не может быть установлена ​​должным образом или обслуживаться из-за нехватки средств, ее производительность может быть поставлена ​​под угрозу, что приведет к увеличению риска передачи патогенов, передающихся по воздуху. .

Эти трудности можно преодолеть, например, путем использования улучшенной конструкции или гибридной (смешанной) вентиляции. Также необходимо учитывать другие возможные недостатки, такие как шум, загрязнение воздуха, насекомые-переносчики и безопасность.

Исторически сложилось так, что использование наружного воздуха для естественной вентиляции в сочетании с методами естественного охлаждения и использованием дневного света были важными элементами архитектуры. Классическая архитектура с H, L, T или U-образными планами этажей использовалась с открытыми дворами, ограниченной глубиной плана и максимальными размерами окон для использования естественной вентиляции и дневного света. В настоящее время естественная вентиляция в значительной степени заменена механическими системами вентиляции в странах с высоким и средним уровнем дохода. Сначала казалось, что полностью механические системы отопления, вентиляции и кондиционирования воздуха способны решить все практические задачи естественной вентиляции для круглогодичного регулирования микроклимата в помещении.

Однако механическая вентиляция также требует тщательного проектирования, строгого технического обслуживания оборудования, строгих стандартов и рекомендаций по проектированию, учитывающих все аспекты качества окружающей среды в помещении и энергоэффективности.

То же самое относится и к высокотехнологичной естественной вентиляции, и это не лишено проблем, особенно для объектов в странах с холодными зимами. Необходима дополнительная работа по разработке недорогих и надежных систем вентиляции для помещений, которые стимулируют, а не препятствуют потоку воздуха, и в то же время позволяют контролировать внутреннюю температуру.

Естественная и механическая вентиляция на практике могут быть одинаково эффективны для инфекционного контроля. Однако естественная вентиляция работает только при наличии естественных сил, например ветра или бриза, и когда приточные и вытяжные отверстия остаются открытыми. С другой стороны, трудности, связанные с правильной установкой и обслуживанием системы искусственной вентиляции легких, могут привести к высокой концентрации инфекционных капельных ядер и в конечном итоге привести к повышенному риску передачи заболевания.

Необходимо учитывать множество требований и решений по системе вентиляции. В современных сооружениях обычно требуется механическая система вентиляции, чтобы должным образом приспосабливаться к изменяющимся внешним условиям и удовлетворять внутренние потребности. Выбор того, что подходит для вашего здания, бизнеса и, что наиболее важно, для вашего здоровья, является серьезным фактором. Эксперты Superfoil могут работать с вами, чтобы удовлетворить ваши индивидуальные потребности и требования для достижения наилучших результатов для комфорта и здоровья с вашей системой вентиляции.



Что такое система вентиляции? (с картинками)

`;

Анджела Маркум

Дата последнего изменения: 14 сентября 2022 г.

Система вентиляции представляет собой механическую конструкцию из подключенных устройств, которая регулирует поток воздуха в замкнутых пространствах, обычно в домах и офисах. Его основная функция состоит в том, чтобы обеспечить постоянную подачу свежего воздуха, обычно снаружи, и отводить застоявшийся воздух обратно. Вентиляторы и насосы являются обычными частями этих систем, а также вентиляционные решетки и воздушные туннели; однако в большинстве случаев все основные рабочие части встроены в стены и воздуховоды конструкций. Люди, использующие пространство, обычно не видят ни одной из работающих частей.

Некоторые из самых простых систем известны как «естественная вентиляция», что обычно означает, что они получают поток воздуха через вентиляционные отверстия, открывающиеся наружу, или через окна, открытые наружу. Механические системы более популярны, по крайней мере, в промышленности; они меньше зависят от атмосферных условий и могут более жестко регулироваться. В то время как контроль воздушного потока обычно является основной целью, механические системы также часто имеют возможность регулировать другие параметры, включая температуру, относительную влажность и уровень кислорода. Многое зависит от обстановки и конкретных потребностей владельца.

Основы системы

Основная идея вентиляции заключается в обеспечении постоянной подачи воздуха в замкнутое пространство. Свежий воздух важен для здоровья и может предотвратить такие явления, как рост плесени и бактерий, а также может предотвратить распространение болезней. Это также может помочь в борьбе с такими вещами, как пыль, что может привести к более чистой жизни и рабочей среде. Отдельные комнаты иногда можно проветривать, открыв окно или дверь, но этот подход обычно не так эффективен для более крупных структур, особенно таких, как офисные здания, в которых не всегда много доступных окон, но есть много внутренних коридоров.

Вентиляция часто работает в сочетании с системами отопления и охлаждения, но не всегда. Они также не ограничиваются зданиями. Автомобили, самолеты и корабли также часто имеют вентиляционные каналы и системы, которые помогают контролировать качество и циркуляцию воздуха.

Природные системы

В большинстве случаев вентиляционные системы классифицируются по двум основным направлениям: либо естественные , либо механические . Естественная вентиляция зависит от атмосферных условий, а механическая система представляет собой искусственно созданное устройство, которое способствует фильтрации и циркуляции воздуха. Наиболее распространенная форма естественной системы состоит из выхода на крышу и отверстий в нижней части здания. Это позволяет воздуху подниматься и выходить через крышу, а новому воздуху поступать снизу, обеспечивая постоянную циркуляцию. Однако его правильная работа в некоторой степени зависит от ветра и внешней влажности и подходит не для всех климатических условий.

Механические альтернативы

Механические системы активно втягивают свежий воздух и выталкивают старый воздух. У них могут быть другие возможности, включая нагрев и охлаждение, и обычно для работы им требуется некоторая форма энергии. Одной из распространенных форм механической вентиляции являются блоки отопления, вентиляции и кондиционирования воздуха (HVAC), которые используются в домах и других зданиях.

Дополнительные параметры

Некоторые из самых сложных механических систем известны в промышленности как «продвинутые», и они обычно получают этот термин из-за своих возможностей. Они тщательно откалиброваны для контроля качества воздуха и регулирования количества твердых частиц, обычно в качестве меры безопасности. Датчики, расположенные в различных точках воздуховодов и вентиляционных отверстий, измеряют качество проходящего через них воздуха, а затем отправляют сигналы на компьютеры или другие устройства связи, чтобы сообщить владельцам точные показания. Иногда они также предназначены для включения сигнализации или отключения систем при наличии определенных показаний. Такие системы иногда требуются по закону, особенно при добыче полезных ископаемых, в подводных условиях, таких как подводные лодки, а также на многих производственных предприятиях и лабораториях.

Предпринимателям промышленных предприятий в этих и других областях, возможно, придется соблюдать местные или национальные нормы по качеству воздуха, и они обычно влияют на их выбор вентиляции. Отчасти выбор может также зависеть от географического положения конкретного объекта. Основное назначение вентиляционных систем в таких условиях — отфильтровывать вредные вещества из воздуха, обеспечивать постоянную подачу кислорода и поддерживать здоровую атмосферу для дыхания.

Другие модификации

Систему вентиляции можно использовать в сочетании с другим оборудованием для поддержания желаемой температуры и максимальной циркуляции воздуха. Нередко большие здания и склады оборудуются вытяжными вентиляторами, которые помогают подавать свежий воздух и выталкивать старый наружу. Эти вентиляторы могут быть размещены у различных вентиляционных отверстий по всему зданию или на крыше. Система с вытяжными вентиляторами часто используется в зданиях, которые выделяют значительное количество тепла или выбрасывают воздух, содержащий пары.

Что такое система HVAC и как она работает?

7 января 2019 г.

Что такое система HVAC?

В первую очередь HVAC означает отопление, вентиляцию и кондиционирование воздуха. Эта система обеспечивает отопление и охлаждение жилых и коммерческих зданий. Вы можете найти системы HVAC где угодно, от домов на одну семью до подводных лодок, где они обеспечивают комфорт окружающей среды. Становясь все более популярными в новом строительстве, эти системы используют свежий воздух снаружи для обеспечения высокого качества воздуха в помещении. V в HVAC или вентиляции — это процесс замены или обмена воздуха в помещении. Это обеспечивает лучшее качество воздуха в помещении и включает в себя удаление влаги, дыма, запахов, тепла, пыли, переносимых по воздуху бактерий, углекислого газа и других газов, а также контроль температуры и пополнение запасов кислорода.

Как работает система HVAC

Три основные функции системы HVAC взаимосвязаны, особенно при обеспечении приемлемого качества воздуха в помещении и температурного комфорта. Ваша система отопления и кондиционирования воздуха часто является одной из самых сложных и обширных систем в вашем доме, но когда она перестанет работать, вы об этом узнаете достаточно скоро! Ваша система HVAC состоит из девяти частей, с которыми вы должны быть знакомы: возврат воздуха, фильтр, выпускные отверстия, воздуховоды, электрические элементы, наружный блок, компрессор, змеевики и воздуходувка.

Возврат воздуха

Возврат воздуха — это часть вашей системы, которая отмечает начальную точку цикла вентиляции. Эта обратка всасывает воздух, втягивает его через фильтр, а затем пропускает в основную систему. Совет для профессионалов: не забывайте регулярно очищать возвраты от пыли, так как мусор и пыль могут легко скапливаться на ваших фильтрах.

Фильтр

Ваш фильтр — это вторая часть возвратного воздуховода, через которую проходит воздух. Совет для профессионалов: регулярно меняйте фильтры, чтобы поддерживать систему в отличной форме.

Выхлопные патрубки

Еще одной частью вашей системы являются выпускные отверстия, куда выбрасываются выхлопные газы, создаваемые системой отопления. Совет для профессионалов: ежегодно проверяйте дымоход или вентиляционную трубу и при необходимости настраивайте их.

Воздуховоды

Ваши воздуховоды – это каналы, по которым проходит нагретый или охлажденный воздух. Совет для профессионалов: очищайте воздуховоды каждые 2–5 лет, чтобы поддерживать их в рабочем состоянии.

Электрические элементы

Эта часть вашей системы может быть немного сложнее, но часто проблемы возникают именно здесь. Совет для профессионалов: если что-то работает неправильно, проверьте, не сработал ли выключатель или разряженные батареи в термостате.

Наружный блок

Вероятно, это часть вашей системы, о которой вы думаете, когда кто-то упоминает систему HVAC. В наружном блоке находится вентилятор, обеспечивающий приток воздуха. Совет для профессионалов: следите за тем, чтобы на вашем устройстве не было мусора и растительности, так как это может вызвать серьезные проблемы, если растения будут засосаны вентилятором.

Компрессор

В составе наружного блока компрессор отвечает за преобразование хладагента из газа в жидкость и подачу его в змеевики. Совет: если что-то работает не так, проверьте компрессор. Это часто является причиной многих системных сбоев.

Катушки

Обычно другая часть наружного блока, змеевики, охлаждают проходящий воздух с небольшой помощью хладагента. Совет: ежегодно проверяйте катушки. Если они замерзнут, вы можете проверить уровень фильтра и/или хладагента.

Вентилятор

Вентилятор всасывает теплый воздух через основную часть агрегата. Совет: чем эффективнее проходит воздух, тем надежнее будет ваша система.

Что входит в систему HVAC

Поскольку теперь мы знаем, что HVAC означает отопление, вентиляцию и кондиционирование воздуха, мы знаем, что это три основные части, включенные во всю систему.

Нагревательный элемент обычно относится к печи или котлу. Он включает в себя систему трубопроводов для теплоносителя или воздуховодов, если вы работаете с системой принудительной подачи воздуха.

Вентиляционный элемент бывает естественным или принудительным, а в случае принудительного чаще всего используется и для очистки воздуха.

Как многие из нас знают, третий и последний элемент системы HVAC — это кондиционирование воздуха, которое является полной противоположностью отопления. Его основная задача – отвести имеющееся тепло из внутренних помещений дома.

В чем разница между HVAC и кондиционированием воздуха

Удивительно, но нам часто задают этот вопрос. Так в чем именно разница между HVAC и кондиционированием воздуха, спросите вы? Что ж, кондиционирование воздуха на самом деле является последней частью того, что означает HVAC, но они часто используются взаимозаменяемо в отношении любого типа нагревательного или охлаждающего устройства в доме. Думайте об HVAC как об общем термине, а о кондиционировании воздуха — как о единой части головоломки.

Какой бренд HVAC лучше?

В мире HVAC довольно много лидеров, но здесь, в Brennan Heating & Air Conditioning, мы устанавливаем только Lennox, и это по ряду причин. Прежде всего, Lennox производит качественную продукцию уже более века. Далее, Lennox хорошо известна своей репутацией и предложением высокоэффективных продуктов. Наконец, Lennox предоставляет всем своим клиентам информацию, необходимую им для принятия решения о своих следующих инвестициях в улучшение дома.

Сколько лет служит система HVAC

Теперь, когда вы точно понимаете, из чего состоит система HVAC, вам, вероятно, интересно, как долго вам прослужит новая. Это действительно зависит от оборудования, чтобы знать, как долго система прослужит. Но если вы будете соблюдать рекомендуемое ежегодное техническое обслуживание, ваше оборудование прослужит вам долгие годы. Вы хотите заменить существующую систему вентиляции и кондиционирования? Или, может быть, вы хотите добавить его вообще? Позвоните местным специалистам по отоплению и кондиционированию воздуха в Brennan Heating & Air Conditioning!

Категории: Без категории

Доступна круглосуточная аварийная служба Позвоните нам сегодня по телефону 1 (877)-BRENNAN

Ключевые термины и компоненты HVAC

Когда дело доходит до вашей системы отопления и охлаждения, многие домовладельцы не понимают терминов и аббревиатур, используемых для описания оборудования, которое поддерживает комфортную температуру в их доме в течение всего года. -круглый. Поскольку погода в Хэмптон-Роуд бывает жаркой летом и холодной зимой, большинство домов оборудованы как системами отопления, так и системами охлаждения. Чем больше вы знаете о своей системе HVAC, тем лучше вы сможете ее обслуживать. Кроме того, когда вы обращаетесь за помощью в ремонте к профессионалам, вы лучше объясняете проблемы, с которыми сталкивается ваша система.

Что означает HVAC?

HVAC — это аббревиатура от «Отопление, вентиляция и кондиционирование воздуха». Ваша система HVAC, или система домашнего комфорта, имеет три основные функции. «H», обогрев вашего дома в холодные зимние месяцы. «V», вентиляция воздуха в вашем доме. Ваша система вентиляции фильтрует воздух в вашем доме, рециркулирует его и перераспределяет воздух с контролируемой температурой в вашем доме. Кондиционер «АС» – охлаждает ваш дом в жаркий летний сезон. Все три работают вместе, чтобы ваш дом был комфортным круглый год.

Какие существуют типы систем вентиляции и кондиционирования?

В Хэмптон-Роудс есть два основных типа систем отопления, вентиляции и кондиционирования воздуха. Существуют сплит-системы (парный блок печи и кондиционера или парный блок кондиционера и теплового насоса) и комплексные блоки. Единица упаковки может быть размещена вне дома или на чердаке дома. Печи и вентиляционные установки — это элементы, которые находятся внутри вашего дома. В то время как кондиционеры и тепловые насосы размещаются вне дома. Понимание каждой из этих частей поможет вам лучше обслуживать вашу систему и поможет вам в устранении неполадок, которые могут возникнуть.

Парные блоки печи и кондиционера

Блоки печи

Печь — это внутренний блок вашего HVAC, который служит для обогрева вашего дома. Печи вырабатывают тепло за счет сжигания топлива, такого как природный газ, мазут или жидкий пропан. Тепло, производимое печью, затем распределяется по всему дому, проталкивая нагретый воздух через систему вентиляции или воздуховодов. Котел — это тип печи, которая нагревает воду вместо воздуха. Нагретая вода котла затем передается на радиаторы или паровые трубы, которые обогревают дом. Печи часто сочетаются с системой кондиционирования воздуха для управления как обогревом, так и охлаждением вашего дома.

Кондиционеры

В то время как печь служит для обогрева дома, она сочетается с кондиционером для обеспечения прохладной температуры в вашем доме. Кондиционеры подключены к охлаждающему змеевику внутри дома. Компрессор кондиционера перекачивает охлаждающую жидкость туда и обратно. Компрессор извлекает тепло и влагу из дома и передает это тепло наружу. Теплый воздух, извлеченный изнутри, обдувается охлаждающими змеевиками. После охлаждения воздуха над змеевиками, охлажденный воздух перераспределяется через систему вентиляции в вашем доме.

Парные агрегаты для обработки воздуха и теплового насоса

Вентиляторы для обработки воздуха

Вентилятор — это внутренний блок вашего HVAC, который служит для обогрева и охлаждения вашего дома путем подачи воздуха с контролируемой температурой через вашу вентиляционную систему. Обработчик воздуха обычно работает в паре с тепловым насосом. Воздух с регулируемой температурой от кондиционера выталкивается или вытягивается внутрь и наружу дома. Обработчик воздуха использует воздуходувку, чтобы нагнетать воздух через вашу систему вентиляции и по всему дому. Обработчики воздуха обычно питаются от электричества. Кондиционеры работают совместно с тепловым насосом.

Тепловые насосы

Тепловой насос (внешний блок) имеет линии хладагента, которые помогают регулировать потоки горячего и холодного воздуха. В летнюю жару хладагент забирает тепло из вашего дома и выводит его наружу. В холодные зимние месяцы система забирает тепло снаружи и перемещает его внутрь. Тепловой насос использует хладагенты и хладагенты для переноса тепловой энергии. Тепловой насос может как обогревать, так и охлаждать ваш дом. Кондиционер служит только для охлаждения дома.

Упаковка Единиц

Комплектная установка представляет собой систему отопления и охлаждения, в которой используются как нагревательные, так и охлаждающие элементы в одной системе. Часто комплектный блок HVAC размещается на крыше или сбоку дома. Комплектные установки могут работать как на газе, так и на электричестве.

Какие части систем ОВК?

Независимо от того, есть ли в вашем доме блок «все в одном» или сплит-система (сочетающаяся либо с печью и кондиционером, либо с согласованным блоком обработки воздуха и тепловым насосом), система также будет включать два дополнительных ключевых компонента. Ваша система HVAC также будет включать термостат и систему вентиляции.

Термостат

Ваш домашний термостат является критически важным компонентом вашей системы HVAC, который сообщает настройки температуры, на которые вы хотите установить нагревательные и охлаждающие устройства. Как вы можете себе представить, если термостат (центральная система связи между вами и блоком отопления и охлаждения) не работает должным образом, то система ОВКВ вашего дома не будет работать должным образом.

Более современные термостаты HVAC могут включать интеллектуальные настройки, которые отслеживают не только настройки температуры. Умные термостаты могут помочь контролировать качество воздуха, уровень влажности и многое другое. Хотите узнать больше о различных типах бытовых термостатов или заинтересованы в обновлении своего термостата, прочитайте этот блог о термостатах.

Вентиляционная система

Ваша вентиляционная система служит многим целям. Уровень влажности регулируется системой вентиляции. Загрязняющие вещества (такие как пыль, плесень и плесень) также собираются и удаляются из воздушного потока вашего дома и оборудования HVAC. Как правило, оборудование системы вентиляции включает в себя воздуховоды, приточные и возвратные вентиляционные отверстия. Вентиляционная система вашего HVAC требует постоянного обслуживания, чтобы обеспечить удаление собранной грязи и мусора из вашего дома. В печах и вентиляционных установках также есть фильтры, собирающие пыль и мусор. Важно правильно обслуживать эти фильтры для улучшения качества воздуха в вашем доме и обеспечения эффективной работы вашей системы HVAC.
