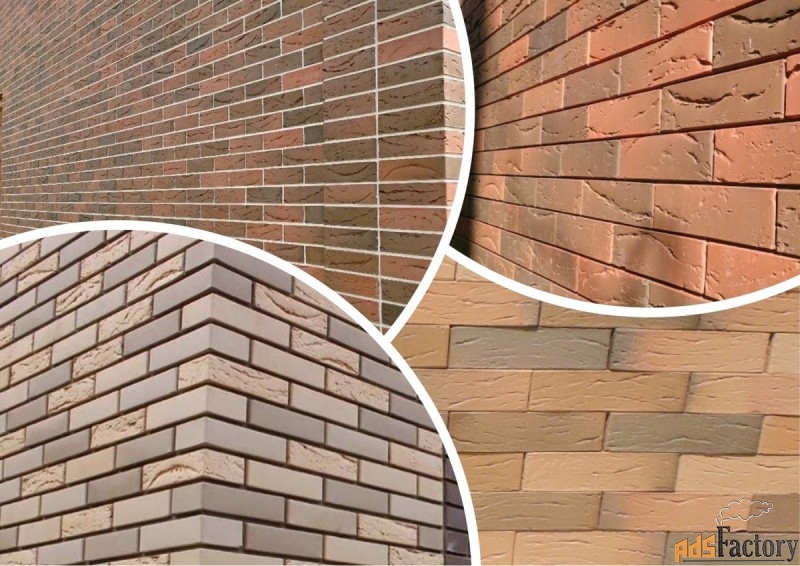

Отделкой фасада кирпичного дома никого не удивишь: разнообразными отделочными кирпичами можно придать современный вид даже весьма старой постройке. Кирпичные стены, выложенные рельефными, или цветными узорами из кирпича выглядят оригинально, интересно и восхищают мастерством рук каменщиков, их сложивших. Но есть такой прием, который может вывести фасад современного загородного дома на новый уровень.

Это рельефная кладка — о ней в нашей статье.

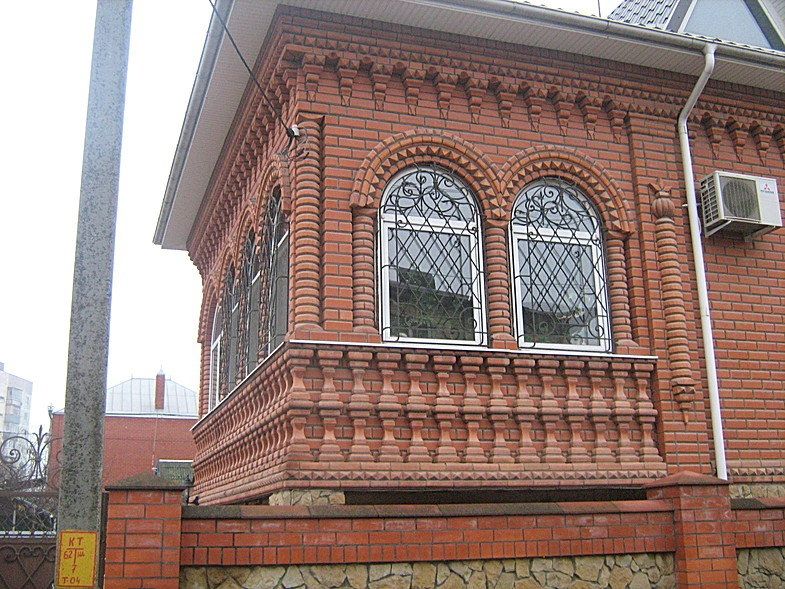

Рельефной — называют кладку с выступающими из плоскости стены (иногда под углом) кирпичами. Рельефная кирпичная кладка применяется для украшения фризов, полос в частях стен, простенков, создания поясков. Оконные проемы, балконы, арки также выделяют таким способом на фасаде здания. Для создания рельефа часть кирпичей кладки выдвигается из плоскости стены, и из этих элементов создаются текстуры разной сложности

В современных кирпичных зданиях в декоре фасадов редко используют массивные карнизы, колонны, русты и другие сложные элементы.

Раньше фасадный декор придавал домам архитектурную выразительность и индивидуальность. В наше время современные здания чаще имеют фасады с плоскими поверхностями. И порой оригинально облицевать кирпичом их можно только используя особый вид кладки — декоративно-рельефный.

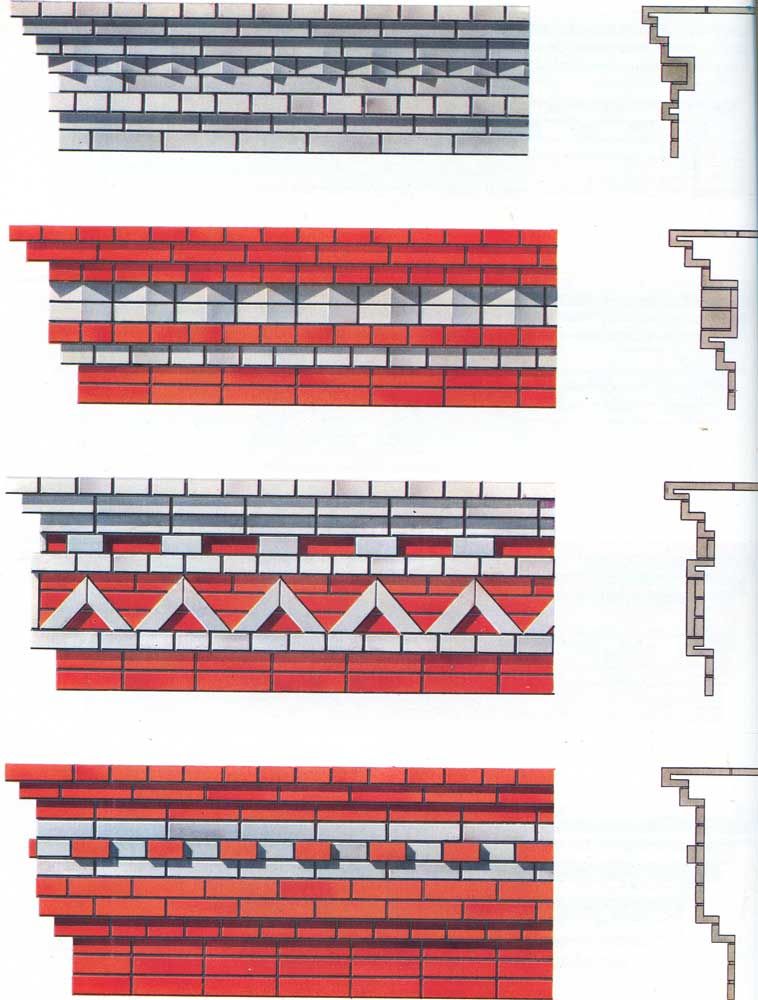

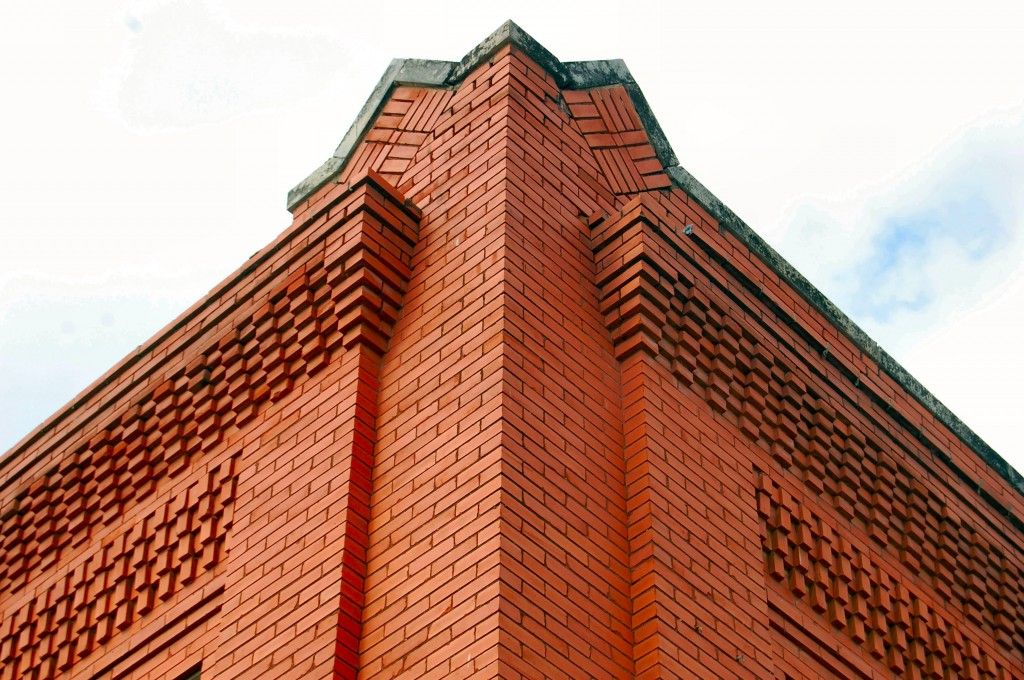

Фигурная кладка имеет рельеф который создает очень интересный эффект на стене — игру света и тени. При относительно небольших габаритах стандартного полнотелого кирпича, возможно, сделать выпуск порядка 3-8 см, но даже этот нюанс позволяет создать необычную светотень, акценты и фактуру на плоскостях фасадов. Рельефная кирпичная стена приобретает ещё один уровень фактуры. В солнечный день мы видим не только ряды кирпичной кладки, но и выступающие кирпичи, которые отбрасывают тени, и меняют облик здания.

Слово архитектору Алмазу Даминову

“Стандартный модуль кирпича при ровной кладке на больших плоскостях создает монотонность. Но, при рельефной кладке, даже таким привычным строительным материалом, как кирпич 65Х120Х250 мм можно создать свежий, художественный и «современный» облик архитектуры вашего объекта.

”

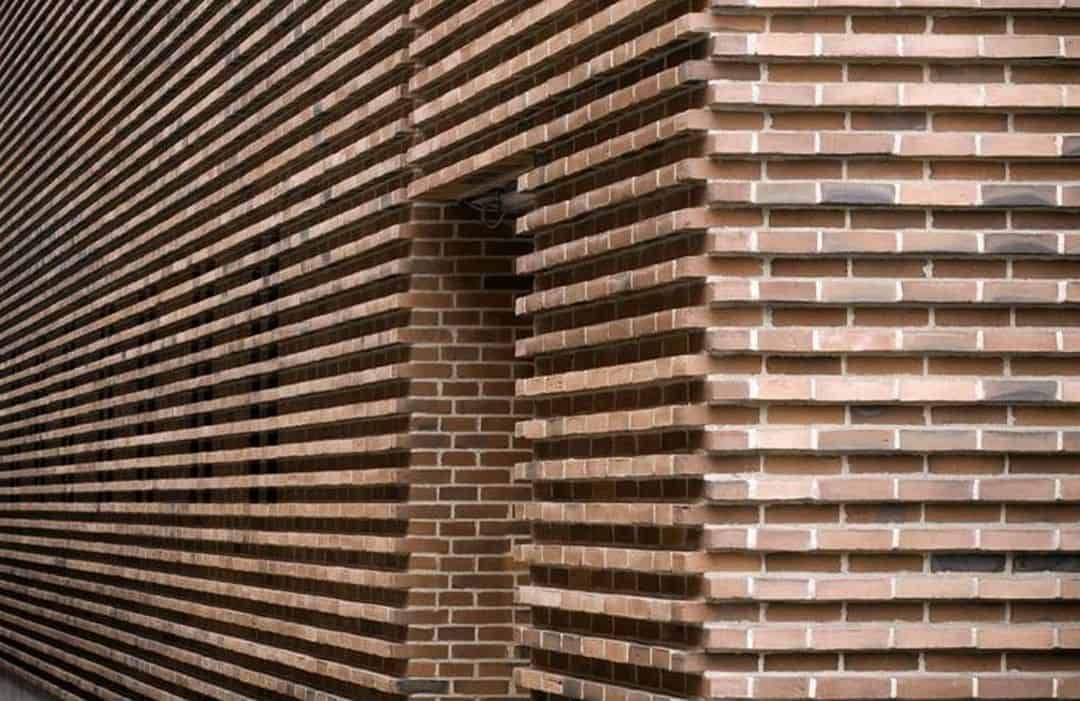

Но еще больше возможностей даёт игра с кирпичной текстурой стен. С помощью утопленных и выступающих кирпичей можно создать плавную волнообразную поверхность стены. Ритмичным узором из кирпича можно выложить рисунок как будто созданный из пикселей. Придать дому особенные черты можно, выделив фактурной кладкой отдельные объёмы здания: этажи, цоколя, простенки — сделать выпуклыми, вогнутыми или срезанными под углом.

Сложенные из кирпича решётки и полупрозрачные стены способны придать кирпичному фасаду еще большую выразительность. Свет проникает через стену и создаёт причудливые узоры внутри здания.

Архитекторы не перестают находить интересные идеи, для кирпичной кладки, создавая новые формы и линии в современных домах и жилых зданиях. Но хотелось бы напомнить, что в технике рельефной кладки существует две особенности:

1. Нельзя выдвигать кирпич за плоскость стены более, чем на 1/3 его длины
2. Для такой кладки используется только качественный полнотелый кирпич.

Поэтому при проектировании кирпичного дома или реконструкции фасад рекомендуем обращаться в архитектурные бюро.

Наша студия участвовала в проекте проектирования кирпичного фасада в ЖК Тулпар (Казань)

При эскизном проектировании фасады архитекторами были предложены несколько вариантов декоративного оформления стен. Из облицовочного кирпича на фасаде жилого дома  были запроектированы декоративные проёмы окон на уровне первого и второго этажа здания. Входные группы, а также зоны общественных помещений на первых этажах зданий решено было выделить рельефным кирпичным узором.

Различными приёмами обычный фасад жилого дом был облагорожен  с помощью кирпичной рельефной кладки. Проект строительства Жилого комплекса Тулпар воплощается в жизнь, и скоро жильцы въедут в новые квартиры.

Наши архитекторы с вниманием подойдут к проектированию фасада  и  учтут все особенности кирпича как строительного материала и посоветуют надёжных поставщиков кирпича.

Виды кирпичной кладки, технология монтажа облицовочного кирпича, схемы

С учетом высоких требований к надежности, ровности и долговечности кирпичной кладки работу с этим материалом доверяют профессионалам. К базовым правилам относят соблюдение схемы перевязки, контроль за качеством изделия и раствора, толщиной и равномерностью швов, проверку уровня на всех этапах, возведение с углов. Конкретные действия зависят от вида блока и назначения строительных конструкций или облицовки.

Оглавление:

1. Требования к кладке
2. Разновидности
3. Установка облицовки

Общие правила технологии

Особенности работы с этими изделиями связаны с их небольшими размерами, прямоугольной формой и относительно низкой прочностью на изгиб. Практически все кирпичи отлично переносят сжатие и весовые нагрузки, но плохо выдерживают смещения основания. Снизить риски помогает укладка с перевязкой, придерживаются трех пунктов:

• Все ряды стен размещаются параллельно плоскости основы. Только при таком расположении блоки отработают свою прочность на сжатие и будут испытывать минимальные нагрузки на изгиб.
• Боковые грани каждого кирпича образуют строго продольные и поперечные швы. Этому условию способствуют пропорциональные размеры.
• Упомянутые швы располагаются параллельно друг другу.

Эти три правила соблюдаются вне зависимости от толщины, вида и сложности. Их выполнение возможно только при условии перевязки, а именно – закрытия двух нижних изделий верхним со смещением стыка и как минимум на ¼ длины или чередования тычковых и ложковых рядов. Среди самых востребованных схем выделяют цепную, много- и трехрядную перевязку. Первая заключается в последовательном расположение тычков и ложков, этот тип рекомендуют выбрать при возведении стен из рядового блока с последующим оштукатуриванием.

Трехрядная перевязка выполняется при строительстве простенков, на каждый тычковый ряд размещаются три ложковых. Часто используется лицевой кирпич, работы требуют аккуратности. Многорядная относится к сложным и включает более 2 стенок с шириной в половину элемента, каждые 6 ложковых рядов закрываются 1 тычковым. При возведении наружных стен их могут комбинировать и укладывать по нестандартным схемам: со смещением, английской, цепной, голландской, готичной, крестовой, фламандской или американской.

Исходя из метода и материала заполнения забутовки различают сплошную и облегченную разновидности кладки. Первая – монолитная, может собираться из разных элементов: полнотелых, щелевых и поризованных. Облегченный тип подбирается при необходимости снижения весовых нагрузок на основания с одновременным улучшением изоляционных характеристик, его особенностью является параллельное расположение двух рядов с внутренней прослойкой, заполняющейся впоследствии утеплителем.

В зависимости от толщины выделяют стены и перегородки на 0.5, 1, 1.5, 2, 2.5 блока. При стандартных размерах они имеют ширину в 120, 250, 380, 510 и 640 мм. Толщина конструкций обосновывается теплотехническим и весовым расчетом, как правило, наружные поверхности нуждаются в утеплении. Это объясняется просто: прочностных характеристик полно- и пустотелых типов достаточно для возведения несущих систем малоэтажных домов с шириной в 25 и 38 см, в то время как строительные нормы устанавливают минимум в 65 и 51 см.

Но такое увеличение нагрузки и затрат на приобретение материалов не обосновано.

К отдельным группам относят армированную, декоративную и лицевую кладку. Первая выбирается при высоких требованиях к надежности, преимущественно для нагружаемых систем. Оставшиеся реализуются при постройке наружных стен или облицовке фасадов.

Сплошной тип характеризуется минимальным число пустом и отсутствием каких-либо материалов кроме самих блоков и соединительного раствора. Предполагает реализацию одно-, трех- или многорядной схем перевязок при строительстве несущих систем, перегородок, печей и ограждений. Возводят исключительно из целых кирпичей с прямоугольной формой с использованием пластичного, но достаточно густого раствора. Ее несущие и изоляционные способности напрямую зависят от вида элементов. Сплошные конструкции в большинстве случаев нуждаются в дополнительном утеплении, защитной или декоративной отделке.

Облегченный вариант выбирается при сооружении наружных стен дома малой этажности, при таком исполнении расход кирпичей и нагрузка на основание будут минимальными, а способности к энергосбережению – высокими. Этот тип также называется колодцевым из-за наличия простенка между двумя параллельными рядами, заполняемым легкими материалами с целью улучшения изоляционных свойств. В качестве утеплителя применяются разные виды легких бетонов, ППУ, плиты жесткой минваты, керамзит и аналогичные засыпки кроме крошки пенопласта.

При облегченной кладке наружных стен ряды имеют толщину в полкирпича нормального размера, стандартная ширина итоговых построек не превышает 51 см. Главным нюансом технологии является поддержка параллельности и сведение к минимуму отклонений по плоскостности, подходят только целые мелкоштучные элементы. Укладывать всю конструкцию ложковыми рядами не советуется, на 1 м высоты требуется хотя бы 1 тычковый. При необходимости фиксации утеплителя в швы монтируются анкера, в ряде случаев в пирог добавляется слой пароизоляции. Наружную стену можно возводить как из рядового с последующей отделкой, так и из облицовочного блока.

К армированным относятся сооружения, усиленные металлической сеткой или прутьями. Рекомендуют выбирать для стен и колонн, испытывающих сильные весовые нагрузки или при необходимости повышенной прочности. Арматура размещается как в горизонтальных, так и вертикальных швах, условие технологии – превышение толщины раствора на этих участках на 4 мм больше сечения металла. Кладочные размеры кирпича при этом остаются неизменными, в штробировании нет необходимости. Лучшие результаты достигаются при усилении поперечным армированием с помощью сеток через 3-5 рядов, но в целом на частоту влияют требования прочности.

Основных способов монтажа декоративной кладки два: перевязка с рядовыми блоками в процессе строительства или последующая облицовка фасада. При подборе первого варианта сокращаются сроки работ, но внешний вид дома сильно зависит от схемы, неизбежно большое число тычковых рядов снижает эстетичность. Правила практически идентичны используемым при монтаже сплошных стен, различие проявляются в выполнении наружной стороны из лицевого кирпича и методе затирки.

В отличие от оштукатуриваемых в будущем конструкций, выполняемых с подрезкой раствора на 1 мм вглубь, при реализации такой перевязки стыки на краю элементов заполняются специальными составами, из которых формируется выпуклый, ровный или вогнутый шов.

Облицовка уже возведенных стен дает много простора для творчества, этот способ выбирает большинство владельцев частных домов. Декоративный эффект достигается за счет разных видов блоков, комбинирования цветов и размеров, экспериментирования с методами перевязки и затирки, применения фигурных вариантов, монтажа под углом или ребром, вставки поясов, карнизов и свесов. Единственным обобщающим правилом является соблюдение геометрии швов. Не всегда используются целые изделия, в особенно сложных схемах их разрезают на части.

Нюансы укладки облицовочного кирпича

Главные требования технологии:

1. Принятие мер по предотвращению высолов. В качестве растворов применяются составы с без малейшего включения извести средней густоты. Укладку на чересчур жидкие смеси относят к грубейшим нарушениям. На этапе застывания облицовку берегут от прямого и частого контакта с водой или промерзания.

2. Исключение рисков воздействия грунтовой влаги. Несмотря на низкую влагостойкость, облицовочный кирпич нуждается в хорошо изолированном, ровном и устойчивом основании шириной, не уступающей размерам изделий (они не должны свисать с планки или цоколя).

3. Контроль за толщиной и параллельностью швов, этот параметр проверяется 1 раз в 5 рядов как минимум. Раствор рекомендуют равномерно распределять по всей поверхности примыкающей стороны, не доходя до края 1-1,5 мм, избежать ошибок помогает специальный шаблон.

4. Обеспечение надежной привязки облицовки фасада дома к несущим наружным стенам.

5. Снижение рисков попадания смеси на внешнюю поверхность, случайные брызги удаляют после минимального схватывания (без растирания), но до начала набора твердости.

6. Обязательную расшивку и затирку швов.

7. Предварительную подготовку поверхностей (выравнивание, обработку антисептиками и т.д).

8. Обеспечение вентиляционного зазора между облицовкой и стенами не менее 2 см, закладку небольших отверстий в вертикальных швах каждого 4 ряда.

9. Соблюдение сроков схватывания. Вне зависимости от разновидности лицевой кирпичной кладки за одну смену не следует возводить более 5-6 рядов, в противном случае конструкция сместится под воздействием собственного веса.

Особое внимание уделяется соединительному раствору, его замешивают на портландцементе с маркой прочности не ниже М500 с добавкой промытого и высушенного мелкозернистого песка. Для затворения используется чистая (прокипяченная питьевая или дистиллированная) вода. Рекомендуемые пропорции вяжущего с песком составляют 1:4, консистенция должна оставаться густой. Воду вводят медленно, во избежание высыхания готовят малыми порциями и расходуют незамедлительно. Потребность в предварительном смачивании зависит от величины влагопоглощения: керамический облицовочный элемент (от 6% и выше) опускается в воду на несколько секунд, клинкер (менее 6 %) – нет.

Надежность и красота возводимого фасада во многом зависит от правильности размещения нижнего ряда. Во избежание ошибок его предварительно раскладывают вдоль линии разметки в сухом виде с учетом будущих вертикальных швов. Такая практика позволяет проверить достаточность кирпичей и их уровень по горизонтали. Самый нижний слой раствора выполняет гидроизолирующие и выравнивающие функции, его рекомендуемая толщина составляет 20 мм (все последующие – в пределах 8-10, не более 12). Строительство декоративной кладки начинают с углов, в ходе работ изделия привязываются к стенам с помощью анкеров или проволоки, через каждые 5-6 рядов их приостанавливают. Расшивку проводят незамедлительно, начиная с вертикальных швов.

Прессованный кирпич — Jablonski Building Conservation, Inc.

Материал имеет значение

17 июня

Автор Эд Фитцджеральд

Элегантный, но прочный

Некоторые кирпичные здания выделяются красотой своего кирпича. Это особенно верно для тех, которые построены из прессованного кирпича, старого кирпича, популярного с 1860-х до начала 20-го века. Он имеет гладкую поверхность, ровные острые края и очень тонкие растворные швы. (Фигура 1). Кирпич изготавливался из очень тонкой сухой глины, прессованной в формы под большим давлением с помощью гидравлических или винтовых прессов, а затем почти сразу же обжигался в печи без промежуточной фазы сушки. Использование сухой глины обеспечило минимальную усадку. Прессованный кирпич плотнее и тверже, чем обычный кирпич, и имеет более высокую скорость поглощения. Несмотря на высокую гигроскопичность, прессованный кирпич очень прочен.

Рис. 1: Прессованный кирпич с тонким растворным швом.

Прессованный кирпич был дороже обычного кирпича, поэтому его устанавливали в качестве лицевого кирпича поверх обычной кирпичной резервной стены. Эти кирпичи почти всегда кладут на ложковую перевязку с вертикальными швами в шахматном порядке на полкирпича. Наиболее распространенным методом крепления лицевого кирпича к опорной стене было использование обрезанного кирпича и глухих перемычек (рис. 2). Глухая перемычка — это перемычка, уложенная под углом шестьдесят градусов, установленная за носилками к несущей кладке сзади. Задние углы лицевого кирпича обрезаются, чтобы получить края заголовков. Кирпичи укладывали на известковый раствор с очень мелким заполнителем для получения тонких швов. К сожалению, эта кирпичная связь не является прочной. Вероятно, это металлические стяжки для кирпичных стен, впервые серийно изготовленные 189 г.0s, стали широко использоваться из-за плохой работы обрезанных кирпичных связей.

Рис. 2: Изображение стены, уложенной на ложковую связку. Слепые перемычки создаются путем укладки верхнего кирпича под углом, чтобы связать лицевую сторону стены с опорным кирпичом сзади.

Мы обнаружили прессованный кирпич в здании бывшей школы в Нью-Йорке с ложковой связью и глухими перемычками с обрезанным лицевым кирпичом (рис. 3). В этом случае швы были хорошо заполнены, но часто это не так. Перетачивание тонких растворных швов в этих кирпичах затруднено и требует большого мастерства. Слишком часто подрядчики перерезают швы, пытаясь вычистить раствор.

Рисунок 3: Вырезанная кирпичная кладка с хорошо заполненными раствором швами.

Со временем вода, попадающая в прессованные кирпичные стены, вымывает известковый раствор, и нередко эти стены начинают вздуваться. Конечно, стены из прессованного кирпича могут выпирать и по другим причинам. В недавнем проекте таунхауса оказалось, что фасадная стена состоит из одного прессованного кирпича толщиной без резервной стены. Бедный подрядчик, работавший над интерьером таунхауса, сделал паузу и обнаружил, что может выдвинуть стену пальцем. Разумеется, потребовался капитальный ремонт, но в качестве лицевого кирпича сохранился прессованный кирпич.

каменная кладкакирпич прессованный перемычка глухая

Эд Фицджеральд

Типы связей в строительстве кирпичной кладки и их применение

🕑 Время чтения: 1 минута

Типы связей в конструкции кирпичной кладки стен классифицируются в зависимости от способа укладки и соединения кирпичей в стенах. Связи в кирпичной кладке образуются за счет заполнения раствором между слоями кирпичей и в пазах при укладке кирпичей впритык друг к другу и слоями в стенах. Наиболее часто используемым материалом для скрепления в кирпичной кладке является цементный раствор. Также используются известковый раствор и глиняный раствор.

Содержание:

• Типы связей в кирпичной каменной стенке Строительство:
• 1. Странная связь
• 2. Бонд заголовок
• 3. Английская связь
• 4. Фламенс Бонд
  • Флэндисские облига

  Типы связки в кирпичной кладке:

  Наиболее часто используемые типы связки в кирпичной кладке:

  1. Натяжная связка
  2. Коллектор
  3. английская облигация и
  4. Фламандская облигация

  Прочие типы облигаций:

  1. Облицовка
  2. Голландская облигация
  3. английская кросс-связка
  4. Кирпич на кромке
  5. Сгребающая облигация
  6. Зигзагообразная связка
  7. Клей для садовой стены

  1.

  Эластичная связка

  Более узкая лицевая сторона кирпича называется подрамником, как показано на изображении ниже. Растяжная перевязка, также называемая бегущей перевязкой, создается, когда кирпичи укладываются так, что видны только их подложки, перекрывая посередине ряды кирпичей снизу и сверху. Ложковая перевязка в кирпиче — простейший повторяющийся узор. Но недостаток ложковой связки заключается в том, что она не может эффективно склеивать соседние кирпичи в толстых кирпичных стенах по всей ширине. Их целесообразно использовать только для стен толщиной в полкирпича, например, для возведения перегородок толщиной в полкирпича. Стены, построенные на ложковых связях, недостаточно стабильны, чтобы стоять отдельно, в случае большего пролета и высоты. Таким образом, они нуждаются в опорной конструкции, такой как колонны из кирпичной кладки через равные промежутки времени. Натяжные связки обычно используются в стальных или железобетонных каркасных конструкциях в качестве внешней облицовки. Они также используются в качестве внешней облицовки стен полости. Другими распространенными применениями таких стен являются ограждающие стены, сады и т. д.

  Рис. 1: Скрепление на растяжение

  2. Скрепление коллектора

  Заголовок — это более короткая квадратная сторона кирпича размером 9 см х 9 см. Облигация заголовка также известна как облигация заголовка. При перемычке все кирпичи в каждом ряду укладываются как перемычки на лицевые стороны стен. В то время как ложковая перевязка используется для возведения стен толщиной в половину кирпича, тогда как тычковая перевязка используется для возведения стен с полной толщиной кирпича, которая составляет 18 см. При стыковой кладке нахлест сохраняется равным половине ширины кирпича. Для этого летучие мыши в три четверти используются чередующимися рядами в качестве койнов.

  Рис. 2: Соединение коллектора

  Рис. 3: Изометрический вид

  3. Английское соединение

  Английская перевязка в кирпичной кладке имеет только один ряд ложков и ряд жатки над ним, т. е. имеет два чередующихся ряда ложков и жаток. Коллекторы укладываются по центру на подрамниках ниже, и каждый чередующийся ряд выравнивается по вертикали. Чтобы нарушить непрерывность вертикальных швов, в начале и в конце стены после первой перемычки используется доводчик. Квоин — это кирпич, разрезанный вдоль на две половины и используемый в углах кирпичных стен.

  Рис. 4: Английская облигация

  Рис. 4. Английская облигация – Изометрический вид

  4. Фламандская облигация

  Для разрыва вертикальных швов в последовательных рядах доводчики вставляются в чередующихся рядах рядом с колонкой. В стенах, имеющих толщину, равную нечетному числу полукирпичей, для скрепления в основном используют биты. Фламандская связка, также известная как голландская связка, создается путем укладки чередующихся жаток и носилок в один ряд. Следующий ряд кирпичей укладывается таким образом, чтобы шапка лежала посередине ложка в нижнем ряду, т. е. чередующиеся шапки каждого ряда располагались по центру ложка в нижнем ряду. Каждый альтернативный курс фламандской облигации начинается с заголовка на углу. Толщина фламандской связки составляет не менее одного полного кирпича. Недостатком использования фламандской связки является то, что создание фламандской связки сложно и требует больших навыков для ее правильной укладки, поскольку для достижения наилучших эффектов все вертикальные швы раствора должны быть выровнены по вертикали. Для разрыва вертикальных швов в последовательных рядах доводчики вставляются в чередующихся рядах рядом с колонкой. В стенах, имеющих толщину, равную нечетному числу полукирпичей, для скрепления используют биты. Фламандские связки имеют лучший внешний вид, но они слабее, чем английские связки для несущих стен. Так, если необходимо выполнить расшивку стен из кирпичной кладки, то для лучшего эстетического вида можно использовать фламандскую связку. Если стены предстоит оштукатурить, то лучше использовать английскую перевязку.

  Рис. 5: Фламандские облигации

  Рис. 6: Внешний вид фламандских облигаций

  Фламандские облигации классифицируются как:

  • Единая фламандская облигация
  • Двойная фламандская облигация

  Единая фламандская облигация представляет собой комбинацию английской облигации и фламандской облигации. В этом типе конструкции передняя открытая поверхность стены состоит из фламандской связки, а задняя поверхность стены состоит из английской связки в каждом ряду. Минимальная толщина, необходимая для одинарной фламандской связки, составляет толщину полутора кирпичей. Основной целью применения одинарной фламандской связки является обеспечение более эстетичного вида на лицевой поверхности при необходимой прочности в кладке на английской связке.
