Фитинги для подключения стиральной машины: Фитинг для подключения стиральной машинки

Переходник для стиральной машины на воду и канализацию

Когда мы упоминаем переходник для автоматической стиральной машины на воду или канализацию, мы подразумеваем один из многих сантехнических элементов диаметром ¾ дюйма, который потенциально подходит для соединения со сливным или наливным шлангом стиралки. Ничего общего со стиральной машиной такие сантехнические элементы могут и не иметь, это всего лишь одни из немногих вариантов их применения.

Унификация диаметра резьбы фитинга наливного и сливного шланга стиралки – ¾ дюйма, дает нам возможность выбирать между десятками различных элементов и останавливаться на том, который больше нам подходит в конкретной ситуации. Но это, конечно, не значит, что производитель делает такие переходники конкретно для подключения стиралок. Тем не менее, нам, для того, чтобы освоить различные варианты подключения «домашней помощницы», нужно изучить разные типы переходников, чем мы и займемся в рамках этой публикации.

О разных видах переходных элементов, которые подходят для подключения стиральной машины автомат можно говорить долго.

Логичнее всего начать с простых переходников-соединителей, которые позволяют стыковать сливные и заливные шланги стиралки с трубами, смесителями, другими шлангами. При этом диметр резьбы таких соединителей может и не совпадать с двух сторон. Приведем примеры.

1. Переходник для автоматической стиральной машины на воду, предназначенный для соединения между собой двух наливных шлангов. Зачем это нужно? Ну, прежде всего, это нужно в том случае, если у вас в наличии имеется два коротких шланга от стиралок, но ни один не дотягивается до места подключения к коммуникациям. В данном случае экономически выгоднее взять переходник за копейки и соединить два шланга между собой, чем покупать еще один удлиненный шланг втридорога. Для обеспечения слива не подходит.


2. Переходной элемент для стиральной машины автомат на воду, предназначенный для соединения заливного шланга с водопроводной трубой. Это простейший переходник, который имеет как внутреннюю (мама), так и внешнюю (папа) резьбу.
   Одна резьба для присоединения заливного шланга, другая для того, чтобы ввернуть переходник в заранее приготовленное ответвление водопроводной трубы с нарезанной резьбой.


2. Переходной элемент для стиральной машины автомат на воду или для слива, предназначенный для соединения сливного или заливного шланга с выходом трубы в котором нарезана внутренняя резьба. Диаметр ¾ на 1. Материал никелированная латунь.

3. Переходник седелка ¾ для стиральной машины автомат на воду. Он нужен для того, чтобы организовать быструю врезку в ответвление водопровода без его демонтажа и даже малейшей переделки. Седелка позволяет подключить заливной шланг к водопроводной трубе почти в любом месте, что очень удобно, особенно, когда вы сделали недавно ремонт и ничего больше переделывать не хочется. К трубе седелка крепится на болты, а в месте врезки ставится, входящая в комплект, уплотнительная резинка.


Важно! Может показаться, что седелка это ненадежный переходник. На самом деле, седелки способны выдержать довольно большое давление, особенно изделия из металла. В некоторых случаях до 10 атмосфер.

5. Простейший переходник ¾ дюйма с фильтром на воду. Пригодится такой фильтр-переходник для монтажа на заливной шланг стиральной машины, чтобы стыковать его с водопроводной трубой. Резьба с одной стороны внутренняя с другой внешняя. Прелесть такого переходника в том, что в нем стоит проточный фильтр, который производит грубую очистку водопроводной воды перед тем, как она попадет в наливной шланг, а оттуда в стиралку. Для обеспечения слива отработанной воды такой переходник не подходит.


Это лишь небольшая часть примеров, которые можно было бы привести в отношении таких переходников, однако не будем злоупотреблять вашим вниманием и перегружать статью информацией, тем более что вышеуказанные примеры на практике применяются чаще всего при подключении автоматических стиральных машин.

Сложные переходные элементы ¾

Теперь поговорим о сложных переходниках. В рамках нашей классификации под сложными переходниками мы понимаем переходные элементы, имеющие 3 и более выхода и, соответственно, 3 и более резьбовых соединений. Кроме того сложные переходники часто имеют краны, фильтры, клапана и другие элементы, которые позволяют при организации соединения решать дополнительные задачи. Приведем примеры.

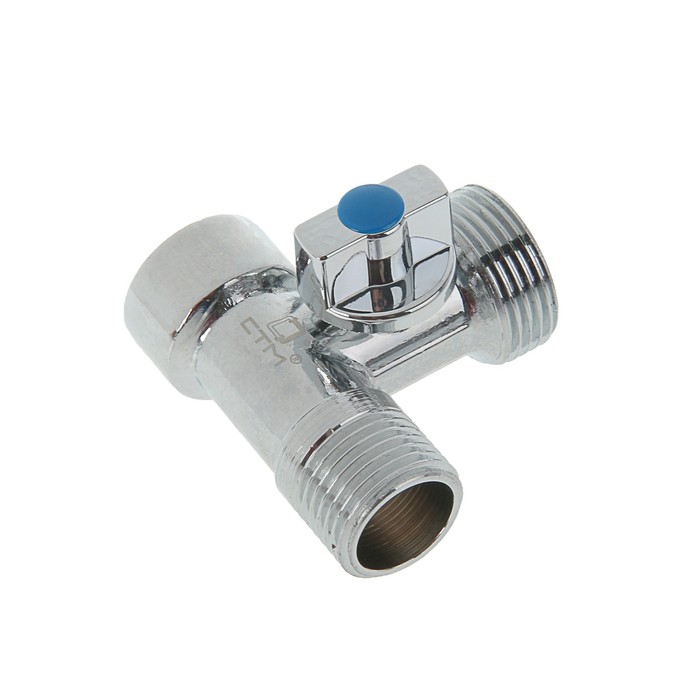

1. Проходной кран-тройник для стиральной машины. Один из самых популярных сложных переходников, который применяется сантехниками и домашними самоделкиными очень широко. Необходим для того, чтобы подключить воду к заливному шлангу через смеситель. Для организации слива не подходит.

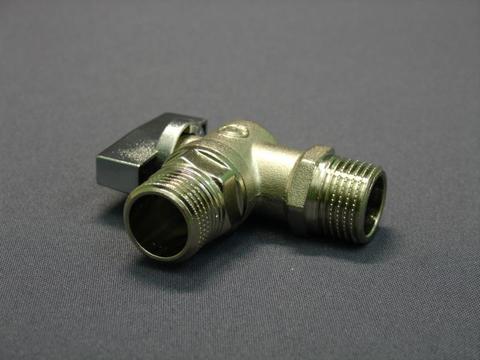

2. Угловой переходник с краном на воду. Предназначен для подсоединения стиральной машины к водопроводу в местах, где наливной шланг должен быть подключен строго под углом для компактного размещения коммуникаций. Такой переходник для слива отработанной воды в канализацию не предназначен, зато он позволяет организовать не только надежное, но и эстетичное соединение наливного шланга стиральной машины и водопроводной трубы.

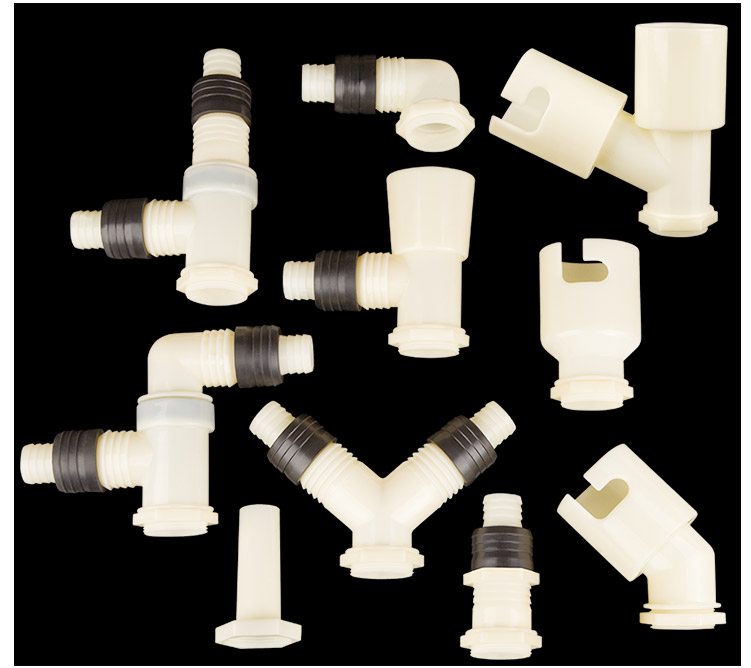

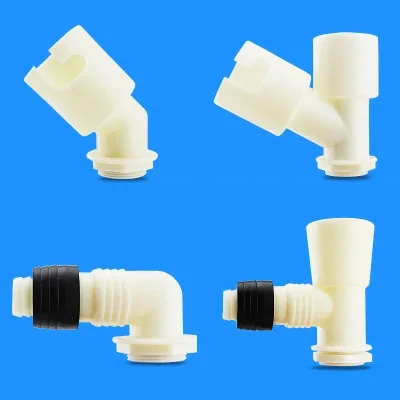

3. Тройной пластиковый переходник на сливной шланг стирально-сушильной машины. Довольно необычный переходник, который служит для организации слива воды в канализацию стиральной машины с функцией сушки. Один его выход служит для подсоединения сливного шланга, второй выход для соединения его с сифоном, а третий – тонкий для соединения со шлангом, отводящим конденсат, образующийся во время сушки белья.

4. Переходник-разветвитель, предназначенный для подсоединения сразу двух наливных шлангов. Прелесть его в том, что он обеспечивает подключение к одному выходу водопроводной трубы сразу двух потребителей, то есть двух наливных шлангов. Например, стиральной и посудомоечной машины. На рисунке справа вы видите пример организации соединения с применением этого разветвителя. Для организации слива такой переходной элемент не подходит.


Необычные варианты подсоединения

Напоследок приведем пару примеров того, как с помощью переходников удается организовать подключение к водопроводу там, где это, на первый взгляд, представляется затруднительным. Первый пример, может и не самый эстетичный, но позволяющий «подцепить» стиральную машину автомат к смесителю в ванной не организовывая дополнительных врезок.

Суть его в том, что на один из отводов смесителя в ванной мы устанавливаем кран-тройник. Соответственно один его выход подсоединяем к отводу смесителя, второй выход пойдет на трубу (точнее на простой переходник), а третий пойдет на наливной шланг – дешево и сердито.

Кстати в данном случае врезку можно сделать и аккуратнее, если подобрать более подходящий смеситель и более компактный кран-тройник.

Во втором случае с помощью крана тройника мастер подключил наливной шланг стиральной машины вместе с бачком унитаза к одному отводу водопроводной трубы. Организация слива отработанной воды также была продумана и осуществлялась напрямую в отвод канализационной трубы. Как видите на картинке, расположенной ниже соединение выполнено с помощью двух кранов – двойника и тройника, хотя в некоторых случаях можно обойтись только тройником.

Подводя итог, отметим, подсоединение стиральной машины автомат к водопроводу и канализации это сантехнические работы, и как для любых сантехнических работ, для этого требуются обычные сантехнические материалы: переходники простой и сложной конструкции. Если вы собираетесь самостоятельно подключать стиральную машину, необходимо узнать о существовании различных типов переходников, чтобы проще было выбрать наиболее приемлемый вариант такого подключения. Удачи!



Тройник для стиральной машины — подключение к водопроводу

Подключение стиральной машины к водопроводу и канализации невозможно без тройника.

Установка стиральной машины – мероприятие очень ответственное и требующее грамотного подсоединения оборудования к наливному шлангу и водопроводной системе, а также канализации.

Немаловажно не только правильно выбрать место для установки, но и произвести подключение с применением качественных тройников и фитингов.

Содержание статьи:

• Назначение и виды
• Правила выбора
• Технология подключения
• Через имеющуюся точку водопотребления
• При помощи фитинга
• Подключение при отсутствии водопроводной сети
• Искусственное давление воды
• Использование ёмкости для порошка
• Подключение насосного оборудования
• Советы и рекомендации

Назначение и виды

Тройники (канализационные) для подключения стиральной машины очень важны и их применение позволяет минимизировать негативные последствия в виде гидроудара и протечек.

При проведении прямого подключения заливного шланга, непосредственно, к водопроводной системе, существует очень высокий риск прорыва трубопровода.

Кроме всего прочего, преимуществом применения тройника является возможность выполнить врезку в водопровод нескольких бытовых приборов (видео монтажа унитаза посмотрите здесь), одновременно.

При подключении стиральной машины посредством врезки в трубопровод могут быть использованы тройники или проходные краны.

Если предполагается подключение техники к отдельной ветке, то потребуется применение угловых кранов.

Виды тройников-кранов:

• вентильные;
• шаровые;
• проходные.


Основное отличие видов заключается в способе, которым перекрывается вода. Также краны различаются по материалу, из которого они сделаны.

А вам известно, что делать, если насосная станция не набирает давление? В полезной статье написано, как своими руками регулировать реле включения и отключения оборудования.

Про регулирование температуры теплоносителя в системе отопления написано на этой странице.

Вместо крана-тройника можно использовать фитинги (что это такое), которые устанавливаются после разрезания водопроводной трубы.

Такой способ очень простой, но не слишком надежный. Фитинговые уплотнители, достаточно, быстро изнашиваются, в результате чего, появляются протечки.

Также краны-тройники могут быть заменены обычными шаровыми кранами, которые отличаются высоким уровнем надежности.

Правила выбора

Чтобы получить надёжное и долговечное соединение, очень важно, в процессе выбора крана, обратить внимание на следующие характеристики и параметры:

• материал, используемый при изготовлении, может быть представлен латунью и силумином.

  Последний вариант, гораздо хуже, по качественным показателям, поэтому такое изделие не рекомендовано к использованию для подключения стиральной машины;

• конструкция перекрывающего механизма может быть шаровой или многооборотной.

  Более удобными и долговечными являются краны с шаровым механизмом;

• вентиль позволяет быстро перекрыть воду, которая поступает в стиральную машину, поэтому ручка должна быть удобной и достаточно крупной, расположенной в зоне доступа.


Важно помнить, что стоимость силуминовых аксессуаров низкая, но устройство изнашивается, почти, в четыре раза быстрее, чем латунные краны, и требует частой замены, поэтому ни о какой экономичности использования такого оборудования не может идти речь.

Самым экономичным и простым вариантом является применение проходного крана, для установки которого, не потребуется использовать специальные приспособления.

Посредством подсоединения такого крана к водопитающему шлангу, есть возможность подключить стиральную машину к:

• смесителю (устройство шарового описано здесь),
• умывальнику,
• проточному водонагревателю (какой лучше выбрать),
• сливному бачку унитаза (правила пользования канализацией в многоквартирном доме прочитайте здесь).



А что вы знаете про способы регулировки автоматики насосной станции для автономного водоснабжения? Пошаговая инструкция опубликована в полезной статье.

Про установку фановой трубы в частном доме прочитайте здесь.

На странице: https://ru-canalizator.com/septiki/kanalizatsionnyj-kolodets/klapan.html написано, как работает обратный клапан для канализации.

При выборе проходного вентиля, нужно обратить внимание на направление его рычага.

Самостоятельное подключения тройника потребует подготовки газового ключа и набора разводных ключей, также ФУМ-ленты (что это такое), которая обязательно накручивается на резьбовое соединение.

Технология подключения

В настоящее время практикуется несколько способов подключения стиральной машины к водопроводной системе.

При их выборе нужно учитывать конструктивные особенности оборудования, а также расположение водопроводной системы и основных сантехнических приборов.

Через имеющуюся точку водопотребления

Такой способ подключения удобен, и широко применяется при наличии уже организованной точки, предназначенной для использования другими сантехническими приборами.

Чаще всего, стиральная машина (подключение к водопроводу и канализации) устанавливается в туалете, рядом с бачком унитаза, или в кухонном помещении, рядом с мойкой.

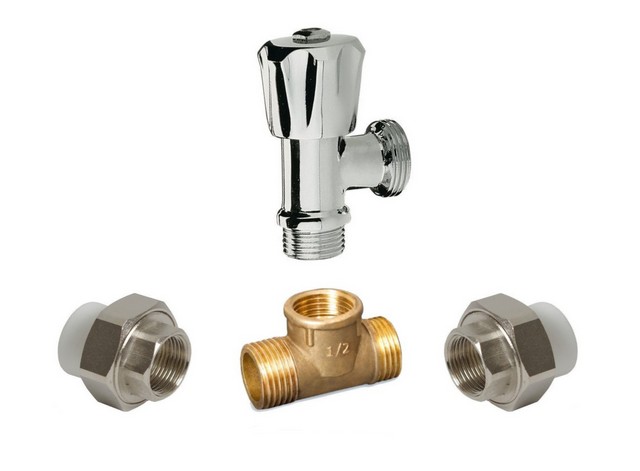

Организуемая разветвленная конструкция имеет следующие параметры подключения:

• на водопровод идёт внутренняя резьба ½ дюйма;
• на стиральную машину идёт наружная резьба ¾ дюйма;
• на основной сантехнический прибор идёт наружная резьба ½ дюйма.


В такой системе может быть использован шаровой или многооборотный кран (как правильно установить обратный клапан для воды, написано здесь).

[note]Шаровая конструкция является более надежной, но часто вызывает образование гидроудара в водопроводной системе.[/note]

Монтаж заключается в отсоединении шланга от прибора и установке крана-тройника с применением ФУМ-ленты.

К тройнику подключаются шланги стиральной машины и основного сантехнического прибора, после чего осуществляется проверка герметичности системы (можно использовать ручной насос для опрессовки системы отопления — написано здесь).

К недостаткам способа можно отнести ограничение места установки оборудования уже существующей точкой.

При помощи фитинга

Если водопроводная система представлена металлопластиковыми трубами, то оптимальным вариантом подключения является использование фитингов, тройника и ножовки для работ по металлу.

Предварительно, нужно отключить воду, перекрыв стояк на холодное водоснабжение.

На участке врезки, при помощи ножовки, осуществляется обрезка трубы.

Посредством калибратора расширяется отверстие в трубах и монтируется кран-тройник с фитинговым отводом.

Места соединений требуется затянуть специальными кольцами.

К перекрытому вентилем отводу присоединяется заливной шланг стиральной машины.

На заключительном этапе выполняется подключение крана для стиральной машины, а также проверка работоспособности и герметичности установленной системы.

Подключение при отсутствии водопроводной сети

Даже при отсутствии центрального водопровода можно выполнить качественное и надёжное подключение стиральной машины, что позволяет значительно повысить уровень комфорта при проживании в загородном доме.

Существует несколько способов такого подключения, которые отличаются эффективностью и технологией выполнения.

Искусственное давление воды

Такое подключение предполагает наличие большой накопительной емкости, трубопровода диаметром 15 мм, а также стандартного набора, представленного тройником или шаровым краном.

Накопительный резервуар нужно устанавливать на высоте трех метров над стиральной машиной.

Это позволит создать оптимальное давление воды, поэтому идеальным вариантом является размещение бака на чердаке.

Основной недостаток такого способа подключения заключается в необходимости постоянно контролировать уровень воды в ёмкости.

Также рекомендуется устанавливать фильтр для очистки воды на вход в бытовой прибор.

Использование ёмкости для порошка

Способ заключается в заполнении бака стиральной машины водой через верхнюю емкость, предназначенную для засыпки порошка.

В этом случае, не нужно использовать дополнительные средства и материалы, но некоторые модели стиральных машин не функционируют при таком способе подачи воды, что обусловлено встроенной автоматической защитой.

Подключение насосного оборудования

Наличие на приусадебном участке индивидуального источника водоснабжения позволяет, самостоятельно, выполнить подключение стиральной машины с применением бесшумной насосной станции для водоснабжения частного дома (написано в этой статье).

Предварительно, следует приобрести:

• насосную станцию (инструкцию для Джилекс прочитайте тут),
• реле на давление,
• тройник,
• фильтр,
• основную крепежную арматуру.


От стиральной машины, необходимо подвести трубопровод к насосному оборудованию, а также врезать тройник и подключить реле, настроенное на минимальные показатели давления в водопроводной системе.

На выход из насоса должен быть установлен фильтр.

Советы и рекомендации

Самостоятельное подключение стиральной машины при помощи тройника, как правило, не вызывает сложностей даже при отсутствии опыта выполнения подобных работ.

Тем не менее, необходимо обратить внимание на следующие рекомендации специалистов:

• применение качественных расходных элементов в виде уплотнительных колец, подмотки и гаек, позволит сделать все соединения, максимально, надежными и долговечными;
• чтобы выполнить корректное подключение тройника к водопроводу, необходимо использовать специальный калибратор для пластиковых труб;
• если комплектация стиральной машины не предполагает наличие двойного шланга, то такую деталь потребуется приобрести отдельно, обращая внимание при выборе на качество и соответствие модели ­бытового прибора;
• лучше всего зарекомендовали себя армированные шланги с двойной стенкой, которые отличаются надежностью и долговечностью.


[note]Очень, часто, тройники путают со стандартными угловыми кранами, которые могут применяться только при наличии отдельной линии для стиральной машины, обладают двумя выводами, и не пригодны для врезки в трубопроводную систему.[/note]

Подключение стиральной машины к водопроводу и канализации!

Для стирки вещей необходимо подключение стиральной машины к водопроводу и канализации, слив должен быть правильно проведен, будь то ванна или кухня. В связи с этим место расположения агрегата следует выбирать там, где все системы расположены рядом.

Ведущий инженер по канализации и водоснабжению — Крушев Сергей (г.Москва «Советы специалиста»)

Это могут быть туалет, ванная или комната для приготовления пищи. Следует понимать что потребуется небольшая доработка. В целом подключение стиральной машины не столь сложное занятие, соединение всех систем возможно выполнить самостоятельно.

Содержание

1. Где можно произвести установку
2. Как снять болты для транспортировки
3. Подключение к источнику воды
4. Способы подведения водоснабжения
5. Решение для Дачи
6. Как подключить к канализации
7. Пробный запуск
8. Об особенностях подключения машинок разных производителей
9. Советы по приобретению и установке

Где можно произвести установку

В жилом помещении существует несколько мест, в которых наиболее оптимально установить стиральный агрегат:

1. Коридор. Такое решение по установке самое проблематичное, так как к нему нет подвода воды и обеспечения слива. Все потребуется подтянуть, а это время и силы. Но все же существует интересное решение: установить у стены к санузлу и встроить в существующую мебель.
2. Санузел. (это могут быть туалет, ванная или совмещенное помещение). При установке в туалете, с подводами коммуникаций проблем не будет, но сама комната очень маленькая. Поэтому идеальным вариантом будет установка агрегата рядом с унитазом. Если выбранная комната — совмещенная, то рекомендуется монтаж рядом с источником водоснабжения. Обычно это делается рядом с мойкой, а если позволяет конструкция агрегата, то можно произвести установку непосредственно под раковиной. Второй неплохой вариант — это установка между ванной и стенкой, но при этом размер корпуса должен быть соответствующим.
3. Кухня. Место установки можно определить во встроенном гарнитуре, при этом можно закрыть машинку дверцами или оставить открытой. Важно, чтобы подвод воды для стирки был обеспечен.

Как снять болты для транспортировки

После приобретения стиралки и перед тем как выполнить монтаж и установку следует:

• снять бумагу для упаковки;
• выкрутить и вытащить монтажные болты;
• на месте болтов поставить заглушки.

Это нужно выполнить обязательно, в противном случае автомат сломается, тем более гарантия на это действие не распространяется. Это будет ошибка при установке.

Достаточно подготовить отвертку и приступить к работе. Включение устройства не следует производить, пока не сняты транспортировочные болты, это может привести к поломке барабана.

Подключение к источнику водыПодключение воды к агрегату

Чтобы начать установочный процесс, необходимо выполнить несколько операций. Для обеспечения режима функционирования необходимо подвести воду, и существует несколько способов решения этой задачи. Но есть и два обстоятельства:

1. В трубопроводе вода должна быть под давлением не ниже 1 кгс/см².
2. Вода для стирки должна быть без примесей.

Если показатель давления невысокий, то его можно повысить при помощи специального насоса.

Для очистки воды применяется фильтр.

Способы подведения водоснабженияПодведение к водоснабжению

1. Использование для врезки обжимной втулки. Подготовить шланг в гибком исполнении, размер 3/4 дюйма. После необходимо подсоединить к машине, а к вентилю — с другой стороны.
2. Eсли труба изготовлена из металла. Обеспечить врезку вентиля к трубе водоснабжения, применив муфту обжимную. На нее следует надеть две части конструкции. Они соединяются посредством болтов. На отвод с резьбой выполняется накручивание крана, лучше применять шаровый. Поток воды проходит через специальное отверстие непосредственно через конструкцию муфты.
3. Врезка фитингом. При исполнении труб из металлопластика следует применить фитинг, еще эта конструкция называется тройником. Для этого нужно прорезать отверстие в материале подключаемой трубы в заданном месте и туда смонтировать этот элемент, после к которому подсоединить шаровый кран. Уплотнение мест обеспечивается манжетами размером 32х25, выполненными из резины.
4. Применение тройника для подключения. Самый оптимальный метод — это подключение посредством гибкого шланга. Для этих целей используется длинный шланг, а тройник применяется, чтобы присоединить комплектующие (смотреть ниже картинка №3). Для обеспечения надежности используются крепления. Существует и способ подключения стиральной машины к водопроводу, через шланг закрепленный к наполнению воды для бочка унитаза, посредством тройника(смотреть на картинке ниже №4).

Применение тройника и накидной гайки

Подсоединение к канализации через тройник может отличаться: используется шланг диаметром 22 мм, однако раструбов на 50 или 32 мм нет, в связи с этим применяется уплотнитель — резинка, выполненная с переходом на 22 мм. Чтобы длина была больше, используется штуцер. Если машинка установлена в другой комнате, то используется (адаптер) переходник в виде трубы ПВХ.

Пример подключения к умывальнику

Решение для Дачи

Подключение стиральной машины к канализации возможно и без водопровода. Техническое устройство особенно востребовано будет на даче. Для этого бак для заливания нужно поднять на высоту как минимум один метр, а от дна основания выполнить подвод шланга к стиральной машине. Таким образом, обеспечится давления для работы агрегата. Существенно дороже обойдется приобретение насосного механизма. Последнее устройство может быть небольшим. Частная дача — это оптимальное решение для такого рода установки.

Обеспечение подвода воды — это лишь 50 % от общего дела, далее следует решить вопрос об отводе отработанной воды, а именно, как подключить слив стиральной машины к канализации.

Как подключить к канализации

Подключение слива к канализации возможно несколькими способами, а главное несложными для самостоятельного выполнения:

Правильный монтаж к канализационным коммуникациям

1. Как подключить стиральную машину к канализации в ванной и обеспечить, чтобы вода после стирки сливалась в канализацию(картинка №4). Применяется для этих целей шланг, именуемый сливным, он заводится в элемент канализационной трубы «тройник», и уплотняется резинкой для герметичности. Главное, чтобы верхняя часть находилась немного выше по отношению к сливу на 0,6 м. Для этих целей предназначены крепежные элементы.
2. Слив для стиральной машины в канализацию через пластиковый сифон(картинка №1). Оборудования нужно выводить в канализационную линию, это действие выполняется в стационарном варианте. Выбрав такое решение, необходимо приобрести слив с отводом, предназначенный для этих целей. Не забываем про верхний угол, дабы дать наклон сливу. В некоторых сифонах уже предусматривается слив. Есть вариант — слив располагать под коленом пластикового сифона, через «тройник» (картинка №3)
   (пример в видео ниже) . Если пренебрегать этим регламентам, то не исключено проникновение отработанной воды. После появляется запах и начинает вонять отходами жизнедеятельности.
3. Альтернативный способ подсоединить стиральную машину к канализации. Для этого используется сливной шланг и крепление напоминающее букву «С», его можно легко присоединять к ванной, унитазу, раковине, все что имеет выход в трубопровод канализации. Такой метод монтажа временный, шланг следует завести с избежанием касания с поверхностью отработанной воды.

Пример монтажа слива к сифону умывальника

Подключение слива стиральной машины к канализации и обеспечение выхода отработанной воды после стирки, выполнить несложно, здесь важно обеспечить герметичность соединения во избежание протечек.

Пробный запуск

Как подсоединить стиральную машину к водопроводу и канализации и обеспечить питание от электросети теперь понятно. После установки необходимо проверить правильность подключения, руководствуясь инструкцией по эксплуатации. Убедившись, что все в порядке необходимо произвести пробный пуск.

Последовательность действий:

1. Заполнить барабан водой. Во время наполнения необходимо смотреть соответствие со сведениями из  паспорта. При обнаружении протечки нужно слить воду и устранить неисправность. После машинку можно включить.
2. Примерно минут через пять отмечается прогрев водной среды до соответствующей температуры.
3. Необходимо проверить, что стучание и иные звуки не отмечаются. Новые технические устройства должны работать без шума. При обнаружении скрежета, это значит, что подход к работе по установке и подсоединению был неправильный.
4. После нужно проверить работу слива и устройства для отжима.

Теперь стиральный агрегат работает, а также установка и пробный запуск считаются пройденными.

Об особенностях подключения машинок разных производителей

Подключать правильно стиральные машины своими руками несложно, важно знать особенности:

1. Схема LG подтверждает, что шланг от дренажа находится на расстоянии 60-100 см от уровня пола. Присоединение должно быть через трубу большего диаметра, чем шланг. Это нужно для разрыва струи.
2. Агрегат фирмы Бош (bosch) выпускается со шлангом для слива, длина которого не превышает 1,5 м. Это нужно учитывать при выборе места, чтобы присоединять оборудование к системам водообеспечения и водоотведения.
3. Выпуск техники  Сandy осуществляется с двумя шлангами в одном комплекте.
4. Установку агрегата фирмы Haier можно сделать на кухне, в коридоре или в санузле.
5. В систему установки техники Индезит входит установка крана.
6. Соединять шланги машинок Кастрома можно врезкой в трубопровод с холодным водоснабжением.
7. Подсоединение стиральной машины Сименс сложное, поэтому рекомендуется обратиться к профессионалам.
8. Производство машин Хайер базируется в Китае, поэтому тонкости регулировки нужно внимательно изучить, а по возникающим вопросам обратиться на форум и найти образец.

Советы по приобретению и установке

Если квартира небольшая, то рекомендуется приобретать агрегат небольших габаритов, либо подготовить место для установки, в том числе в подвешенном виде.

Обратный клапан Хром МР-У, широко применяется и рекомендуется для использования.

Найти шланги и комплектующие для подключения стиральных машин, предлагается в интернет-магазине Леруа Мерлен.

Помните — выполнить крепление правильно, способен не только мастер, но и самостоятельно подключить стиральную машину к водопроводу и канализации несложно при соблюдение всех требований.

Соединять машинку с дорогостоящей электроникой, со стояком и трубами, проводить водоснабжение и начинать эксплуатировать, следует после установки стабилизатора.

Идеальная стирка будет результатом соответствующей установки, если узел подключения будет выполнен правильным образом.

Надежная напольная плитка является хорошим основанием.

Всё полезное о канализации — gidkanal. ru

GidKanal | Яндекс Дзен

Как заменить шланги стиральной машины за 15 минут

Как заменить шланги стиральной машины за 15 минут

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Во время стирки легко не заметить пару капель воды на полу. В конце концов, вы заняты складыванием носков (и бесконечным поиском недостающих пар). Но эта незначительная утечка может быстро превратиться в полноценный потоп, если шланги вашей стиральной машины выйдут из строя.

К счастью, заменить их своими руками несложно. Узнайте, как справиться с этой задачей самостоятельно, чтобы ваша стиральная машина работала бесперебойно круглый год.

Сложность: 1/5 — Нет опыта? Без проблем.

Время. Фото: Джоди Джейкобсон / Getty Images

1.

Отключить воду

Начните с отключения подачи воды к стиральной машине. К счастью, это проще, чем может показаться на первый взгляд.

Если ваш сантехник правильно установил водопровод, у вас должны быть ручки для отключения подачи холодной и горячей воды в том месте, где они выходят из стены возле стиральной машины. (Мы не рекомендуем рассказывать детям об этом трюке, иначе они обязательно выключат воду и притворятся, что стиральная машина сломана, чтобы уклониться от следующей стирки.)

• Для прямоугольной ручки поверните ее на 90 градусов.

• Для круглой ручки поверните ее по часовой стрелке, пока не почувствуете сопротивление.

2. Отключите стиральную машину от сети

Отсоедините стиральную машину от электрической розетки. Отодвиньте машину от стены на пару футов, чтобы получить доступ к задней части устройства.

Положите старое полотенце на пол под шланги, так как при снятии с них будет немного капать. Вы можете поставить ведро в том же месте на случай, если в шлангах останется избыток воды.

3. Отсоедините первый шланг

Стиральная машина имеет два шланга: один для горячей воды, а другой для холодной. Снятие этих шлангов аналогично снятию садового шланга с наружного крана, но шланги омывателя соединены более туго, что требует использования плоскогубцев.

• Начните с того места, где шланг подсоединяется к стиральной машине.

• Отрегулируйте отверстие плоскогубцев так, чтобы оно соответствовало размеру фитинга на первом шланге.

• Поверните его против часовой стрелки, пока он не освободится.

• Направьте свободный шланг на ведро, чтобы собрать стекающую воду.

• Наконец, переместите плоскогубцы к соединению на водопроводе и снимите этот фитинг.

Не сжимайте плоскогубцы слишком сильно, иначе вы можете погнуть фитинг на шлангах стиральной машины .

4.

Подсоедините новый шланг

Все шланги стиральной машины имеют одинаковый размер, поэтому ваши новые шланги должны идеально подходить к стиральной машине и водопроводу.

• Добавьте новый шланг к только что снятым разъемам. (Сначала затяните фитинги.)

• С помощью плоскогубцев надежно затяните шланг стиральной машины с обоих концов.

• Повторите процесс удаления старого шланга с другой стороны перед добавлением другого нового шланга.

Снимая и добавляя по одному шлангу, вы исключите риск подключения подачи холодной воды к забору горячей воды на стиральной машине. Некоторые стиральные машины втягивают в машину только холодную воду, так что вам, возможно, не придется об этом беспокоиться.

5. Медленно включайте подачу воды

Медленно и по очереди включайте рукоятки на водопроводе. Внимательно следите за протечками, когда снова включаете воду. Если вы видите утечку, снова отключите подачу воды и убедитесь, что вы правильно затянули шланги.

Если вы уверены, что утечек не будет, включите воду на полную мощность. Теперь вы готовы снова приступить к стирке. Следите за соединениями шлангов в течение первых нескольких минут при следующем запуске стиральной машины, просто чтобы убедиться, что нет утечек.

Замена шлангов стиральной машины своими руками по сравнению с наймом профессионала

Вы сэкономите немало денег, заменив шланги стиральной машины своими руками, а не наняв сантехника. Сантехник будет взимать с вас от 45 до 200 долларов в час , и вам, возможно, придется заплатить за полный час, даже если сантехнику нужно всего несколько минут, чтобы выполнить работу.

Однако, если вы беспокоитесь о том, чтобы выдвинуть стиральную машину или отключить источник воды, это понятно. Вы можете рассмотреть возможность найма сантехник в вашем районе вместо .

Если вы выполняете работу самостоятельно, вы заплатите примерно 10 долларов за пару резиновых шлангов или 20 долларов за пару шлангов из нержавеющей стали. Пара плоскогубцев, если у вас их еще нет, должна стоить от 5 до 15 долларов .

Дополнительные вопросы

Как часто следует заменять шланги стиральной машины?

Немедленно заменяйте шланги при обнаружении разрывов, утечек, обесцвечивания, вздутий или перегибов. Вы должны заменять резиновые шланги или шланги из нержавеющей стали не реже одного раза в три-пять лет, даже если вы не замечаете дефектов.

Шланги из нержавеющей стали менее подвержены внезапным проколам или утечкам давления, чем резиновые шланги, но оба типа шлангов нуждаются в возможной замене в рамках стандартного технического обслуживания стиральной машины . Всегда заменяйте оба шланга одновременно, потому что, если один шланг показывает признаки неисправности, другой шланг, вероятно, вскоре покажет те же признаки.

Шланги стиральной машины одинаковы на обоих концах?

Во всех стиральных машинах используются шланги с 3/4-дюймовыми фитингами на обоих концах. Вы должны быть в состоянии подключить любой купленный шланг стиральной машины к водопроводу и к стиральной машине, так как все детали являются стандартными. Вам не нужно покупать шланги напрямую у производителя стиральной машины.

Как устранить течь из шланга стиральной машины?

Вы почти всегда захотите заменить протекающий шланг, а не пытаться его починить. Если шланг протекает, не стоит рисковать и пытаться его починить. Единственным исключением может быть ослабление арматуры на водопроводе или на стиральной машине. Если какие-либо фитинги ослаблены, затяните их плоскогубцами, чтобы увидеть, остановит ли это утечку. В противном случае немедленно замените шланги.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 8 советов по уходу за духовкой на профессиональном уровне

  Джинни Бартолоне • 18 августа 2021 г. 2021

• Как избежать ремонта духовки во время праздников

  Авторы Angie’s List • 19 октября 2011 г.

Руководство для начинающих по фитингам, муфтам и адаптерам для шлангов мойки высокого давления

В этом руководстве вы узнаете все, что вам нужно знать о фитингах для шлангов мойки высокого давления , соединителях и переходниках.

Все используемые типы, размеры, материалы и обозначения.

Чем помогут различные фитинги, соединители и адаптеры (4 примера).

И как выбрать правильный для вашей установки.

Начнем.

Зачем нужны фитинги для моек высокого давления?

Фитинги для моек высокого давления, соединяющие части моек высокого давления . Он помещается между шлангом высокого давления и триггерным пистолетом или между насосом и напорным шлангом, чтобы обеспечить их правильное соединение.

Мойка высокого давления будет поставляться с фитингами, соединителями и адаптерами, необходимыми для того, чтобы она работала сразу после распаковки (в 99% случаев).

Вам понадобятся фитинги только тогда, когда вы:

• Хотите добавить насадки (очиститель поверхностей, пеногенератор, манометр)
• Хотите использовать другой шланг высокого давления (или увеличить длину имеющегося)
• Хотите повернуть резьбовые фитинги для быстрого соединения
• Хотите избежать перекручивания шлангов с помощью поворотных фитингов.

Фитинги недорогие (от 5 до 15 долларов США), долговечны и облегчают вашу жизнь. Есть сотни различных фитингов на выбор, но вам нужно знать только о нескольких типах.

Типы

Фитинги, муфты, адаптеры

Фитинги, муфты и адаптеры можно рассматривать как одно и то же. Иногда на веб-сайте вся категория соединителей называется фитингами, а затем отдельные типы фитингов называются соединителями, адаптерами или переходниками. Но это сбивает с толку, и мы не будем этого делать здесь.

Однако мы будем говорить о быстроразъемных и поворотных фитингах отдельно.

Быстроразъемные фитинги (QC)

Быстроразъемные фитинги поворачивают резьбовые соединения для быстрого подсоединения/разъединения, что упрощает и ускоряет подсоединение и отсоединение шланга.

Быстроразъемные фитинги для шлангов с внутренней резьбой (иногда называемые муфтами) имеют уплотнительное кольцо для предотвращения утечек. Мужскую сторону (нижняя на картинке) иногда называют вилкой.

В настоящее время большинство шлангов поставляются с готовыми соединениями QC.

Вертлюг

Вертлюги предотвращают перекручивание шланга во время использования и помогают распутать его, когда вы впервые выходите из шланга.

Он работает, позволяя поворачивать (вращать) шланг без необходимости вращать пистолет-распылитель и удлинительную трубку большими кругами. Вы можете просто выйти из него, и вертлюг пистолета выкручивает перегибы шланга, когда вы идете. Это один из тех насадок, без которых невозможно мыть под давлением, как только вы его попробуете .

Материалы, используемые для изготовления фитингов

Подумайте, что должен делать фитинг:

• Он должен быть достаточно прочным, чтобы выдерживать давление 1000–4000 фунтов на кв.
• Он должен быть устойчивым к коррозии, так как внутри находится вода, и
• Он должен быть достаточно дешевым, чтобы сделать его прибыльным продуктом для бизнеса.

Латунь, пластик и нержавеющая сталь являются наиболее распространенными материалами, используемыми в фитингах для шлангов моек высокого давления.

Наиболее распространена латунь . Затем пластиковый (есть много бытовых электрических моек высокого давления). Затем нержавеющая сталь (очень распространена в профессиональном использовании из-за химической стойкости).

Давайте рассмотрим плюсы и минусы каждого из них:

Пластмасса

Пластмассовые фитинги будут использоваться только для легких электрических моек высокого давления.

• Плюсы – Дешево. Легкий.
• Минусы – Склонен к растрескиванию и повреждению.

Латунь

Латунь является наиболее распространенным материалом для изготовления фитингов для моек высокого давления. Это сплав меди и цинка, который благодаря своей низкой температуре плавления легко отливается и обрабатывается.

• Плюсы – Сильный. Сопротивление ржавчине. Легко обрабатывается до различных форм. Доступнее, чем нержавеющая сталь.
• Минусы – Дороже пластика.

Нержавеющая сталь

В нержавеющую сталь добавлен хром для предотвращения ржавчины.

• Плюсы – Лучшая коррозионная стойкость. Химически стойкий. Высокая сила.
• Минусы — Дорого.

Резиновые уплотнительные кольца

Уплотнительные кольца используются в фитингах с внутренней резьбой для предотвращения утечек. Быстроразъемный штекер вставляется в гнездо, а уплотнительное кольцо имеет идеальный размер для предотвращения утечек.

Размеры

Основная проблема при покупке фитингов – это размер, который вам нужен.

• Вы измеряете внутренний или внешний диаметр?
• Включаете ли вы резьбу в это измерение?
• Насколько точным вы должны быть?

Даже с цифровыми штангенциркулем это может быть сложно. Некоторые фитинги имеют внутренний диаметр 3/8″, некоторые 22 мм, некоторые имеют внутренний диаметр 14 мм (некоторые должны быть 15 мм), иногда вы обнаружите, что фитинги не соответствуют британским стандартам трубной резьбы, а некоторые имеют маркировку QC F или QC M, чтобы сбить с толку. .

Давайте подробнее рассмотрим, что означают все размеры на фитингах.

Как измерять соединения и фитинги

Для правильного измерения нужного фитинга потребуются штангенциркули. Рулетка подойдет, но не так хорошо, потому что мы говорим о разнице в 1 мм.

Вот лучшие штангенциркули:

Вот еще несколько моментов, о которых следует знать, говоря об адаптерах для стиральных машин высокого давления:

Штыревые (M) и гнездовые (F) соединения

На штекерной стороне есть контакт вставляется в розетку или отверстие. Охватывающие фитинги принимают и удерживают на месте вилочный разъем.

NPT в сравнении со стандартами трубной резьбы BPT/BSP

• NPT = Национальная трубная резьба. Технический стандарт США для резьбы.
• BSP = труба британского стандарта. Британский технический стандарт резьбы.

Зачем вам NPT и BSP?

Потому что иногда муфта для мойки высокого давления будет NPT, а иногда BSP. Они не сцепляются друг с другом.

Например: размер трубы 3/8″ в соответствии с NPT имеет шаг резьбы 0,05555 дюйма (1,411 мм) и внешний диаметр 0,675 дюйма (17,145 мм). Та же самая труба 3/8″ согласно BSP имеет шаг резьбы 0,0526 дюйма (1,337 мм) и внешний диаметр 0,6560 дюйма (16,662 мм).

Они близки, но не точны, и вы не сможете повернуть резьбовое соединение 3/8″ с наружной резьбой NPT на соединение 3/8″ с внутренней резьбой BSP более чем на 3 или 4 оборота, прежде чем оно зафиксируется.

Внутренний и внешний диаметр

При измерении необходимо учитывать как внутренний, так и внешний диаметр фитинга. Резьбовые соединения M22 на газовых мойках высокого давления будут иметь внутренний диаметр 14 мм, но те же M22 на электрических будут иметь внутренний диаметр 15 мм.

Различные размеры, которые вы увидите: резьба M22, резьба 3/8″ и быстроразъемные соединения

Основные размеры фитингов показаны ниже с цифровыми штангенциркулем, чтобы показать их размеры.

Резьба M22 является общей для насосов, шлангов и пистолетов-распылителей

Внешний диаметр 22 мм, внутренний диаметр 14 мм и внутренняя заглушка на внутренней стороне M22 14 мм. На женской стороне есть уплотнительное кольцо для предотвращения утечки.

Следует также отметить, что в электрических мойках высокого давления также используется резьба M22, но она имеет внутренний диаметр 15 мм.

Размер резьбы 3/8″ BSP

Это британский стандарт обозначения трубной резьбы (BSP) . Это имперское название размера фитинга, а не размера фитинга (да, странно). Фактический размер основного диаметра резьбы 3/8″ BSP составляет около 16,66 мм (~ 2/3 дюйма).

Размеры вилки и гнезда для быстрого подключения

Все быстроразъемные соединения, которые мы видели, были 3/8″ QC. Вам не нужно доставать суппорты для быстрого соединения.

4 Примеры использования фитингов

Теперь, когда вы знаете типы и размеры фитингов, адаптеров и муфт, давайте рассмотрим примеры (с иллюстрациями) их повседневного использования.

1.) Быстроразъемные фитинги для быстрого и простого подсоединения шланга высокого давления к насосу

В этом примере вы можете увидеть, как шланг для мойки высокого давления типа M22 можно превратить в быстроразъемное соединение с помощью одного фитинга – наружная резьба M22 для быстрого соединения с внутренней резьбой 3/8″. Затем вы подсоединяете штуцер с быстроразъемной вилкой к выходному отверстию насоса, и все готово.

Проверьте:

2. ) Двойная муфта M22 с наружной резьбой для увеличения длины двух шлангов высокого давления

Используйте эту простую муфту для соединения двух концов соединительных шлангов с внутренней резьбой M22. Благодаря этому вам не нужно постоянно перемещать мойку высокого давления, поскольку у вас больше свободы действий с более длинным шлангом.

Проверьте:

3.) Подсоедините шланг к быстроразъемному соединению пистолета-распылителя

Это те же два фитинга, что и в примере №1, за исключением того, что они установлены на конце пистолета-распылителя. Муфты QC 3/8 дюйма позволяют намного быстрее установить и снять распылительную трубку со шланга, когда это необходимо.

Посмотрите, подходят ли они друг к другу:

4.) Несколько фитингов для вставки манометра между распылителем и шлангом

Мы проверяем давление на мойках высокого давления, поэтому нам нужен манометр, вставленный в узел. Манометр имеет быстроразъемные фитинги, поэтому для быстрого соединения пистолета-распылителя и шланга требуются соответствующие адаптеры.

Это мощная установка, которую обычно вставляют в насос, чтобы уменьшить вес пистолета-распылителя:

Фитинги на электрических мойках высокого давления (отличаются ли они?)

Некоторые бытовые электрические мойки высокого давления оснащены специальными (для этой марки) фитингами. Поэтому, если вы хотите заменить распылитель или шланг, вам часто придется заменять его на ту же марку.

Еще одна вещь, о которой следует помнить, это то, что когда они имеют резьбовое соединение M22, внутренний диаметр обычно будет отличаться от M22 для газа.

См. здесь (газовые мойки высокого давления будут иметь M22 с внутренним диаметром 14 мм):

Внутренний диаметр муфты для мойки высокого давления будет составлять 15 мм вместо 14 мм. Это означает, что если вы попытаетесь подключить шланг от газовой машины к электрическому, фитинг шланга с внутренней резьбой будет иметь уплотнительное кольцо диаметром 14 мм, а внутренний диаметр трубки электрического распылителя будет 15 мм. Там 1мм свободного места — протечет.

Какие фитинги, муфты и переходники лучше всего иметь?

Существует два типа фурнитуры, которые необходимо иметь (на наш взгляд). Быстроразъемные соединения и вертлюги пистолета. И то, и другое делает мойку под давлением более приятной и легкой.

Быстроразъемные соединения

Быстроразъемные соединения значительно облегчают подсоединение и отсоединение шланга от пистолета-распылителя и насоса. С винтовым соединением это занимает на 15 секунд больше и его сложно сделать одной рукой. В общем, всего за пару долларов вы можете облегчить себе жизнь.

Посмотреть лучшие соединители на Amazon можно здесь…

Вертлюги для пистолетов

Вертлюги для пистолетов великолепны. Они предотвращают и распутывают шланг, что удивительно. Вы поймете, что я имею в виду, если вы когда-либо имели дело с 50-футовым шлангом. Можно избежать перекручивания шланга при мойке под давлением. С вертлюгом пистолета.

См. вертлюги пистолета на Amazon здесь…

Компоненты стиральной машины

Дом / Бытовая техника / Компоненты стиральной машины

ВЫПУСКНАЯ КОРОБКА
Универсальный для правого или левого слива. Защита от ржавчины. Отверстия на расстоянии 3 дюйма друг от друга. ОС: 11″ Ш x 9-1/2″ В x 2-5/8″ Г. Вырез: 9″ Ш x 7-1/2″ В x 2-1/2″ Г.
Коробка — Выход	440206	$ 7,38

ВЫПУСКНАЯ КОРОБКА С КЛАПАНАМИ
Эта выпускная коробка представляет собой цельную конструкцию, которую можно перевернуть для установки сверху/слива по центру. Он устанавливается со следующими характеристиками: Четвертьоборотные клапаны. 2-1/2″ Sweat или 1/2″ MIP x Male шланговые клапаны. Тестовые колпачки EZ Out. Поднятая защита от капель.
Коробка — выпускная (с клапанами)	805	47,70 $

КЛАПАН ВЫПУСКНОЙ КОРОБКИ шайбы
Съемный клапан. Управление кончиками пальцев. Плавное включение/выключение шарового клапана на 1/4 оборота. Корпус из хромированной латуни с латунным стержнем. Металлические ручки с цветовой маркировкой. Все клапаны проверены и испытаны на воздухе. Все клапаны установлены в стандартные адаптеры с внутренней резьбой IPS для легкой замены.
Клапан — синий	261086	23,10 $
Клапан — красный	261080	23,57 $

КЛАПАН СТИРАЛЬНОЙ МАШИНЫ
Цельный. Латунный корпус. Наконечник: 2,5″. Комбинация. .5 пайка или резьбовое соединение с контргайкой. 1/2″.
Клапан — слив/подача (1/2 дюйма)	379915	12,21 $

КЛАПАНЫ ДЛЯ СТИРАЛЬНЫХ МАШИН
Клапан — 1/2″ x 3/4″ MPT GH (красный)	41186	10,51 $
Клапан — 1/2″ x 3/4″ MPT GH (синий)	41188	10,51 $

КЛАПАН ДЛЯ ШЛАНГА
Клапан — диаметр шланга (1/2″ FPT)	QV504	$ 9,22
Клапан — диаметр шланга (3/4 дюйма, MPT)	QV524	$ 9,22

КЛАПАНЫ ДЛЯ СТИРАЛЬНЫХ МАШИН (PexLock)
Клапан — красный (1/2″ x 3/4″ MGH)	30887	14,85 $
Клапан — синий (1/2″ x 3/4″ MGH)	30895	14,85 $

КЛАПАНЫ ДЛЯ СТИРАЛЬНЫХ МАШИН
Клапан — (1/2″ MPT x насадка для шланга)	06886	$ 9,86
Клапан — (1/2″)	06887	11,17 $

ШЛАНГИ ДЛЯ ЗАЛИВКИ СТИРАЛЬНОЙ МАШИНЫ
Красные и синие резиновые шланги длиной 4 фута легко идентифицируют линии горячей и холодной воды, соединяющие ваш водопровод со стиральной машиной. Армированная конструкция резинового шланга обеспечивает повышенную гибкость и простоту установки. Каждый шланг имеет резиновую шайбу, предварительно установленную на обоих концевых фитингах шланга с внутренней резьбой. Шланги стиральной машины рекомендуется менять каждые 5 лет. Включает 1 красный и 1 синий шланг для легкой установки. Фитинги с внутренней резьбой 3/4 дюйма на обоих концах шланга длиной 4 фута. Выдерживает температуру до 140°F. Отличная вещь для самоделки. Максимальное рабочее давление составляет 125 фунтов на квадратный дюйм.
Шланги — стиральная машина 4′ (2 шт.)	531070	47,06 $

ШЛАНГ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ
Этот заливной шланг для стиральной машины соединяет источник воды со стиральной машиной. Этот шланг можно использовать с горячей или холодной водой. Шланги стиральной машины рекомендуется менять каждые 5 лет. Фитинги с внутренней резьбой 3/4 дюйма на обоих концах 8-футового шланга. Выдерживает температуру до 140°F. Давление до 125 psi. Включает резиновые шайбы для долговечного водонепроницаемого соединения. Оцинкованные гайки для защиты от коррозии.
Шланг — стиральная машина (5 футов)	83251	19,49 $
Шланг — стиральная машина (6 футов)	8326	20,59 $
Шланг — стиральная машина (8 футов)	531150	25,76 $

ШЛАНГ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ
Подающий шланг. 5 футов в длину.
Шланг — стиральная машина	19-1030	$ 5,87

СЛИВНОЙ ШЛАНГ СТИРАЛЬНОЙ МАШИНЫ
Сливной шланг. РубрикаРазное
