Лестница из профильной трубы своими руками: чертеж, расчет, фото

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле. Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами. Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию. Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Содержание

Выбираем профиль
Как работать с металлопрофилем во время монтажа лестницы
Подготовительные работы
Сборка лестницы

Выбираем профиль

Делать лестницы из металла стали давно, и это совсем не новая идея. При выборе такой конструкции особое внимание уделяли металлическому уголку и швеллеру.

Принцип сборки, который применялся годами:

Параллельно один к другому ставили два швеллера;
С помощью металлического уголка приваривались контуры между швеллерами;
Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

Лестница на второй этаж своими руками из профильной трубы

Судя по многолетней практике, можно сказать, что использование металлического уголка недолговечное, поскольку под воздействием нагрузок он деформируется. Металлическому уголку нашли альтернативу, и это металлический профиль.

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.

лестница на второй этаж из профильной трубы

Достоинства лестницы, сделанной из металлопрофиля:

С таким профилем можно сделать стационарную лестницу, приставную и даже винтовую. Повороты у лестницы могут быть под каким угодно углом;
С ним можно комбинировать какие угодно материалы, красиво смотрится дерево и стекло, и даже пластик. Комбинируя металл с такими материалами, можно сделать лестницу уникальной и абсолютно в любом цвете;
Можно использовать и один только профиль, поскольку его легко покрасить современным порошковым методом. Популярностью пользуются золотой и серебряный цвет, а также насыщенный чёрный с блестящим металликом в некоторых местах;
Такая лестница прочная и красивая, может прослужить несколько десятков лет;
Даже если каркас делается сложной формы, то собрать лестницу можно и самому, главное — это правильно сделать заготовки;
Установить её можно как на этапе строительства самого дома, так и во время проведения ремонта;
Цена изделия невысока и доступна каждому;
Собрать её можно и самому с использование обычного бытового сварочного аппарата.

Как работать с металлопрофилем во время монтажа лестницы

Каким бы прочным и долговечным ни был материал, у него обязательно есть свои особенности, знание которых значительно упростит работу и поможет избежать неприятностей.

Поскольку металл достаточно тяжёлый материал необходимо постараться не утяжелять конструкцию, при возможности лучше подумать о том, как её облегчить. К примеру, если планируется установка деревянных ступенек, то лучше использовать лёгкие породы, это может быть даже берёзовая фанера;
Где бы ни устанавливалась лестница, в доме или на улице, железо обязательно нужно обработать антикоррозийным средством и покрасить. Разница заключается только в том, что обновлять уличную лестницу нужно чаще;
Чтобы самому произвести монтаж нужно уметь пользоваться сварочным аппаратом, иначе стоит воспользоваться услугами профессионального сварщика, или же для крепежа использовать болты. Но использование болтов не рекомендуется, лучше вообще не делать самому лестницу;
Если лестница делается со стороны улицы как эвакуационная, стоит учитывать нагрузку и вибрацию, которые неизбежны во время использования. Чтобы укрепить конструкцию стойки пролетов лучше уменьшить до разумных пределов.

Подготовительные работы

лестница из профильной трубы на косоурах

Ни одно дело не начинается без предварительных расчётов и чертежа. С их помощью можно точно определить количество материала, которое понадобиться. Чтобы работать было комфортно и не пришлось отвлекаться стоит приготовить нужный инструмент заранее, вам понадобится:

Электроды и сварочный аппарат;
Болгарка и круги для работы с металлом;
Перфоратор с набором сверл;
Молоток.

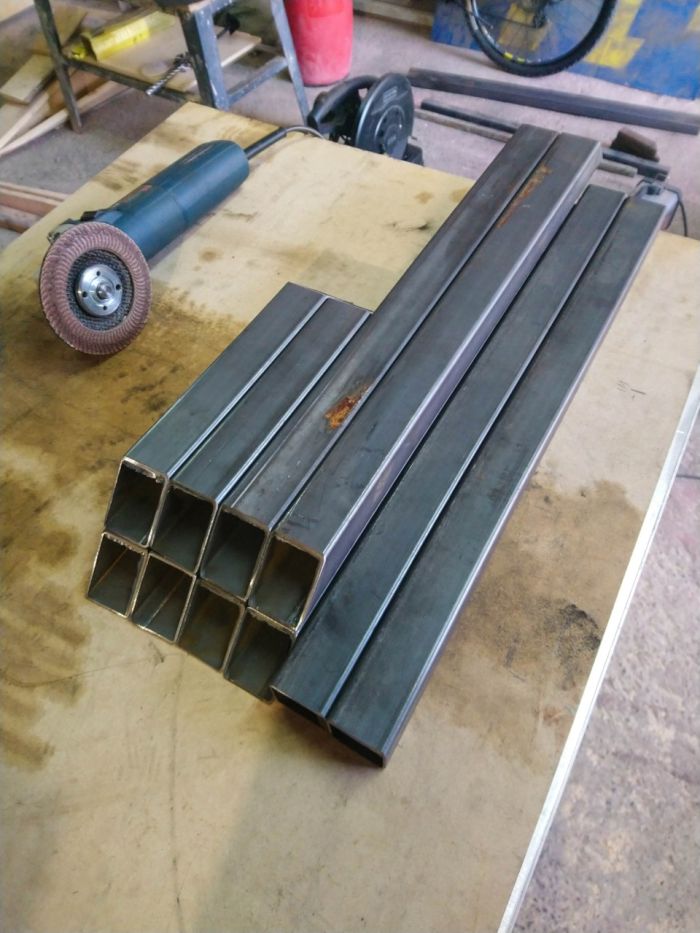

Во время подготовки стоит сделать разметку и разрезать материал в соответствии с необходимыми размерами.

металлические лестницы из профильной трубы

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.

лестница из профильной трубыСтупени из профиля для установки в здании

Сборка лестницы

Во время сборки стоит особое внимание уделить несущим балкам, поскольку самая большая нагрузка приходится именно на них. Чтобы собрать обыкновенную лестницу понадобиться:

Обварить контур, тогда получится прямоугольник для установки ступенек. Сам по себе контур также можно использовать как ступеньку, если делается наружная лестница, но тогда на него лучше наварить прутья;
Для основания лестницы стоит использовать швеллер 10 см, или профильную трубу 10/10 см. Лучше, конечно использовать трубу, она дает меньшую вибрацию во время эксплуатации. Если же вы предпочитаете швеллер, то дополнительные крепления на земле исправят ситуацию;модули для сборки лестницы из профильной трубы
Трубу стоит подрезать так, чтобы срез на детали плотно стыковался с опорой, при этом второй конец должен прилегать к верхней опоре. К нижнему и верхнему краю необходимо приварить платформы, они и будут выступать фиксаторами. Если сделать всё правильно, то нижняя платформа будет прилегать к полу, а верхняя к платформе перекрытия;
После работы с направляющими стоит между опорами наварить опорные рамы, соблюдая при этом нужный шаг;размер профильной трубы для лестницы
Перила и декорирующие атрибуты стоит устанавливать в последнюю очередь, уже после покраски основной конструкции. Если они делаются из других материалов, то место под их установку стоит также подготовить заранее.

Очень часто между лестницей и стеной оставляют щель, чтобы можно было покрасить стену или поклеить обои. В таком случае стоит конструкцию дополнительно укрепить костылями, которые вбиваются в стенку, крепят их под основной внутренней трубой и подваривают ко всей конструкции.

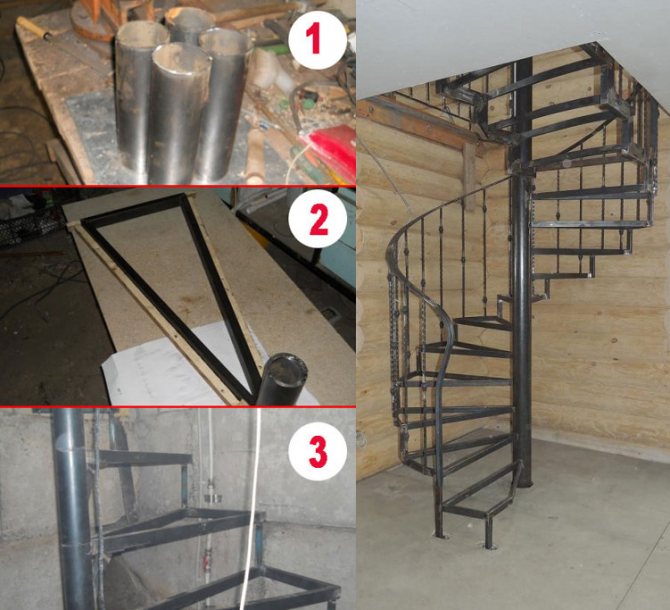

Винтовая конструкция из профильной трубы

Используя металлопрофиль можно сделать лестницу любой конструкции своими руками, разница будет только в затраченный силах, времени и финансах. Такие лестницы практичные и долговечные, не требуют особого ухода и выглядят красиво.

Лестница из профильной трубы своими руками: чертежи, советы

Содержание

1 Разновидности каркасов из профильной трубы
- 1.1 Преимущества лестниц из профильной трубы
2 Какой вид профтрубы выбрать для лестницы
3 Лестница из профиля монтаж
- 3. 1 Подготовка чертежа и особенности расчетов
- 3.2 Подготовка каркаса сварочные работы
4 Отделка

Лестницы из металла широко распространены не только в сфере частного использования, но и на промышленных и коммерческих объектах.

Использование в таких случаях профильной трубы позволяет облегчить конструкцию с сохранением показателей прочности относительно аналогичных изделий из швеллера.

Разновидности каркасов из профильной трубы

Рассмотрим варианты, как сделать лестницу из профильной трубы. Тип конструкции во всех случаях — это косоур. Вид лестницы может быть совершенно любым: прямая, поворотная или винтовая. Это зависит от проекта вашего дома и внутреннего дизайна.

Возможные каркасы из профильной трубы:

Монокосоур. Одним из вариантов является ломаный косоур, собранный из отрезков трубы (по размерам повторяющих размеры тупеней), сваренных под прямым углом. На горизонтальную поверхность такого косоура в дальнейшем будут крепиться ступени. Для такого каркаса потребуется профильная труба с размерами примерно 80х50-60 мм.
Второй вариант монокосоура выполняется на одной центральной трубе (подойдет размер 100х60 мм), к которой с нужным шагом привариваются ножки с пластинами под ступени.
Аналогичный вариант конструкции возможен и на двух косоурах. Такой вариант более надежный и применяется при условиях повышенной нагрузки на лестницу или согласно разработанному дизайнером проекту.
Самым надежным вариантом изготовления является конструкция с косоурами на основе двух направляющих, к которым привариваются каркасы под ступени.
Одним из самых сложных является каркас на двух ломаных косоурах.

Перед началом изготовления рекомендуется предварительно подготовить шаблон, в котором будет фиксироваться каждый элемент для ровной и правильной сварки.

Преимущества лестниц из профильной трубы

У любой конструкции, не важно, из какого материала она выполнена, есть свои плюсы и минусы.

Плюсы каркасов из профильной трубы:

надежность и долгий срок службы;
возможность реализации конструкции любой формы, при наличии определенного навыка;
возможность сочетания с другими материалами, что дает возможность вписать такой каркас в любой интерьер;
благодаря высокой стойкости к механическому воздействию есть возможность установить лестницу на начальном этапе строительства, не переживая за ее внешний вид; по завершению стройки при необходимости можно выполнить повторный окрас;
такую лестницу можно устанавливать как внутри помещения для доступа на второй этаж, так и на улице.

Основным минусом любой металлической конструкции является возможная коррозия, воздействие которой можно минимизировать или исключить при правильной подготовке и обработке изделия.

Какой вид профтрубы выбрать для лестницы

Определение и подбор профильной трубы для будущей конструкции — важный этап, от которого будет зависеть, насколько надежным получится каркас.

Для лестницы используется квадратная или прямоугольная труба.

Ниже мы привели для вас размеры труб для различных каркасов, которых будет достаточно при стандартных нагрузках на конструкцию.

В том случае если планируются повышенные нагрузки на лестницу, рекомендуем произвести дополнительные расчеты. Возможно, будет достаточно увеличить толщину стенки такого же профиля или увеличить размер профиля.

Лестница из профиля монтаж

Своими руками возможно сделать любой каркас, все зависит лишь от ваших навыков.

Если вы не уверены в своих силах, отказываться от реализации сложной винтовой или поворотной конструкции, конечно же, не стоит. В таком случае советуем обратиться к профессионалам, которые помогут вам с монтажом и сваркой лестницы из профильной трубы.

Необходимые инструменты:

болгарка с отрезными дисками по металлу;
дрель со сверлами;
сварочный аппарат;
шуруповерт.

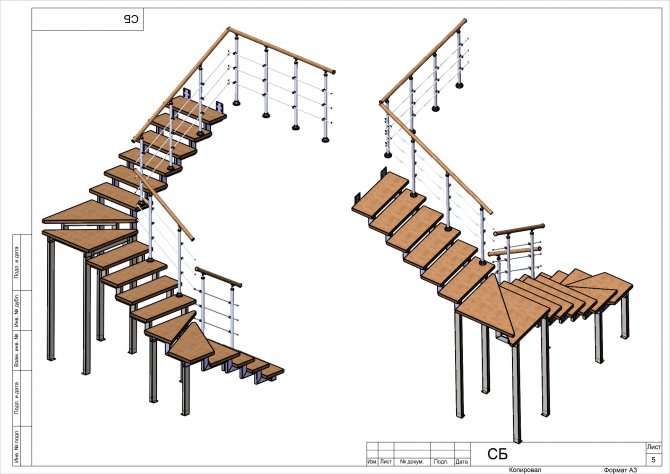

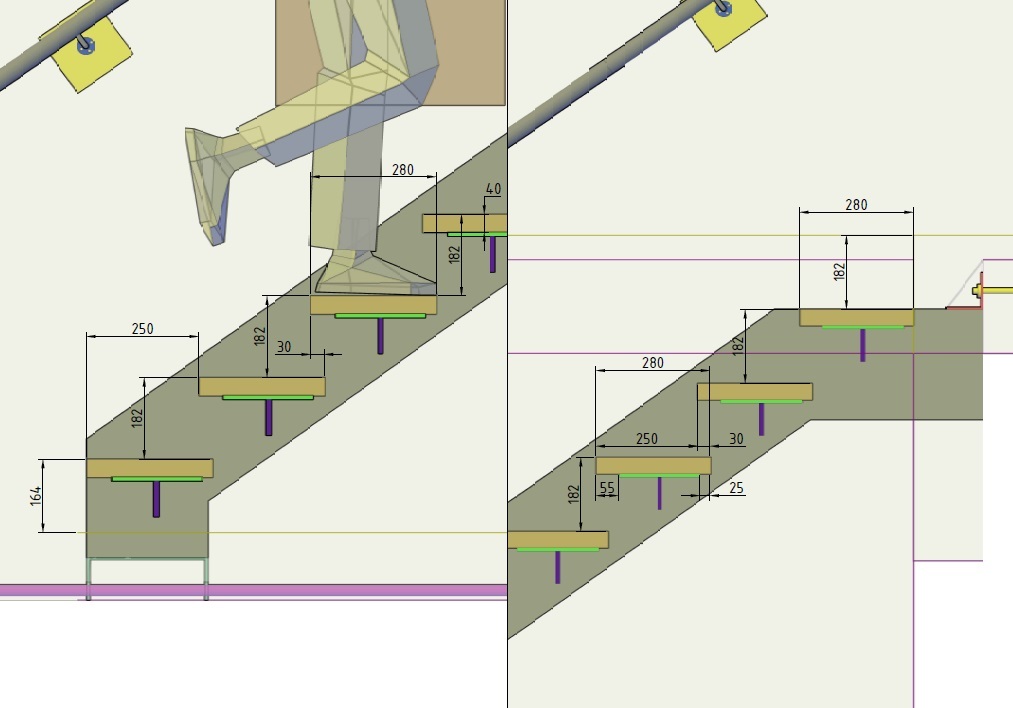

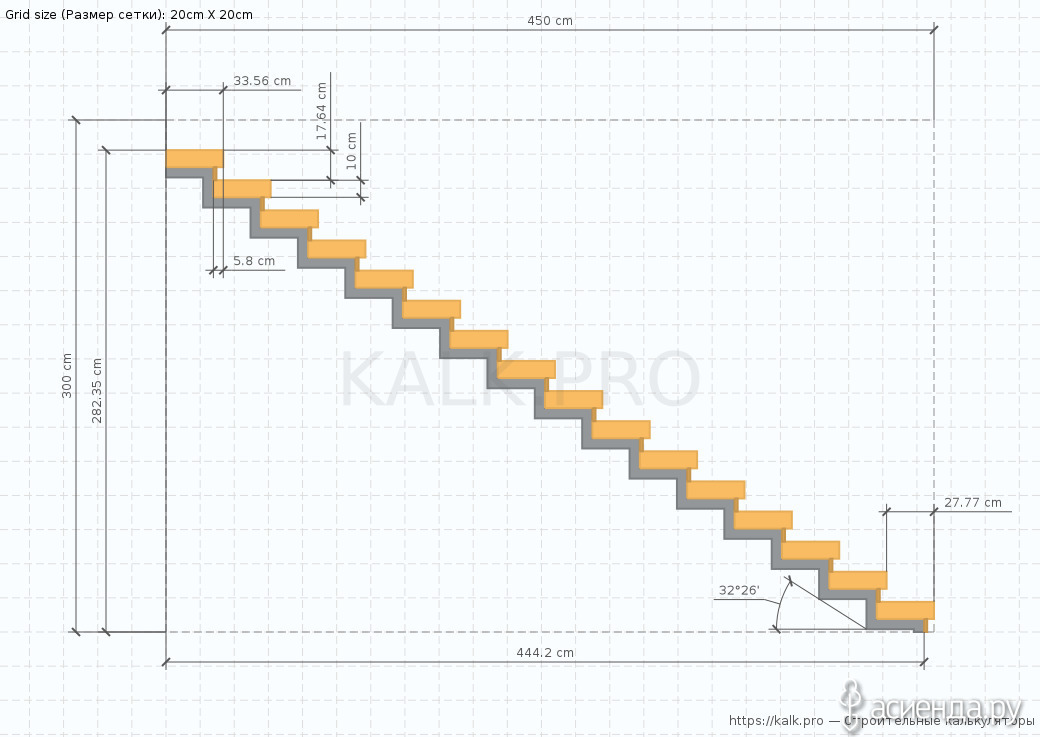

Подготовка чертежа и особенности расчетов

Для того чтобы наглядно понять, как сварить лестницу из профильной трубы, необходимо подготовить чертеж и произвести все расчеты по размерам.

На этапе проектирования определяются:

размеры ступеней для комфортного перемещения;
угол наклона марша;
тип конструкции: винтовая, прямая, Г-образная, П-образная.

Определение данных параметров поможет наглядно представить и понять, как будет выглядеть готовая конструкция в вашем интерьере. В зависимости от выбранного типа лестницы вы сможете оборудовать нишу под ней по вашим потребностям.

Подготовка каркаса сварочные работы

Начиная монтаж лестницы из профильной трубы своими руками, вы уже должны иметь все чертежи, согласно которым будете вести работы.

Рассмотрим упрощенный вариант сварки ломаного косоура.

Секрет в том, что нет необходимости нарезать трубу на мелкие куски, а можно за раз делать ступень:

отмеряем место, в котором должен быть прямой угол, и вырезаем равнобедренный треугольник таким образом, чтобы не повредить одну сторону профильной трубы;
сгибаем трубу и получаем ступень с прямым углом;
провариваем получившийся стык и переходим к следующему;
получив ломаный косоур, на каждую проступь привариваем металлическую пластину, на которой в дальнейшем будут устанавливаться ступени.

Каждый сваренный стык необходимо зачистить, отшлифовать, обезжирить и перейти к покраске.

Отделка

Варианты покраски конструкции:

в домашних условиях при помощи грунтовки и эмали:
порошковая покраска возможна на специализированном оборудовании.

Металлический каркас лестницы в большинстве случаев оставляют просто окрашенным с закрепленными ступенями.

Можно также зашить каркас деревом, что придаст конструкции вид деревянной лестницы.

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

Adblock
detector

ЧЕРТЕЖИ ИЗ КОНСТРУКЦИОННОЙ СТАЛИ

КОНСТРУКЦИОННЫЕ ФОРМЫ И ЭЛЕМЕНТЫ
Различные конструкционные элементы используются для изготовления самых разных форм и размеров поперечного сечения. Многие формы показаны на рис. 7-1. Эти символы составлены из части 4 военного стандарта 18B (MIL-STD-18B) и информации Американского общества инженеров-строителей (ASCE). В следующих параграфах объясняются общие конструктивные формы, используемые в строительных материалах, и общие конструктивные элементы, изготовленные в этих формах.

Формы
Три наиболее распространенных типа элементов конструкции: W-образная (широкая полка), S-образная (двутавровая балка американского стандарта) и C-образная (американский стандартный швеллер). Эти три типа идентифицируются по номинальной глубине в дюймах вдоль стенки и весу на фут длины в фунтах. Например, W 12 x 27 указывает на W-образную форму (широкий фланец) со стенкой глубиной 12 дюймов и весом 27 фунтов на погонный фут.

Виды поперечного сечения W-, S- и C-образных профилей показаны на Рисунке 7-2. Отличие W-образной формы от S-образной заключается в конструкции внутренних поверхностей фланца. W-образная форма имеет параллельные внутренние и внешние поверхности фланцев с постоянной толщиной, а S-образная форма имеет наклон приблизительно 17 градусов на внутренних поверхностях фланцев.

С-образная форма похожа на S-образную тем, что ее внутренняя поверхность фланца также наклонена примерно на 17 градусов.

W-образная форма
W-образная форма представляет собой конструктивный элемент, поперечное сечение которого образует букву H, и является наиболее широко используемым конструктивным элементом. Он устроен так, что его полки обеспечивают прочность в горизонтальной плоскости, а стенка придает прочность в вертикальной плоскости. W-образные формы используются в качестве балок, колонн и элементов ферм, а также в других несущих конструкциях.

Несущая свая
Несущая свая (HP-форма) почти идентична W-образной. Единственное отличие состоит в том, что толщина полки и толщина стенки несущей сваи равны, тогда как W-образная форма имеет разную толщину стенки и полки.

S-образная форма
S-образная форма (американский стандарт двутавровой балки) отличается тем, что ее поперечное сечение имеет форму буквы I. S-образные формы используются реже, чем W-образные, поскольку S-образные формы обладают меньшей прочностью и менее адаптируемы, чем W-образные.
С-образная форма
С-образная форма (швеллер американского стандарта) имеет поперечное сечение, несколько похожее на букву С. Это особенно полезно в местах, где требуется одна плоская поверхность без выступающих фланцев с одной стороны. С-образная форма не очень эффективна для балки или колонны, когда используется отдельно. Однако эффективные сборные элементы могут быть изготовлены из швеллеров, собранных вместе с другими структурными формами и соединенных заклепками или сваркой.

Каналы
Поперечное сечение канала похоже на квадратную букву C. Каналы идентифицируются по их номинальной глубине и весу на фут. Например, обозначение канала C9 x 13,4 по американскому стандарту на рис. 7-1 показывает номинальную глубину 9 дюймов и вес 13,4 фунта на погонный фут. Швеллеры в основном используются в местах, где одна плоская поверхность без выступающих фланцев на стороне требуется для.

Однако канал не очень эффективен в качестве луча или столбца, когда используется отдельно. Но каналы могут быть собраны вместе с другими конструктивными формами и соединены заклепками или сваркой, чтобы сформировать эффективные составные элементы.

Уголки
Угол (рис. 7-3) представляет собой конструктивную форму, поперечное сечение которой напоминает букву L. Обычно используются два типа: равнополочный угол и неравнополочный угол. Угол определяется размером и толщиной его ножек, например, угол 6 дюймов на 4 дюйма на 1/2 дюйма. Размер ног должен быть получен путем измерения по внешней стороне задней части ног. Когда угол имеет неравные стороны, сначала указывается размер более широкой стороны, как на Рисунке 7-3 — Углы. пример только что привел. Третье измерение относится к толщине ножек, которые всегда имеют одинаковую толщину. Уголки могут использоваться в комбинации из двух или четырех элементов для формирования основных элементов. Один угол также может использоваться для соединения основных частей вместе.

Пластины
Как правило, основное, что нужно помнить о пластинах, это то, что они имеют ширину более 8 дюймов и толщину 1/4 дюйма или более. Пластины обычно используются в качестве соединений между другими конструктивными элементами или в качестве составных частей сборных конструктивных элементов. Пластины, нарезанные по определенным размерам, могут иметь ширину от 8 дюймов до 120 дюймов и более и различную толщину. Края этих листов могут быть обрезаны ножницами (листы со сдвигом) или прокатаны под прямым углом (листы универсального проката).
Часто пластины обозначаются по их толщине и ширине в дюймах, например пластины размером 1/2 дюйма x 24 дюйма. Длина во всех случаях указывается в дюймах. Обратите внимание на рис. 7-4, что 1 кубический фут стали весит 490 фунтов. Этот вес, разделенный на 12, равняется 40,8, что является весом (в фунтах) стальной пластины площадью 1 квадратный фут и толщиной 1 дюйм. Дробная часть обычно отбрасывается, а 1-дюймовая тарелка называется 40-фунтовой тарелкой.

На практике вы можете услышать, что плита упоминается по ее приблизительному весу на квадратный фут для определенной толщины. Примером может служить 20-фунтовая тарелка, что означает 1/2-дюймовую тарелку.
Обозначения, обычно используемые для плоского проката, были установлены Американским институтом чугуна и стали (AISI). Плоская сталь обозначается как пруток, полоса, лист или плита в зависимости от толщины материала, ширины материала и (в некоторой степени) процесса прокатки, которому он подвергался.
Тройники
Конструкционный тройник изготавливается путем разрезания стандартной двутавровой или двутавровой балки по центру ее стенки с образованием двух Т-образных профилей из каждой балки. При определении размеров перед символом структурного тройника ставятся буквы ST. Например, обозначение ST 5 WF 10,5 означает, что тройник имеет номинальную глубину 5 дюймов, широкий фланец и весит 10,5 фунтов на погонный фут. Катаный тройник представляет собой изготовленную форму. При обозначении размеров перед символом катаного тройника ставится буква Т.

Размер Т 4 х 3 х 9.2 означает, что прокатанный Т имеет 4-дюймовый фланец, номинальную глубину 3 дюйма и вес 9,2 фунта на погонный фут.
Zee
Эти формы различаются по глубине, ширине полки и весу на погонный фут. Следовательно, Z 6 x 3 1/2 x 15,7 означает, что зи имеет глубину 6 дюймов, фланец 3 1/2 дюйма и весит 15,7 фунтов на погонный фут.
Плоский стержень
Структурная форма, называемая стержнем, имеет ширину 8 дюймов или меньше и толщину более 3/16 дюйма. Кромки прутков обычно завальцованы под прямым углом, как универсальные прокатные плиты. Размеры выражаются так же, как и для пластин, например, бар 6 дюймов на 1/2 дюйма. Стержни доступны в различных формах поперечного сечения — круглые, шестиугольные, восьмиугольные, квадратные и плоские. Четыре различных формы показаны на рис. 7-5. Как квадраты, так и круглые обычно используются в качестве элементов жесткости легких конструкций. Их размеры в дюймах относятся к стороне квадрата или диаметру круга.

Колонны
Обычно для колонн используются элементы с широкими полками, как можно более квадратные в поперечном сечении, но иногда используются трубы большого диаметра, даже если трубные колонны могут создавать трудности с соединением при креплении других элементов (Рисунок 7). -6). Колонны также могут быть изготовлены путем сварки или соединения болтами ряда других профилей проката, обычно уголков и пластин (рис. 7-7).

Балки
Балки являются основными горизонтальными элементами конструкции стального каркаса. Они соединяются от колонны к колонне и обычно соединяются сверху колонн с помощью накладок (подшипники) (рис. 7-8). Альтернативным методом является сидячее соединение (рис. 7-9). Балка крепится к полке колонны с помощью уголков, при этом одна нога проходит вдоль полки балки, а другая напротив колонны. Функция балок заключается в поддержке балок межэтажного перекрытия.
Элементы
Основными частями конструкции являются несущие элементы. Они поддерживают и передают нагрузки на конструкцию, оставаясь при этом равными друг другу. Места, где элементы соединяются с другими элементами, называются соединениями. Общая сумма нагрузок, воспринимаемых элементами конструкции в конкретный момент времени, равна общей статической нагрузке плюс общая временная нагрузка.

Общая статическая нагрузка — это общий вес конструкции, который постепенно увеличивается по мере подъема конструкции и остается постоянным после ее завершения. Общая динамическая нагрузка — это общий вес подвижных объектов, таких как люди, мебель и движение по мосту, которые конструкция поддерживает в определенный момент.

Базовая система — стойка и балка (каркасная рама) и пространственные рамы.

2. Преимущества конструкции со стальным каркасом:
1. Можно строить очень высокие и широкие (самые высокие здания в мире)
2. Легкий и прочный (намного легче и прочнее, чем бетон)
3. Сборный — каркас быстро собирается
4. Точный и предсказуемость (отличный контроль качества)
3. Недостатки конструкции со стальным каркасом:
1. Сталь — дорогой материал (гораздо дороже кирпичной кладки или бетона)

2. Каркасы неустойчивы
3. Требуется противопожарная защита
4. Требуется отдельная «обшивка» (стены и полы)
4. Методы стабилизации зданий со стальным каркасом:
1. Жесткое ядро - обычно достигается за счет внутренней кладки (или бетона) лестничных башен и лифтовых шахт, создающих вертикальное жесткое ядро, противодействующее деформациям и кручению здания под действием внешних боковых сил.
2. Диагональные распорки — добавление диагональных распорок «X» или «K», которые противостоят боковым нагрузкам. Проблемы — могут мешать внешние окна.
3. Устойчивые к моменту соединения балки с колонной. Обычно выполняются путем изготовления дополнительных соединительных уголков, сварных швов и болтов, которые значительно повышают жесткость соединения.

Проблемы — крайне трудоемкие и дорогие.
4. Стены жесткости – Наружные (или внутренние) стены, построенные из кирпичной кладки или бетона, которые действуют как вертикальная консольная балка, воспринимающая боковые нагрузки. Проблемы — могут мешать наружные окна, трудоемкий, тяжелый.
5. Основные профили из конструкционной стали (горячекатаные):
Как правило, конструкционная сталь изготавливается методом горячей прокатки под несколькими обозначениями ASTM, наиболее распространенным из которых является A36. Эта сталь имеет минимальный предел текучести 36 тысяч фунтов на квадратный дюйм и минимальное предельное (разрушающее) напряжение 58 тысяч фунтов на квадратный дюйм. Доступны многие другие марки, с пределом текучести A572 — 50 KSI в качестве выбора для более высокой прочности. Новая марка стали A992 недавно заменила A572 и A36 (для профилей W) в качестве стандартной марки стали. Как и A572, он также имеет предел текучести 50 KSI.
1. Широкая полка — типичная двутавровая балка, используемая в строительстве.

Пример — W18x35, где «W» = широкая полка, 18 = номинальная глубина элемента в дюймах и 35 = вес балки в фунтах на погонный фут. Используется для балок, колонн, свай, распорок и других тяжелых применений.

2. Углы — равнополочные или неравнополочные. Пример — L4 x 3 x 1/4, где 4 и 3 — фактические размеры полки в дюймах, а 1/4 = толщина уголка в дюймах. Используется для перемычек, раскосов, составных балок и колонн, вторичного каркаса и других легких применений.

3. Стальные швеллеры — эти элементы в форме буквы «С» используются для балок, сборных колонн, распорок, вторичного каркаса и других применений с легкими и средними нагрузками. Примером канала является C10x30, где «C» обозначает канал, 10 — фактическая высота канала в дюймах, а 30 — фунты на погонный фут.

4. Стальная труба. Круглая труба чаще всего используется для колонн. Выпускается в трех категориях в зависимости от диаметра и толщины стенки: «стандартный вес», «сверхпрочный» и «двойной сверхпрочный». Двойная сверхпрочная труба является самой прочной, потому что у нее самые толстые стенки. Пример – труба стандартного веса диаметром 4 дюйма

5. Трубчатая сталь — эти квадратные или прямоугольные сечения чаще всего используются в качестве колонн, но также могут использоваться в качестве балок, распорок или других применений. Типичным примером является TS6x4x1/4, где TS = трубная сталь, 6 и 4 — фактическая ширина и глубина в дюймах, а 1/4 — толщина стенки в дюймах.
С 2003 года трубная сталь теперь называется Американским институтом стальных конструкций «полым конструкционным сечением» (HSS). Типичное обозначение HSS6x4x1/4.

6. Пластины — плоские куски стали, нарезанные по размеру. Обычно в диапазоне от 1/8 дюйма до 6 дюймов. Используется в качестве опорных плит колонн, сборных балок и колонн (т. е. пластинчатых ферм), соединительных деталей (т. е. косынок, сварных пластин и т. д.) и любого другого применения, где требуются детали определенного размера. Пример — PL 6x4x3/8, где 6 и 4 — длина и ширина листа в дюймах, а 3/8 — толщина листа в дюймах.
7. Разрезанные секции. Обычно это секции с широкими полками, которые разрезаются пополам, образуя Т-образную секцию. Используется для перемычек, балок, раскосов и колонн. Пример — WT7x19 представляет собой секцию, вырезанную из широкой полки W14x38.

5. Соединения:
6. Заклепки — Обычно больше не используются по таким причинам, как низкая прочность, безопасность и плохой контроль качества.

1. Болты – бывают двух видов – из углеродистой стали и высокопрочные. Болты из углеродистой стали получают свою прочность за счет сдвига (или растяжения) только вдоль стержня болта. Наиболее распространенное обозначение ASTM для болтов из углеродистой стали, используемых в конструкциях, — A307. Эти болты не могут нести ту же нагрузку, что и высокопрочные болты, и используются для легких условий эксплуатации, таких как анкерные болты. Высокопрочные болты получают свою прочность не только за счет сдвига и растяжения вдоль вала, но и за счет сил трения, возникающих при натяжении гайки до заданного уровня. Самый распространенный ASTM

2. Сварка. Сварка осуществляется путем механического соединения стали путем нагревания электродов в расплавленном состоянии, которое образует одно целое из двух. Создает чрезвычайно жесткие соединения. Наиболее распространенным типом сварки, используемым для строительных конструкций, является «угловой» шов, который соединяет детали под прямым углом. Обычно соединительные уголки к балкам и колоннам приваривают в цеху, а затем скрепляют их болтами в полевых условиях на стройплощадке.

7. Стальной настил:
Стальной настил относится к одному из нескольких основных типов. Весь настил холоднокатаный и продается толщиной от 16 (самая тяжелая) до 28 (самая легкая).

1. Настил крыши — обычно доступен высотой 1½ дюйма и 3 дюйма и толщиной от 16 до 22 калибров. Настил крыши характеризуется тем, что верхняя канавка намного шире, чем нижняя, что обеспечивает максимально возможную плоскую поверхность для несущих ненесущих компонентов здания, таких как жесткая изоляция. Ширина нижней канавки варьируется, и доступны различные профили, такие как «узкое ребро», «промежуточное ребро» и «широкое ребро».
2. Настил для пола (некомпозитный) — используемый для полов, этот тип настила имеет верхнюю и нижнюю канавки примерно одинаковой длины и действует как форма для бетона. Типичные доступные высоты: 9/16″, 1″, 1 5/16″, 1½», 2″ и 3″. Бетон, уложенный на настил, обычно армируется сварной проволочной тканью.
3. Настил пола (композитный) — Подобно настилу пола из некомпозитного материала, этот настил обычно имеет дополнительные перфорации в настиле для «сцепления» с бетоном. Эта палуба действует как часть структурной системы со стальными балками. Настил размещается поверх стальной балки, а стальные «шпильки» привариваются через настил и к верхней полке балки. После того, как бетон уложен и отвержден, он захватывает срезные шпильки и взаимодействует со стальной балкой, значительно увеличивая несущую способность одной только стальной балки.

8. Стальные балки (стержневые балки):
Эти легкие фермы с открытой стенкой производятся различными компаниями (такими как Vulcraft), чтобы обеспечить максимально легкую альтернативу балкам. Они используются чаще всего для сборки крыши. Типичная стальная балка показана ниже:

9. Легкий стальной каркас:
Легкие стальные каркасные элементы используются для каркаса стен, перекрытий, балок и перемычек — всего, для чего используются обычные деревянные каркасные элементы. Строительные нормы и правила большинства штатов предписывают использовать негорючие конструкции для объектов определенного типа, а элементы деревянного каркаса использовать НЕЛЬЗЯ. Эти легкие элементы представляют собой холоднокатаные (аналогичные стальному настилу) изделия из листового металла, которые доступны от различных производителей в виде элементов «С» в калибрах, обычно от 12 до 26 калибров. Они крепятся и собираются с помощью саморезов и точечной сварки.

10. Противопожарная защита:
Все стальные конструкции должны быть защищены от огня в соответствии с государственными и местными строительными нормами. Хотя для фактического плавления стали требуется очень значительное количество тепла, она теряет большую часть своей прочности при температурах выше 7000 F. Обычно существуют две основные категории огнезащиты — термическая и абсорбционная.

1. Тепловая противопожарная защита – Замедляет прохождение тепла через сталь. Используемые методы включают изоляцию и вспучивающуюся краску.
2. Абсорбционная противопожарная защита – поглощает тепло. Используемые методы включают покрытие стальных элементов бетоном, гипсом (напылением) и сложные методы, такие как заполненные жидкостью камеры (обычно оборачиваются вокруг колонн).

СВАРНЫЕ И КЛЕПНЫЕ СТАЛЬНЫЕ КОНСТРУКЦИИ
В следующих параграфах обсуждаются сварные и клепаные стальные конструкции и приводятся примеры обоих методов изготовления ферм.
Сварные стальные конструкции
Как правило, сварные соединения имеют каркас или посадку точно так же, как и клепаные соединения, которые мы обсудим позже. Однако сварные соединения более гибкие. Отверстия, используемые для соединения деталей болтами или штифтами во время сварки, обычно просверливаются в производственной мастерской. Балки обычно не привариваются непосредственно к колоннам. Процедура обеспечивает жесткое соединение и приводит к сильному изгибу, который нагружает балку, чему должны сопротивляться как балка, так и сварной шов.

Символ сварки
Чертежи содержат специальные символы для указания места сварки, типа соединения, а также размера и количества наплавляемого металла в месте соединения. Американское общество сварщиков (AWS) стандартизировало их. Сварщик увидит их всякий раз, когда он или она выполняет сварочное задание из набора распечаток, поэтому вам необходимо ознакомиться со всеми элементами стандартного символа сварки, а также с расположением и значением основных символов сварки.
Стандартный символ сварки (рис. 7-15): контрольная линия + стрелка + хвост.
Опорная линия – это основание. На него наносятся символы сварки, размеры и другие данные. Стрелка соединяет контрольную линию с соединением или областью, подлежащей сварке. Направление стрелки не имеет отношения к значению опорной линии. Конец символа сварки используется только при необходимости для включения информации о процессе, спецификации или другой справочной информации.

Символы типов сварных швов
Символы сварных швов относятся к символам для определенного типа сварного шва, такого как угловой шов, паз, стык, наплавка, пробка или прорезь.

Символ сварки (Рисунок 7-16) является лишь частью информации, необходимой для обозначения сварки. При использовании для распространения информации термин «символ сварки» относится к общему символу, который включает в себя все символы сварки, необходимые для указания требуемых сварных швов.

Наложение символа сварного шва на опорную линию показано на рис. 7-17. Обратите внимание, что вертикальная сторона символа сварки показана слева от наклонной или изогнутой стороны символа. Независимо от того, относится ли символ к угловому, фасочному, J-образному или развальцовочному шву, вертикальная сторона всегда рисуется влево. Значение положения символа сварки на опорной линии показано на рис. 7-18.

Когда необходимо скосить только одну кромку соединения, необходимо показать, какой элемент должен быть скошен (Рисунок 7-19). Когда указан такой стык, стрелка символа сварки указывает с определенным разрывом на деталь, подлежащую скосу. Другие символы сварки могут быть добавлены к символу сварки по мере необходимости для передачи всей информации, необходимой для сварки.
Однако, независимо от направления стрелки, вся информация, нанесенная на опорную линию символа сварки, читается слева направо. Список символов сварки показан на рис. 7-20.

Размер, длина, шаг (расстояние между центрами), угол разделки и отверстие в корне сварного шва имеют определенные местоположения. Эти местоположения определяются стороной контрольной линии, на которой размещен символ сварки.
Дополнительный
Помимо основных символов сварки, символ сварки может включать дополнительные символы (Рисунок 7-22). Контурные символы показывают, как должно быть сформировано лицо; символы отделки указывают метод, используемый для формирования контура.
Символ отделки (если он используется) показывает метод отделки, C обозначает скалывание, M означает механическую обработку, а G обозначает шлифовку, а не степень отделки. Как символы контура и отделки применяются к символу сварки, показано на Рис. 7-23. Этот символ указывает на то, что сварной шов должен быть зачищен заподлицо. Также обратите внимание, что символы размещаются с той же стороны от базовой линии, что и символ сварного шва.

Другим дополнительным символом является символ сварки по всему периметру. Когда этот символ помещается на символ сварки, сварные швы должны продолжаться по всему стыку.
Еще один символ на Рисунке 7-22 — это символ монтажной сварки, черный флажок, указывающий на конец символа сварки. Для сварных швов, которые не могут быть выполнены в цеху из-за размера, транспортировки, конструктивных особенностей или по другим причинам, этот символ указывает сварщику выполнить сварку в полевых условиях, которая может выполняться «на месте» или на месте.
Сварные стальные фермы
Чертеж типичной сварной стальной фермы показан на рис. 7-24. Когда вы интерпретируете символы сварки, вы увидите, что большинство из них показывают, что конструкционные углы будут сварены угловым швом. Скругление будет иметь радиус 1/4 дюйма (толщину) с обеих сторон и будет проходить вдоль угла на протяжении 4 дюймов.

Сварные стальные фермы
Чертеж типичной сварной стальной фермы показан на рис. 7-24. Когда вы интерпретируете символы сварки, вы увидите, что большинство из них показывают, что конструкционные углы будут сварены угловым швом. Скругление будет иметь радиус 1/4 дюйма (толщину) с обеих сторон и будет проходить вдоль угла на протяжении 4 дюймов.

Стальные клепаные конструкции
Элементы стальных конструкций клепаются в цехе, где они изготавливаются, в объеме, допускаемом условиями отгрузки. Во время изготовления все отверстия для заклепок пробиваются или сверлятся независимо от того, должны ли заклепки забиваться в полевых условиях или в мастерской.
Посмотрите на производственный чертеж клепаной стальной фермы крыши на рис. 7-25. На первый взгляд он кажется загроможденным и трудночитаемым. Это вызвано тем, что на чертеже необходимо указать множество размеров и других соответствующих фактов, но вы сможете прочитать его, как только поймете, что ищете, как мы объясним в следующих параграфах.

Верхний пояс состоит из двух углов, обозначенных спецификацией 2L 4 x 3 1/2 x 5/16 x 16´-5 1/2″. Это означает, что хорда составляет 4 дюйма на 3 1/2 дюйма на 5/16 дюйма толщиной и 16 футов 5 1/2 дюйма длиной.0004 Верхний пояс также имеет спецификацию IL 4 x 3 x 3/8 x 7(e). Это означает, что к нему прикреплено пять зажимных уголков, и каждый из них представляет собой угол размером 4 дюйма на 3 дюйма, толщиной 3/8 дюйма и длиной 7 дюймов.
Косынка (а) в левом нижнем углу вида имеет маркировку PL 8 x 3/8 x 1´-5 (а). Это означает, что его ширина составляет 8 дюймов, толщина — 3/8 дюйма, а длина — 1 фут 5 дюймов.

Нижний пояс состоит из двух уголков 2 1/2 дюйма на 2 дюйма на 5/16 дюйма на 10 футов 3 7/16 дюйма, которые соединены с косынками А и В, и еще двух уголков 2 1/2 дюймов на 2 дюйма на 1/4 дюйма на 10 футов 4 1/8 дюйма, которые соединяются с косынкой B и продолжаются до другой половины фермы. Еще два уголка соединены с косынками С и В на верхнем и нижнем поясах; они 2 1/2 дюйма на 2 дюйма на 1/4 дюйма на 2 фута 10 1/2 дюйма. Другой элемент между верхним и нижним поясами, соединенный с косынкой B и косынкой D, состоит из двух уголков 2 1/2 дюйма на 2 дюйма на 1/4 дюйма на 8 футов 5 дюймов.

Рисунок 7-27 — Размеры клепаной стальной фермы.
На рис. 7-26 та же ферма показана только с названиями некоторых элементов и размерами косынок (A, C и D) между углами.

На рис. 7-27 та же ферма показана только с некоторыми необходимыми размерами, чтобы упростить чтение полного рабочего чертежа конструкции.

Большая часть заклепок будет забита в цеху, за исключением пяти заклепок в косынке прогона d и двух показанных заклепок, соединяющих центральную часть нижнего пояса, который соединяется с косынкой b. Эти семь заклепок будут вбиты на стройплощадке. Условные обозначения заклепок, забиваемых в цеху и в полевых условиях, показаны на рис. 7-28.
ЧЕРТЕЖИ СТАЛЬНЫХ КОНСТРУКЦИЙ
Чертежи, используемые для изготовления и монтажа стальных конструкций, обычно состоят из группы различных типов чертежей, таких как компоновочные, общие, производственные, монтажные и монтажные. Эти чертежи описаны в следующих параграфах.
Компоновочные чертежи
Компоновочные чертежи также называются общими планами и чертежами профилей. Они предоставляют необходимую информацию о местоположении, выравнивании и высоте конструкции и ее основных частей относительно земли на площадке. Они также предоставляют другие важные сведения, такие как характер подстилающего грунта или расположение прилегающих сооружений и дорог. Эти чертежи дополняются инструкциями и информацией, известной как письменные спецификации.
Генеральные планы
Генеральные планы содержат информацию о размерах, материале и составе всех основных элементов конструкции, их взаимном расположении и способе соединения, а также крепления других частей конструкции. Количество поставляемых чертежей общего плана определяется такими факторами, как размер и характер сооружения, сложность операций. Общие планы состоят из видов в плане, фасадов и разрезов сооружения и его различных частей. Объем необходимой информации определяет количество и расположение секций и фасадов.

Производственные чертежи
Производственные чертежи или заводские чертежи содержат необходимую информацию о размере, форме, материале и положениях для соединений и креплений для каждого элемента. Эта информация достаточно подробна, чтобы можно было заказать материал для соответствующего элемента и изготовить его в магазине или на верфи. Составные части элементов показаны на производственном чертеже, а также размеры и монтажные метки.
Монтажные чертежи
Монтажные чертежи или монтажные схемы показывают расположение и положение различных элементов готовой конструкции. Они особенно полезны для персонала, выполняющего монтаж в полевых условиях. Например, на монтажных чертежах указан приблизительный вес тяжелых деталей, их количество и другие полезные данные.
Фальш-конструкция Чертежи
Термин фальш-конструкция относится к временным опорам из дерева или стали, необходимым для возведения сложных или важных конструкций. Когда требуется ложная работа в сложном масштабе, чертежи, аналогичные уже описанным общим и детальным чертежам, могут быть предоставлены для руководства строительством. Для простой фальшивой работы достаточно полевых зарисовок.

Как повесить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света.

Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Tools Required

4-in-1 screwdriver
Needle-nose pliers
Non-contact voltage tester
Pliers
Stepladder
Voltage tester
Wire stripper/cutter

Materials Required

10-32 винт заземления
Электрическая коробка
Изолента
Световая текстура
Гайки для проволоки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочтите раздел «Снимите старую арматуру и осмотрите проводку» ниже.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите кончик бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. Эти светильники имеют четкую маркировку с предупреждением, которое гласит: провод, рассчитанный не менее чем на 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша электропроводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов, рассчитанных на 90 градусов. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверьте электрическую коробку на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелый светильник (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

В практических целях убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы рассчитать минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах.

РубрикаРазное
