Вентиляторы радиальные — каталог производителя АРМАВЕНТ

Цены Купить Каталоги PDF

Каталог :

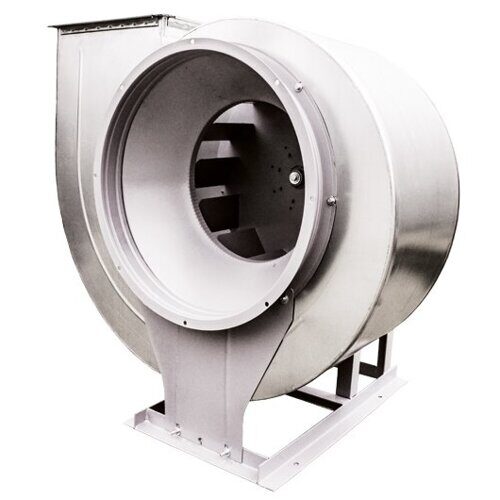

Радиальные вентиляторы низкого давления

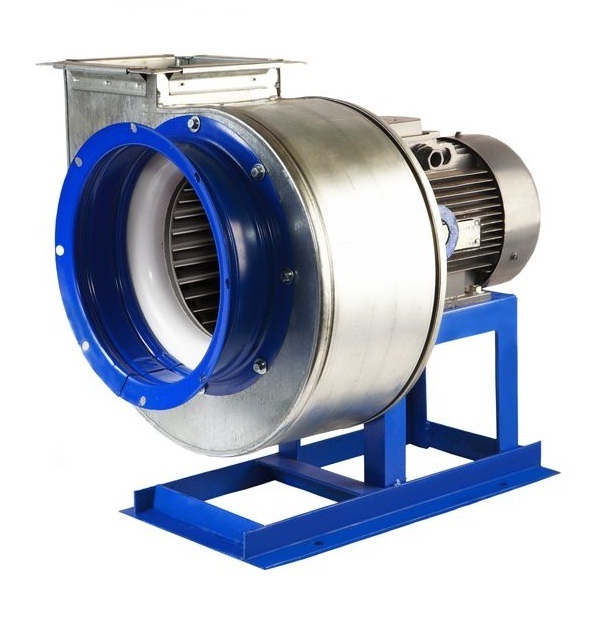

Радиальные вентиляторы среднего давления
Радиальные вентиляторы высокого давления

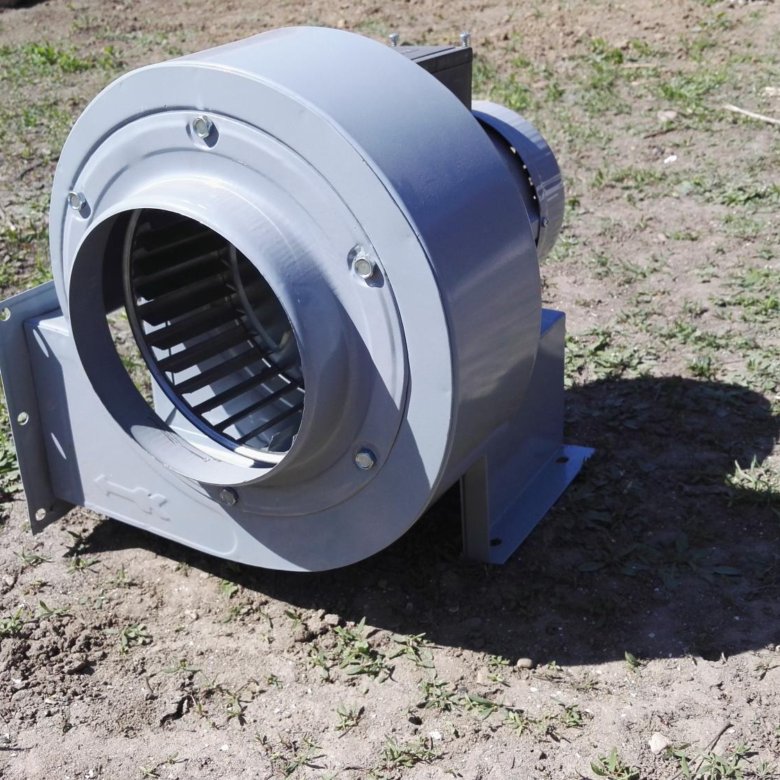

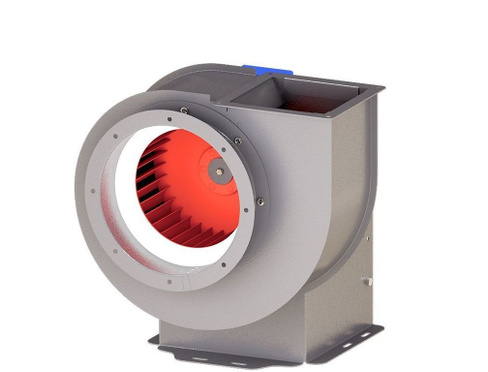

Вентиляторы радиальные (центробежные) — воздухонапорные электрические агрегаты, имеющие спиральный поворотный корпус в виде «улитки» с расположенным внутри рабочим колесом и электродвигатель, принудительно придающий этому колесу вращение. Поток воздуха или газа, поступающий во вращающееся рабочее колесо, попадает в канал между его лопатками, и изменяет направление движения с осевого на радиальное. Воздух перемещается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Радиальные вентиляторы развивают большее давление, по сравнению с осевыми вентиляторами, так как единице объема перемещаемого воздуха сообщается энергия, при переходе от радиуса входа, к радиусу выхода рабочего колеса.

Лопатки рабочего колеса радиального вентилятора могут быть выгнутыми вперед или назад (в сторону, противоположную вращению).
Вентиляторы радиальные промышленного назначения применяются для перемещение газопаровоздушных смесей практически во всех областях промышленности и сельского хозяйства. Применяются для работы со средами температурой не выше 80°С для обычного исполнения или до 200°С для вентиляторов жаропрочного исполнения Ж2, содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов промышленных в тропическом исполнении). Климатическое исполнение — умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.

Стандартно вентиляторные агрегаты размещают на раме. В качестве опций комплектуют регуляторами скорости (частотными преобразователями), пускателями, гибкими вставками, виброизоляторами, обратными клапанами.

Радиальные вентиляторы низкого, среднего и высокого давления имеют очень широкое применение в промышленности и в бытовой сфере. Они являются основой систем кондиционирования, вентиляционных и отопительных конструкций в производственных и офисных помещениях.

Основные варианты конструктивного исполнения :

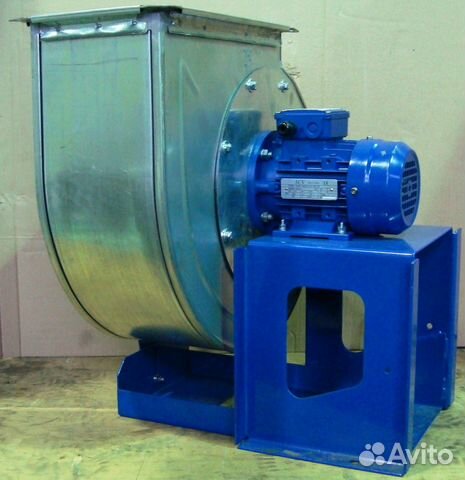

Исполнение 1 (схема 1) — рабочее колесо вентилятора расположено на валу электродвигателя (посмотреть схему)
Исполнение 3 (схема 3) — корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)
Исполнение 5 (схема 5) — корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (посмотреть схему)

Схема и структура радиального вентилятора

Вентилятор состоит из спирального корпуса (улитка), рабочего колеса, коллектора (диффузора), станины (рама), привода (электродвигателя)

Рабочее колесо радиального вентилятора

Это основной, максимально нагруженный узел вентилятора. именно рабочее колесо осуществляет передачу энергии от привода (электродвигателя) вентилятора, перемещаемому воздуху. Его величина определяет не только габариты, но и основные параметры машины, ее производительность и давление. Диаметр рабочего колеса всегда указывается в обозначении вентилятора.

Состоит из элементов:

ступица (втулка)
передний диск
задний диск
лопатки

По направлению вращения рабочего колеса радиальные вентиляторы подразделяются на :

— правого вращения — рабочее колесо которого вращается по часовой стрелке при виде со стороны всасывания

— левого вращения — рабочее колесо которого вращается против часовой стрелки при виде со стороны всасывания

В свою очередь, вентиляторы правого и левого вращения изготавливаются с определенными углами разворота корпуса, которые измеряются в градусах :

Схемы 1 и 3 (исполнения 1 и 3)

Схема 5 (исполнение 5)

Таким образом, в наименовании радиальных вентиляторов всегда должна присутствовать информация о направлении вращении колеса и угле разворота корпуса, например :
Вентилятор ВЦ 14-46 №6,3 схема 1 (15кВт*1000об/мин) Пр90 — вентилятор правого вращения, угол разворота 90 градусов
или

Вентилятор ВР 132-30 №8 схема 5 (15кВт*1500об/мин, N р. к.=1450об/мин) Лев270 — вентилятор левого вращения, угол разворота 270 градусов

Хотим отметить, что варианты вращения и разворота не влияют ни на стоимость радиальных вентиляторов, ни на их аэродинамические характеристики. При изменении вращений и углов разворота меняются только габаритные размеры вентилятора и пространственное положение нагнетающего патрубка, что облегчает монтаж и упрощает подключение вентиляторов к системам воздуховодов.

Информация по другим вентиляторам :

Вентиляторы крышные
Вентиляторы крышные дымоудаления

Вентиляторы дутьевые
Вентиляторы радиальные дымоудаления
Вентиляторы пылевые
Вентиляторы осевые
Вентиляторы осевые шахтные
Вентиляторы канальные
Вентиляторы мельничные

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9.00-17.00 (пятница — до 16.00)

[email protected]

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

Химстойкие вентиляторы — ПОЛИЮНИОН

Скачать (PDF)Каталог ПолиЮнион
Заказать

Промышленные, радиальные вентиляторы серии ВРП производства компании Полиюнион.

TM POLYUNION. В химстойком исполнении для эксплуатации в тяжелых, агрессивных условиях.

Производственная компания Полиюнион выпускает промышленные, радиальные, кислотостойкие вентиляторы низкого, среднего и высокого давления из полимерных материалов, для перекачки загрязненных воздушных масс в химстойких вентиляционных системах. Применение полимерных материалов в конструкции вентиляторных установок позволяет рабочим механизмам кислотостойкого вентилятора длительное время противостоять коррозии и разрушению под действиями газов с содержанием паров кислоты, электролитов, щелочей и других агрессивных, химических соединений.
Материалы, применяемые для производства химстойких вентиляторов Полиюнион это современные, высокотехнологичные полуфабрикаты термопластов, композиты, нержавеющие металлы. Разные по типу и характеристикам материалы используются исходя из разных поставленных задач.

Самые массовые по применению это блок сополимер пропилена PP-C, гомо полимер полипропилена РР-Н, полиэтилен РЕ-100 (пнд).

Экстремально стойкие материалы фторопласт PVDF.
Стойкие к хромовой кислоте и соединениям на её основе ПВХ PVC-CAW.
Электропроводящий пластик PE-el.

Не поддерживающий горение полипропилен PPs.

Основные характеристики и параметры вентиляторов Полиюнион.

Промышленные вентиляторы – это группа механических устройств, используемых для перемещения значительных по объему воздушных или газовых масс. Используют промышленные вентиляторные установки, главным образом, в целях обеспечения нормального воздухообмена при различных технологических процессах. Еще одна среда использования подобных систем – охлаждение машин и их механизмов.

Характеристики:

ВРП 80-75 вентилятор радиальный пластиковый низкого давления.

Мощность от 0,12 кВт до 55 кВт.

Обороты 750/1000/1500/3000 об/мин.

Производительность от 370м3/ч до 104000 м3/ч.

Давление от 55 до 2950 Па.

ВРП 280-46 вентилятор радиальный пластиковый среднего давления.

Мощность от 0,18 кВт до 90 кВт.

Обороты 750/1000/1500/3000 об/мин

Производительность от 570 м/ч до 65400 м/ч

Давление от 270 до 2800 Па.

ВРП 132-30 вентилятор радиальный пластиковый высокого давления.

Мощность от 0,75 кВт до 37 кВт.

Обороты 1000/1500/3000 об/мин.

Производительность от 100 м3/ч до 22000 м3/ч

Давление от 650 до 7800 Па

Габаритные размеры:

Длина L от 600мм до 1500мм

Ширина b от 600мм до 2250мм

Высота h от 700мм до 2300мм.

Вес:

От 20 до 1700 кг.

Используемые материалы:

Термопласты (полимерные полуфабрикаты)
Из основных. Полипропилен, полиэтилен, поливинилхлорид, фторопласт, стеклопластик, нержавеющая сталь.

Корпуса вентиляторов и рабочие колеса производятся методом раскроя листовых материалов и последующей электросваркой, экструзионной сваркой или склейкой полиэфирными смолами.

ОБЩИЕ СВЕДЕНИЯ:

1. Химстойкие вентиляторы разделяют на вентиляторы низкого, среднего и высокого давления в зависимости от величины полного давления, создаваемого на номинальном режиме. Вентиляторы низкого давления должны создавать полное давление до 1000 Па, Вентиляторы среднего давления – свыше 1000 до 3000 Па, Вентиляторы высокого давления – свыше 3000 до 12000 Па.

2. Вентиляторы разделяются на классы, в зависимости от величины окружной скорости колеса u: к первому классу относятся кислотостойкие вентиляторы с загнутыми вперед лопатками при u ≤ 30 м/с и вентиляторы с загнутыми назад лопатками при u ≤ 50 м/с, ко второму классу относятся вентиляторы с загнутыми вперед лопатками при u > 30 м/с и вентиляторы с загнутыми назад лопатками при u > 50 м/с.

3. Номер вентилятора – это значение, соответствующее номинальному диаметру рабочего колеса Dк, измеренному по внешним кромкам лопаток и выраженному в дециметрах. Например, вентилятор с Dк=250 мм обозначается № 2,5; Dк=630мм – № 6,3.

4. Кислотостойкие вентиляторы изготавливаются как правого, так и левого вращения. Правого вращения – с колесом, вращающимся по часовой стрелке, левого вращения – с колесом, вращающимся против часовой стрелке, если смотреть со стороны всасывающего отверстия вентилятора. Вентиляторы от № 2,5 до № 12,5 включительно, изготавливаются с поворотными корпусами, допускающими их установку в любое из положений (см. черт.), а номера выше 12,5 изготавливаются с поворотными корпусами по заказу потребителей. Положение спирального корпуса вентилятора определяют углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитываются по направлению вращения рабочего колеса в соответствии с чертежом.

5. Обозначение типа химстойкого вентилятора состоит:

• буквы В – вентилятор,

• буквы Р(Ц) – радиальный (центробежный),

• пятикратной величины коэффициента полного давления на режиме максимального полного КПД, округленной до целого числа (ГОСТ 5976-73), стократная, величина коэффициента полного давления (ГОСТ 5976-90).

• величины быстроходности nу на режиме максимального полного КПД, округленной до целого числа. 6. На диаграммах по характеристикам вентиляторов (исп.1) приведены данные для синхронной частоты вращения двигателя, а для исполнения 5 – для реальных частот вращения рабочего колеса. Напряжение электросети 380В, частота тока 50 Гц.

МОНТАЖ ВЕНТИЛЯТОРА:

Монтаж химстойкого вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
Вентиляторы ВРП поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
По желанию заказчика вентилятор может быть дополнительно укомплектован виброизоляторами и гибкими вставками.

ДЕМОНТАЖ ВЕНТИЛЯТОРА:

Для снятия коллектора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
Выем рабочего колеса осуществляется через входной патрубок.

Заказать вентилятор

Для того что бы заказать вентилятор пришлите нам:
— Номер вентилятора (диаметр рабочего колеса)
— Обороты (об/мин) и мощность (кВт) электродвигателя
— Производительность (м3/час)
— Давление (Па)
Написать нам: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Позвонить нам: +79049099970
Скачать каталог Химстойкие вентиляторы.

Вся продукция сертифицирована.

ТУ 28.25.20-002-41163518-2021 «Вентиляторы радиальные. Технические условия»

Соответствует требованиям:

Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования»,

Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»,

Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Регистрационный номер декларации о соответствии:

ЕАЭС № RU Д-RU. РА02.В.70007/21

Вентилятор химстойкий из полиэтилена, уличного исполнения.

Вентилятор радиальный пластиковый. ВРП. Производство Полиюнион.

Корпус вентилятора выполнен из полиэтилена низкого давления ПНД. Рабочее колесо (крыльчатка) из блочного сополимера.

Температура эксплуатации от -50 до +45 С0.

Рама пластик, полиэтилен.
В комплекте с гибкими вставками, виброизоляторами.

Предназначен для перемещения загрязненных газов, содержащих кислотные, щелочные пары, взвесь. По желанию можно укомплектовать устройством плавного пуска.

Примеры готовой продукции:

Отзыв заказчика.

Упаковка вентилятора

Перед отправкой заказчику, вентиляторы проходят дополнительный осмотр на соответствие с конструкторской документации, комплектации (вибрационные изоляторы, гибкие вставки, дополнительные крепежные детали и прочее.)

Затем вентилятор крепится упаковочной лентой на евро поддон, после чего упаковывается пленкой. С вентилятором также отправляется комплект документов:

Паспорт на изделие.

Паспорт на электродвигатель.

Протокол балансировки.

Товарная накладная.

Центробежный вентилятор | Промышленные вентиляторы и воздуходувки

Из нашего обширного ассортимента центробежных вентиляторов мы можем предложить конструкции, удовлетворяющие требованиям широкого спектра применений, где требуется промышленный вентилятор для создания потока воздуха или газа.

Если существует набор требований к вентилятору для конкретного применения, вполне вероятно, что где-то в ассортименте вентиляторов Howden будет конструкция продукта, которую можно использовать или адаптировать для данного процесса. Если ни один из существующих проектов не подходит, у нас есть знания, опыт и способность разработать новое решение продукта, отвечающее требованиям.

Aerofoil

Центробежные вентиляторы с аэродинамическими крыльями подходят для высоких скоростей потока от среднего до низкого давления и работают со всеми потоками воздуха и газа, содержащими умеренное количество эрозионных частиц.

Загрузить брошюру

Alphair Cyclone Series

Осевые шахтные вентиляторы Jetstream (серия AMF) — это мощные осевые вентиляторы, разработанные специально для основной шахтной вентиляции. общее давление. Эта линейка вентиляторов размером от 76 1/2″ до 148″ отличается высокой эффективностью и надежностью.

Подробнее

Американские вентиляторы

Ассортимент центробежных вентиляторов American Fan состоит из вентиляторов для общего движения воздуха, аварийного дымоудаления и, в Великобритании, для взрывоопасных сред ATEX. Цельные выпускные фланцы с монтажными отверстиями и сплошной сваркой входят в стандартную комплектацию. Они разработаны с эксцентриковыми или пружинными стопорными подшипниками для надежной блокировки вала.

Загрузить брошюру

CFi

Линейка CFI разработана на основе проверенных конструкций линеек Centripal, Mistral и Fougal с учетом эффективности продукта и новейших технологий производства.

Процессы: Любое применение

Узнать больше

Covent

Комплект специально разработанных вентиляторов и воздуходувок, предлагающих полный диапазон размеров и конструкций крыльчаток, отвечающих всем требованиям промышленного воздушного движения.

Подробнее

Вентиляторы Garden City

Изделия Garden City разработаны для работы в самых экстремально жарких, агрессивных и сложных условиях. Разнообразный ассортимент вентиляторов и нагнетателей рассчитан на работу при экстремальных температурах до 2000°F.

Узнать больше

Вентиляторы Howden Custom

Обладая более чем 160-летним опытом, мы зарекомендовали себя как лидеры на мировом рынке вентиляторов. Исследования и разработки сыграли жизненно важную роль в создании и поддержании наших продуктов на самом высоком уровне технологий, в частности, с точки зрения эффективности и надежности.

Технологические процессы: Производство электроэнергии (PA, ID, FD и Booster), металлургия (вентилятор BOS, вторичная вентиляция и бустерный газ), вентиляторы гранулирования, любое другое применение

Подробнее

Вентиляторы Howden Donkin

Стандартные центробежные вентиляторы, в том числе одностороннего всасывания, с различными рабочими колесами с радиальными, загнутыми вперед и назад загнутыми лопатками и самоочищающимися рабочими колесами.

Процессы: Вентиляция

Вентиляторы со смешанным потоком Howden

Вентилятор со смешанным потоком (или осевой импульсный) представляет собой экономичную альтернативу осевому вентилятору в ситуациях, когда капитальные затраты и устойчивость к эрозии так же важны, как и энергопотребление .

Процессы: Производство электроэнергии, вентиляция шахт

Центробежные вентиляторы Rotorique®

Центробежные вентиляторы для тяжелых условий эксплуатации с высокими аэродинамическими характеристиками. Радиально-лопастные рабочие колеса с индукторной секцией на входе.

Технологические процессы: Производство электроэнергии, чугун и сталь (вентилятор BOS, вентилятор для агломерации), очистка сточных вод, химические процессы

Одно- и двухступенчатые центробежные воздуходувки серии T

Центробежные воздуходувки серии T оснащены лопатками с загнутыми назад лопатками (из цельного стального листа) и параллельная боковая пластина. Благодаря своей прочности, особому дизайну и высокой производительности они подходят для использования во многих отраслях промышленности.

Процессы: Производство электроэнергии (нагнетатель котлов с псевдоожиженным слоем), металлургия и сталь (газодувка), нефть и газ (нагнетатель воздуха для сжигания отходов, пусковой нагнетатель, газодувка)

Вентиляторы Technopal®

Часть нашего Solyvent ассортимент, вентиляторы Technopal® спроектированы и изготовлены в соответствии со спецификациями клиентов, большой установленной базой, проверенными техническими характеристиками и надежной конструкцией, экспертной группой поддержки продукции.

Процессы: Производство цемента, производство чугуна и стали, разведка и добыча нефти и газа, нефтехимия и нефтехимия
