Тяжелый фрезер своими руками

Все привыкли к тому, что самодельный фрезеры с ЧПУ легкие и представляют собой механизмы для обработки дерева, в крайнем случае — для гравировки металла.

Но в этой статье речь пойдет об изготовлении ЧПУ станков для обработки стали.

Посмотрите на картинку выше, впечатляет, не правда ли? Вот об изготовлении таких красавцев мы и будем вести речь ниже.

Всякое изготовление самодельных станков, как ЧПУ, так и обычных начинается с проектирования.

Программы можно использовать любые, благо сейчас есть выбор, от SketchUp до Autodesk Fusion 360 и другого ПО. Практически ко всем ним можно найти библиотеки готовых деталей и материалов. И вам не придется отрисовывать тот же профиль, рельсы или крепеж для шагового двигателя.

Многие программы 3D моделирования позволяют создать связи механизмов между собой и посмотреть — как будет работать готовое устройство.

Если кто то думает, что сделать самодельный ЧПУ фрезер для обработки металла — это бюджетное решение, то стоит вас разочаровать! Да, тяжелый фрезер выйдет дешевле, чем его продающаяся в магазине версия, но, все равно придется вложиться финансами и не мало, так как при изготовлении используются массивные заготовки из стали.

Тяжесть — это хорошо, тяжесть — это надежно! (с) Именно так! Для станкостроения массивность деталей имеет решающее значение, а все потому, что чем массивнее деталь и толще металл в заготовке, тем меньше будет влияние изгибающей нагрузки передающейся от фрезы при работе станка.

Рама самодельного фрезера изготавливается из профильной трубы, оцените размеры профтрубы — такие используются при строительстве многоэтажных домов!

Соединение заготовок рамы производится с помощью сварки. Если решите повторить — то помните, сначала прихватываем со всех сторон, проверяем и павим геометрию, а уже затем провариваем.

Это делается таким образом потому, что, если начать проваритваь сразу, то шты будут изгибать конструкцию, геометрия & quot;поплывет» и на восстановление параллельности и перпендикулярности уйдет много времени и сил. А в некоторых случаях и вовсе — проще выбросить поведенную сварочными швами конструкцию и сделать заново.

Сваривать основание лучше полуавтоматом, но можно и обычной электродной сваркой.

Когда основание готово, можно заняться изготовлением осей. На мощную пластину наносится разметка отверстий, засверливается, нарезается резьба и устанавливаются рельсовые направляющие.

Стоит отметить, плоские рельсовые направляющие наиболее предпочтительны для изготовления мощного ЧПУ фрезера, так как они меньше подвержены деформации во время работы.

При установке необходимо добиться параллельности направляющих, иначе при движении осей они будут подклинивать, а это грозит быстрым износом и искажениями в готовых деталях обрабатываемых на станке.

Проще всего проверять параллельность с помощью часового индикатора — катаем его по одной оси и подправляем вторую ось добиваясь четкого нуля на индикаторе при движении по всему ходу оси.

Как я уже писал выше — тяжесть это хорошо! Но для сборки придется воспользоваться лебедкой или закрепленным на стреле блоком уменьшающим усилие по подъему тяжести.

Электронику управления ЧПУ станком лучше всего собрать на небольшом самодельном щитке. Можно использовать и готовый из магазина, но в самодельном тоже нет ничего сложного — кусок фанеры и динрейки.

Преимущество щитка в том, что все провода будут аккуратно распределены между собой, не создавая хаоса в виде спагетти. если возникнет какая либо проблема с электроникой ее легко будет локализовать.

Где разместить ПК для управления самодельным фрезером по металлу — вопрос удобства. Как вариант — можно сделать небольшую передвижную стойку с монитором, полочкой под мышку и клавиатуру и тумбочкой под сам ПК.

Теперь о самом главном — шпинделе для мощного фрезерного станка по металлу.

Для того что бы хорошо и бвстро обрабатывать металл необходим мощный мотор и это не обсуждается.

Он должен и нагрузки выдерживать и мощности иметь достаточно, что бы не завязла фреза при обработке стали. Да и для уменьшения погрешностей необходимо использовать не патрон, а фрезы с конусом Морзе.

А вот крепеж шпинделя — самодельный.

Режется, варится, красится и крепится на ось Z.

Как говорится — мощному фрезеру и шпиндель мощный! Если планируются долговременные работы на фрезерном станке, то необходимо озадачится и организацией охлаждения шпинделя.

Активное охлаждение не только позволит увеличить срок службы фрезерного шпинделя, но и позволит увеличить скорость работы станка за счет его непрерывной работы.

Шпиндель закреплен, можно начинать проверку станка.

Если станок собран без косяков и вся электроника настроена, то точность его работы превзойдет самые смелые ожидания.



Посмотрите видео работы станка и его сборку.

Согласитесь, такой самодельный фрезер с ЧПУ оправдывает вложения на его сборку! Времени и материалов(причем совсем небюджетных) потребуется немало,но и результат получается достойным!

Конечно, при желании кое какие детали можно и удешевить, не все детали испытывают нагрузку, а значит и не везде нужна сталь, в иных местах можно использовать и пластик, при этом, часть деталей сложной формы можно напечатать на 3D принтере.

Этот фрезерный станок с ЧПУ сделан с использованием деталей напечатанных на 3D принтере, на его работе — точности и скорости обработки заготовок, это никак не сказывается.

Вы можете выбрать любой путь построения своего ЧПУ фрезера для гаража или мастерской — сделать полностью стального монстра или разбавить сталь пластиком.

Самодельный ЧПУ станок

Фрезерный станок по металлу с ЧПУ своими руками + Фото 10

В нынешнее время существует огромное количество приспособлений и станков, которые осуществляют фрезеровочную деятельность. Можно обрабатывать практически все металлы, которые пригодны для тех или иных работ. Можно купить новый инструмент, а можно собрать точно такой же своими руками. Но двигатель прогресса шагает вперёд. Вместе с тем, использование простого ручного станочка становится нецелесообразным. На сегодняшний день, всё технологическое оборудование оснащено числовым программным обеспечением. Ниже будет представлена информация о фрезерном оборудовании по металлу с ЧПУ.

Содержание

  • 1 Общие понятия
    • 1. 1 Предназначение
      • 1.1.1 Разновидность
      • 1.1.2 Конструкция самодельного станка по металлу ЧПУ
      • 1.1.3 Принцип работы
      • 1.1.4 Сборка по чертежам своими руками
      • 1.1.5 Наладка оборудования
    • 1.2 Техника безопасности
    • 1.3 Видео обзоры

Автоматическое управление консолью с фрезой или порталом с фрезером позволяет получить самые точные детали из металла, сделать различные пазы, отверстия, обработка сложных контуров и многое другое. Как правило, под обработку попадает чёрный и цветной металл. Для обработки металлических изделий используют различные фрезы.

Совет: Для обработки металла более большой толщины следует собирать конструкцию прочнее, чтобы не допустить поломки оборудования!

Предназначение

Прямое назначение фрезеровочного оборудования — это обработка металла и изготовление различных металлических деталей и изделий. Существует огромное множество агрегатов для фрезерной обработки металла. Однако, различные модификации фрезерных установок, будь то на производстве или в домашних условиях, работают по одинаковому принципу. А также имеют очень похожие конструкции. Ниже мы рассмотрим все разновидности такого оборудования.

Разновидность

Стационарный фрезерный станок с ЧПУ

Бытовой фрезерный станок по металлу с ЧПУ

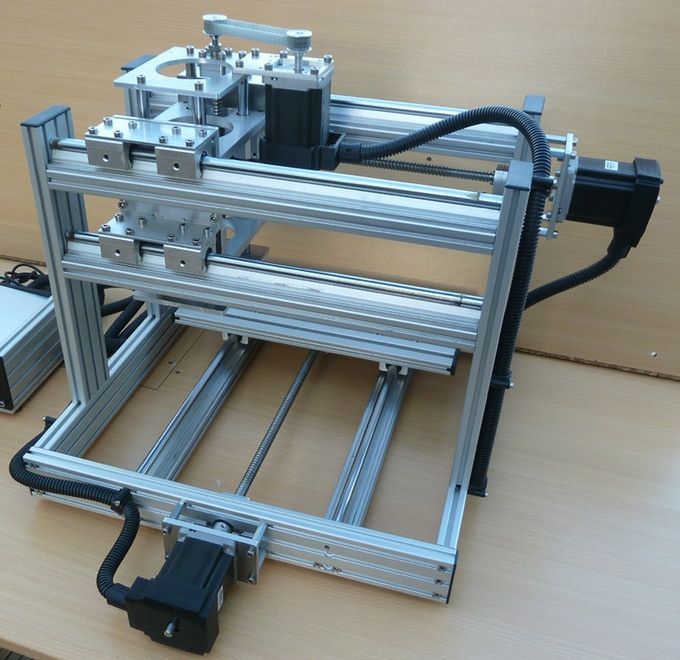

Настольный фрезерный станок с ЧПУ

Самодельный фрезерный станок по металлу с ЧПУ

Станки по обработке металла различаются на несколько категорий:

Стационарное оборудование

Располагается на производствах и предназначено для масштабного производства. Как правило, имеют огромный вес и размеры конструкции. Такие приспособления способны обрабатывать толстый металл больших размеров.

Бытовое оборудование

В готовом виде, которые можно с лёгкостью приобрести в интернет — магазине. В основном применяются в быту, для изготовления тех или иных, необходимых изделий или деталей. Имеют небольшие размеры, что даёт возможность расположить такой инструмент в любом месте. Такие приспособления способны производить мелкие детали, для каких — либо механизмов. Для работы используется не толстый материал, чтобы добиться более точной обработки.

Настольные

Такой вид станков применяется как на производствах, так и в быту. Имеют преимущественно малые размеры и не подходят для обработки толстых материалов. В отличие от бытовых станков, на данном станочке можно обрабатывать чуть более толстый материал. Однако размеры заготовок не должны превышать размеры рабочего стола, чтобы фреза или шпиндель могли свободно передвигаться по всей площади обрабатываемой заготовки. За счёт жёсткой конструкции, есть возможность производства серийными партиями. При этом качество получаемой продукции будет замечательным.

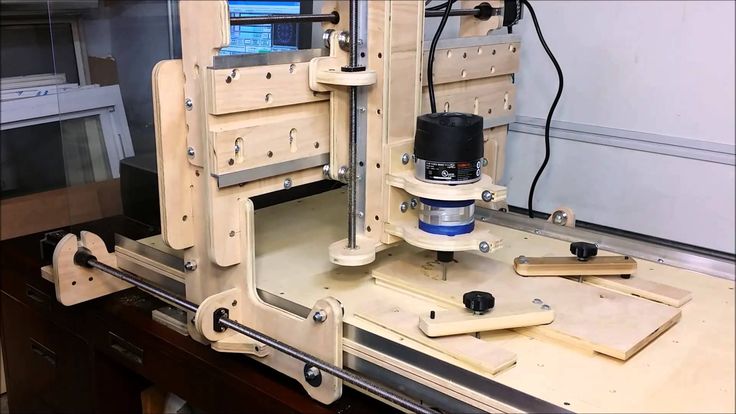

Самодельные

прототипы бытовых и настольных, созданные из подручных средств, что существенно экономит семейный бюджет, а также установочное место. Такие приспособления способны заменить бытовые станки. Обработка металла целиком и полностью зависит от жёсткости всей конструкции. С помощью такого аппарата можно изготовить различные детали, предназначенные для механизмов, сделать отверстия в заготовке и многое другое. В домашнем пользовании такой инструмент незаменим.

Совет: В не зависимости от выбранной модели, необходимо определиться, что вы будете делать на этом станке, какой материал будете обрабатывать. В зависимости от этого следует подумать о жёсткости конструкции!

Теперь, когда вы имеете хоть какое — нибудь представление о таком оборудовании, можно рассмотреть конструкцию и сборку самодельного фрезерного станка. Если бюджет ограничен, то достаточно подобрать подходящие элементы для вашего детища и заказать электронику для полноценной работы. Если же у вас есть компьютер, достаточно будет установить профессиональную программу для направленной работы. Эти программы существуют в свободном доступе на просторах интернета. Самые распространённые программы — это:

  1. Mach4
  2. ArtCAM
  3. Machine
  4. Kcam4

Это ещё не все программы. Их очень много.

Конструкция самодельного станка по металлу ЧПУ

Основные детали фрезерного станка по металлу с ЧПУ

Основные элементы такого станка перечислены на фото. Перечислим их:

ШВП оси Z — шарико — винтовая передача

Предназначена такая передача для конвертирования вращательных движений в возвратно — поступательные движения и в обратном направлении.

Вертикальные направляющие

Предназначены для осуществления движения портала со шпинделем по вертикали.

Поперечные направляющие

Предназначены для движения рабочего стола вправо и влево.

Продольные направляющие

Они располагаются непосредственно на станине станка и позволяют двигаться по ним рабочему столу и всей колонне.

Колонна, как правило, в этом элементе станка располагается противовес, который предназначен для компенсации веса шпиндельного узла.

Основание

Самая главная часть станочного оборудования, на котором располагается вся оснастка.

Шпиндель

Рабочая часть узла, которая, посредством закреплённой в нём фрезы, производит обработку металлических заготовок.

Рабочий стол

Это плоскость, на которой непосредственно производятся фрезеровочные работы.

Как правило, на таких станках ещё используют систему охлаждения фрезеровочного инструмента, которая предназначена для предотвращения перегрева фрезы и шпиндельного узла.

Теперь зная конструкцию основных элементов агрегата, можно рассмотреть принципы работы станочного узла.

Совет: Для экономии вашего бюджета, при создании собственноручных фрезерных, можно брать принтерные каретки.

Принцип работы

Как уже говорилось, любой фрезерный станок, оснащённый программным обеспечением, работает непосредственно по командам, посылаемым с компьютера. Всё чаще используют электронику фирмы Arduino. Специальная программа, в которой создаётся будущее изделие, с точностью и наоборот рассчитывается в специальные G — коды, в свою очередь которые распознаёт контроллер и распределяет сигналы на шаговые двигатели. ШГ (шаговые двигатели) по заданной программе перемещают шпиндель или фрезер по нескольким плоскостям, проектируя на заготовке заданную деталь посредством фрезы.

Как видно, процесс этот довольно не сложный. Главное произвести правильную сборку и установку, а также программного управления и электроники. Рассмотрим ниже процесс сборки фрезеровочного аппарата.

Совет: В процессе сборки, одним из главных процессов, за которым необходимо следить, является скольжение по направляющим. Ведь если не обеспечить плавного скольжения, что происходит при неправильной сборке, можно сломать станок при запуске или испортить все металлические заготовки.

Сборка по чертежам своими руками

Начало сборки фрезерного станка

Промежуточный этап сборки

Заключительный этап сборки

Рассмотрим схему с размерами и разберёмся, какие элементы и куда крепятся, а также как сделать самодельный станок своими руками. Кстати, полную инструкцию по сборке можно скачать бесплатно здесь. Разберём основные этапы сборки:

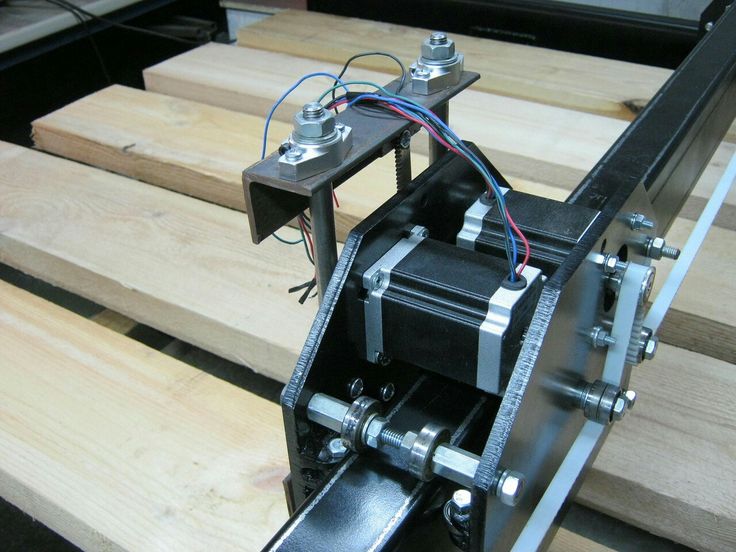

Начало сборки

Первым и главным этапом сборки вашего агрегата является сборка станины. Ведь именно на ней должен располагаться станок и его комплектующие элементы. К ним относится станина, направляющие и крепёжные элементы. Главное убедиться, что станина имеет довольно прочный каркас и стоит прочно на плоской поверхности.

Промежуточный этап сборки

В этом этапе производится установка консоли фрезера, колонны, шаговых двигателей и остальных направляющих. В данном процессе главное, чтобы скольжение по направляющим было гладким и плавным. А также, необходимо проверить работу и крепление всех механизмов. После этого можно смело переходить к следующему этапу сборки. В инструкции будет наглядно показано, какие детали, какое их количество будет необходимо для данного этапа сборки.

Заключительный этап

На данном этапе проверяется работоспособность всего фрезерного узла в целом. Скольжение по направляющим, работа шаговых двигателей и т.д. По завершении сборки важным и неотъемлемым этапом является установка электроники на станок.

Установка контроллера и программного обеспечения на компьютер

Схема контроллера представлена ниже. На ней представлена полная цепочка разветвлений от контроллера к шаговым двигателям, к компьютеру, к различным датчикам.

Схема контроллера

После того, как все вышеуказанные этапы успешно пройдены, можно приступать к первому запуску станочного оборудования и первому пропуску металлической заготовки.

Наладка оборудования

Перед первым запуском необходимо установить все необходимые драйвера и программу на компьютер или ноутбук. Конечно же, программа располагается в свободном доступе в интернете. Поэтому, когда программа установлена на ПК, следует загрузить в неё нужные эскизы для изготовления деталей или необходимых элементов (выемок, пазов, отверстий различных диаметров и многое другое). Когда всё сделано, можно загружать материал на рабочую поверхность и приступить к подбору непосредственного инструмента — фрезы, для последующей обработки металла.

Когда фреза подобрана, можно проводить первый прогон на вашем станочке.

Совет: При обработке металла, необходимо задать тонкое снятие металлического слоя, чтобы не сжечь фрезу и материал.

Когда всё выполнено, можно смело начинать работать на вашем изобретении. Однако, без соблюдения правил безопасности ни в коем случае нельзя даже притрагиваться к станку без ознакомления правил и техники безопасности.

Техника безопасности

Все правила и техники безопасности одинаковы, однако, при работе с металлом они должны быть особенным. Рассмотрим их ниже:

  • При работе с металлом самым главным средством защиты является защита от металлической стружки, чтобы она случайно не попала в глаза.
  • Нельзя допускать перегрева фрезерного узла, в противном случае она может разлететься и причинить серьёзный вред вашему здоровью.
  • Строго настрого должна присутствовать система охлаждения фрезы.
  • Вся электроника и станок должны иметь заземление.
  • Дети не должны находиться в свободном доступе к станку, ведь если станок будет работать, стружка может отскочить в лицо ребёнка.
  • В электрической сети должны присутствовать автоматические пакеты, чтобы предотвратить пожар при коротком замыкании.

Полный список всех правил безопасности можно найти в интернете. Задав соответствующий запрос в поисковой строке.

Видео обзоры

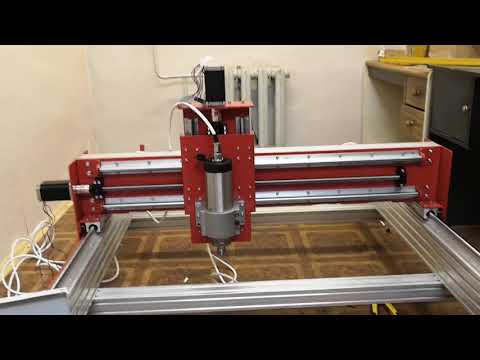

обзор фрезерного станка с ЧПУ по металлу

Видео обзор по сборке

Видео обзор бюджетного примера

Видео обзор изготовления изделий на станке с ЧПУ

лучших фрезерных станков с ЧПУ с открытым исходным кодом: сборка своими руками [2023]

Фрезерные станки с ЧПУ считаются открытым исходным кодом, если их общая сборка, включая список деталей, стоимость, схемы и т. собственная сборка машин на заказ. Эти машины иногда также используют контроллеры ЧПУ и программное обеспечение с открытым исходным кодом.

В этой статье рассказывается о фрезерных станках с ЧПУ с открытым исходным кодом и рассматриваются лучшие маршрутизаторы с ЧПУ с открытым исходным кодом.

Что в этой статье?

  • Что такое фрезерный станок с ЧПУ с открытым исходным кодом?
  • Лучшие фрезерные станки с ЧПУ с открытым исходным кодом
  • Часто задаваемые вопросы

MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Что такое фрезерный станок с ЧПУ с открытым исходным кодом?

Иногда вы можете найти идеально собранный фрезерный станок с ЧПУ от производителя, но присмотревшись, вы обнаружите, что в нем отсутствуют некоторые функции, необходимые для вашего приложения обработки.

С этой проблемой сталкиваются многие машинисты. Затем они вынуждены соглашаться на обновления ЧПУ от производителя и в конечном итоге тратят много денег на один станок.

Одним из решений этой проблемы является создание собственной машины. Поскольку все машинисты не инженеры, каждый не может построить машину с нуля.

Лучше всего подойдет фрезерный станок с ЧПУ с открытым исходным кодом. Это машины, созданные профессионалами с открытым исходным кодом, чтобы любой мог скопировать сборку.

Поскольку вы знаете свои потребности в обработке, вы можете настроить эти сборки в соответствии с вашими требованиями.

Учтите, что эти сборки будет непросто сделать. Если вы презираете сборку готового станка с ЧПУ, вам наверняка не понравится сборка фрезерного станка с ЧПУ из открытого исходного кода.

Создание фрезерного станка с ЧПУ из открытого исходного кода — долгий процесс, и вам придется потратить много времени на исследования, взлом и исправление вещей.

Так же, как и маршрутизаторы с ЧПУ с открытым исходным кодом, вы также можете найти программное обеспечение для ЧПУ с открытым исходным кодом для управления вашими станками с ЧПУ.

Лучшие фрезерные станки с ЧПУ с открытым исходным кодом в 2023 году

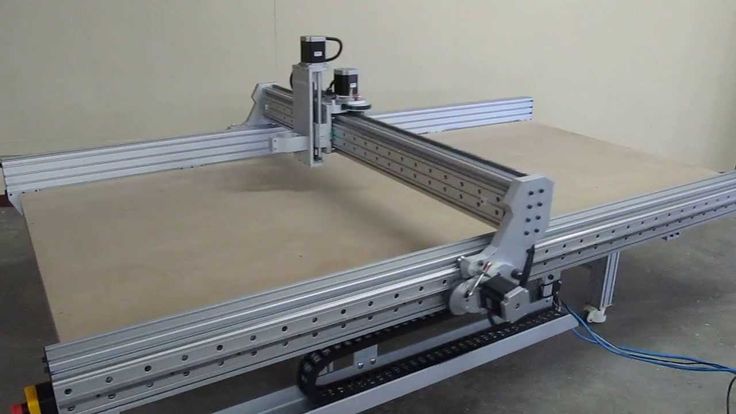

Open Source CNC Router Build
1. OpenBuilds Check
2. Maslow Check
3. BuildYourCNC Check
4. Indymill Чек
5. RS-CNC Check
6. MEKANIKA CNCATER
6. MEKANIKA CNCCATERS
6. MEKANIKA CNCATER
6. MEKANIKA CNCATER
6. MEKANIKA CNC.0055 Check
7. Joe’s CNC machines Check
Best Open Source CNC Routers

1. OpenBuilds CNC Routers-Best Overall Open Source CNC Router

OpenBuilds is the CNC leader in open-source конструкции. OpenBuilds — это нью-йоркская компания CNC, которая сделала свои аппаратные и программные продукты открытыми.

Это проект сообщества, и они создают продукты с помощью краудфандинга.

LEAD CNC и C-Beam — их серии фрезерных станков с ЧПУ. Среди них большую популярность имеют станки LEAD CNC.

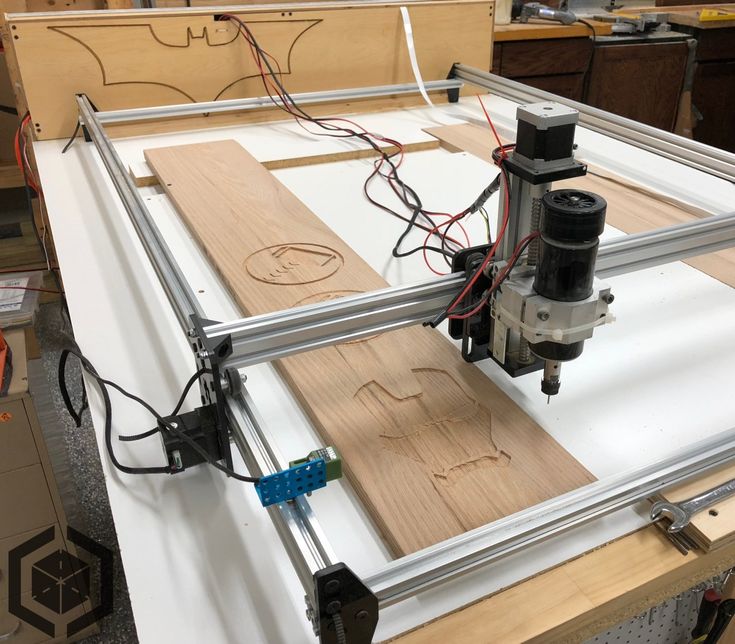

OpenBuilds LEAD 1010 Фрезерование хвойных пород с ЧПУ (Источник: OpenBuilds)

Все эти станки сделаны с открытым исходным кодом, и вы можете скачать список деталей с их веб-сайта.

Фрезерные станки LEAD с ЧПУ и C-Beam лучше всего подходят для работы с литым акрилом, деревом и цветными металлами, такими как алюминий, бронза и т. д. настроить его дальше, вы также можете получить эти машины непосредственно от них.

Вы также можете ознакомиться с некоторыми идеями сборки, предложенными сообществом, на веб-сайте OpenBuilds.

Openbuilds также имеет свой собственный контроллер ЧПУ, программное обеспечение и другие аксессуары, которые находятся под лицензией с открытым исходным кодом.

Если вы ищете большое сообщество для взаимодействия, чтения подробной документации и вдохновения множеством творческих сборок машин, вам обязательно нужно добавить Openbuilds в свой список.

Проверить станки OpenBuilds

2. Maslow

Завершено Maslow CNC build

Станки с ЧПУ Maslow являются результатом коллективного сотрудничества большого сообщества.

Все идеи по сборке станков в рамках Maslow CNC сделаны с открытым исходным кодом, и многие производители используют эти ресурсы с открытым исходным кодом для создания и продажи своих собственных комплектов Maslow CNC.

Большой формат и уникальная конструкция выделяют фрезерные станки с ЧПУ Maslow среди других фрезерных станков с ЧПУ.

Позволяет работать с листовыми заготовками 4х8. Оригинальный комплект Маслоу от MakerMade – популярный выбор среди многих машинистов.

Их последняя модель — Маслоу М2. Он построен, чтобы преодолеть недостатки передовой модели.

Рама Маслоу остается сбоку под углом, а салазки в сборе удерживаются на доске под действием силы тяжести.

Если салазки в сборе имеют недостаточный вес, это может привести к неточности позиционирования фрезера, что приведет к неравномерному резу. Тогда вам придется добавить больше веса, чтобы стабилизировать его.

В конструкции трансмиссии Маслоу используются цепи, звездочки и двигатели постоянного тока для перемещения узла салазок через станину по осям X и Y.

Передача по оси Z работает с использованием механизма ходового винта. Чтобы обеспечить плавный ход по оси Z, на салазках установлены линейные направляющие для лучшей поддержки.

Если вы планируете создавать все с нуля, посетите страницу Maslow CNC на GitHub. В нем есть все файлы дизайна, информация о схемах, прошивка и управляющее программное обеспечение.

Посетите Maslow

3. BuildYourCNC

3D-представление фрезерного станка с ЧПУ Fabricator Pro от BuildYourCNC (Источник: BuildYourCNC)

BuildYourCNC занимается сборкой станков с ЧПУ своими руками и продажей этих чертежей любителям.

Их чертежи фрезерных станков с ЧПУ доступны в настраиваемых размерах с возможностью включения лазерного модуля и 4-й оси.

Если вам нужен индивидуальный фрезерный станок с ЧПУ, но вы не хотите собирать его самостоятельно, BuildYourCNC создаст его для вас в соответствии с вашими требованиями.

Покупка чертежей намного дешевле. Они предоставят планы в виде 40-50-страничного документа размером 24 x 36 дюймов.

Содержит информацию о необходимых строительных материалах в целом и узлах, чертежи, разрезные листы, электрические схемы, инструкции по сборке и т. д.

Детали на разрезанных листах расположены в масштабе 1×1. Таким образом, вы можете положить листы поверх материала, чтобы вырезать его.

На нем также очень подробно показаны кабельные и проводные трассы. Они имеют цветовую маркировку для легкой идентификации.

Планы сборки фрезерного станка с ЧПУ от BuildYourCNC предназначены для всех, кто хочет построить свой собственный станок с профессиональным подходом.

Это также отличный вариант для образовательных приложений, чтобы освоить мехатронику и структурные системы машин.

Посетите сайт BuildYourCNC

4. IndyMill

Фрезерный станок с ЧПУ IndyMill (Источник: Indystry)

IndyMill — популярный фрезерный станок с ЧПУ с открытым исходным кодом, разработанный Никодемом Бартником в рамках его инициативы Indystry.CC.

Он перечислил все важные сведения о машине в списке деталей, инструкциях по сборке, файлах дизайна DXF и STL, видео, изображениях и т. д.

Некоторые детали необходимо изготовить на 3D-принтере. Если у вас нет доступа к 3D-принтеру, вы можете купить детали, напечатанные на 3D-принтере, в IndystryCC.

Он также перечислил некоторые функции, такие как крышки шарико-винтовой передачи, аварийный выключатель, концевой выключатель, пылезащитный башмак шпинделя и мощный двигатель шпинделя в качестве обновлений. Таким образом, базовый дизайн предназначен для будущих обновлений.

IndyMill использует специально созданный шилд Arduino CNC под названием IndyShield. Если вам удобно работать с печатными платами, вы можете загрузить файл печатной платы и самостоятельно сделать копию IndyShield.

Чтобы завершить сборку печатной платы, вам необходимо собрать ее с такими компонентами, как винтовые клеммы, разъемы 12C и т. д. Подробная информация о деталях и инструкции по сборке представлены на веб-сайте.

Посетите Indystry.CC

5. RS-CNC

Маршрутизатор RS-CNC (Источник: MakerFr)

RS-CNC — это фрезерный станок с ЧПУ с открытым исходным кодом от MakerFr. Это модернизированная версия их предыдущей модели R-CNC.

Машину можно построить из металлических рам и других деталей, которые можно распечатать на 3D-принтере. RS-CNC32 — более новая модель с более совершенной электроникой.

Он поддерживает 4 оси, имеет подключение к WiFi, и вы можете управлять машиной в автономном режиме с помощью сенсорного TFT-экрана.

Интересно, что вы можете собрать эту новую модель менее чем за 600 долларов, что сравнительно дешевле, чем покупка готовой машины с аналогичной конфигурацией.

Если вашему приложению не требуются эти функции, вы можете дополнительно сократить расходы примерно на 150 долларов.

Вы можете связаться с сообществом через форум на их веб-сайте для получения технической поддержки по сборке.

Компания MakerFr разместила на своем веб-сайте подробную информацию о списке деталей, процессе сборки, принципиальных схемах, настройке прошивки и т. д., чтобы максимально упростить процесс сборки.

Посетите MakerFr

6. Фрезерные станки с ЧПУ Mekanika

Фрезерный станок с ЧПУ Mekanika (Источник: Mekanika)

Mekanika — бельгийский производитель станков с ЧПУ. Они сделали все свои продукты с открытым исходным кодом. Это включает в себя фрезерный станок с ЧПУ Mekanika Evo и фрезерный станок с ЧПУ Mekanika Pro.

Вы можете проверить эти проекты на сайте Wikifactory. Оттуда вы можете загрузить файлы САПР, принципиальные схемы, файлы программного обеспечения, списки деталей, таблицы сметной стоимости и т. д.

Обе эти машины имеют жесткую конструкцию с алюминиевыми рамами и стальными пластинами. В них также находится контроллер на базе Raspberry Pi.

Что касается возможности подключения, в конструкции используются варианты WiFi, Bluetooth и Ethernet. Станки будут работать с управляющим программным обеспечением PlanetCNC.

Если вам нравится сборка машины по умолчанию и вы не хотите ее дополнительно настраивать, вы также можете получить машину напрямую от Меканики, не собирая все самостоятельно.

Интересно Меканика предоставляет 5-летнюю гарантию на купленные у них станки.

Посетите Меканику

7. Станки с ЧПУ Джо

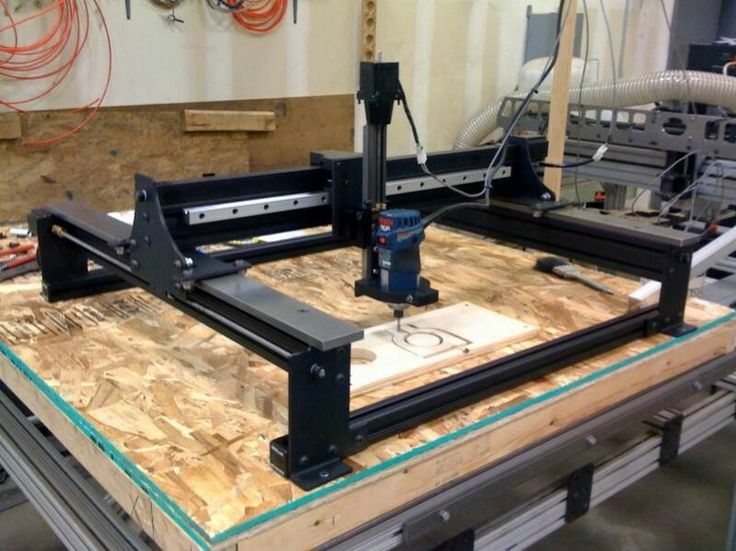

Станки с ЧПУ Джо

Джо выступил с инициативой создания ЧПУ Джо в качестве форума, на котором производители могли бы взаимодействовать и творить.

Это закрытый форум только для членов. Вы можете присоединиться к нему, купив план для любой их машины.

Как только вы получите доступ, вы сможете просматривать планы для других машин и загружать множество файлов дизайна.

Joe’s CNC Forum уделяет основное внимание своим станкам. Evo — их самый популярный фрезерный станок с ЧПУ. Hybrid 4×4 и Titan — это другие сборки фрезерных станков с ЧПУ, которые у них есть.

В дополнение к чертежам они также предлагают наборы, такие как направляющие оси Z и наборы кареток осей XY, которые помогут вам легко создавать детали машин.

Если вы любите много читать о станках с ЧПУ и общаться с сообществом, имеющим схожие интересы, вы можете попробовать Joy’s CNC.

Поскольку у них есть специальный форум с обширной информацией об их машинах, я предлагаю вам сначала проверить их машины. Если вам нравится то, что вы видите, вы можете купить план сборки.

Посетите Joe’s CNC

Часто задаваемые вопросы (FAQ)

Сколько стоит самодельный фрезерный станок с ЧПУ?

Стоимость фрезерного станка с ЧПУ «сделай сам» зависит от различных факторов, таких как рабочая зона, шпиндель, линейные приводы, контроллер и т. д. Как правило, фрезерный станок с ЧПУ начального уровня может стоить от 200 до 10 000 долларов в зависимости от ваша установка. Ориентировочная цена простого фрезерного станка с ЧПУ «сделай сам» с 3-осевой настройкой составляет 500 долларов.

Дешевле построить или купить фрезерный станок с ЧПУ? Как лучше?

Создать фрезерный станок с ЧПУ дешевле, чем купить его. При самостоятельной сборке фрезерного станка с ЧПУ вы можете потратить деньги с пользой, выбрав только те детали и функции, которые вам нужны для резки. Кроме того, вы будете иметь больше возможностей для получения запасных частей, чтобы ваша машина продолжала работать. Готовые фрезерные станки с ЧПУ могут иметь дополнительные функции, которые вы никогда не используете, это увеличивает цену. Кроме того, вам придется зависеть от производителя запасных частей.

Может ли фрезерный станок с ЧПУ окупить себя?

Да, фрезерный станок с ЧПУ может окупить себя, если правильно его использовать. Создавайте креативные и требовательные продукты и продавайте их по конкурентной цене. Как только вы получите достаточный доход, попробуйте увеличить количество, это поможет вам получить большую прибыль от дохода.

Должен ли я купить или построить фрезерный станок с ЧПУ?

Если вам нужен фрезерный станок с ЧПУ, вы можете задать себе вопрос: стоит ли покупать или строить фрезерный станок с ЧПУ? Вы бы предпочли купить комплект фрезерного станка с ЧПУ, чтобы собрать фрезерный станок с ЧПУ своими руками, или вы бы просто купили комплект? фрезерный станок с ЧПУ?

В настоящее время использование гравировальных станков с ЧПУ занимает все большую долю в современной деревообрабатывающей промышленности. Как мы все знаем, гравировальный станок с ЧПУ состоит из полного комплекта гравировального станка с ЧПУ, который состоит из различных частей гравировального станка с ЧПУ. Качество и срок службы комплекта станков с ЧПУ определяют качество и срок службы всего гравировального станка с ЧПУ. Независимо от того, покупаете ли вы полный фрезерный станок с ЧПУ или фрезерный станок с ЧПУ своими руками, вам нужно выбрать правильный комплект фрезерного станка с ЧПУ и детали фрезерного станка с ЧПУ.

В этой статье кратко представлены комплекты фрезерных станков с ЧПУ, которые в основном используются при создании фрезерных станков, а также преимущества и недостатки приобретения комплектного фрезерного станка с ЧПУ , чтобы вы могли быстрее принять решение.

Купить комплект фрезерного станка с ЧПУ или купить комплектный фрезерный станок с ЧПУ

Плюсы и минусы покупки комплекта фрезерного станка с ЧПУ

  • Преимущество
  1. Вы можете выбрать комплект фрезерного станка с ЧПУ в соответствии с вашими конкретными требованиями к обработке. Вам не нужно платить за функции, которые вам не нужны.
  2. Покупка комплекта фрезерного станка с ЧПУ вместо всего станка может сэкономить много денег.
  3. Сборка комплекта фрезерного станка с ЧПУ и отладка фрезерного станка с ЧПУ «сделай сам» может действительно потренировать ваши практические способности.
  4. После завершения фрезерного станка с ЧПУ DIY вы можете получить сильное чувство удовлетворения и выполненного долга.

  • Недостатки
  1. Сначала вам нужно придумать и спроектировать модель или тип машины. Это требует от вас хорошего знания станков с ЧПУ, что довольно сложно для новичков.
  2. Чтобы выбрать, купить и собрать все необходимые комплекты ЧПУ, требуется много времени и усилий.
  3. В дополнение к комплекту фрезерного станка с ЧПУ следует также приобрести другие мелкие вспомогательные детали или инструменты, такие как провода, соединители, болты, гайки и т. д. Сборка всех комплектов фрезерного станка с ЧПУ или деталей фрезерного станка с ЧПУ также требует определенных технических знаний и навыков.
  4. Фрезерный станок с ЧПУ DIY может иметь небольшой размер, например 3040, 3018, 6090, 1212 и т. д., с простыми функциями. Невозможно выполнить тяжелую или длительную работу по резке и гравировке.

Плюсы и минусы покупки комплектного фрезерного станка с ЧПУ

  • Преимущество
  1. Комплектный гравировальный станок с ЧПУ тяжелой конфигурации может выполнять крупномасштабные, долгосрочные и высокоинтенсивные работы.
  2. Перед покупкой всей машины найдется тот, кто ответит на все ваши вопросы. Он/она также может представить и порекомендовать комплекты фрезерных станков с ЧПУ, отвечающие вашим конкретным потребностям.
  3. Вы можете сообщить производителю станков с ЧПУ все свои требования вместо того, чтобы придумывать и проектировать станок самостоятельно. Таким образом, вы можете приобрести все комплекты фрезерных станков с ЧПУ и другие вспомогательные детали для фрезерных станков с ЧПУ в одном месте.
  4. Подписание договора купли-продажи с производителем станков с ЧПУ может лучше защитить ваши права.
  5. Полный деревообрабатывающий гравировальный станок с ЧПУ был установлен, отлажен и протестирован перед отправкой с завода. Вы просто собираете машину после ее получения.
  6. Безупречное послепродажное обслуживание может решить все проблемы, с которыми вы столкнетесь в процессе использования полного комплекта деревообрабатывающих гравировальных станков.

  • Недостатки
  1. Это может стоить больше, чем покупка комплекта фрезерного станка с ЧПУ.
  2. Комплектный гравировальный станок с ЧПУ может иметь некоторые функции, которыми вы не часто пользуетесь.
  3. Если вы покупаете у иностранного производителя станков с ЧПУ, вам также необходимо оплатить дополнительные перевозки, таможенные сборы и т. д., а производство и доставка занимает много времени.
  4. Если вы являетесь ненадежным производителем станков с ЧПУ, вы получите некачественную продукцию, и вам может быть сложно защитить свои права. Поэтому необходимо потратить время и силы на поиск подходящего производителя станков с ЧПУ.

Подводя итог

Как упоминалось выше, покупка комплекта фрезерного станка с ЧПУ или всего станка с ЧПУ имеет свои преимущества и недостатки. Но, на мой взгляд, покупка комплектного станка имеет больше преимуществ, чем покупка комплекта фрезерного станка с ЧПУ.

Если вы не возражаете против проблем, у вас достаточно времени и технических знаний, и вы хотите сделать фрезерный станок с ЧПУ своими руками, то покупка комплекта фрезерного станка с ЧПУ может быть хорошим выбором. Он может проявить ваши дизайнерские способности и практические способности в процессе сборки деталей фрезерного станка с ЧПУ. В то же время, это может сэкономить вам много денег.

Покупка комплекта фрезерного станка с ЧПУ и самостоятельная сборка деталей фрезерного станка с ЧПУ может подходить только для небольших или простых станков. Поэтому, если вы увлекаетесь или просто хотите сделать домашний фрезерный станок с ЧПУ, покупка комплекта фрезерного станка с ЧПУ достаточна для удовлетворения ваших потребностей.

Однако, если у вас есть фабрика или мастерская, занимающаяся массовым производством, то комплектный гравировальный станок с ЧПУ может быть вашим лучшим выбором. Вся машина имеет строгий процесс производства и тестирования, чтобы обеспечить ее отличное качество и стабильную работу. Даже если вы являетесь крупной компанией по производству мебели с высокой производительностью, гравировальный станок с ЧПУ также может выполнять долгосрочные, тяжелые и высокопрочные работы по резке. Полный гравировальный станок с ЧПУ имеет множество спецификаций на выбор и может быть настроен в соответствии с вашими потребностями.

Следующий FORSUN расскажет, как сделать фрезерный станок с ЧПУ для начинающих, а также как выбрать и купить фрезерный станок с ЧПУ, который вам подходит.

Как собрать фрезерный станок с ЧПУ своими руками?

Вы столкнулись с такой проблемой: хотите построить станок с ЧПУ, но не знаете, какой станок хотите построить? Мы постараемся создать основу, которую вы сможете использовать, чтобы решить, каким должен быть ваш первый проект с ЧПУ.

Первое, что вам нужно сделать, это сделать несколько заметок по некоторым вопросам, которые вы хотите знать заранее. Попробуйте эту анкету:

Стоимость: Сколько вы можете потратить на станки с ЧПУ? Некоторые дороже других. Некоторым потребуется больше программного обеспечения или инструментов, чем другим, что приведет к дополнительным затратам. Сделайте по-настоящему честную оценку уровня затрат, которые вы готовы взять на себя для проекта.

Сложность: Следование стоимости является реалистичной оценкой навыков, которые вы можете применить при сборке машины. Некоторые машины легче построить, чем другие. Некоторые люди предпочтут более свободные допуски, которых легче достичь. Сильные навыки работы с деревом и металлообработкой также повлияют на ваш выбор.

Время: Пока у вас есть достаточно времени, вы можете построить почти что угодно. Но сколько времени вы действительно можете инвестировать в этот проект? Насколько вы заинтересованы в создании самой машины и использовании машины после ее завершения? Учитывая, что перед тем, как перейти к окончательному проекту ЧПУ, было бы неплохо продолжить работу на более простых станках. Вы многому научитесь на более простых машинах и будете лучше подготовлены к работе со сложными машинами.

Проект: Для чего вы хотите использовать станок с ЧПУ? Это сильно повлияет на тип машины, которую вы создадите, и на технические характеристики, необходимые для этой машины.



Как создать фрезерный станок с ЧПУ для начинающих?

Точная сборка станка с ЧПУ зависит от типа станка, который вы хотите построить, выбранных вами параметров настройки, того, что вы планируете делать на станке, и многих других факторов. Тем не менее, основные этапы создания собственных станков с ЧПУ обычно следующие:

1. Проектирование станка

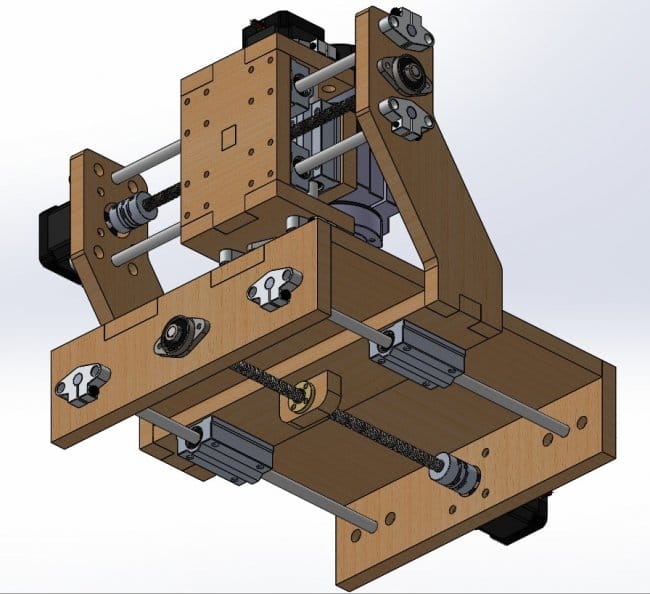

Создание проекта станка с ЧПУ поможет вам получить четкое представление о завершенном проекте. Вы можете начать с эскиза, а затем использовать программу, такую ​​как Scan2CAD, для преобразования чертежа в САПР.

2. Получите детали
После того, как вы спроектировали свою машину, вы можете продолжать покупать для нее детали. Используйте приведенный выше список в качестве руководства, но не стесняйтесь настраивать машину в соответствии со своими требованиями!

3. Соберите раму
Ваша рама соединяет вместе все остальные части машины. Таким образом, это первая конструкция, которую вы будете выполнять при сборке собственного станка с ЧПУ. Металлы, такие как алюминий, являются хорошим выбором для вашей рамы, поскольку они обеспечивают стабильность и жесткость. В свою очередь, это поможет продлить срок службы другого оборудования.

4. Добавить портал
Не все станки с ЧПУ оснащены порталом, но мы представляем его здесь как один из самых популярных вариантов конструкции. Портал позволяет вашему обрабатывающему инструменту перемещаться по оси Y; это закрепит ваш инструмент над рабочей зоной. Убедитесь, что силы, действующие на раму, уравновешены, чтобы уменьшить вероятность деформации или сотрясения машины.

5. Знакомство с осью Z
Ваш инструмент сам будет перемещаться вверх и вниз по оси Z. Тем не менее, вам нужно место для ваших инструментов. Вы устанавливаете эту оболочку на портале, чтобы предоставить вашим инструментам больший диапазон глубины.

6. Затем ось X
Добавление подшипников и направляющих поможет сохранить жесткость станка с ЧПУ и позволит вашему инструменту двигаться вперед и назад вдоль оси X.

7. Гони!
Теперь, когда вы добавили детали, которые позволяют вашему ЧПУ двигаться вперед и назад, пришло время добавить те детали, которые фактически заставляют его двигаться по этой оси. Это система привода, обычно состоящая из двигателей, шкивов, шпинделей, винтов, болтов и гаек.

8. Введение электронных частей
Теперь вы готовы добавить множество электронных компонентов, составляющих основу станка с ЧПУ. Ключевым моментом является двигатель, который в конечном итоге будет приводить в движение обрабатывающий инструмент. В этом случае вы можете выбрать шаговый двигатель или серводвигатель. Узнать больше: Что лучше: шаговый двигатель или серводвигатель?

9. Поставить на рабочий стол
Нельзя обрабатывать детали без места для их установки! Стол для резки может быть изготовлен из фанеры, МДФ или металла. Но имейте в виду, что не все эти материалы подходят для создаваемого вами типа станка с ЧПУ!

10. От вращательного движения к прямолинейному
Установленный вами двигатель будет вращать машину. Однако ваш станок с ЧПУ обычно требует линейного движения. Шпиндель преобразует вращательное движение двигателя в линейное движение, что означает, что ваш обрабатывающий инструмент сможет двигаться вверх и вниз.

11. Выберите свой контроллер
Контроллер ЧПУ необходим для работы станков с ЧПУ. Это часть, которая интерпретирует сигналы, подаваемые процессором или компьютером, и преобразует их в сигналы электронных частей станка с ЧПУ. Поэтому он действует как «мозг» всей системы.

12. Выберите программное обеспечение
Ваша машина почти готова к работе! Но сначала нужно выбрать программное обеспечение, управляющее станком с ЧПУ. Большинство из них будут использовать такие языки, как G-коды, для управления движением станка по трем осям, что позволит вам выполнять операции механической обработки.

13. Добавьте свои инструменты обработки
Существует множество инструментов обработки на выбор. Инструменты для резки металла являются одним из самых простых вариантов, но более сложные машины могут использовать инструменты для лазерной или плазменной резки.

14. Начинай мастерить!
Ваша машина готова, и вы готовы приступить к работе над собственным проектом!



Руководство по покупке фрезерного станка с ЧПУ

Если вы решили купить готовый гравировальный станок, вам необходимо подумать о том, как купить экономичный станок. Мы обобщили для вас некоторые из наиболее важных критериев:

Прежде чем найти подходящего поставщика, подумайте, чего вы хотите достичь с помощью машины. Лучше всего это можно сделать с помощью следующих вопросов:

  1. Какой размер обрабатываемой детали?
  2. Каковы требования к точности заготовки?
  3. Насколько твердый материал связан с жесткостью при кручении, необходимой для фрезерного станка с ЧПУ?
  4. Насколько точно выбранный фрезерный станок с ЧПУ подходит для моего материала/заготовки?
  5. Нужна ли мне в будущем дополнительная ось или я должен работать с более крупными заготовками?

Когда я точно знаю, какие стандарты важны для моей целевой машины, я могу начать поиск подходящего производителя. Полезно собрать как можно больше информации. Его можно получить следующими способами:

  1. Структурированный веб-сайт
  2. Отзывы клиентов/отзывы клиентов (Google)
  3. Сравнительный отчет комментариев (например, Precifast)
  4. Канал Youtube (многие поставщики имеют хорошие каналы Youtube, демонстрирующие последние продукты)
  5. Бесплатное предпродажное обслуживание

Ключ к поиску подходящего поставщика или производителя заключается не только в том, чтобы знать, куда я иду, но и в том, чтобы знать, какие стандарты важно проверить.

РубрикаРазное
