Фрезерный горизонтальный станок: Горизонтально фрезерные станки купить по цене от 326000 руб. в Москве

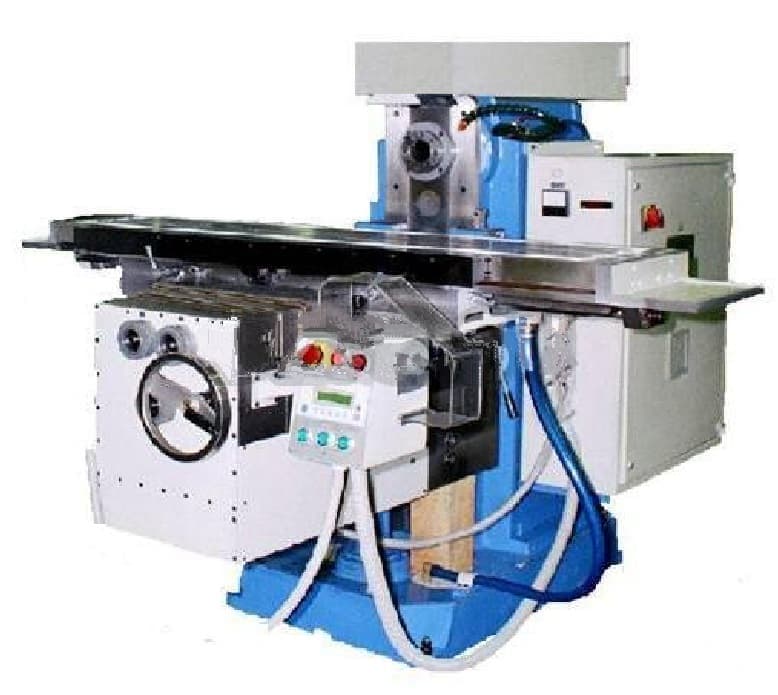

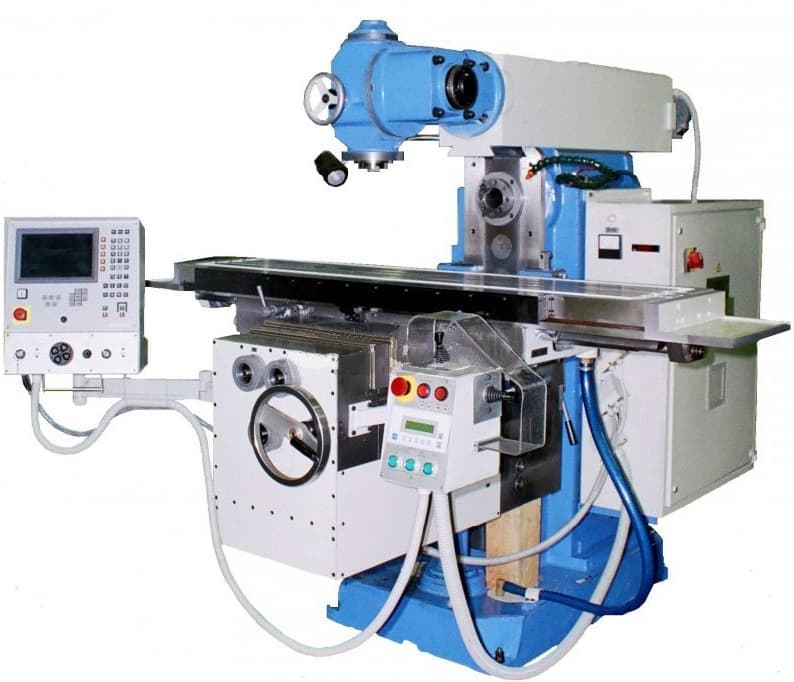

Горизонтальный фрезерный станок HS-1250 по цене производителя с доставкой – «TopStanok»

Общие характеристики

Характеристика	UH-1250A	H-1250	HV-1250A	HS-1250
Технические характеристики HO CHUN
Вертикальная скорость быстрых перемещений, мм/мин	700	700	700	700
Вертикальная скорость подачи, мм/мин	8-450	8-450	8-450	8-450
Вертикальное перемещение стойки, мм	470	470	470	470
Вес, кг	3200	3000	3200	3200
Габариты (ДхШхВ), мм	3000х25351830	3000х25351830	3000х2535х2020	3000х2535х2160
Двигатель вертикальной подачи, кВт	1,5	1,5	1,5	1,5
Двигатель поперечной подачи, кВт	1,5	1,5	1,5	1,5
Двигатель продольной подачи, кВт	1,5	1,5	1,5	1,5
Конус шпинделя	NT 50	NT 50	NT 50	NT 50
Максимальная нагрузка на стол, кг	1000	1000	1000	1000
Мощность двигателя шпинделя, кВт	5,5	5,5	5,5	5,5
Мощность помпы СОЖ, кВт	0,12	0,12	0,12	0,12
Насос смазочного масла, Вт	4	4	4	4
Поперечное перемещение рабочего стола (Y), мм	540	540	540	540
Продольное перемещение рабочего стола (Х), мм	1250	1250	1250	1250
Размеры рабочей поверхности стола, мм	400х1800	400х1800	400х1800	400х1800
Расстояние от торца шпинделя до поверхности стола, мм	50-520		130-600
Расстояние от центра шпинделя до стойки, мм	420, 500		500
Скорость быстрых перемещений, мм/мин	2000	2000	2000	2000
Скорость подачи, мм/мин	16-1200	16-1200	16-1200	16-1200
Частота вращения шпинделя, об/мин	40-1750	40-1750, 95-1200	95-1200	95-1200
Число ступеней регулирования скорости шпинделя	12	12/8	8	8
Число Т-образных пазов, шт	4	4	4	4
Ширина Т-образного паза, мм	18	18	18	18

Горизонтально фрезерные станки — Rostanex

Горизонтально фрезерные станки — Rostanex

Перейти к навигацииПерейти к содержимому

Искать:

В отличие от вертикально фрезерных станков, данный вид станков имеет горизонтальное расположение шпинделя. Используется для обработки разного вида, небольших заготовок. Строение станка допускает обработку фасонных и винтовых деталей, разного рода поверхностей, пазы и углы. Возможность деления или винтового движения, допустима при помощи дополнительного оборудования. Горизонтально фрезерные станки имеют возможность перемещения стола в обеих плоскостях по оси шпинделя. На станине данного оборудования расположен шпиндельный узел и коробка скоростей. На консоли размещается коробка подач.

По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

Показ всех — 13 результатов

• Горизонтальный консольно-фрезерный станок 6К81Г

  [стол 250х1000 мм, прод.ход 710 мм, поп.ход 250 мм]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтальный консольно-фрезерный станок 6К82Г

  [стол 320х1250 мм, прод. ход 850 мм, поп.ход 250 мм]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтально фрезерные станки ОРША-Ф32Гх30, ОРША-Ф32Гх31

  [ РПС 1400/320мм, Мощность приводов 7,5кВт]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станок горизонтально-фрезерный консольный 6Т82Г

  [стол 320х1250 мм, прод.ход 800 мм, поп.ход 320 мм, верт. ход 420]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станок горизонтально-фрезерный консольный 6Т83Г

  [стол 400х1600 мм, прод.ход 1000 мм, поп. ход 400 мм, верт. ход 420]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтальный фрезерный станок 6Т82

  [Размеры стола 1250х320мм, Масса станка 3150кг.]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтально-фрезерный станок 6Т83

  [Размеры рабочей поверхности стола 1600×400мм, Масса станка 3900мм.]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтально-фрезерные станки с поворотным столом FU350MR и FU450MR

  [Размеры рабочей поверхности стола 315х1250-400х1600мм, Макс. вес заготовки-детали1000-1500кг.]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтальный консольно-фрезерный станок с крестовым столом FW-350MR

  [Рабочая поверхность стола 315х1250 мм, Нагрузка на стол 1000 кг, Масса 3000 кг.]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Горизонтальный консольно-фрезерный станок с крестовым столом FW-450МR

  [стол 450х1600 мм, прод.ход 1120 мм, поп.ход 345 мм]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станок горизонтальный консольно-фрезерный Х6132

  [стол 1320х320 мм, прод. ход 700 мм, поп.ход 255 мм, верт. 350]

  Доставка: 30 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станок горизонтальный консольно-фрезерный Х6140

  [Размеры рабочего стола 1600х400мм, Мощность электродвигателя главного привода 11кВт.]

  Доставка: 30 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Универсальные горизонтальные фрезерные станки серии FU

  [раб.стол 250х1120мм до 400х1600мм, двигатель от 4 до 7.5кВт]

  Доставка: 30 днейПроизводитель: Страна: БолгарияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

Показ всех — 13 результатов

Горизонтальное и вертикальное фрезерование: в чем их различия

Фрезерование — это распространенный производственный процесс, при котором вращающийся инструмент удаляет материал из неподвижной заготовки и доставляет вам детали с желаемой отделкой. Хотя операция фрезерования является базовой, существуют различные типы фрезерных станков, и наиболее важная характеристика основана на ориентации режущего инструмента.

Как горизонтально-фрезерные, так и вертикально-фрезерные станки обладают уникальными эксплуатационными характеристиками, которые делают их подходящими для конкретных операций и областей применения. В следующем тексте будут рассмотрены различия между вертикально-фрезерными станками и горизонтальными фрезерными станками, а также обсуждены их преимущества и недостатки.

Краткий обзор вертикально-фрезерных станков

Вертикально-фрезерные станки являются наиболее распространенной установкой, в которой режущий инструмент находится в вертикальной ориентации. Инструмент прижимается к неподвижной заготовке и удаляет материал в соответствии с вашими проектными требованиями. В промышленности довольно распространены два типа установок вертикального фрезерования.

Револьверно-фрезерные станки

Револьверно-фрезерная установка обычно используется для мелких деталей. В этой установке шпиндель с режущим инструментом остается неподвижным, а станина револьверной головки может двигаться как горизонтально, так и вертикально.

Станки для фрезерования станины

Станки для фрезерования станины более распространены, особенно в традиционных механических мастерских. В этой установке шпиндель может двигаться вертикально, а станина — горизонтально. Комбинируя эти движения, вы можете легко создавать канавки, отверстия и различные другие элементы.

Краткий обзор горизонтально-фрезерных станков

Горизонтально-фрезерные станки немного отличаются. Основные операции остаются прежними. У вас по-прежнему будет стационарная заготовка и вращающийся инструмент. Однако ориентация инструмента будет иметь горизонтальную ориентацию.

Как правило, эти фрезерные станки чаще используются в тех случаях, когда вы имеете дело с более крупными деталями или более глубокими резами. Конструкция надплечья и горизонтальное вращение инструмента обеспечивают большую мощность резания и более быстрое выполнение операций, но в результате обеспечивают точность. Однако достижения в технологии ЧПУ означают, что в центрах горизонтально-фрезерных станков эта проблема больше не возникает.

Еще одна важная вещь, которую следует отметить в отношении горизонтальных машин, — это их способность работать с углами. Если вы используете универсальный стол с горизонтальной установкой, вы гарантируете, что резак может подходить к заготовке под разными углами и лучше обрабатывать более сложные конструкции.

Преимущества и недостатки вертикальных фрезерных станков с ЧПУ

Вертикальные обрабатывающие центры с ЧПУ имеют ряд преимуществ и недостатков, которые делают их подходящими для различных работ. Большинство преимуществ вертикальной установки связано с более низкой стоимостью и доступностью машины. Точно так же ограничения связаны с геометрической конструкцией и режущими способностями инструмента.

Вот краткий обзор плюсов и минусов вертикально-фрезерной установки.

Профи

• Доступность:  Установки вертикального фрезерования довольно популярны в отрасли из-за более низких требований к обслуживанию и затрат. Эти машины легко доступны во многих производственных магазинах, и вы можете легко найти специалистов, которые смогут справиться с требованиями вертикальной машины.
• Снижение затрат:  Вертикальная машина легко доступна и имеет меньшие затраты, что облегчает малым предприятиям инвестирование в нее и запуск производственного процесса.
• Простота в работе:  Другим преимуществом вертикального фрезерования является простота в эксплуатации. Вертикальная мельница обеспечивает большую наглядность для пользователей и даже требует более низких требований к программированию, чем ее горизонтальные аналоги.
• Мелкосерийное производство:  Из-за своей относительной простоты и низкой стоимости вертикальные мельницы являются предпочтительным методом для небольших объемов и быстрых работ. Более того, вам даже не придется тратить слишком много времени на программирование и другие действия по планированию, что еще больше сокращает время выполнения заказов.

Минусы

• Меньшая производительность:  Мы уже обсуждали, что вертикальные фрезы имеют более низкую скорость съема материала и не могут работать с крупными деталями. Из-за этого вертикальная мельница всегда будет иметь меньшую производительность по сравнению с горизонтальной машиной.
• Ограниченная глубина резания:  Инструмент для вертикальной резки довольно нестабилен и может сильно раскачиваться при более глубоком резе. Из-за этого вы не сможете обрабатывать более сложные детали и канавки большей глубины. В таких случаях возможности резки, которые вертикальные машины приносят на стол, являются недостатком для многих операций.

Преимущества и недостатки горизонтальных фрезерных станков с ЧПУ

Подобно вертикальной установке, горизонтальные фрезерные станки являются предпочтительным выбором для различных применений. В основном режущая способность их инструмента и другие возможности делают их подходящими для крупномасштабных работ с более высокими производственными требованиями. Кроме того, ограничения системы в основном связаны с более высокими затратами на покупку и обслуживание машин.

Вот краткий обзор плюсов и минусов горизонтальной фрезерной установки.

Профи

• Лучшая эвакуация стружки:  Металлическая стружка, образующаяся в процессе резки, может плавиться на поверхности и вызывать небольшие дефекты, которые могут потребовать последующей обработки. Горизонтальные фрезы отбрасывают стружку от заготовки, поэтому можно получить материал с исключительной отделкой.
• Повышенная стабильность:  Режущий инструмент в горизонтальных станках толще и короче, что снижает вибрацию и повышает устойчивость при глубокой резке.
• Возможность обработки сложных форм:  Горизонтальные фрезерные станки позволяют обрабатывать различные углы и позволяют использовать комбинацию надстроек для облегчения производства сложных форм, с которыми не может справиться вертикальная фрезерная установка.
• Более высокая производительность:  Более высокая производительность съема материала, лучшая эвакуация стружки и возможность выполнять более глубокие пропилы за один проход позволяют добиться большего за более короткое время и поддерживать превосходную производительность.

Минусы

• Дорого:  По сравнению с вертикальным станком, горизонтальные фрезерные установки довольно дороги с точки зрения как начального капитала, так и затрат на техническое обслуживание. Вот почему вы найдете их только в крупномасштабных производственных установках. Для малого бизнеса услуги механической обработки с ЧПУ являются лучшей альтернативой, которая не требует от вашего бизнеса каких-либо значительных финансовых вложений.
• Труднее найти обученных операторов:  Помимо высоких первоначальных затрат и затрат на техническое обслуживание, вам также будет сложнее найти обученных операторов, имеющих опыт работы с горизонтально-фрезерным станком. Причина проста. Поскольку таких машин мало, лишь несколько человек имеют реальный практический опыт работы с ними.

Горизонтальные и вертикальные фрезерные станки: основные отличия

Как уже говорилось ранее, как горизонтальный, так и вертикальный подходы имеют много общего. Основными причинами являются основные принципы процесса фрезерования. Они остаются прежними.

Однако есть некоторые существенные отличия, которые также влияют на операции и результаты. Вот основные отличия вертикального и горизонтального фрезерования.

Ориентация шпинделя

Это, пожалуй, самая большая разница между двумя настройками. Ориентация шпинделя определяет, как фреза взаимодействует с заготовкой. Как следует из их названий, оба типа станков имеют разную ориентацию, что позволяет вам иметь либо точность, которую предлагает вертикальная обработка, либо глубину, которую обеспечивает горизонтальная установка.

Геометрия инструмента

Еще одно отличие заключается в геометрии инструмента. Вертикально-фрезерные станки имеют цилиндрический инструмент, который одновременно длинный и тонкий. Напротив, горизонтальные станки имеют более короткие и толстые инструменты, которые могут выполнять более глубокие пропилы и работать с более крупными заготовками. Как правило, эти геометрические характеристики напрямую влияют на характеристики резки, которые мы обсудим далее.

Характеристики резания и точность

Геометрия инструмента напрямую влияет на характеристики и результаты резания. Вертикальный инструмент более точен для небольших заготовок, но также имеет существенные недостатки. Вертикальным инструментом нельзя делать более глубокие пропилы, потому что он начинает вибрировать и вызывать отклонения от дизайна. Горизонтальные инструменты, с другой стороны, короче и толще, что придает им устойчивость, чтобы выдерживать сопротивление при создании более глубоких разрезов.

Стоимость каждой машины

Вертикальные машины дешевле по сравнению с их горизонтальными аналогами. Вот почему вертикальные машины более распространены во всем мире. Кроме того, эксплуатация и техническое обслуживание вертикальных машин также проще, что делает их более подходящим выбором для небольших операций.

Горизонтальные машины, с другой стороны, дороже покупать и обслуживать. Кроме того, специалистов, которые могут работать с этими станками, не хватает, что еще больше увеличивает общие затраты на обработку с ЧПУ. Тем не менее, эти машины тоже важны. Вот почему многие производственные компании инвестируют в них после того, как они установили свое присутствие в бизнесе.

Скорость съема материала

Что касается скорости съема, то горизонтально-фрезерные станки работают намного лучше, чем их вертикальные аналоги, благодаря их высокой стабильности и способности производить более глубокие резы. Как правило, вертикальные станки популярны для ограниченных операций, таких как торцевание и обработка канавок, потому что в этих случаях пропилы не слишком глубокие, и вы также можете быть точными. Однако этот ограниченный потенциал резания, естественно, означает, что скорость удаления будет ниже.

Количество сторон для обработки

Мы уже обсуждали, как горизонтальные станки позволяют подходить к заготовке под разными углами и с разных сторон. По сравнению с этим вертикальные инструменты работают в одной плоскости.

Кроме того, горизонтальная установка больше подходит для сложных и настраиваемых заданий. Вы также можете добавить определенные надстройки и другие функции в горизонтальную настройку. Эти вещи недоступны в вертикальной мельнице, что ограничивает количество операций, которые вы можете выполнять.

Основные соображения при выборе между вертикальными и горизонтальными станками

Как вертикальные, так и горизонтальные фрезерные станки подходят для различных задач. Но правильный выбор для вас зависит от нескольких факторов, таких как размер, форма, необходимое время и, наконец, общий бюджет, который у вас есть.

Например, вертикальная установка идеально подходит для небольших заготовок. Вертикальные инструменты имеют цилиндрическую форму и небольшие размеры, что позволяет точно нацеливаться на нужные области. Однако слишком глубоко заходить нельзя, так как вертикальные инструменты предназначены для операций на поверхности. Даже когда вы создаете канавки с помощью вертикального станка, всегда рекомендуется делать несколько оборотов, удаляя при каждом проходе небольшой слой.

В случае горизонтальной машины вышеупомянутой проблемы не существует. Режущий инструмент может работать с более крупными заготовками, а исключительная скорость съема материала поможет вам достичь желаемых результатов в кратчайшие сроки.

Наконец, общий бюджет — еще один важный фактор, который следует учитывать. Если вы устанавливаете всю установку в собственной мастерской, то важно помнить, что горизонтально-фрезерные станки дороже покупать и обслуживать. Если вы решите обратиться в службу обработки с ЧПУ, то общая стоимость установки и обслуживания этих станков станет спорным вопросом.

Попробуйте RapidDirect прямо сейчас!

Вся информация и загрузки защищены и конфиденциальны.

RapidDirect: центр лучших услуг по обработке с ЧПУ

Покупка оборудования с ЧПУ может обойтись очень дорого, особенно когда речь идет о горизонтально-фрезерных станках. Услуги по обработке с ЧПУ могут быть ответом для вас, поскольку они позволяют вам иметь доступ к лучшим услугам, не тратя огромные суммы на покупку необходимого оборудования.

Когда речь идет о лучших услугах по обработке с ЧПУ на рынке, RapidDirect является одним из наиболее естественных вариантов. RapidDirect также дает вам доступ к самой опытной команде с разносторонним опытом работы на мировом рынке. Наша опытная команда стремится предоставить вам всестороннее обслуживание, где наши специалисты также могут помочь оптимизировать дизайн.

Это еще не все, наш современный производственный онлайн-портал оснащен автоматическими функциями, где все, что вам нужно сделать, это загрузить файл проекта САПР , чтобы мгновенно получить расчет стоимости.

Часто задаваемые вопросы

1 – Какие существуют типы фрезерных станков?

Существует несколько типов фрезерных станков , кроме горизонтального и вертикального фрезерного станка , например, фрезерные станки для колонн , C-образная рама фрезерные станки , станина фрезерные станки и т. д. Однако наиболее важная характеристика зависит от ориентации инструмента, которая оставляет вам либо вертикальный , либо горизонтальный фрезерный станок .

2 – Каковы основные компоненты горизонтально-фрезерного станка?

Колонна: конструктивная опора для всего станка, на которой находится масляный резервуар и насос, смазывающий шпиндель.
Колено: корпус узла редуктора внутри фрезерного станка
Универсальный стол: этот стол используется для закрепления заготовки. Это также позволяет вам подходить под разными углами.
Шпиндель: удерживает и поддерживает режущий инструмент фрезерного станка.
Нависающий рычаг: горизонтальная балка на верхней стороне колонны для создания достаточного зазора между конструкцией и инструментом.

3 – В чем основное различие между горизонтальным фрезерным станком и вертикальным фрезерным станком ?

Основное различие между двумя типами станков заключается в ориентации инструмента. Вертикальные станки имеют цилиндрический инструмент, который вращается вокруг оси, перпендикулярной к заготовке, а горизонтальный инструмент вращается вокруг оси вокруг поверхности детали.

4 – Каковы ограничения фрезерных станков с ЧПУ?

Как правило, фрезерные станки с ЧПУ имеют несколько ограничений из-за размера, перемещения оси, степени свободы и возможностей инструмента. Помимо этого, общая стоимость фрезерного станка с ЧПУ является еще одним важным ограничением фрезерных станков с ЧПУ.

Горизонтальный процесс



Что такое горизонтальная обработка?



Горизонтальная обработка, также известная как фрезерование, основана на использовании вращающихся фрез для удаления металла с заготовки. Горизонтальная обработка выполняется на горизонтальном обрабатывающем центре (HMC), в котором используется шпиндель, параллельный полу. С горизонтально ориентированным шпинделем инструменты выступают из боковой части держателя инструмента и режут по боковой стороне заготовки, способствуя отпаданию стружки со стола. Горизонтальные обрабатывающие центры также позволяют интегрировать устройство смены двух паллет, чтобы облегчить автоматическую работу и сократить время обработки детали.

---

Несмотря на то, что наши горизонтальные обрабатывающие центры различаются по размеру и мощности, мы проектируем каждый из них с учетом качества, надежности, простоты эксплуатации и безопасности. Кроме того, благодаря нашей философии производства «Производство по требованию» все наши горизонтальные обрабатывающие центры оснащены новейшими и самыми передовыми технологиями фрезерования для повышения производительности и развития вашего бизнеса.

• Жесткие конструкции обеспечивают быстрое ускорение и повышенную повторяемость
• Большие емкости для хранения инструментов обеспечивают повышенную универсальность производства деталей
• Различные варианты скорости шпинделя и крутящего момента для материалов от алюминия до титана
• 3-, 4- и 5-осевые возможности для бесконечных возможностей обработки форм деталей
Гибридные роликовые направляющие
• MX обеспечивают долговечность и надежность для долговременной точности
• Устройство смены паллет на два входит в стандартную комплектацию большинства моделей для увеличения использования шпинделя
• Встроенное измерение местоположения детали и проверка элементов в цикле резки
• Удобные элементы управления ЧПУ упрощают программирование и повышают производительность
• Сконфигурирован для интеграции с роботом для облегчения автоматической обработки (загрузка/разгрузка)
• Интеграция с нашей системой PALLETECH для автоматического отключения света

Независимо от того, требуется ли для вашей области применения тяжелая или высокоскоростная обработка больших или малых деталей в условиях высокой или низкой производительности, мы предлагаем самый широкий ассортимент горизонтальных обрабатывающих центров в отрасли, чтобы вы могли найти наилучшее решение для своих задач. потребностей с наименьшей стоимостью владения.

---

---

Серия HC

Идеально подходит для мелкосерийного и крупносерийного производства для широкого спектра операций металлообработки.

• Размер поддона: 400–500 мм
• Шпиндельные соединения: CAT 40, CAT 40/BIG PLUS
• Количество инструментов: 84 инструмента
• Шпиндели: 12k, 15k, 20k

Подробнее



Серия HCN

Широкая серия станков, предназначенных для удовлетворения разнообразных потребностей в механической обработке во многих отраслях промышленности. Высокая жесткость конструкции обеспечивает высокоточную и высокоскоростную обработку.

• Размер стола: 400-500 мм
• Размер поддона: 400–1250 мм
• Шпиндельные соединения: CAT 40, CAT 40/BIG PLUS, CAT 50, CAT 50/BIG PLUS, HSK-A63, HSK-A100
• Вместимость инструмента: 40-348 инструментов
• Шпиндели: 6k, 7k, 8k, 10k, 12k, 14k, 16k, 18k, 25k, 30k

Подробнее



Серия HCR

Высокоскоростная и высокоточная обработка, объединяющая опыт, накопленный за многие годы в производстве одновременных 5-осевых и горизонтальных обрабатывающих центров.
