Копировально фрезерный станок по дереву своими руками

Очень часто возникает потребность сделать точную копию определенной детали из различных материалов. В производственных условиях для этого применяется особый копировальный станок по дереву и металлу. Устройство данного типа очень легко изготовить самостоятельно, используя простые материалы. Преимуществом такого копировально-фрезерного станка считается высокая производительность. Если сделать все правильно за короткий промежуток времени можно получить много качественных деталей, которые ничем не будут отличаться от исходного образца.

Содержание

Общее описание оборудования
Особенности работы агрегата
Разновидности фрезерных установок с функцией копирования
Конструкция самодельного станка
Некоторые советы при изготовлении станка своими руками

Общее описание оборудования

Предназначение копировально-фрезерных станков по дереву – обработка различных деталей как по объему, так и в плоскости. Их принцип работы в чем-то схож с агрегатами с ЧПУ. Если обработке подвергаются образцы из дерева, тогда при помощи фрезерования станками данного типа можно достигнуть следующего:

воспроизвести любые орнаменты;
нанести на поверхность заготовки нужную надпись;
произвести гравировку фасонных профилей;
получить сложные объемные заготовки с множественными мелкими деталями, которые размещены в разных плоскостях.

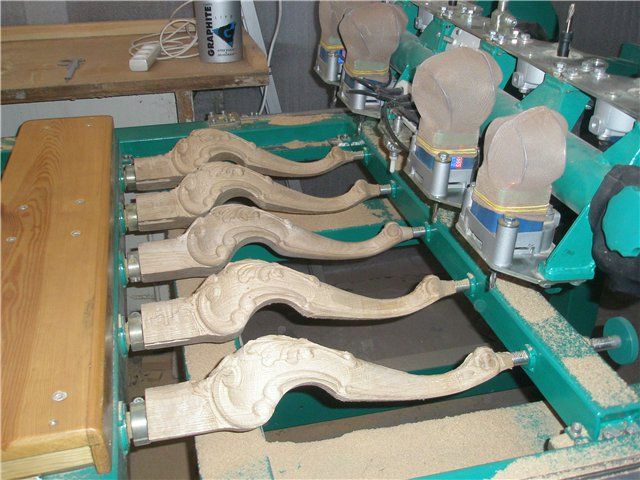

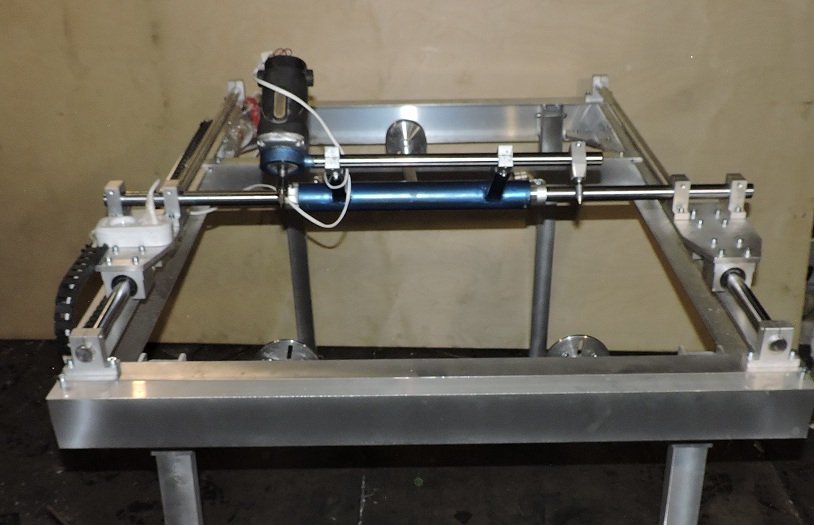

Обработка деталей на станке

Фрезерно-копировальный агрегат, которые работает с деревянными деталями, чаще всего применяется для производства мебели. Он помогает создать все необходимые декоративные элементы, чего сложно добиться другим способом.

Особенности работы агрегата

Фрезерный станок по металлу или по дереву работает с применением следующих правил:

в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.

Разновидности фрезерных установок с функцией копирования

Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:

агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
агрегаты с разной схемой подачи – механической, гидравлической, электрической;
установки фотокопировального типа.

В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:

настольными, где закрепление заготовки происходит механически;
стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
стационарными с пневматическими прижимами и трехшпиндельной головкой.

Конструкция самодельного станка

Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:

рабочая поверхность, которая подойдет по размерам;
несущая рама, которая обеспечит стойкость агрегата во время работы;
узел, необходимый для установки фрез.

При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.

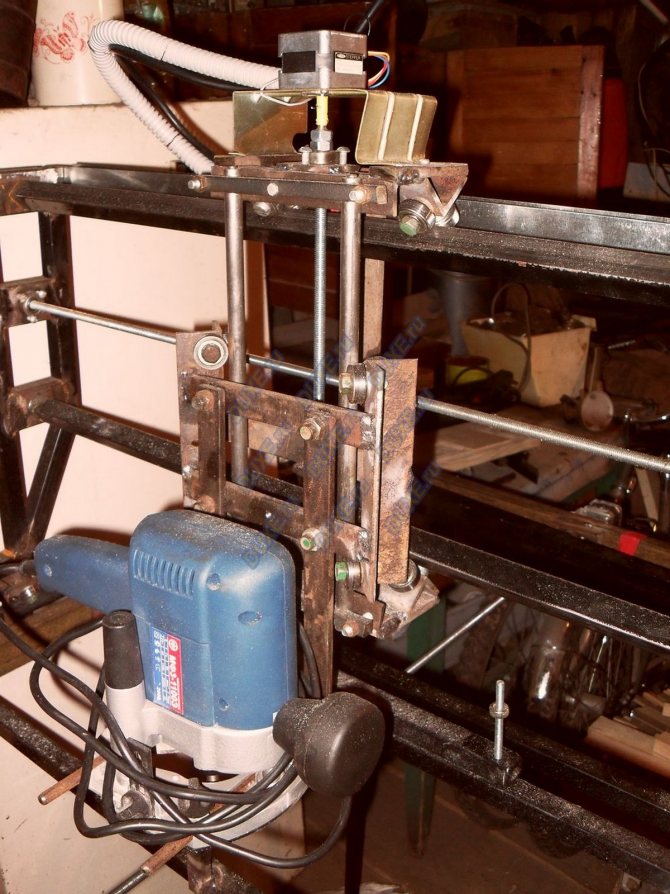

Фрезерная головка

Некоторые советы при изготовлении станка своими руками

Самодельный копировальный станок не отличается точным управлением, что приводит к снижению качества изготовленных с его помощью деталей. Особенно ярко проявляются все недочеты при смене направления фрезы или во время активной работы агрегата, что сопровождается вибрацией во всей плоскости конструкции. Устранить данные дефекты практически нереально. Поэтому рекомендуется создавать узкопрофильные агрегаты, которые направлены на обработку только каких-то одних деталей.

Также во время изготовления самодельного копировального станка следует обращать внимание на вес и габариты обрабатываемых деталей. Чем они больше, тем массивнее должна быть несущая рама оборудования. Это позволит поглотить все образовавшиеся вибрации и обеспечит достаточный запас прочности, что сделает созданный станок своими руками долговечным и надежным.

Чтобы обработка деталей из дерева происходила качественно, следует позаботиться о достаточной мощности двигателя. Если она будет составлять 150-220 Вт, тогда обеспечить нужную скорость вращения фрезы не составит труда.

Также необходимо не забывать, что узел, который соединяет фрезу с копирующим щупом, должен быть прочным и надежным. Очень важно, чтобы их плоскость и поверхность рабочего стола полностью совпадали. В результате созданная конструкция жестко устанавливается на несущей раме. Также она должна свободно перемещаться по рабочей поверхности во всех нужных направлениях.

Используя такие советы очень легко собственноручно создать копировальный станок. Но следует не забывать, что его область применения ограничена. Если требуется обработка деталей разного типа и размера, лучше приобрести универсальное оборудование, которое изготовлено в заводских условиях.

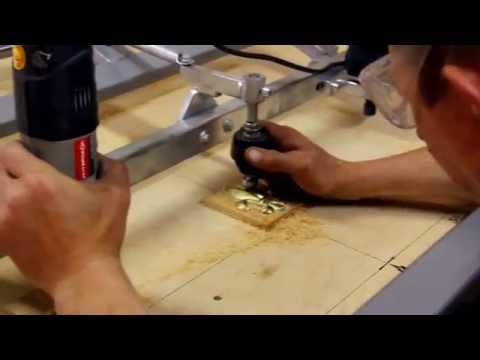

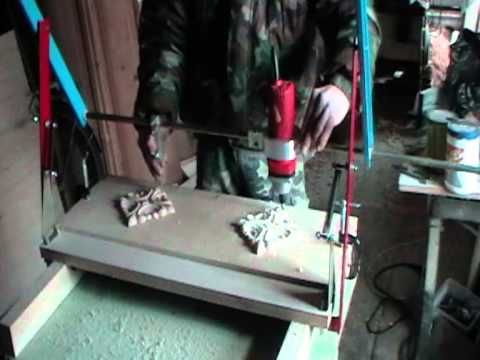

Видео: Копировальный cтанок cвоими руками

Процесс создание фрезерно-копировального станка своими руками

Главная » Статьи » Статьи по деревообработке » Столярные станки » Фрезерно-копировальные станки » Процесс создание фрезерно-копировального станка своими руками

24.12.2020

Фрезерно-копировальные станки

Покупка копировально-фрезерного станка по дереву, особенно оснащенного ЧПУ, выгодна для крупных производителей, в остальных случаях проще создать его самостоятельно.

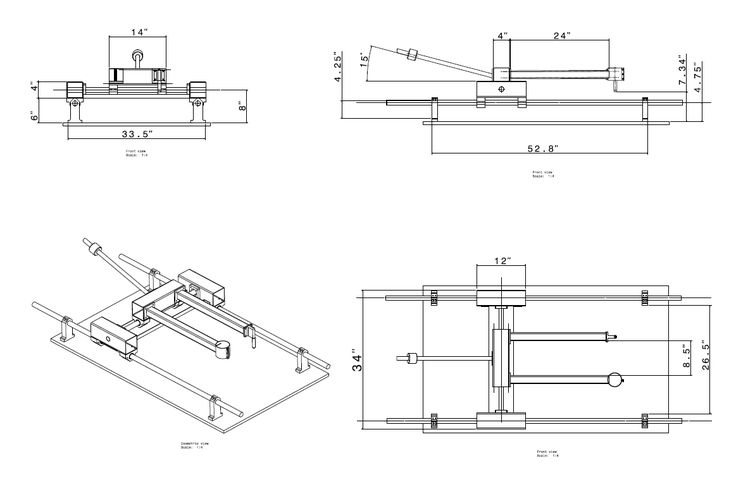

Перед изготовлением станка необходимо создать чертеж и определиться с тем, как будет использоваться устройство. Если планируется работать с большими изделиями, то размер станка тоже должен быть большим, чтобы фреза производила меньше вибраций. Кроме этого, нужно подобрать электрический двигатель достаточной мощности. Выбор зависит от плотности материала, с которым планируется работать.

Количество осей тоже определяется на стадии макета, так как изменение конструкции готового станка может оказаться проблематичным. Для работы с плоскими деталями достаточно двух осей: с продольным и поперечным движением. Заготовки с небольшим рельефом требуют еще и перпендикулярно перемещающуюся ось. Для обработки более сложных изделий могут понадобиться и четыре, и пять осей.

Существует множество конструкций фрезерного станка, но все они состоят из трех элементов:

рабочая поверхность;
станина;
фрезерная головка.

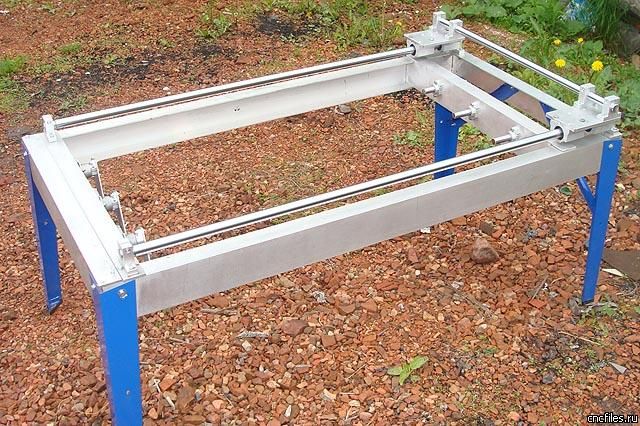

Конструкция рабочей поверхности копировального станка должна предусматривать регулировку по высоте, а фрезерная головка должна быть высокооборотной и оснащаться электрическим приводом.

Компоновка копировально-фрезерного станка по дереву может быть вертикальной или горизонтальной.

От этого зависит комфортность работы с инструментом и выгрузка готовых деталей.

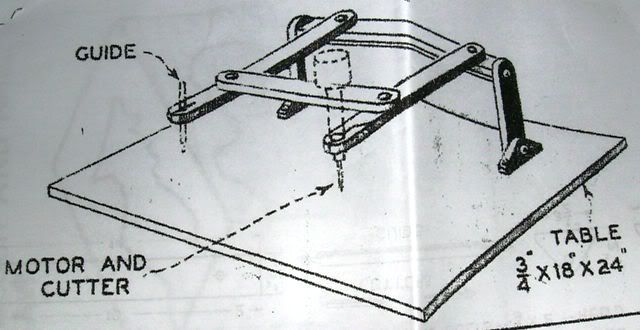

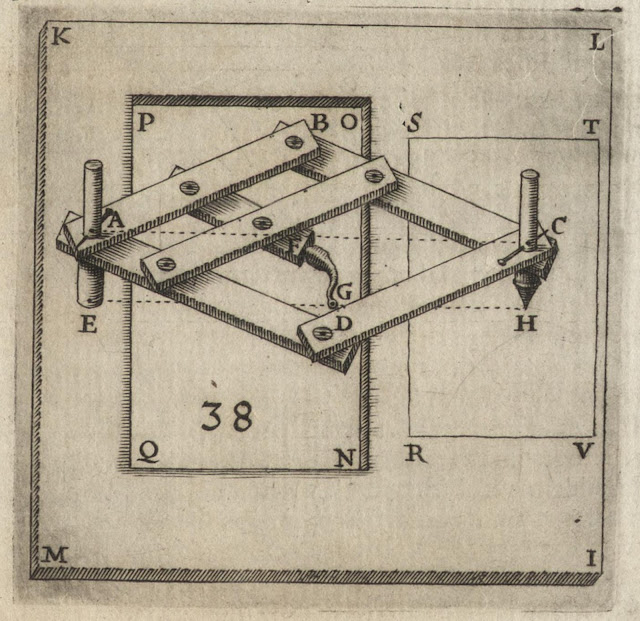

Пантограф

Самый дешевый вариант, для изготовления которого нужны несколько досок и фрезер. Предназначен для плоской резьбы.

По форме напоминает параллелограмм. Благодаря такой конструкции при перемещении узловые точки описывают эквидистантные кривые. Чтобы масштабировать устройство, удлиняется звено.

Сторона параллелограмма в два раза короче общей длины с копирующим наконечником. Из-за этой особенности при копировании наконечником какой-либо детали фреза вдвое ее уменьшит, что сокращает погрешность копира.

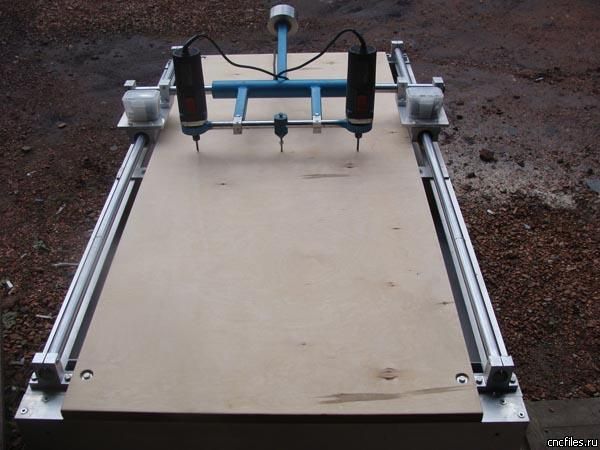

Модель с плоскопараллельным механизмом

Используется для контурного фрезерования. В отличие от предыдущей модели, криволинейной траектории добиваются, складывая две перпендикулярные друг другу оси. Третья ось внедряет фрезу в заготовку.

Чтобы уравновесить систему, в конструкции предусмотрен противовес на другой стороне поворотной рамы. Чтобы иметь возможность регулировки, его лучше размещать на резьбовой шпильке.

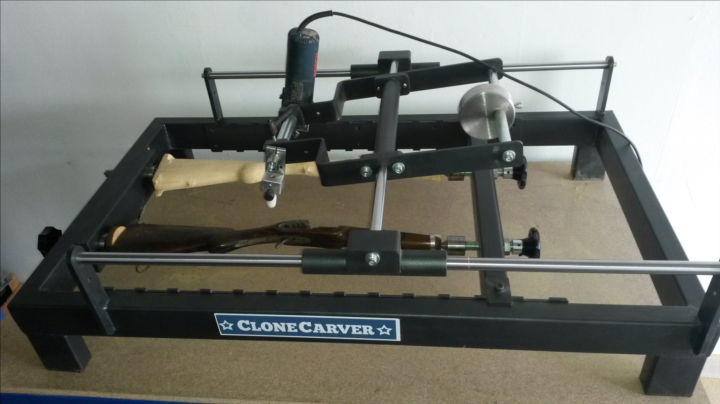

Модель для объемной фрезеровки

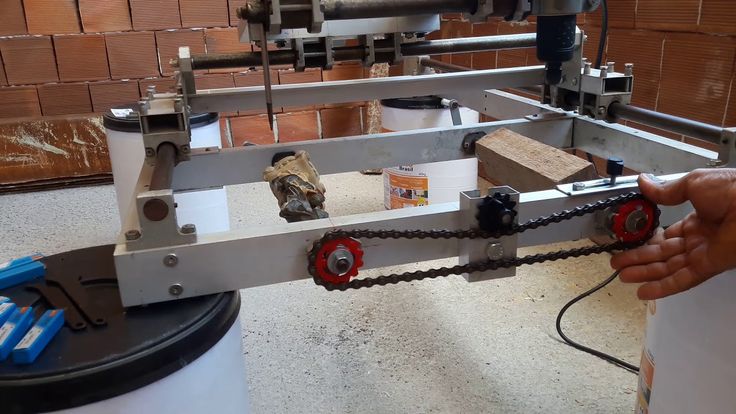

На таком устройстве фрезерная головка размещается на качающейся раме, которая во время обработки перемещается на роликовых каретках по перпендикулярным направляющим. Модель и деталь крепятся на двух поворотных узлах внизу основания. Открытая станина позволяет легко вычищать опилки.

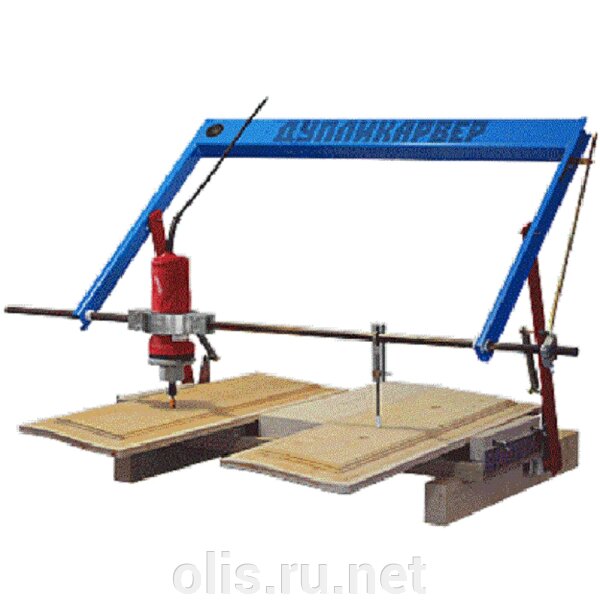

Дупликарвер-2

Серийный копировально-фрезерный станок по дереву, предназначенный как для плоскорельефной, так и для скульптурной резьбы. Конструкцией предусмотрено пять управляемых осей:

боковые рычаги;
поворотная рама;
фрезерная головка;
рабочие столики;
поперечное перемещение головки.

Довольно легкий (масса около 28 кг) для одного человека.

Дупликарвер-3

Конструкция этой модели похожа на Дупликарвер-2, но имеет две добавочные направляющие скалки (еще одна линейная ось), а поворотные столики установлены вертикально. Благодаря таким изменениям стало возможно работать с длинномерной объемной резьбой.

если есть вопросы ? позвоните по телефону 8 800 500 55 42 или 8 812 448 13 14, пишите [email protected] мы обязательно вам поможем!

Копир фрезерный своими руками. Что такое пантограф? Виды и функциональные особенности копировальной машины. Типы копировально-фрезерных станков

На первый взгляд, сделать простой копировальный аппарат своими руками кажется несложной задачей. В сети много фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие люди стремятся сделать что-то подобное. Но когда самодельный копировальный аппарат собран, не все оказывается так гладко.

Копировальные станки бывают фрезерными и токарными. По распространенности первое место занимают фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии свободной формы. О них пойдет речь в этой статье.

Самая большая проблема самодельного копировально-фрезерного станка — люфт и вибрация. Многие самодельщики жалуются, что при копировании образца полученное изделие имеет множество несоответствий и изъянов, появлявшихся при изменении направления формообразующей фрезы и опорной конструкции дрожания. Кроме того, добавляются неприятности изгиба и прогиба заготовки, связанные при увеличении внутренних напряжений за счет выборки древесины. Поэтому при изготовлении копировальной машины сразу избежать всех недостатков невозможно. Как правило, после сборки приходится какое-то время доводить конструкцию до приемлемых параметров.

Самодельный копировальный аппарат в любом случае лучше сделать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, которые вам нужны. Например, для качественного изготовления деревянной детали пушки, гребного винта и объемного текста нужны разные технические решения, а если их совместить в одном станке, то побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать машины под конкретную задачу. Такой подход позволит избежать многих сложностей и лишних затрат.

Размер машины также является важным фактором. Чем крупнее заготовку, которую вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передаваемые от привода фрезы, должны поглощаться массой несущей конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы не погнуться. При самостоятельной разработке фрезерно-копировального станка оптимальные параметры плавного хода фрезы подбираются опытным путем.

Принцип работы фрезерно-копировального станка заключается в следующем: на подвижной раме устанавливается фреза для выборки древесины и щуп, который водят по оригиналу. Рамка опускается на деревянную доску и фрезером удаляется лишняя древесина. Весь смысл конструкции заключается в обеспечении одновременного движения фрезы и стилуса в трех плоскостях, а также вращении вокруг поперечной оси.

Теперь сделать копию например объемной надписи не составит труда. Вы также можете сделать шаблон для создания 3D-текста самостоятельно. Для этого вам понадобится распечатанный эскиз, пара листов картона, клей и канцелярский нож. Склейте лист с эскизом и картон вместе, чтобы бумага не мялась. После высыхания острием канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высота шаблона 2 мм обычно достаточна для предотвращения соскальзывания иглы.

Копировально-фрезерный станок Duplicarver предназначен для копирования скульптур и плоскорельефных изделий, а также резьбы по дереву.

В продаже можно найти станки трех видов:

«Дупликарвер-1»;
«Дупликарвер-2»;
«Дупликарвер-3».

С их помощью можно выполнять не только культурную и объемную резьбу, но и плоскорельефные работы. Это могут быть панели, а также панели небольшой глубины. Размеры изделий определяются шириной, а длина их может быть любой. «Дупликарвер-3» сохранил все характеристики «Дупликарвер-2» и приобрел новые. С его помощью можно выполнять длинные объемные нити.

Рабочим инструментом устройства выступает качественный роутер производства Германии. Станок работает точно и максимально надежно, а приемы работы на нем можно освоить достаточно быстро. Если вы не можете позволить себе такое оборудование, то копировальные и фрезерные станки по дереву можно сделать своими руками. Для этого нет необходимости приобретать какие-то сложные запчасти.

Классификация по степени автоматизации

При изготовлении копировально-фрезерных станков по дереву первоначально мастера имеют дело с разновидностями такого оборудования, оно может быть

настольным или ручным;
автоматический;
стационарный.

В первом случае заготовка фиксируется механически; в этих устройствах обычно сверлятся отверстия разной формы, однако на параметры влияет шаблон. Стационарная автоматика фиксирует заготовки пневмоприжимами, на ней можно работать с алюминием.

Подготавливая чертежи фрезерно-копировального станка перед его изготовлением, необходимо также понимать, что существует стационарная автоматика с пневматическими прижимами, которые дополняются трехшпиндельными головками.

Самодельное снаряжение можно изготовить по чертежу. В результате можно будет получить устройство, выполняющее свои задачи, как заводское оборудование. Копир будет состоять из узлов таких как:

рабочая поверхность;
устройство для установки роутера;
несущая рама.

При изготовлении имеют фрезерную головку, ее необходимо дополнить передаточным механизмом и электродвигателем, только так можно добиться многоскоростности. В результате использования такого агрегата можно выполнить деталь, которая может иметь определенное количество недостатков.

Могут возникать в процессе изменения направления фрезы, вибрации и дрожания конструкции. Несоответствие может появиться и из-за кривизны детали, эта проблема возникает при внутреннем напряжении. Устранить недостатки можно, изготовив станок для изготовления деталей определенного типа.

Особенности создания копира

Если вы решили сделать копировально-фрезерный станок своими руками, то он должен быть оптимизирован для обработки конкретных деталей. Важным фактором, который следует учитывать при самостоятельном изготовлении станка, является общий вес. Сюда же следует отнести и габариты конструкции.

Он должен быть более массивным, если вы планируете работать с более крупными предметами. Это позволяет оборудованию снизить вибрацию, возникающую при работе фрезы. При значительном запасе мощности следует делать направляющие оси, только тогда они не будут гнуться при повышенных нагрузках.

При изготовлении копировально-фрезерного станка своими руками важно разобраться с его конструктивными особенностями. Система будет иметь рабочую головку и опорную раму. Рабочая поверхность может регулироваться по высоте, при этом фрезерная головка должна быть дополнена двухступенчатым зубчатым механизмом, обеспечивающим две скорости вращения вала.

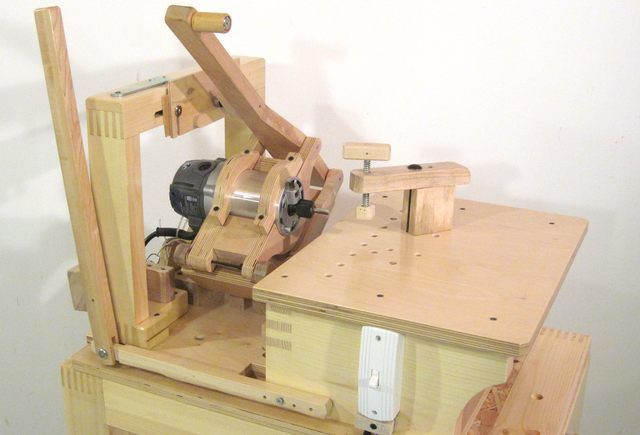

Изготовление пантографа

Станки копировально-фрезерные по дереву имеют в качестве основного узла пантограф, который может быть изготовлен из дерева. Однако следует быть готовым к тому, что добиться высокой точности в этом случае не удастся, ведь соединение деревянных заготовок осуществляется при помощи петель.

Если использовать для фиксации шарнира, то между ними образуется люфт. Для изготовления чертежного пантографа иногда используют металл, с его помощью можно будет создавать копии в разных масштабах, но использовать его можно только для создания объемных копий.

Способы работы

Рабочие органы также могут быть связаны между собой пневматическими, гидравлическими или механическими элементами, которые необходимы для формирования усилия от копира к рабочему органу. В качестве шаблона может использоваться плоский контур или пространственная модель. Можно использовать контурные чертежи, эталонную деталь, но элементом для считывания размеров и форм станет копировальный валик или палец, фотоэлементы или щуп.

Шаблон можно использовать из дерева, пластика или металла. Этот узел необходимо разместить на вращающемся рабочем столе оборудования. При изготовлении фрезерно-копировальных станков с ЧПУ они должны иметь рабочий орган, который начинает двигаться благодаря соленоиду, золотнику или в усилительных устройствах располагаются реле, они могут быть гидравлическими, электромагнитными или электронно-оптическими.

Особенности изготовления копировально-фрезерного токарного оборудования

Копир будет работать, обеспечивая качество, в зависимости от скорости перемещения следящего устройства. Схема привода будет иметь основной элемент в виде гидроцилиндра или электродвигателя. Направляющий штифт будет составлять структуру пантографа. Поместите направляющий штифт и шпиндель на одну направляющую.

Грабли должны иметь плечи, от соотношения которых будет зависеть масштаб копирования. Копир будет иметь палец, который будет двигаться по контуру шаблонов. Он будет отвечать за движение рейки, которая свободно вращается на оси. С другой стороны рельса шпиндель будет выполнять идентичные движения при обработке деталей. На таких машинах описываемое устройство не будет лишним, а его наличие повысит функциональность.

Вывод

Копировально-фрезерные станки сегодня завоевали большую популярность среди потребителей по той причине, что в быту и на производстве часто возникает необходимость создания копий или повторения изделий. Для этого сегодня используются приборы, обеспечивающие высокую производительность и точность, которых невозможно добиться вручную.

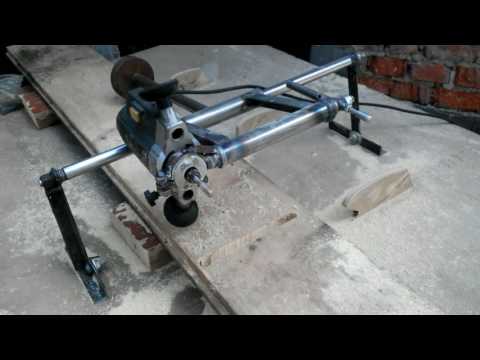

Основой для изготовления станка своими руками будет ручной. Закрепите его на деревянной опоре из толстой фанеры (толщиной не менее 12 мм). В опоре также сделано несколько отверстий для крепежа и фрезеродержателя. Дополнительно следует соорудить каркас и сделать несколько брусков, которые устанавливаются по краям опоры, они будут удерживать устройство во время работы.

Производство фрезерного агрегата

В качестве направляющей используем металлическую трубу среднего диаметра. Устанавливаем на трубу каретку со вставленным в нее фрезером. К каретке прикрепляем брусок, играющий роль копирующего щупа, после чего необходимо закрепить горизонтальный брусок, на котором крепится основной шаблон. Сделанный по такому принципу станок можно использовать для обработки и создания копий из простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерный агрегат с двигателем вставляется в каретку и подключается к источнику питания. На опоре закрепляется шаблон, по нему перемещается копирующий щуп.

Фрезер работает от сети, каретка перемещается вручную, так что рабочая головка следует за движениями щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка ременной передачи. Теперь можно подключить самодельную установку к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такая самодельная машинка неплохо справится со своими повседневными функциями.

4

Практика применения самодельных копировально-фрезерных станков различных типов показывает, что готовая деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и перекосов. Эти дефекты вызваны постоянной вибрацией станка и движением рабочей головки. Избавиться от них в бытовых условиях очень сложно.

Копировально-фрезерный станок своими руками

Чтобы избежать подобных недостатков в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не универсальное оборудование. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, для каких именно деталей планируется его использование. Это позволяет оптимально подобрать массу и габариты копировально-фрезерного станка. ручной сборки . Важно помнить, что чем больше размер обрабатываемых деталей, тем мощнее и тяжелее должен быть рабочий набор.

Для крупных деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электропривод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните также, что от вида рабочей поверхности зависит плавность движения режущего оборудования в разных плоскостях, следовательно, и конечный результат.

Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используются на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее мы опишем принцип работы такой машины и дадим рекомендации, как сделать ее своими руками.

1

Оборудование фрезерное с копировальным станком применяется для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, гравировать, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом он может использоваться для достаточно сложных списочных работ.

Копировально-фрезерный станок

Такое оборудование имеет простой принцип работы. К рабочей плоскости подключается специальный копирующий зонд. Он дальнейшими механическими движениями создает контуры из шаблона или детали. К рабочей плоскости крепится резец по дереву или металлу в зависимости от назначения станка, который повторяет движения копировального щупа. В дополнение к этим деталям станок в стандартной комплектации также оснащен системой зажима фрезы или фрезерным узлом, электродвигателем и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

рабочая поверхность с несущим элементом и рамой;
Фреза или фрезерный агрегат с зажимным механизмом;
копировальная установка (пантограф) и копировальный зонд.

В зависимости от типа копировально-фрезерного станка может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для изготовления и растачивания объемных отверстий станок должен быть оснащен пневматическим прижимным узлом, дрелью и дрелью или другим сверлильным агрегатом. В зависимости от комплектации и возможностей может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оснащается мощными и прочными фрезами для различных материалов, а для определенных форм совершенствуется копировальная техника.

Самодельные станки
часто используются в домашнем хозяйстве для сверления отверстий под ключ, изготовления рамок или создания канавок в деревянных или металлических деталях.

2

На сегодняшний день существует большое количество копировально-фрезерного оборудования различных конструкций с определенными характеристиками работы. Их стоимость, как правило, довольно высока, поэтому многие любители изготавливают такие устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий отлично справится со своими функциями.

Копировально-фрезерный станок самодельный

Стандартная схема самодельного станка состоит из рабочей поверхности, опорной конструкции и фрезерной головки, которая снабжена электродвигателем с приводом, позволяющим головке работать на двух скоростях. Таким образом, для того, чтобы выполнить монтаж своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

основная рама из дерева или металла;
древесная фанера или панель, бруски, доски и планки;
крепежные изделия в виде болтов, гаек, винтов или гвоздей;
;
набор ключей, пил или ножовки по металлу для работы с деталями;
и металлические трубы;
электродвигатель с приводом или ручным приводом;
дрели и сверлильный станок (для более сложных вариантов).

Вместо деревянного или металлического каркаса в качестве основы можно использовать готовый фрезерный станок, но закрепить на нем копировальный аппарат гораздо сложнее, чем сделать станок с нуля. В этом случае придется практически полностью переделывать фрезерный станок, а это потребует больше времени и дополнительного оборудования.

3

Основой для изготовления станка своими руками будет ручной. Закрепите его на толстой фанерной опоре (толщиной не менее 12 мм). В опоре также сделано несколько отверстий для крепежа и фрезеродержателя. Дополнительно следует соорудить каркас и сделать несколько брусков, которые устанавливаются по краям опоры, они будут удерживать устройство во время работы.

Производство фрезерного агрегата

В качестве направляющей используем металлическую трубу среднего диаметра. Устанавливаем на трубу каретку со вставленным в нее фрезером. К каретке прикрепляем брусок, играющий роль копирующего щупа, после чего необходимо закрепить горизонтальный брусок, на котором крепится основной шаблон. Станок, сделанный по такому принципу, можно использовать для обработки и создания копий из простых предметов быта, например, дверных ручек, замков, ножек мебели. Фрезерный агрегат с двигателем вставляется в каретку и подключается к источнику питания. На опоре закрепляется шаблон, по нему перемещается копирующий щуп.

Фрезер работает от сети, каретка перемещается вручную, так что рабочая головка следует за движениями щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка ременной передачи. Теперь к ПО можно подключить самодельную установку, но для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такая самодельная машинка вполне справится со своими повседневными функциями.

4

Копировально-фрезерный станок своими руками

Во избежание подобных недостатков при эксплуатации самодельного оборудования рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, для каких именно деталей планируется его использование. Так вы сможете оптимально подобрать вес и габариты копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер обрабатываемых деталей, тем мощнее и тяжелее должен быть рабочий комплект.

Для крупных деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электропривод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните также, что плавность движения режущего оборудования в разных плоскостях зависит от типа рабочей поверхности, а значит, и от конечного результата.

Область применения
Функциональные характеристики
Типы оборудования

Станки фрезерные с возможностью копирования незаменимы там, где необходимо изготовить детали в полном соответствии с имеющимся шаблоном. При этом оборудование одинаково справится с изготовлением небольшой или внушительной партии изделий из дерева. Так же, как и фрезерный станок с ЧПУ, это устройство используется в крупносерийном производстве, поэтому пользуется популярностью как в частных мастерских, так и на крупных деревообрабатывающих предприятиях. Копировально-фрезерные агрегаты способны изготавливать изделие, полностью соответствующее по форме и размерам исходному образцу, что достигается автоматическим перемещением фрезы по заданной траектории. Основное преимущество, которым обладает копировально-фрезерный станок, – высокая скорость обработки деталей независимо от размера и конфигурации.

Область применения

Копировально-фрезерный станок, также известный в профессиональном мире как дупликарвер, в равной степени используется для изготовления объемных или плоских предметов из дерева, а его работа аналогична работе оборудования, оснащенного системой ЧПУ. Отдельные образцы позволяют обрабатывать деревянные заготовки с помощью копира, представляющего собой трехмерную модель.

Часто используемый в столярном производстве гравировальный станок, включающий в свою конструкцию копировальный механизм, его принято использовать для решения следующих задач:

нанесение всех видов надписей, логотипов и криволинейных контуров;
художественная резьба по дереву;
гравировка фасонных профилей;
формирование узоров и кромок на разных плоскостях.

Учитывая, что копировально-фрезерные станки легко справляются с созданием декоративных деталей сложной конфигурации, такое оборудование часто встречается в мебельном производстве.

Функциональные особенности

Конструкция и начинка копировально-фрезерного станка позволяют добиться высокой скорости работы при обработке даже сложных деталей. Основной элемент таких агрегатов — фреза. Режущий инструмент кроме формовки деревянных деталей, применяется также при работе с металлическими изделиями. Фрезер вырезает необходимую деталь по контуру или поверхности, которая изначально задана копировальным механизмом. Связь между режущим элементом и системой управления для правильного выполнения процесса здесь происходит с помощью гидравлики и пневматики. Чаще всего бытовые деревообрабатывающие станки этого типа оснащаются механической системой подачи заготовок и управления конструктивными узлами.

В качестве копира используется плоский шаблон, предварительно созданная эталонная модель, всевозможные контурные рисунки или фотоэлементы, а образец подбирается в зависимости от производственных особенностей или по желанию мастера. Образцы шаблонов изготавливаются из любого материала, будь то пластик, дерево или металл. Ориентируясь на требования современного столярного производства, многие производители комплектуют копировально-фрезерные станки устройством с ЧПУ, что превращает агрегат в универсальное устройство. Копировально-фрезерный станок работает по следующему принципу: устанавливается шаблон, к которому подключается контроллер, и через механизм связи заданные параметры фигуры передаются на режущий элемент.

Типы оборудования

В зависимости от типа привода, установленного на машине, оборудование подразделяется на следующие виды:

деревянный пантограф для фрезерования, демонстрирующий двух- или трехмерную работу;
пантограф универсальный с поворотным кронштейном, который в большинстве случаев устанавливается в вертикальном положении;
для ускоренной обработки заготовок с несколькими шпинделями;
устройство с механической, гидравлической или электронной подачей;
с копировальным аппаратом, задающим траекторию движения фрезы.

Также копировально-фрезерные станки классифицируются по степени автоматизации рабочего процесса, и чем больше дополнительных опций присутствует в той или иной модели, тем выше ее ценник. Стоит отметить, что шаблонный метод резки древесины изначально подразумевает автоматическое соблюдение траектории движения фрезы, поэтому установка ЧПУ здесь совершенно не обязательна и, скорее, является данью новым технологиям, зарекомендовавшим себя как Наиболее эффективный.

Могу ли я сам создать копировально-фрезерное устройство?

Сегодня на столярном рынке нет недостатка в станках, но их достаточно. высокая цена не всегда позволяет приобрести такой агрегат домашнему мастеру. Устройство окупится при интенсивном использовании не ранее, чем через 5 лет, да и то в промышленных масштабах. Теперь, когда вы ознакомились с характеристиками пантографов и знаете, что это такое и где применяется, можно попробовать изготовить копировально-фрезерный станок самостоятельно. Конечно, устройство для кустарного производства уступает по производительности заводским образцам. Также мастера не рекомендуют переделывать обычный роутер в копировальный аппарат, а советуют собирать с нуля.

Перед изготовлением машины подбирается подходящая схема сборки, как правило, включающая несколько обязательных элементов:

рабочая поверхность;
опора стола;
фрезерная головка.

Изменение режима фрезерования здесь осуществляется регулировкой высоты столешницы. Фрезерная головка приводится в движение электроприводом, при этом оборудование часто снабжается регулятором скорости. Пантографы могут быть изготовлены из дерева, хотя такой вариант не будет отличаться высокой точностью работы за счет шлейфного соединения отдельных элементов, для которого характерен люфт. Что касается станков для волочения металла, то они могут функционировать в различных масштабах, но не справляются с изготовлением объемных изделий.

К сожалению, фрезеровка на самодельном копировальном станке не всегда позволяет получить идеально точные размеры деталей, к тому же готовое изделие может иметь существенные дефекты. Такие негативные последствия в первую очередь связаны с вибрацией рабочей поверхности, которую практически невозможно нейтрализовать. Также не всегда удается избежать различных огрехов в момент изменения направления движения фрезы. Кроме того, возникает внутреннее напряжение деревянной заготовки, что приводит к ее искривлению.

Учитывая недостатки самоделок, единственным существенным преимуществом которых является доступная цена комплектующих, рекомендуется прибегать к ее помощи исключительно для создания однотипных деталей в рамках узкопрофильного производства.

Пять проектов токарных станков, которые вы можете построить

Сразу предупреждаю: токарные станки по дереву вызывают привыкание. Хотя они кажутся пугающими для начинающих пользователей, токарные станки доставляют удовольствие и могут использоваться для создания широкого круга проектов. Токарные станки обычно используются для небольших проектов, таких как миски, тарелки, даже ручки, а также детали мебели и шкафов. Используется несколько методов с двумя основными методами токарной обработки: точение шпинделя и точение планшайбы. В пяти включенных проектах используются оба метода, а также двойное точение и что-то совсем другое.

Ряд производителей выпускают токарные станки. Они варьируются от малогабаритных до крупногабаритных сверхмощных моделей. Показанный токарный станок представляет собой 15-дюймовую модель Craftsman Professional с регулируемой скоростью. Это средний размер, но хорошо спроектированный с чугунной конструкцией для тяжелых работ. Особенности включают двигатель мощностью в одну лошадиную силу, обеспечивающий достаточную мощность. Двигатель сохраняет полную мощность даже на самой низкой скорости. Передняя бабка поворачивается 90 градусов, что позволяет поворачивать подвесной двигатель на 20 дюймов. 24-позиционный упор с шагом 15 градусов позволяет использовать токарный станок для фрезерования канавок и отбортовки. Токарный станок имеет максимальную длину шпинделя 37 дюймов и 15-дюймовую внутреннюю способность вращения чаши. Токарный станок поставляется с 6- и 12-дюймовым упором для инструментов, центральным зубчатым венцом, подшипниковым центром, 4-дюймовой планшайбой и стержнем для удаления центра токарного станка. Кроме того, мы добавили аксессуары, в том числе комплект Craftsman Bowl-Turning Kit и спиральные патроны Craftsman, а также рабочую оправку с патроном и ключом.

Вам также понадобятся токарные доски, которые вы сможете купить на месте. Токарные заготовки также доступны из ряда источников по почте. Packard Woodworks предлагает все виды расходных материалов для токарной обработки, от инструментов до дерева и отделки.

Примечание редактора: Инструкции в этой статье предназначены для конкретных проектов деревообработки. Все чертежи находятся в конце этой статьи. Если вы новичок в работе на токарном станке и хотите изучить основы, ознакомьтесь с «Урок токарного станка» по Монте Берч по телефону www.extremehowto.com.

Подсвечник из точеного камня

Конечно, на токарном станке по дереву текстуру не точишь, а красишь мультитекстурированной краской. легко имитировать каменную «скульптурную колонну». Показанный подсвечник был выточен из обрезков красного кедра. Подойдет любой подручный материал, который у вас есть, но лучшим выбором будет более мягкая древесина, которая легче обрабатывается и не показывает волокна. Точение сочетает в себе точение шпинделя и планшайбы.

Проведите диагональные линии по концам, чтобы определить центры. Используя ручную пилу с мелкими зубьями, сделайте надрезы на одном конце по диагональным линиям глубиной около 1/16 дюйма. Вставьте центр шпоры в пазы. Первым шагом является увеличение квадратного чертежа и создание шаблона для части шпинделя. Вы можете ускорить черновую обработку, обрезав углы заготовки на настольной пиле, установленной под углом 45 градусов. Грубо обрежьте заготовку до круглой формы с помощью стамески. Используйте прямое косое долото, чтобы сгладить и создать цилиндр с прямыми сторонами.

Найдите бусины и отметьте их расположение на блоке карандашом. Включите токарный станок и добавьте больше карандашных пометок для облегчения определения. Используйте долото с острием, чтобы начертить бусины, и закончите бусины косой стамеской. Отшлифуйте токарную поверхность на токарном станке наждачной бумагой все более мелкой зернистости, нарезанной на полоски. Отделите заготовку от токарного станка с помощью разделительного инструмента примерно до 1/2 дюйма и завершите обрезку ручной пилой с мелкими зубьями.

Вырежьте квадратный блок размером 3 на 3 дюйма из материала 3/4 дюйма для основы. Отметьте по диагонали от угла к углу, чтобы установить центр, и используйте циркуль, чтобы отметить окружность основания. Закрепите приклад на лицевой панели с помощью винтов. Сделайте основу круглой и обрежьте на ней декоративный край. Песок гладкий.

Вы можете оставить подсвечник как есть, или вы можете выточить его с помощью фрезы на погружном фрезере и с помощью самодельной подставки, установленной на направляющих станины станка. Фрезерование, показанное в этом проекте, было выполнено на фрезерном станке Legacy Revo, который очень прост и точен. Станок имеет делительную головку, хвостовую часть и переднюю бабку для удержания заготовки между центрами. Отрежьте верхние части на ленточной пиле. Скрепите все детали между собой клеем и нанесите фактурную отделку.

Мельница для перца

Мельница для перца — это забавный, практичный и сложный токарный проект, который станет отличным подарком на Рождество. Механизмы измельчения доступны из нескольких источников, включая Packard Woodworks. Механизмы доступны в нескольких размерах и поставляются с подробными инструкциями по повороту мельницы и установке механизма.

Это базовое точение шпинделя с несколькими дополнительными задачами. Точение профиля шпинделя — самый простой и отличный способ научиться точить дерево на токарном станке. Начните с небольшого веретена и древесины от мягкой до средней плотности. Грецкий орех — хороший выбор. Хороший размер — это поворотный блок размером 2-1/2 на 2-1/2 на 12 дюймов. Увеличьте квадратный рисунок, расположенный в конце этой статьи, и создайте выкройку. Корпус мельницы точен между центрами. Сделайте грубый скругление с помощью стамески, а затем косой стамеской сгладьте срезы. Используйте выемку и наклон, чтобы завершить профиль.

Часть верхнего конца должна быть загнута на 1-1/2 дюйма и затем помещена в четырехкулачковый патрон для сверления отверстий в корпусе. После того, как корпус был обточен и отшлифован, нанесите отделку, пока он еще находится в токарном станке. Нанесите слой отделки салатницы, дайте высохнуть, отполируйте очень тонкой стальной ватой и нанесите второй слой. Или можно использовать полиуретановый лак. Когда второй слой высохнет, отполируйте мягкой тканью.

Поместите корпус в патрон, снимите заднюю бабку и используйте патрон на оправке с насадкой Форстнера. Установите сверло на место и, вращая на малой скорости, используйте заднюю бабку, чтобы просверлить отверстие диаметром 1-5/8 дюйма на конце. Затем просверлите однодюймовое отверстие как можно глубже в теле. Переверните корпус и просверлите верхний конец на 1-5/8 дюйма для шипа колпачка. Затем просверлите отверстие в корпусе, чтобы завершить сквозное отверстие в корпусе. Используйте ручную пилу с мелкими зубьями или ленточную пилу, чтобы отрезать отходы. Или вы можете просто повернуть корпус и использовать сверлильный станок, чтобы просверлить отверстия. Убедитесь, что заготовка расположена идеально параллельно сверлу, зажав ее большим зажимом.

Поверните колпачок с шипом на конце, чтобы он вошёл в выемку в верхней части корпуса. Соберите механизм мельницы и мельницу в соответствии с инструкциями производителя.

Платформа для чипсов и окунания

Сегментные токарные работы — это забавные, привлекательные проекты, а пластина для стружки и погружения — типичный пример того, что можно сделать. Блюдо сделано из клена и ореха для контраста. Первый шаг — склеить большие секции клена и ореха отдельно, чтобы создать необходимую ширину. Используйте клей Titebond III и убедитесь, что доски зажаты ровно, не деформированы и не перекручены. Как только эти доски высохнут в течение ночи, снимите их с зажимов и отшлифуйте все поверхности лентой или пропустите доски через рубанок, чтобы удалить выдавленный клей и создать гладкие, плоские поверхности.

Приклейте верхний сегмент грецкого ореха к сегменту клена, снова надежно зажав и убедившись, что сборка имеет квадратную форму и не перекручена. Когда клей схватится, обрежьте склеенный сегмент квадратной формы. Отметьте по диагонали углы, чтобы найти центр как на поверхности грецкого ореха, так и на поверхности клена. Отметьте окружность диска с помощью компаса и вырежьте окружность диска с помощью ленточной пилы. Вырежьте квадрат для нижней части грецкого ореха. Обратите внимание, что он меньше в диаметре. Найдите центр квадрата, отметьте его окружность и вырежьте по форме. С помощью маленького квадрата отметьте край сегмента на каждой диагональной линии. Это позволяет вам расположить меньший сегмент точно на сегменте клена, выровняв линии. Приклейте и надежно закрепите.

Это строго точение планшайбы. Вам понадобится прочная лицевая панель и токарный станок с 14-дюймовой токарной мощностью или внешней токарной мощностью. Показанный токарный станок Craftsman имеет поворотную головку, а с помощью комплекта Craftsman Bowl-Turning Rest Kit вы можете выполнять токарную обработку до 20 дюймов на подвесном двигателе. Установите лицевую панель на верхнюю или большую часть орехового дерева, убедившись, что она расположена по центру.

Установите мотор токарного станка на самую низкую скорость, на показанном токарном станке 400 об/мин. Установите планшайбу на токарный станок и установите подручник, чтобы закруглить край пластины. Поверните заготовку вручную, чтобы убедиться, что поворот не касается остальной части. Включите токарный станок и скруглите край с помощью выемки, а затем перекоса, чтобы сгладить его. Переместите подручник к лицевой или нижней стороне диска и поверните ореховую «ножку», придав ей форму. Скруглите кленовый сегмент от ножки до лицевой части из ореха и отшлифуйте всю нижнюю сторону до гладкости.

Снять со станка. Снимите лицевую панель с верхнего орехового сегмента и поместите ее на меньший нижний сегмент. Убедитесь, что он расположен по центру. Установите токарную обработку на токарный станок и поверните верхнюю и внутреннюю часть диска. Готовая верхняя часть имеет внешний обод из орехового дерева с кленовым дном и ободком из орехового дерева для держания посуды в центре для погружения. Определите размер посуды, которую вы хотите использовать для окунания, и с помощью карандаша отметьте внутреннюю и внешнюю стороны окунающей формы, а также толщину внешнего обода из орехового дерева. Используйте долото, чтобы грубо вырезать сегмент грецкого ореха. По мере углубления сегмента вам нужно будет использовать долото с чашей, потому что обычное долото будет цепляться за наклонные стороны, когда вы будете делать надрезы. После того, как сегменты будут грубо вырезаны, используйте наклон, чтобы сгладить нижний сегмент клена и скруглить края края чаши и внешнего края. Отшлифуйте до гладкости и нанесите слой покрытия H. Behlen для салатницы (доступно в Grizzly), пока на токарном станке используйте мягкую тряпку, чтобы гладко вытереть покрытие. Дайте высохнуть, слегка отполируйте стальной мочалкой и нанесите еще один слой. Снимите с токарного станка, заполните отверстия для винтов в нижней части шпаклевкой из орехового дерева и разгладьте. Нанесите на все блюдо третий слой салатницы. Отполируйте мягкой тканью.

Подставка для растений на трех ножках

Показанная подставка для растений представляет собой достаточно традиционный и довольно простой проект. Он состоит из трех ножек, выточенных шпинделем, и верхней секции, распиленной лентой. Поскольку вы будете копировать на токарном станке, вы можете использовать копировальный аппарат для токарного станка, такой как Craftsman Copy Crafter, или сделать шаблон для подражания. Увеличьте квадратный рисунок и создайте шаблон из твердого картона или фанеры толщиной 1/4 дюйма. Вырежьте шаблон по форме с помощью ленточной или спиральной пилы. Установите блок для ноги на токарном станке и придайте ему форму, следуя шаблону. Отшлифуйте и обработайте ногу, пока она еще находится в токарном станке. Таким же образом поверните две другие ноги.

С помощью циркуля отметьте окружность верхней части и разделите круг на три части, чтобы найти отверстия для ножек. Отрежьте верхнюю часть по форме на ленточной пиле и отшлифуйте до гладкости. Ноги расширяются, а отверстия для ножек просверливаются в верхней части с помощью наклонного стола для сверлильного станка, такого как универсальный сверлильный станок Craftsman Professional, или с помощью изготовленной в магазине направляющей. Ноги удерживаются на месте в верхней части с помощью клиньев. Используя ручную пилу с мелкими зубьями, вырежьте прорези в верхней части каждой ножки. Отрежьте тонкую дольку грецкого ореха. Вставьте ногу в отверстие и вставьте клин на место. Повторите для двух оставшихся ног. Используйте ленточный шлифовальный станок, чтобы сгладить концы клиновидных ножек верхней частью и отшлифовать мелкой наждачной бумагой. Нанесите отделку.

Стол с пьедесталом, изготовленный с помощью Legacy Revo

Когда токарный станок не токарный станок? Если вас пугает вращающийся кусок дерева на токарном станке, вы можете рассмотреть фрезерный станок Legacy Revo. Он сделает почти все, что вы можете сделать на токарном станке, а затем и кое-что еще. В основном станок использует фрезер и различные фрезы, в том числе некоторые специальные фрезы, разработанные специально для станка, для резки заготовки по форме, в том числе круглой, а также для вырезания канавок, тростника и следования шаблону для точение конических деталей сложной формы, таких как ножки стола. Что интересно, так это создание спиральных поворотов, даже «веревочных» поворотов. Legacy Revo — это прочный и чрезвычайно точный фрезерный станок, который поставляется с четырьмя DVD-дисками по настройке и пояснениям различных этапов.

Для пятого «токарно-токарного» проекта мы использовали фрезерный станок Revo для имитации точеного стола с опорой и колонной, обрезанной канатом. В старину колонну обтачивали на токарном станке, затем «канатную» конструкцию вырезали рашпилем по дереву и шлифовали до гладкости — очень трудоемкая работа. Revo делает работу быстрой и легкой: на сборку колонны уходит около часа.

Вам понадобится погружной фрезер хорошего качества, а также четыре специальные фрезы, чтобы создать показанный дизайн. Биты, разработанные специально для мельницы Legacy Revo, можно приобрести в компании Magnate. Вам понадобится классическая спираль № 3952, насадка для очистки дна № 2704, насадка для формования веревки № 7581 и насадка для чаши и поддона № 7801.

Столбец стола изготовлен из поворотного блока размером 3-1/2 на 3-1/2 на 17 дюймов. Показанный стол был сделан из ореха, но подойдет любая твердая древесина с закрытыми волокнами. Как и при точении шпинделя на токарном станке, первый шаг — убедиться, что концы обрезаны под прямым углом. Отметьте по диагонали концы блока, чтобы определить центр каждого конца. В передней бабке Revo используется металлический зажим с пальцами, который привинчен к одному концу токарной заготовки. Затем пальцы вставляются в ответный зажим на конце передней бабки станка. Противоположный конец токарной заготовки удерживается на месте центральной точкой задней бабки, как на токарном станке. Отметив диагонали и найдя центры, отрежьте углы от заготовки с помощью настольной пилы, установленной на 45 градусов.

Закрепив фрезер на фрезерном столе, установите насадку для очистки дна. Опустите фрезу, зафиксируйте ее на месте и поднимите или опустите опорную направляющую фрезы, чтобы фреза легла на ровную поверхность заготовки. Зафиксируйте направляющую фрезерной опоры на месте. Поднимите направляющую глубины фрезерования примерно на 1/8 дюйма. Отпустите погружной рычаг и дайте фрезеру полностью подняться. Переместите фрезерный стол к одному концу заготовки и опустите фрезу, чтобы установить начальную точку. Заблокируйте один из стопоров направляющей фрезерного стола в этом месте. Переместите фрезерный стол к противоположному концу заготовки и также зафиксируйте стопор на месте. Переместите фрезерный стол обратно в начало и отметьте начальную точку стола на линейке опорной направляющей. Зафиксируйте фрезерный стол на резьбовом стержне.

Включите фрезер, опустите его на место и поверните рукоятку фрезерного станка. Когда вы проворачиваете рукоятку, ложа вращается, в то время как фрезерный стол движется вперед, срезая спираль дерева, чтобы «закруглить» ложу. Переместите фрезерный стол обратно в начальную точку, ослабьте замок, который удерживает фрезерный стол на резьбовом стержне, и переместите фрезерный стол на один дюйм. Повторяйте шаги проворачивания и фрезерования до тех пор, пока ложа не станет полностью закрученной.

Снимите донную фрезу и замените ее на классическую спираль. Переместите фрезерный стол так, чтобы центр фрезы находился на расстоянии 3 дюймов от одного конца заготовки. Используя стопорные замки, заблокируйте фрезерный стол, чтобы он не мог двигаться в продольном направлении в любом направлении. Снимите замок с резьбового стержня. Установите глубину фрезы, чтобы врезаться в заготовку примерно на 1/4 дюйма. Включите фрезер, опустите его на место и переместите подвижный фрезерный стол, чтобы отцентрировать фрезу над заготовкой. Когда вы поворачиваете рукоятку станка, сверло прорезает рисунок на ложе, напоминая форму, выточенную на токарном станке. Продолжайте опускать долото и поворачивать рукоятку, пока не достигнете желаемой глубины. Повторите этот шаг на противоположном конце запаса.

Удалите спиральный бит, вставьте веревочный бит, и «волшебство» начнется. Найдите начальную точку для долота примерно в 1 дюйме от ранее повернутого профиля. Зафиксируйте стоп-замок на месте, переместите фрезерный стол на противоположный конец и повторите шаг. Определите глубину резания, чтобы создать «веревку», и зафиксируйте направляющую глубины фрезерования на месте. Верните фрезерный станок в исходную точку и установите на место замок фрезерного стола/резьбового стержня. Включите фрезер, погрузитесь на заданную глубину и поверните рукоятку, чтобы вращать заготовку и одновременно перемещать фрезерный стол. Это создаст первую из трех спиралей, используемых для создания дизайна веревки.

Снова верните фрезерный стол на место, снимите фиксатор стола/стержня и переместите стол на 1 дюйм. Опустите фрезу, чтобы убедиться, что она правильно расположена для обрезки следующего витка веревки. Включите маршрутизатор и повторите шаг, чтобы сделать следующий разрез. Повторите для третьего разреза.

Последний шаг в показанной колонке таблицы заключался в том, чтобы вставить погружное сверло с чашей и тарелкой и вырезать рисунок, чтобы очистить разрезы веревки.

РубрикаРазное

Фрезерный копировальный станок по дереву своими руками: Копировальный станок по дереву своими руками: чертежи, видео

Копировально фрезерный станок по дереву своими руками

Общее описание оборудования

Особенности работы агрегата

Разновидности фрезерных установок с функцией копирования

Конструкция самодельного станка

Некоторые советы при изготовлении станка своими руками

Видео: Копировальный cтанок cвоими руками

Процесс создание фрезерно-копировального станка своими руками

Пантограф

Модель с плоскопараллельным механизмом

Модель для объемной фрезеровки

Дупликарвер-2

Дупликарвер-3

если есть вопросы ? позвоните по телефону 8 800 500 55 42 или 8 812 448 13 14, пишите [email protected] мы обязательно вам поможем!

Предназначение фрезерно-копировального станка

Разновидности фрезерных установок с функцией копирования

Классификация копировально-фрезерных станков

Копир фрезерный своими руками. Что такое пантограф? Виды и функциональные особенности копировальной машины. Типы копировально-фрезерных станков

Классификация по степени автоматизации

Особенности создания копира

Изготовление пантографа

Способы работы

Особенности изготовления копировально-фрезерного токарного оборудования

Вывод

4

1

2

3

4

Область применения

Функциональные особенности

Типы оборудования

Могу ли я сам создать копировально-фрезерное устройство?

Пять проектов токарных станков, которые вы можете построить
