Маленькие фрезерные станки по металлу
(Из книги Е. Васильева «Маленькие станки»)
Итак, выше был дан некоторый обзор основных токарных и комбинированных станков. А фрезерные станочки пока остались без внимания.
Про фрезерную обработку и станки я знаю меньше, так как непосредственно работал на токарных и координатно-расточных станках и обрабатывающих центрах. Но общее представление есть, так как довелось достаточно поработать на разных заводах, начиная учеником токаря и закончив наладчиком станков 6-го разряда. Так что всё мною изложенное, с одной стороны, чисто моё мнение, а с другой стороны, всё-таки достаточно квалифицированное, как я надеюсь.
Если говорить о пользе в хозяйстве маленьких станков, то я представляю себе маленький токарный, но к нему в паре фрезерный станок среднего размера. То есть если маленькие деталюшки точить на токарном, то фрезерные операции на этих деталюшках можно большей частью сделать наждаком, бормашиной или напильником (конечно разговор не о производстве, а о домашнем применении).
Кроме того, при изготовлении примерно одинаковых по размеру деталей, токарная обработка значительно мягче фрезерной, так как стружка снимается непрерывно. А фрезерная обработка более жесткая, так как фреза снимает стружку прерывисто (отдельно каждым зубом) и возникают ударные нагрузки. Эти нагрузки приводят к вибрации фрезерного станка даже при обработке сравнительно маленьких элементов.
У токарных станков тоже не всё гладко получается, на некоторых токарных операциях, например при работе отрезным резцом, практически всегда не хватает жёсткости станка и инструмента, но в целом фрезерный станок «колбасит» сильнее токарного.
По этой причине фрезерные станки начинаются как бы не от маленьких, а от средних размеров. Совсем маленькие фрезерные станки (исключительно для часовых дел) всё же существуют, но встречаются редко.
Пример такого станка на фото, взятого с сайта http://members.
surfeu.at/wefalck/tools/toolsmain.html.
Кстати, это очень интересный сайт — там и про токарные станочки есть что посмотреть. Но и этот часовой фрезерный «Dixi» значительно массивнее часовых токарных собратьев.
Для ещё одного примера, возьмём простую работу: вырезать на валу канавку под шпонку шириной 6 мм. Шпоночный паз 6 мм по стали — это работа для фрезерного станка обычного размера, не для маленького. Вал при обработке закрепляется в хороших тисках на столе совсем не игрушечного фрезерного станка.
В последнее время вокруг станков хобби класса появилось странное понятие «сверлильно-фрезерный». На мой взгляд, это сочетание слов вводит в заблуждение, так как часто применяется к обычному сверлильному станку, оснащённому координатным столиком. Для фрезерной обработки такой станок пригоден только условно. Сверлильный станок при сверлении не испытывает ни ударных нагрузок, ни бокового усилия на инструмент и не может быть альтернативой вертикально-фрезерному.
И ещё раз повторюсь — фрезерный станок размером побольше, чем здесь представлены, будет, на мой взгляд, значительно полезнее, но для его размещения более подходит гараж, а не домашняя мастерская. Но раз уж у меня обзор про маленькие станки, и к ним есть интерес читателей, я немного напишу и про миниатюрные фрезерные станочки.
Продукт Челябинского Часового Завода. Название станка на табличке. Фото взято с сайта http://www.chipmaker.ru
Микро-фрезерный станок MF70 ProxxonСтолик размером 200 х 70 мм. Двигатель 100 Ватт при напряжении 220-240 В вращает шпиндель со скоростью от 5000 до 20000 об/мин.
Вес около 7,0 кг. Цена: 311.59 EUR
Это совсем небольшой фрезерный станочек, но даже на его примере видно отличие фрезерного станка от сверлильно-фрезерного. Посмотрите на фото: какой тоненький инструмент, какого размера стол и обрабатываемая деталь, и какая при этом массивная колонна и основание станка.
Фотография даёт наглядное представление о соотношении размеров деталей, инструмента и станка при фрезерной работе даже маленьким инструментом. Некоторый кажущийся запас жёсткости и внешней «массивности», как у этого станка — совершенно необходим для фрезерной работы и не является избыточным — только-только хватает для работы по цветному металлу.
Но основное применение этого микро-фрезерного станка в большей степени гравирование, чем настоящая фрезерная обработка. А для более серьёзной работы концевой 6-мм фрезой может быть использован станок
Часовой фрезерный станочек Dixi (такое название было в описании лота на аукционе), но, на мой взгляд, больше похож на Hauser
Пример маленького фрезерного станка для хобби применений. Это австралийский Clisby. Цена $350.
Столик станка имеет длину 153 мм и ширину всего 40 мм.
Максимальное расстояние от стола до шпинделя 115 мм. Скорость вращения инструмента до 4000 об/мин. Двигатель 12 Вольт. Максимальный ток потребления 4 Ампера. Размеры станка: длина 160 мм, высота 265 мм, ширина 170 мм.
Фото с сайта http://www.clisby.com.au/
Вес фрезерного станочка Clisby менее 3 кг и стоимость доставки почтой из Австралии в Россию составит 45 долларов США.
* * *
Ещё один часовой вертикально-фрезерный станочек.
Линейка рядом положена — дюймовая.
Часовой горизонтально-фрезерный станочек. Рядом лежит дюймовая линейка.
Маленький фрезерный ценой 380 долларов.
Интересная компоновка фрезерного: с такой шеей куда угодно можно дотянуться.
Показан красивый маленький горизонтально-фрезерный Hardinge Cataract 1920 года.
Фото с сайта www.
lindsayengraving.com.

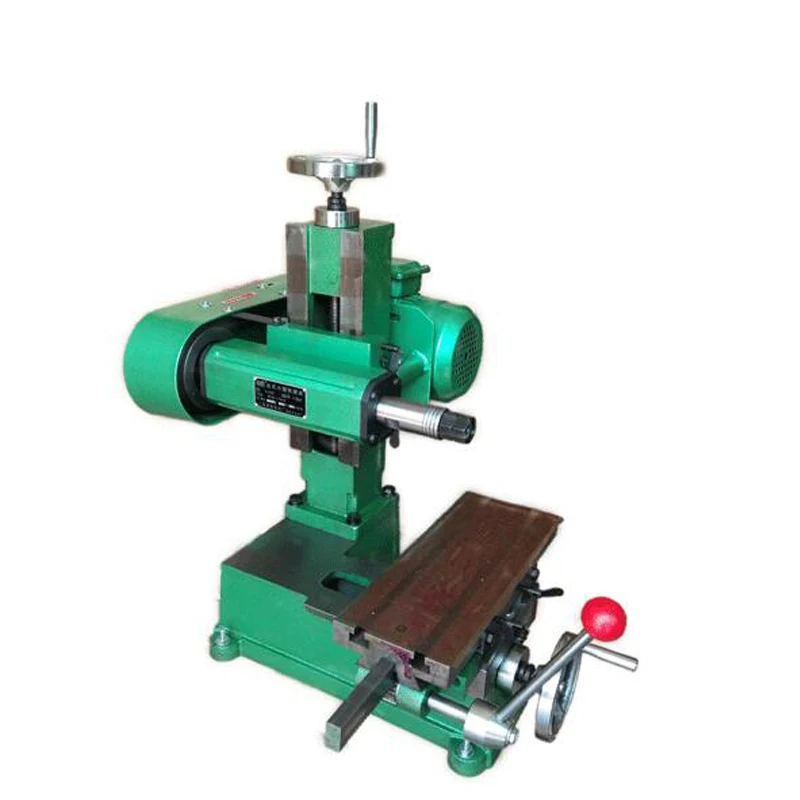

Небольшой настольный горизонтально-фрезерный станочек.

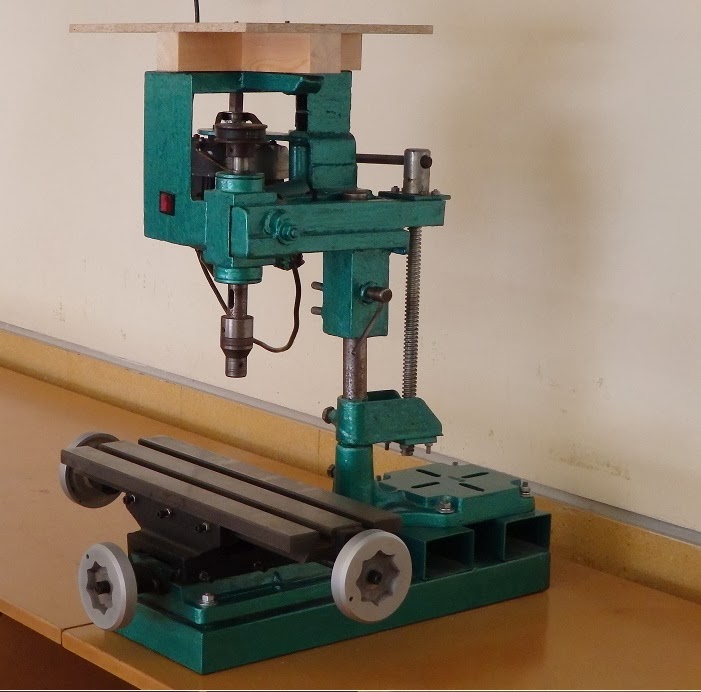

Вот такой он и должен быть, вертикально фрезерный. Пусть он на вид — лилипут или карлик. Но даже при малом размере может быть основательность и достоинство, в отличие от тщедушной современной молодёжи на тонкой круглой ножке.
Универсальные мини токарно-фрезерные станки по металлу
(Из книги Е. Васильева «Маленькие станки»)

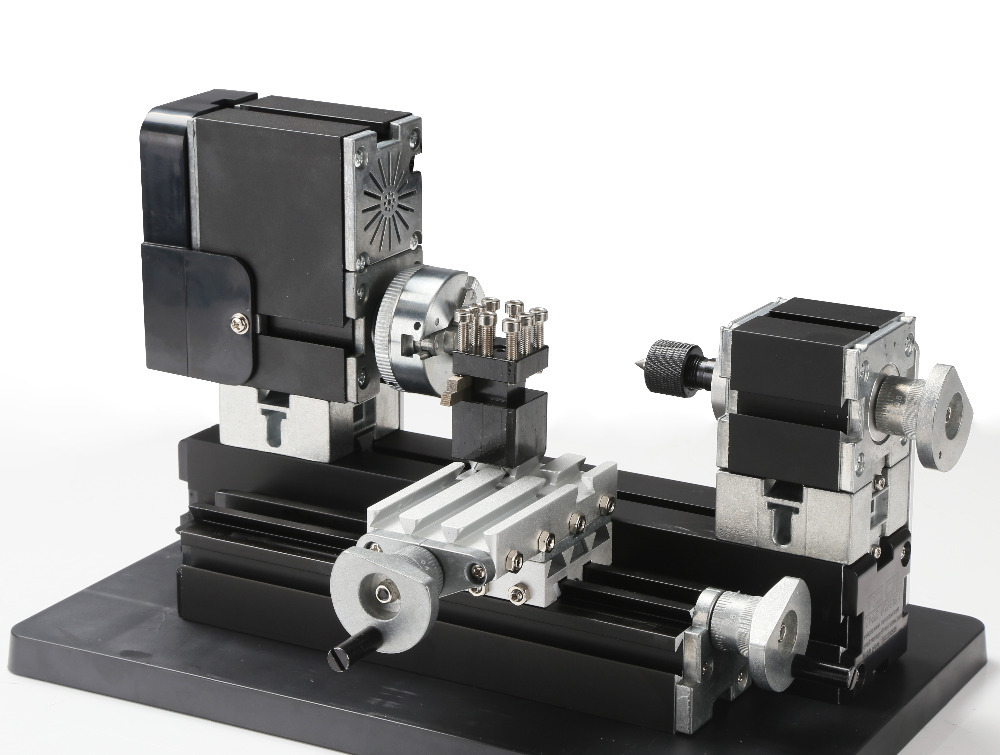

Среди маленьких станочков встречаются универсальные токарно-фрезерные модели. Большинство таких комплектов «два в одном» на самом деле могут меньше, чем от них ожидаешь. Это вызвано тем, что фрезерная часть перемещается только в одном направлении — по вертикали. В этом случае невозможно фрезерной частью станка обрабатывать деталь, закреплённую в токарном патроне.
Этот станочек не совсем привычного вида — российский «Реабин» МШ-2.2.
Двигатели у него якобы немного слабоваты, а так — хвалят эти станочки. Хоть и дороговаты. Применение коллекторных низковольтных двигателей для привода шпинделя — решение необычное, но по заявлению руководства фирмы, блок электронного управления такими двигателями позволяет существенно увеличить их срок службы, а вращающего момента за счёт хорошо подобранного редуктора хватит для большинства возможных применений.
Сайт производителя: http://reabin.ru
Реабин ставит на свои изделия патроны марки TOS.
Но существуют небольшое количество по-настоящему универсальных моделей. Например, немецкий «Шмель» (Hommel). Чтобы представить себе все его возможности, потребуется напрячь фантазию.
Станина станка выполнена плоской, и из комплекта оснастки на ней можно собрать то, что нужно в данный момент.
В нашей стране московская фирма ЕРТЭН производит хороший широкоуниверсальный станочек со странным названием ЕРТ. Возможности переналадки этого станка просто удивляют — мечта любого мастера! Станок высокого качества, сделан грамотно. ЕРТ (ЕРТЭН) слегка дороговат и, для домашнего применения, чуть крупноват. Но я всё же включил ЕРТа в этот обзор маленьких станков, тем более станок не очень известный, и может быть заинтересует кого-то.
Один из участников форума www.chipmaker.ru рассказывал, что станки ЕРТ ставят (ставили) даже в мастерские подводных лодок. Вполне возможно.
Интересно, а на космических станциях, например на нашем утопленном «Мире», было какое-то универсальное оборудование станочного типа?
Универсальный Golmatic MD-23 вряд ли оставит кого равнодушным.
Но игрушка дорогая. Ссылка: http://www.golmatic.de
Наш Ерт (ERTEN), пожалуй, подешевле, а по функциональности вполне соизмерим.
Идея у них одинаковая: шпиндельная бабка с поворотом и вертикальным перемещением, плюс дополнительные приспособления.
Можно конечно облизнуться, но не будем забывать, что любое универсальное решение проигрывает нескольким специальным. Конечно, если станок нужен пусть даже не на подводном корабле, а просто в условиях передвижной мастерской в фургончике автомобиля, — минимум занимаемого места может оказаться решающим фактором выбора.
Ещё одна универсальная конструкция, на вид — возможности кажутся очень широкими.
Тем не менее, на этом станке, как и на многих токарно-фрезерных, нельзя фрезеровать вдоль детали, закреплённой в токарном патроне. Правда, какая-то рукоятка на фрезерной части, расположенная на продольном винте, видна. Но, скорее всего, это рукоятка тонкой вертикальной подачи, а не горизонтальной. Хотя, могу ошибаться.
Если же фрезерная часть этого станка действительно умеет ездить вправо-влево, это было бы его большим плюсом.
Хотелось бы видеть универсальность, позволяющую, например, выточить заготовку болта и тут же, не вынимая деталь из патрона, отфрезеровать на ней шестигранник под ключ, или выточить вал и вырезать в нём шпоночный паз, или изготовить шестерню. Такая универсальность встречается на некоторых часовых станках (достигается установкой отдельного фрезерного привода на крестовый стол), но на более крупных это большая редкость.
Решение, позволяющее существенно расширить возможности токарно-фрезерных универсальных станков, не слишком сложное. Нужно вертикальной фрезерной колонне дать возможность передвижения вдоль токарной станины. Причём это можно устроить даже самостоятельно. Например, докупив ещё одну скользящую направляющую от поперечных салазок какого-то более крупного станка и установив её сзади вдоль токарной станины.
Фрезерная часть теперь крепится на эту направляющую и получает дополнительную степень свободы: перемещение вдоль токарной части. Фото не очень наглядное, но рассмотреть дополнительную направляющую за станком всё же можно.
Более подробно об этой переделке здесь: Китайское «Микро» — переделка
Конечно, чтобы изготовить шестерёнку, такой станок нужно оснастить ещё делительным приспособлением, позволяющем поворачивать шпиндель на небольшой угол и фиксировать его в каждом таком положении.
Найдите лучшие настольные мини-фрезерные станки с опциями для промышленного и микрофрезерования
Добро пожаловать в путеводитель Thomas по лучшим мини-фрезерным станкам 2023 года. Уже более 120 лет Thomas связывает покупателей и поставщиков промышленных товаров из Северной Америки. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.
Лучший мини-фрезерный станок может обеспечить промышленную обработку в меньшем масштабе для использования дома или в мастерской. Хотя эти машины часто неэкономичны, они обладают большими возможностями, которые просто невозможно воспроизвести с помощью других более простых и дешевых инструментов.
Изображение предоставлено г-ном Супапом Родламул/Shutterstock.com
Вот список лучших мини-фрезерных станков, за которым следует руководство по покупке, которое поможет вам выбрать лучший мини-фрезерный станок для ваших нужд.
Лучший выбор Томаса в номинации «Лучший мини-фрезерный станок 2023»
Мы искали и нашли семь лучших мини-фрезерных станков, доступных для различных потребностей и бюджетов, от ведущих производителей промышленных инструментов, таких как Grizzly, Klutch и WEN.
Прокрутите вниз, чтобы узнать больше об этих наиболее популярных мини-фрезерных станках и посмотреть, что о них говорят многие счастливые рецензенты.
*Цены, указанные в этой статье, указаны в долларах США на сайте amazon.com (США) и других интернет-магазинах по состоянию на февраль 2022 г.
1. Лучшая регулируемая мини-мельница — Grizzly Industrial G8689 Mini Mill
Несмотря на множество возможностей, включая регулировку скорости, микроуправление подачей вниз и прочную прецизионную колонну типа «ласточкин хвост», мини-фрезерный станок Grizzly Industrial G8689 мощностью 3/4 л.с. по-прежнему достаточно компактен для установки на стенде или верстаке.
Изготовлен из сверхпрочной чугунной конструкции и имеет трехосное перемещение стола, регулируемую скорость вращения шпинделя (0–2500 об/мин), наклон головки на 45 градусов влево и вправо и предохранительный выключатель.
КУПИТЬ СЕЙЧАС: 1230 долларов США, Amazon2. Лучший мини-фрезерный станок среднего класса — мини-фрезерный станок Klutch
Чугунный мини-фрезер Klutch имеет плавную работу без вибраций.
С двигателем мощностью 0,5 л.с., 110 В, регулируемой скоростью (100–2500 об/мин) и двухскоростной коробкой передач мощностью 350 Вт, это отличная мини-мельница по цене.
Фрезерная головка и колонна имеют угол наклона 45 градусов влево или вправо, и при весе около 140 фунтов устройство намного легче, чем другие аналогичные мельницы.
КУПИТЬ СЕЙЧАС: 1049,99 долларов США, Amazon3. Лучший настольный мини-фрезерный станок — фрезерный станок WEN 33013
.Независимо от того, хотите ли вы создать плоские поверхности, угловые кромки, прямые отверстия, пазы, карманы или контуры поверхности, однофазный компактный настольный фрезерный станок с переменной скоростью (100–2500 об/мин) WEN 33013
Головка и колонна регулируются на 45 градусов влево или вправо, она оснащена универсальным 13-дюймовым поворотным инструментом и поставляется с широким набором фрез, фрез и бит.
4. Лучший промышленный мини-фрезерный станок — фрезерно-сверлильный станок JET JMD-18
В дополнение к чугунной стойке и прочным роликовым подшипникам, легко читаемому глубиномеру и вращающейся на 360 градусов головке, фрезерно-сверлильный станок JET JMD-18 350018 имеет очень большой рабочий стол, так что вы можете большие рабочие места.
Фрезерный станок поставляется с рабочей лампой, регулируемой твердосплавной торцевой фрезой, угловыми тисками сверлильного станка, полудюймовым сверлильным патроном, оправкой патрона и дышлом.
КУПИТЬ СЕЙЧАС: 4 175,75 долларов США, Amazon5. Лучший микрофрезерный станок — Proxxon 37110 Micro Mill
Для небольших, деликатных и сложных проектов идеально подходит микромельница Proxxon 37110 MF 70 . Этот алюминиевый станок с чугунным основанием представляет собой прочную и высокоточную мини-мельницу.
«Отличная маленькая машинка», — говорится в одном отзыве. «Я использовал мой для создания моделей для отливки украшений, и это действительно мощная машина… Работает прекрасно. Не обманывайтесь размером в полпинты, это не игрушка. Это серьезный инструмент».
КУПИТЬ СЕЙЧАС: 391,50 долларов США, Amazon6. Лучшая мини-фреза для глубокого и торцевого фрезерования — мини-фрезерный станок Steel Dragon Tools
Для глубокого и торцевого фрезерования идеально подходит мини-фрезерный станок Steel Dragon Tools с регулируемой скоростью в диапазоне 0–1000 об/мин для шпинделя и 0–2000 при высокой скорости. Он оснащен двигателем мощностью 150 Вт и оснащен набором из 6 высокоскоростных фрез с 4 флейтами и набором фрез с хвостовиком 3/8 дюйма.
«Мне нравится простота этой машины», — написал один машинист с 25-летним стажем. «Он прост в использовании, но потребовалось время, чтобы его подрезать (даже промышленные машины требуют небольшой работы, чтобы сделать их точными, когда они новые).
Вам нужно прикрутить его болтами, он немного тяжеловат».
7. Лучший мини-фрезерный станок по дереву — Genmitsu CNC 3018-PRO
Для тех, кто хочет попробовать свои силы в обучении работе с ЧПУ в деревообработке, Genmitsu CNC 3018-PRO маршрутизатор комплект фрезерно-гравировальный станок для резьбы по дереву — идеальное место для начала.
Один из многих счастливых покупателей объясняет: «Если вы хотите пройти вводный урок по станкам с ЧПУ, это будет отличным началом! Простая сборка, простые инструкции, все инструменты и оборудование учтены, плюс доп. Станок прост, но достаточно сложен, чтобы вы могли запрограммировать его по своему выбору… Даже если вы профессионал, работать с этим небольшим настольным ЧПУ и экспериментировать с ним интересно».
КУПИТЬ: 408,97 долларов США, AmazonЛучшие мини-фрезерные станки — резюме
Несмотря на более высокую цену, фрезерно-сверлильный станок JET JMD-18 350018 ( 4 175 долларов США, Amazon ) выделяется как один из лучших мини-фрезерных станков, представленных в настоящее время на рынке.
Для чего-то более экономичного, но все же мощного мини-завод Grizzly Industrial G8689 ( 1230 долларов США, Amazon ) занимает второе место. Мини фрезерный станок Klutch ( 1049,99 долларов США, Amazon ) — отличный фрезерный станок среднего класса с впечатляюще низкой ценой.
Выбор лучшего мини-фрезерного станка — руководство по покупке
Фрезерный станок состоит из стационарного режущего инструмента и подвижного стола, который управляется вручную или с помощью компьютера. Заготовка крепится к столу, который движется вокруг вращающегося лезвия, чтобы сделать надрезы для достижения желаемого результата.
Как и полноразмерные фрезерные станки, мини-фрезерный станок представляет собой меньшую инженерную мельницу, которая может располагаться на верстаке или столе и создавать или модифицировать компоненты из дерева, металла или современных композитных материалов. Хотя полноразмерные мельницы могут быть горизонтальными или вертикальными, мини-мельницы обычно имеют вертикальную ориентацию, при этом ось вращающегося вала также является вертикальной.
Мини-мельничный станок
Несколько факторов, которые следует учитывать при выборе лучшего мини-фрезерного станка: размер, регулируемое положение стола, зажимы для закрепления материалов на месте, диапазон скоростей, мощность двигателя и лошадиных сил, глубина, которую может достичь шпиндель, крутящий момент и расстояние. между столом и головой.
Кроме того, у вас будет возможность решить, нужны ли вам различные дополнительные функции, такие как насосы охлаждающей жидкости, столы с электроприводом или встроенное освещение. Вообще говоря, чем больше дополнительных услуг вы хотите, тем больше вам придется платить.
Надеемся, наш обзор лучших мини-фрезерных станков был вам полезен. Дополнительные поставщики сопутствующих товаров, включая алюминиевые фрезерные станки с ЧПУ, пластиковые фрезерные станки с ЧПУ, 9-осевые фрезерные станки или фрезерные станки с ЧПУ
Прочие изделия для механической обработки
- Различные процессы обработки
- Современные инструменты для обработки
- Процессы микросверления
- Ресурсы по обработке — руководство по домашней автоматизации
- Ведущие поставщики услуг EDM в США
- Ведущие поставщики услуг по обработке винтов в США
- Отраслевая информация для операторов станков и программистов
- История промышленной революции: от рукотворного до механической обработки
- Обработка: Руководство по покупке
- Типы винтовых станков
- О прецизионной обработке — краткое руководство
- Что такое обработка? Руководство по различным видам обработки
- Типы формовочного оборудования — Руководство по покупке Томаса
- Типы обрабатывающих тисков — Руководство по покупке Томаса
- Все о КИМ
- СОЖ для механической обработки
- Об удалении заусенцев
Другие руководства по покупке
- Лучшие 3D-принтеры до 300 долларов США
- Лучшие 3D-принтеры до 200 долларов США
- Лучший 3D-принтер до 1000 долларов США
- Лучший 3D-принтер стоимостью менее 500 долларов США
- Лучшие метлы для толкания
- Лучший перезаряжаемый фонарик
- Лучшая сетевая дрель
- Лучшая аккумуляторная дрель
- Лучший набор торцевых ключей
- Лучший универсальный нож
- Лучшие анкеры для гипсокартона
- Лучшая сумка для инструментов для плотников
- Лучшая расширяющаяся пена
- Лучший сварочный аппарат для начинающих
- Лучшая головоломка
- Лучший органайзер для инструментов
- Лучшая кисть для отделки салона
- Самая мощная аккумуляторная дрель
Больше из Машины, инструменты и расходные материалы
Машины, инструменты и расходные материалы
Машины, инструменты и расходные материалы
Машины, инструменты и расходные материалы
Машины, инструменты и расходные материалы
Машины, инструменты и расходные материалы
Машины, инструменты и расходные материалы
лучших настольных фрезерных станков с ЧПУ в 2023 году для обработки металла
Если вы ищете настольный фрезерный станок с ЧПУ, который может обрабатывать твердые металлы и доступен любителям, то это руководство познакомит вас со всеми лучшими вариантами, доступными на рынке.
Настольный фрезерный станок в основном используется для обработки таких металлов, как алюминий, сталь и титан.
В отличие от настольных фрезерных станков с ЧПУ, которые используются для обработки мягких (относительно) материалов, таких как дерево, настольные фрезерные станки намного мощнее и имеют гораздо больший крутящий момент.
ЧПУ Bencthop могут быть любительскими фрезерными станками с ЧПУ стоимостью менее 5000 долларов США или промышленными, которые стоят намного дороже.
Если вы ищете настольные фрезерные станки с ЧПУ, которые могут обрабатывать дерево, пластик, алюминий и другие мягкие материалы вместо стали, то это то, что вам нужно прочитать — Лучшие настольные фрезерные станки с ЧПУ [2023].
Что в этом руководстве?
- Лучшие настольные фрезерные станки с ЧПУ до 5000 долларов США
- Лучшие настольные фрезерные станки с ЧПУ стоимостью от 5 000 до 10 000 долларов США
- Руководство покупателя: что следует учитывать при покупке настольного фрезерного станка с ЧПУ
Для написания этого руководства я изучил различные типы настольных фрезерных станков с ЧПУ, представленных на рынке в различных ценовых диапазонах.
Я опирался на свой опыт и отзывы людей в отрасли, чтобы выбрать идеальную мельницу для каждого типа пользователей.
Во время моего исследования я рассмотрел различные важные параметры настольного фрезерного станка с ЧПУ, такие как длина перемещения (X и Y), скорость резания, число оборотов в минуту, точность, система привода (шарик или винт), жесткость и поддержка клиентов, среди прочего.
С помощью этих данных я выбрал лучшие настольные фрезерные станки стоимостью менее 5000 долларов (небольшие фрезерные станки с ЧПУ), а также лучшие в диапазоне от 5000 до 10 000 долларов, идеально подходящие для выполнения операций обработки металлов с ЧПУ.
В этом руководстве я специально избегал китайских фрезерных станков с ЧПУ от брендов с низкой репутацией.
Все мельницы в этом руководстве представляют собой мельницы с ЧПУ с возможностью фрезерования стали и помещаются на столе.
Меньшие по размеру, такие как Sherline и TAIG, лучше всего использовать в качестве домашних фрезерных станков с ЧПУ.
MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.
Вот лучшие настольные фрезерные станки с ЧПУ, доступные сегодня [2023]:
| Настольный фрезерный станок с ЧПУ | Category | |
| 1 | Sherline 12″ Deluxe CNC Mill | Under $5,000 |
| 2 | TAIG 2019 CNC MILL | Under $5,000 |
| 3 | Tormach PCNC 440 | $ 5000-10 000 долл. США |
| 4 | Точность Matthews PM-728VT CNC Mill (Converted) | $ 5000-10 000 |
БЕСПЛАТНЫЙ СПАСИОП. обработки и должен быть вашим лучшим выбором, если размер вашей заготовки не слишком велик.
Лучшие настольные фрезерные станки с ЧПУ до 5000 долларов США (малые фрезерные станки с ЧПУ)
1.
14-дюймовая фрезерная система с ЧПУ Sherline Deluxe 14-дюймовая система с ЧПУ Sherline Deluxe14-дюймовая фрезерная система с ЧПУ Sherline стоимостью чуть менее 4000 долларов США является доступным вариантом для обработки металла. фрезерование на низких скоростях для любителей.
Настольный фрезерный станок Sherline был стартовым фрезерным станком для многих любителей с 80-х годов. Многие из этих фрезерных станков до сих пор эксплуатируются их владельцами.
Sherline называет его фрезерным станком с ЧПУ класса люкс. также называется Sherline 8020.
За указанную цену вы получаете 14-дюймовый настольный фрезерный станок, полную систему управления ЧПУ и компьютер.
Монитор для компьютера не входит в комплект.
Этот настольный фрезерный станок идеально
Этот фрезерный станок может отлично обрабатывать алюминий, как и ожидалось,
Общий вопрос, который возникает у всех, заключается в том, может ли фрезерный станок с ЧПУ Sherline резать сталь или титан.
Короткий ответ: да, это небольшой станок с ЧПУ для металла.
Sherline можно использовать для фрезерования титана, нержавеющей стали и чугуна, но вам нужно работать медленно, делать легкие проходы и использовать охлаждающую жидкость.
Вам нужно будет поддерживать глубину резания на уровне около 0,030″, обороты около 500 и использовать охлаждающую жидкость, такую как Kool Mist.
Но знайте, что на Sherline можно очень хорошо работать, только скорость подачи может быть немного низкой для профессиональных машинистов.0005
Tryally Tech — ютубер, который делает потрясающие работы, используя мельницы Sherline.
Фрезерный станок с ЧПУ Sherline от Tryally TechЭтот станок обладает достаточной жесткостью для обработки стальных заготовок даже толщиной 1 дюйм при низкой скорости подачи. , и оси Z.
14-дюймовый фрезерный станок с ЧПУ Sherline имеет стол размером 2,75″ (70 мм) x 13,0″ (330 мм).
Обратите внимание, что длина перемещения по оси X составляет 8,65″, 7″ по оси Y и 5,38″ по оси Z.
Фактически это определяет размер детали, которую вы можете фрезеровать на этом настольном станке с ЧПУ.
Вес этой мельницы составляет 40 фунтов, что означает, что ее можно легко носить с собой.
Таким образом, Sherline представляет собой превосходный небольшой фрезерный станок с ЧПУ для фрезерования металла по очень доступной цене.
Какая электроника установлена на станке с ЧПУ Sherline?
Итак, в Sherline используется специальный 4-осевой шаговый привод, встроенный в компьютер, три шаговых двигателя для каждой оси и управляющее программное обеспечение LinuxCNC (EMC2).
Драйверы шаговых двигателей имеют номинальный пиковый ток 4 А, а максимальный удерживающий момент шаговых двигателей NEMA 23 составляет 136 унций на дюйм.
При желании вы можете использовать любой другой шаговый двигатель по вашему выбору, при условии, что он соответствует стандарту NEMA 23, так как он должен соответствовать креплению двигателя.
В этой мельнице для привода используются ходовые винты, что не идеально для люфта, но подойдет для большинства задач.
В linuxCNC также возможно компенсировать люфт, чтобы уменьшить эффект люфта, который может возникнуть из-за системы ходового винта.
В руках хорошего машиниста небольшой фрезерный станок с ЧПУ может использоваться для изготовления деталей с допуском 0,001 дюйма 9.0005
Смазка этого мини-фрезерного станка с ЧПУ Sherline осуществляется через масленку, которая находится в углу седла фрезерного станка. Этот резервуар распределяет смазку по ходовым винтам X и Y.
Шпиндель этой мельницы может работать со скоростью от 70 до 2800 об/мин. Скорость можно регулировать с помощью ручки электронного контроллера на передней бабке.
Если вы хотите выбрать шпиндель для своего ЧПУ, ознакомьтесь с этим руководством — Лучшие шпиндели с ЧПУ в 2023 году для плавной резки
Что касается аксессуаров и улучшений, я могу выделить несколько недорогих улучшений.
Если у вас нет фрезерных тисков, вы можете получить фрезерные тиски, набор прижимных блоков Step и держатель концевой фрезы в комплекте, который они называют пакетом A.
Они также продают приспособление для инструментальной пластины , что действительно полезно для перемещения, удержания нечетных деталей, а также защищает рабочий стол.
Набор крышек для направляющих гармошкой является полезным аксессуаром для сбора стружки от фрезерования и предотвращения ее падения на ходовые винты. Это может существенно увеличить срок службы ходовых винтов.
Sherline Набор накладок для аккордеонаSherline также имеет дополнительный 18-дюймовый фрезерный стол, который добавляет 5 дюймов дополнительного хода по оси X за дополнительную плату примерно на 200 долларов.
На мой взгляд, ключевым аспектом Sherline является настраиваемость. Sherline продает все свои продукты с обратной совместимостью.
Это означает, что аксессуар, который будет выпущен в будущем, будет в основном совместим с мельницей, которая у вас есть прямо сейчас. Это позволяет выполнить модернизацию без замены всей мельницы.
Если вы хотите самостоятельно собрать электронику и систему управления ЧПУ, Sherline продает фрезерные станки с ЧПУ, в которых маховики удалены и заменены шаговыми двигателями.
Вы можете легко установить пользовательские элементы управления на этот фрезерный станок с ЧПУ.
Если у вас уже есть настольный фрезерный станок Sherline, то Sherline также продает механические и электронные компоненты для преобразования в настольный фрезерный станок с ЧПУ.
Этот фрезерный станок с ЧПУ поставляется в виде комплекта, и перед использованием его необходимо собрать. Конечно, руководство для Sherline максимально подробное.
Если вы хотите фрезеровать не только металлы, но и более мягкие материалы, то настольный фрезерный станок с ЧПУ может быть лучшим выбором, чем настольный фрезерный станок.
Компания Sherline products inc базируется в Висте, Калифорния, и работает с 1974 года. Вся продукция компании разрабатывается, производится и собирается на заводе в Калифорнии.
Sherline предоставляет гарантию на свой продукт сроком на 1 год при условии, что он не используется в производственных целях.
Компания Sherline славится превосходным обслуживанием клиентов и быстрой связью.
В целом, этот фрезерный станок Sherline является отличным, доступным и надежным вариантом для любителей, которые хотят выполнять фрезерование металла для своих личных проектов и не ищут быстрой фрезерной работы.
14-дюймовая фрезерная система с ЧПУ Sherline Deluxe
14-дюймовый рабочий стол идеально подходит для небольших заготовок
Имеет максимальную скорость перемещения 22 дюйма в минуту
Мощные шаговые двигатели NEMA 23 с удерживающим моментом 136 унций на дюйм
Возможно, вас заинтересуют эти товары:
- Фрезерный станок с ЧПУ и фрезерный станок с ЧПУ: в чем разница
2. TAIG 2019 CNC MILL
TAIG 2019CNCTAIG tools — компания, базирующаяся в Чендлере, штат Аризона, которая производит настольные фрезерные станки с ЧПУ для любителей, подобные Sherline.
Номер 2019 — это всего лишь номер модели, который не имеет ничего общего с 2019 годом.
Эта настольная мельница, которую TAIG называет «микромельницей», стоит около 2500 долларов.
TAIG — самый дешевый фрезерный станок с ЧПУ, который вы можете купить, если только вы не конвертируете мини-фрезерный станок в станок с ЧПУ.
При весе 105 фунтов эта мельница значительно тяжелее мельницы Sherline, которая весит всего 33 фунта.
Длина перемещения этой мельницы составляет 12 дюймов по оси X и 5,5 дюйма по оси Y, что больше, чем у мельницы Sherline.
TAIG представляет собой настольную мельницу размером 3-½ x 18,4 дюйма, что больше по сравнению с размером стола 2,75″ x 13,0″ на Sherline.
В отличие от Sherline, эта мельница не поставляется с компьютером, так что вы должны учитывать это в цене.
Но это также означает, что вы можете использовать компьютер по вашему выбору для запуска этой настольной мельницы.
Как и Sherline, TAIG 2019 использует ходовые винты по осям X, Y и Z. TAIG продает версию с шарико-винтовой передачей под названием TAIG 5019 CNC, которая стоит примерно на 500 долларов дороже.
С шарико-винтовой версией можно значительно минимизировать люфт, однако даже с ЧПУ TAIG 2019 можно компенсировать люфт, настроив программное обеспечение.
Программное обеспечение управления Mach4 используется ЧПУ TAIG 2019, в отличие от мельницы Sherline, описанной выше, где используется LinuxCNC.
Некоторые люди предпочитают LinuxCNC Mach4. Лучшим вариантом в таком случае является покупка версии станка TAIG 2019 с ЧПУ и использование вашей индивидуальной системы управления.
Я подробно рассказываю о выборе программного обеспечения для ЧПУ здесь — Лучшее программное обеспечение для ЧПУ [2023] для любителей и профессионалов [бесплатно и платно]
Как и в случае с Sherline, при наличии некоторого опыта вы сможете фрезеровать металл с допуском 0,001 дюйма на фрезерном станке TAIG.
Скорость перемещения на TAIG составляет 30 дюймов в минуту, в то время как у Sherline скорость 22 дюймов в минуту по осям X, Y и Z.
Опять же, это не имеет значения, так как вы, как правило, собираетесь управлять станком.
на низкой скорости
ТАЙГ предлагает 2019DSLS-версия этой мельницы с ЧПУ, которая стоит на 500 долларов дороже.
За дополнительные 500 долларов вы получаете шаговые двигатели с замкнутым контуром вместо шаговых двигателей с разомкнутым контуром, как в более дешевой версии.
Версия с замкнутым циклом предупреждает вас в случае пропущенных шагов, и вы можете начать сначала.
Кроме того, версия DSLS имеет более высокую скорость ускоренного подвода 60 дюймов в минуту по сравнению с 30 дюймов в минуту в обычной версии.
На мой взгляд, в этом обновлении нет необходимости, так как вы, вероятно, будете работать очень медленно, а шаговые двигатели, которые используются в наши дни, имеют превосходную компенсацию средних частот, значительно сводя к минимуму пропущенные шаги.
Если вы выполняете важную работу с дорогостоящими стандартными материалами, возможно, вам подойдет версия DSLS. Кроме того, следите за тем, чтобы направляющие мельницы правильно смазывались.
Если у вас есть дополнительный бюджет, я предлагаю вам выбрать версию с шарико-винтовой передачей, то есть фрезерный станок с ЧПУ TAIG 5019, который стоит на 500 долларов больше, чем фрезерный станок с ЧПУ TAIG 2019.
TAIG 2019 может резать алюминий, сталь, титан и другие материалы.
Фрезерование на фрезерном станке с ЧПУ TAIG 2019Хотя TAIG утверждает, что с помощью этого станка вы можете выполнять резку низкоуглеродистой стали толщиной 0,125 дюйма за один проход, типичная безопасная глубина резания, которую вы можете использовать для стали, составляет 0,030 дюйма.
При работе с небольшими настольными фрезами, такими как TAIG и Sherline, если вы новичок, вам следует начинать с небольшой глубины резания и постепенно увеличивать глубину.
Эта мельница поставляется в виде комплекта и требует сборки. Хотя TAIG отправляет руководство вместе с комплектом, документация по Sherline намного лучше.
TAIG предоставляет на свою машину 2-летнюю гарантию.
Подобно Sherline, TAIG также известна хорошей поддержкой своих клиентов.
В целом, TAIG представляет собой машину с большей длиной хода и более низкой стоимостью по сравнению с мельницами Sherline с аналогичными характеристиками.
Узнать цену на Taigtools
12-дюймовый фрезерный станок с ЧПУ Sherline по сравнению с фрезерным станком с ЧПУ TAIG 2019
Я бы все же дал небольшое преимущество фрезерному станку Sherline из-за лучшей поддержки клиентов, документации и постоянной совместимости даже со своими старыми модели
Увеличенный ход Х на TAIG можно получить, купив удлиненный 18-дюймовый фрезерный стол у Sherline.
Оба станка с ЧПУ доступны по цене и предназначены в первую очередь для любителей.
Sherline и TAIG также продают популярные малые токарные станки с ЧПУ. Я говорил о них здесь — Лучшие токарные станки с ЧПУ в 2023 году для обработки металла.
Лучшие настольные фрезерные станки с ЧПУ стоимостью от 5 000 до 10 000 долл.
СШАВ этом ценовом диапазоне у вас есть возможность выбрать настольный фрезерный станок с ЧПУ крупного бренда, такой как Tormach PCNC 440, или модернизированный настольный фрезерный станок от Precision Matthews или Grizzly.
Несмотря на то, что Tormach PCNC 440 является крупным брендом, он на самом деле представляет собой фрезерный станок начального уровня среди ЧПУ, используемых в коммерческом производстве. Подробнее об этом я рассказываю здесь. Сколько стоят станки с ЧПУ?
1. Tormach PCNC 440 — лучший высокоточный настольный фрезерный станок с ЧПУ с устройством смены инструмента
Tormach PCNC 440 Mill with StandTormach PCNC 440 — это настольная мельница начального уровня известной марки Tormach Inc, расположенной в Вонаки, штат Висконсин.
Существует несколько пакетов, предлагаемых Tormach в рамках PCNC 440, и стартовый пакет стоимостью около 10 000 долларов США + доставка является хорошим выбором для многих.
Хотя вы можете приобрести комплект начального уровня, который дешевле примерно на 3500 долларов, вы упускаете возможность приобрести высококачественную фрезерную клеть, лоток для стружки, инструменты и тиски от Tormach.
Эта настольная мельница весит почти 600 фунтов, и для ее работы вам понадобится прочная чугунная подставка.
Чугун особенно полезен для гашения вибраций, которые могут повлиять на качество резки.
Если вы решите пропустить стенд, вы, вероятно, можете приобрести достаточно прочный стенд в любом местном магазине менее чем за 500 долларов или купить стенд, такой как Little Giant MTh2-3036-30, на Amazon.
Фрезерный станок PCNC 440 поставляется в предварительно собранном виде, и вам нужно только установить его на подставку после установки на подставку поддона для стружки.
Так как он весит 600 фунтов, вам определенно понадобится лебедка или что-то подобное, чтобы поставить эту машину на подставку.
Вам потребуется пространство не менее 42 дюймов × 36 дюймов для этой мельницы в вашем магазине и немного больше для доступа к мельнице сзади и спереди.
Однако это настольная мельница с ЧПУ, и ее нельзя размещать прямо на полу.
В PCNC 440 используются шарико-винтовые пары для всех трех осей, что предотвращает люфт и повышает точность.
Как и большинство машин этого ценового уровня, Tormach использует направляющие типа «ласточкин хвост» для направляющих, которые облегчают перемещение при условии надлежащей смазки.
Площадь резания или рабочая зона, которую вы получаете с этой мельницей, составляет 10 x 6,25 дюймов, что на самом деле немного меньше, чем у мельницы TAIG.
Ход по оси Z составляет 10 дюймов, что весьма неплохо.
Эта мельница Tormach оснащена сложной системой смазки с металлическими плетеными маслопроводами, идущими к каждой оси для смазки шарико-винтовых пар, а также ручным масляным насосом.
Крышки направляющих гармошки на этой мельнице помогают защитить ШВП от стружки
Как выглядит электроника этой машины?
Вся электроника (кроме контроллера) этой мельницы размещена в верхней правой части мельницы в безопасном и стильном металлическом корпусе.
PCNC 440 использует шаговые двигатели NEMA 34 для всех трех осей, в отличие от станков TAIG и Sherline, в которых используются шаговые двигатели NEMA 23.
Это делает эту машину намного мощнее.
Конечно, TAIG и Sherline не могут использовать NEMA 34, так как рама недостаточно жесткая, чтобы выдержать такой крутящий момент. Это также говорит о том, насколько мощной является рама Tormach.
Двигатели шпинделя на этой мельнице могут развивать скорость до 10 000 об/мин при мощности 0,75 л.с. В шпинделях используется цанга R8.
Контроллер pathpilot — это то, что Tormach использует для всех своих мельниц начального уровня, а также PCNC 440.
Интерфейс контроллера Pathpilot Программное обеспечениеPathpilot нравится большинству пользователей благодаря простоте использования, кнопкам аварийной остановки и отличной интеграции с машинами Tormach.
Pathpilot также совместим с большинством программ CAD/CAM.
Фреза PCNC 440 способна резать практически все, будь то сталь, титан, нержавеющая сталь, чугун или алюминий.
Премиум-комплект Tormach PCNC 440 поставляется с корпусом и силовым тяговым устройством, но за дополнительную плату в размере около 3000 долларов США.
Корпус изготовлен из стали и хорошо спроектирован. На корпусе имеются открываемые прозрачные окна для облегчения доступа к мельнице.
Силовое дышло — это отличное дополнение к устройству смены инструмента, которое позволяет быстро менять инструменты нажатием кнопки питания вместо того, чтобы менять их вручную с помощью двух гаечных ключей.
Tormach Power Drawbar помогает сменить инструмент одним нажатием кнопкиЕсли вы хотите смешивать функции из разных пакетов, Tormach позволяет это сделать, используя опцию «создать свой собственный пакет».
Хотя этот станок производится компанией Tormach в Китае, контроль качества в Tormach достаточно хорош, чтобы гарантировать качество мельницы.
Tormach предлагает годовую гарантию на ремонт или замену всех своих машин и принадлежностей.
Tormach также славится доставкой запасных частей на следующий день, быстрой реакцией на запросы клиентов и отличной поддержкой клиентов в целом.
Tormach PCNC 440 в целом намного крупнее, тяжелее и жестче по сравнению с Sherlines и TAIG.
Tormach покупают любители, которые ищут высокую производительность даже для своих личных проектов без необходимости слишком много возиться со своим станком для фрезерования металла.
Также обратите внимание, что Tormach поставляется в предварительно собранном виде, а не в виде комплекта, как Sherline или TAIG.
Это также для профессионалов, которые хотят начать работу с коммерческой работы начального уровня, не рискуя слишком большими деньгами в большой мельнице.
Гораздо более подробный обзор этого фрезерного станка с ЧПУ — Обзор фрезерного станка с ЧПУ Tormach PCNC 440 [2023]
Проверить цену на Tormach
Прецизионный фрезерный станок Precision Matthews от Procut CNC стоимостью около 7000 долларов США, преобразованный с ЧПУ, является хорошим вариантом для тех, кто предпочитает объем и жесткость старого доброго настольного фрезерного станка.
Precision Matthews также продает комплект для переоборудования с ЧПУ для своего ручного фрезерного станка PM-728VT примерно за 1200 долларов США, который заменяет ходовые винты приводами с шарико-винтовой передачей для повышения точности.
PM-728VT весит 350 фунтов и является очень популярной мельницей Precision Matthews.
Хотя эта мельница производится на Тайване, качество всегда было на высоте.
Размер стола 7 x 28 дюймов. Длина хода с полной опорой составляет 8,5 дюйма (ось Y) x 17-¾ дюйма (ось X). Это намного больше, чем у мельницы PCNC 440.
Высота вертикального перемещения составляет 16 дюймов, что почти в два раза больше, чем у других фрезерных станков из этого списка.
В этом фрезерном станке используется бесщеточный двигатель постоянного тока для шпинделя с системой плавного ременного привода, которая намного тише, чем другие переделанные настольные фрезерные станки с ЧПУ. например, фрезерный станок с ЧПУ Grizzly G0704.
Шпиндель имеет конус R8 со скоростью вращения 75-4000 об/мин. На этой настольной мельнице есть ручка управления для изменения скорости вращения шпинделя.
Обратите внимание, что число оборотов в минуту намного меньше, чем 10 000 на мельнице Tormach PCNC 400.
Итак, какие детали используются для преобразования этого настольного фрезерного станка в настольный фрезерный станок с ЧПУ?
Со стороны фурнитуры ходовые винты заменены двойными шарико-винтовыми гайками.
Шарико-винтовой привод Procut PM-728VT с ЧПУДвойные шариковые гайки обеспечивают более стабильный крутящий момент, меньшее трение и более длительный срок службы по сравнению с системами с одинарными шариковыми гайками.
Со стороны электроники рукоятки оси Z на ручной мельнице были заменены шаговыми двигателями NEMA 34, а оси X и Y оснащены шаговыми двигателями NEMA 23.
В стандартной версии настольного фрезерного станка с ЧПУ, поставляемого procutCNC, используется контроллер Ethernet SmoothStepper для программного обеспечения Mach4.
Однако вы можете выбрать контроллер Acorn CNC (от centroid CNC), который работает на программном обеспечении Acorn, за дополнительную плату около 390 долларов США.
Точность, обещанная ЧПУ procut на этом переделанном стане, составляет 0,0015 дюйма 9.
0005
На этом ЧПУ можно резать практически все, включая алюминий, нержавеющую сталь и титан.
Компания Procut CNC находится в Миннеаполисе, штат Миннесота, и предлагает годовую гарантию на ремонт или замену всех поставляемых деталей.
Если эта цена покажется вам слишком высокой, вы можете вместо этого выбрать комплект для модернизации ЧПУ «Сделай сам» и выполнить переоборудование самостоятельно.
Но вам нужно подумать, стоит ли дополнительное время, которое вы потратите на это, разницы в стоимости между покупкой этого готового ЧПУ и преобразованием DIY.
Если преобразование не удалось, ожидайте вечного возни с машиной вместо фрезерования.
Если вы хотите выполнить переоборудование самостоятельно, это может быть вам полезно — Преобразование мини-фрезерного станка с ЧПУ с использованием комплекта для вашей гаражной мастерской.
В этом случае вы можете приобрести аппаратные и электронные компоненты из комплектов ЧПУ Procut или Arizona CNC.
Procut CNC в настоящее время продает комплекты для переоборудования для настольных фрезерных станков Precision Matthews PM-728VT, PM-25MV, PM-30MV и Grizzly G0704 с ЧПУ.
Arizona CNC в настоящее время предлагает комплекты для фрезерных станков Precision Matthews PM-25MV, PM-30MV и PM-940 с ЧПУ.
Обратите внимание, что Procut CNC также продает переоборудованные, готовые к использованию фрезерные станки с ЧПУ PM-25MV (~ 5 399 долл. США), PM-30MV (~ 6 499 долл. США) и настольные фрезерные станки с ЧПУ Grizzly G0704, но если вы можете себе это позволить, я рекомендую вам выбрать PM Фрезерный станок с ЧПУ -728ВТ.
Проверить цену на ProcutCNC
Tormach PCNC 440 v/s PM-728VT Преобразованный ЧПУ
В целом, если вам нужно гораздо большее рабочее пространство, предлагаемое PM-728VT по сравнению с PCNC 440, вам следует выбрать PM-728VT.
Тем не менее, вы упускаете отличную поддержку клиентов, гораздо более высокие обороты, которые вам нужны, если вы делаете детализированные детали, и будущие обновления (в случае, если вы хотите), такие как автоматические смены инструмента и силовые тяги, доступные для Tormach, если вы выберете переделанная мельница.
Кроме того, Tormach имеет гораздо более высокую стоимость при перепродаже, если вы когда-нибудь решите купить мельницу получше. Преобразованный ЧПУ, не так уж и много.
Если вы тот, кто умеет ориентироваться в вещах, то эта переделанная мельница будет хорошим выбором, если вы новичок, то, вероятно, нет, так как вы не будете много держаться за руки.
Руководство для покупателя: На что следует обратить внимание при выборе настольного фрезерного станка с ЧПУ
1. Размер стола и расстояние перемещения
Вам необходимо выбрать стол, достаточно большой, чтобы разместить на нем нужный материал.
Однако расстояние перемещения по осям X и Y является наиболее важным фактором, определяющим размер детали, которую можно фрезеровать на ЧПУ.
2. Жесткость
Для любого станка с ЧПУ жесткость может быть основным фактором, ограничивающим возможности фрезерования.
Для фрезерования стали ваша фреза должна обладать необходимой жесткостью.
Чем тяжелее, тем лучше в каком-то смысле.
3. Число оборотов и привод системы шпинделя
Для фрезерования мелких деталей из стали обычно требуется число оборотов в минуту 6000 или выше.
Меньше можно обойтись, но это замедлит работу.
Бесщеточный двигатель постоянного тока и ременный привод являются лучшими вариантами для системы шпинделя.
4. Шарико-винтовая передача против ходового винта
Шарико-винтовая передача хорошего качества может устранить люфт, который может присутствовать в системах винтовых передач.
5. Программное обеспечение
Убедитесь, что выбранное вами программное обеспечение имеет хорошую поддержку, документацию и сообщество. LinuxCNC, Pathpilot и Mach4 — хороший выбор.
6. Обновления
Тщательно выбирайте обновления, учитывая ваши будущие потребности. Тяговые тяги и устройства смены инструмента — очень полезные обновления, в то время как сервоприводы могут не понадобиться.
Кроме того, корпуса и поддоны для стружки экономят много времени при очистке.
