Фрезерный по металлу своими руками: сборка самодельного фрезерного станка по металлу

Содержание

сборка самодельного фрезерного станка по металлу

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

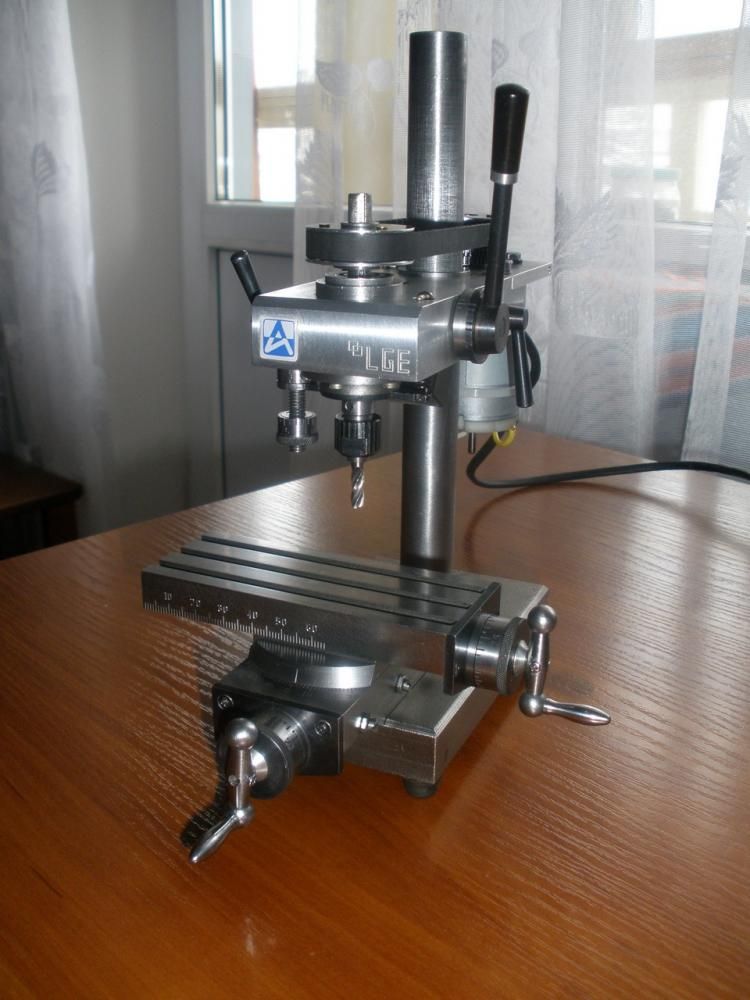

Пример фрезерного станка, сделанного своими руками

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как сделать фрезерный станок, используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Самодельный станок и этапы его изготовления на фото ниже

Самодельный фрезерный станок: вариант №2

Самодельный станок под дрель или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Неплохой функционал и довольно простая конструкция

Автор объясняет процесс изготовления стойки для дрели, которая впоследствии станет фрезерным станком.

Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.

Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального станка фрезерной группы, то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

Крупный станок с мощным электродвигателем

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров.

К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.

После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.

Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Общий вид и кинематическая схема фрезерного стола

Все конструктивные элементы самодельного фрезерного оборудования, о которых говорилось выше, оказывают большое влияние на работоспособность, точность и надежность станка, поэтому к вопросам их изготовления и установки следует подойти очень ответственно и аккуратно.

Чтобы ваш фрезерный станок, сделанный своими руками, был надежным, долговечным, точным и выглядел презентабельно, необходимо выполнить ряд завершающих процедур по его сборке.

Все деревянные поверхности станка следует не только тщательно отшлифовать, но и обработать специальной масляной пропиткой, которая защитит их от негативного воздействия внешней среды.
Органы управления фрезерным станком, а также все выключатели, необходимые для его полноценной работы, нужно разместить в доступном и удобном месте.
Немаловажной деталью станка является специальный патрубок, к которому присоединяется шланг пылесоса, отвечающий за удаление мелких стружек из зоны обработки.

При изготовлении домашнего фрезерного станка надо действовать в строгом соответствии с чертежом и с алгоритмом сборки. При выполнении этих условий, а также при соблюдении аккуратности и точности сборочных работ можно рассчитывать на то, что ваше мини-оборудование будет долго радовать вас своей функциональностью, производительностью, точностью и надежностью.

особенности изготовления и установки самодельного станка своими руками

Многие любители делать всё своими руками мечтают заполучить в свой арсенал самые различные инструменты и приспособления и в особенности самодельный фрезерный станок для обработки металла. Такое многофункциональное оборудование даёт возможность заниматься не только обработкой металлических изделий, а и дерева. В промышленной сфере такие агрегаты используются уже очень давно.

Естественно, промышленные станки – изделия сложные и многофункциональные, но и самодельное фрезерное устройство позволяет выполнять множество манипуляций по обработке металла и древесины. При наличии всего необходимого инструмента и расходных материалов такое устройство возможно смастерить своими руками, причём достаточно быстро. Самым простым агрегатом считается вертикальный фрезерный станок, собранный из подручных и, главное, недорогих материалов.

Предназначение самодельного фрезерного оборудования

Зачастую домашние умельцы занимаются изготовлением сложных деталей из металла или дерева, которые невозможно выточить или вырезать вручную и для этого им понадобиться фрезерный станок. Естественно, можно обратиться за помощью на предприятие, на котором существует всё необходимое оборудование, но за такие услуги придётся платить.

Если человек постоянно что-либо мастерит из металла, то походы к специалистам со временем выльются в круглую сумму. Поэтому целесообразно смастерить металлообрабатывающее оборудование своими руками. При должном подходе к данному процессу вполне можно собрать оборудование не во многом уступающее промышленному. Изготовив самодельный фрезерный станок, человек сможет обрабатывать как металлические заготовки, так и изделия из дерева.

Изготовление самодельного лифта для фрезера

В сборке фрезерного станка своими руками нет ничего сложного.

Особого внимания в данном процессе заслуживает регулировочный лифт. При этом насадку фрезы можно выполнить на подвижный вал электрического мотора, который способен работать на больших оборотах. В свою очередь, сама конструкция лифта состоит из следующих составных частей:

корпуса;
каретки;
скользящих полозьев;
резьбовой оси;
фиксирующего винта.

В процессе вращения оси каретка с подсоединённым двигателем может передвигаться вертикально по отношению оси. В свою очередь, полозья используются для обеспечения фиксации направляющего ограничителя. С помощью винта-фиксатора каретка будет закрепляться в неподвижном состоянии после непосредственного её выставления на необходимую высоту.

Монтаж несущей части корпуса, предназначенного для удержания всей конструкции, выполняется на нижней крышке фрезерного станка. Выполняя данные мероприятия необходимо проследить чтобы каретка и электромотор не имели люфта, располагаясь непосредственно в корпусе. Несоблюдение этого правила приводит к тому, что выборка металла в процессе фрезеровки происходит неравномерно.

Если готовой конструкции стола для фрезерного оборудования по металлу, изготавливаемого своими руками нет, то при его сборке нужно учесть особенности материалов, используемых, для его изготовления. Например, древесина боится влаги, зато качественно поглощает вибрацию и легко обрабатывается. Металл, более прочный, но если такой стол не закрепить, то он будет сильно вибрировать при работе фрезера.

Самостоятельное изготовление крышки станка

В большинстве случаев для изготовления крышки используют листы фанеры толщиной 2 см. Заготовка должна соответствовать 60 см по длине и 50 см по ширине. Для улучшения базовых характеристик металлообрабатывающего оборудования необходимо добиться максимальной прочности рабочего стола, для чего проделать несложные мероприятия.

Из текстолита 2 мм толщины изготавливается облицовка. Для этого вырезается деталь по размерам, соответствующим фанерной заготовке. При этом нужно учитывать, что при вырезании обеих частей станка нужно не забыть оставить припуск 25 мм.
На следующем этапе наносится тонкий слой клеевого состава на поверхность текстолитовой детали и крышки из фанеры. В процессе необходимо отступить от крайней части фанерной крышки на 30 мм и только затем клеить текстолит.
Полученную деталь монтируют на циркуляционный распиловочный станок. Выполняется это так, чтобы крайняя часть фанерного листа плотно прижималась к упору. Затем от крайней части упора делается 6 мм отступ и выполняется отпил заготовки из фанеры и текстолита.
На следующем этапе заготовка переворачивается и аналогичная процедура повторяется, но на противоположном краю.
Из листа фанеры выполняется вырезание продольных и боковых накладок. По ширине продольная накладка составляет 4 мм, а по длине 700 мм. В свою очередь, боковая деталь равна 6 мм по ширине и 600 мм по длине.

Далее изготавливается вспомогательная деталь для ровной приклейки кромочной накладки. Для чего существует определённый план действий.

Подготавливаются четыре фанерные заготовки размерами 100 на 100 мм.
В каждой детали вырезается паз 50 на 50 мм.
Для укрепления их фиксируют струбцинами по всем углам крышки.
Отдельные элементы соединяются соответствующим клеевым составом.

Установка упора станка

После заготовки крышки и лифта переходят к монтажу упора, для чего придерживаются определённой последовательности действий.

Накладка прижимается к установленной дополнительной части и приклеивается к верхней кромке. Такие манипуляции выполняются со всеми элементами.
Через заблаговременно подготовленные пазы можно проконтролировать, как происходит состыковка накладок в углах.
На следующем этапе, на отрезном станке устанавливается дисковая фреза. Присоединение упора выполняется посредством подготовленной накладки из дерева высотой 250 мм.
Фреза и упор настраиваются так, чтобы была возможность выбрать шпунты, помещённые в кромочную накладку.
Точность настройки имеет очень большую важность. Для этого можно попрактиковаться на ненужных обрезках.
Крышка прижимается к упору со стороны, на которой наклеен текстолит. Далее, в боковых кромочных накладках выбираются шпунты. Это делается с целью дальнейшего монтажа профиля из алюминия. Для этого выпиливается шпунт с помощью фрезы дискового типа.
На финишном этапе необходимо проверить прохождение ползунка до крайнего упора на углу. Если его перемещению ничего не препятствует при незначительном люфте, то в крышке выпиливается паз таких же размеров, который размещается вверх фанерной стороной.

Как можно понять из статьи, проектирование и изготовление самодельного фрезерного станка по металлу своими руками – процесс не слишком сложный, в особенности если к нему подойти с должной ответственностью и прислушиваться рекомендаций профессионалов. Придерживаясь точной последовательности и технологических особенностей сборки станка, в конечном счёте получится качественный металлообрабатывающий агрегат, по своим характеристикам приближенный к заводскому аналогу.

Оцените статью: Поделитесь с друзьями!

Самодельный фрезерный станок по металлу своими руками

Домашний станок для фрезерования – незаменимое оборудование для обработки металла и других материалов своими руками. Если задаться целью, можно соорудить мини-копию промышленного оборудования, значительно сэкономив на комплектующих, при этом станок можно дополнительно наделить и токарными функциями. Самодельный фрезерный станок по металлу изготавливается достаточно несложно, в процессе изготовления необходимо лишь запастись терпением и иметь под рукой подробные чертежи, свойственные серийному оборудованию.

Самодельный фрезерный станок по металлу

Самодельный фрезерный станок по металлу своими руками

Домашний фрезер является отличным помощником для обработки металлических или деревянных изделий в тех случаях, когда использование ручного инструмента не принесет желаемого результата. Можно в таком случае обратиться в мастерскую, но такие услуги не всегда стоят дешево. Обладая определенными навыками, можно собрать своими руками фрезерный станок по металлу простейшего типа или более сложную модель. Соответственно, у более простого типа станка, собранного на основе обычной дрели, функционал будет скромнее, чем у более сложного, оснащенного большим количеством комплектующих и работающего на основе электродвигателя. Если следовать инструкциям и чертежам, на основе которых собирают промышленные образцы фрезеров, для домашней мастерской можно соорудить станок, способный выполнять сложные технологические операции: вырезать изделия из металла или дерева, обрабатывать поверхности различной конфигурации, изготавливать пазы, фальцы, шлицы и т. п. При сборке станка можно опираться на видео-инструкции, которые можно найти в большом количестве в интернете.

Но перед тем, как вы приступите к сборке самодельного станка, хотели бы предупредить, что, не зная всех тонкостей сборки устройства, в итоге оно может оказаться небезопасным для эксплуатации. Поэтому если возникают сомнения в работе устройства, собранного своими руками, обратите внимание на фрезерно-гравировальные станки с ЧПУ от отечественного производителя MULTICUT, которые имеют гарантию качества и большую производительность.

Конструкция и принцип работы

Фрезерный станок по металлу своими руками чертежи

Основой фрезеровочного станка является станина, которая должна быть жестко закрепленной и достаточно прочной для того чтобы выдерживать необходимую нагрузку.

Вторым важным элементом является ручная дрель или электродвигатель, выполняющие функцию привода для рабочего инструмента, которым служит остро заточенная фреза. Для фиксации заготовок из металла или дерева, а также их размещения для обработки используется фрезеровочный стол, оснащенный специальными креплениями.

Все комплектующие должны быть высокого качества, поскольку от этого будет зависеть эффективность работы станка. Мощность фрезера, так же, как и его производительность, зависят от мощности привода и максимального числа его оборотов. Минимальная мощность домашнего станка должна составлять 500 вт, а для работы с более твердыми металлами понадобится двигатель мощностью 1,2-2 квт.

Работа оборудования может осуществляться вручную или автоматически. Второй тип станка оборудован модулем ЧПУ, позволяющим свести к минимуму участие человека при обработке, заточке и прочей работе с металлом.

Мини-фрезерный станок по металлу своими руками

Мини фрезерный станок по металлу своими руками

Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

Металлические уголки № 25
Швеллер
Автомобильный домкрат
Квадратная труба профилем на 20
Штырьки из металла для осей
Плотная фанера
Конус Морзе
Электропривод мощностью 400 вт
Сверлильный патрон

Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами. К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

ЧПУ фрезерный станок по металлу своими руками

Чпу фрезерный станок по металлу своими руками

Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

Шарико-винтовая передача. Она используется для изменения вращательных движений в возвратно-поступательные и наоборот.
Вертикальные, поперечные и продольные направляющие. Они предназначены для приведения в движение портала со шпинделем по вертикали, рабочего стола вправо-влево и передвижения его по станине.
Основание для крепления всей оснастки.
Шпиндель, в котором закрепляется фреза для обработки металлических изделий.
Рабочая поверхность (стол)
Охлаждающая система для фрезы и шпиндельного узла.

ЧПУ-фрезер работает с помощью программного обеспечения, установленного на компьютер. В программе создается будущее изделие, рассчитывается в специальные коды, распознаваемые контроллером. Затем команда поступает к шаговым двигателям, которые перемещают шпиндель или фрезер в соответствии с контурами заготовки. Сам станок собирается по следующим этапам:

Первым этапом сборки чпу фрезера является сборка электропривода и станины, на которой будут располагаться комплектующие и сам станок. Она должна иметь прочную и жесткую конструкцию, располагаться на ровной поверхности. Мощность электропривода станка с чпу должна составлять 1-2 квт. В его роли можно использовать стационарный электромотор или электропривод из любого мощного ручного инструмента с большим количеством оборотов.
Устанавливается фрезеровочная консоль, колонны, все направляющие и шаговые двигатели. На этом этапе необходимо следить за тем, чтобы скольжение по направляющим производилось плавно и гладко. Кроме того, на этом этапе сборки чпу фрезера проверяется надежность крепления всех механизмов и их работоспособность. Название и точное количество необходимых элементов необходимо смотреть в точной инструкции и чертежах.
На заключительном этапе проверяется работоспособность всего станка в целом перед установкой программного обеспечения.
Элементы контроллера подсоединяются друг к другу в соответствии со схемой, подключаются к компьютеру, на котором установлено программное обеспечение и все необходимые драйверы. Когда программное обеспечение будет установлено, необходимо загрузить нужные эскизы деталей. После этого выбирается нужный материал, устанавливаемый на рабочую поверхность, а также тип фрезы для этого материала.

Работа на оборудовании должна производиться только после ознакомления с правилами техники безопасности. Это касается как чпу фрезера, так и мини-агрегата. Во-первых, необходимо использовать средства защиты глаз и открытых частей тела от попадания металлической стружки. Во-вторых, нужно следить за тем, чтобы фрезерный узел не перегревался, иначе он может разлететься на куски, причинив вред здоровью. В-третьих, вся электроника и сеть должны иметь заземление, а электрическая сеть должна быть защищена от возникновения короткого замыкания.

Фрезерный станок по металлу своими руками: видео

Фрезерный станок с ЧПУ по металлу своими руками: сборка, схема

Фрезеровочное устройство предназначено, чтобы путем обработки металлов фрезером, изготовлять различные изделия из них. Можно найти множество причин, почему люди желают создавать фрезерные станки с ЧПУ по металлу своими руками, и это имеет смысл.

Действительно, не всем по карману их приобрести в торговой сети, или непосредственно от производителя: цены на них немаленькие. Но есть люди, получающие максимум удовольствия от того, что работают своими руками, создавая что-то уникальное. Например, ЧПУ фрезер под конкретные задачи, не предусмотренные агрегатами заводского изготовления. Хотя работа их строится по сходному принципу, а конструкции во многом схожи.

Приступать к работе, имея инструкцию

Фрезерные станки с ЧПУ стационарного типа, задействованные на предприятиях, выполняют масштабные работы. Поэтому у них огромные габариты и возможность выполнять обработку толстых листов металла большого формата. У настольных станков – маленькие размеры и есть возможность производить серийные партии продукции высокого качества.

Самодельный фрезерный станок ЧПУ, созданный из средств, которые есть под рукой, по сути, может служить прототипом бытовых и настольных агрегатов. А это также существенная экономия семейного бюджета.

Совет: независимо от формы заготовки, обрабатываемой на станке, надо знать свойства материала, который подлежит обработке. В связи с этим стоит правильно рассчитать жёсткость будущей конструкции!

Когда планируется сборка самодельного агрегата, но бюджет его ограничен, то для механической части конструкции будущего станка подбирают элементы, которые подходят по цене. Чтобы обеспечить полноценную работу электроники, следует найти нужные узлы. Если компьютер уже есть, устанавливается профессиональная программа типа ArtCAM, Mach4, Machine и Kcam4.

Варианты

Все это потребует и финансовых вложений, и затрат времени. Но возможность обладать оборудованием, работающим эффективно и точно обрабатывающим заготовки, и которое доступно по цене, – того стоит. Чтобы сделать токарный станок по металлу или фрезерный, существует два варианта:

Приобрести готовый набор со специально подобранными элементами, и собрать его по схеме.
Комплектующие извлекаются из старых сканеров и принтеров, а устройство, которое бы полностью удовлетворяло все чаяниям умельца, собирается собственноручно.

Главное, чтобы иметь инструкцию по сборке самодельных устройств (фрезерного или токарного) с ЧПУ, где указаны:

используемые материалы;
список необходимых комплектующих;
перечень инструментария;
чертежи комплектующих;
цены на приобретение элементов (приблизительно).

Но есть один минус: чтобы прочесть хорошие инструкции – надо знать английский. Хотя, по мнению многих умельцев, разобраться в чертеже и схеме, даже не владея языком, – несложно. Главное – остановиться на оптимальной схеме для работы мини-оборудования.

Что понадобится для сборки

В перечне компонентов фрезерных станков или для токарных работ нужно иметь:

шарико-винтовую передачу (ШВП) оси Z. Она нужна, чтобы преобразовать вращение и движение стало возвратно-поступательным, и наоборот;
вертикальные и поперечные направляющие – с их участием портал со шпинделем агрегата движется по вертикали; а рабочий стол – направо и налево;
продольные направляющие расположены на станине и обеспечивают движение рабочего стола по длине колонны;
колонну – в ней есть противовес для того, чтобы компенсировать нагрузку шпиндельного узла;
основание, на нем располагают оснастку;
шпиндель – в нем закрепляется рабочий инструмент;
рабочий стол – в его плоскости выполняют фрезерование и токарные работы;
системы охлаждения фрезера, резца и шпинделя от перегрева.

Простейшая схема создания устройства

Фрезерное устройство с числовым программным управлением может иметь своей основой б/у станок, на нем вместо рабочей головки со сверлом, ставят фрезер. Затем надо будет сконструировать механизм, который бы обеспечил передвижение в координатных плоскостях. Его собирают, взяв каретки от бывшего в употреблении принтера, и этим уже обеспечится работа в 2-х плоскостях.

К устройству без проблем подключается ПУ. Но оно сможет лишь работать с пластиковыми заготовками, из дерева, тонких металлических листов. Причина – недостаточная жесткость конструкции. Это, по сути, будет модификация станка, работающего с мягкими материалами. Чтобы сделать полноценный программируемый станок, который способен фрезеровать заготовки из любых материалов, достаточно двух мощных шаговых двигателей. Их реально сконструировать, немного доработав, из электромоторов.

Они хороши тем, винтовая передача не нужна, функционал самодельной конструкции не ухудшатся. Если решено пользоваться кареткой с принтера, лучше поискать его крупногабаритную модель. Соединяют вал фрезерного устройства и зубчатые ремни, чтобы избежать проскальзывания на шкивах.

Собираем самодельное оборудование

Сначала фиксируем на направляющих балку с прямоугольным сечением. Для несущей конструкции устройства нужна достаточная жесткость. Лучше обойтись без сварного соединения всех элементов, применяя винты и болты. Швы, образовавшиеся при сварке, плохо переносят вибрацию. И рама способна быстро разрушиться.

В фрезерном станке, или же токарном, собранном собственноручно, необходимо иметь механизм, способствующий тому, что рабочий инструмент перемещается в плоскости, расположенной вертикальной. С этой целью применяют винтовую передачу.

Что касается вертикальной оси, она легко изготовляется из плиты алюминия. Нужно только параметры оси идеально подогнать к габаритам будущего устройства. Если умелец располагает муфельной печью, конструкция алюминиевой оси изготовляется самостоятельно: для ее отливания пользуются отраженными в чертеже габаритами.

Сборку начинают с ШД. Чтобы их смонтировать, оба двигателя закрепляют позади вертикальной оси на корпусе. Первый несет ответственность за то, чтобы фрезерная головка перемещалась в горизонтальном направлении, а другой, – образно говоря, «опекает» вертикальную. И уже затем начинается монтаж оставшихся узлов.

Для обеспечения вращения всех механизмов служат ременные передачи. Перед подключением к станку ПУ, нужна проверка (выполняется в ручном режиме) его работоспособности и устранение по ходу выявленных недостатков.

Использование старых ШД

Конструкциям станков с ЧПУ не обойтись без ШД, обеспечивающих движение инструмента в 3D. Иногда в их изготовлении используют электромоторы из матричного принтера. Большая часть устаревших моделей была оснащена мощными электродвигателями. Со старого принтера извлекают стержни из стали с высокой прочностью, которые будут использованы в конструируемых станках.

Для изготовления фрезерного программируемого станка, работающего с металлом, нужен не один шаговый двигатель, а целых три. Из матричного принтера мы снимем два, поэтому будет разобрано еще одно старое печатное устройство.

Совет: Выполняя сборку, важно проследить за процессом скольжения каретки относительно всех направляющих. Когда не достигнута плавность, а это наблюдается в случае неграмотной сборки, реально в момент запуска сломать станок или же испортить заготовку.

Желательно, чтобы у двигателя было пять проводов управления, это расширит функционал мини-агрегата. Изучаются параметры ШД: какой угол выполнения одношагового поворота, определяется величина таких показателей, как напряжение питания и сопротивление обмоток. Подключая каждый из двигателей, их нужно обеспечить индивидуальными контроллерами.

Несложно и с приводом, его собирают из шпильки и гайки нужных размеров. Чтобы вал движка зафиксировать, и он был присоединен к шпильке, можно взять резиновую обмотку от электрокабеля достаточной толщины. Фиксатор лучше сделать в виде винта, его вставляют во втулку из нейлона. Изготовляя эти несложные элементы конструкции, можно воспользоваться наборов напильников и применить в работе дрель.

Разберемся с электронной «начинкой» устройства

Управлять станком с ЧПУ, сделанным собственноручно, призвано программное обеспечение. Для правильного выбора ПО (часто его пишут самостоятельно), нужно позаботиться о включении драйверов для контроллеров, если хотят иметь функциональное устройство.

Электронный блок, который ним управляет, подключается к порту LPT, а униполярные ШД для 3-х координатного ЧПУ станка – по специальной схеме. Что касается электронных комплектующих, то нужны только качественные, если умельцу важно добиться точности в выполнении технологических операций. После их подключения, выполняется загрузка нужного ПО одновременно с драйверами. И уже за этим последует проверка работы загруженных программ, посредством пробного запуска станка, с последующим выявлением и устранением недоработок.

12 шагов к построению станка

Надо знать, что есть немало самодельных чертежей станка с ЧПУ, предлагаются различные подходы к решению некоторых задач. Чтобы в этой информации не «заблудиться», опытные специалисты разработали руководство, в котором сформулировано 12 главных шагов для создания функционального агрегата.

Воплощая станок в металле, нужно определиться:

С ключевыми конструктивными решениями, учитывающими бюджет.
Основанием и элементами Х-оси.
С правильным проектированием козловой оси Y.
Схемой сборки оси Z.
Линейной системой движения.
Компонентами механического привода.
Выбором двигателей.
Конструкцией режущего стола.
Параметрами шпинделей и системы охлаждения.
Электронной начинкой и источниками питания.
Параметрами контроллера ПУ.
Выбором необходимого ПО.

Заключение

Многие умельцы уже пользуются станками координатно-расточной группы собственного изготовления, обрабатывающими металлы. На них несложно создавать детали со сложными конфигурациями, так как станок перемещается в трех плоскостях. Важно лишь иметь определенные навыки, инструменты, подробные схемы и набор элементов будущей конструкции, а также желание воплотить свою мечту в жизнь.

ФРЕЗЕРНЫЙ СТАНОК ПО МЕТАЛЛУ дома: [устройство, чертежи]

Большинство умельцев мечтают иметь в своем хозяйстве самое разное универсальное оборудование, а значит, им будет интересно узнать, как собираются [фрезерные станки по металлу своими руками].

Такой мощный агрегат позволит самостоятельно выполнять множество самых разных специфических операций не только с металлом, но и работать по дереву.

Устройство такого типа уже давно используется в промышленной сфере для выполнения самых разных изделий.

Конечно, промышленный фрезерный агрегат обладает достаточным количеством функциональных возможностей и большим потенциалом работы, однако и в условиях дома можно сделать станок для работы по металлу и дереву.

Следует отметить и то, что при наличии всех необходимых составляющих, можно быстро собрать и токарно-фрезерное устройство ручного типа. Для этого потребуется копировальный фрезер и многое другое.

Наиболее простой вариант самодельного фрезерного устройства — это вертикальный мини агрегат из ручной дрели, сделать который можно максимально быстро.

Более продвинутый фрезерный станок при правильном подходе также собирается своими руками за короткий промежуток времени.

Принцип работы самодельного фрезерного агрегата должен полностью соответствовать принципу работы промышленного оборудования, а для этого необходимо рядом иметь соответствующий чертеж и знать технологию сборки.

Основное предназначение

Очень часто случается так, что домашний умелец сталкивается с необходимости обработать заготовку из дерева или металла, а в наличие нет подходящего оборудования.

Конечно, можно обратиться за помощью в соответствующую мастерскую, однако за это придется заплатить приличную сумму денег.

В этом случае приобретает актуальность самодельный фрезерный агрегат, сборка которого не отнимет много времени.

Устройство при правильном подходе к делу и наличие всех необходимых составляющих, позволит работать как по дереву, так и по металлу.

Стоит отметить, что и токарно-фрезерный станок при наличии соответствующей технологии, можно сделать в максимально короткие сроки.

а – общий вид; б- кинематическая схема;
1, 5- направляющие линейки; 2- зубчатый сектор; 3- фреза; 4- ограждение; 6 – пульт управления; 7- дополнительная опора шпинделя; 8- кронштейн; 9- маховичок подъема кронштейна; 10- маховичок натяжения ремня; 11- электродвигатель; 12- шпиндель; 13- маховичок настройки шпинделя по высоте; 14- станина; 15- переключатель частоты вращения шпинделя; 16- выключатель; 17- стол

Легче всего сделать мини устройство из обыкновенной ручной дрели, принцип работы которого практически ничем не будет отличаться от профессионального токарно-фрезерного оборудования.

Более универсальный и функциональный токарно-фрезерный станок собирается не из дрели, а на базе двигателя с достаточными мощностными показателями. Кроме этого, потребуются и некоторые специфические составляющие.

Собранный по правилам и в соответствии с технологией самодельный фрезерный станок по металлу, позволит легко и быстро вырезать практически любую криволинейную поверхность.

Кроме этого, с помощью такого оборудования можно будет самостоятельно изготовить заготовку с неправильной формой и конфигурацией.

Мастер сможет в любой момент своими руками выбрать пазы, фальцы, а также самые разные шлицы.

Такой самодельный станок из дрели поможет выполнить поперечное сечение, а также ряд других сложных операций, как по дереву, так и по металлу.

Конечно, функциональный набор самодельного мини агрегата, собранного из ручной дрели, будет значительно меньше более сложного фрезерного станка, однако и ему настоящий умелец найдет применение.

Специалисты рекомендуют непосредственно перед тем, как начинать работу, хорошо изучить принцип действия и конструкцию данного вида оборудования из дрели или нет, составить подробный чертеж и подготовить все требуемые материалы и инструменты.

На видео, которое размещено ниже, показан универсальный самодельный станок в действии.

Видео:

Устройство и принцип действия

Профессиональное фрезерное оборудование имеет достаточно сложную конструкцию и состоит из множества механизмов и узлов.

Станок, собранный в домашних условиях, будет иметь достаточно простую конструкцию и минимальный набор обязательных элементов.

В любом случае, самодельное устройство ручного типа должно состоять из некоторых обязательных элементов и узлов, которые позволят ему выполнять свои функции по прямому назначению.

Любой агрегат ручного типа в обязательном порядке должен иметь достаточно жесткую и прочную станину, которая сможет выдержать определенную нагрузку.

Также в состав самодельного фрезерного агрегата необходимо включить привод, который будет отвечать за вращение.

Для этих целей можно воспользоваться обыкновенной ручной дрелью, а можно взять двигатель несколько мощней, что только увеличит его общую производительность.

Обязательным элементом любого оборудования фрезерного типа является рабочий стол, на котором следует разметить своими руками и элементы крепления для заготовок .

Конечно же, в состав любого агрегата фрезерного типа входит режущий инструмент, в роли которого, как правило, выступает остро наточенная фреза.

Конечно, домашний мастер будет стремиться сделать достаточно функциональный агрегат при минимальных вложениях, однако, рекомендуется использовать только качественные составляющие, выполненные из прочных материалов.

В любом случае, на технические характеристики и возможности фрезерного самодельного агрегата будут влиять некоторые факторы и параметры.

В первую очередь, это габариты рабочего стола, а также максимальные вес и размеры заготовки, которые в дальнейшем можно будет обрабатывать на станке.

Также на рабочие параметры фрезерного устройства будет оказывать влияние мощность установленного привода и число максимальных оборотов.

Большое значение будет играть и правильность сборки самодельного мини-агрегата своими руками, а также правильно составленный чертеж.

На видео, которое размещено ниже, подробно рассказано о том, как своими руками собрать фрезерный станок для работы с металлом.

Видео:

Начало сборки

Одним из важнейших элементов мини-станков данного ручного типа является стол, и его сборке следует уделить особое внимание.

Для его самостоятельной сборки потребуются лист фанеры, который можно заменить оргстеклом или листовым металлом.

Кроме этого, необходимо будет приобрести качественный контактный клей и двухсторонний скотч.

Также потребуется и большое количество наждачной бумаги. Необходимо будет приобрести копировальный фрезер, метизы и струбцины.

Копировальный фрезер должен обладать высокой точностью и иметь острую и гладкую поверхность.

От того, какой именно копировальный фрезер будет использоваться, во многом зависят функциональные возможности самодельного станка.

Сборки начинают с изготовления крышки. Крышка собирается преимущественно из фанеры, которую нарезают на необходимые заготовки и монтируют между собой.

Далее следует установка крепежных элементов, также монтируется копировальный фрезер и все остальные необходимые элементы.

Всю работу необходимо будет сделать с максимальной точностью и аккуратностью.

Видео:

После самостоятельной сборки плиты для самодельного фрезеровального устройства, переходят к установке монтажной плиты.

Для этого в рабочем столе делается углубление определенных размеров и конфигурации.

Далее в сделанный вырез следует уложить саму монтажную пластину и прочно зафиксировать при помощи скотча.

Также по контуру пластины следует в определенной последовательности уложить прокладки и зафиксировать их при помощи струбцин.

Особое внимание следует уделить установке подшипников непосредственно под копировальный фрезер.

Все необходимые технологические отверстия на рабочем столе легче всего делать при помощи ручной дрели.

Все деревянные поверхности будущего станка необходимо тщательно отшлифовать при помощи наждачной бумаги.

На следующем этапе собирается основания, для чего необходимо взять чертеж и выполнить всю работу в соответствии с ним.

С особой тщательностью необходимо провести работы по монтажу упора и прижимной гребенки.

Данные составляющие имеют большое значение для фрезерного станка, а поэтому работу необходимо выполнять с максимальной точностью и в соответствии с технологией.

Заключительный этап

На заключительном этапе выполнения работ по сборке самодельного универсального станка по металлу и дереву, необходимо все деревянные составляющие тщательно покрыть специальной пропиткой на основе масла.

Это позволит их защитить от внешнего атмосферного воздействия, тем самым повысив долговечность.

Кроме этого, следует установить все необходимые выключатели и органы управления в доступном месте.

Также следует защитить и копировальный фрезер, для чего необходимо изготовить и смонтировать специальный рукав.

Дальше устанавливается параллельный упор, а также пылеудаляющий патрубок, который будет отвечать за удаление мелких стружек.

Особое внимание следует уделить монтажу выбранного типа привода. Для этих целей лучше всего использовать мотор с достаточной мощностью.

На видео, которое размещено ниже, показано, как собрать фрезерный агрегат самостоятельно, принцип работы которого будет схож с профессиональным оборудованием.

Видео:

При сборке своими руками агрегата для фрезерования в домашних условиях, следует обязательно иметь перед глазами соответствующий подробный чертеж.

Также необходимо соблюдать технологию сборки и установленную последовательность.

Если вся работа будет выполнена правильно и аккуратно, то самодельное фрезерное оборудование будет обладать хорошей функциональностью и работоспособностью.

Самодельный фрезерный станок по металлу своими руками

Содержание

Настольный ручной станок, оснащенный ЧПУ и предназначенный для обработки металла, в домашнем хозяйстве является очень полезной вещью.

Кроме того, сделать такое устройство своими руками можно прилагая к этому небольшое количество усилий.

Для этого понадобятся такая оснастка и составляющие, как электродвигатель с подходящим уровнем мощности, стол и направляющая конструкция.

Читайте также: как сделать гибщик арматуры своими руками?

ГДЕ КУПИТЬ Привод для самодельного станка

Собираясь сделать несложный ручной переносной или ручной настольный малогабаритный фрезерный станок по металлу с ЧПУ своими руками, в первую очередь внимание стоит обратить на электропривод.

Главный и решающий фактор здесь – это уровень мощности. Большинство самодельных фрезерных станков по металлу, сделанных своими руками изготавливается для произведения неглубокой выборки металлических заготовок.

В таком случае агрегат можно сделать с помощью мотора российского производства, который обладает мощностью, равной 500 Ваттам.

Однако такой агрегат, снабженный ЧПУ время от времени будет глохнуть и едва ли оправдает те ресурсы времени и средств, которые были в него вложены.

Наиболее оптимальным вариантом общепризнанно считается тот, при котором настольный ручной малогабаритный станок по металлу, сделанный своими руками, оснащается двигателем, мощность которого, в среднем, составляет 1100 Ватт.

Привод станка с ЧПУ обладающий мощностью, равной 1-2 киловаттам способствует применению любого типа фрезы. Особенностью специализированного электродвигателя такого типа является оснащение усиленными подшипниками для длительного сопротивления большим нагрузкам, возникающим в продольном и поперечном направлении оси вращения.

Обработка металлических заготовок при этом будет производиться в обычном режиме. Для фрезера по металлу, собранного своими руками и оснащенного ЧПУ может подойти как стационарный электромотор, так и привод, который прежде использовался в мощных ручных электроинструментах.

Самодельный фрезерный станок

Эту деталь можно позаимствовать из болгарки, дрели, или ручного фрезера. Еще один значимый фактор при создании фрезерного агрегата по металлу своими руками – это количество оборотов.

Читайте также: сферы применения универсальных фрезерных станков по металлу.

Чем оно выше, тем большей чистотой и равномерностью будет обладать выполненный рез. Никаких проблем не возникнет, если двигатель, используемый в станке с ЧПУ, рассчитан на работу в бытовой сети в 220 вольт.

В том случае если Вы решите сделать агрегат, оснащенный трехфазным асинхронным двигателем, подключать его придется с ориентировкой на особую схему.

Она выражена в алгоритме подключения по типу «звезда-треугольник». Благодаря реализации такой схемы мотор будет производить плавный запуск и выдачу максимально возможной мощности.

Стоит учитывать, что в том случае, когда трехфазный электродвигатель будет подключен к однофазной сети, он потеряет 30-50% своего КПД.
к меню ↑

Как сделать самодельный лифт для фрезера?

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Осуществить сборку самодельного фрезерного станка с ЧПУ по металлу можно достаточно легко. Особое внимание следует уделить регулировочному лифту, который можно собрать с применением обычных толстых листов фанеры.

Вся конструкция должна быть закреплена на крышке рабочего стола. При этом сам агрегат не нужно будет оснащать шкивами и ремнями.

Настольный фрезерный станок, сделанный своими руками

Насадка фрезы на настольные фрезерные станки по металлу будет осуществляться прямо на вращающийся вал электродвигателя. Здесь важно применять такой привод, который будет обладать способностью к вращению на высоких оборотах. Сам лифт, собираемый под фрезерные станки по металлу дома, состоит из таких деталей, как:

корпус;
каретка;
скользящие полозья;
резьбовая ось;
фиксирующий винт.

Когда ось будет вращаться, то каретка с присоединенным мотором сможет перемещаться вверх и вниз по направлению оси.

Полозья используются для того, чтобы выполнять функцию направляющих ограничителей. При помощи фиксирующего винта каретку нужно будет закрепить для придания ей высокой степени неподвижности, после того, как она будет выставлена по высоте.

Крепления несущего корпуса, который будет удерживать всю конструкцию, осуществляется к нижней крышке верстака.

При выполнении этих действий нужно будет тщательно следить за тем, чтобы каретка и двигатель не расшатывались, находясь в корпусе. Это может привести к тому, что во время фрезеровки выборка металла будет неровной.

Читайте также: как работает фрезеровочный станок по дереву?

Представленное приспособление для фрезерного агрегата сможет обеспечить плавную регулировку вылета сменной фрезы над поверхностью рабочего стола.

Самодельный фрезерный по металлу с нуля

Для обеспечения высокой степени удобства можно оснастить лифт самодельными шестернями. При этом поворотный вертикальный рычаг можно будет разместить сбоку, а не с верхнего края.

Читайте также: особенности и возможности фрезера с ЧПУ по дереву.

Если готового рабочего стола дома нет, то при самостоятельном его изготовлении важно учитывать индивидуальные особенности каждого отдельно взятого материала под фрезерные станки по металлу.

К примеру, тот стол под ручной настольный фрезерный станок по металлу по металлу, который будет изготовлен из дерева, боится попадания влаги. Однако наряду с этим деревянную конструкцию легче всего изготовить, к тому же оснастка способна эффективно поглощать вибрации.

Направляющие, которые будут обеспечивать упор заготовки, подвергнутой обработке можно сделать дома из фанеры или ДСП. Также предусматривается регулировка положения оснастки с ориентировкой на горизонтальную плоскость. Для сбора металлической стружки можно применить обычный старый бытовой пылесос.

Читайте также: какими методами происходит процесс фрезерной резки фанеры на станках с ЧПУ?

к меню ↑

Изготавливаем крышку

В качестве материала для крышки необходимо использовать фанеру с параметром толщины, равным 19 миллиметрам.

При этом длина крышки должна равняться 0,6 метрам, а ширина – 0,5 метрам. Для того чтобы значительно улучшить базовые характеристики самодельного фрезерного станка по металлу нужно в первую очередь увеличить прочность стола.

Для этого делается облицовка из текстолита с толщиной, равной 2 миллиметрам. С этой целью нужно будет вырезать лист с такими же размерами, как и первый вырезанный из фанеры.

Важно помнить, что в процессе вырезания крышки и облицовки для нее к уже указанным размерам следует прибавить припуски равные 2,5 сантиметрам.

Создание рамы для станка из подручных материалов

После этого нужно нанести тонкий слой клея на текстолитовую поверхности и верхнюю часть фанерной крышки.

При этом нужно отступить от края фанеры на 0,3 сантиметра и выполнить приклеивание текстолита. После присоединения поверхностей по ним нужно будет пройтись резиновым валиком.

Полученная заготовка и оснастка устанавливается на отрезной станок или на циркуляционную пилу. Это производится таким образом, чтобы край листа фанеры смог плотно прижаться к упору.

Далее от края упора нужно отступить 6 миллиметров и произвести отпил фанеры и облицовки из текстолита одним лезвием. После этого нужно перевернуть полученную заготовку и проделать те же действия с противоположным краем.

Подвергшиеся обработке края передвигаются до самого упора и обрезаются для того, чтобы придать плите необходимую форму. Из фанерного листа нужно вырезать накладки продольного и бокового типа с ориентировкой на строго фиксированные размеры.

Ширина продольной накладки должна равняться 0,4 сантиметрам при длине в 70 сантиметров. Ширина боковой – 0,6 см, при длине в 60 сантиметров.

Алюминиевая рама для самодельногоо фрезерного станка

Читайте также: устройство и выбор модели ручного кромочного фрезера.

Далее нужно заняться изготовлением вспомогательной детали для того, чтобы ровно произвести приклейку кромочных накладок. При этом важно соблюдать правильную последовательность действий:

Берется четыре куска фанеры с параметрами размеров 10×10 см.
В каждом куске вырезаются пазы с размерами 5×5 см.
Производится их закрепление при помощи струбционов по всем углам изготовленной крышки.
Прикрепление накладок выполняется при помощи клея, фиксация – с помощью струбцинов.

к меню ↑

Монтаж упора

Накладки и оснастка прижимаются к уже смонтированной вспомогательной детали, после чего они приклеиваются к верхней кромке крышки. Сквозь заранее проделанные пазы можно рассмотреть, насколько правильно произошла стыковка накладок по всем углам.

После этого производится установка 19-ти миллиметровой дисковой фрезы на отрезной настольный станок. Упор присоединяется с помощью изготовленной деревянной накладки с высотой в 25 сантиметров.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

Настойку фрезы и упора нужно проводить таким образом, чтобы появилась возможность для выбора шпунтов, помещающихся в кромочные накладки. Точность настроек должна быть практически идеальной. Для этого лучше потренироваться на неиспользуемых обрезках.

Мини токарный станок по металлу своими руками

Крышку нужно плотно прижать к упору той стороной, которая изначально была покрыта текстолитом. Потом нужно будет выбрать все шпунты в кромочных накладках расположенных по бокам.

Фрезерный станок по металлу и оснастка понадобится для того, чтобы поспособствовать установке алюминиевого профиля. Для этого в отрезке любого размера нужно выпилить шпунт при помощи дисковой фрезы.

После чего следует убедиться в том, что ползунок в нем проходит до самого углового упора. Если он без затруднений будет перемещаться при нормальном люфте, то в крышке нужно будет выпилить паз такого же размера и разместить его фанерой к верху.
к меню ↑

Как работает самодельный настольный фрезерный станок по металлу? (видео)

Предложения компаний

Главная страница » Фрезерные
Самодельный мини фрезерный станок по металлу
Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.
Пример фрезерного станка, сделанного своими руками
Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как сделать фрезерный станок, используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.
Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.
Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.
Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся
Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.
Задачи фрезерного оборудования
У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.
Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.
Компактный фрезерный мини-станок, сделанный в домашних условиях
Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.
Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.
Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.
Самодельный фрезерный станок: вариант №1
Самодельный станок и этапы его изготовления на фото ниже
Самодельный фрезерный станок: вариант №2
Самодельный станок под дрель или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.
Неплохой функционал и довольно простая конструкция
Автор объясняет процесс изготовления стойки для дрели, которая впоследствии станет фрезерным станком.
Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.
Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.
Конструкция и принцип действия оборудования
Если посмотреть на чертеж профессионального станка фрезерной группы, то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.
Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины
Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.
Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.
Крупный станок с мощным электродвигателем
При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.
Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.
Еще один вариант самодельного фрезерного станка
Процесс сборки фрезерного стола
Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.
Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.
Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)
Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.
Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.
Общий вид и кинематическая схема фрезерного стола
Все конструктивные элементы самодельного фрезерного оборудования, о которых говорилось выше, оказывают большое влияние на работоспособность, точность и надежность станка, поэтому к вопросам их изготовления и установки следует подойти очень ответственно и аккуратно.
Чтобы ваш фрезерный станок, сделанный своими руками, был надежным, долговечным, точным и выглядел презентабельно, необходимо выполнить ряд завершающих процедур по его сборке.
Все деревянные поверхности станка следует не только тщательно отшлифовать, но и обработать специальной масляной пропиткой, которая защитит их от негативного воздействия внешней среды.
Органы управления фрезерным станком, а также все выключатели, необходимые для его полноценной работы, нужно разместить в доступном и удобном месте.
Немаловажной деталью станка является специальный патрубок, к которому присоединяется шланг пылесоса, отвечающий за удаление мелких стружек из зоны обработки.
При изготовлении домашнего фрезерного станка надо действовать в строгом соответствии с чертежом и с алгоритмом сборки. При выполнении этих условий, а также при соблюдении аккуратности и точности сборочных работ можно рассчитывать на то, что ваше мини-оборудование будет долго радовать вас своей функциональностью, производительностью, точностью и надежностью.
Если возникла идея изготовить самодельный фрезерный станок по металлу, то возникают определенные вопросы. Их необходимо решить перед началом работы.
Какие операции будет выполнять этот агрегат? Класс задач, предполагаемый для исполнения? Тип оборудования: горизонтальный или вертикальный? Нужна ли делительная головка? Что использовать в качестве основы? Какого размера нужно иметь станок: напольный или настольный?
Фрезерование деталей в домашних условиях
Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.
Поверхности деталей, добиваясь получения нужных плоскостей.
Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.
Современные новации в индивидуальном производстве
В домашней мастерской современные мастера по заказу для крупных предприятий выполняют обработку деталей согласно прилагаемым чертежам. Подобная подработка выгодна и предприятиям: отпадает необходимость задействования дополнительного технологического оборудования в цеху для выполнения рутинных операций.
Для организации производства доходов достаточно создать индивидуальное предприятие (ИП), чтобы иметь официальный статус (облегчаются финансовые расчеты). В настоящее время подобных организаций достаточно, они выполняют солидные объемы заказов.
Основные инструменты для фрезерования
Станок для фрезерования металла создается под определенный вид фрез. Здесь у мастера имеется солидный выбор:
Пальчиковый инструмент используется для формирования пазов. Ширина и глубина будущей проточки по заданным параметрам выполняется за один или несколько проходов.
Торцевые фрезы могут обрабатывать плоскости. Крепление производится за хвостовик с внутренней резьбой. Дополнительная фиксация осуществляется за счет конуса Морзе.
Фасонное фрезерование, а также изготовление зубьев для механических передач выполняется с помощью специальных фрез. Они могут иметь пальчиковый или дисковый вид.
Для получения спиральных канавок дополнительно используют делительные головки. В зависимости от расположения стола обрабатывается определенная часть цилиндрической заготовки. Каждое линейное перемещение детали сопровождается ее поворотом на заданный угол.
Выбор рабочей головки для фиксации инструмента
Самостоятельно электродвигатель никто не сделает. Используются готовые электромоторы. Чтобы передать крутящий момент от вращающегося вала к инструменту, нужно иметь специальную муфту. В ней должно быть коническое отверстие для крепления хвостовика или иметься цанговый патрон.
Сверлильный станок
Изготавливать подобные приспособления довольно сложно. Гораздо проще взять за основу узлы, в которых присутствуют необходимые элементы. Чаще всего используют фрагменты настольных сверлильных станков.
У сверлильного оборудования имеется отдельный вал. Он получает привод от электродвигателя через блок клиноременных шкивов. Сравнительно просто регулируется частота вращения главного вала при постоянных оборотах двигателя. Нужно только переместить ремень с одного ручья в другой. Он одновременно перемещается на ведомом и ведущем валах.
Если принято подобное решение, то остается доработать патрон для фиксации инструмента. Обычный трехкулачковый патрон можно оставить. Однако, потребуется модернизировать его, добавив резьбовое крепление хвостовика.
Сверлильно-фрезерный станок сможет выполнять работу в двух разных режимах. По такому пути идет большинство мастеров, желающих иметь сложное технологическое оборудование в мастерской.
Токарный станок для фрезерования
Сделать фрезерный станок по металлу на базе токарного оборудования. Наличие удобного трехкулачкового патрона на токарном станке позволяет закреплять в нем конический крепеж для фрез. Деталь фиксируется с помощью струбцин или ручных тисков к суппорту, на котором устанавливают резцедержатель. Мощность обычно измеряется десятками кВт, а коробка скоростей обеспечивает значительное количество вариантов частот вращения главного вала.
В подобном варианте пользователь получит токарно-фрезерный станок. Процесс переделки не займет много времени. Потребуется.
Снять резцедержатель.
Установить вспомогательную плиту.
Закрепить на плите прижимы или приспособить струбцины.
Внутри патрона установить фрезу.
Зафиксировать деталь на плите.
Определить ход фрезерования.
Подвести деталь к инструменту и производить обработку по заданным параметрам.
Использование ручного фрезера
Ручные электрические фрезеры выпускаются для обработки древесины и мягких металлов. Их приспосабливают для обработки твердых материалов. Для этого проектируют достаточно мощные опоры, способные выдерживать значительные касательные (боковые) нагрузки. Необходимо обеспечивать жесткость самой конструкции агрегата.
Используют стальные уголки или профильные прямоугольные трубы с толстыми стенками. Из них сваривают стойки для крепления фрезера (в нем имеется шпиндель для крепления хвостовиков фрез).
У большинства фрезеров имеются специальные площадки, которые можно закрепить на стойке. Так как габариты обрабатываемых деталей могут заметно отличаться друг от друга, то опоры выполняются в виде консоли или портала.
Для домашней мастерской консольные конструкции не могут иметь большой вылет в горизонтальной плоскости. Только крупные напольные станки позволяют располагать фрезу на удалении от стойки. Для настольных агрегатов имеются ограничения.
Портальные конструкции могут иметь значительный вынос для инструмента. Но и тут следует подходить разумно. Крупные детали на фрезерном станке обрабатывают редко. В домашних условиях изготовить подобный станок сложно.
Фиксация детали и рабочее перемещение
Наличие в составе оснастки механизма для осевого перемещения позволяет задавать перемещение инструмента на заданную глубину. Некоторые мастера создают универсальное оборудование, которое может быть использовано для обработки разных видов материалов.
Задачей проектирования будет разработка стола. На нем нужно закрепить обрабатываемую заготовку. Механизация должна позволять перемещать верхнюю часть относительно инструмента в двух направлениях.
Поэтому в конструкции предусматривается неподвижная и подвижная части. Чаще между собой они связаны с помощью клиновых пазов. При перемещении в подобных условиях зазор выбирается до минимума. Жесткая относительная фиксация гарантирует качество выполняемой работы.
Этапы проектирования
Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.
Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.
Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
Проектируется сцена – моделируется место будущего размещения станка в мастерской.
На виртуальной сцене размещаются станина и узлы.
По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.
Пошаговое изготовление простейшего фрезерного станка своими руками
Инструмент
Перед началом изготовления нужно подобрать необходимые комплектующие. Они будут использованы в процессе работы. Понадобится инструмент:
Сварочный аппарат поможет изготовить сварную станину будущего оборудования.
Электродрель и сверлильный станок с набором сверл позволит изготовить необходимые монтажные отверстия.
Набор ключей и отверток необходим для соединения деталей и узлов при сборке конструкции.
Покраска с помощью краскопульта придаст изделию промышленный вид.
Этапы изготовления станка
На рабочем столе станка будут установлены координатные тиски. Их особенность заключается в том, что зафиксированная деталь может перемещаться в нужном направлении.
Чтобы гарантированно производить фрезерование в разных направлениях в подстолье предусматривается поворотная опора. Ее можно сориентировать под любым углом, а затем закрепить выбранное положение.
В качестве электродвигателя будет использоваться электрический миксер. Мощность составляет 1300 Вт. Имеется втулка, чтобы на резьбе присоединить патрон и пальчиковую фрезу.
Миксер может получать вращения с разной частотой вращения вала. Используется встроенный регулятор.
Наличие специальной площадки позволяет крепить инструмент на стойке.
Выполняется доработка: вытачивается специальный валик с резьбой М10.
Хвостовики фрез будут фиксироваться в трехкулачковом патроне. Решено использовать патрон с максимальным диаметром 16 мм.
Для большинства типоразмеров фрез такой диаметр достаточен.
Изготовлена станина. В ней использованы швеллер и пластинчатый радиатор отопления. Для удобства использования общая длина радиатора обрезана наполовину.
С помощью косынок усилены сварные швы. При сварке использован специальный кондуктор, который обеспечил перпендикулярное расположение сварных заготовок между собой.
Станина покрашена грунтовкой на алкидной основе. Поверх нанесена алкидная эмаль.
Использован швеллер № 18. Выполнена разметка под верхнюю планшайбу. Просверлены отверстия для установки планшайбы миксера на вертикальной стойке станины.
В нижней части стойки видны отверстия для крепления нижней опоры. К ним будет крепиться основа под цилиндрическую вращающуюся опору.
Полная высота стойки составляет 980 мм. При проектировании были смоделированы условия фрезерования возможных деталей. После анализа трехмерных моделей определены оптимальные размеры стойки.
На нижней опоре видны отверстия. В них будут устанавливаться трубчатая опора и корпус подшипника для механизма привода вертикального перемещения рабочего стола.
Ширина нижней опоры составляет 550 мм, в глубину опора имеет размер 500 мм. На подставке будет предусмотрено пространство для установки подобной опоры.
Измерение глубины опорной плоскости.
Вид снизу. По углам приварены болты. К ним будут крепиться резиновые башмаки. С их помощью будет устраняться вибрация станка.
Имеются роликовые натяжители цепи, их роль будет описана при установке цепного привода в механизме вертикального перемещения стола.
Резиновые башмаки крепятся на резьбе. Внутри башмака методом вулканизации закреплена гайка М10.
Длина болта выбрана так, чтобы она составляла 60% от высоты резинового башмака. Эластичная опора будет надежно удерживаться на основании станины.
Показаны элементы трубчатых опор. Одна вставляется в другую. Цилиндр с фланцем предназначен для крепления сверху пластины стола.
Нижняя опора имеет приваренную перпендикулярно трубу с фланцем. Он необходим для дополнительного крепления основы опоры к вертикальной стойке. Подобная конструкция обеспечивает дополнительную жесткость всей конструкции станка.
Внутри трубчатой опоры имеется опора. К ней устанавливается ходовой винт. При его вращении будет перемещаться внутренняя труба.
Вместо фланца приварена звездочка, на нее можно установить цепь. Будет организован цепной привод. С его помощью внутренняя труба со столом сможет перемещаться по вертикали вверх и вниз.
Установка опоры на нижнюю плоскость. Дополнительная фиксация ее к вертикальной стойке станины.
Виден дополнительный фиксатор. Он необходим для последующей фиксации трубчатого подъемника в определенном положении.
Теперь установлен и трубчатый подъемник рабочего стола. Сверху располагается фланец. Он будет нужен для установки пластины стола.
Еще один вид. На нижней опоре видно отверстие. Оно необходимо для установки механизма управления вертикальным перемещением стола.
Рабочий стол – это пластина, которая будет закреплена к фланцу на трубе. Выше будут размещаться координатные тиски.
Процесс установки пластины на трубчатый подъемный элемент.
Показано, как будет производиться установка координатных тисков. Маховичок привода перемещения расположен за пределами пластины, при его вращении будет обеспечено продольное горизонтальное перемещение.
Тиски будут удерживать обрабатываемую деталь, не позволяя ей смещаться.
Теперь нужно подумать о том, как управлять положением стола по высоте. Устанавливается корпус подшипника. Через него пройдет вал, сверху будет установлен маховик.
Вот это валик пройдет через подшипник. На одном конце имеется шпоночный паз для крепления маховика, на другом – приварена цепная звездочка.
Вращая маховик, можно управлять вертикальным положением рабочего стола. Найден эбонитовый маховичок. Рукам будет приятно касаться его поверхности при работе на станке.
Сам маховичок устанавливается поверх опорной пластины. Им будет несложно пользоваться в процессе эксплуатации оборудования.
Снизу соединяется цепь. Маленькая звездочка управляет большой. Поэтому маленькая – это ведущая, а большая – это ведомая.
Теперь видно, как работают натяжители цепи. Они поддерживают требуемое натяжение, что не позволяет цепи падать вниз.
Настал черед установки фрезерной головки. Доработанный миксер размещается на вертикальной стойке.
Планшайба миксера крепится к отверстиям, просверленным в стойке. Дополнительно изготовлена рамка, она помогает разместить рабочую головку в положении перпендикулярном к рабочему столу.
Для визуального контроля над положением стола устанавливается микрометрическая головка. Она поможет оператору выставлять нужную глубину обработки металла.
Станок выставляется на специальную тумбу. Видно, что рабочий стол ненамного возвышается над поверхностью верстака. При эксплуатации фрезеровщику не нужно высоко поднимать руки. Размеры оборудования подобраны правильно.
Закрепив уголок в координатных тисках, можно на нем фрезеровать паз. Используется пальчиковая фреза диаметром 8 мм.
Подобные операции часто выполняются на валах. В последующем на них устанавливают шестерни или шкивы. Операция востребована для редукторов.
Поверхностное фрезерование с помощью торцевой фрезы. Такие операции нужны для придания деталям плоских поверхностей. Чаще всего подобная операция нужна при обработке алюминиевого или чугунного литья.
При необходимости можно установить простейший механический привод для вращения маховика координатных тисков. Его часто оснащают простейшим ЧПУ. Тогда работа будет частично автоматизирована. Фрезеровщику останется только устанавливать и снимать детали на столе.
Видео: фрезерный станок по металлу своими руками.
ЧПУ устройства – из числа сложных, но многим умельцам под силу самодельный фрезерный станок сделать собственноручно. Достаточно иметь подробное описание, комплектующие, необходимый инструмент.
Фрезеровочное устройство предназначено, чтобы путем обработки металлов фрезером, изготовлять различные изделия из них. Можно найти множество причин, почему люди желают создавать фрезерные станки с ЧПУ по металлу своими руками, и это имеет смысл.
Действительно, не всем по карману их приобрести в торговой сети, или непосредственно от производителя: цены на них немаленькие. Но есть люди, получающие максимум удовольствия от того, что работают своими руками, создавая что-то уникальное. Например, ЧПУ фрезер под конкретные задачи, не предусмотренные агрегатами заводского изготовления. Хотя работа их строится по сходному принципу, а конструкции во многом схожи.
Приступать к работе, имея инструкцию
Фрезерные станки с ЧПУ стационарного типа, задействованные на предприятиях, выполняют масштабные работы. Поэтому у них огромные габариты и возможность выполнять обработку толстых листов металла большого формата. У настольных станков – маленькие размеры и есть возможность производить серийные партии продукции высокого качества.
Самодельный фрезерный станок ЧПУ, созданный из средств, которые есть под рукой, по сути, может служить прототипом бытовых и настольных агрегатов. А это также существенная экономия семейного бюджета.
Совет: независимо от формы заготовки, обрабатываемой на станке, надо знать свойства материала, который подлежит обработке. В связи с этим стоит правильно рассчитать жёсткость будущей конструкции!
Когда планируется сборка самодельного агрегата, но бюджет его ограничен, то для механической части конструкции будущего станка подбирают элементы, которые подходят по цене. Чтобы обеспечить полноценную работу электроники, следует найти нужные узлы. Если компьютер уже есть, устанавливается профессиональная программа типа ArtCAM, Mach4, Machine и Kcam4.
Варианты
Все это потребует и финансовых вложений, и затрат времени. Но возможность обладать оборудованием, работающим эффективно и точно обрабатывающим заготовки, и которое доступно по цене, – того стоит. Чтобы сделать токарный станок по металлу или фрезерный, существует два варианта:
Приобрести готовый набор со специально подобранными элементами, и собрать его по схеме.
Комплектующие извлекаются из старых сканеров и принтеров, а устройство, которое бы полностью удовлетворяло все чаяниям умельца, собирается собственноручно.
Главное, чтобы иметь инструкцию по сборке самодельных устройств (фрезерного или токарного) с ЧПУ, где указаны:
используемые материалы;
список необходимых комплектующих;
перечень инструментария;
чертежи комплектующих;
цены на приобретение элементов (приблизительно).
Но есть один минус: чтобы прочесть хорошие инструкции – надо знать английский. Хотя, по мнению многих умельцев, разобраться в чертеже и схеме, даже не владея языком, – несложно. Главное – остановиться на оптимальной схеме для работы мини-оборудования.
Что понадобится для сборки
В перечне компонентов фрезерных станков или для токарных работ нужно иметь:
шарико-винтовую передачу (ШВП) оси Z. Она нужна, чтобы преобразовать вращение и движение стало возвратно-поступательным, и наоборот;
вертикальные и поперечные направляющие – с их участием портал со шпинделем агрегата движется по вертикали; а рабочий стол – направо и налево;
продольные направляющие расположены на станине и обеспечивают движение рабочего стола по длине колонны;
колонну – в ней есть противовес для того, чтобы компенсировать нагрузку шпиндельного узла;
основание, на нем располагают оснастку;
шпиндель – в нем закрепляется рабочий инструмент;
рабочий стол – в его плоскости выполняют фрезерование и токарные работы;
системы охлаждения фрезера, резца и шпинделя от перегрева.
Простейшая схема создания устройства
Фрезерное устройство с числовым программным управлением может иметь своей основой б/у станок, на нем вместо рабочей головки со сверлом, ставят фрезер. Затем надо будет сконструировать механизм, который бы обеспечил передвижение в координатных плоскостях. Его собирают, взяв каретки от бывшего в употреблении принтера, и этим уже обеспечится работа в 2-х плоскостях.
К устройству без проблем подключается ПУ. Но оно сможет лишь работать с пластиковыми заготовками, из дерева, тонких металлических листов. Причина – недостаточная жесткость конструкции. Это, по сути, будет модификация станка, работающего с мягкими материалами. Чтобы сделать полноценный программируемый станок, который способен фрезеровать заготовки из любых материалов, достаточно двух мощных шаговых двигателей. Их реально сконструировать, немного доработав, из электромоторов.
Они хороши тем, винтовая передача не нужна, функционал самодельной конструкции не ухудшатся. Если решено пользоваться кареткой с принтера, лучше поискать его крупногабаритную модель. Соединяют вал фрезерного устройства и зубчатые ремни, чтобы избежать проскальзывания на шкивах.
Собираем самодельное оборудование
Сначала фиксируем на направляющих балку с прямоугольным сечением. Для несущей конструкции устройства нужна достаточная жесткость. Лучше обойтись без сварного соединения всех элементов, применяя винты и болты. Швы, образовавшиеся при сварке, плохо переносят вибрацию. И рама способна быстро разрушиться.
В фрезерном станке, или же токарном, собранном собственноручно, необходимо иметь механизм, способствующий тому, что рабочий инструмент перемещается в плоскости, расположенной вертикальной. С этой целью применяют винтовую передачу.
Что касается вертикальной оси, она легко изготовляется из плиты алюминия. Нужно только параметры оси идеально подогнать к габаритам будущего устройства. Если умелец располагает муфельной печью, конструкция алюминиевой оси изготовляется самостоятельно: для ее отливания пользуются отраженными в чертеже габаритами.
Сборку начинают с ШД. Чтобы их смонтировать, оба двигателя закрепляют позади вертикальной оси на корпусе. Первый несет ответственность за то, чтобы фрезерная головка перемещалась в горизонтальном направлении, а другой, – образно говоря, «опекает» вертикальную. И уже затем начинается монтаж оставшихся узлов.
Для обеспечения вращения всех механизмов служат ременные передачи. Перед подключением к станку ПУ, нужна проверка (выполняется в ручном режиме) его работоспособности и устранение по ходу выявленных недостатков.
Использование старых ШД
Конструкциям станков с ЧПУ не обойтись без ШД, обеспечивающих движение инструмента в 3D. Иногда в их изготовлении используют электромоторы из матричного принтера. Большая часть устаревших моделей была оснащена мощными электродвигателями. Со старого принтера извлекают стержни из стали с высокой прочностью, которые будут использованы в конструируемых станках.
Для изготовления фрезерного программируемого станка, работающего с металлом, нужен не один шаговый двигатель, а целых три. Из матричного принтера мы снимем два, поэтому будет разобрано еще одно старое печатное устройство.
Совет: Выполняя сборку, важно проследить за процессом скольжения каретки относительно всех направляющих. Когда не достигнута плавность, а это наблюдается в случае неграмотной сборки, реально в момент запуска сломать станок или же испортить заготовку.
Желательно, чтобы у двигателя было пять проводов управления, это расширит функционал мини-агрегата. Изучаются параметры ШД: какой угол выполнения одношагового поворота, определяется величина таких показателей, как напряжение питания и сопротивление обмоток. Подключая каждый из двигателей, их нужно обеспечить индивидуальными контроллерами.
Несложно и с приводом, его собирают из шпильки и гайки нужных размеров. Чтобы вал движка зафиксировать, и он был присоединен к шпильке, можно взять резиновую обмотку от электрокабеля достаточной толщины. Фиксатор лучше сделать в виде винта, его вставляют во втулку из нейлона. Изготовляя эти несложные элементы конструкции, можно воспользоваться наборов напильников и применить в работе дрель.
Разберемся с электронной «начинкой» устройства
Управлять станком с ЧПУ, сделанным собственноручно, призвано программное обеспечение. Для правильного выбора ПО (часто его пишут самостоятельно), нужно позаботиться о включении драйверов для контроллеров, если хотят иметь функциональное устройство.
Электронный блок, который ним управляет, подключается к порту LPT, а униполярные ШД для 3-х координатного ЧПУ станка – по специальной схеме. Что касается электронных комплектующих, то нужны только качественные, если умельцу важно добиться точности в выполнении технологических операций. После их подключения, выполняется загрузка нужного ПО одновременно с драйверами. И уже за этим последует проверка работы загруженных программ, посредством пробного запуска станка, с последующим выявлением и устранением недоработок.
12 шагов к построению станка
Надо знать, что есть немало самодельных чертежей станка с ЧПУ, предлагаются различные подходы к решению некоторых задач. Чтобы в этой информации не «заблудиться», опытные специалисты разработали руководство, в котором сформулировано 12 главных шагов для создания функционального агрегата.
Воплощая станок в металле, нужно определиться:
С ключевыми конструктивными решениями, учитывающими бюджет.
Основанием и элементами Х-оси.
С правильным проектированием козловой оси Y.
Схемой сборки оси Z.
Линейной системой движения.
Компонентами механического привода.
Выбором двигателей.
Конструкцией режущего стола.
Параметрами шпинделей и системы охлаждения.
Электронной начинкой и источниками питания.
Параметрами контроллера ПУ.
Выбором необходимого ПО.
Заключение
Многие умельцы уже пользуются станками координатно-расточной группы собственного изготовления, обрабатывающими металлы. На них несложно создавать детали со сложными конфигурациями, так как станок перемещается в трех плоскостях. Важно лишь иметь определенные навыки, инструменты, подробные схемы и набор элементов будущей конструкции, а также желание воплотить свою мечту в жизнь.
Как сделать мини-фрезерный станок — вручную или с ЧПУ! : 14 ступеней (с изображениями)
Используемые инструменты:
Настольная пила
(подойдет и угловая пила — они, как правило, более точны для точных разрезов)
сверлильный пресс
фрезерный станок с прямым резцом 1/2 дюйма — необходимо быть установленным на фрезерном столе
лобзик (или ленточная пила, если у вас есть доступ к одному)
аккумуляторная дрель
настольная плоскость
настольные тиски
уровень
ножовка
разные файлы (для зачистки неровностей)
метчик и ручка для крана (я использовал 4 мм x.7, потому что я использовал метрические винты, но вы также можете использовать метчик 8-32, если вы хотите использовать винты 8-32)
# 10 зенковка
клей для дерева
стержневые зажимы
1 1/4 дюйма сверло Форстнера
5/16 «Сверло Форстнера (используется для расточки под болты 4 мм)
Список материалов / вырезов:
Березовая фанера толщиной 3/4 дюйма использовалась для следующих деталей:
11″ x 18 «- опорная плита
12″ x 4 «- Опорная плита оси Y
8 дюймов x 4 дюйма — опорная плита оси Z
6 дюймов x 2 3/4 дюйма — основание крепления двигателя
12 дюймов x 9 дюймов (сделайте четыре таких) — для колонны мельницы
2 1/2 «x 1 7/8» (сделайте три из них) — для винтовых блоков с защитой от люфта.
МДФ толщиной 3/4 дюйма (ДВП средней плотности) использовался для следующих деталей —
6 дюймов x 6 дюймов — фрезерный стол
3 7/8 «x 1» (сделать шесть таких) — концевые блоки для перил
Алюминиевый швеллер — 57/64 «x 9/16» x 1/16 «Толщина стенки:
12 дюймов (сделать четыре) -X и рельсы оси Y
8 дюймов длиной (сделайте два) рельсы оси Z
3/8 дюйма толщиной Delrin использовался для следующие детали (Делрин можно приобрести в Colorado Plastics):
4 «x 3 7/8» (сделайте три таких) — направляющие
2 1/2 «x 3/4» (сделайте три таких) — ручки
3 1/2 «x 3/4» (сделать шесть таких) — фиксаторы скольжения
5/16 «круглый алюминиевый стержень:
1 1/2″ длиной (сделать три) ручки
1/4 «круглый алюминиевый стержень :
3/4 дюйма длиной (шесть штук) — вставки для люфтовых блоков
1/4 дюйма -16 Резьбовой стержень ACME: можно приобрести у McMaster-Carr, деталь № 98935A803
12 3/4 дюйма (сделать два) -X и ходовые винты оси Y
8 3/4 дюйма, длинные ходовые винты оси Z
6 гаек ACME 1/4 дюйма -16 каждая — для блоков винтов с противозазорным механизмом (деталь McMaster № 94815A007)
3 каждого диаметра 1/2 дюйма 1 Пружина сжатия длиной 1/4 дюйма — для блоков винтов с люфтом
3 стопорных кольца 1/4 дюйма — они помогают удерживать шток винта ACME на месте (деталь McMaster # 6432K12)
6 втулок с бронзовыми фланцами 1/4 дюйма (эти установите вал 1/4 дюйма и вставьте в отверстие 3/8 дюйма) — для концевых блоков рельсов (пар. t # 6338K451)
3 шайбы 1/4 дюйма (подойдет практически любая толщина) — это проставки для ручек
3/4 дюйма шириной Алюминиевая или латунная пластина (толщиной 1/16 дюйма):
1 7 / 8 дюймов (сделайте три) — для противоскользящих стопорных пластин винта ACME
Длинные болты длиной 1 3/4 дюйма (45 мм) с шайбами и гайками:
12 каждый — Я использовал болты с шестигранной головкой 4 мм для всех болтов, кроме 8 Также подойдут 32 болта
— они входят в концы алюминиевых направляющих
Длинные болты 1 дюйм (25 мм) с шайбами и гайками:
4 каждый — 4 мм
— они входят в среднее положение x и Z ось Алюминиевые швеллерные направляющие
Длинные болты 3/4 дюйма (20 мм):
38 каждый — 4 мм
6 длинных установочных винта 4 мм x 1/4 дюйма (7 мм) для ручек
8 шурупов для дерева длиной 2 дюйма -для крепления колонны мельницы к опорной плите и опорной плите оси Z
Деревянный дюбель диаметром 1/2 дюйма:
4 вставки длиной 3 дюйма для колонны мельницы
6 вставок длиной 3/4 дюйма для конца рельса блоки
Ф или двигатель в сборе / шпиндель. Я использовал электродвигатель на 12 В, утилизированный из моего мусорного ящика, вместе с наконечником Foredom # 44.В # 44 используются цанги 1/16 «, 3/32», 1/8 «и 1/4» (также доступны в метрической системе), поэтому он подходит для самых разных режущих инструментов. У меня также есть наконечник № 30 со стандартным сверлильным патроном. Оба очень прочные и очень тихие. Вы также можете использовать стандартный инструмент Dremel, если хотите комплексное решение.
Для преобразования ЧПУ:
6 кусков березовой фанеры толщиной 2 1/2 «x 2/12» x 3/4 «- для крепления шаговых двигателей
3 шаговых двигателя на каждый
3 муфты для каждого двигателя — Я сделал сам из старых деталей, которые я получил с дисплея, но те, с которыми я связался, идентичны
12 каждый # 10 1-дюймовый длинный шуруп
6 каждый # 10 2-дюймовый длинный шуруп
7/8 дюйма Forstner bit
Контроллер шагового двигателя с ЧПУ — Я бы выбрал HobbyCNC или Linistepper
Некоторые примечания по использованию фрезерного стола и сверления отверстий под винты:
При использовании фрезерного стола вы всегда хотите резать в определенном направлении — режущее сверло должно пытаться усилить вашу работу в забор (см. рисунок.) Если вы переместите свою работу в противоположном направлении, сверло отодвинет вашу работу от ограждения, и будет трудно получить точный разрез.
На многих чертежах я указываю зенковку или цековку. Зенковка имеет плоское дно (лучше всего резать сверлом Форстнера или концевой фрезой) и предназначена для винтов с плоским дном. Зенковка предназначена для винтов для скрытого монтажа с конической головкой, как и большинство шурупов по дереву. Другая важная вещь — всегда сначала просверливать пилотное отверстие, затем отверстие с зазором, а затем зенковку или зенковку.Если вы не просверлите отверстие с зазором, винт попытается разделить две части, которые вы пытаетесь скрутить. Это также затруднит нарезание резьбы для крепежных винтов — см. Рисунок ниже.
ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ:
При работе с электроинструментом проявляйте осторожность и рассудительность. Всегда держите пальцы подальше от режущих инструментов — используйте толкатель для резки тонкой заготовки на настольной пиле и фрезерном столе. Всегда надевайте защиту для глаз и ушей и респиратор — особенно при резке МДФ, так как пыль, которую он производит, довольно неприятна.
Построить свой фрезерный станок
Если ваша страсть — создавать машины, тогда дерзайте! Если ваша страсть — создавать другие вещи и вам нужна техника для этого (другими словами, вы действительно не * хотите * строить машины, но * нуждаетесь * в том, чтобы вы могли строить другие вещи), то я повторяю другие сообщения говоря, что существует МНОГО хорошего железа, которое, вероятно, вам пригодится.
Вы были бы удивлены, что можно найти на свалках. На самом деле, иногда это может вызвать слезы.Если бы вы были в США, на правительственном сайте прямо сейчас есть то, что, вероятно, было красивым токарным станком Hardinge HLVH. Единственная проблема в том, что он находится в Грузии (я думаю) и явно не попал под дождь последние 5 месяцев. Дело в одном гигантском ведре ржавчины. Фактически, лоток заполнен водой. По иронии судьбы, в данном случае это не типичный аукцион Министерства обороны США, потому что их «стартовая ставка» составляет 1500 долларов, в то время как большинство аукционов начинаются с 5 долларов (насколько я помню). Но не все склады такие.И иногда вам может повезти, используя только CraigsList
. Однажды я случайно заглянул в CraigsList и увидел симпатичную, но более старую станцию со станиной с ЧПУ. Я связался с этим парнем и сказал ему заранее, что мне действительно интересно только проверить его размер в реальной жизни, но что у меня уже есть мельница. Я не был тем, кто мог бы оправдать избавление от своего друга и покупку его. Что ж, через 6 месяцев мне позвонил парень. У него было предложение. Он не знал машину (но знал, что она работает, потому что его отец купил ее новой) и хотел место.Если бы я заплатил за такелаж, чтобы вытащить его, а затем переставить две большие машины, я мог бы получить его бесплатно … с инструментами. Он даже позволил мне оставить машину там почти на 4 месяца, пока мы разбирались с логистикой, и у каждого из нас был отпуск. В конце концов, я получил действительно хорошую машину примерно за 400 долларов (а затем потратил еще 1К, делая с ней вещи, которые, как мне казалось, нужно было решить … но это был мой выбор).
Такие сделки достаточно редки, чтобы их нельзя было дождаться, но определенно есть много менее приятных, но все же очень хороших способов купить очень хорошее железо.И если вы готовы соскрести пути, тогда это откроет совершенно новый путь … И не сбрасывайте со счетов стоимость шестерен в коробке для нарезания резьбы. Они дорогие. Однако на машине, которую вы покупаете, у вас, скорее всего, все это уже есть … если только вы не планируете электронный ходовой винт и т. Д.
Если вы действительно заинтересованы в создании своей собственной машины, потому что вам нравится техника ( очень жизнеспособная любовь, я мог бы добавить … хобби само по себе) тогда есть несколько отличных видео / сайтов, которые фиксируют прогресс людей.Большинство из них — стальные станки с ЧПУ, но не все. И некоторые из дизайнов действительно хороши. Мне нравится техника, и я часто чувствовал, что если бы у меня было место, я бы построил станину. Но у меня только так много часов (и места).
В общем … Все дело в ваших мотивах. Если вы * хотите * построить, то поищите еще немного в Интернете. В противном случае вам, вероятно, лучше поискать в задних углах дилеров подержанной техники. Скорее всего, у них будет небольшая ручная машина, которая простояла там годами.Конечно, они попросят за это 4000 долларов, но вполне могут взять и 500 долларов.
DIY CNC: 4 потрясающих станка, которые вы можете построить сегодня
В зависимости от того, сколько углов вы разрезаете с помощью DIY-фрезерного станка с ЧПУ и насколько сложен ваш проект фрезерного станка с ЧПУ, фрезерный станок с ЧПУ, вероятно, является самым дорогим и сложным в исполнении, но самый гибкий станок с ЧПУ DIY. Хотя было создано несколько фрезерных станков с ЧПУ, созданных с нуля, вам лучше преобразовать ручной фрезерный станок в ЧПУ, пока у вас не появится большой опыт работы с ЧПУ.Поэтому одно из первых решений, которое вам нужно будет принять и которое определит множество других решений для вас в дальнейшем, — это какой ручной фрезерный станок преобразовать.
Есть много возможностей. Некоторые из них, которые следует рассмотреть в порядке от самого тяжелого / самого дорогого к самому легкому / дешевому, включают:
— Коленная фреза в стиле Бриджпорта: они дорогие, а тяжелое колено не особенно хорошо подходит для ЧПУ. OTOH, есть много коленных станков с ЧПУ, и ничто не говорит «фрезерный станок», как Bridgeport.Я бы не выбрал один, если бы хотел с самого начала заняться ЧПУ, но если он у вас уже есть, нет необходимости рассматривать что-либо еще.
— RF-45 и клоны: это постельные мельницы китайского производства, которые доступны во всех местах и во всевозможных вариантах. Они имеют рабочий диапазон и жесткость, как у бриджпорта, но без тяжелого колена, поэтому они лучше подходят для проектов с ЧПУ. Их самый большой недостаток — их шпиндель, который ограничен до 1600 об / мин. Планируйте преобразование ременного привода в какой-то момент, прежде чем вы полностью реализуете потенциал одного из этих заводов.
— Grizzly G0704: Эти фрезы немного меньше RF-45, но они являются идеальной платформой для ЧПУ. Такие люди, как Хосс из Hossmachine, могут предоставить полную информацию обо всем, что вам нужно знать, о планах и часто о комплектах, которые помогут с преобразованием. Если стол и дорожки достаточно велики для ваших проектов, это будет более дешевый и быстрый проект, чем RF-45.
— Sieg X2: Это маленькие аккуратные машинки, очень популярные. Не думаю, что я стал бы меньше, чем X2, но с ним можно делать некоторые удивительные вещи, как продемонстрировал Hossmachine (полностью автоматический сменщик инструмента и корпус в стиле VMC).
Вот отличная статья о выборе станка-донора для вашего проекта DIY-фрезерного станка с ЧПУ.
Важное примечание:
Некоторые новички задумываются о переделке сверлильного станка в фрезерный. Даже не начинай идти по этому пути. Для получения посредственного результата потребуется столько усилий, что оно того не стоит.
Вот несколько типичных машин:
Переделка мельницы My DIY RF-45…
Преобразование ЧПУ
Hoss G0704 на довольно ранней стадии: он добавил намного больше!
cnc — Как обрабатывать алюминий с ограниченным бюджетом?
cnc — Как обрабатывать алюминий с ограниченным бюджетом? — Обмен стеками робототехники
Сеть обмена стеков
Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange
0
+0
Авторизоваться Зарегистрироваться
Robotics Stack Exchange — это сайт вопросов и ответов для профессиональных инженеров-робототехников, любителей, исследователей и студентов.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществу
Кто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил 6 лет, 10 мес назад
Просмотрено 10к раз
$ \ begingroup $ Закрыт .Этот вопрос основан на мнении. В настоящее время он не принимает ответы.
Хотите улучшить этот вопрос? Обновите вопрос, чтобы на него можно было ответить с помощью фактов и цитат, отредактировав это сообщение.
Закрыт 6 лет назад.
Для моих роботизированных проектов мне нужны алюминиевые детали.В настоящее время я ищу способ построить шасси с простой коробкой передач. Так что мне нужна относительно высокая точность. Какие у меня есть возможности для обработки алюминия, не вкладывая средства в дорогостоящие инструменты?
Это то, о чем я мог думать до сих пор.
Спроектируйте детали в САПР и отправьте их для изготовления сторонней компании. Проблема в том, что хобби-проекты почти никогда не требуют больших объемов, а штучное производство может быть дорогостоящим.
Купите дешевые инструменты для ручной обработки алюминия.Я не знаю, какие инструменты лучше всего подходят для этой задачи. Более того, результаты могут быть неточными, что является проблемой для конструкций с движущимися частями.
Найдите кого-нибудь с ЧПУ, который позволит мне обработать мои детали. Однако это, скорее всего, приведет к очень медленным циклам прототипирования.
Идеальным был бы способ, которым я могу воспользоваться дома с помощью не слишком дорогих инструментов, но я с нетерпением жду каждого решения.
Создан 31 июл.
danijardanijar
29911 золотой знак33 серебряных знака1111 бронзовых знаков
$ \ endgroup $ 6 $ \ begingroup $
В последние годы наблюдается резкое увеличение количества недорогих настольных моделей для дома / DIY / средней школы, фрезерных станков, фрезерных станков и 3D-принтеров (обычные детали 3D-движения, отличается только «голова»).
Сотни компаний продают собранные блоки и / или комплекты.
У меня нет практического опыта в этом вопросе, и я не могу предложить серьезной помощи. Но поскольку многие люди производят / покупают / продают их, они наверняка оправдывают ожидания (программное обеспечение, скорость, точность) на уровне DIY / дома / приветственной школы. Люди действительно используют металл, пластик и даже дерево и широкий диапазон цены и качества
Примеров, выбранных случайным образом для иллюстрации, http://jason-webb.info/wp-content/uploads/2012/01/cnc-mill.гифка http://jason-webb.info/2012/01/cnc-machine-first-gotits-and-project-overview/

Создан 31 июл.
EEdEEd
41944 серебряных знака88 бронзовых знаков
$ \ endgroup $ 2 $ \ begingroup $
На самом деле, вы можете выполнить большинство фрезерных операций с напильником, микрометром и терпением.

Создан 03 авг.
$ \ endgroup $ 3 $ \ begingroup $
Как отмечает Джон Уильямс, вы можете найти настольные фрезерные станки по металлу по разумной цене. Однако, если вы хотите работать с металлом, убедитесь, что машина, которую вы покупаете, предназначена для этого.
Есть несколько основных различий между станками для резки металла и станками, предназначенными для обработки древесины или для аддитивных процессов (3D-принтеры):
Силы резания с металлом (даже с таким мягким металлом, как алюминий) очень высоки. Если у вас нет достаточно жесткой рамы, режущий инструмент просто отскочит от поверхности металла (вибрирует), что приведет к очень плохому резанию, дополнительному нагреву и быстрому затуплению инструмента. Если вы посмотрите на конструкцию металлических фрез, они, как правило, представляют собой очень прочные куски металла (стали).
Скорость вращения металлообрабатывающего инструмента будет намного ниже, чем, например, инструмент по дереву. Фрезерный станок, предназначенный для резки дерева, может работать со скоростью 10 000 об / мин, что слишком быстро для металла. Он может обрабатывать очень легкие порезы алюминия, но режущий инструмент очень быстро затупится, а сам фрезерный станок не рассчитан на то, чтобы выдерживать усилия, воздействующие на металл, и прослужит недолго.
Для резки металла часто требуется смазка / охлаждение, чего нельзя сказать о дереве.
Существует множество различных алюминиевых сплавов с несколько разными свойствами.
В зависимости от того, что вы пытаетесь построить, вам может не понадобиться весь спектр возможностей обработки. Например. Если вы просто пытаетесь найти какие-то объекты в 2D, вы можете взять пластину и просверлить в ней отверстия с разумной точностью, не прибегая к причудливому фрезерному оборудованию. Вы также можете иногда заменить регулируемость точностью / прецизионностью, простейший пример — просверливание большого отверстия и использование штангенциркуля или микрометра для измерения положения перед затяжкой болтов.

Создан 04 авг.
Гай Сиртон, Гай Сиртон
107055 серебряных знаков99 бронзовых знаков
$ \ endgroup $ 1 $ \ begingroup $
Ищите производственное пространство в вашем районе, в Бостоне есть http: // artisansasylum.com / site / у них есть различные станки с ЧПУ, лазерные резаки и т. д., которые вы можете использовать после небольшого простого обучения.

Создан 05 авг.
$ \ endgroup $ 1
Не тот ответ, который вы ищете? Посмотрите другие вопросы с метками шасси с чпу или задайте свой вопрос.
Robotics Stack Exchange лучше всего работает с включенным JavaScript
Ваша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Самодельные системы помола зерна | ПодробнееПиво

30/11/1
Роб Браун (методы пивоварения)
Валковая мельница Roundup
Хорошее измельчение — важный первый шаг к оптимальной экстракции и эффективному фильтрованию в цельнозерновом пивоварении.Мастера своими руками могут построить свои собственные мельницы для домашнего использования с отличными результатами.
Рано или поздно серьезные домашние пивовары выбирают цельнозерновое пивоварение. Важнейшим этапом этого процесса является измельчение зерна. Некоторые пивовары покупают предварительно измельченное зерно, а другие используют мельницу в местном магазине домашнего пивоварения. Но для многих изобретательных домашних пивоваров установка собственной версии мельницы является неотъемлемой частью искусства и науки домашнего пивоварения.
Простая конструкция двухвалковых мельниц делает их домашнее производство разумной возможностью. Те, кто готовы приложить усилия, могут построить эффективную мельницу, превосходящую или менее дорогую, чем купленные в магазине модели. Независимо от того, перемалываете ли вы собственное зерно для точного контроля куши, для эстетики собственной мельницы или просто потому, что пиво так вкуснее, удобство и личные ощущения от использования собственной мельницы равны только полученной экономии средств. через оптовые закупки зерна.
Щелкните здесь, чтобы просмотреть нашу подборку мельниц для цельнозернового пивоварения!
Ключ к фрезерованию
Степень измельчения зерна повлияет на процесс пивоварения и на конечный результат — пиво, которое вы с гордостью назовете своим. Это важный шаг в процессе пивоварения, и он заслуживает некоторого внимания.
Прежде чем вы начнете строить или фрезеровать, важно понять и помнить, чего вы пытаетесь достичь.Основными компонентами зерна, которые следует учитывать, являются шелуха, которая образует фильтрующий слой при фильтровании, и эндосперм, который является источником крахмала и ферментов. Измельчение эндосперма обнажает крахмал и ферменты, содержащиеся в зерне.
Во время измельчения лучше всего оставить шелуху как можно более неповрежденной, пока внутри нее высвобождается эндосперм; в значительной степени неповрежденный корпус образует идеальный фильтрующий слой во время барботажа. Помол, при котором шелуха измельчается до муки или иным образом разбивается на слишком много мелких кусочков, образует плохой фильтрующий слой, выщелачивает больше танинов и увеличивает вероятность образования застрявшего сусла, которого всегда боялись.Хотя измельчение эндосперма до муки технически обеспечит максимальное преобразование, это действительно полезно только в качестве теоретической базы для расчета процента экстракции.
Промышленная мельница с многопроходной конструкцией способна снимать оболочку с эндосперма и разделять оболочку и частицы крахмала разного размера с помощью калибровочных сит. Жесткие концы эндосперма дополнительно отделяются от шелухи, а более крупные частицы крахмала измельчаются в последующих валках.
Многие двухвалковые мельницы могут превратить большую часть зерна в муку, но с полностью модифицированным солодом измельчение эндосперма на мелкие гранулы (крупа) обеспечит полное и быстрое преобразование при сохранении целостности корпуса.
Более грубое измельчение хорошо модифицированного солода приведет к незначительной потере экстракции по сравнению с многоступенчатым измельчением, которое требуется для плохо модифицированного солода для достижения аналогичных результатов. Плохо модифицированный солод будет прилипать к шелухе как твердые концы, тогда как полностью модифицированный солод легче отделяется от шелухи с помощью двухвалковой мельницы.
Работа мельницы
Если вы хотите построить или приобрести двухвалковую мельницу, имейте в виду, что ее конструкция должна обеспечивать высококачественное измельчение при разумных затратах времени и усилий. Хотя ролики, несомненно, являются основным элементом производительности мельницы, мельница также должна эффективно сочетать в себе бункер, раму, механизм регулировки и источник привода, чтобы ролики должным образом выполняли свои функции. Прежде чем углубляться в важнейшие ролики, давайте рассмотрим другие компоненты.
Бункер: Бункер из металла, пластика или дерева представляет собой удлиненную воронку, расположенную над роликами. Он должен равномерно и непрерывно распределять зерно по длине валков. В идеале бункер с гравитационной подачей будет вмещать всю зерновую засыпку или, по крайней мере, должен быть достаточно большим, чтобы избежать чрезмерного заполнения. Будь то отдельная деталь или часть рамы мельницы, основание бункера также действует как направляющая, удерживая зерно на месте. Он должен (если применимо) иметь роликовые V-образные канавки на обоих концах и плотно прилегать к роликам, чтобы контролировать поток или выход зерна.
Рама: Рама, сделанная из дерева или металла, должна прочно и надежно удерживать все остальные компоненты. Его конструкция может быть такой же простой, как четырехсторонняя рама с местом для установки других компонентов. Важно иметь плоскую ровную поверхность для установки роликов, поскольку для правильной работы ролики должны встречаться равномерно. Рама также должна включать подставку или какое-либо средство крепления к столу или сборному ведру.
Регулировочный механизм: Регулировочный механизм роликов регулирует зазор между двумя роликами.Несмотря на то, что фреза с фиксированным зазором является работоспособной, она не так универсальна, как фреза с регулируемым зазором, и требует точных методов строительства. Для оптимального измельчения самодельную мельницу лучше всего оборудовать регулировочным устройством, которое позволит вам справиться с различными размерами зерна. Можно легко сконструировать простой винтовой механизм, регулирующий зазор между роликами. На прилагаемом рисунке показаны некоторые возможные конфигурации механизмов регулировки. В любом случае, конечно, перед регулировкой необходимо ослабить болты, удерживающие подшипники.
Ременная передача заднего хода
Теренс Тегнер использовал пару гладких роликов диаметром 6 дюймов из низкоуглеродистой стали. Они были 10 дюймов в длину и измельчали 10 кг / мин — много зерна! Механизм с моторным приводом (¾ л.с., скорость 350 об / мин) использовал ремень круглого сечения для привода обоих роликов — один ролик с «передней частью» ремня, а второй с «задней» частью ремня.
Кроме того, он использовал шкивы разного размера на валах роликов, чтобы создать разницу в скорости между роликами, способствуя давлению.
Конструкция привода обеспечивает простой и эффективный способ управления обоими роликами. Дифференциальная скорость роликов помогает создать тангенциальную силу сдвига, аналогичную той, которая используется в коммерческих мельницах, помогая удалить шелуху с эндосперма.
Приводной механизм: Способы поворота роликов могут значительно различаться. Для небольшого количества зерна, которое должна раздавить домашняя пивоваренная мельница, самое простое решение — управлять мельницей с помощью обычной рукоятки.Однако небольшой диаметр валков на домашних пивоварнях может потребовать немного больше терпения во время запуска. Многие люди, особенно те, кто занимается пивоварением больших партий, подключают мотор, чтобы ускорить процесс, давая им дополнительное время, чтобы насладиться плодами прошлых трудов. Некоторые просто используют дрель с регулируемой скоростью, но многие присоединяют небольшой электродвигатель с ремнями и шкивами. Обычно двигатель на ½ или HP л.с. оснащается шкивами разного размера для работы со скоростью от 200 до 300 об / мин.
Когда мощность подается непосредственно только на один ролик, доступно несколько различных методов для эффективной передачи мощности на второй ролик.В методе передачи зерна зерно, проталкиваясь между роликами, передает энергию от привода на ведомый ролик. Это простейший метод передачи энергии и очень эффективный. В одном из двух более сложных методов используются уплотнительные кольца (ремни) или шестерни. Одно или несколько уплотнительных колец с размером зерна устанавливаются вокруг роликов, так что энергия вращения одного ролика напрямую передается другому. К концам роликов можно добавить шестерни для передачи мощности привода аналогичным образом.Теренс Тегнер (Walkerville, Южная Африка) использовал третий и очень эффективный метод — реверсивную ленточную передачу, чтобы приводить в движение оба ролика с помощью одного ремня (см. Вставку ниже).
Механизмы регулировки
Вот несколько простых механизмов настройки, которые следует учитывать; они используют обычные болты. Простой механизм регулировки лучше всего подходит для домашней пивоварни с функциональной и конструктивной точки зрения.
В качестве части вашей системы привода вы можете использовать либо внешние подшипники, либо втулки, в зависимости от скорости и частоты использования мельницы. Однако, если вы найдете подходящие ролики с внутренними подшипниками, у вас может возникнуть соблазн захватить подшипники и привести вал в движение с помощью внешних втулок или подшипников. Вместо этого я рекомендую прикрепить зубчатый шкив (вокруг вала) к концу ролика. Затем цепь или ремень, находящиеся между рамой и роликом, можно использовать для приведения в движение одного или обоих роликов.Использование внутренних подшипников дешевле, а также гарантирует, что ролик (ролики) вращается свободно и правильно, как и было задумано.
Сердце мельницы — ролики
Ролики — самый важный и, к сожалению, дорогой или труднодоступный компонент мельницы. Хорошая идея — дождаться завершения планов завода, пока вы не получите ролики. Считайте себя удачливым, если у вас есть деньги на изготовление пары роликов или доступ к нужному оборудованию, чтобы сделать их самостоятельно.Пара первичных катков из механического цеха может быть непомерно дорогой. Большинство фабрик производятся и будут производиться с минимальными затратами средств и максимальной изобретательностью.
Чтобы противодействовать ограничению роликов небольшого диаметра, домашние пивовары прибегли к текстурированию своих роликов, чтобы лучше захватить зерно. Такое текстурирование позволяет домашним пивоварам добиться хороших результатов.
Ролики Ролики относятся к традиционным роликам (длина больше диаметра), которые являются основой хобби и промышленных предприятий.Ролики бывают в употреблении, но часто имеют слишком маленький диаметр (без ручки), тонкостенные (не накатываются) или вообще не подходят. Лучшими источниками роликов, подходящих для использования на зерновой мельнице, являются конвейерная лента (концевые или приводные ролики), старый печатный станок (проверьте, нет ли остатков токсичных чернил) или сельскохозяйственную мельницу. Очевидно, что эти предметы могут быть приобретены новыми у производителя конвейеров / прессов или в магазине сельскохозяйственных товаров. Один производитель вальцовых мельниц, Jack Schmidling Productions (Маренго, Иллинойс), поставил свои первые 40 мельниц с бывшими в употреблении роликами для фотокопировальных машин.Некоторые производители конвейеров (проверьте свои Желтые страницы) даже специализируются на нержавеющей стали. Покупка новых катков может быть дорогостоящей, поэтому по разумным ценам проверяйте использованные или выброшенные катки у местных производителей, на мельницах, складах металлолома или на сельскохозяйственных аукционах.
Деревянные катки
Том Клифтон (Сент-Луис, штат Миссури) точил ролики из твердого клена диаметром 4 дюйма.Он использовал фрезер, чтобы добавить осевые канавки (канавки) для дополнительного сцепления. Он вручную заводит эту мельницу на низких оборотах и доволен помолом. Он основал свою мельницу на проектах Криса Барнхарта.
Проект Клифтона был относительно дорогим, но, по его словам, ему нравилось выполнять работу самому. Он сообщает, что купленные им подшипники при нагрузке немного провисают. Он рассмотрит возможность использования бронзовых втулок, учитывая низкие обороты и их нечастое использование.
Если вы хотите обработать ролик, у вас есть выбор из трех основных подходов.Для ролика большого диаметра вы можете закрыть концы трубы, просверлить по центру, добавить сквозной вал и затем повернуть вправо. Для роликов малого диаметра можно выправить цельный кусок приклада, уменьшить концы валов, а затем накатать. Крис Барнхарт (Дженесео, Иллинойс) придерживался наиболее экономичного подхода. Помимо строительства собственной мельницы, он разработал планы, которые помогли другим построить их (см. Вставку ниже).
Бетонные катки
Основной метод конструирования роликов C.Д. Притчард (еще один участник Home Brew Digest) начинает с пластиковых трубок или ведер в качестве основной формы. Он наливает (купленный в магазине, без косточек) фастфуд вокруг-дюйма. стальной стержень как вал с -вм. стержень прикреплен для обеспечения крутящего момента. Затем он подправляет ролик с помощью каменной насадки для своего шлифовального станка, вращая его на подшипниках.
На данный момент он построил два (один 4 дюйма и другой 7 дюймов в диаметре) одинарных валка против тангенциальных толстолистовых станов и рассматривает возможность создания двухвалкового стана.Он сообщает, что глазирование солодовыми компонентами на шлифовальной поверхности и разрыв шелухи были единственной проблемой при успешном дроблении.
Если вы попробуете бетонную мельницу, я бы попробовал двухвалковую мельницу с гладкими роликами большого диаметра, чтобы избежать остекления на шероховатой поверхности. На данный момент он все еще работает над своим дизайном. Копия и описание его испытаний доступны на сайте alpha.rollanet.org в технической библиотеке на солодовых заводах.
Материалы роликов: Металл. Идеальный материал для ролика — нержавеющая сталь; он прочный, прочный и практически не требует обслуживания. К сожалению, он намного дороже, чем низкоуглеродистая сталь, и с ним труднее работать. Нержавеющая сталь может стоить в четыре раза дороже, чем другие материалы, а рабочая сила в любом механическом цехе будет на 50% дороже. Низкоуглеродистая сталь может ржаветь и требует ухода.Хотя чугунные валки не являются строго пищевыми, они распространены на старых коммерческих двухвалковых мельницах. С более мягкими металлами, такими как алюминий и латунь, легче работать, и их следует учитывать, если они доступны, хотя они могут изнашиваться больше при интенсивном использовании.
Дерево. Если у вас есть доступ к токарному станку, вы можете рассмотреть возможность использования подходящей твердой древесины (см. Рамку на предыдущей странице).
Экономичный подход к обработке роликов
Ролики в мельнице Криса Барнхарта сделаны из 2-дюймовых валков.-диаметр, холоднокатаная сталь, со средней накаткой, центральным отверстием и резьбой для установки болта в качестве вала. Он приводится в движение двигателем с внутренним редуктором. Хотя у него накатка, 2-в. валки близки к тем, что используются на мельницах для хобби, он предполагает, что диаметр 4–8 дюймов обеспечит достаточное сцепление с волокном с небольшим текстурированием или без него.
Эти ролики обошлись ему всего в 20 долларов, но он планирует заплатить как минимум вдвое больше за материалы и рабочую силу. Вы также можете отказаться от нарезания резьбы и просто развернуть валы.В идеале вы должны заново обработать ролики после сборки агрегата, хотя это не является строго необходимым для хорошо сконцентрированной экономичной работы.
Пластик. С пластиком легче работать, он подходит для пищевых продуктов и достаточно твердый.
Камень. Традиционно зерно измельчали на каменных мельницах, но с большим повреждением шелухи. Я спросил в местном магазине памятников о том, чтобы вращать гранитные ролики вокруг металлической шахты.Это можно сделать, но цена высока. Любой, кто рассматривает этот подход, должен убедиться, что для придания камню формы используются только нетоксичные методы. Подходящий твердый камень или бетон должны работать, если есть оборудование, материалы и навыки.
Бетон. Изначально я планировал изготовить цементную валковую мельницу, но этим исследованием занимаются другие (см. Вставку на предыдущей странице).
Размеры валков: Вопрос о размерах валков и текстуре очень важен для проектирования и успеха мельницы.Мы знаем, что ролик диаметром 1½ дюйма со средней накаткой хорошо работает на пивоваренной мельнице. Быстрый поиск по различным конструкциям мельниц показывает, что гладкий валок диаметром 9 (дюйма (250 мм) считается практическим минимумом для многопроходной коммерческой мельницы, исходя из желаемой производительности и необходимости достаточного захвата. В зависимости от диаметра ролика вам необходимо выбрать гладкую, с машинной накаткой или шероховатую (с помощью напильника или шлифовального станка) поверхность.
Добавление текстуры в мельницы позволяет использовать валки небольшого диаметра, которые в противном случае были бы бесполезны.В гладких валках (традиционно чугунных) угол наклона валков, где зерно первоначально захватывается, должен быть таким, чтобы сила трения между зерном и валком была больше, чем сила сопротивления, требуемая для сжатия и растрескивания зерна. Ролики, образующие тупой угол (ролики малого диаметра), будут оставлять зерно на себе. Только под острым углом (ролики большого диаметра) образуется достаточно «параллельная» поверхность для вытягивания и измельчения зерна. Кроме того, установка более широкого зазора (более крупное дробление) поместит зерно или точку захвата ближе к этой «параллельной» поверхности дробления.
Ролики диаметром 6 дюймов кажутся безопасным минимумом для домашних пивоваров для гладких роликов (на основе данных мельницы Теренса Тегнера — см. Вставку на стр. 27). Однако можно также использовать ролики меньшего размера с шероховатой поверхностью (для тех, у кого нет доступа к механическому цеху). Несмотря на то, что это не было проверено, пара 4- или 5-дюймовых роликов, в которых оба ролика приводятся в движение для улучшения сцепления, должна быть более чем способна обеспечить подходящее сжатие.
Примеры конструкций
Конструкции «Уиллера»: Уиллер (у которого диаметр больше ширины) можно рассматривать как кусок коммерческой мельницы.Вместо миниатюризации всего ролика и добавления накатки широкое колесо будет более точно имитировать одну секцию полноразмерной мельницы.
Для любительской мельницы можно использовать колеса от старых сельскохозяйственных или промышленных погрузочно-разгрузочных машин. Если у них есть резиновое покрытие вокруг чугунной ступицы, удалите резину, чтобы обеспечить истинную поверхность под ней.
Хотя он намного тоньше, больший диаметр компенсирует недостаток длины каждой кривошипа колеса.Преимущества этой конструкции — наличие этих колес, а их большой диаметр исключает необходимость накатки или текстурирования. Подходящее бывшее в употреблении колесо диаметром 6 или 8 дюймов и шириной 2–3 дюйма должно быть легко найдено. Несколько колес можно было бы даже разместить вместе, чтобы увеличить длину колесика / катка. Новые колеса или ролики можно найти в центре разливки, на ферме или в центре снабжения погрузочно-разгрузочных работ. Потребуются более тонкая рама и защитный кожух бункера, но в остальном они будут соответствовать конструкции, аналогичной конструкции вальцовой мельницы.
Нецентрированные конструкции: Will Self (Биллингс, Монтана) представил хороший пример нецентрированной конструкции валковой мельницы (см. Рамку справа).
Конструкции со смещением от центра: Конструкция со смещением от центра предполагает размещение легкодоступного набора колес на валу (например, от газонокосилки) внутри цилиндра большого диаметра. Колеса будут удерживать цилиндр и приводить его в движение, и их можно было бы отрегулировать для обеспечения надлежащего шлифовального зазора аналогично тому, как это используется для обычных валков.Хотя вал является внутренним, он смещен, передавая движение на шлифовальную поверхность с помощью промежуточного круга. Колеса должны быть резиновыми или иным образом обеспечивать надлежащее сцепление с внутренней частью цилиндра — чем ближе диаметр колеса к диаметру цилиндра, тем лучше.
Привлекательность этого дизайна заключается в том, что в нем используются материалы, которые легко найти.
Конструкция с нецентрованным роликом
Конструкция Уилла Селфа состоит из двух 4-дюймовых., Трубы ПВХ (ролики) из 40 сортов, закрепленные на роликах в регулируемой раме. Ролики удерживаются на месте восемью мебельными роликами, прикрепленными к раме 2 х 4 дюйма, регулируемыми с помощью прикрепленных петель и натяжных тросов. Пластиковые ролики имеют текстуру универсального ножа и имеют кривошипную рукоятку на одном ролике, которая приводит в движение ведомый с помощью ряда головок винтов и отверстий, размещенных в роликах с обоих концов, чтобы сформировать передачу привода зубчатого типа.
Хотя эта мельница измельчает на медленной скорости, это хорошая мельница роликового типа.Его реальная сила заключается в том, что его конструкция состоит из легко доступных материалов и требует минимального количества инструментов.
Роликовый привод с ручным приводом
Я спас ролики для своей мельницы с ленточной конвейерной системы. Ролики и прикрепленная рама стоили всего 10 долларов, а все остальные материалы уже были под рукой.
Приводной ролик выполнен из алюминия с накаткой, 16 дюймов.длинные и 4 дюйма в диаметре; толкатель гладкий, диаметром 2 дюйма. Рама имеет квадратную форму буквы «C» и используется вместе с двумя металлическими уголками для образования пазов, по которым могут перемещаться квадратные корпуса подшипников ведомого ролика для регулировки. Приводной ролик нужно было отрегулировать под углом, чтобы образовать один из двух 8-дюймовых. шлифовальные поверхности.
Я прикрепил простую кривошипную рукоятку к валу приводного ролика и добавил бункер весом 1 фунт с ковшом подачи над ним. Измельчение первой партии заняло всего несколько минут — примерно 15 кривошипов рукоятки на фунт, что дало помол от среднего до крупного.
Эта громоздкая мельница выглядит некрасиво, но она выполняет свою работу. Приводной каток без накатки не обеспечивает идеального двухвалкового измельчения из-за плохого сцепления с зерном. Я ищу пару роликов мечты для будущего обновления — не по необходимости, а просто потому, что мне нравится делать пивные гаджеты.
Дополнительным соображением для валковой мельницы с приводом является добавление подпружиненного регулирующего механизма. Достаточно жесткая пружина может быть добавлена к винтовому механизму между неподвижной регулировочной пластиной и внутренней гайкой.Это обеспечит достаточное давление, чтобы расколоть зерно, в то же время позволяя зазор открыться для проходящей породы или любого другого постороннего предмета, который может заблокировать или повредить ведомые ролики. Если это будет необходимо, для защиты роликов и двигателя от повреждений можно использовать прозрачную шпильку или скользящую ленту.
Основы механики и воображение
Представленные в этой статье конструкции демонстрируют огромные возможности для строительства самодельных мельниц.Если вы подумываете создать свой собственный, обратите внимание на то, как работают эти домашние пивоваренные заводы, и копируйте их там, где это возможно, но не позволяйте этим примерам ограничивать ваши усилия. Как и ваше пиво, ваша собственная мельница может быть лучшей в мире.
Сопутствующие товары
Авторские права на все содержимое принадлежат MoreFlavor Inc., 2021 г.Все права защищены. Никакая часть этого документа или связанных файлов не может быть воспроизведена или передана в любой форме и любыми средствами (электронными, фотокопировальными, записывающими или иными) без предварительного письменного разрешения издателя.
Фрезерование собственного пиломатериала | Популярный журнал Woodworking
Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.
Будь то хобби или небольшой бизнес, это работа мечты плотника.
Как ремесленник, я всегда любил строить вещи. Но поворотный момент, который привел меня в деревообработку, случился задолго до того, как я встал у настольной пилы или взял в руки рубанок. И этот момент прочно закрепился в моей памяти. Мне было 12 лет, и мы с дедушкой собрали у него во дворе ореховый пекан. Вместо того, чтобы рубить ствол на дрова, дедушка нанял пилораму, чтобы она вышла и превратила его в пиломатериалы.
1. Обработка пиломатериалов самостоятельно может открыть мир материалов, к которым у вас может не быть доступа на лесном складе, например, это вишневое бревно шириной 24 дюйма.
Именно тогда я, в 12 лет, осознал, что дерево буквально растет из деревьев. Я знаю, я был 12-летним гением. Именно в тот день я увлекся материалом, который мы используем для деревообработки. И я заметил, что в последние несколько лет количество людей, которые начинают разделять со мной этот интерес, растет. Увеличилось количество людей, заинтересованных в заготовке и измельчении собственного пиломатериала. И если это вообще вызвало у вас интерес, хорошая новость заключается в том, что это не так сложно, как вы могли бы опасаться.
2. Не думайте, что бревно должно быть прямым, как стрела. Маленькие странные кусочки, такие как промежность грецкого ореха, могут превратиться в красивые, особенные предметы.
Есть ряд причин, по которым я бы сказал, что кому-то следует подумать о фрезеровании собственного пиломатериала вместо того, чтобы копаться на складе пиломатериалов.
Во-первых, и, возможно, наиболее очевидно, это стоимость. Обработка пиломатериалов собственными силами позволяет получить качественный материал за небольшую часть цены продавца пиломатериалов. Фактически, если вы купите свою собственную фабрику, как это сделал я, вы действительно можете получить от этого прибыль, продавая пиломатериалы другим деревообработчикам и предлагая фрезеровать бревна другим людям.
3. Вытаскивание поленьев из кучи выжигания может быть отличным способом забить некоторые ценные бревна. Горстка цепей, грузовик и лебедка сослужили мне хорошую службу.
Вторая причина, по которой мне нравится фрезеровать пиломатериалы, как и вам, — это то, что вы контролируете материал на протяжении всего процесса. Это означает, что вы выбираете способ распила пиломатериала и контролируете процесс его высыхания. По моему опыту, вы получите товар гораздо более высокого качества, чем вы можете легко купить.
4.Бревенчатый брус (или бревенчатый брус) неоценим для безопасного перемещения и катания бревен. Используя кредитное плечо, вы можете переместить бревно на несколько тысяч фунтов с минимальными усилиями.
Наконец, мне очень нравится превращать городские деревья в пиломатериалы, которые можно использовать для проекта, а не на свалку или в кострище. На этой же ноте вы также получите доступ к некоторым необычным видам, которые практически невозможно купить в коммерческих целях.
5. Прямо с завода вы заливаете пиломатериал водой.Это смоет большую часть опилок, а также покажет текстуру древесины.
Все это не означает, что вы должны пойти и купить лесопилку, чтобы распиливать пиломатериалы самостоятельно. Быстрый поиск в Интернете, как правило, позволяет найти несколько местных пильщиков, которые выйдут и обработают ваши бревна на месте. Однако, если вы решитесь на покупку лесопилки, вы задаетесь вопросом, почему вы так долго ждали, чтобы купить ее. Конечно, все начинается с того, что вы достаете журналы.

Поиск и подбор журналов
5.Только что выйдя с мельницы, вы заливаете поверхность пиломатериала водой. Это смоет большую часть опилок, а также покажет текстуру древесины.
Когда дело доходит до сбора бревен (или их накопления, как говорит моя жена), я нашел несколько разных источников, которые мне подходят. Как правило, всегда есть бесплатные журналы, и я не плачу за них.
7. Обрезка конца бревна при его первом поступлении дает мне чистый конец без проверок.
Первый, сам собираю деревья.Это хорошо работает, если у вас есть собственность или есть доступ к собственности с измельчаемыми деревьями. Кроме того, у вас есть возможность выборочно заготавливать лесной массив и управлять им. Это позволяет деревьям полностью раскрыть свой потенциал перед сбором урожая.
8. Вскоре после обрезки я запечатываю торцевую часть зерна герметиком для древесины, чтобы древесина высыхала более равномерно и ограничивала дополнительные проверки.
Вероятно, мой самый постоянный источник журналов — это горстка арбористов, с которыми я работаю. Если они попадают на сайт вакансий и имеют хороший журнал, они обычно звонят мне.Бригады, с которыми я работаю, вырубают деревья круглый год, и зачастую для них меньше работы (а значит, и дешевле), чтобы я пришел за бревном, а не утилизировал его.
9. В моем Norwood HD36 используются пандусы и лебедка для закатывания бревен на нары.
Еще одним источником бесплатных журналов являются компании по расчистке земли. Эти ребята обычно проводят неделю на площадке, расчищая землю для больших коммерческих площадей или жилых домов. Этот метод может быть довольно беспокойным, но плодотворным. Я имею в виду, что у вас часто будет несколько хороших бревен в одном месте, но будет узкое окно, в которое можно будет попасть, вытащите нужные бревна из кучи бревен, прежде чем они будут дозированы в дизельном топливе. и сгорел.
Наконец, не упускайте из виду тематические объявления в Интернете. Часто домовладелец бесплатно перечисляет недавно срубленное (или упавшее) дерево, если вы хотите прийти и отрезать его часть. (Держитесь подальше от рекламы «бесплатно, если снимете»). Я всегда спрашиваю, нормально ли я возьму только сундук и есть ли у меня доступ, чтобы поднять к нему мельницу. Даже если домовладелец пытается продать бревно, я прикоснусь к базе и оставлю им свои контактные данные. В большинстве случаев они не находят покупателя и доходит до того, что просто хотят убрать его со двора.
10. Подножки используются для выравнивания бревна на стане.
Я никогда не отказываюсь от бесплатных журналов, но кое-что ищу. Во-первых, я проверяю, подходит ли он для моей мельницы. Мой Norwood HD36 имеет диаметр 36 дюймов. Итак, я сосредотачиваюсь на бревнах размером 16–36 дюймов. Что касается длины, я использую диапазон 4–13 дюймов. И не думайте, что у дерева должна быть стрела прямо. Я избегаю обрезков древесины, но из стволов с ластовицами, трещинами и другими так называемыми «дефектами» можно получиться красивой древесиной.
11. Первый срез коры дает вам эталонную поверхность для измерения ваших срезов.
Когда дело доходит до того, какие породы искать, это действительно зависит от того, где вы находитесь. Здесь, на Среднем Западе, я получаю в основном ясень (много, благодаря нынешней ситуации с ясенелами), красный и белый дуб, гикори, вяз, клен, орех и иногда вишня. Но не сбрасывайте со счетов древесину только потому, что вы никогда не видели ее в большом магазине. Некоторые из моих любимых мельниц — это платан, липа и яблоко.
После того, как вы определили несколько бревен, которые планируете фрезеровать, приступаем к первой уловке — их собираем. Теперь признаю. Я обманываю. Моя мельница портативная, поэтому я могу резать их на месте и бросать доски в грузовик. Вы также можете нанять переносную мельницу.
Однако, если вы хотите забрать бревна, я бы посоветовал взять напрокат трейлер и погрузчик с бортовым навесом и погрузить пригоршню бревен в полдень. Иногда у арбористов есть один на месте, как и клиринговые компании.Небольшой подарок ручной работы — хороший способ поблагодарить их за загрузку журналов для вас. В противном случае, если у вас есть прицеп, вы можете использовать пандусы и лебедку, чтобы перекатывать бревна за борт, используя процесс, называемый паркованием. Если вам нужна более специализированная установка для загрузки журналов, посмотрите несколько видеороликов с архивами журналов на YouTube (у Мэтта Кремоны есть отличное видео на его канале).
Стоимость мельницы
■ Цена бензопилы: $ 200 — $ 1500 Это необходимо для резки бревен до нужной длины, их обрезки на стане и т. Д.
Меня часто спрашивают: «Сколько стоит установка мельницы?».Самая большая статья расходов, очевидно, — это сама мельница. Мельницы, в зависимости от размера, могут стоить от 2000 долларов за небольшую мельницу до 75 000 долларов за полностью гидравлическую мельницу. Мой Norwood HD36 стоит примерно от 8 500 долларов и может обрабатывать бревна до 36 дюймов. Вы захотите иметь еще несколько аксессуаров.
■ НАБОР ДЛЯ ОБЛОЖКИ ПОДДОНОВ Цена: $ 100 Наконец, чтобы доски оставались плоскими во время высыхания, я предлагаю приобрести набор для обвязки поддонов. Я купил устройство на Amazon и использую полиэтиленовую ленту с проволочными пряжками.Вам понадобятся лямки, пряжки и натяжитель.
Не говоря уже о расходах на оборудование, довольно легко разбить фрезерование на стоимость бревна. Новое лезвие стоит около 25 долларов, и его хватает примерно на 4 бревна твердых пород (плюс-минус, в зависимости от породы, размера и наличия в нем металла).
■ КРЮЧОК CANT Цена: $ 115 Этот предмет — бесценный инструмент, когда дело доходит до перемещения бревен. Металлический крюк вгрызается в бревна и позволяет легко катить бревно с помощью рычага. Я использую Logrite 60 ”, который может захватывать бревна диаметром до 36 дюймов.
С учетом топлива и смазки лезвия фрезерование бревна стоит около 8 долларов. В среднем, чтобы нанять переносную мельницу для распиловки бревен, она будет стоить около 75 долларов в час.
Подготовка бревен к фрезерованию
12. После первого распила можно установить толщину доски.
После того, как вы вернете недавно спрятанные журналы домой, вам, вероятно, придется немного поработать. Иногда ко мне домой привозят бревна от лесовода. Первое, что я делаю, это проверяю журналы и мысленно просматриваю список.Есть ли какие-нибудь кусочки, которые могут попасть в ловушку, пока я пытаюсь его свернуть? Концы чистые, или они пережеваны цепной пилой (или уже потрескались от высыхания)? Как размер журнала? Он слишком длинный, или нужно подрезать какие-либо участки промежности, чтобы они поместились на станке?
Если что-либо из этих вещей необходимо решить с помощью цепной пилы, я позабочусь об этом на этом этапе, прежде чем запечатать все торцевые волокна (и поверьте мне, легче запечатать конец бревна, а не отдельные концы досок) .Уплотнение торца волокон уменьшает растрескивание при высыхании пиломатериалов. Я использую уплотнение Anchor 2 в качестве герметика, однако можно также нанести несколько слоев старого клея или латексной краски. Если концы уже начали трескаться (если бревно находилось в трейлере), я обрежу концы, чтобы удалить трещину перед герметизацией.
13. После установки толщины доски можно делать пропилы, пока не дойдете до сердцевины (середины) дерева.
Переносная мельница, такая как мой Норвуд, будет поставляться с приспособлением для загрузки бревен.Некоторые из них могут быть гидравлическими, другие — ручными. Вы можете увидеть мою настройку здесь. Он состоит из пары пандусов, которые крепятся к боковой стороне мельницы. Затем прикрепленная лебедка используется для закатывания бревна по пандусу. Помните, раньше я говорил о паршивании? По сути, это паршивая установка. Трос лебедки проходит через бревно, а затем под ним. Крючок на конце прикрепляется к раме мельницы. А теперь пора завести журнал. Особенность такой установки в том, что даже самые тяжелые бревна легко поднимаются по пандусу.Я загрузил бревна из ясеня и дуба весом более 4000 фунтов. без всякого беспокойства.
14. Когда осталось от половины до одной трети бревна, я переворачиваю бревно, опускаю подножки и оставляю бревно ровно лежать на койках.
Однако, если я фрезеру дома, мне немного легче использовать трактор или бортовой погрузчик для загрузки бревен, не говоря уже о работе погрузочных рамп. Однако, если вы выберете этот маршрут, будьте осторожны, чтобы не уронить бревна и не ударить мельницу каким-либо образом, поскольку это может вызвать ненужную нагрузку на мельницу.
Как только бревно окажется на настиле лесопилки, именно здесь вы начнете принимать некоторые решения, которые повлияют на тип пиломатериалов, которые вы получите из бревна.
15. Последние распилы бревна, как мы надеемся, позволят получить сердцевину дерева на одной доске. Сердцевина дерева почти всегда треснет (см. Нижнюю доску здесь).
Во-первых, бревно нужно расположить по отношению к режущей головке и койкам фрезерования (станине). Почти каждое бревно будет сужаться, некоторые больше, чем другие.Чтобы получить наилучший урожай и зернистость бревна, вам нужно приподнять маленький конец бревна. Это можно сделать с помощью домкратов или опорных досок, как вы видите здесь. Цель состоит в том, чтобы поднять маленький конец бревна так, чтобы сердце дерева (сердцевина) находилось на одном уровне с койками. Когда вы закончите вырезать, сердце останется на одной доске.
Второе решение, которое нужно принять, — это ориентация бревна, в котором будет распиливаться. На мой взгляд, два основных способа распилить бревно — это сортированный пиломатериал или лучший характер.Так как я не продаю на коммерческой основе, я редко пил для оценки. Отчасти привлекательность дерева для меня — это уникальность и история каждого дерева. Итак, я видел характер почти во всех случаях. Это означает, что следите за тем, чтобы любые знаки символов (например, участки промежности) располагались горизонтально, чтобы на каждой доске был какой-то характер. Пиление для оценки и то, как работает система оценок, — это совершенно другая статья.
Бывают случаи, когда я могу повернуть бревно и отказаться от «наилучшего» сечения, чтобы избежать реальных дефектов, таких как трещины или гниль, но это крайние случаи.Как только бревно будет расположено там, где вы хотите, его можно зажать. Главное здесь — убедиться, что бревно плотно прилегает к опорам бревна и крепко удерживается зажимами / собачками. Несмотря на то, что большое бревно твердой древесины может весить несколько тысяч фунтов, двенадцатифутовое полотно ленточной пилы оказывает огромное усилие. Вибрация и лезвие могут вызвать скатывание бревен, поэтому убедитесь, что они плотно прижаты.
Делаем разрезы
16-17. Наличие помощника, который поможет разгрузить пилораму, значительно ускорит работу.Разгрузите плиты на промежуточной площадке, где вы можете разместить наклейки между слоями.
Окончательное решение, которое необходимо принять перед тем, как запустить лесопилку (или попросить пилорама сделать это), — это решить, какие пиломатериалы вы хотите вырезать из своего бревна. То есть, какой узор зерна вы хотите видеть на своих досках? На полосе сбоку страницы показаны три распространенных типа рисунка волокон на доске: гладкая, рифленая и четвертичная. В зависимости от того, что вы планируете делать с пиломатериалом, вы сможете решить, как его распилить.

Когда я пиляю для своего личного лесного склада, я в основном пила «живую». Это значит, что я режу бревно на дольки, оставляя кору с обеих сторон. Затем, снимая пиломатериал с мельницы, я могу «перестроить» бревно, чтобы оно могло высохнуть (подробнее об этом позже). Мне нравится этот метод пиления по трем причинам. Во-первых, это быстро. Нет необходимости превращать бревно в брус и чередовать пиление и переворачивание бруса. Это процесс загрузки и резки (обычно я переворачиваю журнал один раз).
Во-вторых, у меня почти никогда не бывает плана бревна, когда я его распиливаю. При распиловке бревна вживую у меня остается запас, который (примерно) на 1/3 распилен на четверть, на 1/3 пропилен и на 1/3 гладко распилен. Это означает, что, когда я использую пиломатериалы в дороге, у меня есть разные варианты текстуры на выбор. Я уклонился от последней причины, почему мне нравится этот узор раньше — мне легче сушить.
Выполнение пропилов в бревне — вот где окупается вся тяжелая работа (по крайней мере, до этого момента; это еще не все!).Первый разрез состоит в том, чтобы удалить верхнюю часть коры (так называемую плиту) с бревна. Этим пропилом я обычно стараюсь попасть в заболонь дерева (чуть ниже коры) и получить как минимум 6-8 дюймов плоской чистой древесины. Если вы пилите вживую и собираетесь складывать бревно, сохраните колпачок из коры. Если нет, его можно выбросить. На моем Норвуде у меня есть шкала, которую я могу обнулить на основе этого первого разреза. Затем я могу опустить голову (используя шкалу в качестве меры), чтобы сделать следующий разрез. Здесь я снова хеджирую свои ставки. Не имея плана пиломатериалов, я всегда резал доски толщиной 8/4 (2 дюйма).Таким образом, если для проекта требуется более тонкий материал, я всегда могу распилить материал заново. Его легко сделать тоньше. Не так-то просто сделать его толще. Просто обратите внимание, что более толстые доски будут тяжелее — всегда полезно иметь под рукой дополнительный набор рук, которые помогут выгрузить доски с завода.
18. Для окончательной сушки на воздухе подготовьте место с хорошей циркуляцией воздуха и установите ровное основание (я использую шлакоблоки).
По мере того, как вы выполняете пропилы и отрываются фальцы (фальц — это доска с живым краем с двух сторон, извините, это не называется «плита»), убедитесь, что вы знаете, как обрабатываются бревно и пила. .Острое лезвие должно быть почти без усилий, чтобы протолкнуть порез. Если вы получаете чрезмерную вибрацию, волнистые порезы или двигатель зависает, то велика вероятность, что пора надеть новое лезвие.
Кроме того, обратите внимание на то, как ведет себя полотно или доска во время резки. Часто в этот момент в дереве проявляются напряжения. Доска или флитч начнут скручиваться, или даже вправо или влево. Это стресс, снимаемый с журнала. Заметив такой индикатор напряжения, лучше всего повернуть бревно и попытаться удерживать сердцевину как можно более центрированной в оставшемся материале.Это поможет «снять» напряжение с бревна и распределить его по доскам.
Когда вы делаете надрезы ближе к сердцевине, мне нравится останавливаться, просто избегая этого «среднего» надреза. Затем я переворачиваю бревно на 180 ° так, чтобы плоская сторона была обращена вниз (опускаем доску для ног), и заканчиваю пропилы. Если вы все сделали правильно и выровняли бревно, вы получите последнюю доску на станине лесопилки с сердцевиной в центре. Сердцевина дерева всегда треснет, так что вы можете дать ей треснуть или выпилить.Материал с обеих сторон сердцевины будет идеально распилен на четверть, и из него получатся отличные заготовки для ног.
Теперь мы ждем
19. Убедитесь, что наклейки расположены на одной линии над предыдущим слоем, и убедитесь, что они одинаковой толщины.
Поздравляю. Вы только что фрезеровали свой первый бревно. Теперь у вас есть задача не облажаться. И я знаю, что это кажется странным заявлением, потому что трудная часть уже позади, верно? Не совсем. Существовали тысячи досков красивых пиломатериалов, которые полностью испортились из-за неправильной сушки.
Прежде чем я перейду к тому, что я делаю, чтобы сушить пиломатериалы, давайте изложим некоторые факты. Свежесрубленный пиломатериал, даже если он находится на дереве, срубленном год назад, будет влажным. Если его сложить без воздушного потока, на нем появится плесень. И наконец, разные породы дерева сохнут по-разному. Изучите виды, которые вы режете.
20. При укладке досок я собираю бревно в том же порядке, в котором оно сошло с мельницы, в форму бревна.
Три ключа к успешной сушке пиломатериалов: хороший воздушный поток, ровное основание и защита от непогоды.Начнем с нуля.
Когда вы закончите распиливать пиломатериалы, вам нужно где-нибудь сложить их. Представьте себе сушку пиломатериалов как низкотемпературный вариант паровой гибки. Пиломатериалы высохнут до формы, на которой они уложены. Это означает, что лучше всего иметь ровное и ровное основание. Как вы можете видеть на фотографиях ниже, мне нравится строить хороший фундамент из шлакоблоков. Затем я могу проложить уровень или приставную лестницу через блоки, чтобы убедиться, что они плоские и копланарны. Некоторые блоки нужно будет прокладывать или выкопать, чтобы все оставалось ровным.
Далее идет воздушный поток. На мой взгляд, это самый простой. Ключевым моментом здесь является укладывание пиломатериалов так, чтобы они получали хороший ветерок и, в идеале, находились подальше от солнца. На мельнице действительно начинается хороший воздушный поток. Убирая с мельницы ветки, я соскребаю или счищаю все лишние опилки, которые могут удерживать влагу. Затем, когда я собираюсь укладывать их на шлакоблоки, я позабочусь о том, чтобы между каждым слоем, прямо поверх шлакоблоков, была высушенная в печи наклейка (прокладка 1 × 1). Это позволяет воздуху проходить через штабель.Некоторые пильщики увидят мокрые наклейки с пиломатериалов во время фрезерования. Однако это может удерживать влагу между влажной наклейкой и влажной плитой, вызывая появление пятен плесени. Лучше всего использовать высушенное в печи дерево в качестве наклеек.
Наконец, третий ключ — не допускать попадания в стопку элементов (солнце и дождь). При пилении бревна вживую и его укладке обратно в форму бревна кора, оставшаяся на бревне (и корковый колпак), становится защитой от дождя. Это можно увидеть здесь и называется методом «европейской сушки».Форма бревна будет естественным образом пропускать воду. Однако при распиловке обрезных пиломатериалов лучше всего накрыть штабель брезентом, листом фанеры или гофрированным металлом.
21. Во время сушки я обвязываю пачки и маркирую доски бирками с указанием породы и времени фрезерования. История, стоящая за журналом, часто может быть сильным аргументом в пользу продажи.
Кстати, я делаю еще две вещи со своими штабелями пиломатериалов, пока они сохнут. Во-первых, я использую устройство для оклейки поддонов, чтобы связать все бревно или штабель пиломатериалов вместе.Это не только облегчает перемещение его с моим трактором, но также помогает добавить некоторое давление, чтобы пиломатериалы удерживались ровно. Я также прибиваю (используя алюминиевые гвозди, чтобы избежать пятен от железа) небольшую пластиковую бирку с идентификационным номером на конце каждой створки. Затем я составляю список каждого из этих чисел в таблице, чтобы знать размер каждой части, а также место, где росло дерево и когда я его собрал. Я обнаружил, что многим покупателям нравится слышать историю и историю дерева и то, как оно оказалось в моих и, в конечном итоге, в их руках.
Готовы к самому сложному? Подожди. В зависимости от породы дерева вам придется немного подождать. Практическое правило — около 1 года на дюйм толщины. Тем не менее, примерно через 12-16 месяцев высыхания на воздухе я начну протягивать эти лоскуты в подвал, чтобы они высохли. Обычно в Айове содержание влаги в сушеном на воздухе бульоне составляет около 13%. Вы можете опуститься ниже, если войдете в печь, но лично я почти всегда предпочитаю сушку на воздухе, а не сушку в печи. Он работает лучше вручную (на мой взгляд), и я никогда не встречал случая, когда (правильно) высушенный воздухом материал вызывал какие-либо проблемы.
22. Для обрезных пиломатериалов я складываю связки моталки и прослеживаю, чтобы у основания было много опор, чтобы избежать деформации.
При всем вышесказанном, фрезерование пиломатериалов самостоятельно не для всех. Это требует немного работы и немного места. Если вы серьезно подумываете о мельнице, вам также понадобится здоровая порция с отношением «давай». Однако я думаю, вы быстро поймете, что есть возможность немного подзаработать, и большинство людей задаются вопросом, почему они не получили ее раньше.К тому же, когда вы снимаете с мельницы первый кусок пиломатериала и осознаете безграничные возможности … ну, это то, что мы называем «прахом в крови». И если у тебя в крови есть опилки, я не думаю, что ты когда-нибудь оглянешься назад.
Логан Виттмер — помощник редактора Woodsmith и начинающий пильщик.
Рекомендации по продукту
Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.
IndyMill — DIY Станок с ЧПУ по металлу с открытым исходным кодом — Indystry.cc
IndyMill — это проект, начатый Никодемом Бартником как модернизация станка с ЧПУ Dremel. Основная идея этого проекта — создать простой в сборке станок с ЧПУ, который сможет воспроизвести любой человек во всем мире. Использование популярных и легкодоступных компонентов — лишь одна из многих проблем на дороге. Хорошая документация так же важна, как и хороший дизайн, эти двое должны объединиться, чтобы создать выдающийся проект, и это цель.Ниже Вы можете увидеть обновленный список видео и некоторые изображения этого проекта, а также список файлов и деталей. Также подпишитесь на информационный бюллетень, чтобы оставаться в курсе:
Список запчастей
Ниже вы можете найти таблицы со всеми частями, которые я использовал для создания IndyMill. Я даже пересчитал для вас каждый винт (но на всякий случай обязательно купите еще). Таблица разделена на механику и электронику, если вы предпочитаете лист Excel, который можно легко распечатать, экспортировать и открыть на своем компьютере, вы можете найти его здесь:
https: // docs.google.com/spreadsheets/d/12oHk9QJb_xA03L3f4UTsMpm9c1XGWciNTpjuxPadvEA/edit?usp=sharing
Чтобы упростить вам сборку IndyMill, я постепенно добавляю в свой магазин больше продуктов, чтобы вы могли легко купить и построить свою машину, если хотите. Совсем недавно добавил комплект винтов и подшипников:
Механика
Электроника
Инструкция по сборке
Выше список деталей и файлы внизу — все, что вам нужно для сборки IndyMill.Это открытый исходный код, поэтому вам не нужно ничего платить за файлы или дизайн. Но я подумал, что сделаю подробную инструкцию, чтобы некоторым из вас было проще собрать этот проект и при этом поддержать мою работу. В нем 40 страниц, более 60 чертежей и много полезной информации о процессе сборки. Это PDF-файл, который вы можете разместить на своем компьютере, смартфоне, планшете или даже распечатать. И это всего 10 долларов. Позвольте мне повторить, вам не нужно это для сборки этого проекта, но если вы хотите упростить процесс сборки и в то же время поддержать мою работу, вы можете получить инструкцию здесь:
https: // гум.co / indymill
Так же можете купить инструкцию в моем магазине:
Файлы
Ниже вы можете скачать файлы DXF, которые можно использовать для заказа лазерной резки деталей. Их нужно вырезать из стали или алюминия толщиной 6 или 8 мм.
Если вы собираетесь заказать или изготовить его самостоятельно, просто отправьте эти файлы в компанию, у которой есть лазерный резак, способный резать сталь. Убедитесь, что они могут прорезать все отверстия. Каждый файл нужно разрезать только один раз.Не должно возникнуть проблем с изготовлением всех пластин из стали или алюминия толщиной 6 мм, но я советую вырезать опору рельса 1 и опору рельса 2 из материала толщиной 8 мм (всегда полезно немного места для гайки ходового винта). Все файлы DXF указаны в миллиметрах.
Я также продаю комплект стальных пластин для IndyMill. Комплект покрыт порошковой краской RAL5019, и я вручную вырезаю все отверстия, чтобы комплект был готов к сборке из коробки. Если у вас есть какие-либо вопросы относительно комплекта, дайте мне знать!
Винт Опора слева.d
Название Количество Толщина материала
Пластина шпинделя 500 Вт.dxf 1 6 мм
Опора двигателя слева.dxf 1 6 мм
Опора двигателя справа.dxf 1 6 мм
1 6 мм
Винтовая опора правая.dxf 1 6 мм
Ось X.dxf 1 6 мм
Y
слева.dx 6 мм Ось Y справа.dxf 1 6 мм Опора двигателя оси Z.dxf 1 6 мм Опора оси Z1.dxf 1 8 мм
5 .dxf 1 8 мм
Вам также понадобятся некоторые детали, напечатанные на 3D-принтере, вы можете найти все файлы STL в ZIP-архиве ниже. Обязательно напечатайте все с заполнением выше 40%. Я знаю, что использовать детали, напечатанные на 3D-принтере, не идеально, скоро я попытаюсь модернизировать это с помощью чего-нибудь из алюминия на IndyMill.Ниже вы также можете найти таблицу с количеством каждого необходимого вам компонента.
Название детали Количество
6000 Holder.stl 3
Держатель шарикового винта оси X.stl 1
1
1
1
Держатель шарикового винта оси Y.stl 2
Держатель гайки оси Y левый.stl 1
Держатель гайки оси Y правый.stl 1
Держатель гайки оси Z.stl 1
Держатель подшипника оси Z.stl 1
Видео
Вот все видео, которые я сделал о IndyMill (плюс обновления ниже). Я настоятельно рекомендую посмотреть их все, прежде чем приступить к созданию одного. В каждом из них много полезной информации и показан пошаговый процесс сборки.Кроме того, вы можете более внимательно изучить неудачи, процесс проектирования и некоторые способы решения проблем 🙂

IndyShield
IndyShield — это экран на базе Arduino UNO с винтовыми клеммами для упрощения подключения электроники к вашему маршрутизатору с ЧПУ. Он разработан для работы с GRBL, поэтому вы можете легко использовать его не только для IndyMill, но и для любого другого станка с ЧПУ, который вы хотите построить.Вы можете скачать дизайн печатной платы ниже, и если вы хотите его купить, загляните в мой магазин:
Конечно, поскольку мой проект с открытым исходным кодом, ниже вы можете найти ZIP-архив со всеми файлами дизайна IndyShield (разработан в Eagle). Не стесняйтесь изменять его и делиться с другими, просто не забудьте поставить ссылку на мой проект 🙂
Если вы хотите поддержать мои проекты (это было бы очень признательно!), Вы можете сделать это через Patreon (ссылка ниже).Вы также можете поддержать меня через PayPal!
Станьте покровителем!
Обновления

Я решил добавить концевые выключатели, зонд z, аварийную кнопку, светодиодный индикатор и резьбовую доску для отходов, так как я думал, что эти обновления наиболее полезны для меня. Я работаю над системой зажима для этой доски для мусора и пылезащитного башмака (я хочу создать очень универсальный и простой в изготовлении пылевой башмак для шпинделя мощностью 500 Вт). Файл stl держателя концевых выключателей можно найти в ZIP-архиве со всеми файлами STL в разделе файлов выше.Здесь у вас есть ссылки на некоторые вещи, которые я использовал для обновлений:
Название Количество Banggood Aliexpress
Концевые выключатели 3 https://bitps.https: //bitps.html ly / 3fEjhDu
Кнопка экстренного вызова 1 https://bit.ly/39fvbmi https://bit.ly/2VeLozH
Светодиодная лента 0.5 м https://bit.ly/3mdu620 https://bit.ly/3lapRTC
M8 Стук в гайках 30-50 https://bit.ly/368rL2K https://bit.ly/2JnrIqE
Крышки для шариковых винтов своими руками
Я сделал очень простые самодельные крышки для телескопических шариковых винтов из ПВХ, чтобы защитить винты и обеспечить их исправную работу в течение длительного времени. Ниже вы можете увидеть мое видео, где я объяснил, как я это сделал, и вы также можете найти прямо здесь ZIP-архив со всеми файлами STL, необходимыми для добавления этого обновления на вашу IndyMill!

Пылезащитный башмак шпинделя, 500 Вт
Я разработал и изготовил свою собственную универсальную версию пылезащитного башмака для шпинделя мощностью 500 Вт (действительно популярного китайского шпинделя).Его очень просто сделать и он действительно хорошо работает. Вы можете найти больше информации о моем пыльнике в видео ниже. Вы также можете бесплатно скачать файлы, которые можно использовать, чтобы сделать это самостоятельно (эти файлы также есть на моем github).

Построен сообществом
Ниже вы можете найти фотографии IndyMill, созданные замечательным сообществом мастеров-мастеров, машинистов и производителей! Если вы хотите, чтобы ваша машина была представлена прямо здесь, пришлите мне несколько фотографий вашего ЧПУ: nikodem @ indystry.

РубрикаРазное

Название	Количество	Толщина материала
Пластина шпинделя 500 Вт.dxf	1	6 мм
Опора двигателя слева.dxf	1	6 мм
Опора двигателя справа.dxf	1	6 мм
	1	6 мм
Винтовая опора правая.dxf	1	6 мм
Ось X.dxf	1	6 мм
Y

Название детали	Количество
6000 Holder.stl	3
Держатель шарикового винта оси X.stl	1
1
1
1
Держатель шарикового винта оси Y.stl	2
Держатель гайки оси Y левый.stl	1
Держатель гайки оси Y правый.stl	1
Держатель гайки оси Z.stl	1
Держатель подшипника оси Z.stl	1

Название	Количество	Banggood	Aliexpress
Концевые выключатели	3	https://bitps.https: //bitps.html ly / 3fEjhDu
Кнопка экстренного вызова	1	https://bit.ly/39fvbmi	https://bit.ly/2VeLozH
Светодиодная лента	0.5 м	https://bit.ly/3mdu620	https://bit.ly/3lapRTC
M8 Стук в гайках	30-50	https://bit.ly/368rL2K	https://bit.ly/2JnrIqE
