Габионные конструкции: разновидности, обзор производителей

Геоновации

геосинтетические материалы

: +7 (812) 670-65-76

Главная Статьи Габионные конструкции: разновидности, обзор производителей

Габион представляет собой объемный ящик из металлической сетки, предназначенный для заполнения каменным материалом или другим инертным материалом в зависимости от типа и конструкции самого габиона. Габионы известны еще с XVII, когда при помощи этих нехитрых приспособлений начали строить защитные сооружения и фортовые укрепления для защиты от боевых снарядов во время сражений. В XIX веке габионы все чаще получают строительное назначение и используются в укреплении грунтов. В настоящее время различные габионные емкости широко применяются для решения широкого спектра задач строительства, а их конструкции сегодня имеют большое разнообразие форм и функционального назначения.

Габионы Маккафери

Пожалуй, самыми распространенными сегодня в строительстве являются габионы Маккафери – пространственные конструкции из стальной проволоки двойного кручения с защитным покрытием. В зависимости от конструкции и назначения габионы Маккафери подразделяются на несколько типов.

Коробчатые габионы

Коробчатые габионы типа Маккафери представляют собой проволочные ящики с разделенным проволочными диафрагмами внутренним пространством под заполнение камнем или щебнем. Покрытая защитным слоем (цинк или ПВХ) проволока двойного кручения, из которой изготовлена сетка стенок и перегородок таких габионов, обеспечивает высокую прочность коробчатой конструкции и равномерное распределение нагрузок в процессе эксплуатации.

Установленные на объекте строительства коробчатые габионы заполняются прочным, водостойким и морозостойким природным камнем крупного размера, который должен быть больше размера ячеей сетки стенок. Заполненный каменным материалом проволочный ящик образует прочную износоустойчивую конструкцию, свободное пространство которой со временем будет естественным образом заполняться природными материалами (почвой, илом, растительностью и т. д.), приобретая еще большую прочность с годами.

Применение коробчатых габионов

укрепление склонов и берегов естественного и искусственного происхождения;
защита от эрозии и других деформаций грунта;
сохранение и формирование ландшафта местности;
армирование строительных насыпей при прокладке автомобильных трасс и железнодорожных путей;
устройство подпорных стен;
стабилизация и консервация слабого и сыпучего грунта;
защита гидротехнических сооружений.

Матрацы Рено

Матрац Рено отличается от коробчатых габионов более плоской и широкой конструкцией (отсюда название «матрац») – высота Рено обычно не превышает 0,3м, а площадь поверхности определяется в соответствии с ГОСТ Р 52132-2003. Внешний вид конструкции – металлическая сетка из проволоки двойного кручения с перегородками, делящими матрацы Рено на секции для придания более высокой прочности и обеспечения удобства применения материала на местности.

Применение матрацев Рено

устройство гибкой фильтрационной защиты в основании сооружений, подверженных размыву и деформации;
берегоукрепление и армирование мостовых конусов;
укрепление защиты трубопроводов и дренажных систем;
строительство гидротехнических сооружений;
ландшафтные работы, в том числе с защитой грунта от эрозии.

Цилиндрические габионы

Цилиндрический габион представляет собой полую сетчатую конструкцию в виде полого цилиндра из металлической сетки, предназначенного для заполнения камнем и применения в прибрежной зоне и на гидротехнических сооружениях. Заполненные камнем цилиндрические габионы увязываются в единую конструкцию и укладываются на укрепляемом участке при помощи спецтехники.

Применение цилиндрических габионов

ликвидация аварий и их последствий на гидротехнических сооружениях;
укрепление оснований защитных береговых сооружений;
строительство фундаментов гидротехнических дамб при необходимости обеспечить дополнительную защиту сооружения от высоко ледовой и ветровой нагрузки.

Система Террамеш

Система Террамеш – конструкция из армирующих сетчатых панелей из металлической проволоки и лицевой грани в виде коробчатого габиона. Такие габионные конструкции укладываются горизонтальными слоями в тело укрепляемого грунтового слоя для создания надежной армирующей конструкции и защиты от деформаций под различными нагрузками в процессе эксплуатации.

Применение системы Террамеш

армирование склонов;
укрепление больших грунтовых массивов;
укрепление горных участков автомагистралей и железнодорожных путей.

Габионы типа BETAFENCE

Габионные конструкции BETAFENCE представляют собой прочные сетчатые ящики из сваренной в каждом соединении стальной проволоки с защитным цинковым или полимерным покрытием, внутреннее пространство габионов разделено на секции дополнительными диафрагмами из такой же сетки. Панели габионов BETAFENCE соединяются между собой проволочными спиральными пружинами и заполняются камнем различного типа так, чтобы фракция заполняющего материала была больше размера ячеек сетки. В смонтированном виде ровная жесткая поверхность стенок габионов BETAFENCE отличается презентабельным внешним видом, при этом стоимость таких конструкций выше расценок на габионы Маккафери.

Применение габионов BETAFENCE

расчет подпорных стен и их устройство на различных основаниях;
укрепление естественных склонов и откосов;
укрепление искусственных насыпей в дорожном строительстве;
укрепление берегов естественных и искусственных водоемов;
защита гидротехнических сооружений;
консервация грунта и защита от эрозии;
ландшафтный дизайн.

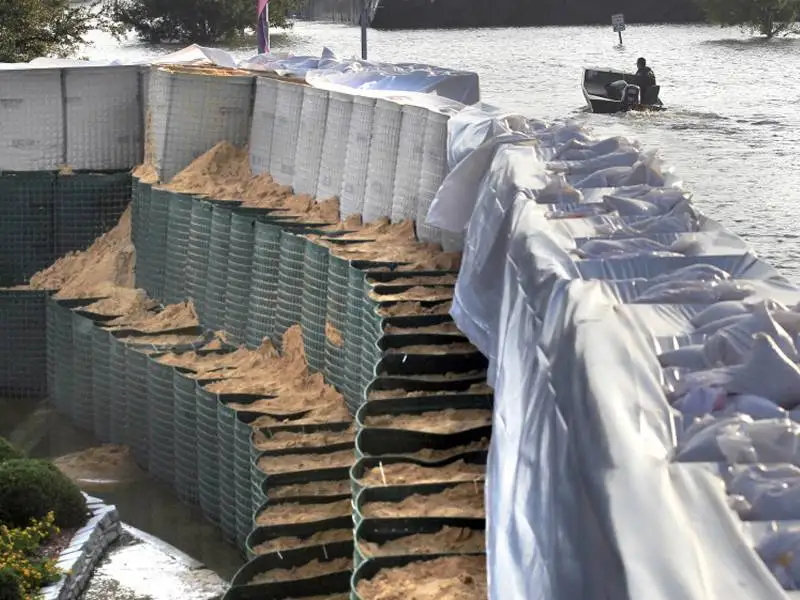

Габионы HESCO BASTION

Габионы Hesco Bastion представляют собой прочные проволочные конструкции из сваренной в каждом соединении металлической сетки с защитным покрытием. Внутри сетчатой металлической конструкции находится тканевый контейнер, позволяющий использовать в качестве заполняющего материала не только камень, но и любой инертный материал независимо от размера фракции и состава.

Применение габионов Hesco Bastion

возведение фортов и защитных сооружений в зонах боевых действий и вооруженных конфликтов;

строительство блок-постов на охраняемых территориях;
оперативное возведение временных сооружений на месте стихийных бедствий.
для земельных, дорожно-строительных и армирующих работ по грунту системы габионов Hesco Bastion не подходят, так как не могут обеспечить эффективную фильтрацию грунтовых вод.

Возврат к списку статей

Геоновации

Контакты

Онлайн поддержка

+7 (812) 670-65-76

Задайте свой вопрос по e-mail:: info@geonovation. ru

Габионы — габионные конструкции

Содержание

Общее описание и область применения
Коробчатые габионы
Габионы Джамбо
Матрацы Рено
Система Террамеш
Габионы Цилиндрические
Характеристики
Что лучше: сетка двойного кручения или сварная сетка?
Габионы из сварной сетки ГСС
Сетка двойного кручения
Сборка габионов и наполнение
Таблица размеров габионных конструкции

Общее описание и область применения

Габионы или габионные конструкции — ящик либо каркас из металлической сетки, заполненный щебнем, галькой или камнями.

С помощью габионов укрепляют склоны и возводят ограждения. А поскольку габионы не только полезны, но и привлекательны внешне, их широко применяют в ландшафтном дизайне в качестве декоративных элементов: оформляют клумбы и небольшие водоемы на дачных участках, обустраивают террасы.

Также габионы применяют, когда есть необходимость в возведении гибких, проницаемых и монолитных конструкций (подпорных стенок, облицовки каналов, гидротехнических и противоэрозионных сооружений). При укреплении морских и речных берегов, автомобильных и железнодорожных насыпей, для стабилизации почвенной эрозии коробчатый габион просто незаменимыми.

С течением времени каробчатый габион не только становятся все прочнее благодаря природным процессам, но и настолько сливаются с окружающей средой, что становятся частью пейзажа.

Коробчатые габионы

Наибольшей популярностью пользуются коробчатые габионы, особенно на крупных объектах. Однако помимо коробчатых можно соорудить цилиндрические габионы или даже изделия какой-нибудь необычной, художественной формы.

Габионы Джамбо

Помимо обычных габионов, предлагаем вашему вниманию габионы Джамбо. Все их свойства и характеристики ни в чем не уступают традиционным конструкциям, однако поскольку размеры намного больше, темпы строительства объекта значительно ускоряются с коробчатым габионом

Матрацы Рено

Однако не только объемными конструкциями можно укрепить берег или насыпь. Не хуже справляются с этим плоские матрацы «Рено». Они также изготавливаются из металлической сетки двойного кручения. Внутри через каждый метр по длине установлены диафрагмы, разделяющие матрацы на секции.

С помощью матрацев «Рено» можно зафиксировать мостовые конусы, защитить подводные трубопроводы от коррозии, усилить грунтовое основание перед укладкой полотна и т.д. Края сетчатых панелей скреплены толстой проволокой, что способствует укреплению структуры в целом.

Система Террамеш

Нельзя обойти стороной и систему «ТеррамешТМ» — конструкцию, тоже выполненную из металлической сетки двойного кручения.

Это система армирования грунта, которая используется для крепления неустойчивых массивов. Модули образуют прямоугольные ячейки, которые впоследствии заполняются камнем. Такая конструкция не только крайне прочна: она гибкая, проницаемая и, что очень важно, абсолютно экологичная.

Габионы Цилиндрические

Сетчатые конструкции, принимающие после их заполнения форму цилиндра.

Характеристики

У нас вы можете приобрести габионные конструкции из высококачественной стальной проволоки. Долгосрочную устойчивость к образованию коррозии обеспечивает гальваническоепокрытие. А для использования в особо агрессивных средах дополнительно наносится покрытие из ПВХ.

Габионная сетка для всех конструкций производится в соответствии с ГОСТ Р 51285-99 из высококачественных материалов.

Внимание! Все чаще недобросовестные поставщики идут на хитрости, отгружают габионы плохого качества и меньшей толщины как самой проволоки, так и покрытия. Будьте внимательны при покупке товаров!

Что лучше? Сетка двойного кручения или сварная сетка?

Габионы из сварной сетки ГСС

Габионы из сварной сетки ГСС – это объемные конструкции с прямоугольными ячейками, изготовленные из стальной сетки с цинковым покрытием по ТУ 1275-052-75957906-2014.

Такие конструкции чрезвычайно полезны в случае необходимости укрепления грунта на террасах и берегах и защите от эрозии; для армирования и устройства подпорных стен, а также широкое применение они находят в ландшафтном дизайне.

Габионы из сварной сетки ГСС имеют продолжительный срок службы, они водопроницаемы и пористы, крайне прочны и не подвержены образованию коррозии. Кроме того, их использование не только экономично, но и экологично.

Неоспоримыми преимуществами таких конструкций перед аналогами можно назвать:

– легкий и простой монтаж и возможность быстрого возведения;

– эргономичность и долгий срок службы;

– прекрасные дренажные свойства;

– способность идеально сочетаться с другими типами укреплений;

– высокая жесткость каркаса, которая достигается благодаря сварному методу скрепления и большой толщине материала и позволяет долго держать форму;

– возможность использования в декоративных целях в ландшафтном дизайне.

Сетка двойного кручения

Сетка двойного кручения производится согласно ГОСТ Р 51285-99 по ТУ 1275-015-75957906-2009 на специальных установках: две проволоки с покрытием из цинка, цинк-алюминия или цинк-полимера свиваются вместе, образуя шестиугольные ячейки.

Данный материал применяется в производстве габионных конструкций: его используют в качестве сплошной крышки для группы коробчатых конструкций (в этом случае значительно упрощается процесс их сборки) или габионно-сетчатых изделий матрацного типа. Также он часто используется для надежной защиты автомобильных и железных дорог от снежных лавин, камнепадов, оползней и селей.

Сетка двойного кручения имеет антикоррозийное покрытие, которое не разрушается сварными соединениями в узлах, поскольку они отсутствуют. Также возможно дополнительное покрытие сетки полимерами, которые не только увеличат стойкость к коррозии, но и окрасят ее в любой цвет. Поскольку плетеные узлы гибки, возможно создание любой коробчатой или ограждающей конструкции. Таким образом, сетка двойного кручения легко может вписаться в любой дизайн.

Сборка каробчатых габионов и наполнение

Таблица размеров габионных конструкции

Габион цена

Если вам нужно узнать цену габиона вам необходимо обратиться к специалисту нашей компании,он достаточно оперативно,расчитает количество и стоимость необходимых материалов для вашего проекта. Окончательная цена габионов будет зависеть от обьема и места доставки.

Наука о габионах для борьбы с эрозией

Эрозия почвы является распространенной проблемой как в сельской, так и в городской местности. Если оставить его без контроля, это может привести к потере верхнего слоя почвы, что жизненно важно для посадки и роста растительности. Одним из наиболее эффективных способов борьбы с эрозией почвы является использование габионных стен.

Что такое габионные стены?

Габионные стенки представляют собой коробчатые проволочные корзины, изготовленные из шестиугольной сетки из оцинкованной стальной проволоки. «Коробки» заполнены прочными обломками горных пород и уложены друг на друга, образуя гравитационную стену.

Стены габионов в первую очередь зависят от плотности фрагментов породы для поддержания внутренней устойчивости и их веса для сопротивления гидравлическим и грунтовым силам.

Для чего они используются?

Стены габионов в основном сконструированы для плавного замедления скорости стока при просеивании грунта, который он несет. Они также используются для решения проблем с просачиванием на склонах. В основном это происходит на рыхлых почвах. Их также можно использовать в районах с проблемами воды и почвы, где состояние почвы, скорость воды, турбулентность воды и ожидаемый растительный покров могут привести к эрозии почвы в условиях расчетного стока.

Габионы также играют ключевую роль в дорожном строительстве. В дорожном строительстве габионные стены стабилизируют дорогу, в основном, когда дорога строится на склоне.

История габионов

Стены габионов появились 7000 лет назад, когда египтяне использовали их для контроля паводковых вод реки Нил. Из камыша плели корзины из габионов, наполняли их мелкими камнями и расставляли вдоль Нила. Результатом стало значительное снижение речной эрозии и предотвращение стока паводковых вод, которые уничтожали их посевы в сезон дождей.

Использование в военных целях

В средние века габионы использовались как перевернутая траншея, которая защищала солдат от вражеского огня. Этот метод также использовался во время Гражданской войны в США. Эти ранние конструкции габионов имели открытые верх и низ. Они были сделаны из плетения и заполнены землей, чтобы служить военными укреплениями.

Эти габионные стены использовались для защиты осадных артиллеристов и скребков. Плетеные цилиндры были относительно легкими, и их можно было легко переносить вдоль поезда с боеприпасами. На поле боя их можно было поставить дыбом, сложить дыбом и засыпать землей, чтобы образовалась эффективная стена вокруг орудия. Их также можно было использовать в качестве пуленепробиваемого бруствера вместе с саком.

Когда началась Крымская война, не хватало хвороста. Это побудило солдат использовать металлолом, полученный из тюков сена. Этот дизайн вдохновил на создание заполненных железом габионных стен.

Сегодня военные используют габионные стены для защиты своих баз от осколочного, взрывчатого, минометного или артиллерийского огня. Примерами передовых оперативных баз (FOB), в которых используются габионные стены, являются столовые, спальные помещения и любые другие помещения, в которых проживает большое скопление незащищенных солдат.

Гражданское строительство

Наиболее часто габионные стены в гражданском строительстве использовались в конце 1800-х годов для стабилизации береговых линий, склонов и берегов ручьев от эрозии почвы. Другие области применения в этой области включают подпорные стены, временные противопаводковые стены, шумозащитные экраны, фильтрацию ила из стоков, подготовку рек, облицовку каналов и строительство временных дамб.

За прошедшие годы использование габионных стен стало более разнообразным, поскольку они используются как в военных, так и в гражданских проектах. Некоторые архитекторы также включили в свои проекты стены из габионов. Габионные стены подчеркивают дизайн здания и придают ему ощущение прочности, не говоря уже о дополнительной эстетической привлекательности, которую они придают.

Типы габионов

Тип габиона, используемого в любом проекте, зависит от стоимости и функции. При этом существует четыре типа габионов. К ним относятся:

Габионные корзины

Габионные корзины обычно изготавливаются из проволочной сетки и имеют коробчатую форму. Они различаются по размеру и в основном используются в проектах автомобильных и железных дорог. Габионные корзины — экономичный выбор для любого проекта, особенно если наполнитель доступен на месте.

Габионный матрас

Габионные матрасы, также известные как матрасы Рено, имеют меньшую высоту, чем другие типы. Они в основном используются в облицовке каналов для предотвращения эрозии. Они борются с эрозией, вызванной волнами и эрозией, за счет снижения скорости воды.

Габионные мешки

Этот тип габионов изготавливается из пористых, гибких структур, включая конструкции из цилиндрической проволочной сетки. Они в основном используются в гидравлических работах в чрезвычайных ситуациях, так как их можно быстро построить.

Габионная сетка

Этот тип конструкции габиона используется для защиты поверхности железных дорог и автомагистралей от камней и камнепадов. Они обеспечивают устойчивость откосов, прилегающих к железным и автомобильным дорогам, а также используются в качестве противоэрозионных средств, создавая усиленное покрытие над рыхлым материалом.

Применение габионных стен

Габионные стены часто используются в качестве подпорных конструкций, таких как облицовочные и башенные стены, подпорные стены, а также насыпи и выемки. Их также можно использовать в качестве шумозащитных экранов, временных противопаводковых стен или в эстетических целях, включая элементы ландшафта и шпон. Берегоукрепительные сооружения, волноломы, дамбы, берега каналов, боны и водосливы используются для предотвращения эрозии и защиты берегов озер и водохранилищ. Габионные стены также можно использовать для отвода паводковых вод вокруг слабых конструкций или при строительстве дамб и фундаментов. Наконец, их можно использовать для увеличения рассеяния энергии в каналах, как в случае со ступенчатыми габионными конструкциями.

Долговечность

Габионы являются наиболее прочным из всех способов борьбы с эрозией почвы. Они также обладают высокой стойкостью к атмосферной коррозии благодаря нанесенному на проволочную сетку цинковому покрытию и опциональному покрытию из ПВХ. Стены габионов также могут поддерживать растительный рост наверху, который действует как щит от непогоды и обеспечивает дополнительное укрепление за счет сцепления с местным грунтом.

Проницаемость

Стенки из габионов обеспечивают легкий и мгновенный дренаж. Это устраняет необходимость в дренажных трубах в большинстве случаев применения.

Гибкость

Габионные стены могут оседать и деформироваться, не теряя своей эффективности. Это делает их особенно подходящими, когда есть проблемы с движущейся водой и неустойчивым грунтом.

Экономичный

Стены из габионов более экономичны с точки зрения трудозатрат и материалов, чем другие альтернативы, особенно когда наполнитель доступен на месте.

Прочность

Габионные стены очень прочные и устойчивые. Это делает их особенно подходящими для сопротивления ливневой силе, силе наводнения, давлению земли и льда.

Экологичный

Вторичное сырье может быть использовано в качестве наполнителя и размещено в каркасе габиона. Почва в промежутках между засыпными материалами позволяет со временем расти растительности. Также материалы, используемые в строительстве габионов, не подвержены влиянию стихии и, следовательно, не влияют на окружающую среду.

Обслуживание габионов

Габионные конструкции состоят из стальной проволочной сетки, обработанной антикоррозийным составом, заполненной гранулированным материалом для создания гравитационной конструкции. Вес конструкции позволяет ей противостоять давлению, оказываемому на нее сзади. Хотя габионные стены очень прочные, они все же подвержены механическим повреждениям из-за ударов и деформаций.

Обслуживание габионов включает в себя визуальный осмотр, который обычно проводится ежегодно. Любые повреждения, обнаруженные во время осмотра, должны быть устранены в соответствии с назначением габиона. Стены габионов, которые служат важным целям, таким как плотина, должны быть немедленно отремонтированы, чтобы остановить дальнейшее повреждение и свести к минимуму риск, который они представляют в этом поврежденном состоянии.

Аномалии, обнаруженные во время визуального осмотра стен габиона, могут включать: сломанные компоненты, локализованное вздутие лицевой стороны, растительность на лицевой стороне, повреждение в результате вандализма или удара или чрезмерное проникновение воды через лицевую сторону.

На что следует обратить внимание при осмотре габиона?

Местное незначительное повреждение от удара

Отдельные сломанные, расколотые или поврежденные компоненты клетки не влияют на структурную целостность габиона и при необходимости могут быть отремонтированы на месте. Однако, если несколько компонентов габиона сломаны в одном и том же месте, это может повлиять на целостность других участков на стене габиона. Профессионалы должны устранять повреждения.

Серьезные повреждения при столкновении

Это может представлять огромный риск для структурной целостности габионной стены и, следовательно, должен быть отремонтирован профессионалами, поскольку может потребоваться восстановление с локализованной опорой для свалки или водоема за габионной стеной.

Раскопки у Стены

Наличие котлована возле стены габиона может повлиять на целостность конструкции. Однако степень опасности выемки зависит от ее глубины и близости к стене габиона. Выемка грунта глубже 0,5 метра у стены может повлиять на устойчивость фундамента и привести к обрушению стены габиона.

Растительность

Габионные каркасы заполнены инертным щебнем, поэтому они не подвержены росту растительности изнутри стены. Растительность, растущая поверх стены, никак не влияет на конструкцию. Однако любая растительность, растущая внутри габиона, должна быть немедленно удалена.

Геотекстиль

Геотекстиль представляет собой полупроницаемый текстильный материал, используемый для улучшения характеристик почвы. Они могут фильтровать, разделять, укреплять, защищать и дренировать при использовании вместе с почвой. Геотекстиль идеально подходит для широкого спектра инфраструктурных работ, таких как дороги, свалки, гавани и другие проекты гражданского строительства.

Типы геотекстиля

Геотекстиль изготовлен из полимеров, таких как полиэстер и пропилен. Они делятся на три категории в зависимости от того, как они сделаны. К ним относятся:

Геотекстиль тканый
Вязаный геотекстиль
Нетканый геотекстиль

Геотекстиль из плетеной ткани

Это одни из наиболее часто используемых геотекстилей. Они изготавливаются с использованием тех же технологий, которые используются для изготовления типичного текстиля для одежды. Процесс ткачества включает в себя пряжу с разрезной пленкой, мультифиламентную или монофиламентную пряжу, сотканную в машинном и поперечном машинном направлении. Нить, идущая по длине, называется основой, а идущая перпендикулярно — утком. Ткани могут быть изготовлены из полиэстера, полипропилена или их комбинации.

Вязаный геотекстиль

Вязаный геотекстиль изготавливается путем переплетения ряда петель пряжи. Они изготавливаются с использованием техники вязания в сочетании с другими методами производства геосинтетических материалов, такими как ткачество, и обычно изготавливаются из полиэстера.

Нетканый геотекстиль

Нетканый геотекстиль изготавливается из короткого штапельного волокна или непрерывного полиэфирного или полипропиленового волокна. Склеивание волокон осуществляется с помощью механических или химических методов или их комбинации, включая конструкцию иглопробивания.

Геотекстиль, изготовленный с помощью механического соединения или термоскрепления, имеет толщину от 0,5 до 1 мм, тогда как химически связанный геотекстиль имеет толщину до 3 мм.

Функции геотекстиля

Разделение.

При изготовлении дорог геотекстиль используется для предотвращения перемешивания двух смежных грунтов. Аналогичный подход используется в габионных стенах и других подпорных стенах путем отделения грунта от габионной насыпи или дренажного камня от грунтового наполнителя. Прекрасным примером такого применения на дорогах является грунт земляного полотна, граничащий с крупнозернистым заполнителем. В этом случае используется геотекстиль для сохранения прочностных характеристик заполнителя грунта и дренажа.

Фильтрация

Геотекстиль помогает сохранить почву, позволяя воде свободно стекать через почву с ограниченными потерями почвы. Пористость и проницаемость геотекстиля способствуют этому действию.

Усиление

Введение геотекстиля в почву повышает структурную целостность почвы, подобно тому, как сталь действует на бетон.

Уплотнение

При строительстве и ремонте дорог между существующим и новым слоями асфальта укладывают слой нетканого геотекстиля. Затем он поглощает асфальт, таким образом действуя как гидроизоляционный мембранный слой, который сводит к минимуму попадание воды в дорожное покрытие.

Габионные стены используются уже более 7000 лет. Хотя изначально они использовались как средство сохранения почвы, их применение значительно расширилось в военных и гражданских проектах. Габионные стены представляют собой относительно простые конструкции, но важно проконсультироваться с инженером-строителем, когда вы хотите использовать их для крупных и ответственных проектов. Это гарантирует, что структура не только прослужит дольше, но и обеспечит желаемый результат.

Габионные стены — назначение, применение, преимущества

Стены из габионов

Стены из габионов – функция, применение, преимущества

Слово «габион» происходит от старого итальянского слова gabbione, что означает «большая клетка» . Около 7000 лет назад постройки раннего габионного типа защищали берег реки Нил. В средние века габионы использовались как военные форты. В более ранней истории инженеры-строители широко использовали габионы для стабилизации берегов, побережья, автомагистралей и борьбы с эрозией склонов. От берегов реки Нил, где они были созданы до наших дней, габионные стены являются благом для ландшафта. Он используется в течение тысяч лет в качестве подпорной конструкции гравитационного типа и представляет собой привлекательную, эффективную и дешевую стеновую систему.

Стены из габионов выполняются в основном с целью стабилизации грунта за стеной, но также могут быть выполнены в качестве защитной стены. Стена си изготавливается из габионных корзин, которые укладываются в один или несколько рядов, в зависимости от высоты стены. Корзины имеют форму клетки и закрыты со всех сторон. Они изготовлены из оцинкованных шестиугольных сеток и каменного щебня, которые помещены в корзины. Подпорные конструкции формируются путем укладки габионных корзин в правильном порядке и представляют собой альтернативное решение для бетонных конструкций в области стабилизации грунта.

Стены из габионов в основном используются в дорожном строительстве, например, в дорожном строительстве.

• создание барьера, предотвращающего эрозию почвы на берегу и укрепление насыпи
• предотвращение оползней и размывов
• скорость течения снижение предотвращения эрозии почвы на водных путях
• защита от шума
• эстетические конструкции ограждений для садов

Преимущества стен из габионов:

• Эстетичность – стены из габионов выглядят естественно и благодаря использованию натуральных материалов органично вписываются в окружающую среду
• Совместимость с окружающей средой – использование материала, полученного путем раскопок стоимость приобретения
• Используется как система охлаждения в условиях жаркого климата и обеспечивает пассивное охлаждение за счет движения воздуха
• Водопроницаемость – стены габионов проницаемы и не повреждаются проходящей водой
• Эффективность габионных стен может увеличиваться со временем , так как растительность заполняет пустоты и укрепляет конструкцию стены
• Подвижки грунта не оказывают негативного влияния стены габионов, что является преимуществом по отношению к более жестким конструкциям (железобетонные стены)
• Долговечность – каменные блоки часто используются из-за их долговечности, прочности и стабильности. Обычно камень выбирают из-за эстетических свойств или возможности использования материала, добытого при раскопках.
Общие размеры корзины габионов 2,0 х 1,0 х 1,0 м. Сетка оцинкованная шестиугольной формы с размером ушка X x Y = 8,0 x 10,0 см.

После укладки корзины соединяются оцинкованной проволокой для предотвращения деформации под тяжестью верхних рядов габионов.
Камни Броккен, используемые в качестве засыпки, должны быть из природного камня, стойкого к атмосферным воздействиям. Камни укладываются рядом с корзинами габионов и укладываются машинным или ручным способом. После заполнения корзины закрываются, а соединения на сетках крепятся кольцами из оцинкованной стали.

Габионные корзины складываются при транспортировке на строительную площадку, чтобы занимать как можно меньше места. После транспортировки корзины раскладываются, соединяются и готовятся к размещению.

Первый ряд габионных корзин укладывается на фундамент из каменного материала или бетона, в зависимости от требований проекта.
