Введение
Под понятием «габионы» подразумевают универсальный стройматериал, который можно одинаково успешно использовать как в сухих, так и во влажных условиях. В конструктивном плане устройство габионов это проволочная сетка, которую наполняют каменным материалом. Габионные конструкции различной формы в большом количестве предлагаются на современном рынке. Для создания подпорных стен обычно используют корзиноподобные сетки.
вверх ↑

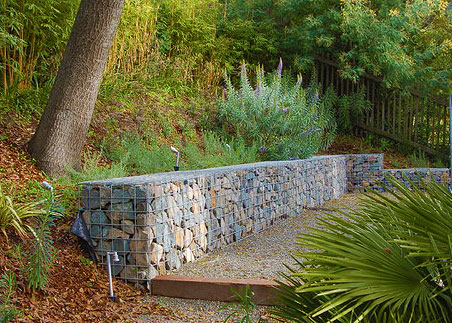

Характерные особенности габионных подпорных стен

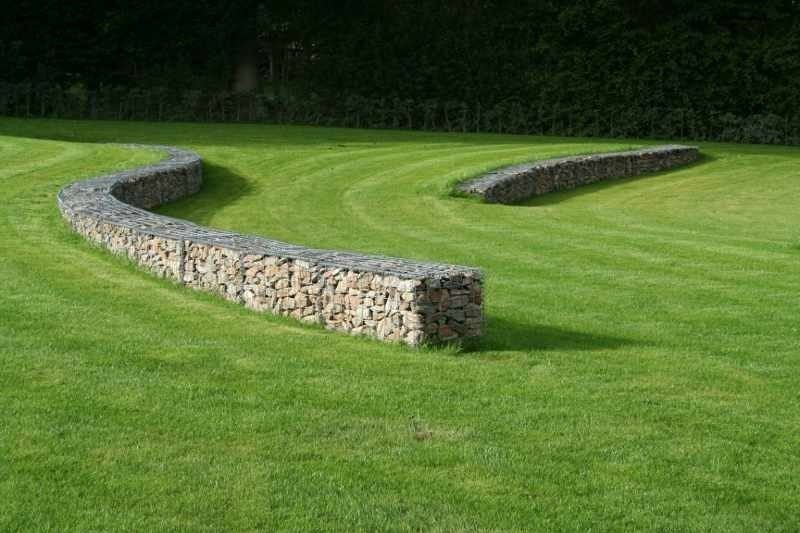

Подпорная стена, созданная с использованием габионов, представляет собой быстровозводимую инженерную конструкцию.
Ее можно использовать как в декоративных, так и в технических целях. Это прочное, сверхнадежное и долговечное сооружение, которое не только хорошо гармонирует с окружающим ландшафтом, но и обладает приятным внешним видом. Габионы благодаря использованию в них природного камня способны органично дополнять собой рельеф местности.
вверх ↑
Особенности монтажа
Строительство подпорных стен с использованием габионов обычно осуществляется вручную, что противоречит широко распространенному ошибочному мнению о том, что для таких конструкций необходимо использовать кран. На место монтажа сетки доставляют, как правило, в сложенном виде. Их прикрепляют к необходимым местам, после чего наполняют камнем.

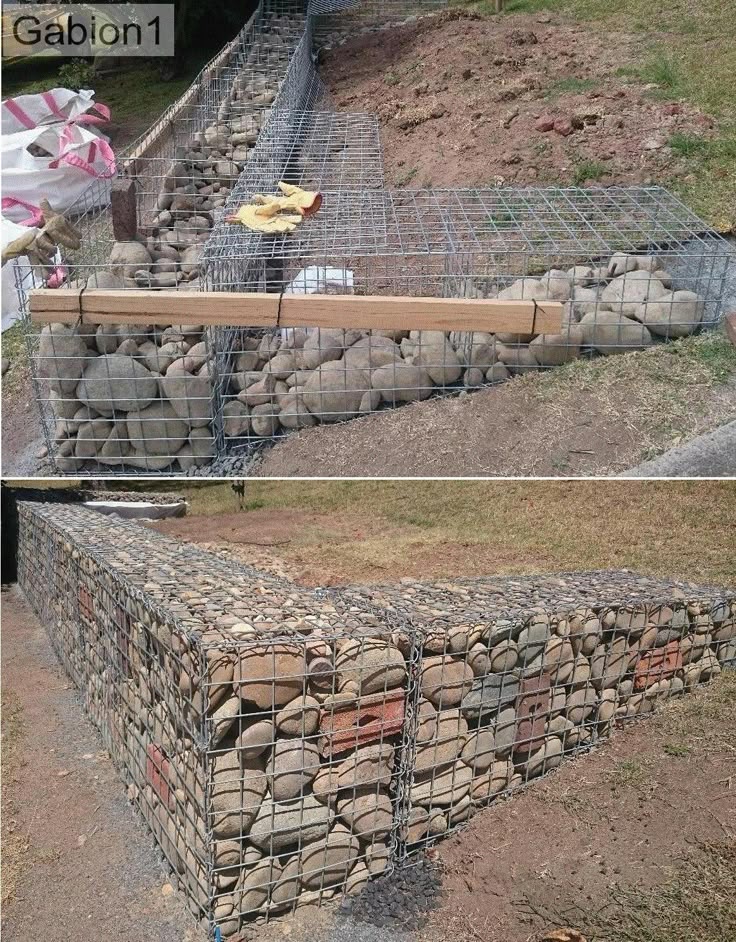

Установка габионов на упор
Нижний, примыкающий к земле ряд габионов закрепляют на основании посредством анкеров, кусков арматуры и прочего крепежа. Друг к другу сетки прикрепляют с использованием вязальной проволоки из стали.

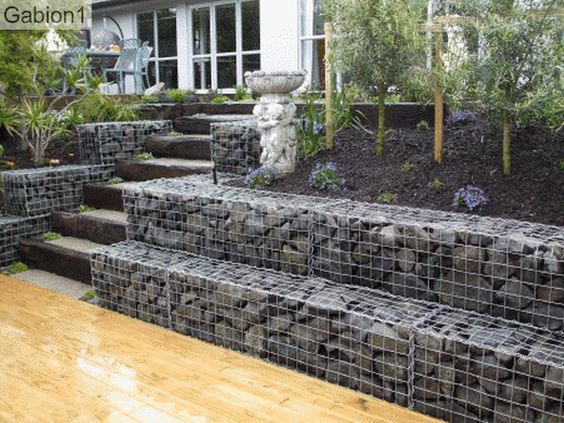

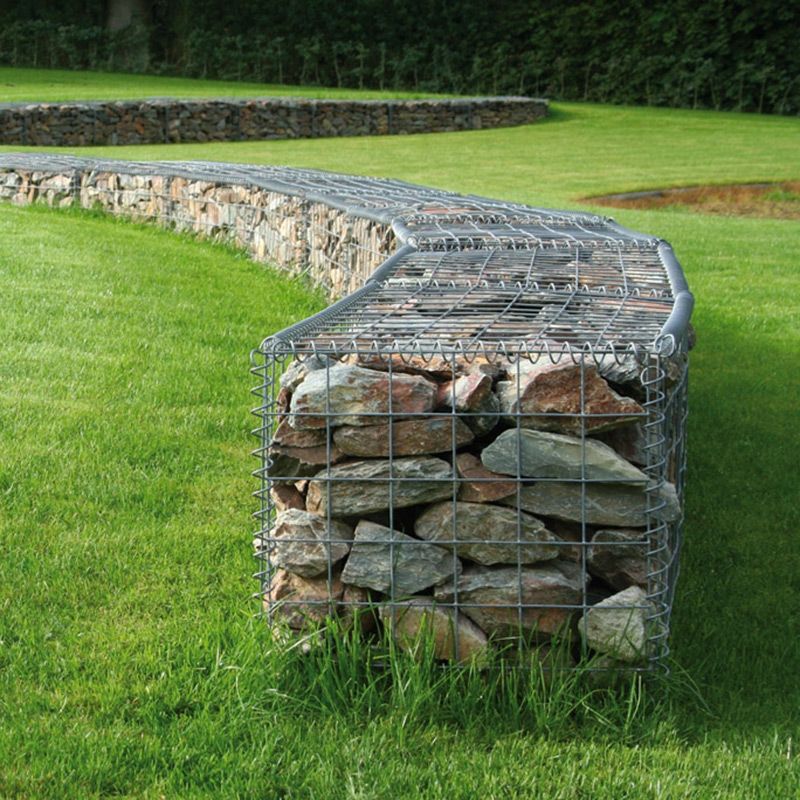

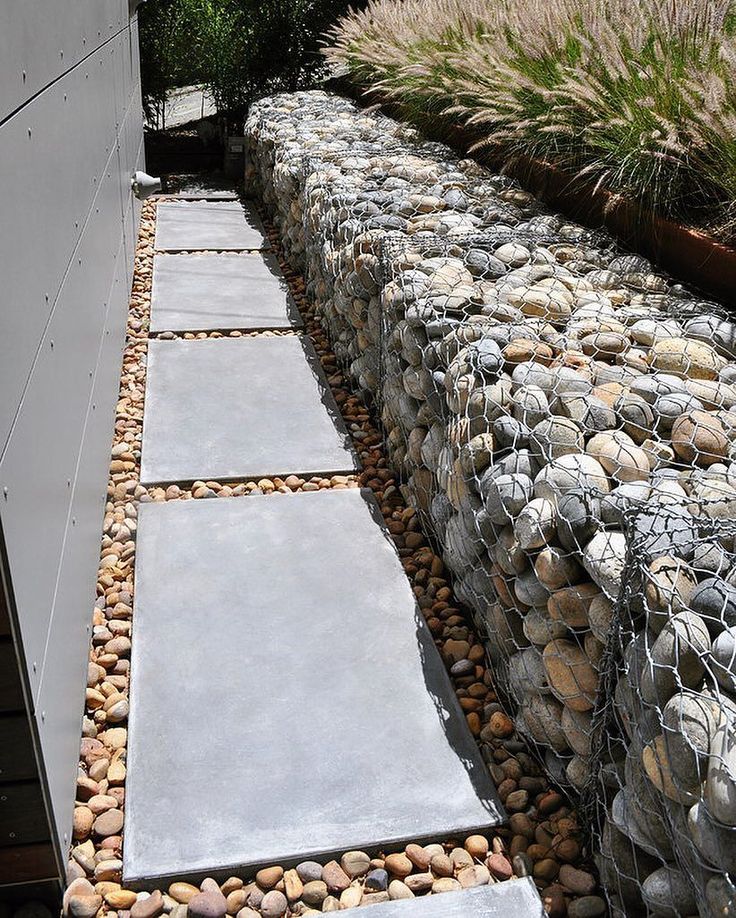

В качестве наполнителя габионов может использоваться самый разнообразной камень. Главное требование к нему — это размер. Габариты камня обязательно должны быть больше, чем диаметр ячеек сетки. Внешне подпорная стена может выглядеть как сплошная, так и ступенчатая конструкция.
Габионы не требуют фундамента, благодаря чему существенно ускоряется и упрощается их монтаж. Поскольку работы по монтажу конструкций не предполагают применение цемента, они могут выполняться в любой период года.
Иногда может использоваться фундамент в виде ряда так называемых матрасов — габионов плоской формы. Их минимальная толщина составляет 17 см. Небольшие по толщине габионы позволяют более точно воспроизводить форму рельефа. Конструкции цилиндрической формы при возведении подпорных стен практически не используют.
вверх ↑
Предназначение габионных подпорных стен

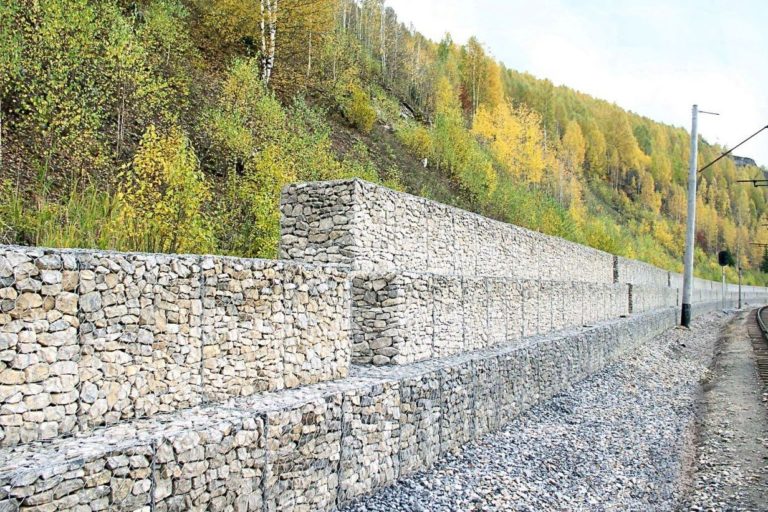

Основное предназначение таких конструкций — это удерживание насыпей из грунта.
Также их используют в качестве улавливателя в местностях, где есть высокая вероятность возникновения камнепада.

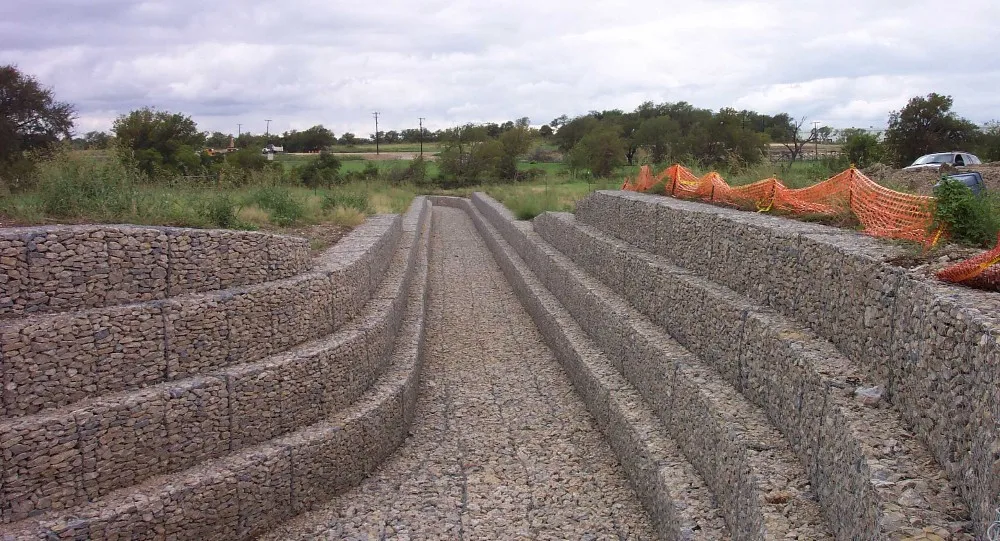

Учитывая то, что габионы обладают хорошей водопропускной способностью, их можно эксплуатировать очень долго. Возведенные из них сооружения не требуют периодического ремонта. Металлические сетки, наполненные камнями, прекрасно справляются с укреплением склонов. Это позволяет на много лет обеспечить им необходимую устойчивость.
Подпорные стены, возведенные из габионов — это идеальное средство корректировки рельефов, обеспечивающее эффективный естественный дренаж.
Проектирование, поставки габионов от производителя, монтаж на объекте.
Как самому сделать подпорную стенку из габионов за 5 шагов!
Габионы инициировали интерес застройщиков, к самостоятельному возведению несложных габионных конструкций.Этому способствует:
На сегодняшний день, домашние умельцы успешно осваивают строительство габионных ограждений и подпорных, противооползневых стен.
Где подпорные стены станут настоящим подарком?

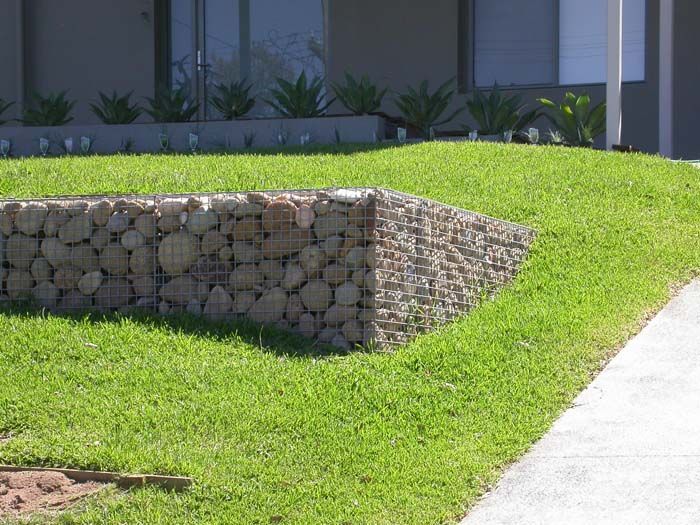

Эти технологии особенно актуальны для владельцев участков со сложным природным рельефом, с крутизной склонов от 8 градусов, которые предоставляют несомненную опасность из–за возможного произвольного схода больших масс грунта. Грунтовые оползни наиболее вероятны во время интенсивных, весенних и осенних дождей. Подпорную стену можно изготовить самостоятельно. В ряде случаев, для ее обустройства не обязательно делать фундамент или создавать дренажную систему.
Подпорная конструкция, геосетка и геомат эксплуатируются в условиях повышенной влажности, поэтому цинковое противокоррозионное покрытие, должно иметь дополнительную полимерную оболочку. Для работы пригодны коробчатые и сетчатые габионы, желательно оборудованные внутренними перегородками, такие модели габионов сохраняют форму даже при значительных нагрузках.
Если требуется остановить эрозию грунта на склоне, потребуется достаточное количество габионов плоских, известных под названием матрацно-тюфячных.
Вы можете приобрести габионы, геотекстиль и другие виды геосинтетики на нашем сайте прямо сейчас! Звоните нашим менеджерам: (495) 215-53-29!

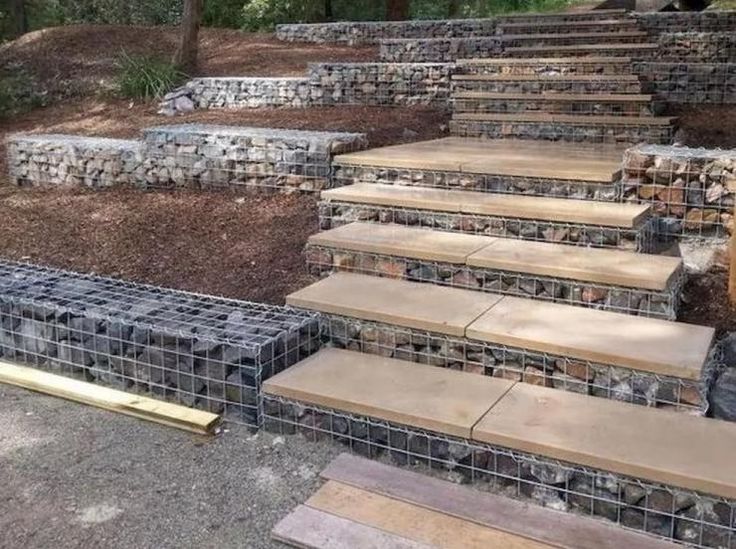

Подпорная стенка может функционировать в нескольких направлениях, в частности служить декорирующим элементом ландшафтного дизайна. Для этого на лицевую сторону габиона укладываются плоские фрагменты породы, для этой цели лучше всего подойдет колотый или рваный гранит. Допускается применение менее долгих наполнителей, но в таком варианте, стеку декорируют вьющимися растениями, превращая сооружение в элемент вертикального озеленения.
Последнее усовершенствование габионного строительства заключается в замене традиционных наполнителей стеклянным камнем.

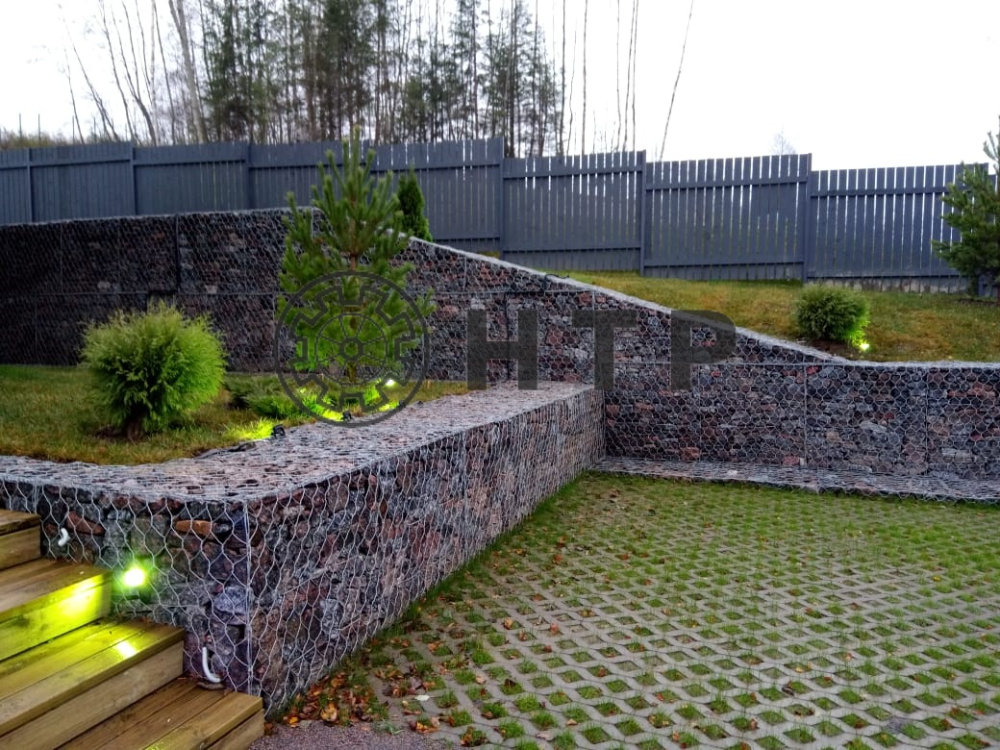

После оборудования светодиодной подсветкой, такие конструкции стали пользоваться повышенным спросом. Более того, дизайнеры предлагают устанавливать декоративные подпорные конструкции, вся задача которых заключается в создании положительного эстетического восприятия.
Этапы монтажа подпорной стены из габионов
- Монтажу габионной стенки предшествует создание предварительного плана, привязка сооружения к ландшафту местности, выбор вида габионных сеток и наполнителя. Заманчиво использовать строительные отходы, кирпичный и бетонный щебень, но эти материалы характеризуются низкой влаго-морозостойкостью, а бетон-неполным соответствием экологическим стандартам. В его составе могут содержаться различные присадки и компоненты, неблаготворно воздействующие на природное окружение.
- Прочность и долговечность сеточной оболочки актуальны только на первом этапе эксплуатации. Со временем структура стенки заполнится грунтом, прорастет корнями многолетних трав и габионная стенка превратится в прочную, практически монолитную конструкцию, не нуждающуюся в дополнительном упрочении.
- Габионы монтируются по примерно одинаковой схеме. Сначала контейнеры выставляются по месту постоянной эксплуатации, заполняются камнями на треть объема, после чего строительным уровнем или отвесом проверяется правильность установки.
Убедившись в отсутствии недостатков, габион наполняется выше верхнего обреза на 50 мм, это необходимо для компенсации естественной усадки материала.
Фрагменты породы рекомендуется не отсыпать а укладывать вручную, добиваясь минимального количества внутренних пустот.
При этом крупные куски располагают ближе к краям объема, середину можно заполнить менее крупным материалом. Если крышка габиона полностью не закрывается, крупные куски породы верхнего слоя, можно переместить ближе к середине контейнера.
Для соединения габионов между собой рекомендуется использовать, по крайней мере, на лицевой стороне стенки, механический крепеж в виде спиралей. Менее декорируемые участки габионных конструкций, можно связывать коррозиестойкой стальной проволокой.Если Вы хотите подпорную стену, которая будет служить Вам сотни лет, закажите монтаж нашим опытным профессионалам прямо сейчас!
