Подъемно-поворотные ворота — чертеж, поэтапное изготовление, видео
Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.
Читайте также про: секционные гаражные ворота и их особенности!
Как работают подъемно-поворотные ворота
В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.
Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.
Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять.
Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.
Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.
Ответственный этап – подготовка чертежа
Прежде чем собирать каркас ворот и обшивать их листом, необходимо подготовить чертеж ворот.
Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.
Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.
Последовательность действий:
- Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами).
От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут. - Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
- Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
- Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
- Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
- Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).
Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.
Сборка конструкции

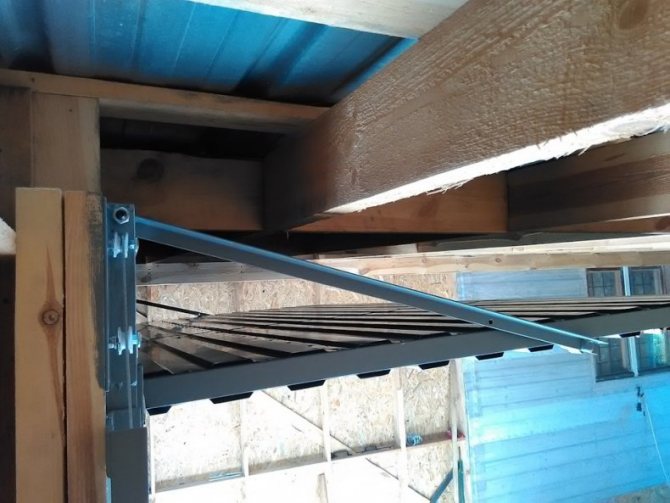

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.
Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).
В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.
Гаражные подъемные ворота своими руками чертежи (99 фото) — фото
Доводчик Алютех на секционные ворота
Противовесы для ворот гаража
Проем 260=210 чертеж ворота рычажно подъемные
Секционные гаражные ворота своими руками
Ролики для подъемно поворотных ворот
Механизм для открывания ворот гаража
Откидные ворота для гаража
Утепленные ворота для гаража подъемные
Подъемно складные ворота для гаража
Подъёмно-поворотные ворота Арктика
Самодельные подъёмные ворота
Подъемные ворота в гараж своими руками
Ворота для гаража подъемные
Hormann LPU 40
Подъёмно-поворотные ворота z-система чертежи
Поворотно-откидные ворота для гаража
Подъемный механизм для гаражных ворот
Чертеж рычага для складных ворот
Подъёмно-поворотные ворота z-система чертежи
Самодельные секционные ворота
Ворота в гараж подъемные секционные своими руками
Двери в гараж подъемные
Гаражные ворота Дорхан чертеж
Схема чертеж ворота гаражные подъемные своими руками
Ворота подъемно-поворотные е900 DIY
Конструкция гаражных ворот подъемных
Проем 260=210 чертеж ворота рычажно подъемные
Секционные ворота Херман схема монтажа
Гаражные ворота подъемные чертежи
Гаражные ворота Алютех
Схема подъемных гаражных ворот
Подъемно поворотные ворота Алютех
Схема откидных гаражных ворот
Подъёмные складные ворота для гаража
Гаражные ворота подъемные
Подъемно откидные ворота своими руками
Гаражные ворота 4 метра на 4 метра
Промышленные секционные ворота isd01
Чертежи подъемных ворот для гаража своими руками
Каркас ворот для гаража
Подъемные ворота на 4 рычагах
Ролики для подъемно поворотных ворот
Подъемные ворота на четырех рычагах
Подъемно поворотные гаражные ворота
Ворота ЖД.
Подъемно поворотные
Освещение в гараже с подъемными воротами
Гаражные ворота подъемные своими руками чертежи
Подъемно-поворотные двери
Схема ворот с горизонтальной направляющей и рычагом
Противовес для подъемных ворот
Ворота для гаража подъемные
Оригинальные конструкции гаражных ворот
Подъемно откатные ворота
Гаражные ворота подъемные
Складные гаражные ворота
Теплоизоляция на подъемные ворота
Подъемные ворота z система без направляющих
S гофра ворота Херман
Подъемно поворотные ворота для гаража
Ворота с вертикальным подъемом складные
Ворота подъемно секционные h5350
Поворотные ворота для гаража
Подъемные ворота Дорхан конструкция
Ворота внутри помещения
Ворота подъемные для гаража z система
Ворота гаражные складные вверх
Секционные ворота Алютех схема
Подъёмно-секционные ворота в сечении
Ворота РСД 01 Дорхан
Подъемные складные ворота для гаража
Ворота гараж пенал
Подъемно-поворотные ворота Berry монтаж
Откидные ворота для гаража
Схемы подъёмных ворот механизм
Ворота подъемно-поворотные е900 DIY
Херманн ворота подъемно поворотные
Подъемно поворотные ворота Берри
Ворота на гараж подъемно поворотные Зет
Тёплый гараж своими руками
Подъёмные ворота на направляющих
Поворотно откидные ворота
Подъемно поворотные ворота z система противовес
Подъемно переломные ворота
Подъёмно-поворотные ворота Арктика
Чертежи подъемных ворот для гаража своими руками
Складывающиеся ворота для гаража
Складные гаражные ворота подъемные своими руками чертежи
Проем в гараже
Подъемно поворотные ворота своими руками чертежи
Подъемно поворотные ворота Берри
Ворота подьемноповоротные фирма Norman
Мотор для подъемных ворот своими руками
Гаражные распашные ворота Корн 3000
Ворота секционные подъемные 3500/3500
Подъемные ворота z система без направляющих
Откидные ворота для забора
Подъёмно-поворотные ворота z-система чертежи
чертежи гаражных секционных складных ограждений, самодельных гаражных ворот
Удобство гаража для автомобиля не в последнюю очередь определяется его въездными воротами, которые должны обеспечивать безопасность автомобиля и закрываться легко и надежно.
В наше время можно заказать или сделать самому несколько вариантов автоматических конструкций. Далее рассмотрим, как сделать гаражные ворота своими руками.
Особенности
В отличие от распашных конструкций, которые в большинстве случаев имеют 2 створки, откидывающиеся наружу, подъемные ворота имеют секции или створки, поднимающиеся вверх. Их принцип работы разный в зависимости от типа – секционные, поворотные или рольставни. Сама конструкция, включающая в себя различные элементы: раму, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.
Но затраты на монтаж и материалы полностью компенсируют надежность и удобство при регулярном использовании такого гаража.
Имея готовый гараж с прямоугольным въездным проемом, вы легко сможете построить подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительного инструмента, материалы для створок, направляющих и корпуса.
Достоинства и недостатки
Прежде чем решиться построить гаражные ворота с подъемным механизмом, необходимо взвесить все их плюсы и минусы.
Опытные мастера отмечают следующие преимущества таких систем:
- Экономия свободного места. В отличие от распашных ворот, которым требуется внешнее пространство для открытых створок, накладные ворота используют пространство внутри потолка.
- Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то никаких физических усилий не требуется вообще.
- Подъемно-секционные ворота надежно защищают гараж от взлома.
- Для таких конструкций можно использовать разные виды отделки и декора.
- Подъемные ворота можно использовать для одинарных и двойных гаражей.
- Двери бесшумно открываются и закрываются.
Стоит обратить внимание на недостатки подъемных ворот:
- Основным недостатком является сложность конструкции и монтажа. Если установку полностью заказывать специалисты, то это будет дорого. Если вы делаете монтаж своими руками, то нужно внимательно изучить чертежи, закрепить все элементы аккуратно, под уровень, ведь даже небольшая ошибка может привести к тому, что весь механизм выйдет из строя.
- Полностью открытые ворота занимают свободное место вверху проема и внутри гаража под потолком.
- Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
- Подъемные ворота устанавливаются только в прямоугольный гаражный проем.
Если владелец гаража учел все эти особенности, то можно приступать к установке. Но сначала нужно определиться с типом гаражных ворот.
Просмотры
Наиболее распространены 3 вида самодельных подъемных конструкций:
- подъемно-поворотные или щитовые:
- секционный;
- рольставни.
Подъемно-поворотные гаражные ворота наиболее защищены от взлома благодаря цельной конструкции створки. В открытом состоянии поднимается вверх, поворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесовым. Первый вид на рычаги представляет собой простейшие конструкции, обеспечивающие плавное и плавное перемещение створки в горизонтальное положение.
Ворота с противовесом лучше всего подходят для тяжелых створок.
Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой. Подъем можно осуществить вручную с помощью ручки в нижней части корпуса. Делается это легко благодаря растянутым пружинам встроенного механизма.
Усовершенствовать этот механизм можно, подключив электропривод, тогда подъем и опускание створки производится простым нажатием кнопки.
Полотно подъемно-секционных ворот собирается из нескольких полотен шириной до 50 см, которые соединяются между собой навесными петлями. При подъеме эти панели (также называемые ламелями) перемещаются по направляющим на роликах. Движение обеспечивается пружинным механизмом, барабанами и тросами. Эта конструкция напоминает сэндвич-панели, используемые в строительстве.
Механизм гаражных роллет такой же, как у роллет в торговых центрах. Откидные ламели у них уже, чем у подъемно-секционных типов; при открывании они поднимаются и закручиваются в специальную коробочку небольшой ширины. Поэтому у этого типа есть явное преимущество – экономия места внутри гаража. В этом случае нет необходимости монтировать длинные рейки под потолком.
Материалы для рамы, рамы и направляющих подъемных ворот обычно изготавливаются из металла, но лучше всего подходит нержавеющая сталь.
Короб можно сделать из толстого деревянного бруса или металлических уголков. Цельнолитые двери такой конструкции могут быть выполнены в виде листа досок в металлическом каркасе. Снаружи их часто обшивают листовым металлом.
Для сохранения тепла в гараже зимой внутрь можно зашить утепляющие материалы: листовой пенопласт или минеральную вату.
Коробка покрывается антикоррозийной грунтовкой, затем красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.
Ламели секционных или роллетных ворот обычно также изготавливаются из оцинкованной стали или алюминия; внутри листов можно разместить теплоизоляционный материал. Поверхность таких панелей может быть любого цвета – на вкус владельца. Подвижные элементы конструкции — ролики, муфты, изготавливают из пластмассы или легких металлов, направляющие — из нержавеющей стали или других материалов, не подверженных коррозии.
Автоматика открывающихся с помощью электропривода ворот значительно упростит использование гаража.
Многие водители не хотят возиться с тяжелыми дверями, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма можно подобрать электродвигатель соответствующей мощности, который будет использовать ток от бытовой электросети.
Автоматические подъемные ворота бывают нескольких типов.
Наиболее распространенные схемы, которые легко сделать самому:
- механизмы, устанавливаемые на дверное полотно;
- закрепляется на направляющих;
- устанавливается на боковые стойки.
Возможен заказ готовой конструкции, которая уже будет включать в себя автоматический привод на подъем, такими, например, оснащены многие рольставни с ламелями из оцинкованной стали.
В этом случае после покупки вам останется только правильно установить их на гаражный проем и подключить электропривод к сети.
Производство
Для изготовления простых подъемных гаражных ворот можно использовать готовые эскизы и расчеты, лишь немного подгоняя их размеры в соответствии с вашим помещением.
Перед изготовлением самой конструкции с подвижным механизмом нужно убедиться, что проем, прилегающие стены и потолок способны выдержать его вес. Для этого нужно выбрать прочные и плотные потолки без пустот и надежные системы крепления. А само помещение должно быть защищено от влаги и других природных факторов, которые могут повредить работе ворот.
Выбрав подходящий тип и примерный проект будущих откатных ворот, делаем чертеж с точными размерами, на основании которого рассчитываем количество необходимых материалов.
Для прочного и долговечного каркаса подъемно-гаражных ворот наиболее подходят металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно сделать из профилей 20х20 мм. Направляющие ворот чаще всего изготавливают из швеллеров шириной до 20 см, в зависимости от чего выбирают и размер роликов.
Рычажно-шарнирная коробка может быть изготовлена из металлического уголка или бруска. Детали необходимой длины вырезаются по размерам в созданном чертеже.
Сами ролики, пружины и весь навесной механизм обычно приобретаются в готовом виде. Их подбирают по размерам направляющих. Остальные детали можно легко изготовить самостоятельно, используя сварочный аппарат и болгарку.
Для изготовления ворот и их установки в гаражный проем потребуются следующие инструменты:
- сварочный аппарат;
- болгарка с отрезными кругами по металлу; 9дрель 0025 со свёрлами необходимого диаметра; отвертка
- ; молоток
- ;
- уровень;
- рулетка, карандаш.
7
фото
Для крепления необходимо использовать металлические анкеры или дюбель-шурупы, подходящие для данного веса конструкции. Если для крепления металлического уголка вы планируете использовать анкерные болты, то вам необходимо подготовить набор соответствующих ключей.
Крепление
Перед тем, как установить подъемно-воротную систему самостоятельно, необходимо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущий короб – важнейший силовой элемент таких ворот, поэтому к его изготовлению нужно отнестись максимально внимательно.
Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, их крепят к гаражному проему анкерными болтами и надежно затягивают. Для изготовления короба также можно выбрать деревянные брусья размером сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.
Цельная рама распашных ворот должна быть собрана на ровной горизонтальной поверхности. После того, как металлические профили нарезаны на нужную длину, их проверяют угольником и слегка прихватывают сваркой. Далее еще раз проверьте правильные углы и размеры, в том числе по диагонали, прикрепите угловые косынки и поперечные ребра жесткости, затем полностью сварите конструкцию.
После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусенцев. Затем покрывается антикоррозийным раствором и красится. Внутри металлических профилей вшиты плиты с теплоизоляцией, снаружи обшиты листовым металлом. Кронштейны с подвижными роликами крепятся к верхним углам рамы.
После этого к потолку крепятся направляющие для будущей створки. Их также следует монтировать максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створку временно устанавливают в проем, чтобы отметить место крепления рычажно-пружинного механизма.
После проверки работы ворот и беспрепятственного движения створки по направляющим ее снимают, монтируют пружины и регулируют их. В последнюю очередь по периметру рамы крепится резиновый уплотнитель для заделка швов и доводчик, установлен дверной замок и ручка открывания.
При тщательном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет.
А их ремонт можно ограничить только смазкой подвижных частей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазывание можно проводить каждый сезон, а наружную резиновую прокладку перед наступлением холодов можно смазать силиконом для защиты от замерзания.
Для внутренней теплоизоляции таких ворот можно использовать различные материалы, которые применяются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективны, так как не дают усадки со временем, но могут быть пожароопасными, поэтому лучше выбирать негорючие виды.
Красивые примеры
Есть много красивых проектов подъемных ворот, их конструкции позволяют сделать любой впечатляющий дизайн. Стоит рассмотреть несколько хороших примеров.
Не только красивый, но и удобный пример просторного гаража на две машины, для каждой из которых есть отдельный вход. Ворота оснащены дистанционным управлением для открывания. Несмотря на то, что раздвижные рольставни подходят только для прямоугольных проемов, здесь архитекторы проявили фантазию и спроектировали фигурную арку.
Единая цветовая гамма для внешней отделки гаража и створок подъемных ворот. Для обшивки могут использоваться различные материалы: листовой металл с покрытием, пластик или фанера.
Простой, но очень стильный вариант дверей разной ширины на две машины. Здесь для ставней используются шторы, легкие и занимающие мало места в сложенном виде.
Гаражные ворота с отделкой под дерево в сочетании с остальным интерьером смотрятся очень шикарно.
Если полотно ворот цельное, то снаружи можно сделать эффектную облицовку под массив благородного дерева. Качественные панели выглядят как часть средневекового замка; сложно представить, что механизм полностью автоматический.
Простой, но красивый вариант роллет из дешевых материалов. Это недорого и быстро устанавливается.
Легкие подъемные ворота, встроенные в садовый забор, могут заменить двустворчатую калитку. С таким проектом вы сможете припарковать пару автомобилей на своем загородном участке и они будут надежно скрыты от проезжей части.
Посмотрите видео мастер-класс по изготовлению ворот.
Комментарий успешно отправлен.
Рекомендуется прочитать
6 упражнений на дороге, которые улучшат вашу игру
Для того, чтобы действительно хорошо играть в волейбол, нужно больше, чем просто тренироваться. Вам нужно сделать дополнительный кредит.
Опять же, время ограничено, верно? Со школой, домашними заданиями, волейболом и освобождением места в календаре для развлечения в сутках не так много лишних минут.
Не беспокойтесь. Кайл Машима, давний клубный и школьный тренер в Пало-Альто, штат Калифорния, создал 6 упражнений на дороге с учетом вашего напряженного графика. Эти мини-сеансы «домашней работы» можно выполнить за несколько минут, и это простой и увлекательный способ улучшить свои навыки.
«Домашняя работа очень помогла моей команде, — говорит Масима.
«Вы можете делать их сами, и вам не нужно ходить в спортзал или на школьный двор — достаточно собственного заднего двора или подъездной дорожки. Даже занимаясь всего 10-15 минут в день, вы можете сделать тысячи дополнительных повторений. Это сделает вас значительно лучшим игроком за короткий промежуток времени».
Подача с эластичным отражателем
Подача с эластичным отражателем, который охватывает как талию, так и волейбольный мяч, — отличный способ сделать много повторений и улучшить свою технику и точность.
Для этого упражнения, как показывает старшеклассница Хайди Пурнама, спортсмен должен выбрать целевую точку на стене или двери гаража высотой около 9 футов и подавать в эту мишень, фактически не задев стену.
Преимущество этого упражнения в том, что оно предотвращает слишком высокие подбросы. Другое дело, что вам никогда не придется гоняться за мячом.
Хорошая цель — 10 раз попасть в цель. Подсчитайте, сколько повторений вам потребуется, и ставьте перед собой задачу с каждым разом уменьшать это число.
Установка с помощью обруча
Регулируемые обручи — отличный способ нанять специалистов по установке на подъездной дорожке или во дворе. В этом видео вы увидите самодельное устройство Кайла Машимы, сделанное из обруча.
Цель здесь, как показывает Хайди, состоит в том, чтобы сделать 10 идеальных подходов через обруч и отслеживать, сколько повторений для этого требуется. Одним из важных моментов является подбрасывание мяча высоко в воздух перед сетом, поэтому вам нужно двигаться к мячу, как в матче или схватке.
Если делать это упражнение каждый день, то оно даст вам 1000 или более дополнительных повторений каждый месяц.
Атакующая работа ног
Подводная работа ног — это то, что можно практиковать где угодно: на подъездной дорожке, на заднем дворе, в гостиной. Чем больше подходов к атаке вы делаете каждый день, тем более укоренившейся она будет, когда вы делаете это в матче.
Кайл рекомендует выполнять 20 или 30 упражнений в день.
В этом видео Хайди выполняет стандартный подход, который завершается левым, правым, левым, прыжком.
Каким бы простым это упражнение ни звучало, оно очень важно, потому что, как отмечает Кайл, вам не нужно беспокоиться о работе ног во время атаки.
Атакующие повторения махов руками с использованием эластичной ленты или отражателя
Используя эластичную ленту или сетку отражателя, вы можете выполнять многочисленные ударные повторения, которые помогут вам улучшить контакт рук и улучшить махи руками.
Ваша главная задача в этом упражнении – постоянно бить по мячу в середине руки, чтобы получить хорошее верхнее вращение. Подборщик помогает вам проверить свою точность, а также позволяет увидеть вращение мяча.
Цель: 5 или 10 подряд до цели. Как и в упражнениях с установкой и подачей, считайте количество повторений и старайтесь снижать количество повторений, необходимое для достижения цели.
Хороший прогресс, как показано на видео, заключается в использовании подбирающего в качестве сеттера.
Ударьте по мячу в отражатель, затем ударьте по «набору», который выходит из отражателя.
Блокировка гаражных ворот
Высота гаражных ворот обычно составляет около 7 футов, что очень близко к высоте волейбольной сетки для девочек или женщин (7–4 1/8). Это идеально подходит для отработки блокировок — от работы ног до позиционирования рук.
В этом видео Хайди демонстрирует 3 варианта:
- Стоячий блок
- Блок тасования
- Полный блок вправо или влево, поворотный блок или перекрестные ступени
Гандбол на дороге для улучшения работы ног
Это простое упражнение по гандболу — хороший способ отработать работу ног и зрительно-моторную координацию. Используйте мини-волейбол или даже теннисный мяч или ракетбол.
Чтобы получить максимальную отдачу от этого упражнения, используйте правую и левую руку и перетасовывайте мяч вперед и назад, чтобы перехватить мяч. Посмотрите, сколько вы можете сделать подряд, не пропуская!
