Автоматические ворота с дистанционным управлением своими руками

Некоторые ворота достигают веса в сотни килограмм, что затрудняет, а иногда делает невозможным, их открывание вручную. Альтернативным вариантом, который несет массу преимуществ, станет монтаж привода, управляемого с пульта. Но подобные устройства обходятся в существенные суммы, поэтому стоит разобраться как сделать автоматические ворота с дистанционным управлением своими руками.

Система упростит открывание преграды владельцам частных домов и загородных участков, повысит комфорт водителя въезжающего автомобиля и увеличит уровень безопасности, позволяя управлять оборудованием из салона машины.

Виды оборудования для открывания ворот

Наибольшее распространение среди механизмов автоматических ворот получили три вида приводов:

  • линейный;
  • рычажный;
  • подземный.

Каждая конструкция имеет свои отличительные признаки, преимущества и ограничения, что определяет сферу их применения.

Линейный привод — простой и надежный механизм. Устройство состоит из зубчатого колеса, винта с резьбой и оборудования для приведения конструкции в действие. Движение обеспечивается электромеханическим двигателем или гидравлическим насосом.

Первый отличается дешевизной, но ограничен весом в 600 кг и длиной полотна не более 3 метров. Второй применяется для створок, чьи габариты превышают эти значения. Если вы планируете установить автоматические ворота с дистанционным управлением этой системы, то необходимо учесть ограничение по углу раскрытия. Значение не превышает 90°, что затрудняет въезд на территорию габаритной техники.

Рычажный привод отличается универсальностью и не имеет недостатка предыдущей системы. Конструкция базируется на трех узлах: двигателе, редукторе и системе рычагов. При поступлении сигнала электромотор передает движущий импульс на редуктор, который соединяется с рычагами, заставляя их открывать створки.

К преимуществам конструкции относится угол открытия ворот в 120°, что позволяет использовать механизм в доме или гараже.

Среди минусов: ограничение в 600 кг по весу полотна и повышенная вероятность поломки оборудования. При движении основная нагрузка приходится на рычаг, который сильнее других деталей подвержен износу.

Подземный привод является специализированной разновидностью рычажного механизма. Главное отличие — скрытый монтаж в герметичной коробке, которая устанавливается под опорами ворот. Снаружи оставляется только подвижная часть, которая приводит створки в движение. Подобные механизмы прочно занимают рыночную нишу, где важно сохранить общее оформление, спрятав привод. По техническим характеристикам конструкция занимает середину между двумя другими вариантами: угол открытия — 110°, максимальный вес створок до 900 кг при длине не более 5-и метров.

Продукция компании Comunello

Если планируется автоматические ворота с дистанционным управлением устанавливать своими руками, то профессионалы рекомендуют обратить внимание на итальянский бренд Comunello, способный составить достойную конкуренцию популярным товарам производства Came, Nice, Doorhan, Hormann, Alutech.

Отличительной особенностью товарной марки является полный цикл производства в Италии. Автоматика разрабатывается и изготавливается в соответствии с европейскими стандартами, что определяет ее высокое качество и продолжительность эксплуатации. Товары компании Comunello характеризуются следующими преимуществами:

  • Корпус механизма изготавливается из покрытого полимером алюминия для защиты от химических, атмосферных и других типов воздействия;
  • Подвижные элементы системы производятся из прочного сплава, что увеличивает их устойчивость к механической нагрузке;
  • Электрические соединения оборудованы герметичной защитой от влаги;
  • В наличии различные типы конструкций для создания оптимальной системы для конкретных условий применения.

Простота устройства обеспечивает установку автоматических ворот своими руками без специализированных знаний или умений.

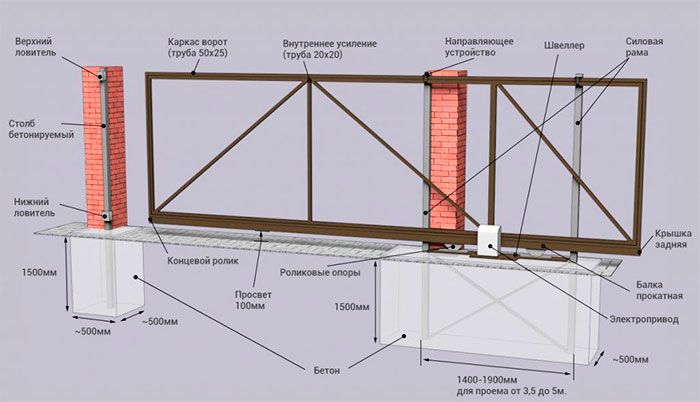

Откатные ворота

Оптимальным вариантом для монтажа на прямых участках заборов являются откатные ворота. Они позволяют рационально использовать рабочее пространство, занимают немного места и требуют минимального количества дополнительного оборудования.

Принцип работы

Принцип работы устройства основывается на движении створок по направляющей балке при помощи установленных роликов или зубчатой шестерни. Вращающийся ролик может быть смонтирован в нижней или верхней части. В зависимости от местоположения балки относительно подвижного элемента, веса, длины и высоты створок различают подвесные, консольные и рельсовые ворота. Каждая конструкция имеет свои особенности, но все они позволяют открыть полотно в горизонтальной плоскости, экономя место.

Конструкция

Откатные автоматические ворота с дистанционным управлением состоят из следующих частей:

  • Зубчатая рейка. Крепится к полотну ворот, обеспечивая движение створки;
  • Концевой выключатель. Монтируется на рейке, ограничивая ширину открытия;
  • Электрический или гидравлический привод. Обеспечивает движение ворот в обе стороны;
  • Блок управления. Передает сигнал мотору о начале движения;
  • Два фотоэлемента, между которыми находится инфракрасный луч. При пересечении линии створка не закрывается;
  • Антенна, приемник и дистанционный пульт. Входят в систему приема-передачи управляющих оборудованием сигналов;
  • Разветвительная коробка. Соединяет несколько электрических магистралей, которые обеспечивают механизмы энергией;
  • Ключ для проводного управления. Монтируется на посту охраны, позволяет закрыть или открыть створку без пульта.

Сборка

Монтаж автоматических ворот с пультом своими руками начинается с подготовительных работ. Сюда входит предварительный расчет стоимости оборудования и инструментов, определение габаритов и составление чертежей конструкции. Обустраивается фундамент и прокладывается кабель питания, собирается каркас ворот и устанавливается роликовая система, монтируется выдвижное полотно, навешивается фурнитура, автоматический привод и другое функциональное оборудование. После сборки система регулируется, проверяется плавность хода, скорость реакции механизмов.

Распашные ворота

Принцип работы распашных ворот зависит от конструкции открывающего устройства. В линейных электромеханических двигателях редуктор преобразовывает энергию от мотора и посылает на активный элемент посредством червячной передачи. В гидравлических устройствах двигатель заменяется насосом, а редуктор — запирающей гайкой и цилиндром. В рычажном типе движение обеспечивает специальный вращающийся стержень.

Конструкция

В оборудование для распашных ворот входят следующие части:

  • Приводы, которые отвечают за движения створок;
  • Блок управления, обрабатывающий поступающий сигнал и запускающий автоматику;
  • Антенна для приема передач;
  • Пульт дистанционного управления;
  • Две пары фотоэлементов для ограничения степени открытия полотна и остановки движения створ при пересечении луча.

Сборка

Для установки на распашные автоматические ворота с дистанционным управлением оборудования и фурнитуры своими руками потребуется проделать большую работу. Подготавливается фундамент опорных столбов и связующего основания, выкапывается траншея для прокладки электрического кабеля, монтируются накладки и несущие элементы для подвешивания створок, собирается каркас ворот. После этого устанавливаются узлы автоматического оборудования, конструкция собирается и проверяется, при необходимости регулируется, чтобы исключить перекосы и обеспечить долгий срок эксплуатации.

Профессиональная установка автоматических систем

Далеко не каждый человек способен автоматические ворота смонтировать своими руками. Земляные и сварочные работы, соединение и настройка электрических элементов, калибровка собранной конструкции требуют специализированных навыков и опыта, которыми обладает далеко не каждый. Чтобы получить автоматику, которая правильно функционирует, избежать лишних расходов на устранение ошибок монтажа или покупку вышедших из строя узлов, необходимо обращаться к профессионалам.

Компания «Группа мастеров» предлагает свои услуги. Обращаясь к нам, вы получите высокое качество работы, исполнение заказа в установленный срок и низкую стоимость, что позволит существенно сэкономить на заказе автоматических ворот.


Автоматические распашные ворота для гаража

  • Главная
  • Строим дом
  • Своими руками
  • Гараж

«Сердцем» устройства любых автоматических ворот является приводной механизм. Это железная «рука», перемещающая по команде водителя дверцы ворот в нужную позицию. Привод может быть линейным либо рычажным, чаще всего он электрический (гидравлические модели применяют для более жестких условий эксплуатации и тяжелых конструкций).   Мощность механизма подбирают индивидуально в зависимости от линейных, а также технических характеристик всей конструкции.

«Телом» автоматических въездных ворот является дверное полотно, которое выполняет помимо защитной еще и декоративную функцию, позволяя эффектно оформить гараж. Способ и тип подъема данного элемента – основные характеристики, по которым эта продукция классифицируется. В них отображается суть работы механизма ворот. Ниже мы подробно рассмотрим одну из разновидностей автоматических ворот, а именно распашные ворота.

Устройство распашных ворот

По сути, это привычные для всех двухстворчатые двери.

Конструкция автоматических распашных ворот состоит из:

  • цельных полотен (стальных либо алюминиевых),
  • рамы,
  • петель крепежных,
  • электропривода.

В случае, когда гараж является отапливаемым, створки дополнительно обшивают утеплителем.

Чтобы подобрать требуемый для ворот электропривод, необходимо знать следующие параметры:

  • Общий вес ворот.
  • Линейные размеры створок.
  • Длина от боковой стены до середины дверной петли.

Автоматические приводы, предназначенные для распашных ворот, могут передвигать створки наружу либо внутрь. Однако из-за ограниченного внутреннего пространства гаражей, предпочтение чаще отдается первому способу.

Какой-либо особой разницы в технических характеристиках рычажной и линейной моделью механизма нет. Сам автоматический привод, предназначенный для распашных ворот, спрятан внутри гаража. В связи с этим его внешний облик не важен. Более компактный и элегантный линейный механизм обычно подбирают для въездных дверей на сам участок.

Стоимость

Вполне естественно, что для большинства покупателей, подбирающих автоматические ворота, основным аргументом является стоимость модели.

В выигрышной ситуации здесь как раз оказались распашные двери, т.к. они являются наиболее доступными в данном отношении. Стандартная не утепленная конструкция размерами 2м х 4м обойдется покупателю от 800$.

Необходимо учитывать, что стоимость гаражных автоматических ворот данного типа напрямую зависит:

  • от веса конструкции,
  • от декоративности оформления полотна,
  • от мощности привода.

Если в одной из створок вы захотите устроить калитку, то такие распашные автоматические ворота обойдутся на 20%-30% дороже.

Преимущества и недостатки

Преимущества данного типа дверей:

  • универсальность,
  • надежность,
  • долговечность.

Механизм распашных автоматических ворот не «капризен» и прост, скорость открывания створок составляет 12с-15с.

Если же говорить о недостатках данной системы, то если на пути перемещения полотен возникает малейшее препятствие, это может привести к запиранию дверей. Чтоб предупредить поломку привода и обеспечить корректную работу въездных автоматических ворот, необходимо хорошенько следить за отсутствием каких-либо препятствий в данной «красной» зоне.

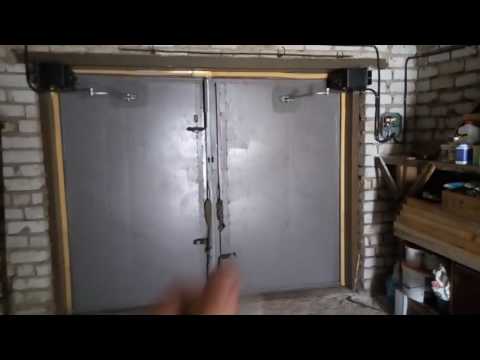

Видео. Изготовление распашных гаражных ворот. Установка автоматики

Видео. Автоматические распашные ворота своими руками
