Где разместить розетку для вытяжки в кухне: Где установить розетку для вытяжки на кухне?

Где делать розетку для вытяжки в кухне

Где разместить розетку для подключения вытяжки?

Где сделать розетку для вытяжки? Такой вопрос неизбежно становится перед каждым из нас сразу после покупки этого в общем-то нехитрого устройства.

Ведь зачастую провода от самой вытяжки не хватит довести до розетки, расположенной около пола, да и выгладить это будет не очень красиво. А иногда это чудо техники и вовсе не имеет провода с розеткой и как его подключать неизвестно.

Дабы решить этот вопрос мы предлагаем несколько вариантов его решения, а вы сможете выбрать, какой способ подходит конкретно вам.

Содержание

• Установка розетки для вытяжки
  • Размещение розетки под потолком
  • Размещение розетки внутри мебели
• Подключение вытяжки без розеток
  • Подключение вытяжки от клеммника
  • Подключение вытяжки от отдельного автомата
• Вывод

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

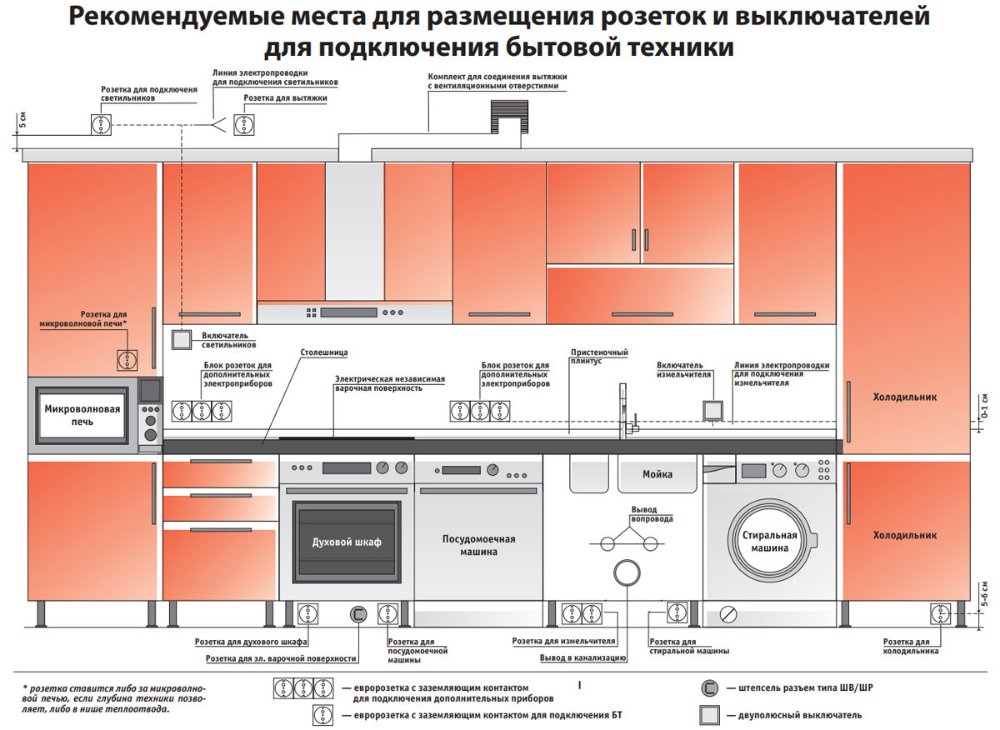

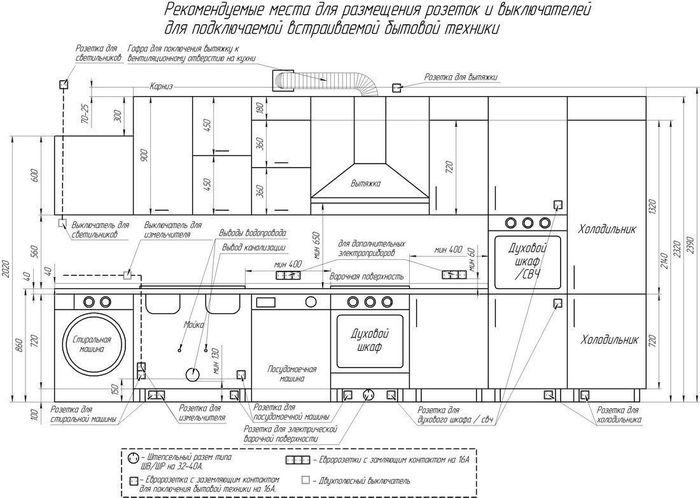

Правила размещения розеток на кухне

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

• Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
• Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
• Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на видео.

• Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством.
  Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
• В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
• Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
• Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели

Итак:

• Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
• Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
• При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На фото продемонстрировано подключение вытяжки от клеммника

• На первый взгляд все выглядит очень просто. Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки. Это может потребоваться, например, для того, чтоб ее помыть.
• Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
• С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
• Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Обратите внимание! Для данного типа подключения лучше выбирать клеммники имеющие крышку для скрытия находящихся под напряжением частей. В идеальном варианте можно найти клеммники с полностью закрытыми токоведущими частями.

Подключение вытяжки от отдельного автомата

Если вы так и не решились где размещать розетку для вытяжки, то последним возможным вариантом является ее подключение от отдельного автомата, установленного в квартирном групповом щитке.

Подключение вытяжки от отдельного автомата

Итак:

• Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
• Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
• Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода — это полное несоответствие значению этого электроприбора.
• А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
• В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
• Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Вывод

Как видите существует много вариантов где рaсположить розетку для вытяжки и, как и вовсе обойтись без нее. Какой из них выбрать решать вам. Но наиболее распространённым является размещение розетки под потолком. И не надо боятся непривычности данного размещения. В этом нет нечего опасного или запрещенного.

Розетка для вытяжки на кухне где установить. Розетка под вытяжку на кухне высота расположения

Кухня – это одно из наиболее посещаемых помещений в доме. Чистоту и свежесть воздуха на кухне может обеспечить хорошая вытяжка. Сегодня производители данного оборудования предлагают огромный выбор моделей и конструкций, которые можно подобрать по различным критериям и параметрам.

Как известно, устанавливаются вытяжки вверху комнаты, и розетки к ним должны находиться неподалеку. Именно такая розетка для вытяжки на кухне будет идеальным решением. Правильное расположение точек питания не всегда выглядит привлекательно, однако при правильном монтаже внешний вид будет не только аккуратным, но и малозаметным. В этом материале будут рассмотрены основные принципы и стандарты монтажа вытяжек и розеток к ним с учетом требований пользователя.

Когда на кухню покупают новую вытяжку, то для ее установки необходимо изначально учитывать многие нюансы, ведь от правильности монтажа зависит не только внешний вид, но также безопасность и эстетика готового помещения.

При выборе места для розетки достаточно часто возникает спорный вопрос, ведь из-за разнообразия моделей практически невозможно установить одну универсальную точку питания. В зависимости от модели принудительной вытяжки, подбирается и место для электрической розетки.

Виды электрических вытяжек (кухонных)

Сегодня производители радуют покупателей огромным выбором и ассортиментом вытяжек для кухни. Различие вытяжек может быть в способе крепления, мощности, размерам и другим показателям. В зависимости от модели подбирается и место установки розетки. Вытяжки на кухню делятся на такие виды:

1. Настенная;
2. Встраиваемая;
3. Подвесная;
4. Угловая;
5. Островная.

Настенные принудительные вытяжки устанавливают над плитой или варочной поверхностью. Главное условие при этом, высота розетки под вытяжку на кухне должна быть удобной и правильной. Такие модели крепятся не к самой стене, а на некотором удалении от нее.

В зависимости от мощности электрического вентилятора эффективность прибора может быть разной.

Встраиваемые вытяжки устанавливают непосредственно в кухонную мебель, где она не только эффективно работает, но и имеет эстетическую привлекательность.

Подвесная вытяжка имеет плоскую форму, что позволяет устанавливать ее над рабочей поверхностью ниже подвесного шкафа. Сравнительно небольшие размеры прибора аккуратно вписываются в общий вид кухни.

Угловые конструкции вытяжек прекрасно подойдут для небольшой кухни, где из-за недостаточного количества площади используют наиболее выгодное расположение. В углу вытяжка не только хорошо работает, но также прекрасно вписывается в основной дизайн интерьера.

Островные вытяжки используют для монтажа на кухне больших размеров, где расположение плиты и рабочих поверхностей находятся в центре.
Исходя из перечня видов вытяжек, можно понять, что для каждого вида розетка будет находиться в своем определенном месте и этот факт важно учитывать изначально.

Конечно, если постараться, то можно попробовать подходящее место для розеток к любой вытяжке, но обязательно придется учитывать параметры и особенности монтажа.

Иногда при установке розетки под вытяжку вы еще не знаете какой именно она будет, так как приобретение этого прибора только запланировано, а не выбрано. В такой ситуации нужно выбирать оптимальное место расположения, где делать розетку для вытяжки на кухне, которое сможет подойти для любого воздухоочистителя. Когда производится расчет, то нужно учитывать важный момент. В каждой вытяжке длина шнура подключения составляет 80 сантиметров. Зная такую величину нужно, чтобы расстояние от точки питания до самого прибора не была больше этой величины.

В настоящее время, несмотря на все изобилие предлагаемых моделей, особым спросом пользуются навесные и встраиваемые модели, которые имеют хорошие характеристики и сравнительно невысокую стоимость.

Встраиваемая или подвесная вытяжка располагается в конструкции шкафа или находится в непосредственной близости от него. В этом случае наиболее правильным и рациональным решением будет установить розетку внутри конструкции. Единственное что стоит учитывать такое расположение точки питания вынуждает делать в стенке шкафа отверстие, чтобы можно было добраться до розетки. Также в качестве варианта можно установить розетку над шкафом, где она не будет бросаться в глаза, тем не менее, со свободным доступом.

Если вытяжка подвесная, то в качестве прикрытия для розетки может выступать воздуховодный кожух. Розетка находящаяся сзади кожуха незаметна и к ней можно добраться, в случае необходимости.

Розетка, установленная на высоте 110 сантиметров от рабочей поверхности будет оптимальным решением как для встраиваемой, так и подвесной принудительной вытяжке.

Расположение розетки под вытяжку

Высота в 110 сантиметров устанавливается не с головы, есть определенные причины именно таких значений, далее вы узнаете, почему такое расстояние от рабочей поверхности считается оптимальным.

На высоту установки розетки влияет расположение вытяжки. Как указывают производители вытяжек, есть определенная высота, на которой устройство работает с максимальной эффективностью и удобством в применении во время приготовления пищи.

В зависимости от типа плиты высота расположения вытяжки может различаться. Электроплита или варочная поверхность требуют высоты расположения вытяжки – 65 сантиметров. Для газовой плиты расстояние до вытяжки должно быть не менее 75 сантиметров. Также стоит учитывать и высоту самих вытяжных устройств, высота которых варьирует от 15 до 30 сантиметров.

Исходя из этих параметров можно провести несложный подсчет в котором получится: высота от поверхности + размеры самой вытяжки и +/- 5см в итоге и выходит полноценных 110 сантиметров. Такие размеры являются оптимальными не только с точки зрения производителей оборудования, но и самих мастеров по установке электро коммуникаций. Для того чтобы рассчитать высоту расположения розетки относительно пола, к имеющемуся значению нужно добавить размер до рабочей поверхности или плиты.

В случае с навесной вытяжкой нужно при установке розетки учитывать размеры кожуха. Разные модификации и модели вытяжек могут иметь разные показатели, однако, чтобы лишний раз не подвергаться риску, лучше производить монтаж на одной оси с плитой или варочной поверхностью, при этом расположение ее будет в центре.

В качестве наглядного примера стоит рассмотреть расположение розетки на высоте 110 сантиметров от поверхности плиты для самой вытяжки.

Для проведения сравнения были взяты крайние параметры размеров кухонных гарнитуров разных производителей. Несмотря на разницу в параметрах мебели розетки идеально подходят для монтажа. Такие размеры являются общепринятыми и подходят для большинства случаев, однако все же могут быть и исключения. Высота в 110 сантиметров считается наиболее правильной, однако могут быть и свои коррективы.

Чтобы не столкнуться с проблемой уже после установки розетки, оптимальным решением будет проводить монтажные работы, используя в качестве пособия проект с расположением будущей мебели и самой вытяжки. Правильно составленный чертеж поможет облегчить ваш труд и выбрать наиболее подходящее место для установки.

Здесь представлен наиболее простой способ измерения и расположение розетки для вытяжки. Если вы знаете, где установить розетку для вытяжки, то напишите в комментарии, а мы постараемся более детально изучить ваше предложение.

Подключение кухонной вытяжки от розетки

Есть несколько способов подключения вытяжки к источнику питания, однако самым простым и в тоже время надежным считается вилка. Именно по этой причине все модели устройств оснащены вилками к розетке.

В большинстве случаев розетку для вытяжки устанавливают на некоторой высоте от поверхности навесного шкафа. Некоторым расстоянием может быть любая высота, начиная от 10 и заканчивая 30 сантиметрами. Каждый сам решает на какой отметке устанавливать розетку. Если в задумке преследуется скрытие розетки от внешних взглядов, то устанавливать ее нужно как можно ближе к верхней части шкафа, таким образом, даже под острым углом будет сложно ее заметить. Эстетику установки розетки каждый владелец дома выбирает сам, чтобы ему нравилось, и было удобно.

При монтаже розетки важно учитывать расположение гофровой части вытяжки. Не нужно, чтобы розетка находилась за самим гофрированным выводом, лучше ее установить с левой или правой стороны. Такая розетка для вытяжки на кухне не будет мешать для доступа к рабочей поверхности, и в любой момент можно будет отключить систему питания устройства.

Что касается навесных шкафов, то здесь также следует придерживаться определенных параметров. Дело в том, что каждый сам под себя устанавливает кухонную мебель, поэтому точки питания могут различаться своим расположением. Для определения идеального места установки, изначально стоит промерить размеры мебели, и места где она будет стоять, а исходя из полученных значений, поднимать или опускать точку электропитания.

Розеткам для вытяжки устанавливается исключительно для этого прибора, поэтому не стоит слишком выдумывать с удобным расположением.

Единственное что в данном случае приводит к недовольству – это то, что розетка находится достаточно высоко, но с другой стороны такое расположение позволяет скрыть ее от ваших глаз за гарнитуром.

Говоря о преимуществах такого расположения розетки достаточно много, ведь, во-первых, вы в любое время имеете доступ к системе питания устройства и при необходимости его всегда можно отключить. Также немаловажным является и то, что ни провод, ни саму розетку невозможно просто увидеть. В случае поломки оборудования будет легко отключить питание и снять прибор.

Как подключить вытяжку без розетки

Существуют также вытяжки, которые подключаются к электросети без использования розеток. В таких моделях провода выходят из конструкции и фиксируются с кабелем питания, после чего герметично и надежно фиксируются.

Произвести подключение вытяжки без розетки можно даже самостоятельно. Для подключения нужно взять две жилы кабеля электропроводки «фазный» и «нулевой», и к ним прикрепить провода прибора. Если в питающем шнуре вытяжки присутствует три провода «фаза», «ноль» и «заземление», тогда заземляющий провод также соединяется с заземляющим проводом электропроводки. Помните, провод заземления выполняется желто-зеленого цвета.

Места соединения прочно зафиксировать и обмотать изолирующей лентой. Чтобы достать провода из вилки вам не понадобится много знаний и умений, корпус разбирается (либо просто отрезается вилка), и провода подготавливаются к соединению.

Внимание! Перед разрезанием провода уточните в магазине, будут ли в данном случае сохранены гарантийные обязательства.

В розетке и вилке идет три провода:

• Красный или белый – «фаза»;
• Голубой или синий – «нулевой»;
• Желто-зеленый — заземление.

Не имея проблем с распознаванием цвета запутаться, не получится.

Для соединения проводов можно использовать специальные винтовые клеммы или другие способы соединения проводов (пайка, опрессовка, самозажимные клеммы). Использовать скрутку проводов в чистом виде не стоит, так как такое соединение считается ненадежным. Также в качестве варианта можно использовать пайку, которая надежно соединить провода и предотвратит их повреждение, кроме того такое соединение будет мало заметным.

Подключение без розетки имеет, и некоторые недостатки и основным из них считается отсутствие возможности отключения одного прибора, чтобы обесточить его придется отключать питание всего дома или квартиры.

Подключение вытяжки отдельной линией

Еще одним вариантом подключения вытяжки считается использование отдельной линии от отдельного автомата в щитовой. Такой вариант подключения имеет много преимуществ, хотя также имеются и недостатки.

К плюсам такого подключения можно отнести возможность отключения питания в любой момент, провод намного проще скрыть, нежели розетку, нет дополнительных соединений, поэтому срок эксплуатации такого способа подключения долговечный.

Питающий провод заводится в вытяжку и подключается к соответствующим клеммам. Никаких дополнительных соединений и никаких розеток.

Здесь также следует обратить внимание на то, что для подключения питающего провода придется разбирать сам корпус, а следовательно необходимо заранее уточнять не нарушатся ли в таком случае гарантия. К тому же это не всем под силу

Говоря о минусах, стоит понимать, что для подключения прибора, таким образом, придется покупать провода, групповой автомат и вызывать мастера для установки всех составляющих. В соотношении работы и стоимости, владельцу придется выложить немалую копейку на выполнение таких работ.

Вытяжка на кухне очень важна, благодаря ей в помещении очищается воздух, и выводится дым и копоть. Правильно установленная розетка и расположенная в нужном месте сможет не испортить общий вид комнаты и дома.

Похожие материалы на сайте:

• Как обозначается розетка и выключатель

Как закрепить вытяжки электропроводкой | Главная Руководства

Автор SF Gate Contributor Обновлено 4 августа 2021 г.

Хотя многие вытяжки поставляются с возможностью установки их либо как устройство, подключенное к шнуру и вилке, либо как проводное устройство, проводное подключение является предпочтительным методом. Это метод, одобренный всеми строительными нормами и применяемый всеми профессиональными монтажниками. Жесткая проводка вытяжки не особенно сложна, как показали вытяжки Pro Line Range, но требует тщательного планирования и упорядоченного выполнения этого плана. Хорошей новостью является то, что почти любой разбирающийся в инструментах человек может успешно выполнить эту работу. В вытяжках есть вентиляторы для рециркуляции кухонного воздуха, и The Home Depot рекомендует выбирать такую, которая достаточна для вашей кухни.

1. 1.

   Найдите удобную точку для подключения проводки вытяжки, например, к розетке кухонной столешницы. При установке вытяжки над газовой плитой наиболее удобной розеткой будет та, которая находится непосредственно за плитой, розетка на 110 вольт, к которой подключается газовая плита.

2. 2.

   Выключите автоматический выключатель, подающий электроэнергию на розетку, к которой вы будете подключаться. Убедитесь, что вы выключили правильный автоматический выключатель, поднеся бесконтактный тестер напряжения к прорезям в розетке. Тестер издаст громкий звуковой сигнал, если вы отключили не тот выключатель, и будет молчать, если цепь безопасна для работы.

3. 3.

   Снимите лицевую панель розетки и выверните два винта, крепящих розетку в коробке, с помощью отвертки Phillips. Осмотрите соединения проводки. Вы будете делать трехсторонние сращивания косичек с черным и белым проводами цепи.

4. 4.

   Найдите и отметьте место на стене, где будет крепиться вытяжка. Используйте электронный искатель стержней, чтобы убедиться, что вы не будете сверлить стержень стены, а затем просверлите 1-дюймовое отверстие в полости стены.

5. 5.

   Пропустите кусок кабеля Romex 12/2 с заземлением через отверстие и в коробку устройства, к которой вы будете подключаться. Обрежьте этот кабель так, чтобы он выступал на шесть-восемь дюймов из розетки и на 36 дюймов от стены на конце вытяжки.

6. 6.

   Снимите внешнюю оболочку кабеля в том месте, где он выходит из розетки, с помощью универсального ножа и снимите 3/4 дюйма изоляции с черного и белого изолированных проводов.

7. 7.

   Соедините провода косичкой, отрезав 6-дюймовые куски черного и проволочного провода от другого куска кабеля, удалив 3/4 дюйма с обоих концов этих проводов.

8. 8.

   С помощью длинногубцев сделайте петли на одном конце черной и белой косички.

9. 9.

   Удалите один из черных и один из белых проводов из розетки, ослабив винты клемм и вытащив провода из-под них.

10. 10.

    Отрежьте старые петли и снимите 3/4 дюйма изоляции.

11. 11.

    Соберите сращивания косичек. Держите зачищенные концы белых проводов рядом и навинтите пластиковую гайку. Повторите с черными проводами и оголенными проводами заземления.

12. 12.

    Подсоедините пигтейлы к розетке и установите розетку обратно в коробку.

13. 13.

    Закрепите другой конец кабеля в распределительной коробке на кожухе, затянув два зажимных винта.

14. 14.

    Подсоедините черный и белый провода кабеля к черному и белому проводам кожуха с помощью проволочных гаек. Подсоедините оголенный провод к винту заземления вытяжки.

15. 15.

    Закрепите кожух и верните автоматический выключатель во включенное положение.

    Вещи, которые вам понадобятся

    • Бесконтактный тестер напряжения

    • Отвертка Phillips

    • Электронный искатель шпилек

    • 3/8-дюймовый буровой драйвер

    • 1-дюймовый бит бухгалтерской бухты

    • 12/2 с заземленным кабелем Romex

    • отвертка

    • .

    • Стрипперры из проволоки

    • Long-Pliers

    • Проволочные гайки

Ссылки

• Pro Lines Range Hoods: как Hardwire A Range.0012
• The Home Depot: Как установить вытяжку

Электрика — Какие допустимые способы подключения кухонной вытяжки? (США)

TL;DR: подключите его к отдельной цепи или к цепи освещения, но не к цепи кухонной розетки.

Здесь вы можете подключить его к отдельной цепи (всегда работает, но занимает место на панели). ) или включить его в цепь освещения (всегда работает для вытяжек с проводным подключением, может работать для вытяжек со шнуром и вилкой, подробности узнайте у инспектора).

Подключение к цепи кухонной розетки не сработает

Розетка внутри шкафа и/или предположительно на высоте более 5,5 футов над землей полностью выходит за рамки NEC 210.52 из-за пунктов 3 и 4 в надлежащем NEC 210.52 :

210. 52 Розетки для жилых помещений. Этот раздел содержит требования к розеткам на 125 вольт, 15 и 20 ампер. Сосуды, требуемые настоящим разделом, должны быть в дополнение к любой емкости, которая:

(1) Часть светильника или прибора, или

(2) Управляется настенным выключателем в соответствии с 210.70(A)(1), Исключение № 1 или

(3) Расположены внутри шкафов или шкафов, или

(4) Расположен на высоте более 1,7 м (5 1∕2 фута) над полом

В результате размещение розетки вытяжки в цепи кухонной розетки будет нарушением NEC 210.52(B)(2), поскольку Исключение 2 не применяется к большинству вытяжек (вытяжка должна быть неотъемлемой частью диапазона для использования исключения):

(B) Мелкая бытовая техника.

(1) Обслуживаемые розетки. На кухне, в кладовой, комнате для завтрака, столовой или аналогичном помещении жилого помещения две или более 20-амперных ответвленных цепей для небольших бытовых приборов требуется 210. 11(C)(1), должны обслуживать все настенные и напольные розетки, подпадающие под действие 210.52(A), все розетки на столешнице закрыты 210.52(C) и розетки для холодильного оборудования.

Исключение № 1: В дополнение к обязательным сосудам, указанным 210.52, розетки с выключателем, питаемые от ответвления общего назначения цепь, как определено в 210.70(A)(1), Исключение № 1, должна быть разрешена.

Исключение № 2: В дополнение к обязательным сосудам, указанным 210.52, розетка для обслуживания конкретного прибора должна получать питание от отдельной ответвленной цепи с номинальным током 15 ампер или выше.

(2) Других выходов нет. Два или более мелких бытовых ответвления, указанные в 210.52(B)(1), не должны иметь других магазины.

Исключение № 1: Розетка, установленная исключительно для подачи электроэнергии на и поддержка электрических часов в любом из помещений, указанных в 210,52(В)(1).

Исключение № 2: Розетки, установленные для питания дополнительного оборудования и освещения газовых плит, духовок или кухонных плит, устанавливаемых на столешницу.

Подключение к розетке цепи освещения может работать, а может и не работать, ваш инспектор должен позвонить по этому телефону.

(4) Вытяжки. Допускается подключение вытяжек с помощью шнура и вилки с помощью гибкого шнура, обозначенного как подходящий. для использования на вытяжках в инструкции по установке производителя прибора, если все следующие условия встречаются:

(1) Гибкий шнур заканчивается заземляющим заглушка крепления.

Исключение: Перечисленный вытяжной шкаф с четкой маркировкой, указывающей на то, что он защищен системой двойной изоляции, не должен заканчиваться заземляющей вилкой.

(2) Длина шнура не менее 450 мм (18 дюймов) и не более 1,2 м (4 фута).

(3) Розетки расположены так, чтобы защищать от физических повреждение гибкого шнура.

(4) Розетка доступна.

(5) Розетка поставляется отдельным филиалом схема.

Однако, поскольку в NEC 422.16(B)(4) говорится, что «должно быть разрешено», это в основном означает, что инспектор должен разрешить использование вытяжного шкафа с подключением шнура и вилки, который соответствует заданным параметрам, но может разрешать тот, который выходит за его пределы; учитывая, что большинство бытовых вытяжек разумного размера потребляют менее 7,5 А, их использование в ответвленной цепи с другими устройствами не будет противоречить 210.23 (А):

(A) Отводные цепи на 15 и 20 ампер. 15- или 20-амперный ответвление цепи должно быть разрешено для питания осветительных приборов или другое утилизационное оборудование или их комбинация, и должны соответствовать 210.23(A)(1) и (A)(2).

Исключение: ответвления малых бытовых электроприборов, ответвление прачечной цепей и ответвлений ванных комнат, необходимых в жилых единицах по 210. 11(C)(1), (C)(2) и (C)(3) должны поставлять только сосуд розетки, указанные в этом разделе.

(1) Оборудование со шнуром и вилкой, не закрепленное в Место. Номинальная мощность любого незакрепленного утилизационного оборудования, подключенного к шнуру и вилке, не должна превышать 80 процентов от номинального тока ответвленной цепи.

(2) Закрепленное оборудование для утилизации. Общий рейтинг утилизационного оборудования, закрепленного на месте, кроме светильников, не должна превышать 50 процентов ампер ответвленной цепи рейтинг, где осветительные приборы, использование шнура и вилки оборудование, не закрепленное на месте, или и то, и другое, также поставляется.

Это означает, что подключение их к цепи освещения также является приемлемым вариантом, если ваша вытяжка поддерживает проводное подключение. Между прочим, если бы мне нужно было подключить вытяжку к цепи освещения с помощью шнура и вилки, я бы использовал одинарную розетку вместо двойной розетки — это ясно показывает, что это специальная розетка для одного прибора, а не универсальная розетка для подключения чего угодно.
