Где сделать розетку под вытяжку на кухне: Где делать розетку для вытяжки?

Где делать розетку для вытяжки?

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Основные виды кухонных вытяжек


В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.



Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.



а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.



Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.


Почему розетку для вытяжки удобнее всего сделать на высоте 110см


Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см



Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см



При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.



Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

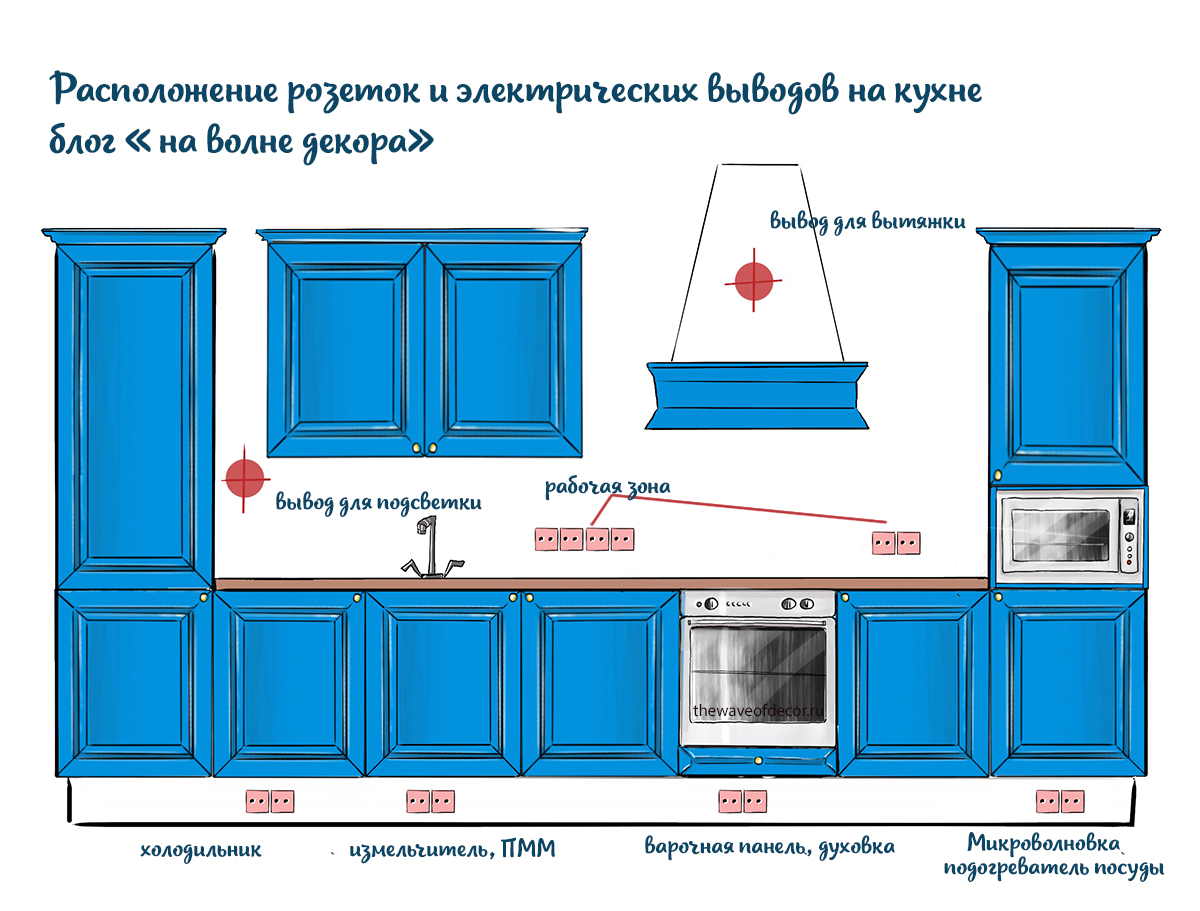

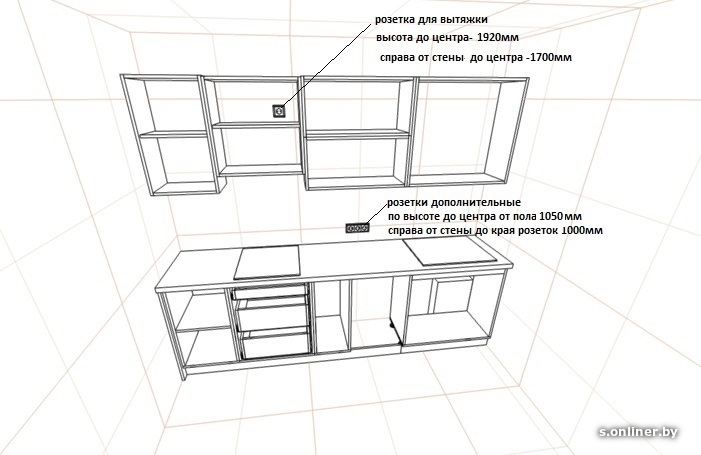

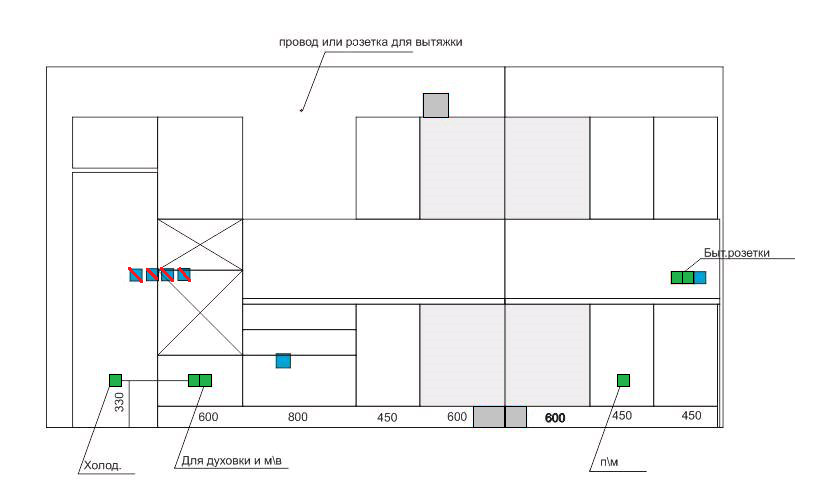

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.


Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола — 190см.


Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.



И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Если же вы знаете более универсальное место для розетки кухонной вытяжки, обязательно пишите в комментариях к статье, кроме того? оставляйте любые мнения, дополнения, вопросы или замечания по этой теме, буду рад ответить всем!

Где делать розетку для вытяжки в кухне

Где разместить розетку для подключения вытяжки?

Где сделать розетку для вытяжки? Такой вопрос неизбежно становится перед каждым из нас сразу после покупки этого в общем-то нехитрого устройства.

Ведь зачастую провода от самой вытяжки не хватит довести до розетки, расположенной около пола, да и выгладить это будет не очень красиво. А иногда это чудо техники и вовсе не имеет провода с розеткой и как его подключать неизвестно.

Дабы решить этот вопрос мы предлагаем несколько вариантов его решения, а вы сможете выбрать, какой способ подходит конкретно вам.

Содержание

  • Установка розетки для вытяжки
    • Размещение розетки под потолком
    • Размещение розетки внутри мебели
  • Подключение вытяжки без розеток
    • Подключение вытяжки от клеммника
    • Подключение вытяжки от отдельного автомата
  • Вывод

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

Правила размещения розеток на кухне

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

  • Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
  • Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
  • Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на видео.

  • Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
  • В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
  • Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
  • Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели

Итак:

  • Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
  • Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
  • При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На фото продемонстрировано подключение вытяжки от клеммника

  • На первый взгляд все выглядит очень просто. Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки. Это может потребоваться, например, для того, чтоб ее помыть.
  • Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
  • С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
  • Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Обратите внимание! Для данного типа подключения лучше выбирать клеммники имеющие крышку для скрытия находящихся под напряжением частей. В идеальном варианте можно найти клеммники с полностью закрытыми токоведущими частями.

Подключение вытяжки от отдельного автомата

Если вы так и не решились где размещать розетку для вытяжки, то последним возможным вариантом является ее подключение от отдельного автомата, установленного в квартирном групповом щитке.

Подключение вытяжки от отдельного автомата

Итак:

  • Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
  • Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
  • Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода — это полное несоответствие значению этого электроприбора.
  • А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
  • В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
  • Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Вывод

Как видите существует много вариантов где рaсположить розетку для вытяжки и, как и вовсе обойтись без нее. Какой из них выбрать решать вам. Но наиболее распространённым является размещение розетки под потолком. И не надо боятся непривычности данного размещения. В этом нет нечего опасного или запрещенного.

проводка — розетка GFCI в шкафу над вытяжкой под шкафом

Задавать вопрос

спросил

Изменено 6 лет, 3 месяца назад

Просмотрено 2к раз

Соответствует ли нормам установка розетки GFCI внутри кухонного шкафа над вытяжкой, и если да, то требует ли розетка какого-либо специального корпуса, и может ли шнур питания прибора просто лежать там, голый, на задней части шкафа, подключенного к розетке GFCI?

Мы купили в Интернете вытяжку под шкаф; он рекламировался как «должен быть жестко подключен». Мы заменяли тот, который был зашит. Однако, когда он прибыл, вместо разъемов для проводов в оплетке 12ga, которые можно было подключить к линии питания 12/2 с помощью проволочных гаек, у него был шнур с трехконтактной вилкой. Шнур имеет достаточно тонкий изолированный провод внутри оболочки, две жилы и заземление.

Оказывается, модель теперь поставляется со шнуром, и у компании больше нет моделей, требующих жесткого подключения. Клеммы проводки внутри вытяжки недоступны для покупателя, по крайней мере, без почти полной разборки устройства. Поэтому я не могу просто снять шнур и присоединить более толстый плетеный провод.

У меня есть возможность

а) вернуть его для возмещения или b) пропустить шнур вверх в шкаф наверху через отверстие диаметром 1 дюйм, просверленное в основании шкафа над отверстием вытяжки вытяжки, и подключить его к розетке GFCI, которая будет установлена ​​в шкафу прямо над ним. Линия подачи 12/2 вход в шкаф через отверстие, просверленное в задней стенке шкафа

  • электропроводка
  • кухни

3

Соответствует ли нормам установка розетки GFCI внутри кухонного шкафа над вытяжкой?
Да. Это обычное дело для микроволновых вытяжек, работающих за пределами диапазона, и, в более широком смысле, приемлемо и для более традиционных вытяжек.

Требуется ли для розетки какой-либо специальный корпус?
Нет. Подойдет стандартная электрическая коробка и декоративная пластина.

Может ли шнур питания устройства просто лежать там, голый, в задней части шкафа, подключенный к розетке GFCI?
Да. В комплект часто входит D-образная петля и винт для крепления дополнительного шнура к стене.

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

розетка — кухонная вытяжка установка электрической розетки

Я хочу заменить кухонную вытяжку под шкафом.

Старая вытяжка была с прямым проводом, а новый подключаемый.

У меня есть горячий, нейтральный и заземляющий провод под шкафом (справа от вентиляционного отверстия в стене на картинке). Горячий и нейтральный провода имеют достаточную длину, чтобы дотянуться до шкафа наверху, но оболочка romex недостаточно длинна.

Разрешено ли нормами прокладывать горячие и нейтральные провода без оболочки из ромекса в новую электрическую розетку, которую я устанавливаю внутри шкафа над текущим расположением проводов? Я бы также протянул заземляющий провод (через проволочную гайку и другой отрезок заземляющего провода) в электрическую коробку внутри шкафа?

Если это не разрешено, что я могу сделать?

  • электрика
  • розетка
  • вытяжка

1

Ножны должны войти в коробку. Вы также не можете иметь проволочные гайки вне коробки, поэтому вы не сможете удлинить землю, как вы описываете.

Предлагаю два ящика: один прямо там, где сейчас кабель, а второй в шкафу наверху. Затем запустить новый «Ромекс» из одной коробки в другую. На коробку за колпаком наденьте заглушку, а в шкафу – розетку. (Я настоятельно рекомендую металлический ящик для этой установки.)

В качестве альтернативы, где кабель выходит из кожуха? Вытяжка может иметь вариант жесткого подключения, который совпадает с вашим существующим кабелем в стене, и вы полностью удаляете шнур. Если это так, капот становится «коробкой». НО не придумывайте здесь решение; вы должны следовать инструкциям производителя, чтобы соответствовать коду.

Ящики нельзя «закапывать» в недоступных местах. Я не уверен, что установка коробки за капотом (как предлагает longneck) нарушит это или нет. Потребуется внимательно прочитать некоторые определения в кодексе, и даже тогда местный инспектор может не согласиться.

Тем не менее, ящик внутри шкафа, доступ к которому можно получить, открыв дверь, определенно разрешен.
