Схема подключения гидроаккумулятора к насосу в системе водоснабжения

Подключение гидроаккумулятора к погружному насосу

Подключение гидробака к поверхностному насосу

Подключение гидроаккумулятора и реле давления к глубинному насосу

Нюансы подключения гидроаккумулятора

Подключение гидроаккумулятора к скважине

Регулировка гидроаккумулятора при подключении

Установка двух гидроаккумуляторов на один насос

Давление в баке

Конструктивные особенности гидроаккумулятора

Функции гидроаккумулятора и его отличия от расширительного бака

Настройка реле давления для насосной станции

Подключение гидроаккумулятора к скважинному насосу

Коротко о главном

Если у Вас дом за городом, обычная самостоятельная система водоснабжения не решает полностью проблему.

Приборы должны работать безотказно во избежание быстрого выхода из строя, что может спровоцировать перебой поставки воды. Для наиболее оптимального решения проблемы нужно знать, как подсоединить гидроаккумулятор к насосу с блоком автоматики.

Разнообразие гидроемкостей

Схема подключения гидроаккумулятора к насосу в системе водоснабжения

Гидроемкости внешне схожи с расширительными резервуарами, однако назначение их разное. Гидроаккумуляторы предотвращают гидроудары и продлевают время функционирования системы водоснабжения.

Помимо этого, гидробак:

• регулирует запас жидкости, что очень выручает при отключении электроэнергии;
• снижает частотность включения насоса;
• помогает содержать постоянный натиск в системе.

Гидрорезервуар представляет из себя железный бак, оснащенный внутри мембраной, имеющей вид диафрагмы. Существуют как для горячей, так и для холодной воды.

Купить гидроаккумулятор, насос и другое необходимое оборудование для системы водоснабжения можно в нашем интернет-магазине.

Схема подключения

Монтаж допускается производить самостоятельно вместе с панелью автоматики и проводами. Также необходимы это:

• штуцер;
• манометр;
• прибор проверки натиска.

Обвязка скважинного насоса и гидроаккумулятора состоит из реле сухого хода, обратного вентиля в том случае, если его нет в помпе.

В случае использования в трубопроводе поверхностного агрегата выкачивания воды, логичнее и менее затратно купить насосную станцию, нежели встраивать все атрибуты своими силами по отдельности.

Схема насосной станции с гидроаккумулятором

Подключение гидроаккумулятора к погружному насосу

Эта схема подключения гидроаккумулятора к скважинному насосу имеет важное отличие – встраивание обратного вентиля. Благодаря этому снижается риск обратной утечки жидкости. Встроить такой вентиль важно еще до подключения остальных элементов магистрали.

Алгоритм подсоединения:

• определить глубину;
• опустить насос в скважину;
• прикрепить насос с помощью троса;
• подсоединить прибор натиска к трубе;
• подключить к штуцеру гидробак.

Обустройство скважины

Подключение гидробака к поверхностному насосу

Вода протекает через трубопровод, насос страивается непосредственно возле аккумулятора. Схема подключения насоса с гидроаккумулятором достаточно проста, однако имеет свои нюансы.

Перед тем, как подключить гидроаккумулятор к насосу, рассчитывают рабочий и минимальный натиск. Натиск зависит от масштабов системы.

Подключить гидроаккумулятор к насосу смело можно своими руками. Самое главное – четко следовать схеме и иметь необходимые материалы. А именно:

• шланг;
• трубы;
• фитинги;
• ниппель;
• укрепительная лента;
• необходимые краны.

Обязательно четко определить место, где будет установлен гидрорезервуар.

Гидробак подключен к поверхностному насосу

Подключение гидроаккумулятора и реле давления к глубинному насосу

Центральное водоснабжение иногда функционирует с перебоями, поэтому владельцы частных домов часто пользуются возможностью провести собственную систему поставки воды. Если скважину и колодец организуют специалисты, то установить автоматику и насос можно самостоятельно. Для этого нужно использовать необходимые материалы и действовать по алгоритму.

Домашняя система водоснабжения

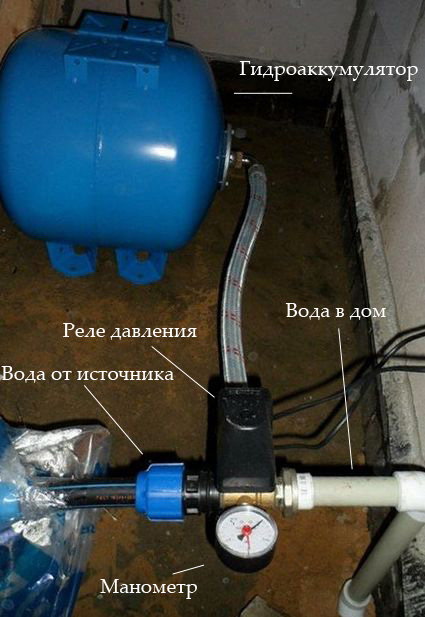

Схема подключения насоса с гидроаккумулятором и реле давления:

• Обвязать гидробак. Это предотвращает слабую плотность при соединениях с резьбой. Нужно использовать специальную уплотнительную ленту.
• Подвести реле давления. Лучше всего это делать при помощи американки. При необходимости такую систему легко разобрать и собрать обратно.
• Установить реле так, чтобы было видно сведения манометра.
• Укрепить манометр.
• Следующим действием будет сооружение колена паяльником, которое пригодится при подведении линии к датчику.
• Обеспечить наличие муфты и цангового зажима.
• Необходимо убедиться, что соединение выполнено качественно.

Нюансы подключения гидроаккумулятора

Подключение глубинного насоса к автоматике с гидроаккумулятором приведет к положительному результату без аварий, если следовать каждому пункту инструкции по установке оборудования. При выборе резервуара необходимо учитывать объем потребляемой воды. Также важно учитывать расположение главных узлов системы.

Подсоединение гидроаккумулятора

Внутри гидроаккумулятора установлена

мембрана, которая делит емкость на две части: в одной части будет воздух, в другой – вода. При выборе бака необходимо обратить внимание на его материал изготовления. При пользовании оборудованием следует учитывать, что требуется его периодическая замена.

Подключение гидроаккумулятора к скважине

Схема подключения гидроаккумулятора к погружному насосу простая: насос – обратный вентиль – гидроаккумулятор – устройство контроля натиска.

Схема подключения гидроаккумулятора

Еще один вариант, как подключить гидроаккумулятор к погружному насосу: насос – обратный вентиль – резервуар – дополнительный насос – гидробак – прибор контроля давления.

Такая схема позволяет снизить нагрузку на главный прибор накачивания воды, так как он работает без перебоев. Насос запускается и выключается вручную, но лучше установить автоматику.

Для такой схемы рекомендуется использовать вибрационные насосы из-за их надежности и простоты эксплуатации.

Регулировка гидроаккумулятора при подключении

После подключения гидроаккумулятора к насосу, его необходимо настроить. Понадобится реле, которое контролирует натиск. Показания можно зафиксировать с помощью манометра. Нужно обязательно отключить насос от питания. Вращайте клапан, отвечающий за давление в необходимом направлении. Запускайте насос и контролируйте натиск.

Установка двух гидроаккумуляторов на один насос

Некоторые пользователи при эксплуатации системы водоснабжения частного дома задаются вопросом относительно возможности установить второй резервуар на один насос. Использовать такую схему возможно. Второй гидроаккумулятор устанавливают параллельно, причем любого объема.

Плюс в том, что нет необходимости заново производить настройку всей сети поставки воды.

Алгоритм:

• к первому гидрорезервуару прикрутить тройник;
• получить вход от оснащения;
• прикрепить бак;
• проверить работу.

Вертикальный гидроаккумулятор представлен моделями различного объема

Давление в баке

Гидробак внутри поделен на две части – в одной находится воздух, а в другой вода. Стандартная показатель давления – 1,5 атмосферы. Натиск не зависит от объема резервуара.

Правильно отрегулировать давление воздуха в мембранном баке можно после просмотра видеоинструкции

Конструктивные особенности гидроаккумулятора

Частная магистраль водообеспечения подразумевает использование данного устройства. Конструктивные особенности резервуара:

• Конфигурация. Гидробаки можно поделить на два вида: горизонтальные и вертикальные.
• Колба. Она выполняет функцию накопителя воды и подачи в магистраль. Это способствует стабилизации давления.

Колба может быть выполнена из различного сырья. От сырья зависит способность к выдерживанию определенной температуры.

В частных хозяйствах часто используют вертикальные гидрорезервуары. Они более компактны, их можно вешать на стену, имеют специальные ножки для расположения на полу. Горизонтальные резервуары зачастую идут в комплекте с насосными станциями.

Вертикальная модель

Насосная станция

Функции гидроаккумулятора и его отличия от расширительного бака

Гидроаккумулятор выполняет следующие функции:

• Стабилизирует натиск в трубах. Если открыть несколько кранов одновременно – набор остается стандартный. Это продлевает службу многих бытовых приборов.
• С помощью гидробака насос служит гораздо дольше, чем без него. Уменьшается число включений и выключений.
• Вероятность гидроударов сводится к нулю.
• В случае с перебоями электроэнергии всегда есть запас воды, что не допускает сбоев в работе сантехнических приборов.

Горизонтальный гидроаккумулятор

Расширительный бак от гидроаккумулятора отличается материалом изготовления мембраны. Также они отличаются назначением: расширительный бак предназначен для системы отопления, гидроаккумулятор – для системы водоснабжения. Есть и универсальные модели, поэтому этот необходимо учитывать при покупке.

Подробно о характеристиках гидроаккумулятора для систем водоснабжения специалист рассказывает в видео

Расширительный бак

Настройка реле давления для насосной станции

Реле давления отвечает за автоматический запуск и выключение насосного агрегата. Натиск измеряется либо в атмосферах, либо в барах.

Первым делом необходимо определить давление воздуха в пустом резервуаре после отключения станции от сети. Данные будут отображены на манометре. Ниппель находится наверху бака, и прикрывается специальным колпачком. Наличие воздуха в резервуаре всегда обязательно. Давление необходимо периодически контролировать – это обеспечит долгую и бесперебойную работу насосной станции.

О настройке реле давления можно узнать при просмотре ролика

Схема подключения с поверхностным насосом

Подключение гидроаккумулятора к скважинному насосу

Чтобы выполнить подключение скважинного насоса к гидроаккумулятору, необходимо:

• опустить насос в скважину;
• закрепить трос оборудования;
• использовать пятивыводной штуцер для соединения всех элементов;
• настроить устройство контроля давления.

После процедуры подключения функционирование происходит таким образом:

• чем больше воды поступает в резервуар, тем больше становится натиск, как только оно достигнет максимальной точки – насос отключится сам, если присутствует автоматика;
• запасы воды позволяют использовать ее в период некоторого времени, и при использовании всей воды давление упадет, и насос снова запустится.

Знайте! Чем больше объем гидробака – тем больше запасов воды он может сделать, что важно при периодическом отключении электроэнергии.

В ролике подробно рассказывают о схемах подключения гидроаккумулятора

Коротко о главном

Многие владельцы загородных домов организуют автономную систему водоснабжения. Для ее правильной и безопасной работы необходима установка гидроаккумулятора. Важно не просто выбрать оборудование, но и уметь правильно его подключить к системе. Для этого может быть использована схема подключения скважинного насоса с гидроаккумулятором и реле давления или другой вариант схемы, например, для подключения поверхностного насоса. В процессе монтажа важно четко следовать инструкции, чтобы избежать ошибок.

Какой гидроаккумулятор и схему его подключения к насосу вы выбрали?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Установка гидроаккумулятора для систем водоснабжения

Техническое решение вопроса водоснабжения частного дома в большинстве случаев реализуется путем применения стандартных схем подключения, включающих традиционный набор оборудования. В основном для этого применяются стандартные насосные станции независимо от источника водоснабжения, просто для установщиков куда проще и легче установить готовый комплект оборудования без учета особенностей объекта и пожеланий владельца. Ну а уж если и возникают вопросы то в таком случае предлагается альтернативный вариант – установить станцию помощнее и соответственно подороже.

Проблемность такой установки, как правило, вскрывается не сразу, в процессе эксплуатации вскрываются недостатки, которые существенно сказываются на работе всей системы, один из которых – неправильная схема подключения гидроаккумулятора для систем водоснабжения.


Схемы подключения гидроаккумуляторов в систему водоснабжения частного дома

Для частного дома не имеющего подключения к централизованному водоснабжению альтернативой выступает устройство водопровода от индивидуального источника водоснабжения. Чаще всего это вариант монтажа системы с забором воды из колодца или индивидуальной скважины. При этом в классическом варианте в обязательном порядке должен присутствовать гидроаккумулятор, или по-другому мембранный бак, как основной элемент системы водопровода.

Суть установки гидроаккумулятора для систем водоснабжения индивидуального дома необходима:

• Обеспечение требуемого давления воды в системе водопровода;
• Сглаживание пиковых показателей давления внутри водопровода во время включения и работы насоса;
• Создания необходимого запаса воды, обеспечивающего экономный режим работы электрического насоса.

Для систем водоснабжения, основным источником запитки, которых выступает колодец с глубиной залегания водоносного горизонта до 5-7 метров наиболее рациональным и технически правильным будет установка насосной стации. Проще говоря, закачка воды в систему водоснабжения осуществляется при помощи поверхностного насоса, установленного в отапливаемом помещении. Насосная станция монтируется без дополнительных устройств и требований – подключается ввод трубопровода к входному фланцу станции и выход в систему водопровода к выходному.

Простота установки уже готового агрегата насосной станции позволяет установить ее самостоятельно практически любому, достаточно правильно следовать инструкции и правильно установить необходимые прокладки и резьбовые соединения. Гидроаккумулятор в насосной готовой насосной станции, как правило, выступает основой конструкции всех узлов оборудования и не требует специальных дополнительных устройств и подбора оборудования.

Однако, для правильного первого пуска и дальнейшей эксплуатации системы водоснабжения с наосом поверхностного типа необходимо:

• Установить бак гидроаккумулятора на прочное, жесткое основание;
• Проверить герметичность всех соединений и узлов;
• Проверить манометром давление в воздушной камере гидроаккумулятора.

После включения насоса и заполнения системы водой проверить давление на манометре насосной станции и отметить его наибольшее значение и значение, при котором начинает срабатывать блок управления для включения насоса.

В дальнейшем рекомендуется провести регулировку верхнего и нижнего пределов давления на блоке управления и в воздушной камере гидроаккумулятора, оно должно быть ниже, чем предел срабатывания блока управления насосной станции, разница показателей должна быть в пределах 0,2-1 бар и зависит от объема гидроаккумулятора.
Привести давление в воздушной камере к необходимому показателю можно при помощи обычного велосипедного насоса, нескольких качков поршня которого достаточно, чтобы довести показатели давления до необходимого уровня.

Для скважинных типов источников водоснабжения, когда используется погруженный насос, установка оборудования проводится путем подбора необходимых элементов и дальнейшей сборки и монтажа системы.

В таком варианте гидробаки для систем водоснабжения подбираются с учетом:

• Глубины водоносно горизонта;
• Мощности погруженного насоса;
• Расчетного потребления воды в максимальном и минимальном режиме потребления.

Учитывая, что погруженные скважинные насосы устанавливаются на значительной глубине – 10 метров и более, при монтаже системы водоснабжения предпочтение отдается гидробакам большого объема – от 50 литров вертикального типа. Подключение гидроаккумулятора проводится посредством установки в горловине бака специального штуцера, позволяющего установить кроме подвода трубопровода еще и блок управления, и манометр, для контроля давления в системе.

В такой компоновке оборудования не имеет большой роли, где именно устанавливать гидроаккумулирующий бак при погруженной системе установки насоса. Важным, здесь выступает момент, монтажа штуцера и удобства в дальнейшем проведения обслуживания всего комплекса оборудования.


Особенности установки горизонтальных гидроаккумуляторов

Одним из условий правильной установки гидробака для систем водоснабжения горизонтального типа выступает необходимость устройства мощного и твердого основания, способного выдержать не только массу гидроаккумулятора, но и вибрацию от работающего насоса. Для этого обычно используются монолитный железобетонный фундамент с установленными по размеру отверстий основания бака болтами или шпильками. Вторым вариантом крепления бака выступает использования анкерных болтов, надежно закрепляющих бак к полу.

Для небольших по размеру станций, от 30 до 50 литров допускается вариант настенного крепления. Для этого к стене крепится кронштейн, на который монтируется с помощью болтов гидроаккумулятор.

Не исключается возможность и нестандартного размещения водонапорной установки, когда гидроаккумулятор из состава насосной станции устанавливается отдельно, а насосная группа, установленная на отдельном креплении при помощи гибких армированных шлангов, присоединяется к штуцеру имеющего пять выходов.
В любом случае установка гидробака для систем водоснабжения горизонтального типа должна обеспечивать свободный доступ к воздушному клапану, блоку управления и манометру.

Установка гидробака вертикального типа

Гидроаккумуляторы вертикального типа, особенно большого объема, устанавливаются с учетом возможности проведения ремонтных работ по установке дополнительного оборудования. Так же как и для горизонтальных гидроаккумуляторов для гидроаккумулятора вертикального типа необходимо формирование устойчивого основания даже для небольших объемов баков.

Вторым существенным моментом, который необходимо учитывать при сборке схемы водоснабжения это применение специальных видов штуцеров, обеспечивающих установку всех элементов оборудования. Для манометра рекомендуется применять длинную ножку, чтобы показания шкалы считывались без проблем, а подсоединения трубопроводов требуют установки запорных кранов, для оперативного перекрытия всех направлений.

Вертикальные гидробаки большого объема, имеющие в верхней части манометры для контроля давления воздуха в газовой части резервуара размещаются с учетом установленного оборудования.

Особенным, для такого типа гидробаков является необходимость соблюдения вертикального положения оборудования, постоянные изменения объема мембранного резервуара, большая масса самого оборудования весьма требовательны к этому условию установки оборудования.



Материалы и инструменты, необходимые для установки гидроаккумуляторов

Монтаж оборудования с применением современных материалов не представляет большого труда и проводится в соответствии с условиями схемы подключения. Важным элементом этого процесса выступает точность подбора всех деталей, имеющих резьбовое соединение. Уплотнение резьбы штуцеров, переходников и трубопроводов производится ФУМ лентой и при затяжке не требует приложения больших усилий. Для трубопроводов из композитных материалов оптимальным решением при подключении гидроаккумулятора к системе водоснабжения выступает применение всех соединительных узлов и деталей одного производителя, обеспечивающих полную взаимозаменяемость.

При проведении монтажа гидроаккумулятора системы водоснабжения частного дома потребуются:

• Гаечные ключи;
• Нож;
• Пассатижи;
• Разводной ключ;
• Набор резиновых уплотнителей;
• Универсальный герметик;
• Ручной велосипедный или автомобильный насос;
• манометр.

Особенности схемы установки гидроаккумулятора и фильтрационной установки

Для получения качественной, пригодной для употребления воды в частных домах в систему водоснабжения часто как обязательный элемент устанавливается фильтрационная установка один или несколько фильтров. Различные по назначению и конструкции фильтры зачастую устанавливаются сразу после насосной группы. Такое расположение фильтров чаще всего встречается в системах с погруженным насосом. В случае, когда фильтрационная установка имеет несколько фильтров, прочные и надежные корпуса оборудования и фильтрационных элементов такой вариант установки допускается. Но долговременное работоспособное состояние такого варианта подключения для бытовых систем водоснабжения такая схема не подходит.

Рациональным и практичным выступает установка фильтров после накопительного бака. Накопительный бак позволяет существенно сгладить перепады давления в системе и обеспечить долговременную работу фильтров без опасности быть поврежденным в результате гидроудара.
В любом случае, какая бы схема подключения гидроаккумулятора в системе водоснабжения частного дома ни использовалась, гидроаккумуляторный бак выступает одним из главных элементов необходимых для установки.
​

Гидравлические аккумуляторы

Аккумуляторы устанавливаются в гидравлических системах с целью сохранения или накопления энергии и максимально эффективного сглаживания пульсаций. Это энергоаккумулирующие устройства. Они очень похожи на перезаряжаемые батареи, которые используются в электрических системах. Они накапливают и высвобождают энергию в виде жидкостей под давлением и широко используются для повышения эффективности гидравлической системы.

Аккумулятор представляет собой сосуд под давлением, в котором хранится сжатый газ (азот) и сжатая гидравлическая жидкость. Корпус или стенка этого сосуда изготовлена ​​из нержавеющей стали, титана, алюминия и армированных волокнистых композитов. Внутри имеется гибкий барьер для разделения сжатого газа или гидравлической жидкости.

Аккумуляторы используются в гидравлических контурах, что позволяет нам выбирать насосы с меньшей мощностью, чем требуется. Существует множество типов гидроаккумуляторов.

Хотите узнать больше об аккумуляторах, прочитайте эту статью до конца!



Рабочие состояния гидравлических аккумуляторов

Аккумуляторы используют сжимаемость газообразного азота, обеспечивая лучшую энергоэффективность, оглушающий шум и максимальную безопасность.

Интеграция или объединение аккумулятора с элементом гидравлического оборудования или любым другим механизмом, использующим жидкости, может привести к запуску накопления давления. Это может временно обеспечить большее количество жидкости или помочь поглощать вибрации или любые удары от труб.

Он также может впитываться, повышая общую производительность любого оборудования или машин, работающих с системой. Он также обещает энергоэффективность и бесшумную работу.

Следующая информация поможет вам понять структуру и режимы работы аккумуляторов баллонного типа.



Типы гидроаккумуляторов

Гидроаккумуляторы бывают трех различных типов, каждый из которых выполняет свою функцию.

1. Поршневой аккумулятор

Поршневой аккумулятор выглядит как гидравлический цилиндр, только без штока. Как и большинство аккумуляторов, поршневой аккумулятор имеет такие же элементы, как газовая секция, жидкостная секция и поршень, используемые для разделения двух секций. Этот аккумулятор является основным продуктом для хранения больших объемов, таких как 100 галлонов и более.

Эмуляторы имеют высокий и сильный поток. Давление полностью зависит от размера аккумулятора, но никогда не следует пытаться использовать поршневой аккумулятор для ударных применений. Поршневые аккумуляторы предназначены для работы в тяжелых условиях. Но они гораздо более чувствительны или подвержены загрязнению, которое может повредить уплотнения. И это также факт, что можно легко починить гидроаккумулятор, зафиксировав поршневые уплотнения.



2. Аккумулятор для мочевого пузыря

Аккумулятор для мочевого пузыря с большими портами способствует легкому сливу жидкости и защищает ваше устройство от всех видов грязи и загрязнений. Этот аккумулятор всегда монтируется или устанавливается вертикально, а иногда и горизонтально в приложениях с малым циклом.

Эти аккумуляторы баллонного типа разработаны с превосходным расчетом на соотношение давлений 4:1, чтобы защитить баллон от любых деформаций и деформации материала. Профессионалы считают баллонные аккумуляторы самыми лучшими, когда речь идет об устройствах общего назначения. И они доступны в широком диапазоне размеров. Благодаря хорошим характеристикам срабатывания они лучше всего подходят для ударных нагрузок.



3. Мембранный аккумулятор

Мембранные аккумуляторы работают так же, как баллонные аккумуляторы. Основное различие между баллонным аккумулятором и диафрагменным аккумулятором заключается в том, что в первом аккумуляторе вместо резинового баллона используется эластичная диафрагма. Эластичная диафрагма используется для разделения газовой и масляной секций. Лучшее в этих гидроаккумуляторах то, что они легкие, компактные и экономичные устройства, которые выдают небольшой расход и объем.

Этот аккумулятор может выдерживать большую степень сжатия или давления, обычно от 8:1 до 10:1, поскольку резиновый барьер не деформируется в той же степени, что и резиновый баллон. Помимо этого, мембранные аккумуляторы также обеспечивают большую гибкость монтажа и обычно не так чувствительны к загрязнению. Также такой тип гидроаккумулятора намного быстрее будет реагировать на изменение давления. Вот почему мембранные аккумуляторы лучше всего подходят для ударных применений.

Функции аккумулятора



1. Накопление энергии

Аккумуляторы широко используются в качестве дополнительного источника энергии. Система, в которой масло под давлением, сбрасываемое из аккумуляторов, используется для работы цилиндров, позволяет уменьшить размеры насосов, сократить их циклы и сохранить энергию.



2. Поглощение импульса

Вся жидкость под давлением, выходящая из насосов, имеет импульс. Импульсы создают шум или вибрации, которые могут привести к нестабильности или повреждению устройств. Использование аккумулятора может ослабить импульсы.



3. Поглощение удара

Быстрое закрытие клапанов или внезапные изменения нагрузки в гидравлическом контуре могут привести к ударному давлению в трубах, что затем может привести к шуму или повреждению этих труб или устройств. Использование аккумулятора может смягчить любой такой внутренний шок.



4. Компенсация теплового расширения

Изменения объема жидкости в результате изменений температуры в замкнутом контуре могут увеличить внутреннее давление. Аккумулятор можно использовать для смягчения любых таких колебаний давления.





Основные примеры использования



1. Гидравлические прессы

• Машины для литья под давлением
• Машины для литья под давлением
• Автомобильные тормозные системы
• Экскаваторы
• Машины для вибрационных испытаний
• Автоматические выключатели для трансформаторных подстанций
• Системы водоснабжения
• Домашние насосы
• Оборудование для металлургических заводов, электростанций и химических заводов
• Судовые двигатели



2. Станки

• Отбойные молотки для строительной техники
• Бетонные компрессоры
• Гидравлические подъемники
• Мощные распылители
• Водоочистные сооружения
• Оборудование для удаления накипи



3. Водопроводные трубы

• Оборудование для впрыска реактивного топлива
• Компрессоры грязе-водяные
• Трубопроводы



4. Котлы

• Водонагреватели под давлением
• Системы центрального отопления
• Системы пожаротушения





Использование аккумуляторов в строительной технике



1. Колесный погрузчик/экскаватор: пилотный контур

Оснащение пилотного контура гидроаккумулятором может сбросить избыточное гидравлическое давление из контура. Типы MUV и MU в основном используются в контрольных цепях. Они не такие дорогие и не имеют газового клапана. Но вы все равно можете измерить давление остаточного газа с помощью измерения точки перегиба.



2. Экскаватор: Отбойный молоток

Влияние гидравлического давления гидроаккумулятора на увеличение скорости ударного поршня зависит от типа используемого прерывателя. Кроме того, аккумуляторы поглощают все виды гидравлических вибраций и пульсаций, особенно при использовании гидромолота. Он успешно гасит всю нагрузку на гидравлическое оборудование и продлевает срок службы соответствующего оборудования.



3. Колесный погрузчик

Аккумулятор известен своей способностью значительно снижать низкочастотные вибрации, такие как подпрыгивание и качка, которые часто возникают из-за неровностей дорожного покрытия. Аккумулятор помогает достичь невероятных характеристик вождения и значительно снижает утомляемость оператора. Датчик скорости автомобиля и контроллер управляют аккумулятором, демонстрируя оптимальное подавление пульсаций. Он срабатывает автоматически при увеличении скорости и автоматически отключается при движении на более низкой скорости. Следовательно, это убережет вас от хлопот при переключении.



4. Кран повышенной проходимости/самосвал: Подвеска Если вы используете гидроаккумулятор поршневого типа для контура гидропневматической подвески, это позволяет управлять автомобилем лучше, комфортнее и плавнее даже на неровных дорогах.



5. Сваебойная машинаИз-за смены гидравлической жидкости в зажимной части замкнутого контура давление будет продолжать колебаться. Чтобы уменьшить такие изменения или колебания давления, рекомендуется использовать гидроаккумулятор.



6. Вилочный погрузчик: аккумулятор для поглощения ударовИспользование аккумулятора поможет вашему автомобилю поглощать удары и вибрации от любого типа дорожного покрытия. Помимо этого, он также снижает общую нагрузку на оператора, повышает безопасность, повышает эффективность работы и устраняет ненужный и нежелательный шум!



7. Вилочный погрузчик: Аккумулятор системы экстренного торможенияВеличина гидравлического давления, которую накапливает аккумулятор, также может использоваться в тормозном контуре для максимального увеличения тормозной мощности автомобиля. Не только это, это также может быть использовано для устранения колебаний тормозного пути, вызванных нагрузкой. Опять же, есть преимущества использования пористого материала с низким содержанием газа со стандартной низкотемпературной гибкостью для камеры. Его можно использовать как морозильник или холодильник и даже использовать на открытом воздухе при комнатной температуре.



Заключение

Теперь, когда вы прочитали эту статью, я надеюсь, что эта статья помогла вам найти ответ, который вы искали! Как вы уже читали, аккумуляторы действуют как накопители и хранят энергию! Зарезервированная энергия используется для дополнения основной системы в случае аварии или отсутствия электроэнергии.

Кроме того, аккумулятор значительно улучшает вашу гидравлическую систему, развивает время отклика, отсекает нежелательные пульсации, удары, вибрации и т.п.! В общем, гидроаккумуляторы защищают вашу гидравлическую систему от загрязнения и делают ее пригодной для использования!



О NOK

NOK Аккумуляторы оказались очень популярными среди многих клиентов, поскольку они очень надежны благодаря широкому модельному ряду, поддерживаемому первоклассными резиновыми материалами, уплотнениями и технологиями обработки, которые были разработаны с учетом окружающей среды. внимание и соответствуют стандарту ISO14000.



Свяжитесь с нами для получения дополнительной информации об аккумуляторе по адресу [email protected] или просто нажмите кнопку ниже, чтобы отправить нам свой запрос.







Гидроаккумулятор с газом в качестве сжимаемой среды аккумулятор, состоящий из предварительно заряженной газовой камеры и жидкостной камеры. Жидкостная камера подключается к гидравлической системе. Камеры разделены диафрагмой, поршнем или чем-либо еще. своеобразная диафрагма.

Когда давление жидкости на входе в гидроаккумулятор становится больше предварительного заряда давление, жидкость поступает в аккумулятор и сжимает газ, накапливая гидравлическую энергию. А снижение давления жидкости вызывает декомпрессию газа и выброс хранящейся жидкости в систему.

При типовых операциях давление в газовой камере равно давлению в жидкостная камера. Однако, если давление на входе в аккумулятор падает ниже предзаряда давления газовая камера становится изолированной от системы. В этой ситуации жидкость камера пуста, а давление в газовой камере остается постоянным и равным предварительное давление. Давление на входе в гидроаккумулятор зависит от гидравлической системы. к которому подключен аккумулятор. Если давление на входе в гидроаккумулятор достигает давление предварительной зарядки или выше, жидкость снова поступает в аккумулятор.

Движение сепаратора между жидкостной камерой и газовой камерой ограничено два жестких упора, которые ограничивают расширение и сжатие объема жидкости. Объем жидкости ограничивается, когда камера для жидкости заполнена и когда камера для жидкости пуста. Трудно упоры моделируются с конечной жесткостью и демпфированием. Это означает, что возможно для объем жидкости становится отрицательным или превышает емкость жидкостной камеры, в зависимости от значения коэффициента жесткости жесткости и давления на входе в гидроаккумулятор.

На схеме изображен газонаполненный аккумулятор. Вертикальный разделитель делит сумму объем аккумулятора, V _T , в камеру жидкости на слева и газовая камера справа. Расстояние между левой стороной и разделитель определяет объем жидкости, V _F . Расстояние между правой стороной и сепаратором определяет объем газа, V _T – В _Ф . Емкость жидкостной камеры, В _С , меньше общего объема аккумулятора, V _T , поэтому что объем газа никогда не становится равным нулю.

Блок моделирует жесткое контактное давление остановки с условием жесткости и условием демпфирования. Соотношение давления газа и объема газа между текущим состоянием и состояние предварительной зарядки определяется соотношением политропы, при этом давление уравновешивается в сепаратор

(pG+pA)(VT-VF)k=(ppr+pA)VTk

pF=pG+pHS

VC=VT-Vdead

pHS={KS(VF-VC)+KdqF+(VF- VC)if VF≥VCKSVF−KdqF−VFif VF≤00otherwise

qF+={qFif qF≥00otherwise

qF−={qFif qF≤00otherwise

where:

V T	Общий объем аккумулятора, включая камеру для жидкости и газа камера
V F	Volume of fluid in the accumulator
V init	Initial volume of fluid in the accumulator
V C	Fluid chamber capacity, which is the разница между общим объемом аккумулятора и мертвый объем газовой камеры
V мертвый	мертвый объем газовой камеры, который представляет собой небольшую часть оставшейся газовой камеры заполняется газом, когда жидкостная камера находится на уровне
p F	Давление жидкости (манометр) в жидкостной камере, равное давлению при the accumulator inlet
p pr	Pressure (gauge) in the gas chamber when the fluid chamber is empty
p A	Atmospheric pressure
p G	Давление газа (манометр) в газовой камере
p HS	Hard-stop contact pressure
K s	Hard-stop stiffness coefficient
K d	Hard-stop damping коэффициент
k	Коэффициент удельной теплоемкости (показатель адиабаты)
q F	Жидкость течет в аккумулятор, если скорость потока положительна. аккумулятор

Расход в аккумулятор равен скорости изменения объема жидкости:

qF=dVFdt.

При t = 0, начальное условие V _F = V _init , где V _init — это значение, которое вы присваивается параметру Начальный объем жидкости .

Переменные

Чтобы установить приоритет и начальные целевые значения для переменных блока перед моделированием, используйте Initial Targets раздел в диалоговом окне блока или Инспектор имущества. Для получения дополнительной информации смотрите Приоритет Задания и Начальную Цель для Переменных Блока.

Номинальные значения позволяют указать ожидаемую величину переменной в модели. Использование масштабирования системы на основе номинальных значений повышает надежность моделирования. Номинальный значения могут поступать из разных источников, одним из которых является номинальное значение .
