Гидрострелка фото: принцип работы, назначение и расчеты

принцип работы, назначение и расчеты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Содержание

• 1 Зачем нужна гидрострелка в системе отопления?
• 2 Устройство гидрострелки отопления
• 3 Дополнительные функции гидрострелок
• 4 Принцип работы гидрострелки в системе отопления частного дома
• 5 Методы расчета гидрострелки в системе отопления частного дома
• 6 Совмещение коллектора отопления с гидрострелкой

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто.

Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

• разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
• узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
• параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
• коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

• оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
• узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
• подмес сохраняет постоянный объем котловой воды;
• при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
• полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
• дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

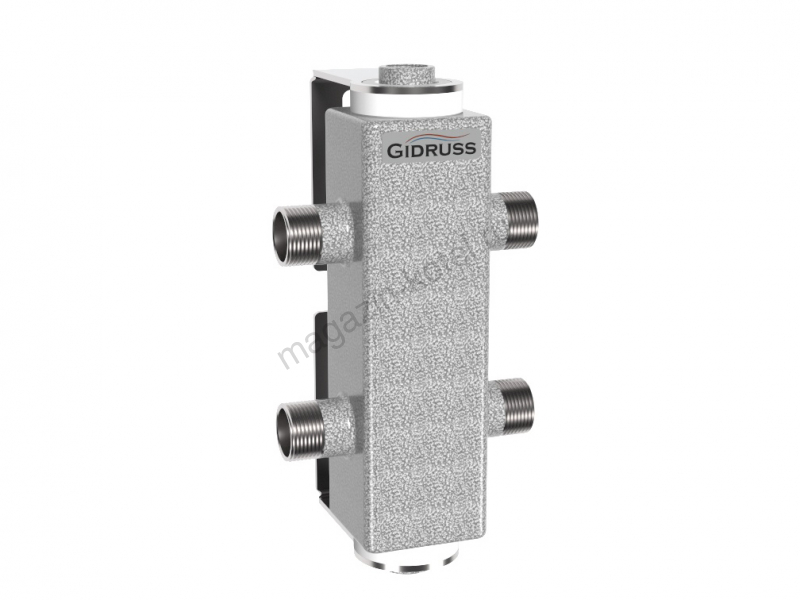

Гидравлическая стрелка «Meibes»

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

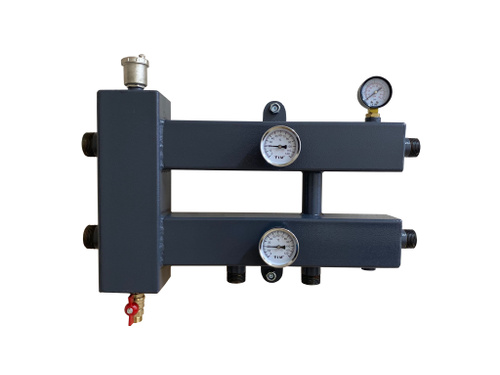

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

• Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

• Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

• Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру.
  Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

• Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

• Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

• Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Обозначение	Расшифровка символа	Единица измерения
D	Диаметр корпуса гидрострелки	мм
d	Диаметр патрубка	мм
P	Максимальная мощность, которой обладает котел (паспортные данные котла)	кВт
G	Максимальный проток (пропускная способность, расход) через гидроразделитель за час	м3/час
π	Постоянное значение (3,14)
ω	Максимальная вертикальная скорость теплоносителя через разделитель (0,2)	м/сек
ΔT	Разница температур подачи — обратки (паспортные данные котла)	°C
C	Теплоемкость воды (относительная единица)	Вт/(кг°C)
V	Скорость теплоносителя через вторичные контуры	м/с
Q	Максимальный расход в контуре потребителя	м3/ч



Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

• Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

• Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м

2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

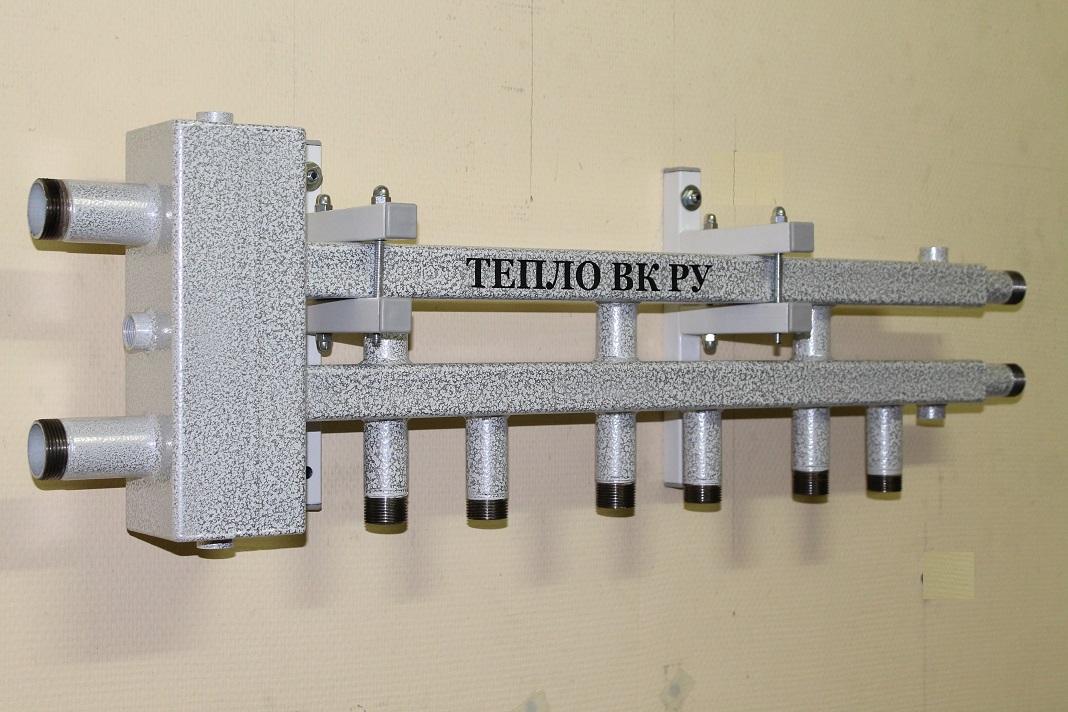

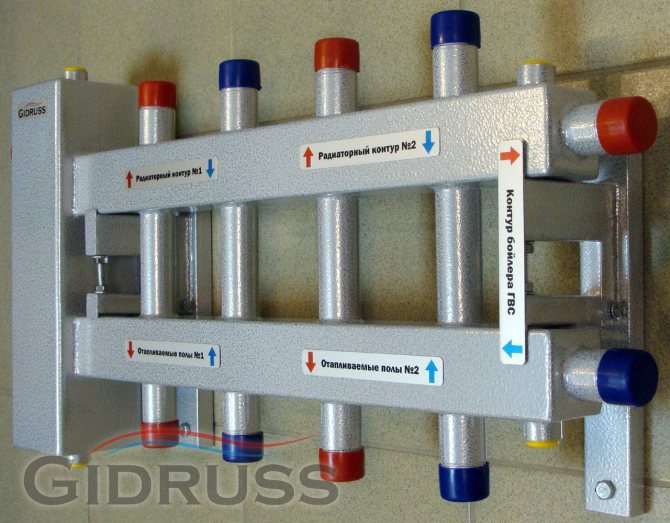

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Чем лучше делать гидроизоляцию ванной?

• Раствором из сухой смеси
• Обмазочными материалами
• Полимерной пастой
• Оклеечными материалами
• А что это?

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Знаете ли вы, каким заполнителем удешевить раствор, если бюджет строительства невелик? Тест

ПРОЙТИ ТЕСТ

принцип работы, назначение и расчеты, монтаж

Владельцам индивидуальных домов при организации системы теплоснабжения знакомо понятие разбалансировки после присоединения контуров к котлу. Для выравнивания давления и уменьшения его на котельное оборудование устанавливается гидрострелка. Принцип работы, назначение и расчеты мы разберем в сегодняшнем обзоре.

Гидроразделитель в системе теплоснабжения

Читайте в статье

• 1 Понятие гидрострелки
• 2 Гидрострелка: принцип работы назначение и расчеты
  • 2.1 Основные функции
  • 2.2 Дополнительные функции
• 3 Устройство гидрострелки
• 4 Принцип работы гидравлического разделителя
• 5 Конструкции гидрострелок
• 6 Гидрострелка для нескольких контуров
• 7 Расчет гидрострелки для отопления
  • 7. 1 Методика расчета по мощности котла
    • 7.1.1 Калькулятор расчета гидрострелки по мощности котла
  • 7.2 Методика расчета по производительности насосов
    • 7.2.1 Калькулятор расчета гидрострелки по мощности котла
• 8 Совмещение коллектора отопления с гидрострелкой
• 9 Где можно купить гидрострелку для отопления: производители и цены
• 10 Схема изготовления гидрострелки для отопления своими руками
• 11 Особенности монтажа гидрострелки
• 12 Заключение

Понятие гидрострелки

В профессиональной среде можно встретить иные названия гидрострелки:

• гидравлический или термогидравлическийразделитель;
• анулоид.

Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.

Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Важно! При наличии контура теплогенератора снижается или исключается влияние контура общей системы на теплогенератор.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

• потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
• поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
• поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

Устройство гидрострелки

Термогидравлический разделитель – это труба, дополненная вваренными в корпус 4-мя патрубками. Это наиболее распространенная модель. Количество патрубков может быть увеличено в зависимости от оснащения системы отопления.

Гидравлический разделитель может быть круглой или прямоугольной формы. Принцип работы практически не отличается между собой. Прямоугольная форма выглядит лучше. Круглая — больше подойдет с точки зрения организации гидравлики. Но в основном, форма практически не влияет на организацию функционирования системы.

Дополнительно, в состав гидрострелки могут быть включены:

• фильтры;
• сепараторы воздуха с отведением воздушных масс;
• краны;
• трехходовые клапаны с элементами терморегулирования, которые препятствуют попаданию холодной воды в обратку контура котла;
• дополнительная теплоизоляция;
• шламоуловитель;
• термометр;
• манометр.

Корпус гидравлического разделителя может быть выполнен из низкоуглеродистой, нержавеющей стали или меди. Выпускают также гидрострелку из полипропилена. Дополнительно ее обрабатывают специальными антикоррозийными составами и теплоизолируют при необходимости.

Это следует знать! Гидроразделители из полимера можно использовать для отопительной системы, которую обслуживает котельное оборудование мощностью 13-35 кВт. Их нельзя применять для оборудования, работающего на твердых видах топлива.

Устройство гидрострелки

Принцип работы гидравлического разделителя

Устройство анулоида предельно просто. Это небольшая часть трубы, на срезе имеющая вид квадрата.Система теплоснабжения распределяется на большой и малый контуры. В составе малого контура – котельное оборудование и гидроразделитель. В состав большого включается потребитель – система теплоснабжения.

Когда потребление тепла в котельном оборудовании равно его генерации, в гидрострелке направление жидкости идет по горизонтали. В случае отклонения в генерации/расходе, теплоноситель попадает в малый контур, что увеличивает температуру перед котельным оборудованием. Котел автоматически отключается, при этом теплоноситель продолжает движение до снижения температуры. После чего котельное оборудование включается вновь.

Теперь мы знаем, что такое гидрострелка в системе отопления. Она обеспечивает равномерность теплопотоков в контурах, гарантируя их независимое функционирование.

Принцип подключения контуров через гидрострелку

Конструкции гидрострелок

В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.

Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.

Рассмотрим основные конструкции гидравлических разделителей:

Фото	Типы конструкций
	Классический – функционирует по правилу«3D» (трех диаметров). На схеме указаны внутренние диаметры и проход, не зависимо от толщины стенок корпуса.
	Чередующиеся патрубки. Принято считать, что расположение в виде ступеньки вниз улучшает сепарацию газов, при этом ступенька вверх улучшает отделение твердых взвесей.
	Горизонтальный вариант расположения гидрострелки с разным расположением патрубков.
	Гидрострелка в виде решетки. В быту можно встретить конструкцию из секций радиатора отопления. Такая система нуждается в дополнительном утеплении во избежание теплопотерь.

Гидрострелка для нескольких контуров

Использование гидрострелки необходимо при наличии нескольких контуров.Это может быть одним из обязательных условий производителя для предоставления гарантийных обязательств на котельную установку и монтажные работы.

В частных домах площадью более 200 кв.м, в которых налажено функционирование нескольких контуров (теплые полы, ванные комнаты, кухня), использование гидравлического разделителя увеличит срок эксплуатации котельного и насосного оборудования. Кроме того, сделает их функционирование более плавным, а значит экономичным.

Гидрострелка для системы из трех контуров

Расчет гидрострелки для отопления

Производители выпускают гидроразделители, рассчитанные на конкретную мощность системы теплоснабжения. Для самостоятельного изготовления несложного устройства необходимо рассчитать основные значения и составить своими руками чертежи гидрострелки.

Методика расчета по мощности котла

Для расчета потребуется единственное значение – диаметр патрубка или разделителя. Все остальные параметры отталкиваются от этого значения.

Произведем расчет для гидрострелкипо правилутрех диаметров. Данные необходимо брать из паспорта на котельное оборудование.

π – 3,14.

Параметр	Характеристика	Единица измерения
D	диаметр разделителя	мм
d	диаметр патрубка	мм
G	пропускная способность гидроразделителя в системе отопления за один час	м³/час
Ω	скорость потока(максимальная величина) через гидроразвязку	м/с
Q	расход (максимальный ) в контуре теплосистемы потребителя	м³/час

Для облегчения расчетов нашей командой был разработан специальный калькулятор.

Калькулятор расчета гидрострелки по мощности котла



Методика расчета по производительности насосов

Можно выполнить расчет исходя из производительности насосного оборудования. Для данного метода исходные параметры насосов в контурах котельного оборудования и всей отопительной системы.

Расчет необходимо выполнить для того, чтобы не перегрузить насосное оборудование котельной установки при обеспечении необходимого расхода потоков по всем контурам. Иными словами, общая производительность всех насосов системы выше показателя насосного оборудования, обеспечивающего движение теплоносителя через отельное оборудование.

D=2×√ ((∑Qот–Qкот) / (π×V)), где

Параметр	Характеристика	Единица измерения
Qот	производительность насосного оборудования на всех контурах системы теплоснабжения	м³/час
Qкот	производительность насосного оборудования  в малом контуре	м³/час
V	скорость теплоносителя	м/с

Для этого варианта также предусмотрен свой калькулятор.

Калькулятор расчета гидрострелки по мощности котла



Совмещение коллектора отопления с гидрострелкой

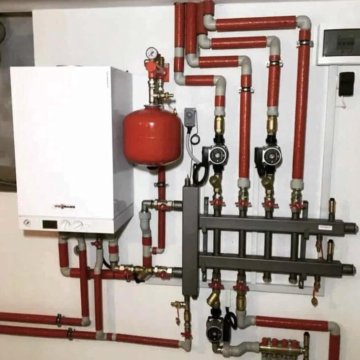

Для обогрева домов с небольшой площадью используют котел со встроенным насосным оборудованием. Контуры отопительной системы подключаются через гидравлическую стрелку.

В домах с площадью от 150 квадратных метров подключение контуров производится через гребенку, которая обеспечивает техобслуживание и эксплуатацию систем.

Монтаж коллектора производится после емкостного гидравлического разделителя. Распределительный коллектор состоит из 2 независимых друг от друга частей, которые объединены перемычками. Патрубки врезаются попарно исходя из количества вторичных контурных систем.

Все запорные и регулирующие элементы отопительной системе устанавливаются в 1 месте. Благодаря увеличенному диаметру распределительного коллектора, обеспечивается равномерный расход теплоносителя между всеми контурами.

Коллектор совместно с гидроразделителем образует единую гидравлическую систему-модуль.

Важно! Регулирующая арматура полностью обеспечивает максимальный поток и напор теплоносителя на всех контурах. Балансировка помогает добиваться расчетных показателей движения потока.

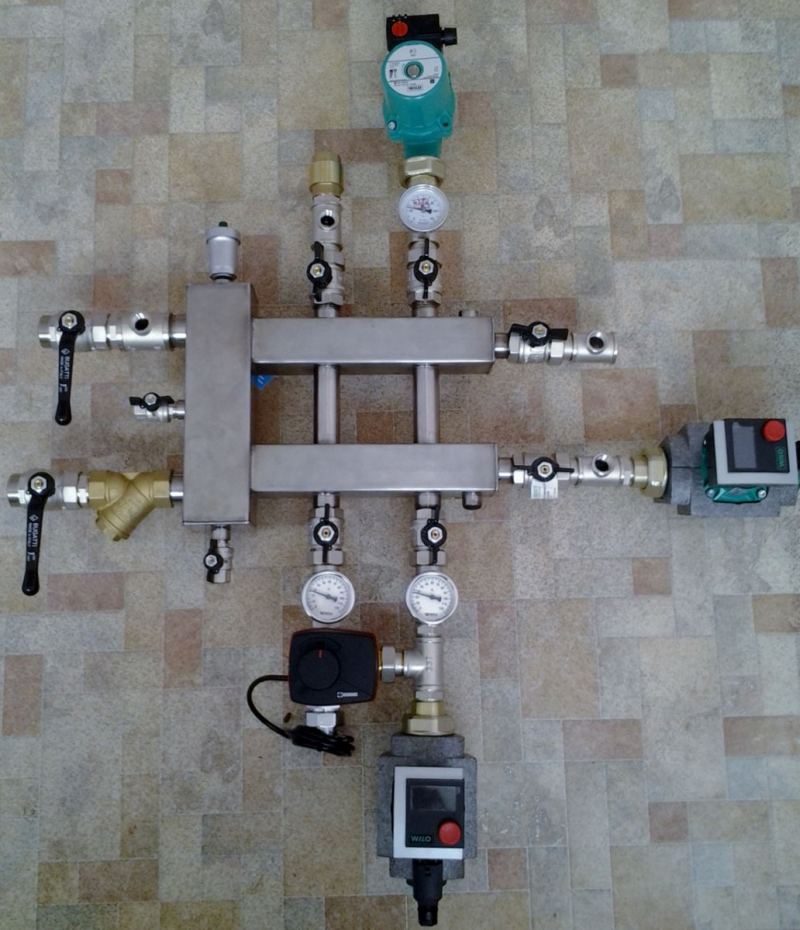

Стандартный коллектор с гидроразделителем

Где можно купить гидрострелку для отопления: производители и цены

Чтобы определиться, покупать гидрострелку с коллектором или изготовить гидроразделитель своими руками, предлагаем небольшой обзор производителей и ориентировочные цены на рынке аналогичных товаров России.

Фото	Наименование гидрострелки	Произво дитель/ торговая марка	Основные преимущества	Средняя цена (по состоянию на декабрь 2017), руб
	Гирострелка «ST-35»	ООО «2Б-Групп» / «Sintek»	Для оборудования мощностью до 35 кВт и домов площадью не более 300 кв.м	2 700
	Гидрострелка с коллектором «STK-3»		Для объектов площадью до 500 м² с распределением на 3 контура	6 700
	Распределительный модуль «ЕСО 3 DN20»	Германия / «Huch EnTEC»	Для оборудования мощностью до 55 кВт, с распределением на 3 контура	13 154
	Гидрострелка «МНК 32»	Германия / «Meibes»	3 м³/час, 85 кВт, Ду 32, сепарация воздуха,шламоуловитель, опционально — магнитные уловители металлических частиц.	13 595

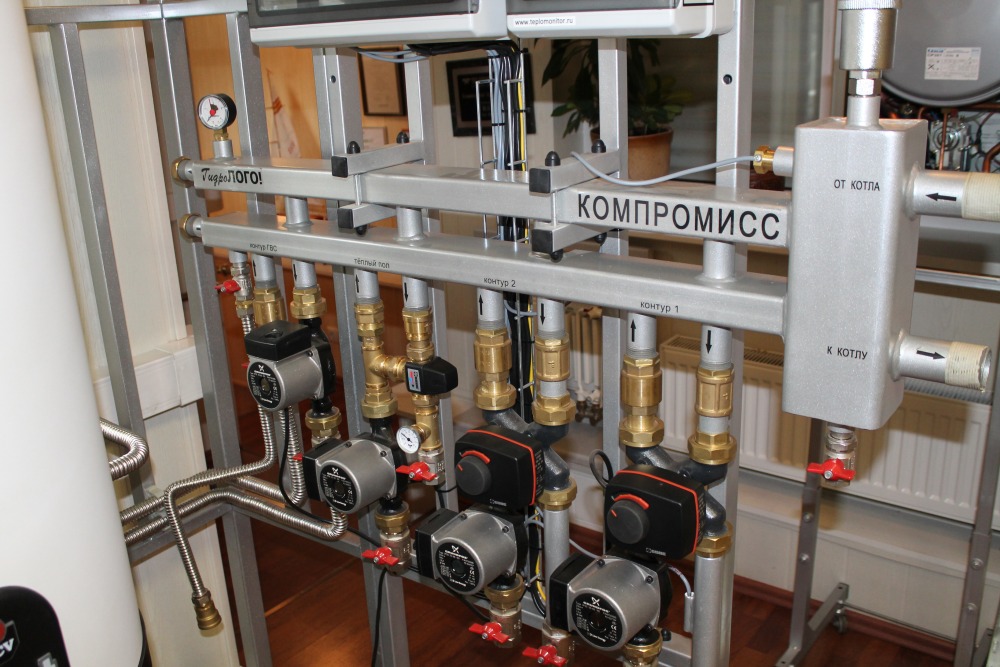

Гидроразделитель с коллектором в системе теплоснабжения жилого дома

Схема изготовления гидрострелки для отопления своими руками

Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.

Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:

Фото	Описание работ
	Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами,  болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску.
	Отрезаем кусок трубы квадратного сечения размером 900 мм.
	Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе.
	Отверстия расширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра.
	Готовые отверстия в трубе.
	Привариваем стальные муфты к шайбам
	На данном этапе муфты с заглушками необходимо зачистить.
	Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить.
	К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить.
	По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы.
	После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя.

Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:

Watch this video on YouTube

Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.

Схема гидравлического разделителя

Особенности монтажа гидрострелки

Гидрострелку устанавливают за котлом, при наличии коллектора – перед ним. Патрубки подключают при помощи фланцев или резьб в следующем порядке: на одной стороне разделителя их подсоединяют к выходам в порядке 1, 2, 3, на противоположной стороне в зеркальном порядке 3, 2, 1. Это не догма, в зависимости от условий расположение трубной развязки может меняться.

Наиболее часто применяется вертикальный распределитель. Это наиболее удачное расположение для отсеивания водных потоков от взвесей. Если требуют условия, его расположить можно и горизонтально.

Для крепления небольших моделей могут использоваться кронштейны. Гидрострелки с большим весом размешают на полу или подставке, чтобы не перегружать систему трубопровода.

Монтаж гидроразделителя в частном доме

Заключение

Итак, теперь вы знаете, что это такое: гидравлическая стрелка. В подведении итогов, можно отметить основные ее достоинства. Она надежно защищает теплообменник из чугуна от тепловых и гидроударов, упрощается подбор насосного оборудования, все оборудование работает в штатном режиме. Система отопления сбалансирована, работа контуров не влияет друг на друга.

И напоследок посмотрите видеообзоры устройства, назначения и функционирования гидрострелки:

Watch this video on YouTube

Watch this video on YouTube

Блог GunSkins | Hydro Dipping vs GunSkins Camo Wrap

Существует более одного способа освежевать еду, то есть оружие. Мы рассмотрим два очень популярных метода нанесения камуфляжного покрытия на винтовку, дробовик или пистолет. Первый называется гидропокрытием и представляет собой процесс, основанный на использовании водорастворимой пленки. Второй способ — использование комплекта камуфляжной пленки GunSkins. Это включает в себя нанесение винила с высокими эксплуатационными характеристиками. Оба метода предлагают решение для полной маскировки. Но они сильно отличаются друг от друга, когда дело доходит до подхода «Сделай сам». Возможно, важно рассмотреть плюсы и минусы каждого метода, если вы планируете камуфляж для своего огнестрельного оружия.

СРАВНЕНИЕ И СОПОСТАВЛЕНИЕ

Гидропогружение	Скины для оружия
Стоимость: $100-400.	Стоимость: 15–65 долларов США.
Применение Поверхности: дерево, пластик, металл, стекло, композит. .. Пока объект можно погружать в воду.	Применение Поверхности: дерево, пластик, металл, стекло, композит…
Установка: Сделай сам. Требуется специальное оборудование, химикаты и приблизительно 8 часов.	Установка: Простая установка своими руками. Около 2 часов
Постоянный: можно удалить с помощью профессиональной дробеструйной обработки.	Съемный: Не влияет на поверхность оружия.
Отделка: Прочный матовый прозрачный слой.	Отделка: прочный матовый ламинат.
Долговечность: 10+ лет.	Долговечность: 5+ лет.

КАМУФЛЯЖ HYDRO DIPPING

Hydro Dipping имеет много названий. Ее также называют гидрографикой, иммерсионной печатью или печатью с переносом воды. Как бы вы это ни называли, ясно, что в этой практике задействована вода. Этот метод нанесения камуфляжа на поверхности не ограничивается оружием, его можно применить к любому объекту, если он погружной. Это включает в себя пластик, стекловолокно, дерево, керамику и металл.

Сначала необходимо очистить и обработать пистолет. На пистолет наносится спрей для базового покрытия, чтобы графика прилипала к нему с максимальной адгезией. Затем камуфляжный рисунок кладется на поверхность большого чана с водой. На пленку нанесена глубокая печать, аналогичная офсетной печати, используемой для газет. Поскольку рисунок напечатан на водорастворимой пленке из поливинилового спирта, он может раствориться при распылении химического реагента. Это также активирует материал для склеивания.

В этот момент орудие опущено в воду через маскировочную пленку. Узор обвивает поверхность пистолета. Пистолет может потребоваться окунуть более одного раза, чтобы покрыть всю поверхность. Наконец, выньте пистолет из воды и нанесите слой финишного раствора для защиты только что нанесенного рисунка. Это создает очень профессионально выглядящее, равномерно распределенное камуфляжное покрытие, которое выглядит так, как будто оружие было изготовлено с учетом дизайна с самого начала. Каждая щель, гайка и угол покрыты камуфляжем.

КАМУФЛЯЖНАЯ ПОКРЫТИЕ GUNSKINS

Камуфляжные комплекты GunSkins изготовлены из эластичного винила с высокими эксплуатационными характеристиками. Они на 100% водонепроницаемы и очень прочны. Эти наборы для самостоятельной сборки включают в себя нанесение предварительно вырезанных деталей на поверхность оружия, а затем их установку на место с помощью тепла.

 Материал GunSkins не просто меняет цвет поверхности, он добавляет слой материала, который помогает противостоять износу при повседневном использовании. GunSkins возьмет на себя это обращение, защитит оружие и даже предохранит его от ржавчины. Он защищает пистолет, а пистолет защищает вас.

Большинство наборов включают предварительно вырезанные детали для популярных видов огнестрельного оружия, таких как винтовки, дробовики, пистолеты и винтовки AR-15. Для предметов неправильной формы материал GunSkins можно обрезать по размеру. Просто вырежьте большой кусок разного материала из шаблона комплекта и наденьте его на поверхность, которую вы собираетесь обернуть. Излишки материала можно использовать для нахлеста или обрезать. Использование тепловой пушки или фена помогает сделать материал более гибким. После установки GunSkin необходимо нагреть всю поверхность оружия, чтобы материал схватился. Плотно прижмите поверхность руками, чтобы материал соответствовал контурам и углублениям.

Гидравлическое погружение не уступает виниловому комплекту, но требует гораздо больше оборудования, времени и затрат. За время и стоимость покрытия одного оружия гидропленкой можно обернуть два или три отдельных огнестрельных оружия комплектами камуфляжной пленки GunSkins. Удаление покрытия также может быть затруднено и может потребовать струйной обработки пистолета, что оставит эффект поверхности. Если вы чувствуете, что есть один камуфляжный рисунок, который можно классифицировать как конец всего камуфляжа, то постоянный характер гидропогружения будет работать в вашу пользу. Однако комплекты GunSkins, напротив, легко снимаются или накладываются друг на друга и не оставляют следов на поверхности оружия. Таким образом, новые шаблоны могут применяться снова и снова, когда этого требует ситуация.

ВСЕ СВЯЗЫВАЕТСЯ С ЛИЧНЫМИ ПРЕДПОЧТЕНИЯМИ

У нас было много клиентов, которые не могли сказать, было ли оружие, которое они держали, упакованным в комплект GunSkins или погруженным в воду. При правильной установке комплект GunSkin может быть бесшовным, полностью соответствовать контурам оружия и обеспечивать полную защиту как для вас, так и для оружия.

Готовый пистолет Hydro Dipping

Готовый пистолет GunSkins

Hydro Dipping и GunSkins улучшают поверхность вашего оружия в лучшую сторону. И то, и другое требует усилий от конечного пользователя, как и любой набор для самостоятельной сборки. Гидрографика — относительно дорогостоящий и сложный процесс, который очень долговечен. С небольшим правом на ошибку и большой кривой обучения этот процесс лучше оставить профессионалам. GunSkins предлагает удобный и простой процесс установки. Они также обеспечивают недорогой способ обеспечить слой защиты поверхности оружия, сохраняя при этом возможность удаления в будущем.

ОБЗОР

Гидропогружение	Скины для оружия
Стоимость: $100-400.	Стоимость: 15–65 долларов США.
Применение Поверхности: дерево, пластик, металл, стекло, композит… Пока объект можно погружать в воду.	Применение Поверхности: дерево, пластик, металл, стекло, композит…
Установка: Сделай сам. Требуется специальное оборудование, химикаты и приблизительно 8 часов.	Установка: Простая установка своими руками. Около 2 часов
Постоянный: можно удалить с помощью профессиональной дробеструйной обработки.	Съемный: Не влияет на поверхность оружия.
Отделка: Прочный матовый прозрачный слой.	Отделка: прочный матовый ламинат.
Долговечность: 10+ лет.	Долговечность: 5+ лет.

---

Каждый владелец оружия может выбрать из более чем 50 моделей GunSkin! Проверь их! Какое огнестрельное оружие у вас есть?

АР-15

Пистолет

Винтовка

АК-47

Пистолет для мытья под давлением — фотографии и фото

фотографии

• фотографии
• фотографии
• графика
• вектор
• видео

Durchstöbern Sie 252

Пистолет для мойки под давлением Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

junge frau benutzt selbstbedienungswaschanlage. sie reinigt blaues auto von schmutz. сонентаг. — Фото и фото пистолета для промывки под давлением

Junge Frau benutzt Selbstbedienungswaschanlage. Sie reinigt…

Молодая женщина в черном цвете Kleid wäscht blaues Auto. Sie trägt eine Sonnenbrille. Frau ist in Selbstbedienung Autowaschanlage. Sie führt Hochdruckreinigung durch.

druckwäsche logo-vorlage. — пистолет для мытья под давлением с графическим изображением, -клипартом, -мультфильмами и -символами

Druckwäsche Logo-Vorlage.

Hochdruckreinigung Logo-Vorlage. Обновление Вектор-Дизайн.

schöne arbeiterin bei autowaschservice. — Фото и фото пистолета для мойки под давлением

Schöne Arbeiterin bei Autowaschservice.

Schöne junge erwachsene Frau, die an einem modernen Autowaschservice arbeitet. Sie benutzt eine Hochdruck-Wassermaschine. Männlicher Kunde im Hintergrund.

druckwäsche logo-vorlage. — пистолет для мытья под давлением с графическим изображением, -клипартом, -мультфильмами и -символами

Druckwäsche Logo-Vorlage.

Hochdruckreinigung Logo-Vorlage. Обновление Вектор-Дизайн.

hochdruckreiniger nahaufnahme — пистолет для мытья под давлением фото и фотографии

Hochdruckreiniger Nahaufnahme

Ручная ручка Hochdruckreiniger. Isoliert auf weiß. Siehe auch:

in der waschanlage — Фото и фотографии пистолетов для мойки под давлением

In der Waschanlage

Im Auto während einer Autowäsche

arbeiter reinigung schmutziger böden mit hochdruckreiniger — пистолет для мойки под давлением стоковые фотографии и фотографии

Arbeiter reinigung schmutziger Böden mit Hochdruckreiniger

druckwäsche logo-vorlage. — пистолет для мытья под давлением с графическим изображением, -клипартом, -мультфильмами и -символами

Druckwäsche Logo-Vorlage.

Hochdruckreinigung Logo-Vorlage. Обновление Вектор-Дизайн.

hochdruck reinigung, seitliche ansicht. — Фото и фото пистолета для мойки под давлением

Hochdruck Reinigung, seitliche Ansicht.

Spritzpistole an der Wand aufgehängt — пистолет для мытья под давлением стоковые фото и фотографии

Spritzpistole an der Wand aufgehängt

hochdruck-waschmaschine-linie-symbol. дезинфекцияконцепт. leistungsreiniger mit spritzpistole. hausreinigungswerkzeug. — пистолет для мытья под давлением с графикой, клипартом, мультфильмами и символами

Hochdruck-Waschmaschine-Linie-Symbol. Desinfektionskonzept….

Reinigung von Hinterhofpflasterfliesen mit druckreiniger. — Фото и фото пистолета для мойки под давлением

Reinigung von Hinterhofpflasterfliesen mit Druckreiniger.

reinigung vonhinterhofpflasterfliesen mit druckreiniger.
