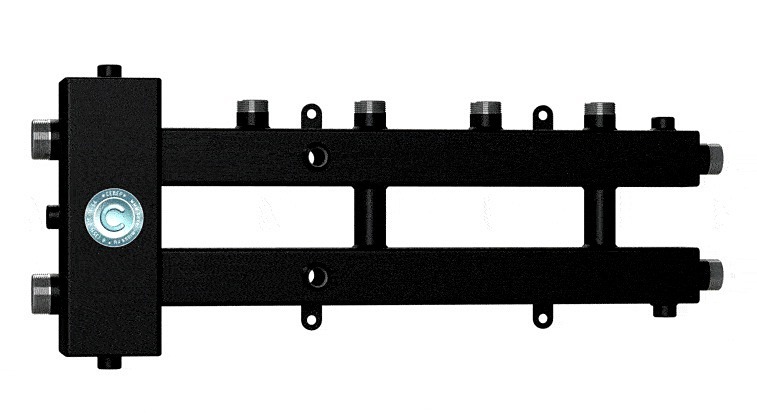

Гидрострелка с коллектором на 3 контура

Новинка каталога, гидрострелка с коллектором на 3 контура BM-60-3DU, создана специально для загородных котельных с мощностью теплогенератора до 60 кВт. Заводская сборка, фирменный дизайн и крепёжные элементы гарантируют долговечность и безопасность. Поставив такой коллектор, вы надёжно защитите свой котёл от перепадов температуры и давления, а себя — от необходимости искать подходящую базу для насосно-смесительной группы.







Конструкция BM-60-3DU сделана таким образом, чтобы можно было без проблем устанавливать все самые популярные насосные группы, от Meibes до BRV. Межосевое расстояние (шаг между патрубками) составляет 125 миллиметров, что является оптимальным при монтаже перечисленных групп. Соединительные размеры соответствуют общепринятому стандарту труб и фитингов.





Гидрострелка с коллектором на 3 контура имеет входные патрубки 1 1/4 дюйма Ду-32 для подключения

котла и 1 дюйм Ду-25 для потребителей. Под потребителями понимаются устройства обвязки. Это могут быть радиаторы, бойлер, тёплые водяные полы.





Контура расположены звёздочкой, что выгодно с точки зрения эргономики. Длина изделия всего 37,5 см, высота 30,2 см гарантирует компактность. Коллектор не займёт много места, а благодаря универсальным кронштейнам, которые входят в комплект поставки, установка потребует минимум усилий. Стальные крепежи выдерживают десятикратную нагрузку изделия и подходят для многократного использования.





Коллектор отопления выполнен из конструкционной стали 09г2с. Данный металл обладает высокой прочностью, не боится механических повреждений и агрессивных сред. Полимерное окрашивание усиливает

сопротивляемость окислению. Именно поэтому изделие сохраняет безупречный вид. Вероятность появления ржавчины остаётся, но она очень мала. Конечно, с нержавейкой и сравнивать не стоит, но всё же для бюджетной котельной стальной коллектор будет в самый раз.



Принцип работы основан на смешивании и последовательном распределении жидкости. От котла вода переходит в гидрострелку. Это вертикальный резервуар со встроенным сепаратором, улучшающим фильтрацию теплоносителя. После жидкость направляется в гребёнки, верхняя и нижняя образуют подающие и обратные контура.



В результате каждое устройство в модуле получает отдельную линию, по которой транспортируется теплоноситель. Это не только удобно при подборе комплектующих, но и практично. Вы настраиваете режим каждой ветки индивидуально, поэтому носитель будет доставляться в фиксированном объёме и оптимальной температуры, необходимой для корректной работы устройств.



Подробнее о характеристиках модели читайте здесь

Всё самое интересное о гидрострелках с коллекторами можно узнать тут

Отправляйте запрос на почту pls-99@yandex. ru или звоните +7(918) 315-04-30

• Гидрострелка
• Gidruss

Коллектор Прокситерм GSK 25-3 с гидрострелкой, 60 кВт, 3 контура, Ду25

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

 [email protected]

 +7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

• Главная
• Коллекторы
• org/ListItem»> Коллекторы из нержавейки ПРОКСИТЕРМ
• GSK 25-3 Коллектор Прокситерм с гидрострелкой, 60 кВт, 3 контура, Ду25

Производитель:

артикул: GSK 25-3

• Описание
• Характеристики
• Отзывы
• Похожие

Предназначен для обустройства систем отопления с тремя потребителями тепла с различными параметрами расхода и температуры теплоносителя. Состоит из подающего и обратного коллекторов, расположенных друг над другом и встроенного гидравлического разделителя. Коллектор со встроенной гидрострелкой значительно упрощает и ускоряет монтаж системы отопления, это готовое изделие с минимумом разборных соединений значительно повышает надежность системы.
Коллектор и гидрострелка спроектированы на самом предприятии Прокситерм, изготовлены на автоматизированных линиях, проверены перед упаковкой. Это позволяет обеспечить правильную работу системы отопления и увязать работу нескольких насосов на контурах.

GSK 25-3 подходит для совместного использования с насосными группами быстрого монтажа: Meibes, Watts, Caleffi и др.

Количество контуров в системе отопления определяется, учитывая наличие контуров:
радиаторного отопления,
теплого пола,
загрузки бойлера косвенного нагрева,
теплообменника бассейна,
теплообменника вентиляции,
теплообменников внешних сооружений,
теплообменника солнечных коллекторов.

Геометрические и присоединительные размеры GSK 25-3

Преимущества коллектора ПроксиТерм GSK 25-3:

• неограниченный срок службы
• коллектор изготовлен из полированной нержавеющей стали AISI 304, которая не подвержена коррозии, поэтому не происходит засорения системы продуктами коррозии
• круглое сечение используемой трубы повышает рабочее давление теплоносителя в системе отопления до 10 бар
• возможность подключения коллекторов ПроксиТерм для систем центрального отопления
• аттестованные биметаллические термометры (2 штуки) входят в комплект поставки вместе с паспортами
• крепежные хомуты входят в комплект поставки для упрощения и ускорения монтажа

Технические характеристики коллектора со встроенной гидрострелкой Прокситерм GSK 25-3

Артикул: GSK 25-3
Производитель: Proxytherm (Россия)
Материал корпуса: нержавеющая сталь AISI 304
Количество контуров: 3
Мощность: 60 кВт
Подключение источника: 1″ (н/р)
Подключение потребителей: 1″ (н/р)
Межосевое расстояние: 125 мм
Максимальное рабочее давление: 10 атм
Размеры, мм: 435х350х100
Гарантия: 5 лет

Отзывы

Еще нет отзывов об этом товаре.

Понимание основных схем гидравлических систем

Автор Джош Косфорд, ответственный редактор

Из всех тем под зонтиком размером с внутренний дворик гидравлических систем гидравлические символы получают наибольшее количество запросов от тех, кто хочет узнать больше о гидродинамических технологиях. Чтение любой схемы с более чем тремя символами может быть пугающим, если ваш опыт ограничен. Но научиться невозможно. На самом деле, требуется только базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — понять, почему конкретный символ используется в схеме; этой части трудно научить, и она приходит только с опытом.

В этом месяце я познакомлю вас с основами, чтобы вы знали, как рисуются и структурируются стандартные линии и формы, чтобы их можно было интерпретировать повсеместно. Если вы уже знакомы со схемами, не теряйте простоты. В некоторых случаях я также попытаюсь привести примеры более старых символов, поскольку на многих заводах есть старые машины со старыми схемами.

Основными элементами любой схемы являются линии различных типов. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для обозначения всех распространенных форм (таких как квадраты, круги и ромбы), а также для обозначения проводников жидкости, таких как линии всасывания, нагнетания и возврата.

Другим широко используемым стилем линий является штрихпунктирная граница или линия ограждения. Это представляет собой группу гидравлических компонентов как часть составного компонента (например, управляемого направляющего клапана с пилотным и основным клапаном вместе), подсхемы (например, цепи безопасности для гидравлического пресса) или стандартной схемы. один гидравлический коллектор с картриджными клапанами. Как правило, граничное ограждение представляет собой четырехсторонний многоугольник, с использованием штрихпунктирной линии, с различными символами клапанов, содержащимися внутри, как представление фактической гидравлической системы.

Третья наиболее часто встречающаяся линия — это простая пунктирная линия. Это двойная функциональная линия, представляющая как пилотную, так и дренажную линии. Линия управления как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение разбираться в линиях управления является ключом к пониманию сложных гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с утечкой жидкости, требующий пути, представленного на чертеже.

Когда линии на схеме представляют шланги, трубки или патрубки на машине, они часто должны пересекаться или соединяться с другими кабелепроводами. В случае соединения гидравлических трубопроводов к месту соединения на чертеже добавляется точка или узел, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличить пересекающиеся линии от соединяющихся. Раньше пересечение линий отображалось как прыжок или мост, но в настоящее время стандартом является то, что они просто пересекаются без драмы.

Если мы продвинемся немного дальше вашей основной линии, у нас есть три другие общие формы, используемые в гидравлических схемах. Это круг, квадрат и ромб. В основе 99% гидравлических символов лежит один из этих трех. Насосы и моторы любого типа рисуются с помощью круга, как и измерительные приборы. Клапаны любого типа используют базовый квадрат в качестве начала. Некоторые из них представляют собой просто один квадрат, например клапаны давления, но в других используются три соединенных квадрата, например, с трехпозиционным клапаном. Ромбами обозначаются устройства кондиционирования жидкости, такие как фильтры и теплообменники.

Квадрат используется в основном для клапанов различных типов; клапаны давления и направляющие клапаны являются наиболее распространенным использованием. Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый напорный клапан, за исключением редукционного клапана, называется нормально закрытым и не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться посредством прямого или управляющего давления, которое может возникнуть в любом месте в пределах настройки пружины.

Если разобрать символ предохранительного клапана, мы увидим еще несколько форм, ранее не обсуждавшихся. Первый — стрелка. В большинстве случаев стрелки не используются, и предполагается, что жидкость может течь в любом направлении. В случае нашего предохранительного клапана жидкость проходит через него только в одном направлении, как видно по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае наложенная пружина означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.

Предположим, что предохранительный клапан настроен на 2000 фунтов на квадратный дюйм. Вы заметили пунктирную линию, идущую от нижней части символа, закругляющую угол и прикрепленную к левой стороне. Эта пунктирная линия указывает на то, что клапан управляется непосредственно давлением на его входном отверстии, и что управляющая жидкость может воздействовать на клапан, сдвигая стрелку вправо. На реальном клапане, конечно, нет стрелки, но, как и характер гидравлических символов, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка перемещается до тех пор, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до тех пор, пока давление вверх по течению не достигнет 2000 фунтов на квадратный дюйм.

Редукционный клапан является единственным нормально открытым клапаном давления в гидравлике. Как видите, он очень похож на предохранительный клапан, за исключением двух изменений в символе. Во-первых, стрелка показывает, что он течет в нейтральном положении, тогда как предохранительный клапан заблокирован. Во-вторых, он получает пилотный сигнал после клапана. Когда давление на выходе поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления на путь вниз по потоку, что позволяет давлению снова упасть до уровня ниже уставки давления.

Направленные клапаны по-прежнему используют квадратные оболочки, что видно на показанных тарельчатом клапане 2/2 и электромагнитном клапане 4/3. Каждый конверт или квадрат представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не указывает, как смещается клапан, но он блокирует поток в одном положении и пропускает его в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сместить в левую или правую оболочку, по существу реверсив поток из рабочих портов. Символы пружины расположены над каждым из символов соленоида, и это представляет собой двойные соленоиды с функцией центрирования пружины.

Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; в случае насосов он обращен наружу, а в случае двигателей — внутрь. Двигатели часто имеют двунаправленное вращение и также имеют треугольник внизу, позволяющий жидкости поступать через любой порт. Некоторые насосы могут одновременно быть двигателями и, кроме того, могут быть двухвращательными, как показано на следующем символе. Символ насоса переменной производительности с компенсацией давления широко варьируется, а иногда просто показан стрелкой внутри круга. Этот конкретный пример является моим любимым, и он несколько прост, хотя он может стать довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и/или электропропорциональных клапанов.

Последней базовой формой, обычно используемой в гидравлических символах, является ромб. Ромбами обозначены устройства кондиционирования, такие как фильтры, нагреватели или охладители. Вы можете себе представить, что пунктирная линия, разделяющая пополам символ фильтра, улавливает частицы по мере их прохождения. Для охладителя две направленные наружу стрелки представляют тепло, излучаемое охладителем. Наконец, показан теплообменник типа «жидкость-жидкость», показывающий путь входящей и выходящей жидкости, отводящей тепло из системы.

Основы гидравлической символики довольно просты, но я коснулся только поверхности. Есть много специализированных символов, представляющих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые я не могу показать. Кроме того, каждый символ, который я показал, представляет небольшую часть возможных модификаций каждого из них; существует, вероятно, сотня или более способов представить гидравлический насос с помощью схематического символа.

Наконец, способы комбинирования гидравлических символов для создания полной схемы, представляющей реальную машину, безграничны. Я рекомендую вам тратить время на чтение гидравлических схем, чтобы интерпретировать символы, когда у вас есть время. Вы не только откроете для себя уникальные символы, но и увидите уникальные способы использования старых символов и компонентов в гидравлической схеме.

В чем разница между символами гидравлической цепи?

Загрузите эту статью в формате PDF.

Гидравлические контуры состоят из цилиндров, клапанов, насосов и соединены гидравлическими трубами и трубками. Сложность этих компонентов трудно представить полностью, поэтому вместо них используются схемы гидравлических символов. Гидравлические символы обеспечивают четкое представление функций каждого гидравлического компонента. Многие конструкции гидравлических символов основаны на отраслевых стандартах, таких как DIN24300, ISO1219.-1 или -2, ANSI Y32.10 или ISO5599. Хотя в идеале все гидравлические контуры должны использовать универсальные обозначения, на чертежах гидравлических контуров можно найти различия в зависимости от компании и/или поставщика. Это связано с тем, что каждый хочет, чтобы его рисунки отличались от других рисунков, найденных в отрасли.

Символы, обозначающие гидравлические компоненты, обычно отображают следующие характеристики: функция, способы приведения в действие и обратного приведения в действие, количество соединений и положений переключения, общий принцип работы и упрощенное представление пути гидравлического потока.

Характеристики, которые не включены для упрощения схемы, включают размер или размеры компонента, производителя деталей, работу портов, физические детали элементов и любые соединения или соединения, кроме соединений. Цель этого повторения — помочь определить некоторые общепринятые базовые символы, которые вы можете использовать для создания собственных рисунков и чтения рисунков из других источников.

На изображении выше показаны некоторые из наиболее распространенных символов, используемых для гидравлических контуров.



Гидравлические трубы

Гидравлические подающие линии изображаются в виде отдельных прямых линий как для напорных, так и для обратных линий. Линии пилотного потока изображаются пунктирными или пунктирными линиями. Они передают только подачу под давлением или небольшие управляющие потоки. Границы коллектора и сборки показаны чередующимися пунктирными линиями. Они используются для определения физического предела групповых клапанов или оборудования.

Линии шлангов нарисованы в виде дуги с точкой на каждом конце, чтобы указать точки их соединения. Точка также используется, чтобы показать, где пересекающиеся линии имеют физическое пересекающееся соединение друг с другом. Если линии пересекаются без точки, они не соединяются. Наконец, резервуар или открытая атмосферная точка показаны как символ чашки.

Шаровые краны и запорные клапаны

Двойные треугольники используются для обозначения шаровых кранов и запорных клапанов. Когда треугольники нарисованы черным цветом, клапан нормально закрыт, а чистый треугольник указывает на то, что клапан открыт. Круглый символ с двумя линиями под углом 90 градусов представляет собой трехходовой шаровой кран. Символ показывает три соединения порта, а две соединенные линии показаны в нормальном положении. Различные схемы подключения могут быть показаны в середине круга, чтобы указать варианты схемы и подключения.

Челночный клапан

В системах измерения нагрузки обычно используются челночные клапаны. Их конструкция гарантирует, что к верхнему соединению всегда будет подаваться самое высокое давление. На символе изображен шаровой кран, и когда он сталкивается с двумя разными давлениями, шар будет двигаться в любом направлении, чтобы максимальное давление текло к верхнему соединению.

Обратные клапаны и запорные клапаны

Обратные клапаны пропускают поток только в одном направлении. Пример символа здесь показывает, что поток идет сверху вниз только тогда, когда давление превышает номинал пружины. Обычно рекомендуется указывать давление пружины рядом с обратным клапаном.

Обратные клапаны с пилотным управлением

В приведенном здесь примере символа пунктирная линия используется для обозначения линии пилота. Пилотная линия используется для открытия обратного клапана и пропускания потока обратно через клапан. Нижний символ на изображении выше представляет собой общий формат для обратных многослойных пластинчатых клапанов с двойным пилотным управлением. Они часто используются с направляющими клапанами CETOP. Когда давление приложено к одной стороне, свободный поток допускается в обоих направлениях. Но когда направляющий клапан закрыт и на клапан не подается давление, оба обратных клапана закрыты и удерживают груз на месте.

Направляющие клапаны

В соответствии с ISO5599 порты на клапанах маркируются по системе букв или цифр. Вот список общих портов и их обозначение:



Для 4/2-ходового позиционного клапана предусмотрено четыре соединения труб: порт нагнетания, обратный порт, порт A и порт B. «2-е положение» в 4/2-ходовой позиционный клапан означает, что клапан имеет два переключаемых положения, что означает, что он может находиться либо в положении A, либо в положении B. Для 4/3-ходового позиционного клапана имеется четыре трубных соединения, но три возможных положения переключения.

Типы активации клапана

Существует несколько способов активации гидравлического клапана. Приведенные выше символы обозначают различные способы активации клапана: электрический соленоид, пружина, электрический с гидравлическим пилотом, аварийный ручной, пропорциональный соленоид, ручной рычаг и ножное управление.

На изображении выше показан пример направляющего клапана с пилотным управлением. Это большой донный клапан с гидравлическим приводом и высоким расходом. Он имеет небольшой пилотный клапан с электрическим приводом. Электромагнитные клапаны показывают гидравлическое управление, внешнее управляющее давление (X) и слив внешнего управляющего давления (Y). Символ указывает давление в открытом центре (P) для возврата (T) золотникового клапана.

Гидравлические фильтры, водяные охладители и аккумуляторы

Гидравлический фильтр выше показывает, что поток будет поступать сверху из-за перепускного обратного клапана, показанного сбоку. Обратный клапан защищает контур от избыточного давления в случае засорения фильтра. Охладитель гидравлической воды пересекает гидравлическую трубу выше. Пути потока воды не показаны на символе, но могут быть включены.

Изображения аккумуляторов на изображении выше обозначают разные этапы. Первый представляет собой аккумулятор под давлением газа и диафрагму для разделения сред. Второй — газонапорный аккумулятор с диафрагмой для разделения сред. Третий – газонапорный аккумулятор с поршнем. Наконец, четвертый аккумулятор — это запасная бутылка.

Логические операторы

Логические клапаны доступны в нескольких различных вариантах. На изображении выше показаны четыре распространенных случая. Все приведенные выше символы относятся к тарельчатому клапану картриджного управления направлением. Верхнее левое изображение имеет соотношение сторон 1:1. На это указывает прямой характер корпуса золотника/тарелки. Верхний правый символ имеет отношение площадей, равное или меньшее 0,7. Нижний левый имеет отношение площадей больше 0,7. В правом нижнем углу отношение площадей равно или меньше 0,7 с носовой частью демпфера/дросселя.
