Содержание

Уголок гнутый равнополочный по ГОСТ 19771–93

1. Сортамент и масса 1 м проката
2. Предельные отклонения размеров и массы
3. Предельные отклонения по длине

Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

А — высокой точности;
Б — повышенной;
В — обычной.

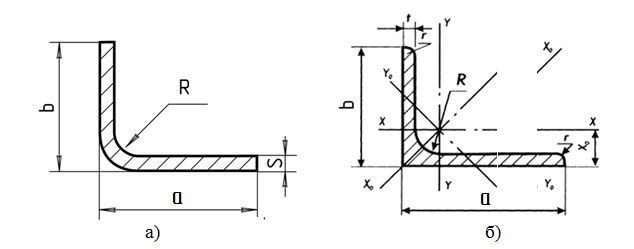

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93

Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.

Таблица 1. Размеры и масса уголков из углеродистой
кипящей и полуспокойной стали обыкновенного качества, углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
36	3	4	1,569	637,2
40	2,5	3	1,485	673,3
40	3	4	1,758	568,9
50	3	4	2,229	448,7
50	4	6	2,907	344,0
60	3	4	2,700	370,4
60	4	6	3,535	282,9
70	4	6	4,163	240,2
80	3	4	3,642	274,6
80	4	6	4,791	208,7
80	5	7	5,924	168,8
80	6	9	7,011	142,6
80	7	9	8,113	123,3
100	4	6	6,047	165,4
100	5	7	7,494	133,4
100	6	9	8,895	112,4
100	7	9	10,31	96,99
120	5	7	9,064	110,3
120	6	9	10,78	92,77

Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
55	3	7	2,434	410,9
60	3	7	2,669	374,6
70	4	10	4,109	243,4
80	4	10	4,737	211,1
80	5	10	5,873	170,3
100	4	10	5,993	166,9
100	5	10	7,443	134,4
100	6	14	8,794	113,7
120	5	10	9,013	110,9
160	4	10	9,761	102,5

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м

3 и является справочной величиной.

Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

мерной длины;
мерной длины с немерной в количестве не более 7 % от массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 % от массы партии;
немерной длины.

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок, мм

Ширина полки, мм	Точность профилирования
	Высокая по толщине		Повышенная обычная
	До 2,5	От 2,5	Повышенная обычная
До 50 включ.	±0,75	±1,00	±1,25	±1,50
От 50 до 100 включ.	±1,00	±1,25	±1,50	±2,00
От 100 до 150 включ.	±1,25	±1,50	±2,00	±2,50
От 150	±1,50	±1,75	±2,50	±3,00

Предельные отклонения угла 90° не должны превышать:

± 1°30′ — для уголков с шириной полки до 80 мм;
± 1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:

для профилей высокой точности — 100 мм;
для профилей повышенной точности — 150 мм;
для профилей обычной точности — 300 мм.

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м	Точность порезки
Длина, L, м	Высокая	Обычная
До 6 включ.	+30	+40
От 6 до 7 включ.	+40	+30
От 7	+(40+5•(L–7))	+80

вернуться к содержанию

‹ Уголки по международным и зарубежным стандартам Вверх по содержанию Уголок гнутый неравнополочный по ГОСТ 19772–93 ›

Гнутый стальной уголок: ГОСТ, виды, применение

Главная
Статьи
Гнутый стальной уголок: ГОСТ, виды, применение

Черный металл

: Статьи

Отправить заявку 24/7

Гнутый стальной уголок – не самый популярный, но все же достаточно ходовой вид металлопроката, использующийся в различных направлениях. О том, где именно он применяется, за счет чего ценится, как и по каким ГОСТам производится, мы сегодня и расскажем.

Производство

Стальной уголок – это одна из разновидностей фасонного металлопроката, имеющая Г-образную форму поперечного сечения. Гнутый уголок это лишь одна из двух разновидностей этого проката, вторая – горячекатаный уголок.

Свое название он получил из-за метода производства – он выпускается путем холодной продольной гибки стальной полосы на профилегибочном стане. В качестве сырья может использоваться горяче- или холоднокатаная листовая сталь. При подобном методе в месте сгиба остаются остаточные напряжения, имеющие негативное влияние на прочность.

От горячекатаного гнутый стальной уголок достаточно легко отличить визуально: первый имеет четкий прямой угол, на втором угол сглажен, поскольку без дополнительного нагрева придать металлу четкие очертания невозможно.

В качестве сырья могут использоваться различные стали:

конструкционные качественные – основной материал для выпуска проката под различные нужды,
низколегированные – для выпуска изделий, которые будут эксплуатироваться при статических нагрузках и низких температурах,
коррозионностойкие – для производства проката, при использовании которого важна стойкость к воздействию воды, пара или химических соединений.

Виды, ГОСТ, сортамент

Регламентируется гнутый стальной уголок ГОСТ 19771 и ГОСТ 19772. Стандарты соответственно относятся к выпуску двух основных разновидностей проката:

равнополочного уголка – ширина обеих плоскостей у которого одинакова,
неравнополочного – одна из полок шире другой.

Дополнительное деление производится по точности прокатки, она может быть:

высокой – маркировка «А»,
повышенной – «Б»,
обычной – «В».

В сортаменте равнополочного уголка ключевыми характеристиками являются:

ширина полки: по стандарту может принимать значения от 36 до 160 мм;
толщина полки: от 2,5 до 4 мм.

При выпуске неравнополочного проката к ним добавляется еще одна:

ширина большей полки: от 32 до 155 мм;
ширина меньшей полки: от 25 до 100 мм;
толщина: от 2 до 6 мм.

Показатели допустимой длины для обеих разновидностей едины и составляют от 3 до 12 м.

Применение

Холоднодеформированный прокат существенно уступает горячекатаному в прочности, поэтому не может использоваться при монтаже ответственных, высоконагруженных металлоконструкций. Однако холодная гибка позволяет получать гораздо более точные размеры, что в ряде ситуаций является критичным требованием.

Несмотря на вышеуказанный недостаток, список направлений использования остается достаточно внушительным:

машино- и станкостроение,
вагоностроение,
выпуск крупногабаритной техники,
производство мебели,
строительство, архитектура, дизайн,
отделка помещений,
монтаж каркасов, не предполагающих серьезных нагрузок,
использование в различных железобетонных конструкциях.

Дополнительное преимущество при использовании стального гнутого уголка – простота его монтажа. В зависимости от используемой стали может применяться сварка, а при ее невозможности – болтовое соединение, качественно осуществить которое сможет даже непрофессионал.
