Содержание

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Содержание

  • Назначение гофры
  • Разновидности гофры
    • Различия по конструкции
    • Материалы
    • Размеры гофротруб
  • Монтаж гофры

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

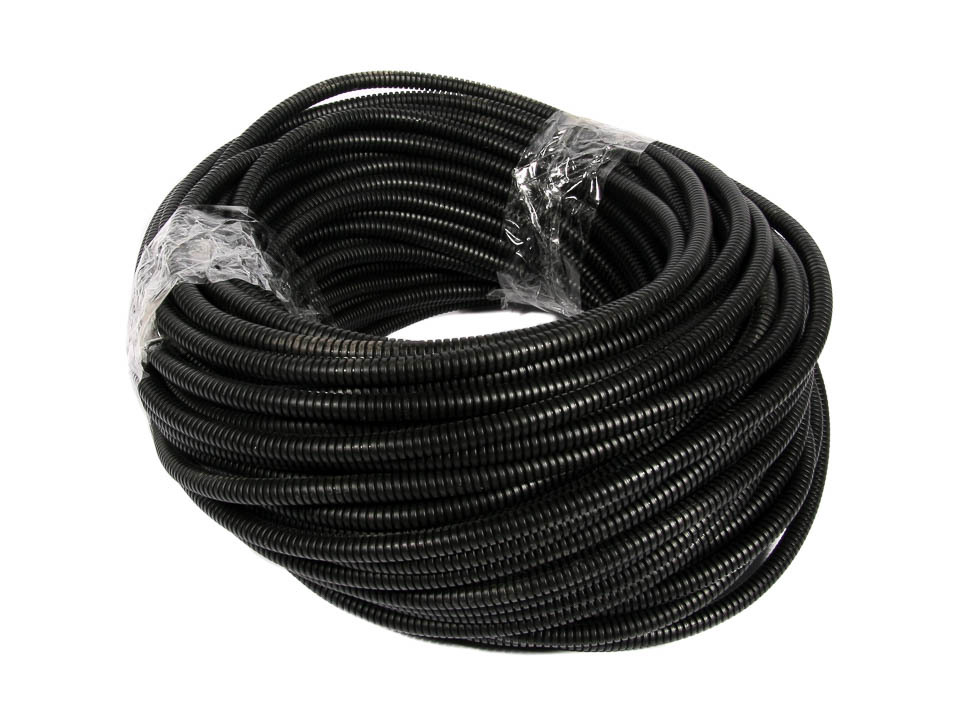

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

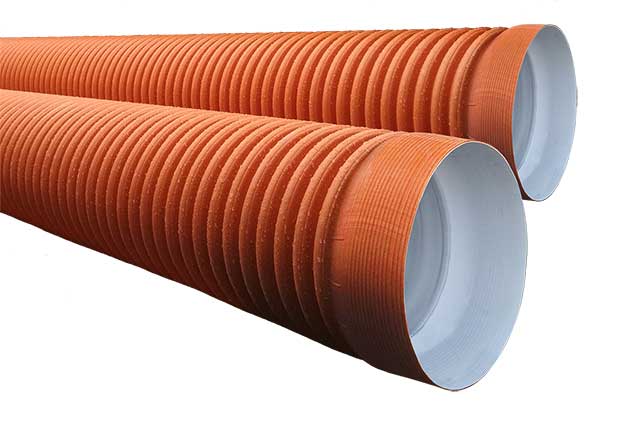

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Гофра 100 мм для кабеля красная в Новосибирске: 87-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Новосибирск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Гофра 100 мм для кабеля красная

mds.yandex.net/get-mpic/5219059/img_id8557588923182208013.jpeg/300×300″> jpeg/300×300″>

Труба гофрированная DN10мм, ПВ-2, Dвн 9,7мм Dнар 13,0мм полиамид 6, цвет чёрный (упак. 50м) | код. PA601013F2 | DKC ( 1упак. )

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4304063/img_id4541238999907635909.jpeg/300×300″> jpeg/300×300″>

Труба ПВХ гибкая гофр. д.20мм, лёгкая с протяжкой, 100м, цвет серый тип: легкая, материал трубы: ПВХ, длина: 100 м

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5042167/img_id111426917976927747.jpeg/300×300″> jpeg/300×300″>

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т. п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Поделиться с друзьями:

Гофра для проводов красная, цена —

Содержание

Как выбрать гофру для прокладки кабеля в земле

Понятие «дача» зачастую подразумевает наличие не только основного жилого здания, а и нескольких дополнительных хозяйственных объектов.

Гараж, летняя кухня, беседка, сауна — эти постройки необходимы в хозяйстве и должны бесперебойно снабжаться электричеством.

Тонкости подземной разводки на дачном участке. Как выбрать гофру для кабеля

Один из способов прокладки электрического кабеля по дачному участку — подземный. Этот вариант основательный, надежный, эстетичный (провода не портят внешний вид дворика). Однако требует четкого соблюдения технологии и инструкций. Обязательный пункт — покупка гофры для кабеля, специальной защитной оболочки.

Безусловно, с особенным вниманием нужно отнестись к выбору подходящего для прокладывания в земле кабеля — тут не обойтись без консультации с электриком. Но не менее важно выбрать защиту, в которую он (кабель) будет «упакован» при закладывании на глубину, чтобы обеспечить его целостность и функциональность на весь период эксплуатации.

Главное, что нужно знать: подземная разводка требует использования специальной гофры ПНД. «ПНД» — сокращенное название основного материала такой трубы, — полиэтилена низкого давления. Такая гофротруба отличается повышенной прочностью и имеет ряд специфических характеристик. Сам процесс прокладки — другая история, а ниже мы поделимся добытыми у электрика

советами по выбору.

Главные отличия гофры для подземной прокладки кабеля от обычной

Двустенная конструкция: внешняя оболочка гофрированная, что гарантирует высокую прочность труб, а внутренняя стенка гладкая (так обеспечивается легкая протяжка кабеля по всей длине).

  • Стойкость к ударным нагрузкам и вибрации и одновременно пластичность в работе. Это позволяет использовать ПНД-гофру как для прокладки кабеля на открытых участках, так и в грунте или бетонной стяжке.

  • Широкий диапазон рабочих температур, которые гофра выдерживает без разрушительных для себя последствий (от -40 до +90°С).

  • Двустенная гофротруба в бухтах укомплектована специальной протяжкой (зондом) — для удобства продевания кабеля вдоль длинных участков. Бухты встречаются длиной 20, 50 и 100 метров (больший метраж для разводки на частных объектах требуется редко).

  • Визуально гофротруба, пригодная к подземному использованию, также отличается от обычной серой ПВХ-трубы красным или оранжевым цветом (реже, в зависимости от производителя, встречается черный).

Практические советы по выбору гофры

  • Диаметр ПНД-гофры зависит от характеристик кабеля, выбранного для закладки в землю. Для дачной подземной разводки чаще всего выбирают трубу с внешним Ø40 мм при внутреннем Ø32 мм (он же минимально возможный). Например, такие можно подобрать здесь.

Почему? Дело в том, что для подземного прокладывания во дворах частных коттеджей электрики зачастую рекомендуют ВВГ 3х2,5 с внешним Ø10,5 мм (сечения такого кабеля хватает для бытового электропитания большинства хозяйственных построек). Посудите сами: кабель такого обхвата с запасом помещается в двухслойную трубу с внутренним Ø32 мм. Максимально возможные значения гофротрубы достигают Ø200 мм, но применяются такие в сугубо промышленных целях.

  • При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

  • Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

  • Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

  • А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Специальная гофра — это важно

Представьте себе, какие титанические физические, временные и материальные затраты повлечет замена вышедшего из строя кабеля, закопанного в грунте дачного участка на глубине 70-80 см. Это Вам не картошку выкопать! Покупка специальной защитной гофры — это не лишние (заметьте, единоразовые) затраты, а необходимая страховка для того, чтобы пользоваться дачными благами было комфортно и легко долгие десятилетия.

Похожие статьи

Труба защитная кабельная для подземной прокладки

Труба ПНД гофро двуст. с протяж. d110мм (уп.100м) ДКС 1219111001100 161.18 р.
Труба ПНД гофро двуст. с протяж. d110мм (уп.50м) ДКС 1219114750 161. 18 р.
Труба ПНД гофро двуст. с протяж. d160мм (уп.50м) ДКС 121916800 287.98 р.
Труба ПНД гофро двуст. с протяж. d50мм (уп.100м) ДКС 12195014700 70.79 р.
Труба ПНД гофро двуст. с протяж. d63 (уп.100м) ДКС 1219631003070 80.77 р.
Труба ПНД гофро двуст. с протяж. d63 (уп.50м) ДКС 1219634250 84.80 р.
Труба ПНД гофро двуст. с протяж. d75мм (уп.50м) ДКС 1219751000 107.27 р.
Труба двустенная гибкая ПНД для кабельной канализации 90мм без протяжки, SN8, в бухте 50м, красный | 120990 DKC (ДКС)300 113. 58 р.
Труба ПНД гофро двуст. с протяж. d90мм (уп.50м) ДКС 121990800 136.84 р.
Труба ПНД гофро двуст. жесткая d110мм 12кПа (уп.6м) ДКС 1609111536 210.76 р.
Труба ПЛЛ гибкая гофрированная не содержит галогенов д.25мм, ПВ-0, с протяжкой 50м, цвет белый 81825 DKC (ДКС)2900 55.03 р.
Двустенная труба ПНД гибкая для открытой прокладки д.200мм, SN6, ПВ-0,УФ, с протяжкой, в бухте 35м, цвет черный | 151920 DKC (ДКС)35 708.44 р.
Двустенная труба ПНД гибкая для открытой прокладки д. 50мм, SN13, ПВ-0, УФ, с протяжкой, в бухте 100м, цвет черный 151950 DKC (ДКС)1700 137.45 р.
Двустенная труба ПНД гибкая для открытой прокладки д.63мм, SN13, ПВ-0,УФ, с протяжкой, в бухте 100м, цвет черный | 151963100 DKC (ДКС)400 164.66 р.
Двустенная труба ПНД гибкая дренажная д.110мм с геофильтром, SN6,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)2300 200.28 р.
Двустенная труба ПНД гибкая дренажная д.110мм с геофильтром, SN8,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)850 210.32 р.
Двустенная труба ПНД гибкая дренажная д. 110мм, SN6, перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)700 112.13 р.
Двустенная труба ПНД гибкая дренажная д.110мм, SN6, перфорация 360град., в бухте 50м, цвет зеленый DKC (ДКС)550 145.45 р.
Двустенная труба ПНД гибкая дренажная д.110мм, SN8, перфорация 360град., в бухте 50м, цвет зеленый DKC (ДКС)700 172.54 р.
Двустенная труба ПНД гибкая дренажная д.125мм с геофильтром, SN6, перфорация 360 град., в бухте 40м, цвет черный 141912A DKC (ДКС)400 211.90 р.
Двустенная труба ПНД гибкая дренажная д.125мм с геофильтром, SN8, перфорация 360 град., в бухте 40м, цвет черный DKC (ДКС)80 230. 96 р.
Двустенная труба ПНД гибкая дренажная д.125мм, SN6, перфорация 360град., в бухте 40м, цвет зеленый DKC (ДКС)3840 193.22 р.
Двустенная труба ПНД гибкая дренажная д.160мм с геофильтром, SN6,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)2 19 192.32 р.
Двустенная труба ПНД гибкая дренажная д.160мм, SN6, перфорация 360град., в бухте 50м, цвет зеленый DKC (ДКС)1050 292.72 р.
Двустенная труба ПНД гибкая дренажная д.90мм с геофильтром, SN6,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)1 10 344.77 р.
Двустенная труба ПНД гибкая дренажная д. 90мм, SN6, перфорация 360 град.,в бухте 50м, цвет зеленый DKC (ДКС)200 152.95 р.
Двустенная труба ПНД гибкая дренажная д.90мм, SN8, перфорация 360 град.,в бухте 50м, цвет зеленый DKC (ДКС)100 139.98 р.
Труба гибкая гофрированная ПЛЛ 32мм с протяжкой не содержит галогенов ПВ-0 (25м) белый | 81832 DKC (ДКС)350 80.38 р.
Труба гибкая двустенная для кабельной канализации диаметр 75мм, цвет красный, с протяжкой код 12197572 DKC (ДКС)72 104.15 р.
Труба гибкая двустенная дренажная д.200мм, класс SN6, перфорация 360 град., цвет зеленый код 140920 DKC (ДКС)315 377. 44 р.
Труба гибкая двустенная ПНД/ПВД 90мм красная (50м) (Т2-КЛ0-090К(50)) Ruvinil1800 109.00 р.
Труба гофрированная двустенная ПНД d110 жесткая для открытой прокладки ПВ-0 УФ без протяж. с муфтой черн. (уп.6м) ДКС 170911 DKC (ДКС)2 2 669.74 р.
Труба гофрированная двустенная ПНД d160 жесткая для открытой прокладки ПВ-0 УФ без протяж. с муфтой (уп.6м) ДКС 170916 DKC (ДКС)24 671.98 р.
Труба гофрированная двустенная ПНД d200 жесткая для открытой прокладки ПВ-0 УФ без протяж. с муфтой (уп.6м) ДКС 170920 DKC (ДКС)90 867.66 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN12) с/з красная д110 (50м/уп) Промрукав100 107. 61 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN14) с/з красная д90 (50м/уп) Промрукав150 84.90 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN20) с/з красная д63 (100м/уп) Промрукав100 51.24 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN26) с/з красная д50 (100м/уп) Промрукав900 44.91 р.
Труба гофрированная двустенная ПЭ жесткая тип 450 (SN10) красная д125 6м (36м/уп) Промрукав6 205.00 р.
Труба гофро двустен. ПНД/ПВД 110/93.8мм с протяжкой в компл. муфтой и 2 упл. кольцами красн. (уп.50м) Ruvinil Т2-КЛ0-110К(50)6650 132.01 р.
Труба гофро двустен. ПНД/ПВД 110/93.8мм с протяжкой в компл. муфтой и 2 упл. кольцами син. (уп.50м) Рувинил Т2-КЛ0-110С(50) Ruvinil1500 132.01 р.
Труба гофро двустен. ПНД/ПВД 200/178.7мм с протяжкой в компл. муфтой и 2 упл. кольцами красн. (уп.40м) Рувинил Т2-КЛ0-200К(40) Ruvinil800 300.42 р.
Труба гофро двустен. ПНД/ПВД 200/178.7мм с протяжкой в компл. муфтой и 2 упл. кольцами син. (уп.40м) Рувинил Т2-КЛ0-200С(40) Ruvinil320 300.42 р.
Труба гофро двустен. ПНД/ПВД 63/52мм с протяжкой в компл. муфтой и 2 упл. кольцами красн. (уп.50м) Ruvinil Т2-КЛ0-063К(50)8750 63.08 р.
Труба гофро двустен. ПНД/ПВД 63/52мм с протяжкой в компл. муфтой и 2 упл. кольцами син. (50м) Ruvinil Т2-КЛ0-063С(50)1100 63.08 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм без протяжки, SN8, в бухте 100м, черный | 120911A100 DKC (ДКС)900 135.08 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм без протяжки, SN8, в бухте 50м, красный | 120911 DKC (ДКС)200 153.50 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой муфтой, SN8, в бухте 100м, черный | 121911A100 DKC (ДКС)1100 153. 50 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой муфтой, SN8, в бухте 50м, черный | 121911A DKC (ДКС)400 153.50 р.
Труба двустенная гибкая ПНД для кабельной канализации 125мм с протяжкой муфтой, SN8, в бухте 40м, красный | 121912 DKC (ДКС)1120 195.05 р.

Труба защитная кабельная для подземной прокладки — прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить.  Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Гофра для кабеля | как правильно выбрать

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля.

Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

  1. Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  2. Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
  3. Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
  4. Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность.

Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).

Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.

При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Источник: elektrik-a.su

Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки.

Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность.

Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара.

Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  • Диаметру.
  • Толщине стенок.
  • Используемым материалам.
  • Цвету.
  • Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  • ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  • Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  • Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  1. Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  2. Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена.

Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметрВнутренний диаметр
1610. 7
2014.1
2518.3
3224.5
4031.5
5039.6

Размерный ряд металлорукавов:

Наружный диаметрВнутренний диаметр
9.85.1
11.07.7
13.59.7
15.611.7
19.014.7
22.018.0
38.031.5
45.037.5
58.049.5
71.562.5
87.578.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
  • ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  • Определить внутренний диаметр гофры.
  • Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

ТипВнешний диаметр, мм
ВВГ 3х1.58
ВВГ 3х2.59.4
ВВГ 3х410.8
ВВГ 3х611.9
ПВС 3х1.58.2
ПВС3х2.59.8
ПВС 2х2.59.1
ВБбШв 3х415. 5
ВБбШв 3х616.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  • По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  • Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2. 5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Источник: samelectrik.ru

Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора.

Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие.

Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

  1. При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  2. При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

  • для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
  • для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений.

Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом.

При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.

В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола.

Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки.

Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.
Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.

Конструктивные особенности гофры

Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.

Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной.

Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути.

Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли.

Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы.

Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т. п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах.

Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки.

Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель.

И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота.

Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек.

Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности.

Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры.

Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы.

Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие.

Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу.

Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки.

Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.

Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.

В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга.

Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта.

Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности.

Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры.

Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат.

Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.

Неизбежно удорожание работ по проведению проводки из-за приобретения:

  • самих гофрированных труб;
  • крепежных элементов;
  • распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг.

Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными.

Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Источник: stroyday.ru

Виды гофры как защитного устройства для электрических проводов: пластиковые и металлические

Ремонт электросети или прокладка новой проводки предполагает использование специальной упаковки в виде защитной оболочки. С этой целью принято задействовать гофру, закрепляющуюся на монтируемых проводах и кабелях. Конструктивно она представлена шлангом, круглым по сечению, у которого имеется ребристая поверхность, обеспечивающая надлежащую гибкость.

Значимость приспособления

Электрокабель и всевозможные другие провода прокладывается с целью обеспечения безопасности помещения. Выделяются следующие моменты:

  1. Монтаж проводки в стенах (каркасных, деревянных) из горючих материалов, непосредственно за воспламеняющейся отделкой из ПВХ, вагонки, во время крепежа к перекрытиям из древесины. В таких ситуациях оболочки негорючего типа выбираются в целях соблюдения пожарной безопасности.
  2. Маскировка проводов отделочными материалами в виде гипсокартона, вагонки, плит ПВХ и пр. Когда на такие стены что-либо крепится, повреждение кабеля будет гораздо сложнее, поскольку защитную функцию выполняет твердая описываемая оболочка.
  3. Обустройство кабелей в пол под стяжку или под специальную отделку. В такой ситуации гофрированный шланг предотвращает передавливание проводов заливающейся бетонной массой. Когда же возникает необходимость замены кабелей, не придется демонтировать пол в помещении.
  4. При осуществлении наружной отделки оболочка проводника защищается от атмосферных осадков, солнечного излучения, механических повреждений.
  5. В случае открытого монтажа по воздуху используется описываемое гибкое приспособление, водостойкое и выдерживающее резкие температурные перепады. Подвешивающийся провод дополнительно нуждается в армировании. Так увеличивается его несущая способность.
  6. Если рассматривать подземное проведение кабелей, для них обеспечивается надлежащая защита от влаги, жесткость, предотвращающая их повреждение.

Практика показывает, что даже металлическая гофротруба для электропроводки является не самой лучшей. При работе сверлом человек, наткнувшись на нее, может своевременно остановить работу, в противном случае такая оболочка без особого труда провинчивается. Чтобы электропроводка оставалась целой, рекомендуется иметь под рукой во время проведения ремонтных работ точный ее план с соответствующими замерами и отметками.

Виды гибкой оболочки

Описываемый предмет принято классифицировать по типу прочности. Выделяются следующие разновидности гофры:

  1. Легкий вариант отличается тонкой стенкой, чем обеспечивается высокая степень гибкости. Такой защитный шланг применяется для проведения проводов в стене под обшивкой, на потолочном полотне. Выдерживается незначительная механическая нагрузка.
  2. Средний тип гофры более утолщенный в сравнении с предыдущим вариантом. Сфера применения — в стяжке и в стенах.
  3. Тяжелый гофрорукав отличается толстыми стенками, но гибкость при этом незначительная. Он предназначен для укладывания в землю, заливки цементной стяжкой. В местах, где предусмотрены повороты, специалисты рекомендуют размещать уголки в виде муфт из-за довольно большого минимального радиуса. Таким способом обеспечивается сохранность проводки от пылевых скоплений, повышенной влажности.
  4. Электромонтажный гофроканал армированного типа отличается особенной структурой. На стальную проволоку в виде спирали наносится пластиковая оболочка. Этот вариант является лучшим для подвешивания кабелей, распределения их в грунте.

Еще защитный гофрошланг бывает с протяжкой в виде тонкого троса, облегчающего процедуру введения в средину провода. Процедура заключается в закреплении обозначенных изделий с осторожной заправкой кабеля внутрь посредством протягивания свободного конца. Без обозначенной протяжки сложно вправлять провод в защитное приспособление, особенно если речь идет про многометровую трассу.

Также стоит отдельно выделить пластиковую двухслойную кабельную гофру для проводки, внешняя часть которой имеет ребристое покрытие, а внутри она абсолютно гладкая. Такое изделие отличается высокой стоимостью, однако в нее протягивается новый кабель любой длины, чего нельзя сказать про трубы с внутренними ребрами. В последнем случае при большом количествк поворотов с небольшим радиусом затяжка провода является проблематичной.

Металлическая трубка изготавливается из нержавеющей или оцинкованной стали, термостойкая. Помимо того, существуют металлические вариации с дополнительным полимерным, резиновым покрытием. Они отличаются повышенными защитными свойствами, сохраняя проводку в исправном состоянии.

Классификация по материалам

Гофрированная труба для кабеля стандартно производится из металла или пластика. Такие материалы отличаются электротехническими характеристиками, физическими свойствами. Соответственно и защиту рекомендуется выбрать в зависимости от задач, к ней предъявляемых:

  1. Полипропиленовая гофра имеет синий оттенок, по принципу горения она самозатухающая. Отмечается высокая водоустойчивость, из-за чего часто применяется во время обустройства электропроводки в помещениях с высокой влажностью, на улице.
  2. Трубы на основе поливинилхлорида отличаются серым, цветом, могут окрашиваться в белый, также самозатухающие. Однако по водостойкости они уступают предыдущему варианту, поэтому их рекомендуется задействовать только в сухих зданиях.
  3. Защитные устройства из полиэтилена низкого давления окрашены в черный или оранжевый (красная вариация) цвет, являются горючими, не проявляют устойчивость к агрессивным средам, влаге. Сферой применения можно назвать открытый уличный монтаж, размещение проводов в штробах и в стяжках.
  4. Цветные металлические приспособления отличаются абсолютной негорючестью, устойчивы к механическим повреждениям, химическому действию. Они используются при обустройстве электрической проводки в каркасных или деревянных строениях, часто встречаются при монтаже кабелей в уличных условиях.

С точки зрения норм по пожарной безопасности оптимальным вариантом для горючих стен, зданий выступает именно металлическая гофра труба для кабеля. При искажении размеров провода вследствие возгорания защита не прожигается и предотвращает возгорание. Более того, такие изделия не повреждают грызуны. Если все же имеются сомнения относительно электропроводки в пластиковых трубах, следует воспользоваться гофрой из оцинковки или нержавейки, кабель-каналами из металла.

Гибкие защитные приспособления производятся в стандартных размерах от 16 до 65 мм. При выборе необходимого параметра следует учитывать не только наружный, но и внутренний диаметр.

При одновременном монтаже нескольких проводников должен подбираться такой размер трубы, чтобы на просвет оставалось порядка половины радиуса. Такое условие должно в обязательном порядке соблюдаться в случае группового монтажа, для чего задействуется специальный провод. Он сильно греется и нужен определенный воздушный зазор для свободного отведения лишней тепловой энергии.

Выбор правильного размера

Подборка гофротрубы для кабеля осуществляется с учетом территории, на которой она будет располагаться. Принято выделять следующие участки в помещениях, на уличных площадках и диаметр изделия к ним:

  • до включателей и розеток не меньше 20 мм;
  • до осветительных приборов — 16 мм;
  • монтаж слаботочных проводов для антенны, компьютерного оснащения, телефона — свыше 25 мм;
  • соединительный участок между электрическими щитками должен в диаметре быть не меньше 32 мм, в этом случае рекомендуется проводить дополнительную вторую линию;
  • отрезок проводки, отходящий от основной распределительной коробки к обычной, непосредственно от щитка, должен иметь параметры от 25 мм;
  • защита, проходящая через этажное перекрытие, изготавливается из жесткой трубы диаметром в 40 мм.

Особенности монтажа

Во время проведения открытой укладки электропроводки гофра закрепляется с помощью пластиковых клипс. Такие приспособления несложно подобрать под соответствующий диаметр трубы. Крепежные детали фиксируются дюбелями или саморезами через 20 см, после чего в них вводится кабель в защитной оболочке, затягивается до щелчков. Если монтаж осуществляется в штробу, она «сажается» на пластиковые стяжки, реже для этих целей используются дюбель-стяжки. Иногда применяются самодельные фиксаторы в виде жестяных полосок, имеющих посредине саморезы или гвозди.

Разработка трассы проводится в соответствии с определенными условиями. Недопустимо наличие резких поворотов, в которые сложно будет провести новый кабель в случае износа имеющегося. Следует придерживаться рекомендаций:

  1. Протяженность участка не должна превышать 25 м, при условии, что на ней присутствует не больше 4 углов.
  2. Недопустимо расположение поворотов в непосредственной близости, 5 м — минимальный промежуток. Когда же углы обязательно должны находиться вместе, рядом с ними сооружается распределительная коробка, ее можно заменить ревизионным лючком.
  3. Угол поворота должен составлять 90 °C, при этом показатель радиуса выдерживается максимально большой.
  4. Часто трассы малоточных кабелей и электрической проводки сооружаются параллельно. Между их рукавами минимально допустимое расстояние — 200 мм. Пересечение возможно только при соблюдении прямого угла.

Обозначенные правила распространяются на наземный и подземный монтаж проводов.

Размещение кабеля в защитном шланге

Правильная прокладка проводки в помещении предполагает размещение отдельных кусков гофротрубы в промежутках между распределительными устройствами, а уже от них непосредственно к осветительным агрегатам, розеткам, выключателям. Такие участки обычно короткие с наличием минимального числа углов, кабель в них проводится без труда.

При одновременном протягивании через защитную оболочку сразу нескольких проводников их рекомендуется сложить вместе, через шаг в 30 см перетянуть не слишком туго скотчем, изолентой. Далее провода скручиваются в общий жгут с последующим созданием петли. Если последняя получилась слишком толстой, допускается формирование отдельных петелек с последующим их скреплением шпагатом. Далее к получившемуся ушку прикрепляется трос и начинает тянуться с противоположной стороны. Так оболочка постепенно надевается на провода. Все движения выполняются плавно, чтобы не повредить изделия. Существует два способа монтажа:

  • изначально на указанном участке крепится гофра, после чего в нее протягивается кабель;
  • первым делом в защитную оболочку помещается провод, после чего вся конструкция монтируется на место.

Первым способом стоит воспользоваться в случае обустройства внутренней проводки, разделенной на небольшие промежутки. Второй метод уместен для уличных работ при прокладке длинных трасс.

Гофра для электропроводки является удобным и доступным защитным средством. Она отличается универсальностью, прочностью, материалом исполнения, о чем знает каждый электрик и подскажет, какую трубку подобрать для монтажа кабелей в конкретном месте.

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т. д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т. п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

На базе Steam

«Из нашего предыдущего опыта краудфандинга мы обнаружили невероятную ценность вовлечения сообщества на раннем этапе процесса. Ранний доступ дает нам возможность получать и реализовывать отзывы сообщества таким образом, чтобы мы могли более гибко создавать лучшую игру. Заземленный — это тот тип опыта, в котором отзывы сообщества будут иметь решающее значение, а ранний доступ позволит создать этот цикл обратной связи с самого начала ». «Мы хотим сделать игру максимально возможной, и установить точные сроки для игры на ранней стадии разработки очень сложно.Тем не менее, мы также хотим быть прозрачными с нашим сообществом, поэтому мы дадим вам лучшее предположение, понимая, что эти планы могут измениться. Текущая цель для полной версии Gounded — , а в 2021 году — ». «Мы хотим предоставить массу отличного контента с помощью Gounded, но, что более важно, некоторые идеи и функции могут резко измениться в зависимости от отзывов, которые мы получаем от сообщества. В настоящее время мы планируем включить в полную версию следующие функции:

• Полная сюжетная линия
• Достижения и карты Steam
• Больше ошибок! Вид насекомых.
• Больше окружающей среды и биомов
• Больше рецептов крафта
• Дополнительные функции и обновленные системы для улучшения всего опыта »

«В начале раннего доступа следующие функции / контент будут доступны в« Основанном », но весь контент следует рассматривать в процессе разработки:

• Основа, заложенная для нашей предполагаемой сюжетной линии
• 3 основных биома — луга, живая изгородь и дымка
• Изготовление
• Базовое здание
• Одиночная игра и совместная онлайн-игра
• Первые два уровня оружия и брони
• Не менее десяти насекомых
• Режим арахнофобии »

«Мы высоко ценим готовность нашего сообщества поддерживать и участвовать в разработке Gounded.Таким образом, ранние сторонники получат преимущество, поскольку мы постепенно на увеличим цену на на в раннем доступе по мере добавления большего количества контента и функций ». «Мы хотим создать как можно больше возможностей для нашего сообщества взаимодействовать с нами и предоставлять обратную связь. Будь то наш блог разработчиков, сервер Discord или ежемесячные дневники разработчиков, мы будем слушать, обсуждать и учитывать ваши отзывы от начала до конца ».

Заземленное руководство по игре и вики

Заземленное руководство по игре и вики

Добро пожаловать в руководство по игре и Wiki.Узнайте все о новой игре на выживание от Obsidian. Включает стоимость, полную дату выпуска, платформы, цену, дату запуска и многое другое.

Заземленный — Последние новости

Последние и предстоящие новости

Заземленный — Руководства и советы для начинающих

Статьи для начинающих
Строительные статьи по теме
Руководства по опасным врагам

Статьи, связанные с оборудованием

Информация о броне, оружии и инструментах

Статьи, связанные с местоположением

Важные руководства по расположению

Заземлено — прохождение сюжета

Руководства по прохождению сюжета

ПРИМЕЧАНИЕ. Этот список сюжетных заданий основан на миссиях, заданных во время предварительного выпуска игры.Это будет обновлено, как только игра выйдет и будет подтверждена дополнительная информация.

Ознакомьтесь со списком квестов All Story!

Unlock The Secret Quest

В игре также есть секретный квест, который можно найти во время исследования! В этом квесте вы будете бегать по заднему двору в поисках Стража, неизвестного существа, которого вы никогда не встречали!

Статьи по теме
Все квесты BURGL

Ознакомьтесь со списком квестов BURGL здесь!

ПРИМЕЧАНИЕ: Этот список квестов BURGL основан на миссиях, данных во время предварительного выпуска игры.Он будет обновлен, как только будет подтверждена дополнительная информация.

Все квесты Alchemist BURGL
Квест Reward
Slime Mold Stalk 30 Raw Science
Все квесты Hunter BURGL
Quest Reward
Worker 100 Raw Science
Aphids 50 Raw Science
Все квесты Explorer BURGL
Все квесты Chipsleuth BURGL

Заземленные — базы данных

Создание баз данных

Основано — Дата выпуска и стоимость

Стоимость и дата выпуска в раннем доступе
Дата выпуска Ранний доступ: 28 июля 2020 г.
Полная версия: TBD
Платформа ПК
XBOX
Официальный сайт Gounded Официальная страница Steam
Editions Обычная версия (ранний доступ)
Цена $ 30
Недоступно для Switch и PS4

Obsidian Games в настоящее время разрабатывает игры исключительно для Microsoft, поэтому, вероятно, мы не увидим версии этой игры для Switch или PS4.Microsoft Windows или XBox — единственные две доступные платформы.

Узнайте больше о дате выпуска здесь

Gounded — Обзор игры

Outdoor Survival Game

Gounded — это приключенческая игра на выживание, в которой вы будете играть за группу детей, которых постигла весьма неудачная судьба — они уменьшился в собственном дворе! Теперь они будут вынуждены выживать в дикой среде, заполненной множеством тварей.

Создавайте, стройте и сражайтесь

Игроки должны сами найти себе средства к существованию, такие как вода и еда, а также искать убежище от различных опасностей вокруг себя. Это можно сделать, собирая материалы и создавая базу! Разумеется, к вам со всех сторон будет нападать армия муравьев и других насекомых! Важно отметить, что насекомые в игре будут реагировать на ваши действия!

Многопользовательская игра на 4 человека

Вам не обязательно отправляться в это приключение в одиночку — Gounded поддерживает многопользовательскую игру до 4 человек! Вы можете попытаться справиться с этим на заднем дворе с помощью друзей.

В настоящее время в раннем доступе

Gounded еще официально не выпущена, хотя полный релиз игры ожидается в 2021 году.Игру можно приобрести сейчас в Steam и играть на двух платформах: Microsoft Windows и XBox.

© 2020 Obsidian Entertainment ВСЕ ПРАВА ЗАЩИЩЕНЫ.
Торговые марки являются собственностью соответствующих владельцев. Его лицензиары не одобряли иным образом этот сайт и не несут ответственности за работу или содержание этого сайта.
▶ Заземленный — Официальная страница

Станция Земля

связанные страницы:

Земля антенны

Мои соревнования и Boatanchor Room

Антенная система и мой дом станция

Бытовая техника

Наземные системы

Планировка домов

Молния

Rohn 65G

RF на станции Оборудование

2-й этаж Цокольный

Установки, подверженные повреждениям, почти всегда включают одну или несколько из следующих ошибок:

Кабельная проводка, в которой смешаны или сочетаются различные автономные системы на чувствительном оборудовании без общего входа панель

Кабели и проводка, проложенные над землей, особенно несколько футов над землей

Заземление входа или оборудования, которое не подключен к заземлению

Аппаратная площадка без вызывной панели, или который не приклеен к входной панели

(ссылка на карта установки)

По слухам, оборудование станции или столы улучшают прием и передача и уменьшение TVI или RFI. Некоторые даже думают, что фильтры отводят гармоники на землю, где земля поглощает нежелательные сигналы. Как и многие вещи, которые слышали, за научным фольклором стоит элемент истинных результатов.

В ранних радиоустановках, однопроволочные механизмы подачи были обычным явлением. Даже после Второй мировой войны, когда коаксиальный кабель стал общие, очень немногие системы использовали балуны. В результате ранние установки часто имелись очень высокие уровни радиочастотного излучения на проводке станции и шкафах оборудования.

Раннее оборудование не имело основания.Электропроводка в США отсутствовала круглый заземляющий контакт, имеющий только горячий и нейтральный в цепях 110, и нейтраль и два горячих вывода на 220 приложений. Многие части снаряжения, так как не было подключение защитного заземления на вилках и шнуре, для безопасности зависело от заземляющего стержня. Руководства призывали пользователей «всегда подсоединять заземление» к клемме заземления. по оборудованию.

В конце концов линейное напряжение увеличилось, как и безопасность. Напряжение в сети увеличилось до номинальное значение 117/234 В с изолированным защитным заземлением (заземлено только на предохранитель коробка).В конце концов, напряжение стало 120/240, а типичное — 125/250. во время небольшой нагрузки. Теперь у нас в США 120/240, а не 110 или 220 вольт. Большая часть оборудования теперь имеет двойную изоляцию или трехжильный шнур с защитное заземление.

Что может и чего нельзя делать на станции или столе?

Влияние на прием или передачу сигнала

Даже современные радиочастотные системы могут иметь дефекты установки или конструкции. Эти дефекты могут вызвать протекание чрезмерного радиочастотного тока по проводам и кабелям, входящим в дом.Такие токи называются синфазные токи , потому что ток течет без противотока поблизости. Например, отлично работающий линия передачи имеет точно равные и противоположные токи по одному близко расположенный проводник. Это отменяет дальнее излучение и ограничивает ток до внутри линии передачи. Если антенна или в башенной системе есть синфазный ток проблемы, вызванные дефектный дизайн или установка, а земля может помочь уменьшить общий режим шум, достигающий антенна.Это действительно из дефект антенны, и не из «отражение сигналы ».

В случае нежелательных синфазных токов, заземление станции или оборудования может также уменьшить TVI или RFI. Земля может сделать это, давая нежелательные ток в каком-то месте безвреден для протекания, удерживая RF вне линий электропередач, линий CATV, и телефонные линии.

Заземление станции также может удерживать радиочастотные токи от среды с потерями, обеспечивая тракт с низким сопротивлением, если на станции возникают нежелательные антенные токи оборудование или кабели.

Вертикально поляризованные сигналы распространяются вдоль Земли с гораздо меньшими затратами. затухание по сравнению с горизонтально поляризованными сигналами. Наземный экран, противовес, или наземная радиальная система под антенной может уменьшить местные чувствительность к шуму сокращение ответ антенны к местному шуму. Этот применимо только к горизонтально поляризованная антенна, поскольку потери на землю позволяют повысить уровень поляризации наклон. Потерянный грунт может увеличиваться вертикальный поляризационный отклик по горизонтали поляризованные антенны.Стержни заземления не имеют влияние на это, любой улучшение требует чего-то это на самом деле покрывает Земля с потерями под горизонтально поляризованная антенна.

Станция наземная мощь ……

  • Замаскируйте установку антенны или проблемы с фидером
  • Разрешить использование одиночных механизмов подачи проволоки, установленных на станцию, например антенна longwire или Windom
  • Повышение молниезащиты и снижение опасности поражения электрическим током

A станция заземление НЕ …..

  • Помогите прием или передача, или RFI, или TVI, на правильно работающей станции с исправно функционирующие линии передачи
  • А земля не будет уменьшить шансы количества или количества молний удары


Это типичный любительская установка:

Если у нас нет высокая башня по сравнению с окружающий структуры, или если мы не достаточно удачлив, чтобы иметь под землей коммунальные услуги, освещение чаще всего полезность ударов линий. Даже когда высота полезности линии и башни сопоставимые, инженерные сети предложить много более широкая область цель, поэтому их поражают гораздо чаще.

Много любительских радиоустановки иметь независимый заземляющий стержень радиорубки установлен снаружи радиорубка. Штанги заземления станции, которые не привязан к заземление электросети вне дома может и часто делает, увеличить шансов повреждение оборудования. Мы никогда не должны использовать независимый заземляющий стержень или стержни просто вне станции в качестве защитного заземления станции.

В этой плохой, но распространенной компоновке:

Молнии скачки перетекают из E в отказ в обслуживании и дом вход (D).

Очень небольшая часть всплеск перенаправлен в довольно высокая сопротивление вход заземления стержень (С).

Станционная земля и «электрическая масса» вышки и любительской антенны выглядят намного лучше, чем обычный маленький стержень заземления на служебный вход. Самая большая часть всплеска протекает через домашняя проводка к станционное оборудование, и в конце концов к антенна с низким сопротивлением система (A) и станция заземления (B).

С общие удары молнии на ЛЭП и ЛЭП скачки, хорошие основания установлен в A и B на самом деле увеличение текущий ток через дом проводка и радиооборудование, когда в ЛЭП ударил, или если на линии электропередач замыкание на землю!

Один путь для молнии, общий с наземными коммуникациями и скромной антенной высот, от линий электропередач до дома и территории башни.Он также может зацикливаться от сети через телефонное и кабельное оборудование, или кабель и телефон могут также делятся переносом энергии молнии в дом.

Другой путь для молнии, общий с более высокими башнями или под землей коммунальные услуги, от башни через оборудование до электросети, телефона и / или Линии кабельного телевидения.В путь могут быть включены водопроводные и газовые магистрали.

Некоторые из нас отключаются наши антенны и рассмотреть все в сейфе лачуги. Если A отключен и B (вокзал стержень) остается подключенным, радио все еще в молнии путь от D до B. Отключение антенна не работает много, если только вышка или антенна получает прямой удар или вызвал обвинения от поблизости забастовка. Отключение антенна лучше, чем ничего, но не намного. Единственный способ Устранение более распространенных путей распространения молнии — отключение каждого пути через оборудование. Отключение радиооборудование от ЛЭП при отключении антенн помогает, но есть все еще значительный риск освещения течет хотя оборудование на других трассах от D или из C в A, или из D или от C до B, если все внешние связи удалены из станционное оборудование.

Лучшее решение это связать точку C в точку B с гораздо меньшим путь импеданса, чем любой другой путь.B и C всегда должен быть связанными вместе. Это даже прописано в в Национальное Электрооборудование Код. В Национальное Электрооборудование код говорит: « Общие заземление важно к обеспечить электрически непрерывный и непрерывный путь правильно рассеиваться молнии вредные электричество. Неспособность сделать все из необходимых наземная система межсоединения это обычная проблема место, указанное в молниезащита системные проверки. «

Также настольное оборудование должно быть правильно подключен в хамшаке.Правильный кабель для радиорубки и радиочастотное заземление входа питания также работают. хорошо для молниезащиты! Хижина подачи ЛЭП оборудование должно быть заземлено в той же точке входа, что и антенны. Ты можешь видеть фотографии того, как я это делаю на конец эта статья.

Правильное здание и территория башни, и правильные методы подключения, обеспечьте практически все оборудование молнии охрана. В вход в здание земля должна быть привязанный к власти сеть заземления. Любые дополнительные работа, такая как благоустройство территории или добавление глушителей, не будет означать ничего, если подключение входа и сети неправильное (или не существует)!

Территория второго этажа предлагает уникальную (но похожая) проблема с установками в существующих домах, где хамшак и все кабели, силовая проводка и заземления не могут находиться в одной точке входа.

Нажмите, чтобы см. типовые схемы местности

Изолированная земля Лидеры и основания ( Избегая земли Петли)

Никогда изолировать Радиочастотные кабели на настольном оборудовании с изоляторы линии питания. Наше оборудование разработан для работы с оборудование привязано вместе с низким импедансный кабель щиты. Последнее, что нам нужно, — это несколько шкафов с разными RF. потенциал на операционном столе. изоляторы линии питания как минимум должны быть снаружи, у кабельного входа.Еще лучше, чтобы они принадлежали антенне или около нее, или необходимо исправить антенную систему.

Единственный кабели должны иметь заземление аудио кабели, которые соединяют оборудование с разными потенциалами шасси, даже когда потенциалы напряжения относительно малы. Это потому, что щиты не толщиной в несколько слоев кожи на звуковых частотах. Если на щите много кожи глубины, синфазный ток, магнитные поля или электрические поля будут легко перейти к кабелю внутри.

Пока новее оборудование 12 вольт действовал или имел трехжильный заземленный вилки, старое оборудование часто имеет внутренние Поставки ВН и два проволочные заглушки. Этот оборудование должно быть основанный на хорошем земной путь для безопасность, иначе случай оборудование может подняться более чем самое высокое напряжение. За пример блокировки отказ конденсатора в старое радио, с какая-то антенна конфигурации, может поднять с шасси на полную высоту вольтаж. Линия байпасный конденсатор может потерпеть неудачу в результате в 120 В переменного тока на шасси или мощность трансформатор мог недалеко от начальной к заземленному вторичная обмотка, добавление вторичного напряжение к мощности линейное напряжение и применяя это к шасси, толкая против власти линия.Старшая оборудование также часто есть линия электропередачи напряжение, иногда не плавленый, на внешнее реле линий.

В то время как более современный передача обычно безопасно, лучше всего всегда связывать все снаряжение к общей тяжелой автобус на операционный стол. Этот автобус должен быть надежно приклеен к хороший земной путь.

Любые претензии вы должен работать изолированно основание на земле из каждого куска снаряжение не только ложь, это также опасно. Такой глупая схема подключения на самом деле поощряет контуры заземления, как а также уменьшение Электробезопасность для оператора.

Любительское снаряжение не заземлен через трехпроводная вилка. Это оборудование требует внешнего безопасное заземление подключение к шасси. Это означает некоторые станции на самом деле требуется наземная шина станции. Этот дополнительный земля за столом никогда не повредит, и это никогда не принесет молния если правильно сделано. Это только сделаю дела обстоят лучше, хотя это часто не обязательно.

Более современные станции иногда этого не требуют земля, потому что все снаряжения три заглушки или работает от 12 вольт.Если автобусная остановка требуется, поместите это на столе. Каждые часть снаряжения должна подключиться напрямую к этот автобус как общая точка. Что общая точка должна беги на станцию входная панель на одна большая мигалка, тесьма, или большая токопроводящий провод. В вход на станцию панель заземления должна заземлите весь кабель основания, поскольку они войти, в том числе электросети и территория телекоммуникационной компании. Все должно быть в то же потенциальный вход комната.

До НЕ проложить отдельный провод из каждого куска передача на землю стержень, чтобы избежать «земли» петли ».Не используйте отдельную землю стержни, чтобы избежать земли петли. Делая либо создает нежелательных контуры заземления! Этот верно на вашем операционный стол, на у входа или у башня. Не делайте использовать изоляторы на коаксиальные линии на рабочее положение. Это не то место для них, это создает вредный ситуация!

Моя станция Заземление

Моя наземная система работает. Мои башни получают ударил хотя бы один раз в каждый крупный гроза и у нас есть по крайней мере дюжина суровых грозы год.я никогда отключить что-нибудь, даже не потребитель устройства, и у меня есть никогда даже не терял чувствительный компьютерный модем или деликатный видеомагнитофон для молнии.

Территория башни

Следующее типично для моей башни основание:

Потому что это точка, где больше всего молния текущие проходит, территория широкая мигает высоко температура серебра припаян к заземляющие стержни. Этот земля не уменьшить шансы хита.Это предотвращает кабель щиты и контроль провода выходят из башня из единственный путь для токи молнии. другими словами, это земля уменьшает ток на проводах покидая башню для дома в событие, которое получает башня прямое попадание, или имеет существенный заряд из ближайшего забастовка.

Некоторые говорят, что мы нужно приварить к хорошо подключение.Что неправда. Мы установил много коммерческие башни серебряным припоем, и эти земли системы все еще хорошо после 35 лет. Старая зеленая патина мигает в картина была Установлен в 1998 году. Более старая 300-футовая башня и его заземляющий браслет был удален, но в течение своей жизни серебряная пайка пережил то, что должно были сотни прямых попаданий. Этот высокая температура твердый серебряный припой, не водопроводный припой.

# 14 AWG радиальные также плотно завернутый и спаянный с высоким температура серебра припаять к цифре 6 Сплошная шина AWG.Этот провод шины следует за периметр башенная площадка. Я никогда не было # 16 или радиальный заземлитель большего размера выходить из строя из-за освещения хиты до тех пор, пока есть по крайней мере десять из них, чтобы поделиться текущий.

Я использую медную трубу для заземляющих стержней. Чтобы сделать связи с труба, используем ступеньку бит и блоки дерево для сверления плотная дыра в медный оклад. Мы заставить мигать вниз по стержню. Мы сложите его немного вверх до чашку стыка и заполнить в результате депрессия с высоким температура серебра паять с помощью MAP газовая горелка.Вы должны использовать высокую прочность высокая температура припой, а не традиционная сантехника припой.

Все четыре угла основаны на ножки башни. Большинство настоящая работа в наземная система сделано похороненным радиалы, а не трубы.

Интересный точка, я измерил заземляющие токи в моем старом изолированном Rohn 45G 300 футов башня. Во время приближается серьезный гроза, полный ток короны было несколько сотен миллиамперы максимум. если только есть поблизости или прямой удар, ток не то высоко. Так же наземная система не «истекать кровью» и разгрузочные облака. Это миф. Здесь нет путь разряда в другие облака чем молния.

Защита башни с изолированным основанием

Мое изолированное основание Башня Rohn 45G защищена шунтирующей башней на землю (130 футов длиной), а искровые промежутки на ногах.

Почерневшая область от штормовых дуг.

Это коммерческие дроссели стока статического электричества для AM-вещания.Как статический рассеиватели, они не предотвращают и не уменьшают количество ударов. Они действительно предотвращают незаземленные вышки от «капельной зарядки» до высоких напряжений.

Для любительской службы на изолированных опорах или вертикалях, пластинчатые дроссели усилителя работать нормально. 100 Гн — достаточная индуктивность для 160-метрового 1/4 длина волны вертикальная.

Мастерская подъезд и цокольный этаж:

Входная площадка критичны.

Это вход точка заземления моего мастерская. В медная труба не имеет вода, это на самом деле земля. На нем ездят шесть футов глубиной, и подключается к похороненному Шина # 8 работает вокруг снаружи здания. Медные галстуки это к входу переборка под капюшон от дождя. Число шесть твердых медных провода связывает Telco и сигнальное заземление к заземление линии питания. Электросеть (коробка выключателя) также расположен внутри здание в этом та же точка, и это также основания для этого точка.

Расстояние между кабельным входом, входом для телефонной компании и антенным кабелем вход практически нулевой длины.

Дом Земля

Приемная антенна, передача антенна, и кабель управления подъезд:

Поскольку в доме не было радиорубки, там нет способ прокладки кабелей в той же точке, что и линии электропередач и линии телефонной связи войти в дом.

Заземляющие провода и кабельные экраны вход в дом заземлены на широкую ногу медный оклад. В широкая медная планка подключается от моего станция земли внутри дома, чтобы коммунальная компания и автоматический выключатель панельный грунт. В периметр моего дом имеет твердое тело # 6 медный провод заземления это связано с водопровод, пропан бак, ТВ антенна вышка, спутник кабель, лачуга входная площадка, и телефон и электрическое обслуживание заземляющий стержень. Широкий мигает вы видите также продолжается под дом прямо к электросети входная площадка около 30 футов.

Это обеспечивает все в дом подходит к почти такая же скорость во время молнии забастовка. Большой токи молнии не течь через проводка дома.

Домовая станция внутреннее общее точка заземления:

Передающие кабели перейти к единой точке где 8-позиционный реле кроссовер антенный переключатель прокладывает кабели и подавление гармоник фильтры для различных радио.Этот переключатель позволяет любой башне сгруппированная линия корма или одиночная антенная фидерная линия к быть подключенным к любому радио. Получатель кабели не подключены пока, но пойдет в общий заземленный матрица переключения.

Электростанция приходит с этого момента:

Каждая земля связаны с общим точка. Это общее точка привязана к линия подачи подъездная площадка с почти нулевой длиной провода. В большое реле передает 25 кВА генератор он-лайн.

Сила распространение на мой стол следует:

Белая розетка раздает 120/240 постоянное напряжение.Меньший металл розетка ответвляется накормить батарею резервный запас для моего компьютер, VHF / UHF радио и сканер.

Радио и малое энергопотребление оборудование питание от мастер переключился выход:

Следующая мастер-розетка полоса кормит меньшая полоса для очень низкая мощность устройств:

В конце концов эти кабели будут нарядился немного Больше.

Защита действительно больше о том, как вещи связаны чем что-либо еще.

Для большего заземления посмотри на мой спорящий сарай подъезд .

Также смотрите мой Расположение антенны

Я на высоте

Около

«У меня высокий уровень» — это крылатая фраза, основанная на фразе, произнесенной Оби-Ваном Кеноби в фильме 2005 года « Звездные войны: Эпизод III — Месть ситхов ». В Интернете эта фраза часто используется в приквелах, то есть в шутках относительно Звездных войн : Эпизоды I, II и III.

Происхождение

«Я на высоте» — это строка из фильма 2005 года « Звездные войны: Эпизод III — Месть ситхов ». Во время кульминации фильма, в котором персонажи Оби-Ван Кеноби (Юэн МакГрегор) и Энакин Скайуокер (Хайден Кристенсен) дуэли на огненной планете Мустафар, Оби-Ван прыгает через голову Энакина на ближайший холм. Там он кричит: «Все кончено, Анакин.Я на высоте ».

Линия стала любимой фанатами вдохновляющих мемов, шуток и других материалов. Одна из самых ранних итераций — веб-комикс на тему Lego на веб-сайте Irregular Webcomic, опубликованный 24 февраля 2006 г. (показан ниже).

Среди первых вариантов строчки в качестве мема — Демотивационный плакат. 9 ноября 2009 года пользователь Motifake Bartimus опубликовал изображение с места происшествия с подписью «Вы проиграли».


Распространение

С 2013 года фраза «Я выше» стала популярной фразой на / tv / board 4chan, и пользователи ссылались на нее в разговорах об Оби-Ване или трилогии приквела.

26 мая 2016 года анимационный анимационный сериал Робот-цыпленок пародировал сцену «возвышенности», в которой персонаж Оби-Ван ссылался на свое владение высотой, чтобы оправдать свое сомнительное с моральной точки зрения поведение. В течение одного года клип набрал более 2 миллионов просмотров на YouTube .

«Я на высоте» стало очень популярным в сабреддите / r / PrequelMemes, где цитата часто вставляется в другие формы мемов.12 февраля 2017 года Redditor yeezus-christ- поделился все более подробным мемом (см. Ниже, слева) с помощью строки, набрав более 1300 баллов (96% голосов) и 30 комментариев. В тот день другой пользователь ItsJonesyy опубликовал трехпанельный снимок, в котором сцена «возвышенности» сочетается с изображениями из «Мстителей». За два месяца пост получил более 1200 баллов (98 голосов) и 20 комментариев.


Различные примеры


История поиска

Магазин «Знай свой мем»


Внешние ссылки

Borderlands 3 Все локации красных сундуков

Borderlands 3 (BL3) имеет 57 локаций красных сундуков.Красные сундуки содержат лучшее снаряжение в игре, часто эпическое или легендарное. Они не нужны ни для каких трофеев или достижений и не являются обязательными. Они могут быть полезны во время сюжета, чтобы получить хорошее оружие, но также, как только вы достигнете 50 уровня, чтобы получить хорошее снаряжение для финала без особых хлопот.

Два красных сундука можно пропустить (1 в Засухах, 1 в Афинах), поскольку они являются наградами за выполнение заданий за выполнение дополнительных задач. Однако вы все равно можете получить их, присоединившись к игре друга, который выполнил дополнительные задачи.Красные сундуки также считаются коллекционными предметами для 100% завершения.

Вы можете отслеживать, сколько нашли, нажав L3 / левый стик в режиме просмотра карты. Уменьшите масштаб до вида планеты или орбиты, чтобы увидеть, сколько у вас есть на планету / всего. Опять же, это совершенно необязательно, но если вы хотите пройти игру на 100%, хорошо знать места, поскольку их может быть сложно найти. Помимо остальных предметов коллекционирования, красные сундуки — единственные предметы, не отмеченные на карте.

Также приятно знать, что вы можете открывать их повторно! Просто быстро перейдите на другую карту и вернитесь, тогда тот же сундук можно будет снова открыть.Таким образом их можно выращивать. Первоначально уровень предмета масштабируется по региону, но после сюжета вы можете активировать режим Mayhem, чтобы масштабировать сундуки до вашего уровня. Это один из самых быстрых способов фармить экипировку для эндшпиля.

В гайде ниже показаны все красные сундуки по планетам.

Быстрый выбор:

Пандора

В Пандоре 18 красных сундуков.

Засуха (3 красных сундука)

Красный сундук засухи # 1: На крыше гаража Элли.Придя из точки быстрого перемещения «Засуха», вы можете подняться на крышу с левой стороны.

Красный сундук засухи # 2: На вершине высокого вражеского здания выстрелите в 2 красные цели. Это приводит в действие люк на конце электрифицированного желтого провода. Пройдите через люк, чтобы найти красный сундук внизу.

Красный сундук засухи # 3: ЭТО НЕТ! Вы должны выполнить дополнительные задачи во время побочной миссии: Мощные связи.Если вы это сделаете, в конце миссии за красной машиной «Guns» откроется доска пола. Спрыгивайте вниз, и вы найдете красный сундук в подвале. Если вы его пропустили, вы можете получить его в Новой игре + (режим True Vault Hunter) или присоединиться к чужой игре в кооперативном режиме, например попросите друга начать новую историю и пригласить вас в квест.

Утес Вознесения (1 красный сундук)

Красный сундук обрыва Вознесения # 1: Вы найдете его автоматически во время побочного задания: следующий верхний мундштук Пандоры (во время вашего второго визита на планету Пандора ближе к концу истории). Он недоступен во время вашего первого посещения в основной истории. После того, как вы победите новый Рот во время этой побочной миссии, вы получите цель найти этот секретный тайник в новой комнате, которая открывается.

Devil’s Razor (2 красных сундука)

Devil’s Razor Red Chest # 1: Сначала заберитесь на эшафот к уникальной машине с фиолетовой меткой в ​​Devil’s Razor. См. Скриншоты локации ниже, где указано точное место, откуда нужно начать восхождение (см. Желтые выступы лесов на скриншоте 3).Спрыгните со стороны здания на большие трубы (скриншот 4), и из второй большой трубы вы увидите красный сундук (скриншот 5).

Красный сундук с дьявольской бритвой # 2: На самом верху здания, показанного в локации ниже. Поднимитесь по лестницам и ящикам внутри, чтобы добраться до красного сундука на самом верху.

Расколотые земли (2 красных сундука)

Красный сундук Splinterlands # 1: На крыше над станцией Catch-a-Ride. Можно забраться на борт.

Красный сундук Splinterlands # 2: Для этого вы должны кататься на американских горках и стрелять по всем красным целям за одну поездку. После этого электрическая дверь откроется в кабине американских горок (где вы садитесь в машины американских горок). Если вы стреляете по всем красным мишеням во время поездки, вы увидите открытую дверь и красный сундук прямо перед собой после выхода. Это может занять несколько попыток — обязательно используйте точное скорострельное оружие дальнего действия.Винтовки работают хорошо. Чтобы запустить американские горки, вы должны сесть в тележку, нажав кнопку перезагрузки, и выстрелить в маленькую красную мишень с правой стороны (скриншот 3). Если вы не стреляете по всем мишеням за одну поездку, вы можете повторять попытки так часто, как захотите.

Carnivora (2 красных сундука)

Красный сундук Carnivora # 1: На некоторых трейлерах. Вам нужно пробиться на вершину площади и перейти через мост. Затем придерживайтесь стены на краю области, чтобы добраться до сундука (путь см. На скриншоте 3).

Красный сундук Carnivora # 2: В гараже просто присядьте под дверью гаража.

Кишки хищника (2 красных сундука)

Guts of Carnivora Red Chest # 1: В длинной комнате с вращающимися механизмами поднимитесь на верхний этаж. Есть длинный мост с огнеметами, стреляющими в пол, но прежде, чем он станет вентиляционным отверстием, вы можете прыгнуть на него (скриншот 3). Воздух заставит вас взлететь к красному сундуку.

Guts of Carnivora Red Chest # 2: Его можно найти прямо перед тем, как войти в лифт, где вы выбираете свою музыкальную тему для битвы с боссом против Агонизатора. Пока НЕ ​​нажимайте 3 зеленые кнопки в лифте. ПЕРЕД тем, как войти в лифт, перепрыгните через пропасти прямо слева от входа в лифт (снимок экрана 3). С другой стороны вы найдете красный сундук (скриншот 4). Это на верхнем этаже после битвы через комнату с множеством врагов.

Крепость Конрада (1 красный сундук)

Красный сундук оплота Конрада # 1: Его можно найти только во время / после побочного задания: «Конец детства» (см. Прохождение связанной миссии, если вы застряли). После побочной миссии вы можете вернуться в зону unqiue миссии и выстрелить в две красные цели (те же, что вы стреляли во время этой побочной миссии), чтобы включить питание (желтые кабели загораются электричеством). Затем открывается секретная дверь на конце желтых кабелей на первом этаже, за этой секретной дверью находится красный сундук.

Шрам от пескоструйной обработки (1 красный сундук)

Красный сундук со шрамом от пескоструйной обработки # 1: Находится во вражеском лагере / деревне рядом с выходом к Devil’s Razor. Красные сундуки просто находятся в боковом здании, перейдите к точному местоположению указанного ниже маркера путевой точки, чтобы найти его в этом здании.

Собор Богов-близнецов (2 красных сундука)

Красный сундук в соборе Богов-близнецов # 1: Идите в отмеченное место (скриншот 1-2) и найдите дверь с деревянными баррикадами сбоку от тропы (скриншот 3). Сразитесь с этой баррикадой и следуйте по пути за ней, чтобы бежать прямо в красный сундук (скриншот 4).

Красный сундук в соборе Богов-близнецов # 2: Идите туда, где происходит испытание «Crushjaw Target of Opportunity Challenge» (скриншот 1-2). Победите цель. Там, где он появился, вы можете спуститься в фиолетовый трюм (скриншот 3). Внизу, в подвале, вы найдете красный сундук (скриншот 4). Примечание: это на том же уровне, что и выход в зону «Великое Убежище».

Разлом разрушителя

Красный сундук Разлома Разлома # 1: Внутри хранилища после финальной битвы с боссом. В этом последнем хранилище есть два красных сундука рядом друг с другом.

Красный сундук Разлома Разлома # 2: То же, что и выше, в финальном хранилище после эндбосса.

Прометея

Прометея имеет 15 локаций красных сундуков.

Окраины меридианов (1 красный сундук)

Красный сундук на окраинах Меридиана # 1: Идите в отмеченное место (скриншот 1-2). На первом этаже есть лифт, нажмите зеленую кнопку в лифте, чтобы подняться наверх (скриншот 3). Выходя из лифта, вы попадаете на верхнюю палубу. Придерживайтесь левой стороны колоды, и вы попадете в освещенную фиолетовым светом комнату, в которую можно прыгнуть, и в которой находится красный сундук (снимок экрана 4).

Меридиан Метроплекс (3 красных сундука)

Меридиан Метроплекс Красный сундук # 1: Вы столкнетесь с ним во время основной миссии «Враждебный захват», прежде чем спуститься в склад оружия.У всех на виду.

Красный сундук Meridian Metroplex # 2: Перейдите в локацию, показанную ниже (скриншот 1-2). Поднимитесь по тропе, показанной на скриншоте 3, и в конце вы найдете красный сундук (скриншот 4).

Меридиан Метроплекс Красный Сундук # 3: После победы над Гигамозгом, дверь открывается с левой стороны, открывая сундук.

Lectra City (3 красных сундука)

* Чтобы получить доступ к Лектра-Сити, вам нужно побочное задание: убить Киллаволта (вы все еще можете вернуться после этого побочного задания).

Красный сундук Lectra City # 1: На вершине крана в районе гавани, см. Снимок экрана 3, где показан путь для подъема.

Красный сундук Lectra City # 2: Идите в отмеченное место, и сундук будет лежать у всех на виду, здесь ничего особенного не нужно.

Красный сундук Lectra City # 3: ПОСЛЕ победы над Киллаволтом, вернитесь в комнату перед битвой с боссом. Теперь откроется дверь, ведущая к красному сундуку.

Skywell-27 (2 красных сундука)

Skywell-27 Красный сундук # 1: В «Яме удовольствий Катагава» (где на карте находится игровой автомат). Это несколько скрытая боковая область, в которую можно раскрыться (на скриншоте 3 показана точка раскрывающегося списка).

Красный сундук Skywell-27 # 2: Находится рядом с точкой быстрого перемещения «Комната управления лазером» после победы над Катагавой Боллом (Битва с боссом).

Вот что происходит в «Джетсонах».

Телезрители выдвинули несколько сумасшедших теорий относительно своих любимых шоу.Есть тот, который утверждает, что Спок является потомком Шерлока Холмса. Другая теория предполагает, что Джессика Флетчер была серийным убийцей в убийстве , она написала . Но наш личный фаворит — это The Flintstones и The Jetsons , два популярных мультфильма Hanna-Barbera в прайм-тайм 1960-х.

Это звучит так: в то время как The Flintstones , по-видимому, происходит в каменном веке, а The Jetsons происходит в 2062 году, эти два мира сосуществуют. The Flintstones — это постапокалиптическая жизнь на поверхности под The Jetsons .Барни и Вильма живут на земле под Джорджем и Джейн .

Это забавная теория для обсуждения на вечеринках, но есть одна большая проблема. Мы видим, что находится на поверхности в The Jetsons .

Одно из наиболее распространенных заблуждений о Jetsons заключается в том, что на рисунке никогда не показана земля под Орбит-Сити. Семья Джетсон живет в апартаментах Skypad. Джордж работает в Spacely Space Sprockets.Оба цилиндрических здания выступают в небо, как скворечники на длинных шестах. Это мир летающих машин.

Это оптимистичное видение 21 века часто заставляло зрителей задаваться вопросом — что же происходит на земле? Что ж, ответ — бродяги, гуляющие птицы, бетон и парки.

Один из лучших видов поверхностного уровня представлен в седьмом эпизоде ​​«Летающий костюм». Вспомните, The Jetsons первоначально транслировались в течение одного сезона с 1962 по 1963 годы, так как повторные показы сохраняли его в субботу утром в течение многих лет.Во всяком случае, этот конкретный эпизод вращается вокруг W.C. Когсвелл и мистер Спейсли разрабатывают красный комбинезон, который позволяет людям летать. Тем временем Элрой придумал таблетки, позволяющие людям летать. Из-за неразберихи в химчистке скафандры меняются местами, и в конце концов обе компании думают, что их летные костюмы — пустяк. К тому же, кто захочет надеть специальный комбинезон, если можно просто выпить таблетку? Эпизод завершается тем, что Когсвелл выбрасывает свой летный костюм X-1500 в окно, считая его бесполезным.

Костюм падает на поверхность.И приземляется на голову странствующего бродяги.

«Ах, жизнь на открытой дороге», — заявляет бездомный бродяга, прежде чем костюм ударит его по черепу. Его голые пальцы на ногах торчат из дыр в залатанных штанах. Скомканная шляпа сидит на его лысеющей голове. Другими словами, он похож на пародию на персонажа Стейнбека. На заднем плане структуры Орбит-Сити достигают высот в небо.

Изображение: Hanna-Barbera Productions / Warner Bros. Television Distribution

Это не единственный взгляд на землю, который мы получаем в «Летающем костюме».«Ранее, когда Cogswell Cogs испытывает свой костюм, пилот и Когсвелл врезаются в тротуар внизу.

В другой сцене мистер Спейсли вылетает из своего офиса, но его спасает Джордж в своей летающей машине. Спуск Спейсли занимает гораздо больше времени, чем Когсвелл. крушение, которое может заставить вас задуматься — насколько высоко находятся эти здания в The Jetsons .

Угадайте, что? Другой эпизод говорит нам точно, показывая большую часть поверхности. В «Private Property», 21-м эпизоде ​​в целом, Когсвелл и Спейсли снова ссорятся с бизнесменами, на этот раз из-за недвижимости.В какой-то момент геодезист роняет рулетку на землю. Он объясняет, что правила Orbit City предписывают, чтобы ни одно здание не располагалось на высоте более 2200 футов над землей. (Это примерно 0,4 мили. Чтобы представить это в современной перспективе, Бурдж-Халифа достигает 2717 футов.)

Изображение: Hanna-Barbera Productions / Warner Bros. Television Distribution

«Частная собственность» также изображает строительство зданий Орбит-Сити, поскольку массивные отбойные молотки, управляемые людьми, освобождают место для бетонозаводов.

Изображение: Hanna-Barbera Productions / Warner Bros. Television Distribution

Это похоже на аэропорт.

Изображение: Hanna-Barbera Productions / Warner Bros. Television Distribution

Когда человечество поднялось в небо, птицы будущего решили вместо этого ходить по земле. В воздухе слишком много движения, по крайней мере, так заявляет эта птица в другой сезон.

Гофра труба красная в Украине. Цены на гофра труба красная на Prom.ua

Работает

Pop Tube Труба гофра антистресс 20/70 см

На складе в г. Черновцы

Доставка по Украине

37 грн

Купить

Магазин «Beauty Shop». Бытовая химия, средства личной гигиены, декоративная косметика.

Работает

Труба защитная Пешель Heat-PEX Ø25 гофра красная/синяя

Доставка из г. Киев

15 грн

Купить

TeploPro системы отопления

Работает

Труба защитная Пешель Heat-PEX Ø20 гофра красная/синяя

Доставка из г. Киев

10 грн

Купить

TeploPro системы отопления

Работает

Труба защитная Пешель Heat-PEX Ø16 гофра красная/синяя

Доставка из г. Киев

Купить

TeploPro системы отопления

Работает

Труба ПП гибкая гофр. д.40мм, тяжёлая с протяжкой, 20м, цвет красный

Доставка из г. Киев

37.20 грн/м

Купить

ТОВ «ГалантПол электро»

Работает

Гофрированная труба 63 красный Труба гофрированная 63 Гофра 63 мм

Доставка по Украине

72 грн/м

Купить

ООО Востокпромнсаб

Работает

Гофрированная труба 50 красный Труба гофрированная 50 Гофра 50 мм

Доставка по Украине

60 грн/м

Купить

ООО Востокпромнсаб

Работает

Гофрированная труба 90 красный Труба гофрированная 90 Гофра 90 мм

Доставка по Украине

126 грн/м

Купить

ООО Востокпромнсаб

Работает

Гофрированная труба 40 красный Труба гофрированная 40 Гофра 40 мм

Доставка по Украине

40 грн/м

Купить

ООО Востокпромнсаб

Работает

Гофрированная труба 75 красный Труба гофрированная 75 Гофра 75 мм

Доставка по Украине

100 грн/м

Купить

ООО Востокпромнсаб

Работает

Гофрированная труба 125 красный Труба гофрированная 125 Гофра 125 мм

Доставка по Украине

340 грн/м

Купить

ООО Востокпромнсаб

Работает

Гофрированная труба 110 красный Труба гофрированная 110 Гофра 110 мм

Доставка по Украине

150 грн/м

Купить

ООО Востокпромнсаб

Работает

ГНУЧКА ДВОШАРОВА ТРУБА (ЧЕРВОНА) — KOPOFLEX®

Доставка по Украине

от 14. 11 грн/м

Купить

ООО «ДС-ЭЛЕКТРО»

Работает

ГНУЧКА ДВОШАРОВА ТРУБА (ЧЕРВОНА) — KOPOFLEX® 63

Доставка по Украине

от 23.53 грн/м

Купить

ООО «ДС-ЭЛЕКТРО»

Работает

ГНУЧКА ДВОШАРОВА ТРУБА (ЧЕРВОНА) — KOPOFLEX® 40

Доставка по Украине

от 14.11 грн/м

Купить

ООО «ДС-ЭЛЕКТРО»

Смотрите также

Работает

ГНУЧКА ДВОШАРОВА ТРУБА (ЧЕРВОНА) — KOPOFLEX® 50

Доставка по Украине

от 17.86 грн/м

Купить

ООО «ДС-ЭЛЕКТРО»

Работает

Гофрированная труба 90 черный Труба гофрированная 90 Гофра 90мм

Доставка по Украине

100 грн/м

Купить

ООО Востокпромнсаб

Работает

Труба PERT-OXY 5-слойная в гофре КРАСНАЯ Ø 16х2,0мм Pestan Сербия 50м

Недоступен

43 грн

40.85 грн

Смотреть

FITING.com.ua

Работает

Труба ПЭRT-OXY 5-слойная в гофре КРАСНАЯ Ø 16х2,0мм Pestan Сербия 50м

Недоступен

42 грн/м

Смотреть

Troynik. kiev.ua — отопление и водоснабжение, Киев

Работает

Защитная труба «Пешель» гофра Heat — Pex красная

Недоступен

10 грн

Смотреть

СантехКлас

Работает

Труба гофрированная ДКС 16 ПНТ усиленная красная (100м)

Недоступен

13.50 грн/м

Смотреть

FAZA STORE — мережа магазинів електро-технічної продукції

Работает

Труба гофрированная ДКС 20 ПНТ усиленная красная (100м)

Недоступен

15.50 грн/м

Смотреть

FAZA STORE — мережа магазинів електро-технічної продукції

Работает

Труба ПНД гибкая гофр. д.16мм усиленная с протяжкой красный. цвет

Недоступен

Цену уточняйте

Смотреть

«Экспострой 2016»

Работает

Труба гофрированная ДКС 25 ПНТ усиленная красная (50м)

Недоступен

22 грн/м

Смотреть

FAZA STORE — мережа магазинів електро-технічної продукції

Работает

Труба ПНД гибкая гофр. д.20мм усиленная с протяжкой красный. цвет

Недоступен

Цену уточняйте

Смотреть

«Экспострой 2016»

Работает

Труба гофрированная ДКС 32 ПНТ усиленная красная (25м)

Недоступен

31. 50 грн/м

Смотреть

FAZA STORE — мережа магазинів електро-технічної продукції

Работает

Труба ПНД гибкая гофр. д.25мм усиленная с протяжкой красный. цвет

Недоступен

Цену уточняйте

Смотреть

«Экспострой 2016»

Работает

Труба ПНД гибкая гофр. д.32мм усиленная с протяжкой красный. цвет

Недоступен

Цену уточняйте

Смотреть

«Экспострой 2016»

Работает

Труба гофрированная ДКС 40 ПНТ усиленная красная (20м)

Недоступен

42.50 грн/м

Смотреть

FAZA STORE — мережа магазинів електро-технічної продукції

Гофра для проводки: нужна ли она и чем отличаются разные типы

Наверх

28.01.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Гофра для проводки: нужна ли она и чем отличаются разные типы

4

5

1

6

Гофрированная труба выступает в роли дополнительной защиты при монтаже проводки. В каких случаях стоит использовать гофру, и от чего она защищает провод? Какую конкретно защиту выбрать? Подробный развернутый ответ в нашей статье.

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

  • Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
  • Для укладки проводки в бетонную заливку.
  • Для монтажа наружных сетей по фасаду здания или по воздуху.
  • Для монтажа кабеля под землей.
  • Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

ПВХ (поливинилхлорид)

Легкий и гибкий материал, который не поддерживает горение (но хорошо плавится). Выполняются изделия в сером или белом цвете. Гофра из ПВХ предназначена исключительно для внутренней прокладки, и защищает провод от механических воздействий. Поливинилхлорид имеет самозатухающие свойства, то есть при КЗ на линии или отгорании контакта гофра будет не гореть, а лишь плавиться. Ее можно использовать для прокладки в негорючих местах (кирпичной кладке или бетоне). Если нужно уложить по древесине, стоит дополнительно использовать негорючую подложку. Нельзя использовать на улице, так как от солнечных лучей пластик быстро пересыхает и трескается.

ППР (полипропилен)

Не поддерживает горение и имеет стойкость к самозатуханию. В отличие от ПВХ он стоек к ультрафиолету и влаге, поэтому может быть использован для наружного монтажа. Обычно изготавливается в синем цвете (хотя на AliExpress есть всех цветов радуги, но качество его довольно сомнительное).

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей – разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Cамый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

  • DKC;
  • IEK;
  • EKF;
  • KOPOS;
  • ЭРА;
  • Экопласт;
  • РУВИНИЛ;
  • NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

  • Почему между фазой и нолем 220 В, а между фазами 380 В?
  • Почему в США в сети напряжение 110 В, а в России 220 В?

Теги кабели электропроводка

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Реклама на CHIP Контакты

Гофра для кабеля: размеры, виды, советы по выбору

Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.

  • Гофровое назначение
  • Типы и виды гофрированных труб
  • Как выбрать гофру

Гофра назначения

Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.

Типы и виды гофрированных труб

Гофра для кабеля различают по следующим параметрам:

  1. Диаметр.
  2. Толщина стен.
  3. Используемые материалы.
  4. Цвет.
  5. Устойчивость к стрессу.

Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.

Классификация по материалу и его основным характеристикам:

  1. Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
  2. Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.

По количеству слоев различают:

  • Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
  • Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.

Стойкость к нагрузкам:

  • Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Ставятся на подвесные потолки и в гипсокартонные конструкции.
  • Средние (до 750 Н/5 см2) — влезают в штробы.
  • Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
  • Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.

Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:

  • Белый — освещение и Интернет.
  • Серый или черный — розетки, цепи общего назначения.
  • Зеленый — кабели для передачи данных и телефонии.
  • Красный — для наружного применения.

На практике такое разделение не применяется.

Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена ​​подробная таблица, в которой указан диапазон размеров гофры для кабеля.

Внешний диаметр Внутренний диаметр
16 10,7
20 14,1
25 18,3
32 24,5
40 31,5
50 39,6

Диапазон размеров металлорукава:

Внешний диаметр Внутренний диаметр
9,8 5.1
11,0 7,7
13,5 9,7
15,6 11,7
19,0 14,7
22,0 18,0
38,0 31,5
45,0 37,5
58,0 49,5
71,5 62,5
87,5 78,0

Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Как выбрать гофру

Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.

ПВХ подходит для:

  • Ленты наружной электропроводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электропроводка в бане, в ванной и других местах с повышенной влажностью.
  • Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
  • Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.

ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.

Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:

  1. Определить внутренний диаметр гофры.
  2. Определите внешний диаметр троса.

В таблице ниже приведены наружные диаметры популярных кабельных изделий.

Тип А Внешний диаметр мм
ВВГ 3х1,5 8
ВВГ 3х2,5 9,4
ВВГ 3х4 10,8
ВВГ 3х6 11,9
ПВА 3×1,5 8,2
PVS3x2,5 9,8
ПВА 2×2,5 9,1
ВББШВ 3х4 15,5
ВББШВ 3х6 16,5

Например, для прокладки электропроводки из одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.

Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:

  1. По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Например, решаем задачу:

Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?

На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:

ПВХ 2х2,5 — 9,1

92) / 4 = 1231 кв.мм

При этом можно заполнить только 35% площади:

1231 * 0,35 = 430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6,61

Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезные видео по теме:

Материалы по теме:

  • Как протянуть кабель в гофре
  • Типы и размеры металлорукава для кабеля
  • Защита электропроводки от механических повреждений
  • Как проложить кабель под землей

Опубликовано: Обновлено: 25.06.2018 1 Комментарий

Гофра для кабелей и проводов: виды, размеры (диаметр), установка

При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.

Содержание статьи

  • 1 Зачем нужна гофра
  • 2 типы гофрирований для кабельной маршрутизации
    • 2.1. 5.1 Гофропроводка
    • 5.2 Особенности открытой прокладки на улице

Зачем нужна гофра

Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:

Вообще гофры, даже металлические, не лучшая защита от механических повреждений. Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.

Виды гофр для прокладки кабеля

Гофра для кабеля бывает разной прочности:

Как видите, классификация основана на прочностных свойствах, определяющих область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.

Гофра кабеля может быть с протяжкой (правильное название «щуп») и без

Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра. Снаружи он имеет такую ​​же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.

Гофра металлическая и металлополимерная

Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Какие материалы

Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.

Гофра для кабеля, размеры, цены

Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет сильнее нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена гофрированных электротехнических труб зависит от многих факторов



Выбор размера

Выбор диаметра гофры также зависит от площади, на которой она будет проложена:

Выбирается диаметр гофры для прокладки кабеля в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов

Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.

Цены

Вообще говоря, самая дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.

Различные материалы, цвета, толщина стенок и разные цены

Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас беспокоит качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т. п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.

7
Наименование Тип А Наружный диаметр Внутренний диаметр Протяжка Цена за метр IP4 Назначение 6
Гофра ПВХ легкая 16 мм 11,4 мм Да 2,4 руб.
Гофрированная труба из ПЭВП, черная BCS 15,7 мм 11,3 мм Да от 7,5 руб/м 55 для скрытой укладки
Гофрированная труба ПНД черная БКС 19,5 мм 14,5 мм Да от 8,9 руб/м
45 550094 прокладка скрытая прокладка открытая
55 55
Красная двухстенная труба ПНД прочная 50 мм 41,5 мм Да 78,5 руб/м 9 для скрытой прокладки 9
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм Да от 9,7 руб/м 55
PPL (полипропилен) гофрированная труба Easy 19,7 мм 14,8 мм Да от 28 рубки / м 55 Открытая, HIDGE
Гофрированная труба из полиамида черный 21,2 мм 16,8 мм нет от 52 руб/м 68 открытая, скрытая прокладка, стойкая к УФ
Труба гофрированная полиамидная серая 21,2 мм 16,8 мм Да от 48 руб/м 68 открытая, скрытая

Монтаж гофрированных труб

При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые зажимы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.

При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:

Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.

Гофропроводка

При монтаже электропроводки в доме или квартире отрезки гофры закрепляют между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.

При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.

Как протянуть кабель в гофру

При монтаже следить, чтобы протяжка не выскальзывала. Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:

  • Сначала закрепляем гофру, затем затягиваем кабель или провода в готовую деталь.
  • Сначала протяните кабель, затем монтируйте.

Особенности открытой прокладки на улице

При наружной прокладке, как правило, подвешивается на тросе. Для наружного применения подойдет металлическая нержавейка, а лучше – металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий). Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при отрицательных температурах.

Хотя это дешевый метод, он не самый лучший, так как стяжки лопаются.

При монтаже протянутый в гофру трос подвешивается на тросе. Самыми дешевыми креплениями являются обычные пластиковые стяжки. Также существуют специальные подвески.

Красный гофрированный внутренний канал — UL Riser Conduit — красный вертикальный гофрированный кабелепровод — доступны другие цвета — желтый, белый, синий Красный гофрированный внутренний воздуховод

ОБЩАЯ ИНФОРМАЦИЯ

Red Riser Innerduct идеально подходит для использования в качестве неметаллического гибкого канала для защиты и организации оптических волокон в стояках. Durathane / Riser внесен в список Underwriters Laboratories (UL) 2024 для использования с вертикальными или оптоволоконными кабелями общего назначения в соответствии со статьей 770 Национального электротехнического кодекса (NEC) или кабелями связи в соответствии со статьей 800. Также доступен с канадским сертификатом cUL, соответствующим требованиям или превосходящим их. для ФТ-4. Пожалуйста, запросите список cUL во время котировки и укажите в заказе на покупку. Это обеспечит соответствующую маркировку материала знаком cUL.

БЫСТРАЯ И ЭФФЕКТИВНАЯ УСТАНОВКА

Легкая и гибкая гофрированная конструкция упрощает установку. Гофры также обеспечивают превосходную устойчивость к раздавливанию для долговременной защиты тонких оптических кабелей. Внутренние гофры уменьшают поверхностный контакт между внутренней стенкой кабелепровода и оболочкой кабеля, снижая трение, защищая кабель от высокого растягивающего напряжения во время установки.

Durathane / Riser доступен с установленной на заводе лентой Bull-Line, что сокращает этапы установки и снижает затраты на установку.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЛЯ DURATHANE / RISER UL 2024

  Особенности и преимущества
  • Доступен в стандартном оранжевом цвете
  • Прочная гофрированная конструкция отличается гибкостью, малым весом, но обеспечивает превосходную устойчивость к раздавливанию.
  • Внесен в список UL для применения в стояках в соответствии со статьями NEC 770 и 800 и стандартом UL 2024.
  • 1″, 1-1/4″, 1-1/2″ и 2″, чтобы соответствовать диаметру вашего оптоволоконного кабеля.
  • Последовательная маркировка метража и идентификация продукта напечатаны через каждые 2 фута.
  • Стандартная длина в рулонах от 250 футов до 5000 футов.
Описание Метод испытаний
Требование
Значение
Максимальное распространение пламени
UL 2024, 11. 1.2a
12,00 футов
Пройдено
Макс. Темп. на высоте 12 футов.
UL 2024, 11.1.2b
≤850º F
Пройдено
Прочность на растяжение
АСТМ D638
≥6500 фунтов на квадратный дюйм ≥6500 фунтов на квадратный дюйм
Модуль упругости при растяжении
АСТМ D638 ≥377 000 фунтов на квадратный дюйм
380 000 фунтов на квадратный дюйм
Зубчатый Izod Impact
АСТМ D256
≥5 фут-фунтов/дюйм.
15 фут-фунтов/дюйм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ

  • Изготовлены в соответствии с UL 2024, соответствуют или превышают требования к воспламенению для стояков или общего назначения.
  • Свойства материала в соответствии с ASTM D 4216.
  • Доступен с установленной тянущей лентой Bull-Line.
  • Стандартная маркировка: Durathan Riser, (перечислен UL), (диаметр), (код запуска), (дата), (маркировка метража)
  • Стандартный цвет — пастельно-желтый.
  • Предназначен для использования с вертикальными кабелями.

  • СТАНДАРТНЫЕ ДЛИНЫ КАТУШОК И КАТУШЕК

    Нестандартные длины, специальные маркировки и сборки, а также ленты Bull-Line® Pull Tape с другой прочностью могут быть предоставлены по запросу (может применяться минимальное количество).

Стандартная длина барабана Размер Номинальный внешний диаметр Номинальный идентификатор Вт. За 100 футов. Кадры Катушка
F X W
Общий вес
CR 500 100 N533 1000 1,00″ 1,35 дюйма 1,11 дюйма 12.0# 1000 футов 48 х 44
270#
CR 500 100 N533 2500 1,00″ 1,35 дюйма 1,11 дюйма 12. 0# 2500 футов
56 х 44
580#
CR 500 100 N533 5000 1,00″ 1,35 дюйма 1,11 дюйма 13,5# 5000 футов 72 х 44
915#
CR 500 125 N533 1000 1,25 дюйма 1,60 дюйма 1,30 дюйма 13,5# 1000 футов 48 х 44
285#
CR 500 125 N533 2500 1,25 дюйма 1,60 дюйма 1,30 дюйма 13,5# 2500 футов 56 х 44
620#
CR 500 125 N533 5000 1,25 дюйма 1,60 дюйма 1,30 дюйма 13,5# 5000 футов 72 х 44
990#
CR 500 150 N533 1000 1,50 дюйма 1,90 дюйма 1,55 дюйма 16. 2# 1000 футов 72 х 44
475#
CR 500 150 N533 2500 1,50 дюйма 1,90″ 1,55 дюйма 16.2# 2500 футов 78 х 44
730#
CR 500 200 N533 1000 2,00 дюйма 2,38 дюйма 2,10 дюйма 18. 0# 1000 футов 72 х 44
495#
CR 500 200 N533 1500 2,00 дюйма 2,38 дюйма
2,10 дюйма 18.0# 1500 футов 78 х 44
595#
Стандартные длины рулонов Размер
Номинальный внешний диаметр
Номинальный идентификатор
Вт. На 100 футов. Кадры Катушка
F X W
Общий вес
CR 500 100 N533 0250 1,00″ 1,35 дюйма 1,11 дюйма 12.0# 250′ 36 х 17
30#
CR 500 100 N533 0500 1,00″ 1,35 дюйма 1,11 дюйма 12. 0# 500′ 39 х 21
60# ​​
CR 500 125 N533 0250 1,25 дюйма 1,60 дюйма 1,30 дюйма 13,5# 250′ 40 х 16
34#
CR 500 125 N533 0500 1,25 дюйма 1,60 дюйма 1,30 дюйма 13,5# 500′ 40 х 25
68#
CR 500 150 N533 0250 1,50 дюйма 1,90″ 1,55 дюйма 16. 2# 250′ 40 х 22
41#
CR 500 150 N533 0500 1,50 дюйма 1,90 дюйма 1,55″ 16.2# 500′ 40 х 22
82#
CR 500 200 N533 0250 2,00 дюйма 2,38 дюйма 2,10 дюйма 18. 0# 250′ 40 х 30
45#
CR 500 200 N533 0500 2,00 дюйма 2,38 дюйма 2,10 дюйма 18.0# 500′ 45 х 40
90#



См. цены на внутренние воздуховоды ниже

американский Tech Supply хранит внутренние каналы и отправляет большинство внутренних каналов в США в тот же день и специализируется на быстром возврате. для всех продуктов Innerduct и Raceway, включая стандартный внутренний воздуховод, внутренний воздуховод пленума, воздуховод из полиэтилена высокой плотности и наружный внутренний воздуховод. ATS имеет полную линейку OSP Duct, Plenum Innerduct, Гофрированный Внутренний воздуховод, гофрированный полиэтилен высокой плотности, внутренний воздуховод со стояком, внешний завод Кабелепровод, оптоволоконный канал и наш специальный предварительно установленный оптоволоконный вход воздуховод Внутренний воздуховод ATS из полиэтилена высокой плотности доступен в размеры от 1/2″ до 6″ дюймов в диаметре с толщина стенки внутреннего воздуховода в несколько единиц SDR или HDPE. Запасы САР многие размеры внутреннего канала и могут отправлять большинство заказов внутреннего канала в том числе по индивидуальному заказу, включая цветные внутренние каналы в течение 48 часов. Наш Гофрированный внутренний воздуховод / воздуховод из полиэтилена высокой плотности изготовлен из материала высокой плотности. полиэтилена (HDPE) и предназначен для размещения внутри существующих канал. Наш гофрированный внутренний воздуховод идеально подходит для тяги до 1000 футов. и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать на небольших или ограниченных участках. Наш гофрированный внутренний канал доступен в 1 «и 1 1/4». Стандартный цвет оранжевый и предлагается в различных других цветах. Последовательные отмеченные кадры является стандартным. Пользовательские параметры, такие как несколько цветов на барабан и Также доступны щелевые воздуховоды.

Сейчас мы ЗАКАЗЫВАЕМ и отправляем 1″-2″-3″-4″ HDPE Innerduct



Внутренний воздуховод Duraline MultiCell

Optiroad MultiCell Innerduct

Внутренний воздуховод Maxcell Multicell



PVC INNERDUCT: American Tech Supply теперь также предлагает полную линейку внутренних воздуховодов из ПВХ.-Позвоните для получения информации. Кроме того, большая часть наших новых 2-дюймовых, 3-дюймовых и 4-дюймовых внутренних воздуховодов из полиэтилена высокой плотности уже имеется на складе. Все воздуховоды сортамента 40, 80 и связанные с ними воздуховоды поставляются из Огайо, Техаса, Тампы, Флориды и Юты. Воздуховод из ПВХ

Черный внутренний воздуховод, защищенный от ультрафиолетового излучения — внутренний воздуховод, защищенный от ультрафиолетового излучения

НИЖЕ ЦЕНЫ ЯВЛЯЮТСЯ ТИПИЧНЫМИ РЕКОМЕНДУЕМЫМИ ЦЕНАМИ- ИЗ-ЗА ЦЕНЫ НА МАСЛО- ЦЕНЫ МОГУТ ИЗМЕНЯТЬСЯ ЕЖЕДНЕВНО — ПОЖАЛУЙСТА, ЗВОНИТЕ (866) 342-3721, ЧТОБЫ УТОЧНИТЬ НА СЕГОДНЯШНИЕ ЦЕНЫ — МЫ ПОПРОБОВАЕМ И ПОСТАВЛЯЕМ КАТУШЕЧНУЮ 250-ФУТОВУЮ И 500-ФУТОВУЮ ПЛЕНУМУ ИННЕРДУТ В ЖЕ ДЕНЬ!

Позвоните нам, чтобы узнать цену по телефону (866) 342-3721

Сейчас мы ЗАКАЗЫВАЕМ и отправляем HDPE 1″-2″-3″-4″ HDPE Внутренний воздуховод:

  • Внутренний воздуховод 1″ SDR 11 HDPE- Подробнее
  • Внутренний воздуховод 1″ SDR 13,5 HDPE — Подробнее
  • Внутренний воздуховод 1 1/4 дюйма SDR 11 — Подробнее
  • Внутренний воздуховод 1 1/4 дюйма SDR 13,5 — Подробнее
  • 1/1/2″ SDR 11 Внутренний воздуховод — Подробнее
  • Внутренний воздуховод 1/1/2 дюйма SDR 13,5 — Подробнее
  • 2-дюймовый внутренний воздуховод из полиэтилена высокой плотности SDR 11 — Подробнее
  • Внутренний воздуховод 2″ SDR 13,5 HDPE — Подробнее
  • 2″ Schedule 40 Innerduct — Подробнее
  • 2-дюймовый внутренний воздуховод из ПЭНД сортамента 80 — Подробнее
  • Внутренний воздуховод 3 дюйма SDR 11 — Подробнее
  • 4-дюймовый внутренний воздуховод из полиэтилена высокой плотности SDR 11 — Подробнее
  • 4-дюймовый внутренний воздуховод SDR 13,5 HDPE — Подробнее
  • 4″ Schedule 40 Innerduct — Подробнее
  • 4-дюймовый внутренний воздуховод из полиэтилена высокой плотности сортамента 80 — Подробнее

Запад Берег (866) FIBER-21 который 342-3721 Восточное побережье (866) 650DATA (650-3282

)

Американский Tech Supply является активным поставщиком, зарегистрированным CCR для США. Правительство штатов

Новый огнестойкий воздуховод SnakeTube Snake Tube! До 900 градусов в течение 3 часов! Прочная, как сталь, но гибкая, как ПВХ, Snake Tube имеет длину 300 футов для сверхогнестойких сред. Специально разработан для кабелей управления, кораблей, коммуникационных и контрольных ситуаций, где в случае возникновения пожара кабели внутри не расплавятся, и вы сможете получать данные через огненный шторм и безопасно и вовремя эвакуировать людей

.

Мы Возможна отправка в тот же день! Много Доступные цвета

Мы специализируемся на изготовлении внутренних воздуховодов нестандартной длины. Чтобы узнать цены на внутренние воздуховоды, позвоните сегодня по телефону (866) 342-3721

Изготовлено в соответствии со спецификациями ASTM D2447, ASTM D3035, ASTM D3485, ASTM D2239 и NEMA TC7.

Стандартные цвета: черный, серый, красный, белый, синий, желтый, зеленый, оранжевый и терракотовый. Пользовательские цвета доступны по запросу.
Другие варианты включают встроенные полосы, последовательную маркировку и кабель-в-кабелепроводе.

Установки Multicell: ATS Теперь использует Multicell Innerduct от Optiroad. После нескольких лет исследований прототипов и испытаний многоклеточных внутренних и многоклеточных воздуховодов, включая Foduct, который мы представили в Калифорнии в 1993, компания Optiroad разработала гибкую, чрезвычайно прочную многоячеистую систему с внутренним сечением, которая подходит для большинства подземных волокон в домашних условиях -FTTX- FTTH и требования к многоволоконному волокну, чтобы эффективно и действенно сократить время и усилия, необходимые для установки радиального использования внутреннего канала. Благодаря своей прочной и герметичной конструкции Optiroad позволяет снимать и выдувать ленту для последующей установки оптоволоконных кабелей большего размера. COD также облегчает ввод кабелей длиной до максимальная длина намотки благодаря идеальному выравниванию внутренних каналов и меньшему трению, так как он не имеет связи.

OPTIROAD Multi-Cell Innerduct

Multicell Innerduct Теперь компания American Tech Supply представляет самый передовой в мире многоячеистый внутренний воздуховод, который идеально подходит для прокладки нескольких волоконно-оптических кабелей и отличается простотой установки. Многоячеистый внутренний канал Optiroad используется во всем мире более 10 лет и с огромным успехом используется для прокладки стандартных многожильных оптоволоконных кабелей, а также для установки внутренних каналов оптоволоконных кабелей FTTH-FTTX. Внутренний воздуховод Optiroad также рассчитан на сейсмостойкость, так как внутренний воздуховод Optiroad доказал свою безопасность при землетрясениях и проседании грунта благодаря высокой сжимающей нагрузке и гибкости. Информация о многоячеистых внутренних каналах

ГЛАДКОСТЕННЫЙ ИННЕРДУКТ — Нажмите подробнее о полных спецификациях

Внутренний воздуховод с гладкой стенкой — диаметр внутреннего воздуховода от 1/2 до 6 дюймов, размеры

Нажмите подробнее о полных спецификациях

ГЛАДКОСТЕННЫЙ ВХОДНОЙ ВХОД Воздуховод из полиэтилена высокой плотности от PNA прошел испытания и доказал свою эффективность в самых суровых условиях. От экстремальных температур до абразивных и высоконапряженных применений в подземных установках. ПЭВП от PNA обеспечивает качественный сервис и экономичность в широком диапазоне применений. Будучи гладким и гибким каналом для кабеля, HDPE не имеет себе равных по простоте установки и постоянной прочности.



Доступные размеры
13 мм 1/2″ 3/4″ 1″ 1-1/8″ 1-1/4″ 1-1/2″ 2″ 2-1/2″ 3″ 4″ 5 » 6″

Нажмите подробнее о полных спецификациях



Американский Tech Supply также поставляет полиэтилен высокой плотности для внутренних воздуховодов HDPE. внутренний канал в размерах от 1/2 «до 6» и доступен во множестве цветов. Гладкая стена Стандартный воздуховод из полиэтилена высокой плотности (HDPE). Интерьер гладкой стены имеет стеклянную отделку, которая обеспечивает наименьший коэффициент трения всех имеющихся несмазанных внутренних каналов. Наш внутренний канал с гладкими стенками представляет собой прочный высококачественный продукт для прямое захоронение приложений. Указанные ниже размеры взяты из От 1 до 4 дюймов и многие другие модели ниже в НАЛИЧИИ

Размер барабана Цвет Деталь № Стена Внешний размер Внутренний размер Максимальное усилие натяжения Размер катушки Длина
1″ Черный SW-100-SDR11-7000 СПЗ 11 1,315 1,075 950 72-45-24 7000
1″ Черный SW-100-SDR13. 5-1800 СПЗ 13,5 1,315 1,121 790 48-30-24 1800
1″ Черный SW-100-SDR13.5-7000 СПЗ 13,5 1,315 1,121 790 72-45-24 7000
1 1/4″ Черный SW-125-SDR11-5000 СПЗ 11 1,660 1,358 1520 82-45-30 5000
1 1/4″ Черный SW-125-13,5-2500 СПЗ 13,5 1,660 1,414 1260 66-45-30 2500
1 1/4″ Черный SW-125-13,5-5000 СПЗ 13,5 1,660 1,414 1260 82-45-30 5000
1 1/4″ Черный SW-125-13,5-8000 СПЗ 13,5 1,660 1,414 1260 96-45-32 8000
1 1/2 дюйма Черный SW-150-SDR11-5000 СПЗ 11 1. 900 1,554 760 96-45-32 5000
1 1/2 дюйма Черный СВ150-СДР13.5-5000- СПЗ 13,5 1.900 1,618 1455 96-45-32 5000
1 1/2 дюйма Черный SW-150-SDR11.5-2500 СПЗ 13,5 1.900 1,618 1455 96-45-32 2500
2 дюйма Черный СВ-200-СЧ50-2500 СЧ 40 2,375 2,067 2300 82-45-40 2500
2 дюйма Черный SW-200-SCH80-2500 СЧ 80 2,375 1,939 3140 82-45-40 2500
2 дюйма Черный SW-SDR11-4000 СПЗ 11 2,375 1,943 3105 96-45-32 4000
2 дюйма Черный SW-SDR13. 5-4000 СПЗ 13,5 2,375 2,023 2580 96-45-32 4000
3 дюйма Черный SW-SDR13.5-1000 СПЗ 11 3.500 2,982 5590 96-45-68 1000
4″ Черный SW-400-SDR11-766 СПЗ 11 4.500 3,682 11145 102-45-68 766
4 дюйма Черный SW-400-SDR13. 5-766 СПЗ 13,5 4.500 3,834 9250 102-45-68 766
• Изготовлен из прочного полиэтилена высокой плотности (HDPE).
• Гибкость и удобство работы в труднодоступных местах.
• Отличные низкотемпературные свойства.
• Превосходная устойчивость к естественным или механическим повреждениям. №
• Доступен с последовательной маркировкой в ​​футах или метрах. • Smoothwall доступен с постоянной подкладкой SILICORE® Super Slick.

Гладкая стенка

Ребристая
Гофрированный
Рисунок 8
Антенна
Контейнер
Точечный
Кабелькон
Пленум (пожарная рубашка)
Микротрубка
Принадлежности

Ребристая Гладкостенный внутренний воздуховод-ребристый Smmothwall внутренний воздуховод-ребристый гладкостенный внутренний воздуховод

Ребристая Smoothwall Innerduct Для специальной установки подземного кабеля, включая оптоволокно, Petro-Rib™ воздуховод обеспечивает превосходное снижение трения и гибкость. Изготовлен из качественной полиэтиленовой смолы высокой плотности, Petro-Rib™ обеспечивает максимальную прочность и адаптивность. на длинных тягах с многочисленными поворотами и перепадами высот. ПетроРиб™ также обеспечивает превосходную легкость натяжения и эффективность смазки при установке с ProPull™

Все модели PetroDuct™ поставляются предварительно смазанными, с предварительно установленным тяговым тросом; и других размеров и длин по специальному заказу. Соединения доступны во всех размерах.



Доступные размеры
13 мм 1/2″ 3/4″ 1″ 1-1/8″ 1-1/4″ 1-1/2″ 2″ 2-1/2″ 3″ 4″ 5 » 6″

Доступные цвета
Синий, оранжевый, черный, зеленый, серый, красный, желтый, белый, терракотовый.


ATS также имеет внутренний канал с ребристой стенкой, конструкция которого обеспечивает прохождение очень длинных тросов через внутренние выступающие ребра. Все внутренние воздуховоды с ребристыми стенками имеют внутреннее ребро и доступны в любом рейтинге SDR и SIDR.

ГОФРИРОВАННЫЙ ВХОД — ГОФРИРОВАННЫЙ ВХОД ГОФРИРОВАННЫЙ ВХОД

Для специализированной прокладки подземного кабеля гофрированный воздуховод PetroDuct™ обеспечивает превосходное снижение трения и превосходную гибкость. Изготовленные из качественного полиэтилена высокой плотности, гофрированные воздуховоды PetroDuct™ обеспечивают максимальную гибкость при крутых поворотах в сочетании с малым весом и превосходной экономичностью. Гофрированный PetroDuct™ обеспечивает максимальную легкость натяжения и эффективность смазки при установке с ProPull™

Все модели PetroDuct™ поставляются предварительно смазанными, с предварительно установленным тяговым тросом; и других размеров и длин по специальному заказу. Соединения доступны во всех размерах.



Доступные размеры
1″, 1-1/4″, 1-1/2″, 2″

Доступные цвета
Синий, оранжевый, черный, зеленый, серый, красный, желтый, белый, терракотовый.


Стандартные спецификации для гофрированного внутреннего воздуховода

PetroDuct™

Гофрированный воздуховод
Мы предлагаем гофрированный полиэтилен высокой плотности диаметром от 1 до 2 дюймов.

Часть продукта №

Рейтинг SDR/SCH

Номинальный наружный диаметр

Мин. внутренний диаметр

Минимальная стена

Максимальная стена

Вес, фунт/фут.

Средняя плотность

Средняя стена

ПК100

Н/Д

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

ПК100-FR

Н/Д

1.300

1. 000

0,50

0,080

0,1051

0,950

0,066

ПК100-PL

Н/Д

1.300

1.000

0,014

0,034

0,1001

0,950

0,024

ПК125

Н/Д

1,540

1.250

0,50

0,080

0,1502

0,950

0,060

ПК125-ФР

Н/Д

1,540

1. 250

0,50

0,080

0,1502

0,950

0,060

ПК125-PL

Н/Д

1,540

1.250

0,017

0,031

0,1450

0,950

0,024

ПК200

Н/Д

2,315

2.000

0,030

0,050

0,1902

0,950

0,040

ПК200-PL

Н/Д

2,375

2,00

0,015

0,035

0,2300

0,950

0,025

PC = гофрированный PL = герметичный FR = огнестойкий

Внутренний воздуховод ——

Доступные размеры
1″, 1-1/4″, 1-1/2″, 2″ Доступные цвета
Оранжево-белый.



Теперь мы предлагаем сертифицированные UL гофрированные направляющие 1″, 1-1/4″, 1-1/2″ и 2″, изготовленные из поливинилиденфторида (ПВДФ), которые соответствуют или превосходят все тесты UL для установок PLENUM RATED.

Внутренний воздуховод

Стандартные технические характеристики для трубопроводов PetroDuct™ класса «пленум»

Часть продукта №

Рейтинг SDR/SCH

Номинальный наружный диаметр

Мин. внутренний диаметр

Минимальная стена

Максимальная стена

Вес, фунт/фут.

Средняя плотность

Средняя стена

ПК100

Н/Д

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

ПК100-FR

Н/Д

1.300

1. 000

0,50

0,080

0,1051

0,950

0,066

ПК100-PL

Н/Д

1.300

1.000

0,014

0,034

0,1001

0,950

0,024

ПК125

Н/Д

1,540

1.250

0,50

0,080

0,1502

0,950

0,060

ПК125-ФР

Н/Д

1,540

1. 250

0,50

0,080

0,1502

0,950

0,060

ПК125-PL

Н/Д

1,540

1.250

0,017

0,031

0,1450

0,950

0,024

ПК200

Н/Д

2,315

2.000

0,030

0,050

0,1902

0,950

0,040

ПК200-PL

Н/Д

2,375

2,00

0,015

0,035

0,2300

0,950

0,025

PC = гофрированный PL = герметичный FR = огнестойкий

Внутренний воздуховод от Premier

Внутренний воздуховод нагнетательного патрубка 1 и 1,25 дюйма — выделен «КРАСНЫМ» — внизу —

[Цены не включают доставку, точка FOB PA ]
Внутренний воздуховод нагнетательной камеры предлагается в размерах 1″ и 11/4″ с предварительно установленной лентой для облегчения прокладки кабеля. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны индивидуальные варианты, такие как несколько цветов на катушке и щелевой воздуховод. American Tech Supply обеспечивает оборот для гофрированного внутреннего воздуховода, предоставляя услуги быстрой доставки, которые у нас есть на складе, включая полную линейку проверенных ETL внутренних воздуховодов, внутренних воздуховодов пленума, волоконно-оптических воздуховодов. , системы кабелепроводов и кабелепроводов, включая волоконно-оптические кабелепроводы, кабелепроводы для наружного монтажа, внутренние воздуховоды нагнетания, внутренние воздуховоды с номинальным стояком, тонируемые воздуховоды, гофрированные внутренние воздуховоды и многое другое. Гофрированный ПЭВП Гофрированный ПЭВП Premier изготавливается из полиэтилена высокой плотности (ПЭВП) и предназначен для размещения внутри существующего внутреннего воздуховода. Внутренний воздуховод идеально подходит для натяжения менее 1000 футов и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Наш внутренний воздуховод представляет собой гибкую неметаллическую гофрированную канавку, используемую для эффективной прокладки кабелей и оптоволокна во внутренних кабелепроводах.

— ПОЖАЛУЙСТА, ЗВОНИТЕ (866) 342-3721, ЧТОБЫ УЗНАТЬ АКТУАЛЬНЫЕ ЦЕНЫ — Цены на внутренние воздуховоды из полиэтилена высокой плотности 1 дюйм и 1,25 дюйма

Деталь №

Описание

Футов

Цена

П-100Т-5000 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

5000

Звоните

П-100Т-1000 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

1000

Звоните

П-100Т-500 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

500

Звоните

П-100Т-250 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

250

Звоните


П-125Т-5000 Внутренний воздуховод 1 ¼” с лентой [КАТУШКА]

5000

Звоните

П-125Т-1000 Внутренний воздуховод 1 ¼” с лентой [КАТУШКА]

1000

Звоните

П-125Т-500 1 ¼” Внутренний воздуховод с лентой [COIL]

500

Звоните

П-125Т-250 Внутренний воздуховод 1 ¼” с лентой [КАТУШКА]

250

Звоните

ОГНЕСТОЙКИЙ КАМЕР





Огнестойкий (FR) в гофрированном воздуховоде — только оранжевый. Огнезащитный воздуховод был протестирован и предлагается в высшем классе (только UL94 V-O). Поскольку процесс изготовления огнестойкого воздуховода исключает защиту от УФ-излучения, он должен быть установлен с защитой от воздействия естественного или любого другого УФ-излучения.

Все модели PetroDuct™ поставляются предварительно смазанными, с предварительно установленным тяговым тросом; и других размеров и длин по специальному заказу. Соединения доступны во всех размерах.



Доступные размеры
1″, 1-1/4″, 1-1/2″, 2″

Доступные цвета
Оранжево-белый.


ОГНЕСТОЙКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стандартные спецификации для гофрированного трубопровода PetroDuct™

Артикул №

Рейтинг SDR/SCH

Номинальный наружный диаметр

Мин. внутренний диаметр

Минимальная стена

Максимальная стена

Вес, фунт/фут.

Средняя плотность

Средняя стена

ПК100

Н/Д

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

ПК100-FR

Н/Д

1.300

1. 000

0,50

0,080

0,1051

0,950

0,066

ПК100-PL

Н/Д

1.300

1.000

0,014

0,034

0,1001

0,950

0,024

ПК125

Н/Д

1,540

1.250

0,50

0,080

0,1502

0,950

0,060

ПК125-ФР

Н/Д

1. 540

1.250

0,50

0,080

0,1502

0,950

0,060

ПК125-PL

Н/Д

1,540

1.250

0,017

0,031

0,1450

0,950

0,024

ПК200

Н/Д

2,315

2. 000

0,030

0,050

0,1902

0,950

0,040

ПК200-PL

Н/Д

2,375

2,00

0,015

0,035

0,2300

0,950

0,025

PC = гофрированный PL = герметичный FR = огнестойкий

ВНУТРЕННИЙ МУЛЬТИЭЛЕМЕНТ MAXCELL

Этот легкий продукт Maxcell для внутренних воздуховодов обеспечивает максимальную гибкость и позволяет устанавливать его в небольших или ограниченных местах. Наш гофрированный внутренний воздуховод доступен в размерах 1 дюйм и 1 1/4 дюйма. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны пользовательские опции, такие как несколько цветов на барабане и щелевой воздуховод. American Tech Supply теперь предлагает новый тканевый внутренний воздуховод Maxcell, который аналогичен тканевому внутреннему воздуховоду Maxcell, но имеет несколько существенных отличий от внутреннего воздуховода Maxcell, которые будут рассмотрены ниже. Maxcell является очень популярным продуктом внутреннего воздуховода из ткани, который успешно предлагает несколько преимуществ по сравнению со стандартным ПЭВП, особенно предлагая коэффициент заполнения до 80% по сравнению со стандартным внутренним воздуховодом. Maxcell также имеет несколько отличий от внутреннего воздуховода в типе композитных материалов, из которых он изготовлен, а также в типе ячеистой структуры.

Новый Многоцелевой воздуховод Maxcell Fabix

Мы предлагаем полную линейку внутренних каналов, включая ребристые внутренние каналы, точечные внутренние каналы, внутренние каналы нагнетания, внутренние каналы в форме восьмерки и многое другое. Наш внутренний воздуховод из полиэтилена высокой плотности (HDPE) изготовлен из 100% первичной смолы. Внутренний воздуховод может быть практически любого цвета и обладает отличной защитой от ультрафиолета. Оранжевый, черный, красный, синий и зеленый — наиболее распространенные цвета кабелепроводов. Мы можем предоставить несколько воздуховодов и цветов на одной катушке, чтобы максимально увеличить пространство в траншее. Все наши внутренние воздуховоды последовательно промаркированы на каждом футе и могут быть приобретены с липкой лентой или без нее. Внутренний воздуховод имеет внутреннюю силиконовую подкладку для предотвращения трения кабеля. Толщина стен SDR зависит от типа проектируемых проектов. Таблица 40, 15,5 СПЗ, 13,5 СПЗ, 11 СПЗ и 9 СПЗимеют стандартную толщину стенки.

НОВИНКА! Противопожарные системы кабельных вводов Snake Tray Cabletray-Raceway Systems

Внутренний воздуховод МуфтыВнутренний воздуховод Муфты

Нажмите на ссылки ниже для получения дополнительных Информация о внутреннем воздуховоде

Мы специализируемся на изготовлении внутренних воздуховодов нестандартной длины. Чтобы узнать цены на внутренние воздуховоды, позвоните сегодня по телефону (866) 342-3721 или нажмите кнопку чата в верхней части страницы, чтобы поговорить с одним из наших компетентных представителей.

Наш внутренний кабель Tracer обеспечивает метод обнаружения подземного оптоволоконного кабеля. Идентификационный провод представляет собой один медный провод, экструдированный во внутренний канал, что обеспечивает коррозионностойкий проводник. Альтернативным методом обнаружения подземного оптоволоконного кабеля является использование обнаруживаемой ленты, предварительно установленной в любом из наших продуктов для воздуховодов.

американский Tech Supply НЕ БУДЕТ ПРОДАВАТЬСЯ НЕДОСТАТОЧНО — позвоните нам сегодня, чтобы узнать Все, что вам нужно для внутренних воздуховодов и воздуховодов — мы превзойдем любой рынок США. Базовая цена! Позвоните нам по бесплатному телефону (866) 342-3721 или нажмите кнопку чата в верхней части страницы.

Перечислено UL-Теперь мы предлагаем предварительно установленный оптоволоконный кабель в нашем внутреннем воздуховоде-Спросите нас для получения подробной информации- (866) 342-3721

ATS может отправить многие внутренние воздуховоды из полиэтилена высокой плотности и воздуховоды из полиэтилена высокой плотности в один и тот же день, однако имейте в виду, что для специальных заказов и цветов нам требуется 7-10 дней для обработки вашего заказа на внутренние воздуховоды. Спасибо.

Размеры внутреннего воздуховода от 1/2 до 6 дюймов Внутренние муфты

Цвета и обозначения
  • Доступны стандартные цвета: белый, черный, синий, зеленый, красный, оранжевый, сиреневый, серый, желтый, коричневый, желтовато-коричневый, терракотовый.
  • Полоса: Комбинации полос доступны во всех цветах в виде комбинаций одинарных, двойных, тройных и четырех полос.

Другая идентификация
  • Маркировка размера внутреннего воздуховода, SDR и последовательного метража каждые 2 фута наносится лазером при каждом заказе.
  • Также доступны специальные отпечатки, такие как название компании, название проекта или любые другие специальные идентификационные метки

Опции
  • Смазка
  • До четырех длин/цветов внутренних каналов на катушку, уложенных параллельно или сегментированных на катушке.
  • Предварительно установленная тяговая лента, трассирующая лента
Внутренний воздуховод с гладкой стенкой диаметром от 1/2 до 6 дюймов

HDPE Внутренний воздуховод с гладкой стенкой является стандартным воздуховодом из полиэтилена высокой плотности (HDPE). Внутренняя часть гладкой стенки имеет стеклянную отделку, которая обеспечивает самый низкий коэффициент трения среди всех доступных внутренних воздуховодов без смазки. Наш внутренний канал с гладкими стенками представляет собой прочный высококачественный продукт для непосредственного заглубления.

Внутренний воздуховод с ребристыми стенками из полиэтилена высокой плотности Внутренний воздуховод с гладкими стенками диаметром от 1/2 до 6 дюймов

Наш внутренний воздуховод с ребристой стенкой из полиэтилена высокой плотности спроектирован таким образом, чтобы очень длинные тросы могли скользить по внутренним выступающим ребрам. Все внутренние воздуховоды с ребристыми стенками имеют внутреннее ребро и доступны в любом рейтинге SDR и SIDR.

Внутренний канал трассирующей проволоки из ПЭВП с гладкой стенкой Внутренний канал диаметром от 1/2 до 6 дюймов Внутренний канал

Tracer обеспечивает метод обнаружения подземного оптоволоконного кабеля. Идентификационный провод представляет собой один медный провод, экструдированный во внутренний канал, что обеспечивает коррозионностойкий проводник. Альтернативным методом обнаружения подземного оптоволоконного кабеля является использование обнаруживаемой ленты, предварительно установленной в любом из наших продуктов для воздуховодов.

HDPE Рис. 8 Воздуховод Внутренний воздуховод с гладкой стенкой диаметром от 1/2 до 6 дюймов

Наш внутренний воздуховод в форме восьмерки имеет высокопрочную оцинкованную опорную прядь для размещения воздуховода в воздухе. Опорная прядь является неотъемлемым компонентом соэкструдированного воздуховода.

Гофрированный воздуховод
Мы предлагаем гофрированный полиэтилен высокой плотности диаметром от 1 до 2 дюймов.

АФТ Волоконно-оптический кабель Loose Tube- Microcore Звоните Для ценообразования

ATS предлагает всю линейку волоконно-оптических кабелей AFL со свободными трубками

. America Tech Supply поставляет кабель MicroCore. American Tech Supply поставляет всю линейку кабелей AFL Microcore, аналогичных Future Flex, волоконно-оптических кабелей Sumitomo Air Blown, которые Microcore AFL соответствуют или превосходят волоконно-оптические кабели Sumitomo Future Flex Air Blown, волоконно-оптические кабели Air Blown, Fiber. в кабельном канале. ATS также предлагает кабель Alcoa ABF, оптоволоконный кабель с воздушной продувкой и всю линейку волоконно-оптических кабелей со свободной трубкой.
Кабель MicroCore® — это передовая технология оптоволоконных кабелей, позволяющая максимально использовать существующие или будущие системы трубопроводов с минимальными первоначальными инвестициями. MicroTechnology — это инновационный подход к развертыванию топологий волоконно-оптических кабелей в подземных кабельных сетях для сетей дальней связи, городских сетей, сетей доступа или сетей типа FTTX.
Основой MicroTechnology является специальная волоконно-оптическая кабельная система, включающая волоконно-оптические кабели MicroCore, системы трубопроводов MicroDuct и специальное устройство для продувки воздуха, предназначенное для продувки воздуховода и кабеля в стандартные подземные трубопроводы диаметром от 3/4 дюйма до 3 дюймов. . Изменение или добавление к вашей сети так же просто, как прокладка новых волоконно-оптических кабелей через существующие микроканалы, которые являются частью вашей системы кабелепроводов. Это снижает первоначальные капитальные затраты и позволяет построить сеть нужного вам сегодня размера, а также дает возможность легко наращивать пропускную способность в будущем.

Пленум (КРАСНЫЙ) Доступен по цене 1- Доступны внутренние воздуховоды 1/2″ и HDPE (СИНИЙ) размером от 1/2″ до 6″

У нас есть полный набор соединителей для внутренних воздуховодов

Внутренний воздуховод нагнетательного патрубка 1 и 1,25 дюйма — выделен «КРАСНЫМ» — внизу —

[Цены не включают доставку, точка FOB PA ]
Внутренний воздуховод нагнетательной камеры предлагается в размерах 1″ и 11/4″ с предварительно установленной лентой для облегчения прокладки кабеля. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны индивидуальные варианты, такие как несколько цветов на катушке и щелевой воздуховод. American Tech Supply обеспечивает оборот для гофрированного внутреннего воздуховода, предоставляя услуги быстрой доставки, которые у нас есть на складе, включая полную линейку проверенных ETL внутренних воздуховодов, внутренних воздуховодов пленума, волоконно-оптических воздуховодов. , системы кабелепроводов и кабелепроводов, включая волоконно-оптические кабелепроводы, кабелепроводы для наружного монтажа, внутренние воздуховоды нагнетания, внутренние воздуховоды с номинальным стояком, тонируемые воздуховоды, гофрированные внутренние воздуховоды и многое другое. Гофрированный ПЭВП Гофрированный ПЭВП Premier изготавливается из полиэтилена высокой плотности (ПЭВП) и предназначен для размещения внутри существующего внутреннего воздуховода. Внутренний воздуховод идеально подходит для натяжения менее 1000 футов и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Наш внутренний воздуховод представляет собой гибкую неметаллическую гофрированную канавку, используемую для эффективной прокладки кабелей и оптоволокна во внутренних кабелепроводах. Наши воздуховоды Plenum предлагаются диаметром 1 дюйм и 1 1/4 дюйма с предварительно установленной натяжной лентой для легкой прокладки кабеля. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны специальные опции, такие как несколько цветов на катушке и щелевой канал. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать его в небольших или ограниченных местах. Гофрированные воздуховоды доступны в размерах 1″ и 11/4″. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны настраиваемые параметры, такие как несколько цветов на барабан и щелевой канал.

— ПОЖАЛУЙСТА, ЗВОНИТЕ (866) 342-3721, ЧТОБЫ УЗНАТЬ АКТУАЛЬНЫЕ ЦЕНЫ — Цены на внутренние воздуховоды из полиэтилена высокой плотности 1 дюйм и 1,25 дюйма

Деталь №

Описание

Футов

Цена

П-100Т-5000 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

5000

Звоните

П-100Т-1000 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

1000

Звоните

П-100Т-500 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

500

Звоните

П-100Т-250 1-дюймовый внутренний воздуховод с лентой [КАТУШКА]

250

Звоните


П-125Т-5000 Внутренний воздуховод 1 ¼” с лентой [КАТУШКА]

5000

Звоните

П-125Т-1000 Внутренний воздуховод 1 ¼” с лентой [КАТУШКА]

1000

Звоните

П-125Т-500 1 ¼” Внутренний воздуховод с лентой [COIL]

500

Звоните

П-125Т-250 Внутренний воздуховод 1 ¼” с лентой [КАТУШКА]

250

Звоните

Оптовые скидки действуют всегда. Пожалуйста, позвоните в наши офисы продаж, чтобы получить индивидуальные предложения

Цены указаны с учетом наложенного платежа и не включают стоимость доставки или обработки.

Гофрированный ПЭВП (полиэтилен высокой плотности) Размеры катушки
Проверено ETL

Западное побережье (866) ВОЛОКНО-21 East Coast (866) 650-3282, чтобы узнать последние цены, или нажмите кнопку чата в верхней части страницы, чтобы поговорить с нами.

Катушки с гофрированным внутренним воздуховодом

РАЗМЕР

Цвет

Номер детали

Номинальный ID (внутри)

Номинальный внешний диаметр (снаружи)

Тяговая лента

Размер катушки

Длина барабана (футы)

1 дюйм

Оранжевый

Р-100Т-2000

1,049″

1,365″

900 фунтов

44-36-21

2000 футов

1 дюйм

Оранжевый

Р-100Т-2800

1,049″

1,365″

900 фунтов

48-30-24

2800 футов

1 дюйм

Оранжевый

Р-100Т-5000

1,049″

1,365″

900 фунтов

66-41-24

5000 футов

1 дюйм

Оранжевый

Р-100Т-6000

1,049″

1,365″

900 фунтов

72-41-24

6000 футов

1 дюйм

Оранжевый

Р-100Т-9000

1,049″

1,365″

900 фунтов

82-41-24

9000 футов

11/4 дюйма

Оранжевый

Р-125Т-1000

1,25″

1,56 дюйма

900 фунтов

44-36-21

1000 футов

1 1/4″

Оранжевый

Р-125Т-1600

1,250 дюйма

1,56″

900 фунтов

48-30-24

1600 футов

1 1/4″

Оранжевый

Р-125Т-3400

1,250 дюйма

1,56 дюйма

900 фунтов

66-41-24

3400 футов

1 1/4″

Оранжевый

Р-125Т-4000

1,250 дюйма

1,56 дюйма

900 фунтов

72-41-24

4000 футов

1 1/4″

Оранжевый

Р-125Т-6000

1,250 дюйма

1,56 дюйма

900 фунтов

82-41-24

6000 футов

1 1/2 дюйма

Оранжевый

Р-150Т-1000

1,57 дюйма

1,80″

900 фунтов

48-30-24

1000 футов

1 1/2 дюйма

Оранжевый

Р-150Т-2500

1,57 дюйма

1,80″

900 фунтов

66-41-24

2500 футов

1 1/2 дюйма

Оранжевый

Р-150Т-3500

1,57 дюйма

1,80″

900 фунтов

72-41-24

3500 футов

1 1/2 дюйма

Оранжевый

Р-150Т-5000

1,57″

1,80″

900 фунтов

82-41-24

5000 футов

Рифленые катушки стояка внутреннего канала

РАЗМЕР

Цвет

Номер детали

Номинальный ID (внутри)

Номинальный внешний диаметр (снаружи)

Тяговая лента

Длина катушки

1 дюйм

Оранжевый

Р-100Т-500

1,049″

1,35 дюйма

900 фунтов

500 футов

1 дюйм

Оранжевый

Р-100Т-2800

1,049″

1,365″

900 фунтов

500 футов

1 дюйм

Оранжевый

Р-100Т-5000

1,049″

1,365″

900 фунтов

350 футов

Как составить номер детали Для воздуховодов большого диаметра


Префикс

Размер

Толщина стенки

Цвет

Полосы

Ребристая внутренняя часть

Лента

БДИ

06 = ½”

2 = 9 СПЗ

ИЛИ = оранжевый

ORS = оранжевая полоса

РИ

T10 = лента 1000#



09 = ¾’

3 = СПЗ 11

BL = Синий

BLS = синяя полоса



T12. 5 = лента 1250#



11 = 1 дюйм

4 = 13,5 СПЗ

Чёрный = Черный

BKS = черная полоса



T18 = 1800 # лента



13 = 1 ¼”

5 = СЧ 40

ГР = Зеленый

GRS = зеленая полоса



T25 = лента 2500#



16 = 1 ½”

6 = 15,5 СПЗ

RD = Красный

RDS = красная полоса



MT = 1250# обнаруживаемая лента



21 = 2 дюйма

7 = СЧ 80

YL = желтый

YLS = желтая полоса




31 = 3 дюйма

8 = 17 СПЗ

БЕЛ = белый

WHS = белая полоса




41 = 4 дюйма



Серый = Серый

GYS = серая полоса




51 = 5 дюймов



BR = Коричневый

BRS = коричневая полоса




61 = 6 дюймов



БФ = Бафф

Чёрный = Полосатый




TC = Терракота

TCS = терракотовая полоса




LI = Сиреневый

LIS = сиреневая полоска

Заглушки воздуховодов

Заглушки

Blue Diamond для воздуховодов изолируют кабелепровод или внутренний воздуховод от воды, животных, мусора или любого другого подземного проникновения. Доступные в различных размерах и моделях, заглушки для воздуховодов легко устанавливаются и удаляются. Заглушки воздуховодов помогают защитить и герметизировать занятые и незанятые кабелепроводы и внутренние воздуховоды в широком диапазоне применений.

американский Tech Supply является поставщиком Innerduct, OSP, HDPE, Riser Rated Innerduct, Пленум Внутренний воздуховод, Гофрированный воздуховод, Внешний заводской трубопровод, Волокно Оптический канал, проверенный канал ETL

Гофрированный ПЭВП Гофрированный ПЭВП Premier изготавливается из полиэтилена высокой плотности (ПЭВП) и предназначен для размещения внутри существующего внутреннего воздуховода. Он идеально подходит для протяжки на высоте менее 1000 футов и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать его на небольших или ограниченных участках. Гофрированные воздуховоды доступны в размерах 1″ и 11/4″. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны настраиваемые параметры, такие как несколько цветов на барабан и щелевой канал.

** Для катушек, разобранных и возвращенных производителю, возможны скидки. Подробности по телефону

.

Цены указаны с учетом наложенного платежа и не включают стоимость доставки или обработки. Пожалуйста, добавьте минимальную комиссию 3% для всех заказов по кредитным картам.

Щелевой канал-конец Щелевой канал-щель Внутренний канал-Внутренний канал-Вертик Номинальный внутренний канал

ROCKAWAY, NJ — Мы также специализируемся на быстрой обработке и доставке в последнюю минуту. наш новый гофрированный щелевой воздуховод изготовлен из полиэтилена низкой плотности для большей гибкости при соединении и стеллажировании внутренних воздуховодов. Простой в использовании, он легко скользит по оптоволоконному кабелю и внутри воздуховода. Щелевой воздуховод предлагается длиной 250 футов, который можно разрезать для применения в полевых условиях. Он доступен в хорошо заметном оранжевом цвете с размерами от 1/2 дюйма до 2 дюймов. Внутренний воздуховод, гофрированный ввод и внутренний воздуховод, который также проверен ETL. , Наружный заводской трубопровод, Внутренний воздуховод пленума, Внутренний воздуховод с номинальным стояком, Тонируемый воздуховод, Гофрированный внутренний воздуховод и многое другое. Гофрированный ПЭВП Гофрированный ПЭВП Premier изготавливается из полиэтилена высокой плотности (ПЭВП) и предназначен для размещения внутри существующего внутреннего воздуховода.

Номер детали Описание Упаковка Цена по прейскуранту – звоните, чтобы узнать о скидках
ИСУ 050 41 01 02-250 Гофрированный разрезной воздуховод 1/2 дюйма Катушка 250 футов

ЗВОНИТЕ

ИСУ 075 41 01 02-250 Гофрированный разъемный воздуховод 3/4 дюйма Катушка 250 футов

ЗВОНИТЕ

ИСУ 100 41 01 02-250 Гофрированный разрезной воздуховод 1 дюйм 250-футовая катушка

ЗВОНИТЕ

ИКС 125 41 01 02-250 Гофрированный разрезной воздуховод 1 1/4 дюйма Катушка 250 футов

ЗВОНИТЕ

ИКС 150 41 01 02-250 Гофрированный разрезной воздуховод 1 дюйм Катушка 250 футов

ЗВОНИТЕ

ИКС 150 41 01 02-250 Гофрированный разрезной воздуховод 1 дюйм Катушка 250 футов

ЗВОНИТЕ

Внутренний воздуховод OurPlenum соответствует UL 910 и UL 2024 Новая кабельная направляющая с коэффициентом заполнения 85%!

American Tech Supply также предлагает полную линейку продуктов для внутренних воздуховодов и коробов нагнетательных камер, включая волоконно-оптические воздуховоды, наружные кабелепроводы, внутренние воздуховоды, гофрированные внутренние воздуховоды и многое другое. Plenum Duct — это гибкий неметаллический гофрированный кабельный канал, используемый для эффективной прокладки кабелей и оптоволокна во внутренних кабельных каналах. Premier-Plenum соответствует стандартам UL-(910) Национального электротехнического кодекса, статья 770, и соответствует стандартам UL-2024 по малому распространению дыма и пламени. Воздуховод Pur Plenum предлагается в размерах 1 дюйм и 1 1/4 дюйма с предварительно установленной натяжной лентой для легкой прокладки кабеля. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны пользовательские опции, такие как несколько цветов на катушке и щелевой канал..

Мы можем доставить 500-футовую катушку внутреннего кабеля в большинство мест в Соединенных Штатах по цене около 150 долларов США за 500-футовую катушку. Позвоните нам сегодня по телефону (866) 650-DATA

установлен на этих выходных? все есть, оптоволоконный кабель, тестеры, розетки, но воздуховод- а тебе срочно надо?»- Мы специализируемся на Rapid- 24- 48-часовой оборот

Просмотреть информационный документ в формате PDF о руководстве по кабелю здесь

Кабель Внутренний канал направляющей ткани, эквивалентный Maxcell, позволяет разместить максимальное количество кабелей в любом типе кабельной сети структура. Принимая форму кабелей, размещенных внутри, Cable Направляющая позволяет использовать до 80 % доступного пространства воздуховода. Нажмите Для получения полной информации о кабельной направляющей Внутренняя ткань.

Спецификации внутренних воздуховодов из полиэтилена высокой плотности Запросите актуальную цену (866) FIBER-21

Спецификация внутреннего воздуховода из полиэтилена высокой плотности

Ищете альтернативный источник кабелепровода?

Мы предлагаем трубы высшего качества по конкурентоспособным ценам и немедленное обслуживание .

Главная | Кабели | Переключатели | Контакт Нас | Наша команда | локации

Позвоните нам сегодня по бесплатному телефону (866) 342-3721 или (866) 650-DATA

Или нажмите кнопку чата в верхней части страницы, чтобы поговорить с одним из наших представителей

— 2010 Все права защищены —



Гофрированные трубки и фитинги — прокладка кабелей

DROSSBACH Инструмент для установки, кабелепровод 1/4-7/16 дюйма

Производитель # SLT-08

DROSSBACH Гофрированная трубка, нейлон, 1/2 дюйма, 100 футов

Производитель # DB012NDB-GRGR

$59,88

ДРОСБАХ Гофрированная трубка, полиэтилен, 2 дюйма, 100 футов

№ производителя 200PEBSX0000XBS

$106,00

доступны 2 длины

КАБЕЛЬ КОНТРОЛЬ Неразрезная гофрированная трубка Kable Kontrol — диаметр 1/2 дюйма — длина 100 футов — черная

Производитель # NSWL0. 50SP

$26,23

доступны 2 длины

КАБЕЛЬ КОНТРОЛЬ Огнестойкий ткацкий станок с расщепленной проволокой — полипропилен — диаметр 1/2 дюйма — длина 100 футов — черный

Производитель # FRPPWL.625-100SP

$24,66

ЭЛЕКТРИПРОВОД Трубка для ткацкого станка с расщепленной проволокой (полиэтилен) — 3/4 дюйма x 100 футов — черная

№ производителя WL-ED-PE-075-100-BK

$32,64

ДРОСБАХ Гофрированная трубка, нейлон, 1-1/4 дюйма, 250 футов

№ производителя 114NDBSG0000XZS

$213,22

РЕЙКУ Гофрированная трубка, нейлон 6, 1 дюйм, 10 футов

Производитель # PAREB-29F-10

$31,08

РЕЙКУ Захват, 2,040 дюйма, черный, полиамид 6

Производитель # PASSB-52M

$126,62

доступны 2 длины

КАБЕЛЬ КОНТРОЛЬ Огнестойкий ткацкий станок с расщепленной проволокой — полипропилен — диаметр 1 дюйм — длина 300 футов — черный

Производитель # FRPPWL1. 00-BSP

$141,62

ДРОСБАХ Гофрированная трубка, полиэтилен, 3/8 дюйма, 1900 футов

Производитель № 038PEBSX0000XZS

$303,48

ДРОССБАХ Гофрированная трубка, нейлон, 3/8 дюйма, 100 футов

Производитель # DB09LNDB-GRGR

$59,66

ДРОСБАХ Гофрированная трубка, нейлон, 3/4 дюйма, 100 футов

Производитель № DB034NDB-GRGR

$93,01

ЭЛЕКТРИПРОВОД Трубка для ткацкого станка с расщепленной проволокой (полиэтилен) — 1/2 дюйма x 100 футов — черная

№ производителя WL-ED-PE-050-100-BK

$30,13

ДРОССБАХ Гофрированная трубка, полиэтилен, 1-1/2 дюйма, 150 футов

Производитель № 112PEBSX0000XZS

$115,68

ДРОСБАХ Гофрированная трубка, полиэтилен, 1 дюйм, 300 футов

Производитель № 100PEBSX0000XZS

$175,94

доступны 2 длины

КАБЕЛЬ КОНТРОЛЬ Огнестойкий ткацкий станок с расщепленной проволокой — полипропилен — диаметр 3/8 дюйма — длина 100 футов — черный

Производитель # FRPPWL. 500-100SP

$23,25

ДРОСБАХ Гофрированные трубки, полиэтилен, 1-1/4 дюйма, 250 футов

Производитель № 114PEBSX0000XZS

$153,25

РЕЙКУ Соединитель, 1,889 дюйма, черный, нейлон

Производитель # VPGRB-48N08

$25,56

ДРОСБАХ Гофрированная трубка, полиэтилен, 1/2 дюйма, 1100 футов

Производитель № 012PEBSX0000XZS

$230,23

РЕЙКУ Средняя челюсть, 1,140 дюйма, черный, полиамид

Производитель # PAMBB-29F/G

$19,73

РЕЙКУ Соединитель, 0,276 дюйма, черный, нейлон

Производитель # PAGOB-07G00

БЕНТЛИ ХАРРИС Bentley Harris ConvoShield Алюминированная нейлоновая трубка для ткацкого станка — диаметр 5/8 дюйма — длина 39 дюймов | Хром

Производитель # COSHLD058

$13,67

РЕЙКУ Средняя челюсть, 2,040 дюйма, черный, полиамид

Производитель # PAMBB-52

$17,28

РЕЙКУ Соединитель, 1,410 дюйма, черный, нейлон

Производитель # VPGRB-29N06

$23,64

ДРОСБАХ Гофрированная трубка, нейлон, 1/4 дюйма, 100 футов

Производитель # DB07LNDB-GRGR

$50,57

ДРОССБАХ Гофрированная трубка, нейлон, 1 дюйм, 50 футов

Производитель # DB100NDB-GRGR

$85,72

ДРОСБАХ Гофрированная трубка, полиэтилен, 1/4 дюйма, 3200 футов

Производитель № 014PEBSX0000XZS

$427,14

РЕЙКУ Захват, 2,750 дюйма, черный, полиамид 6

Производитель # PASSB-70K

$215,94

БЕНТЛИ ХАРРИС Bentley Harris ConvoShield Алюминированная нейлоновая трубка для ткацкого станка — диаметр 1/4 дюйма — длина 39 дюймов | Хром

Производитель № COSHLD025

доступны 2 длины

КАБЕЛЬ КОНТРОЛЬ Огнестойкий ткацкий станок с расщепленной проволокой — полипропилен — диаметр 1/4 дюйма — длина 100 футов — черный

Производитель # FRPPWL. 380-100SP

$23,18

РЕЙКУ Гофрированная трубка, нейлон 6, 1/2 дюйма, 45 футов

Производитель # PAREB-17F-45

$77,62

РЕЙКУ Гофрированная трубка, нейлон 6, 1/4 дюйма, 45 футов

Производитель # PAREB-07G-45

$46,43

ФАТХ ИНК. Кабель Mngmt, полиамид, 11 x 22 x 19,4 мм

№ производителя 0

REIKU Фланец, 2,040 дюйма, черный, полиамид

Производитель # PADFB-52

$68,68

ЭЛЕКТРИДУКТ Трубка для ткацкого станка с расщепленной проволокой (полиэтилен) — 1/4 дюйма x 100 футов — черная

№ производителя WL-ED-PE-025-100-BK

$35,49

Гофрированная трубка (также известная как гибкая трубка) представляет собой гибкую гибкую нейлоновую трубу для организации и защиты проводки и кабелей. Эти гофрированные трубы различаются по диаметру трубы, разъемной трубе или цельной трубе, имеют ли они внутренние ребра и другие соображения. Фитинги (такие как Т-образные фитинги для гофрированных трубок), соединительные шарики, губки и захватные зажимы дополнительно помогают организовывать и удерживать проводку, кабели и саму трубку. Дополнительные возможности организации и защиты проводки и кабелей см. в разделе кабельные стяжки и кабельные термоусадочные трубки.

Corrugated Plastic Pipe With Electrical Cable — Bilder und Stockfotos

136Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 136

corrugated пластиковая труба с электрическим кабелем Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

glyphensymbol für elektrische kabelwelle — гофрированная пластиковая труба с электрическим кабелем stock-grafiken, -clipart, -cartoons und -symbole

Glyphensymbol für elektrische Kabelwelle

rohrhalter-verschluss. — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Rohrhalter-Verschluss.

Электроустановка – гофрированная пластиковая труба с электрическим кабелем, фото и изображения

Электроустановка

wellpappenfarbstoff und flexibles kunststoffrohr für elektrische verkabelung und stromkabel auf einer baustelle – гофрированная пластиковая труба с электрическим кабелем, фото и изображения

Wellpappenfarbstoff und flexibles Kunststoffrohr für elektrische…

rotes kunststoff-wellrohr mit drähten, um strom auf die baustelle zu Bringen — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

die Kunststoff-Wellrohr mit Drähten, um Strom auf. ..

электрическая установка — гофрированная пластиковая труба с электрическим кабелем фото и чертежи труба с электрическим кабелем стоковые фото и изображения

Die Kosten für den Bau einer neuen elektrischen Anlage — Konzept…

pass-through-box mit kabel, 3d-vektorillustration. — гофрированная пластиковая труба с электрическим кабелем — графика, -клипарт, -мультфильмы и -символ

Pass-Through-Box mit Kabel, 3D-Vektorillustration.

Zwei rote Kunststoff-Wellrohre mit Drähten, um strom auf die baustelle zu Bringen — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Zwei rote Kunststoff-Wellrohre mit Drähten, um Strom auf die…

Бетонирование — гофрированная пластиковая труба с электрическим кабелем стоковые фото и изображения

Бетонирование

гибкие пластиковые трубы с электрическим кабелем складские фотографии и изображения электрический кабель, стоковые фото и фото

Dichtungen und Stützführungsringe für elektrische Leitungen

stromkabel, die aus dem boden kommen — гофрированная пластиковая труба с электрическим кабелем, стоковые фото и фото

Stromkabel, die aus dem Boden kommen

kosten für den bau neuer elektrischer anlagen in einer stadt — konzeptbild mit einem gewellten und flexiblen kunststoffrohr zur elektrischen verkabelung mit, immaginärem stadtplan und rechated bid-tog tostentext с электрическим кабелем stocked kostentext — corrug kostentext

Kosten für den Bau neuer elektrischer Anlagen in einer Stadt -. ..

netzteil — гофрированная пластиковая труба с электрическим кабелем стоковые фото и изображения

Netzteil

hdpe wellrohr — гофрированные пластиковые трубы с электрическим кабелем стоковые фото и изображения

HDPE Wellrohr

kunststoff wellrohr mit elektrokabel im inneren wand für steckdose herausragen. — гофрированная пластиковая труба с электрическим кабелем сток-фото и изображение

Kunststoff Wellrohr mit Elektrokabel im inneren Wand für…

гофрированная труба с zopfmuster — гофрированная пластиковая труба с электрическим кабелем сток-фото и изображение

Гофрированная труба с Zopfmuster

Бетонирование — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Concreting

elektrische kabel in wellung entlang der wände und boden- und heizungsrohre, die über den boden in einem im bau befindlichen landhaus ausstrahlen — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Электрический кабель в Wellung entlang der Wände und Boden- und. ..

Гофрированная труба с электрическим кабелем — гофрированная пластиковая труба с электрическим кабелем

Гофрированная труба с электрическим кабелем

Hülle für elektrische kabel — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Hülle für elektrische Kabel

Concreting — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Concreting

elektrischen abzweigdosen mit kunststoff wellrohren mit elektrischen leitungen in den prozess dermit установка и dermit decke. — гофрированная пластиковая труба с электрическим кабелем сток фото и бильдер

Elektrischen Abzweigdosen mit Kunststoff Wellrohren mit…

Netzkabel in pvc-rohr — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Netzkabel in PVC-Rohr

электрическая установка — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Электрическая установка

Гофрированный U-Bahn und Kupfer Kabel — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированный U-Bahn und Kupfer Kabel

деталь aus rot und weiß — Гофрированная пластиковая труба с электрическим кабелем Stock-fotos und Bilder

Detail aus Rot und Weiß

blaues wellrohr für elektrisches kabel — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гибкие изделия Kunststoffrohr mit Elektrokabel, die sich aus dem. ..

Гибкие изделия Kunststoffrohr mit elektrokabel, die sich aus dem boden — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Flexibles Kunststoffrohr mit Elektrokabel, die sich aus dem Boden

Гофрированная труба с кабелем, die sich vom boden — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированная труба с кабелем, die sich vom Boden sich vom boden — гофрированная пластиковая труба с электрическим кабелем, фото и изображение

Гофрированная труба с кабелем, die sich vom Boden

гофрированная труба с электрическим кабелем — гофрированная пластиковая труба с электрическим кабелем, фото и изображение

Corrugated Rohr mit Elektrische Kabel

blaue wellrohr für elektrische kabel, die sich aus dem boden — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Blue Wellrohr für elektrische Kabel, die sich aus dem Boden

rotes kunststoffrohr. rote kunststoffschläuche für erdkabel — гофрированная пластиковая труба с электрическим кабелем фото и фото

Rotes Kunststoffrohr. Rote Kunststoffschläuche für Erdkabel

netzkabel in pvc-rohr — гофрированная пластиковая труба с электрическим кабелем стоковые фото и изображения

Netzkabel in PVC-Rohr

Гофрированная труба с кабелем, die sich vom boden — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированная труба с кабелем, die sich vom Boden stock-fotos und bilder

Гофрированная труба Rohr mit Zopfmuster

Гофрированная пластиковая труба с электрическим кабелем Stock-fotos und Bilder

Гофрированная труба

гофрированная Rohr mit kabel, die sich vom boden — Гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Corrugated Rohr mit Kabel, die sich vom Boden

kunststoffrohre für elektrische leitungen — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder Гофрированная труба Schützende Rohr mit Zopfmuster

— гофрированная пластиковая труба с электрическим кабелем, фото и изображения

Гофрированная труба

, гофрированная труба с кабелем, die sich vom boden — гофрированная пластиковая труба с электрическим кабелем, фото и изображения

Гофрированный профиль с кабелем,

Гофрированный профиль для электромонтажа — гофрированная пластиковая труба с электрическим кабелем, фото и фотографии

Гофрированный профиль для электромонтажа изображение

Corrugated Rohr mit Zopfmuster

gummi-tube_2357 — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Gummi-tube_2357

rose auf einem dunkelblauen korsett — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Rose auf einem dunkelblauen Korsett

Гофрированная труба с кабелем, гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированная труба с кабелем, die sich vom Boden kies-boden — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Kunststoff-Wellrohr für elektrische Kabel, die sich aus einem. ..

гофрированная труба mit zopfmuster — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированный Rohr mit Zopfmuster

Гофрированный kunststoff-rohr mit elektrische kabel — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированный Rohr mit Zopfmuster

Гофрированный Rohr mit Zopfmuster — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированный Rohr mit Zopfmuster

гофрированная труба с электрическим кабелем

Гофрированная труба с электрическим кабелем

Гофрированная труба

Гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированная труба

гофрированная труба с кабелем, die sich vom boden — гофрированная пластиковая труба с электрическим кабелем stock-fotos und bilder

Гофрированная труба с кабелем, die sich vom boden

Гофрированная труба с Zopfmuster — гофрированная пластиковая труба с электрическим кабелем

Гофрированная труба с Zopfmuster

из 3

Продукты — Кабельные системы AFC

Линейка продуктов ACS/Uni-Fab включает в себя интегрированные модульные системы электропроводки для коммерческого и промышленного освещения и силовых приложений. Линейку продуктов ACS/Uni-Fab теперь можно найти на собственном веб-сайте www.ACSuniFab.com.

Посетите веб-сайт ACS/Uni-Fab »

Бронированные кабели AC и HCF

  • HCF-90
    ® Стальной армированный трос

    Бронированный кабель для медицинских учреждений HCF-90® — броня из оцинкованной стали, зеленый цвет

  • HCF-Lite
    ® Алюминий Здравоохранение

    Алюминиевый кабель HCF-Lite для медицинских учреждений — алюминиевая броня, зеленый цвет

  • AC-Плюс

    AC-Plus можно использовать во многих различных приложениях. Это решение требований NEC к многопроводным разъединителям, идеально подходящее для AFCI и GFCI, поддерживает проекты освещения, экономит время и место

  • Армированный кабель AC Lite
    ®

    Армированный кабель AC-Lite Оцинкованная алюминиевая броня — Коммерческие, промышленные, жилые ответвления и фидерная проводка.

  • АС-90
    ® Стальной армированный трос

    Армированный кабель AC-90 и AC-Lite — оцинкованная сталь или алюминиевая броня, черный цвет

Заказная броня

Наш широкий ассортимент индивидуальных решений по бронированию подходит для применения в энергетике и электрораспределительной отрасли. AFC добавляет защитную блокирующую броню к поставляемой заказчиком жиле (проводу, кабелю или волокну). Можно добавить дополнительную внешнюю цветную оболочку из ПВХ специальной формулы, чтобы обеспечить дополнительную защиту и действовать как отличие от других подобных кабелей.

Дополнительная информация

Гибкий металлический трубопровод

  • Гибкий стальной трубопровод с уменьшенной стенкой

    Гибкий стальной кабелепровод с редуцированными стенками — Высококачественная низкоуглеродистая сталь с горячим цинкованием, замковая конструкция, коррозионностойкая

  • Алюминиевый гибкий металлический трубопровод с уменьшенной стенкой

    Легкая алюминиевая гибкая труба с уменьшенной стенкой. Премиальный алюминиевый сплав. Блокировка дизайна.

  • Дополнительный гибкий трубопровод

    Гибкая металлическая направляющая для специальных применений, где не требуются разрешения UL и других ведомств.

  • Сверхгибкий стальной кабелепровод FlexCon

    Сверхгибкий стальной кабелепровод Flexcon изготовлен из цельного куска высококачественной стали, погруженного в ванну с цинком для защиты от обычного воздействия коррозии.

  • Тип Ray-Flex CSA Гибкий алюминиевый кабелепровод

    Сердечник из оцинкованной стали. Встроенный медный заземляющий провод стандартных размеров от 3/8 до 2. Гибкий в холодную погоду.

Liquid-Tuff Непроницаемая для жидкости гибкая трубка

  • Гидротит типа COM-BLUE

    Сердечник из оцинкованной стали с горячим цинкованием — устойчивый к коррозии для использования в компьютерных залах и OEM-производителях.

  • Неметаллический тип LFNC-B для зон брызг

  • UL Тип LFMC Влагонепроницаемый трубопровод для зон брызг

    NSF 169 Компонент для «зон разбрызгивания» в зонах производства пищевых продуктов с оболочкой из ПВХ подавляет рост бактерий.

  • UL для высоких и низких температур, тип LFMC

    UL Hi-Low Temperature Type LFMC — промышленный кабелепровод LIQUID-TUFF™

  • Безгалогенный кабель с низким дымовыделением, не соответствующий требованиям UL, — тип LSZH-VF

    Малодымный, без содержания галогенов. Генерационные характеристики низкой токсичности. Сердечник из горячеоцинкованной низкоуглеродистой стали.

  • UL и CSA малодымный безгалогенный кабель – тип LSZH, LFMC

    UL Low Smoke Zero Halogen — тип LSZH, тип LFMC — промышленный LIQUID-TUFF

  • Маслостойкий/высокотемпературный, непроницаемый для жидкости гибкий стальной трубопровод, не соответствующий требованиям UL

    Маслостойкий/высокотемпературный влагонепроницаемый гибкий стальной кабелепровод, не соответствующий требованиям UL

  • Непроницаемый для жидкостей гибкий металлический кабелепровод, не соответствующий требованиям UL

    Способность выдерживать экстремальные температуры. Сердечник из горячеоцинкованной низкоуглеродистой стали.

  • UL оранжевый тип LFNC-A

    UL оранжевый тип LFNC-A — промышленный кабелепровод LIQUID-TUFF™

  • Гибкий неметаллический кабелепровод типа LFNC-B

    Прочный неметаллический ПВХ. Внутренний неотъемлемый усиленный элемент внутри стенки трубопровода.

  • Герметичный гибкий стальной кабелепровод UL – тип LFMC

    Лента UL 3/8″ – 11⁄4″ для заземления. Сердечник из горячеоцинкованной низкоуглеродистой стали.

  • Гибкий металлический кабелепровод UL Computer Blue, непроницаемый для жидкостей — тип LFMC

    LIQUID-TUFF™ Computer Blue Гибкий металлический кабелепровод UL, непроницаемый для жидкости, тип LFMC

  • Непроницаемый для жидкостей гибкий стальной кабелепровод VF, не соответствующий требованиям UL

    Устойчив к солнечному свету. Механическая и влагозащита проводников.

  • Гибкий кабелепровод Ultraflex Liquidtight

    Гофрированный огнестойкий ПВХ со встроенным армирующим элементом.

  • Водонепроницаемая гибкая труба Hydrotite типа CSA

    Подходит для использования во взрывоопасных зонах согласно CEC Class I, Zone 2 & Div.2, Class II Div. 1 и 2, класс III, разд. 1 и 2

MC Тип светильника MC-PCS

  • Кабель MC Glide Luminary Tuff™ со стальным покрытием

    MC Glide Luminary Tuff Сплошной или многожильный кабель со стальной оболочкой для облегчения протяжки и быстрой установки.

  • Кабель MC Glide Luminary Lite™ с алюминиевым покрытием

    MC Glide Luminary Lite Сплошной или многожильный кабель с алюминиевой оболочкой для облегчения протяжки и быстрой установки.

  • MC Luminary Multizone
    ®

    Один кабель содержит все силовые и контрольные жилы под одной броней. 1 многозонный кабель может заменить до 3-х традиционных световых кабелей или 3-х силовых и 3-х управляющих кабелей.

  • MC Luminary
    ® Кабель в металлической оболочке

    Световой кабель MC типа MC-PCS предназначен для диммирования светодиодов и люминесцентных ламп, а также в зданиях SMART. Он объединяет цепи питания и управления под одной броней.

  • MC Luminary Quik
    ® Тип MC-PCS

    MC Luminary Quik обладает преимуществами нашего традиционного кабеля MC Luminary, позволяющего экономить время, а также дополнительным свойством отсутствия общей обмотки.

  • MC Светильник HCF
    ®

    MC Luminary HCF — это кабель больничного класса для медицинских учреждений, предназначенный для диммирования светодиодов и люминесцентных ламп с резервным заземлением в соответствии с NEC 517.13.

  • MC Luminary
    ® Кабель в ПВХ оболочке

    MC Luminary Кабель с оболочкой используется для диммирования светодиодов и люминесцентных ламп, а также в SMART Buildings. Блокирующая стальная полоса с оболочкой из ПВХ

MC Кабели в металлической оболочке

  • Кабель управления MC Glide FireAlarm™ (тип MC/FPLP)

    Оцинкованная блокирующая стальная броня Красный цвет с кодом Color-Spec®

  • Кабель управления MC Glide FireAlarm™ (тип FPLP)

    Оцинкованная блокирующая стальная броня Цветовая маркировка Красный

  • Кабель MC Glide Luminary Tuff™ со стальным покрытием

    MC Glide Luminary Tuff Сплошной или многожильный кабель со стальной оболочкой для облегчения протяжки и быстрой установки.

  • Тросы MC Glide Tuff™ со стальным покрытием

    MC Glide Tuff Сплошной или многожильный трос со стальной оболочкой для облегчения протяжки и быстрой установки. Патент США № 11 101 056

    .
  • Кабель MC Glide Lite™ с алюминиевым покрытием

    MC Glide Lite Одножильный или многожильный кабель с алюминиевой оболочкой для облегчения протяжки и быстрой установки. Патент США № 11 101 056

    .
  • Кабель MC Glide Luminary Lite™ с алюминиевым покрытием

    MC Glide Luminary Lite Сплошной или многожильный кабель с алюминиевой оболочкой для облегчения протяжки и быстрой установки.

  • MC Luminary Multizone
    ®

    Один кабель содержит все силовые и контрольные жилы под одной броней. 1 многозонный кабель может заменить до 3-х традиционных световых кабелей или 3-х силовых и 3-х управляющих кабелей.

  • MC Промежуточный и фидерный кабель с алюминиевой броней

    Промежуточный фидерный кабель с замковой алюминиевой броней и многопроволочными жилами.

  • MC Luminary
    ® Кабель в металлической оболочке

    Световой кабель MC типа MC-PCS предназначен для диммирования светодиодов и люминесцентных ламп, а также в зданиях SMART. Он объединяет цепи питания и управления под одной броней.

  • Кабель с алюминиевой броней MC от 8 AWG-2 до 1 AWG-4

  • MC Luminary Quik
    ® Тип MC-PCS

    MC Luminary Quik обладает преимуществами нашего традиционного кабеля MC Luminary, позволяющего экономить время, а также дополнительным свойством отсутствия общей обмотки.

  • MC Светильник HCF
    ®

    MC Luminary HCF — это кабель больничного класса для медицинских учреждений, предназначенный для диммирования светодиодов и люминесцентных ламп с резервным заземлением в соответствии с NEC 517.13.

  • MC 8 AWG-2 — 2 AWG-4 Стальной армированный кабель

    Промежуточный размер питателя MC Кабель поставляется с броней из оцинкованной стали. Этот продукт имеет оцинкованную блокирующую стальную полосу.

  • Кабель со стальной металлической оболочкой типа MC (UL)

    Кабель со стальной металлической оболочкой типа MC — изготовлен из оцинкованной стальной брони с блокировкой.

  • MC Luminary
    ® Кабель в ПВХ оболочке

    MC Luminary Кабель с оболочкой используется для диммирования светодиодов и люминесцентных ламп, а также в SMART Buildings. Блокирующая стальная полоса с оболочкой из ПВХ

  • МС-Плюс
    ® / МС-Плюс ® Lite Нейтральный пофазный кабель

    Нейтральный кабель MC-Plus и MC-Plus Lite на каждую фазу — оцинкованная блокирующая сталь и/или алюминиевая броня

  • MC Lite
    ® Алюминиевый армированный кабель с металлической оболочкой

    Изготовлен из переплетенных алюминиевых полос без полос ColorSpec.

  • MC Lite
    ® Кабель с алюминиевой броней

    Кабель MC Lite с алюминиевой броней. Изготовлен из алюминиевой переплетающейся брони и предлагает варианты разметки системы ColorSpec ID для легкой идентификации.

  • MC Lite
    ® IG — алюминиевый кабель с изолированным заземлением

    MC Lite IG — это алюминиевый кабель MC Lite с изолированным заземлением с легкой, высокопрочной алюминиевой броней, соответствующей требованиям RoHS, для изолированного заземления.

  • MC-Quik
    ® Бронированный кабель (сталь и алюминий)

    Заделки «Quik» и уменьшенное наполнение короба экономят время и исключают брак. Кабель New Type MC без общей монтажной ленты с ColorSpec

  • Кабель MC-Stat
    ® (сталь и алюминий)

    Больничного класса с двумя путями замыкания на землю, отвечающими требованиям NEC 517 для медицинских приложений.

  • МС-Стат 9Кабель 5376®
    Plus и MC-Stat ® Plus Lite

    Кабель MC-Stat Plus — больничный класс с двумя путями замыкания на землю, отвечающий требованиям NEC® 517 для медицинских приложений.
