Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

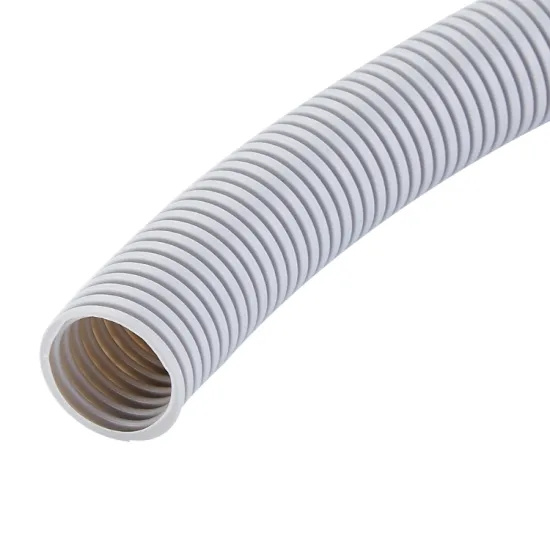

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.


Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

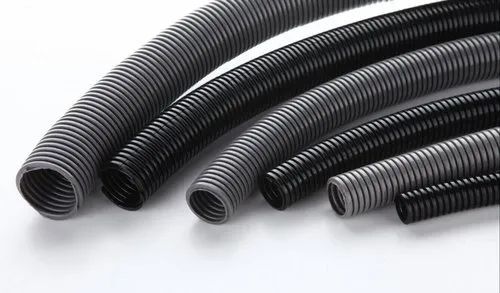

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

ПВХ – это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки.

При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.

    Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.

      Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

        Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

        По количеству слоёв различают:

        • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
        • Двухслойные. Пример – труба ПНД с двойной стенкой.

        По устойчивости к нагрузкам:

        • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
        • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
        • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
        • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

        Ещё один фактор – это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

        • Белый – освещение и интернет.
        • Серая или черная – розетки, цепи общего назначения.
        • Зелёный – информационные кабели и телефония.
        • Красная – для наружного применения.


        На практике такое разделение встречается не часто.

        Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.


        Наружный диаметр   Внутренний диаметр
        16 10.7
        20 14.1
        25 18.3
        32 24.5
        40 31.5
        50 39.6

        Размерный ряд металлорукавов:

        Наружный диаметр   Внутренний диаметр
        9. 8 5.1
        11.0 7.7
        13.5 9.7
        15.6 11.7
        19.0 14.7
        22.0 18.0
        38.0 31.5
        45.0 37.5
        58.0 49.5
        71.5 62.5
        87.5 78.0

        Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

        Какую выбрать гофру

        Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

        ПВХ подходит для:

        • Прокладки наружной проводки в деревянном доме.
        • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
        • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
        • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
        • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

        ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

        Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений.

        Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

        Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

        1. Определить внутренний диаметр гофры.
        2. Определить внешний диаметр кабеля.

        Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

        Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

        1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
        2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2. 2)/4=1231 кв. мм.

          При этом можно заполнить лишь 35% площади:

          1231*0.35=430 кв.мм

          Тогда количество проводов в одной гофре равно:

          430/65=6.61

          Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

          Возврат к списку


          Преимущества и недостатки армированного и неармированного оптоволоконного кабеля

          В этом посте мы обсудим бронированный и неармированный оптоволоконный кабель и различные предлагаемые конструкции кабелей. Я также расскажу о преимуществах и недостатках бронированных кабелей по сравнению с небронированными для этих различных конструкций.

          Волоконно-оптический кабель предлагается с двумя различными типами брони — алюминиевой блокирующей броней для внутренних кабелей и гофрированной стальной лентой для наружных кабелей. Армирование обеспечивает дополнительный уровень механической защиты кабеля. Различия между двумя типами брони заключаются в материале, из которого сделана броня, и в способе ее крепления к кабелю. Алюминиевая блокирующая броня сделана, как вы уже догадались, из алюминия и спирально намотана на оптоволоконный кабель. Этот тип брони используется в кабелях, предназначенных для помещений. Второй вид брони – стальная гофрированная лента. Эта броня изготовлена ​​из гофрированной стали с покрытием и сложена
          продольно вокруг кабеля. Гофрированная стальная лента используется в кабелях для наружной установки. Волоконно-оптические кабели предлагаются в различных конструкциях, каждая из которых имеет свои преимущества и недостатки. Бронированные кабели имеют некоторые преимущества при их установке, и есть приложения, в которых использование такого типа кабеля будет более рентабельным. Некоторые из этих кабелей более универсальны, чем другие, и если они у вас есть под рукой, они могут помочь вам быть готовым к любой ситуации (например, к неожиданному отключению сети). В других случаях решение будет зависеть от инженера и типа кабеля, который он предпочитает для работы. Есть связанные с этим расходы, которые могут помочь вам принять решение о том, какой стиль вы выберете. Бронированный кабель стоит дороже, чем небронированный, но трудозатраты на его установку могут быть менее дорогими, и это может сделать установку бронированного кабеля более целесообразной. Ниже мы обсудим несколько различных конструкций кабелей, а также то, где вы можете выбрать между бронированными и небронированными кабелями.



          Распределительный кабель

          Распределительный кабель представляет собой кабельную конструкцию с плотным буфером; внутри внешней оболочки находится слой арамидной пряжи и несколько волокон с плотной буферной оболочкой толщиной 900 мкм. Распределительные кабели представляют собой многоволоконные кабели, которые используются внутри помещений. Цвет внешней оболочки для одномодового волокна обычно желтый, а для многомодового волокна внешняя оболочка может быть оранжевой, цвета морской волны, пурпурного или зеленого лайма в зависимости от типа многомодового волокна. Имея 9Оболочка 00 мкм на волокнах позволяет заделывать коннектор без необходимости наращивания волокна.

          Если этот кабель прокладывается внутри помещения, это поможет определить, нужна ли броня. Когда оптоволоконный кабель прокладывается в суровых условиях или в местах с интенсивным движением, было бы хорошо иметь дополнительную защиту армированного кабеля. Это может быть складская среда или это может быть над потолком, к которому регулярно обращаются. Во внутреннем армированном кабеле используется алюминиевая блокирующая броня, которая помогает защитить оптоволоконный кабель, а также увеличивает срок службы волокна.

          Иногда вам может потребоваться проложить кабель в кабелепроводе внутри помещения. Алюминиевый блокирующий бронированный кабель может помочь устранить необходимость в кабелепроводе и может заменить кабелепровод. Установка кабелепровода может увеличить стоимость установки, поскольку вам придется тратить время на размещение кабелепровода. Затем вам нужно протянуть кабель через кабелепровод, что означает, что вы практически удвоили трудозатраты на выполнение установки. Теперь при использовании алюминиевого кабеля с блокировкой брони вам достаточно один раз потянуть за кабель. При прокладке армированного кабеля в кабельном лотке, под полом или через лестничную стойку — в любом месте, где он будет проложен и где его нельзя трогать или тревожить, вам, вероятно, не придется использовать армированный кабель.



          Внутренний наружный кабель

          Другой тип кабеля, который предлагает армированную или неармированную конструкцию, — это Внутренний наружный кабель. Этот тип кабеля обычно имеет черную внешнюю оболочку, устойчивую к ультрафиолетовому излучению, а также влагонепроницаемый материал в кевларовой или арамидной пряже кабеля. Вы можете использовать два различных типа внутреннего наружного кабеля. Один из них известен как тип распределения, и он будет иметь герметичный буфер 900 мкм, такой как внутренний распределительный кабель, о котором мы говорили выше. Внутреннее/наружное распределение имеет ту же конструкцию, что и вышеупомянутый распределительный кабель, за исключением того, что он имеет специальную черную оболочку с УФ-защитой для защиты волокон внутри от солнечных лучей.

          Indoor Outdoor также доступен в виде конструкции Dry Loose Tube. Здесь волокна имеют только акрилатное покрытие толщиной 250 мкм и расположены в отдельных буферных трубках, по 12 окрашенных волокон в каждой трубке. Они аналогичны следующей категории — кабель для наружных работ, но не содержат геля, блокирующего воду, отсюда и название «Сухой». Подобно кабелю распределительного типа, этот тип кабеля может быть бронированным или небронированным. Броня, используемая в кабеле, представляет собой алюминиевую блокирующую броню. Этот тип кабеля не может быть проложен непосредственно под землей, но армирование обеспечивает дополнительную защиту волокна в суровых условиях окружающей среды. Часто установщики используют это, когда им нужно запустить в помещении, а также на некотором расстоянии снаружи. Вместо соединительной коробки на входе в здание для перехода от наружного кабеля к внутреннему, этот тип кабеля можно проложить в кабелепроводе на открытом воздухе, а затем провести внутрь без перехода на внутренний кабель.

          Этот тип неармированного кабеля можно использовать в различных приложениях, поскольку он настолько гибок в способах развертывания. Поскольку вы можете проложить этот кабель внутри или снаружи, некоторые подрядчики покупают этот тип, чтобы держать его под рукой, потому что они могут использовать его для различных приложений. Это позволяет им гибко справляться с различными ситуациями без необходимости носить с собой несколько разных катушек с кабелем.



          Кабель внешней установки (OSP) 9Кабель 0002 Outside Plant – это кабельная конструкция, в которой оголенные волокна обычно покрыты гелем или Icky Pic для дополнительной защиты от проникновения воды. Кабели OSP прокладываются либо под землей, либо в воздухе. Эти заполненные гелем кабели можно прокладывать только внутри здания на расстоянии до 50 футов из-за токсичности паров и дыма, образующихся при горении. Строительные нормы и правила регулируют это расстояние, и после прокладки кабеля его необходимо проверить. Способ установки этого кабеля поможет определить, нужна ли вам броня или нет. Воздушные и подземные приложения могут использовать армированный или неармированный наружный оптоволоконный кабель. Здесь речь пойдет о том, когда кабель закапывается в землю.

          Когда вы говорите о заглубленном кабеле внешней установки, у вас есть несколько вариантов того, как вы можете выполнить установку. Первый вариант связан с небронированным кабелем и предполагает использование кабелепровода или внутреннего канала. При прокладке кабелепровода под землей армированное волокно не требуется, но при желании его можно использовать, поскольку оно придает кабелю дополнительную прочность и помогает в последующем обнаружении кабеля.

          Бронированный кабель для наружной установки изготавливается таким образом, что он может быть проложен непосредственно под землей и не требует использования кабелепровода. В этом типе конструкции кабеля для армирования используется гофрированная стальная лента. Когда вы закапываете кабель, знайте, насколько глубока линия промерзания в районе, где вы находитесь, потому что кабель необходимо будет закопать ниже этой линии. Кабель проложен ниже линии промерзания, поэтому он не повреждается при промерзании грунта и «морозных пучениях». Бронированный кабель подходит не только для прямого закапывания, но и для защиты от грызунов. Так что если у вас есть проблемы с грызунами, разумно будет использовать армированный кабель. Имейте в виду, что армированный кабель необходимо соединить и заземлить для защиты от ударов молнии, особенно когда он используется в воздушном приложении.

          Что дает соединение и заземление кабеля? По сути, соединение и заземление армированного оптоволоконного кабеля защищает кабель и оборудование, к которому он подключается, от электрических токов, таких как ток от неисправной или оголенной проводки или ударов молнии.

          Хотя в этой статье не рассматриваются подробности всех применений, она дает представление о нескольких различных конструкциях кабелей, а также об их применении в армированных и небронированных кабелях. Пожалуйста, помните, что когда вы устанавливаете оптоволоконный кабель, независимо от того, делаете ли вы это впервые или являетесь опытным ветераном, вы должны обязательно сделать домашнее задание по географии места, где вы будете устанавливать, а также картографировать путь, по которому вам нужно выполнить установку.



          ВИДЕО; https://www.fiberinstrumentsales.com/video-category/fiber-optic-cable



          Гофрированная трубка из полиуретана — ALMI

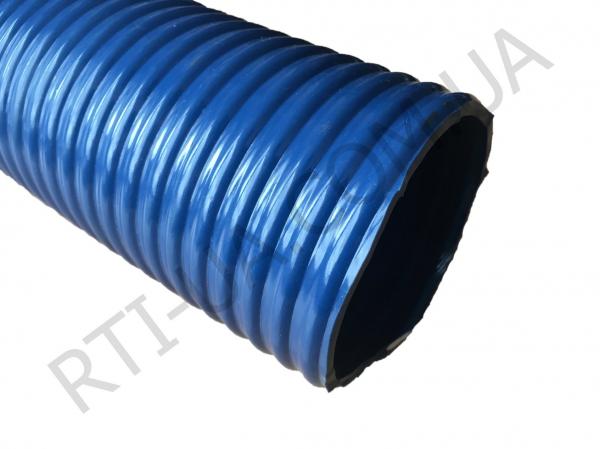

          Гофрированная трубка из полиуретана ALMI представляет собой прочную, воздухонепроницаемую и водонепроницаемую проволоку из пружинной стали с пластиковым покрытием. Он очень гибкий, устойчивый к перегибам и очень устойчивый к истиранию.

          Материал

          • Внутренняя часть: пружинная сталь с покрытием, коррозионностойкая
          • Внешнее покрытие: Полиуретан (PUR)
          • Цвет: синий

          Разрешения и допуски

          • IP 68 в соответствии с EN / IEC 60529
          • DIN EN 50369
          • VDE в соответствии с DIN EN 61386-1 / -23

          Размеры

          • Стенки толщиной от 0,4 мм
          • Номинальная ширина соединителя от 10 мм

          Фактор тепла и холода

          Морозостойкий и термостойкий от -40°C до +90°C
          Температурный пик +125°C

          Коэффициент сопротивления

          Дополнительные функции

          Типичные области применения

          напр. электрические установки, системы переключения, машиностроение, робототехника, в качестве всасывающего или напорного шланга для гидравлических и пневматических трубок

          Дизайн

          • Также доступен в биопластике: пластик из возобновляемого сырья (с различными сертификатами и свойствами)
          • Может быть изменен в соответствии с требованиями заказчика

          Описание продукта отражает общий ассортимент продукции Alfred Michels GmbH & Co. KG. Возможно дальнейшее производство по индивидуальному заказу: в зависимости от конструкции (количество проводов x поперечное сечение), различные варианты доступны со склада, новое производство от 100 м.

          Возможные применения следует уточнять в каждом конкретном случае. Просто свяжитесь с нами. Мы будем рады проконсультировать вас.
