виды, как выбирать и укладывать

При прокладке электрического кабеля обязательно стоит подумать о его защите. Защита требуется для наружных коммуникаций, для электропроводки внутри здания, для кабеля, проходящего под землей. В последнем случае наилучшим решением будет использование полых труб из полиэтилена низкого давления (далее – ПНД).

Содержание

  • Технические характеристики труб ПНД
  • Применение ПНД для прокладки кабеля в земле
  • Классификация ПНД труб для укладки кабеля
  • Как выбрать трубы ПНД для прокладки кабеля?
  • Способы и правила укладки труб ПНД
    • Укладка труб внутри зданий
    • Укладка на улице в траншею
    • Бестраншейный способ укладки в земле

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

  • Материал трубы представляет собой диэлектрик (не требует заземления).
  • Изделие обладает хорошей прочностью.
  • Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

  • Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
  • Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
  • Диапазон температур от -25 до 70°С.
  • ПНД трубы экологичны, не выделяют вредных веществ.
  • Трубы легко гнутся без потери эксплуатационных качеств.
  • Обладают высокой эластичностью, способны восстанавливать линейный размер.
  • Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Это важно! ПНД трубу нельзя сгибать слишком сильно. Это может привести к образованию изломов, протянуть кабель сквозь которые окажется весьма проблематично.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

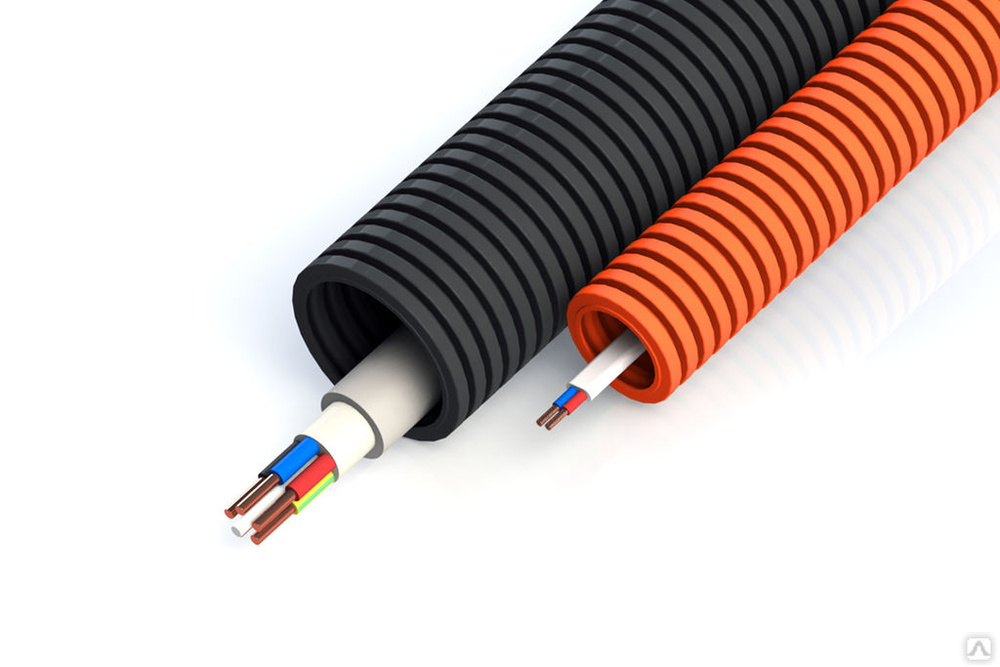

Классификация ПНД труб для укладки кабеля

Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

  • Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
  • Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
  • Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.

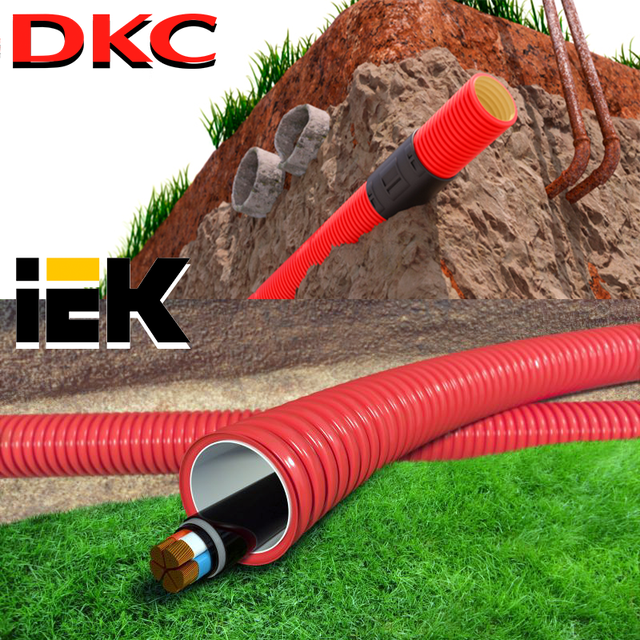

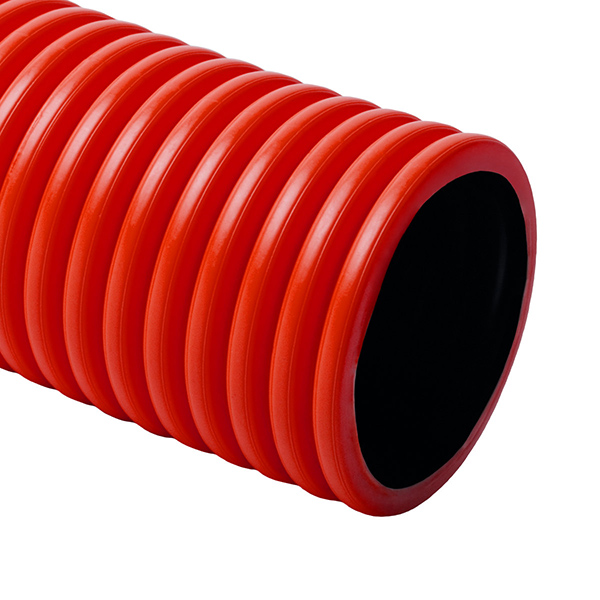

  • Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
  • Жесткие гладкостенные.

По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:

  • Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.

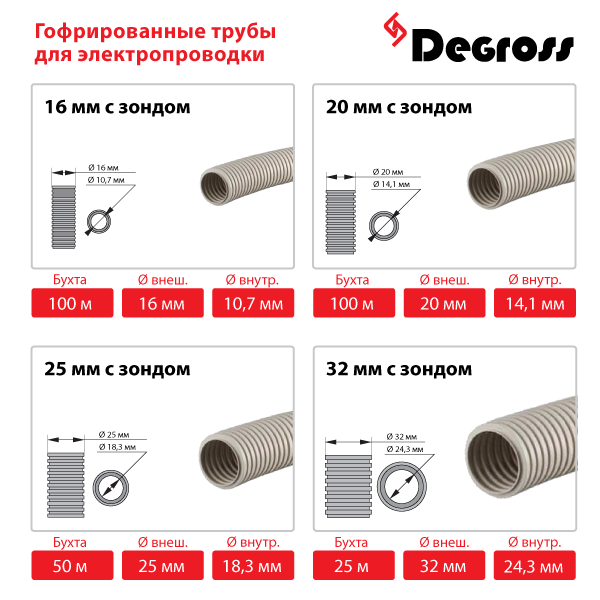

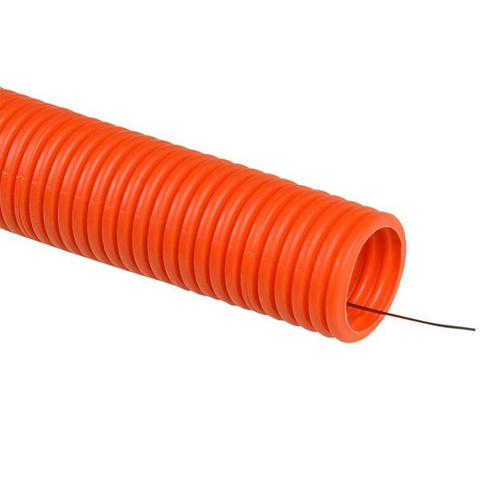

  • С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей.

Обратите внимание! Оценить показатели прочности трубы можно самостоятельно, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение внешнего диаметра изделия к толщине стенки. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

  • Наименование производителя (торговая марка).
  • Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
  • Показатель SDR.
  • Диаметр изделия.
  • Толщина стенки.
  • Рабочее давление.
  • Стандарт производства. Номер ГОСТ, либо ТУ.
  • Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
  • Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

  • Монтаж можно производить при температурах не ниже -30°С.
  • При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
  • Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Обратите внимание! Фиксацию на полу удобнее производить металлическими скобами, на стене и потолке – держателями с защелкой.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

  • Производится разметка будущей трассы прокладки.
  • Осуществляется выемка грунта на необходимую глубину.
  • На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
  • На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
  • В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
  • Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

Это важно! Чтобы впоследствии была возможность легко определять место трубопровода под землей, путь его прохождения желательно отметить сигнальной лентой или подобными приспособлениями.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Содержание

  • 1 Производство ПНД труб
  • 2 Особенности ПНД изделий для прокладки в земле электрических кабелей
  • 3 Виды защитных труб ПНД для кабелей
  • 4 Технические параметры труб
  • 5 Преимущества использования ПНД труб
  • 6 Маркировка изделий из полиэтилена
  • 7 Основы выбора ПНД труб
  • 8 Тонкости прокладки технических труб
  • 9 Прокладка электрического кабеля в конструкциях
  • 10 Прокладка кабелей в ПНД трубах в земле
  • 11 Бестраншейная технология прокладки кабеля в земле

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

  • легкая гофрированная;
  • тяжелая гофрированная;
  • безгалогеновая;
  • гладкостенная жесткая;
  • двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

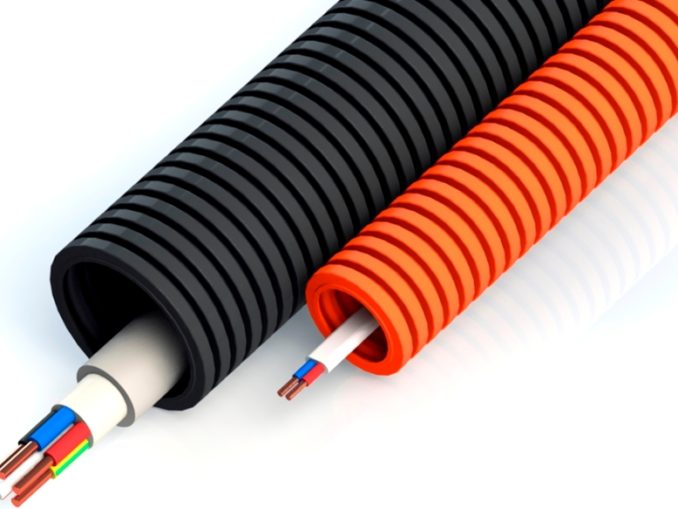

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

SDR 9SDR 11SDR 13,6SDR 17SDR 17,6SDR 21SDR 26
Наружный диаметр в ммТолщина стенки в мм
162,0
202,32,0
252,82,32,0
323,632,42,0
404,53,732,42,0
505,64,63,732,42
637,15,84,73,83,632,5
758,46,85,64,54,33,62,9
9010,18,26,75,45,24,33,5
11012,3108,16,66,35,34,2
1251411,49,27,47,164,8
14015,712,710,38,38,06,75,4
16017,914,611,89,59,17,76,2
18020,116,413,310,710,28,66,9
20022,418,214,711,911,49,67,7
22525,220,516,613,412,810,88,6
25027,922,718,414,814,211,99,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2)Диаметр трубы (мм)Количество проводов (шт.)
95 и больше63/633/2
7063/50/633/2/4
5050/50/63/633/2/5/4
3550/40/63/503/2/5/4
2540/32/50/503/2/5/4
1632/32/40/403/2/5/4
1032/25/40/323/2/5/4
625/20/32/323/2/5/4
420/20/25/253/2/5/4
2,516/16/25/203/2/5/4
1,516/16/20/203/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в ммВнутренний диаметр, приведенный в ммДлина в бухте (м)
6350,615
5039,615
4031,215
3224,325
2518,350
2014,1100
1610,7100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

  1. Допускается работа ПНД труб при температурах до -30 °С.
  2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
  3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
  4. Важно обеспечить при монтаже герметичность точек соединения.
  5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

  • намечается расположение кабеля;
  • фиксируется труба;
  • выполняется протяжка кабеля;
  • конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

  • выполняется разметка и выкапывается траншея нужной глубины;
  • в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
  • протягивается и укладывается без натяжения кабель;
  • труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

  • выполняется бурение пилотной скважины;
  • скважина расширяется;
  • устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Гофрированный | Innerduct.com

  • СТАНДАРТНЫЙ ГОФРИРОВАННЫЙ HDPE

  • СТОЙКА Рейтинг

  • Пленум Рейтинг

СТАНДАРТНЫЙ ГОФРИРОВАННЫЙ ПЭВП

Гофрированный ПЭВП Premier изготовлен из полиэтилена высокой плотности (ПЭВП) и предназначен для размещения внутри существующего внутреннего воздуховода. Он идеально подходит для протяжки на высоте менее 1000 футов и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать его на небольших или ограниченных участках. Гофрированные воздуховоды доступны в размерах 1″, 11/4″ и 11/2″. Стандартный оранжевый цвет и другие цвета. Также доступны воздуховоды.

Катушки из гофрированного полиэтилена высокой плотности
Размер Цвет Деталь № Номинальный
В.Д.		 Номинальный
Н.Д.		 Тяговая лента Размер катушки Катушка
Длина (футы)
1″ Оранжевый ПЭК-100Т-500 1,049″ 1,35 дюйма 900 фунтов 36-36-21 500
1″ Оранжевый ПЭК-100Т-1000 1,049″ 1,35 дюйма 900 фунтов 36-36-21 1000
1″ Оранжевый ПЭК-100Т-2000 1,049″ 1,35 дюйма 900 фунтов 44-36-21 2000
1″ Оранжевый ПЭК-100Т-2800 1,049″ 1,35 дюйма 900 фунтов 48-41-24 2800
1″ Оранжевый ПЭК-100Т-5000 1,049″ 1,35 дюйма 900 фунтов 66-41-24 5000
1″ Оранжевый ПЭК-100Т-6000 1,049″ 1,35 дюйма 900 фунтов 72-41-24 6000
1″ Оранжевый ПЭК-100Т-9000 1,049″ 1,35 дюйма 900 фунтов 82-41-24 9000
1 1/4″ Оранжевый ПЭК-125Т-700 1,25 дюйма 1,56 дюйма 900 фунтов 36-36-21 700
1 1/4 дюйма Оранжевый ПЭК-125Т-1500 1,25 дюйма 1,56 дюйма 900 фунтов 44-36-21 1500
1 1/4 дюйма Оранжевый ПЭК-125Т-1800 1,25 дюйма 1,56 дюйма 900 фунтов 48-41-24 1800
1 1/4 дюйма Оранжевый ПЭК-125Т-3400 1,25 дюйма 1,56 дюйма 900 фунтов 66-41-24 3400
1 1/4 дюйма Оранжевый ПЭК-125Т-4000 1,25 дюйма 1,56 дюйма 900 фунтов 72-41-24 4000
1 1/4 дюйма Оранжевый ПЭК-125Т-6000 1,25 дюйма 1,56 дюйма 900 фунтов 82-41-24 6000
1 1/2 дюйма Оранжевый ПЭК-150Т-500 1,57 дюйма 1,80″ 900 фунтов 36-36-21 500
1 1/2 дюйма Оранжевый ПЭК-150Т-700 1,57 дюйма 1,80″ 900 фунтов 44-36-21 700
1 1/2 дюйма Оранжевый ПЭК-150Т-1000 1,57 дюйма 1,80″ 900 фунтов 48-41-24 1000
1 1/2 дюйма Оранжевый ПЭК-150Т-2500 1,57 дюйма 1,80″ 900 фунтов 66-41-24 2500
1 1/2 дюйма Оранжевый ПЭК-150Т-3500 1,57 дюйма 1,80″ 900 фунтов 72-41-24 3500
1 1/2 дюйма Оранжевый ПЭК-150Т-5000 1,57 дюйма 1,80″ 900 фунтов 82-41-24 5000
Катушки из гофрированного полиэтилена высокой плотности
Размер Цвет Деталь № Номинальный
В. Д.		 Номинальный
Н.Д.		 Тяговая лента Катушка
Длина (футы)
1″ Оранжевый ПЭК-100Т-500 1,049″ 1,35 дюйма 900 фунтов До 500
1 1/4 дюйма Оранжевый ПЭК-125Т-500 1,25 дюйма 1,56 дюйма 900 фунтов До 500
1 1/2 дюйма Оранжевый ПЭК-150Т-350 1,57 дюйма 1,80″ 900 фунтов До 350
Номер образца
PE С 100 Т С 2500
Полиэтилен
(высокой плотности)		 Гофрированный 1″ (внутренний диаметр) Лента из полиэстера * Щелевой воздуховод
(дополнительно)		 Раскладка

* Стяжная лента недоступна с щелевым воздуховодом

СТОЙКА Номинальная

Особенности и преимущества
  • Доступен в стандартном для отрасли оранжевом или белом цвете для легкой идентификации.
  • Прочная гофрированная конструкция гибкая, легкая, но обеспечивает превосходную устойчивость к раздавливанию.
  • Внесен в список UL для применения в стояках в соответствии со статьями NEC 770 и 800 и стандартом UL 2024.
  • 1″, 1-1/4″, 1-1/2″ и 2″, чтобы соответствовать диаметру оптоволоконного кабеля.
  • Последовательная маркировка метража и идентификация продукта, напечатанные через каждые 2 фута.
  • Стандартные длины в диапазоне от 250-футовых бухт до 5000-футовых бобин.
ОБЩАЯ ИНФОРМАЦИЯ:

Наш переходник идеально подходит для использования в качестве неметаллического гибкого канала для защиты и организации оптических волокон в стояках. Наш стояк внесен в список Underwriters Laboratories (UL) для использования с стояками или оптоволоконными кабелями общего назначения в соответствии со статьей 770 Национального электротехнического кодекса (NEC) или кабелями связи в соответствии со статьей 800.

Также доступен с канадским сертификатом cUL, отвечающим или превышающим требования FT-4. Пожалуйста, запросите листинг cUL во время котировки. Это обеспечит правильную маркировку материала.

БЫСТРАЯ И ЭФФЕКТИВНАЯ УСТАНОВКА

Легкая и гибкая гофрированная конструкция упрощает установку. Гофры также обеспечивают превосходную устойчивость к раздавливанию для долговременной защиты тонких оптических волокон. Внутренние гофры уменьшают поверхностный контакт между внутренней стенкой кабелепровода и оболочкой кабеля, уменьшая трение, защищая кабель от высокого растягивающего напряжения во время установки. Наш стояк доступен с установленной на заводе ленточной лентой, что сокращает этапы установки и снижает затраты на установку.

  • ОСНОВНЫЕ СВОЙСТВА ДЛЯ FIBER-GUARD / RI СОГЛАСНО UL 2024 И ASTM D-4216
    Описание Метод испытаний Требование Значение
    Максимальное распространение пламени UL 2024, 11.1.2a 12,00 футов Пройдено
    Макс. темп. на высоте 12 футов. UL 2024, 11.1.2b ≤850ºF Пройдено
    Прочность на растяжение АСТМ Д 638 > 6500 фунтов на кв. дюйм > 6500 фунтов на кв. дюйм
    Модуль упругости при растяжении АСТМ Д 638 > 377 000 фунтов на кв. дюйм 380 000 фунтов на кв. дюйм
    Зубчатый Izod Impact АСТМ Д 256 > 5 фут-фунт/дюйм 15 футофунтов/дюйм
    ХАРАКТЕРИСТИКИ ПРОВОДА:
  • Сделано в соответствии с UL 2024, соответствует или превосходит требования к воспламенению для вертикального или общего назначения.
  • Свойства материала в соответствии с ASTM D 4216
  • Доступен с установленной натяжной лентой Bull-Line из арамидного волокна, не распространяющей горение.
  • Стандартная маркировка: Arnco, Riser-Guard / Riser, (перечислены UL), (диаметр), (код запуска), (дата), (маркировка метража)
  • Стандартные цвета — оранжевый или натуральный (белый).
  • Доступны дополнительные цвета, требующие минимального тиража.
  • Предназначен для использования с вертикальными кабелями.
  • ТАБЛИЦА РАЗМЕРОВ И ВЕСОВ:
    Номинальный размер
    		Средний
    Внешний диаметр    		 Минимум
    Наружный диаметр    		 Вт./фут.
    (фунты)    		 Изгиб
    Радиус
    1″ 1,315″ 1.000″ .143 6 дюймов
    1-1/4 дюйма 1,630 дюйма 1,250 дюйма .178 8 дюймов
    1-1/2″ 1,875 дюйма 1 500 дюймов .206 10 дюймов
    2 дюйма 2,375 дюйма 2000″ 0,258 дюйма 12 дюймов
    СТАНДАРТНАЯ ДЛИНА КАТУШЕК:
    Каталог
    Номер    		 Номинальный размер
    Размер    		 Стандарт
    Длина    		 Размеры катушки
    (Д x Ш)    		 Отн. /TL
    Планшет
        (футы/ру) Фланец Ширина 48′
    CR 500 100 N799 1500R 1″ 1500′ 48 дюймов 46 дюймов 24
    CR 500 100 N799 3000R   3000′ 56 дюймов 46 дюймов 20
    CR 500 100 N799 6000R   6000′ 72 дюйма 46 дюймов 16
    CR 500 125 N799 1250R 1-1/4″ 1200′ 48 дюймов 46 дюймов 24
    CR 500 125 N799 3500R   3500′ 72 дюйма 46 дюймов 16
    CR 500 125 N799 6500R   6500′ 90″ 49 дюймов 12
    CR 500 150 N799 3000R 1-1/2″ 3000′ 72 дюйма 49 дюймов 16
    CR 500 150 N799 5200R   5200′ 90″ 49 дюймов 12
    CR 500 200 N799 1500R 2 дюйма 1500′ 72 дюйма 49 дюймов 16
    CR 500 200 N799 3200R   3200′ 90″ 49 дюймов 12

    Примечания к барабану:
    (1) Фланец (F) x ширина (W) — это габаритные размеры барабана.
    (2) Общий вес включает вес катушки.
    (3) Указанный цвет является естественным для оранжевого цвета с 99 по 33 в кат. №, например, CR 500 100 N799 1500R становится CR 500 100 N733 1500R.
    (4) Стандартный продукт изготавливается с установленной натяжной лентой Bull-Line из арамидного волокна 1000# (кат.# — WKK 1000).

    СТАНДАРТНАЯ ДЛИНА КАТУШЕК:
    Каталог
    Номер    		 Номинальный размер
    Размер    		 Стандарт
    Длина (футы)    		 Размеры катушки
    (Д х Ш)    		 Катушки/
    Рама    		 Вт/катушка
      Катушки (футы/ру) Диам. Ширина Кол-во (фунты)
    CR 500 100 N799 0250C 1″ 250′ 43″ 8″ 11 36
    CR 500 100 N799 0500C   500′ 48″ 9″ 10 72
    CR 500 125 N799 0250C 1-1/4″ 250′ 49″ 8. 5″ 10 45
    CR 500 125 N799 0500C   500′ 72″ 7.5″ 12 90
    CR 500 150 N799 0250C 1-1/2″ 250′ 65″ 7,5″ 12 52
    CR 500 150 N799 0500C   500′ 70″ 11″ 8 104
    CR 500 200 N799 0250C 2″ 250′ 74″ 8″ 10 65
    CR 500 200 N799 0500C   500′ 78″ 13.5″ 7 130

    Coil Notes:
    (1) Диаметр рулона (D) x ширина (W) обеспечивает общий размер рулона.
    (2) Вес указан для веса каждой катушки в зависимости от размера и длины.
    (3) Указанный цвет является естественным для оранжевого цвета с 99 по 33 в каталожном номере, например, CR 500 100 N799 0250C становится CR 500 100 N733 0250C.
    (4) Стандартный продукт изготавливается с установленной натяжной лентой Bull-Line из арамидного волокна 1000# (кат.# — WKK 1000).

Plenum Rated

Premier Plenum Duct — это гибкая неметаллическая гофрированная кабелепроводная система, используемая для эффективной прокладки кабелей и оптоволокна во внутренних кабелепроводах. Премьер Пленум встречает UL-(910) стандарты Национального электротехнического кодекса, статья 770, и соответствует стандартам UL-2024 по низкому распространению дыма и пламени.

Premier Plenum предлагается в размерах 1″, 11/4″ и 11/2, с предварительно установленной лентой для легкой прокладки кабеля. Стандартный цвет — оранжевый, но предлагается во множестве других цветов. Последовательные маркированные кадры являются стандартными. Также доступны настраиваемые параметры, такие как несколько цветов на барабан и щелевой канал.

Будущее расширение или техническое обслуживание вашей внутренней кабельной системы упрощается с помощью Premier Plenum.

Катушки статического давления
Размер Цвет Деталь № Номинальный
Внутренний диаметр		 Номинальный
Н.Д.		 Тяговая лента Размер катушки Катушка
Длина (футы)
1″ Оранжевый П-100Т-500 1,049″ 1,35 дюйма 900 фунтов 36-36-21 500
1″ Оранжевый П-100Т-1000 1,049″ 1,35 дюйма 900 фунтов 36-36-21 1000
1″ Оранжевый П-100Т-2000 1,049″ 1,35 дюйма 900 фунтов 44-36-21 2000
1″ Оранжевый П-100Т-2800 1,049 дюйма 1,35 дюйма 900 фунтов 48-41-24 2800
1″ Оранжевый П-100Т-5000 1,049″ 1,35 дюйма 900 фунтов 66-41-24 5000
1″ Оранжевый П-100Т-6000 1,049″ 1,35 дюйма 900 фунтов 72-41-24 6000
1″ Оранжевый П-100Т-9000 1,049″ 1,35 дюйма 900 фунтов 82-41-24 9000
11/4″ Оранжевый П-125Т-700 1,25 дюйма 1,56 дюйма 900 фунтов 36-36-21 700
11/4″ Оранжевый П-125Т-1500 1,25 дюйма 1,56 дюйма 900 фунтов 44-36-21 1500
11/4″ Оранжевый П-125Т-1800 1,25 дюйма 1,56 дюйма 900 фунтов 48-41-24 1800
11/4″ Оранжевый П-125Т-3400 1,25 дюйма 1,56 дюйма 900 фунтов 66-41-24 3400
11/4″ Оранжевый П-125Т-4000 1,25 дюйма 1,56 дюйма 900 фунтов 72-41-24 4000
11/4″ Оранжевый П-125Т-6000 1,25 дюйма 1,56 дюйма 900 фунтов 82-41-24 6000
11/2″ Оранжевый П-150Т-500 1,57 дюйма 1,80″ 900 фунтов 36-36-21 500
11/2″ Оранжевый П-150Т-700 1,57 дюйма 1,80″ 900 фунтов 44-36-21 700
11/2″ Оранжевый П-150Т-1000 1,57 дюйма 1,80″ 900 фунтов 48-41-24 1000
11/2″ Оранжевый П-150Т-2500 1,57 дюйма 1,80″ 900 фунтов 66-41-24 2500
11/2″ Оранжевый П-150Т-3500 1,57 дюйма 1,80″ 900 фунтов 72-41-24 3500
11/2″ Оранжевый П-150Т-5000 1,57 дюйма 1,80″ 900 фунтов 82-41-24 5000
Катушки пленума
Размер Цвет Деталь № Номинальный
Внутренний диаметр		 Номинальный
Н. Д.		 Тяговая лента Катушка
Длина (футы)
1″ Оранжевый П-100Т-500 1,049″ 1,35 дюйма 900 фунтов До 500
1 1/4 дюйма Оранжевый П-125Т-500 1,25 дюйма 1,56 дюйма 900 фунтов До 500
1 1/2 дюйма Оранжевый П-150Т-350 1,57 дюйма 1,80″ 900 фунтов До 350
Результаты испытаний (с использованием метода испытаний UL-2024)
Свойства Значение
Дымовой козырек оптический 0,02
Средняя оптическая плотность дыма 0,01
Макс. расстояние распространения пламени (футы) 1,5 фута
Макс. температура пламени 554°
Номер образца
Р 100 Т С 2500
Пленум 1″ (внутренний диаметр) Лента из полиэстера * Щелевой воздуховод
(дополнительно)		 Раскладка

* Натяжная лента недоступна с щелевым воздуховодом

Трубы, кабелепроводы и внутренние каналы для подземных коммуникаций

Существует несколько вариантов кабелепроводов и внутренних каналов для подземных коммуникаций. Правильный выбор трубы может обеспечить значительную экономию как на материальных, так и на трудовых затратах. Ниже приведены несколько типов подземных и электрических кабелепроводов с указанием преимуществ и недостатков каждого из них, чтобы вы могли сделать лучший выбор для своего приложения.

Труба из полиэтилена высокой плотности

Труба из полиэтилена высокой плотности или полиэтилена высокой плотности представляет собой прочный, легкий и гибкий продукт, который можно использовать в качестве трубопровода (воздуховода) или внутреннего воздуховода. Доступны как гладкие, так и гофрированные разновидности полиэтилена высокой плотности. HDPE часто используется в электротехнике, коммунальных услугах и телекоммуникациях для защиты подземных кабелей и линий от ударов, окружающей среды, погоды, грызунов и других агрессивных условий.

Преимущества:

  • Труба из ПНД легко огибает такие препятствия, как дороги или реки. Это позволяет осуществлять бестраншейную прокладку подземных линий и обеспечивает значительную экономию средств.
    • Трубы из полиэтилена высокой плотности
  • являются гибкими и могут изгибаться до минимального радиуса изгиба, в 30 раз превышающего внешний диаметр трубы
    • Соединения труб из полиэтилена высокой плотности
  • можно сплавлять вместе, чтобы получить герметичное и чрезвычайно прочное соединение.
  • Гибкость труб из полиэтилена высокой плотности делает их идеальными для районов, подверженных землетрясениям.
  • Срок службы трубы из полиэтилена высокой плотности может составлять более 50 лет, что позволяет снизить затраты на замену.
    • Труба
  • HDPE устойчива к коррозии, истиранию и бугоркам.
  • Более ударопрочная, чем труба из ПВХ, особенно в условиях низких температур.
  • Более низкая стоимость и меньший вес по сравнению с металлическими трубами.
  • Доступны более длинные трубы, чем ПВХ, что позволяет устанавливать более длинные линии с меньшим количеством соединений.

Недостатки:

  • Трубы из ПЭВП поставляются в рулонах, которые после использования необходимо вернуть производителю.
  • Из-за наматывания на рулоны может произойти овализация трубы.

Геотермальный ПЭВП

Геотермальный ПЭВП Труба используется для геотермальных энергетических систем, обычно называемых геотермальными тепловыми насосами. Эти системы обычно заглубляются или погружаются в воду, а это означает, что эти трубы должны быть очень прочными, чтобы выдерживать суровые условия. Кроме того, требования к давлению сильнее.

Жесткий кабелепровод из ПВХ / Bore-Gard

Жесткий кабелепровод из ПВХ, также известный под торговой маркой Bore-Gard, представляет собой гибкий и прочный продукт, такой как труба из полиэтилена высокой плотности, но разрезается и транспортируется более короткими прямыми секциями, а не наматывается в ударе. Трубы из ПВХ также используются в электротехнике, коммунальных услугах и телекоммуникациях для защиты подземных кабелей и линий. 9№ 0005

Преимущества:

  • Прямолинейные трубы из ПВХ более удобны в обращении, чем рулонные трубы.
  • Прямые секции могут быть объединены в пакеты, и за один раз может быть отправлено больше труб, чем намотанные, что обеспечивает экономию транспортных расходов.
  • Прямые участки трубы из ПВХ не имеют овальной формы, но сохраняют свою форму, что обеспечивает большую внутреннюю заполняющую способность.
  • Меньшие сечения позволяют прокладывать трубы из ПВХ по более пересеченной местности, чем трубы на катушках.
  • Прочный и гибкий для установок наклонно-направленного бурения, в том числе с несколькими отверстиями для труб.
  • Соединение осуществляется вручную, не требуя специального сварочного оборудования.
  • Жесткая труба из ПВХ устойчива к коррозии, истиранию и бугоркам.
  • Подходит для стандартных колен и фитингов.
  • Доступен в диаметре 3-6 дюймов. Длина от 10 до 20 футов в сч.40 и сч. 80.

Недостатки:

  • Для более коротких труб требуется больше соединений, чем для более длинных труб из ПЭВП.
  • Менее гибкая, чем труба из полиэтилена высокой плотности.



Разъемный кабелепровод из ПВХ

Разъемный кабелепровод из ПВХ — это ударопрочный и устойчивый к ультрафиолетовому излучению соединительный кабелепровод, который защелкивается для укрытия волоконной оптики и кабелей. Он часто используется для ремонта линий без необходимости обрезать кабели или разъемы, расположенные внутри кабелепровода.

Преимущества:

  • Ударопрочность и устойчивость к ультрафиолетовому излучению делают сплит-ПВХ идеальным для прокладки оптоволокна и кабелей.
  • Позволяет ремонтировать линии без обрезки кабелей и соединений, что приводит к значительной экономии средств.
  • Конструкция на защелках проста и быстра в установке.
  • Стыки могут быть усилены или герметизированы пластиковыми или металлическими лентами.

Недостатки:

  • Большинство разъемных труб из ПВХ не внесены в список UL, и поэтому не рекомендуются для электрических применений.



CIC/ Кабель в кабелепроводе

Кабель в кабелепроводе существенно экономит труд, если вы знаете точную длину кабеля и кабелепровода. Ваш кабель помещается непосредственно в кабелепровод, что устраняет необходимость тянуть провод после того, как кабелепровод был помещен в землю. Размер кабелепровода может быть от 3/4 дюйма до 6 дюймов толщиной sch50, sch50ul, sdr11 и sdr13.5. Провод может быть от 16 калибра до 750 мкм вместе с кабелем среднего напряжения и оптоволоконным кабелем. Минимальный метраж 500 футов. с максимальной высотой 2500 футов.

Преимущества:

  • Меньше отходов проволоки и воздуховодов.
  • Вся работа выполняется за один раз.
  • Длины на заказ.
  • Устраняет дополнительную работу по прокладке кабеля.
  • Кабель защищен от порезов и перерезов за счет предварительной установки в канал.

Недостатки:

  • Минимальная сумма, которую можно запустить.
РубрикаРазное
