Содержание

Гофротруба. Как выбрать?

Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.

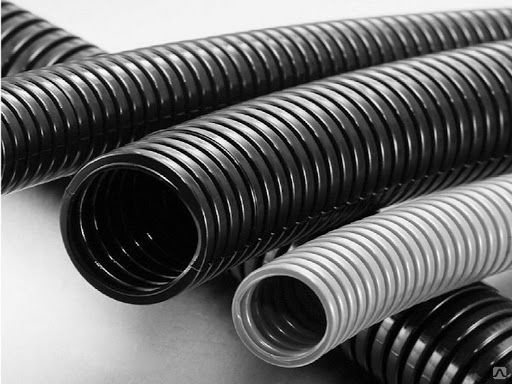

Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.

Назначение гофротрубы

Основная функция гофротрубы – предохранение проводников от механических повреждений и других воздействий. Изделие помогает повысить срок службы проводки и предотвратить разрушение изоляции под действием влажности, ультрафиолетового излучения и перегрева. Труба обеспечивает пожарную безопасность при размещении проводников в горючих основаниях, а также под горючей отделкой. В случае укладки в стяжку, гофра препятствует сдавливанию и перегибу проводов, дает возможность провести их замену без демонтажа всей конструкции.

Помимо защиты коммуникаций, гофра служит добавочным барьером между человеком и электропроводкой.

Выбор гофротрубы

Подбор подходящей гофрированной трубы имеет ряд тонкостей. Так, для открытой наружной прокладки важна устойчивость к температурным перепадам и действию ультрафиолета; при размещении в грунте – непроницаемость для воды и жесткость. Чтобы не допустить ошибок, важно разобраться в разновидностях гофры.

Виды гофротруб

Первый признак, по которому различаются трубы – конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные.

Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.

Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.

Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями – муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.

Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.

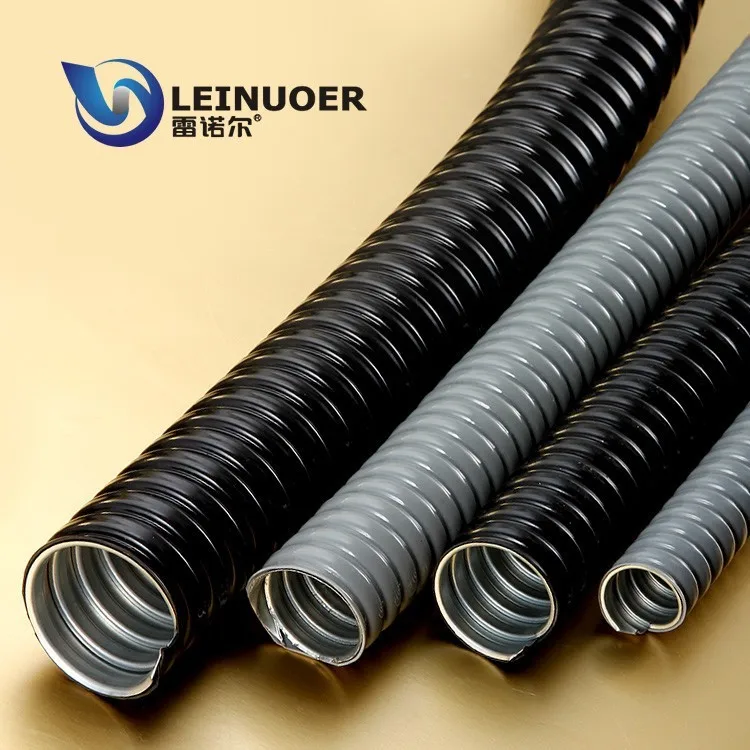

Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические – внешним полимерным покрытием.

Второй признак разделения гофротруб на виды – материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.

Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от -40 до +45 градусов Цельсия.

ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.

Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава – от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов – не менее 32 мм.

80fd4d91-f5d8-4e6d-9062-67e1b6a2a1ca

Труба гофрированная ПНД Octopus d20мм с протяжкой 100м DKC 71720

f862a315-9412-4acd-8de1-254c4dd2f7ff

Труба ПВХ d63 гибкая лёгкая с протяжкой ( 15 м) CTG20-63-K41-015I

7f3abda8-3cce-425a-96a6-6c90b723c07c

Труба гибкая армированная внутр. д.12мм DKC 57012

b537ac5b-0327-4543-aaf6-fa6cc34dc7c4

Труба гофрированная ПВХ d20 с зондом 100 м легкая SQ0401-0002


Полезные рекомендации

  • Обратите внимание на цвет. Оттенок изделия может многое рассказать о его назначении. Так, белая гофра используется для прокладки компьютерных сетей, серая – для электропроводки, зеленая – для телефонных линий.
  • Используйте специальные аксессуары для соединения отрезков между собой, а также в углах.
  • Одна труба – одна линия. Укладка нескольких кабелей в общую оболочку недопустима как по соображениям удобства, так и безопасности.
  • Силовой кабель отдельно, слаботочка – отдельно. Разные виды сетей протягиваются в отдельных трубах, а также располагаются на определенном нормативами расстоянии друг от друга.
  • Обходите углы. При монтаже постарайтесь избегать резких поворотов, которые могут стать причиной заломов и нарушения целостности изделия.
  • Соблюдайте последовательность. Гофрированные трубы заливаются стяжкой до протяжки проводников.

Гофротруба для электропроводки зачем нужна, особенности монтирования

Монтировать электрическую проводку сложно, ведь важно не только следовать схеме и правильно подключать провода, но и соблюдать ПУЭ и заботиться о безопасности. Для этого используют специальную гофротрубу для кабелей. Это гибкая труба с оребрением, выполняющая такие функции:

  • Повышение пожарной безопасности — гофра при высокой температуре или возгорании выделяет вещества, препятствующие горению и оплавлению проводов.
  • Защита кабелей от механических повреждений, температурных колебаний, воздействия влаги.
  • Предотвращение негативного влияния электромагнитного поля.
  • Обеспечение легкой замены проводов при необходимости, без повреждения стен.

Делают гофрированные трубы из ПВХ, полипропилена, полиэтилена. При этом изделия бывают однослойными и двухслойными. Выбор зависит от типа проводки, сечения кабелей, условий их размещения — все это должен подбирать электрик-монтер.

Зачем нужна гофротруба для электропроводки в стенах?

В требованиях ПУЭ (Правила устройства электроустановок) четко обозначено, что монтаж проводки в штробу допускается и без гофры. При этом к слову «допускается» есть сноска. В ней указано, что такой монтаж можно делать, если на рынке электротоваров вдруг невозможно купить гофрированную трубу для кабеля или это крайне затруднено. Во всех остальных случаях нужно использовать гофру — это положение закона.

Монтаж проводки без гофры нельзя назвать долговечным и надежным при таких обстоятельствах:

  • Деформация стен. Со временем во всем вторичном жилье стены буквально пронизывают трещины.
    Где-то это тонкие как ниточки трещинки, а где-то и целые дыры, в которые легко пролезет даже палец. Стоит сказать, что такое может наблюдаться и в незаселенных новостроях. Проблема в том, что при появлении трещин дома никто не расселяет, все продолжают в них жить и пользоваться коммуникациями как обычно. Даже если наглухо замазать трещину шпаклевкой, это все равно не спасет проводку в разрушаемой стене. Где-то на провода будет оказывать увеличенную нагрузку стройматериал, а где-то они будут постоянно подвергаться воздействию влаги, стремительно разрушаясь.
  • Случайное повреждение дрелью или перфоратором, гвоздем, саморезом. Например, когда ремонт вы делали давно и уже не помните точно, где проходят провода. Или вы звали мастера на час, который даже не может предполагать о планировке электропроводки в вашем доме. В момент, когда нужно повесить полку или вбить гвоздь для настенных часов, нередко происходит повреждение кабеля. В результате в сети происходит устойчивое короткое замыкание, автомат отключает питание и назад его уже так просто не вернуть.
    В результате без электричества окажется если не вся квартира, то значимая для нее группа, например, все розетки в комнатах или освещение. Для решения проблемы, если монтаж проводов был выполнен без гофрированной трубы, придется снимать отделку со стен, разбивать штробу и все полностью менять. Зато с гофрой это решается без всякого демонтажа.
  • Порча отделки старыми кабелями. В домах вторичного жилого фонда со старой проводкой часто на обоях, краске, штукатурке и другой отделки проступают ржавые или темно-серые следы, по которым можно отследить трассу провода. И даже замена отделки не решает проблему: со временем след появляется снова. Чтобы то же самое не произошло уже с новыми кабелями через какие-то 10-20-30 лет, стоит использовать гофрированные трубы для электропроводки. В будущем ни вы, ни ваши дети не столкнуться с проблемой замены проводки только ради устранения дефекта в декоре.

Помимо этого гофра нужна для защиты от токов утечки, от влияния штукатурки на изоляцию кабелей и т. д.

Главное о гофротрубе на потолке

Часто недобросовестные монтажники, не использующие гофрированные трубы при монтаже проводов на потолке, уверяют, что монтаж без этого кабель-канала допускается, экономит много времени монтажникам и денег — заказчикам. Вместо этого они используют групповую прокладку кабеля в пучках.

В чем главная проблема такой прокладки? Это — понижающий коэффициент. В нормативно-технических документах описано, что такой метод монтажа обязывает устанавливать автоматический выключатель с заниженным номиналом. Например, вместо выключателя на 16 Ампер для розеток ставить устройство на 10 Ампер. В качестве альтернативы можно использовать кабель с сечением не 2,5 мм², а 4 мм². Это ведет к тому, что образуется нереализованный запас мощности на кабелях и электрофурнитуре. Если же не соблюдать эти требования нормативно-технических документов, резко возрастают риски самых опасных последствий и для вас, как заказчика, и для исполнителя. Проводка горит, автоматика не справляется, часто это заканчивается пожарами.

Наведенное напряжение — явление, которого не избежать без гофры

Представьте что вы решили сами поменять розетку или выключатель. Отключаете питание на автомате, проверяете фазы индикаторной отверткой, а они обе «светятся», т.е. в них есть напряжение. Такое явление называется наведенным напряжением, возникающим в обесточенных проводах за счет электромагнитного поля от электричества в близко расположенных сетях. Это потенциал, опасный для жизни, который не относится к передаваемому току и является паразитарным. Как правило, возникает он при укладке проводки пучками. Помимо риска для людей он негативно сказывается на работе осветительной техники, особенно работающей на светодиодах. Проявляется это подсвечиванием и мерцанием.

Чтобы разобраться в ситуации, вам потребуется вызвать домашнего мастера, заплатить за его визит, а в перспективе — и за решение проблемы, которое может оказаться недешевым.

Поэтому лучше использовать гофрированную трубу для кабеля и не сталкиваться с такой неприятной и весьма опасной проблемой.

Что не так с методом фиксации?

При прокладке линейным способом для сбора кабелей в пучки используются обычные стяжки или дюбель-хомуты, дополненные этими же стяжками. Такое крепление оказывает механическое воздействие на провода, повреждая ее оболочку. Даже если во время монтажа видимых дефектов нет, то со временем они все равно появятся. Дело в том, что кабели провисают под собственным весом, растягиваются, а в местах фиксации стяжки нарушают целостность изоляции. Это происходит даже в том случае, когда вместо стяжек используются специальные дорогие крепежи. Если не хотите лет через 15 столкнуться с ложным срабатыванием дифзащиты и необходимостью снова менять проводку, лучше протяните кабели в гофру. Там они будут спокойно лежать, не провисать, не передавливаться и оставаться целыми десятки лет.

Вопрос о сменяемости проводки

Сменяемость кабеля — это возможность заменить его на определенном участке в случае повреждения. Например, все тем же перфоратором в процессе ремонта. Хотя гофра часто приводит к уводу сверла в сторону и кабеля остаются целыми, все же бывают случаи, когда сверло пробивает гофротрубу и повреждает изоляцию электропроводки. Оставлять в таком виде провода нельзя, т.к. это чревато появлением токов утечки, опасных для вашей жизни. Его нужно заменять. С гофрой для этого не потребуется частично снимать отделку и заново штробить стену. Можно вытащить поврежденный кабель, протянуть новый и подключить оборудование. Однако стоит сказать, что это работает только при определенных условиях:

  • Есть доступ не только к подрозетнику, где есть выход одного края гофры, но ко второму ее концу. Обычно это возможно с натяжными потолками, когда второй край находится на уровне стыка стены и потолка и скрыт за полотном. В таком случае можно отстегнуть часть потолочной пленки, выполнить замену кабеля и обратно пристегнуть полотно.
  • Нет поворотов гофрированной трубы для электропроводки под прямым углом. Замена возможна только на ровном вертикальном участке. Справедливости ради отметим, что по правилам ПУЭ провода на стенах в комнатах так и монтируются. Все повороты проходят по потолку, а далее строго перпендикулярно полу ведутся к розеткам и выключателям. Отсюда и имеем вертикальные участки, удобные для замены.

Гофрированные трубы для наружной и внутренней прокладки кабеля предупреждают множество проблем и в конечном итоге экономят именно ваши деньги и нервы. Не говоря уже о большой значимости в плане безопасности. В нашем интернет-магазине вы найдете разные виды гофрированной трубы для кабеля от ведущих производителей, а также средства для их фиксации. Если возникнут сложности, менеджер бесплатно поможет и проконсультирует.

Трубы гофрированные для электропроводки, гибкая гофрированная труба для электроснабжения

Трубы гофрированные для электропроводки, гибкая гофрированная труба для электротехники

Гофрированные трубы – электрические

«DUTROFLEX Самая гибкая из всех гофрированных труб»

Гофрированные гибкие трубы Dutroflex изготавливаются методом экструзии из LLDPE (универсальные) или ПВХ (электрические) и являются идеальной заменой кабелепроводам. Трубы обладают прочностью и гибкостью и доступны в привлекательных цветах. Он в значительной степени заменяет обычные гофрированные стальные трубы, трубы из ПВХ, армированные проволокой, и обычные трубы из жесткого ПВХ. Это еще один качественный продукт от дома Dutron, где качество и инновации — это отношение.

Состав: Изготовлен из подходящего пластика с использованием специально разработанных форм. Гофры по окружности трубы обеспечивают прочность.

Основные характеристики
