Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

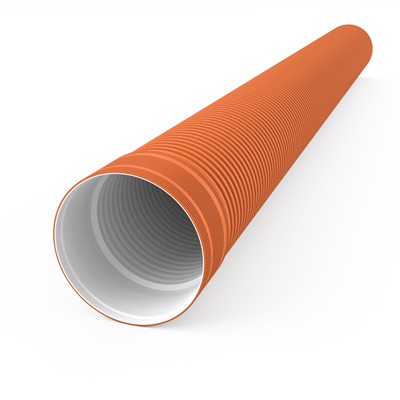

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

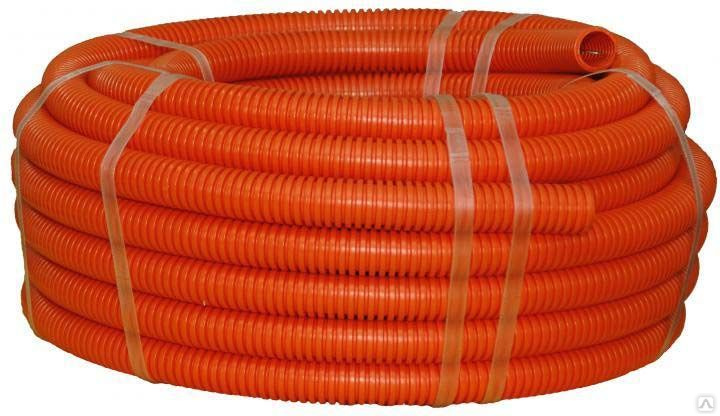

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т. п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели.

При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофры бывают разные: синие, жёлтые, красные

Гофры бывают разные: синие, жёлтые, красные, оранжевые, серые, зелёные, чёрные и даже металлические. Их объединяет одно – обеспечение надёжной защиты силовых и слаботочных кабельных линий от негативного воздействия внешней среды. Например, от механических повреждений, влажности, агрессивных сред, ультрафиолетового излучения, высоких температур и так далее. В статье разберёмся, трубы с какими характеристиками подойдут для прокладки в грунт или на улице, а какие лучше использовать внутри помещений.

Прочность – первый фактор, на который стоит ориентироваться. Он характеризует уровень нагрузки, который способны выдержать те или иные категории труб:

Лёгкие гофры отличаются высокой гибкостью и подходят для кабеля, на которой не предполагается подача высокой нагрузки. Тонкие стенки толщиной 1-2 мм выдерживают невысокую нагрузку до 320 Н на 5 см. Такой тип труб позволяет осуществлять прокладку линий открытым способом, а также за облицовкой стен и покрытием потолков.

Тяжёлые модели обладают особой жесткостью благодаря стенкам с толщиной 5-7 мм. Что обеспечивает повышенную устойчивость к механическим воздействиям, влагостойкость и позволяет выдержать нагрузку до 750 Н на 5 см. Этого будет достаточно для защиты проводки при строительстве монолитных домов и организации скрытого монтажа в стенах и стяжке.

Сверхтяжёлые трубы с особо жёсткими стенками рассчитаны на серьёзные нагрузки до 1250 Н на 5 см. Что позволяет защитить кабельные линии, проходящие в стяжке или под землёй, в том числе на объектах городской инфраструктуры. Но утолщения стенок привело к снижению уровня гибкости. Поэтому для уменьшения минимального радиуса изгиба для поворотных зон труб рекомендуется использовать специальные уголки.

Армированные модели оснащены проволочной спиралью, расположенной внутри пластиковой оболочки, благодаря чему выдерживает нагрузку до 4000 Н на 5 см. Это позволяет осуществлять прокладку силовых и слаботочных линий в сложных условиях эксплуатации. Например, при строительстве автомобильных дорог, взлётно-посадочных полос аэропортов и других объектов городских коммуникаций. Также они используются при монтаже кабеля на улице или подвешивании на опорах.

Труба гофрированная ПВХ Octopus гибкая d20мм, лёгкая с протяжкой, 100м, цвет зеленый DKC 91920G
28,62

Труба гофрированная ПВХ Octopus гибкая d20мм, лёгкая с протяжкой, 100м, цвет желтый DKC 91920Y
28,62

Труба гофрированная ПНД d16мм 100м с зонд. легкая Б0051803
1 210,14

Труба гофрированная ПНД двустенная 90мм 100м красный CTG12-090-K04-100-R
205,96

Труба гофрированная ПНД тяжёлая с протяжкой d32 мм (25 м) оранжевая EKF tpnd-32-to
55,57

Материалы изготовления – второй фактор, который необходимо учесть.

Так как каждый из них обладает специфическими характеристиками, способными решать определённые задачи.

ПВХ с высокими самозатухающими и изоляционными свойствами, лёгким весом и гибкостью подходят для использования только в помещениях с низким уровнем влажности. Такие ограничения обусловлены чувствительностью к постоянному воздействию ультрафиолета, влаги и высоких температур. Трубы из этого материала чаще всего имеют серый цвет, встречаются также модели зелёного и жёлтого цвета.

ПНД с устойчивостью к механическим повреждениям, воздействию агрессивных химических сред, влажности, перепадам температур и обладающие высокой эластичностью предназначены для защиты кабельных линий в стяжке и штробах стен, выполненных из негорючего материала, и на улице. При этом изделия запрещены для прокладки в строениях из дерева, так как материал является горючим. Гофры зачастую имеют оранжевый и чёрный цвет.

ППР характеризуется эластичностью, невосприимчивостью к воздействию влажности, ультрафиолетового излучения и перепадам температур. Что позволяет использовать такие гофры как внутри, так и снаружи помещений для протяжки проводки, которая не предполагает высокую нагрузку. Трубы из этого материала отличаются синим цветом.

ПА отличается высокой гибкостью, стойкостью к влиянию влаги, химически агрессивных сред, атмосферных факторов и не поддерживают горение. Что позволяет организовать проведение кабельных линий снаружи и внутри помещений, в том числе деревянных. Гофры зачастую отличаются тёмно-серым цветом.

Нержавеющая сталь обладает высокой механической прочностью и устойчивостью к воздействию агрессивных химических сред. Это обеспечивает надёжную защиту кабельным линиям, проложенным снаружи и внутри помещений по горючим и негорючим материалам, на производственных и промышленных объектах.

Труба гофрированная ПНД d16 IP55 25м с зондом, черная SQ0413-2501
17,49

Труба гофрированная ПП гибкая д. 16мм, лёгкая без протяжки, 100м, синий 10916
69,80

Металлорукав Р3-ЦХ 50 (20 м/уп.) ЗЭТАРУС
225,73

Труба ПВХ d16 гибкая лёгкая с протяжкой (100м) CTG20-16-K41-100I
16,16

Труба гофрированная ПНД d16мм 100м с зонд. легкая Б0051803
1 210,14

Также организация скрытой проводки в квартирах, коттеджах и офисах с помощью гофры позволяет быстро заменить вышедший из строя кабель. Причём это легко будет сделать, вынув его из выходного отверстия трубы, а не разбирать всю стену целиком, как приходилось делать ранее.
