Горизонтальная печь из трубы: Горизонтальная банная печь из трубы своими руками

Содержание

Горизонтальная банная печь из трубы своими руками

Горизонтальная банная печь из трубы своими руками выступает отличной альтернативой заводским экземплярам. Те, кто строит баню, не всегда сразу могут выделить определенную сумму на добротную покупную печь.

Свернуть

  • Устройство и принцип работы
  • Преимущества и недостатки
  • Материалы и инструменты
  • Чертежи
  • Инструкция по изготовлению
  • Вывод

Обладая определенными навыками, изучив конструкцию и схему отопительного прибора, а также подготовив необходимые инструменты проще изготовить его из куска трубы и газового баллона.

Устройство и принцип работы

Она предпочтительнее вертикальной версии, так как из нее можно получить больший КПД при равнозначной толщине металла и величине топки. Такая печь обладает рядом функций:

  • нагревает воду;
  • подогревает воздух в помещении;
  • обеспечивает обогрев камней.

Горизонтальная печь для бани из трубы конструктивно состоит из следующих элементов:

  1. топки;
  2. камеры поддувальника, в которой находится зольник;
  3. бак для воды;
  4. емкости, расположенной с внутренней или наружной стороны корпуса устройства, в ней находятся камни;
  5. дымоход в виде трубы.

Камеры между собой разделены колосниками, а водонагреватель выполнен как продолжение корпуса. Общая длина печи варьируется в зависимости от условий, в которых будет установлен отопительный прибор.

Принцип работы печи основан на горении топлива, при открытых заслонках создается тяга, при ее движении происходит выделение тепла. Печник должен создать равномерное горение закладываемых дров и максимальное их сгорание, путем нахождения оптимального количества закладываемого топлива и поступающего сквозь заслонки воздуха.

к содержанию ↑

Среди достоинств самодельного устройства выделяют следующие:

  • легкость транспортировки;
  • высокая термостойкость;
  • при использовании такой печи происходит быстрый разогрев парилки;
  • поленья из-за тонкослойного разделения камер сгорают практически полностью;
  • длительный срок службы;
  • простота изготовления и последующего монтажа;
  • возможность использования любого топлива;
  • универсальный внешний вид;
  • в сравнении с заводскими печами стоимость самодельного агрегата гораздо меньше.

Наряду с положительными сторонами горизонтального расположения печной камеры, наблюдаются и отрицательные ее стороны:

  • быстрое остывание, из-за чего приходится часто подбрасывать топливо;
  • неравномерный обогрев помещения, если баня больших размеров, то стоит предусмотреть установку сразу нескольких агрегатов.

к содержанию ↑

Материалы и инструменты

Чаще всего для примера приводится горизонтальная печь для бани из 530 трубы, но можно использовать и менее широкую трубу диаметром 500 мм. Длина 1,5-2 метра. Для печи могут применяться специально заказанные обрезки трубы или же бывшие в употреблении ее куски.

Дополнительно сварная конструкция требует подготовки определенных заготовок, среди которых нужно приобрести:

  • лист металла, толщина которого может быть от 10 до 12 мм;
  • дверца для топки;
  • колосник;
  • отрез трубы длиной 50 см и Ø300-350 мм;
  • асбестовый шнур, необходимый для уплотнения дверки;
  • металлопрокат для ножек;
  • петли из металла для подвешивания дверцы.

Металлические листы и трубы будет удобно разрезать болгаркой, а вот сваривать все необходимые части печи в единое целое нужно будет с помощью сварочного аппарата. Для точности проводимых работ понадобятся измерительные инструменты.

к содержанию ↑

Чертежи

Без предварительно составленного чертежа даже с определенными знаниями создать работающий агрегат не всегда возможно.

Ниже приведены оптимальные решения по обустройству печи, как с выносной, так и со встроенной топкой. Вариант с встроенной топочной камерой не совсем удобен тем, что протапливание бани происходит изнутри парной, тогда как при выносном элементе можно следить за топливом из предбанника.

По чертежам горизонтальной печи для бани из трубы своими руками можно увидеть разницу в конструкции обоих вариантов:

к содержанию ↑

Инструкция по изготовлению

Если в бане пол бетонный, то основание под печь делать не требуется, в случае деревянных полов нужно предусмотреть теплоизоляцию и уложить металлический щит, который сможет предупредить пожароопасную ситуацию в случае попадания на пол горящих углей или дров.

Процесс изготовления самодельной горизонтальной печи для бани из трубы включает в себя несколько этапов:

  1. Проводиться обрезка трубы большего диаметра в соответствии с выбранным чертежом, длина этого элемента будет колебаться от 0,7 до 0,9 метров (оптимальная длина печи).
    Места срезов с двух сторон трубы лучше отшлифовать, так как они будут очень острыми.
  2. Изготовление колосника заключается в первоначальной подготовке для него площадки, для нее используется лист металла толщиной 12 мм, из него вырезается прямоугольник со сторонами 400×800 мм. В центре вырезается проем, в который и вставляется купленный ранее колосник или приваренные между собой прутки. Сваривать колосник с площадкой необходимо под ним, чтобы не разрушить соединительных швов.
  3. Изготовление задней стенки печи. Из листа металла вырезается кусок, размеры которого немного превышают диаметр отопительного агрегата.
  4. Подготовка фасада заключается в вырезании листа, габариты которого должны быть больше размеров печи, в ней для поддувала и топочной дверцы предусматриваются отверстия, которые соответствуют купленным дверцам. После этого лист приваривается к фасаду отопительного устройства.
  5. Подготовка отверстия для дымохода, достаточно будет вырезать окошко 150×150 мм.
    Следом навешиваются дверцы.
  6. Изготавливается короб для закладки камней на верхней части трубы.
  7. Получившееся устройство зачищается от ржавчины и окалины, которые остаются после сварочных работ. По возможности, с противоположной стороны топки приваривается бак для воды.

Масса самодельной отопительной единицы может варьироваться от 50 до 200 кг, она будет зависеть от толщины выбранного металла.

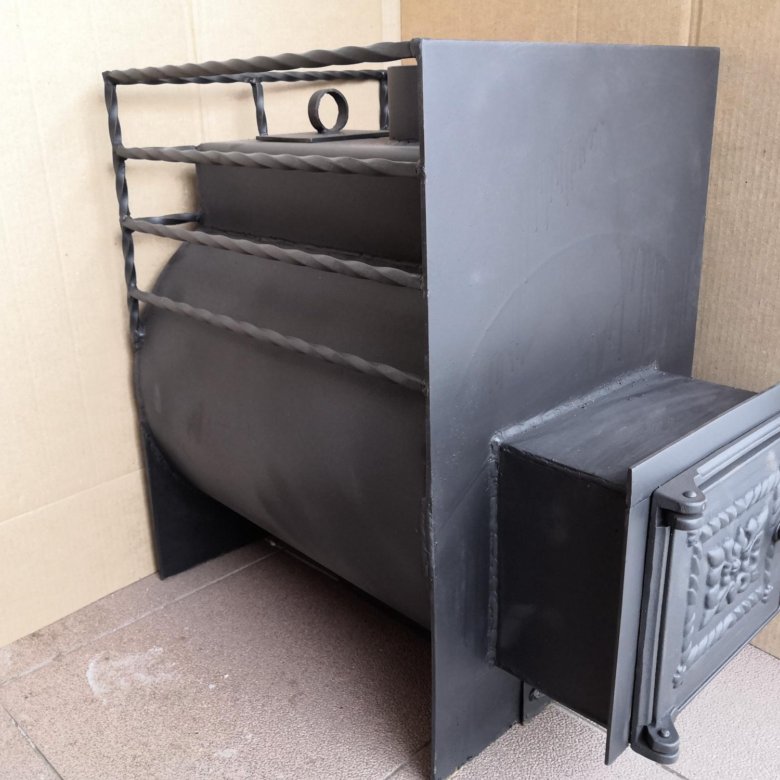

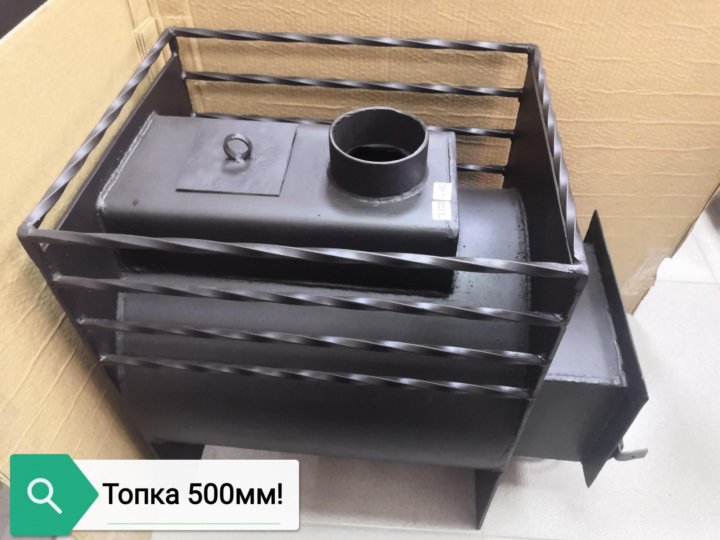

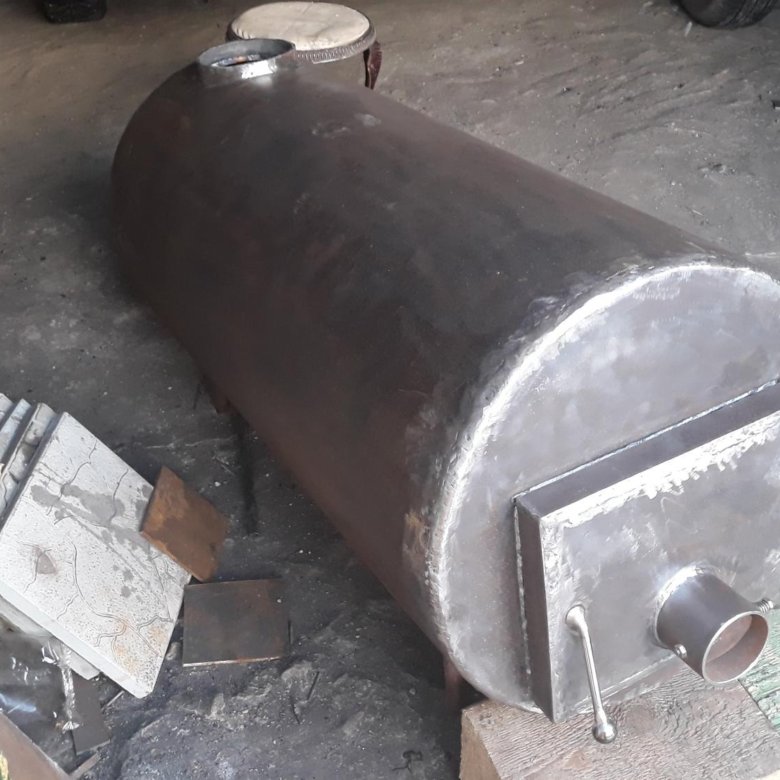

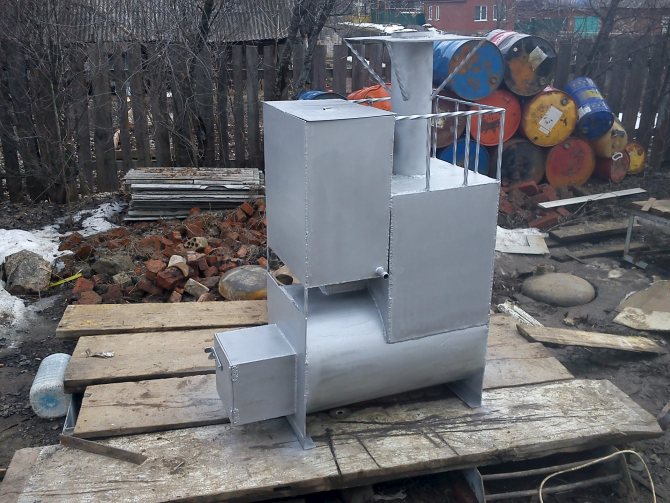

Еще несколько фото печи для бани из горизонтальной трубы:

А теперь несколько советов по дальнейшим действиям:

  • При необходимости можно обустроить выносной топливник. После сваривания всей печи к ней приваривается топливник, в нем дверцы устанавливаются с лицевой стороны выдвинутой части. Необходимо предусмотреть достаточное место возле топливника, чтобы дверцы могли свободно открываться для загрузки топлива и проверки его горения. Дно зольной камеры выносной топки должно совпадать с нижней частью трубы корпуса печи. В деревянных банях следует выдерживать безопасное расстояние от топки до стены, оно должно быть больше 1 метра.
    Если же требуется установить ее ближе, то следует предусмотреть защитный экран или любую другую защиту, выполненную из негорючих изоляционных материалов.
  • Вывод трубы для выхода газов лучше делать в стене, чем на крыше, так процесс будет менее трудоемким, к тому же любые дополнительные отверстия на крыше приводят к ее протечкам. В комплекте с трубой должно идти два колена, одно будет использовано для выведения дымохода из дома, а второе для его разворота в вертикальное положение на улице. Для надежности ее нужно зафиксировать на стене дома, чтобы под действием ветра дымоход не шатался.
  • Горизонтальная печь для бани своими руками из трубы несет в себе опасность получения ожога при ее эксплуатации, поэтому требуется сделать вокруг нее кирпичную кладку. Стенки такого кожуха выполняются в полкирпича.
    Читайте также: Как обложить железную печь в бане кирпичом?
  • Перед полноценным использованием печки лучше ее протопить, чтобы избежать в помещении сильного запаха после запекания краски (если она была). Первая топка проводиться после полного высыхания кирпичной кладки, это происходит с открытыми дверцами. Для ее выполнения необходимо уложить камни, залить в бак воду, разложить в топке дрова и развести огонь. При этом процессе проверяется герметичность всех сварных швов и целостность самого бака.

к содержанию ↑

Вывод

Выбрав один из вариантов для самостоятельного изготовления можно существенно сэкономить, благодаря использованию доступных материалов получится создать аппарат вдвое дешевле, чем магазинные аналоги. К тому же покупные печи идут с менее толстыми стенками, что сокращает их срок эксплуатации.

Как сварить печь для бани из трубы своими руками

Самым простым и в то же время дешевым способом сделать печь для бани является использование отрезка обычной стальной трубы. Подобная конструкция будет вполне нормально функционировать в любом помещении, невзирая на его размеры. Более того, благодаря герметичному корпусу печь, выполненная из трубы, не будет выделять угарного газа при работе, а значит, она абсолютно безопасна для человека. Поэтому не нужно сооружать никаких дополнительных ограждений.

Как сварить печь для бани из трубы

Как сварить печь для бани из трубы? В действительности здесь нет ничего сложного – при наличии соответствующего оборудования и навыков работы со сварочным аппаратом процедура изготовления займет всего несколько часов.

Содержание материала

  • 1 Подготовка места для печи
  • 2 Изготовление вертикальной печи из стальной трубы
    • 2.1 Видео – Изготовление печи из трубы
    • 2.2 Видео – Вертикальная печь из трубы
  • 3 Основные требования к установке печи
    • 3.1 Цены на известковый раствор
  • 4 Создание горизонтальной печи
    • 4.1 Цены на стальной лист
    • 4.2 Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)
  • 5 Подводя итоги. Несколько слов об ИК излучении

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№ИллюстрацияОписание
Шаг 1

Выемка грунта

В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2

Отсыпка щебня

Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3

Заливка раствора

Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4

Укладка рубероида

Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5

Раствор для заливки фундамента

Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6

Забетонированное основание

Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7

Кирпичная площадка под печь

Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

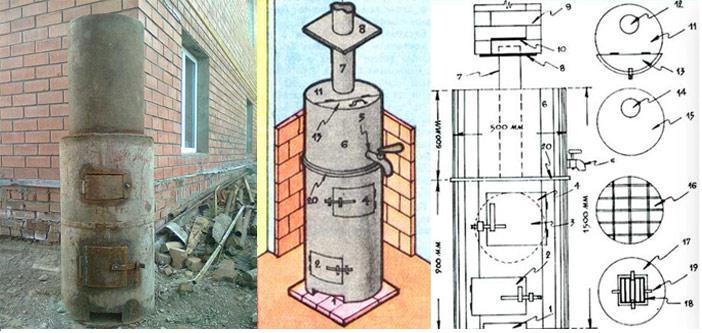

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

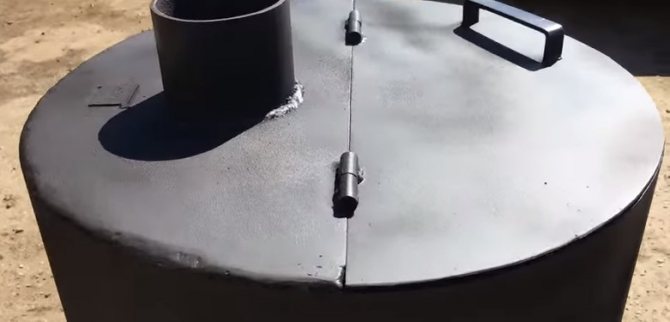

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

[adrotate group=»5″]

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Видео – Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

  1. Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
  2. В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
  3. Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
  4. Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
  5. Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
  6. Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Цены на известковый раствор

известковый раствор

Создание горизонтальной печи

Красивая горизонтальная печь для бани

Горизонтальная конструкция подразумевает наличие навесной емкости для воды и наружной каменки. Такая печь более компактна, а благодаря увеличенной глубине топочного отделения она позволит быстро отопить помещение. В процессе изготовления нужно выполнить следующие действия.

Вариант самодельной печи из трубы

У горизонтальных печей для бани различный внешний вид, но конструкция аналогична

Шаг 1. Из стальной трубы диаметром 50 см вырезается кусок длиной 80 см. Края тщательно выравниваются и зачищаются.

Подготавливаем трубу

Шаг 2. Создается колосниковая площадка. Для этого из стального листа толщиной 1-1,2 см вырезается прямоугольник размерами 80х40 см. Внутри прямоугольника проделывается отверстие, после этого к нему (прямоугольнику) приваривается арматура. Как вариант – можно приобрести уже готовый колосник, изготовленный на заводе.

Чертеж печи

Шаг 3. Колосник приваривается внутрь корпуса. Сама труба в это время располагается так, чтобы шов на ней находился под колосниковой решеткой. Дело в том, что металл прогорает преимущественно в местах сварки, а такой нехитрый прием поможет существенно снизить термальную нагрузку на шов.

Вариант колосника – прутья приварены к вырезанному в корпусе прямоугольному проему

Изнутри колосник будет выглядеть так

Шаг 4. Из стального листа изготавливается фасад (выносная топка) прямоугольной формы (высота – 0,7 м, ширина – 0,6 м) с закругленным верхом. В фасаде проделывается пара прямоугольных вырезов – для дверок поддувала и топки.

Этапы изготовления выносной топки печи с зольником

Шаг 5. Задняя часть конструкции также выполняется из стальных листов, но размеры здесь другие – 0,9х0,7 м. К слову, верхняя часть этого элемента послужит одновременно еще и ограничителем каменки.

Задняя стенка

Шаг 6. Задняя часть и фасад привариваются к корпусу. По центру корпуса приваривается фронтальный ограничитель для каменки, при этом он – ограничитель – должен в точности повторять контуры корпуса снизу и задней части сверху.

Шаг 7. Сверху корпуса (в задней его части) вырезается прямоугольное отверстие 150х150 мм. Поверх устанавливается свод печи, выполненный из листовой стали, с отверстием для дымохода. Важно, чтобы отверстие было на 12-15 см ближе к фасаду – это обеспечит не только отсечение пламени, но и полный дожиг топлива (смотрите схему-чертеж выше).

Шаг 8. К своду приваривается дымоходная труба. К слову, свод одновременно будет и днищем каменки. На стенки свода необходимо наварить арматурную решетку высотой 20 см – это увеличит объем каменки.

Труба для подключения дымохода

Приваренная каменка

Шаг 9. Крепятся дверки зольника и топки. Печь зачищается шлифовальным кругом в целях устранения ржавчины и остатков окалины, после чего покрывается слоем термостойкой краски на полимерной основе. Первое протапливание выполняется на улице, чтобы краска запеклась.

Обратите внимание! Дымоход выводится на улицу так же, как в случае с вертикальной печью.

Шаг 10. Поверх задней части монтируется емкость для воды. Для этого туда приваривается полка, габариты которой соответствуют размерам днища бака. Каменка закладывается камнями, при этом соблюдается одно важное правило: нужно, чтобы их плоские поверхности предельно плотно прилегали к железным стенкам в целях более эффективного нагрева последних.

Бак для воды

Цены на стальной лист

стальной лист

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

[adrotate group=»5″]

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

Установленная вертикальная печь и кирпичный экран вокруг нее
Кирпичный экран вокруг печи

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.
