Горизонтально-фрезерный станок X6150 – АлеКо

Перейти к содержимому

Описание станка

Горизонтально-фрезерный станок X6150 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Рабочий стол, имеющий функцию поворота относительно вертикальной оси на 45° по часовой и против хода часовой стрелки позволяет с применением универсальной делительной головки нарезать винтовые и червячные профили.Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.

• Комплектация
• Технические характеристики

Стандартная комплектация

• Фрезерный патрон ISO50
• Фрезерные оправки
• Переходная втулка ISO50/MT4
• Набор инструментов
• Анкерные болты
• Инструкция

Дополнительная комплектация

• 3-х осевое УЦИ
• Делительная головка
• Поворотный стол

Технические данные	Значение
Размер стола	2000×500 мм
Т-пазы кол-во/размер	5/18
Расстояние между Т-пазами	80 мм
Максимальная нагрузка на стол	1500 кг
Конус шпинделя	ISO50
Поворот стола	±45°
Продольное перемещение (ручное/авт. )	1530/1520 мм
Поперечное перемещение (ручное/авт.)	360/345 мм
Вертикальное перемещение (ручное/авт.)	630/610 мм
Скорость вращения шпинделя	45-1800 об/мин
Кол-во скоростей шпинделя	18
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола	10-640 мм
Расстояние от вертикальной колонны до Т пазов	360-690 мм
Диапазон скоростей подачи продольной/поперечной	16-800 мм/мин
Диапазон скоростей подачи вертикальной	5-250 мм/мин
Ускоренная подача продольная/поперечная	3000 мм/мин
Ускоренная подача вертикальная	1000 мм/мин
Мощность шпинделя	15 кВт
Мощность привода подач	3 кВт
Мощность привода насоса СОЖ	0.09 кВт
Габаритные размеры станка	2250×3200×2100 мм
Вес	4600 кг

Горизонтальный фрезерный станок HS-1250 по цене производителя с доставкой – «TopStanok»

Общие характеристики

Характеристика	UH-1250A	H-1250	HV-1250A	HS-1250
Технические характеристики HO CHUN
Вертикальная скорость быстрых перемещений, мм/мин	700	700	700	700
Вертикальная скорость подачи, мм/мин	8-450	8-450	8-450	8-450
Вертикальное перемещение стойки, мм	470	470	470	470
Вес, кг	3200	3000	3200	3200
Габариты (ДхШхВ), мм	3000х25351830	3000х25351830	3000х2535х2020	3000х2535х2160
Двигатель вертикальной подачи, кВт	1,5	1,5	1,5	1,5
Двигатель поперечной подачи, кВт	1,5	1,5	1,5	1,5
Двигатель продольной подачи, кВт	1,5	1,5	1,5	1,5
Конус шпинделя	NT 50	NT 50	NT 50	NT 50
Максимальная нагрузка на стол, кг	1000	1000	1000	1000
Мощность двигателя шпинделя, кВт	5,5	5,5	5,5	5,5
Мощность помпы СОЖ, кВт	0,12	0,12	0,12	0,12
Насос смазочного масла, Вт	4	4	4	4
Поперечное перемещение рабочего стола (Y), мм	540	540	540	540
Продольное перемещение рабочего стола (Х), мм	1250	1250	1250	1250
Размеры рабочей поверхности стола, мм	400х1800	400х1800	400х1800	400х1800
Расстояние от торца шпинделя до поверхности стола, мм	50-520		130-600
Расстояние от центра шпинделя до стойки, мм	420, 500		500
Скорость быстрых перемещений, мм/мин	2000	2000	2000	2000
Скорость подачи, мм/мин	16-1200	16-1200	16-1200	16-1200
Частота вращения шпинделя, об/мин	40-1750	40-1750, 95-1200	95-1200	95-1200
Число ступеней регулирования скорости шпинделя	12	12/8	8	8
Число Т-образных пазов, шт	4	4	4	4
Ширина Т-образного паза, мм	18	18	18	18

Горизонтальное и вертикальное фрезерование | Отличия и преимущества

Фрезерование относится к удалению материала заготовки вращающимися фрезами. Нарезание канавок, растачивание, сверление и т. д. можно использовать для изготовления деталей с желаемой отделкой.

Внедрение ЧПУ добавило много полезных функций фрезерованию. Например, программа ЧПУ запускает автоматическую систему смены инструмента, устройство смены поддонов, карусель инструментов, кожухи и системы охлаждения. Установка с этими дополнительными функциями теперь известна как обрабатывающий центр.

Со временем возможности токарной обработки стали частью этих обрабатывающих центров. В обрабатывающей промышленности их стали называть многозадачными станками. Таким образом, современное фрезерное оборудование может выполнять как фрезерные, так и токарные работы по изготовлению толстолистового металла.

Типы фрезерных станков

В металлообрабатывающей промышленности используются различные типы фрезерных станков в зависимости от области применения. В широком смысле мы классифицируем их как горизонтально-фрезерные и вертикально-фрезерные станки.

Существует много различий между вертикальным и горизонтальным фрезерованием, но прежде чем мы перейдем к этому, давайте кратко рассмотрим, на что похожа каждая из этих мельниц.

Вертикально-фрезерные станки

В вертикально-фрезерных станках закрепляем заготовку на станине и выполняем обработку подвижным инструментом. Инструмент удаляет материал по мере необходимости, следуя инструкциям ЧПУ.

Вертикально-фрезерные станки бывают двух основных типов: револьверные и плоскофрезерные.

Револьверно-фрезерные станки

В револьверно-фрезерном станке вертикальный шпиндель остается неподвижным, а станина может перемещаться горизонтально и вертикально в соответствии с программой. Револьверная мельница обычно работает с небольшой деталью.

Фрезерные станки с лежанкой

В станке со станиной станина может двигаться только в горизонтальном направлении, тогда как шпиндель перемещается вверх и вниз по мере необходимости. Эти машины лучше подходят для больших заготовок.

Горизонтально-фрезерный станок

В горизонтально-фрезерных станках деталь снова фиксируется на станине. Обработка происходит горизонтально или под необходимым углом, если станок оснащен универсальным столом.

Этот стол позволяет режущей головке приближаться к заготовке под разными углами.

Станок также может быть оснащен специальными фрезами для обработки фасок, зубчатых колес, радиусов и канавок. Одношпиндельные горизонтальные мельницы имеют один шпиндель, а двухшпиндельные — два.

Горизонтальная и вертикальная мельница

Несмотря на то, что между двумя фрезерными станками есть много общего, между ними также есть много различий. Теперь мы рассмотрим разницу между ними, когда речь заходит об их некоторых важных характеристиках.

Ориентация

Одно из основных различий между ними заключается в том, как инструменты взаимодействуют с заготовкой. Как следует из названия, у горизонтально-фрезерных станков ориентация шпинделя, на котором закреплен режущий инструмент, горизонтальная. Роторный резец врезается в поверхность и удаляет материал с заготовки, вращаясь вокруг этой горизонтальной оси.

В вертикальной фрезе инструмент фиксируется в вертикальной ориентации. Имея установку, аналогичную настольному сверлильному станку, эти станки имеют вертикальную оправку, которая удерживает, а также вращает режущий инструмент, погружая его глубоко в материал заготовки по мере необходимости.

Геометрия инструмента

Форма и характеристики фрез и инструментов для двух типов станков различны. Горизонтально-фрезерные станки оснащены короткими и толстыми инструментами, способными снимать с заготовки большее количество материала по сравнению с вертикально-фрезерными станками.

Вертикально-фрезерные станки имеют длинные и тонкие инструменты. Разница в геометрии режущего инструмента влияет на характер и точность разрезов, на которые способен каждый станок.

Характеристики резания

Благодаря толстым инструментам, используемым при горизонтальном фрезеровании, они могут быстрее выполнять глубокие и тяжелые резы. В дополнение к обычным резаниям (подрезка торца, снятие фаски и т. д.) они идеально подходят для обработки канавок и пазов.

Вертикально-фрезерные станки могут выполнять большинство общих задач, но их специализация – погружное резание и сверление на заготовке. Вертикально-фрезерный станок также обеспечивает более высокую точность по сравнению с горизонтально-фрезерным станком.

Стоимость

Вертикально-фрезерные станки стоят дешевле по сравнению с горизонтально-фрезерными станками. Меньшие инвестиционные затраты означают, что все больше и больше механических цехов используют вертикальные обрабатывающие центры. Стоимость эксплуатации и обслуживания также ниже. Такая экономия производственных затрат снижает общую стоимость обработки для клиентов.

Из-за большого количества вертикальных обрабатывающих центров в отрасли число квалифицированных операторов для этих станков также велико.

Несмотря на то, что горизонтальные фрезерные станки стоят дороже, чем их вертикальные аналоги, они компенсируют это более быстрым временем и эффективностью производства в долгосрочной перспективе. Только хорошо зарекомендовавшие себя производственные компании, которые уже некоторое время занимаются бизнесом, инвестируют в горизонтальные фрезерные станки.

Что лучше?

Несмотря на то, что как вертикальные, так и горизонтальные обрабатывающие центры могут обрабатывать множество одинаковых резов, существуют некоторые другие виды резов, с которыми может работать только каждый тип.

Кроме того, на выбор между двумя станками влияют и другие факторы:

Точность реза

Когда требуется большая точность, мы предпочитаем вертикальные обрабатывающие центры горизонтальным.

Скорость съема материала

Для операций, требующих большего съема материала с заготовки, предпочтительна горизонтальная обработка, поскольку она позволяет выполнять более крупные резы при той же скорости режущего инструмента за то же время.

Количество плоскостей/сторон для обработки

Вертикально-фрезерные станки являются лучшим вариантом, когда обработка должна выполняться в одной плоскости. Когда необходимо обработать несколько сторон под разными углами, мы используем горизонтальные фрезерные станки.

Степень индивидуальной настройки

В то время как каждый тип фрезерного станка может работать с различными инструментами, горизонтальный фрезерный станок гораздо более настраиваем, чем вертикальный. Фактически, некоторые надстройки и режущие головки позволяют горизонтальной мельнице функционировать как вертикальная.

Это отлично подходит для производственных компаний, у которых есть только горизонтальный обрабатывающий центр для выполнения работ, которые можно выполнять только на вертикальных фрезерных станках.

Заключение

Фрезерные станки быстро развивались за последние два десятилетия. Они упрощают создание деталей машин, а также обеспечивают другие производственные преимущества.

Современные вертикальные и горизонтальные фрезерные станки прекрасно дополняют друг друга, и знание различий между ними имеет решающее значение для осознанного выбора. Информация, доступная в этом посте, должна помочь вам сделать то же самое. Или вы можете заказать услуги фрезерования с ЧПУ через Fractory, и наша команда по продажам, состоящая из опытных инженеров-механиков, позаботится о том, чтобы для вашего проекта были выбраны наиболее экономически эффективные процессы.

Получите расценки на обработку с ЧПУ за считанные секунды!

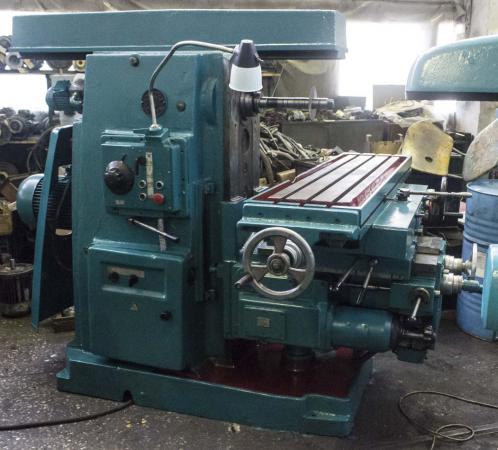

Горизонтально-фрезерный станок

Горизонтально-фрезерный станок

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ УКАЗАТЕЛЬНУЮ СТРАНИЦУ
ГОРИЗОНТАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК
В. Райан © 2003 — 2022
Горизонтально-фрезерный станок очень прочный и крепкая машина. Доступны различные фрезы для снятия/формовки материал, который обычно удерживается в прочных машинных тисках. Эта горизонтальная фрезерный станок используется, когда вертикальный фрезерный станок менее подходит. Например, если много материала должно быть удалено фрезами или меньше потребность в точности – выбирается горизонтально-фрезерный станок.
БАЗОВАЯ / УПРОЩЕННАЯ СХЕМА ГОРИЗОНТАЛЬНО-ФРЕЗЕРНОГО СТАНКА
ФОТОРЕАЛИСТИЧНЫЕ ИЗОБРАЖЕНИЯ ГОРИЗОНТАЛЬНО-ФРЕЗЕРНОГО СТАНКА
		Нож можно очень легко заменить. РубрикаРазное
