ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ
И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 24698-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

ГОСУДАРСТВЕННЫЙ стандарт соЮЗА ССР

ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ
И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wooden external doors for dwellings and public buildings.
Types, structure and dimensions

ГОСТ
24698-81

Дата введения 01. 01.1984

Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.

1.1 . Двери, изготовляемые по настоящему стандарту, в зависимости от назначения подразделяются на следующие типы:

Н — входные и тамбурные;

С — служебные;

Л — люки и лазы.

1.2 . Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляются с однопольными и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3 . Все двери, изготовляемые по настоящему стандарту, относятся к дверям повышенной влагостойкости.

1.4 . Габаритные размеры дверей должны соответствовать указанным на черт. 1 . Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в мм. Размеры проемов приведены в справочном приложении 1 .

По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применения глухих полотен.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ТУ на сталь конкретного вида, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.

Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629.

1.5 . Устанавливается следующая структура условного обозначения (марки) дверей.

Примеры условных обозначений:

дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа О-2:

ДН21-9 ПЩР2 ГОСТ 24698-81

То же, с левой навеской рамочного полотна:

ДН21-9ЛП ГОСТ 24698-81

Дверь входная или тамбурная с качающимися полотнами для проема высотой 24 и шириной 15 дм:

ДН24-15К ГОСТ 24698-81

Дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная:

ДС21-13ГУ ГОСТ 24698-81

Люк однопольный для проема высотой 13 и шириной 10 дм:

ДЛ13-10 ГОСТ 24698-81

2. 1 . Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2 . Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2 — 5 , а размеры сечений — на черт. 6 — 13 .

2.3 . Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.

Облицовка дверей производится материалами в соответствии с ГОСТ 475 в части, относящейся к дверям повышенной влагостойкости.

Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

2.4 . Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16 — 19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590 , сверхтвердых ДВП толщиной 3,2 — 4 мм по ГОСТ 4598 , тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы — шурупами длиной 30 — 40 мм по ГОСТ 1144 . Шаг крепления по периметру 100 мм. Размеры защитных планок и полос указаны на черт. 6 — 11 .

2.5 . Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35 — 0,8 мм по ТУ на сталь конкретного вида по всей поверхности с обеих сторон, как указано на черт. 12 . Листы стали между собой соединяются в одинарный фальц.

2.6 . Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850 .

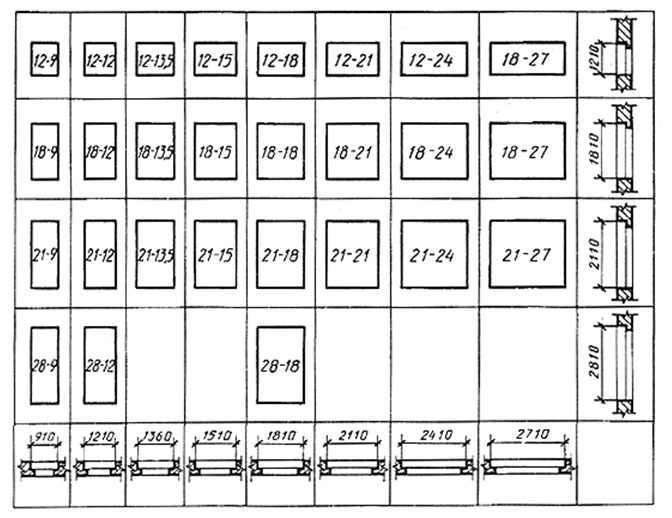

ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ

Примечания:

1. Схемы дверей изображены со стороны фасада.

2. Цифры над схемами дверей обозначают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей 21-15А, 21-19, 24-15 A и 24-19 с качающимися полотнами.

4. Двери 21-9 и 21-13 A предусмотрены для одноэтажных зданий и мусороприемных помещений.

Черт. 1

КОНСТРУКЦИЯ, ФОРМА И ТИПОРАЗМЕРЫ ДВЕРЕЙ

Двери щитовые

Сечения деталей см. на черт. 6 — 8.

Черт. 2

Двери рамочные

Сечения деталей см. на черт. 9.

Черт. 3

Сечения деталей см. на черт. 10.

Черт. 4

Двери рамочные с качающимися полотнами

ТИП С

Двери щитовые трудносгораемые и утепленные

ТИП Л

Люки и лазы

Сечения деталей см. на черт. 11 — 13.

Черт. 5

СЕЧЕНИЯ ДЕТАЛЕЙ ДВЕРЕЙ

ТИП н

Двери щитовые

Сечение А1

Сечение А2

1 — уплотняющая прокладка по ГОСТ 10174 ; 2 — облицовка ДВП марок СТ или ТВ толщиной 3,2 — 5 мм по ГОСТ 4598 ; 3 — рейка (12 ´12) мм; 4 — прокладка из резины толщиной 2 мм; 5 — шуруп 1-3 ´30 по ГОСТ 1144 , шаг 200 мм; 6 — монтажная доска

Примечания:

Допускается применение пластмассовых раскладок.

2. Допускается применение монтажных досок иной конструкции.

Черт. 6

Сечение A3 Сечение А4

Сечение А5

Сечение А6

Вариант с обкладкой

1 — облицовка ДВП марок СТ или ТВ толщиной 3,2 — 5 мм по ГОСТ 4598 ; 2 — уплотняющая прокладка по ГОСТ 10174

Черт. 7

Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких ДВП толщиной 12 мм по ГОСТ 4598. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки (12 ´ 30) мм, шаг креплений 100 - 150 мм.

2.7 . Для остекления дверей применяют оконное стекло толщиной 4 — 5 мм по ГОСТ 111 .

Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения.

Двери щитовые с обшивкой

Сечение А1 Сечения A3 и А4

Сечение А2 Сечение А5

1 - уплотняющая прокладка по ГОСТ 10174 ; 2 — облицовка ДВП марок Т, Т-П, Т-С или Т-СП группы А толщиной 3,2 — 4 мм по ГОСТ 4598 ; 3 — обшивка марки О-3 по ГОСТ 8242 ; 4 — пергамин по ГОСТ 2697 ; 5 — облицовка ДВП марок СТ или СТ-С толщиной 3,2 — 5 мм по ГОСТ 4598 ; 6 — раскладка (19 ´13) мм

Черт. 8

тип н

Двери рамочные

Сечение Б1 Сечение Б3

Сечение Б2 Сечение Б4

1 - уплотняющая прокладка по ГОСТ 10174 ; 2 — соединение на клеях повышенной водостойкости; 3 — шуруп 1-3 ´30 по ГОСТ 1144 , шаг 200 мм; 4 — прокладка из резины толщиной 2 мм; 5 — рейка (12 ´20) мм; 6 — монтажная доска

Черт. 9

Сечение В1 Сечение В3

Сечение В2 Сечение В4

1 - уплотняющая прокладка по ГОСТ 10174

Черт. 10

Двери рамочные с качающимися полотнами

Сечение Г1 Сечение Г3

Сечение Г2 Сечение Г4

1 — пружинная петля по ГОСТ 5088 ; 2 — пластик бумажнослоистый по ГОСТ 9590 ; 3 — монтажная доска

Черт. 11

Примеры установки защитных ограждений приведены в рекомендуемом приложении 2.

Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах.

2.8 . Для защиты от механических повреждений снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091-78 , уплотняющими прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338 , дверными упорами типа УД1 по ГОСТ 5091 . В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090 .

2.9 . Необходимость комплектования дверей замками по ГОСТ 5089 должна указываться в заказе.

2.10 . Расположение приборов и их типы приведены в обязательном приложении 3 .

2.11 . В заказе на поставку дверей должно быть указано:

число дверей по маркам и обозначение настоящего стандарта;

вид и цвет отделки;

толщина стекла;

спецификация приборов.

тип с

Двери щитовые

Трудносгораемые

Сечение Д1 Сечение Д3

Сечение Д2 Сечение Д4

Утепленные

Сечение E 1 Сечение Е3

Сечение Е2 Сечение Е4

1 — резиновая прокладка по ГОСТ 7338 ; 2 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 3 — облицовка ДВП марки СТ или ТВ толщиной 5 мм по ГОСТ 4598 ; 4 — картон асбестовый по ГОСТ 2850 ; 5 — мягкая ДВП марки М-1 толщиной 12 мм по ГОСТ 4598 ; 6 — рейка деревянная (12 ´30) мм; 7 — шурупы 1-4 ´40 по ГОСТ 1144 , шаг 200 мм

Черт. 12

тип л

Люки и лазы

Сечение Ж1 Сечение Ж3

Сечение Ж2

1 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 2 — ручка-скоба РС по ГОСТ 5087 ; 3 — доски; 4 — минераловатные плиты на синтетическом связующем по ГОСТ 9573 ; 5 — резина пористая (6 ´20) мм; 6 — петля ПН1-130 по ГОСТ 5088 ; 7 — упор деревянный толщиной 50 мм

Черт. 13

Справочное

ТИП Н

Примечание. В скобках указаны размеры проемов для качающихся дверей.

ТИП С

ТИП л

Рекомендуемое

Деревянные ограждения

Металлические ограждения

Обязательное

Однопольные двери типов Н и С

Двупольные двери типов Н и С

Двери типа Л Петля для противовеса

Примечания:

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3 . Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 . РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

Ю.А. Арго (руководитель темы), канд. техн. наук; И.В. Строков; И.С. Посельская; Г.Г. Коваленко; З.А. Буркова; Г.В. Левушкин

2 . УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 13.04.81 № 51

3 . Введен впервые

4 . ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения	Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 111-90	2. 7	ГОСТ 5088-78	2.2 — 2.4 , приложение 3
ГОСТ 475-78	2.1 , 2.3	ГОСТ 5089-90	2.9
ГОСТ 1144-80	2.2 — 2.5	ГОСТ 5090-86	2.8 , приложение 3
ГОСТ 2697-83	2. 2 — 2.4	ГОСТ 5091-78	2.8 , приложение 3
ГОСТ 2850-80	2.2 , 2.5 , 2.6	ГОСТ 7338-90	2.2 , 2.5 , 2.8
ГОСТ 3916.1-89	2.3	ГОСТ 8242-88	2.2 — 2.4
ГОСТ 3916.2-89	2. 3	ГОСТ 9573-82	2.2
ГОСТ 4028-63	2.3	ГОСТ 9590-76	2.2 , 2.4
ГОСТ 4598-86	2.2 — 2.6	ГОСТ 10174-90	2.2 , 2.4 , 2.8
ГОСТ 5087-80	2.2 , приложение 3

5 . Переиздание. Октябрь 1991 г.

СОДЕРЖАНИЕ

1. Типы, размеры и марки . 1

2. Требования к конструкции . 3

Приложение 1 Размеры дверных проемов в стенах . 19

Приложение 2 Примеры установки защитных ограждений . 20

Приложение 3 Расположение приборов в дверях . 20

требования ГОСТ, таблица, полуторные и двухстворчатые, коробка, проем, полотно, примеры расчета

Большая часть дверной продукции представлена на рынке в стандартных размерах, которые подходят для типовых построек. Однако есть коттеджи и новостройки с нестандартными проемами в перестенке. Для них придется делать модели на заказ.

В любом случае, чтобы выбрать подходящий вариант, необходимо правильно определить необходимые размеры межкомнатной двери. Иначе монтаж ее будет невозможен.

Содержание статьи:

Требования ГОСТ к стандартным дверям
- Маркировка межкомнатных дверей
Стандартные размеры распашных дверей
- Размеры полотна
- Размеры коробки
- Размеры проемов
- Толщина дверного полотна
Таблица стандартных размеров проемов
Полуторные и двустворчатые двери
Двери со скрытой коробкой
Проем в жилые комнаты
Проем для кухни
Проемы для санузлов
Для раздвижных дверей без обрамления проема
Арочные проемы
Двери на заказ
- Что нужно чтобы произвести замер самостоятельно
- Пример расчета ширины и высоты дверного проема
Что делать если реальные габариты не соответствуют стандарту
Основные этапы снятия размеров

Требования ГОСТ к стандартным дверям

Строительные стандарты и новый ГОСТ 475-2016 четко не регламентируют размеры дверных проемов. Однако большинство производителей при изготовлении таких конструкций отталкивается от таблицы, предложенной к документации.

Размеры двери должны подходить к проемным параметрам.

Большинство городских квартир построены по типовым проектам, в которых изначально закладывают проемы со стандартными размерами. Двери для них и представлены в свободной продаже в специализированных магазинах. Знание ГОСТ 475-2016 позволит безошибочно выбрать нужный вариант.

Ведь в этом случае будет легче избежать ошибок при снятии замера. Для этого достаточно сложить полученные результаты с данными в таблице.

Межкомнатные проемы в некоторых новостройках и частных постройках могут отличаться от общепринятых стандартов. Для них стандартные двери с коробкой не подойдут. Для нестандартных проектов заказывают изделия. Но тогда опираться на стандарты ГОСТ не получится, поэтому точно произвести замеры особенно важно.

Чтобы изменить форму межкомнатных стен и отверстий в них в городских квартирах, придется получить разрешение в жилищной инспекции.

Маркировка межкомнатных дверей

На каждом дверном блоке, изготовленном в заводских условиях для типовых построек, ставят маркировку. Она включает в себя буквы и цифры. Умея расшифровывать маркировки межкомнатных конструкций, легко самостоятельно узнать особенности выбранной продукции.

Расшифровка маркировок:

Первым пунктом обозначается комплектация. Буква «Д» ставится на полный комплект в сборе, а буква «П» на полотно.
Тип полотна. «К» ставят на качающуюся межкомнатную модель, «О» – на остекленную, «Г» – на глухую, а «У» – на усиленную со сплошным заполнением.
Далее идут цифры, разделенные дефисом. Первые обозначают высоту полотна вместе с коробкой (в дм).
Следующее число – это ширина полотна с коробкой, которая тоже обозначается в дециметрах.
Дальше следуют дополнительные индексы. «Л» – левая, «П» – с порогом, «Н» – с наплывом.
Последняя группа цифр – это обозначение государственного стандарта «ГОСТ-475-2016».

Также в маркировке может присутствовать класс воздухопроницаемости «В1», «В2», «В3») и класс прочности («»Мд1» – «Мд4»).

Для примера, маркировка ДГ20-10Л ГОСТ 475-2016, расшифровывается, как: «глухая левая в сборе, высотой 20 дм и шириной 10 дм».

Наряду с официальной кодировкой межкомнатных моделей, производители используют и собственные фабричные коды.

Стандартные размеры распашных дверей

При выборе дверей для межкомнатных проходов размеры определяются исходя из параметров прохода. Поэтому сначала нужно измерить его, а уже затем подбирать подходящую конструкцию.

В свободной продаже представлены стандартные размеры дверных полотен. Найти можно подходящий вариант для любой типовой квартиры, так как межкомнатные модели встречаются в нескольких вариантах.

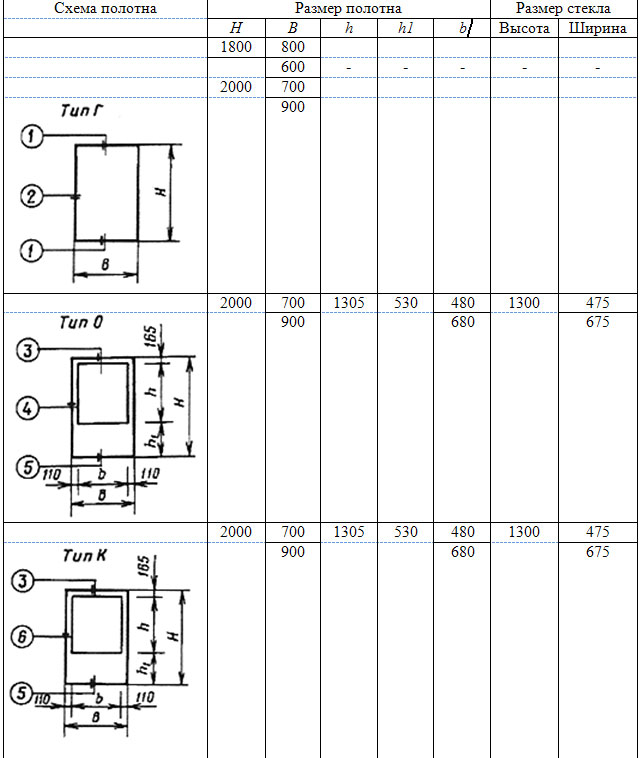

Размеры полотна

Изначально при измерении дверного проема полученные размеры межкомнатной стандартной двери будут несколько увеличены. Чтобы подобрать полотно с коробкой, которые идеально впишутся в перестенок, можно использовать таблицу, в которой указаны параметры с учетом коробки и зазоров.

Размер проема в миллиметрах		Размер двери в миллиметрах
Ширина проема	Высота дверного проема	Ширина дверей	Высота дверей
680-710	2050-2070	600	2000
780-810	2050-2070	700	2000
880-910	2050-2070	800	2000
680-710	1950-1970	600	1900-2000
630-670	1950-1970	550	1900
1280-1310	2050-2070	600+600 (двустворчатая)	2000

Для примера. Для прохода с параметрами 880-910х2050-2070 понадобится дверь, с габаритами 800х2000 мм.

Ниже представлена таблица соотношения параметров проема и двери импортного производства.

Размеры проема в миллиметрах		Размеры двери в миллиметрах
Ширина	Высота	Ширина	Высота
700-740	2060-2080	600	2000
800-840	2060-2080	700	2000
900-940	2060-2080	800	2000
1000-1040	2060-2080	900	2000
1340-1400	2060-2080	600+600	2000

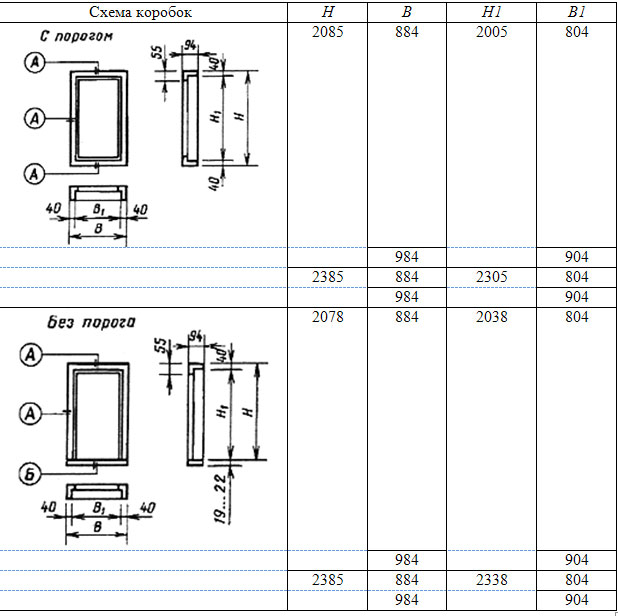

Размеры коробки

Подбирая двери, можно увидеть готовые комплекты, которые помимо полотна включают коробку с фурнитурой. Это удобный в монтаже вариант, представляющий собой П-образную конструкцию.

В определении размеров дверной коробки для межкомнатной или входной двери есть нюансы. Ведь суммарная ширина полотнища и короба увеличивается на 10-15 см. И чтобы оставить необходимый зазор для защиты от истирания между стенкой и установочной рамой, параметры проема должны быть больше размеров короба.

Толщина межкомнатной коробки и стены должны совпадать. В противном случае короб просто не получится зафиксировать конструкцию надежно и эстетично.

При самостоятельной сборке короба, габариты вертикальных стоек определяют в соответствии с размерами порогов, зазоров и вертикальной планки, а также высотой полотна.

Да, дома двери ставлю сам.

100%

Ставлю сам и не только себе.

Не доводилось.

Проголосовало: 1

Размеры проемов

При самостоятельном создании проемов в перегородках и стенках обычно используют стандартные параметры. И уже к готовому межкомнатному проходу подбирается дверь по описанному выше принципу.

Дверные проемы от противного (расчет по размерам к уже имеющейся дверной конструкции) обычно не рассчитывают. Однако такие подсчеты помогут убедиться в правильности проведенных измерений и выборе дверного комплекта.

Для расчета параметров проема исходя из размера двери вместе с установочным комплектом необходимо:

Определить ширину межкомнатного прохода. Для этого складывают ширину дверного полотна с зазорами с обеих сторон, а также две толщины рамы.
Выяснить высоту. Для этого к высоте полотна прибавляют одну толщину рамы, один зазор (в верхней части) и расстояние между полотнищем и полом. Последний показатель варьируется между 0,5-2 см.

Как правильно определить размеры проема для межкомнатной двери: видео.

Толщина дверного полотна

Толщина полотна межкомнатной двери может быть разной, но не больше стены. Чем толще дверь, тем массивнее и дороже она выглядит. Также этот параметр влияет и на долговечность конструкции.

От толщины полотна зависит его вес. Чем больше этот размер, тем больше требований предъявляется фурнитуре. Иногда приходится устанавливать дополнительные петли.

Наиболее популярны изделия толщиной от 3 до 4 см. Однако на рынке представлены и более тонкие раздвижные модели из МДФ (2 см), а также ультратонкие межкомнатные двери из каленого стекла с толщиной от 8 мм.

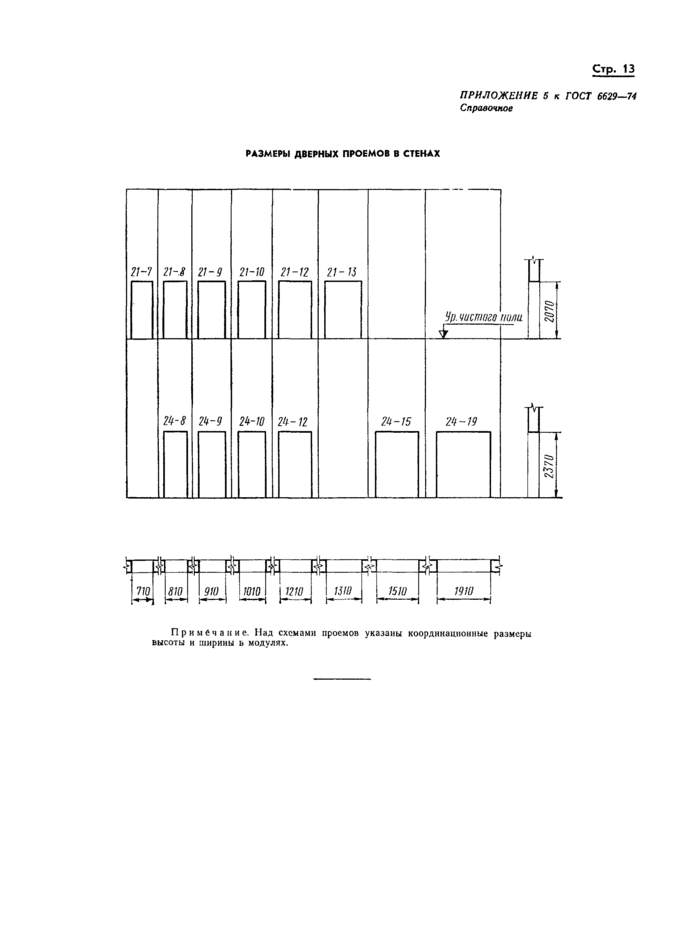

Таблица стандартных размеров проемов

В ГОСТ 475-2016 (в справочном приложении) представлены стандартные размеры проемов для межкомнатных дверей. Они приведены в таблице.

Высота	Ширина
1870	910
2070	710
2070	810
2070	910
2070	1010
2070	1210
2070	1310
2070	1510-1550
2070	1910-1950
2370	910
2370	1010
2370	1210
2370	1510-1550
2370	1910-1950

Например, для проема 91 на 200,7 дм, понадобится дверь 80 на 200 дм.

Полуторные и двустворчатые двери

Если проем между комнатами в ширину от 120 до 150 см, дверные размеры и вес полотна одностворчатой конструкции будут настолько внушительными, что ее будет тяжело открывать. Поэтому для широких проходов рекомендуется использовать двустворчатые или полуторные модели.

Двустворчатые модели представляют собой конструкцию из двух полотен идентичного размера. Их ширина варьируется в пределах 1-1,4 м.

Полуторные варианты также состоят из двух створок, но одна из них вполовину меньше второй. Также есть модели, в которых ширина одной створки составляет треть ширины второй. Такие варианты используются для проходов меньше 120 см, но слишком широких для установки одностворчатой конструкции.

Габариты таких дверей подбираются так, будто две половинки являются единой конструкцией. В зависимости от модели, параметры могут быть с увеличением на 1,5-2 см.

Двери со скрытой коробкой

Для современных интерьеров часто выбирают скрытые дверцы, которые стоят вровень со стеной. Наличники отсутствуют. Наличие прохода выдает только ручка.

Для выбора скрытых межкомнатных деревянных дверей используется обычная схема определения размеров полотна с коробкой. Чтобы полотно было скрыто с обеих сторон, она должна совпадать с толщиной стены. Однако проще добиться невидимого эффекта с одной стороны, тогда совпадение толщины не нужно.

Проем в жилые комнаты

Строительными нормами предусмотрены рекомендации относительно дверных стандартных проемов и их размеров для разных комнат.

Для спальни, детской и других жилых помещений оптимальная ширина прохода приравнивается к 88-89 см. Стандартная высота – 207 см. Для таких параметров используют дверь шириной 80 на 200 см.

Проем для кухни

Оптимальная ширина проема для кухни – 78-79 см. Высота остается неизменной – 207 см. В такой проход подбирают полотно шириной 70 см и высотой 200 см.

Проемы для санузлов

Для санузла по стандарту проемы уже, чем для жилых комнат и кухни. Стандартные показатели – 68-69 на 207 см. Дверь для такого прохода будет иметь параметры 60 на 200 см.

Для раздвижных дверей без обрамления проема

Раздвижные межкомнатные модели подходят не для всех квартир.

В данном случае есть рекомендуемые габариты:

Для межкомнатных раздвижных полотен минимальная ширина проема – 80 см. Оптимально 100 см.
Минимальная ширина прохода между комнатами двустворчатых раздвижных дверей – 120 см. Максимальная ширина в данном случае – 220 см. И раздвижные полотна тоже будут шире.
Если ширина прохода больше указанных выше значений, то используют межкомнатные раздвижные конструкции с большим количеством полотен. Также подойдут такие варианты дверей, как «книжка» или «гармошка».

Параметры полотна зависят от высоты и ширины проема, а также от конструктивных особенностей раздвижной модели. Обязательно учитывается технологический зазор и место для короба (если он предусмотрен).

Раздвижное полотно может ездить по направляющим вдоль стен или задвигаться в кассету. В первом случае дверца может быть шире прохода.

Арочные проемы

В новостройках и частных домах можно встретить нестандартные решения. Это могут быть проходы, параметры которых выходят за рамки общепринятых стандартов, или необычной формы.

Наиболее распространенной нестандартной формой считается арка. Часто ее оставляют открытой (но могут и закрыть – в зависимости от выбранного дизайна и предназначения комнаты).

Межкомнатные полотна арочной формы редко встречаются в свободной продаже. Модели нестандартной формы делают на заказ.

Двери на заказ

Готовые модели зачастую не подходят для нестандартных планировок. Также не всегда имеющийся в наличии товар удовлетворяет требования клиентов. Поэтому многие компании работают на заказ.

Чтобы заказать модель, которая впишется в имеющийся проем, важно правильно измерить высоту, ширину и толщину межкомнатной двери.

Рассчитать параметры полотна для имеющегося проема часто предлагают компании, изготавливающие двери. Они могут предложить такую услугу, как выезд на дом замерщика, или воспользоваться данными, предоставленными заказчиком.

Что нужно чтобы произвести замер самостоятельно

Чтобы узнать необходимые размеры межкомнатной двери с коробкой, понадобится ручка и блокнот.

Алгоритм измерения:

Ширина. Измеряют ширину прохода (расстояние между стенами) в трех местах: сверху, снизу и по центру. Полученные числа записывают. Если они отличаются, то выбирают наименьший вариант. Если старая дверь еще не демонтирована, то измерения делают только после снятия наличников.
Высота. Измеряют высоту прохода (от верхней стенки до пола) с левой и с правой стороны. Полученные показатели записывают. Если они не совпадают, то выбирают наименьший.
Глубина проема. Для этого измеряют толщину стены в нескольких местах с правой и с левой стороны, а также сверху. Если параметры не совпадают, выбирают наибольшее значение.

Пример расчета ширины и высоты дверного проема

Если проводятся расчеты для заранее купленного дверного полотна, то используют онлайн калькулятор или выполняют все действия вручную.

Чтобы выяснить, какой проем нужен, необходимо знать размеры полотна. Высоту и ширину прохода рассчитывают отдельно.

Для примера рассчитаем проем для двери шириной 80 см со стандартной высотой дверей 200 см:

Ширина. К ширине полотна (800 мм) прибавляют удвоенную толщину коробки (2х30 мм), размер монтажного зазора (10 мм), и удвоенную величину блока двери (2х20 мм). Получается, что ширина проема равна: 800+2х30+10+2Х[0=910 мм.
Высота (h). К h полотна (2000 мм) прибавляют h порога (20 мм) и удвоенную толщину коробки (2х30 мм). Получается, что h проема равна: 2000+20+30[2=2080 мм.

Что делать если реальные габариты не соответствуют стандарту

Если размер двери не соответствует параметрам прохода и обмен приобретенной продукции по каким-то причинам невозможен, можно воспользоваться приемами, которые помогут решить эту проблему.

А именно:

Если толщина короба меньше толщины стены, то выступающую часть закрывают добором.
Если толщина межкомнатной стены превышает толщину короба, то, чтобы исправить ситуацию, по боковым и верхней стороне делают ровный откос.

Основные этапы снятия размеров

Размеры металлических, деревянных, МДФ дверей определяют одинаково.

Для этого нужно:

в нескольких местах измеряют ширину и высоту проема, выбирая наименьший показатель;
измеряют толщину межкомнатного перестенка, выбирая наибольший показатель.

По полученным данным подбирают межкомнатную модель дверей. Для этого самостоятельно проводят расчеты или подбирают подходящий вариант по таблице.

Если нет опыта в проведении подобных расчетов, лучше воспользоваться услугами специалистов из компанию, которые производят или реализуют двери как для установки внутри квартиры, на и на входе в нее. В противном случае есть риск ошибиться и в результате получить совершенно не ту модель, которую изначально планировали для монтажа.

Выбор размера межкомнатных дверей и направления их открывания: видео.

Знали ли вы о таких нюансах замеров? Может, доводилось измерять самостоятельно? Расскажите о своем опыте в комментариях. Сохраните статью в закладках и поделитесь ею в социальных сетях, чтобы не потерять актуальную информацию.

ГОСТы и СНиПы в дверной тематике

Важная составляющая рыночной экономики — государственное регулирование производства. Это гарантия качества, обязывающая выпускать продукцию, соответствующую цене. Выгоду от государственных стандартов и санитарных норм получают в первую очередь потребители, которые избегают обмана недобросовестных продавцов.

Сегодня любая дверь вне зависимости от материала и ценовой категории обязана соответствовать стандартам, то есть иметь определенную прочность и износостойкость, чтобы не развалится в один прекрасный момент. Такие двери создаются из безопасных материалов по стандартизированным размерам, по сертифицированной технологии производства.

ГОСТы и СНиПы регламентируют не только производство и установку противопожарных и защитных дверей, но также и обычных входных и межкомнатных, балконных блоков и даже замков. Данные правовые нормы бывают государственными, разработанными в СССР или уже в Российской федерации, и международными, то есть принятыми странами СНГ, позволяя считать, что двери, произведенных в некоторых бывших социалистических республиках будут столь же качественны, как и российские.

Деревянные двери

ГОСТ 475-78 Двери деревянные. Общие технические условия

посмотреть/скачать

Этот стандарт распространяется на деревянные двери для жилых, общественных, производственных и вспомогательных зданий и сооружений. После классификаций дверей по их видам и назначению идет список допустимых требований по количеству и глубине трещин, сучков, червоточин. Данные требования не позволят, чтобы из вашей двери вываливались сучки или чтобы непросушенная дверь изменила свою форму. Пороки древесины описаны в ГОСТе 2140, который распространяется и на двери.

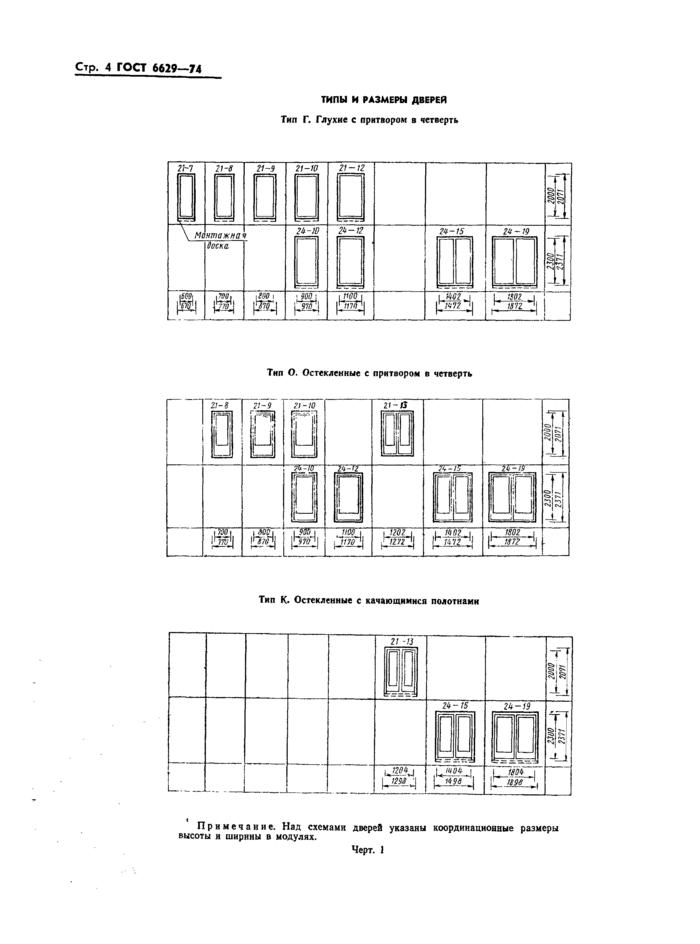

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

посмотреть/скачать

Настоящий стандарт дополняет ГОСТ 475-78 и распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства. После классификации дверей по типам идет описание конструкций и схемы вариантов дверного полотна и коробок.

ГОСТ 14624-84 Двери деревянные для производственных зданий. Типы, конструкция и размеры

посмотреть/скачать

Настоящий межгосударственный стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий. После классификации дверей по типам идут многочисленные чертежи конструкций, понятные только специалистам. Затем указаны требования к конструкциям, размеры дверных проемов в стенах, приемы установки защитных ограждений для наружных дверей. Стандарт введен в 1985 году, однако по некоторым параметрам не утратил своей актуальности до сих пор.

ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий

посмотреть/скачать

Настоящий стандарт вступил в действие в 1984 году и до сих пор распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий. Такие двери подразделяются на входные и тамбурные, служебные, люки и лазы и имеют повышенные требования к качеству по сравнению с внутренними. Здесь же приведены требования к конструкции и таблицы габаритных размеров, формы и типоразмеры, схемы рамочных и щитовых дверей.

Алюминиевые двери

ГОСТ 23747-88 Двери из алюминиевых сплавов. Общие технические условия

посмотреть/скачать

Данный ГОСТ введен в действие в 1989 году, когда экономика еще была плановой, и распространяется на на двери из алюминиевых сплавов. Здесь отражены технические требования, требования к материалам и комплектующим, комплектности, маркировке и упаковке, приемке, методам контроля, транспортировке и хранении.

Стальные двери

ГОСТ 31173-2003 Блоки дверные стальные. Технические условия

посмотреть/скачать

Настоящий стандарт также является межгосударственным и принят в 2003 году и распространяется на блоки дверные стальные с установленными запирающими устройствами. Здесь приведены термины, классификации и условные обозначения, технические требования к конструкции, многочисленные чертежи, понятные только специалистам.

Двери из ПВХ-профилей

ГОСТ 30970-2002 Блоки дверные из поливинилхлоридных профилей. Технические условия

посмотреть/скачать

Данный межгосударственный стандарт принят в 2002 году и распространяется на пластиковых балконные двери, правильное название которых звучит как «блоки дверные из поливинилхлоридных профилей». После классификации и условных обозначений в стандарте приводятся технические требования к конструкции, приведены многочисленные примеры архитектурных рисунков, узлов притворов. Также приведены предельные отклонения, характеристики и требования.

Регулирование замков и защелок

ГОСТ 5089-2003 Замки и защелки для дверей. Технические условия

посмотреть/скачать

Настоящий стандарт является международным и распространяется на врезные и накладные замки с различными механизмами секретности, цилиндровые механизмы и защелки для дверей и различных материалов, применяемых в жилых, общественных и производственным зданиях. Это более новый стандарт (2003 года) и распространяется скорее на производителей замков, а не дверей. Однако здесь устанавливаются требования к изделиям, которые можно устанавливать на двери.

Здесь приведена классификация замков и защелок, цилиндровых механизмов, и приведены технические требования к ним. С одной стороны, какая разница, соответствует замок стандарту или нет, если он хорошо работает? Однако как удобно, когда есть ограниченное количество типов механизмов, когда их можно заменить на аналогичный, та же замена личинки в цилиндровом замке была бы невозможна, если бы все фирмы устанавливали свои ни на что не похожие замки.

Технические требования же обязывают производителей запорных механизмов создавать качественный продукт, а производителей дверей — устанавливать на свои изделия хорошие сертифицированные замки и защелки.

Отделка дверей

ГОСТ 8904-2014 Плиты древесноволокнистые твердые с лакокрасочным покрытием. Технические условия

Данный межгосударственный стандарт распространяется на твердые древесноволокнистые плиты и плиты средней плотности с нанесенным на их лицевые поверхности лакокрасочным покрытием. Определяет типы и размеры плит, устанавливает технические требования, описывает дефекты. Здесь же приведены правила безопасности и охрана окружающей среды, правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

ГОСТ 2977-82 Шпон строганый

Настоящий межгосударственный стандарт распространяется на cтроганый шпон, применяемый в качестве облицовочного материала. Здесь приводятся понятие шпона, его виды, описываются пороки и их допустимость, правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

ГОСТ 9590-76. Пластик бумажнослоистый декоративный

Распространяется на листовой декоративный бумажнослоистый пластик, получаемый методом прессования специальных видов бумаги, пропитанных синтетическими термореактивными связующими. Здесь указаны марки и размеры пластика, технические требования, описываются дефекты и указывается их допустимость, физико-механические показатели пластика, а также правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

ГОСТ 24944-81 Пленка поливинилхлоридная декоративная отделочная. Технические условия

Распространяется на поливинилхлоридную отделочную декоративную пленку без клеевого слоя и с клеевым слоем на обратной стороне, защищенным специальной бумагой. Устанавливает типы, размеры, технические требования к декоративной пленке, физико-механическое свойства, а также правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

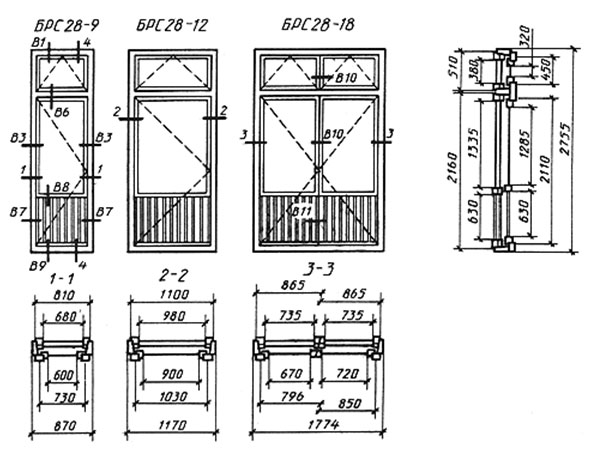

Балконные двери и окна

ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры

посмотреть/скачать

Стандарт введен в 1984 году и регулирует производство деревянных окон и балконных дверей со стеклопакетами. Тогда еще не были распространены пластиковые окна, и не было предприятий, специализирующихся на застеклении балконов. После типов, размеров и марок идут габаритные размеры окон и дверей. Можно предположить, что сейчас их разнообразие несколько шире. Однако требования к конструкции действуют до сих пор, несмотря на современных технологии.

ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры

посмотреть/скачать

ГОСТ 1986 года регулирует производство и установку деревянных окон и балконных дверей с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей. Данные межгосударственные требования к теплопередаче, воздухопроницанию, шумопоглощению и светопропусканию актуальны до сих пор, но с современными технологиями им следовать проще, чем 30 лет назад. После классификации и требований к конструкции идут схемы и различные спецификации, понятные только специалистам.

ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче

посмотреть/скачать

Настоящий стандарт является межгосударственным и введен в действие в 2000 году. Устанавливает методы определения сопротивления теплопередаче оконных и дверных остекленных блоков и их элементов. С помощью этого ГОСТа производятся проверки соответствия оконных и дверных блоков требованиям качества, таких мероприятия обычно осуществляются проверяющими учреждениями в ходе деятельности предприятий или в судебном порядке, если потребитель не согласен с тем, что приобретенный им продукт соответствует государственным требованиям.

ГОСТ 26602.3-99 Блоки оконные и дверные. Метод определения звукоизоляции

посмотреть/скачать

Данный ГОСТ того же 2000 года дополняет предыдущий и также служит для проведения проверок качества продукции. После терминологии идет список испытательного оборудования и далее описание методов проводимых испытаний.

ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция

посмотреть/скачать

Стандарт действует с 1990 года и определяет типы переплетов, закрепляет условные обозначения, приводит габариты и требования к конструкции. Большую часть данного ГОСТа занимают таблицы и чертежи, которые обычно нужны только специалистам.

Защитные двери

ГОСТ 51224-98 Средства защитные банковские двери и люки

посмотреть/скачать

Стандарт 2003 года распространяется на банковские защитные двери и люки. В нем приведены определения, классификации, основные размеры, общие технические требования и требования безопасности.

ГОСТ Р 51072-97 Двери защитные. Общие технические требования и методы испытаний на устойчивость к взлому и пулестойкость

посмотреть/скачать

Настоящий ГОСТ вышел в 1997 году и устанавливает требования и методы испытания дверей, распространяется на защитные двери. Включает определения, требования, методы испытаний.

Испытание не огнестойкость строительных конструкций

ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

посмотреть/скачать

Межгосударственный стандарт 1994 года регламентирует общие требования к методам испытаний строительных конструкций и элементов инженерных систем на огнестойкость. Здесь приведено стендовое оборудование, формулы температурного режима, описано проведение испытаний и пределы огнестойкости конструкций.

Пожарная безопасность

СНиП 21-01-97 Пожарная безопасность зданий и сооружений

посмотреть/скачать

Санитарные нормы и правила по пожарной безопасности зданий и сооружений от 1998 года содержат также и правила, применимые к дверям. Это относится к эвакуационным выходам: ширине и направлению открытия двери, расстоянию от дверей до других объектов, и так далее.

* * *

Многие нормы созданы более 30 лет назад, однако действуют до сих пор. Они пересматриваются и дополняются в зависимости от развития технологий производства, сохраняя основные правила, поскольку большая часть современного жилья построена еще в советские годы по старым стандартам.

Размеры межкомнатных дверей гост. ГОСТ 6629-88. Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

ГлавнаяРазноеРазмеры межкомнатных дверей гост

Стандартные размеры межкомнатных дверей с коробкой: согласно ГОСТу

Если вы решили заняться строительством жилого дома или провести капитальный ремонт квартиры, вам неминуемо придется столкнуться с выбором дверей. Они не только выполняют функцию защиты вашего жилища от внешних воздействий, но и служат украшением в интерьере.

Рынок изобилует этим товаром — и отечественным, и зарубежным, поэтому выбор для непосвященного человека затруднителен. При выборе лучше всего ориентироваться на стандартные размеры межкомнатных дверей с коробкой. Это упрощает их монтаж и уменьшает ваши затраты на рассматриваемый элемент интерьера.

Российские стандарты межкомнатных дверей и дверных коробок

Межкомнатная дверь с коробкой именуется дверным блоком, параметры которого регулируются действующим в РФ ГОСТом 6629-88. Параметры блока: высота, ширина дверной коробки и ее толщина зависят от места нахождения их в помещении – жилая комната, кухня, ванная комната, туалет, поскольку параметры проемов при массовой застройке были стандартизированы еще в Советском Союзе и до сегодняшнего дня сохранились в проектах жилищного строительства.

Кроме того, жилищный фонд россиян на 80 процентов построен в СССР по упомянутым ГОСТам и регулярно ремонтируется. Так, например, ширина проема туалета 71 или 81 см, в ванную комнату 91 и 101 см, а в кухню 121 см, высота 207 см, проемы между жилыми комнатами варьируются от 101 до 191 см (одно- и двустворчатые), высота 237 см. На эти стандарты ориентируется большинство отечественных производителей, а ряд зарубежных имеет схожие.

Также следует отметить улучшенное качество изделий российских мебельных фабрик, работающих на высокотехнологичном оборудовании. По ГОСТу стандартные размеры межкомнатных блоков должны быть меньше размеров проема на 3 см по высоте и ширине. На практике этот зазор существенно меньше и составляет около 1 см. Толщина дверной коробки зависит от толщины стен в помещении, которая в стандартных российских квартирах составляет 7,5 см.

Поэтому самая распространенная стандартная толщина коробки составляет 7,5 см, хотя могут быть и большие размеры. Если стена толще 7,5 см, блок компонуется дверными доборами, закрывающими незакрытые элементы стены. Доборы не регламентируются ГОСТом и выпускаются шириной от 8 до 20 см с шагом в 1 см.

Коробки делают из древесины хвойных пород, в большей мере из сосны, менее подверженной короблению и деформации, а полотно производят из разнообразных материалов: массивы лиственных древесных пород, профильные из ПВХ, алюминия, с применением стекла. От веса полотна зависит и толщина коробки.

Размеры коробки регламентируются стандартами, которые рекомендуют применять брус не более 30 мм по ширине и 80 мм по толщине. Однако на практике также используется брус больших размеров. Легкие межкомнатные двери монтируются на брус толщиной 50-60 мм, более тяжелые из дуба или остекленные — на брус 7,5-9,4 см. Коробочный брус в готовом изделии имеет сложную конфигурацию, которая тоже регламентируется стандартами, что позволяет использовать полотно различных по толщине размеров.

Сборные блоки дверей: основные размеры

Достаточно часто дверные блоки собираются мастерами из основных элементов. Полотно обычно покупается, а коробка компонуется из элементов и подгоняется под проем. В этом случае необходимо обратить внимание как на толщину коробки, так и на размеры четверти в выбранном дверном блоке. Толщина полотна должна соответствовать размеру выбранной четверти коробки межкомнатной двери, иначе она может не закрываться.

Сборные двери будут существенно дороже стандартных, их качество может оказаться хуже. Прибегают к сборке дверей из элементов в случаях большого несоответствия проемов стандартным блокам. Кроме того, стандартные блоки в заводских условиях облагораживаются покрытием из деревьев ценных пород с высоким уровнем качества, что невозможно сделать в кустарных условиях.

Тем не менее рынок предлагает такие услуги, и они пользуются значительным спросом, особенно при строительстве индивидуальных домов и коттеджей. Отечественные стандарты отличаются от стандартов импортируемых блоков, в первую очередь от продукции таких стран, как Испания, Италия, Финляндия, Швеция. Основные отличия в стандартах касаются ширины и высоты полотна.

Отличия незначительны (5-6 см), но при покупке продукции из этих стран могут возникнуть трудности монтажа из-за несоответствия дверных проемов купленным блокам или при установке полотна в стандартную коробку. Проблемы могут возникнуть и в будущем при замене полотна, найти которое в продаже будет затруднительно. Поэтому рекомендуется ориентироваться на российские стандарты.

Перед покупкой дверных блоков следует тщательно произвести замеры проемов жилого помещения: высоту, ширину и глубину каждого из них. Это позволит не ошибиться и выбрать стандартные размеры межкомнатных дверей с коробкой, существенно сэкономив на этом и упростив установку. Ниже приведены стандартные размеры дверных коробок межкомнатных дверей согласно ГОСТу.

Тип помещений	Проемширина/высота, мм	Коробкаширина/высота, мм	Толщинакоробки, мм	Дверное полотноширина/высота, мм	Толщинаполотна, мм
Туалет	700х2100	670х2070	60	600х2000	30
Ванная комната	800х2100	770х2070	60	700х2000	30
Ванная комната, кухня	900х2100	870х2070	60	800х2000	40
Жилая комната	1000х2100	970х2070	75	900х2000	40
Жилая комната	1200х2100	1170х2070	75-94	1100х2000	40
Жилая комната	1300х2100	1270х2070	75-94	1200(600+600)х2000	40
Гостиная	1500х2300	1470х2270	75-94	1400(700+700)х2200	40
Гостиная	1900х2400	1870х2370	75-94	1800(900+900)х2300	40

sdelaydveri.ru

Стандартные размеры межкомнатных дверей согласно ГОСТу

Замена дверей во время проведения ремонтных работ – дело очень ответственное. Важно не просто подобрать понравившуюся модель, она должна вписаться в проем. Подгонка габаритов зачастую невозможна без нарушения структура покрытия. Рисковать в данном случае весьма дорого. Поэтому при выборе нужно учитывать не только дизайн, но и стандартные размеры межкомнатных дверей, типовую маркировку способы открывания, и максимально подготовиться перед походом в торговый центр.

Основные габариты проема

Содержание статьи

Основные функции и предназначение межкомнатных дверей

Назначение межкомнатных изделий отличается от входных, которые предназначены для защиты жилья от проникновения посторонних. В первую очередь, они должны отличаться высокой функциональностью и обеспечивать уют в помещениях. Требования, предъявляемые для разных комнат, отличаются, но все же можно выделить основные критерии:

Защита помещения от нежелательных посещений. Например, в ванной комнате необходимо создать уверенность в том, что во время принятия процедур никто случайно не помешает. Кроме того, защита нужна от повышенного шума, света, запахов с кухни или сквозняков;
разделение пространства – это необходимо для разграничения помещения на отдельные зоны и организации площади по ее назначению;
декоративная – полотна должны соответствовать общему оформлению помещений.

Конструкции могут иметь остекление или быть обшитыми наглухо. По способу открывания — складывающимися, раздвижными, кассетными. Основной критерий выбора – полотна должны полностью закрывать вход.

Размеры межкомнатных дверей согласно ГОСТу

Государственным стандартом утверждены габариты межкомнатных конструкций. При этом необходимо учитывать одновременно несколько параметров: длину, ширину и толщину дверных проемов. Все изготовители придерживаются определенных стандартов. При необходимости можно выполнить изготовление конструкций по индивидуальным замерам, но это обойдется недешево для заказчика.

Приведем основные стандартные размеры межкомнатных дверей с коробкой для толщины полотна 44 мм:

Габариты полотна, мм				Габариты проема, мм
Ширина	Высота			Ширина	Высота
Одностворчатые модели
550	2000	2100	2200	630/650	2060/2090	2160/2190	2260/2290
600				680/700
700				780/800
800				880/900
900				980/1000
Двустворчатые модели
1200 (600/600)	2000	2100	2200	1280/1300	2060/2090	2160/2190	2260/2290
1400 (600/800)				1480/1500
1500 (600/900)				1580/1600

Это следует знать! Стандартные параметры позволяют максимально точно подобрать и установить конструкцию. При этом ее функциональность нарушена не будет.

Определение соотношения полотна к проему

Как правильно произвести замеры проема

Если пригласить замерщика не представляется возможным, нужно самостоятельно измерить все габариты. Для этого понадобятся рулетка, карандаш и листик бумаги.

Измерение ширины нужно выполнить вверху и снизу на расстоянии 20 сантиметров от верхней и нижней границы и посередине;
высота измеряется в двух местах: от поверхности пола до верхней границы. При наличии порожка, следует и его учитывать при выполнении замеров;
измерение толщины дверной коробки межкомнатной двери. Причем, если она более 100 мм, нужно будет дополнительно устанавливать доборные элементы в виде откосов.

Зазор между коробкой и стеной должен составлять 15 мм. После установки конструкции, его заполняют монтажной пеной.

Если планируется установка нестандартных конструкций, например, в виде арки, необходимо обращаться к профессионалам. Правильно выполнить такие измерения достаточно сложно. Можно начертить на бумаге проект и отдать его производителям.

Выполнение замеров

Расчет соразмерности коробки к проему

Если под рукой нет таблицы соразмерности, можно самостоятельно просчитать необходимые параметры. Для этого к ширине полотна нужно прибавить ширину коробки и толщину монтажного зазора с двух сторон.

Стандартная ширина дверной коробки – 25 мм;
рекомендуемый зазор с каждой стороны – 15 мм.

Рассчитаем параметры ширины проема для створки шириной 550 мм:

550 + 25×2 + 15×2 = 630 мм.

Для расчета размера проема для межкомнатных дверей по высоте нужно учесть:

расстояние от поверхности пола до створки 10 мм;
толщину коробки 25 мм;
зазор 15 мм.

Параметры высоты без порожка будут рассчитаны следующим образом:

2000 + 25 + 15 + 1 = 2031 мм.

Для установки коробки с порогом нужно прибавить вместо отступа до поверхности пола высоту порога, и учесть способ его крепления: на пену или шурупы.

Не всегда строительные габариты вписываются в данные формулы. В случае расхождений можно воспользоваться следующими советами:

если не хватает несколько миллиметров ширины проема, нужно немного расширить его вручную;

если коробка намного уже, чем рекомендуется строительными нормами, следует подобрать соответствующие размеры доборов для межкомнатных дверей, они закроют свободный простенок;
если изделие устанавливается в несущей стене, ее толщина может превышать толщину коробки. Для такого случая устанавливают откосы.

Если ни один из предложенных вариантов не подходит, следует изготовить блок по индивидуальному заказу.

Соразмерность полотна к проему

Определения параметров изделия для коридора

При выборе изделия в комнату нужно учитывать габариты проемов. Они должны отличаться от параметров створок. Нельзя полагаться на стандарты, необходимо самостоятельно выполнить замеры.

Стандартная высота дверных проемов в коридоре составляет 2,01÷2,05 м. Ширина может варьироваться в пределах 1,28÷1,6 м.

Для того, чтобы подобрать изделие по таким параметрам, можно остановиться на двустворчатой конструкции с одинаковыми полотнами по 60 см, или разной ширины 0,6 + 0,8 или 0,6 + 0,9 м. Общая ширина позволяет установить их в проем 1,6 м.

Маркировка изделий

Существует маркировка изделий согласно ГОСТу, на практике производители вносят свои коррективы и обозначения. Рассмотрим для начала общепринятые нормы.

Вид конструкции
Д	В коробке
П	Полотно
Тип полотна
Г	Глухое
О	С остеклением
У	Усиленное со сплошным заполнением
Дополнительная маркировка
Л	Левая
П	С порожком

Высота и ширина конструкции указываются в дециметрах.

Можно встретить индивидуальную маркировку производителя с иными обозначениями размеров межкомнатных двустворчатых дверей, с указанием материала изготовления и названия продукции. Габариты могут быть обозначены в сантиметрах.

Таблица условных обозначений

Стандартные размеры распашных межкомнатных дверей с коробкой

Распашные конструкции устанавливают в широкие проемы. Чаще всего – в гостиную. Они привлекают на себя внимание и становятся центральным элементом и украшением комнаты. Важно грамотно определить размеры межкомнатных дверей с коробкой, так как ошибки будут сразу бросаться в глаза.

Образец распашной модели

Размеры полотна

В квартирах построек прошлого века чаще всего применяли распашные двери с шириной створки 65 см и высотой конструкции – 230 см. В настоящее время производители расширили выпуск моделей и предлагают дверные коробки следующих параметров.

Высота, см	Параметры створок, см
200	60 + 60 = 120
	40 + 70 = 110
	40 + 80 = 120
	40 + 90 = 130
	50 + 70 = 120
	55 + 80 = 135
	60 + 90 = 150

Размеры дверной коробки

Коробки распашных дверей выполняются П-образной конструкции без порожков. Этого достаточно для полной фиксации изделия по периметру. Как и в обычных моделях, при расчете параметров необходимо оставить зазор между коробом и проемом.

При изготовлении дверного короба используется разный материал. Ширина может быть в пределах 15-40 мм, оптимальным размером принято считать ширину 30-35 мм.

Размеры дверных проемов

Производители часто указывают стандартные размеры дверных проемов вместе с маркировкой изделия.

Определить ширину можно по формуле:

ширина двух створок + двойная ширина рамы + двойной зазор

Ширина рамы, как правило, составляет 30 мм, для ширины зазора следует оставить по 15 мм с каждой стороны.

Для определения высоты без порожка следует заложить в расчеты расстояние от поверхности пола до полотна около 5÷20 мм:

высота створки + ширина рамы + зазор + высота от поверхности пола

При установке порожка расчет высоты аналогичен определению ширины.

Толщина полотна

Это третья характеристика межкомнатных конструкций. От нее зависит прочность всей конструкции и звукоизоляция. Стандартная толщина полотен 40 мм. Производители предлагают и более тонкие полотна 20, 30, 36, 38 мм.

По индивидуальному заказу могут выполняться изделия с параметром 50 мм.

В одном помещении использованы два варианта моделей

Двери межкомнатные нестандартных размеров

Свободные планировки квартир и строительство частных домов предполагают нестандартный подход к дизайну помещений. Часто для зонирования комнат используют конструкции из гипсокартона. Для такого планирования стандартные параметры дверных изделий могут не подойти.

По индивидуальному заказу можно выполнить не только полотна нестандартных параметров, но и необычной конструкции. При этом важно учитывать толщину материала, так как гипсокартон ограничен в воспринимаемых нагрузках.

Если планируется изготовление полотна нестандартного размера, важно учитывать некоторые особенности и ограничения.

Уменьшение изделия по высоте не рекомендуется. Конструкции увеличенной высоты можно устанавливать в помещениях с высокими потолками;
при изменении ширины важно учитывать равномерность распределения нагрузки. Если проем более 2 метров, следует установить дополнительные опорные элементы посередине конструкции.

В качестве нестандартного приема можно изменить ширину одной створки до трети или половины от стандартной ширины. Такую модель принято называть полуторной.

Это важно знать! Изготовление конструкций по индивидуальному заказу увеличит стоимость на 30÷40%.

Арочная конструкция

Стандартные размеры межкомнатных дверей: основные виды и ассортимент

Современный рынок наполнен разнообразными изделиями. Можно подобрать вполне бюджетные модели или элитные эксклюзивные образцы в разной цветовой гамме и дизайне. При выборе следует учитывать основное оформление помещения.

Основные материалы для изготовления изделий:

Фото	Материал
	Стекло
	Дерево
	ДСП, ДВП или МДФ
	ПВХ

Гармоничное сочетание моделей

Классификация моделей по способу открывания

Изготовители предлагают образцы со скрытым коробом. Для установки таких конструкций необходимо соблюдение определенных требований:

толщина стен не должна превышать 80 мм;
параметры проема должны соответствовать рекомендациям производителя, отклонение по вертикали не более 1 миллиметра.

Можно подобрать конструкции с нестандартным способом открывания. Они экономят пространство, кроме того, привлекательный внешний вид будет ярким акцентом в оформлении.

Скрытый короб

Распашные модели с классическим способом открывания, могут быть лево- и правосторонними, петли при этом монтируются с противоположной стороны.

Лево- и правосторонние модели

Раздвижные – значительно экономят пространство. У них одно или два полотна двигаются вдоль поверхности пола по специальным направляющим.

Раздвижные модели с 4 полотнами

Гармошка — несколько полотен складываются в виде гармошки, для их установки нужны проемы широкие проемы.

Для открытия створок не нужно много площади

Качающиеся выполняются из 1÷2 полотен, механизм позволяет открывать полотна как внутрь, так и наружу помещения.

С одной створкойС двумя створками

Заключение

Межкомнатные двери завершают оформление интерьера. Качественная установка зависит в первую очередь от правильно выполненных замеров и расчетов. При выборе изделия нужно учитывать многие параметры: материал, вес и габариты конструкции. Производители предлагают широкий ассортимент моделей, которые впишутся как в обычные проемы, так и нестандартные. При желании можно выполнить индивидуальный дизайн конструкций.

А вы сталкивались с проблемой определения размеров дверей? Поделитесь с нами своим опытом. Наша команда с удовольствием обсудит разные нюансы.

Двери в интерьере

Особенности определения размеров можно посмотреть на видео:

Подписывайтесь на наш канал в Яндекс.Дзен и будьте в курсе свежих новостей!

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Размер межкомнатных дверей с коробкой стандарт: как расчитать

При ремонте необходимо уделить должное внимание установке межкомнатных дверей. Безусловно, есть определённые стандартные габариты, но чтобы не пришлось разрушать стену или менять уже выбранное полотно, необходимо изучить все нюансы. В этом деле важно правильно вычислить размеры проёма, знать стандарт и особенности разных типов конструкций. На современном рынке можно встретить продукцию отечественную и зарубежную, важно помнить, что ГОСТы отличаются.

ГОСТ показатели размера полотна

Параметры дверного полотна необходимо учитывать при вычислении проёма. Двери и коробка имеют утверждённые государством стандартные размеры.Таблица ГОСТ межкомнатных полотен:

Вид помещенияШирина смВысота смГлубина проема смкухня702007Санузел, ванна55-60190-2005-7комната802007-20Гостиная (двустворчатая дверь120 (два полотна)2007-20

Если ранее проводились ремонтные работы, стены выравнивались или демонтировались, глубина может не соответствовать вышеизложенным данным.

Рынок предлагает большой выбор дверей и комплектующих от отечественных и зарубежных производителей. Чаще всего продукция имеет высоту 200 см, ширину 60, 70, 80 см (реже 190 на 60, 70,80 см). Толщина дверной коробки начинается от 15 мм и до 45мм. Зная стандарты и размеры дверного проёма можно выбрать оптимальный вариант. Бывают ситуации, когда игнорирование параметров заканчивается расширением проёма или возвращением только что приобретённого полотна.

При покупке полотна зарубежной фирмы необходимо особо внимательно изучить размеры ведь их стандарт несколько отличается.

Формула замера дверного проема

Если необходимо сделать проём, а с дверью вопрос еще не решён, необходимо заранее учесть такие моменты:

Габариты полотна: высота и ширина,толщина.
Габариты дверной коробки: ширина и толщина.
Ширина наличников.

Пример вычислений:

Высота (В дв) – 200 см

Ширина (Ш дв) –70 см

Толщина (Т к) – 3 см

Монтажный зазор (Мз) -1 см

Блок двери (Бд) – 2 см

Высота порога (В п) – 2 см

Формула вычислений ширины дверного проёма:

Ш дв +2*Т к+Мз+2*Бд = 70+2*3+1+2*2=81 см

Формула вычислений высоты проёма:

В дв + В п +2*Т к= 200+2+2*3=208

Вывод: для дверного полотна 200 на 70 необходим дверной проём 208 на 81.

Глубина проёма: стандарт 7,5 см, поэтому производители делают дверные коробки под эту величину. Если полотно уже куплено: придётся изготовить коробку индивидуально, шире – использовать добор. Поэтому лучше провести вычисления заранее.

Алгоритм измерения величины дверного проёма

Чтобы правильно замерить размер проёма, необходимо соблюдать последовательность действий:

Измерить высоту от пола до верха (если проем не ровный, нужно замерять в районе сужения), до середины наличника.
Ширина – от середины левого до середины правого наличника (учитывая сужение).
Глубина измеряется в верхней, средней и нижней части (чтобы найти саму широкую величину).

Положительный результат зависит от точности измерений.

Таблица вычисления дверных проёмов стандарт:

Ширина см	Высота см	Вид комнаты	Стандарт
62 — 65	195 — 197	Туалет, ванна	55*190
67 – 70	195 — 197	Туалет, ванна	60*190
67 — 70	205 — 207	Туалет, ванна	60*200
77 – 80	205 — 207	Кухня	70*200
87 – 90	205 — 207	Комната	80*200
97 – 100	205 — 207	Комната	90*200
127 — 130	205 — 207	Гостиная (двустворчатая дверь)	260200

Параметры коробки и дверного полотна

Габариты коробки межкомнатных дверей должны соответствовать размерам полотна, учитывая зазоры.

Рама должна быть пропорциональна толщине стены. Если остаётся свободное место используют доборы, которые перекрывают просветы.

Добор – это стойки по периметру коробки для расширения дверного короба.

Главным элементом всё же остаются сами двери. Стандарт определен опираясь на такие параметры:

Высота полотна межкомнатных дверей: 190-200 см. Иногда необходим индивидуальный подход. При расчётах необходимо учесть зазор между основанием и полом, чтобы полотно свободно открывалось и закрывалось.
Ширина зависит от комнаты.
Толщина – разная (зависит от требований производителя), стандарт – 4,5 .

Особенности двустворчатых дверей

Для гостиной удачным решением в дизайне интерьера будет установка двустворчатых межкомнатных дверей. Внимание, при вычислении размеров величины увеличить в два раза.

Что касается ГОСТа: стандартом является ширина от120 до 150 см. Этот диапазон позволяет получить удобную полноценную и функциональную конструкцию. Толщина – 4,5 см.

Подробно про замер и установку:

Если проём не соответствует заданной величине и не поддаётся расширению необходимо следующее:

Одна створка находится в зафиксированном положении и используется по необходимости.
Ширина этой сворки:1/2 или 1/3 от ширины стандартной межкомнатной двери.
Вторая — полноценная дверь.

Оба варианта имеют большой плюс в функциональности: улучшают проходимость: легко вносить, выносить мебель.

Что касается высоты: если проём больше заданных стандартов (размер: 200-210 см) вверху крепится специальная неподвижная планка.

Максимальные размеры полотна

Самые широкие двери стандарт – 90 см. Только ограниченное количество производителей выпускают продукцию таких габаритов. В новостроях такие параметры межкомнатной дверной коробки не используют, потому, как конструкция смотрится нелепо или громоздко. Всё же такие размеры встречаются:

В «сталинках».
В офисах.

Самый ходовой материал для межкомнатных габаритных (и не только) полотен: МДФ.

golddveri.ru

Размеры межкомнатных дверей с коробкой таблица

Какие стандартные размеры межкомнатных дверей?

Выбирая внутренние двери в квартиру или частный дом, необходимо принимать во внимание не только их внешнее оформление, функциональные и конструктивные особенности. Не менее важно определить размеры межкомнатных дверей, которые позволят произвести их монтаж без дополнительных сложностей и финансовых расходов.

Конструкция межкомнатной двери.

Измерение проема межкомнатной двери

Размеры межкомнатной коробки напрямую зависят от габаритов отверстия, куда она будет монтироваться. Во многих случаях реальные размеры могут оказаться весьма далекими от стандартных, потому что очень многое зависит от качества работы строительной бригады и применяемых материалов.

Чтобы узнать габариты проема, необходимо сделать следующее:

Стандартные размеры межкомнатных дверей.

Демонтировать старую конструкцию вместе с коробкой, что позволит максимально точно определить ее габариты.
При определении ширины отверстия следует измерить его от одной стены к другой в 3-4-х местах, после чего выбрать наименьшее значение. Если нет возможности демонтировать старое полотно, нужно провести измерения от средней линии левого наличника до середины правого наличника.
Высота проема измеряется от верха до пола по такому же принципу. Со старой дверью нужно измерить расстояние от верхнего наличника до пола.
Глубина измеряется по левой и правой стенкам, а также по верху отверстия. При этом каждый откос меряется не менее 3-х раз (1 раз по бокам и 1 – посредине).

Стандартные размеры дверной коробки

Согласно ГОСТ, межкомнатные двери имеют строго установленные габариты (ширина-высота-глубина):

кухня: 0,7х2,0х0,07 м;
межкомнатные двери: 0,8х2,0х0,05-0,06 м;
ванна и туалет: 0,6х1,9 (2,0)х0,05-0,07 м;
гостиная при использовании двустворчатой конструкции: 1,2х2,0х0,07-0,2 м.

В большинстве случаев при проведении ремонтных работ данные значения несколько изменяются. В таблице представлены стандартные размеры дверной коробки в зависимости от высоты и ширины отверстия.

Стандартный размер коробки, м

Размер проема, м

Кроме высоты и ширины межкомнатных дверей, немаловажное значение имеет и толщина конструкции, от которой зависят ее следующие характеристики:

Размеры дверного проема.

На звукоизоляционные свойства данный параметр влияет мало, так как основную роль для этой характеристики играет материал изготовления. Чем толще дверь, тем она прочнее и надежнее. В этом случае зависимость будет прямой, хотя на прочность также влияет и состав наполнителя полотна: стекло, массив, филенка и др.

Стандартная ширина межкомнатных дверей составляет 35-40 мм, хотя этот показатель имеет большое количество вариаций:

навесные раздвижные конструкции могут иметь толщину 20 мм;
толщина полотна, на котором сделана выборка массива под четверть, может составлять 40-45 мм;
полотно, сконструированное из чистого дерева, имеет ширину 40 мм, хотя на заказ можно изготовить и более толстый вариант.

Следует отметить, что дверные конструкции стандартных габаритов имеют весомые достоинства в отличие от нестандартных полотен:

стандартные размеры позволяют произвести монтажные работы с минимальными физическими, временными и денежными затратами;
установку дверей можно произвести без помощи специалистов, то есть своими руками;
цены на такие изделия значительно ниже, чем на изготовление по индивидуальному заказу;
на строительном рынке существует огромное количество дверей со стандартными габаритами, которые отличаются как по внешнему виду, так и по материалу изготовления.

Если вы не до конца уверены, подойдет ли вашему отверстию стандартная межкомнатная коробка с полотном, вы всегда можете обратиться за помощью к специалистам, которые проведут точные замеры и посоветуют наилучший вариант дверной конструкции.

Двери межкомнатные: размеры проема и их подгонка. Материалы и инструменты, необходимые для работы. Правильный расчет.

Стандартные проемы входных дверей, конструктивные особенности. Использование английской и метрической системы размеров. Параметры проемов в.

Стандартные размеры входных дверей. Требования к высоте и ширине дверного полотна и дверного проема. Главные.

Как правильно вычислить размер межкомнатных дверей с коробкой, стандарт ГОСТ

ГОСТ показатели размера полотна

Параметры дверного полотна необходимо учитывать при вычислении проёма. Двери и коробка имеют утверждённые государством стандартные размеры.

Таблица ГОСТ межкомнатных полотен:

Формула замера дверного проема

Если необходимо сделать проём, а с дверью вопрос еще не решён, необходимо заранее учесть такие моменты:

Габариты полотна: высота и ширина,толщина.
Габариты дверной коробки: ширина и толщина.
Ширина наличников.

Высота (В дв) – 200 см

Ширина (Ш дв) –70 см

Толщина (Т к) – 3 см

Блок двери (Бд) – 2 см

Формула вычислений ширины дверного проёма:

Параметры коробки и дверного полотна

Габариты коробки межкомнатных дверей должны соответствовать размерам полотна, учитывая зазоры.

Добор – это стойки по периметру коробки для расширения дверного короба.

Главным элементом всё же остаются сами двери. Стандарт определен опираясь на такие параметры:

Высота полотна межкомнатных дверей: 190-200 см. Иногда необходим индивидуальный подход. При расчётах необходимо учесть зазор между основанием и полом, чтобы полотно свободно открывалось и закрывалось.
Ширина зависит от комнаты.
Толщина – разная (зависит от требований производителя), стандарт – 4,5 .

Особенности двустворчатых дверей

Подробно про замер и установку:

Если проём не соответствует заданной величине и не поддаётся расширению необходимо следующее:

Одна створка находится в зафиксированном положении и используется по необходимости.
Ширина этой сворки:1/2 или 1/3 от ширины стандартной межкомнатной двери.
Вторая — полноценная дверь.

Оба варианта имеют большой плюс в функциональности: улучшают проходимость: легко вносить, выносить мебель.

Максимальные размеры полотна

Самый ходовой материал для межкомнатных габаритных (и не только) полотен: МДФ.

Размер межкомнатных дверей с коробкой стандарт

Какие стандартные размеры межкомнатных дверей?

Конструкция межкомнатной двери.

Измерение проема межкомнатной двери

Стандартные размеры межкомнатных дверей.

Демонтировать старую конструкцию вместе с коробкой, что позволит максимально точно определить ее габариты.
При определении ширины отверстия следует измерить его от одной стены к другой в 3-4-х местах, после чего выбрать наименьшее значение. Если нет возможности демонтировать старое полотно, нужно провести измерения от средней линии левого наличника до середины правого наличника.
Высота проема измеряется от верха до пола по такому же принципу. Со старой дверью нужно измерить расстояние от верхнего наличника до пола.
Глубина измеряется по левой и правой стенкам, а также по верху отверстия. При этом каждый откос меряется не менее 3-х раз (1 раз по бокам и 1 #8211 посредине).

Стандартные размеры дверной коробки

Согласно ГОСТ, межкомнатные двери имеют строго установленные габариты (ширина-высота-глубина):

Дверная коробка размеры

Наша компания выпускает погонаж и столярные изделия, применяемые при обустройстве входных и межкомнатных дверей. Одними из таких изделий являются дверные коробки, размер которых соответствует утвержденным российским стандартам и может варьироваться по ширине в зависимости от назначения и размеров дверного проема. Они изготавливаются из сосновой доски или бруса, облицованных шпоном ценных пород дерева.

Толщина коробки, равняющаяся 75 мм, ориентирована на толщину внутренних стен из кирпича или гипсоплиты, которые после проведения отделочных работ имеют аналогичную или чуть меньшую толщину. Это обеспечивает более простой и легкий монтаж дверей, а в случае, когда стены толще дверной коробки, дают возможность использовать доборы.

Конечно, оправданно приобретение коробки в сборе. Так называемый дверной блок уже полностью готов к установке – дверное полотно уже навешено на коробку при помощи соответствующих петель, а вам осталось только вставить коробку в проем и правильно ее там закрепить. Но чаще отдельно от дверей покупаются стандартные дверные коробки или конструкция собирается из погонажных изделий, соответствующих дверному полотну.

При этом следует учесть, что стандарты ширины дверей в разных странах различны. Так, например, ширина дверей, сделанных в Испании или Италии, соответствует ширине отечественных дверей, и обычно составляет 600, 700, 800 и 900 миллиметров, а вот французские однопольные двери имеют стандарт ширины 69, 79 или 89 сантиметров, что чревато последствиями в дальнейшем.

В случае если со временем такое дверное полотно придется менять, его поиск займет гораздо больше усилий и средств. Поэтому нестандартные дверные коробки лучше не применять. Исходите из ширины стенного проема и подбирайте дверное полотно, соответствующее российским стандартам. Само собой разумеется, что размеры четверти, выбранной в коробке, должны соответствовать толщине двери. Как правило, для межкомнатных дверей эта величина соответствует тридцати пяти миллиметрам.

Другими словами, применение стандартных дверных полотен и соответствующих им коробок – это реальная экономия денег и времени. Замерив дверной блок по внешним боковым габаритам, добавьте не менее двух сантиметров – вы получите минимальный размер стенного проема. При определении высоты проема делайте сноску на будущую стяжку и напольное покрытие.

При обустройстве входной двери используется усиленная дверная коробка, размеры которой соответствуют полотну двери шириной 800 – 900 миллиметров, иначе в дом будет трудно заносить мебель. Теми же соображениями нужно руководствоваться и при устройстве дверей в ванную – даже при минимально допустимой ширине двери в 600 миллиметров могут быть проблемы со стиральной машиной – просвет коробки будет иметь около 590 миллиметров.

Еще более удобна и универсальна охватывающая дверная коробка, имеющая со стороны навесов уже установленный в заводских условиях наличник и уплотнение. В этом случае шпон установленного наличника и самой коробки идеально совпадают, внешний вид от этого сильно выигрывает, а монтаж упрощается. Вот, собственно, и вся мораль – устанавливайте двери и качественные дверные коробки, размеры которых имеют отечественные стандарты. Это сэкономит вам деньги и время при их монтаже и избавит от излишних хлопот при дальнейшей эксплуатации.

Устройство и параметры дверной коробки

При установке межкомнатных дверей, основная часть работ будет посвящена сборке дверной коробки. Полотно поставляется уже в готовом виде, единственное, что нужно сделать с ним: установить петли и ручку с замком. А вот коробку потребуется собрать.

Основной параметр дверного блока – его ширина и высота. В собранном виде, дверной блок вместе с полотном должен быть примерно на 50 мм уже, чем ширина проема. Делается это для того, чтобы оставить припуск по 25 мм с каждой стороны коробки. Данный припуск позволяет компенсировать неровности проема, и правильно выставить положение двери.

К примеру, ширина нашего проема составляет 850 мм. Казалось бы, здесь логично будет смотреться дверное полотно шириной 800 мм. Но нет. Ширина дверной коробки межкомнатной двери составляет 100 мм – по 50 мм ширина планки с каждой стороны. Плюс, указанный нами припуск в 50 мм. Итого, получается, что нам нужно дверное полотно шириной 700 мм. Такие факты очень важно учитывать, так как слишком узкую дверь можно вписать в широкий проем, а слишком широкую дверь в узкий – гораздо сложнее.

Конструкция

Говоря простым языком, дверная коробка состоит их трех планок, соединяемых в П-образную форму. Называются они:

Притолочный брус (притолока) – верхняя планка.
Петельный брус – та сторона, где будут закреплены петли, и куда будет повешено полотно. В зависимости от стороны открывания двери, данный брус может быть как с левой, так и с правой стороны.
Притворный брус – это сторона, к которой дверь будет закрываться. Здесь будет размещено углубление под защелку.

Как правило, высота коробки в собранном виде составляет 2070 мм, и рассчитана на стандартный проем, высотой 2100 мм. Если вы живете в типовом многоквартирном доме, то по вопросу высоты можете сильно не волноваться – в ваших проемах она будет стандартной с вероятностью в 90 %. Наиболее распространенная ширина проемов для межкомнатных дверей составляет:

800 мм
и 700 мм для ванных комнат и туалетов.

Обратите внимание, что это номинальная ширина проема, на самом деле она может быть немного выше за счет места под припуск (как в нашем примере).

Дверные полотна, соответственно, используются шириной 600 и 700 мм. Ширина дверной коробки будет на 100 мм больше ширины полотна (по 50 мм с каждой стороны). Впрочем, мастера рекомендуют оставлять зазоры между коробкой и полотном, поэтому рассчитывайте не на 100 дополнительных мм, а на 120.

Указанные размеры представляют собой стандартные дверные проемы и стандартные двери. А если у вас не стандартная ширина проема? Тогда делается замер ширины, отнимается припуск с каждой стороны, добавляется по 50 мм с каждой стороны на ширину планок коробки, добавляется по 10 мм на зазоры между коробкой и полотном, и, исходя из этого, заказывается дверь.

Сборка коробки

Производится посредством соединения верхнего (притолочного) бруса с петельным и притворным строго под прямым углом. Крепление планок коробки производится с помощью длинных саморезов.

После этого, в коробку укладывают полотно, и проверяют соответствие размеров, а так же наличие отклонений от прямых углов (полотно должно нормально входить в коробку, без перекосов). При уложенном полотне, размечают место под петли, которые затем прикручиваются.

Собранную коробку устанавливают в проем и слегка закрепляют (не фиксируя окончательно). На этом, работа с коробкой закончена — далее следует навешивание полотна и тонкая настройка.

Источники: http://1podveryam.ru/vybor/standartnye-razmery-mezhkomnatnyx-dverei.html, http://www.pogonag32.ru/dvernaya-korobka/dvernaya-korobka-razmery.html, http://sam-brigadir.ru/shirina-dvernoj-korobki-mezhkomnatnoj-dveri.html

Комментариев пока нет!

Источники: http://1podveryam.ru/vybor/standartnye-razmery-mezhkomnatnyx-dverei.html, http://golddveri.ru/mezhkomnatnye-dveri/razmer-mezhkomnatnyx-dverej-s-korobkoj-standart.html, http://restart24.ru/dveri/razmer-mezhkomnatnyh-dverej-s-korobkoj-standart.html

gorodverey.ru

Стандартные размеры межкомнатных дверей: ГОСТ, требования

Красивый интерьер – это не только отделка стен, потолка и пола, а также грамотно подобранная мебель и занавески. Не стоит опускать из виду, что межкомнатные двери играют в интерьере немаловажную роль. Именно они подчас подчеркивают все, что задумано дизайнером. Поэтому очень важно правильно подобрать дверь не только в плане их дизайнерского оформления, но и по размерным показателям. Именно о них и пойдет речь в этой статье. Будут рассмотрены стандартные размеры межкомнатных дверей, их соответствие с проходами. Будут показаны методы правильного замера и расчеты.

Содержание:

Межкомнатные двери

Функциональность межкомнатных дверей и их предназначение

Основная функция межкомнатной двери – закрывать проход между комнатами. И в зависимости от закрываемых помещений она может иметь разные размеры. К примеру, самые широкие конструкции устанавливают при входе в холл. Самые маленькие в служебных помещениях.

При этом такая функциональная особенность, как прозрачность, используется только для определенных комнат. Ставить их в туалете и в ванной нельзя, это точно. По чисто конструктивным критериям могут быть распашными, раздвижными, складывающимися, кассетными.

Существуют стандарты на размеры, которые были приняты еще во времена строительства первых многоквартирных домов в советское время. Изменились они с тех пор незначительно. К примеру, высота двери стандартная – 2 м. У европейцев стандарт – 2,1 м. Так как большинство компьютерных программ по производству разной продукции и проектирование зданий, имеется в виду чисто конструктивное планирование и расчет, пришли в Россию из европейских стран, то и отечественные производители постепенно перешли на этот размер высоты. Хотя говорить так обо всех нельзя. То есть, выбирая дверь, необходимо в первую очередь измерить высоту дверного проема.

Размерный ряд

Внимание! В Европе очень часто пользуются не миллиметровым измерением, а модульным. Так высота по модульному определению будет М21. Здесь все просто: 1 модуль – 100 мм. Получается, что М21 – это 2100 мм.

Что касается замены старых дверей на новые, то если капитальной переделки не намечается, и производится просто замена, то выбираются стандартные типовые межкомнатные двери. Если сооружаются перегородки или делаются дополнительные проемы, то размеры дверной коробки берутся из проекта капитального ремонта. Понятно, что выбор стандартной модели – это не только простой выбор из предлагаемой рынком продукции, но и простой монтаж в стандартный проем.

Стандартные размеры межкомнатных дверей – ГОСТ и требования

Итак, существует ГОСТ размеров межкомнатных дверей, по которому они и производятся. В нем указываются не только эти параметры, но и размер проема для межкомнатных дверей. Эти два значения взаимосвязаны между собой. Таблица стандартных размеров для межкомнатных дверей:

Высота, мм Ширина, мм

2000	550
	600
	700
	800
	900
	1200 – с двумя створками, ширина каждой по 600 мм
	1400 – с двумя створками, ширина одной 600, другой 800 мм.
	1500 – с двумя створками, ширина одной 600 другой, 900 мм.

С двумя створками

Если размеры приобретаемой вами двери точно соответствуют обозначенным в таблице параметрам, то вам сильно повезло. Потому что стандартные изделия стоят гораздо дешевле заказанных. Конечно, дверной проем можно подогнать под заказную дверь, но это не всегда возможно. Особенно это касается панельных домов, в которых ни расширять проемы, ни увеличивать их по высоте нельзя. Это нарушает целостность всей конструкции дома.

Есть еще один параметр, о котором надо сказать обязательно. Это ширина бруса, из которого сделана дверная коробка. По сути, при планировании и разметке принимаются во внимание три размерных показателя:

чистый проем – это ширина дверного полотна;
ширина дверной коробки;
ширина проема в стене.

Монтажные габариты

Кстати, здесь нельзя говорить только о ширине. Точно такая же зависимость и между параметрами высоты. Так вот между внешними торцами коробки и внутренними стенового проема должен оставаться зазор, равный 10÷15 мм. Это делается для того, чтобы коробка легко могла встать в проем, и чтобы можно было бы ее выровнять в плоскостях.

Стандартные размеры дверных проемов

Таблица стандартных размеров высоты и ширины дверного проема в соответствии с теми же габаритами коробки, которые были указаны в первой таблице:

Высота, мм Ширина, мм

2060÷2090	630-650
	680-700
	780-800
	880-900
	980-1000
	1280-1300
	1480-1500
	1580-1600

Как видите, стандартные размеры дверных проемов чуть больше параметров дверей.

Параметры дверного проема

Размеры дверной коробки

И еще один показатель, который надо брать в расчет, это толщина бруса дверной коробки, она определяет толщину межкомнатной двери. Стандартный размер – 75 мм. Он был узаконен по одной причине – это толщина железобетонной плиты, которую используют для перегородки в многоквартирных домах старого типа. Именно такая толщина гарантировала требуемую несущую способность ненесущих стен.

Как правильно измерить параметры проема

Это очень важная составляющая ремонта, потому что от этого действа зависит, поместиться ли дверная конструкция в проем, и каких размеров будут зазоры между сопрягаемыми элементами. Все дело в том, что качество строительства в те далекие годы оставляло желать лучшего. Поэтому проемы в стенах не гарантируют ровность ребер, как по вертикали, так и по горизонтали. То есть, геометрия формы – это не точный прямоугольник.

Поэтому замеры надо проводить в нескольких местах. Обычно это по краям и посередине (даже в нескольких местах). При этом все замеры проводятся строго в плоскостях, то есть по горизонту и по вертикали, для чего придется воспользоваться дополнительно контрольными инструментами типа отвес и строительный уровень. На фото ниже показано, как правильно замерить размеры проема для межкомнатной двери с коробкой.

Правила замера

Как показывает практика, дверной проем очень часто не соответствует стандартным размерам. Если фактические параметры чуть больше, то это не большая проблема. Зазор можно заложить раствором и закрыть доборными элементами, а можно заказать дверь с большими параметрами. Если размеры меньше стандартных, тогда края проема придется подгонять под них. Или подгонять дверь под проем.

Внимание! Если ширина проема более 1000 мм, и при этом дверь по плану должна быть распашной, то придется заказывать двустворчатый вариант. Потому что дверное полотно не должно быть больше 900 мм.

Почему такое строго предупреждение. Все дело в весе дверного полотна. Петли его просто не смогут выдержать при длительной эксплуатации. После чего оно просто начнет провисать, а это проблемы при закрытии.

Доборы

И несколько слов о доборах для межкомнатных дверей, а точнее об их размерах. Даже здесь есть стандартные параметры: длина – 2,1 м, ширина – 0,7÷2,5 см, толщина 0,6÷3 см – это для планки, с помощью которой закрывается часть торца стены. Но надо обозначить, что ширина может доходить и до 4 см. Это для несущих стен. Что касается наличников, то тут никаких стандартов.

Подбор размеров стандартных межкомнатных дверей с коробкой между коридором и холлом

В таблице номер один показаны размеры широких дверей, которые обозначены, как двустворчатые. Выше было заостренно внимание, почему именно в этих местах устанавливаются конструкции с двумя створками.

Но необходимо добавить, что стандартные межкомнатные двери с коробкой, устанавливаемые в проход в холл, это размеры типовых проемов. Даже в те далекие советские времена в холл проход делали широким. Потому что гостиная – это место, где собирается иногда много народа. А значит, и вход в эту комнату должен быть большим. К тому же именно в ней устанавливают габаритную мебель, которая в проем с небольшими размерами может не протиснуться. То есть, принимали к сведению и чисто эстетические критерии, и чисто практические.

Двери в холл

Маркировка межкомнатных дверей

Все деревянные дверные конструкции контролируются ГОСТом под номером 6629-88. В этом документе говориться, что изделия (деревянные) имеют графическое и буквенное обозначение. Нас интересуют именно буквы, потому что они указываются в сопроводительных документах.

Итак, что обозначают буквы в маркировке.

«О» — с остеклением;
«Г» — глухая конструкция;
«К» — полотно с качающейся створкой;
«У» — усиленная модель, которая может быть установлена, как входная.

При этом есть буквенные обозначения, которые касаются непосредственно конструкции. Буква «Д» обозначает, что это дверной блок, буква «П», что это просто полотно.

Внимание! В маркировке межкомнатных двухстворчатых дверей обязательно указываются размеры створок.

Глухая модель

Размеры нестандартных межкомнатных дверей

Что значит, нестандартные межкомнатные двери и каковы их размеры? То есть, если в проем не помещается дверь, скажем, шириной 700 мм, а шириной 600 мм оставляет большие зазоры, то надо изготовить конструкцию с параметрами где-то между данными значениями? Это и будет нестандартная модель?

Если «ДА», то все изделия, изготавливаемые на заказ и не попадающие под параметры ГОСТа, можно считать нестандартными. Но давайте рассуждать здраво. Строительство многоквартирных домов производится по проектам, которые сами разрабатываются по стандартам. А значит, в них не может быть нестандартных дверных проемов.

Нестандартная трехстворчатая

Тогда при каких обстоятельствах используют нестандартные конструкции? Варианта два:

Когда проводится перепланировка квартиры, где сооружается перегородка. В ней можно установить нестандартную модель.
Когда строится частный дом, в котором можно не использовать стандарты размеров дверных проемов.

Разнообразие межкомнатных дверей

В основном все межкомнатные двери делятся на три категории, в основе которых лежат чисто конструктивные решения.

Распашные, когда полотно открывается способом кручения вокруг петель.
Раздвижные, когда полотно перемещается вдоль стены по направляющим.
Складные, когда конструкция складывается, как книжка, открывая проход.

Распашные

Самый часто используемый тип. Консерватизм людей иногда доходит до того, что распашные модели устанавливают даже там, где им и не место.

Плюсы Минусы

Простота конструкции	Для открытие требуется определенное пространство. В узких помещениях это может доставить некоторые неудобства.
Простота установки
Хорошая степень уплотнения зазоров межу коробкой и полотном, что обеспечивает шумо- и теплоизоляцию помещения

Раздвижные

Эти модели часто называют дверями-купе. Здесь две разновидности, которые отличаются друг от друга открытостью полотна при открывании. То есть, оно просто перемещается по направляющим вдоль стены или утапливается в саму стену. Второй вариант предпочтительнее, но он сложен в установке.

К недостаткам можно отнести тот момент, что для монтажа необходима специальная фурнитура. Да и сам процесс установки непрост. Как и распашные, они могут быть одно- или двупольными. Во втором случае створки просто разъезжаются в разные стороны, когда их надо открыть.

Складные

Кстати, два первых варианта можно обозначить, как стандарт размеров межкомнатных дверей с коробкой. Что не скажешь о складной конструкции. Именно ею удобнее всего перекрывать нестандартные проемы. Полотна в них между собой скрепляются шарнирами, а перемещение производится на роликах. При этом количество створок может быть неограниченного количества. Все опять-таки будет зависеть от ширины проема.

Необходимо отметить, что минимальная ширина одного полотна – 10 см. То есть, чем меньше данный показатель, тем больше створок придется изготавливать для конструкции. Хотя такие модели смотрятся очень оригинально.

К преимуществам можно отнести возможность закрывать криволинейные проемы. А вот один единственный недостаток достаточно серьезный. Это неплотное примыкание полотен и между собой, и к коробке. Так что никакой герметичности.

Статья по теме:

Складная межкомнатная дверь книжка. В отдельном материале представлены фото-примеры удачных конструкций, советы по выбору и установке.

На этом наш обзор подходит к концу. Если у вас остались вопросы или замечания, то милости просим в комментарии, мы с удовольствием ответим на них.

А напоследок небольшой познавательный видеоролик по сегодняшней теме:

Видео: виды межкомнатных дверей

ГОСТ 6629-88

Группа Ж32

ОКП 53 6111, 53 6121

Дата введения 1989-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325

3. ВЗАМЕН ГОСТ 6629-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

______________* На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. — Примечание изготовителя базы данных.

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на типы: Г — с глухими полотнами; О — с остекленными полотнами; К — с остекленными качающимися полотнами; У — со сплошным заполнителем полотен усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери относят к изделиям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88

То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88

То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88

2.

КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений — на черт.3.

Черт.2. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2 (лист 1)

Черт.2 (лист 2)

Черт.2 (лист 3)

Примечания:

1. Сечения деталей см. черт.3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Черт.3. Типы О и Г

Типы О и Г

1 — монтажная доска; 2 — узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм

Черт.3 (лист 1)

______________* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.Примечания:

1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

1 — бруски каркаса щита; 2 — обкладка

Черт.3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.

1 — петля ПН9-130 по ГОСТ 5088*; 2 — оконное стекло толщиной 4-5 мм по ГОСТ 111

______________* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.

Черт.3 (лист 3)

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916. 1 или ГОСТ 3916.2

Черт.3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.________________* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы определения левых и правых дверей приведены в приложении 7.

Спецификация стекол для дверей приведена в приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— вид и толщина стекла;

— спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1Справочное

Черт.4

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

ПРИЛОЖЕНИЕ 2 Рекомендуемое


1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП	2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП	3. Щит с мелкопустотным заполнением из шпона		4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП

1 — шип, скоба или скрепка; 2 — бруски для установки замка или ручек; — ширина просвета, не более 40 мм;- длина просвета, не более 400 мм; — сдвиг реек относительно друг друга, не менее 50 мм
Черт.5 (лист 1)
5. Щит с мелкопустотным заполнением из мягкой ДВП	6. Щит с мелкопустотным заполнением из твердой ДВП (вариант)	7. Щит с мелкопустотным заполнением из бумажных сот	8. Щит с мелкопустотным заполнением деревянными брусками (рейками)

Черт.5 (лист 2)
Примечания:1. Пример 1 — для двери типа У, примеры 2-7 — для дверей типа Г. 2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек — 700 мм. Установка брусков — см. пример 3.3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина — 200 мм.4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.

ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений

ПРИЛОЖЕНИЕ 3Рекомендуемое

1 — деревянные планки

Черт. 6

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

ПРИЛОЖЕНИЕ 4Рекомендуемое

1 — петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 — ручки РС100, РС140, РК1, РК2, замки и защелки; 3 — задвижки ЗТ; 4 — петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 — замки ЗВ7А, ЗВ4; 6 — петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Черт.7

Примечания:

1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090. _______________* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.

ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

ПРИЛОЖЕНИЕ 5Справочное

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — врезная петля; 5 — винтовая карта петли с гайкой; 6 — уплотняющая прокладка по ГОСТ 10174

Черт.8 (лист 1)

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — накладная петля; 5 — уплотняющая прокладка по ГОСТ 10174; 6 — деревянный порог

Черт.8 (лист 2)

ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

ПРИЛОЖЕНИЕ 6Справочное

Черт.9

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 7Справочное

Черт.10

ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 8Справочное


Марка двери	Размер, мм		Кол.
	Высота	Ширина
ДО21-8	1300	475	1
ДО21-9		575
ДО21-10		675
ДО21-13, ДК21-13		375	2
ДО24-10	1600	675	1
ДО24-12		875
ДО24-15, ДК24-15		475	2
ДО24-19, ДК24-19		675

Текст документа сверен по:официальное изданиеДеревянные детали иизделия из древесины для строительства. Часть 1. Окна и двери: Сб. ГОСТов. — М.: ИПК Издательство стандартов, 2002

docs.cntd.ru

ГОСТ на наружные и внутренние, межкомнатные и входные двери, маркировка и классификация

Разделы статьи:

В процессе производства любой продукции производители обязаны строго придерживаться конкретных правил и нормативов. Так как любой потребитель не желает приобрести некачественное изделие, многие интересуются, какие нормативы и требования предъявляются к дверям. Попробуем прояснить все про двери и применяемые ГОСТ на них.

Классификация дверей

Классификация различных дверей по ГОСТу выполняется по многим параметрам. Один из этих параметров – назначение дверей. Если посмотреть перечень стандартов на дверные конструкции из дерева, то они делятся на:

Двери деревянные внутренние. Они предназначаются для установки в жилых помещениях и общественных зданиях;
Деревянные двери для производственных помещений;
Наружные деревянные дверные блоки для жилых и общественных зданий;
Дверные конструкции из ПВХ;
Металлические двери для любых зданий и помещений;
Дверные конструкции из алюминиевых сплавов;
Защитные дверные полотна;
Противопожарные системы;
Банковские защитные изделия.

Двери могут быть как рамочными, так и щитовыми. Кроме того, полотно может быть оснащено различными фрамугами и порогами, но это не обязательно. По количеству створок дверное полотно может быть одностворчатым или же двухстворчатым. Размеры отдельных створок могут быть как одинаковыми, так и различными. Также полотно может быть остекленным или глухим, с нормальным или высоким уровнем стойкости к воздействию влаги.

Еще одни признак, по которому в ГОСТ классифицируются двери – направление, а также способы открывания дверного полотна.

В зависимости от механизмов, которые используются в конструкции, существуют несколько типов дверей.

Самые популярные – это распашные изделия. Они могут открываться только в какую-либо одну сторону. Двери называют левыми, если при открывании створка движется по часовой стрелке. Правые двери, соответственно, будут открываются в другую сторону. Это самое популярное решение, которое используется практически везде.

Маятниковая дверь – это один из видов распашной конструкции. Особенность такого решения в том, что двери могут распахиваться в любую сторону.

Также в ГОСТ описаны раздвижные двери. Эти изделия широко используется в малогабаритных квартирах. С помощью такой двери можно существенно сэкономить свободное пространство в помещении. Дверное полотно открывается сдвиганием в сторону.

Деревянные двери

Дверные полотна из древесины согласно ГОСТ можно разделить на внутренние и наружные. Они изготавливаются по ГОСТ-475-78, где описаны все общие требования, которые распространяются на любые деревянные дверные конструкции для жилых помещений и хозяйственных построек. Также там описаны и деревянные двери для общественных зданий.

Данный норматив включает в себя параметры, по которым можно классифицировать деревянные дверные конструкции, информацию по технической части, варианты комплектаций. Также в документе указаны все условия, по которым принимают готовое изделие, описаны способы контроля качества, способы перевозки и правила упаковки.

Основные требования к наружным дверям из древесины

По стандарту 475-75 допускается производство дверей с небольшими отклонениями. В тексте ГОСТа представлены допуски на различные размеры зазоров, на плоскостность и перпендикулярность.

Данный ГОСТ для производства деревянных дверей разрешает использовать тщательно просушенную и заранее подготовленную древесину. Также разрешается изготавливать двери из древесной плиты, фанеры и других материалов на основе древесины.

Для помещений повышенной влажности ГОСТ предписывает использовать хвойные породы для производства дверей. Они отличаются повышенным уровнем стойкости к влаге. Для внутренних дверей стандарт предлагает применить устойчивую к гниению, но обладающую высоким уровнем прочности на изгиб древесину лиственных пород.

Этот документ также предусматривает определенное количество различного брака и дефектов на поверхности полотна. Стандарт регламентирует число их размеры и количество.

Внутренние деревянные двери

При производстве дверей из древесины, которые предназначены для установки внутри различных типов помещений, используются другие нормативные документы. Внутренние двери регламентируются ГОСТ 6629-88. Требования документа не будут распространятся на изделия специального назначения. Также ГОСТ 6629-88 не действует по отношению к изделиям, изготавливаемым по индивидуальным заказам, а также на двери, которые изготовлены из ценных пород древесины.

Маркировка внутренних деревянных дверей по ГОСТу помогает разобраться в обозначениях.

Г – дверь с глухой створкой;
У – усиленное заполнение, которое позволяет использовать полотно в качестве входной двери на лестничных клетках в подъездах многоэтажных домов;
О – полотно с остеклением;
К – дверной блок с качающейся створкой.

Также по маркировке можно выяснить некоторые размеры и особенности конструкции дверей. В обозначении двери зашифрованы размеры дверного полотна и проема под него, вид изделия – только дверное полотно – П, либо дверной блок –Д. Различные особенности конструкции также указываются в обозначении – П – дверь с порожком, Н – с наплывом, Л или П – сторона открывания.

В маркировке обязательно доложен быть указан номер ГОСТа, которым необходимо пользоваться в процессе производства. Для двухстворчатой дверной конструкции, где ширина полотен различная, также указывают размеры створок.

Высота стандартной двери – 2000 и 2500 мм, при это ширина одностворчатой конструкции – от 600 мм до 1100 мм (если дверь глухая или усиленная), от 700 мм до 1100 мм для остекленных изделий. По стандарту двухстворчатая модель можно иметь ширину от 1202 мм до 1802 мм.

В качестве материала, из которого можно изготавливать межкомнатные внутренние двери, ГОСТ предлагает использовать все то, что описано в ГОСТ 475. В качестве сырья применяют хорошо просушенную сосну, березу, осину, липу, тополь – эти лиственные породы, которые не противоречат документу. Также есть требование к качеству материалов – древесина не должна иметь сучков, пустот и других дефектов. Стандарт допускает применение и других материалов из дерева.

Наружные деревянные двери

Производство наружных дверных блоков, которые предназначены для монтажа в жилых или же общественных помещениях, регламентируются ГОСТ 24698-81. В данном документе указываются размеры, типы и описана конструкция стандартной распашной двери. Уникальных конструкций в этом стандарте нет.

Этот ГОСТ определяет несколько типов наружных дверных решений – Н – входные и тамбурные двери, С – служебные, Л – двери в люки и лазы.

Кроме букв, которые обозначают тип конструкции, в маркировке также можно узнать габаритные размеры дверного проема, тип полотна. К примеру, Г – это глухое полотно, К – качающееся, П – поворотное, Т – трудносгорамемое, У – утепленное, Щ – щитовое, О – обшивное.

Раздвижные межкомнатные внутренние двери

В нашей стране раздвижные дверные системы не регламентируются какими-либо отдельными документами. При их изготовлении производители руководствуются ГОСТ 6628-88, который охватывает все без исключения внутренние двери для жилых, а также для общественных помещений.

Раздвижные двери также не нуждаются в обязательной сертификации, однако многие производители стараются максимально подтверждать качество своей продукции.

Раздвижные двери классифицируются по количеству створок и типу открывания. Так, различают одностворчатые и двухстворчатые конструкции. По типу открывания различают раздвижные, а также складные варианты.

Что касается материалов, то они такие же, как и для обыкновенных распашных моделей дверей. Также допускается производство изделий из стекла, но при этом обязательно, чтобы стекло было закаленным и было заключено в обвязку из алюминиевых сплавов.

Металлические двери

Главный нормативный документ, который определяет стандарты для металлических дверей – это ГОСТ 31173-2003 «Блоки дверные стальные». В данном документе содержаться основные нормативы к стальным дверям, а также к замкам и другим запирающим механизмам. При этом стандарт не предусматривает никакой информации о пожарной безопасности дверей, стойкости их к воздействию огнестрельного оружия, устойчивости к климатическим и атмосферным воздействиям.

Входные металлические двери по ГОСТ – это металлоконструкция на основе стального листа и металлического профиля. Стандарт допускает применение гнутого либо прямого профиля. Все соединения по настоящим требованиям должны выполняться посредством сварки. Однако, возможно применять и другие типы соединений если при этом не снизится прочность.

Дверная коробка должна изготавливаться из гнутых профильных труб с толщиной стенки 1,5 мм, но также разрешается использовать прямоугольный профиль с сечением от 40×50 мм.

По ГОСТу в конструкции дверного полотна обязательно должны быть установлены детали, повышающие уровень прочности. Стандарт требует наличия усиливающих профилей. Минимально необходимо применять два горизонтальных и два вертикальных элемента. Допускается использование и наклонного профиля. Горизонтальный профиль должен располагаться в зоне, где установлены противосъемные защитные механизмы или в зоне установки петель.

Если металлические двери наружные, то ГОСТ требует, чтобы конструкция была оснащена двумя и более контурами уплотнительных материалов. Они должны быть установлены без каких-либо зазоров, а также должны устойчиво выдерживать климатические условия и другие воздействия.

Стандарт распространяется только на те металлические двери, габариты которых не превышают указанных в тексте документа. Так, площадь полотна должна составлять не меньше, чем 9 м2. Высота дверного блока должна быть не менее 2200 мм. Ширина открывающейся части – до 1200 мм. Вес полностью укомплектованного дверного блока не должен превышать 250 кг.

Классификация металлических дверей

ГОСТ 31173-2003 предусматривает несколько параметров, по которым классифицируются металлические дверные конструкции.

По назначению все двери разделяются на внутренние и наружные. Внутренние чаще всего используются как входные в квартирах многоквартирных домов. Наружные – это тамбурные конструкции и входные двери на улице.

По конструктивным особенностям все металлические модели разделяются на изделия с замкнутой коробкой, с П-образным коробом, с П-образным коробом и доборами. Кроме того, двери классифицируются по количеству створов на одностворчатые, двухстворчатые, с одной не открывающейся частью. Открываться полотно может как наружу, так и внутрь.

По числу контуров уплотнения все дверные блоки можно разделить на изделия с одним контуром, а также на модели с двумя и более уплотнительными контурами.

Требования ГОСТ к деталям и материалам

Все материалы, которые применяются для производства металлических дверей, должны быть произведены в соответствии с стандартами, требованиями, а также техническими условиями.

Поверхности стальных элементов, которые входят в конструкцию двери, должны быть максимально ровными и гладкими, без трещин или деформаций. Стандарт допускает небольшую волнистость на поверхности – размер ее должен составлять до 0,5 мм.

Все материалы, которые используются для производства металлических входных дверных блоков, а также любые комплектующие обязательно должны выдерживать разные климатические условия. Детали из стали обязательно должны полностью соответствовать требованиям ГОСТов 380, 1050, 5632.

Уплотнители должны устанавливаться максимально плотно. Не допускаются зазоры, а плотность должна соблюдаться по всему периметру дверного блока. Уплотнители должны соответствовать всем требованиям ГОСТ 30778.

Таким образом регламентируется производство дверных конструкций. А если покупатель сомневается, необходимо смотреть на обозначение дверей. Если изделие выполнено строго по ГОСТу, маркировка будет соответствовать стандарту.

o-dveryah.ru

Декоративная штукатурка фасада
Утепление мансарды своими руками
Ноу хау в строительстве
Заливка отмостки вокруг дома
Крепеж для пластиковых окон
Технология каркасного строительства
Крыша своими руками чертежи и фото
Крыша из камыша
Как настроить окна на зимний режим
Ширина наличника межкомнатной двери
Установка металлических входных дверей своими руками

Размеры коробок межкомнатных дверей, различные стандарты, ГОСТы. Требования ГОСТ к дверям различного типа

Содержание

Зачем нужны стандарты
Классификация дверей
Деревянные двери
Внутренние деревянные двери
Раздвижные межкомнатные внутренние двери
Наружные деревянные двери
ГОСТ предусматривает такие параметры:
Размеры дверных проемов по ГОСТу в соответствии с типовыми габаритами полотен
Производство деревянных дверей по ГОСТ 24698-81 и 6629-88
На что нужно ориентироваться
Межкомнатные двери
Какие габариты лучше использовать и как их определить
Какие габариты нужно знать и как замерить
О нормативных размерах
Не стандартные габариты
Маркировка дверных изделий
Размеры по ГОСТу

Зачем нужны стандарты

Действительно, кому нужны стандартные размеры дверных проемов, не проще ли обустроить дверной проем, размер которого, будет эксклюзивным и сделанным конкретно под ваш вкус.

Весь фокус в том, что стандартный размер это скорее рекомендательный, нежели обязательный параметр, но поверьте, прислушиваться к этим рекомендациям стоит и причин тому несколько:

Большой выбор стандартных моделей. Абсолютно все производители основную массу своего товара делают по тем или иным фиксированным габаритам. Следовательно, у вас не будет проблем с выбором, если размер дверного проема подогнан под какой-нибудь традиционный стандарт;
Не менее важной причиной является экономия бюджета. Безусловно, в любой приличной мастерской вам сделают красивую дверь по индивидуальным размерам, но обойдется она минимум на треть дороже серийного варианта, плюс учтите, что рано или поздно двери придется менять и там снова придется платить лишние деньги;
И наконец, любой мастер вам подтвердит, что с фиксированными размерами работать гораздо легче, ведь все доборы, наличники и прочая фурнитура для двери «заточены» под стандартные дверные проемы.

Классификация дверей

Двери деревянные внутренние. Они предназначаются для установки в жилых помещениях и общественных зданиях;
Деревянные двери для производственных помещений;
Наружные деревянные дверные блоки для жилых и общественных зданий;
Дверные конструкции из ПВХ;
Металлические двери для любых зданий и помещений;
Дверные конструкции из алюминиевых сплавов;
Защитные дверные полотна;
Противопожарные системы;
Банковские защитные изделия.

В зависимости от механизмов, которые используются в конструкции, существуют несколько типов дверей.

Деревянные двери

Внутренние деревянные двери

Маркировка внутренних деревянных дверей по ГОСТу помогает разобраться в обозначениях.

Г – дверь с глухой створкой;
У – усиленное заполнение, которое позволяет использовать полотно в качестве входной двери на лестничных клетках в подъездах многоэтажных домов;
О – полотно с остеклением;
К – дверной блок с качающейся створкой.

Раздвижные межкомнатные внутренние двери

Раздвижные двери также не нуждаются в обязательной сертификации, однако многие производители стараются максимально подтверждать качество своей продукции.

Наружные деревянные двери

ГОСТ предусматривает такие параметры:

Ширина:

Одностворчатые 700 — 900 мм (с шагом 100 мм) и 1200 мм. В такие дверные проемы рекомендована установка дверей с однопольными полотнами.
Под двустворчатые (или как они именуются в стандарте двупольные полотна) делают проемы шириной 1300 мм, 1500 мм и 1900 мм.

Стандартная высота дверного проема может быть только в двух вариантах: 2100 мм и 2300 мм. Минимально допустимая высота — 2071 мм и 2271 мм соответственно.

Это эталонные габариты дверных проёмов. Разумеется, существуют допустимые отклонения: дверной проем может быть уже стандартного на 20-25 мм. Это не помешает вам установить туда стандартный дверной блок. Однако, сам процесс установки это понятное дело не облегчит, так как придётся делать меньше монтажный зазор. Такое же отклонение (но не больше) допустимо для каждой стандартной ширины.

Размеры дверных проемов по ГОСТу в соответствии с типовыми габаритами полотен

Полотна	Проем, до +30
550*1900	620*1970
600*1900	670*1970
600*2000	670*2070
700*2000	770*2070
800*2000	870*2070
900*2000	970*2070

Стандарт – это преимущество, когда речь касается дверных параметров. При выборе стандартной конструкции, вам не придется задаваться вопросом: как повесить другие петли либо расширить (сузить) то место, куда будет устанавливаться полотно с коробкой.

Производство деревянных дверей по ГОСТ 24698-81 и 6629-88

Дверное полотно – облицовано HDF (ДВП повышенной плотности немецкого производства). Возможная цветовая гамма:

Некрашеная;
Белая;
БУК;

Покраска ХДФ заводская

Рамка полотна изготовлена из сухой хвойной древесины.

Наполнитель дверного полотна – наполнение зависит от типа (ДО, ДТ, ДУ, ДН, ДС) и может быть “сотового” типа (решетка из оргалита) или сплошной.

Угол скоса – согласно ГОСТ’у, угол скоса составляет 2,5 градуса. Данная функция позволяет избежать “заеданию” двери в проеме при открытии/закрытии.

Дверная коробка – сращенная из массива сосны с сечением 75х35мм.

Покраска – окрашивание торцов дверного полотна и дверной коробки осуществляется краской ВДАК (водно-дисперсная акриловая краска), являющаяся экологически чистым материалом.

Фурнитура и врезка– каждый дверной блок укомплектован петлями. По желанию заказчика специалисты произведут врезку в полотне под любую запорную фурнитуру (замок, защелка и т. д.). Врезка осуществляется на специальном профессиональном оборудовании.

На что нужно ориентироваться

Прежде всего, запомните: есть стандарты для межкомнатных и для входных дверей. В Советском Союзе существовал ГОСТ 6629-88, который жив и по сей день, но сейчас к нему добавились DIN 18100, DIN 18101 и DIN 18102, здесь уже учтены размеры проема с учетом европейских требований, а также стандарты для железных дверей.

Работающий на данный момент ГОСТ 6629-88..

Если в документах на двери указано, что они собраны по каким-то техническим условиям (ТУ), а не по общепринятым ГОСТам, будьте внимательны. Технические условия разрабатывает сам производитель и к стандартам они имеют лишь отдаленное отношение, следовательно, размеры могут варьироваться в довольно большом диапазоне.

Размеры дверных блоков сделанных по техническим условиям.

Межкомнатные двери

Если вы живете в квартире или доме с потолками до 2,7 м, то там стандартная высота проема зачастую колеблется в районе 2 м, с допуском в ту или иную сторону порядка 100 мм.

Общая схема монтажа межкомнатных дверей.

Размеры проёмов в жилых помещениях с высокими потолками могут доходить до 2,3 м. Все, что выше, к примеру арки, уже под общепринятый стандарт не попадает и относится к сфере индивидуальных заказов.

Есть еще один нюанс. Блочные дома, то есть кирпич, шлакоблок, пенобетон и так далее, считаются стабильными. Усадка в таких строениях минимальна и продолжается максимум пару лет. Это значит, что по периметру дверного блока можно оставить зазор в 10 – 15 мм и этого будет вполне достаточно.

Совсем другое дело деревянные дома. К примеру, в бревенчатых срубах усадка дома продолжается минимум 3 года, а если лес плохо высушен, то усадка может идти 7 – 10 лет.

Поэтому над дверной коробкой нужно оставлять зазор не менее 30 – 50 мм. Этот зазор задувается пеной и закрывается наличниками, но если его не будет, раму может перекосить и даже раздавить.

Габариты проемов и дверных блоков по DIN 18100 – 18102.

Чтобы подобрать дверь нужно, прежде всего, ориентироваться на размер дверного полотна. Если следовать нашим стандартам, то ширина полотна для межкомнатных дверей начинается от 600 мм и заканчивается 900 мм, градуировка идет с шагом в 10 см.

Кроме этого, до сих пор выпускаются узкие двери для малогабаритных квартир и технических помещений, как правило, их устанавливают на санузлы.

Ширина полотна здесь составляет 550 мм, а высота 1900 мм. В стандарт они вписаны, но особой популярностью не пользуются, соответственно ассортимент там «бедненький».

На кухню и в службы обычно устанавливаются двери с шириной полотна 60 – 70 см, для комнат лучше выбирать полотно шириной 80 – 90 см.

Высота установленного короба с дверным полотном и порогом.

Многие хозяева часто «обжигаются» на импортных дверях. Сказать правду, единый европейский стандарт это красивый миф, дверей он практически не касается. На просторах бывшего Советского Союза и стан соцлагеря порядка больше, здесь весть товар делается по выше упомянутым ГОСТам.

Немцы и испанцы также придерживаются наших стандартов, а вот французы делают двери на 10 мм уже чем у всех, то есть 690 мм, 790 мм и 890 мм.

Солидные итальянские производители больше ориентируются на наш рынок, но их часто подделывают, поэтому не поленитесь, возьмите рулетку и замерьте дверной блок, согласитесь обидно будет заплатить кучу денег за якобы итальянскую вещ, которая потом не войдет или наоборот будет «болтаться» в дверном проеме.

Выборка размеров для наиболее часто встречающихся дверных проемов.

Кроме высоты и ширины дверного проема нужно еще учитывать толщину стен и толщину самих дверей. Стандартная толщина для межкомнатных простенков составляет 75 мм, но если проем сделан в несущей стене, то там толщина может доходить до полуметра и больше.

Максимальная толщина серийного дверного блока составляет 128 мм. В идеале дверь должна монтироваться по центру проема, но на толстых стенах придется устанавливать доборные планки с обеих сторон.

Как вариант, можно установить дверной блок по какому-либо краю и с одной стороны закрыть наличниками, а вместо доборов, с другой стороны обустроить откосы и прикрыть не стыковку самоклеящимся нащельником.

Ширина установленного короба с дверным полотном.

Полотна межкомнатных дверей имеют несколько градаций по толщине:

Легкие пустотелые конструкции делаются толщиной от 20, до 40 мм;
Стандартные двери из МДФ идут 35 – 40 мм;
Деревянные полотна с четвертной выборкой 35 – 45 мм;
Полностью натуральное дерево без выборки 45 – 55 мм.

Какие габариты лучше использовать и как их определить

Теперь поговорим о том, как выбрать оптимальные габариты. С высотой определиться проще. Тут всё зависит от высоты потолка. Да и выбираем всего из двух вариантов: 2,1 м и 2,3 м. С шириной по сложнее, так как вариантов больше. Существуют некоторые рекомендации, касаемо минимальных размеров дверей (не проёмов, а именно дверей). Сам проем должен быть на 70-100 мм шире. Вот эти рекомендации:

В технических помещениях (кладовые, санузлы, ванны и туалеты) рекомендованная ширина полотна — 600 мм.
Для кухонь минимально — 700 мм.
Для жилых комнат рекомендовано не менее 800 мм.

Уменьшать данные размеры не рекомендуется. Увеличивать – по своему усмотрению, исходя из размеров дверного проёма. Также при выборе дверного полотна нужно учитывать габариты людей и назначение помещения, в котором будет установлено это полотно. Например, не всем будет удобно пользоваться дверью шириной 550 см, а в кухне и других помещениях с пожаро- и взрывоопасным оборудованием, ширина дверных определяется службой пожарной безопасностью.

Если вы просто меняете старые двери на новые, то лучше всего просто измерить дверь, которая уже стоит. Если двери устанавливаются впервые, то нужно будет сделать все необходимые измерения и подобрать соответствующий вариант.

Для замеров понадобится обычная строительная рулетка. Все параметры измеряем минимум в двух точках. Если необходимо, можно измерять и большее количество раз, так как важна точность.

Высоту измеряем у обоих косяков, ширину — вверху и внизу, примерно на расстоянии 30-50 см от низа и верха. Можно провести измерения и посередине высоты. Кроме того, замеряем толщину проема (стены). Делаем это хотя бы в двух точках на каждой стороне. Сделав все замеры, проверяем геометрию проёма и, если необходимо, вносим корректировки.

Проверить правильность геометрической формы можно с помощью строительного уровня или нивелира. Величина допустимых отклонений в пределах сантиметра. В этом случае погрешности можно будет компенсировать при установке с помощью монтажных пластин и строительной пены.

После всех замеров и проверок мы знаем габариты нашего дверного проёма и можем приступить к покупке двери. Их продают либо блоком в комплекте с коробкой, либо отдельно одно полотно. Выбирая между этими комплектациями, вы должны исходить из того, что вам важнее: сэкономить время или деньги. Блок будет быстрее и легче установить, но отдельно полотно и коробка выйдут дешевле.

При покупке блока следите за тем, чтобы его ширина (внешние размеры дверной коробки) была меньше ширины дверного проёма. Минимальный монтажный зазор — 10-15 мм, оптимальный — 25-35 мм.

Отдельно дверное полотно, в отличие от блока, должно быть на 80-100 мм уже проёма. К этому же нужно добавить два косяка (минимум по 25 мм), зазор по бокам дверного полотна примерно 5 мм и всё тот же монтажный зазор в 10-15 мм. В итоге получили 70 мм. Это минимум, который надо прибавить к ширине двери. И результат должен быть не больше ширины дверного проёма.

Таким образом, на основе всего выше сказанного вы без труда сможете подобрать себе межкомнатную дверь. Главное придерживаться ГОСТа.

Какие габариты нужно знать и как замерить

При подготовке к установке новой входной двери или замене старой, важно учитывать и знать, как определяются следующие размеры:

проем для блока — высота, ширина и глубина проема в стене;
блок — высота и ширина собранного изделия;
полотно — высота и ширина открывающейся створки;
просвет — ширина и высота просвета при открытом полотне на 90º.

Замер блока производится в несколько этапов:

Измеряется ширина и высота от одной стены до другой. При наличии старой двери наличники демонтируются, освобождая стену.
Замер делается в 2-3 местах, что позволяет определить перекосы и провести работы по сужению либо расширению проема.

На сегодняшний день проемы дверей различаются по типу и по размеру. Значительно отличаются габариты новостроек от размеров проема построек советских времен. В разных домах проемы могут идти на сужение, расширяться, не обустраиваться нишей у входа, поэтому металлические блоки порой имеют разные размеры даже в рамках одного подъезда.

О нормативных размерах

В соответствии со СНиП 210197 (санитарными нормами и правилами о пожарной безопасности зданий и сооружений) пунктом 6.9, входные двери – выход к эвакуации. Согласно части 6.16. того же документа, высота такой двери не должна быть ниже 1900 м, а поперечная длина не должна быть меньше:

1200 мм – в случае с детскими садами, больницами, специальными домами для престарелых и людей, имеющих инвалидность, когда количество эвакуируемых людей составляет от 15 человек и выше; когда речь идет о сооружениях других классов конструктивной пожарной опасности (кроме многоквартирных жилых домов), тогда количество эвакуируемых составляет свыше 60 человек.
800 мм – в других случаях.

Параметры внешних металлических конструкций на лестничных площадках и в помещении перед входом во внутренние части зданий должны иметь параметры, указанные в пункте 6.29.

Ширина выхода, ведущего на путь к эвакуации, должна располагать такими мерками, чтобы через нее можно было беспрепятственно выносить носилки скорой помощи с людьми.

Параметры входных конструкций определяют государственные стандарты, однако их нормы не распространяются на системы специального назначения и двери, устанавливаемые на объектах капитального строительства. Размерность полотна определяется габаритами проема. Куда оно по плану будет монтироваться.

Не стандартные габариты

Что же делать, если вы всё-таки не уложились в стандартные габариты, а именно — проход уже, чем должен быть по стандарту? Дальнейшие ваши действия зависят от того на сколько вы не уложились в стандарт, а также от материала стен. Если стены поддаются механической обработке, то можно сказать, что вам повезло и недостающие миллиметры можно снять. Способ и инструмент для этого выбирайте какие вам захочется: топор, стамеска, зубило, болгарка и т.д. Чаще всего мешают какие-нибудь пара выступов. Постарайтесь максимально приблизиться к нужным размерам.

Если стены слишком прочны для всего выше перечисленного, то остается только подгонять проём под следующее более маленькое стандартное значение. Это можно сделать двумя способами:

Заложить кирпичом, кусками строительных блоков, заштукатурить.
Установить закладной брус (обработанный антисептиком и высушенный), который также покрыть штукатуркой, выровняв в плоскость со стенами.

Тем не менее это всё равно лучше, чем оставлять дверной проём нестандартных габаритов!

Маркировка дверных изделий

С маркировкой продукции все довольно сложно. Конечно, есть конкретные стандартизированные указания по обозначениям, но в некоторых случаях общие стандарты могут меняться в зависимости от производителя. Часто случается, что выполненные по идентичным методикам и внешне схожие конструкции могут по-разному именоваться и маркироваться.

Размеры межкомнатных дверей определяются стандартами

Строят многоэтажки с учетом всех требований (или должны так строить). Если проем имеет особые размеры, двери придется только заказывать. А это большие затраты, да еще и гарантии нет никакой, что в готовом виде изделие вам понравится.

Размеры по ГОСТу

Итак, даже при капитальном ремонте или строительстве собственного дома, при строительстве межкомнатных перегородок в новостройке — в любом случае, дверные проемы закладываем стандартные. ГОСТ предусматривает такие параметры:

Ширина:
- Одностворчатые 700 — 900 мм (с шагом 100 мм) и 1200 мм. В такие дверные проемы рекомендована установка дверей с однопольными полотнами.
- Под двустворчатые (в стандарте используется термин двупольные полотна) делают проемы шириной 1300 мм, 1500 мм и 1900 мм.
Стандартная высота дверного проема может быть только в двух вариантах: 2100 мм и 2300 мм. Минимально допустимая высота — 2071 мм и 2271 мм соответственно.

Размеры межкомнатных дверей и проемов по стандарту

Это размеры стандартных дверных проемов. Других нет. Что касается допустимых отклонений, то дверной проем может быть уже стандартного на 20-25 мм. В таком случае тоже можно будет установить стандартный дверной блок. Только монтажный зазор будет меньше, что работу не облегчит. То есть, самый узкий дверной проем может быть 675 мм (вместо 700 мм). По тому же принципу можно отсчитывать допустимое отклонение относительно каждой стандартной ширины. Ее можно немного уменьшить, но не более чем на 25 мм.

Источники

https://doorchange.ru/montazh/vysota-i-shirina-dvernogo-proema-po-gostu-i-bez.html
https://o-dveryah.ru/bezopasnost/dveri-gost/
http://flat-house.info/razmery-korobok-mezhkomnatnyx-dverej-razlichnye-standarty-gosty/
http://MisterDver.ru/choice/chto-znaet-gost-o-standartnyx-razmerax-dverej/
http://dverigost.ru/
https://handspc.ru/gost-6629-88-dveri-derevannye-vnutrennie-dla-zilyh-i-obsestvennyh-zdanij-tipy-i-konstrukcia
https://kak-sdelano. ru/dveri/razmeryi-mezhkomnatnyix-dverej-po-standartu-i-proemov-pod-nix

Как вам статья?

Двери деревянные наружные для жилых и общественных зданий. Типы, конструкции и размеры

ГОСТ 24698-81

УДК 691.11.028.1:006.354

Группа Ж32

ГОСУДАРСТВЕННЫЙ стандарт соЮЗА ССР

ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ

И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wooden external doors for dwelling and public buildings.

Types, structure and dimensions

ОКП 53 6110; 53 6196

Дата введения 01.01.1984 г.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31.04.81 г. № 51

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения	Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 111-90	2.7	ГОСТ 5088-94	2.2-2.4, приложение 3
ГОСТ 475-78	2.1, 2.3	ГОСТ 5089-97	2.9
ГОСТ 1144-80	2.2-2.5	ГОСТ 5090-86	2. 8, приложение 3
ГОСТ 2697-83	2.2-2.4	ГОСТ 5091-78	2.8, приложение 3
ГОСТ 2850-95	2.2, 2.5, 2.6	ГОСТ 7338-90	2.2, 2.5, 2.8
ГОСТ 3916.1-96	2.3	ГОСТ 8242-88	2.2-2.4
ГОСТ 3916.2-96	2.3	ГОСТ 9573-96	2.2
ГОСТ 4028-63	2.3	ГОСТ 9590-76	2.2, 2.4
ГОСТ 4598-86	2.2-2.6	ГОСТ 10174-90	2.2, 2.4, 2.8
ГОСТ 5087-80	2.2,. приложение 3

5. ПЕРЕИЗДАНИЕ

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Двери, в зависимости от назначения подразделяются на типы:

Н — входные и тамбурные;

С — служебные;

Л — люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна, могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляются с одно- и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери, относятся к дверям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов приведены в справочном приложении 1.

По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применять глухие полотна.

Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Х — Х

Обозначение настоящего стандарта

Буквы, означающие: . А, Б и В -варианты рисунков одного размера; Г — дверь глухую; К — дверь с качающимися полотнами;

Л — дверь левую; П — дверь с порогом; Т — дверь трудносгораемую; У — дверь утепленную; Щ — дверь щитовую, О-1, или О-3 — О-2 — типы обшивки

Ширина проема, дм

Высота проема, дм

Тип двери по п.1.1 (Н, С или Л)

Вид изделия: Д — дверь

Примеры условных обозначений

Дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа О-2:

ДН21—9 ПЩО2 ГОСТ 24698-81

То же, с левой навеской рамочного полотна:

ДН21—9ЛП ГОСТ 24698-81

То же, с качающимися полотнами для проема высотой 24 и шириной 15 дм:

ДН24—15К ГОСТ 24698-81

Дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная:

ДС21—13ГУ ГОСТ 24698-81

Люк однопольный для проема высотой 13 и шириной 10 дм:

ДЛ13—10 ГОСТ 24698-81

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475, настоящего стандартапо рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2—5, а размеры сечений — на черт. 6—13.

2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.

Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям повышенной влагостойкости.

При условии сплошной обшивки дверей с наружной стороны профилированными рейками по ГОСТ 8242 по слою пергамина по ГОСТ 2697 или обшивки оцинкованной сталью по ТУ на сталь конкретного вида допускается применение твердых ДВП марок Т или Т-С, Т-П, Т-СП по ГОСТ 4598 или водостойкой фанеры марки ФК по ГОСТ 3916.1 или ГОСТ 3916.2. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепятся шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16 — 19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2 — 4мм по ГОСТ 4598, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы — шурупами длиной 30 — 40 мм по ГОСТ 1144. Шаг крепления по периметру — 100мм. Размеры защитных планок и полос указаны на черт. 6—11.

2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35 — 0,8 мм по ТУ на сталь конкретного вида по всей поверхности с обеих сторон, как указано на черт. 12. Листы стали между собой соединяются в одинарный фальц.

2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850.

Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких ДВП толщиной 12мм по ГОСТ 4598. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки 12´30 мм, шаг креплений 100 — 150 мм.

2.7. Для остекления дверей применяют оконное стекло толщиной 4 — 5 мм по ГОСТ 111.

Примеры установки защитных ограждений приведены в рекомендуемом приложении 2.

2.8. Для защиты от механических повреждений, снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091, уплотняющими прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338, дверными упорами типа УД1 по ГОСТ 5091. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090.

2.9. Необходимость комплектования дверей замками по ГОСТ 5089-80 должна указываться в заказе.

2.10. Расположение приборов и их типы приведены в обязательном приложении 3.

2.11. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— толщина стекла;

— спецификация приборов.

ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ

Тип Н

Входные и тамбурные

Черт. 1

Примечания:

1. Схемы дверей изображены со стороны фасада.

2. Цифры над схемами дверей обозначают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей 21—15А, 21—19, 24—15A и 24—19 с качающимися полотнами.

4. Двери 21—9 и 21—13A предусмотрены для одноэтажных зданий и мусороприемных помещений.

КОНСТРУКЦИЯ, ФОРМА И ТИПОРАЗМЕРЫ ДВЕРЕЙ

Двери щитовые

Черт. 2

Сечения деталей см. на черт. 6 — 8.

Двери рамочные

Черт. 3

Сечения деталей см. на черт. 9.

Черт. 4

Сечения деталей см. на черт. 10.

Двери рамочные с качающимися полотнами

Тип С

Двери щитовые трудносгораемые и утепленные

Тип Л

Люки и лазы

Черт. 5

Сечения деталей см. на черт. 11 — 13.

СЕЧЕНИЯ ДЕТАЛЕЙ ДВЕРЕЙ

Тип н

Двери щитовые

Сечение А1

Сечение А2 Вариант без порога

Черт. 6

1 — уплотняющая прокладка по ГОСТ 10174,

2 — облицовка ДВП марок СТ или Т-В толщиной 3,2—5 мм по ГОСТ 4598;

3 — рейка 12х12 мм, 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338,

5 — шуруп 1-3х30 по ГОСТ 1144 шаг 200 мм,6— монтажная доска

Примечания

1. Допускается применение пластмассовых раскладок

2. Допускается применение монтажных досок иной конструкции

Сечение А3 Сечение А4

Сечение А5

Сечение А6

Вариант с обкладкой

Черт. 7

1 — облицовка ДВП марок СТ или Т-В толщиной 3,2—4 мм по ГОСТ 4598;

2 — уплотняющая прокладка по ГОСТ 10174

Двери щитовые с обшивкой

Сечение А1Сечения A3 и А4

Сечение А2Сечение А5

Черт. 8

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марок Т, Т—С, Т—П и

Т—СП группы А толщиной 3,2—4 мм по ГОСТ 4598; 3 — обшивка марки О-3 по ГОСТ 8242;

4 — пергамин по ГОСТ 2697;5— облицовка ДВП марок СТ или СТ—С толщиной 3,2—4 мм

по ГОСТ 4598; 6 — раскладка 19х13 мм

Тип Н

Двери рамочные

Сечение Б1 Сечение Б3

Сечение Б2 Сечение Б4

Черт. 9

1 — уплотняющая прокладка по ГОСТ 10174,

2 — соединение на клеях повышенной водостойкости; 3 — шуруп 1—3х40 по ГОСТ 1144 шаг 200 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338;

5 — рейка 12х20 мм; 6 — монтажная доска

Сечение В1Сечение В3

Сечение В2 Сечение В4

Черт. 10

1 — уплотняющая прокладка по ГОСТ 10174

Двери рамочные с качающимися полотнами

Сечение Г1 Сечение Г3

Сечение Г3 Сечение Г4

Черт. 11

1 — пружинная петля по ГОСТ 5088, 2 — бумажнослоистый пластик по ГОСТ 9590,

3 — монтажная доска

Тип С

Двери щитовые

Трудносгораемые

Сечение Д1Сечение Д3

Сечение Д2Сечение Д4

Утепленные

Сечение El Сечение Е3

Сечение Е2 Сечение Е4

Черт. 12

1 — прокладка из пористой резины по ГОСТ 7338, 2 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 3 — облицовка ДВП марки СТ или Т-В толщиной 4 мм по ГОСТ 4598;

4 — картон асбестовый по ГОСТ 2850; 5 — мягкая ДВП марки М-1

толщиной 12 мм по ГОСТ 4598; 6 — рейка деревянная 12х30 мм;

7 — шурупы 1—4х40 по ГОСТ 1144, шаг 200 мм

Типл

Люки и лазы

Сечение Ж1Сечение Ж3

Сечение Ж2

Черт. 13

1 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 2 — ручка скоба PC по ГОСТ 5087;

3 — доски, 4 — минераловатные плиты на синтетическом связующем по ГОСТ 9573;

5 — прокладка из пористой резины 6х20 мм по ГОСТ 7338;

6 — петля ПН1—130 по ГОСТ 5088; 7 — упор деревянный толщиной 50 мм

ПРИЛОЖЕНИЕ 1

Справочное

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Тип Н

Примечание. В скобках указаны размеры проемов для качающихся дверей

Тип С

Тип Л

приложение 2

Рекомендуемое

ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

Деревянные ограждения Металлические ограждения

1 — деревянные планки из твердолиственных пород;2— стальной пруток;

3 — крепежная планка из полосовой стали

ПРИЛОЖЕНИЕ 3

Рекомендуемое

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

Однопольные двери типов Н и С Двупольные двери типов Н и С

1 — закрыватели дверные ЗД1 по ГОСТ 5091; 2 — петли ПН3—130, ПН1—150, ПН2—150, ПН3—150 по ГОСТ 5088, 3 — задвижка ЗТ или шпингалеты ШВ по ГОСТ 5090;

4 — ручка-скоба по ГОСТ 5087

Двери типа ЛПетля для противовеса

1 — петля для противовеса; 2 — ручка-скоба по ГОСТ 5087, 3 — отверстия под шурупы М5;

4 — петли ПН1—130 по ГОСТ 5088; 5 — деревянный упор

Примечания:

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

стандарт по госту, высота и ширина, какие еще размеры дверного полотна

Межкомнатные двери, в отличие от входных, предназначенных для защиты квартиры от взлома и проникновения, необходимы для разделения внутреннего пространства жилого помещения на изолированные зоны. Они должны быть удобными, в меру прочными и вписываться в общий интерьер комнаты. Отсюда вариативность внешнего вида, материалов, из которых они могут быть изготовлены, а главное – их размеров.

Типы дверей

Назначение межкомнатных дверей ясно видно из названия: они разделяют комнаты внутри квартиры. В зависимости от того, какие комнаты разделены дверьми, и личных предпочтений хозяина, они бывают распашными (самый популярный и привычный вариант), раздвижными и складными. Реже встречаются опрокидывающие механизмы.

Первые два варианта, кроме стандартной одностворчатой, это полуторная и двуспальная. Третий и четвертый способны доставить жильцу, решившему разнообразить интерьер своей квартиры подобными изделиями, массу хлопот при установке.

Качели

Данная конструкция является наиболее стандартной и распространенной в большинстве отечественных квартир. Он требует много места, но является самым простым и надежным и при необходимости способен обеспечить абсолютную герметичность помещению.

Раздвижные

Станут отличным решением для помещений, свободное пространство которых ограничено. Установленные на специальные колеса (ролики), они перемещаются параллельно стене помещения. Раздвижные конструкции изготавливаются из различных материалов – от дерева до стекла, и благодаря своей конструкции являются наиболее безопасным вариантом.

Складной

Довольно экзотическая конструкция, выполненная в виде гармошки. Он лучше всего подходит для широких проходов и занимает довольно много места — пусть и значительно меньше, чем распашной.

Рото-двери

Универсальный вариант, подходит для помещений с небольшим количеством свободного пространства. В открытом состоянии они выступают из паза менее чем на половину своей ширины. В закрытом состоянии их размеры аналогичны обычной распашной модели.

Самым популярным материалом для производства на сегодняшний день является древесное волокно. Это и неудивительно, ведь этот материал сравнительно мало весит, не шокирует вероятного покупателя своей дороговизной и достаточно экологичен.

Однако для входных дверей ДВП не подходит: малый вес, который во внутреннем пространстве квартиры становится главным преимуществом, на самом деле наглядно демонстрирует хрупкость этого материала.

Еще одна проблема древесноволокнистых плит – снижение износостойкости. Важно, чтобы изделие прослужило долго и не потеряло внешний вид за несколько месяцев.

Поэтому лучше изначально приобрести лист с полипропиленовым покрытием:

Сам по себе полипропилен является экологически чистым продуктом. Особенно это важно для современных квартир, владельцы которых отдают предпочтение натуральным материалам в отделке своего жилища.

Полипропиленовое покрытие
во многом схоже с ПВХ и ламинированными покрытиями. Поверхность будет радовать глаз блестящей гладкостью, а сам полипропилен станет отличной защитой от царапин, сколов, других механических повреждений и повышенной влажности.

Помимо ДВП, межкомнатные двери изготавливают из массива дерева, стекла или полимеров, но такие варианты будут стоить гораздо дороже.

Каковы размеры дверного полотна комнаты?

Сегодня на рынке представлены двери российских и европейских производителей. Они отличаются размерами – от 55 до 90 см у отечественных производителей и от 60 до 90 см у зарубежных. Немного на первый взгляд, но для правильной установки важен каждый миллиметр. К счастью, большинство производителей стараются придерживаться стандартных рамок.

Есть три основных параметра, которые необходимо учитывать при выборе межкомнатной двери: высота, ширина и толщина.

Стандарт

Типовые размеры полотна укладываются в некоторые рамки, хотя для точного определения все же лучше провести индивидуальный замер во избежание ошибок и неточностей. В магазинах продается как полотно отдельно, так и вместе с коробом. Такие блоки, изготавливаемые на отечественных заводах, определяются по ГОСТу.

Несмотря на это, гораздо удобнее сразу все купить с обналичкой, чем потом заниматься сборкой пазла.

Стандартные размеры межкомнатных дверей:

Стандартная высота межкомнатных дверей 190 см, у европейских производителей иногда достигает 230 см.
Толщина — это параметр, при выборе которого допускается некоторая вольность. В основном это зависит от материала, из которого изготовлена ткань. Он способен придать проходу свой характер и массивность, но при этом его вес и стоимость неизбежно возрастут.
Допустимая ширина варьируется от 60 до 90 см, в зависимости от помещения и от того, установлена ли в нем двухстворчатая или одностворчатая модель. Например, в ванную лучше выбрать более узкий образец (минимум – 55 см), чтобы уменьшить проницаемость влаги. Однако слишком узкие проходы часто мешают установке в ванной стиральной машины и другого сантехнического оборудования.

Для больших двустворчатых, полуторных и раздвижных дверей на колесиках стандарт составляет от 100 до 180 см.

При покупке следует обращать внимание на производителя: как показывает практика, китайские двери не уступают по качеству отечественным и европейским производителям, но зачастую цена на них ниже.

Customized

Не всегда дверные проемы и пожелания потребителей соответствуют общепринятым стандартам. К сожалению, даже большой и разнообразный выбор на фабриках не всегда гарантирует легкий поиск нужного товара. Иногда клиент способен отказаться от желания приобрести что-то необычное, но бывает и так, что найти дверь необычного размера не прихоть, а необходимость. В некоторых случаях несоответствие между изделием и проемом (например, небольшие перепады по высоте или ширине) можно легко и достаточно легко исправить.

Например, это легко сделать, если отдельно приобретаемая панель больше установленной коробки.

В противном случае единственным выходом из ситуации будет изготовление индивидуального заказа. Цена такого образца будет выше заводского на 30-40%, но зато даст возможность приобрести дверь для своего дома, абсолютно уникальную и учитывающую все пожелания жильцов. .

Типовые размеры половинных и двойных моделей

Для больших проходов не всегда можно найти подходящее одностворчатое изделие, а иногда домовладельцу хочется разнообразить интерьер комнат и сделать что-то нестандартное.

Полуторная выкройка состоит из двух полотен разной ширины: широкого и узкого. Дополнительная узкая часть часто остается неподвижной, и используется только в том случае, если возникает необходимость занести или убрать из комнаты крупный предмет, например, диван или шкаф.

Такие конструкции имеют ряд преимуществ, главным из которых является возможность увеличения дверного проема, визуальное расширение пространства и их необычный, а потому свежий внешний вид.

Однако именно из-за их необычности перед покупкой стоит провести тщательный замер и при необходимости изготовить подходящее изделие на заказ.

Перед покупкой полуторных дверей необходимо тщательно измерить проход, в который они будут устанавливаться. Есть образцы стандартных размеров, но если проход слишком большой или слишком узкий, то створки изготавливаются на заказ.

Типовые размеры полотна: ширина 80-90 см (широкий) и 30 см (узкий) и высота — 200 см.

Не менее эффектно будут смотреться двухстворчатые модели
.
Данные конструкции способствуют увеличению проемов, придают помещениям некую аристократичность, а интерьеру — эффектность:
Ширина их створок в определенной степени индивидуальна и составляет в среднем от 1,2 до 1,5 м ( 600-750 см каждая створка).
Высота таких конструкций не отличается от типовой высоты обычных дверей и составляет от 2 до 2,3 м.
Для квартир с высокими потолками высоту проходов можно увеличить, установив над створками неподвижную вставку, которая станет стильным украшением интерьера.
Размеры коробки
При установке в дверной проем коробки необходимо руководствоваться теми же параметрами, что и в случае с полотном: шириной и высотой в первую очередь и, иногда, толщиной. Эти размеры, как правило, определяются соответствующими ГОСТами (например, ГОСТ 6629-88), но они распространяются не на все модели, особенно на продукцию зарубежного производства. Соотношение основных количеств коробки и полотна в см приведено в таблице ниже.
Коробка
Холст
Высота
Ширина
Высота
Ширина
207
67
200
60
207
77
200
70
207
87
200
80
207
97
200
90
207
127
200
120
Как видно из таблицы, общие размеры короба по сравнению с полотном увеличились на 70 см, т. к. между стеной и монтажной люлькой должны быть оставлены небольшие технические зазоры, которые впоследствии позволяют полотну свободно входить и выходить рама.
При этом толщина короба и стены, в которую он монтируется, должны быть одинаковыми, а вот ширина проема не может быть выше этого показателя. В противном случае коробка с габаритами больше толщины стенки не будет прочно закреплена.
В связи с вариативностью габаритов лучшим решением будет сразу приобрести полный комплект: белье, ящики и аксессуары.
Правильно установленные двери – это не только способ обособления помещений, но и прекрасный предмет интерьера, хорошо вписывающийся в общий стиль квартиры или коттеджа.
Как определить?
Перед покупкой или заказом изготовления межкомнатных дверей необходимо произвести замеры проходов. Если воспользоваться ГОСТом и другими стандартами, то можно узнать нужную толщину панели.
Но без тщательного замера всех параметров все же не обойтись, так как ГОСТ зачастую имеет дело с устаревшими параметрами, а современные производители, следуя тенденциям рынка, все чаще выпускают модели нестандартных размеров.
Важная деталь, о которой нельзя забывать: дверь, которая больше проема, можно уменьшить, а слишком маленькое изделие нельзя вставить в полагающееся на нее место.
Для того, чтобы замер показал правильные результаты, нужно следовать простому алгоритму:
Заранее демонтировать старое полотно и короб;
Очистить стены;
Проведите измерения по трем измерениям.
Вооружившись рулеткой и несложной формулой, любой сможет самостоятельно определить все три измерения.
Определение высоты
Итак, высота будет рассчитываться по простой формуле:
Высота полотна + толщина одной коробки + отступ от чистового пола для свободной работы (10 мм) + отступ от верха (3 мм) + отступ по монтажному шву (10 мм).
Эти расчеты не доставят особых хлопот даже неискушенному в ремонтных делах владельцу. Главное, оставаться внимательным и осторожным, и тщательно записывать все полученные замеры.
Если необходимо узнать значения для модели с нижней коробчатой балкой (порогом), то формулу следует немного преобразовать. Окончательный вариант будет выглядеть так:
Высота полотна + две толщины короба + монтажный зазор (10 мм) + отступ для свободной работы сверху (3 мм) + отступ для работы снизу (5 мм).
Важный совет: не пытайтесь искусственно уменьшить высоту проема, но допустимо ее увеличение, особенно для квартир и частных домов с высокими потолками.
Определение ширины
Для измерения ширины прохода необходимо произвести замеры в трех местах: внизу, вверху и посередине, и выбрать из трех результатов наименьший. Следует помнить, что исходные размеры всегда поддаются увеличению или уменьшению. В первом случае, если размер прибавки превышает 200 см, необходимо будет обеспечить проем дополнительными опорами; во втором допустимо будет ее сузить до 60-55 см.
При самостоятельном замере также не забывайте, что дверь должна не только плотно сидеть в дверном проеме. Она не должна загораживать доступ в соседние помещения и загромождать проходы.
Кроме того, необходимо учитывать материал, из которого будет изготовлено изделие. Некоторые материалы со временем могут набухать или наоборот – давать усадку, поэтому особое внимание следует уделить входу в ванную комнату и на кухню, где всегда повышены влажность и температура. В некоторых случаях будет разумнее решиться на расширение самого прохода и установку нестандартной модели, чтобы избежать проблем в будущем.
Определение толщины
Что касается толщины, то, как было сказано выше, главное, чтобы размеры коробки и стены совпадали, а значения этого параметра не должны были превышать толщину проема. Ориентировочная толщина для деревянных стен – 10 см, а для кирпичных – 7,5.
Подробнее о том, как правильно подобрать размер межкомнатной двери, смотрите в следующем видео.

Как выбрать номер?
Не каждая модель подходит для каждой комнаты. Необходимо учитывать множество различных факторов, начиная с того, что иногда размеры проходов в разные помещения по задумке архитектора отличаются незначительно, и заканчивая банальным назначением помещения.
Например, такой параметр, как ширина. Для ванной и туалета она варьируется от 55 до 60 см – узкий проем должен ограничивать проникновение влаги в жилые помещения. На самом деле, поскольку габариты современной техники, начиная от стиральных машин и заканчивая ваннами и душевыми кабинами, впечатляют, в некоторых случаях проход допускается увеличивать до 80 см.
Для кухни стандартным будет проход около 70 см, для жилых комнат около 80 см.
Важную роль при выборе той или иной модели в данном помещении играет материал, из которого она изготовлена:
Благодаря своей легкости конструкции из ПВХ лучше всего подходят для помещений, в которых часто возникают непосредственно травмоопасные ситуации связаны с дверями. Это кухня, где может скопиться много людей, и небрежно открытая створка может кого-то ударить; ванная и туалет, которые выходят прямо в коридор, увеличивая вероятность задеть проходящего человека; дети.
Стеклянная посуда весит значительно больше — до 25 кг. Они эффектно смотрятся, например, в гостиной, отделяя ее от пространства остального дома, а также хорошо вливаясь в интерьер кухни, отделяя ее от столовой.
Самыми сложными являются модели из дерева, модели которых лучше всего вписываются в атмосферу кабинета или библиотеки.
Что касается типовых многоэтажных домов, то в них для ускорения темпов строительства, начиная с «хрущевок», проемы сильно стандартизированы и во всех комнатах остаются одинаковыми. Если нет желания устраивать капитальный ремонт, то выходом могут стать образцы из ДВП и его аналогов.
Являются универсальным и наиболее бюджетным вариантом, который позволит владельцу полностью сохранить целостность интерьера квартиры.
Наибольшую свободу действий в плане выбора межкомнатных дверей имеют жители частного сектора. Для частного дома легко подобрать абсолютно уникальный дизайн изделий, не зависящий ни от каких стандартов и ГОСТов, вся конструкция будет полностью зависеть от личных предпочтений и фантазии жильцов.
Единственный недостаток: конструкции в этом случае придется делать на заказ и, соответственно, по более высокой цене.
Примеры и варианты
В гостиную лучше всего подойдут современные модели, изготовленные по специальному заказу. Как вариант будут интересные раздвижные двери, двустворчатые и полуторные двери.
Для спальни, как взрослой, так и детской, обычно выбирают непрозрачные глухие изделия, которые не пропускают в комнату свет из коридора и заглушают внешние звуки. Идеальной считается ситуация, при которой открытая дверь будет располагаться параллельно стене – это поможет сэкономить много места.
Обычно в спальнях не используют очень большие двери, но в некоторых случаях они становятся ярким декоративным элементом. Например, модель для спальни на мансарде, изготовленная на заказ и имеющая форму неправильной трапеции или эллипса. Это не только сделает комнату неповторимой, но и поможет сэкономить место, так как за счет своей неправильной формы , таких паттернов будет меньше, чем их более распространенных аналогов.
Еще один вариант — конструкция из одной или нескольких створок, вращающихся вокруг своей оси. Они могут занимать больше места, но впишутся в те помещения, в которых необходимо оставлять пространство возле стен свободным.
Еще один вид оформления интерьера: установка для разных помещений дверей, выполненных в одном дизайне. Они могут различаться по размеру, но могут быть выполнены из схожих материалов и в одной цветовой гамме. Это поможет сохранить стилистическую целостность дома.
Кроме того, двери, выполненные в светлых тонах, помимо своей основной функции, могут стать ярким декоративным элементом.
Массивные изделия из дерева прекрасно вписываются в дизайн офиса, придают ему характерную изысканность и ощущение старины. Наоборот, металл и стекло подходят для современных, выполненных в стиле модерн или хай-тек помещений.
Призрачная дверь открыта – наклейки LINE
Призрачная дверь открыта – наклейки LINE | ЛИНЕЙНЫЙ МАГАЗИН
Объявления |
Список желаний |
Войти
Призрачная дверь открыта
иоио
Приближается месяц призраков, дверь призрака открыта!Призраки, сестры и друзья — вкуснятина приходит в мир~
Мы собираем данные о покупках для отчетов о продажах создателям контента.
Отчеты о продажах включают дату покупки и страну или регион регистрации покупателя. Никакая идентифицирующая информация никогда не включается в отчеты.
Нажмите на наклейку для предварительного просмотра.
©ioio
Примечание Отчет
ЛИНИЯ Поделиться
Поделиться в Твиттере
расшарить на Фейсбук
Погоня за звездным бараном
Я горжусь своей овцой!
Немотивированный Купидон
Флирт с GEEK только тонкая линия
Узел дедушки Ху Ди
Блудная овца Без ограничений
Золотая одиночная собака xBROWN & FRIENDS
Пусть профессиональный призрак!
94 призрак 94 призрак!
Золотой воин
Слэп — собака
Профессиональная популяция призраков
Я слышал, что красная ткань очень красная?
Пилюля с цветком в виде головы Douding
Нет энергии Cudubit 2
Бесконечная побежденная жизнь толстой овцы
Жирные овцы хотят потратить деньги
Похожие наклейки
© Корпорация ЛАЙН
日本語
Английский
中文(繁體)
한국어
ภาษาไทย
Бахаса Индонезия
Португальский бразильский
{{имя}}
Выберите
2022 Rolls-Royce Ghost Обзор, цены и характеристики , бесконечная мощь двигателя V-12, высокий класс внутри и снаружи.
Lows Начальная цена выкупа King’а, внешняя видимость ухудшается из-за толстых стоек крыши, педаль тормоза шатается.
Вердикт Это может быть отправной точкой для бренда Rolls-Royce, но Ghost не предлагает опыт начального уровня.

Дрю Дориан
Обзор
Владение Rolls-Royce — это смелое заявление. Это означает, что вы не только богаты, но и не идете на компромиссы. Седан Ghost 2022 года соответствует идеалу бескомпромиссной роскоши и преподносит несколько сюрпризов. Он делит свою платформу с флагманским седаном Phantom и внедорожником Cullinan, что помогает ему обеспечивать непревзойденное качество езды, которое находится на одном уровне с лучшим, что может предложить бренд. Плавный и бесшумный двигатель V-12 обеспечивает, казалось бы, бесконечную мощность, а салон Ghost, отделанный только лучшей кожей, тканями, деревом и металлом, служит роскошным оазисом от суровых условий богатства и знаменитости.
, где этот автомобиль занимает
1
Bentley Flying Spur
, начиная с: 190 000 долл. США
2
Bentley Continental GT
, начиная с: 210 000 долл. Royce Ghost ОТ 343 000 долларов
5
Mercedes-Maybach S-Class
ОТ 185 000 долларов
6
Ferrari Roma
ОТ 226 570 долларов
Что нового для 2?
Модель Ghost представлена в варианте Black Badge для модели 2022 года с затемненной внешней отделкой, отполированным вручную и глянцевым лакокрасочным покрытием, внутренней отделкой из черного дерева и чуть более мощным двигателем 59.2-сильная версия 6,7-литрового двигателя V-12 и многое другое. Black Badge, как и все модели Rolls-Royce, легко настраивается, но его эксклюзивность означает, что стартовая цена намного выше, чем у стандартной модели.
Цены и выбор модели
Ghost
398 850 $
Ghost Black Badge
442 700 $
Несмотря на то, что Ghost является моделью начального уровня, Ghost по-прежнему будет недоступен большинству покупателей новых автомобилей. Список стандартного и дополнительного оборудования очень длинный, но Rolls-Royce предлагает, казалось бы, бесконечный список дополнительных функций и настроек, вопрос только в том, сколько вы готовы потратить.
Двигатель, трансмиссия и характеристики
Призрак оснащен 6,7-литровым двигателем V-12 мощностью 563 л.с., который используется совместно с внедорожником Cullinan; Модели Black Badge получают прибавку мощности до 592 л.с. Восьмиступенчатая автоматическая коробка передач справляется с переключением передач, а полный привод входит в стандартную комплектацию. Согласно Rolls-Royce, Ghost способен разогнаться до 60 миль в час всего за 4,6 секунды, и мы с нетерпением ждем возможности проверить это заявление на нашем тестовом треке. Rolls-Royce также может похвастаться тем, что новый Ghost предлагает более резкое поведение при вождении, чем предыдущая модель, указывая на систему управления всеми колесами и распределение веса 50/50 как свидетельство того, что удовольствие от вождения сыграло значительную роль в развитии автомобиля. Призрак обеспечивает несравненную езду благодаря своей стандартной адаптивной подвеске, в которой используется камера сканирования дороги, помогающая автомобилю предвидеть и компенсировать выбоины.
Подробнее о седане Ghost
Модель Rolls-Royce Ghost получает роскошную черную эмблему
Черная эмблема Rolls-Royce Ghost добавляет Dark Edge
Экономия топлива и расход топлива в реальном мире возврат 12 миль на галлон в городе и 19 миль на галлон на шоссе. Как только у нас будет шанс, мы проведем Призрака через
наш тест на экономию топлива на шоссе со скоростью 75 миль в час и обновите эту историю результатами. Для получения дополнительной информации об экономии топлива Ghost посетите веб-сайт EPA .
Интерьер, комфорт и груз
Как и салон любого Rolls-Royce, новый Ghost роскошен внутри: каждая поверхность, ручка, переключатель и рычаг изготовлены из качественных материалов. Пытаясь выделиться среди конкурентов, таких как Bentley Flying Spur и Mercedes-Benz S-класса , Rolls-Royce сделала все возможное. Подумайте о толстом ковре, мелкозернистой коже, акцентах из натурального дерева и металла и даже обивке потолка с крошечными встроенными светодиодами, имитирующими звездное небо. Освещенная вставка на приборной панели светится, когда водитель включает Ghost, добавляя атмосферу звездной ночи. Лучшее место в доме — сзади, где пассажиры получают такие предметы роскоши, как массажные сиденья, развлекательная система и огромное пространство для ног.
Разница между автомобилем и водителем
Объяснение нашего комплексного тестирования автомобилей
Почему мы тестируем: каждая цифра рассказывает историю с встроенной навигацией. Хотя это и не подтверждено, мы ожидаем, что он также включает в себя интерфейсы Apple CarPlay и Android Auto. Развлекательная система с двумя экранами для пассажиров задних сидений позволяет пассажирам настраивать радио, вводить пункты назначения в навигационную систему и многое другое. Rolls-Royce также поставляет стереосистему Bespoke с 18 динамиками мощностью 1300 Вт и диффузорами динамиков из магниевой керамики.
Как купить и обслуживать автомобиль
Как купить или взять в аренду новый автомобиль
Как купить подержанный автомобиль
Как ремонтировать, обслуживать и ухаживать за автомобилем
Функции безопасности и помощи водителю
Rolls-Royce предлагает множество функций помощи водителю в стандартной комплектации Ghost, включая адаптивный круиз-контроль и помощь в поддержании полосы движения. Для получения дополнительной информации о результатах краш-тестов Ghost посетите сайт Национальной администрации безопасности дорожного движения ( NHTSA ) и веб-сайты Страхового института безопасности дорожного движения ( IIHS ). Ключевые функции безопасности включают:
Стандартное автоматическое экстренное торможение с обнаружением пешеходов
Стандартное предупреждение о выезде с полосы движения с помощью системы удержания полосы движения
Стандартный адаптивный круиз-контроль
Гарантия и техническое обслуживание
Как и остальные модели Rolls-Royce модельного ряда Ghost поставляется с четырехлетней гарантией и пакетом обслуживания, срок действия которого не истекает при определенном ограничении пробега.
Ограниченная гарантия распространяется на четыре года или неограниченный пробег
Гарантия на трансмиссию распространяется на четыре года или неограниченный пробег
Бесплатное техническое обслуживание предоставляется на четыре года или неограниченный пробег
Технические характеристики
Технические характеристики Rolls-Roce 2 Черный значок
Тип автомобиля: переднемоторный, полноприводный, 4- или 5-местный, 4-дверный седан
ЦЕНА
База: 442 700 долл. США
ДВИГАТЕЛЬ
с двойным турбонаддувом и промежуточным охлаждением DOHC, 48-клапанный V-12, алюминиевый блок и головка, непосредственный впрыск топлива
Рабочий объем: 412 дюймов ³ , 6749 см ³
Мощность: 591 л.с. при 5250 об/мин
Крутящий момент: 664 фунт-фут при 1700 об/мин
ТРАНСМИССИЯ
8-ступенчатая автоматическая
РАЗМЕРЫ
Колесная база: 129,7 в
Длина: 218,8 дюйма
Ширина: 77,9 дюйма
Рост: 61,9 дюйма
Объем багажника: 18 футов ³
Снаряженная масса ( C/D ) 5500 фунтов
ХАРАКТЕРИСТИКИ ( C/D EST)
60 миль в час: 4,2 секунды
100 миль в час: 10,3 сек
Максимальная скорость: 155 миль в час
ЭКОНОМИЯ ТОПЛИВА EPA
Комбинированный режим/город/шоссе: 14/12/19 миль на галлон
Дополнительные характеристики и характеристики
Rolls-Royce
2023 Phantom
Starting at $460,000 est
C/D Rating
10/10
Rolls-Royce
2022 Cullinan
Starting at $351,250
C/D Rating
7. 5/10
Rolls-Royce
2022 Phantom
, начиная с 460 000 долл. США EST
C/D Rating
10/10
Rolls-Royce
2024 Rolls-Royce Spectre
Начиная с 350 000 долл. США
0004
2021 Dawn
Начиная с 359 250,250
C/D Рейтинг
9,5/10
Rolls-Royce
2021 Phantom
.
2021 Wraith
, начиная с 311 329 долл. США
C/D Rating
9/10
Rolls-Royce
2021 Cullinan
7,5.19.10049
C/D
2021 Ghost
, начиная с 314 400
C/D Rating
9,5/10
Rolls-Royce
2020 Dawn
$ 359,250
C/D Rating
9.5/10
C/D.
2020 Phantom
, начиная с 457 750 долл. США
C/D Rating
10/10
Rolls -Royce
2020 WRATH
$ 332000
C/D. Чтение ниже
Современные окна и двери | Marvin
Являясь частью коллекции Marvin Signature ^®, Modern сочетает в себе исключительный дизайн, производительность и удобство для клиентов, создавая линейку продуктов, которая соответствует строгим принципам и стандартам настоящей современной архитектуры. Инновационный материал из стекловолокна высокой плотности, лучшие тепловые характеристики, постоянная узкая линия обзора и модульная система — все это дополняет линейку продуктов Modern — цельный подход к современному дизайну.
Посмотрите видео
Посмотрите, как линия Modern потрясает как своим дизайном, так и технологией, позволяя вам взять лучшее из современного дизайна и создать чисто современную эстетику в еще большем масштабе.
Загрузить сейчас
Получить каталог
Узнайте больше о том, как линейка продуктов Modern соответствует принципам современной архитектуры.
Загрузить сейчас
Modern: инновации, вдохновленные вами
Наш материал из стекловолокна высокой плотности и запатентованная конструкция рамы обеспечивают непревзойденные тепловые характеристики и долговечность. Интегрированный канал Mull, структурная полость внутри рамы, позволяет добавить до 1/2 дюйма усиления без ущерба для обзора. Рамка углубления допускают возврат из гипсокартона, что упрощает интеграцию со стеной и обеспечивает постоянное раскрытие рамы.

A. Запатентованная конструкция рамы помогает поддерживать комфортную температуру в помещении
B. Интегрированный канал рамы сохраняет обзор и поддерживает структурные характеристики
Продукция Every Modern разработана в соответствии со строгими принципами и стандартами настоящей современной архитектуры с учетом каждой важной детали. Внутренняя отделка из матового алюминия, а также черные распорки и черный герметик сводят к минимуму визуальные отвлекающие факторы на раме и улучшают проникновение естественного света. Внутренние крышки полностью скрывают застежки и скрывают резиновые прокладки, помогая продуктам сохранять чистые и четкие края.
В быстро меняющемся мире чистые линии современной архитектуры дают передышку. С акцентом на простоту и большие стеклянные поверхности современный дизайн может способствовать более глубокой связи с окружающей средой, привнося в вашу повседневную жизнь ощущение благополучия.
Наши современные продукты предназначены для совместной визуальной работы в виде модульной системы. Последовательные профили продуктов позволяют легко и уверенно проектировать, а также поддерживать узкие линии обзора, которые составляют менее 3 дюймов, даже на шлифованных устройствах.
Доступны различные варианты обработки для получения больших сборок с сертифицированными характеристиками.
Мы считаем, что современные окна и двери должны работать в больших масштабах. Поэтому мы разработали новую прочную, долговечную и термически эффективную раму. Снаружи и внутри рама изготовлена из цельного куска стекловолокна высокой плотности и не требует дополнительных материалов для улучшения тепловых характеристик.
Modern был разработан с намерением, от продукта до процесса. Оптимальная упаковка сводит к минимуму повреждения при доставке, а информация о весе продукта передается от заказа до установки, чтобы помочь спланировать безопасное обращение. В каждой посылке содержится наш новый Job Box, который включает в себя все оборудование, необходимые элементы для установки и документацию в одном удобном месте. Все продукты разработаны с использованием готовых и предварительно сконфигурированных компонентов, что обеспечивает интуитивно понятную установку.
Windows в современной коллекции
Modern Awning
Modern Waving Push Out
Modern Capement
Modern Count Out
Modern Direct Glaze
Modern Direct Glaze
9005 595
Modern Direct Glaze
9005 9005 9005 9005
.
Многораздвижная дверь Modern
Распашная дверь Modern
Получить вдохновение
Узнайте, как окна и двери могут преобразить дом и породить новые дизайнерские идеи.
Также в коллекции Marvin Signature
Узнать больше
Marvin Ultimate
Двери Ultimate имеют внутреннюю деревянную отделку, а внешнюю отделку можно выбрать из дерева или алюминия.
Узнать больше
Узнать больше
Marvin Coastline
Оконные рамы и створки Coastline изготовлены из прочного экструдированного алюминия, не требующего особого ухода.
Подробнее
Посмотреть другие коллекции
Узнать больше
Marvin Elevate
^® Коллекция
Продукция Elevate обеспечивает идеальный баланс между непревзойденным стилем и непревзойденной производительностью. Теплые деревянные интерьеры могут быть отделаны на заводе, окрашены или окрашены, чтобы соответствовать широкому спектру архитектурных проектов. Внешний вид из стекловолокна обеспечивает прочность, долговечность и высокие тепловые свойства, которые превосходны в суровых климатических условиях.
Узнать больше
Узнать больше
Marvin Essential
^™ Коллекция
Коллекция Marvin Essential отличается четкими линиями, мощными характеристиками и оптимизированными опциями, что упрощает достижение дизайна и качества. Его прочные, долговечные экстерьеры и интерьеры из стекловолокна бросаются в глаза и практически не требуют обслуживания.
Узнать больше
Приступить к работе
Расскажите нам о своем проекте
Начинаете свой следующий проект или находитесь в стадии планирования? Местный эксперт Marvin может помочь вам изучить варианты и обсудить ваш проект. Свяжитесь с экспертом, чтобы получить консультацию по индивидуальному проекту уже сегодня.
Начало работы
ГОСТ двери: на что необходимо ориентироваться при изготовлении
При установке дверей необходимо придерживаться определенных норм ГОСТ Производя любой товар, производитель должен соблюдать определенные правила и стандарты. Ведь они гарантируют потребителю качество продукции. Это касается и окон, и дверей. Существуют определенные стандарты, которые определяются положениями ГОСТ и СНиП. Собственно, на эти нормы и должен ориентироваться производитель.
Содержание
1 Окна и двери жилых зданий: СНиП и ГОСТ
2 СНиП: двери и окна общественных зданий и стандарты ГОСТ
3 Маркировка ГОСТ: двери деревянные
4 Межкомнатные двери из МДФ: ГОСТ и ГОСТ
основные виды полотен
5 ГОСТ требования к дверям (видеообзор)
Окна и двери жилых зданий: СНиП и ГОСТ
При строительстве зданий, которые будут использоваться под жилые помещения, необходимо руководствоваться нормы СНиП, что расшифровывается как «Строительные нормы».
Основными документами на жилые дома, в том числе многоквартирные, являются СНиП 31-01-2003 и его «собрат» — СНиП 2.08.01-89, в которых изложены все основные требования к помещениям, в которых будут проживать люди, а также допустимые отклонения от норм конструкций.
Ознакомиться с нормами СНиП и ГОСТ на окна и двери жилых домов можно с помощью интернета
Что касается окон и балконных дверей, то они «отвечают» за ГОСТ 24699-81.
По нему двери можно разделить на:
Внутренние, деревянные для жилых домов;
Из дерева для производственных помещений;
Блоки дверные наружные для общественного или жилого фонда;
Стальная (металлическая) конструкция;
Пластик;
Защитный и пожаробезопасный.
В зависимости от механизма движения двери, расположенные внутри помещений, могут быть распашными, то есть открывающимися в любую сторону; маятниковые, позволяющие крылу распахиваться в обе стороны и скользящие, работающие за счет смещения в одну сторону.
Наружные двери жилого фонда регулируются ГОСТ 24698-81, в котором расписаны все основные моменты, касающиеся этих дверных створок. А для металлических и стальных дверей есть еще один документ — ГОСТ 31173-2003. Он регламентирует все условия, которые следует соблюдать при изготовлении таких дверных конструкций.
СНиП: двери и окна общественных зданий и стандарты ГОСТ
Контроль за строительством общественных зданий «берет на себя» СНиП 31-06-2009.
При установке дверей и окон в общественных зданиях следует руководствоваться ГОСТами и другими стандартами
Также, помимо установки окон и дверей, необходимо руководствоваться следующими указаниями:
ГОСТ 475-78 ( 1991) – двери деревянные и применяемые к ним общетехнические. условия;
ГОСТ 6629-88 — двери внутренние деревянные для зданий любого назначения;
ГОСТ 23166-99 – Тех. состояние оконных блоков;
ГОСТ 24698-81 — Двери наружные деревянные для зданий любого назначения;
ГОСТ 24699-81 — окна и двери балконов деревянные для всех зданий;
ГОСТ 23344-78 (1995) – окна стальные;
ГОСТ 24700-99 — блоки оконные деревянные;
ГОСТ 27936-88 (1996 г. ) — двери балконные и окна деревянно-алюминиевые, предназначенные для общественных учреждений;
ГОСТ 30674-99 — Блоки оконные пластиковые.
Учитывая все эти нормы, следует серьезно подходить к установке окон и дверей в любом месте, вне зависимости от их назначения.
Маркировка ГОСТ: двери деревянные
Стандарты дверных полотен из дерева определяются ГОСТ 475-78. Это положение описывает общие правила, по которым должны изготавливаться дверные деревянные конструкции. Причем эти стандарты касаются как дверей для жилых помещений, так и для общественных зданий.
По своему назначению согласно ГОСТ двери подразделяются на внутренние, наружные, специального назначения (например, противопожарные), двери – крышные и технические помещения, а также люки для доступа на чердаки и в подвалы.
Двери внутренние «контрольные» ГОСТ 6629-88. При этом его действие не распространяется на дверные полотна специального назначения и двери из ценных пород дерева.
Изучая ГОСТ, о маркировке и обозначениях дверей можно узнать на чертежах
Маркировка внутренних деревянных конструкций, по ГОСТу выглядит так:
О – дверь с остеклением;
К – полотно, имеющее качающуюся створку;
Д – конструкция с глухим полотном;
У – усиленная конструкция, способная выполнять функции входной двери в многоквартирных домах.
Также в маркировке должен быть указан номер ГОСТ, которым руководствовались в процессе производства полотна. Если дверь состоит из двух створок с разной шириной полотна, то также указывается размер створок.
Внимательно изучив маркировку, можно понять размеры или тип конструкции двери. Например, дверной блок обозначается буквой «Д», просто полотно — «П».
Что касается дверей наружных деревянных, то они регламентируются ГОСТ 24698-81. По его словам, маркировка наружных дверей следующая:
Н – тамбурные и входные двери;
Л – люки и смотровые колодцы;
С – официальный.
Кстати, в одной модели двери нельзя использовать разные породы дерева. Материал коробки должен быть идентичен материалу дверного полотна. Это, во-первых, красиво выглядит, а во-вторых – гарантирует нормальное функционирование двери.
Двери межкомнатные межкомнатные из МДФ: ГОСТ и основные виды полотен
Двери межкомнатные внутренние, как и наружные, регламентируются ГОСТ. На эти дверные полотна основным документом является ГОСТ 6629-88. В нем описаны все технические условия и правила, которые необходимо соблюдать при установке таких дверей.
Помимо основного стандарта существуют и другие документы:
ГОСТ 24698-81 – в нем можно посмотреть все основные виды, параметры и конструкции деревянных полотен;
ГОСТ 475-78 – «рассказывает» об общих требованиях, предъявляемых к дверям;
ГОСТ 6629-88 – определяет основные размеры и способы крепления межкомнатных дверей.
По ГОСТ 475-78 полотна межкомнатных дверей могут быть:
Рамы – со стеклом или глухими филенками;
Щиток – с разными видами наполнения;
С порогами или без них;
Определенное производство, например, с фрамугами.
Стандарты ГОСТ также регламентируют установку межкомнатных дверей из МДФ
Стеклянные вставки «контролируются» ГОСТ 24698-81, в котором указано, какие они должны быть по размерам, чтобы быть безопасными и прочными.
Декоративная отделка дверей регламентируется такими документами:
ГОСТ 8904 – специализируется на ДСП, ДВП и МДФ;
ГОСТ 2977 – «рассказывает» о шпоне;
ГОСТ 29944 – дверцы дверные с пластиковым покрытием;
ГОСТ 9590 — спец на ламинированные изделия.
Отдельно следует рассказать о ГОСТ 8904-81. С его помощью можно узнать о видах облицовочных плит и их конструкции.
Непосредственно МДФ состоит из древесно-волокнистой основы и лакокрасочного покрытия. По внешнему виду эти пластины могут быть однотонными или иметь декоративный печатный рисунок. Внешняя поверхность покрыта глянцем, а может быть и просто матовым.
По своей конструкции МДФ может быть гладким, перфорированным или с поверхностью в виде коробки или полосы.
Требования ГОСТ к дверям (видеообзор)
Занимаясь производством окон и дверей для общественных или жилых помещений, производители должны учитывать все требования к этому процессу. Ведь это гарантия качества выпускаемого продукта. Принимая товар, покупатель должен обратить внимание на имеющиеся маркировки и штампы, которые «расскажут» ему о том, насколько товар соответствует действующим стандартам.
Что такое призрачные ключи? — Клинки в темноте
Steve_the_Lurk 17 апреля 2022 г., 21:23
#1
Мне было интересно узнать о призрачных ключах и о том, как люди использовали их в своих играх.
Нужно ли настроиться на призрачный ключ, прежде чем вы сможете его использовать? Открывает ли он много дверей в призрачном поле или только одну? Как он открывает эти двери?
У меня есть идея для кампании, которую я надеюсь начать: ключи-призраки — это обычные ключи, но очень старые — настолько старые, что двери, которые они когда-то открывали, исчезли из реального мира, но могут все еще существовать в призраке. поле. Так что каждый ключ может открыть только одну конкретную дверь. Настройка на ключ может помочь вам отследить, какую дверь он открывает: может быть, ключ тянет вас к двери или светится ярче, когда вы приближаетесь.
Где-то в Чартерхолле есть магазин. Передняя часть посвящена всевозможным «антиквариатам» — или, по крайней мере, подержанной мебели, собранной отовсюду, где владелец может ее найти. Но если вы знаете пароль, вы можете получить доступ к задней комнате, где можно найти ключи всех форм, размеров и материалов — полные ящики с бархатной подкладкой. Некоторые из них продаются с указанием местоположения дверей, которые они открывают. Многие другие просто продаются как есть — может быть, вы найдете полезный, а если нет, владелец часто выкупит ключ, если вы нашли то, что он открывает. Некоторые говорят, что в магазине есть еще одна комната, где продаются ключи, открывающие двери в самые потаенные локации.
Вы можете попытаться получить актив здесь, при этом бросок определяет, насколько полезным будет дверной проем, который вы можете использовать — шкаф для метел в целевом месте будет предметом низкого уровня, подходящим для того, чтобы спрятаться на несколько мгновений, но не более того. Входная дверь может быть более высокого уровня, предоставляя вам секретный доступ к сцене снаружи, а результат очень высокого уровня может быть ключом к кабинету или сейфу. Или, может быть, вы могли бы получить набор отмычек (каламбур не предназначен!), Которые открывают все двери в доме.
Владелец магазина считается заместителем поставщика Странного. Чтобы потворствовать своему пороку здесь, можно потратить несколько часов на настройку клавиш, чтобы попытаться отследить их местонахождение в призрачном поле. Чрезмерное увлечение может означать, что вы застряли где-то в призрачном поле или привлекли внимание чего-то там. Или, возможно, этот ключ ведет вас туда, куда вам действительно не следовало идти… и могущественный владелец очень расстроится, если узнает об этом.
Такое ощущение, что здесь много потенциальных сюжетных зацепок — как вы думаете?
5 отметок «Нравится»
SymbolicCity (Символический город) 18 апреля 2022 г. , 00:16
#2
Это блестящее развитие идеи, которая довольно поверхностно освещена в тексте. Мне нравится идея с ключами, соответствующими выведенным из эксплуатации дверям, когда персонажи должны отследить место, которое раньше занимала дверь. Это дает вам немного больше возможностей для игры. Я мог видеть, как Шепчущиеся и Гончие работают вместе, Настраиваются и Охотятся, чтобы найти призрачную замочную скважину, парящую в воздухе. Я бы определенно побежал с этим, если бы я был на вашем месте.
Мои игроки использовали ключ-призрак, чтобы пробить стену молний во время экскурсии в Затерянный район несколько сессий назад, но они как бы подкинули мне эту идею, так что у меня не было средств, чтобы превратить ее во что-то классное. . По сути, у меня была их настройка на Шепот для успеха, с риском привлечь внимание Духовных Стражей или призраков в качестве потенциального последствия. Сносно, но не так интересно, как то, что вы состряпали.
1 Нравится
Эрих (ОШИБКА) 18 апреля 2022 г., 4:48
#3
В нашей таблице ключи-призраки рассматриваются как «отмычки» для дверей, найденных в поле-призраке. Тем не менее, мне нравится ваша идея, и в будущей кампании я хочу объединить ее с расстановкой «Плохое начало», описанной в своде правил (стр. 231).
Очень нравится!
1 Нравится
JokicSerbianMobBoss
26 апреля 2022 г., 6:19являюсь #4
Мне нравится ваше обрамление клавиш как элемент возможного странного, потому что кажется, что оно идеально сочетается с эстетикой Даскволла. Я думаю, что эту концепцию можно использовать либо для того, чтобы подчеркнуть, что и мастер, и шепот, возможно, могут достичь аналогичного результата в своих соответствующих областях знаний, или сделать один и тот же объект с помощью совершенно другого процесса. Надеюсь, вы не возражаете, но я планирую использовать вашего поставщика странностей в игре, которую я планирую.
1 Нравится
Steve_the_Lurk 26 апреля 2022 г., 10:52
#5
Я бы не разместил его здесь, если бы не хотел, чтобы им пользовались другие люди!
У меня были еще мысли, но я напишу их позже, когда у меня будет больше времени.
Арлевейн
2 мая 2022 г. , 20:59 #6
Очень хорошая концепция!
Я разработал другую точку зрения, основанную на том факте, что спектральное поле не является однородным пространством-временем, а имеет «сжатия», области, где оно течет более плотно. Если такая область сжатия еще больше уплотняется (путем вмешательства могущественных сущностей, настройки, и т. д. и т. д.), создается своего рода червоточина, которую можно использовать для соединения разных мест или разных временных областей внутри или без поля. Побочными продуктами таких уплотнений являются ключи-призраки, поэтому их можно использовать для «доступа» или «вызова» таких червоточин.
Но мне нравится сама идея, что ключи-призраки на самом деле являются базовыми ключами, связанными с прошлым, и их нужно настроить, чтобы найти соответствующий замок, поскольку они являются частью самого поля-призрака.
Спасибо за вдохновение, возможно, я бы включил что-то подобное в игру — может быть, клавиши, которые нужно настроить для активации.
Steve_the_Lurk 22 мая 2022 г., 12:18
#7
Я обдумывал свою первоначальную идею магазина, и мне было интересно, кто будет владельцем магазина и как они пришли к такому бизнесу. Вот что я придумал. Сначала запись, которая может появиться в разных местах основной книги, а затем в следующем посте некоторые более глубокие идеи.
Персонаж Контакт/Соперник
Варин, владелец магазина. Возможно, кто-то сможет дать вам то, что вам нужно, когда вы этого хотите — по цене. Или еще забор, который отказался рассказать вам, как он получил ваш самый ценный предмет?
Заместитель поставщика — Странный
Варин Дьюар. Престарелый владелец магазина Dewar’s Curiosities в Чартерхолле.
Чартерхолл — Достопримечательности
Любопытство Дьюара. Магазин, расположенный ниже уровня улицы на Баритон-уэй, где можно найти все виды товаров, от подержанной (или двадцатой) мебели до редких произведений искусства и последних (и довольно непристойных) романов, предположительно ввезенных контрабандой из Ирувии. Иногда клиенты небрежно оставляют комментарии о том, что они ищут, а затем, при повторном посещении через неделю, находят именно те товары, которые им нужны, часто по цене, почти такой же высокой, как они могут себе позволить. Ходят также слухи, что Дьюар может снабжать и другими предметами тайной ценности, но только тем, кто знает пароль.
Чартерхолл — Нотабли
Варин Дьюар. Никто не может вспомнить время, когда Варин Дьюар не был владельцем Dewar’s Curiosities. У него есть контакты на всех уровнях общества, хотя немногие из высших слоев признаются, что знают его. Тем не менее, они посылают к нему своих слуг, когда им нужен определенный предмет и нет другого способа получить его. (Пожилой, проницательный, терпеливый)
Steve_the_Lurk
22 мая 2022 г., 12:55 #8
Вот мои дальнейшие мысли и идеи — как всегда, если что-то вас вдохновляет, пожалуйста, не стесняйтесь использовать это в своих приключениях.
Первое, о чем я подумал, это откуда у Варина изначально запас ключей-призраков. Я решил, что он очень стар, и сам давно добыл великое множество ключей — еще в те времена, когда были именно ключей, а не призрачных ключей . Это наводило на мысль, что он был вампиром, который в юности был вором. Таким образом, у него были связи с преступным миром, которые он мог бы сохранить и после того, как отошел от негодяев, уже не воровать вещи сам, а скупать их для других людей.
На протяжении всей своей преступной жизни он хранил украденные ключи в качестве трофеев, хотя не мог вспомнить, какие замки открывала половина из них. В конце концов он обнаружил, что они могут найти другое применение спустя долгое время после того, как их сочли бесполезными. И поэтому он начал продавать их мошенникам, желающим получить доступ к призрачному полю, и нанимать других для отслеживания мест, откуда взялись ключи.
Что касается того, как и почему он стал вампиром… Мне нравится идея, что он не очень-то хотел жить вечно, но у него была какая-то цель, которую он не мог достичь в жизни. Когда он понял, что у него осталось недостаточно времени, он предпринял шаг, отделив свой дух от тела, а затем снова завладев им (он не хотел, чтобы кто-то еще умер, чтобы оставить ему пустой труп для заполнения) . С тех пор он использовал свои старые воровские навыки в сочетании со своим запасом ключей-призраков, чтобы получить доступ к домам людей, чтобы питаться ими ночью. Он не любит этого делать, но это необходимо, пока он не преуспеет в своих поисках.
Что же касается этого квеста, я думаю, что у него ожесточенное — и совершенно одностороннее — соперничество с лордом Скерлоком, который почти ничего не знает о существовании Варина. Сам Варин почти забыл причину, но жажда мести остается всепоглощающей.
Его травмы будут холодными, мягкими, одержимыми и, вероятно, параноидальными. Его нарекания дремлют и связаны.
бонкидог (Брайан Дженкинс) 10 июня 2022 г. , 3:13
#9
Здания-призраки напоминают Фонд.
Steve_the_Lurk 11 июня 2022 г., 11:13
#10
Что такое Фонд? Я могу думать только о сериале Азимова, в котором определенно нет призраков (за исключением голограмм Хари Селдона).
1066 г. н.э. (Бен Морган) 11 июня 2022 г., 14:27
#11
Есть масонская фракция строителей и архитекторов. Если вы им не нравитесь, вы в конечном итоге будете погребены под краеугольным камнем.
Steve_the_Lurk 11 июня 2022 г.

РубрикаРазное

Коробка		Холст
Высота	Ширина	Высота	Ширина
207	67	200	60
207	77	200	70
207	87	200	80
207	97	200	90
207	127	200	120
