Как смонтировать саморегулирующийся нагревательный кабель на трубопровод?
В данной статье изложены основные правила и рекомендации по монтажу саморегулирующегося нагревательного кабеля на трубопроводах.
Подготовка к монтажу
Перед монтажом необходимо измерять сопротивление изоляции нагревательного кабеля – измеренная величина должна составлять не менее 20 МОм. Рекомендуемое напряжения для испытания – 1500 В DC, минимальное испытательное напряжение 500 В DC.
Следующим шагом является подготовка трубопроводов к укладке кабеля. Предварительно окрашенные или лакированные трубы должны полностью высохнуть. Для полного высыхания необходимо 3 недели. Все острые края и неровности должны быть устранены, поскольку могут повредить нагревательный кабель. Обогреваемая поверхность должна быть чистой и сухой.
Работа с саморегулирующимся кабелем
При укладке кабеля нельзя превышать минимальный радиус изгиба 25 мм.
Запрещено механическое воздействие и чрезмерное натяжение на кабель при сматывании и разматывании во время транспортировки и монтажа.
Концы греющего кабеля должны быть надежно защищены от воздействия влаги.
При разматывании с катушки нагревательный кабель необходимо тянуть по прямой.
Монтаж нагревательного кабеля
Наиболее удобным и корректным способом монтажа нагревательного кабеля является продольная укладка вдоль трубопровода в одну или несколько “ниток”.
Путем хорошего прилегания достигается хорошая теплопередача от нагревательного кабеля к трубопроводу. Если необходимо – сократить шаг крепления.
Отрезать нагревательную секцию необходимо после того, как он будет уложен на трубопровод и закреплен. Концы секции защитить от влаги – заклеить самоклеющейся лентой или присоединить концевую заделку.
Для установки соединительных муфт и концевых заделок на каждой нагревательной секции необходимо предусмотреть по 500 мм.
Крепление
Для крепления нагревательного кабеля используется клейкая лента:
- стекловолоконная для высокотемпературного кабеля ELSR-H;
- тканевая для среднетемпературного кабеля ELSR-LS, ELSR-N.
Шаг крепления клейкой лентой составляет 200 – 250 мм.
Запрещено использовать теплоизоляцию из ПВХ или ленту клейкую, которая содержить поливинилхлорид или винилхлорид.
После монтажа нагревательный кабель по всей длине должен быть проклеен самоклеющейся алюминиевой лентой для улучшения теплообмена.
РИСУНОК
Пластмассовые трубопроводы перед монтажом кабеля следует покрыть по всей площади алюминиевой фольгой для эффективного распределения тепла, поверх кабеля также наклеить ленту алюминиевую. Нагревательный кабель будет находиться в средине алюминиевой ленты.
Способы прокладки кабеля
Кабель, монтирующийся вдоль трубопровода, должен быть уложен в соответствующих точках на циферблате “4 часа 30 минут” и “7 часов 30 минут”.
Кабель нельзя монтировать в самой низшей точке на горизонтальных трубопроводах. Также на таких трубах не допускается прокладка нагревательной ленты в верхней точке окружности, поскольку кабель может быть поврежден механически, а процесс распределения тепла наименее эффективный.

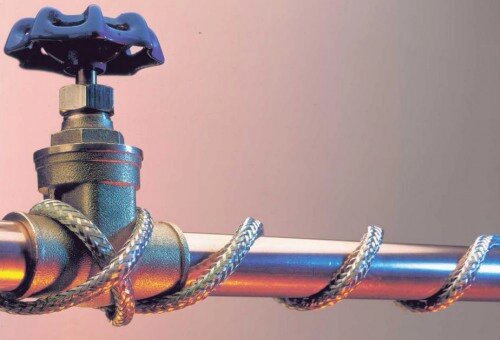

Монтаж на задвижках, фланцах, опорах, насосах
На арматуре, фланцах опорах, насосах, имеющихся на трубопроводе, возникают дополнительные теплопотери, которые, для поддержания требуемой температуры продукта, необходимо компенсировать. Также вся арматура должна быть доступна для обслуживания и проведения ремонтных работ.
Решить эти задачи можно путем укладки на оборудование дополнительного количества кабеля в виде петли.

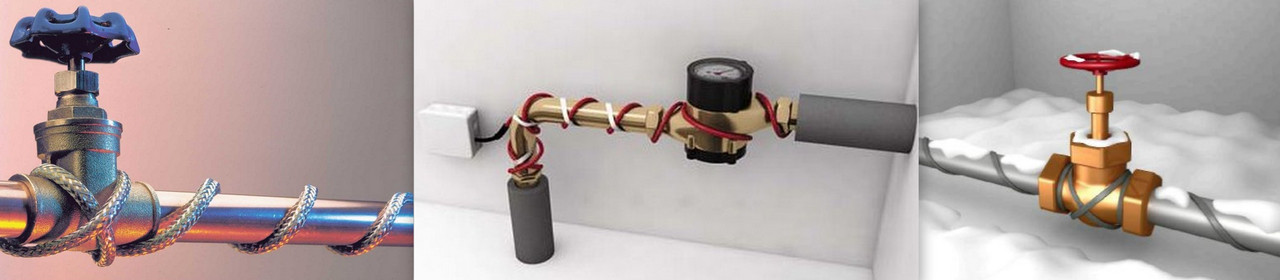

Основные способы прокладки нагревательного кабеля представлены на рисунках ниже:
Аксессуары системы электрического кабельного обогрева
Для монтажа системы электрообогрева в целом необходимы следующие элементы:
- Соединительные и концевые муфты;
- Распределительные клеммные коробки;
- Силовой кабель для подвода электрического питания;
- Крепежные аксессуары;
- Устройства для прохода через теплоизоляцию;
- Приборы для контроля температуры;
- Таблички “Внимание электрообогрев”.
Дополнительные предписания
Соединительная муфта и концевая заделка должны быть смонтированы перед подключением к источнику питания.
Распределительные коробки следует установить в легкодоступном месте для удобства обслуживания.
После проведения монтажа кабеля, перед началом укладки тепловой изоляции, должно быть измеряно сопротивления изоляции каждого нагревательного контура.
Греющий кабель: монтаж своими руками.
Решили сделать обогрев трубы своими руками, защитить водопровод от замерзания? Для этого необходимо знать методику и нюансы, поскольку некачественный монтаж может привести к выходу из строя всей системы электрического обогрева, короткому замыканию, повреждению электричеством, пожару. Поэтому монтаж нагревательного кабеля на трубе следует проводить с применением техники личной и пожарной безопасности.
Советы по монтажу обогревающего кабеля
Правильно произведенный монтаж обогрева трубы позволит эффективно и долго работать всей системе.
При монтаже следует учесть некоторые моменты: нельзя сгибать и протягивать через острые края греющий кабель; избегайте любых повреждений кабеля. Установку кабеля эффективней производить вдоль трубы (экономит время, предотвращение повреждения кабеля пи теплоизоляционных работах). Но и здесь есть нюансы:
- Избегайте прокладывать кабель по крайне верхней и нижней точке горизонтально расположенной трубы, этим Вы избежите случайные механические повреждения кабеля;
- Термодатчик не следует устанавливать вблизи греющего кабеля;
- Крепите греющий кабель алюминиевой лентой с шагом не менее 20 см., а для лучшего теплообмена покройте кабель алюминиевой клейкой лентой.
Если Вы используете трубы из пластика или других синтетических материалов, следует покрыть их алюминиевой лентой под греющим кабелем или под ним и сверху него. Вот лишь некоторые нюансы самостоятельного монтажа греющего кабеля на трубе, так же порой есть необходимость обогрева внутри трубы, о нем читайте здесь.
Советы по подбору кабеля
Подбор греющего кабеля и комплектующих к нему. Для подбора кабеля нужно знать некоторые параметры: расчетные потери тепла кабеля, максимальная рабочая температура, максимально допустимая температура окружающей среды, длина и температурный класс кабеля.
На сегодняшний день существует три вида греющих кабелей: резистивный, резистивный зональный, саморегулирующийся. Зная специфику работы этих кабелей, можно спроектировать всю систему, но следует учесть, что резистивные кабели, хоть и стоят недорого, имеют свой минус. При их использовании в неоднородной температурной среде высока вероятность локального перегрева кабеля и выхода из строя всей системы. К тому же этот вид кабелей выпускается стандартной длины, что ограничивает выбор. Произвольно обрезать такой кабель нельзя.

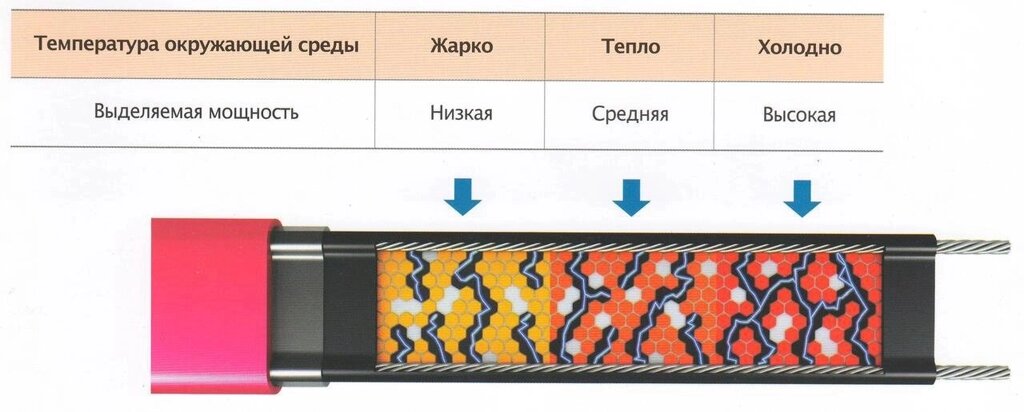

Эффективно использовать на трубе саморегулирующийся кабель (не перегревается, нарезка необходимой длинны, простота монтажа).
В бытовом применении такой кабель используется без термостатов и сложных систем управления. Советы по муфтированию смотрите в инструкции.
Однако, при проектировании обогрева на коммерческих объектах и промышленных трубопроводах следует использовать термостаты и шкафы управления. Это позволит сэкономить на электроэнергии, гарантирует надежную и безопасную работу всей системы в любое время года.
Рекомендуем греющий кабель для труб:
Установка нагревательного кабеля — Инспекции дома Structure Tech
Это гостевая запись в блоге Стива Кула из Radiant Solutions Company. Часть 3 из 3.
Добро пожаловать в заключительную часть моей серии статей о предотвращении образования наледи и нагревательных кабелях. В первой части «Нужно ли устанавливать нагревательные кабели для предотвращения образования наледи?» я обсуждал наиболее распространенные решения, используемые для предотвращения образования наледи. Во второй части «Не все нагревательные кабели одинаковы», я подробно изучил тему типов нагревательных кабелей.
Сегодня я расскажу, как лучше всего использовать нагревательные кабели в вашем доме, чтобы предотвратить повреждение от ледяных дамб.
Ледяные запруды чаще всего располагаются на самом нижнем краю крыши, обычно называемом «карнизом». Их также можно найти в других, более скрытых местах, таких как световые люки и слуховые окна с низким уклоном. По большей части, большинство работ по монтажу тепловых кабелей связаны с обработкой карнизов и желобов. Прокладка кабеля по характерной «зигзагообразной» схеме вдоль карнизов участков, склонных к образованию наледи, устранит протечки из наледи за счет таяния дорожек через снег и лед, дав воде возможность покинуть крышу.
Водосточные желоба и ледяные плотины Говоря о водосточных желобах, мне нужно немедленно кое-что прояснить. Желоба не имеют НИЧЕГО общего с образованием или тяжестью ледяных заторов. Обратите внимание на приведенную выше иллюстрацию, что происхождение утечек, вызванных типичной ледяной запрудой, не меняется независимо от того, есть желоба или нет.
Проще говоря, если в вашем доме есть плохие ледяные запруды и у вас есть желоба, удаление этих желобов окажет ноль влияние на серьезность этих ледяных дамб.
Я знаю, потому что несколько раз видел, как это предпринимали отчаявшиеся домовладельцы. Более того, домовладельцы часто заблуждаются, думая, что установка в желоба термокабеля поможет только . Он не будет. Да, разумно положить нагревательную ленту в желоба, чтобы помочь воде уйти с крыши и от фундамента. Нет, установка кабеля в желоба сама по себе не предотвратит повреждение вашего дома в случае появления ледяных дамб.
Как определить, что вам нужно для системы обогрева крыши и водосточных желобов Самый простой способ определить детали, необходимые для вашей системы нагревательного кабеля, — ввести несколько основных сведений в онлайн-калькулятор нагревательного кабеля. Измерьте длину и глубину карниза. Если у вас есть водосточные желоба и долины, укажите и эту информацию.
Никаких специальных навыков или знаний не требуется; просто ответьте на несколько основных вопросов. Калькулятор нагревательной ленты сразу же сообщит вам необходимую длину кабеля, а также необходимое количество зажимов для нагревательного кабеля на крыше. Это так просто. Вы можете использовать эту информацию для покупки любой понравившейся саморегулирующейся системы нагревательного кабеля.
Как я подробно описал во второй части моей серии статей по предотвращению образования наледи, существует только два класса нагревательных кабелей, которые можно использовать для предотвращения образования наледи: Постоянная мощность ( Продается под торговыми марками EasyHeat, Frost King, King и Prime) или Саморегулирующийся (продается под торговыми марками Heat Tape Pro, Raychem и Thermon). Мы устанавливаем только Heat Tape Pro, но Raychem Winterguard — еще один превосходный саморегулирующийся нагревательный кабель, который наши установщики использовали в прошлом.
В значительной степени не имеет значения, какую кабельную систему вы используете, если она саморегулирующаяся и сделана уважаемой компанией. Ограничения систем с постоянной мощностью намного перевешивают их единственное преимущество — низкие цены.
Тип зажима, который вы будете использовать для системы защиты от обледенения крыши и водосточных желобов, зависит от материала крыши вашего дома. Подавляющее большинство тепловых кабелей укладывается на стандартную битумную черепицу, что упрощает выбор зажима для крыши. Grip Clip — это зажим, который мы используем для всех наших установок, потому что он устраняет необходимость забивать гвозди или винты через вашу кровельную систему. Он также устанавливается примерно за три секунды без использования инструментов. Мы по-прежнему используем традиционные гвоздевые зажимы для монтажа термокабеля на резиновых и металлических кровлях. Установщики наносят каплю клея на заднюю часть каждого зажима, прежде чем закрепить его гвоздем или шурупом.
Мы позволяем клеям полностью высохнуть перед установкой нагревательного кабеля, процесс, который может занять несколько дней или недель в зависимости от таких переменных, как материал крыши и температура наружного воздуха.
Греющий кабель может быть установлен при любой температуре, но, как правило, проще при температуре 30 градусов и выше. Когда у вас есть кабель и зажимы, пора засучить рукава и приступить к работе. Инструменты, необходимые для обычной установки, довольно просты: шпатель и лестница. Пояс для инструментов удобен, чтобы ваши зажимы на крыше всегда были под рукой. Производители предоставляют руководства по установке, в которых процесс описывается более подробно, но вот краткое изложение:
1. Визуализируйте расположение нагревательного кабеля: кабель должен быть установлен зигзагом вдоль всех карнизов, которые вы хотите защитить. Если у вас есть водосточные желоба, они должны проходить по желобам, чтобы вода могла стекать.
2. Источник питания. Если ваш источник питания расположен близко к земле, запланируйте прокладку нагревательного кабеля либо вверх по водосточной трубе, либо вверх по боковой стене вашего дома. В последнем случае вы можете использовать стандартные скобы для проводов из любого хозяйственного магазина, чтобы аккуратно прикрепить кабель к стене. В противном случае ваш кабель будет проходить вверх по водосточной трубе, чтобы обеспечить путь для воды, которая стекает с вашей крыши.
3. С помощью тротуарного мела слегка отметьте места крепления зажимов на крыше перед установкой. Этот дополнительный шаг поможет решить такие проблемы, как расстояние между клипсами, прежде чем вы решите установить клипсы и нагревательный кабель. Расстояние между клипами часто сжимается вблизи впадин, и это совершенно нормально.
4. Установите зажимы на расстоянии примерно 24 дюйма друг от друга в нижней и верхней части зигзагообразного узора. Вы можете установить зажимы Grip Clips на боковой стороне гонта по мере необходимости, чтобы разместить кабель, который должен проходить вертикально вверх по крыше.
Высота вашего рисунка — насколько высоко по крыше будет проходить нагревательный кабель — определяется глубиной ваших карнизов. Эмпирическое правило заключается в том, что нагревательный кабель должен выходить примерно на 6 дюймов за пределы наружной стены ниже. Например, если ваши карнизы имеют глубину 12 дюймов, вам понадобится рисунок нагревательного кабеля на 18 дюймов вверх по крыше.
5. Если у вас есть впадина, проложите кабель не менее чем на 6 футов вверх и обратно в впадину. Используйте зажимы Grip Clips, установленные сбоку на черепице в ендове, чтобы зафиксировать нагревательный кабель в ендове.
6. Протяните кабель во дворе, чтобы избежать перекручивания. Это сделает установку более плавной. Протягивайте нагревательный кабель от зажима к зажиму, натягивая кабель достаточно туго, чтобы поддерживать чистый и аккуратный рисунок на крыше. Зажмите кабель в «колыбели» зажима нагревательного кабеля. Не натягивайте кабель между зажимами, так как это создаст ненужную нагрузку на систему.
7. Жестких правил установки саморегулирующегося нагревательного кабеля в желобах немного. Нет необходимости крепить кабель к самому желобу, потому что он выполнит свою работу, даже если просто проложить его по дну желоба. Одно важное замечание: вы должны использовать вешалку для водосточной трубы всякий раз, когда кабель опускается в водосточную трубу. Это обеспечит защиту кабеля от повреждений острыми кромками и винтами.
Греющий кабель для металлических крыш Каждую неделю мы получаем много запросов на установку нагревательного кабеля на металлических крышах. Тепловой кабель на металлических кровлях со стоячим фальцем, гофрированных металлических кровлях и металлических кровлях с резьбой требует несколько разных подходов. К прокладке нагревательного кабеля на металлических крышах применяются те же основные правила, что и к стандартным крышам из битумной черепицы (т. е. расположение кабеля, расположение зажимов и т. д.). Основное различие заключается в типе кровельного зажима и способе его установки.
Монтажники по всей стране уже много лет используют один и тот же метод прокладки нагревательного кабеля на металлических крышах. В частности, они используют традиционные кровельные зажимы с гвоздями с комбинацией клея и винтов, чтобы обеспечить точки крепления для системы нагревательного кабеля. Разрешается использовать винты с прокладкой для крепления этих зажимов непосредственно к металлу, как показано в приведенном выше PDF-файле со ссылкой выше, когда система крыши уже имеет открытые винты. Все эти методы немного сыроваты, поэтому в настоящее время мы разрабатываем несколько интересных новых решений для крепления теплового кабеля к металлическим крышам (ожидается в начале 2020 года!).
Резюме Тепловые кабели имеют сомнительную репутацию в сфере предотвращения наледей, главным образом потому, что люди покупают самые дешевые кабели, и когда они неизбежно выходят из строя, вся концепция тепловых кабелей дискредитируется. Проведите исследование, чтобы определить, подходят ли другие подходы к предотвращению образования наледи, которые я обсуждал в первой части, для вашего дома.
Если нет, подумайте о высококачественном нагревательном кабеле. Если бы читатели вынесли из этого трехчастного обсуждения нагревательных кабелей два важных момента, то они должны были бы: 1) Тепловой кабель не должен заменять домашние улучшения, направленные на устранение основной причины образования ледяных дамб и, 2) Если вы собираетесь тратить время и деньги на нагревательные кабели для предотвращения образования наледи, вам следует купить саморегулирующийся кабель от производителя, которому вы доверяете.
Если вы хотите узнать еще больше о нагревательных кабелях, несколько недель назад я встретился с Рубеном Зальцманом и его командой, чтобы поговорить о его подкасте Structure Tech.
Примечание от Рубена: я не «принимаю» гостевые посты в блогах. Все сообщения гостевого блога, найденные здесь, инициированы с моей стороны. Я попросил Стива написать на эту тему после того, как сделал с ним подкаст.
Автор: Рубен Зальцман , Инспекция дома Structure Tech
Нагревательный кабель своими руками
Прочтите эту замечательную статью от одного из наших партнеров в Wasatch Heat Cable.
Содержание
Сделай сам нагревательный кабель как профессионал!
Наступила весна, и это идеальное время для реализации проектов своими руками! До зимы еще далеко, но никогда не поздно начать готовить свой дом к снегу и льду. Поверьте нам, вы будете рады, когда выпадет первый снег, который вы сделали несколько месяцев назад! Вы можете приобрести нагревательный кабель постоянной мощности в местном хозяйственном магазине, таком как Lowe’s и Home Depot. Мы занимаемся тепловым кабелем изо дня в день в течение многих лет, и мы знаем, с какими проблемами домовладельцы сталкиваются, когда дело доходит до самостоятельной установки системы нагревательного кабеля. Читайте и смотрите, чтобы учиться у профессионалов, чтобы убедиться, что ваш нагревательный кабель, сделанный своими руками, неотличим от профессионального монтажа!
Шаг 1. Удалите старый нагревательный кабель
Если у вас есть нагревательный кабель, который не работает на вашей крыше, очевидно, вам нужно сначала снять его.
Если это не так, смело пропустите этот шаг! Много раз мы выезжаем на работу, где у домовладельца был работающий нагревательный кабель на крыше, и он установил новую крышу в своем доме, и когда подрядчики снова установили кабель, он больше не работает! Это распространенная проблема, потому что нагревательный кабель постоянной мощности не так промышленен, как саморегулирующийся (который должен устанавливать профессионал). Пока вы снимаете свой старый нагревательный кабель, убедитесь, что вы не тянете зажимы и не сгибаете черепицу. Клипсы должны просто выскользнуть! Сверните кабель и выбросьте его в мусорное ведро!
Шаг 2. Где вам нужен кабель и сколько вам нужно?
Есть определенные области вашей крыши, которые важнее покрыть, когда дело доходит до того, где вы хотите установить нагревательный кабель.
Тротуар, например, является основным местом, где существует опасность поскользнуться в условиях гололеда. Вы определенно не хотите, чтобы сосульки падали на участки с интенсивным движением, так что это один из примеров места, где вы хотите, чтобы талая вода плавно стекала в желоб.
Шаг 3. Выберите источник питания
Вам потребуется подключить нагревательный кабель постоянной мощности. Осмотрите свой дом в районе, где вы устанавливаете нагревательный кабель, и обратите внимание на возможные варианты. Посмотрите видео ниже, чтобы увидеть, как мы рассмотрим несколько вариантов, которые мы нашли в этом доме. В конечном итоге мы решили установить новый источник питания на потолке, для чего мы рекомендуем вам нанять электрика.
Шаг 4.
Расчет «зигзагов»Вы определенно не хотите, чтобы ваш нагревательный кабель выглядел так, будто его только что бросили на крышу. Так как же профессионалы намечают эти четкие, симметричные зигзаги? Ну и немного математики. Вам понадобятся измерения из шага 2, чтобы сделать эти расчеты, которые также скажут вам, сколько нагревательного кабеля вам действительно нужно купить для вашей работы. Ниже вы найдете подробное объяснение того, что вам нужно сделать.
Шаг 5. Отметьте клипы
Вместо того, чтобы устанавливать зажимы по ходу дела, лучше сделать дополнительный шаг, чтобы отметить места, куда будут устанавливаться зажимы. Используйте свои измерения из шага 4, чтобы убедиться, что ваш интервал ровный.
