Грибок на дымоход своими руками: как сделать для вентиляционной и печной трубы своими руками

Содержание

как сделать для вентиляционной и печной трубы своими руками

Содержание:

Принцип работы
Выбор формы изделия
Материал для изготовления грибка для вентиляционной трубы
Самостоятельное изготовление грибка для трубы

Для отведения продуктов горения, образующихся при отоплении домовладения, устанавливают дымовыводящие конструкции. Через дымоход уходят вредные для здоровья человека газы. Чтобы посредством отверстия в нем внутрь помещения не попадал различный мусор, атмосферные осадки, пыль, устанавливают на трубу грибок.


Это приспособление представляет собой простую конструкцию, которая состоит из так называемой «шапочки» и колпака. Грибок на печную трубу предназначен для защиты кирпичной кладки дымохода от разрушительного воздействия ветра. Это изделие усиливает тягу и способствует увеличению КПД системы дымоотведения до 20 %.

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.


В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Выбор формы изделия

Грибок на вентиляционную трубу нужно подбирать в зависимости от цели установки. Он бывает в форме зонта или крышки (прочитайте: «Какие бывают зонты на трубу дымохода или вентиляции, как изготовить своими руками»). В продаже также имеются отводы воды и капельники.

В первом случае приспособление защитит дымоходное отверстие от мусора и осадков, а во втором – локализует потоки влаги и не допустит ее попадания внутрь помещений, а также в зимний период предотвратит заледенение верхних элементов дымохода.

Материал для изготовления грибка для вентиляционной трубы

Чтобы сделать грибок на трубу, используют черный и цветной металл разной толщины. Чаще всего можно встретить изделие, произведенное из оцинкованной жести (прочитайте также: «Как сделать трубу из жести – делаем жестяные трубы своими руками»). На то, чтобы изготовить своими руками грибок унитарной конструкции уходит не более полутора часов, а при наличии опыта – всего 10 минут.

Чтобы приспособление имело более привлекательный вид, его можно покрасить в тон цвета покрытия крыши. Поскольку изделия из черной стали выглядят непривлекательно, их принято украшать коваными элементами. К сожалению, у стальных моделей имеется существенный недостаток – их большой вес, поэтому такой вариант подойдет не для всех крыш.


В продаже можно встретить грибки, изготовленные из меди и легированной стали, которые отличаются прочностью, но при этом имеют высокую стоимость. Поэтому выбор материала, из которого сделано данное изделие, во многом зависит от финансовых возможностей владельца дома. Можно приобрести на рынке готовое приспособление на трубу или выполнить его своими руками, что вполне по силам домашним мастерам.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

  • деревянную или резиновую киянку;
  • металлический лист толщиной 10 миллиметров;
  • маркер;
  • ножницы для работ по металлу;
  • линейку;
  • металлический уголок шириной 50 миллиметров и длиной 1 метр;
  • пару перчаток.

Перед тем, как делать грибок для трубы своими руками, необходимо произвести замеры дымохода. Когда на крыше имеется несколько выходов для продуктов горения, измерять следует каждый из них. Колпак должен помещаться на трубу без приложения усилий.

Основу грибка следует делать с запасом 4 -5 сантиметров в сечении, благодаря чему газ и дым не будет скапливаться под крышкой приспособления и тем самым не появится «мертвая зона». Если основа прилегает к дымоходу чересчур плотно, формируется тепловая пробка, мешающая отводу газов. Читайте также: «Для чего нужен колпак на трубу дымохода и как его сделать самостоятельно».


Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет следующей:

  1. На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.
  2. Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
  3. Края пластины подгибают при помощи киянки.
  4. Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.
  5. Заготовку соединяют по линиям сгиба и обрабатывают киянкой.
  6. Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.
  7. Для основы также нужно вырезать прямоугольник. Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.
  8. Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое. На их концах просверливают дырки, потом ножки снизу загибают.
  9. В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки.
  10. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.


Грибок (колпак) на трубу дымохода своими руками — расчет размеров | Дефлектор Вольперта — Григоровича

Автор Trubtraid.ru Опубликовано Обновлено

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Содержание

  1. Функциональность изделий
  2. Виды конструкций
  3. Дефлектор Вольперта — Григоровича
  4. Изготовление колпака

Функциональность изделий

Грибки для дымоходных труб представляют собой простые устройства, выполняющие важную функцию. Потоки воздуха разделяясь о колпак проникают в канал, вызывая эффект «подсасывания». Это приводит к появлению участка, где преобладает пониженное давление. В это направление и устремляется дым. Важно учитывать, что воздух может перемещаться горизонтально или же под углом.

Наличие дефлектора снижает риск возгорания. Чтобы повысить его эффективность следует установить искрогаситель. Он представляет собой особую сетку. Использование козырька с турбиной позволяет обеспечить достойными показателями тяги практически любой газоход.

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

  1. Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
  2. Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
  3. Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
  4. Плоский козырек. Обладает плоским прямоугольным навесом.
    Такие изделия характерны при обустройстве домов в стиле минимализма. Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
  5. Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы.

Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Чтобы изготовить грибок проведите расчет его размеров, и подготовьте чертежи. Для выполнения этой задачи нужно точно знать диаметр дымовой трубы. Его обозначают латинской буквой D. Все прочие параметры высчитываются относительно размеров газоходного канала.

Выглядят они следующим образом:

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Данные соотношения размеров были получены опытным путем. При производстве данной модели обязательно придерживайтесь этих формул.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса.

Чтобы не терять время на загибы металла, используйте заклепки и заклепочник. В данном случае вас не должен интересовать уровень герметичности. Это здесь ни к чему. Использование заклепок существенно ускоряет работу.

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

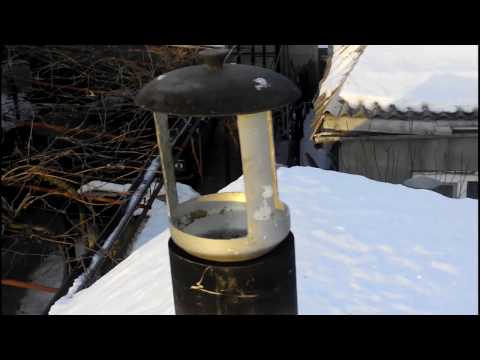

Смотреть видео:

Пример изготовления зонта на трубу своими руками

1 Что такое зонт

1.1 Как изготовить круглый зонт

1.1.1 Изготовление верхней части зонта (конус)

1.1.2 Соединение в замки зонта (конус)

1.1.3 Изготовление соединительных частей конуса и обечайки (стакан)

1.2 Как изготовить квадратный зонт

1. 2.1 Изготовление нижней части зонта

1.2.2 Изготовление верхней части квадратного зонта

Зонт, зонтик, грибок или колпак прикрепленный сверху трубы выполнят функцию вытяжки воздуха, дыма. Широко применяется в построении вентиляции или других различных видах работ. Скопленные воздушные массы от выделения вредных газов, паров, пыли, тепла оказывают вредные последствия при вдыхании кислорода человеком.

Установленный зонт на трубе при малейшем движении ветра создает огромную тягу и если открыть двери, форточку, отверстие получится приточно — вытяжная вентиляция. Поступающий воздух в краткие сроки подсушит стены при ремонте, удалит влажность с помещения в трудно доступном месте, траву, заготовки требующие подсушки во время применения.

Также зонт помогает избавиться от попадания атмосферных осадков в виде сильного дождя, снега. Гараж, небольшой склад, погреб имеют уязвимые места, где дождь попадая по трубе вниз создаст неприятные условия. Принеся влагу, сырость от чего появляется плесень создавая неприятный запах. Вода может повредить предметы случайно оставленные не в том месте.

Делая ремонт в своем подворье своими руками без специалистов, заменить прогоревший вытяжной зонт или колпак, для этого хочется сэкономить или научиться.

Как изготовить круглый зонт

Рассмотрим чертеж изготовления зонта, грибка, колпака круглого сечения на трубу своими руками. Такой вид трубы еще называют дымоходом.

На зонт нам понадобится материал из железа оцинковки или черного листового. Толщина железа не должна превышать 0,5 -0,7 мм. Свыше 1 мм вам будет тяжело изготовлять т. к. зонт делать будем ручным способом.

Изготовление верхней части зонта (конус)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и у трубы наружный диаметр должен быть 150 мм. Раскрой получается такой. Линейкой по металлу прикладываем к листу железа отмечаем отрезок 150 мм (15 см). Штангельциркуль ставим губками к первой отметки отрезка где находится 0, а вторая  метка 150. Держа штангельциркуль обводим окружность. Диаметр нашей окружности получился 300 мм.

Линейкой внизу окружности чертим отрезок 150 мм.
А от концов отрезка еще провести линии к центру, получится вот такая фигура, в виде треугольника.

Соединение в замки зонта (конус)

Теперь будем чертить в треугольнике линии для замков или их еще называют фальцевые швы. Замки будут между собой соединятся, чтобы созданная деталь конуса не разошлась при ее применении. С левой стороны отмечаем 15 мм, а с другой 7 мм ( если деталь крупных размеров то на стороны замков добавляем еще 5 мм). По синей линии отрезаем до центра ножницами с обеих сторон.

С левой стороны делаем замок отгибаем или отбортовываем на уголке 15 мм, как показано на рисунке  А . Эти 15 мм делим пополам получаем сумму 7 мм, отгибаем как показано на рисунке Б. Такой же отгиб делаем и с правой стороны где указано 7 мм обозначенный синим цветом на рисунке В.

Теперь надо взять деталь в руку приложить от начала замка к уголку или трубе и загибать постепенно конусом чтобы совпали замки. Совпавшие замки слегка можно зажать плоскогубцами. Под замок подкладываем трубу или какое нибудь приспособление (в слесарно-жестяницких работах это служит рельса средних размеров) и постепенными ударами молотка загибаем и простукиваем.

Изготовление соединительных частей конуса и обечайки (стакан)

Вырезаем из металла три полосы длинной (длина является и высотой) 170 мм и шириной 45 мм. Каждую полосу в длину с обеих сторон  отмечаем по 10 мм и загибаем во внутрь(это надо для жесткости), а по ширине с каждой стороны по 25 мм  будем загибать под конус и в обечайку которая находится снизу зонта и одевается на трубу.

Обечайку делается от наружного диаметра трубы, мы взяли за основу 150 мм. Высота обечайки будет 100 мм. Линейкой замеряем, вырезаем полосу ее ширина (высота) 100 мм, а длина высчитывается так. Если нам надо диаметр 150 мм ,то высчитываем по формуле П = 3,14. Диаметр 150 умножим на 3,14 получается 471 мм.

Теперь высота 100, длина 471 мм, так еще не забываем про соединения для болтов, на каждый загиб по 25 мм, в их два загиба.  Общая длина обечайки 521 мм.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Эскиз зонта сделанный из бумаги-1Эскиз зонта сделанный из бумаги-2Эскиз зонта сделанный из бумаги-3Эскиз зонта сделанный из бумаги-4

Как изготовить квадратный зонт

По многим вопросам связанными с заходом на сайт, многие ищут изготовление зонта на квадратную трубу своими руками. Тогда для вас откроем еще одну главу о таком зонте.

Все знают, что зонт предназначен для вытяжки воздушных масс пыли, запаха гари, отработанных веществ производства и т. д. В домашних обстановках, имея свои дома владельцы, имеющие печи или вытяжные системы дома. Нуждаются в защите своих квадратных труб от воздействия окружающей среды (дождь, снег), которые разрушают кирпичную кладку. Но и присутствие красивой формы защиты трубы, особенно при строительстве своего дома сделанного из железа или легкой жести металла.

Изготовление нижней части зонта

Самое главное делая зонт руками подберите металл 0,5 — 0,8 мм, свыше 1 мм делать без специальных станков и приспособлений будет тяжелее.

Размеры трубы на крыше разные, соответственно и зонты по размерам не одинаковые, но суть дела, одно. За основу возьму примерный размер зонта 500 х 500 и будет он в уменьшенном виде. У вас свои размеры и делаете значит по своим.

На начальном этапе лучшим образом сделать такой зонт из бумаги или картона. Ведь выкинуть бумагу с картоном не жалко. А железо загнешь не правильно, отрежешь мало не по размеру и стоит денег больших. Решать вам.

Вырезаем шаблон начерченный вами вашей рукой. Обозначенные сверху и снизу по 10 мм, это отбортовки.

Нижняя отбортовка нужна для жесткости металла , чтобы не загибалось, также защитит ваши руки от возможных ранений. Верхняя отбортовка для соединения горловины зонта в верхней части.

Добавление по 20 мм с обоих сторон, служит для скрепления деталей. Как скреплять, выбирайте сами, можно на заклепки, саморезы, ручной клепальщик (вентиляция).

Высота 70 мм, возможно чуть будет меньше, все зависит от ваших размеров трубы и конструкций. Так как юбка у квадратного зонта, может лечь на выпуклое основание кирпича. Значит надо высоту меньше сделать. главное не забываем мерить трубу.

Ширина где 500 мм тоже также, мерьте трубу сильно в натяг не надо. Если ровно 500 мм, добавьте 10 мм, получится на каждую сторону по 5 мм добавки.

Нижняя высота 50 мм оставьте как есть

Таких надо ровно 2 детали. Аккуратно вырезаем по шаблону. Приступаем к следующему.

Второй шаблон идет без добавления по обеим сторонам. Вырежьте 2 детали.

Отмеченные в нижней части детали по 10 мм отбортовки надо загнуть внутрь и пробить киянкой полученная жесткость не даст деталям деформироваться.

Далее детали  вырезанные от первого шаблона, где стороны по 20 мм, разрезаем и загибаем как показано на фото.

Полученные детали соединенные между собой должны получится вот таким образом показано на фото.

Следующим этапом завершаем горловину нижней юбки. По чертежу вырезаем деталь, Желтым цветом отбортовки для соединения. Зеленым цветом отбортовка по 10 мм идет от центра. Темным цветом удалить. вырезать эту часть. Размер 300 х 300 можете увеличить по вашему усмотрению, но не на много. т. к. надо еще место для крепления верхней части зонта.

Получается вот так.

Готовую горловину соединяем с остальной юбки зонта. Есть один нюанс. Можете при соединении добавить полосы со всех сторон. Полосы служат креплением зонта к трубе. Если вы желаете крепить другим способом, тогда их не устанавливайте.

Изготовление верхней части квадратного зонта

Сделать грибок, зонтик, шляпу, оголовок, навершие, конус. Как только не называют вверх детали обычного зонта. Будем учиться делать сами. Начнем опять с шаблона который будем обводить.

Зонт размером 500 х 500, берем сторону 500 добавим, еще 100 мм, это надо, чтобы вверх зонта, покрывал юбку низа. Получившиеся 600 мм делим пополам, получается 300 мм. Смотрите фото на рисунке А) показано. Высоту взяли 130 мм. От 130 высчитываем длину к началу треугольника получается 280.

Далее делаем следующий полный треугольник высотой  280 мм и длиной 600 мм. Между длинной и высотой провести линию треугольника. Смотрите рисунок Б). Получившийся шаблон из треугольника будем обводить 4 раза. После добавим по 10 мм на отбортовки и не забудем добавить на одну сторону 20 — 30 мм, чтобы соединить между собой деталь.

Отбортовку лучше сделать сразу загнуть во внутрь по 10 мм и пройтись киянкой. Загибайте деталь внутрь по разметке. Начните с 20 мм и постепенно внутрь. Если нет специализированных станков, гнушки, струбцины. Проявите смекалку. положите уголок, придавите ногой. Прикрутите к поверх стола уголок и вокруг него загнуть пытаться. Вообщем любой способ хороший.

Дальше делаем ножки, крепим к основаниям. Загните полоски для жесткости или вырежьте из металла 1,5 мм. Соедините детали к ним.

Выходит своими руками сделать зонт возможно и оправданно. Единственный минус сделал из обычной бумаги. Потеряна жесткость.

виды и характеристики, конструкция и монтаж

Краткое содержание

  • 1 Разновидности конструкций
  • 2 Выбор формы
  • 3 Принцип работы
  • 4 Материалы для изготовления грибка на дымоходную трубу
    • 4. 1 Алюминий
    • 4.2 Оцинкованные листы
    • 4.3 Жесть
  • 5 Достоинства и недостатки использования колпака
  • 6 Необходимые инструменты и материалы
  • 7 Установка грибка

Некоторые владельцы частных домов устанавливают у себя отопительные печи, газовые котлы или делают камины. Они должны обязательно иметь качественный дымоход. Стоит отметить, что для защиты от осадков и воздействия окружающей среды сверху всегда устанавливают грибок на трубу дымохода, нередко делают своими руками. Однако прежде, чем смонтировать такой элемент, необходимо ознакомиться с особенностями разных колпаков и с тем, как их правильно крепить.

Защитный колпак — часто используется для защиты дымоходных отверстий

Разновидности конструкций

Есть довольно много различных колпаков, которые устанавливают на дымоходные трубы. Среди этого многообразия изделий можно выделить несколько основных видов:

  • Зонт. Свое название получил из-за округлой формы, которая обеспечивает надежную защиту от осадков. Среди достоинств зонта можно выделить то, что он не препятствует выходящему дыму. Также к плюсам относят то, что его легко изготовить самостоятельно. Чаще всего для этого используют плотные листы металла.
  • Флюгарка. Такой грибок на дымоход отличается от остальных разновидностей своими габаритами. Дело в том, что флюгарка намного больше, чем дымоходное отверстие. Это позволяет защитить трубу от дождя и снега даже во время сильного ветра. Стоит отметить, что флюгарка не всегда имеет форму грибка. Ее верхняя часть может быть полностью плоской.

В некоторых случаях вместо обычных колпаков устанавливают дефлекторы. Это специальные аэродинамические устройства, которые выполняют не только защитную функцию. Также они увеличивают эффективность вывода дыма.

Чаще всего грибок для дымохода имеет овальную форму

Выбор формы

Люди, которые решили делать и устанавливать колпак для дымохода своими руками, должны заранее выбрать наиболее подходящую форму конструкции. Некоторые считают, что подобные изделия не отличаются друг от друга по форме. Однако это далеко не так.

Особой популярностью пользуются округлые конструкции с квадратным основанием и овальной поверхностью. Такая форма колпака надежно защищает дымоход от попадания дождя.

Также есть грибки с идеально плоской поверхностью. Она сделана под небольшим наклоном. Эта особенность позволяет воде лучше стекать во время сильного ливня.

Существуют еще и конструкции с довольно необычной формой. Речь идет о многоскатных колпаках. Их считают наиболее надежными, так как они лучше остальных защищают от попадания атмосферных осадков.

Дефлектор — специальное устройство, которое используется не только для защиты дымохода, но и для улучшения тяги

Принцип работы

Прежде чем делать пластмассовый или металлический дымоходный колпак, необходимо ознакомиться с его принципом работы.

Чаще всего грибок используется для защиты трубы от осадков, попадания мусора или птиц. Также его устанавливают, чтобы он улавливал искры, которые могут вылетать через дымоход во время использования печи.

Принцип работы такой конструкции довольно простой. Она оснащается защитным колпаком, который накрывает отверстие для вывода дыма и таким образом защищает его.

Есть еще и дефлекторы, которые ускоряют вывод продуктов сгорания. Их принцип действия основывается на законе аэродинамики. Когда порывы ветра сталкиваются с дефлектором, возникает эффект разрежения воздуха. Это способствует усилению тяги и выводу дыма.

Чтобы дефлектор лучше выводил продукты сгорания, его оснащают дополнительным колпаком. Устанавливается он под крышкой конструкции.

Материалы для изготовления грибка на дымоходную трубу

Люди, которые собираются вскоре сделать грибок для дымохода, должны заранее ознакомиться с перечнем материалов, которые точно подойдут для его изготовления.

Чаще всего во время создания таких изделий используют следующее.

Алюминий

Многие при создании защитного дымоходного колпака используют именно этот материал. Дело в том, что алюминиевые листы отлично гнутся, благодаря чему процесс изготовления грибка упрощается в разы.

Также к достоинствам алюминия можно отнести то, что он не ржавеет.

Алюминиевые листы — материал, который чаще всего используется для изготовления защитных колпаков

Оцинкованные листы

Это второй по популярности материал, которым пользуются при создании дымника.

К преимуществам оцинкованного металла можно отнести то, что он очень мягкий. Благодаря этому он легко гнется и разрезается.

Жесть

Данный материал реже остальных используется для создания защитного грибка на дымоходные трубы. Однако несмотря на это, он обладает теми же достоинствами, что и оцинкованный металл. Жесть тоже отлично сгибается и режется.

В редких случаях изделия изготавливают из профлиста. Он идеально подойдет для создания дымников с плоской поверхностью.

Достоинства и недостатки использования колпака

Защитные дымники обладают рядом достоинств. Среди их основных преимуществ можно выделить следующее:

  • защита от влаги или мусора, которые могут попасть внутрь дымохода;
  • долговечность, прочность и стойкость к повышенным температурам;
  • простота самостоятельного изготовления и установки;
  • небольшой вес и размеры, что в разы упрощает монтаж грибка на дымоходную трубу.
Компактность — одно из основных достоинств грибков для защиты дымоходов

Несмотря на все перечисленные выше достоинства, есть у дымников и недостатки, с которыми нужно ознакомиться перед их использованием. К главным минусам можно отнести:

  • Склонность к коррозии. Некоторые металлические колпаки со временем начинают покрываться ржавчиной. Чаще всего она появляется с внутренней стороны из-за образовавшегося конденсата.
  • Сложность в обслуживании. Часто дымники устанавливаются на довольно большой высоте и поэтому ухаживать за ними очень сложно.

Дефлекторы, помимо вышеперечисленных достоинств, имеют еще один важный плюс. Они создают идеальные условия для появления хорошей тяги.

Необходимые инструменты и материалы

Прежде чем устанавливать колпак на дымоходную трубу, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться для выполнения такой работы.

  • Маркер. Пригодится для разметки крепежных отверстий под шурупы, которые нужно будет сделать перед установкой конструкции.
  • Ножницы по металлу. Могут пригодиться для разрезки тонких металлических листов.
  • Дрель. Незаменимый инструмент, используемый для создания крепежных отверстий.
  • Измерительная рулетка. Понадобится для определения точных размеров дымника и проведения других измерений.

Также нужно заранее подготовить такие материалы, как крепежные шурупы, металлические листы и металлические уголки.

Перед изготовлением колпака необходимо обязательно сделать его чертеж с указанием точных размеров.

Установка грибка

Некоторые считают, что самостоятельно устанавливать дымник очень трудно. Однако на самом деле в этом нет ничего сложного.

Переходник — изделие, на которое устанавливается дымник

Процесс установки состоит из нескольких последовательных этапов:

  1. Монтаж металлической прокладки. Она устанавливается поверх трубы. Для ее фиксации используют саморезы. Место соединения необходимо уплотнить жидким герметиком.
  2. Установка переходника. Он используется для лучшей фиксации грибка на дымоходе. Также переходник обеспечивает дополнительную защиту от осадков.
  3. Монтаж дымника. Он надевается поверх установленного ранее переходника. Для дополнительной фиксации используются шурупы. Некоторые люди вместо них прикручивают изделие к трубе металлическими гайками и болтами.

После того как колпак будет полностью установлен, необходимо проверить правильность монтажа. Делается это при помощи строительного уровня.

Очень важно, чтобы конструкция стояла строго вертикально, без наклона.

Дымоходные трубы надо дополнительно защищать от попадания осадков и мусора. Именно поэтому на них устанавливают специальные защитные грибки. Однако прежде чем их поставить, необходимо ознакомиться с особенностями таких конструкций и с нюансами монтажа.

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Колпак на трубу дымохода – самостоятельное изготовление + Видео

Если вы хотите облагородить дымовую трубу, сделайте колпак на дымоход своими руками. Это незамысловатое в изготовлении изделие будет не только украшать крышу вашего дома, но выполнять ряд практических функций.

Зонт на трубу – зачем нужен и из каких материалов делается?

Колпак на дымоход (он же – зонтик, козырек, грибок) придает эстетичный облик наружной части дымовой трубы, увеличивает время ее безаварийной эксплуатации, предохраняет ее внутреннюю полость от разнообразных мелких предметов и мусора. Кроме того, зонт обеспечивает более качественную тягу, что улучшает работу всей системы отопления частного жилища. Сейчас козырек на трубу делают из разных материалов. Чаще всего при этом используют:

  • сплав цинка с титаном;
  • кровельные оцинкованные стали;
  • медь;
  • нержавейку;
  • металл с цинковым и дополнительным порошковым слоем.

Колпак на трубу

Самым простым в изготовлении и дешевым по затратам считается зонт на трубу из 0,8-миллиметровой кровельной стали. В сети имеются чертежи, которые дают возможность домашним умельцам сделать такое изделие буквально за пару часов. Козырек из оцинковки служит порядка 20 лет. Но, к сожалению, он очень быстро теряет свою внешнюю привлекательность. Под влиянием погодных условий кровельная сталь начинает тускнеть. Ее поверхность буквально через пару лет эксплуатации становится неэстетичной.

Дольше сохраняют красивый внешний облик медные конструкции. Они служат до 45–50 лет. Примечательно, что через некоторое время медная поверхность покрывается патиной – особым налетом. Он не только не портит внешний вид колпака, а наоборот, делает его более старинным и благородным. Медный зонт фиксируется специальными крепежными элементами. Для этих целей обычно используют омедненные (либо из чистой меди) метизы. Обычные металлические детали для крепления использовать нельзя. Они будут сильно диссонировать с козырьком. Нержавеющая сталь достаточно часто используется для изготовления описываемых нами изделий на трубу. Гарантированное время их эксплуатации около 20 лет. Но чисто внешне выглядят они не всегда привлекательно. Особенно, когда экстерьер дома и его крыши выполнен в какой-либо современной стилистике.

Более полувека прослужит грибок из сплава цинка и титана, а также из стали с особым цинково-порошковым покрытием. Внешне такие зонтики выглядят великолепно, причем этот замечательный облик изделия практически не теряют с течением времени. Но у них есть серьезный недостаток – объективно высокая стоимость.

Грибок на дымоход – конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков. И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн. А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. Обратите внимание! Козырек из окрашенного металла нежелательно ставить на дымоходы дровяных котлов отопления. Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

  • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный твердотопливный котел либо печь, отапливаемая торфом или дровами.
  • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
  • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Изготавливаем козырек своими руками – как справиться с задачей?

Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

Изготовленный своими руками грибок

Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

  1. Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
  2. Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
  3. Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
  4. Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
  5. Монтируете самостоятельно изготовленный колпак на трубу.

Последний совет. Основание под металлический козырек желательно обработать антикоррозионным составом. В этом случае оно долгое время сможет сопротивляться ржавлению, обусловленному влагой и постоянным перепадом температур.

  • Автор: Паблер Ксения Л
