Характеристика светодиодов 5730: Характеристики LED SMD 5730, параметры светодиода

Характеристики LED SMD 5730, параметры светодиода

Светодиоды SMD 5730 и 5630 одни из самых популярных в настоящее время. Они относятся к сверхярким диодам средней мощности и обладают хорошем сочетанием размеров, мощности и светового потока. Благодаря развитию технологий в 2015 году в стандартном корпусе SMD 5730 стали выпускаться и другие модификации, которые сильно отличаются по параметрам и характеристикам от наиболее распространенной модели. По внешнему виду их практически не отличить, кроме специалиста. Такие светодиоды производят только известные производители, и встречаются редко, только в дорогом светодиодном оборудовании из-за их довольно высокой цены. В обычной лампе китайского производства вы их не найдете.

• Модели с двумя кристаллами, маркируются как 5730-1, номинальная мощность составляет 1 Ватт.
• Модели с улучшенным кристаллом, обеспечивающим до 158 Люмен на Ватт.

Самые мощными считаются светодиодные ленты 5630 и 5730. Не забывайте, что потребуется радиатор для охлаждения, в качестве которого может выступать алюминиевый профиль.

Содержание

• 1. Реальная мощность китайских ЛЕД
• 2. Основные характеристики SMD 5730
• 3. Подробные технические характеристики СМД 5730

Реальная мощность китайских ЛЕД

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

	Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

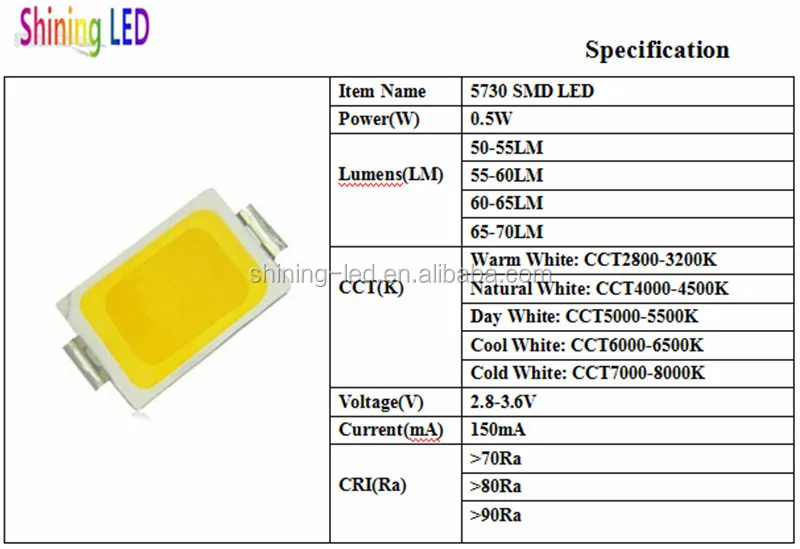

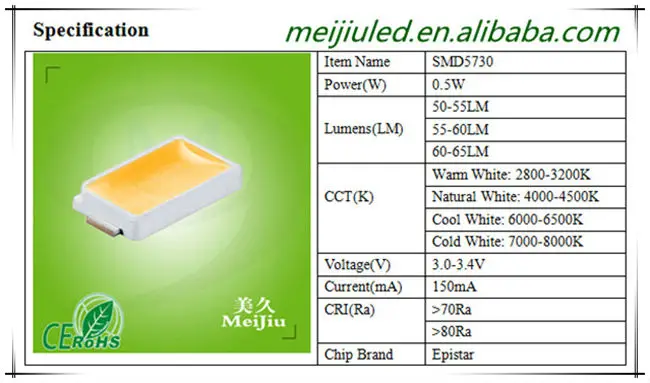

Основные характеристики SMD 5730

По сравнению с SMD 5630 и SMD 5730, светодиоды SMD 3528 и SMD 5050 считаются морально устаревшим их требуется в несколько раз больше. Часто в описании параметров (datasheet) светодиодов я использую фирменные светодиоды от Филипс, Самсунг, Осрам. Для составления данных характеристик используются параметры фирменного китайского производства Honglitronic, которые по параметрам не уступают европейским брендам.

Параметр
Световой поток	45-50 Люмен
Мощность	0,5 Вт
Рабочая температура, градусов	-40 до + 80
Номинальный ток, мА	150
Напряжение питания, Вольт	3,1 – 3,3
Длина и ширина, мм	5,7 x 3
Угол свечения, градусов	120
Индекс цветопередачи	от 60 до 80 Ra

Если вы собираетесь купить диоды SMD 5730 или 5630, то следует быть осторожным. Китайцы выпускают в таком корпусе диоды мощностью 0,15-0,2 Ватта, дающие 80 Люмен на Ватт. Визуально они ничем не отличаются от светодиодов на 0,5 Вт. Если вас заманят низкой ценой, то они вполне могут оказаться поддельными. Даже после покупки факт обмана доказать трудно, особенно если вы покупаете в Китае, например на Aliexpress. Возврат делать тоже выйдет накладно и долго, тем более они с радостью сделают вид, что посылку потеряли.

Подробные технические характеристики СМД 5730

Светодиод SMD 5730: характеристики, конструкция, применение

Светодиод SMD 5730 – один из популярных полупроводниковых приборов на нашем рынке. Был разработан для применения в разнообразных осветительных устройствах: бытовых светодиодных светильниках, уличном освещении, декоративной подсветки светодиодными лентами. Обладает высокой эффективностью и продолжительным сроком службы.

Содержание

1. Конструкция
2. Технические характеристики
3. Монтаж
4. Применение

Конструкция

Название светодиода означает его типоразмер – 5,7 мм х 3,0 мм х 1,5 мм, а SMD – говорит о его поверхностном монтаже на плате. Конструктивно светодиод представляет собой полупроводниковый кристалл на медном основании, который помещен в корпус из термостойкого пластика. Снизу прикреплена большая теплоотводящая подложка, сверху – прозрачная линза для рассеивания, залитая эпоксидной смолой. Подложка электрически соединена с анодом. Катод (ключ) визуально обозначен фаской на одном из углов.

Так как светодиод является прибором с односторонней проводимостью, соблюдение полярности обязательно. В качестве полупроводникового кристалла используются Индий, Галлий и другие элементы. С целью получения различных оттенков свечения, применяется легирование добавками и разнообразные технологии производства. Для создания белого свечения кристалл покрывают люминофором, в противном случае, он излучает синий цвет.

Технические характеристики

Светодиод 5730 обладает рядом характеристик. Прямое напряжение составляет 3-3,4 В. Прямой ток варьирует в значениях от 150 мА до 350 мА в зависимости от производителя. Для качественного светодиода вольт-амперная характеристика будет выглядеть, как изображено на рисунке.

Импульсный ток может достигать величины в 800 мА. Мощность и световой поток светодиода, соответственно, тоже прямо связаны с производителем, ведь менее качественные китайские smd 5730 имеют меньшие показатели. Поэтому значение мощности колеблется в пределах от 0.15 до 1 Вт. Световой поток составляет от 40 до 110 лм в холодных белых высококачественных LED.

Из графика видно, что для получения номинального значения светового потока, прямой ток должен составлять 350 мА. Но далеко не все производители обеспечивают систему охлаждения, способную выдержать в длительном режиме такое значение тока. Таким образом, ограничивая ток – снижается и световой поток светодиода.

Рабочая температура находится в пределах -40 +85°С. На правом графике вы видите зависимость светового потока в относительных единицах от температуры окружающей среды.

Угол рассеивания составляет примерно 120°. Деградация светового потока не превышает 4%.

Для светодиодов хорошего качества срок эксплуатации составляет 25-30 тысяч часов.

Тепловое сопротивление соответствует значению 4°С/Вт. По цветовой температуре светодиод подразделяется на: теплый (2700-3500 К), нейтральный (3500-5000К) и холодный (5000-6400 К) белый цвет.

Если вы хотите приобрести хороший, качественный LED 5730, то выбирайте известные японские, американские и европейские бренды.

Монтаж

Светодиод 5730 является планарным элементом, соответственно, к нему применяется пайка оплавлением. В момент пайки, до 3-х секунд, корпус светодиода может выдерживать нагрев до 300°С. Поэтому рекомендуется использовать низкотемпературную паяльную пасту или, в случае ручной пайки, мягкий припой. Избегайте сильного давления на корпус светодиода и не переворачивайте печатную плату до полного остывания.

Применение

Светодиод smd 5730 нашел свое применение в разнообразных осветительных приборах. Из-за его хороших технических и оптических характеристик он широко используется в светильниках общего назначения, фонариках, уличных прожекторах. А также, в автомобильном освещении:

• подсветка приборных панелей;
• фары;
• декорирование, как внутри, так и снаружи машины.

Большой популярностью пользуются LED ленты на базе чипов smd 5730 при создании внешней рекламы, и при оформлении интерьера домов и квартир.

Рекомендуем посмотреть видео обзор LED 5730, купленных на сайте AliExpress. Блогер подробно демонстрирует последовательность действий при тестировании полупроводникового прибора. Вы сможете оценить яркость свечения и температурные показатели.

Поводя итоги можно сказать, что светодиод 5730 распространен среди профессионалов и любителей. Его высокая светоотдача, широкий угол рассеивания, низкое тепловое сопротивление позволяют эффективно использовать его при создании осветительных устройств своими руками. Особое внимание уделяйте системе охлаждения, потому что перегрев отрицательно влияет на срок службы светодиода. В случае правильной эксплуатации, осветительный прибор на базе led smd 5730 прослужит вам долгие годы.

SMD светодиоды 5630 и 5730, характеристики и отличия

Светодиоды SMD

SMD 5630 и 5730 стали очень популярны в светильниках для дома благодаря хорошим техническим характеристикам. Они позволяют делать дешевые и малогабаритные лампы, аналоги лампы накаливания 40Вт, 60Вт, 90Вт. Но тонкостей в характеристиках очень много, и найти их не очень просто.

Содержание

• 1 Реальная мощность китайского светодиода
• 2 Особенности и отличия 5630 и 5730
• 3 Сравните кукурузные лампы 5630 и 5730
• 4 Рассчитаем реальную мощность
• 5 Результаты

Реальная мощность китайского светодиода Светодиодные, которые намного слабее фирменных. Бренд является производством Samsung, LG, Philips и др. Китайцы его активно используют, указывая параметры так, как будто его установили Samsung.

После покупки оказалось, что яркость и мощность меньше в 3-4 раза, чем обещал продавец.

	Китайский 5630, 5730 тип №1	китайский 5630, 5730 тип №2	Китайский 5050
Мощность	0,09 Вт	0,15 Вт	0,1 Вт
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на фирменном 0,15Вт слабее 5050 на 0,2Вт. Будьте внимательны при выборе товара.

Особенности и отличия 5630 и 5730

В следующей таблице приведены параметры и отличия для фирменных, полноценных брендовых.

Параметр	5630	5730	5050
Световой поток	40	55	18
Мощность	0,5 Вт	0,5 Вт	0,2 Вт
Температура, градусы	от -40 до +80	-40 До +80	-40 К + 65
Ток в амперах	0,15	0,15	0,06
Напряжение В	3,3	3,4	3,3
Длина и ширина в мм	5,3 х 3	4,8 х 3	5 х 5

Для наглядности добавлены светодиоды SMD 5050 предыдущего поколения в таблицу, где представлены усредненные характеристики популярных модификаций, зависящие от производителя. При составлении спецификации использовали производители Edison, NationStar. У европейских брендов лучше, у китайских немного хуже, примерно на 15-20%. Таблица составлена ​​по цветовой температуре 6000К (Кельвин), нейтрально-белый свет. Есть и другие существенные модификации, отличия в таблице характеристик.

Основное отличие 5630 от 5730, это более высокая светоотдача при одинаковом энергопотреблении. Если хотите визуально их отличить, то они имеют разницу в длине 0,5 мм, и очень сильно отличаются от SMD 3528.

В случае перегрева светодиод начинает терять яркость и перегорать. Избегайте перегрева, иначе через короткое время он придет в негодность, переработает.

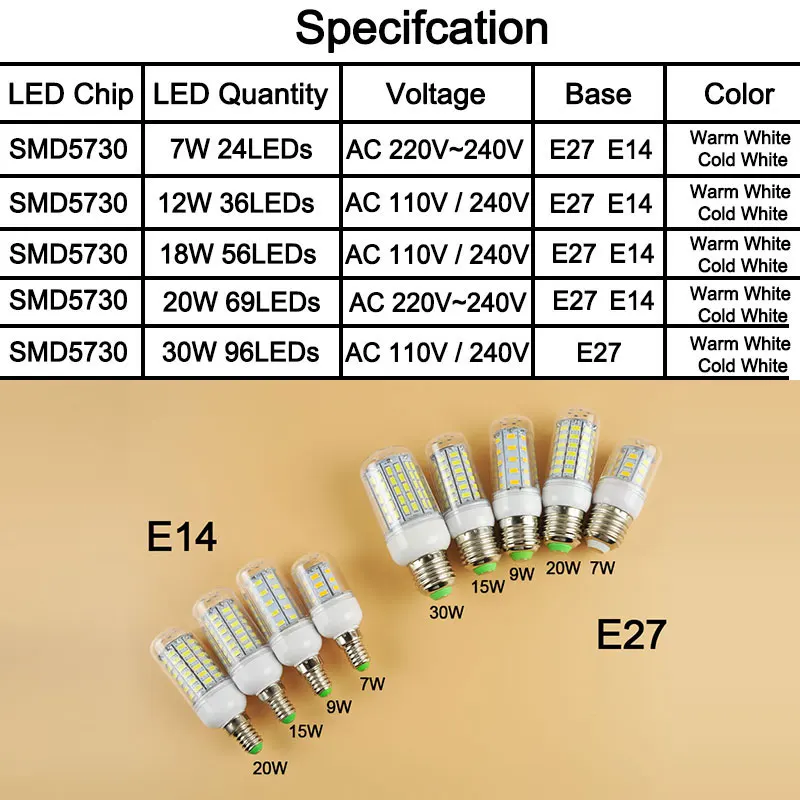

Сравнить лампы кукурузы 5630 и 5730

Лампа на СМД 5630, 42 шт.

Изначально моей сердечной любовью к светодиодам в китайском магазине были куплены лампы SMD 5630, которые содержали 42 световых элемента и были максимально похожи на лампы накаливания 60Вт. Лампочки того времени были очень хорошие и яркие. Внутри блока питания был установлен балластный конденсатор, все просто как три рубля. Благодаря простой конструкции они легко ремонтируются, буквально за 5 минут.

Вскоре 5630 SMD светодиодов были улучшены, и появились 5730. Ради спортивного интереса в интернет-магазине купил 5 штук кукурузы по 60 SMD 5730, аналог 90 Вт. В результате короткие тесты выявили серьезные различия.

Светодиодная кукуруза SMD 5730, 60 шт.

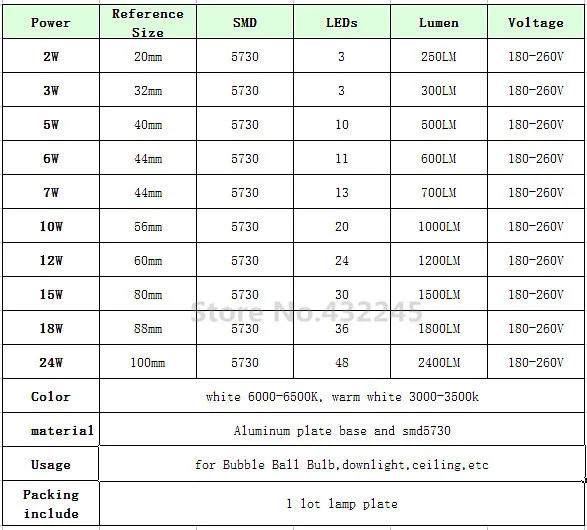

Рассчитываем реальную мощность

Так как лампочки были куплены в Китае и по минимальной цене 160 рублей, естественно производитель неизвестен. Используя некачественные светодиоды, китайцы занижают их мощность, чтобы уберечь от перегорания и малого ресурса. При паспортной мощности SMD 5630 0,5 Вт, в моем случае мы получаем 0,15 Вт на каждый. Это подтвердили и сами китайцы при контакте с ними. Это правило касается и китайских светодиодных лент 5630 и 5730, не верьте тому, что вам обещал продавец в исполнении.

Запомните простую формулу, не верьте тому, что обещаете продавцу. Умножьте количество светодиодов на 0,15 Вт, и вы получите реальную мощность лампочки. Действительно только для 5630 и 5730.

Высокотехнологичный светодиодный свет торчит из лампы

Проведены испытания на кухне и в коридоре. Цветовая температура такая же, белый свет днем. ЭД лампа 60 светит элементами 5730 в 1,5 раза ярче, чем светодиоды 42 5630. Это связано с тем, что количество светодиодов в полтора раза больше.

Если у вас светлая «кукуруза», то предварительно отключите питание люстры. У этой лампы контакты разомкнуты, пусть напряжение на ней небольшое, около 20-30 вольт, но ничего приятного вы не получите. Будьте предельно осторожны.

Результаты

Светодиоды SMD 5630 и 5730 в настоящее время стали самыми популярными благодаря оптимальному сочетанию мощности и светового потока. На его основе производятся мощные светодиодные лампы для дома и светодиодная лента. Но всегда смотрите на яркость светодиода, я бы переплатил 30%, но выиграл бы в качестве и сроке службы 100%.

LED SMD 5730, белые светодиоды 0.5W, 5730 smd led

— Высокая светоотдача: до 140 лм/Вт (при 150 мА)
— Светодиод SMD, упаковка PLCC-2
— Чрезвычайно широкий угол обзора
— Высокое качество света и надежность
— Подходит для светодиодных лент, светодиодных ламп для выращивания растений, панельные светильники и т. д.

Запросить сейчасСледующий продукт

Описание продукта

Светодиод SMD 5730, светодиоды белого цвета 0,5 Вт

Высокоэффективный светодиодный чип SMD



приложения для освещения. Он имеет сверхвысокую световую отдачу 140–150 лм/Вт при номинальном токе 150 мА, экологичное и экономичное решение для общего освещения.

Высококачественный материал обеспечивает высокую надежность и долгий срок службы.



Характеристики продукта



• Отличная однородность цвета;

• Отличное рассеивание;

• Надежная конструкция корпуса PLCC-2;

• Сверхэффективные характеристики до 140–150 лм/Вт при номинальной мощности;

• Светодиодные ленты, жесткая лента, гибкая лента, светодиодные трубки, светодиодные лампы, светодиодные панели, светодиодные лампы для аквариумов, лампы для выращивания растений и т. д.





Product Specification



Color	ССТ	ЦНИИ	ВФ (В)	IF (мА)	ТИП Флюс (лм)	Номер детали
Холодный белый	6000-6500К	80	3,0-3,4	150	65-70	МН-С5730Е13К6065Б
Чисто-белый	5500-6000К	80	3,0-3,4	150	65-70	МН-С5730Е13К5765Б
Теплый белый	2900-3200К	80	3,0-3,4	150	65-70	МН-С5730Е13К3065Б

Размер продукта

Допуск: +/- 0,2 мм
