Как просто проверить работоспособность инфракрасных диодов

Содержание

  • Особенности диодов, работающих в инфракрасном диапазоне
  • Как проверить работоспособность
  • Область применения ИК диодов
  • Заключение

Сегодня в радиоэлектронике имеются самые разнообразные изделия, применяемые для создания качественной и эффективной подсветки. Одним из таких изделий является инфракрасный тип диода.

Чтобы использовать его для создания подсветки, необходимо знать не только то, где они применяются, но и их особенности. Разобраться в данном вопросе поможет эта статья.

Особенности диодов, работающих в инфракрасном диапазоне

Инфракрасные светодиоды (сокращенно называются ИК диоды) — это полупроводниковые элементы электронных схем, которые при прохождении через них тока излучают свет, находящийся в инфракрасном диапазоне.

Обратите внимание! Инфракрасное излучение является невидимым для человеческого глаза. Это излучение можно засечь только путем применения стационарных видеокамер или же видеокамер мобильных телефонов. Это один из способов проверить, работает ли диод в инфракрасном спектре излучения.

Мощные светодиоды (например, лазерный вид) инфракрасного спектрального диапазона производятся на базе квантоворазмерных гетероструктур. Здесь применяется лазер FP-типа. В результате чего мощность светодиодов стартует с отметки 10мВ, а ограничивающим порогом служит 1000мВ. Корпуса для данного рода изделий подходят как 3-pin-типа, так и HHL. Излучение в результате этого оказывается в спектре от 1300 до 1550нм.

Структура ИК-диода

В результате такой структуры лазерный мощный диод служит отличным источником излучения, благодаря чему его часто используют в волоконно-оптической системе передачи информации, а также во многих других сферах, о которых речь пойдет немного ниже.
Лазерный инфракрасный тип диода является источником мощного и концентрированного лазерного излучения.

В его работе применяется, соответственно, лазерный принцип работы.
Мощные диоды (лазерный тип) имеют следующие технические характеристики:

Обратите внимание! Из-за того, что изделие излучает свет в инфракрасном диапазоне, то такие привычные характеристики, как освещенность, мощность испускаемого светового потока и т.п. здесь не подходят.

Графическое отображение телесного угла в 1 ср

  • такие светодиоды способны генерировать волны, находящиеся в диапазоне 0,74- 2000 мкм. Этот диапазон служит той гранью, когда излучение и свет имеют условное деление;
  • мощности генерируемого излучения. Этот параметр отражает количество энергии в единицу времени. Такая мощность дополнительно привязывается к габаритам излучателя. Данный параметр измеряется в Вт с единицы имеющейся площади;
  • интенсивность излучаемого потока в рамке сегмента объемного угла. Это достаточно условная характеристика. Она связана с тем, что с помощью оптических систем испускаемое диодом излучение собирается и потом направляется в требуемую сторону.
    Данный параметр измеряется в ВТ на стерадианы (Вт/ср).

В некоторых ситуациях, когда нет необходимости в наличии постоянного потока энергии, а достаточны импульсные сигналы, вышеописанное строение и характеристики позволяют увеличить мощность энергии, излучаемой элементом радиосхемы, в несколько раз.

Обратите внимание! Иногда в характеристиках инфракрасных диодов выделяют показатели для непрерывного и импульсного режима работы.

Как проверить работоспособность

Проверка ИК диода

При работе с данным элементом электросхемы нужно знать, как проверить его работу. Так, как уже говорилось, визуально проверить наличие этого излучения можно с помощью видеокамер. Здесь можно оценивать работоспособность при помощи обычных видеокамер мобильных телефонов.
Обратите внимание! Использование видеокамер является самым простым способом проверки.

Такой ИК-элемент в дистанционном пульте проверяется легко, его просто следует направить на телевизор и нажать на кнопку. При исправности системы, диод вспыхнет и телевизор включится.
А вот эмпирически проверить работоспособность подобного светодиода можно с помощью специального оборудования. Для этих целей подойдет тестер. Чтобы проверить светодиод, тестер следует подключить к его выводам и установить на пределе измерения mOm. После этого смотрим на него через камеру, к примеру через мобильный телефон. Если на экране виден луч света, значит все в порядке. Вот и вся проверка.

Область применения ИК диодов

На данный момент времени светодиоды инфракрасного спектра применяются в следующих областях:

  • в медицине. Такие элементы радиосхем служат качественным и эффективным источником для создания направленной подсветки разнообразного медицинского оборудования;
  • в охранных системах;
  • в системе передачи информации с помощью оптоволоконных кабелей. Благодаря своему особому строению данные изделия способны работать с многомодовым и одномодовым оптоволокном;
  • исследовательская и научная сферы. Подобная продукция востребована с процессах накачивания твердотельных лазеров в ходе научных исследованиях, а также подсветки;
  • военная промышленность. Здесь они имеют такое же широкое применение в качестве подсветки, как и в медицинской сфере.

Помимо этого, такие диоды встречаются в различном оборудовании:

  • устройства для дистанционного управления техникой;

ИК диод в пульте дистанционного управления

  • разнообразные контрольно-измерительные оптические приборы;
  • беспроводные линии связи;
  • коммутационные оптронные устройства.

Как видим, сфера применения данной продукции впечатляющая. Поэтому приобрести такие диодные комплектующие для своей домашней лаборатории можно без особых проблем, они в избытке продаются на рынке и в специализированных магазинах.

Заключение

Сегодня в эффективности инфракрасных мощных светодиодов не приходиться сомневаться. Это подтверждается тем фактом, что такие элементы электрических систем имеют обширный диапазон применения. Благодаря своему строению ИК светодиоды отличаются безупречными эксплуатационными характеристиками и качественной работой.

Как проверить инфракрасный светодиод

Инфракрасный светодиод нашел самое широкое применение практически во всех сферах нашей жизни. Этот прибор можно встретить в бытовой и медицинской технике, он участвует в сложных технологических процессах и служит военным. В этой статье мы поговорим о полупроводниках инфракрасного спектра — узнаем, что это за приборы, почему так называются, а заодно проверим их исправность подручными средствами. Содержание: 1. Что такое ИК-излучение 2.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как просто проверить работоспособность инфракрасных диодов
  • Как проверить инфракрасный светодиод
  • Как проверять исправность светодиодов мультиметром
  • инфракрасные свето- и фото- диоды 3мм и доработка тестера UT-61E
  • Как проверить светодиод мультиметром (тестером) на работоспособность?
  • Проверка светодиодов с помощью мультиметра на работоспособность

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ИК-приемник для проверки пультов д.у. all-audio.proтчиков сотовых телефонов,СВЧ печи

Как просто проверить работоспособность инфракрасных диодов


Сегодня в радиоэлектронике имеются самые разнообразные изделия, применяемые для создания качественной и эффективной подсветки. Одним из таких изделий является инфракрасный тип диода. Чтобы использовать его для создания подсветки, необходимо знать не только то, где они применяются, но и их особенности. Разобраться в данном вопросе поможет эта статья. Инфракрасные светодиоды сокращенно называются ИК диоды — это полупроводниковые элементы электронных схем, которые при прохождении через них тока излучают свет, находящийся в инфракрасном диапазоне.

Обратите внимание! Инфракрасное излучение является невидимым для человеческого глаза. Это излучение можно засечь только путем применения стационарных видеокамер или же видеокамер мобильных телефонов. Это один из способов проверить, работает ли диод в инфракрасном спектре излучения.

Мощные светодиоды например, лазерный вид инфракрасного спектрального диапазона производятся на базе квантоворазмерных гетероструктур. Здесь применяется лазер FP-типа. В результате чего мощность светодиодов стартует с отметки 10мВ, а ограничивающим порогом служит мВ.

Корпуса для данного рода изделий подходят как 3-pin-типа, так и HHL. Излучение в результате этого оказывается в спектре от до нм. В результате такой структуры лазерный мощный диод служит отличным источником излучения, благодаря чему его часто используют в волоконно-оптической системе передачи информации, а также во многих других сферах, о которых речь пойдет немного ниже.

Лазерный инфракрасный тип диода является источником мощного и концентрированного лазерного излучения. В его работе применяется, соответственно, лазерный принцип работы. Давайте научимся ими пользоваться. Переведите тестер в режим проверки транзисторов — Hfe и вставьте светодиод в разъём, как на картинке ниже.

Как проверить светодиод на работоспособность? Вы видите свечение? Значит проверка светодиода выполнена, если нет — ошибись полярностью или диод не исправен. Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT, как на фото ниже.

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки. Режим проверки диода так и обозначен — графическим изображением диода, подробнее об обозначениях в статье. Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода. Проверка светодиодов тестером в режиме прозвонки — показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе.

Пишите в комментариях о том какой у вас тестер и задавайте вопросы! Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение. Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится. Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает.

Значит нужно смотреть диод. Как проверить ИК-светодиод? Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта — если он исправен вы должны увидеть мерцания. Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Он будет служить наглядным показателем работы ИК диода.

Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде. В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром?

Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет — состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке. Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов. Стандартные щупы не влезут в разъём для транзисторов, режима Hfe.

Но в него влезут швейные иглы, кусочек кабеля витая пара или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник.

Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем. Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом но не всегда. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико — Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение. Если установлено много мелких SMD — проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше. На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов. Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка.

Так вы определите целую часть ленты и поврежденную. Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты — 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты. Нам понадобится батарейка от материнской платы — типоразмера CR Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов.

Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и Ом во втором.

Запас прочности LED вам это простит. Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник. Для этого внимательно следуйте инструкции:. Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт.

Упростим процесс. Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Если вы подали слишком большую мощность — диод начнет усиленно греться. Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.


Как проверить инфракрасный светодиод

Инфракрасный светодиод ИК-светодиод представляет собой специальный светодиод, излучающий инфракрасные лучи длиной от до 1 мм. Различные ИК-светодиоды могут создавать инфракрасный свет с разными длинами волн, так же как разные светодиоды производят свет разных цветов. ИК-светодиоды обычно изготавливают из арсенида галлия или арсенида галлия алюминия. В дополнение к ИК-приемникам они обычно используются в качестве датчиков. Внешний вид ИК-светодиода аналогичен общему светодиоду. Поскольку человеческий глаз не может видеть инфракрасное излучение, человеку невозможно определить, работает ли ИК-светодиод. Эта проблема устранена камерой на сотовой телефоне.

Это я ИК-свет вижу или же это коротковолновые ИК-светодиоды и я вижу . Можно конечно проверить MAK работоспособность.

Как проверять исправность светодиодов мультиметром

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр тестер — это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DTA. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов. Особенность любого излучающего диода — низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED аббревиатура от англ. Light-emitting diode из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения.

инфракрасные свето- и фото- диоды 3мм и доработка тестера UT-61E

LED-светильники популярны и имеют много плюсов, но их сложная конструкция приводит к тому, что место поломки не всегда очевидно. Проверка светодиодов на работоспособность, при поломке позволяет определить причину неисправности и решить судьбу проблемного устройства. Рассмотрим, как в домашних условиях можно выяснить состояние светильников стандартным тестером. Ножка катода немного длиннее, а при рассмотрении на просвет его электрод внутри корпуса крупнее. Для того, чтобы прозвонить светодиод, надо выполнить следующие действия:.

А вообще наверное и тестером можно, у них обычно падение не очень большое, будет в прямом направлении вольт с мелочью тестер в режим проверки диодов и он при этом засветится немножко, камерой можно увидеть. А в обратном направлении наверное покажет как бы обрыв, но уж точно не засветится.

Как проверить светодиод мультиметром (тестером) на работоспособность?

Сегодня в радиоэлектронике имеются самые разнообразные изделия, применяемые для создания качественной и эффективной подсветки. Одним из таких изделий является инфракрасный тип диода. Чтобы использовать его для создания подсветки, необходимо знать не только то, где они применяются, но и их особенности. Разобраться в данном вопросе поможет эта статья. Инфракрасные светодиоды сокращенно называются ИК диоды — это полупроводниковые элементы электронных схем, которые при прохождении через них тока излучают свет, находящийся в инфракрасном диапазоне. Обратите внимание!

Проверка светодиодов с помощью мультиметра на работоспособность

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Оно просто в изготовлении, не нуждается в настройке и его легко можно разместить в компактном корпусе. Тока, протекающего через фотодиод, достаточно для открытия транзистора.

Именно применение дешёвого инфракрасного светодиода с малой Проверить, работает пульт или нет, можно простым способом.

Светодиод — это полупроводниковый прибор, используемый для осветительных приборов. Существует несколько способов, как проверить светодиод. Это необходимо, если требуется подключение осветительного прибора в целях освещения или для декоративной подсветки.

Порой, чтобы сделать какие-то переключения пультом, необходимо вставать и почти вплотную подходить к управляемому устройству. А иногда, приходится вращать пульт и судорожно, нажимая кнопки, пытаться, как стрелок попасть в приемник инфракрасного излучения прибора. В таких случаях хочется запустить пульт куда подальше, и вручную переключить нужный режим. Почему так происходит? Дело в том, что раньше в бытовой технике применяли более качественные электронные компоненты. Сейчас же пытаются на всём сэкономить, применяя детали, по более низкой цене.

Всё, вроде, в порядке, но не светится, зараза!

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр тестер — это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DTA. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов. Особенность любого излучающего диода — низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии.

Сегодня в радиоэлектронике имеются самые разнообразные изделия, применяемые для создания качественной и эффективной подсветки. Одним из таких изделий является инфракрасный тип диода. Чтобы использовать его для создания подсветки, необходимо знать не только то, где они применяются, но и их особенности.


Мультиметр

— Как я могу узнать, работает ли ИК-светодиод (излучатель), кроме как с помощью камеры смартфона?

Задай вопрос

спросил

Изменено 1 год, 2 месяца назад

Просмотрено 3к раз

\$\начало группы\$

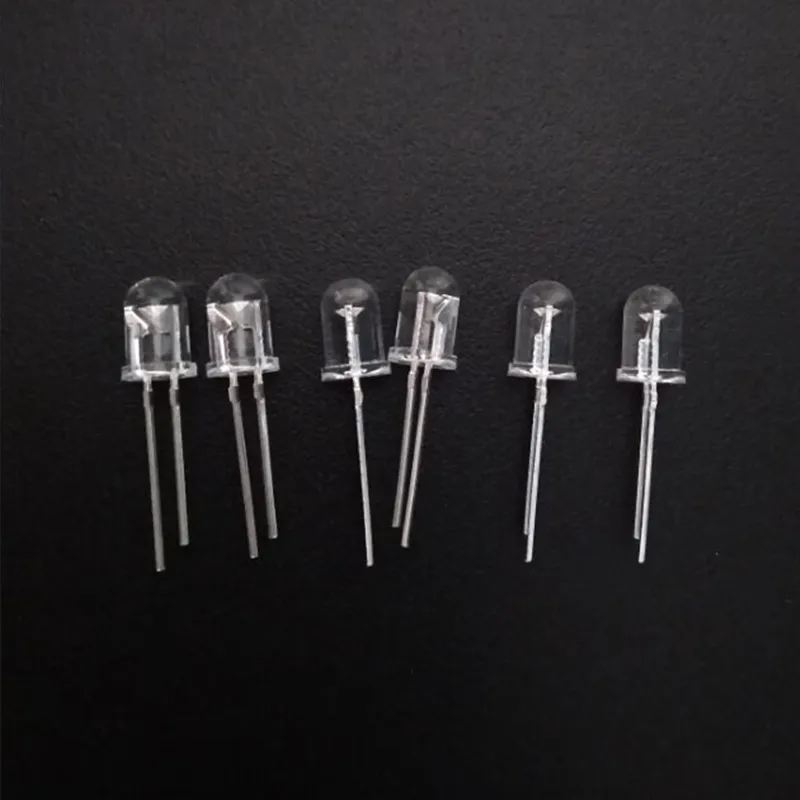

Я купил много ИК-светодиодов диаметром 5 мм и длиной волны 940 нм, как показано на рисунке ниже. Я хочу знать, работают они или нет. Я попробовал метод камеры смартфона, но не смог увидеть свет. Я протестировал несколько из них, и я не смог увидеть свет ни с одним из них, поэтому я не уверен, работает ли сам тест или нет.

Я использовал макетный блок питания и подключил светодиод так:

 5 В -> ИК-светодиод -> резистор 270 Ом -> земля

Я должен увидеть свет с камерой? Должен ли я использовать другой резистор?

Есть ли способ узнать, работает ли ИК-светодиод без камеры, но с помощью мультиметра? У меня есть дешевый мультиметр XL830L. С обычным светодиодом (красный, желтый), если бы я установил мультиметр на 2 кОм или 200 Ом, я мог бы видеть, что светодиод горит, но отображаемое значение равно 1 (ошибка). Если я сделаю то же самое с ИК-светодиодом, конечно, значение все равно будет 1, и я не смогу увидеть свет камерой.

  • светодиод
  • мультиметр
  • инфракрасный

\$\конечная группа\$

6

\$\начало группы\$

Не все камеры телефонов улавливают ИК-светодиоды, вероятно, из-за внутренней оптической фильтрации. Например, мой iPhone показывает только тусклое мерцание в темноте от ИК-пульта, который, как я знаю, очень яркий.

В общем, если светодиод имеет соответствующее напряжение (обычно ~ 1,2 В) и соответствующий ток, вы можете быть уверены, что он излучает свет. Если вы купили его у надежного поставщика и не повредили, то он должен излучать свет в пределах параметров паспорта. Вы можете проверить ток, измерив напряжение на резисторе 270\$\Omega\$ (проверьте сопротивление перед установкой, вне цепи), чтобы быть уверенным на 100%.

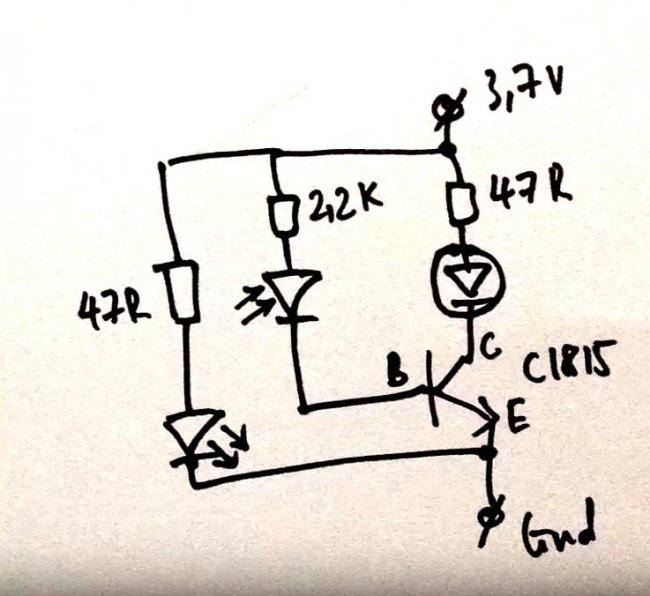

Один из способов проверить его напрямую — подключить другой аналогичный светодиод в качестве фотодиода к мультиметру в диапазоне напряжения (например, 200 мВ или 2 В). Наведите один на другой и уберите их от окружающего света (в картонную коробку или что-то еще). Если вы включите и выключите излучающий светодиод, вы должны увидеть изменение показанного напряжения на мультиметре.

Как упоминает @Seb ниже, попробуйте обе камеры. Фронтальная (селфи) камера на моем телефоне лучше реагирует на ИК-излучение. Фотосъемка вещей в высокотемпературной печи или печи с помощью цифровой камеры также может дать вам ложно-фиолетовое изображение.

\$\конечная группа\$

4

\$\начало группы\$

В дополнение к методам, упомянутым в другом ответе, вы можете получить эти карты ИК-детекторов, которые светятся в видимом спектре при воздействии инфракрасного света; Я могу поклясться, что раньше они были более доступными, чем сейчас. Я вижу несколько доступных на Amazon по гораздо более низкой цене, но у меня есть сомнения относительно того, настоящие ли они на самом деле.

(Если вас интересует физика, стоящая за этим, я полагаю, что она включает преобразование двух фотонов инфракрасного излучения в один фотон видимого диапазона — здесь нет нарушения закона сохранения энергии, извините!)

Они делают их для УФ, тоже, если вам это когда-нибудь понадобится.

Примечание. Я не связан с компанией, указанной выше; это просто тот, о котором я знаю, который продает эти вещи. Их не так просто найти.

\$\конечная группа\$

13

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

arduino — Как включается ИК-светодиод и как я могу проверить, не сломан ли он?

\$\начало группы\$

Я новичок в электронике.

Включается ли ИК-светодиод так же, как включаются обычные светодиоды, или он включается только тогда, когда вы назначаете ему определенный код для передачи?

Причина, по которой я спрашиваю:

Я купил несколько ИК-светодиодов (940 нм). Я просто пытаюсь заставить их включаться и просматривать их с помощью камеры моего телефона. У меня есть , чтобы использовать ИК-датчик, или я могу просто подать какое-то напряжение, и он включится?

Как проще всего это сделать? Я использую Ардуино.

Вот ссылка на светодиод, который я купил:

https://www.amazon.ca/Gikfun-Infrared-Launch-Emission-Arduino/dp/B0154HHAKG/ref=sr_1_1_sspa?ie=UTF8&qid=1544379560&sr=8- 1-spons&keywords=gikfun+ir+led&psc=1

  • arduino
  • светодиод

\$\конечная группа\$

8

\$\начало группы\$

ИК-светодиоды включаются так же, как и другие светодиоды. Но есть также модули передачи и приема с ИК-светодиодами, которые содержат дополнительные схемы для кодирования и декодирования данных. Однако те светодиоды, на которые вы ссылаетесь, кажутся простыми светодиодами. Они должны просто включиться. Вы можете попробовать питание 5 В с последовательным резистором 1 кОм. Электрически светодиоды являются направленными. Ток может течь через них только в одном направлении. Положительный источник питания должен быть подключен к более длинному проводу светодиода. Но если вы сомневаетесь, попробуйте оба способа, чтобы быть уверенным.

Обратите внимание, что многие камеры имеют ИК-фильтры, специально предназначенные для предотвращения попадания ИК-излучения на датчик, поэтому камера может не видеть его, если только он не очень яркий. Если резистор 1k не отображается, вы можете попробовать немного меньше, например, 470 или даже 330 Ом. Я, вероятно, не стал бы слишком сильно снижать напряжение питания 5 В, опасаясь повредить светодиод. Также может быть хорошей идеей попробовать несколько разных камер, если есть возможность. Камеры безопасности часто не имеют ИК-фильтров, потому что они используют ИК-свет, чтобы обеспечить что-то вроде ночного видения.

\$\конечная группа\$

1

\$\начало группы\$

ИК-светодиод — это «обычный светодиод». Это диод, который излучает свет.

Таким образом, вы используете его как любой другой светодиод: вы получаете техническое описание, в котором указано, какой прямой ток они обычно используют (например, 10 мА), каково прямое напряжение (например, 1,6 В), а затем вы поместите их последовательно с последовательным резистором к вашему источнику напряжения. Я не буду вдаваться в подробности о последовательных резисторах здесь, потому что существуют буквально тысячи объяснений и калькуляторов для светодиодных последовательных резисторов.

Возможно, вы перепутали ИК-светодиод с реальной интегральной схемой ИК-передатчика, которая содержит ИК-светодиод, а также другие элементы, такие как цифровой пакетизатор и блок питания.
