Обзор правильного выбора инсталляций для подвесного унитаза на примере Viega

Почему выбирают подвесной унитаз

Делая ремонт в ванной комнате и санузле перед потребителем обязательно встает вопрос о выборе типа унитаза: подвесной унитаз или традиционный напольный унитаз с бачком. Благодаря нашей ментальности мы любим останавливаться на проверенной временем классике и зачастую отвергаем инновации и современные тенденции. Более того, подвесные унитазы в постсоветском пространстве до сих пор не занимают и половины от общих продаж унитазов. Обратите внимание на следующий факт: по разным оценкам от 80% до 90% продаж унитазов в Европейском союзе приходится именно на подвесные унитазы. А это говорит о существенном отставании и указывает на путь по наверстыванию существующей разницы. А пока цифры говорят сами за себя и на это есть определенные причины.

Всю пользу подвесных унитазов можно определить достаточно коротко:

• • экономия пространства,
• • гигиена,
• • снижение шума,
• • простота в уборке.

Однако целью данного обзора является не определение преимуществ подвесных унитазов. Мы хотим дать расширенный ответ на вопрос: на что важно обратить внимание при выборе инсталляции для подвесного унитаза при покупке.

Выбор по соотношению цена/качество

Итак, сама конструкция подвесного унитаза невозможна без использования инсталляции для подвесного унитаза, т.к. является неразрывной частью подвесного унитаза.

В первую очередь хотим обратить внимание на разницу в подходе к выбору между унитазом и инсталляцией. Подвесной унитаз является керамическим изделием и для его выбора важно обратить внимание на качество эмали, глины, геометрию формы, дизайн и цвет. А инсталляция для подвесного унитаза в первую очередь является механическим изделием с подвижными деталями из стали, пластика, резины, вплоть до латунных и бронзовых частей. Это механизм, который подвержен внешним воздействиям.

Следовательно, здесь критерии качества и долговечности становятся более актуальными. Именно здесь необходимо обратить внимание на разницу в стоимости между моделями и понять, за что необходимо платить и как качественно выбрать нужный вам вариант.

Принцип «дешевое хорошим быть не может» при покупке инсталляции актуален как никогда.

— Совет №1



На что стоит обратить внимание при подборе инсталляции

Какой вес выдерживает инсталляция

Когда вы решили купить инсталляцию для подвесного унитаза у вас сразу может возникнуть вопрос, а выдержит ли такая конструкция вес самого унитаза вместе с человеком.

Специализированные европейские производители изготавливают современные инсталляции, которые выдерживает до 400 кг нагрузки

.

— Совет №2



Инсталляции для подвесных унитазов получили широкое распространение с 1960-х годов и технологии развиваются каждый день. За счет распределения нагрузки от унитаза с человеком основная часть нагрузки распределяется на опоры инсталляции, расположенные на полу. Европейские производители на этапе популяризации подвесных унитазов даже устраивали специальные маркетинговые мероприятия. На инсталляции с подвесными унитазами устанавливали автомобиль, сажали слонов (эти старые рекламные кампании можно найти на youtube), чтобы потребитель мог со спокойной душой купить инсталляцию с подвесным унитазом и не переживать по поводу надежности конструкции.

Обращаем ваше внимание, что основная нагрузка на инсталляции приходится на нижние опоры, а сама инсталляция крепится к стене.

Необходимым условием является толщина стены минимум в половину кирпича или другой материал стены, эквивалентный прочности стене в 1/2 кирпича.

— Совет №3



Как получить доступ к внутренним частям механизма после установки

Еще один страх, который может возникнуть у покупателя инсталляции касается доступа к внутренностям самого механизма бачка. Не придется ли взламывать стену, если вдруг в водопроводную трубу каким-то образом попадет камень?

Размеры и конструкция внутренних механизмов инсталляции специально рассчитаны для легкого доступа.

— Совет №4



Ответ очень простой — современные производители продумали всё так, что доступ к сердцу инсталляции бачку легко — осуществляется через отверстие смывной клавиши. Все внутренние части (сливной механизм, механизм наполнения, клапаны) специально сконструированы так, что к ним можно всегда получить доступ и при необходимости заменить.

Внутреннее строение сливного бочка Viega Prevista

Видео с примером монтажа кнопки Viega Visign for More

Что важно в корпусе инсталляции

В качественной инсталляции вы всегда получите стальную раму, покрытую краской автоматическом способом, способной противостоять коррозии. Ведь инсталляция для подвесного унитаза будет установлена за стеной и будет скрыта от ваших глаз как минимум на 20 лет.

На что обратить внимание при выборе бачка инсталляции

В момент выбора инсталляции также обратите внимание на корпус бачка.

В более качественных инсталляциях бачок изготовлен из пластика и является цельнолитым, а так же обшит пенопластом.

—

Совет №5



В более дешевых версиях пластиковый бачок является спаянным из двух частей сосудом. Это менее надежно по сравнению с цельнолитым бачком.

Также в качественной инсталляции вы обнаружите бачок, обшитый пенопластом. Это сделано не для транспортировки — ни в коем случае не отдирайте данный пенопласт.

Он выполняет 2 важные функции:

1. 1) понижает уровень шума при наполнении бачка водой;
2. 2) защищает бачок от образования конденсата за счет разницы температур.

Обычно, разница температуры холодной воды и пространства, вокруг инсталляции составляет более 10 градусов Цельсия. А это может вызывать коррозию или создать условия для развития микроорганизмов и грибков.

Фото бачка от инсталляции

Viega Prevista Dry 792862

Обратите внимание на фитинги инсталляции

Еще один фактор для внимания при принятии решения о выборе инсталляции — это материал из которого изготовлены фитинги и другие соединительные элементы.

В качественных и долговечных фитингах будет латунь или бронза, а в дешевых аналогах будет нержавейка и другие более дешевые материалы (вплоть до порошковой стали).

— Совет №6



А это обязательно скажется на беспроблемном сроке эксплуатации инсталляции и подвесного унитаза.

Фото штуцера у инсталляции Viega Prevista Dry 771980

Фото инсталляции для унитаза Schell Montus C120

Как выбрать кнопку смыва

Еще один механизм, который присутствует в инсталляции — это смывная клавиша, которая непосредственно приводит в действие механизм смыва.

Традиционно смывная кнопка имеет 2 клавиши большого и малого смыва, которые позволяют рационально относится к вопросу расхода воды.

Говоря о механизмах, то все проверенные временем инсталляции от лучших производителей используют механической привод смывного клапана.

— Совет №7



Были попытки применения альтернативного привода — пневматического, но это была лишь уловка маркетологов, рекламирующая альтернативные ощущения при нажатии на клавишу. По итогу в эксплуатации механика показала себя ненадежным механизмом.

Также стоить отметить, что смывная кнопка является лицом инсталляции, той частью, которая всегда видна. У достойных производителей вы всегда сможете найти большое разнообразие различных материалов (пластик, стекло, металл)

и внешнего вида. Правильно подобранный дизайн смывной кнопки станет элегантным элементом в общей концепции ванной комнаты.

Производители качественных изделий обычно предлагают 2 варианта выбора кнопки для смыва: предлагается купить отдельно инсталляцию и отдельно кнопку (выбирая понравившийся дизайн) или купить готовый комплект инсталляции с включенной в него наиболее популярные и универсальные кнопки для смыва. Такие варианты предлагаются традиционно в двух цветах исполнения — белый и хром. Причем на цвет хром обычно приходится порядка 90% продаж. Хром практически всегда универсально вписывается в концепцию ванной комнаты.

Часто покупатели, изучая кнопки у нас в салонах, обращают внимание на следы отпечатков пальцев, остающихся на хромированной поверхности и делают вывод, что такое будет и после установки в санузле. Это заблуждение. Кнопки смыва, представленные в салонах, ежедневно подвергаются ощупыванию в местах, которые при эксплуатации не используются. В жизни все происходит иначе. Во время эксплуатации с пальцами соприкасаются только подвижные части кнопок смыва и, следовательно, отпечатки пальцев уже перестают быть проблемой.

Разнообразие выбора смывных кнопок инсталляций также дополняется антивандальными решениями или сенсорными клавишами, которые исключают соприкосновение с поверхностью смывной кнопки. Но данные решения чаще используются в местах общественного пользования. Примером такого решения служит смывная клавиша ниже.

Фото панели смыва с ИК-срабатывание Viega Visign for Public 12

Новинка! Смывная кнопка, которая устанавливается заподлицо с плиткой. Данный вариант хорошо сочетается с керамической плиткой.

— Совет №8



Интересной новинкой в области смывных кнопок последних лет — это появление специальных рамок, которые позволяют установить смывную кнопку заподлицо с плиткой. Таким образом смывная кнопка будет находится в одной с плиткой плоскости и не будет «выпирать». Это создаёт интересный и уникальный дизайн и пользуется популярностью у людей, ценящие современные дизайнерские идеи.

Подробнее о таких кнопках можно познакомиться в нашем обзоре.

Кнопка смыва Viega Visign for More 104

Регулировка высоты установки подвесного унитаза

Традиционно комплекты инсталляций имеют регулировку по высоте только за счет опор. При этом стоит отметить, что европейским стандартом высоты установки подвесного унитаза от пола считается 43 см (аналогично обычным напольным унитазам с бачком). Такую высоту установки можно достичь с любой качественной европейской инсталляцией. Сами опоры обычно изготовлены или из стали или из пластика.

Опоры инсталляции из стали или из пластика ломаются, при установке по неопытности или чрезмерном усилии монтажника.

— Совет №9



Оба материала надежны с точки зрения эксплуатации. Но с пластиковыми опорами есть беда на отечественном рынке. Сантехники, начавшие свою карьеру еще при СССР, при установке по неопытности прилагают чрезмерное усилие и ломают пластиковые крепления.

Совместимость инсталляции и подвесного унитаза

Покупая инсталляцию для подвесного унитаза, вы обязательно зададитесь вопросом о совместимости при установке на неё подвесного унитаза. Будьте спокойны, существует только один важный параметр — межосевое расстояние между креплениями для унитаза.

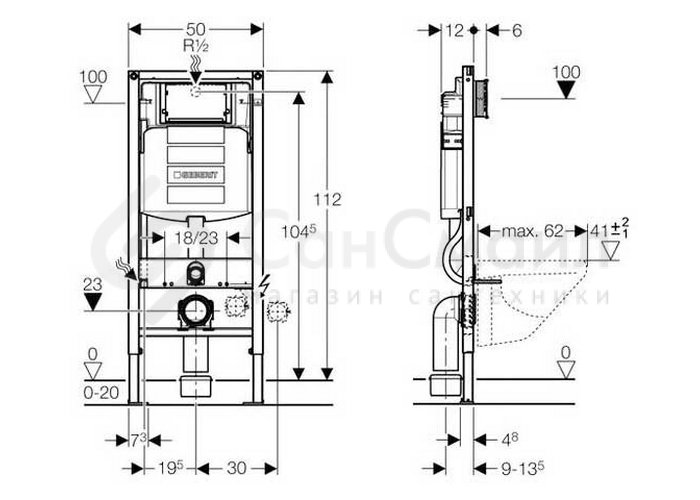

Существует только 2 стандарта: 18 и 23 см для межосевое расстояние. При этом размер 18 см занимает 97% рынка в странах СНГ.

— Совет №10



Любая более-менее качественная инсталляция для подвесного унитаза имеет стандартно подготовку для установки унитаза с межосевым расстоянием 18 и 23 см. Следовательно, переживать по данному вопросу не стоит.

Почему безободковый унитаз лучше

Говоря о совместимости в эксплуатации инсталляции невозможно не затронуть тему ободковых и безободковых подвесных унитазов. Данная тема заслуживает отдельного обзора.

Безободковые подвесные унитазы имеют измененную чашу в области традиционного ободка, у них он отсутствует, а поверхность полностью эмалирована. А вот в ободковых унитазах поверхность ободка не эмалируется.

Безободковые унитазы позволяют упростить уход, повысить уровень гигиены и позволяет снизить расход воды за счет изменения потока воды при смыве.

— Совет №11



Поток, за счет большей интенсивности ускоряется и получается меньший расход воды. Это и было основной предпосылкой изобретения безободковых унитазов. Начиная с 2012 года производители керамики начали внедрять их производство. По состоянию на март 2020 года почти все европейские производители керамики предлагают безободковые подвесные унитазы, а некоторые топовые бренды уже сняли с производства обычные унитазы с ободком.

Ключевой момент в сочетаемости инсталляции и унитаза как раз заключается в правильной регулировке потока воды.

— Совет №12



Зачастую, уже после установки инсталляции и подвесного безободкового унитаза потребитель сталкивается с проблемой, что при смыве вода выплескивается из унитаза на пол.

Эта проблема как раз вызвана изменением направленности потока воды в безободковом унитазе и ключевую роль здесь играет интенсивность потока выпускаемой воды. Данная проблема дополняется еще и разнообразием форм и вариантов дизайна подвесных безободковых унитазов. А следовательно, настройки инсталляции по регулированию объема смыва и скорости потока воды, которые были стандартом 10 лет назад, могут приводить к выплескиванию воды на пол.

Решения у данной проблемы есть! Некоторые производители продают дополнительные аксессуары — регулировочные кольца или редуктор скорости смыва.

Редуктор скорости смыва или регулировочные кольца позволяют за счет сужения спускного коллектора снизить скорость потока воды, подаваемой из инсталляции.

— Совет №13



Поэтому, при покупке инсталляции и безободкового унитаза следует заранее уточнить момент — комплектуются ли инсталляция регулятором скорости потока смыва.

На фото (справа) редуктор скорости смыва Viega Prevista 78636

Видео регулировки воды в инсталляции Viega Prevista

Регулировка смыва в инсталляциях Tece

Говоря об экономии воды, практически все производители инсталляций предусматривают возможность большого и малого смыва, реализуемым двумя клавишами на панели смыва. Также у лучших производителей предусмотрена регулировка самого объема воды, применяемого при большом и малом смыве.

Стандартными настройками считается 4,5/9 литров малый/большой смыв. При использовании подвесного безбодкового унитаза достаточным считается сокращение стандартного объема смыва в 2 раза, т.е. 2,5/4,5 литра.

— Совет №14



Что делать, если нужна нестандартная установка

Выбирая инсталляции вы можете увидеть специальные модели, которые могут быть применены в нестандартных условиях:

• • Инсталляции для установки в угол;
• • Низкие инсталляции высотой 82 см (стандартная высота 113 см).

Модели специально разрабатываются для применения, где невозможно применить обычную инсталляцию. К примеру, в низких инсталляциях есть опции установки кнопки смыва как традиционно фронтально, так и сверху, над плоскостью инсталляции. Следует отметить, что минимальная толщина инсталляции составляет 12-13 см, но существует специальные модификации толщиной 8 см, которые позволяют сохранить драгоценные сантиметры в малых помещениях. Также существуют отдельностоящие инсталляции и инсталляции для установки в искусственных перегородках.

Следует отметить один важный факт, все нестандартные варианты инсталляций для подвесных унитазов значительно дороже традиционных и самых популярных моделей, что объясняется значительным отличием в тираже производства, а это сильно влияет на стоимость конечного продукта.

Пример реализации низкой инсталляции

Дополнительные функции у инсталляции

С кнопкой для смыва связана еще одна опция — это специальная магнитная рамка для кнопки смыва, где размещен контейнер для дезинфицирующих воду таблеток. За счет конструкции на магнитах, доступ к емкости через кнопку будет осуществляться достаточно легко, а сами дезинфицирующие таблетки повысят гигиену санузла и освежат воздух.

На фото рамка для таблеток Viega 773366

Рамка для дезинфицирующих таблеток Viega

Одним из интересных маркетинговых ходов производителей инсталляций следует признать функцию вытяжной вентиляции через отверстие смыва. Производители по-разному реализуют данный функционал — одним из вариантов является дополнение инсталляции вытяжным вентилятором, контроллером и угольным фильтром. Принцип работы: воздух, прошедший через фильтр, возвращается обратно в комнату. У другого производителя можно встретить другую реализацию — смывное колено инсталляции дополняется специальным отводным патрубком, который можно подключить к общей системе вентиляции. Это решение значительно дешевле, но требует дополнительного подключения к общей системе вентиляции. Такая функция очистки воздуха встречается в современных крышках-биде и унитазах-биде, где она и специальный фильтр входят в стандартную комплектацию.

На фото смывное колено Viega 786 342

Видео примера монтажа инсталляции Schell Montus

Какой срок гарантии на инсталляции

Гарантия на инсталляции у качественных и достойных производителей как правило составляет на 10 лет при условии домашнего использования. Также стоит отметить, что подключение инсталляции рекомендуется производить к системе водоснабжения, оснащенной фильтрами очистки воды от механических примесей с размером сетки не более 300 микрон.

Подведем итоги

Учитывайте тот факт, что установка унитаза на инсталляцию и смывной клавиши происходит только после облицовки плиткой. Установка инсталляции относится к черновым работам и происходит всегда в начале ремонта. Поэтому желательно сразу знать, какую модель подвесного унитаза будет установлена на инсталляцию. Но сделав выбор в пользу качественного европейского производителя, вы получите уверенность в технической совместимости изделий и точной настройке работы узлов инсталляции и подвесного унитаза.

Опираясь на опыт розничных продаж сети салонов «Фон Танн», опыт работы в роли оптового поставщика в гостиницы, многофункциональные центры, места общественного пользования, мы рекомендуем как надежных, качественных, специализированных производителей инсталляций такие бренды как: Viega (Германия), Geberit (Швейцария), Tece (Германия-Польша), Schell (Германия). Каждый из них имеет сервисные центры в Республике Беларусь.

Обзор сделан на примере продукции Viega

P.S.

И еще один совет: часто сантехники, даже не спрашивая у клиентов, самостоятельно выбирают инсталляцию для установки исходя из собственных интересов. Хорошо, когда сантехник устанавливает качественные инсталляции. Но очень часто происходит наоборот.

Как видите, существует достаточно много нюансов в выборе качественной и долговечной сантехники. Поэтому в вопросе подбора и правильного выбора сантехнических изделий рекомендуем обращаться в наши салоны «Фон Танн». Здесь вы сможете получить профессиональную консультацию, увидеть работу инсталляций для унитазов в действии, пощупать, потрогать и сделать осознанный и правильный выбор.
