Пошаговая инструкция по монтажу металлочерепицы на крышу. Подробная видео инструкция по установке металочерепицы на кровлю.

Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.

Скачать инструкции:	Почитать на сайте:
Инструкция по монтажу металлочерепицы Poimukate (498 кб) Инструкция по монтажу металлочерепицы Ruukki (1,78 мб)	Цены на металлочерепицу Инструкция по монтажу металлочерепицы Poimukate

Видео инструкции

Инструкция по монтажу металлочерепицы

Доставка, разгрузка и хранение

Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой). Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочим. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с момента доставки к месту применения до начала монтажа.

доставка металлочерепицы

разгрузка листов

хранение кровли на объекте

Укладка обрешетки

Обрешетка – это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком. Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.

контрольный обмер скатов

антисептирование обрешетки

монтаж обрешетки на скаты

шаг обрешетки по шаблону

двойная обрешетка на коньке

Гидроизоляция

Гидроизоляция необходима для защиты от влаги. Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.

направление раскатывания рулонов

фиксация пленки и прогиб

вывод гидроизоляции на карнизе

Карниз кровли

При монтаже металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.

крепление крюков водостока

установка карнизной планки

двусторонний скотч

крепление гидроизоляции

Устройство ендовы

Ендова является важной частью кровли, так как она защищает внутренний угол крыши от протекания. Состоит из двух элементов – нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.

узел ендовы

монтаж нижней ендовы

установка верхней ендовы

крепление разжелобка

Отделка трубы

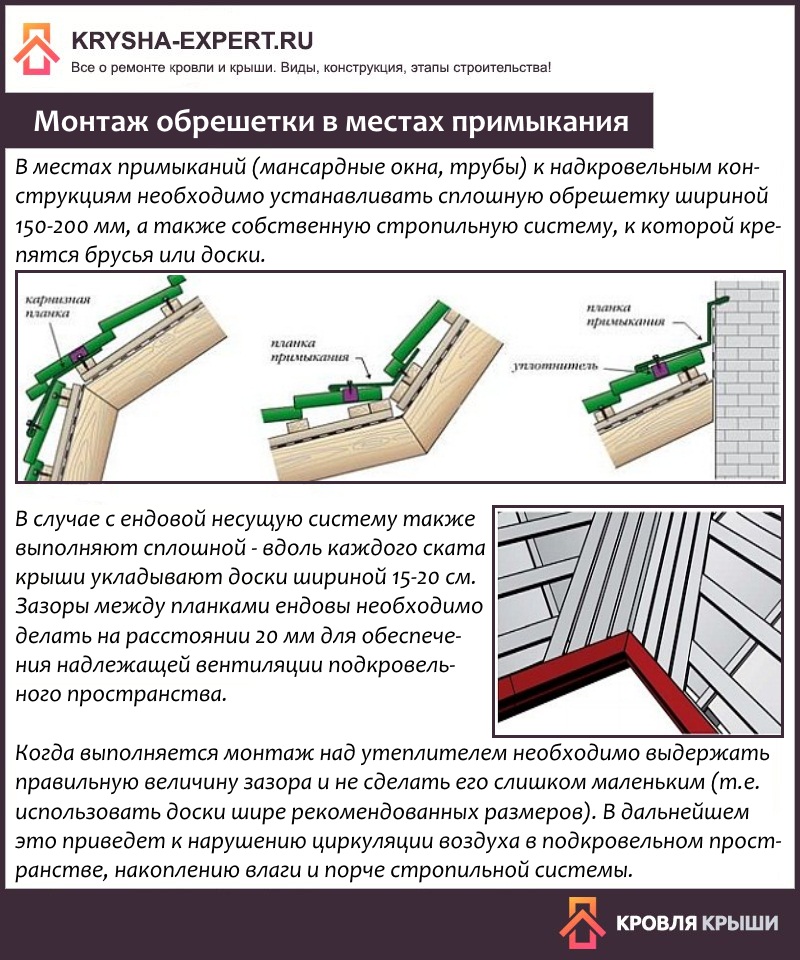

Отделка трубы производится с помощью гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».

установка фартука вокруг трубы

монтаж листов металлочерепицы

монтаж планок примыкания

отметка на стене

штробление болгаркой

щель очищается от пыли

профиль фиксируется герметиком

крепление к обрешетке саморезами

края листов завальцовываются

планки примыкания вокруг трубы

Мансардные окна

Мансардные окна позволяют сделать дополнительное естественное освещение. Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.

установка окон в скат кровли

мансардное окно с окладом

Резка листов

Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.

разметка листов металлочерепицы

резка специальным инструментом

резанные края закрашиваются

нельзя применять болгарку

Укладка листов

Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел. Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см. рис.).

подъем листов кровли по направляющим

нельзя допускать переломы

предварительная фиксация поверху

стыковка двух листов

лист подсовывается под предыдущий

порядок укладки металлочерепицы

Крепление

Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.

крепление листа по карнизу

используйте мягкую обувь

правила закручивания саморезов

Установка конька

Существуют полукруглые и прямоугольные коньки. С полукруглыми используются заглушки. Монтаж конька производится после металлочерепицы, длинными саморезами (3,5х70 мм). Под конек необходимо уложить уплотнитель.

прямоугольный и полукруглый коньки

заглушка полукруглого конька

фиксация заглушки на профиле

уплотнители под конек

крепление конька на металлочерепицу

Ветровая планка

Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее длинными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.

монтаж ветровой планки

стыковка ветровой и конька

Цена инструкции по монтажу металлочерепицы

Скачать инструкцию по монтажу кровли

можно совершенно бесплатно. Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.

Опытные прорабы говорят, что 20-30% кровельных работ – это переделка новых крыш. Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:

• крыша течет,
• стропила загнивают,
• утеплитель мокнет,
• листы кровельного покрытия ржавеют,
• а в мансарде появляется плесень.

И владельцу дома приходится раскошелиться на повторный монтаж кровли.

Цена работ по переделке крыши складывается вот из чего:

1. Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
2. Стоимость устройства нового кровельного пирога и монтажа покрытия.
3. Цена металлочерепицы (новой, так как старая за несколько лет могла прийти в негодность, если при укладке не соблюдалась инструкция).

Переделывать кровлю – это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.

Нужна ли инструкция, если кровлю делают строители?

В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.

У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и, вообще, как укладывать металлочерепицу. Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как раз и необходима инструкция по монтажу кровли из металлочерепицы.

Когда можно не читать инструкцию?

Только в одном случае – если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным – они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.

Инструкция по монтажу металлочерепицы и профнастила ☛ СТэП



Предлагаемая инструкция по мон­тажу металлочерепицы подготовлена на основе многолетнего опыта, накопленно­го за время работы ООО «СТэП».
Составляющими скатной кровельной системы являются:

• стропильная система;
• система гидро- и пароизоляции;
• кровельное покрытие;
• водосточная система;
• система утепления;
• система обеспечения подкровельной вентиляции;
• мансардные окна;
• проходы инженерных систем дома через кровельное покрытие;
• устройства безопасности и вспомогательные устройства;
• подшивка карнизных и фронтонных свесов.

Долговечность кровельной системы определяется не только сроком службы ком­понентов кровли, но и тем, насколько правильно они собраны воедино. При монтаже кровельного покрытия и других составляющих кровли, важно не только качество выполненных работ, но и обеспечение возможности проведения даль­нейших работ по строи-тельству конструкции в целом, например монтаж водосточной системы и устройств безопасности. Особо надо обратить внимание на обеспечение эффективной работы подкровельной вентиляции и надёжности гидроизоляции.
Кровельное покрытие непосредственно соприкасает­ся только с контуром вентиляции между гидроизоляцией и кровельным по­крытием. Вопросы организации вентиляции (между гидроизоляцией и утеплителем) зависят от типа применяемых гидроизоляционных мембран и планов по использованию чердачного помещения. Коротко рассмотрим устройство тёплого и холодного чердака.

Тёплый чердак, мансарда.
По стропилам укладывается гидроизоляционная мембрана. При применении современных супер-диффузионных мембран TYVEK, Folder Light, Folder Strong и т.п. необходимость создания воздушного зазора между гидроизоляцией и утеплителем отпадает. При использовании других типов гидроизоляционных мембран необходимо создать воздушный зазор 40-50 мм между плёнкой и утеплителем для свободного прохода воздуха от карниза к коньку, и плёнка укладывается с небольшим провисом до 20 мм.
Рулоны гидроизоляции раскатываются горизонтально, начиная с карниза с нахлёстом 150 мм и склейкой стыков соединительной лентой АБРИС.

Вертикальные стыки должны приходиться на стропила. Предварительно в ендовах перед монтажом основной гидроизоляции стелется дополнительный рулон гидроизоляции сверху вниз на всю длину ендовы. Маты теплоизоляции вставляются в распор в межстропильное пространство, поэтому они должны быть больше межстропильного расстояния на 50-60 мм. При укладке нескольких слоёв теплоизоляции швы должны перекрываться. Для климатических условий нашего региона толщина теплоизоляции составляет 200 мм. Со стороны помещения по стропилам снизу вверх, горизонтально степлером крепится пароизоляционная плёнка с нахлёстом 150 мм. и склейкой стыков. Все проходы тщательно герметизируются.

Холодный чердак.
Необходимость использования супердиффузионных мембран отпадает. Гидроизоляционная плёнка раскатывается с небольшим провисом до 20 мм внахлёст и склейкой стыков, как было описано выше. В ендовах так же стелется дополнительная гидроизоляция. Теплоизоляция расположена на потолке дома и изолируется от помещений пароизоляционной мембраной с проклейкой стыков.

Необходимо обеспечить вентиляцию чердака через щели в карнизе, слуховые окна и вентиляционные выходы у конька.

Скачать инструкцию по монтажу металлочерепицы





советов по резке и установке фартука из металлической плитки | На главную Руководства

Сарабет Асаф

Фартук из металлической плитки может преобразить внешний вид кухни. Металлочерепица доступна в различных материалах и отделках, включая алюминий, нержавеющую сталь, медь и бронзу. В то время как каждый производитель рекомендует определенные продукты и методы для установки, большинство фартуков из металлической плитки устанавливаются одинаково. Используйте эти советы, чтобы сделать установку успешной.

Планировка

1. Установка каждой задней панели начинается с сухой разметки. Этот макет помогает определить шаблон для укладки плитки и места, где в плитке нужно сделать какие-либо разрезы. Измерьте площадь фартука и отметьте на полу рядом участок такого же размера и формы. Начните укладку металлочерепицы в центре нижней части каждой секции стены. Это поместит любые обрезанные плитки сверху и по бокам каждой секции, где разрезы менее заметны. Металлическая плитка не обязательно требует затирки швов, поэтому поэкспериментируйте с расстоянием, чтобы определить, какой вид вам больше нравится.

Резка

1. Разрежьте все металлические плитки лезвием, предназначенным для металла. Это может означать твердосплавный диск или алмазный диск специально для того типа металла, который вы режете. Большинство производителей металлочерепицы рекомендуют использовать ножовку или ленточнопильный станок с соответствующим полотном. Разрежьте плитку лицевой стороной вверх и используйте охлаждающее масло, если лезвие или плитка начинает дымиться или раскаляться при резке. Позаботьтесь о том, чтобы использовать защитные очки и подмести место сразу после резки, так как металлические осколки могут быть опасны.

Установка

1. Некоторые производители плитки рекомендуют для металлической плитки клей на силиконовой или уретановой основе. Однако все металлочерепицы можно укладывать на раствор с латексной добавкой. Если вы решите использовать клей на силиконовой или уретановой основе, нанесите клей на обратную сторону каждой плитки змеевидными движениями и плотно прижмите их к стене фартука. Если вы решите использовать тонкий слой, нанесите раствор на саму стену с помощью мастерка. Расчешите раствор зубцами шпателя, пока он не станет одинаковой глубины, затем вдавите плитки в раствор. Слегка вбейте плитку в раствор резиновым молотком, чтобы обеспечить равномерную глубину.

Компенсационные швы и цементный раствор

1. Металл не может изгибаться, расширяться или сжиматься, как некоторые материалы. Это означает, что вы должны оставить компенсационный шов по периметру установки, чтобы плитка не отскочила от стены, если дом осядет или стена сдвинется. Оставьте пространство примерно от 1/16 дюйма до 1/8 дюйма между плиткой и прилавком, шкафом и в углах, где встречаются две стены плитки. Заполните эти зазоры герметиком на основе латекса, который может сгибаться вместе со стенами. Если вы решили зашпаклевать металлическую плитку, используйте затирку на цементной основе с добавлением латекса для заполнения швов.

Список литературы

• Этот старый дом: как установить плитку Backsplash
• Институт керамической плитки Америки: металлическая плитка
• Декор сплай Асафф работает в индустрии благоустройства дома и пишет о ней с 1995 года. Она написала множество статей об искусстве, дизайне интерьера и благоустройстве дома, специализируясь на дизайне кухонь и ванных комнат. Член с хорошей репутацией в Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

  Как установить металлочерепицу — нержавеющая сталь, медь, алюминий

  Звоните сейчас: 305-393-8835

  Установка металлической мозаики, включая мозаику из нержавеющей стали, мозаику из алюминия и медную мозаику, практически идентична процессу установки керамической или стеклянной плитки. Вы можете просмотреть наше 9-минутное видео по установке плитки и / или просмотреть фотографии установки на этой странице, на которых показана установка мозаичной плитки на стену. Обратите внимание, что тот же процесс применим и к укладке мозаичной плитки на пол. Единственное отличие состоит в том, что тип клея, используемого для укладки металлической мозаичной плитки на стену или заднюю стенку, отличается от клея, предназначенного для укладки напольной плитки. Это всего лишь руководство, и его следует рассматривать только как информационный ресурс. Автор и издатель этой статьи не несет ответственности за неправильную установку, неправильное использование, ошибки или повреждения, вызванные прямым или косвенным использованием содержимого этой статьи.

  ПРИМЕЧАНИЕ. Из-за того, что плитка из нержавеющей стали имеет металлический характер, необходимо, чтобы квалифицированный электрик выполнял электрические работы вокруг металлической плитки.

  НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ ДЛЯ УКЛАДКИ МЕТАЛЛИЧЕСКОЙ МОЗАИКИ

  • Достаточное количество металлической мозаики для покрытия требуемой площади, мы рекомендуем заказывать на 10-15% больше, чем вы измеряете, чтобы учесть излишки.
  • Достаточное количество раствора/клея для настенной или напольной плитки, чтобы покрыть область, которую вы собираетесь облицовывать плиткой. Раствор для стандартного керамического керамогранита на 100% совместим с нашей продукцией.
  • Достаточное количество нешлифованной затирки, чтобы покрыть область, которую вы собираетесь укладывать плиткой (если на плитке есть линии затирки). Используйте нешлифованную затирку, чтобы не поцарапать поверхность плитки. Вы также можете использовать эпоксидную затирку, если ее можно использовать на металлической плитке (позвоните производителю).
  • 5/32-дюймовая кельма с V-образным пазом для нанесения раствора (другие кельмы с V-образным пазом также подходят).
  • Резиновая терка для раствора.
  • Пара чистых губок и/или марлевых полотенец.
  • Два или три ведра для смешивания раствора с водой.
  • Мокрая пила для плитки / моторизованный плиткорез, если необходимо сделать какие-либо разрезы вокруг определенных препятствий. Большая часть нержавеющей стали представляет собой керамическую основу с металлическим колпачком, а не твердую сталь.
  • ДОПОЛНИТЕЛЬНО — Плоский деревянный брусок (2×4 длиной от 6 до 12 дюймов хорошо подойдет) и молоток или молоток.

  УКЛАДКА МЕТАЛЛИЧЕСКОЙ МОЗАИЧНОЙ ПЛИТКИ, ШАГ ЗА ШАГОМ

  № №

  Шаг 1	Этап 2	Этап 3	Этап 4	Этап 5
  Смешайте клей в соответствии с инструкциями на упаковке, затем плоской стороной шпателя с V-образными зубьями нанесите клей на поверхность.	С помощью V-образной стороны шпателя нанесите клей, чтобы создать равномерный уровень и обеспечить сцепление плитки.	Поместите листы плитки на стену или пол, слегка вдавливая их в клей. Ваш лист плитки может иметь или не иметь бумажную обложку.	Продолжайте укладывать другие листы плитки рядом друг с другом, соответствующим образом выравнивая линии затирки. Вам также может понадобиться вырезать отдельные плитки, чтобы они подходили друг другу.	Чтобы убедиться, что каждый лист находится на том же уровне, что и следующий, вы можете слегка постучать деревянным бруском поверх листов плитки рядом с краями.
  Этап 6	Шаг 7	Ступень 8	Ступень 9	Шаг 10
  Если ваша плитка покрыта защитным бумажным покрытием, намочите его, а затем снимите. Если ваша плитка покрыта защитным пластиком, просто снимите пластик.	Внесите окончательные коррективы в каждый лист, чтобы обеспечить правильное выравнивание стыков. Это нужно сделать до того, как клей высохнет.	Через 12-24 часа используйте неабразивную щетку или губку, чтобы удалить остатки клея или бумаги, оставшиеся на плитке. Затем протрите влажной губкой.	Приготовьте нешлифованный или эпоксидный раствор согласно инструкции на упаковке. Затем нанесите раствор резиновой теркой, вдавливая раствор в швы, пока они не заполнятся.	По прошествии от 15 минут до 1 часа используйте полотенце из марли или влажную губку, чтобы удалить излишки раствора с верхней части плитки (10 минут в случае плитки из нержавеющей стали EMT_262-MIX-SM, уделяя особое внимание очистке поверхности). оловянные акценты), избегайте сильного давления. Это может быть сделано 3 или 4 раза, чтобы удалить остатки.
  После установки Информация об очистке / Удаление остатков затирки
  № После того, как затирка затвердеет (обычно через 12-24 часа), используйте чистую ткань или губку, чтобы стереть излишки затирки с плитки. Используйте технический спирт для удаления излишков клея с поверхности стальной мозаичной плитки. По прошествии 24 часов, если у вас все еще есть остатки, используйте чистую теплую воду и чистящее средство с нейтральным PH, предназначенное для удаления затирки для плитки. Если на некоторых плитках есть черные следы, вы можете удалить их с помощью ацетона или разбавителя/растворителя клея. Используйте его с осторожностью и следуйте инструкциям производителя.

  РЕЗКА МЕТАЛЛИЧЕСКОЙ МОЗАИЧНОЙ ПЛИТКИ

  Из-за небольшого размера отдельных частей на листе мозаичной плитки вы обычно можете просто прорезать стыки между отдельными плитками и сетчатой ​​подложкой и просто удалить их, чтобы они подошли к вашей плитке. лист вокруг препятствия или в конце ряда. Однако в случае, если простое удаление отдельных плиток с листа оставит большой зазор, вам придется обрезать плитки по размеру. Хотя это звучит сложно, резка металлочерепицы на самом деле не так уж и сложна. Это связано с тем, что подавляющее большинство металлических мозаик на самом деле представляет собой керамогранит/керамическую плитку, покрытую 1-2-миллиметровым колпачком из нержавеющей стали. На изображении ниже показана типичная структура металлической мозаичной плитки с использованием либо плоской металлической детали, либо крышки из металла.





  Лучше всего использовать моторизованную пилу для мокрой плитки. Поскольку плитка очень тонкая, часто можно обойтись низкокачественной недорогой плиткорезной пилой, доступной в большинстве крупных магазинов. Эти пилы обычно продаются по цене от 80 до 100 долларов за малоиспользуемые версии для самостоятельного использования и до 1000 долларов за профессиональные версии. Многие крупные магазины и компании по аренде инструментов также сдают плиткорезы в аренду. Мы должны подчеркнуть, что пилы для плитки могут быть опасны, их лезвия с алмазными наконечниками острые, а размер куска металлической мозаичной плитки часто довольно мал, и поэтому требуется достаточно комфорта и навыков, чтобы разрезать кусок плитки, не порезая себя. . Есть один инструмент, который НЕ подходит для резки металлической плитки, и это ручной инструмент для надрезов, который обычно используется для резки фарфора, камня и керамики. Этот инструмент работает на основе надрезания относительно мягкой поверхности фарфора или керамики, однако плитки с металлическими крышками плохо поддаются надрезанию, поэтому этот метод не сработает. Если вы не чувствуете себя комфортно с этими острыми, потенциально опасными инструментами, вероятно, лучше всего вызвать профессионала, чтобы сделать окончательные надрезы, необходимые для завершения работы с плиткой.





  ОТДЕЛКА КРАЯ УКЛАДКИ МЕТАЛЛИЧЕСКОЙ ПЛИТКИ

  Часто задаваемый вопрос: «Как обработать края укладки металлической мозаичной плитки?».

  На самом деле мы предлагаем два типа бордюров из нержавеющей стали, которые подойдут для вашего проекта.

  Для получения информации о плоском бордюре из нержавеющей стали нажмите здесь.

  Для получения информации о бордюрной кромке из нержавеющей стали (также называемой карандашной кромкой) нажмите здесь.

  — Вы также можете нажать на фотографии окантовки ниже, чтобы сразу перейти на соответствующую страницу продукта. —



  В противном случае можно использовать обычную окантовку плитки. Эти полоски в форме буквы «L» идеально подходят для завершения укладки плитки по краю. Эти полоски для окантовки плитки можно приобрести в любом местном крупном магазине, таком как The Home Depot или Lowes, а также в большинстве магазинов, торгующих плиткой. Просто установите полосу на краю вашей установки, используя тот же раствор / клей для плитки, который вы используете для своей плитки. Эти кромочные полосы часто имеют перфорацию с одной стороны, это та сторона, которую вы вставляете в раствор к стене.
