Изоспан а в инструкция по применению: Полная инструкция по монтажу утепленной скатной кровли

Изоспан А — какой стороной к утеплителю. Как правильно использовать Изоспан, какой стороной класть в каких «пирогах»

Содержание

1. Что такое Изоспан
2. Технические показатели
3. Для чего нужен Изоспан для стен
4. Инструкция по монтажу материалов Изоспан А
5. Правила укладки и монтажа ветрозащитных паропроницаемых мембран
6. В конструкции утепленной кровли
7. В каркасных стенах со стороны улицы
8. При утеплении стен минеральной ватой и для вентилируемых фасадов
9. Перекрытие над вентилируемым подполом
10. Межэтажное и чердачное перекрытие
11. Известные производители и отзывы
12. ООО «Гекса-нетканые материалы»
13. «Мегаизол»
14. Rockwool
15. Достоинства и недостатки
16. Советы

Что такое Изоспан

Изоспан – это пароизоляционный материал, представляющий собой особую дышащую мембрану. При этом ее производитель предусмотрел наличие специфических материалов для самых различных нужд, поэтому данная пленка выпускается в пяти основных разновидностях. В частности, выделяют следующие виды Изоспана:

1. А. Материал с данной маркировкой предназначен для пароизоляции наружной части дома, его перекрытий, крыши.
2. В. Данный тип Изоспана необходим для внутренних помещений здания: чердаков, мансард, стен и т. д.
3. С. Применяется для парозащиты кровли, при укладке которой не использовался утеплитель.
4. D. Является оптимальным вариантом для защиты бетонных поверхностей: фундамента, оснований, перекрытий. Также используется и для крыш.
5. АМ. Усиленный тип Изоспана, который применяется в зонах с повышенной влажностью климата.
6. FB. Позволяет обеспечить отменную пароизоляцию помещений с повышенной температурой и влажностью воздуха (например, бани и сауны).

Данный материал считается одним из лучших по соотношению цена/качество на сегодняшнем рынке. Однако для того, чтобы он надежно служил вам, необходимо обратить особое внимание на его правильный монтаж. Далее поговорим о том, какой стороной необходимо укладывать Изоспан для обеспечения качественной защиты.

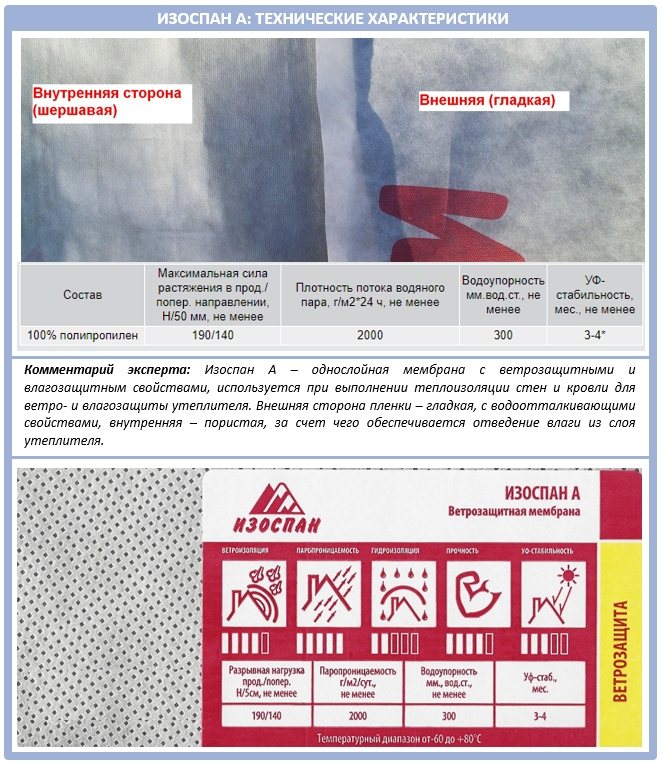

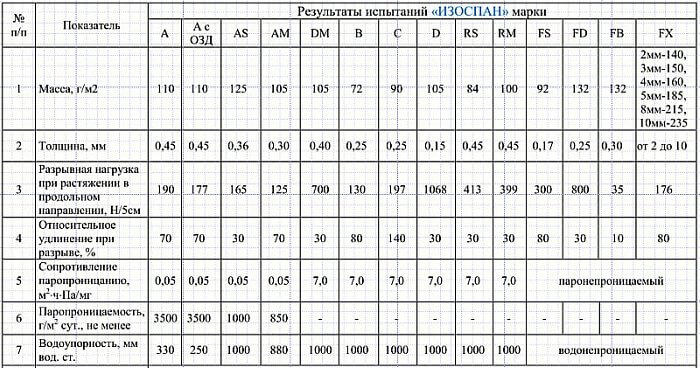

Технические показатели

Ещё на этапах строительства можно сформировать барьер, призванный обеспечить сохранение тепла, использовав Изоспан в обустройстве пароизоляции. Существует несколько видов этого материала. Плёнка представлена в большом ассортименте и отличается по своему назначению. Пароизолирующие пленки и мембраны способны полностью либо частично пропускать влагу и воздух с одной стороны. Некоторые модификации используются с целью усиления характеристик основных материалов.

Какими характеристиками обладает Изоспан:

• водонепроницаемость;
• эластичность, благодаря которой материал может принимать любые формы;
• устойчивость к воздействию ультрафиолетовых лучей солнца;
• стойкость перед различными атмосферными явлениями;
• отсутствие токсичных соединений в составе, а следовательно, безопасность для здоровья человека. отсутствие вреда для окружающей среды.
• способность выдерживать незначительные температурные перепады;
• пожарная безопасность за счёт добавленных в состав огнеупорных элементов.

Для Изоспана предусматривается различная сфера применения. Основной всё же остаётся область строительства. Материал имеет:

• уникальную структуру;
• собственную маркировку;
• индивидуальные технические характеристики.

Производители применяют буквенные обозначения различных модификаций Изоспана. Иногда эти индексы сочетаются в ряде моделей, за счет чего формируется разнообразие в плане монтажа и сферы применения Изоспана.

Для чего нужен Изоспан для стен

В практически любой схеме утепления стеновой поверхности материал приходится укладывать листами или полотнищами. За исключением напыляемых на стены эковаты и пенополиуретана. Понятно, что, как бы ни старался мастер плотно укладывать на стену секции теплоизоляции, все равно остаются стыки, швы и точки крепления листов. В эти же места в толщу утеплителя активно проникает водяной пар, который впоследствии конденсируется и образует мостики холода. Кроме того, почти все виды теплоизоляции, кроме ЭППС, обладают определенным уровнем паропроницаемости, из-за чего в толще стен скапливается влага и начинается процесс деградации утеплителя. Поэтому утепление монтируют обязательно с параллельной укладкой на стены Изоспана или аналогичных ему по характеристикам материалов.

В общем случае обшивка стен Изоспаном, в зависимости от марки полотна, обеспечивает:

• Защиту стены от проникновения водяных паров к деревянным деталям и в слой теплоизоляции;
• Гидроизоляцию при укладке по наружной поверхности стен;
• Утепление при укладке в несколько слоев.

По сути, под торговой маркой Изоспан выпускается несколько типов изоляции на основе полипропиленовой пленки и нетканого полотна, полиэтиленового структурированного полотнища с пленочной основой и стеклоткани.

К сведению! Структурно Изоспан представляет собой своеобразный сэндвич из нескольких типов материалов с разными свойствами. Поэтому, независимо от марки, всегда имеет значение, какой стороной правильно класть изоспан на стены. Иначе можно получить совершенно противоположный эффект.

Некоторые виды мембран способны пропускать только теплый водяной пар, но менее устойчивы к переохлажденному влажному воздуху и жидкой влаге. В этом случае можно укладывать и использовать Изоспан в качестве утеплителя для стен, но для гидроизоляции применять нельзя. Другие марки, например, «Изоспан В», обладают абсолютной паронепроницаемостью и высокой стойкостью к напору воды. Поэтому в любом случае перед применением нужно изучить материал, определить, какая сторона лицевая, а какая – опорная. Производитель всегда приводит на упаковке маркировку стороны, состав материала и даже указывает на полотнище разметку линий перехлеста при укладке на стены.

Инструкция по монтажу материалов Изоспан А

При выполнении работ по монтажу утепленных кровель, изоляционный материал раскатывается прямо на стропилах поверх утеплителя и там же нарезается. Материал укладывается внахлест горизонтальными полотнищами. Гладкая сторона мембраны должна быть обращена наружу. Монтаж начинается с нижней части крыши. По горизонтальным стыкам перекрытие полотнищ должно составлять не менее 15 см, на вертикальных стыках – не менее 20 см. Между полотнищами крыши в районе конька предусматривается вентиляционный зазор 5-8 см. Материал растягивается на стропилах и укрепляется деревянными контррейками, пропитанными антисептическим составом. Диаметр реек составляет 3х5 см. Крепление выполняется с использованием гвоздей или саморезов. В зависимости от используемого кровельного материала на контррейках монтируется сплошной настил или обрешетка. Для того чтобы обеспечить свободное выветривание конденсата, между утеплителем и мембраной оставляют вентиляционный зазор 3-5 см, такой же зазор предусматривается между кровельным покрытием и мембраной. Мембрана натягивается таким образом, чтобы провисание между стропилами не превышало 2 см. Необходимо следить за тем, чтобы «Изоспан А» не соприкасался с утеплителем, так как в этом случае гидроизолирующая способность материала существенно снижается. Нижняя кромка располагается таким образом, чтобы влага с поверхности мембраны естественным путем стекала в водосточный желоб. Для того чтобы водяной пар и конденсат беспрепятственно выветривались, в подкровельном пространстве должна быть обеспечена вентиляция. С этой целью в районе конька и в нижней части крыши выполняются вентиляционные отверстия, обеспечивающие непрерывную циркуляцию воздуха.

Внимание: утеплитель Изоспан А не может быть использован в роли основного кровельного покрытия. Если необходимо выполнить временную защиту строительных конструкций, к использованию предлагаются утеплители Изоспан C или Изоспан D.

При использовании материала Изоспан А, в конструкции стен малоэтажных зданий, имеющих наружное утепление, монтаж мембраны производится поверх утеплителя на деревянный каркас. Работы начинаются с нижней части стены. Полотнища материала располагаются гладкой стороной наружу в горизонтальном направлении. Перекрытие в вертикальном и горизонтальном направлении должно составлять не менее 10 см. Изоляционный материал крепится на каркасе с помощью оцинкованных гвоздей, возможно использование строительного степлера. После того, как монтаж покрытия завершен, по каркасу набиваются деревянные контррейки, необходимые для установки наружной обшивки (сайдинг, вагонка и др. ). Между мембраной и наружной обшивкой обязательно выполняется зазор на толщину контррейки (3-5 см). Нижняя кромка мембраны располагается таким образом, чтобы обеспечивать отвод влаги, стекающей с поверхности материала, в водоотводный слив.

При установке «Изоспана А» в составе вентилируемых фасадов многоэтажных зданий, он размещается гладкой стороной наружу поверх утеплителя, с внутренней стороны зазора, предназначенного для вентиляции. Монтаж осуществляется в зависимости от вида наружного облицовочного материала в соответствии с применяемой монтажной системой. Однако независимо от способа монтажа, необходимо обязательно следить за плотным прилеганием материала к утеплителю, а также за тем, чтобы материал не провисал. Крепление материала должно быть прочным. Наличие незакрепленных участков мембраны может привести к акустическим «хлопкам», которые возникают внутри вентилируемого зазора под действием резкого ветра. Полотнища размещаются таким образом, чтобы влага, проникающая под облицовку, стекала естественным путем.

	Схема монтажа материалов Изоспан А на утепленной наклонной кровле. Стропило Утеплитель Изоспан А Обрешетка Кровельное покрытие Рейки 3х5 см по стропилам Водосточный желоб
	Устройство утепленной мансардной кровли. Вентиляционный зазор Обрешетка Вентиляционный зазор Кровельное покрытие Вентиляционный зазор Стропило Рейка по стропилам Изоспан А Пароизоляция Изоспан B Утеплитель Внутренняя обшивка Рейка 3х5 см
	Устройство стен из бруса с наружным утеплением с применением материалов Изоспан А. Брус Утеплитель Изоспан А Вентиляционный зазор Наружная обшивка Гидроизоляция Фундамент
	Устройство утепленной каркасной стены с применением материалов Изоспан А. Внутренняя обшивка Вентиляционные зазоры Рейка Пароизоляция Изоспан Б Черновая обшивка Утеплитель Изоспан А Наружная обшивка Гидроизоляция Фундамент

Правила укладки и монтажа ветрозащитных паропроницаемых мембран

Пароизоляционные материалы укладываются на вертикальные, наклонные и горизонтальные поверхности. Притом, что конструкции разные, правила монтажа не отличаются. Вот что надо помнить:

Основное правило монтажа — делаем захлесты и тщательно их проклеиваем

1. На скатных кровлях и стенах работу начинают снизу. На горизонтальных кровлях — от одной из стен.
2. Второй слой материала укладывается с захлестом. То есть, одно полотнище заходит на другое не менее чем на:
   • 10 см на стенах;
   • 15 см на кровлях;
   • 15-20 см в перекрытиях.
3. Вертикальные стыки (если имеются) имеют такие же размеры.
4. Все соединения полотен проклеиваются при помощи двусторонних клеящих лент.
5. Примыкание к стенам, стропильной системе тоже проклеивается. Для примыкания к стропильной системе рекомендуется использовать самоклеющуюся уплотнительную ленту Изоспан. Для стыков — KL, для примыкания к конструкции KL+.

Задача паропроницаемой гидроизоляции и ветрозащиты — пропускать пар, но не допускать попадания влаги в жидком состоянии. Поэтому прочность стыков важна.

В конструкции утепленной кровли

В утепленных кровлях, наклон которых составляет свыше 35°, Изоспан А используется в качестве подкровельной ветровлагозащитной мембраны. Материал применяется с различными видами кровельных покрытий: мягкая черепица, натуральная черепица, металлочерепица, профилированный лист и др. Установка мембраны выполняется поверх стропил под обрешеткой с обязательным зазором 5 см над утеплителем. Мембрана выполняет роль защитного материала для предотвращения воздействия конденсата на несущие подкровельные элементы и утеплитель. Дополнительно мембрана выполняет роль ветрозащитного материала.

Кровельное покрытие Изоспан А Контррейка Утеплитель Пароизоляция Изоспан В Стропило Внутренняя отделка

В каркасных стенах со стороны улицы

Обычно в помещении влажность выше, чем на улице. И как бы мы ни защищали стены, пар в них просачивается. Это законы физики. А раз он попал в стену, его надо вывести. Так что тут та же задача — выводить пар. Можно это сделать только со стороны улицы. Так что Изоспан А в каркасных стенах также кладут со стороны улицы. Тут можно применять все типы Изоспан А, кроме «цоколя».

При использовании Изоспан А «в чистом виде» неважно какой стороной его укладывать. Все другие модификации — AS, AQ, AM — разворачиваем так, чтобы логотип был наружу.

При утеплении стен минеральной ватой и для вентилируемых фасадов

При наружном утеплении стен, в вентилируемых фасадах ситуация почти такая же, как с каркасом. Какая-то влага в стену просачивается из помещения. Дальше она проникает в утеплитель. Так как мокрая минеральная вата — плохой утеплитель, надо позаботиться о том, чтобы пар этот быстро выводился. При этом надо защитить вату от намокания и по максимуму сохранить тепло. То есть, задачу решают все те же паропроницаемые мембраны группы Изоспан А.

Пароизоляция для применения в случае наружного утепления стены любая, кроме Изоспан А с ОЗД, АF+ и цоколь. Правило укладки такое же — разворачиваем логотипом к себе. Для применения в системе вентилируемых фасадов рекомендуется к применению Изоспан АF+. Если используется металлическая конструкция, ее прочность будет  залогом того, что пароизоляция не порвется. Если же вентилируемый фасад — это обшивка по деревянным брускам, вполне может подойти Изоспан АМ, AS и AQ в любом из вариантов.

Перекрытие над вентилируемым подполом

Утепленное минеральной ватой перекрытие над вентилируемым цоколем имеет свои особенности. Первое и самое важное, чтобы схема работала, подпол должен быть  вентилируемым. Это значит, что в фундаменте должны быть продухи. И они должны быть открыты даже зимой, иначе будет у вас мокрый утеплитель и холод в доме.

Как работает такой пирог. Со стороны дома влага и пар просачиваются в утеплитель. Если просто подбить утеплитель сеткой или рейками, гуляющий в подполье ветер будет отлично справляться с выведением влаги. Но заодно, он будет уносить тепло и понемногу выносить частицы минеральной ваты, уменьшая ее толщину. Вот чтобы избавиться от выдувания тепла и утеплителя, применяют пароизоляцию Изоспан А цоколь. Она пропускает свободно пар и влагу в обоих направлениях, но не пропускает ветер.

Может возникнуть такое возражение. Влага из грунта будет испаряться и попадать в утеплитель. При определенных условиях она конденсируется на мембране, из-за чего утеплитель намокает. Может, лучше использовать пароизоляцию с гидроизоляционными свойствами? Нет. Это не будет работать. Если мембрана не будет проводить влагу, то та, которая сконденсируется или попадет в утеплитель, там и останется. Потому что она не нагреется настолько, чтобы испариться и вывестись в виде пара. Через пару лет будете иметь мешки с водой, свисающие с перекрытия и совершенно мокрый и непригодный утеплитель.

А чтобы уменьшить испарение влаги из грунта, в подполе кладут плотную пленку, на нее насыпают слой песка (любого, но без глины и пыли) слоем 5-10 см. Пленка удерживает большую часть влаги, а песок работает как адсорбент, впитывая упавший конденсат. Он (песок) тоже подсушивается гуляющим ветром.

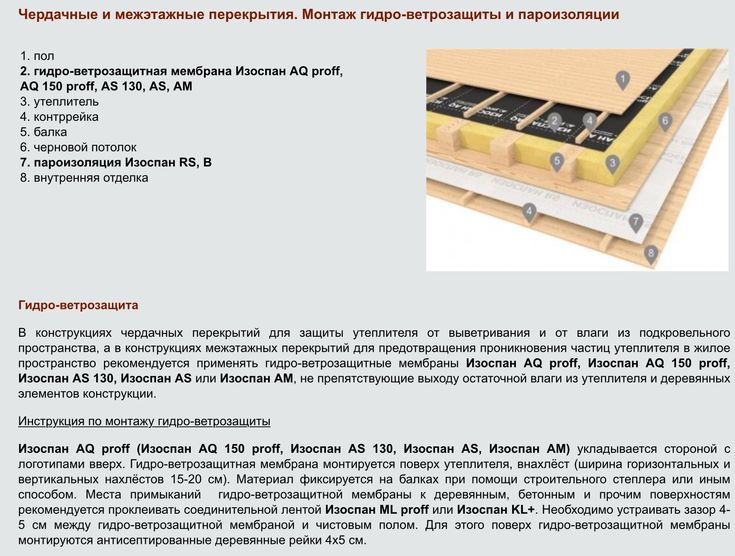

Межэтажное и чердачное перекрытие

В перекрытиях пар поступает снизу, а выводиться должен сверху. Поэтому пароизоляцию для защиты от влаги ставят снизу, а паропроницаемую ветрозащиту — сверху. В данном пироге она еще дополнительно защищает от проникновения частичек минеральной ваты в помещение. Класть Изоспан надо все также — логотип должен быть обращен к вам.

В межэтажном перекрытии для удешевления, паропроницаемый Изоспан можно заменить нетканым материалом (любым типа геотекстиля). Основная его функция тут — защита от проникновения мелких частиц минеральной ваты в воздух. Но можно так делать, только если настил пола — листовой материал в два слоя, причем в разбежку швов. Иначе влага может просочиться и тогда просто нетканый материал не защитит утеплитель от намокания.

В чердачном перекрытии такая замена вообще не рассматривается — тут еще и от выветривания тепла надо защищать. Так что ветрозащита здесь необходима.

Также обратите внимание, что пароизоляция крепится к балкам контррейками. А на них уже укладывается настил пола. Контррейки нужны для создания вентзазора, который является обязательным условием для испарения влаги. Это важно.

Известные производители и отзывы

Специалисты советуют покупать только те пароизолирующие материалы, которые выпущены известными и зарекомендовавшими себя производителями. Таким образом, вы сможете избежать приобретения низкокачественных и ненадежных пароизолирующих материалов.

На данный момент на рынке присутствует несколько крупных производителей, пароизолирующая продукция которых пользуется большим спросом. Познакомимся с ними поближе, а также рассмотрим, какие отзывы потребители оставляют об их продукции.

ООО «Гекса-нетканые материалы»

Конечно, самой популярной является одноименная торговая марка «Изоспан», относящаяся к ООО «Гекса-нетканые материалы». Этот крупный производитель выпускает качественные и надежные покрытия с 2001 года. За время своего существования фирменная пароизоляция «Изоспан» успела добиться расположения как профессионалов, так и простых домашних мастеров.

Фирменный «Изоспан», который по многим характеристикам опережает зарубежные изоляторы (например, итальянские), производится на собственной производственной базе, принадлежащей ООО «Гекса-нетканые материалы», что располагается в тверской области. В процессе изготовления пароизоляционный материал проходит множество проверок качества, чтобы в результате получились безупречные продукты.

Данного производителя отличает и достаточно большой ассортимент. На сегодняшний день ООО «Гекса-нетканые материалы» занимается выпуском не только качественного и востребованного изоспана, но и надежных соединительных и уплотнительных лент с самоклеящимися основами.

Большинство отзывов о фирменной продукции «Изоспан» – положительные. Домовладельцы утверждают, что их жилища надежно защищены от ветра и влаги после установки такой пароизоляции. А также нельзя не упомянуть и о том, что ее укладка многим домашним мастерам показалась довольно простой и быстрой.

Серьезных недостатков у товаров от «Изоспан» потребители не заметили, однако некоторым людям данные материалы показались дорогими.

«Мегаизол»

Если вы разыскиваете на полках магазинов материалы, которые можно использовать вместо изоспана, то вам стоит поискать продукцию от известной компании «АспектСнаб», которая предлагает на выбор современных потребителей надежную и долговечную «Мегаизол» пароизоляцию, а также геотекстиль и мембранные материалы прекрасного качества.

Продукция «Мегаизол» – это неплохая альтернатива изоспану.

К ее главным достоинствам стоит отнести:

• доступную стоимость;
• прекрасные пароизоляционные свойства;
• абсолютную безопасность и экологичность;
• легкость установки.

Продукцию фирмы «Мегаизол» можно использовать при обустройстве крыш, стен и полов.

Множество потребителей остались довольны пароизоляционными материалами от данного производителя. Они отмечают их низкую стоимость, а также довольно легкий вес (отсюда и беспроблемность в транспортировке). Кроме того, данный материал не является редкостью – его можно встретить практически в любом магазине.

Конечно, покупатели заметили и недостатки у пароизоляции от «Мегаизол». Например, некоторые люди посчитали, что у этого материала проблемно определить, где находится гладкая, а где шершавая стороны, что мешает при монтажных работах.

Rockwool

Rockwool – это еще один известный в России производитель, чья продукция является прекрасной альтернативной фирменному изоспану от ООО «Гекса-нетканые материалы». Данная фирма известна не только высококачественными пароизоляционными покрытиями, но и алюминиевыми клейкими лентами, уплотнителями и утепляющими материалами.

Пароизоляция от Rockwool пользуется популярностью у современных потребителей, так как обладает неплохим качеством и эффективно защищает утеплители от проникновения конденсата. Также покупатели подметили, что с использованием материалов от этой фирмы в жилище стало гораздо уютнее и комфортнее.

Серьезных недочетов у теплоизоляционных покрытий Rockwool люди не заметили.

Преимущества материала:

• прочность;
• надежность;
• поставляется с огнезащитными добавками;
• многофункциональность;
• экологическая безопасность;
• простота установки;
• паропроницаемость;
• устойчивость к высоким температурам (подходит для использования даже в ванных комнатах и саунах).

Благодаря своей структуре Изоспан предотвращает проникновение конденсата в стены и утеплитель, защищая их структуру от образования грибка и плесени. Много положительных отзывов обеспечили популярность материалу на долгие годы. Изоспан А – это непроницаемая для воздуха и влаги пленочная мембрана. Ее использование уменьшает количество сквозняков, предотвращает попадание влаги и помогает улучшить качество атмосферы в помещении. Дополнительное использование грунтовки перед укладкой мембраны на большинство строительных поверхностей не требуется.

Изопан А – инновационный материал, имеющий в составе компоненты, благодаря которым его можно использовать на поверхности с повышенной температурой. Это немаловажно в конструкциях крыш бань и саун. Уникальные свойства позволяют продлить сезон строительства и обеспечить круглогодичное возведение зданий в зонах с холодным климатом.

Продукт может выдерживать до 12 месяцев прямого воздействия ультрафиолетового излучения, сохраняя целостность, необходимую для долгосрочных строительных проектов. Материал имеет более легкий вес, чем конкурентоспособные продукты. Это свойство незаменимо, когда нужно снизить нагрузку на конструкцию. Можно установить длинные участки полотна, что позволит увеличить скорость работы на объекте. Пароизоляционный барьер устанавливается горизонтально или вертикально, обязательно с перекрещиванием полотен на 5 сантиметров.

Укладка внахлест позволяет избежать появления сквозняков. Мембрана совместима с различными строительными материалами, такими как гипс, фанера, OSB, цементная доска, бетон, CMU, герметик. Можно сэкономить на уровне потребления тепла, что позволяет устанавливать и применять отопительное оборудование в помещениях меньшего размера. Затраты на энергию могут снизиться на целых 40%. Риск появления плесени и грибка также уменьшается.

Среди главных недостатков стоит выделить:

• плохую влагостойкость;
• небольшую область применения.

Если на поверхности пленки будет скапливаться слишком много воды, влага начнет скатываться внутрь. Использовать для кровли однослойную пленку не стоит. В этом случае лучше всего подходит многослойная мембрана. В инструкции производителя указано, что Изоспан А можно применять в конструкции кровли, но желательно, чтобы уклон не превышал 35 градусов. Не стоит приобретать материал, если планируется металлическое покрытие на крыше.

Советы

• Для пароизоляции жилища можно использовать не только сам изоспан, но и его успешный аналог – Rockwool. Этот материал допустимо применять для отделки крыш, стен и перекрытий. Подобное покрытие так же имеет 2 стороны – гладкую и шероховатую. Rockwool реализуется в рулонах и по многим параметрам схож с изоспаном.
• При выборе изоспана необходимо убедиться в том, что материал имеет все необходимые сертификаты качества и соответствует ГОСТу.

• Если вы собираетесь укладывать изоспан на крышу, то вам следует делать это под небольшим углом в 35 градусов.
• Большинство разновидностей изоспана не должны контактировать с утеплителем во время монтажа. Однако если речь идет об установке изоспана С, то в данном случае пленка, наоборот, должна максимально плотно прилегать к утеплителю гладкой стороной.
• При укладке изоспана на деревянные конструкции необходимо помнить о том, что древесине требуется предварительная обработка антигрибковыми составами. Она защитит натуральный материал от возникновения плесени и грибка.
• Если вы хотите приобрести и недорогой, и простой в установке материал, то вам подойдет изоспан с маркировкой В. Его можно использовать и при обустройстве утепленной кровли, и перекрытий, расположенных между этажами. Еще одной характерной чертой данного материала является то, что он препятствует проникновению частичек утеплителя во внутреннюю часть помещения.
• Если вы хотите пароизолировать крышу, а ее конструкция является сложной, то специалисты советуют обратиться к высокотехнологичному и современному виду изоспана – AQ Proff. Он представляет собой особую трехслойную мембрану, относящуюся к профессиональной категории.
• При укладке очень важно правильно положить пароизоляционные полотна. Отражающая часть должна «смотреть» внутрь жилого пространства.
• При покупке пароизолирующего материала необходимо обратить внимание на его плотность. Так, покрытия с плотностью в 105 г/м кв. могут беспроблемно выдержать существенные снеговые нагрузки в зимнее время года.

• Пароизоляцию необходимо укладывать под любые кровельные материалы. Так, под профнастил допустимо настилать изоспан, однако его рекомендуется устанавливать на обрешетку, в которой между брусками имеется небольшое расстояние.
• Для пароизоляции пола перед укладкой ламината рекомендуется использовать изоспан FX, толщина которого составляет 2 мм. Этот материал нужно положить на идеально ровное подготовленное основание блестящей частью наверх.
• При установке изоспана необходимо следить за тем, чтобы он излишне не натягивался. В противном случае материал просто надорвется. Однако и провисать изоспан не должен, так как это может привести к тому, что под силой ветра он будет шуметь и хлопать.
• Некоторые люди ошибочно полагают, что изоспан можно оставить на крыше в качестве финишного покрытия. Разумеется, этот материал совершенно не рассчитан на такое использование. Без кровли изоспан, находящийся снаружи, просто выйдет из строя.
• Если во время установки вы случайно повредили изоспан, и на нем появилась дырка, то ее необходимо заделать. Большинство мастеров советуют использовать для этого надежный герметик, специальный клей или крепкий двухсторонний скотч.

Источники

• https://banya-ili-sauna.ru/kakoy-storonoy-stelit-izospan.html
• https://planken.guru/vse-dlya-kryshi-i-krovli/ustroystvo-krovli/tehnicheskie-harakteristiki-materiala-izospan-a.html
• https://idoom.ru/stroymaterialyi/instrykcii-po-primeneniu-izospana-a-am-b-d-dlia-sten.html
• https://www.euromet-s.ru/gidroizolyaciya/izospan/
• https://stroychik.ru/strojmaterialy-i-tehnologii/izospan
• https://dekoriko.ru/paroizolyaciya/izospan/
• https://stroy-podskazka. ru/paroizolyaciya/izospan-a/





Помогла ли вам статья?

характеристики материала, технология и особенности применения, отзывы специалистов :: SYL.ru

Строительство — это постоянно развивающаяся сфера деятельности. Устройства и материалы, применяемые для этого, неустанно совершенствуются. Одним из важнейших элементов любой постройки выступает гидроизоляция, которая призвана предохранять конструкцию от агрессивных воздействий внешней среды. На современном рынке строительных материалов представлен «Изоспан АМ».

Описание и отзывы специалистов

Вышеупомянутый материал представляет собой трехслойную паропроницаемую мембрану, которая используется для защиты теплоизоляции и элементов кровли, а также стен от конденсата, ветра, влаги и окружающей среды. Укладка, как утверждают специалисты, должна осуществляться на утеплитель, а вентиляционный зазор при этом не требуется. Это позволяет исключить затраты на обрешетку между «Изоспаном» и утеплителем.

Мнения о том, почему стоит выбрать «Изоспан»

Описываемый материал удачно сочетает в себе высокую водоупорность и паропроницаемость. Мембрана является диффузионной, что, по мнению специалистов, увеличивает срок ее эксплуатации, как и утеплителя, а также всей конструкции здания. «Изоспан АМ» не следует использовать в роли временного или основного кровельного покрытия. Областями использования являются:

• каркасные стены;
• вентилируемые фасады;
• межэтажные перекрытия;
• утепленные наклонные кровли;
• стены с наружным утеплением;
• чердачные перекрытия;
• внутренние стены.

Технические характеристики

Описываемая гидроизоляционная ветрозащита выпускается в полотнах, ширина которых составляет 1,6 м. Размер может составить 35 или 70 м². В составе стопроцентный полипропилен. Вас может заинтересовать еще и максимальная сила растяжения в поперечном и продольном направлениях. Эти параметры составляют 100 и 160 Н/50 мм соответственно.

Плотность потока водяного пара равна 880 г/м²*24 ч. Ультрафиолетовая стабильность достигает 3 месяцев. Водоупорность равна 1 200 мм вод. ст. Использовать «Изоспан АМ» можно при широком диапазоне температур, которые варьируются от -60 до +80 ˚С. Вышеупомянутые данные приведены по результатам лабораторных испытаний.

Почему «Изоспан» устойчив к свету

В состав материала входят ультрафиолетовые стабилизаторы, которые замедляют процесс снижения характеристик под воздействием солнечного излучения, однако этот процесс не останавливается полностью. Для того чтобы снизить строительные риски, которые связаны с воздействием солнечных лучей, механическими повреждениями и избыточным увлажнением, следует монтировать внешнее покрытие в виде наружной обшивки или кровли сразу после укладки наружного влагоизоляционного материала.

«Изоспан АМ» соответствует техническим характеристикам, которые определяются ГОСТ 31899-2, где прописана максимальная сила растяжения. Если вас интересует плотность потока водяного пара и сопротивление паропроницанию, стоит обратиться к ГОСТ 25898. Из этих документов вы сможете узнать, что приведенные данные верны при относительной влажности 50 % и температуре в 23 ˚С. Что касается водоупорности — она прописана в ГОСТ 3816-81.

Технология и особенности применения

Гидроизоляция может устанавливаться любой стороной, но в этом случае необходимо пользоваться рекомендациями производителя. Перед началом работы вы должны позаботиться о наличии специальных инструментов и средств крепежа. Вам понадобятся:

• деревянные рейки;
• металлический профиль;
• строительный скотч;
• саморезы;
• строительный степлер;
• ножницы для резки материала;
• расчетное количество пароизоляционной мембраны.

Гидроизоляция «Изоспан АМ» устанавливается с двух сторон лишь в том случае, когда возможно падение температуры до — 25 ˚С. Эта рекомендация верна для того случая, когда толщины стены недостаточно для обеспечения полной защиты. Фиксация слоя производится с помощью строительного степлера, но в том случае, когда полотна располагаются вдоль стен. Новый лист должен укладываться с нахлестом на предыдущий до 15 см. Стыки, образующиеся при монтаже, должны приклеиваться строительным скотчем. Слишком сильно натягивать материал не стоит, важно проследить еще и за тем, чтобы на поверхности не было видимых дефектов.

Многослойный пирог

Как только монтаж будет завершен, необходимо осуществить крепление пластиковыми или деревянными рейками, которые фиксируются к поверхности или с помощью стропильной конструкции. В последнем случае необходимо подготовить гвозди. Технология по монтажу пленки «Изоспан АМ» предполагает установку реек, расстояние между которыми составит 30 см. После этого можно заняться укладкой материалов, которые будут формировать утеплительный слой. Если сочетать «Изоспан» с рейками, то это позволит создать небольшой вентиляционный зазор, чтобы влага испарялась быстро и легко.

Какой материал профиля использовать

Если пароизоляцию вы будете осуществлять с помощью листов, то на поверхности следует укрепить каркас, который изготавливается из деревянного или стального профиля. Его прикручивают к стене саморезами. Готовый паробарьер должен быть уложен на сформированный каркас. Стыки при этом дополнительно проклеиваются клейкой лентой. «Изоспан АМ», отзывы о котором были представлены выше, может крепиться и снаружи. Это верно, когда создается вентилируемый фасад. В данном случае материал можно использовать два раза. Первый раз перед началом работ по теплоизоляции, второй раз — после того как завершится укладка утеплителя. Это позволит сформировать эффективную трехслойную систему.

Разные варианты укладки «Изоспан»

Технические характеристики «Изоспан АМ» позволяют использовать его с разными целями. Например, материал может выступить гидро- и ветрозащитой теплоизоляционного слоя кровли при установке утепленной скатной крыши. Верхним слоем при этом будет кровельное покрытие, за которым идет «Изоспан». Он укладывается на контробрешетку, под которой располагается слой утеплителя. Перед этим укладывается «Изоспан В», а вот первым и вторым слоями будут внутренняя отделка и стропила соответственно.

Иногда данный материал используется и при устройстве вентилируемых фасадов, стен с наружным утеплением и каркасных стен. В этом случае пароизоляция «Изоспан АМ» используется в качестве водо- и ветрозащиты. Самым нижним слоем станет внутренняя отделка, далее идет пароизоляция «Изоспан», следом — утеплитель, а после описываемая в статье пароизоляция, на которую набивается контробрешетка и укладывается наружная обшивка.

Использовать подобную защиту можно и в стене из бруса, который закрывается утеплителем и описываемой пароизоляцией, на которую нашивается контробрешетка. Вся система закрывается наружной обшивкой. Инструкция по применению «Изоспана АМ» может предусматривать укладку пароизоляции на несущую стену. Она закрывается элементами монтажной системы, далее идет теплоизоляционный слой, закрывающийся гидро- и ветрозащитой, описываемой в статье. Последним слоем станет внешняя отделка.

Области использования

Вы можете использовать подобную влаговетрозащиту слоя теплоизоляции и при устройстве чердачных перекрытий. Независимо от того, какая строительная конструкция используется, мембрана должна укладываться белой стороной к теплоизоляции. Речь может идти о стене, скатной кровле, перекрытии или вентилируемом фасаде. Слой должен быть уложен максимально плотно на теплоизоляцию, вентиляционный зазор при этом не требуется.

Применение «Изоспан АМ» прописано технологией при устройстве утепленной скатной кровли. В этом случае пленка настилается на стропила поверх утеплителя. Полотно должно быть раскатано горизонтально, начать следует снизу, обеспечивая нахлест. Поверх крепится контробрешетка, а сверху — сплошной деревянный настил. Следующим слоем станет кровельный материал. Между «Изоспаном» и покрытием следует оставить вентиляционный зазор в 5 см.

Дополнительные рекомендации по монтажу

Описываемая мембрана может использоваться в качестве влагозащиты и подкровельной гидроизоляции в теплоизолирующих кровлях с разными покрытиями и разными углами наклона. Голубая сторона должна быть обращена наружу. Использовать «Изоспан» можно и в роли дополнительной защиты от снега, а также атмосферной влаги при косом дожде в тех местах, где кровельное покрытие уложено с дефектами или недостаточно плотно.

Характеристики «Изоспана АМ» уникальны. Они позволяют выводить из утеплителя лишнюю влагу. При монтаже раскатывание и нарезка осуществляются поверх утеплителя. Монтаж ведется горизонтальными полотнами. Перекрытие по горизонтальным и вертикальным стыкам составляет 15 см. Растянутый материал укрепляется на стропилах степлером. Поверх вертикально фиксируются деревянные антисептированные контррейки. Их сечение должно составить 40 x 50 мм. Использовать в качестве крепежа можно саморезы или гвозди.

«Изоспан АМ» для кровли должен быть уложен таким образом, чтобы к местам стыков двух горизонтальных полотен или вертикальному нахлесту была прижата контррейка к стропилам. По контробрешетке устанавливается обрешетка или сплошной дощатый настил. Выбор будет зависеть от типа кровельного покрытия. Для того чтобы водяной пар эффективно выветрился, как и подкровельный конденсат, необходимо предусмотреть между наружной стороной материала и кровельным покрытием вентиляционный зазор, который должен составить толщину контррейки (50 мм).

Помимо прочего, для вентиляции подкровельного пространства следует предусмотреть вентиляционные отверстия для циркуляции воздушных масс. Зазор должен располагаться в районе конька и нижней части крыши. Материал следует укладывать в натянутом состоянии. Нижнюю кромку следует уложить таким образом, чтобы она обеспечивала естественный отток воды с поверхности мембраны. Жидкость будет попадать в водосточный желоб.

В заключение

Российская торговая марка, которая изготавливает пароизоляцию «Изоспан», существует на рынке более 12 лет. За это время продукция заслужила доверие множества потребителей. Продукция предлагается в большом ассортименте, а каждая модель паровлагозащитной пленки обладает индивидуальными характеристиками. С помощью подобных материалов вы сможете создать комфорт в доме, который зависит от множества факторов.

Например, пароизоляция эффективно обеспечивает гидрозащиту элементов конструкции дома от внешних воздействий по типу осадков, атмосферной влаги, конденсата и пара. Представленные современным рынком пароизоляторы многофункциональны. Их можно использовать не только для кровли, но и стен. Важно обратить внимание на классификацию, которая происходит по видам. При этом учитываются некоторые параметры по типу паропроницаемости, прочности, устойчивости к ультрафиолету и водоупорности.

ISO 20417:2021 – Наконец, некоторые четкие требования

ISO 20417:2021 Медицинские изделия – Информация, предоставляемая производителем устанавливает требования к общей информации, которую производители должны предоставлять со своими медицинскими изделиями и IVD-устройствами. Авторам удалось представить критерии в ясной и понятной форме.

ISO 20417:2021 также входит в список стандартов, подлежащих гармонизации в рамках Регламента ЕС по медицинскому оборудованию (MDR). Он предназначен для замены стандарта EN 1041:2008+A1:2013, в котором описаны требования к информации, предоставляемой в соответствии с Директивой ЕС по медицинским устройствам (MDD). Это означает, что производители медицинского оборудования должны ознакомиться с ISO 20417 и начать применять его прямо сейчас.

Эта статья предоставит вам обзор стандарта и рассмотрит наиболее важные различия между ним и EN 1041. Это позволит вам быстро проверить соответствие вашей сопроводительной информации.

1. Сфера применения ISO 20417

a) Правила, учитываемые в ISO 20417

Во введении стандарт заявляет, что его цель — служить центральным источником общеприменимых информационных требований. Для этого учитываются требования к предоставляемой информации, установленные в следующих нормативных актах:

• IMDRF/GRRP WG/N47:2018  Основные принципы безопасности и рабочих характеристик медицинских изделий и медицинских изделий для диагностики in vitro информация, предоставленная производителем медицинского изделия
• MDR (EU) 2017/745
• IVDR (EU) 2017/746

начиная с типов информации, для которых он хочет предоставить спецификации.

Он также дает некоторые важные определения терминов.

Рисунок 1: Область применения ISO 20417:2021

ISO 20417 применим для сопроводительной информации. Сюда входят этикетка и другая информация . Этикетка в свою очередь состоит из информации на упаковке и маркировки на самом устройстве. «Прочая информация» включает в себя инструкцию по применению и техническое описание .

2. Определения терминов «этикетка» и «маркировка» и разница между ними

а) Осторожно, термин хаос!

Определение термина , ярлык в ISO 20417 по существу такое же, как в MDR и IVDR. К сожалению, в MDR и IVDR термин не используется последовательно, а термин используется как синоним. Это приводит к путанице, поскольку в других соответствующих правилах термин «маркировка» означает нечто иное, чем маркировка.

Например, ISO 13485 и IMDRF используют термин , обозначающий , как синоним , сопровождающей информацию . Таким образом, в этих случаях под маркировкой понимается вся предоставленная информация, включая этикетку и ИПС ( инструкция по применению ).

В немецком языке это еще более запутанно, потому что этикетка и маркировка часто переводятся как «Kennzeichnung» (см. ISO 13485).

Тот факт, что в ISO 20417 последовательно используется термин сопроводительная информация вместо с маркировкой должна предотвращать путаницу с термином маркировка (в отличие от MDR/IVDR). Дифференциация различных терминов, а также четкие определения в ISO 20417 должны обеспечивать ясность и единообразное понимание терминов.

Пока неизвестно, сможет ли немецкий перевод ISO 20417 сделать то же самое. Окончательная версия еще не доступна на немецком языке. Немецкий драфт 2019 года не внушает особых надежд.

b) Ясность благодаря определениям

ISO 20417 помогает прояснить термин хаос с помощью многочисленных определений.

Хотя в стандарте термин не используется для обозначения , он определяет термин для обозначения .

Стандарт также дает определения для других терминов, перечисленных на диаграмме Венна на рис. 1.

Инструкции по применению представляют собой особый вид «другой информации».

Это определение не полностью соответствует определению MDR:

«Прочая информация» также включает техническое описание .

ISO 20417 использует термин для обозначения , но ISO 13485:2016 использует его.

Таким образом, маркировка в соответствии с ISO 13485 наиболее похожа на сопроводительную информацию , определенную в ISO 20417.

3. Структура разделов ISO 20417 1041), чтобы приспособиться к увеличенному объему.

Рисунок 2: Структура разделов ISO 20417:2021 (нажмите, чтобы увеличить)

Разделы 4 и 5 устанавливают общие требования к информации в сопроводительной документации , т.

е. к этикетке, а также инструкции по применению и техническому описанию.

В разделе 6 перечислены особые требования к информации:

• на этикетках (6.1, 6.3, 6.4)
• на съемных компонентах устройства (6.2)
• на упаковке (6.5)
• в инструкции по применению (6.6)

Раздел 7 устанавливает дополнительные требования к информации о:

• импортере (7.1)
• дистрибьюторе (7.2)
3 переупаковке (7.2)
• перевод (7.4)
• нормативная идентификация (7.5)

Информационные приложения содержат полезные рекомендации по разборчивости и долговечности , а также ссылки на IVDR/MDR, вышеупомянутые документы IMDRF и части ISO 16142 1 и 2.

4. Требования стандарта ISO 20417:2021 (выборка)

Стандарт ISO 20417, занимающий более 80 страниц, содержит огромное количество контента. Это связано с тем, что все требования документов MDR/IVDR и IMDRF были интегрированы. Некоторые требования дополняют требования MDR/IVDR, другие содержат уточнения и полезные рекомендации. Некоторые примеры выделены ниже.

a) Управление рисками и проектирование удобства использования

Процессы управления рисками и проектирования удобства использования должны идентифицировать информацию, сопроводительная информация должна содержаться для обеспечения безопасного использования устройства.

Информация должна быть понятной для предполагаемых пользователей (см. раздел 4).

b) Использование символов

Из MDR не ясно, должны ли символы использоваться для этикетки . В разделе 5.2 «Графическая информация» ISO 20417 поясняется, что информация на этикетке может быть представлена ​​либо в виде текста, либо с использованием символов. Если используются символы, в стандарте указываются стандарты, из которых должны быть взяты эти символы (например, 9).0007 ИСО 15223-1 ). Если иное не требуется по закону, эти символы должны быть разъяснены в инструкции по эксплуатации.

c) Коды языков

Коды языков из частей 1-3 стандарта ISO 639 можно использовать для обозначения языков, используемых в многоязычной информации (см. раздел 5.3).

d) Дата

Дата должна быть указана в формате ГГГГ-ММ-ДД или ГГГГ-ММ или ГГГГ (см. раздел 5.4).

e) Этикетка на самом устройстве или на упаковке

В MDR несколько расплывчато указано, что 9Этикетка 0003 должна быть на самом устройстве или, «если это невозможно или нецелесообразно» , она может быть размещена на упаковке (см. MDR, Приложение I  23.1 (b)). В разделе 6.1.1 ISO 20417 указывается, что этикетка не обязательно должна быть на самом устройстве, только если:

• размеры устройства не позволяют этого
• материал поверхности устройства не позволяет этого или
• непредоставление информации о самом устройстве не ведет к рискам

f) eIFU

Если электронных инструкций по применению (на немецком языке) предоставляются вместо инструкций по применению на бумаге, это должно быть указано на этикетке. Для этого можно использовать соответствующий символ из ISO 15223-1 (см. раздел 6.1.3 (d)).

г) Нанотехнологии

Если устройство содержит наноматериалы, это должно быть указано на этикетке. Для этого можно использовать соответствующий символ из ISO 15223-1 (см. раздел 6.1.3 (e)).

h) Инструкции по применению в качестве меры контроля риска

Если инструкции по применению являются частью мер контроля риска, на этикетке должно быть указано, что инструкции по применению необходимо прочитать (см. раздел 6.1.5).

i) Идентификация съемных частей устройства

В соответствии с ISO 20417, раздел 6.2, если отсутствие идентификации съемных частей устройства создает риск, этим частям должна быть присвоена собственная сокращенная этикетка со следующей информацией:

• Название производителя (без адреса)
• Идентификатор устройства
• Номер партии

j) Информация на упаковке

Помимо маркировки на самом устройстве, такая информация, как производитель (включая адрес) , идентификация устройства и т. д. также должны быть указаны на упаковке (см. раздел 6.5).

л) Инструкция по эксплуатации минимализм

Инструкция по эксплуатации должна содержать только информацию, требуемую в соответствии с правилами, и всю дополнительную информацию, необходимую пользователю для безопасного и эффективного использования устройства. Информация, не требуемая пользователем или не требуемая регламентом, должна быть опущена.

Эта информация может быть предоставлена ​​в техническом описании вместо (см. раздел 6.6.2 b).

l) Предоставление информации на веб-сайте

В MDR указано несколько расплывчато:

«Каждое устройство должно сопровождаться информацией, необходимой для идентификации устройства и его производителя, а также любой информацией о безопасности и производительности, относящейся к пользователю. , или любое другое лицо, в зависимости от обстоятельств. Такая информация может быть указана на самом устройстве, на упаковке или в инструкциях по применению, и если у производителя есть веб-сайт, она должна быть доступна и обновляться на веб-сайте с учетом следующего: […]

MDR, Приложение I, (23. 1)

Означает ли это, что вся инструкция по эксплуатации должна быть доступна на веб-сайте или только части, касающиеся безопасности и эффективности?

ISO 20417 указывает, что все инструкции по применению должны быть доступны на веб-сайте (но это не обязательно; см. раздел 6.6.5 (a)). Так что это тоже не вносит особой ясности.

м) Информация в случае переупаковки и перевода

Если устройство было переупаковано кем-либо, кроме производителя, или этикетка или инструкция по применению были переведены (например, если оно импортное), название и адрес этого третьего лица должны быть указаны на этикетке. Для этого производители могут использовать соответствующие символы из ISO 15223-1.

5. Отличия от EN 1041

Раздел 4 «Требования» EN 1041 разделен на два раздела (которые теперь содержат значительно больше требований) в ISO 20417:

• 4 «Общие положения»
• 5 «Информация элементы, которые необходимо установить»

Раздел 5 стандарта EN 1041 «Требования к предоставлению информации» был интегрирован в раздел 6 стандарта ISO 20417 «Требования к сопроводительной информации». Теперь в нем есть следующие подразделы:

• 6.1 «Требования к информации, указываемой на этикетке»
• 6.2 «Требования к идентификации съемных компонентов медицинского изделия или принадлежности»
• 6.5 «Информация, указываемая на упаковке»
• 6.6 «Требования к информации в инструкции по эксплуатации и техническому описанию»

Разделы

• 6.3 «Разборчивость этикетки» («Разборчивость» в EN 1041) и
• 6.4 «Стойкость маркировки» («Наличие» в EN 1041)

в ISO 20417 уже знакомы по EN 1041, но их объем расширился.

Раздел 5.2.2 «Доступность» стандарта EN 1041 теперь включен в раздел 4(e) стандарта ISO 20417, раздел 5.2.5 «Безопасность» опущен. В отличие от EN 1041, ISO 20417 прямо не требует, чтобы этикетка была защищена от повреждения и преднамеренной модификации.

Раздел 5.2.6 EN 1041 «Изменения в предоставленной информации» также не включен в ISO 20417. Об изменениях в предоставленной информации не обязательно сообщать существующим пользователям в соответствии с ISO 20417. Раздел 6 «Документация ” также пропущено.

6. Заключение

ISO 20417 резюмирует требования различных соответствующих нормативных документов в ясной и понятной форме. В нем разъясняются некоторые требования MDR/IVDR, которые не очень ясны, и даются практические рекомендации по их соблюдению, что облегчает производителям эффективное выполнение требований MDR/IVDR и других нормативных актов.

Термины четко определены и дифференцированы, и это должно помочь предотвратить путаницу, например, между терминами маркировка и маркировка , а также обеспечить общее понимание терминов.

ISO 20417 предлагает производителям реальное руководство по выполнению требований к сопроводительной информации .

Производителям рекомендуется пересмотреть свою сопроводительную информацию , используя ISO 20417, и, если они у них есть, обновить контрольные списки сопроводительной информации (маркировки).
