Изоспан aq proff инструкция по монтажу: Полная инструкция по монтажу утепленной скатной кровли

Содержание

Кровельные и фасадные материалы от ведущих отечественных и мировых производителей

Гидроизоляция и ветрозащита

Вариант 1.

В конструкции утеплённой кровли в качестве гидроизоляции и ветрозащиты рекомендуется использовать трёхслойные мембраны Изоспан AQ proff или Изоспан АМ, Изоспан АS – они гарантируют надёжность и долговечность конструкции вашей кровли. Материалы Изоспан AQ proff, Изоспан АМ и Изоспан АS укладываются непосредственно на утеплитель без вентзазора, что позволяет избежать затрат на дополнительную обрешётку между утеплителем и мембраной.

1. Кровельное покрытие
2. Гидро-ветрозащитная мембрана
Изоспан AQ proff, AM, AS
3. Контррейка
4. Утеплитель
5. Пароизоляция Изоспан RS, B
6. Стропило
7. Внутренняя отделка
8. Обрешетка

Инструкция по монтажу Изоспан AQ proff, Изоспан АS, Изоспан АМ.

Изоспан AQ proff (Изоспан АМ, Изоспан АS) применяется как подкровельная гидроизоляционная ветрозащитная паропроницаемая мембрана в утеплённых кровлях с разными типами покрытия с углом наклона согласно инструкции по монтажу и областью применения кровельного материала. Материал крепится над утеплителем без зазора поверх стропил под обрешёткой. Изоспан AQ proff, Изоспан АМ и Изоспан АS укладываются белой стороной к утеплителю.

Мембрана служит для защиты утеплителя и несущих элементов конструкции от подкровельного конденсата и как дополнительная защита от ветра, снега и атмосферной влаги при косом дожде в местах неплотной укладки и дефектов кровельного покрытия, позволяет выводить влагу из утеплителя.

Изоспан AQ proff, Изоспан АМ и Изоспан AS не предназначены для применения в качестве основного или временного кровельного покрытия!

При монтаже утёпленной кровли Изоспан AQ proff (Изоспан AМ, Изоспан АS) раскатывается и нарезается прямо поверх утеплителя.

Монтаж ведётся горизонтальными полотнищами внахлёст, начиная с нижней части кровли. Перекрытие полотнищ по горизонтальным и вертикальным стыкам — не менее 15 см. Растянутый материал может дополнительно укрепляться на стропилах строительным степлером. Поверх материала вертикально по стропилам крепятся деревянные антисептированные контррейки 4х5 см на гвоздях или саморезах. Место вертикального нахлёста или стыка двух горизонтальных полотнищ должно быть прижато контррейкой к стропилу. По контррейкам монтируется обрёшетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Для выветривания водяного пара и подкровельного конденсата обязательно предусматривается вентилируемый зазор между наружной стороной материала Изоспан AQ proff (Изоспан AМ, Изоспан АS) и обрешёткой на толщину контррейки 4-5 см. Кроме того, для обеспечения вентиляции подкровельного пространства в нижней части крыши и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха. Материал Изоспан AQ proff (Изоспан AМ, Изоспан АS) крепится с небольшим провисанием.
Нижняя кромка материала должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб.

При применении в мансардном помещении способа утепления по П-образной схеме или по схеме трапеции по стропилам аналогично монтируют усиленный материал Изоспан AQ proff.

Стыки уложенных полотнищ скрепить между собой соединительной лентой Изоспан KL или KL+.
Для герметизации мест крепления контррейки необходимо применять Самоклеющуюся Уплотнительную Ленту (смотрите схему варианта №2).
Места примыканий материалов Изоспан к трубам, мансардным окнам проклеивать клейкой лентой Изоспан ML proff.

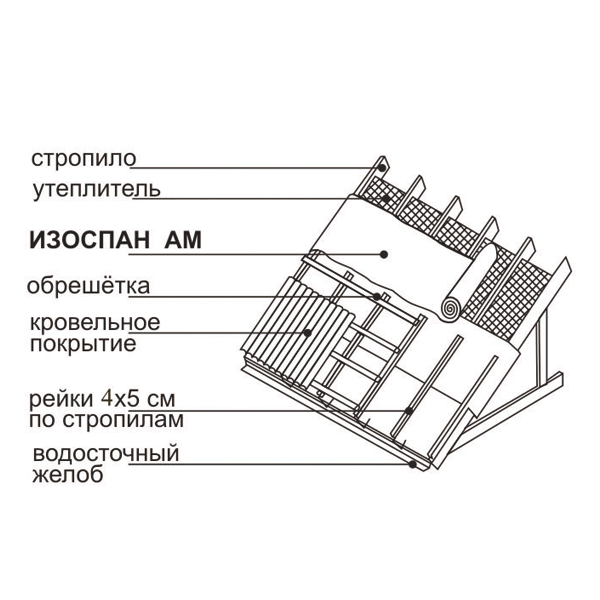

Утепленная скатная кровля, схема варианта №1:


Вариант 2.

В конструкции утеплённой кровли в качестве подкровельной гидроизоляции и ветрозащиты возможно применение также материалов Изоспан DM (оптимально в случае использования в качестве кровельного покрытия металлической кровли). В этом случае необходимо соблюдение вентилируемого зазора между утеплителем и Изоспан DM.

1. Кровельное покрытие
2. Гидро-ветрозащитная мембрана
Изоспан AQ proff, AM, AS
3. Контррейка
4. Утеплитель
5. Пароизоляция Изоспан RS, B
6. Стропило
7. Внутренняя отделка
8. Обрешетка
Инструкция по монтажу Изоспан DM.

При монтаже утеплённой кровли Изоспан DM применяется в качестве подкровельной гидроизоляции. Монтаж ведётся горизонтальными полотнищами внахлёст, гладкой стороной наружу, начиная с нижней части кровли. Перекрытие полотнищ по горизонтальным и вертикальным стыкам – не менее 15 см. Растянутый материал крепится на стропилах или по дополнительной рейке вертикальными деревянными антисептированными контррейками 4х5 см на гвоздях или саморезах с небольшим провисанием (не более 2 см). По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Между Изоспаном DM и утеплителем предусматривается вентилируемый зазор 4-5 см, а между Изоспаном DM и обрешёткой – зазор на толщину контррейки (4-5 см). Нижняя кромка должна обеспечивать естественный сток влаги с поверхности Изоспана в водосточный желоб.

Стыки уложенных полотнищ скрепить между собой соединительной лентой Изоспан KL или KL+.

При монтаже Изоспана DM для организации вентиляционного потока вдоль конька необходимо делать вентиляционный разрез!

Места примыканий материалов Изоспан к трубам, мансардным окнам проклеивать клейкой лентой Изоспан ML proff.

Утепленная скатная кровля, схема варианта №2:


Внимание!

При монтаже контррейки по стропилам в местах ее крепления саморезы (гвозди) повреждают целостность полотнищ Изоспана. Через эти места креплений влага, образующаяся в подкровельном пространстве, может проникать в утеплитель и деревянные конструкции. Поэтому необходимо применять Самоклеющуюся Уплотнительную Ленту для герметизации мест крепления контррейки.

Пароизоляция

Инструкция по монтажу Изоспан RS (Изоспан В)

Изоспан RS (Изоспан В) применяется как пароизоляция в утеплённых кровлях эксплуатируемых мансард с различными типами кровельного покрытия. Материал служит для защиты теплоизоляционного слоя от проникновения паров изнутри помещения, а также защищает жилое пространство от проникновения частиц утеплителя.
При монтаже утеплённой кровли пароизоляция Изоспан RS (Изоспан В) крепится с внутренней стороны утеплителя на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведётся снизу вверх горизонтальными полотнищами внахлёст с перекрытием по горизонтальным и вертикальным стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном – оцинкованными профилями.
Монтаж материала производится с плотным прилеганием гладкой стороной к утеплителю, шероховатой стороной вниз. Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см. Для обеспечения герметичности паробарьера полотнища материала Изоспан RS (Изоспан В) необходимо скреплять между собой соединительной лентой Изоспан KL, KL+ или Изоспан SL.

Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff.

Вместо Изоспана RS (Изоспана В) в качестве пароизоляции при монтаже утеплённой кровли может применяться Изоспан DM или Изоспан C. Схема монтажа аналогичная, шероховатой стороной вниз.

Также в качестве пароизоляции может применяться отражающая гидропароизоляция Изоспан FS, Изоспан FD и Изоспан FX. Материал монтируется с внутренней стороны утеплителя (на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей) металлизированной поверхностью в сторону помещения с целью отражения теплового потока для экономии затрат на отопление помещения.

Монтаж ведётся горизонтальными полотнищами внахлёст, начиная с нижней части крыши. Перекрытие материала по горизонтальным и вертикальным стыкам — не менее 15 см (Изоспан FX – встык). Полотна необходимо герметизировать соединительной лентой Изоспан FL.
Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Изоспана и материалом внутренней отделки для обеспечения условий теплового отражения.

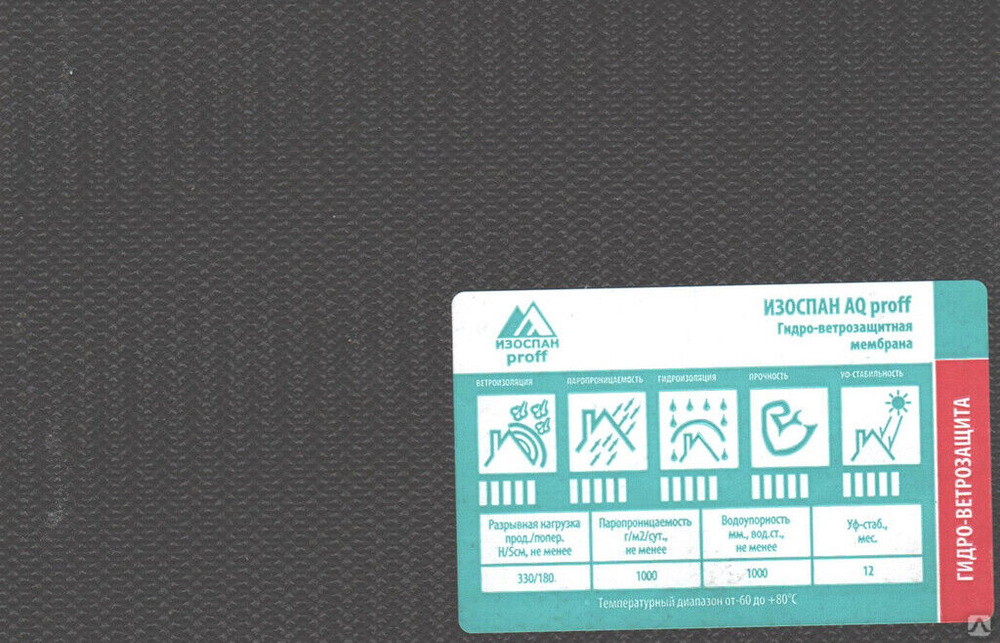

цена за рулон, характеристики, фото

Гидро-ветрозащитная мембрана обладает высокой паропроницаемостью, водоупорностью и прочностью, которые позволяют выполнять гидро-ветрозащитные функции в вентилируемых конструкциях кровель и фасадов с максимальной эффективностью. Высокая прочность на разрыв, на срыв, на срыв с гвоздя, высокая УФ-стабильность позволяет выполнять монтаж в условиях повышенных нагрузок на материал, вызванных погодными условиями, сложностью конструкции, продолжительностью монтажа. Допуск по ширине и длине +/ – 2 %. Производится по СТО 18603495. 027-2014. Цвет не регламентирован, оттенок может отличаться от партии к партии.

Основное назначение

гидро-ветрозащита в конструкциях полностью или частично утепленных скатных кровель, ветрозащита в конструкциях утепленных стен, гидро-ветрозащита в конструкциях межэтажных/чердачных перекрытий.

Возможное применение

гидрозащита в конструкциях неутепленных скатных кровель с дополнительным эффектом оптимизации температурно-влажностного режима в чердачных помещениях.

Состав

полипропилен.

Детали

Способ монтажа

  • Монтаж начинают с нижней части кровли. Изоспан AQ proff раскатывается на кровельных стропилах стороной с логотипами вверх. Гидро-ветрозащитная мембрана укладывается без натяжения. Монтаж ведётся горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 15 см). Материал фиксируется на стропилах при помощи строительного степлера. Если остатка рулона не хватает на всю ширину кровли, то вертикальный нахлёст полотен мембраны выполняется на стропильной ноге.
  • В зоне карниза нижняя кромка первого ряда гидро-ветрозащитной мембраны укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты. При укладке мембраны в зоне карниза следует избегать образования складок, препятствующих естественному стоку влаги с поверхности материала.
  • В ендове полотно гидро-ветрозащитной мембраны раскатывается поверх ендовных досок по всей длине ендовы и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Нижняя кромка материала укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты. Полотно гидро-ветрозащитной мембраны с левого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски правого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидро-ветрозащитной мембраны с левого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты полотно гидро-ветрозащитной мембраны с правого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски левого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидро-ветрозащитной мембраны с правого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты.
  • В зоне конька , хребта гидро-ветрозащитная мембрана перегибается через конёк, хребет на расстояние не менее 15 см и фиксируется на противоположном скате при помощи строительного степлера. Нахлёст проклеивается двухсторонней соединительной лентой.
  • Для обеспечения герметичности гидро-ветрозащитного слоя нахлёсты уложенных полотен мембраны рекомендуется проклеивать двухсторонней соединительной лентой, места примыканий гидро-ветрозащитной мембраны к трубам, мансардным окнам и другим элементам кровли необходимо проклеивать соединительной лентой.
  • Окончательно Изоспан AQ proff закрепляется на стропилах деревянными антисептированными контррейками. Для герметизации мест крепления контрреек применяется самоклеющаяся уплотнительная лента, которая наклеивается на контррейки перед их монтажом. Контррейки монтируются вертикально по стропилам (уплотнительной лентой к гидро-ветрозащитной мембране) и крепятся гвоздями или саморезами. При монтаже контрреек в зоне ендовы необходимо оставлять зазор не менее 5см между контррейками и ендовными досками для отвода влаги.
  • По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Для обеспечения вентиляции подкровельного пространства с целью выветривания водяного пара и конденсата обязательно предусматривают:
  • 1) вентилируемый зазор между наружной стороной гидро-ветрозащитной паропроницаемой мембраны Изоспан AQ proff и обрешёткой / сплошным настилом на толщину контррейки. Высота вентилируемого зазора зависит от длины и угла наклона ската крыши и определяется в соответствии с СП 17.13330 «Кровли»;
  • 2) входные вентиляционные отверстия в нижней части крыши (в районе карниза) и выходные вентиляционные отверстия в верхней части крыши (в районе коньков / хребтов) для циркуляции воздуха;
  • 3) свободный проход воздуха в вентилируемом зазоре от нижней к верхней части крыши (от карниза к коньку / хребту).
  • Система вентиляции должна быть устроена таким образом, чтобы исключить застой воздуха в подкровельном пространстве.

Характеристики

  • Артикул

    11.02.00.01.22

  • Тип товара

    Мембрана

  • Бренд

    Изоспан

  • Область применения

    Для стен, Для кровли, Для фасада

  • Длина, м

    43,75

  • Ширина, м

    1,6

  • Плотность

    188 г/м2

  • Водоупорность

    Не менее 1000 мм водного столба

  • Паропроницаемость

    Не менее 1000 г/м2/сутки

  • Стабильность к УФ облучению

    12 месяцев

  • Количество на поддоне

    60 рулонов

  • Страна-производитель

    Россия

  • Применение

    Для дома, Для вентилируемых фасадов

  • Тип изоляции

    Ветро-влагозащита

  • Площадь упаковки, м2

    70

  • Серия

    AQ Proff

  • Цвет

    Черный

  • Вес, кг

    6,7
