Каким кабелем подключать варочную поверхность, духовку, кондиционер

Для мощных потребителей, таких как варочная панель, духовка, кондиционер или электрокотел, нужно отдельная ветвь подключения с кабелем достаточного сечения. Но каким именно кабелем? Рассказываем подробно.

Основные требования

Для проводки по дому лучше использовать медный моножильный (жесткий) кабель. Многожильные кабели имеют свои преимущества (например, лучше гнутся и не при этом не ломаются), но в данном случае они нам не подходят.

Количество жил зависит от типа вашего подключения. В стандартном варианте на 220 В это три жилы: ноль, фаза и «земля». Но при трехфазном подключении жил может быть 5: те же ноль и «земля» плюс, собственно, три фазы.

Каким кабелем подключить варочную панель?

В новостройках газ уже не используют, так что все плиты, варочные поверхности и духовки — электрические. Варочные панели – это очень мощные устройства, поэтому они требуют прокладки кабеля повышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм². Но такой вариант обойдется недешево, к тому же будет иметь большой диаметр. Можно ли сократить сечение, не жертвуя безопасностью? Вполне, если принять в расчет характеристики конкретной модели плиты или поверхности. Вот соответствия сечения кабеля мощности варочной панели, которые рекомендуют использовать производители техники:

• До 3,5 кВт – 3*2,5 мм².
• От 3,5 до 5,5 кВт – 3*4 мм².
• От 5,5 до 7,2 кВт – 3*6 мм².
• От 7,2 кВт до 8,8 кВт – 3*10 мм².

Кабель необходимо вести напрямую от щитка — никаких розеток, никакой другой техники на той же ветке.

А если у меня трехфазное питание?

В этом случае задача упрощается. Если подключить три фазы, вся нагрузка распределится между ними. Соответственно, вам понадобится пятижильный кабель с сечением 2,5 мм² — как правило, этого достаточно. Такой кабель все равно недешевый и довольно толстый, но работать с жилами 2,5 мм² удобнее, чем с 4 или 6 мм².

А какой тип кабеля взять? Лучшими вариантами, на наш взгляд, остаются кабели ВВГнг-Ls или NYM. Эти кабели имеют самозатухающую изоляцию, а также сечение жилы у них соответствует норме (не так как у ПУНП, где сечение может отклоняться от нормы на 30 %).

Каким кабелем подключить духовку?

В среднем мощность духовых шкафов составляет 2,5 – 3,5 кВт, поэтому для них, на первый взгляд, не нужна такая «толстая» проводка. Однако к каждому духовому шкафу производитель дает свои рекомендации в плане подключения. Из личного опыта скажем, что в большинстве случаев производитель требует наличия проводки сечением 2,5 мм².

Подключать духовку можно как напрямую к щитовой через отдельный кабель ВВГнг-Ls 3*2,5 мм² или через розетку на 16 А.

Каким кабелем подключить электрический котел?

Одноконтурные или двухконтурные котлы могут иметь мощность от 3 до 12 кВт. В зависимости от мощности подбирается соответствующее сечение проводки. Ниже в таблице приводится соответствие сечения провода номинальной нагрузке, которую он выдерживает.

Однако стоит учесть, что, начиная с 8 кВт для подключения котла нужны три фазы. Для трехфазного подключения нужно брать ВВГнг-Ls 4*2,5 мм² или NYM такого же сечения. Также для электрокотла ставится отдельный автомат.

Какой провод взять для кондиционера?

Здесь вообще все очень просто. Учитывая, что кондиционеры редко бывают мощностью больше 3 кВт (кроме промышленных), их можно свободно подключать к розетке. Однако, как и в случае с духовкой, кондиционер нужно «сажать» на отдельную розетку, к которой больше ничего не будет подключаться.

Соответственно, для подключения кондиционера мощностью до 3 кВт, например, Electrolux EACS-09HG2/N3, вполне хватит медного трехжильного провода сечением 1,5 мм

2.

Интересное из мира электропроводки:

• Проводка в деревянном доме: как избежать пожара
• Как гарантированно выбрать хороший кабель для проводки?

Теги электропроводка

Автор

Антон Гладышев

Какое сечение кабеля нужно для подключения варочной панели

Все больше людей останавливают свой выбор на варочных панелях. Модели различаются по типу нагревательного элемента. Бывают электрические (тэны), газовые, индукционные, комбинированные (газовые и электрические конфорки). Варочная панель может идти в комплекте с духовым шкафом, это смотрится современно и стильно. Такая бытовая техника стоит недешево, да и монтаж требует отдельных расходов. Чтобы сэкономить, некоторые подключают прибор к электросети самостоятельно. Надо знать, как это делать,

какой кабель для варочной панели купить. Даже незначительное нарушение правил может привести к возгоранию проводки.

Содержание

1. Топ индукционных варочных панелей
2. Требования к установке электрической варочной поверхности
3. Что нужно знать для выбора сечения кабеля для электроплиты?
4. Требования к проводке
5. Заземление электрической плиты
6. Силовая розетка и вилка
7. Особенности подключения варочной панели к электросети
8. Однофазная схема на 220 Вольт
9. Двухфазная схема на 380 Вольт
10. Трехфазная схема 380В (распространена в частных домах и на предприятиях)
11. Рейтинг лучших индукционных варочных панелей
12. Electrolux EHH 56240 IK
13. Electrolux IPE 6453 KF
14. Haier HHX-Y64NFB
15. Bosch PUE611FB1E
16. Weissgauff HI 641 BSC
17. Виды проводов
18. Частые ошибки

Топ индукционных варочных панелей

Место	Модель
1.	Electrolux EHH 56240 IK	Цены	Обзор
2.	Electrolux IPE 6453 KF	Цены	Обзор
3.	Haier HHX-Y64NFB	Цены	Обзор
4.	Bosch PUE611FB1E	Цены	Обзор
5.	Weissgauff HI 641 BSC	Цены	Обзор

Требования к установке электрической варочной поверхности

Независимо от типа варочной панели при ее подключении

электросеть обязательно должна быть обесточена. Перед тем, как подключить прибор, рассчитывают нагрузку на электропроводку. Если она не в состоянии справиться с нагрузкой, будет выбивать автоматический выключатель. Провода начнут греться и плавиться. Если в доме устаревшая проводка и заменить ее нет возможности, стоит отказаться от покупки варочной панели и духового шкафа. Можно провести открытую разводку, но тогда электрический кабель будет проложен открыто по стенам и плинтусам.

Что нужно знать для выбора сечения кабеля для электроплиты?

В комплекте некоторых моделей электрических плит кабель отсутствует. Его придется приобретать отдельно, поэтому надо знать, как правильно выбрать. При покупке обязательно учитывают мощность техники, которая указана в техническом паспорте. Есть модели с мощностью 6.5, 6.6, 6.8 кВт. Именно от этого показателя зависит, какого сечения для варочной панели должен быть кабель.

Для прибора, подключенного к однофазной сети, мощностью:

• не больше 3 кВт – размер сечения кабеля 1.5 мм²;
• 3-5 кВт — размер сечения кабеля 2.5 мм²;
• 7.5-10 кВт — размер сечения кабеля 6 мм².

При подключении к 3-х фазной сети техники мощностью не более 5 кВт, нужен провод сечением 1.5 мм², 10 кВт – 2.5 мм².

Еще один фактор, который должен быть учтен – фазность подключения. Он зависит от того, сколько в кабеле жил: 3 или 5. Количество зависит от питания электросети в доме: одно- или трехфазное.

В первом варианте в проводе должно быть

3 жилы:

• нулевая;
• фазная;
• заземление.

Для трехфазной сети кабель состоит из 5 жил:

• нулевая;
• заземляющая;
• три фазных.

Важно верно рассчитать сечение проводника. К этому надо подойти со всей ответственностью. Если электропроводка обладает недостаточной пропускной способностью, то при повышении нагрузки и выхода ее за номинальные показатели, коммуникации начинают нагреваться. Критическое повышение температуры провоцирует плавление изоляционного слоя и возникновение пожара.

Таблица соответствия мощности прибора и сечения кабеля

Требования к проводке

Правильная работа и безопасность во многом зависит от качества электропроводки. В розетке для техники или вилке должно быть 3 или 5 контактов. Если этого нет, нужно прокладывать новый кабель. Электрическая проводка соединяется с распределительной коробкой только через УЗО. При повреждении кабеля оно разъединит цепь, ток замкнется на панели.

Прибор мощностью до 2.5 кВт можно подключать к имеющейся сети при условии, что она соответствует современным требованиям. Для мощной техники необходимо выделить отдельную линию. Кабель с сечением 6 мм² в состоянии выдержать нагрузку в 10 кВт довольно долгое время. Специалисты рекомендуют ставить автомат с классом защиты — C32. Для варочной панели мощностью не выше 8 кВт подойдет 4 мм кабель и автомат C25.

Для варочной панели правильнее будет выбрать кабель NYM или ВВГнг с учетом диаметра провода. Для провода сечением 4 мм диаметр – 2.26 мм, для провода 6 мм – 2. 76 мм.

Данные для УЗО на 1 пункт выше номинала автомата защиты: для устройства на 32А нужен УЗО на 40А.

Заземление электрической плиты

Любую варочную панель, включая Бош, обязательно подключают через заземление. Если в квартире есть общий заземляющий контур, то медный гибкий провод с сечением не меньше 2.5 мм² прокладывают от щитка и подсоединяют к корпусу плитки. При отсутствии заземляющего контура устанавливают УЗО, делают зануление защитным нулевым проводником.

Выполнение работ, связанных с электричеством, требует наличия конкретных знаний и опыта. Только опытные специалисты знакомы со всеми тонкостями. Они отлично ориентируются в нужных материалах и приспособлениях, умеют пользоваться необходимыми приборами.

Силовая розетка и вилка

Для подключения электрической варочной панели необходима вилка и розетка. Выбор розетки зависит от мощности модели. Для мощного прибора нужна розетка на 32А.

Желательно приобрести деталь от известного производителя, например, Schneider Electric, Legrand или АВВ. Надо позаботиться о специальной розетке. Иначе, чтобы почистить плитку, придется каждый раз пользоваться электрощитком. Монтируют розетку на удобной высоте. Предпочтительнее, если она будет находиться на 90 см над полом. Подрозетники запрещено устанавливать на одном уровне с панелью. Точку установки смещают влево либо вправо.

Специалисты не советуют устанавливать розетку на электролинию, к которой одновременно подключают духовой шкаф и варочную панель. В этом случае лучше использовать автоматы. Их ставят рядом в специальном боксе и подводят мощную линию, которая рассчитана на включение нескольких электрических приборов. На каждую технику устанавливают защитные автоматы и УЗО, к ним и выполняют подключение.

Номинал автомата, который защищает кабель и линию, должен быть равен сумме номиналов автоматов, подключенных к этому кабелю, либо быть выше.

К примеру, если линию в 6 мм² защищает автомат на 32А, то в специальном боксе должно быть не больше 2-х автоматов по 16А. Неточности при выборе устройства защиты делают схему уязвимой при резких скачках напряжения.

Варианты соответствия кабелей и мощности варочной панели

Особенности подключения варочной панели к электросети

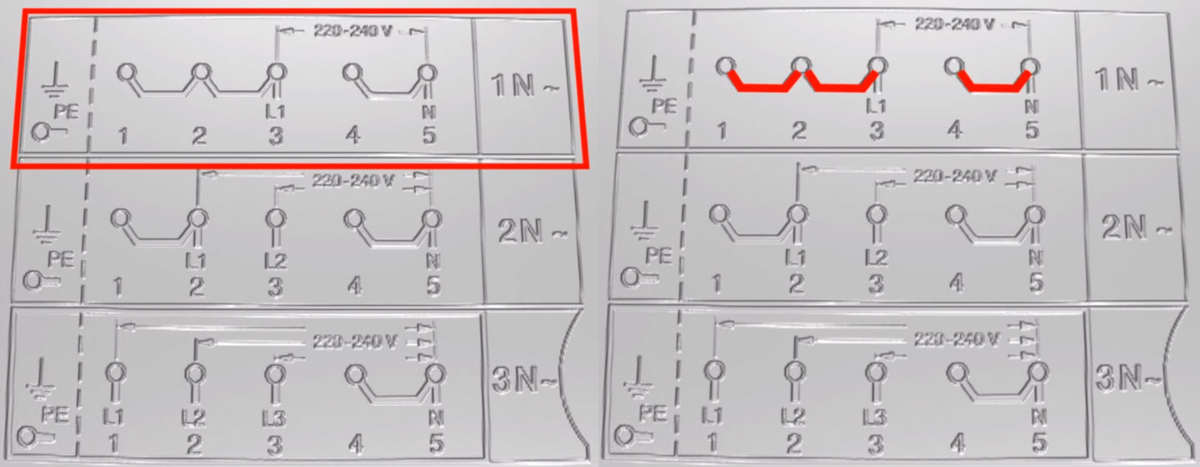

Существует 3 основные схемы подключения. Чтобы не ошибиться, необходимо, присоединяя кабели к выводам электрической варочной панели и розетки, соблюдать цветовую маркировку.

Однофазная схема на 220 Вольт

Этот вариант распространен в квартирах. Фазу L одновременно подсоединяют на клеммы L1-3, установив между ними 2 медные перемычки, входящие в комплект варочной панели. N ноль подключают на клеммы N1-2, защиту PE – на PE клемму. Чтобы получить доступ к клеммам, откручивают и снимают заднюю крышку плиты.

Двухфазная схема на 380 Вольт

В ситуации, когда отсутствует фаза В, а есть две фазы: А и С, электрическую варочную панель по 2-фазной схеме подсоединяют к сети на 380 В. Перемычку ставят на L1-2, подсоединяют фазу А, на L3 – фазу C. Остальное проделывают как в описанном выше варианте. При отсутствии перемычек, их делают своими руками. Для этого берут провод с сечением меньше 6 мм² (питающий). Чтобы контакт с зажимом был надежным, для гибкого провода применяют изолированные вилочные или кольцевые наконечники, которые с помощью специальных пресс-клещей прессуют на жилу.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

К клеммам L1-3 варочной панели подсоединяют фазы A, B, C. Перемычки между клеммами L1-3, которые были поставлены на заводе, обязательно убирают. Ноль N подключают на клеммы N1-2, на клемму PE – защитный проводник PE. Духовой шкаф подключить намного проще, так как в комплект входит электрический шнур с вилкой, которую надо просто вставить в евророзетку. Для подсоединения к клеммам либо автоматам желательно использовать отдельный кабель. Если у кабеля, входящего в комплект отрезать вилку, то будет нарушена гарантия на технику.

Рейтинг лучших индукционных варочных панелей

Индукционные панели на четыре конфорки экономно расходуют электрическую энергию. Они отличаются высокой безопасностью. При хорошем обращении и уходе прослужат не один год. Представленный ниже обзор 4-х конфорочных приборов поможет определиться с выбором оптимальной модели.

Electrolux EHH 56240 IK

Модель со стеклокерамической поверхностью и передним расположением панели управления. Есть сенсорные переключатели, кнопочное управление, кнопка блокировки панели, защитное отключение, индикатор остаточного тепла.

4 конфорки;

размеры – 59х52х6 см;

цвет – черный.

Цены в интернет-магазинах

Electrolux IPE 6453 KF

Прибор с передним расположением панели, сенсорными переключателями и слайдерным типом сенсорного управления. Есть кнопка блокировки панели, таймер конфорок, защитное отключение, индикатор остаточного тепла. Автоматическая функция – распознавание наличия посуды.

4 конфорки, в том числе с овальной зоной нагрева;

размеры – 59х52 см;

цвет – черный.

Цены в интернет-магазинах

Haier HHX-Y64NFB

У модели расположение панели управления – спереди, переключатели – сенсорные, тип управления – кнопочный. Есть индикатор остаточного тепла, защитное отключение, кнопка блокировки панели, таймер конфорок.

4 конфорки;

размеры – 59х52х7.70 см;

цвет: панели конфорок – черный, рамки – серебристый.

Цены в интернет-магазинах

Bosch PUE611FB1E

Техника линейки Serie 6 с передним расположением панели управления. У нее сенсорные переключатели, кнопочный тип сенсорного управления. Есть звуковой таймер с отключением конфорок, кнопка блокировки панели, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

4 конфорки;

размеры – 59.20х52.20 см;

цвет – черный.

Цены в интернет-магазинах

Weissgauff HI 641 BSC

Прибор с передним расположением панели управления, сенсорными переключателями, слайдерным управлением. Есть кнопка блокировки панели, звуковой таймер с отключением конфорок, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

4 конфорки, в том числе с овальной зоной нагрева;

размеры – 59х52х6.20 см;

цвет – черный.

Цены в интернет-магазинах

Виды проводов

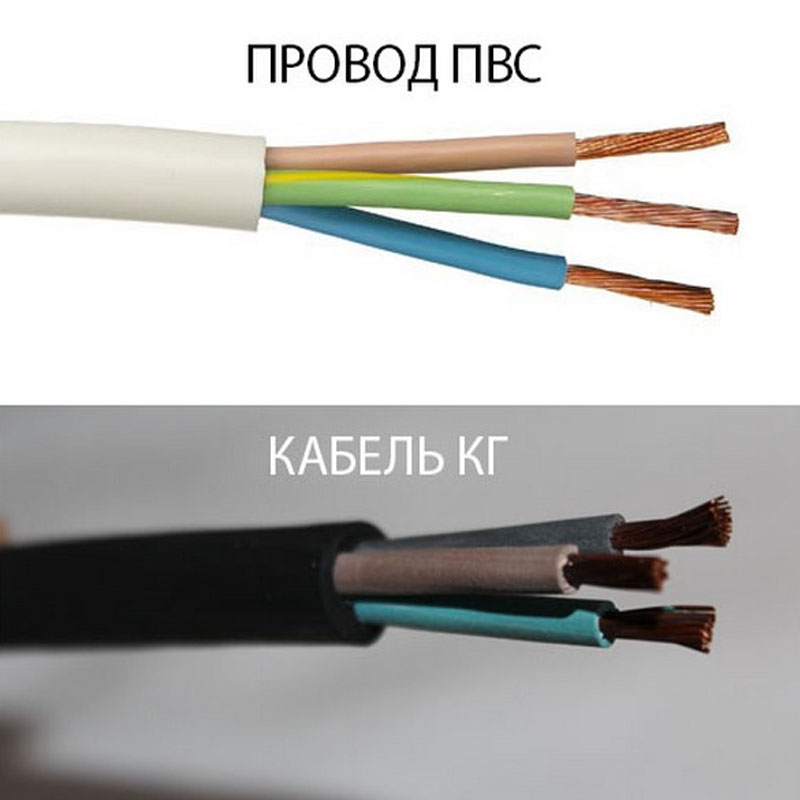

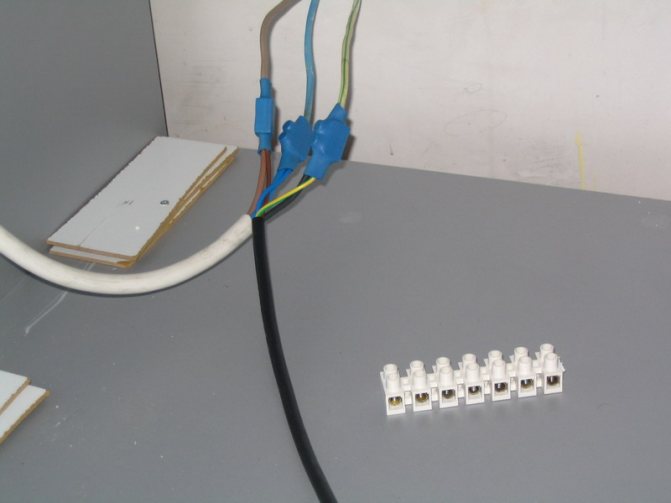

Для варочной панели лучше выбрать провода марки ПВС – провод виниловый соединительный. В нем есть медные токопроводящие жилы, каждая из них изолирована. Жилы находятся в оболочке белого цвета. Этот силовой провод способен выдержать напряжение до 450 В. Изоляционный материал не горит, поэтому этот вид провода является термостойким.

Провод ПВС отличается:

• отличным сопротивлением к изгибу;
• высокой прочностью.

Его применяют во влажных и неотапливаемых помещениях. В зависимости от условий эксплуатации срок службы составляет от 6 до 10 лет.

Оболочка провода КГ (гибкий кабель) сделана из специальной резины. Она защищает луженые медные жилы. Между проводами находится специальная защитная пленка, благодаря которой во время работы плиты при нагревании жилы не слипаются. В гибком кабеле содержится от 1 до 5 жил. Их сечение определяет мощность, которую выдержит кабель. Такой провод способен выдерживать напряжение до 660 В. Его можно использовать при температуре от -40С° до +50С°. КГ в основном имеет 3 фазные жилы сечением 5 мм² и 1 жилу заземления 4 мм².

Покупать провод необходимо с запасом, потому что может понадобиться передвигать технику. Перед подключением следует проверить проводку, которая должна идти на входе в дом, и внутри комнаты.

При подключении варочной панели желательно использовать кабель КГ и провод ПВС

Частые ошибки

Нередко после подключения варочная панель начинает работать неправильно. Причиной может быть случайное нажатие не тех кнопок, пролившаяся на сенсоры вода или выставленная опция защиты от детей.

Случается, что вместо 4 конфорок работают 2, а у остальных высвечивается буква Н. Надо внимательно прочитать документацию. Причина связана с блокировкой 3-х фазного прибора при однофазном подключении.

Из-за неправильного монтажа и подключения варочная панель может сломаться или даже привести к возгоранию.

Это происходит по ряду причин:

• Духовой шкаф и плитка подключены от распределительного щитка к общей распределительной коробке без выделенной линии.
• Для мощной варочной панели взят кабель меньшего сечения.
• Подключение проведено через простой автомат с тепловым расцепителем, при этом не поставлен УЗО либо дифференциальный автомат.
• На одной из клемм нет фазной перемычки. Если этот контакт участвует в подаче напряжения, то панель не будет включаться или половина конфорок не сможет работать.

Безопасное использование любого вида варочных панелей напрямую зависит от правильно выбранного и подсоединенного к электросети шнура. Эта кухонная техника надежная, но не вечная. Со временем может возникнуть необходимость приобрести новый прибор, поэтому изначально рекомендуют прокладывать электрический кабель с запасом сечения. Он в последующем сможет безопасно питать более мощную встраиваемую панель. Если подключение варочной панели к электроснабжению выполнено должным образом с использованием нужного инструмента, то кухонное оборудование будет работать исправно. Для проведения работ по установке оборудования в распределительный щиток и прокладка отдельной линии питания требует наличия у человека более высокой квалификации.
