Обзор типов резистивного нагревательного кабеля

Резистивный греющий кабель получил свое название от английского слова resistance (с английского – сопротивление). Резистивный кабель это проводник с постоянным сопротивлением, окруженный изоляцией. Проводником служит одна или две жилы, это и есть основной элемент резистивного кабеля.



Токопроводящую жилу покрывают специальной изоляцией в один или два слоя. На изоляционный материал наносится защитный экран – металлическая оплетка, которая служит для защиты от механических повреждений, а также в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.



При производстве резистивных нагревательных кабелей в качестве изоляционного материала используются исключительно фторполимеры. Это гарантирует высокую термостойкость до температур 300 °C, высокую гибкость, максимальную химическую стойкость, высокую механическую прочность, неограниченную стойкость к старению и максимальную прочность на пробой.



Применение резистивного кабеля eltherm с одной жилой считается самым оптимальным по затратам, так как он имеет относительно не высокую стоимость, удобен в монтаже, а также обладает преимуществами описанными выше.



Существует несколько способов подключения нагревательного кабеля к электрическому питанию.

Первый и самый простой — электрическое питание подключается с двух сторон одножильного кабеля. Эта схема подключения, так называемая “петля”, требует возвращать греющий проводник к точке его соединения.

Второй способ – “звезда”, напряжение 220 В.

Третий способ подключения – “треугольник”, напряжение питания 380 В.



Конструкция с двумя жилами включает два токопроводящих провода. Электрический ток подается с одной стороны, а с другой стороны устанавливается муфта..



Компания eltherm специализируется на производстве резистивных нагревательных кабелей для высоких температур

и ленточных нагревателей с изоляцией из кварцевого или стекловолокна для температур до 800 °C. Кроме того, eltherm изготавливает параллельно соединяемые нагревательные кабели с проволокой высокого сопротивления для применения как во взрывоопасных так и в невзрывоопасных зонах.



Рассмотрим типы резистивного кабеля и их основные характеристики.



Монтаж данного нагревательного кабеля очень экономичен благодаря одностороннему подключению питания. Нагревательный кабель состоит из последовательности нагревательных зон (длина = шаг) и может отрезаться на необходимую длину секциями.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Пищевая промышленность
•  Защита от промерзания и поддержание температуры в насосах и т.д.

Номинальная удельная мощность: 10 Вт/м, 20 Вт/м, 30 Вт/м, 40 Вт/м.



Данные нагревательные кабели подходят для поддержания температуры до +150 °С. Высокая гибкость кабеля при температуре до -70 °С означает то, что он идеально подходит при использовании в промышленных рефрижераторах или в странах с очень суровым климатом.  Нагревательный кабель состоит из последовательности нагревательных зон (длина = шаг между контактами соединителя) и может отрезаться на необходимую длину.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Пищевая промышленность
•  Защита от промерзания и поддержание температуры в насосах и т.д
• . Система обогрева фильтров

Номинальная удельная мощность: 20 Вт/м, 30 Вт/м, 40 Вт/м.



Данные параллельные нагревательные кабели обеспечивают поразительную гибкость при использовании, благодаря тому, что их можно отрезать необходимой длины при сохранении постоянной мощности. Соединительный кабель не требуется, и ввод может осуществляться с одной стороны. Простой и быстрый монтаж, который позволяет экономить время и существенно сокращает асходы. Учитывая то, что для кабеля, уложенного на трубопроводе, возможна выходная мощность до 60 Вт/м, параллельный нагревательный кабель ELP особенно подходит для трубопроводов с высокими требованиями к выходной мощности, такими как технология промышленного процесса.

Термостойкая внешняя оболочка из PFA и высокая химическая стойкость PFA гарантирует долгий срок службы.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Строительство
•  Пищевая промышленность
•  Бумажная промышленность

 Номинальная удельная мощность: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.



Данные параллельные нагревательные кабели обеспечивают поразительную гибкость при использовании, благодаря тому, что их можно отрезать необходимой длины при сохранении постоянной мощности.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Строительство
•  Пищевая промышленность
•  Бумажная промышленность

Номинальная удельная мощность: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.



ELKM-A до 260 °C (изоляция из фторполимера)

Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Обогрев маленьких деталей
•  Может использоваться практически во всех  отраслях промышленности
•  Обогрев лопастей ротора
•  Обогрев мраморных плит

Номинальная удельная мощность до 30 Вт/м.

Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей. Мы рекомендуем нагревательный кабель ELKM-AE с защитной оплеткой AE для незащищенного использования в коррозионной среде.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Обогрев маленьких деталей
•  Может использоваться практически во всех  отраслях промышленности
•  Обогрев лопастей ротора
•  Обогрев мраморных плит

Номинальная удельная мощность до 30 Вт/м.



Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Обогрев маленьких деталей
•  Может использоваться практически во всех  отраслях промышленности
•  Обогрев матриц
•  Обогрев антенн
•  Среднетоннажные контейнеры

 Номинальная удельная мощность до 30 Вт/м.



Применение:

•  Электрообогрев контейнеров
•  Электрообогрев емкостей
•  Электрообогрев фильтров
•  Электрообогрев бункеров, труб, клапанов и насосов
•  Обогрев спутниковых антенн
•  Обогрев контейнеров для жидких грузов
•  Обогрев среднетоннажных контейнеров
•  Нагревательные колпаки
•  Воронки

Максимальная номинальная мощность до 30 Вт/м.



Данный нагревательный кабель специально спроектирован для защиты от промерзания и поддержания температуры даже в коррозионных средах.

Нагревательный кабель ELKM-AG-N подходит и одобрен для применения во взрывоопасных зонах. Высокая гибкость данного кабеля позволяет использовать его в целом ряде областей применения.

Применение, особенно во взрывоопасных зонах:

•  Электрообогрев контейнеров
•  Электрообогрев емкостей
•  Электрообогрев фильтров
•  Обогрев спутниковых антенн
•  Обогрев контейнеров для жидких грузов
•  Обогрев среднетоннажных контейнеров
•  Электрообогрев бункеров, труб, клапанов и насосов
•  Обогрев на лакокрасочных предприятиях
•  Нагревательные колпаки

Максимальная удельная мощность до 30 Вт/м.



Данная нагревательная лента с заводской концевой заделкой ELW-GN и изоляцией из стекловолокна специально разработана для обогрева приборов, механизмов и систем в некоррозионной среде; преимущественно используется для обогрева стеклянных приборов и систем, поверхность которых требует деликатного обращения.

Применение:

•  Обогрев приборов, механизмов и систем
•  Обогрев стеклянных приборов и систем,  поверхность которых требует деликатного  обращения.
•  Применение в лабораторных условиях

Выходная удельная мощность приблизительно 50 Вт/м.



 Данная нагревательная лента с заводской концевой заделкой ELW-VA специально разработана для обогрева приборов, механизмов и систем в коррозионной среде. Благодаря минимальным размерам, нагревательная лента при укладке плотно прилегает к поверхности. Шероховатые поверхности не могут повредить нагревательную ленту.

Применение:

•  Обогрев приборов, механизмов и систем
•  Применение в лабораторных условиях
•  Поддержание температуры в трубопроводах

Выходная удельная мощность приблизительно 50 Вт/м.

Как выбрать греющий кабель для водопровода и водостока

• Статья
• Видео

На сегодняшний день нагревательные кабели широко используются как в быту, так и в промышленных целях. Данные изделия предназначены не только для создания системы теплый пол, но и для обогрева труб в зимнее время. Очень важно правильно подобрать тип проводника (саморегулирующийся либо резистивный), конструкцию, а также мощность. В этой статье мы расскажем читателям samelectrik.ru как выбрать греющий кабель для водопровода и водостока.

• Саморегулирующийся или резистивный?
• Критерии выбора

Саморегулирующийся или резистивный?

Для начала нужно определиться с типом нагревательного проводника. Резистивный кабель менее практичен, так как имеет постоянную мощность и фиксированную длину. Из недостатков данного изделия можно выделить его склонность к перегреву и выходу из строя. Основными преимуществом является сравнительного низкая стоимость. Узнать больше о том, как устроен резистивный кабель вы можете из нашей статьи.

Саморегулирующийся нагревательный проводник имеет больше преимуществ, поэтому выбрать его будет правильным решением. Основные достоинства изделия: устойчивость к скачкам напряжения, возможность экономии электроэнергии, нет ограничений по длине системы обогрева и что не менее важно — устойчивость к перегреву. Единственное, из-за чего выбор саморегулирующего греющего кабеля не всегда уместен — более высокая цена (в некоторых случаях резистивный провод более уместен, например, для обогрева емкостей и труб малого диаметра).

Все же мы считаем, что правильным решением будет выбрать саморегулирующийся греющий кабель, особенно для обогрева водопровода и водостока. Далее мы более подробно остановимся на критериях выбора данного типа нагревательного проводника.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку. При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

• диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
• 25-40 мм — 16 Вт/м;
• 40–60 мм — 24 Вт/м;
• 60–80 мм — 30 Вт/м;
• >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии.

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Рекомендуем также прочитать:

• Рейтинг производителей электрического теплого пола
• Как сделать подогрев дорожек
• Прогрев бетона в зимнее время

Греющий кабель для обогрева труб водопровода

Оглавление

• 1 Резистивный греющий кабель для водопровода
• 2 Зонально-резистивный греющий кабель
• 3 Саморегулирующий греющий кабель для водопровода
• 4 Различия греющих кабелей одного типа
• 5 Как подобрать греющий кабель по мощности
• 6 Сколько потребляет греющий кабель электричества
• 7 Температура нагрева греющего кабеля
• 8 Обязательна ли теплоизоляция
• 9 Причины поломки греющих кабелей
• 10 Концевая заделка
• 11 Как подключить греющий кабель
• 12 Как проверить греющий кабель
• 13 Монтаж греющего кабеля на трубу снаружи
• 14 Монтаж греющего кабеля внутри трубы
• 15 Читайте также:

Греющий кабель применяется для предотвращения замерзания воды в трубе, делается это путем нагревания.

Разберем какие бывают греющие кабели и что за механизм находится в основе их работы. Греющий кабель бывает резистивный и саморегулирующейся. Резистивный опять же бывает разных видов: одножильный и двужильный, а также еще один подвид – зонально-резистивный.

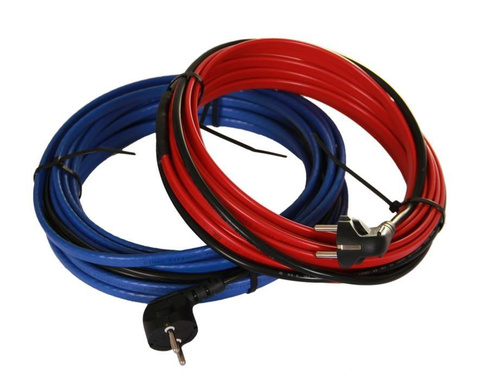

Слева резистивный, справа саморегулирующий греющий кабель.

Резистивный греющий кабель для водопровода

Резистивный кабель от слова резистивность, что означает сопротивляемость. Принцип его работы очень прост: внутри этого кабеля жила из сплава с большим сопротивлением. Когда по нему проходит ток, кабель выделяет тепло. Соответственно если жила одна, то к источнику питания необходимо подсоединить оба противоположных конца, то есть проложить кабель вдоль точки обогрева и вернуть второй конец к розетке (замкнуть “петлю”). На двужильный же кабель на конце просто устанавливается или уже установлена производителем концевая заделка.

Чтобы “не перестараться” с обогревом с резистивными кабелями обязательно устанавливать терморегулятор! Терморегулятор ограничивает температуру нагрева и не даст перегореть кабелю или расплавить трубу, также с помощью него можно настроить температуру включения.

На схеме подключение резистивного кабеля одножильного (слева) и двужильного (справа)…

К основным преимуществам резистивного греющего кабеля относится невысокая стоимость и высокое удельное тепловыделение.

Конструктив резистивных проводников не позволяет резать кабель на участки нужной длины. Также запрещается укладывать витки кабеля с пересечением или даже близко друг к другу, так как возможно произойдет перегрев металлических сердечников и выход изделия из строя.

Зонально-резистивный греющий кабель

Также его называют – секционный резистивный кабель. В этом кабеле проложена нагревательная спираль, в которой через равные промежутки есть контакт с токоведущими жилами, благодаря этому формируются зоны тепловыделения соединенные параллельно. Соответственно данный тип кабеля можно резать на куски необходимой длины, но только кратно этому промежутку! Кратность зависит от производителя, может быть и 1 метр и 10…

Схема секционно-резистивного нагревательного кабеля «RIM»

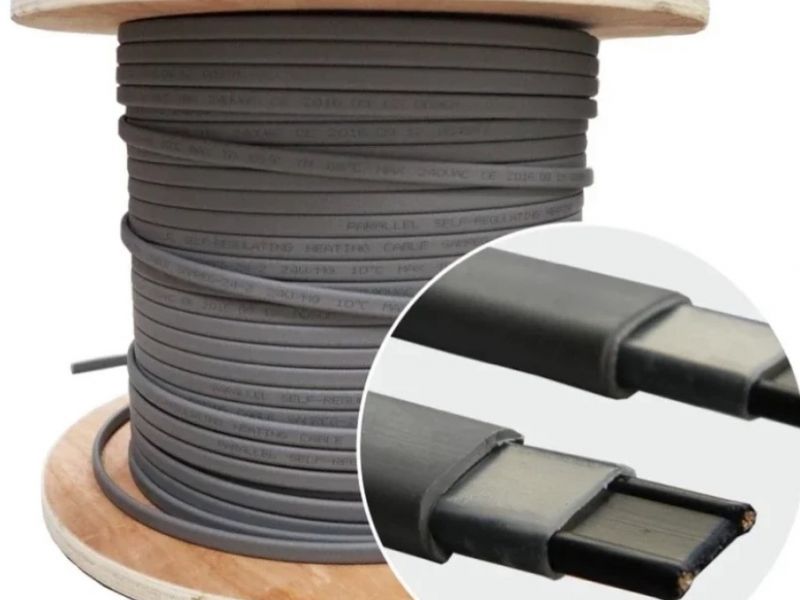

Саморегулирующий греющий кабель для водопровода

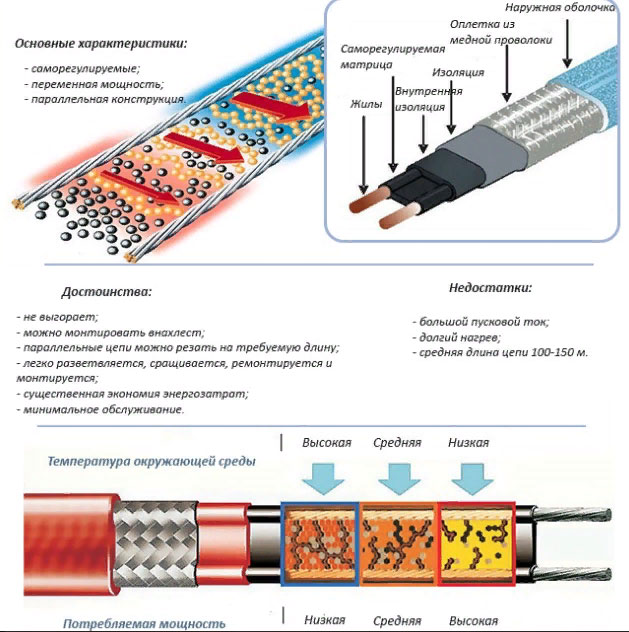

Саморегулирующийся кабель имеет следующий принцип работы: замкнутого контура (“петли”) как такового там нет, но между двух жил имеется сложный полимер, который при остывании образует мосты проводимости, то есть именно в точке охлаждения замыкается “петля”. Соответственно начинает “течь” ток и разогреваться жилы (и первая, и вторая), то есть по всей длине кабеля будет разная температура.

К достоинствам саморегулирующегося нагревательного кабеля относится надежность в эксплуатации, регулировка мощности на отдельных участках кабеля, возможность отрезать куски необходимой длины.

При использовании самрегов термостаты уже не нужны, из названия следует, что температуру регулирует сам кабель, перегрева не произойдет!

Различия греющих кабелей одного типа

Греющие кабели отличаются оболочками. Соответственно, те которые можно монтировать внутрь трубы с питьевой водой должны иметь специальную пищевую наружную оболочку, а для внутреннего обогрева канализации у кабеля должна быть химически стойкая внешняя оболочка. Экранированные или нет, экран – это заземление. Отличаются также и размерами, для внутреннего использования кабеля изготавливаются меньшего сечения – для удобства протаскивания и, чтобы занимать меньше пространства внутри трубы.

Как подобрать греющий кабель по мощности

По мощности кабели отличаются, начинаются они с 10 ватт. Точный расчет мощности кабеля включает в себя: температуру воды, теплопотери трубы и термоизоляцию трубы, но слишком утомителен и сложен для обычных граждан, поэтому, чтобы облегчить выбор опытным путем выведены следующие усредненные рекомендации для обогрева труб диаметром:

• до 40 мм: 16 Ватт на метр;
• от 40 до 60 мм: 24 Ватт на метр;
• свыше 60 мм:  30 Ватт на метр;
• свыше 100 мм: 40 Ватт на метр;
• внутри труб до 40 мм достаточно будет 10 Ватт на метр.

Все рекомендации предоставлены учитываю теплоизоляцию труб, которую желательно предусмотреть, чтобы не греть воздух.

Сколько потребляет греющий кабель электричества

Резистивный греющий кабель потребляет постоянное количество электроэнергии, соответственно посчитать сколько именно в час – можно просто, перемножив паспортное значение мощности в Вт/м на количество метров. В случае с саморегулирующим кабелем многое зависит от температуры воздуха и теплоизоляции, как правило, если она имеется (хоть какая), то можно снижать теоретическое потребление самрега от номинальных паспортных значений приблизительно в два раза.

Температура нагрева греющего кабеля

Саморегулирующийся греющий кабель нагревается до температуры в зависимости от его исполнения и вне зависимости от его мощности:

• Низкотемпературные – до +65 ºС;
• Среднетемпературные – до +120 ºС;
• Высокотемпературные – до +240 ºС.

Температура нагрева резистивных кабелей зависит от мощности и от производителя.

Температура нагрева греющих кабелей секционно-резистивного типа фирмы «RIM».

Обязательна ли теплоизоляция

Независимо от типа, способа монтажа греющего кабеля и температур по вашему региону на трубопровод следует смонтировать теплоизоляцию. Иначе на обогрев будет расходоваться больше количества энергии. В случае невозможности теплоизоляции труб с ограниченным доступом, кабель необходимо выбирать большей мощности, чем в указанных выше рекомендациях.

Причины поломки греющих кабелей

Если не брать в расчет брак при производстве некачественных кабелей, то к основным причинам выхода из строя можно отнести:

1. Низкое напряжение в сети. Кабелю нужно паспортное значение напряжения, если у вас по факту оно сильно меньше, его может не хватить для обогрева;
2. Саморегулирующиеся кабеля выходят из строя от частых включений/выключений. Количество зависит от производителя, однако все равно желательно держать этот тип кабеля постоянно включенным на период необходимого обогрева;
3. Некачественное сращивание с питающим кабелем;
4. Неправильная концевая заделка.

Концевая заделка

Концевая заделка выполняется для того, чтобы не было короткого замыкания между жилами. Подробная инструкция на схеме ниже. Кабель отрезается ступенькой (шаг 2), чтобы концы дальше развести друг от друга (доп. защита), также нужно добиться полной герметичности, в случае использования кабеля в контакте с водой, например внутри трубы.

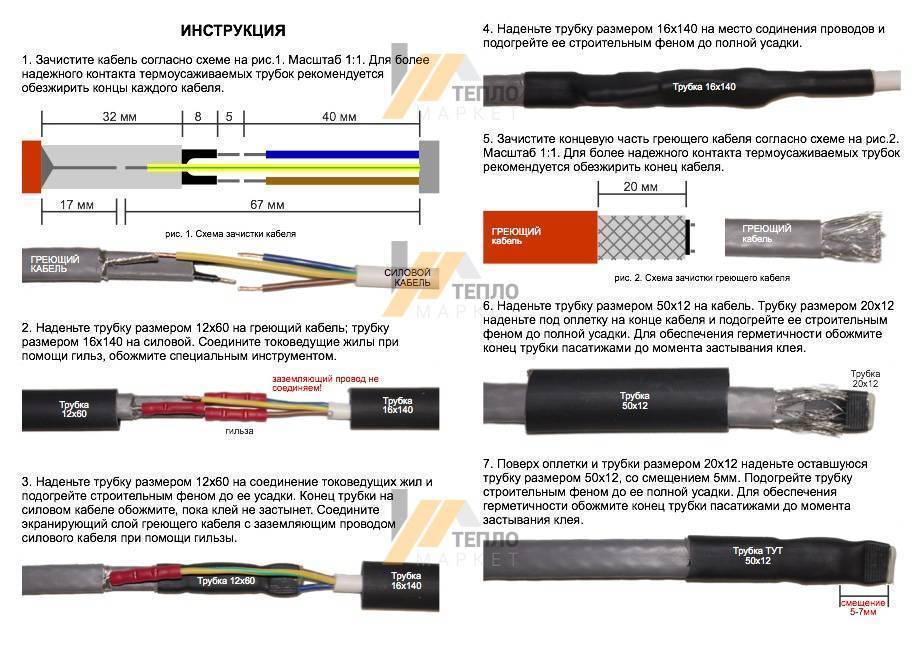

На изображении представлена инструкция по выполнению концевой заделки секционно-резистивного нагревательного кабеля «RIM». Если у вас не секционный кабель, то и “точек контакта” в кабеле нет, соответственно шаг № 1 исключается.

Как подключить греющий кабель

Для подключения греющего кабеля необходимо произвести изоляцию оголенных концов кабеля, смонтировав на один конец концевую заделку, а на другой монтажный вывод. Монтажный вывод соединить с питающем кабелем на конце которого есть вилка для подключения в сеть. Используются для этого готовые комплекты термоусадочных трубок (обжимные муфты) для подключения греющего кабеля. Наглядная схема подключения саморегулирующего греющего кабеля к сети на видео ниже.

Подключение резистивного греющего кабеля к сети происходит через терморегулятор, схема ниже.

Схема подключения резистивного греющего кабеля через терморегулятор

Как проверить греющий кабель

Проверить греющий кабель на целостность можно мультиметром, для этого переводим устройство в режим измерения сопротивления (см. картинку ниже) и подсоединяем щупы к жилам:

1. Чтобы проверить повреждение (не закоротились ли между собой жилы), подсоединяем один щуп к первой жиле, второй ко второй. Если показывает 0 (нуль) и зазвучал сигнал, то есть КЗ – кабель поврежден.
2. Если хотим проверить целостность жилы по всей длине (нет ли разрыва), то подсоединяем щупы к двум разным концам одной жилы, в этом случае должно показать короткое (КЗ), то есть нуль и звуковой сигнал – это норма, кабель целостный.

   Режим проверки сопротивления греющего кабеля на целостность мультиметром.

Проверка мультиметром покажет только уже существующее замыкание, чтобы проверить потенциальное повреждение изоляции (еще не критическое) необходимо проверить сопротивление изоляции между токопроводящими жилами и землей (металлическая оплетка), используя мегомметр 2500 В постоянного тока (мин. 500В). Присоединить отрицательный (-) вывод к металлической оплетке греющего кабеля, а положительный (+) вывод – к токоподводящим жилам греющего кабеля. Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 мега Ом.

Сопротивления изоляции необходимо проводить на трёх уровнях напряжения: 500, 1000 и 2500 В постоянного тока. Проверка сопротивления изоляции только 500 и 1000 В может не выявить серьезных повреждений.

Также до начала монтажа рекомендуется подключить греющий кабель к сети и проверить его на качество нагрева. Проверка кабеля должна быть проведена до монтажа, но после того, как будет выполнена изоляция концевой заделки.

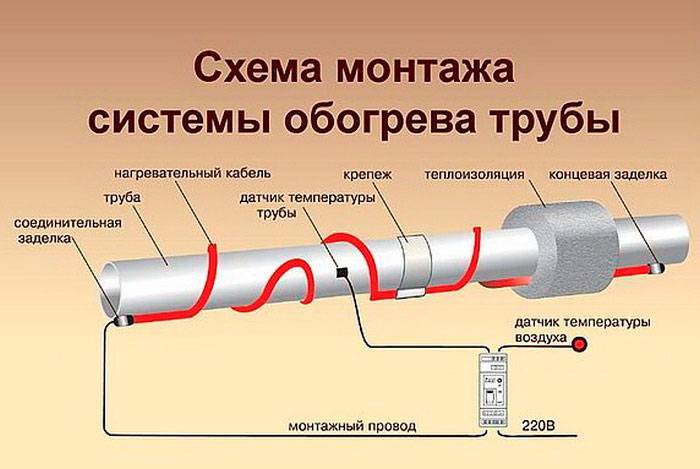

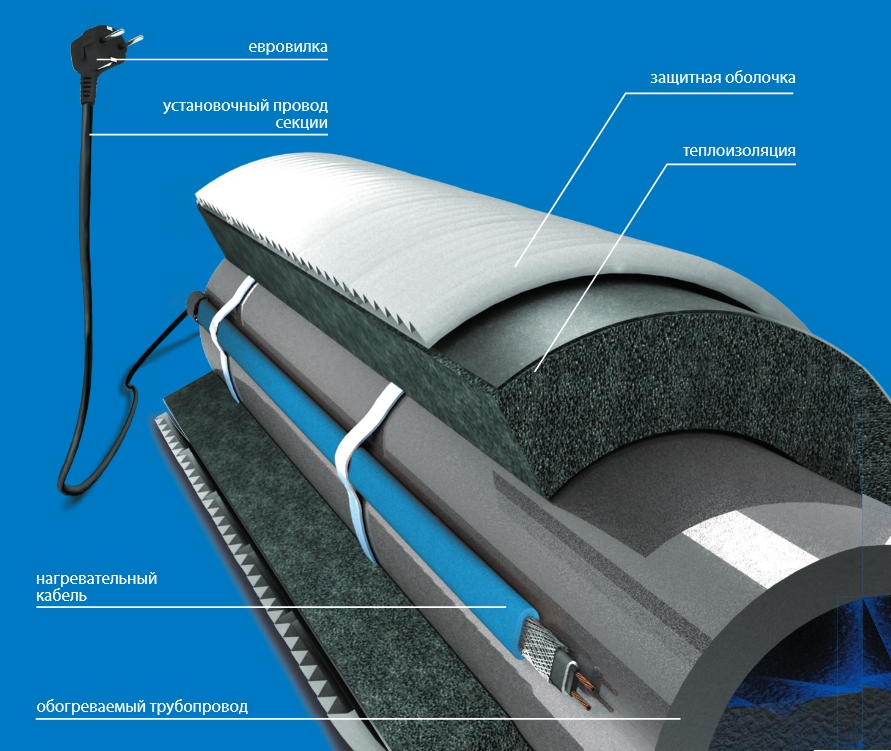

Монтаж греющего кабеля на трубу снаружи

Среди способов монтажа греющих кабелей снаружи трубы существует линейная прокладка (при этом можно проложить несколько кабелей) и намотка по спирали. Последняя используется на трубах большого диаметра, когда линейная мощность, получаемая при прямой укладке, является недостаточной, или в случае, когда требуется равномерный нагрев.

Чем фиксировать нагревающий кабель:

• алюминиевая клейкая лента
• пластиковые хомуты-стяжки
• стеклотканевый скотч

Основное правило монтажа – не допускайте пересечения нагревательных кабелей.

Не обязательно полностью закрывать нагревательный элемент алюминиевой клейкой лентой, но это рекомендуется, так как  будет улучшена теплоотдача за счет более плотного прилегания греющего кабеля и трубопровода.

Это исключает риск получения ожогов от нагревательного кабеля. Этот тип монтажа настоятельно рекомендуется на фланцах, клапанах, точках разбора. Для закрепления на крышах или на поверхности, где нельзя использовать крепёж, Тэн монтируется

После фиксации кабеля на трубу необходимо надеть кожух теплоизоляционный и желательно проклеить стыки теплоизоляции алюминиевым скотчем.

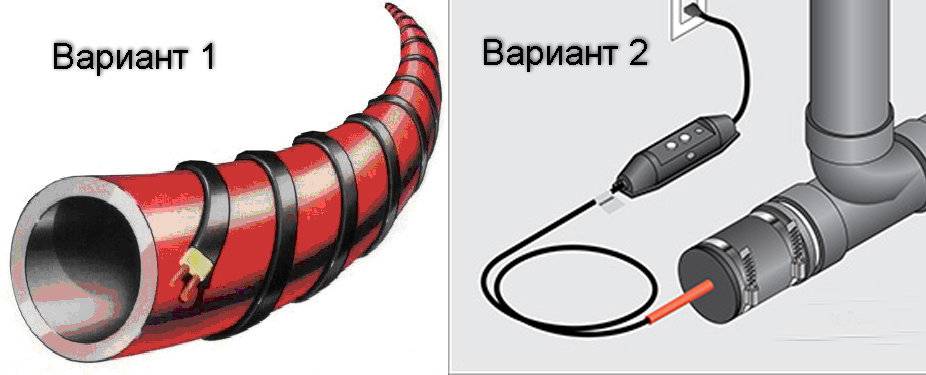

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы водопровода в целом сложностей не доставляет. Необходимо приобрести специальный сальник (муфта), который обеспечивает герметичность ввода кабеля. И подобрать тройник, в который будет присоединяться греющий кабель через сальник. На видео ниже все предельно понятно.

Главное стараться избегать прямых и острых углов при укладке кабеля во внутрь трубы, чтобы не повредить целостность кабеля. И выбирайте качественный кабель и сальники.



Обустройству обогрева трубопроводов. Технология монтажа кабеля

Когда существует опасность промерзания труб, желательно применять кабельный обогрев трубопровода. Прежде всего, когда трубопровод размещается на сравнительно небольшой глубине (до 1,5 метра) или трубопровод размещается на открытом воздухе в помещениях какие не отапливаются (например — подвалах). Довольно высока вероятность промерзания трубы в тех местах где труба вводится в строение, этому месту нужно уделить особое внимание. Кабельный обогрев часто применяется для предотвращения выпадения твердых осадков, поддержания нужной температуры, и что не мало важно — для обеспечения определенной скорости прохождения жидкости в трубе.

Резистивные кабели

Наиболее популярные из-за своей дешевизны  — это резистивные кабели. Они обладают постоянным сопротивлением по всей своей длине. В таком кабеле находится внутренняя жила, которая сделанная из материала с высоким сопротивлением, которая выделяет тепло когда по ней проходит ток.

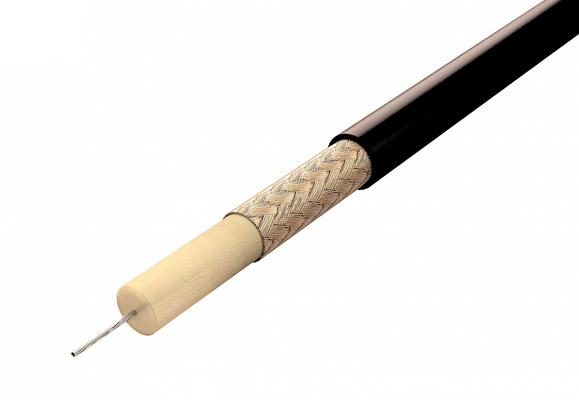

Жила полностью заключена в пластиковую изоляцию, с медной оплеткой сверху. Подобные кабели нельзя резать и поставляются они определенной длины. Мощность резистивных кабелей — постоянная, составляет от 10 до 20 Ватт на метр длины. Недостатком резистивного кабеля можно считать быстрый износ и выход из строя по причине перегрева, которому подвержены данные кабеля. Для искелючения подобной ситуации рекомендуется установить термодатчик. Термодатчик отключает систему обогрева когда достигается определенная температура. При монтаже резистивный кабель нужно обязательно заземлить и исключить возможные перехлесты, которые могут привести к его перегреву.

Саморегулирующиеся кабели

Они имеют переменное сопротивление, в отличие от резистивных. То есть, их сопротивление меняется в зависимости от температуры. Когда температура понижается теплоотдача увеличивается, а когда температура повышается, соответственно, мощность кабеля падает. Такой кабель создан в виде двух жил, которые разделены между собой полимерным материалом, проводящим ток. Саморегулирующиеся кабели используются, чаще всего для обогрева питьевого водопровода и бытовых трубопроводов, которые находятся в доме. Такие кабели можно разрезать на участки произвольной длины и соединять муфтами.

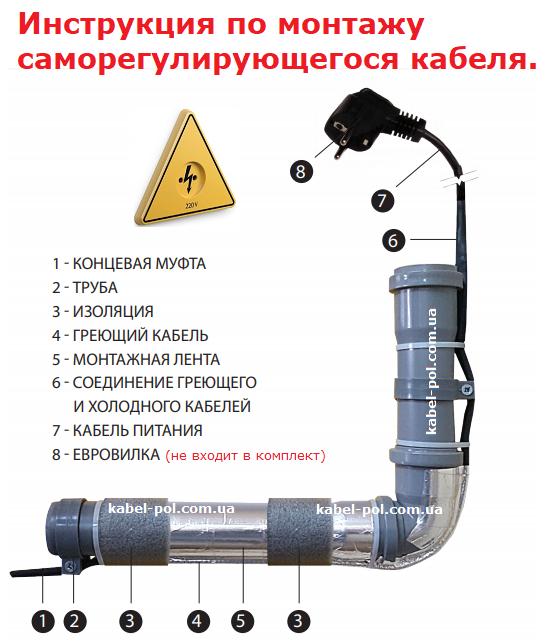

Установка греющего кабеля внутри трубы

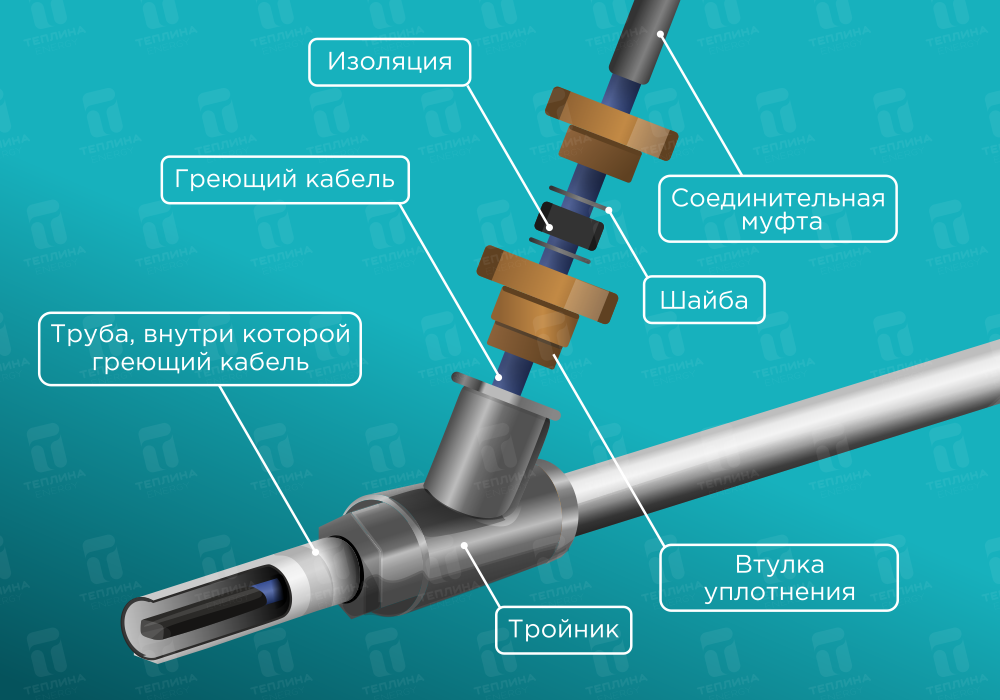

С некоторыми марками кабеля возможно размещение внутри трубы. Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы. Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили. Также необходимо отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Однако, чаще всего нагревательного кабеля прокладываются поверх трубы, после чего покрываются теплоизоляцией.

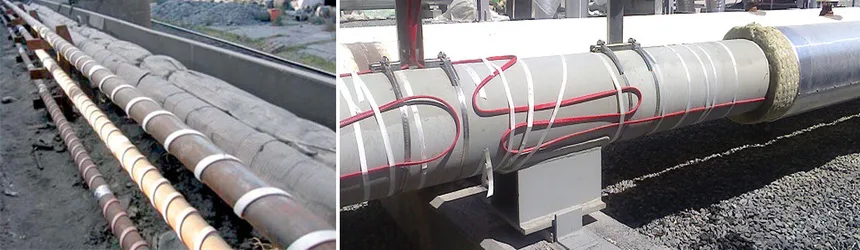

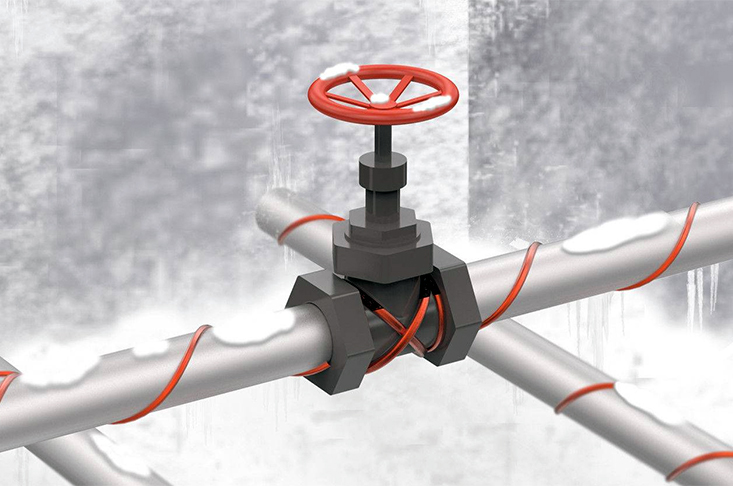

Варианты расположения кабеля на трубе:

• Один кабель вдоль всей трубы. Кабель обычно прокладывается в самой нижней части трубопровода. Сверху устанавливается при необходимости — термодатчик.

• Несколько кабелей вдоль трубы. Если требуется больше мощности, то есть возможность проложить две и три параллельные линии.

• Кабель прокладывается по спирали. Шаг витка в этом случае предварительно рассчитывается исходя из параметров кабеля и требуемой мощности. Термодатчик при спиральном прокладывании устанавливается посередине между двумя соседними витками в верхней части трубы.

• Можно проложить кабель одной волнистой линией, этот метод актуальный когда не хватает длины двумя параллельными прямыми или на прокладку по спирали.

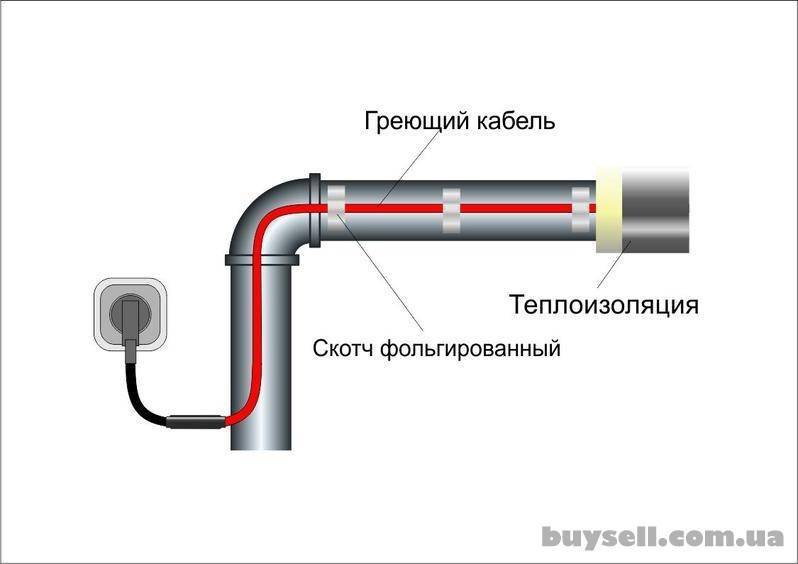

Нагревательный кабель крепится к трубопроводу при помощи клейкой алюминиевой ленты. Во избежание перегрева запрещается использовать обычную изоленту. Если нагревательный кабель укладывается на пластиковую трубу, то необходимо проложить ленту между кабелем и поверхностью трубопровода. Греющий кабель не должен соприкасаться ни с теплоизоляционным материалом, ни с пластиком. Рекомендуется обернуть трубу алюминиевой фольгой, при этом это можно сделать как после укладки кабеля, так и перед этим. Такой способ максимально равномерно распределит выделяющееся тепло. Кабель можно крепить к трубе по всей длине трубопровода, через каждые 25-40 см при помощи стекловолоконной ленты или специальных пластиковых хомутов. Кабель термодатчика закрепляется таким же образом. В месте, где ожидается минимальная температура (как правило в верхней части кабеля) размещается сам датчик. Слой теплоизоляционного материала располагается поверх всех проложенных кабелей, а при необходимости размещается и гидроизоляция.

При помощи специальной муфты производится соединение подводящим электропитание «холодным концом» и греющего кабеля.

Самое важное при монтаже муфт это герметичность соединения. Высока вероятность быстрого выхода из строя нагревательного кабеля — если влага попадет во внутрь кабеля.

Во избежание повреждения изоляции нужно тщательно следить, чтобы кабель не касался различных выступов и острых краев (например, в местах где делалась сварка труб). Требуется избегать перехлестов, для этого не нужно допускать сильное натяжение кабеля. Категорически запрещается для фиксации кабеля использовать металлическую проволоку. Если производится монтаж на трубах пластиковых то лучше использовать кабель марки с теплоотдачей не больше 10-12 Ватт на метр. Без необходимости не стоит включать еще не закрепленный кабель и кабель какой свернут в рулон. Если работы по монтажу производятся при низких температурах то нагревательный кабель может потерять свою эластичность, при этом случае рекомендуется кратковременно включать размотанный кабель в сеть. Лучше работы по монтажу системы обогрева трубопровода проводить при температуре не ниже 50С.

После того, как монтажные работы будут выполнены, на трубопроводе нужно поместить разметку какая указывала бы что подключен кабель с напряжением 220 Вольт. Если прокладка велась под землей, то рекомендуется уложить все трубы в бетонный лоток, либо специальный короб, либо накрыть их сверху кирпичами, плитами, и т.д. Поверх труб (плитах, на лотке, или просто в грунте) нужно проложить обязательно, специальные ленты — какие бы указывали на наличие обогревательных кабелей. Нужно еще установить табличку, предупреждающую о проходящем под землей кабеле под напряжением. Требуется в обязательном порядке использовать автоматический выключатель от перенапряжения и УЗО (устройства защитного отключения).

Греющий кабель – преимущества и недостатки саморегулирующихся, резистивных и зональных изделий

Зимние холода представляют большую опасность для систем водоснабжения, особенно если речь идет о частных домах, расположенных за пределами городов и крупных поселений. Из-за плохой теплоизоляции трубы могут промерзнуть, что повлечет за собой прекращение подачи воды. Чем глубже проложены трубы, тем они менее подвержены пагубному влиянию холодов. Для исключения подобных ситуаций важно продумать качественную систему защиты. Оптимальный вариант – греющий кабель саморегулирующегося типа, который гарантированно спасет трубы от ледяных пробок.

Содержание

• Что представляет собой саморегулирующийся провод
• Принцип действия и область применения
  • Пример с теплыми полами
  • Пример с водопроводом
  • Пример с обогревом кровли
• Основные виды греющих кабелей
  • Резистивный провод
  • Саморегулирующийся провод
• Какой мощности требуется греющий кабель для водопровода
• Прокладка и подключение
  • Скрытая укладка внутри трубы
  • Открытая наружная укладка
• Теплоизоляция греющих кабелей
• Преимущества и недостатки
• Производители
• Греющий кабель своими руками: инструкция по изготовлению

Что представляет собой саморегулирующийся провод

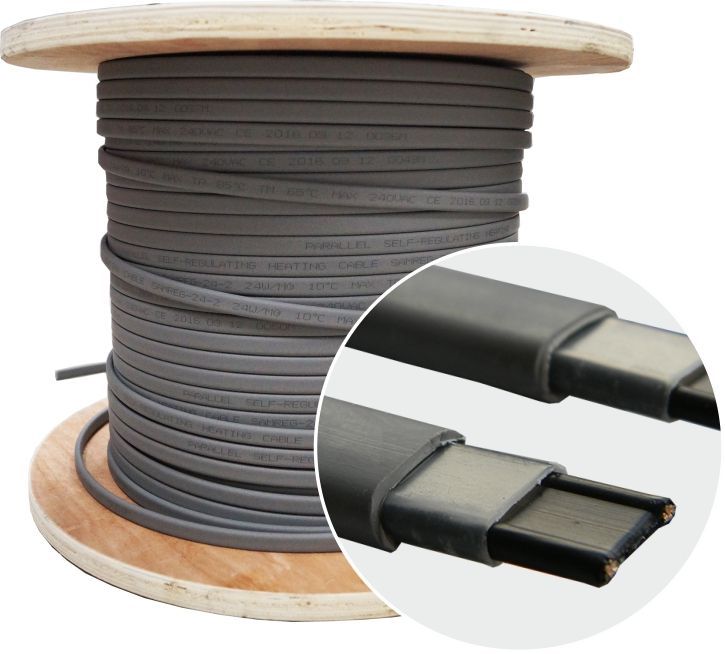

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

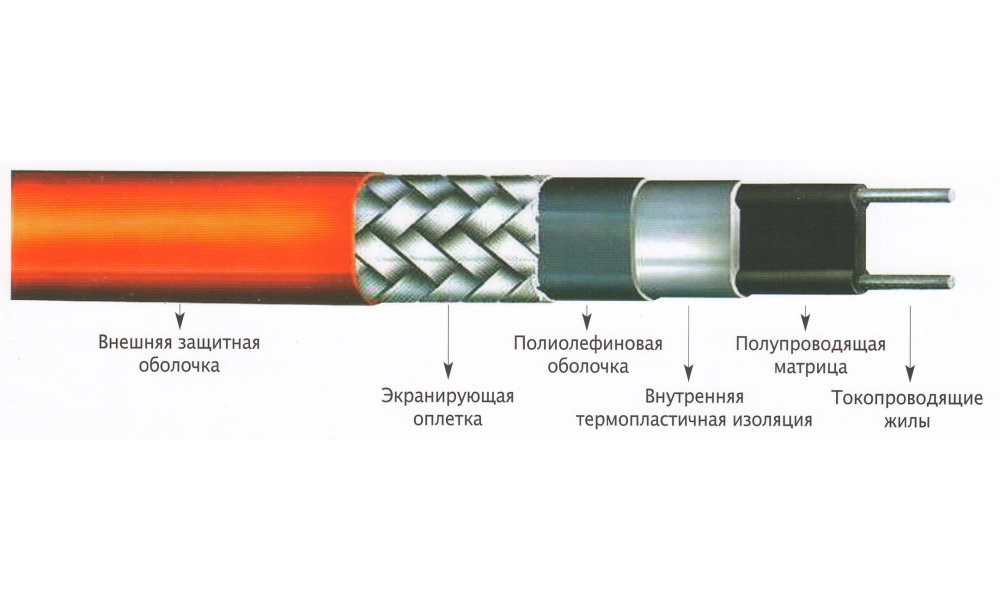

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

• проводники из различных металлов, по которым протекает электрическая энергия;
• «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
• изоляционная оболочка, состоящая из множества слоев.

Основным элементом, объясняющим принцип действия греющего кабеля, является полимерная матрица. Благодаря ее наличию у провода проявляются саморегулирующие свойства. Матрица состоит из мелких частиц, поэтому ее отдельные элементы регулируют нагрев независимо друг от друга. Таким образом, вам не придется подключать различные датчики и прочую электронику для качественной регулировки температуры.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Пример с водопроводом

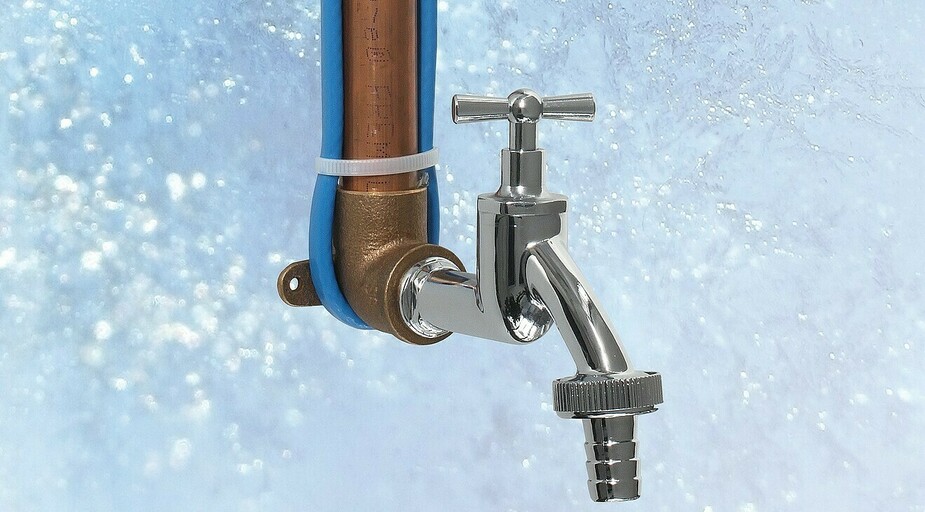

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

Основные виды греющих кабелей

Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

Резистивный провод

Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

Саморегулирующийся провод

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

Рекомендация. Саморегулирующийся кабель может нарезаться на отрезки произвольной длины и подключаться отдельно друг от друга. Это никак не влияет на работоспособность и эффективность изделия в целом.

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам. Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

1. Снимите изоляцию.
2. Расплетите оплетку.
3. Удалите уголок.
4. Подготовьте уплотнительную муфту.
5. Выполните обсадку муфты, используя фен.
6. Склейте концы муфты.
7. Наденьте колпачок.
8. Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

1. Закрепите кабель на трубе.
2. Приклейте алюминиевую ленту или установите хомуты.
3. Установите теплоизоляцию.
4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Теплоизоляция греющих кабелей

Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом. Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.

Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы. С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра.

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

1. Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
2. В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
3. Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
4. При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
5. Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

Третий минус – высокая нагрузка при запуске. Рассмотрим кабель мощностью 50 Вт/м. При подключении такого кабеля к сети нагрузка на нее составит до 100 Вт. Происходить это будет до тех пор, пока кабель не нагреется до заданной температуры. На это может уйти от одной до пяти минут. После этого, если провод не отключается от сети, нагрузка не превышает заданного значения.

Производители

На отечественном рынке электрической продукции выделяется компания Ensto, предлагающая клиентам широкий ассортимент саморегулирующихся кабелей разной длины и модификации. По желанию заказчика провод может нарезаться метражом.

Из более бюджетных вариантов кабелей, не уступающих по качеству предыдущим изделиям, можно выделить продукцию компании Devi.

Греющий кабель своими руками: инструкция по изготовлению

Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

1. Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
2. Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
3. Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
4. Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.

Зональный кабель для обогрева. Как устроен резистивный греющий кабель? Преимущества системы обогрева кровли

Кабель в разрезе

В классическом понятии кабель – устройство для транспортировки электричества или электрического сигнала из точки «А» в точку «В», однако с греющими кабелями все немного не так. Их основная задача – излучать тепло на всей своей протяженности или на определенных участках. В данный момент на рынке есть три вида греющих кабелей резистивный, зональный и саморегулирующий греющий кабели. Из этих вариантов последний – самый дорогой, но зачастую самый перспективный в плане использования практически во всех сферах.

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель можно обрезать, т.к. ток в нем поставляется по параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица . Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

Саморегулирующий кабель. Что внутри

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве .

Пример с водопроводом

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали . Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т. к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

Обогрев крыши саморегулирующимся кабелем

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Преимущества

Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

• Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
• При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
• Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
• В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
• Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
• Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Недостатки

Ну куда ж без них? Основной – это конечно же цена. В зависимости от модификации она бывает в 2-3 раза дороже аналогичной мощности/длины для резистивных и зональных греющих кабелей.

Второй значительный недостаток – саморегулирующим кабелем нельзя быстро обогреть/оттаять тот или иной участок. Он просто не нагреется выше номинальной температуры. Этот кабель предназначен скорее для того, чтобы быть включенным постоянно, благо, низкое энергопотребление позволяет пережить это безболезненно для вашего кошелька

Третий недостаток, а скорее особенность этого отопительного элемента – повышенная стартовая нагрузка. Допустим на вашем кабеле маркировка 50Вт м.п. (50 Ватт на один погонный метр) – это означает, что при включении кабеля в сеть нагрузка будет составлять 80-100 Ватт на метр до тех пор, пока кабель первый раз не прогреется (1-5 минут) – эту особенность стоит учитывать при прокладке проводки соответствующего сечения.

Подключение

Некоторые модели саморегулирующих греющих кабелей имеют дополнительные оплетки и защитные экраны. Мы рассмотрим подключение кабеля с двумя изоляционными оплетками.

1. Надрезаем и снимаем первую изоляцию на длину 40 мм;
2. Под ней находится медная оплетка (земля) – скручиваем ее в жгут;
3. Под оплеткой находится внутренняя изоляция – её нужно зачистить до внутренней матрицы (она черного цвета) на длину 30 мм;
4. После этого аккуратно срезается сама матрица, оголяя токоведущие провода, на ту же длину 30мм;
5. На провода (токоведущие и землю) надеваются термоусадочные трубки, длиной 25 мм, усаживаются феном, но чаще всего зажигалкой J;
6. Токоведущие провода после этого можно объединить еще одной термоусадочной трубкой и усадить их вместе;
7. Кабель готов к подключению.

Порядок разделки кабеля

Как видно, никакого принципиального отличия в подключении данного кабеля от обычного силового с заземлением нет. Различия есть в заделке оконцовки такого кабеля. Т.к. греющий кабель – окончательный элемент и ни к чему не подключается – его конец должен быть соответствующим образом заделан. Производители саморегулирующих греющих кабелей продают специальные комплекты для их разделки и оконцовки. Работа же сводится к следующему:

1. Зачищается первый слой изоляции на длину 20мм;
2. На медную оплетку надевается термоусадочная трубка по длине на 10 мм больше;
3. После усадки, пока трубка не остыла, свободный конец зажимается плоскогубцами;
4. Все это после остывания намазывается слоем силиконового герметика
5. На всю эту конструкцию надевается еще одна термоусадочная трубка большего диаметра, чтобы перекрывать внутреннюю трубку на 20 мм в обе стороны
6. Усаживается феном до тех пор, пока на конце не появится выдавленный силикон.
7. Трубка загибается и зажимается плоскогубцами пока не остыла

Порядок работ по оконцовке кабеля

После таких манипуляций кабель смело может отправляться в самые опасные и мокрые места. Влага ему теперь не страшна.

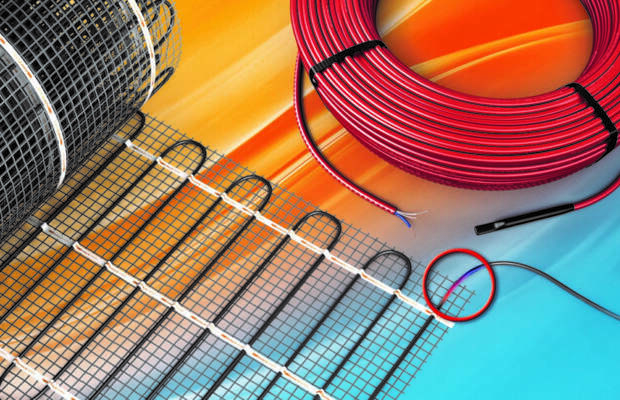

Система отопления «теплый пол» давно доказала свою эффективность и комфорт, поэтому широко применяется во всем мире. Принципиальным является вопрос, какой источник энергии используется для получения тепла? Пока существует современная разница в ценах на энергоносители, человеку дешевле сжигать твердое топливо или углеводороды, нагревать полученным теплом воду, а потом уже прокачивать ее по трубам теплого пола. Но гораздо удобнее использовать греющий кабель как теплый пол, а не сложную систему трубопроводов, коллекторных узлов и насосов. Доминирование углеводородов на энергетическом рынке не будет вечным, и более удобная для передачи и применения электрическая энергия неизбежно будет применяться для отопления все шире.

Греющий кабель как теплый пол

Теоретический ликбез кабельного обогрева

Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и ионы.

Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию, и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

В основе греющих кабелей лежит свойство проводников, имеющих сопротивление, нагреваться при протекании электрического тока

Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

Удельное сопротивление основных проводников

Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

Схема опыта, подтверждающего действие закона Джоуля — Ленца

Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН, гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

Классификация нагревательных кабелей

Казалось бы, чего проще? Надо взять материал, имеющий высокое удельное сопротивление, сделать из него кабель, подсчитать выделяемое им тепло и все готово. Но на деле это все далеко не так, нагревающие кабеля должны отвечать набору определенных требований, о которых будет рассказано ниже.

В кабельных системах обогрева (КСО) могут применяться совершенно разные по конструкции, применяемым материалам, удельной мощности кабеля, в зависимости от назначения:

• Отопление помещения. Прежде всего, используется система «теплый пол», но еще применяют и теплые стены и даже теплый потолок. Обычно электрические теплые полы делают для комфорта или дополнительного отопления в довесок основной системе. В качестве основного источника тепла их применение не рекомендуется из-за нерентабельности и в большинстве случаев недопустимо, так как никакая электроснабжающая организация не выдаст разрешения на выделенную мощность.

По теплому полу комфортно не только ходить, но и сидеть на нем

• Обогрев кровли и водостоков эффективнее всего при помощи нагревательных кабелей, так как они спасают от дорогостоящего ремонта крыши, а также исключают травматизм от падающих сосулек.

Обогрев кровли продлевает ее срок службы

• Обогрев крыльца, лестниц, пандусов, въезда в гараж, пространства под воротами въезда на территорию дома. В зимнее время выгоды от комфорта и безопасности при применении КСО в этих местах ощутимы.

На обогреваемом крыльце никогда не будет скользко

• Обогрев трубопроводов в частных домах. Трубы всегда необходимо прокладывать ниже глубины промерзания грунта, но бывает, что в местах выхода, прохода через фундамент, даже теплоизоляция не помогает уберечь трубы от промерзания. Нагревательные кабели – лучшее спасение.

Обогрев труб

Резистивный греющий кабель

В самом названии этого вида кабеля имеется в виду, что он представляет собой резистивную нагрузку — своего рода вытянутый проводник, имеющий постоянное сопротивление, которое больше, чем сопротивление «холодных кабелей»: силовых и монтажных. Нагрев происходит проводящими медными или из специального сплава, нагревательными жилами, заключенными в изоляцию. Поверх изоляции обязательно применен экран из медной оплетки или фольгированной оболочки вместе с дренажной жилой.

Экран выполняет очень важные функции:

• Экран уменьшает электромагнитное излучение, которое свойственно любым проводникам с током, особенно переменным.
• Экран подключен к заземлению (проводнику PE), которое является частью системы уравнивания потенциалов (СУП). Если произойдет пробой изоляции, то токи утечки замкнутся на экран, и уйдут в землю, что защитит человека от поражения электрическим током. Дополнительно это вызовет срабатывание автоматических выключателей и устройств защитного отключения (УЗО).

Резистивные кабели по своему исполнению бывают:

Строение резистивных греющих кабелей

• Одножильный резистивный кабель – для нагревания используется одна токопроводящая жила. Это самый недорогой вид греющих кабелей требует тщательной укладки, так как начало и конец этого кабеля должны сходится в одной точке и подключаться к специальным регулирующим устройствам – термостатам.
• Двухжильный нагревательный кабель в центральной части имеет две жилы, заключенные в экран. При этом либо обе жилы могут быть нагревательными, либо одна жила нагревательная, а другая питающая или как ее называют – возвратная. На конце секции двухжильного кабеля есть специальная концевая муфта, соединяющая две нагревательные жилы и изолирующая кабель. Преимущества двухжильного кабеля очевидны — для его укладки его просто надо уложить по схеме змейкой, без надобности возвращать назад к термостату. Уровень электромагнитного излучения у двухжильного кабеля гораздо меньше, чем одножильного, так как в греющих жилах токи текут встречно. Очевидно, что такие кабели дороже.

Резистивные кабели продаются готовыми секциями, имеющими фиксированную длину, которую категорически нельзя изменять. Почему? Дело в том, что важнейшей характеристикой любого греющего кабеля является удельная мощность, выделяемая одним погонным метром кабеля. Она должна быть в диапазоне 10-20 Вт/м и ни в коем случае не больше, так как это приведет к перегреву кабеля и выходу его из строя. Например, при укорачивании резистивного кабеля вдвое, сопротивление уменьшается наполовину, что по закону Джоуля-Ленца ведет к двухкратному росту количества теплоты, а на это не рассчитан материал кабеля.

Комлект резистивного кабеля фиксированной длины вместе с монтажным комплектом

Длину секции подбирают исходя из расчетов. Производители выпускают комплекты с длиной секции от 10 до 110 метров, так что подобрать требуемый кабель с нужной удельной мощностью всегда возможно. Существуют резистивные кабели на катушках, с которых можно отрезать любую длину, но это прерогатива специалистов способных делать нужные расчеты.

Преимущества резистивного греющего кабеля:

• Разумная стоимость.
• Постоянство характеристик.
• Отсутствие пусковых токов не требует применения специальных автоматических выключателей типа C.

Недостатками резистивного кабеля являются:

• При неграмотном монтаже есть опасность локального перегрева, что приведет к выходу из строя кабеля.
• Невозможность уменьшать длину греющего кабеля без изменения характеристик.
• Кабелю нужно обеспечить нужные параметры теплоотдачи.

Резистивный зональный (секционный) кабель

Эволюцией развития резистивных греющих кабелей стало изобретение зонального (секционного) кабеля, в котором по центру проходят два проводника низкого сопротивления, заключенных в изоляцию. Поверх проводников намотана спираль из проволоки с высоким сопротивлением. Через определенный промежуток (обычно 1 метр) эта проволока подключается попеременно к одному, а затем к другому центральному проводнику. Очевидно, что в этом случае каждый участок (зона) будет представлять собой независимый от других нагревательный элемент, подобно параллельному подключению резисторов.

Резистивный греющий кабель отличается от других нагревательных элементов незначительными габаритами и простотой в установке. В качестве греющего элемента в устройстве используется проводник, который обладает высоким сопротивлением. В этой статье мы рассмотрим устройство и принцип работы резистивного нагревательного кабеля.

Конструктивные особенности

Как устроен проводник? В основу его конструкции входят стальные жилы (одна или две) в зависимости от этого резистивный нагревательный кабель разделяется на два вида: с одной и с двумя жилами. Токопроводящую жилу изолируют специальным материалом. В некоторых видах в конструкцию входит два слоя изоляции. На изолирующий материал наносится защитный экран из металла (экранизирующая оплетка). Ее назначение – это защита от механических повреждений, а также использование в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.

Резистивный греющий кабель с одной жилой обладает одной нагревательной токопроводящей жилой, которая занимает всю длину конструкции. Применение такого устройства считается самым оптимальным по затратам, так как он устойчив к воздействию высоких температур пластика. Электропитание подводится с двух сторон приспособления. Такая схема может образовывать некоторые границы в плане монтажа, так как возникает надобность возвращать греющий проводник к точке его соединения. Также возникает необходимости использовать дополнительные системы питания.

Конструкция с двумя жилами включает два провода: нагревательный и токопроводящий. Электрический ток подается на один конец провода, а на другой конец устанавливается муфта. При составлении проекта этот вариант конструкции использовать гораздо комфортнее.

Принцип работы

Принцип действия конструкции описывает , в котором говорится, что при равномерной силе электрического тока по всей длине цепи, в любом участке будет выделяться тепло. Чем выше сопротивление на этом участке, тем сильнее тепло. Другими словами принцип работы похож на электрический нагреватель: по проводнику протекает ток, который выделяет тепло. Оно будет сильнее, если сопротивление проводника и сила электрического тока будет больше.

Поэтому, резистивный нагревательный кабель содержит греющий элемент, который состоит из сплавов с незначительным поперечным сечением и с высоким сопротивлением. Продается он определенной длины, каждый кусок проводника обладает постоянным сопротивлением и способностью выделять одинаковое количество тепла.

Принцип работы одножильного проводника состоит в следующем: так как подключение к электроэнергии происходит с двух концов, то резистивный греющий кабель протягивается петлей так, чтобы два конца изделия находились в одном месте. Такое подключение изображено на схеме ниже (слева):

Принцип действия двухжильного резистивного кабеля отличается от предыдущего. Применение двух жил позволяет не подводить два конца изделия в одно место. На правой схеме указано правильное подключение.

Как правило, такой принцип работы дает возможность применить устройство в домашнем хозяйстве и обогревать трубы незначительных размеров. А для того чтобы работа происходила правильно, допустимо применение труб, диаметром не больше 40 мм.

Преимущества и недостатки

Принцип действия резистивного кабеля предполагает свои плюсы и минусы. Достоинства изделия следующие:

• доступная стоимость;
• несложное устройство;
• при правильном монтаже служит несколько десятков лет;
• значительные показатели удельного сопротивления;
• при длительном использовании сохраняется стабильность параметров.

В зональных кабелях Heatus нагревательные элементы длинной в 1 метр расположены зонами. На пограничных участках, отмеченных специальными метками, допускается разрезать этот кабель. Эти конструктивные особенности играют важную роль: кабель легко нарезать разными длинами, что требуется при установке на ступенях, дорожках, кровле. Независимость от фиксированной длины позволяет экономить на закупках продукции, это преимущество зональный кабель перенял от кабеля саморегулирующегося.

Силиконовый каучук используется в качестве внутренней и наружной изоляции. Этот материал обладает превосходной гибкостью, поэтому эластичный греющий кабель легко закрепляется на любых сложных поверхностях: вентилях, резервуарах, элементах кровли и нестандартных объектах обогрева.

Зональный греющий кабель Heatus надежно изолирован силиконовой оболочкой, что позволяет инсталлировать его в условиях низких температурах (до -60°C). Кроме этого, он имеет высокую термостойкость до (+230°С), защищен от воздействия химических реагентов, ультрафиолета и влаги.

Греющий элемент изготовлен из сплавов высокого сопротивления (нихромовая нить) и защищен двойной оболочкой из силиконовой резины. Силиконовая оплетка кабеля также обеспечивает надежную электроизоляцию. Кабель трудно повредить механически, но даже при повреждении он не впитывает воду под оболочку, как резистивный и саморегулирующий кабель.

Зональный кабель имеет параллельную структуру. Такая конструкция позволяет сохранять кабелю свою работоспособность в полной мере, даже при частичном повреждении.

Продукция изготавливается в Южной Корее под контролем системы менеджмента качества ISO.

Долговечность кабелю Heatus обеспечивает никель-хромовый сплав нагревательной жилы и параллельная структура проводника. Последнее свойство зональный кабель унаследовал от резистивных кабелей с постоянной мощностью, которые надежно и долго защищают от замерзания промышленные и бытовые объекты.

Под брендом Heatus выпускаются две модификации зонального электрокабеля: с оплеткой и без. Это позволяет производителю предлагать потребителю продукты из различных ценовых категорий. При этом более низкая цена на зональный кабель без заземления никак не отражается на сроке его службы. Поэтому изделия Heatus так востребованы в ситуациях, требующих безупречной работы на протяжении нескольких десятков лет: в задачах обогрева пола, подогрева грунта на производстве и антиобледенения.

Система отопления «теплый пол» давно доказала свою эффективность и комфорт, поэтому широко применяется во всем мире. Принципиальным является вопрос, какой источник энергии используется для получения тепла? Пока существует современная разница в ценах на энергоносители, человеку дешевле сжигать твердое топливо или углеводороды, нагревать полученным теплом воду, а потом уже прокачивать ее по трубам теплого пола. Но гораздо удобнее использовать греющий кабель как теплый пол, а не сложную систему трубопроводов , коллекторных узлов и насосов. Доминирование углеводородов на энергетическом рынке не будет вечным, и более удобная для передачи и применения электрическая энергия неизбежно будет применяться для отопления все шире.

Теоретический ликбез кабельного обогрева

Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и и оны.

Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию , и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно , что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

Схема опыта, подтверждающего действие закона Джоуля — Ленца

Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН , гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

Классификация нагревательных кабелей

Казалось бы, чего проще? Надо взять материал, имеющий высокое удельное сопротивление, сделать из него кабель, подсчитать выделяемое им тепло и все готово. Но на деле это все далеко не так, нагревающие кабеля должны отвечать набору определенных требований, о которых будет рассказано ниже.

В кабельных системах обогрева (КСО) могут применяться совершенно разные по конструкции, применяемым материалам, удельной мощности кабеля, в зависимости от назначения:

• . Прежде всего, используется система «теплый пол», но еще применяют и теплые стены и даже теплый потолок. Обычно электрические теплые полы делают для комфорта или дополнительного отопления в довесок основной системе. В качестве основного источника тепла их применение не рекомендуется из-за нерентабельности и в большинстве случаев недопустимо, так как никакая электроснабжающая организация не выдаст разрешения на выделенную мощность.

• Обогрев кровли и водостоков эффективнее всего при помощи нагревательных кабелей, так как они спасают от дорогостоящего ремонта крыши, а также исключают т равматизм от падающих сосулек.

• Обогрев крыльца, лестниц, пандусов, въезда в гараж, пространства под воротами въезда на территорию дома. В зимнее время выгоды от комфорта и безопасности при при менении КСО в этих местах ощутимы.

• Обогрев трубопроводов в частных домах. Трубы всегда необходимо прокладывать ниже глубины промерзания грунта, но бывает, что в местах выхода, прохода через фундамент, даже теплоизоляция не помогает уберечь трубы от промерзания. Нагревательные кабели – лучшее спасение.

Резистивный греющий кабель

В самом названии этого вида кабеля имеется в виду, что он представляет собой резистивную нагрузку — своего рода вытянутый проводник, имеющий постоянное сопротивление, которое больше, чем сопротивление «холодных кабелей»: силовых и монтажных. Нагрев происходит проводящими медными или из специального сплава, нагревательными жилами, заключенными в изоляцию. Поверх изоляции обязательно применен экран из медной оплетки или фольгированной оболочки вместе с дренажной жилой.

Экран выполняет очень важные функции:

• Экран уменьшает электромагнитное излучение, которое свойственно любым проводникам с током, особенно переменным.
• Экран подключен к заземлению (проводнику PE), которое является частью системы уравнивания потенциалов (СУП). Если произойдет пробой изоляции, то то ки утечки замкнутся на экран, и уйдут в землю, что защитит человека от поражения электрическим током. Дополнительно это вызовет срабатывание автоматических выключателей и устройств защитного отключения (УЗО).

Резистивные кабели по своему исполнению бывают:

• Одножильный резистивный кабель – для нагревания используется одна токопроводящая жила. Это самый недорогой вид греющих кабелей требует т щательной укладки, так как начало и конец этого кабеля должны сходится в одной точке и подключаться к специальным регулирующим устройствам – термостатам.
• Двухжильный нагревательный кабель в центральной части имеет две жилы, заключенные в экран. При этом либо обе жилы могут быть нагревательными, либо одна жила нагревательная, а другая питающая или как ее называют – возвратная. На конце секции двухжильного кабеля есть специальная концевая муфта, соединяющая две нагревательные жилы и изолирующая кабель. Преимущества двухжильного кабеля очевидны — для его укладки его просто надо уложить по схеме змейкой, без надобности возвращать назад к термостату. Уровень электромагнитного излучения у двухжильного кабеля гораздо меньше, чем одножильного , так как в греющих жилах токи текут встречно. Очевидно, что такие кабели дороже.

Резистивные кабели продаются готовыми секциями, имеющими фиксированную длину, которую категорически нельзя изменять. Почему? Дело в том, что важнейшей характеристикой любого греющего кабеля является удельная мощность, выделяемая одним погонным метром кабеля. Она должна быть в диапазоне 10-20 Вт/м и ни в коем случае не больше, так как это приведет к перегреву кабеля и выходу его из строя. Например, при укорачивании резистивного кабеля вдвое, сопротивление уменьшается наполовину, что по закону Джоуля-Ленца ведет к двукратному росту количества теплоты, а на это не рассчитан материал кабеля.

Комплект резистивного кабеля фиксированной длины вместе с монтажным комплектом

Длину секции подбирают исходя из расчетов . Производители выпускают комплекты с длиной секции от 10 до 110 метров, так что подобрать требуемый кабель с нужной удельной мощностью всегда возможно. Существуют резистивные кабели на катушках, с которых можно отрезать любую длину, но это прерогатива специалистов способных делать нужные расчеты .

Преимущества резистивного греющего кабеля:

• Разумная стоимость.
• Постоянство характеристик.
• Отсутствие пусковых токов не требует применения специальных автоматических выключателей типа C.

Недостатками резистивного кабеля являются:

• При неграмотном монтаже есть опасность локального перегрева, что приведет к выходу из строя кабеля.
• Невозможность уменьшать длину греющего кабеля без изменения характеристик.
• Кабелю нужно обеспечить нужные параметры теплоотдачи.

Резистивный зональный (секционный) кабель

Эволюцией развития резистивных греющих кабелей стало изобретение зонального (секционного) кабеля, в котором по центру проходят два проводника низкого сопротивления, заключенных в изоляцию. Поверх пр оводников намотана спираль из проволоки с высоким сопротивлением. Через определенный промежуток (обычно 1 метр) эта проволока подключается попеременно к одному, а затем к другому центральному проводнику. Очевидно, что в этом случае каждый участок (зона) будет представлять собой независимый от других нагревательный элемент, подобно параллельному подключению резисторов.

Преимущества зонального кабеля:

• Одинаковая удельная мощность кабеля по всей длине.
• Стабильность характеристик.
• При запуске не потребляет большие токи.

Недостатки зонального резистивного кабеля:

• Опасность локального перегрева.
• Необходимость обеспечения теплоотдачи.
• Более высокая цена по сравнению с обычными резистивными кабелями.

Нагревательные маты

Для облегчения процесса укладки теплого пола, производителя делают специальные , где кабель с требуемым шагом прикреплен к полимерной сетке. Такие маты очень удобно укладывать на ровное основание перед укладкой керамической плитки. Их можно монтировать прямо в слой плиточного клея, в этом их главное преимущество. Правда, надо внимательно следить, чтобы не оставалось воздушных полостей, которые вызовут локальный перегрев.

В помещениях со сложной геометрией могут возникнуть сложности при укладке матов. В этом их главный недостаток.

Цены на различные виды нагревательных матов

Нагревательный мат

Саморегулирующийся нагревательный кабель

Флагманом среди всех греющих кабелей является саморегулирующийся нагревательный кабель, который может изменять температуру нагрева, а, значит, и тепловыделение в зависимости от окружающей температуры.

Между двумя проводниками запрессована специальная полимерная матрица со свойствами полупроводника. При понижении температуры матрица сжимается, но в ней образуется множество теплопроводящих путей с высоким сопротивлением. Протекающий ток вызывает нагрев матрицы и кабеля. При повышении температуры происходит расширение полимера и уменьшение количества путей протекания тока и, в конце концов, наступает такой момент, когда токи становятся ничтожно малы, что приводит к прекращению нагрева кабеля. Каждый участок кабеля работает автономно.

Саморегулирующийся кабель сам «выбирает» где и как нагревать

Поверх полупроводникового полимера существует слой термостойкой изоляции, затем медный или стальной экран и еще один слой изоляции. Каждый кабель имеет свою зависимость погонной (удельной) мощности от температуры и подбирается исходя из условий эксплуатации и назначением.

Преимущества саморегулирующихся кабелей:

• Экономия электроэнергии, которая происходит за счет нагрева только недостаточно теплых участков.
• Независимость удельной мощности от длины кабеля.
• Этот кабель «прощает» ошибки монтажа. Даже перехлест кабеля не приведет к его перегреву и выходу из строя.

Недостатки саморегулирующихся кабелей:

• Эти кабели имеют высокие стартовые токи, особенно если есть длинные холодные участки. Это обязывает ставить защитные автоматы класса C, позволяющие десятикратные скачки тока в сравнении с номинальным.
• Полимерная полупроводниковая матрица имеет ограниченный срок службы.
• Высокая цена на такие кабели часто делает их применение сомнительной выгодой.

Греющий кабель как теплый пол

При планировании обустройства в помещениях вначале нужно определиться, какую функцию он будет выполнять.

Греющий кабель для теплых полов прямого действия

Теплые полы прямого действия обычно располагаются в тонком слое стяжки непосредственно перед напольным покрытием, например, в слое плиточного клея. Главной задачей таких полов является быстрый прогрев поверхности пола до комфортной температуры 24-27 °C. Для этих целей идеально подходят маты с тонким кабелем, а также резистивный одножильный или двухжильный греющий кабель. Нужные характеристики можно посмотреть в таблице.

Требуемая устанавливаемая мощность достигается шагом укладки кабеля, чтобы на одном квадратном метре было уложено столько кабеля, которое обеспечит необходимую мощность. В зависимости от площади помещения вычисляется общая длина нагревательного кабеля. Методика расчетов теплого пола приведена в .

В теплых полах прямого действия теплоизоляция может не использоваться, или быть минимальной толщины, так как задачей их является нагрев поверхности, а не основное отопление. При нагреве деревянных полов применяется утеплитель между лагами, а также специальная металлическая сетка, распределяющая тепло и экран из фольги, отражающий тепло в сторону покрытия пола.

Греющий кабель для термоаккумулирующих теплых полов

Аккумулирующие теплые полы требуют обязательной теплоизоляции, так как они обогревают бетонную стяжку значительной толщины: от 5 до 15 см, которая будет накапливать тепло. Такие полы лучше подогревать во время сниженных тарифов на электроэнергию, а в другое время тепло будет постепенно отдаваться в помещение. Толстый слой утеплителя значительно снизит утечку тепла вниз.

Такие полы лучше делать в тех помещениях, где будут уложены покрытия с высоким термическим сопротивлением: паркетная доска, ламинат, ковролин. Тогда и передача тепла будет происходить очень мягко, что только повысит комфорт. Такая система обогрева пола может выступить уже в качестве основного отопления.

Кабель теплого пола укладывается в среднем слое стяжки, для более равномерного распределения тепловой энергии. Из таблицы видно , что кабель для такой системы должен применяться с более высокой удельной мощностью в сочетании с металлической сеткой, которая поможет распределять тепло и будет армирующим элементом стяжки. Учитывая, что кабель будет спрятан в толстом слое стяжки, которая обеспечит теплоотвод, лучше всего для аккумулирующих теплых полов применять двухжильный резистивный кабель с удельной мощностью 20 Вт/м. Также может применяться и саморегулирующийся кабель, но его цена в 3-5 раз выше резистивного.

Применение таких систем обогрева ограничено по двум причинам:

• Стоимость обогрева электрической энергией пока высока по сравнению с газовым отоплением.
• Выделенной на квартиру или дом мощности может просто не хватить для нагрева аккумулирующих теплых полов.

Общие требования к греющим кабелям теплого пола

Временные технические требования от 2003 года регламентируют порядок применения греющих кабелей. Их этого объемного документа сделаем самые важные выдержки.

• Для личного пользования рекомендуется применять КСО только для комфорта и дополнения к основной системе отопления.
• В теплых полах прямого действия и для подогрева полов из дерева кабель не должен иметь номинальную мощность больше 2 киловатт.
• В термоаккумулирующих полах и при подогреве наружных лестниц и пандусов максимальная номинальная мощность кабеля – 4 киловатта.
• Должно соблюдаться железное правило: одно помещение – один кабель. Исключением являются помещения свыше 25 кв. м.
• Греющий кабель не должен переходить в другие помещения.
• Нагревательный кабель не должен прокладываться под стационарно стоящей мебелью.
• В комплекте к греющим кабелям всегда идут монтажные планки и другие аксессуары. Именно их и надо использовать, никакая самодеятельность не приветствуется.

• Кабель должен укладываться в форме змейки и при этом должны соблюдаться правила :
  • Касания, пересечения, закручивание и образование петель на кабеле не допускается.
  • От границ зоны укладки до краев кабеля должно быть расстояние, которое не меньше шага укладки.
  • От металлических конструкций и элементов проводки кабель должен иметь дистанцию не менее 50 мм, от деревянных конструкций – 30 мм, а от элементов других систем отопления – не менее 500 мм.
  • Шаг укладки всегда должен быть более 6 — 10 наружных диаметров.
  • Расстояние между участками уложенного кабеля должно быть большим или равным шагу укладки.
  • Вся горячая часть кабеля должна находиться в однородном материале.
  • Для кабеля внутри стяжки шаг не более 20 см, а в полах прямого действия – 10 см.
• Все кабели должны подключаться через терморегулятор, имеющий температурный датчик. Прямое подключение к сети допускается только в исключительных случаях для саморегулирующихся кабелей.

• должен располагаться на расстоянии 0,5-1,5 метра над уровнем пола.
• Датчик температуры пола должен располагаться на расстоянии не менее 0,5 метра от стен, подключаться только медным проводом, помещенным в гофрированную пластмассовую или металлическую трубку.
• Все соединения греющего и питающих кабелей должны происходить на терморегуляторах, в распределительных коробках и электрощитах при помощи клемм. Никакие скрутки недопустимы.
• Силовые кабели должны быть защищены автоматическими выключателями соответствующих номиналов, а для защиты людей обязательно применение УЗО с дифференциальным током срабатывания не более 30 мА .

• Монтаж КСО должен вести только квалифицированный персонал, имеющий соответствующий допуск.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов .
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Видео: Монтаж кабеля теплого пола Devi

Видео: Монтаж нагревательных матов

Греющие ленты и нагревательные кабели для труб и др. • eltherm

Являясь мировым поставщиком решений для электрообогрева, eltherm предлагает широкий ассортимент нагревательных лент , нагревательных кабелей и электронагревателей для различных промышленных применений. В большинстве случаев они предназначены для предотвращения замерзания или поддержания температуры. Благодаря различным конструкциям наружных оболочек, мы можем работать при температурах от до 900 °C* с нашими нагревателями.

Какая изоляция подходит для какого диапазона температур?

• FEP ( F luorinated E thylene P ropylene) up to 200 °C
• PFA / PTFE ( P er f luoroalkoxy A lkane   / P oly t etra f luoro e тилен) до 260 °C
• E-стекло (E-Gстекловолокно) до 450 °C
• Кварцевое стекло (кварцевое стекловолокно) до 900 °C*
2

•

  *Для высокотемпературных применений наши инженеры по применению проконсультируют вас без каких-либо обязательств.

  To our products

  Series Resistance Heating Cables, fluoropolymer-insulated

  • Highly flexible
  • Small bending radius
  • High operation temperatures
  • High chemical resistance
  • Moisture proof

  Constant wattage heating cables with провод сопротивления

  • Потребляемая мощность с одного конца
  • Может быть отрезана от рулона
  • Постоянная выходная мощность на метр
  • Высокая химическая стойкость (ELP-PFA и ELP-FEP)
  • Стойкость к ультрафиолетовому излучению (ELP-PFA и ELP-FEP)

  Как работает тепловая лента?

  Тепло генерируется за счет протекания электрического тока через специально адаптированный проводящий материал с высоким электрическим сопротивлением, который затем нагревается. Согласно закону Ома, теплопроизводительность зависит от уровня сопротивления (в зависимости от удельного сопротивления материала, его поперечного сечения и длины), а также от протекающего электрического тока и, следовательно, от приложенного напряжения. Поток электрического тока не должен быть настолько большим, чтобы была достигнута температура плавления материала проводника или предельная температура изолирующего носителя. Для регулирования выходной мощности несколько сопротивлений могут быть соединены параллельно или последовательно.

  Параллельный нагревательный кабель

  Параллельный нагревательный кабель постоянной мощности с резистивной проволокой (например, ELP/Si) состоит из 2 проводников питания, встроенных в первую изоляцию. Обмотан нагревательным проводником, который окружен второй изоляцией. Соответствующая защитная оплетка и внешняя оболочка обеспечивают максимальную безопасность. Например: типичными областями применения являются пищевая промышленность для нагрева различных труб, резервуаров или клапанов для предотвращения замерзания или поддержания температуры. Требуемая номинальная выходная мощность рассчитывается на основе различных характеристик, таких как напряжение питания, минимальная и максимальная температура окружающей среды и температура поддержания. Не стесняйтесь связаться с нами!

  Серийный нагревательный кабель

  Серийный нагревательный кабель сопротивления можно обрезать по длине (например, ELKM-AG-L). В основе конструкции этого типа теплового кабеля лежит многожильный или спирально закрученный теплопровод, покрытый изоляцией. Поверх этой изоляции идет защитная оплётка (например, ЭЛКМ-АЕ). Для обеспечения более высокой механической защиты доступны варианты с дополнительной внешней оболочкой (например, ELKM AG-L).

  Нагревательные ленты

  Нагревательные ленты в основном используются для приложений, требующих высокой гибкости и выходной мощности. Конструкция аналогична кабелю последовательного сопротивления, с той разницей, что они помещены в двойную дополнительную изоляцию и, следовательно, могут обеспечить большую выходную мощность. Благодаря своей конструкции нагревательные ленты более прочны и оптимально защищены, и в то же время они особенно гибкие. Они часто используются для электрообогрева резервуаров и емкостей.

  Как правило, каждый нагревательный кабель и нагревательная лента эксплуатируются с использованием соответствующей технологии измерения и контроля. В качестве альтернативы без контроля температуры мы также можем предложить различные саморегулирующиеся нагревательные кабели. Мы будем рады проконсультировать вас, чтобы найти лучшее решение для вашего приложения!

  Что (среди прочего) необходимо учитывать при монтаже и монтаже нагревательных кабелей и нагревательных лент?

  • Удалите все острые неровности (заусенцы и т.д.) с поверхности, подлежащей нагреву, очистите и обезжирьте поверхность.
  • Монтаж контура отопления должен выполняться с использованием оригинальных принадлежностей eltherm. Электронагреватели следует прикрепить к поверхности с помощью самоклеящейся алюминиевой ленты (примерно одна заплата через каждые 300 мм).
  • Прикрепите нагреватель к насосам, клапанам и другим компонентам таким образом, чтобы эти компоненты были доступны для обслуживания или замены без значительного механического воздействия на нагреватель.
  • Указанный макс. рабочая температура нагреваемых компонентов, а также максимальная температура электронагревателя не должны превышаться.

  Approvals

  Pipe Mounting Fitting

  Temperature Controller

  Ex-Box

  Insulation Bushing

  Warning Sign

  Splice Connecter

  Kits Ex-Con

  Self-adhesive tape and foil

  Temperature Controller

  Ex-Box

  1. Фитинг для монтажа на трубу
  2. Регулятор температуры:

     Ex-Box

  3. Изоляционная втулка
  4. Предупреждающий знак
  5. Соединитель для сращивания:

     Комплекты Ex-Con

  6. Датчики температуры:

     ELTF-PTEx

  7. Самоклеящаяся лента и фольга
  8. Регулятор температуры:

     Ex-Box

     2 90?

     Ознакомьтесь с нашим портфолио для Северной Америки.

     Продукция в области нагревательных кабелей и нагревательных лент

     Для высокотемпературных применений наши инженеры-технологи проконсультируют вас без каких-либо обязательств. Свяжитесь с нами сейчас.

     ---

     ELP/Si

     Установка этого нагревательного кабеля очень экономична при любом применении обогрева благодаря…

     Дополнительная информация

     ELP/Si-F

     поддержание температуры до +150 °С. Его большая гибкость вниз…

     Дополнительная информация

     ELP/PFA

     Параллельные электронагреватели с резистивной проволокой обеспечивают невероятную гибкость, поскольку их можно обрезать по длине и…

     Дополнительная информация

     ELP/FEP

     Эти параллельные нагревательные кабели обеспечивают огромную гибкость в использовании, так как их можно легко обрезать до необходимой длины… трубы, клапаны и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать на небольших…

     Дополнительная информация

     ELKM-AS

     Использование на аппаратах, сосудах, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактная трассировка на маленьком…

     Дополнительная информация

     ELKM-AE

     Использование на приборах, емкостях, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать небольшие…

     Дополнительная информация

     ELKM-AG-L

     Этот универсальный нагревательный кабель с заводской заделкой используется для защиты от замерзания и поддержания температуры даже при…

     Дополнительная информация

     ELKM-AG-N

     Этот универсальный нагревательный кабель используется для защиты от замерзания и поддержания температуры даже при очень агрессивных…

     Подробнее

     EL-Rail

     eltherm EL-Rail представляет собой плоский кабель, объединяющий шесть нагревательных проводников с фторполимерной изоляцией в силиконовой… электронагреватель постоянного сопротивления (Вт/м), фторполимерная изоляция и…

     Дополнительная информация

     EL-Track

     EL-Track: параллельный электронагреватель сопротивления с постоянной выходной мощностью (Вт/м), фторполимерной изоляцией и…

     Дополнительная информация

     ---

     • 1
     • 2
     • далее

     Разработка вашего преимущества

     Ваши процессы в руках экспертов

     Мы разрабатываем комплексные решения для процессов. Наши инженеры стремятся точно понять ваши технические требования. Они гордятся тем, что разрабатывают наилучшее решение для обогрева.

     Найдите свой контакт сейчас!

     eltherm Designer 2.01

     eltherm Designer предоставляет инструменты для расчета, выбора и планирования систем и решений EHT для сосудов и резервуаров. Выбор подходящего электронагревателя eltherm, выбор сопутствующих принадлежностей и расчет ключевых элементов конструкции EHT никогда не были такими простыми. Это программное обеспечение предоставляется бесплатно.

     Это программное обеспечение предоставляется бесплатно.

     Загрузить сейчас

     Мы здесь для вас

     Контактное лицо

     В пути по всему миру
     Всегда под рукой

     Телефон: +49 (0) 27 36 / 44 13-0

     Факс: +49 (0) 27 36 / 44 13-50

     3 E-

     почта: info@eltherm. com

     Свяжитесь с нами


     Резистивные нагревательные кабели | Eltherm ELKM-AS

     T&D – Дистрибьютор кабелей для технологического нагрева Eltherm

     Кабели для технологического нагрева Eltherm ELKM-AS – Система обогрева

     Eltherm  ELKM-AS  сопротивление нагревательные кабели и ленты обеспечивают поддержание температуры процесса и защиту от замерзания сосудов, труб, клапанов и мелких компонентов до 260°C.

     нагревательные кабели сопротивления – Eltherm ELKM-AS

     Технические характеристики

     • Номинальное напряжение питания: 750 В
     • Максимальная мощность: 30 Вт/м
     • Максимальная рабочая температура: 260ºC
     • Минимальная температура установки: -60° Цельсия
     • Минимальный радиус изгиба кабеля нагревателя: 2,5 мм x внешний диаметр
     • Изоляция: ПТФЭ
     • Защитная оплетка: Никелированная медь
     • Теплопровод: Многожильный, спирально намотанный, для номинального сопротивления > 8000 Ом/км
     • Влагостойкий : Да
     • Изготовлено в соответствии с: DIN VDE 0253
     • Тип нагревательного кабеля: Резистивный нагревательный кабель

     Резистивные нагревательные кабели | Нагревательный кабель Eltherm ELKM-AS — Поддержание рабочей температуры нагрева сопротивлением

     Резистивные нагревательные кабели — Eltherm ELKM-AS

     ТАБЛИЦА ВЫБОРА

     Свяжитесь с T&D для получения технических указаний, расчетов тепловых потерь для систем трубопроводов и оптимальных спецификаций правильного кабеля электронагревателя для ваше приложение.

     Применение нагревательного кабеля сопротивления: защита от замерзания и технологическое отопление.

     Номинальное сопротивление Ом/км	Приблизительный внешний диаметр кабеля (мм)	Приблизительный вес (г/м)	Температурный коэффициент (x 10-3/K)	Код заказа Eltherm
     1,95 (медь 10 мм²)	7.11	157,0	4,30	0137000
     2,90 (медь 6 мм²)	5,99	104,9	4,30	0137002
     4,40 (медь 4 мм²)	4,73	69,8	4,30	0137004
     7,20 (медь 2,5 мм²)	3,89	48,3	4,30	0137007
     10.00	3,62	40,6	4,30	0137009
     11,70 (медь 1,5 мм²)	3,53	37,6	4,30	0137010
     15. 00	3,20	33,6	4,30	0137012
     25.00	3,15	31,1	3,00	0137016
     31,50	3,55	38,6	1,60	0137020
     50,00	3,15	31,1	1,60	0137030
     65,00	3,04	28,6	1,60	0137032
     80,00	3,32	34,5	0,90	0137038
     100,00	3.11	31,0	0,90	0137042
     157,00	3,10	31,2	0,45	0137045
     180,00	2,84	25,8	0,90	0137052
     200,00	2,98	28,2	0,45	0137054
     260,00	2,87	26,3	0,45	0137058
     280,00	2,76	24,3	0,38	0137060
     328,00	3,13	30,6	0,18	0137061
     360,00	2,71	23,7	0,45	0137064
     430,00	2,96	27,6	0,18	0137266
     480,00	2,94	26,8	0,18	0137069
     600,00	2,80	24,9	0,18	0137213
     800. 00	2,69	23,2	0,18	0137080
     1000.00	2,81	24,9	0,04	0137082
     1470.00	2,64	22,6	0,04	0137214
     1750.00	2,66	22,3	0,04	0137094
     1900.00	2,84	25,6	0,40	0137215
     2900.00	2,68	23,1	0,40	0137219
     4000.00	2,61	21,9	0,40	0137114
     4700.00	2,55	21,6	0,15	0137118
     6000.00	2,49	20,6	0,20	0137237
     7000.00	2,43	19.9	0,15	0137126
     8000. 00	2,41	19,7	0,15	0137128

     Резистивные нагревательные кабели Eltherm ELKM-AS для защиты от замерзания с номинальным сопротивлением до 1 500 000 Ом/км доступны по запросу.

     Технологические нагревательные кабели

     Eltherm ELKM-AS – Применение

     • Сосуды, трубы, клапаны
     • Мелкие компоненты
     • Может использоваться во многих промышленных областях
     • Лопасти ротора
     • Мраморные плиты

     Технологические нагревательные кабели Eltherm ELKM-AS обеспечивают поддержание температуры и защиту от замерзания трубопроводов и механических систем во всех отраслях промышленности. Типичные области применения включают обогрев технологических трубопроводов, линий КИПиА и резервуаров для хранения в промышленных и взрывоопасных зонах для поддержания вязкости или предотвращения повреждений от замерзания. как неотъемлемая работа завода Подготовка к зиме .

     Компания T&D предоставляет дополнительные услуги по проектированию технологического обогрева с использованием кабелей и систем электрообогрева. Нагревательные кабели, использующие постоянную мощность, саморегулирующиеся технологии нагрева с минеральной изоляцией и резистивного нагрева, обеспечивают защиту от замерзания и поддержание температуры трубопроводов, бочек, резервуаров, IBC и клапанов.

     РЕЗИСТЕНТНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

     Резистивные нагревательные кабели Eltherm изготавливаются из высокоомного нагревательного провода с изоляцией из ПТФЭ с защитной оплеткой и внешней оболочкой из фторполимера. При питании от определенного напряжения тепло сопротивления, выделяемое проводниками, обеспечивает электрический обогрев труб и сосудов. Нагревательные кабели сопротивления «сгорают» при наложении внахлест, в отличие от саморегулирующихся нагревательных кабелей .

     Термостойкие нагревательные кабели с изоляцией из стекловолокна обеспечивают электрический нагрев до 800°C.

     Технологические нагревательные кабели Eltherm

     Eltherm

     ➡ Знаете ли вы? T&D Exports поддерживает глобальную нефтяную, газовую и нефтехимическую промышленность, предлагая широкий ассортимент электрического, механического, технологического и контрольно-измерительного оборудования для опасных зон .

     ➡ Знаете ли вы? T&D также распространяет электрические шланги Eltherm с подогревом.

     Запросить

     Спецификации

     Резистивный нагревательный кабель серии

     , поставщик ярусного обогревателя



     Греющий кабель сопротивления серии Jiahong — это нагревательный кабель постоянной мощности.

     Предназначен для защиты труб от замерзания и поддержания высоких температур в длинных трубопроводах.

     Обычно используется в трубах и резервуарах.

     Кроме того, он чрезвычайно гибок даже на нестандартных формах, таких как насосы, клапаны и фланцы.

     Доступны однопроводные, двухпроводные и трехпроводные конструкции.



     Рисунок: Структура нагревательного кабеля последовательного сопротивления

     Греющий кабель сопротивления серии Jiahong выдерживает непрерывную (поддерживающую) температуру до 400 °F (204 °C).

     Его можно использовать для непрерывной цепи длиной до 12 000 футов (3659 м) с питанием от одного источника. Максимальное номинальное напряжение – 660 В переменного тока.

     Кроме того, доступны 220 В переменного тока и 380 В переменного тока.

     Резистивный нагревательный кабель серии Jiahong нагревается за счет внутреннего проводника.

     Проводник имеет определенное сопротивление.

     Рисунок: Свернутый нагревательный кабель сопротивления

     Когда ток проходит через проводник, проводник нагревается.

     Поскольку сопротивление на единицу длины одинаково, тепло, выделяемое на единицу длины при прохождении тока, также одинаково.

     Таким образом, он идеально подходит для обогрева длинных линий.

     Все нагревательные кабели сопротивления серии Jiahong имеют 4-слойную структуру.

     Внутренние провода шины изготовлены из луженой меди.

     Одновременно является проводником и нагревательным элементом.

     Изоляция проводника выполнена из фторопласта.

     Двухпроводная и трехпроводная конструкции могут иметь отдельную спаренную оболочку, которая используется для соединения двух проводов шины вместе.

     Рисунок: Стандарт применения нагревательного кабеля с последовательным сопротивлением

     Оплетка из луженой меди находится поверх внутренней изоляции и в основном используется для поглощения внутреннего электромагнитного излучения.

     Внешняя оболочка изготовлена ​​из фторполимера, обеспечивающего дополнительную защиту кабеля и оплетки от воздействия химических или коррозионных веществ.

     Графика: техническое описание нагревательного кабеля последовательного сопротивления

     Нагревательные кабели сопротивления серии Jiahong, как правило, совместимы со многими прецизионными промышленными термостатами.

     Термостаты контролируют и определяют температуру нагреваемой поверхности трубы. Нужно минимум 3 штуки термостатов.

     Первый термостат устанавливается на входе в трубу, второй – в середине трубопровода и последний – на выходе из трубы.

     Рисунок: Греющие кабели с несколькими жилами

     Если труба намного длиннее, вам могут понадобиться дополнительные термостаты.

     Нагревательный кабель сопротивления серии Jiahong является взрывозащищенным нагревательным кабелем.

     Его можно сконфигурировать для использования как в безопасных, так и в опасных (классифицированных) зонах.

     Классификация зон: Зона 1, Зона 2 (Газ), Зона 21, Зона 22 (Пыль) и обычное местоположение.

     Резистивный нагревательный кабель серии Jiahong обычно упаковывается в деревянные или пластиковые катушки. Обычно мы доставляем катушки длиной 250, 500 и 1000 футов.

     Клиенты могут отрезать необходимую длину в соответствии с практическими требованиями.

     Между тем, все необходимые аксессуары, такие как сращивание, торцевое уплотнение и компоненты для подключения к сети, также доступны в наших удобных комплектах.

     Резистивный нагревательный кабель серии Jiahong одобрен CE, ATEX, IECEX и EAC в Европе.

     На все нагревательные кабели SR предоставляется 25-летняя гарантия, которая является самой продолжительной в отрасли.

     Чтобы улучшить нагревательный кабель сопротивления серии Jiahong, наша технологическая команда постоянно сотрудничает с опытными экспертами и брендами, такими как Raychem.

     На данный момент мы по-прежнему являемся единственным поставщиком, которому принадлежат полные сертификаты и наибольшее количество патентов на продукцию.

     Мы считаем, что все больше и больше нагревательных кабелей приходится на саморегулирующиеся кабели, это подавляющая тенденция.

     Catalog Number	Resistance at 20℃ (Ω/Km)	Dimensions mm	Catalog Number	Resistance at 20℃ (Ω/Km)	Dimensions mm
     1ESF‐0. 8	0,8	11,9	1ЭСФ-230	230	4,8
     1ЭСФ-1,1	1,1	10.1	1ESF‐250	250	4.6
     1ESF‐1.8	1.8	8.6	1ESF‐280	280	4.6
     1ESF‐2.9	2.9	6.9	1ESF‐360	360	4.8
     1ESF‐4.4	4.4	6.1	1ESF‐480	480	4.7
     1ESF‐7	7	5.5	1ESF‐650	650	4.6
     1ESF‐10	10	5.4	1ESF‐700	700	4.5
     1ESF‐11.7	11.7	5.2	1ESF‐800	800	4.6
     1ESF‐15	15	5.1	1ESF‐1000	1000	4. 5
     1ESF‐17.8	17.8	4.9	1ESF‐1300	1300	4.4
     1ESF‐25	25	4.9	1ESF‐1470	1470	4.4
     1ESF‐31.5	31.5	5.3	1ESF‐1750	1750	4.3
     1ESF‐50	50	4.9	1ESF‐1900	1900	4.6
     1ESF‐65	65	4.8	1ESF‐2900	2900	4.4
     1ESF‐80	80	5.1	1ESF‐4000	4000	4.2
     1ESF‐100	100	5.2	1ESF‐5160	5160	4.3
     1ESF‐150	150	4.9	1ESF‐6000	6000	4.2
     1ESF‐180	180	4. 7	1ESF‐7000	7000	4.2
     1ESF‐200	200	4.8	1ESF‐8000	8000	4.1

     Click and Preview the Datasheet онлайн. Он включает в себя все технические параметры и информацию о материалах.

     Этот кабель прошел сертификацию на рынках США и ЕС. Проверьте приведенный ниже список сертификатов, и вы можете просмотреть отчет онлайн. Для получения оригинальных отчетов вы можете связаться с нашим отделом продаж, заполнив соответствующую контактную форму.

     Если вы хотите получить каталог для предварительного просмотра, нажмите здесь для получения подробной информации. Вы также можете связаться с нами для получения бесплатной цитаты с помощью правильной контактной формы.

     Нагревательные провода и кабели | Электрические компоненты

     цена

     • 0–49,99 долларов США (9)

     • 50–199,99 долларов США (6)

     • 200–499,99 долларов США (4)

     • 500–999,99 долларов США (1)

     • 1000–100 000 долларов США (1)

     В наличии

     Дополнительная функция

     • Саморегулирующийся (2)

     • 1,09 Ом/фут (1)

     • 1,015 Ом/фут при 20°C (68°F) (1)

     • 1,87 Ом/фут (1)

     • 0,68 Ом/фут (1)

     • 0,98 Ом/фут (1)

     • 0,6592 Ом/фут при 20°C (68°F) (1)

     • 9,189 Ом/дюйм при 20°C (68°F) (1)

     • 2,545 Ом/дюйм при 20°C (68°F) (1)

     • 2,45 Ом/дюйм при 20°C (68°F) (1)

     • 3,86 Ом/фут (1)

     • 0,4219 Ом/фут при 20°C (68°F) (1)

     • 1,176 Ом/дюйм при 20°C (68°F) (1)

     • 3,17 Ом/фут (1)

     • 3,47 Ом/фут (1)

     • 1,671 Ом/фут при 20°C (68°F) (1)

     • 4,094 Ом/фут при 20°C (68°F) (1)

     • 2,319 Ом/дюйм при 20°C (68°F) (1)

     • 1,055 Ом/фут при 20°C (68°F) (1)

     • 5,51 Ом/фут (1)

     • 5,546 Ом/дюйм при 20°C (68°F) (1)

     • 1,132 Ом/дюйм при 20°C (68°F) (1)

     • 0,91 Ом/фут (1)

     • 0,841 Ом/дюйм при 20°C (68°F) (1)

     • 14,681 Ом/дюйм при 20°C (68°F) (1)

     • Несколько разъемов питания (1)

     • 1,38 Ом/фут (1)

     • 2,966 Ом/дюйм при 20°C (68°F) (1)

     • 0,60 Ом/фут (1)

     • 1,775 Ом/дюйм при 20°C (68°F) (1)

     • 8,849 Ом/дюйм при 20°C (68°F) (1)

     • 5,60 Ом/фут (1)

     • 11,128 Ом/дюйм при 20°C (68°F) (1)

     • 9,99 Ом/фут (1)

     • 2,233 Ом/дюйм при 20°C (68°F) (1)

     • 20,322 Ом/дюйм при 20°C (68°F) (1)

     • 1,40 Ом/фут (1)

     • 3 Ом/дюйм при 20°C (68°F) (1)

     • 0,88 Ом/фут (1)

     • 1,46 Ом/фут (1)

     • 4,34 Ом/фут (1)

     • 11,556 Ом/дюйм при 20°C (68°F) (1)

     • 17,36 Ом/фут (1)

     • 2,81 Ом/фут (1)

     • 22,75 Ом/фут (1)

     • 1,59 Ом/фут (1)

     • 0,6348 Ом/фут при 20°C (68°F) (1)

     • 0,58 Ом/дюйм при 20°C (68°F) (1)

     • 9,83 Ом/фут (1)

     • 14,138 Ом/дюйм при 20°C (68°F) (1)

     • 2,11 Ом/фут (1)

     • 6,95 Ом/фут (1)

     • 1,93 Ом/фут (1)

     • 3,574 Ом/дюйм при 20°C (68°F) (1)

     • 6,50 Ом/фут при 20°C (68°F) (1)

     • Нет сигнальной лампы (1)

     • 2,571 Ом/фут при 20°C (68°F) (1)

     • 5,76 Ом/дюйм при 20°C (68°F) (1)

     • Коробка для сращивания и тройника (1)

     • 4,96 Ом/фут (1)

     • 0,81 Ом/дюйм при 20°C (68°F) (1)

     • 6,20 Ом/фут (1)

     • 8,68 Ом/фут (1)

     • 0,558 Ом/дюйм при 20°C (68°F) (1)

     • 7,12 Ом/фут (1)

     • 0,78 Ом/фут (1)

     • 1,609 Ом/фут при 20°C (68°F) (1)

     • 3,711 Ом/дюйм при 20°C (68°F) (1)

     • 1,55 Ом/фут (1)

     • 1,74 Ом/фут (1)

     • Одиночное подключение питания (1)

     • 19,57 Ом/дюйм при 20°C (68°F) (1)

     • 2,46 Ом/фут (1)

     • 1,843 Ом/дюйм при 20°C (68°F) (1)

     • 0,4062 Ом/фут при 20°C (68°F) (1)

     • 2,670 Ом/фут при 20°C (68°F) (1)

     • 4,252 Ом/фут при 20°C (68°F) (1)

     • 11,20 Ом/фут (1)

     • 2,76 Ом/фут (1)

     • 1,23 Ом/фут (1)

     • Красный сигнальный свет (1)

     • 0,54 Ом/фут (1)

     • 6,750 Ом/фут при 20°C (68°F) (1)

     Больше опций Показать меньше

     Размеры

     • 0,25 мм (0,010 дюйма) (3)

     • 0,81 мм (0,032 дюйма) (3)

     • 0,32 мм (0,0126 дюйма) (3)

     • 0,51 мм (0,0201 дюйма) (3)

     • 1,0 мм (0,040 дюйма) (3)

     • 0,40 мм (0,0159 дюйма) (3)

     • 0,25 мм (0,010 дюйма) (3)

     • 0,81 мм (0,032 дюйма) (3)

     • 0,32 мм (0,0126 дюйма) (3)

     • 0,51 мм (0,0201 дюйма) (3)

     • 1,0 мм (0,040 дюйма) (3)

     • 0,40 мм (0,0159 дюйма) (3)

     • 0,64 мм (0,253 дюйма) (3)

     • 0,64 мм (0,0253 дюйма) (2)

     • 0,0063 дюйма и 3/32 дюйма (1)

     • 7,00″ В x 3,25″ Ш x 3,25″ Г (1)

     • 0,0031 дюйма и 3/16 дюйма (1)

     • 0,0035 дюйма и 1/64 дюйма (1)

     • 6,25″ В x 5,25″ Ш x 4,25″ Г (1)

     • 0,004 дюйма и 1/16 дюйма (1)

     • 0,004 дюйма и 1/64 дюйма (1)

     • 0,0056 дюйма и 1/64 дюйма (1)

     • 0,005 дюйма и 3/16 дюйма (1)

     • 0,0045 дюйма и 3/32 дюйма (1)

     • 0,0035 дюйма и 3/32 дюйма (1)

     • 0,005 дюйма и 1/32 дюйма (1)

     • 0,002 дюйма и 1/64 дюйма (1)

     • 5,50″ В x 2,75″ Ш x 2,25″ Г (1)

     • 0,0035 дюйма и 1/16 дюйма (1)

     • 9,78″ В x 8,69″ Ш x 3,60″ Г (1)

     • 0,004 дюйма и 1/32 дюйма (1)

     • 0,0045 дюйма и 3/16 дюйма (1)

     • 90,78″ В x 4,78″ Ш x 3,60″ Г (1)

     • 0,0031 дюйма и 1/16 дюйма (1)

     • 0,0045 дюйма и 1/32 дюйма (1)

     • 0,0031 дюйма и 1/8 дюйма (1)

     • 0,0031 дюйма и 1/64 дюйма (1)

     • 0,005 дюйма и 1/16 дюйма (1)

     • 0,0045 дюйма и 1/16 дюйма (1)

     • 0,0031 дюйма и 1/32 дюйма (1)

     • 0,004 дюйма и 1/8 дюйма (1)

     • 0,0035 дюйма и 3/16 дюйма (1)

     • 0,005 дюйма и 1/64 дюйма (1)

     • 0,002 дюйма и 1/32 дюйма (1)

     • 0,0035 дюйма и 1/8 дюйма (1)

     • 0,0063 дюйма и 1/16 дюйма (1)

     • 0,0056 дюйма и 1/8 дюйма (1)

     • 0,0035 дюйма и 1/32 дюйма (1)

     • 0,0031 дюйма и 3/32 дюйма (1)

     • 0,0063 дюйма и 1/64 дюйма (1)

     • 0,0045 дюйма и 1/8 дюйма (1)

     • 0,004 дюйма и 3/16 дюйма (1)

     • 0,0045 дюйма и 1/64 дюйма (1)

     • 0,0056 дюйма и 1/16 дюйма (1)

     • 0,0063 дюйма и 1/32 дюйма (1)

     • 0,005 дюйма и 1/8 дюйма (1)

     • 0,0015 дюйма и 1/64 дюйма (1)

     Больше опций Показать меньше

     Минимальная длина покупки

     • 25 футов (6)

     • 200 футов (3)

     • 50 футов (3)

     • 500 футов (2)

     • 100 футов (2)

     • 15 м (2)

     • 25 футов (6)

     • 200 футов (3)

     • 50 футов (3)

     • 500 футов (2)

     • 100 футов (2)

     • 15 м (2)

     • 1000 футов (2)

     • 60 м (2)

     • 30 м (100 футов) (1)

     Больше опций Показать меньше

     Плотность мощности

     • 8 Вт/фут (3)

     • 12 Вт/фут (3)

     • 5 Вт/фут (3)

     • 10 Вт/фут (2)

     • 0,304 фунта/дюйм3 (2)

     • 4 Вт/фут (2)

     • 8 Вт/фут (3)

     • 12 Вт/фут (3)

     • 5 Вт/фут (3)

     • 10 Вт/фут (2)

     • 0,304 фунта/дюйм3 (2)

     • 4 Вт/фут (2)

     • 0,298 фунта/дюйм3 (2)

     • 3 Вт/фут (1)

     • 20 Вт/фут (1)

     • 28 Вт/дюйм2 (1)

     Больше опций Показать меньше

     Напряжение питания

     • 120 В переменного тока (5)

     • 240 В переменного тока (5)

     • 480 В переменного тока (2)

     • 277 В переменного тока (1)

     соответствие

     • РоХС3 (8)

     • СЕ (4)

     Изоляционный материал

     • 80% никель/20% хром (3)

     • 60% никель/16% хром (2)

     • Экструдированная куртка PFA (1)

     • Экструдированная оболочка из FEP и металлической оплетки (1)

     • Покрытие FEP и оплетка из луженой меди (1)

     • Оплетка из луженой меди и фторполимерное покрытие (1)

     • 80% никель/20% хром (3)

     • 60% никель/16% хром (2)

     • Экструдированная куртка PFA (1)

     • Экструдированная оболочка из FEP и металлической оплетки (1)

     • Покрытие FEP и оплетка из луженой меди (1)

     • Оплетка из луженой меди и фторполимерное покрытие (1)

     • Пальто из фторполимера (1)

     • Луженая медная оплетка и покрытие TPR (1)

     Больше опций Показать меньше

     Максимальное температурное воздействие

     • 260°С (500°Ф) (1)

     • 150°С (302°F) (1)

     • 85°С (185°F) (1)

     • 200°С (392°F) (1)

     • 760°C (1400°F) (1)

     • 204°С (400°Ф) (1)

     • 260°С (500°Ф) (1)

     • 150°С (302°F) (1)

     • 85°С (185°F) (1)

     • 200°С (392°F) (1)

     • 760°C (1400°F) (1)

     • 204°С (400°Ф) (1)

     • 1150°C (2100°F) (1)

     • 1000°C (1850°F) (1)

     • 1093° (2000°F) (1)

     Больше опций Показать меньше

     Прибл. Размер кабеля

     • 0,47″ Ш x 0,20″ В (2)

     • 11⁄32″ x 1⁄4″ (1)

     • 0,30″ х 0,20″ (1)

     • 0,330″ х 0,225″ (1)

     Калибр проволоки

     • 12 AWG (3)

     • 16 АВГ (1)

     • 14 АВГ (1)

     Количество

     • 66 футов (1)

     • 180 футов (1)

     Материал

     • Нержавеющая сталь (1)

     • Алюминий (1)

     • Стекловолокно (1)

     • Пластик (1)

     Сертификаты

     • CSA, класс 1, раздел 2, FM (1)

     • CSA, класс 1, раздел 2, FM, UL (1)

     • CSA, FM, ATEX, IECEx, класс 1, раздел 2 (1)

     Макс. Кабельные соединения

     Добавлено в корзину

     NIC60-NIC80

     Спиральный нагревательный провод, 80 % никеля, 20 % хрома или 60 % никеля, 16 % хрома, калибр от 18 до 30 AWG, длина до 1000 футов, температура до 2100°F, коррозионностойкий.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (104)

     Добавлено в корзину

     SRME-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

     Саморегулирующийся нагревательный кабель макс. 150°C, влагостойкий и химически стойкий, плотность мощности 5 или 10 Вт/фут, используется для поддержания температуры и защиты от замерзания.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (6)

     Добавлено в корзину

     NCRR-серия

     Серия NCRR Ленточный нагревательный провод с сопротивлением 80 % никеля и 20 % хрома доступен калибром от 18 до 30 AWG, длиной до 1000 футов и максимальной температурой 1400°F.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (38)

     Добавлено в корзину

     SRL-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

     Саморегулирующийся нагревательный кабель макс. 85°C, влагостойкий и химически стойкий, плотность мощности 5 или 10 Вт/фут, используется для поддержания температуры и защиты от замерзания.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (8)

     Добавлено в корзину

     NI80

     NI80 80 % никеля и 20 % хрома Резистивная нагревательная проволока калибра от 18 до 30 AWG, длина до 1000 футов, максимальная температура 2100°F, устойчивость к коррозии.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (38)

     Добавлено в корзину

     KE-НАГРЕВАТЕЛЬ

     Нагревательный кабель постоянной мощности, макс. 260°C, влагостойкий и химически стойкий, варианты плотности мощности 4, 8 или 12 Вт/фут, используется для трассировки труб и защиты от замерзания.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (6)

     Добавлено в корзину

     NI60

     NI60, 60% никеля, 16% хрома, резистивная нагревательная проволока калибра от 18 до 30 AWG, длина до 300 футов, максимальная температура 1850°F и устойчивость к коррозии.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (38)

     Добавлено в корзину

     FE-НАГРЕВАТЕЛЬ

     Нагревательный кабель постоянной мощности, макс. 204°C, влагостойкий и химически стойкий, варианты плотности мощности 3, 5, 8 или 12 Вт/фут, используется для трассировки труб и защиты от замерзания.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (9)

     Добавлено в корзину

     CWM-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

     Нагревательный кабель постоянной мощности с FEP-покрытием и оплеткой из луженой меди, варианты плотности мощности 4, 8, 10 или 12 Вт/фут, используется для трассировки труб и защиты от замерзания.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (7)

     Добавлено в корзину

     HT-KIT

     Комплекты электрообогрева, включая комплекты для подключения к сети с одним или несколькими соединениями, комплекты торцевых уплотнений с индикаторными лампами или без них, а также комплекты для сращивания, рассчитанные на использование во взрывоопасных зонах.

     Посмотреть характеристики

     Посмотреть больше товаров из этого семейства (5)

     Добавлено в корзину

     HT-ESSENTIAL

     Основные элементы системы обогрева, включая алюминиевую и стекловолоконную ленту, хомуты для труб разного размера и предупреждающие таблички.

     View Specs

     Просмотреть больше продуктов из этого семейства (6)

     Другие сопутствующие товары

     Точность проволоки термопары

     Нагревательная проволока и кабели

     Высококачественная нагревательная проволока из никеля/хрома может использоваться для изготовления прямых или спиральных нагревателей сопротивления. Они быстро нагреваются, устойчивы к коррозии и имеют диапазон максимальных рабочих температур.

     Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

     «Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

     . »





     Рассел Бейли, ЧП

     Нью-Йорк

     «Это укрепило мои текущие знания и научило меня нескольким новым

     вещам в дополнение к новым источникам

     информации».



     Стивен Дедак, ЧП

     Нью-Джерси

     «Материал был очень информативным и организованным. Я многому научился, и они

     очень быстро отвечали на вопросы.

     Это было на высшем уровне. Буду использовать

     снова. Спасибо.»

     Blair Hayward, P.E.

     Альберта, Канада

     «Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

     Я передам название вашей компании

     другим сотрудникам».0880

     «Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком с деталями аварии в Канзасе

     City Hyatt. »

     Майкл Морган, ЧП

     Техас

     «Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

     информативно и полезно

     в моей работе.»

     Уильям Сенкевич, ЧП

     Флорида

     «У вас большой выбор курсов и очень информативных статей. You

     — лучшие, которые я нашел. »

     Рассел Смит, P.E.

     Pennsylvania

     » Я полагаю, что это так, чтобы это было легче для работы. PDH, дав время на просмотр

     материалы.»



     Хесус Сьерра, ЧП

     Калифорния

     «Спасибо, что позволили мне просмотреть неправильные ответы. In reality, a

     person learns more

     from failures.»



     John Scondras, P. E.

     Pennsylvania

     «The course was well put together and the use of case учеба является эффективным

     way of teaching.»





     Jack Lundberg, P.E.

     Wisconsin

     «I am very impressed with the way you present the courses; т.е. разрешение

     Студент для рассмотрения курса

     Материал перед оплатой и

     Получение викторины. »

     ARVIN Swanger, P.E. 99999999999999979979979 ARVIN Swanger, P.E. 999999999999999997999799979 ARVIN Swanger, P.E. 999999999999999999799799.0880

     «Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился, и мне очень понравилось.»





     Мехди Рахими, ЧП

     Нью-Йорк

     «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и прохождения онлайн-курсов

     «.

     Уильям Валериоти, ЧП

     Техас

     «Этот материал во многом оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном хорошо иллюстрировали

     обсуждаемые темы.»



     Майкл Райан, ЧП

     Пенсильвания

     «Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







     Джеральд Нотт, ЧП

     New Jersey

     «This was my first online experience in obtaining my required PDH credits. It was

     informative, beneficial and economical.

     I would highly recommend it

     to все инженеры».

     Джеймс Шурелл, ЧП

     Огайо

     «Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, and are

     not based on some obscure section

     of the laws that don’t apply

     to «normal» practice. »

     Mark Kanonik, P.E.

     Нью-Йорк

     «Отличный опыт! Я многому научился, чтобы вернуться к моему медицинскому прибору

     организации.»0880

     Теннесси

     «Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





     Юджин Бойл, ЧП

     Калифорния

     «Это был очень приятный опыт.0880

     использование. Большое спасибо. «

     Патриция Адамс, P.E.

     Канзас

     » Отличный способ достижения непрерывного образования PE в рамках лицензиата.

     Нью-Джерси

     «Должен признаться, я действительно многому научился. Это поможет распечатать викторину во время

     просмотр текстового материала. I

     also appreciated viewing the

     actual cases provided. »

     Jacquelyn Brooks, P.E.

     Florida

     «The document Common ADA Errors in Facilities Design is very useful. Тест

     требовал исследований в документе

     , но ответов было

     всегда доступен.»

     Гарольд Катлер, ЧП

     Массачусетс

     «Это было эффективное использование моего времени. Спасибо за различные выборы

     в дорожно -транспортной инженерии, которые мне нужно

     , чтобы выполнить требования

     Сертификация PTOE.

     Joseph GilRoy, P.E.
     .

     «Очень удобный и доступный способ заработать CEU для выполнения моих требований к PG в Делавэре.»





     Ричард Роудс, ЧП

     Мэриленд

     «Защитное заземление многому меня научило. До сих пор все курсы, которые я посещал, были великолепны.



     Кристина Николас, ЧП

     Нью-Йорк

     «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

     .

     Деннис Мейер, ЧП

     Айдахо

     «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

     Инженеры получат единицы PDH

     в любое время. Очень удобно.»



     Пол Абелла, ЧП

     Аризона

     «Пока все было отлично! Я не имею много времени, у меня не так много

     Время, чтобы исследовать, откуда до

     .0880

     «It was very informative and educational. Easy to understand with illustrations

     and graphs; definitely makes it

     easier  to absorb all the

     теории».

     Виктор Окампо, P.Eng.

     Альберта, Канада

     «Хороший обзор принципов полупроводников. Мне понравилось проходить курс в 9 лет.0880

     Мой собственный темп во время моего Утренний

     Коммутирование в метро

     к работе. загрузите документы и пройдите тест

     . Я бы очень рекомендовал бы

     всем нуждающимся

     CE units.»

      Mark Hardcastle, P.E.

     Missouri

     «Very good selection of topics in numerous fields of engineering.»







     Randall Dreiling, PE

     Миссури

     «Я заново выучил то, что забыл. Я также рад оказать финансовую помощь

     your promo email which

     reduced the price

     by 40%. »

     Conrado Casem, P.E.

     Tennessee

     «Excellent course at a reasonable цена. Я буду пользоваться вашими услугами в будущем».«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

     и правила Нью-Мексико

     ».



     Брун Гильберт, ЧП

     Калифорния

     «Мне очень понравились занятия. Они стоили времени и усилий.»







     Дэвид Рейнольдс, ЧП

     Канзас

     «Очень доволен качеством тестовых документов. Воспользуюсь CEDengineerng

     , когда потребуется дополнительная сертификация

     .»



     Томас Каппеллин, ЧП

     Иллинойс

     «У меня истек срок действия курса, но вы все равно выполнили обязательство и

     дали мне то, за что я заплатил — очень

     ценю!»



     Джефф Ханслик, ЧП

     Оклахома

     «CEDengineering предлагает удобные, экономичные и актуальные курсы

     для инженеров».





     Майк Зайдл, ЧП

     Небраска

     «Учебный курс был по разумной цене, материал был кратким и

     хорошо организованным.»





     Глен Шварц, ЧП

     Нью-Джерси

     «Вопросы подходили для уроков, а материал урока

     является хорошим справочным материалом

     для дизайна дерева».



     Брайан Адамс, ЧП

     Миннесота

     «Отлично, и мы смогли получить полезные рекомендации с помощью простого телефонного звонка».







     Роберт Велнер, ЧП

     New York

     «У меня был большой опыт работы с прибрежным строительством — проектировал

     .



     Денис Солано, ЧП

     Флорида

     «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

     хорошо подготовлено. I like the ability to download the study material to

     review wherever and

     whenever.»



     Tim Chiddix, P.E.

     Colorado

     «Excellent! Сохраняйте широкий выбор тем на выбор».







     Уильям Бараттино, ЧП

     Вирджиния

     «Процесс прямой, никакой чепухи. Хороший опыт.»







     Тайрон Бааш, ЧП

     Иллинойс

     «Вопросы на экзамене были наводящими и демонстрировали понимание

     материала. Тщательный

     and comprehensive.»



     Michael Tobin, P.E.

     Arizona

     «This is my second course and I liked what the course offered to me that

     would help in моя линия

     работы. Я обязательно воспользуюсь этим сайтом снова.»







     Анджела Уотсон, ЧП

     Монтана

     «Простота в исполнении. Никакой путаницы при подходе к сдаче теста или записи сертификата.»







     Кеннет Пейдж, ЧП

     Мэриленд

     «Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





     Луан Мане, ЧП

     Conneticut

     «Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

     вернуться, чтобы пройти тест.»





     Алекс Млсна, ЧП

     Индиана

     «Я оценил количество информации, предоставленной для класса. Я знаю

     Это вся информация, которую я могу

     Использование в реальных жизненных ситуаций ».

     South Dakota Deringer, P.E.

     South Dakota

     9

     South Dakota

     9

     .

     курс.»0879 Нью-Джерси

     «Веб-сайт прост в использовании, вы можете скачать материал для изучения, затем вернуться

     и пройти тест. расписание.»

     Майкл Гладд, ЧП

     Грузия

     «Спасибо за хорошие курсы на протяжении многих лет.»







     Деннис Фундзак, ЧП

     Огайо

     «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

     . Спасибо, что сделали процесс

     простым.»



     Фред Шайбе, ЧП

     Wisconsin

     «Положительный опыт. Быстро нашел подходящий мне курс и закончил его

     Один час PDH в

     Один час. «

     Стив Торкильдсон, P.E.

     South Carolina

     » I Likeed. Способность к скачиванию Dockumts Docmument

     9000 «. и пригодность, до

     наличие для оплаты

     материала.»

     Richard Wymelenberg, P.E.0879 Мэриленд

     «Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».







     Дуглас Стаффорд, ЧП

     Техас

     «Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

     процессе, который нуждается в

     улучшении.»



     Томас Сталкап, ЧП

     Арканзас

     «Мне очень нравится удобство прохождения онлайн-викторины и немедленное получение сертификата

     .»





     Марлен Делани, ЧП

     Иллинойс

     «Обучающие модули CEDengineering — очень удобный способ доступа к информации по

     многим различным техническим областям за пределами

     Специальная специализация без

     . кабель предотвращает замерзание металлических и пластиковых труб, спринклерных систем и канализационных стоков.

  9. Предварительно собран для легкой установки.0022

Отправить запрос

В холодную погоду необходимо следить за тем, чтобы трубы, спринклерные системы и канализационные стоки не замерзали. Система PipeMate основана на саморегулирующихся нагревательных кабелях — лучшее решение для этих приложений, поскольку регулирует выходную мощность в зависимости от температуры окружающей среды, делая ее более энергоэффективной. Систему защиты от замерзания PipeMate можно наносить на трубы (из ПВХ и металла), воздуховоды и водопроводы.

Саморегулирующийся нагревательный кабель PipeMate предназначен для предотвращения замерзания жидкостей в металлических и пластиковых трубах. Параллельная конструкция упрощает установку, поскольку ее можно обрезать по длине в любой точке трубы. Его можно перекрывать без перегрева кабеля.

• Погодостойкая конструкция кабеля PipeMate предотвращает замерзание металлических и пластиковых труб, спринклерных систем и канализационных стоков.
