особенности устройства и принцип работы

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

Идея саморегулирующегося кабеля принадлежит американской компании Raychem Corporation. Именно этот продукт прославил производителя на весь мир. С помощью саморегулирующегося кабеля удается не просто защитить от промерзания водопровод, используемое оборудование и другие элементы. Он позволяет поддерживать определенную температуру объекта при температурных колебаниях окружающей среды.

Сегодня саморегулируемый греющий кабель производится под разными брендами.

Среди них есть и российские марки, заслуживающие уважения и доверия.

Устройство саморегулируемого кабеля

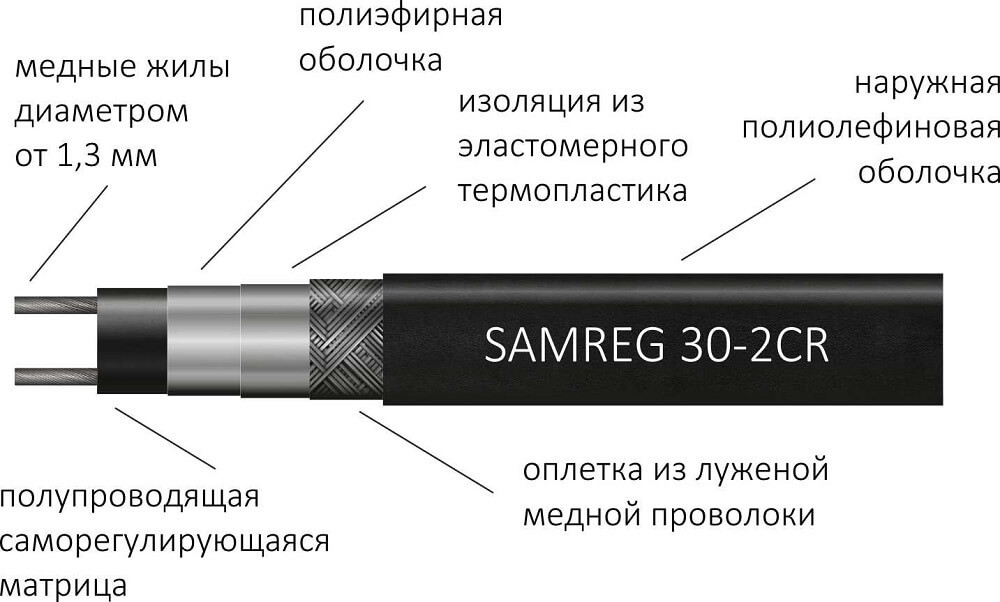

В большинстве случаев саморегулирующийся кабель – это две медные токопроводящие жилы, пространство между которыми заполнено полупроводниковой тепловыделяющей матрицей. Матрица покрыта внешней изоляцией, армирующей оплеткой и наружной оболочкой.

Различаются саморегулирующиеся кабели в основном по мощности. Она может составлять от 10 до 80 Вт. Кроме того, отличие заключается в наличии либо отсутствии экранирующий оплетки.

Внешняя оболочка тоже может быть разной. В основном это термопластичный эластомер либо фторполимер для применения кабеля в агрессивной среде. Во втором случае оболочка кабеля устойчива к ультрафиолету, влажности и прочим влияниям.

К преимуществам саморегулирующегося кабеля относятся:

  • отсутствие вероятности локального перегрева;
  • возможность разрезать кабель на фрагменты нужной длины;
  • существенная экономия энергии, а значит финансовых затрат;
  • минимальное обслуживание;
  • возможность уложить кабель на любой поверхности, независимо от ее геометрии и материала;
  • долгий срок службы благодаря износостойкой оболочке.

Говоря о недостатках такого кабеля, стоит отметить следующие основные моменты:

  • большой пусковой ток;
  • долгий прогрев;
  • средняя длина трассы кабеля составляет примерно 100 м.

Принцип работы саморегулируемого кабеля

Саморегулирующийся греющий кабель автоматически подстраивает выходную мощность для компенсации изменения температуры. Наружная оболочка, оплетка и электроизоляция обеспечивают механическую, химическую и электрическую защиту. При прохождении электрического тока через сердцевину из проводящего полимера между двумя проводниками вырабатывается тепло. Когда температура окружающей среды понижается, количество путей прохождения электрического тока через сердцевину увеличивается и продуцируется больше тепла.

Когда, наоборот, температура повышается, количество проводящих в сердцевине путей снижается, что приводит к вырабатыванию меньшего количества тепла. Выходная мощность при этом снижается практически до нуля. Саморегулируемый греющий кабель регулирует выходную мощность в каждой точке по всей длине, что делает его безопасным и надежным решением для многих задач.

Преимущества использования саморегулируемого кабеля

Говоря о преимуществах саморегулируемого кабеля, первым делом нужно отметить аспект экономии. Экономии электроэнергии, а соответственно и денег. То есть вы платите только за тот объем тепла, который нужен для поддержания работы отапливаемого объекта.

Структура кабеля такова, что есть возможность разрезать его на отрезки нужной длины, не нарушив функционал. Благодаря этому появляется возможность использовать греющий кабель только на сложных участках, где больше вероятность промерзания в зимний период времени. Это опять же означает экономию.

При монтаже системы обогрева с резистивным кабелем используется терморегулятор, который будет регулировать количество тепла, выдаваемого кабелем. Но если выбрать саморегулирующийся кабель, такой элемент уже не понадобится, поскольку его функции берет на себя полупроводниковая матрица. Соответственно, упрощается сам процесс монтажа.

Виды саморегулируемого кабеля

Саморегулируемый провод, в зависимости от сферы использования, подразделяется на:

  • Промышленный. Этот саморегулируемый кабель применяют для защиты от промерзания, для обогрева либо поддержания нужной температуры в промышленных трубопроводах, разных емкостях и резервуарах и др. Его используют на предприятиях разных направлений деятельности – металлургия, добыча и переработка сырья и проч. Поскольку на этих объектах всегда высока вероятность взрывов и пожаров, кабель имеет взрывозащищенное исполнение.
  • Общестроительный. Такой кабель не взрывозащитный, поэтому, даже несмотря на свою универсальность, не может использоваться в местах с повышенной огне- и взрывоопасностью. Зато прекрасно подходит для обогрева бытовых трубопроводов, крыш, лестниц, площадок и т.п.

По характеристикам нагрева саморегулирующиеся кабели бывают следующих разновидностей:

  • Низкотемпературные. Их мощность не превышает 15 Вт/м. После подключения системы обогрева к питанию кабели могут нагреваться до температуры 60 °С. Чаще всего их используют для обогрева водопроводных труб частных домов и дач.
  • Среднетемпературные. Мощность данных кабелей достигает значений от 10 до 33 Вт/м. Максимальная температура в системе обогрева поднимается до 120 °С. Такие кабели применяются при монтаже теплого пола, для обогрева кровли, различных емкостей.
  • Высокотемпературные. Их мощность может достигать 95 Вт/м, а рабочая температура при максимальной нагрузке составляет 190 °С. Такие кабели, как правило, используют на промышленных предприятиях, а также при обогреве труб большого диаметра или больших по площади помещений.

Впервые столкнувшись с вопросом выбора саморегулирующегося кабеля, лучше обратиться за помощью к опытным специалистам. Монтаж также есть смысл поручить профессионалам, поскольку он имеет множество нюансов, которые нужно соблюсти.


Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

  • Систем трубопровода
  • Емкостей и резервуаров
  • Оборудования
  • Водосточных труб
  • Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

  • Долговечность и надежность
  • Возможность использовать его в любых условиях
  • Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

  • Два параллельных провода, обеспечивающих напряжение по всей длине
  • Греющая полимерная матрица
  • Несколько слоев изоляции
  • Заземление
  • Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

  • Однородное нагревание по всей длине греющего элемента
  • Устойчивость к скачкам напряжения
  • Возможность выполнить перехлест кабеля
  • Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия . Часто это число отображается в названии кабеля.

Буквы СТ , CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

  • Для частных хозяйств (обогрев водопровода, канализации, водостока)
  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.
