Как без индикатора проверить фазу: Как определить фазу и ноль без приборов
Как пользоваться индикаторной отверткой и зачем она нужна
Как пользоваться индикаторной отверткой и зачем она нужна
Сегодня я расскажу о фазерной отвертке, для чего она нужна и, самое главное, как ею пользоваться.
Фазная отвертка, фазовый индикатор, или как его называют для краткости — индикатор или тестер, представляет собой прибор, с помощью которого можно определить фазу — электрического тока, что и является его основным назначением.
Стоит знать, почему-то об этом мало кто говорит, но существует два основных типа отверток с индикатором — пассивные (без аккумулятора) и активные (с аккумулятором).
И их возможности и, главное, принципы работы с ними очень разные.
Давайте обсудим их подробнее:
ИНДИКАТОРНАЯ ОТВЕРТКА БЕЗ БАТАРЕЙКИ – ПАССИВНАЯ.
Пассивные индикаторные отвертки являются самыми простыми и надежными, обнаруживая фазу или отсутствие фазы, кроме того, их можно использовать непосредственно как отвертки. На этом прямая функция пассивного индикатора заканчивается.
Конструктивно он состоит из прозрачного диэлектрического корпуса, внутри которого последовательно размещены:
— Стальной стержень с плоской шлицевой отверткой на конце;
— Высокое сопротивление — резистор со значениями от 500 кОм до 1 MΩ;
— Торцевая заглушка с токопроводящей прокладкой;
Чтобы определить наличие фазы, например, в розетке, прикоснитесь концом щупа к одному из контактов розетки. При этом не забывайте зажимать токопроводящую площадку на противоположном конце отвертки, что лучше всего делать большим или указательным пальцем руки. Другие способы определения ФАЗЫ подручными средствами своими руками я уже описывал в этой статье.
Если лампа загорается — на проверяемом контакте есть напряжение и это фаза, если нет, методом исключения — это ноль.
Принцип работы этой отвертки максимально прост: электрический ток в фазном проводнике, стальной стержень проходит через высокое сопротивление, которое значительно снижает ток до безопасного для человека значения, для неоновой люминесцентной лампы достаточно 1-3 мА, человек же начинает чувствовать ток 10-20 мА.
Многофункциональная индикаторная отвертка. Как пользоваться индикаторной отверткой?
Затем электрический ток проходит через галогенную лампу, стальную зажимную пружину и заканчивается на проводящей контактной площадке на противоположном конце отвертки.
Как вы помните из школьной физики, для работы каждого электрического устройства необходима не только фаза, но и нейтраль (ноль или земля). В случае со стрелочной отверткой ваше тело является заземлением или нейтралью, поскольку обладает достаточным для этого потенциалом.
Прикасаясь к кончику отвертки, вы замыкаете электрическую цепь и создаете все условия для того, чтобы лампочка загорелась. Соответственно, если на контакте нет напряжения, этого не происходит. Лампа начинает ярко светиться от электрического напряжения около 60 вольт.
Чтобы проверить, работает ли индикатор без батареек, достаточно проверить фазу, где мы точно знаем, что напряжение есть, если лампочка загорается, то мы уверены, что все компоненты в цепи в порядке.
Аккумуляторная отвертка с индикатором имеет гораздо больше возможностей.
Индикаторная отвертка как пользоваться индикаторной отверткой отвертка индикатор
ИНДИКАТОРНАЯ ОТВЕРТКА С БАТАРЕЙКОЙ – АКТИВНАЯ
Индикаторные отвертки со встроенными аккумуляторами позволяют не только находить фазы в сети, но и тестировать провода для оценки их целостности, находить обрывы в проводах, проверять предохранители, диоды и даже обнаруживать скрытые провода в стене.
Как я уже писал выше, обычная отвертка с индикатором, без батарейки, работает только на основе внешнего напряжения, которое заставляет светиться лампочку внутри корпуса.
Тестер с батареей лишен этого недостатка и, благодаря встроенной батарее, может как принимать, так и генерировать электрический сигнал, что позволяет не только обнаружить внешнее напряжение, но и проверить рабочий ноль или заземление и, например, провести проверку провода.
Но сначала:
Конструкция активной индикаторной отвертки:
Конструкция в целом похожа на обычную индикаторную отвертку, но добавлено несколько компонентов, в первую очередь батарейки.
— Стальной стержень с прямой отверткой
— Высокое сопротивление (от 500 кОм до 1 МОм).
— 2 x 3 В батареи
— Контактная пластина на торцевой крышке
Принцип работы также немного отличается.
Проверка индикатора на работоспособность
Перед эксплуатацией зонда необходимо провести функциональную проверку. Для этого необходимо прикоснуться к металлическому контакту на рукоятке и к стальному шлицевому стержню отвертки.
Светодиодный индикатор должен загореться, указывая на то, что устройство работает правильно. Если проверить таким образом обычную индикаторную отвертку, ничего не произойдет.
ПОИСК ФАЗЫ и ПРОВЕРКА НУЛЯ В РОЗЕТКЕ ИНДИКАТОРОМ
Как я уже говорил, основное назначение любой индикаторной отвертки — поиск PHASE и ZERO. В то время как пассивный фазовый индикатор может сообщить вам только фазу и ноль, которые вы определяете по остаточному принципу, с помощью активной отвертки вы можете определить и то, и другое.
Самый простой способ продемонстрировать, как работает эта функция, — определить фазу и ноль в домашней розетке.
Нет необходимости вручную касаться верхнего контакта индикатора для определения фазы, достаточно держать отвертку за пластиковую ручку и прижимать жало к любому контакту в гнезде индикатора. Если светодиод в корпусе индикатора загорается, это означает, что контакт находится в фазе.
Если светодиод не горит, но если вы прикоснетесь рукой к верхней части индикатора, к контактной площадке на торцевой крышке, если она загорится, значит, на этом контакте ноль и он не неисправен.
Таким образом можно определить наличие электрического тока не только в розетке, но и на контактах электроприборов, кабелях и даже в некоторых случаях на корпусах электроприборов, трубах или радиаторах. Также проверьте, работает ли нейтраль или заземление.
КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Индикаторная отвертка с батарейным питанием позволяет проверить целостность проводов.
Чтобы продемонстрировать эту функцию, вам понадобится кабель или провод и доступ к его концам.
Чтобы проверить целостность кабеля или провода с помощью индикатора, возьмитесь за верхний штырь индикатора в том месте, где рабочий конец индикатора касается проводника провода, и зажмите противоположный проводник рукой. Если индикатор горит, это означает, что сердечник цел, если нет, значит, сердечник поврежден. Таким же образом можно проверить нагревательные элементы или предохранители в электрической системе, помните — если они исправны, сигнал должен пройти и диод в отвертке должен загореться.
ПОИСК ОБРЫВА ПРОВОДА И СКРЫТОЙ ПРОВОДКИ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Еще одна полезная функция активной индикаторной отвертки — обнаружение обрыва провода под напряжением или определение местонахождения провода в стене, если она находится неглубоко (в среднем +/- 20 мм). Это происходит потому, что индикаторная отвертка на батарейках способна улавливать электромагнитное поле, которое создается в проводниках при протекании электрического тока.
Опять же, следует сказать, что это работает только на проводах под напряжением! Если вы хотите найти обрыв в проводе под напряжением, сначала пропустите через него ток.
При поиске обрыва в проводе возьмите щуп индикаторной отвертки голой рукой и проведите другим концом щупа с контактной площадкой вдоль проверяемого объекта, где на проводе есть напряжение — лампочка загорится, где есть обрыв и дальше — погаснет.
Тот же принцип действует при поиске скрытой проводки. Если электрический провод находится на небольшой глубине и отвертка улавливает его электромагнитное поле, можно узнать, как он проложен, например, к розетке. Это очень полезно, особенно при навешивании полки или креплении телевизора.
С помощью активного индикатора можно определить положение проводов в стене, держа зонд и перемещая его голой рукой над гнездом, в котором находятся провода.
Индикаторная отвертка должна быть обязательным предметом в наборе инструментов каждого домашнего мастера, это самый простой и эффективный способ определить наличие напряжения в сети переменного тока, довольно часто этой информации уже достаточно, а для всего остального есть мультиметр.
Любые вопросы, комментарии или предложения — оставляйте, я с удовольствием отвечу на все!
мультиметром, индикаторной отверткой, без приборов — Все о ремонте
src=»/wp-content/uploads/remont1/kakpravilnoopredelitfazuinol99.jpg»
Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет определение фазы, нуля и заземляющего проводника системы.
Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск нуля и фазы является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.
Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз.
- Что такое фаза и ноль в электричестве для новичка
- Как определить фазу и ноль индикаторной отверткой
- Определение фазы и нуля мультиметром
- Как найти фазу и ноль без приборов
Что такое фаза и ноль в электричестве для новичка
Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.
Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.
Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.
Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.
Провод фазы по правилам обозначается в коричневый, белый или черный цвет.Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.
Как определить фазу и ноль индикаторной отверткой
Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.
Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.
Далее жало прикладывают к оголенным концам проводов.
В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.
Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.
Как узнать где фаза а где ноль в розетке индикаторным пробником видео
Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.
Определение фазы и нуля мультиметром
Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.
На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».
Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.
Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.
Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура.
Как найти фазу и ноль без приборов
Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.
Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

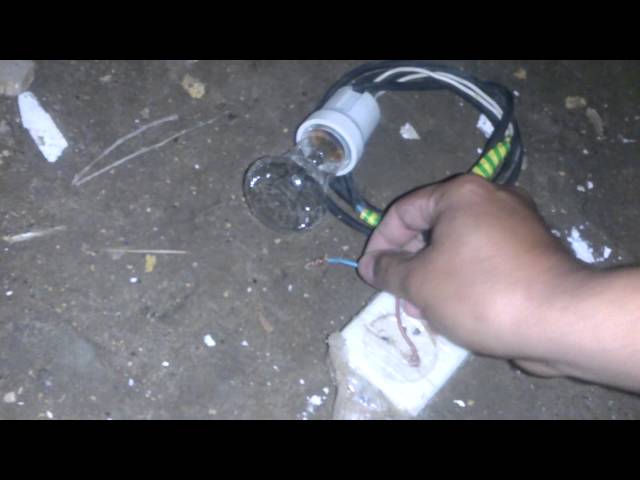

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам.
Определение фазы без индикатора и прибора видео
Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.
Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.
В заключении следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.
▷ Проверка чередования фаз трехфазного питания
Сегодня давайте прочитаем гостевой пост, написанный А.
Н., одним из наших верных товарищей, инженером-электриком. С конца 2016 года он довольно часто публиковал статьи в блоге, и мы благодарим его. Если вы хотите сделать, как он, пожалуйста, пришлите нам письмо.
Правильная последовательность фаз необходима для правильной работы любой трехфазной системы. Это гарантирует, что нагрузка работает так, как нужно, при неправильной работе такое оборудование, как двигатель, может работать со сбоями, вращаться в обратном направлении. Инверсия фазы может повредить двигатель или оборудование, которое двигатель приводит в движение.
Перед подключением нового оборудования или перед повторным подключением двигателей после технического обслуживания всегда важно убедиться, что входящие 3-фазные проводники имеют правильную последовательность фаз. Это может быть неочевидно при визуальном осмотре, поэтому необходим надежный инструмент. Двумя широко используемыми методами являются вращающийся измеритель последовательности фаз или статический индикатор последовательности фаз.
Тестовые инструменты используются для подтверждения того, что подключение к двигателям и другому трехфазному оборудованию выполнено непосредственно перед вводом в эксплуатацию. Кроме того, указатели чередования фаз используются для подтверждения проводки в распределительных щитах с трехфазным питанием.
Измеритель/индикатор последовательности фаз
Измеритель последовательности фаз является наиболее простым и широко используемым инструментом для определения последовательности фаз. Счетчик может быть цифровым с использованием полупроводниковых приборов или ротационного (аналогового) типа.
3-фазный тестер | image: edgefx.in
Измеритель чередования фаз
Это небольшие асинхронные двигатели, состоящие из алюминиевого диска, который служит ротором. Тестер имеет три обмотки, которые обычно подключаются к проверяемой цепи. Принцип работы аналогичен асинхронному двигателю.
Счетчик имеет катушки, один конец каждой из которых соединен в звезду.
Остальные три конца катушек присоединяются к силовым соединениям двигателя или тестируемой цепи. Счетчик содержит алюминиевый диск, который вращается, когда ток через катушки создает магнитное поле.
Ток через три обмотки создает магнитное поле, зависящее от чередования фаз входящих силовых проводников, что заставляет диск вращаться в направлении, зависящем от чередования фаз. Клеммы счетчика отмечены определенным порядком чередования фаз. Когда диск вращается, направление стрелки на диске показывает последовательность фаз на основе меток.
Инструмент вращается по часовой стрелке, если последовательность фаз правильная (RYB), и против часовой стрелки, если фазы перепутаны.
Некоторые индикаторы общего назначения могут определять последовательность фаз, коэффициент мощности и фазовый сдвиг между током и напряжением.
Статические индикаторы чередования фаз
Статический индикатор представляет собой простую конфигурацию, в которой используются две лампы и катушка индуктивности или конденсатор.
Одна лампа подключена к одной фазе, например R, а другая к другой фазе, например Y, а катушка индуктивности или конденсатор к оставшейся третьей фазе. Резистор может быть включен последовательно с лампой для управления величиной тока и напряжения.
Статический индикатор чередования фаз | image: eiprocus.com
При использовании катушки индуктивности лампа B будет ярче, чем A, если последовательность фаз правильная, а лампа A станет ярче, если фазы перевернуты.
Однако при использовании тестера конденсаторов лампа A загорится, а лампа B погаснет. Если последовательность неверна, лампа B загорается, а лампа A остается выключенной.
Типовая схема проверки чередования фаз с использованием статического индикатора | изображение: edgefx.in
Заключение
В трехфазном оборудовании, таком как двигатели и измерительные приборы, правильная последовательность фаз определяет, будет ли двигатель вращаться в правильном направлении или будет ли прибор работать должным образом.
Однако последовательность фаз может быть неочевидной, и важно иметь средства проверки правильности последовательности, иначе система может работать неправильно или не так, как ожидалось.
Двумя широко используемыми методами являются измеритель чередования фаз или статический индикатор. Счетчик прост и удобен в использовании, но стоит дороже. С другой стороны, статический индикатор дешев, прост в изготовлении и использовании.
Статический индикатор чередования фаз двигателя
FacebookTwitterLinkedIn
принцип работы и правила пользования
Одним из незаменимых инструментов электрика является фазоуказатель, с помощью которого можно быстро определить правильную последовательность фаз. В быту домашние мастера редко могут использовать это устройство, но если в дом подается 220 В, то в нем вообще нет нужды. Но на производстве и при частой работе с трехфазной электросетью все же лучше приобрести это устройство. Далее мы расскажем, как пользоваться индикатором фаз и как работает это устройство.
- Необходимость применения
- Руководство пользователя
Необходимость применения
Существуют ситуации, при которых подключение к сети трехфазного типа должно выполняться в последовательности фаз. Дело в том, что направление вращения ротора при подключении к сети асинхронного двигателя не является гарантией точного указания, если мы не строго соблюдаем процедуру фазировки.
Например, когда речь идет об управлении вентилятором соответствующей системы или приводом для работы насоса, необходимо четко знать направление вращения. Это обеспечивает выполнение технологического цикла. Поэтому важно соблюдать последовательное соединение. Для того чтобы решить эту проблему, следует прибегнуть к помощи специального устройства, называемого фазовращателем. Это позволяет понять, зачем это нужно. Область применения фазового индикатора достаточно широка и постоянно расширяется.
Если фазировка выставлена правильно, то последовательность фаз идет от А далее к В и заканчивается на С.
В том же порядке определяется и направление вращения двигателя. Например, если провода, питающие обмотки, соединены в правильном порядке, то ротор двигателя вращается условно по часовой стрелке. Однако в ситуации, когда две из этих фаз изменены, произойдет нарушение направления вращения ротора. Тогда технологический процесс, в котором задействован двигатель, будет просто нарушен. Это приведет к тому, что оборудование, используемое в накопителе, выйдет из строя и выйдет из строя. После этого, если выполнить обратную процедуру с фазами, то порядок работы двигателя придет в норму и процесс будет правильным.
Руководство пользователя
Индикаторы фаз, как известно, бывают нескольких видов. Самый простой вариант этого устройства, характерный для большинства ситуаций, это устройство марки И517М. По сути, это небольшой трехфазный асинхронный двигатель. Он очень чувствителен к фазовому вращению. Вы легко поймете, как работает индикатор фаз И517М и как он устроен, заглянув в его конструкцию.
Инструкции по использованию прибора просты. В качестве выводов для такого фазоуказателя используются выводы от обмоток обычного статора. Исходя из этого, вращение диска индикаторного типа, где нанесена дополнительная метка, может указывать, каков порядок чередования фаз. Это будет видно из направления вращения диска фазоиндикатора. В ситуации, когда все фазы подключены правильно, диск будет вращаться в направлении стрелки на часах. В противном случае направление вращения будет противоположным.
Разметка на диске контрастная. Это дает возможность без особого труда самостоятельно определить направление, в котором он будет вращаться. Соответственно, если нет подключения хотя бы к одной фазе, диск не будет вращаться.
Как пользоваться фазоуказателем старого образца показано на видео (на примере прибора ФУ-2):
Помимо представленного фазоуказателя есть еще один достаточно простой по своей конструкции прибор дизайн.
Он основан на лампах накаливания. В конструкции устройства также могут использоваться неоновые лампы, или самые обычные светодиоды. Основным фактором, определяющим эффективность такого фазоуказателя, является сопротивление цепей сложного типа. Эта особенность объясняется типом подключения лампочек. Они подключаются напрямую через конденсаторы и выполняют роль сигнализаторов.
В ситуации, когда, например, первая из лампочек питается через конденсатор, происходит ее более яркое свечение. Последующая лампочка будет осуществлять питание через резистор. Поэтому интенсивность его свечения будет заметно меньше. Кроме того, он может вообще не светиться. Отсюда следует, что можно определить порядок чередования фаз на двигателе. Нужно только понять, в какой ветви находится резистор, а где конденсатор.
Описанный принцип действия является основополагающим при проектировании схем фазовой индикации, работающих на лампах неонового типа или на светодиодах. Назначение таких ламп понятно.
Есть устройства более сложной конструкции. Они созданы на электронном принципе действия. В этом случае фазовый анализ напряжений выполняется с использованием графической методики.
Необходимо рассмотреть простейший пример такого индикатора фаз. Это простое устройство, собрать которое при желании может каждый. Структура содержит три ветви несимметричного типа. Каждая из этих ветвей имеет свои собственные установленные компоненты. Как ни странно, простая схема фазоиндикатора создает хорошие условия для того, чтобы определить порядок чередования фаз в сети трехфазного типа. В этом случае нет необходимости проводить дополнительное подключение к проводу нулевого типа.
Это очень простой принцип, который заключается в появлении фазных токов несимметричного типа при несимметричной нагрузке. Поэтому и падения напряжения на компонентах цепей реактивного и активного типа также будут совершенно разными.
В одной из фаз имеется емкостная нагрузка. Остальные фазы имеют активную нагрузку.
При сопряжении такой цепи с сетью трехфазного типа, если выполняется условие близости номиналов к ней, фазные напряжения будут иметь следующие показатели: ветвь Б даст данные 1,49* Uф, обозначение ветви С — 0,4 * Uф. В этом случае Uф — фазное напряжение обычного вида для симметричной трехфазной сети (например, 220 В).
Отсюда следует, что в ситуации, когда подключение выполнено правильно, а также все фазы расположены в порядке А, В и С, на ветке с маркировкой В будет напряжение в три раза выше, чем на C. При этом напряжение на резисторе 60 вольт. Тогда неоновая лампа, вероятно, будет излучать свет во время работы. Это будет световой индикацией правильной фазировки.
В дальнейшем при перепутывании хотя бы пары фаз произойдет падение напряжения на резисторе. Однако этой осени не хватит, чтобы зажечь неоновую лампочку. Тогда он не будет излучать свет. Это прямое свидетельство неправильной фазировки. Таким образом, в двигателе будет осуществляться обратная процедура, предусматривающая изменение направления вращения его вала.
Обычно устройство включает в себя корпус и три зонда. Каждый из них имеет свою цветовую маркировку. В некоторых ситуациях используется дополнительное буквенное обозначение. Обычно используются зеленый, красный и желтый цвета. Та же последовательность может быть — красный, желтый и зеленый.
Далее щупы устанавливаем на проводники фазного типа и нажимаем кнопку. Есть устройства, где такая кнопка присутствует. Однако на некоторых устройствах его нет. Потом просто устанавливают щупы, а прибор выдает световую сигнализацию. Дополнительно может быть звуковая сигнализация. Звук прерывистый, когда фазировка правильная, и непрерывный в другой ситуации.
На видео ниже наглядно показано, как пользоваться индикатором фаз:
Важно помнить , что сетевое напряжение опасно для человека.
