Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково.

Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

• Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
• АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
• Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
• АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
• К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
• Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печи	Минимальное сечение дымохода	площадь поперечного сечения	в пересчете на трубу — диаметр
до 3,5 кВт	140 × 140 мм	19600 мм ²	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	28000 мм²	189 мм
от 5,2 до 7 кВт	140 × 270 мм	37800 мм²	220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котла	средняя температура отводимых продуктов сгорания	толщина утеплителя сэндвич трубы
Газовые котлы конденсационные	60	25 мм
Газовые котлы	110 — 180	25 мм
Дизельные котлы	150 — 250	25 мм
Газопоршневые и дизель-генераторные установки	450 — 600	50 мм
Твердотопливные котлы	400 — 700	от 50 до 100 мм
Дровяные печи и камины	300 — 600	от 50 до 100 мм

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

• При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

• При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

• 1 – переходной элемент для подключения к патрубку котла или печи.
• 2 – отвод (колено) на 90 °.
• 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
• 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
• 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
• Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
• Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
• В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
• Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
• К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
• Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
• 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
• Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
• Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

• Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
• Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
• Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
• Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
• Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

• В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
• Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Цены на различные виды дымоходов

Дымоходы

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

• В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Термостойкий герметик, необходимый для монтажа дымохода

• Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

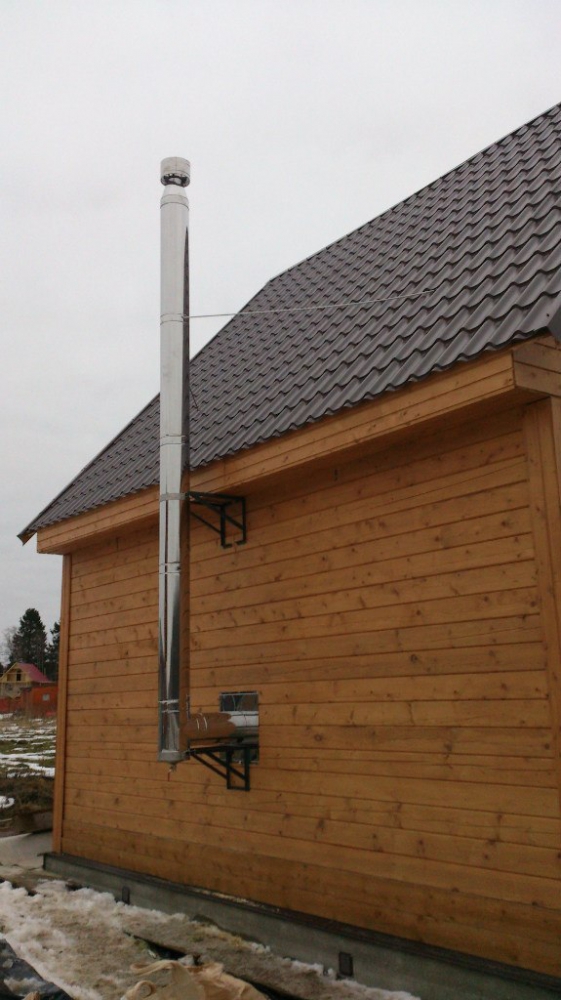

Стартовый узел на внешней стене здания

• На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
• После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

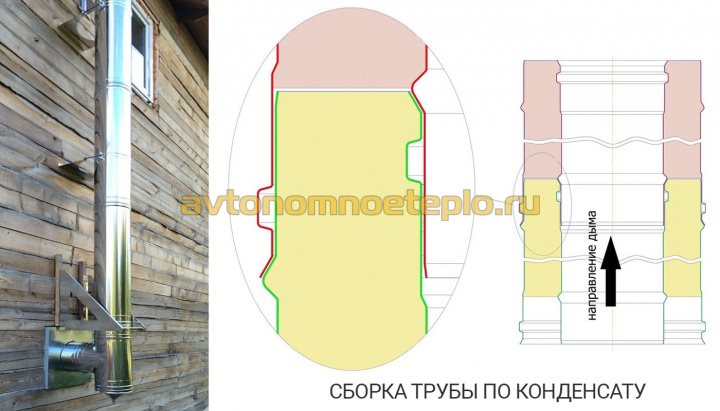

Установка внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

• Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

• При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.

Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Блок с задвижкой-шибером

• На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

• Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

• При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

• Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

Проем для прохода через кровлю

• При проходе трубы через кровлю вначале вырезается проем, как правило, прямоугольной формы.

Сэндвич-труба пропущена через вырезанное окно

• Затем через это окно проводится очередной отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

• Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

• Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

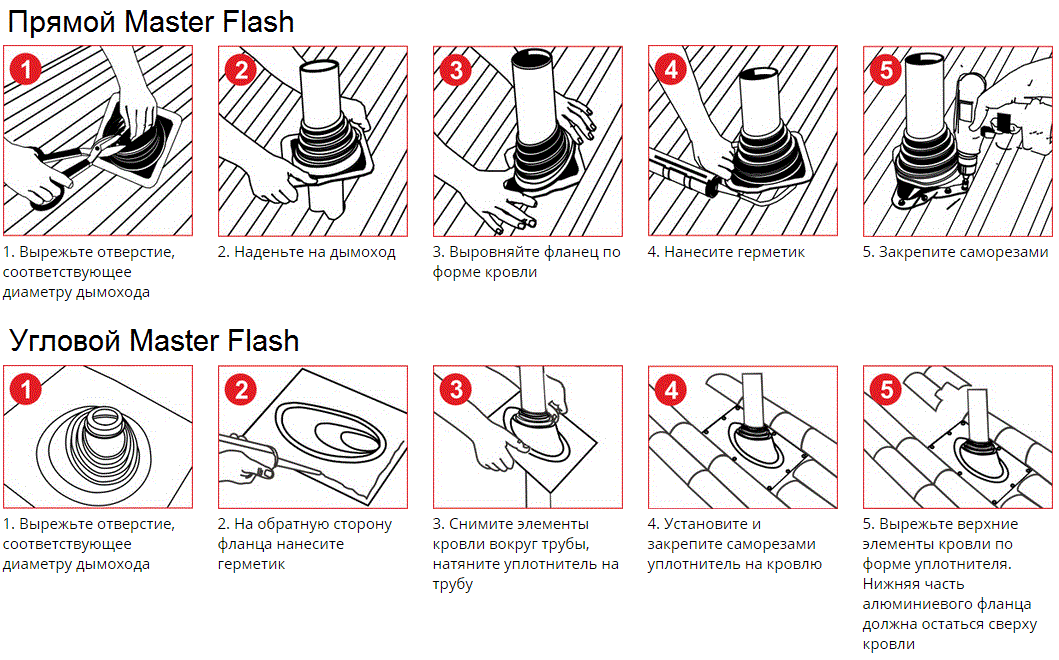

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т. п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

Установка сэндвич трубы дымохода своими руками

Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке.

Сэндвич труба для дымохода

На данный момент «сэндвичи» —  это самое популярное и доступное решение для оборудования системы отведения дыма.

Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы,  между которыми находится слой утеплителя.

Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию.

Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

Тройник с керамической трубой внутри

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом.

На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.

Каолиновая вата

Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории.

Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал.

При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента.

Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.

Техническая базальтовая вата

Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева.

В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию.

Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой).

Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.

Вспученный вермикулит

Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов

Трубы дымохода сэндвич из нержавейки

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

Эмалированная сэндвич труба для дымохода

Монтаж сэндвич трубы дымохода

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

• Через перекрытия и кровлю (на рисунке слева).
• По наружной стене (на рисунке справа).

Правильный дымоход из сэндвич трубы

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле.

Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил.

Если про это забыть, то первая же топка котла может закончиться пожаром.

Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок.

В результате чего деревянный брус или доски, из которых он сделан начинают тлеть.

Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит).

Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя.

Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона.

Крышная разделка

Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома.

Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ).

С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Монтаж дымохода из сэндвич труб через стену

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой.

Она крепится к стене при помощи консолей (специальных угловых креплений).

Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

В самой нижней точке дымохода устанавливается заглушка с  резьбовым штуцером для отвода конденсата.

Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма.

Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.

В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич.

Они отличаются только отсутствием или наличием раструба на одностенной половине.

Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич».

При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму).

Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату).

Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

В определенный момент вам придется обходить трубой козырек крыши.

Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич».

Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше.

Дымоход через стену сэндвич трубой

После этого необходимо правильно выбрать его высоту над кровлей.

Здесь пользуются правилом, изображенным ниже на рисунке:

Размеры сэндвич трубы для дымохода

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра.

Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

Вот и все! На словах все просто и гладко, а в жизни к сожалению не так.

Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Сборка дымохода из сэндвич трубы: видео инструкция

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам.

Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

10 лучших ремонтов дымоходов в Сэндвиче, Массачусетс

10 лучших ремонтов дымоходов в Сэндвиче, Массачусетс | Angi

Есть 8 местных мастерских по ремонту дымоходов с высоким рейтингом.

как это работает icon 1

Поделитесь некоторыми подробностями о вашем домашнем проекте.

как это работает icon 2

В считанные секунды сопоставят с высоко оцененными местными профессионалами.

как это работает icon 3

Сравните предложения и выберите лучшего специалиста для работы.

Недавние обзоры ремонта дымохода в Sandwich

• CD Masonry Home Services

  Чак был очень полезным и очень отзывчивым. Я попросил его осмотреть и почистить мой дымоход. Однажды на крыше он увидел дыру, которую белка прорыла через крышу на чердак. Я не мог поверить фотографиям, которые он показал. Я не думал, что это возможно. В итоге он провел здесь целый день, вытаскивая белку, ремонтируя крышу, а затем заканчивая работу, ради которой сюда пришел. Очень доброжелательное отношение к клиентам, качественная работа! Я определенно нанял бы его снова для любых проектов по дому, мне нужна помощь с

  Эрик с.

• Couto Construction Inc

  Хотя они не смогли выполнить эту конкретную работу, представитель (Хосе) приехал вовремя, профессионально и тщательно. Он дал мне несколько советов и даже поднял свой дрон, чтобы внимательно осмотреть необходимый ремонт дымохода. Я определенно рассмотрю их для будущей кровли/сайдинга

  Andrew E.

• Kelley Masonry

  Наш дымоход время от времени протекает, особенно при сильном ветре. Я обзвонил несколько компаний. С самого начала Брайан оказался самым отзывчивым и пришел через пару дней в нерабочее время, чтобы посмотреть на работу. Большинство других компаний либо не брались за требуемую работу до весны, либо были слишком заняты, чтобы даже приехать. Он смог приступить к работе в течение пары недель и закончил тем, что работал на выходных. Качество его работы отличное, аккуратно и тщательно. В отличие от многих других людей, которых я нанимал, Брайан оставил рабочее место чистым, когда закончил. Я также оценил его готовность ответить на мои многочисленные вопросы о том, как он выполняет работу и материалы, которые он будет использовать, а также о возможных повреждениях обшивки дома возле дымохода

  Брюс П.

• Келли Мейсонри

  Я нанял Келли Мейсонри для гидроизоляции моего протекающего дымохода/крыши. Брайан Келли повторно замостил, перенаправил и заново покрыл черепицей крышу после установки водяного и ледяного щита, а также повторно покрыл черепицей ту сторону дома, где нужно было установить гидроизоляционный материал. Он также распылил на кирпич водостойкий растворитель. Он починил треснувшую корону. Работы было довольно много, и он проделал отличную работу по конкурентоспособной цене и убирался каждый день перед отъездом. Брайан всегда приходил вовремя и очень усердно работал весь день. Этот каменщик во втором поколении был отлично нанят, и я планирую вернуть его, чтобы установить дорожку. Спасибо, Брайан

  Фред Б.

• Ranch Roofing

  Несмотря на то, что Ranch Roofing уже давно не работает для нас, мы все еще хотим дать им отличный отзыв. Компания Ranch Roofing была нанята для ремонта, выполненного другим кровельщиком, который создал проблемы с нашей крышей. Они выявили протечку, вызванную первым кровельщиком, и выявили проблемы с дымоходом. Они прислали нам фотографии состояния дымохода, чтобы подтвердить свою оценку рекомендуемого ремонта. Они были: дружелюбны в работе, быстро отвечали на электронные письма и телефонные звонки, имели разумные цены, работали в неблагоприятных условиях и решили нашу проблему с утечкой. Мы настоятельно рекомендуем их. Джим Д. Сомервилль, M

  СТИВЕН Д.

• Couto Construction Inc

  Менеджер центра назначений Мишель была очень приятной и полезной. Как приятно было на самом деле говорить с человеком, чем с автоответчиком. Приходил вовремя приходил каждый день. Вежливый и обходительный со мной и моей женой. Мишель всегда отвечала на мои вопросы и отвечала на звонки. Great Company

  Дон П.

• Кровля и сайдинг компании Cape Cod, LLC

  Работа была идеальной. Ребята приехали вовремя, обходили существующих подрядчиков, установщик работал стабильно в течение дня, все убрал и за один день закончил. У меня было несколько изменений в последнюю минуту, которые я обсудил с Дмитрием, и он сразу смог их приспособить. Roofing and Siding of Cape Cod несколько раз работали над моим домом за последние 7 лет. Заменили окна, построили пристройку, установили многоэтапную сложную отделку, перекрыли весь дом, заменили крышу, сделали много мелких ремонтов. Они всегда профессиональны, вежливы, дотошны и с ними приятно работать. Цена у них вполне приемлемая, учитывая уровень профессионализма и качество работы. Они всегда являются моим первым звонком по любым вопросам и моей первой рекомендацией всем, кто нуждается в столярных услугах

  Шон Б. О.

• Arm Masonry

  Они были очень хороши. Владелец компании пришел, когда сказал, что собирается приехать, дал мне оценку и придерживался ее. Он относился ко мне с уважением и не был снисходительным. Когда мне нужно было посмотреть на образцы кирпичей, он дал мне несколько рекомендаций для просмотра. Я позвонил ему в довольно короткие сроки, и они смогли разместить нас до того, как погода стала холодной. Их мастерство было превосходным. Они были очень чистыми, хорошо убраны и очень уважительно относились к нашей собственности

  Мэри Д.

• Армейская кладка

  отлично……. очень дружелюбные бригады, всегда поддерживали чистоту на рабочем месте, очень профессионально. предоставил отличные предложения, отличная цена

  Честер c.

• Арматура

  Отлично. Работу выполнили быстро, все сделали качественно, уборку выполнили безупречно. Я очень рекомендую их. Работа включала демонтаж существующего дымохода, его восстановление и обновление, а также замену окружающей кровли.

  Дэвид С.

Последнее обновление от 12 июля 2022 г.

Подрядчики по ремонту дымоходов в Sandwich

Благодаря 35-летнему опыту работы в каменной промышленности и стремлению удовлетворить потребности клиентов, Mastercraft Masonry становится вашим первым выбором в вашей поиск надежного строительного подрядчика. С момента своего основания в 1974 году компания Mastercraft Masonry стремится поставлять высококачественную продукцию благодаря профессиональному монтажу и обслуживанию каменной кладки

Мы гарантируем ваше удовлетворение и не уйдем, пока работа не будет сделана как надо. Мы гордимся тем, что выполняем свою работу качественно, а также обеспечиваем отличное обслуживание клиентов! Ознакомьтесь с нашими предлагаемыми услугами и позвоните или нажмите, чтобы запланировать бесплатную оценку сегодня.

«Оперативное обслуживание, обновление по мере выполнения проекта.»

Джин М., декабрь 2021 г.

Roofing and Siding of Cape Cod, LLC является компанией, управляемой владельцем. У нас более десяти лет опыта в торговле. Мы полностью лицензированы, застрахованы и сертифицированы производителем. Мы всегда используем лучшие продукты, гарантируем качество изготовления и предоставляем нашим клиентам отличное обслуживание клиентов.

«Только что вся наша крыша была заменена с небольшим ремонтом компанией Roofing and Siding of Cape Cod. Они быстро ответили на наш запрос об оценке и предложении. Они представили полный отчет с предложением и хорошими объяснениями. Цена показалась разумной (мы действительно получил 2 других предложения.) Работа была начата почти сразу и завершена вовремя. Уборка была превосходной. В целом, замечательный опыт. Мы настоятельно рекомендуем их для любых работ на крыше

marvin g. Сентябрь 2020 г.

Наш семейный бизнес специализируется на кровельных работах. Мы сертифицированы как предпочтительный подрядчик Owens Corning и предоставляем пожизненную гарантию на все наши крыши. Мы также являемся сертифицированными установщиками, а Velux является мансардным окном номер 1 в кровельной отрасли. Благодаря сотням онлайн-обзоров и рейтингу A+ от Better Business Bureau, удовлетворенность клиентов является одним из наших приоритетов. Позвоните нам и почувствуйте разницу с Waterman Building and Remodeling. Мы гордимся путти..

«Waterman Building & Remodeling — одна из лучших компаний по ремонту домов, с которыми я работал. Торговый представитель Энди Кэннон пришел в дом, чтобы предоставить полную оценку и предоставить брошюру по всем доступным цветам. Мы были заинтересованы в определенном цвете, и Дженни Шермерхорн прислала фотографии и адреса работ, которые они сделали с использованием гонта этого цвета. Мы согласились на цену, которую я нашел очень разумной, и были включены в график на 4/14. Нам сказали, что они Оставалось около 8 недель, поэтому можно было ожидать звонка в начале июня, примерно за неделю до нашей записи. Они позвонили и сказали, что закончат 13 июня. Материалы были доставлены вскоре после этого звонка. Настал день встречи, и бригада была здесь первым делом с утра. Все было хорошо освещено, и работа началась. Форман держал нас в курсе, что происходит. Очень приятный парень, с которым я любил болтать. Работа была завершена во второй половине дня, и была проведена тщательная очистка с использованием m магниты, чтобы во дворе не было незакрепленных кровельных гвоздей. Прошло четыре месяца с тех пор, как заменили крышу, и с тех пор у нас было много штормов с сильным ветром и дождем, и с крышей не было абсолютно никаких проблем.

Фредерик М., октябрь 2022 г.

Chiltonville Gas & Associated Services продает, устанавливает и ремонтирует все типы газового оборудования, от печей до коммерческих кухонных приборов. Мы также являемся экспертами по каминам, работая как с дровами, так и с газом, а также специализируемся на ремонте каменных дымоходов, переделках, сборке и установке крышек всех видов. ***Мы не обслуживаем камины, которые не устанавливали**

«Все прошло безупречно, я был немного консервативен поначалу, работая на домах по своей профессии. Однако Райан был на высоте со своей оценкой и сбил ее. из парка».

Maverick H., июнь 2020 г.

JS Roofing Inc. Это компания, сертифицированная для женщин (WBENC), которая предоставляет кровельные услуги высочайшего качества по оптимальной цене для всего штата Массачусетс. Наша преданная команда с более чем 20 лет. имеют большой опыт и гордятся тем, что предоставляют первоклассные услуги как домовладельцам, так и владельцам бизнеса. JS Roofing Inc. — кровельная компания, на которую можно положиться. Когда вам нужны кровельные услуги, вы должны доверить свой проект в правильные руки! Позвоните или напишите по электронной почте, чтобы запланировать бесплатную оценку. .

«Экипаж был профессиональным, аккуратным и, самое главное, честным. Я определенно нанял бы их снова.»

Стивен М., август 2022 г.

Мы являемся поставщиком № 1 в Америке местного мазута для отопления и полного домашнего комфорта (отопление, охлаждение, сантехника и дымоход). Обладая более чем 100-летним опытом, мы знаем, как обеспечить вам комфорт, безопасность и помочь вам сэкономить на затратах на электроэнергию. Наше местное круглосуточное обслуживание клиентов и поддержка означает автоматические поставки мазута, и наша служба поддержки всегда быстро реагирует. У нас никогда не заканчивается печное топливо, а наши тарифы и планы платежей разработаны, чтобы помочь вам управлять своими расходами круглый год. Опыт..

«У них отличные цены. Они ориентированы на обслуживание клиентов. Мы остаемся с ними, потому что они очень разумные. Это то, что нас привлекает в них. Они превосходны. У нас никогда не было с ними проблем. Они лучшие. Они установили устройство в доме, и это старый дом. Они рассказали нам, что они сделали.Они очень профессиональны и всегда доступны.

Дон К., июль 2017 г. во всех формах каменной кладки, чтобы улучшить и отремонтировать ваш дом. Мы предлагаем бесплатную оценку и скидку Angie’s List. Мы гарантируем качество всей нашей работы. Позвоните нам сегодня, чтобы узнать, что мы можем сделать для вашего дома!

«С ними было очень легко и быстро работать»

Кристофер Л., май 2018 г.

Ark Home Improvement — это семейный бизнес, которым с 1997 года управляет Ной Кук. Мы используем материалы самого высокого качества и соблюдаем все отраслевые стандарты и строительные нормы. Все улучшения в доме выполняются квалифицированными мастерами с высоким качеством изготовления. У нас есть различные рекомендации, BBB, arkhomeimprovement.com и отзывы сотен довольных клиентов, свидетельствующие о качестве нашего мастерства и обслуживания клиентов. Мы приветствуем новых клиентов, чтобы связаться ..

«Восстановить обрамление экранированного крыльца и построить новый настил»

Нил С. , октябрь 2020 г.

Меня зовут Эдвард Норкросс. Я работаю в строительном бизнесе более 36 лет. Я начал бизнес в Нантакете, Массачусетс, но теперь работаю в Деннисе; и я могу работать где угодно к северу от Фалмута. Когда речь идет о ремонте или очистке дымоходов, не бывает слишком больших или маленьких работ.

«Эд пришел к нам домой в тот день, когда мы позвонили, чтобы посмотреть на работу. На следующий день у нас была оценка. Мы выбрали дату для выполнения работы, и Эд и его команда прибыли вовремя, установили сцену и начали работу сразу».

Терри Г. Сентябрь 2017 г.

Просмотреть все 8 компаний с высоким рейтингом в Sandwich

Присоединяйтесь к Angi сейчас

Предложения в Sandwich для ремонта дымохода

Связанные руководства по стоимости

Сколько стоит установка дымохода?

Сколько стоит восстановление или ремонт дымохода?

Сколько стоит дымоход?

Сколько должна стоить замена обшивки вокруг дымохода?

Сколько стоит замена дымохода?

Сколько стоит демонтаж дымохода?

Ознакомьтесь с полезными статьями для подрядчиков по ремонту дымоходов в нашем Центре решений

• Украсьте свою комнату камином Косметический ремонт

  Сравните варианты и материалы для отделки камина и каминной полки, чтобы определить, какие из них лучше всего подходят для различных стилей дизайна вашей каминной комнаты.

• Сколько стоит демонтаж дымохода?

  Существует множество причин, по которым следует рассмотреть возможность демонтажа дымохода, но объем требуемой работы может повлиять на конечную стоимость. Узнайте стоимость удаления дымохода в зависимости от размера работы, материалов, труда и многого другого.

• 14 вдохновляющих способов создать эффектную окантовку камина

  Ничто так не украсит комнату, как уникальная окантовка камина. Вот как создать потрясающую обстановку для газовых каминов, дровяных каминов или электрических очагов.

Найти услуги по ремонту дымоходов в

• Ист -Сэндвич,
• Forestdale,
• Sagamore,
• Sagamore Beach,
• Buzzards Bay,
• Marstons Mills,
• Buzzards Bay,
• Marstons Mills,
• .Bourne,
• West Barnstable,
• Mashpee,
• Cotuit,
• Pocasset,
• Cataumet,
• Centerville,
• Osterville,
• North Falmouth,
• Onset,
• East Wareham,
• Barnstable,
• Восточный Фалмут,
• Тикет,
• Хайаннис,
• Вест Фалмут,
• Уэрхэм,
• Маномет,
• Северный Труро
Иствич

18

18Forestdale

Sagamore

Sagamore Beach

Buzzards Bay

Marstons Mills

Bourne

West Barnstable

Mashpee

Cotuit

Pocasset

Cataumet

Centerville

Osterville

North Falmouth

Onset

East Wareham

Barnstable

East Falmouth

Teaticket

Hyannis

West Falmouth

Wareham

Manomet

North Truro

услуги по ремонту дымоходов в Sandwich

Компании ниже перечислены в алфавитном порядке.

Присоединяйтесь к Angi прямо сейчас, чтобы увидеть поставщиков услуг с самым высоким рейтингом, а также обзоры и рейтинги!

• • R W Anderson & Sons Inc Builders

    6 Willow St
    Сэндвич, Массачусетс 02563

  • SANDWICH ТРУБИСТ, INC

    P.O. ЯЩИК 90
    Сэндвич, Массачусетс 02563

Chimney repair contractors that service Sandwich

• A

  • Advance Chimney LLC

    219D Main St
    Wareham, Massachusetts 02571

  • AFR Construction & Services

    18 Henry Ave.
    Methuen, Massachusetts 01844

  • American Energy Savers Inc

    68 Harwich Rd
    Машпи, Массачусетс 02649

  • Arm Masonry

    61 Padlock Lane
    Сентервилль, Массачусетс 02632

  • Augustine’s Home Improvement

    BOX 1167
    E. Sandwich, Massachusetts 02537

• B

  • BEANTOWN CHIMNEY SWEEP

    12 REBECCA RD
    Canton, Massachusetts 02021

  • Brentwood Home Improvement

    35 Carter Lane
    Mashpee , Massachusetts 02649

• C

  • Capizzi Home Improvement

    1645 Santuit-Newtown Rd
    COTUIT, Massachusetts 02635

  • Century Roofing

    52 Oceanside Dr
    Scituate, Massachusetts 02066

  • Chiltonville Gas & Associated Services

    109R Sandwich St
    Plymouth, Massachusetts 02360

  • CHIMNEY CARE

    7 Captain Lumbert Lane
    Centerville, Massachusetts 02632

  • Chimney Sweep Professionals

    PO Box 1162
    Mattapoisett, Massachusetts 02739

  • Coast to Coast Cobblestones

    457 Pleasant Lake Ave
    Harwich, Massachusetts 02645

  • Couto Construction Inc

    24 Ernest Street
    New Bedford, Massachusetts 02745

• D

  • Dream Home Improvement LLC

    60 Franklin ave
    Hyannis, Massachusetts 02601

• F

  • ТРУБИСТ FALMOUTH

    P. O. Box T
    East Falmouth, Massachusetts 02536

  • Fantasia & Sons LLC

    370 Long Pond Rd
    Plymouth, Massachusetts 02360

  • First Class Roofing, Inc.

    P.O Box 231
    Walpole, Massachusetts 02081

  • Flynn High Performance LLC

    146 Hokum Rock Rd
    Dennis, Massachusetts 02638

• G

  • Going Green Construction & Recycling

    426 Revere St
    Winthrop, Massachusetts 02152

• H

  • Hardigan Masonry Construction, LLC.

    16 Templeton Place
    West Yarmouth, Massachusetts 02673

• I

  • Iron House

    95 Corporation St
    Hyannis, Massachusetts 02601

• J

  • JP’s Services

    93 Adams St
    Sagamore, Massachusetts 02561

  • JS Roofing Inc.

    6 Greenwood St
    Wakefield, Massachusetts 01880

• K

  • KBA Contracting Enterprises LLC0004 PO Box 241
    Pawtucket, Rhode Island 02862

  • Kelley Masonry

    77 Peacock DR
    Hyannis, Massachusetts 02601

• M

M

M 2

Msale.

Mass Building Systems

24 St Francis Cir
Hyannis, Massachusetts 02601

MEAGHER CONSTRUCTION

772 main st
Centerville, Massachusetts 02632

Mike’s Powerhouse Crew

73 Main St
Harwich, Massachusetts 02645

O

• OLD TYME CHIMNEY SWEEP

  5 BREAKERS DR
  Buzzards Bay, Massachusetts 02532

P

• Pete’s Masonry

  11 Captain Studley Rd
  Marstons Mills, Massachusetts 02648

S

• Sean’s Masonry

  21 Pickerel Way
  Forestdale, Massachusetts40007

• South Coast Roofing & Remodeling

  58 Nickerson St
  Plymouth, Massachusetts 02360

• Superior Exteriors

  835 Plain St
  Marshfield, Massachusetts 02050

T

• The Chimney Pro

  PO Box 1502
  South Dennis, Massachusetts 02660

• Top To Bottom Chimney Service, Inc.

  18 Pinnacle Lane
  Yarmouth Port, Massachusetts 02675

U

• United Home Experts & United Painting Co

  60 Pleasant St Suite 1
  Ashland, Massachusetts 01721

W

• Waterman Building & Remodeling

  238 Center St
  Middleboro, Massachusetts 02346

Оцените подрядчиков по ремонту дымоходов Angi в Сэндвиче

Избранный рейтинг:

Подрядчики по ремонту дымоходов в Сэндвиче имеют рейтинг 4.6 из 5 на основе 1 378 отзывов из 12 избранных профессионалов Sandwich

Рейтинг Angi для подрядчиков по ремонту дымоходов в Sandwich основан на проверенных отзывах нашего сообщества домовладельцев, которые использовали этих профессионалов для удовлетворения своих потребностей в подрядчиках по ремонту дымоходов. . Система отзывов Angi учитывает рейтинги цены, качества, своевременности, оперативности и отзывы сертифицированных специалистов Angi.

описание многослойной трубы и правила крепления

Для оснащения жилья печкой, твердотопливной установкой или атмосферным газовым котлом необходимо организовать канал отвода продуктов сгорания. Можно выложить из кирпича, но это большие финансовые и трудовые затраты, в ряде случаев реализовать проект невозможно из-за конструктивных особенностей дома. При наличии таких сложностей дымоход крепится к стене. Вариант выигрывает еще и тем, что работы можно выполнить самостоятельно, без привлечения профессиональной бригады монтажников.

Содержание

1. Что представляет собой сэндвич -трубочист
2. Материалы строительства
3. Типы соединений
4. Тип изоляции и толщина стены
5. Преимущества и недостатки
6. . дымоход к стене и необходимые инструменты
7. Как закрепить трубу дымохода к стене своими руками

Что такое сэндвич-дымоход

Крепление дымохода к стене

Элемент получил свое название от слоистой конструкции. Между двумя основаниями помещается начинка. В качестве первого выступает утеплитель, в качестве оснований металлические трубы разного диаметра. Вся система представляет собой законченную сборочную единицу. Соединив определенное количество таких элементов, получаются дымоходы разной высоты. Это основные детали, также понадобятся крепления для дымохода, разного рода отводы и дополнительные приспособления.

Конструкционные материалы

Трехслойная конструкция, составляющая основу единого элемента трубы, состоит из следующих материалов:

• Внутренний рабочий кожух для отвода продуктов сгорания. Чаще всего изготавливается из нержавеющей стали AISI 316.
• Наполнитель для изоляции.
• Внешний или несущий кожух AISI 304, служащий рамой. Он крепится к стене.

Особенностью внутреннего дымохода является способность выдерживать газы, температура которых достигает 900 градусов Цельсия. Внешняя оболочка обладает хорошей устойчивостью к агрессивным средам.

Типы соединения

Дымоходные сэндвич-элементы

Сэндвич-элементы соединяются между собой по типу колен — на одной стороне раструба имеется соединительный цилиндрический паз без изоляции, куда вставляется конец другой дымоходной трубы до упорной юбки. Это удобно и позволяет использовать только стяжные хомуты для плотной фиксации баллонов друг к другу.

Дымоход крепится к плоскости стены за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них имеется один столб, который на конце имеет форму винта. Эта часть просто вкручивается в пластиковый дюбель, вставленный в бетон.

Тип утеплителя и толщина стенки

В качестве утеплителя между внутренней и внешней обшивкой в ​​данном типе конструкции используется вата на основе базальта. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому легко выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограммов на кубический метр.

Если брать толщину стенок из нержавеющего металла, то для внутреннего кожуха норма 1-0,5 мм, для наружного, не подвергающегося сильному нагреву — 0,4 мм.

Газоотводы полностью гладкие, поэтому внутри не скапливается сажа

Газоотвод, организованный на основе многослойного дымохода, имеет следующие положительные стороны:

• Качественная изоляция, сводящая к минимуму отрицательные факторы конденсат на внутренних стенках и обледенение канала.
• Благодаря гладкости стенок копоть на них практически не оседает и легко счищается.
• Трубы термостойкие, имеют длительный срок службы до прогорания.
• Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
• Легко проводить техническое обслуживание, так как есть возможность отсоединить секцию в любом месте и произвести ревизию канала.

Сэндвич-элементы имеют один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.

Если сравнить цену металлического каркаса с ценой кирпичной кладки, то последняя будет стоить дороже, но саму многослойную конструкцию сэндвича дешевой не назовешь.

Устройство дымохода из сэндвич-элементов

Элементы конструкции дымохода

Коптильня на основе двустенных каналов может содержать следующие стандартные элементы:

• Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
• Дымоход пусковой двустенный. Он предназначен для соединения выхода котла или топки с остальной частью системы.
• Тройник двустенный с изоляцией. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
• Концевой конденсатоотводчик. Устанавливается в нижней части тройника для отвода влаги, стекающей по стенкам коптильни.
• Опорный кронштейн для дымохода – удерживает всю массу конструкции.
• Колено — эта деталь позволяет смещать вертикальное направление при необходимости обхода свеса крыши или другого препятствия.
• Зажимы для фиксации. Они обжимают стыки сэндвич-элементов.
• Крышка. Его надевают сверху для защиты канала от атмосферных осадков.
• Настенный кронштейн.

Все перечисленные детали должны быть одного диаметра.

Если расстояние швеллера от последней точки его крепления к стене до верха более 1,5 метра, на этом участке следует установить специальный хомут для натяжки. Конструкция, не укрепленная веревками, может легко упасть при сильном ветре.

Конструктивные особенности кронштейна

Кронштейн с хомутом для крепления дымохода к стене

Наиболее распространенный тип крепления – регулируемый кронштейн для крепления коптильни к стене. Он состоит из двух стержней с круглыми отверстиями для привинчивания к домику и удлиненными пазами для возможности изменения положения хомута относительно внешней стороны стены.

Сам зажим состоит из двух частей: опорной и фиксирующей. Первый фиксируется на стержнях саморезами, второй крепится к опоре таким же образом. Хомут рассчитан на определенный диаметр цилиндра.

Способы крепления дымохода к стене и необходимые инструменты

Существует два распространенных способа установки дымохода у стены:

• Крепление мачтой предполагает сооружение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь большее внутреннее сечение, чем наружный диаметр цилиндра, так как последний размещен посередине. Нижняя часть мачты забетонирована в землю, верхняя часть закреплена четырьмя оттяжками.
• Крепление к стене на расстоянии предполагает использование опорных кронштейнов, которые прикручиваются непосредственно к несущей конструкции, а коптильня уже закреплена на них.

В первом случае необходимо иметь в качестве инструментов: сварочный аппарат, приспособление для резки металла, набор гаечных ключей и другие приспособления. В варианте со скобами — электродрель.

Как закрепить трубу дымохода к стене своими руками

Монтаж кронштейна дымохода

Чтобы самостоятельно построить дымоход из сэндвич-элементов, необходимо:

1. Просверлите отверстие в стене для бокового выхода коптильни.
