Перед тем, как строить крышу дома, необходимо изучить возможные варианты стропильных систем и подобрать оптимальную схему в зависимости от индивидуальных особенностей постройки. Среди наиболее распространенных схем стропильного каркаса выделяются наслонные системы, подходящие для зданий, имеющих внутреннюю несущую стену, и висячие системы, в которых стропила могут опираться только на внешние стены кровли. В данной статье будут рассматриваться узлы и конструкция висячих стропил.

Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания.

Несмотря на кажущуюся ненадежность, висячие стропильные системы достаточно эффективные и способны в полной мере выполняться свои функции в пролетах длиной до 17 м.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.

Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект.

Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.

Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

Треугольная шарнирная арка

Рассматриваемый вид конструкции по праву считается одним из самых простых. Конструктивно такая схема предполагает создание простой фермы в форме треугольника, которая включает в себя две стропильных балки, направленных в сторону конька. Внизу стропила опираются на горизонтальную балку, кроме того, на нижнем уровне осуществляется крепление затяжек к стропилам. Для нормального функционирования такой конструкции высота конька должна быть больше, чем 1/6 пролета фермы.

В такой схеме, считающейся традиционной, основная нагрузка приходится на стропила, изгибая их так, чтобы они расходились в разные стороны. Это усилие компенсируется затяжкой, которая, работая на растяжение, позволяет разгрузить стропильную систему. Затяжка в данном случае не относится к числу несущих элементов, поэтому вместо деревянной детали вполне можно использовать металлическую.

Чтобы снизить изгибающую нагрузку, которую испытывают стропильные ноги, коньковые элементы в данном случае устанавливаются с небольшим отклонением от центральной оси. Такая схема становится причиной появления дополнительного усилия с противоположно направленным вектором. Помимо снижения нагрузки на стропильный каркас, это также позволяет использовать балки меньшей толщины – а это прямой путь к оправданной экономии.

Чаще всего треугольные шарнирные арки используются для создания мансард, а находящиеся в нижней части конструкции затяжки отлично служат в качестве балок перекрытия. Все описанные дальше схемы висячих стропил представляют собой вариации описанной трехшарнирной арки, в которых дополнительные элементы всего лишь повышают жесткость стропил.

Шарнирная арка с бабкой

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Данная конструкция сложнее предыдущей, зато ее вполне можно использовать для перекрытия пролетов длиной более 6 м. Основной проблемой длинных конструкций является длинная затяжка – на нее приходятся существенные нагрузки, поэтому она изгибается под собственным весом. Для компенсации этих нагрузок используется бабка – деревянный брусок, при помощи которого подвешивается затяжка. При необходимости в качестве бабки можно использовать и металлические пруты, которые имеют достаточную прочность на растяжение.

Используя такой подвес, можно устанавливать висячие стропила с затяжкой большой длины, ведь ее изгиб будет компенсирован. Основной момент при монтаже такой конструкции – бабка не должна подвергаться сжатию, то есть ее нельзя использовать как вертикальную стойку. Конечно, конструктивно стойка и подвес очень похожи, но эти элементы выполняют совершенно разную работу.

Главное отличие бабки заключается в том, что она подвешивается к карнизному узлу, а затяжка крепится к ней посредством хомутов. Для создания затяжки нужной длины используются составные элементы, которые подгоняются посредством прирубов и фиксируются болтами. Перед сборкой стоит провести расчет затяжки стропил, чтобы конструкция была оптимальной.

Такая конструкция на сегодняшний день применяется редко по причине морального устаревания. Впрочем, заложенные в ней идеи и принципы все же находят применение в других, более современных стропильных системах.

Конструкция с приподнятой затяжкой

Такая схема преимущественно используется при создании жилых помещений под кровлей. Высота расположения затяжки в данном случае определяет высоту потолка будущей мансарды. Затяжка в такой конструкции поднимается к коньковой части крыши, и чем выше она установлена, тем большие нагрузки ей приходится испытывать.

Стропильный каркас в качестве опоры использует мауэрлат, а не затяжку. Чтобы кровля могла самостоятельно изменять свои размеры в зависимости от внешних факторов, стропила крепятся подвижным образом к специальным устройствам, обеспечивающим необходимую свободу перемещения конструкции.

При воздействии на кровлю уравновешенных нагрузок конструкция будет устойчивой, но если силы, находящиеся с одной стороны, будут превалировать, то крыша будет слегка завалена.

Для предотвращения такой ситуации стропила необходимо выносить за пределы стен с обеих сторон здания.

В арке с приподнятой затяжкой последняя не выполняет функции опоры. На нее оказывают влияние только растягивающие нагрузки, если под крышей обустраивается чердак, или растягивающе-изгибающие, при создании мансарды. В последнем случае затяжку можно использовать для монтажа потолков или изоляционных материалов.

Для защиты затяжки от провисаний устанавливается подвеска. Здесь тоже есть нюансы: при небольших нагрузках и небольшой длине затяжку можно попросту прибить к ригелю и коньку, а вот для длинной затяжки с большими нагрузками потребуется несколько подвесок и дополнительная фиксация хомутами.

Шарнирная арка с ригелем

Данная схема конструктивно схожа с предыдущей, но есть и одно отличие – вместо подвижных опорных элементов для шарнирной арки с ригелем используется жесткое крепление стропил, что достаточно надежно. Стропила врубаются в мауэрлат или крепятся к неподвижным опорным брусам.

Благодаря изменению конструкции опоры меняются и возникающие в системе напряжения – основной нагрузкой становится распирающая, приходящаяся на мауэрлат и стены.

Затяжка фиксируется в верхней части арки, но вместо растяжения она теперь испытывает сжатие. Вместе с изменением характера нагрузок меняется и название затяжки – теперь она именуется ригелем. Такая арка с приподнятым ригелем может работать только при условии небольшой распирающей нагрузки, а при ее увеличении ригель нужно дополнительно усилить затяжкой. В результате получатся висячие стропила, аналогичные традиционной арке с тремя шарнирами, и мауэрлат в данном случае уже не понадобится.

Арка с подвеской и подкосами

Такая схема является логическим продолжением темы арок с бабками. Арка с подвеской и подкосами используется для перекрытия пролетов длиной до 14 м – в подобных конструкциях нагрузка настолько велика, что стропила прогибаются из-за собственного веса. Для компенсации этих нагрузок используются подкосы.

Как правило, подкосы в стропильной системе упираются на внутренние стены постройки, но висячие стропила используются только при их отсутствии. Решить эту проблему помогает бабка, являющаяся единственной доступной опорой.

Собранная таким образом конструкция работает по следующему принципу:

• На стропила приходится внешняя нагрузка;
• Подкосы принимают на себя часть этой нагрузки;
• Подвеска растягивается и натягивает коньковый брус;
• Стропила захватываются за верхнюю часть и тянутся вниз, за счет чего прижимаются подкосы.

Для длинных стропильных ног, свойственных такой конструкции, используется длинная же затяжка. Лучше всего использовать брус из двух жестко соединенных балок. Затяжка крепится к бабке посредством хомута.

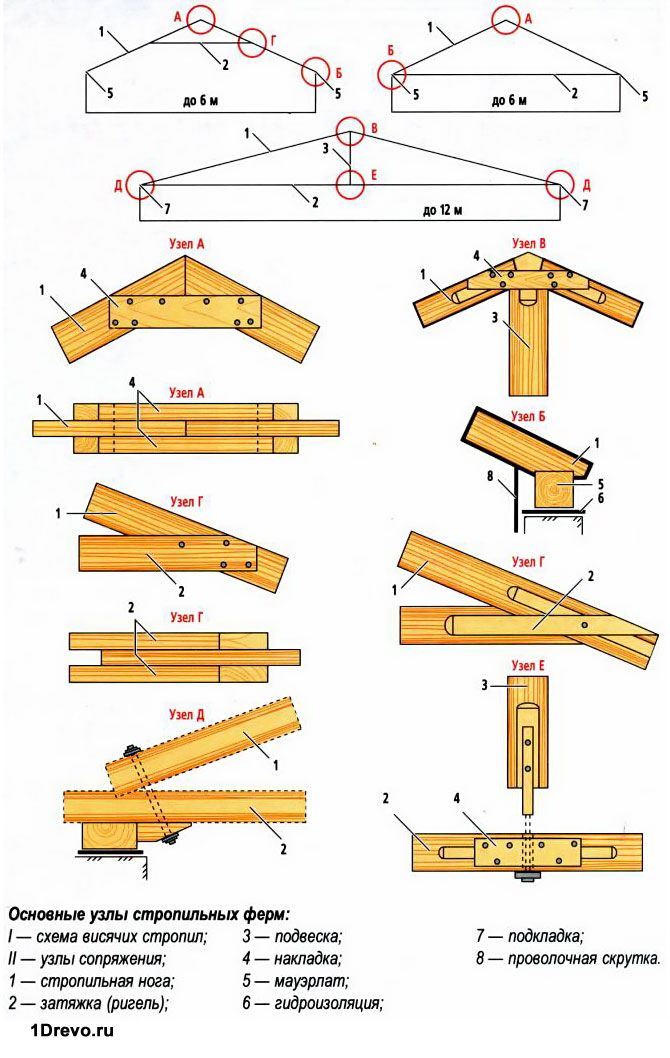

Виды соединений отдельных элементов и узлов

Чтобы конструкция висячих стропил получилась достаточно качественной и надежной, необходимо позаботиться о качественном соединении ее элементов, выбрать крепеж для стропильной системы, который способен прослужить многие годы, для чего могут использоваться следующие способы:

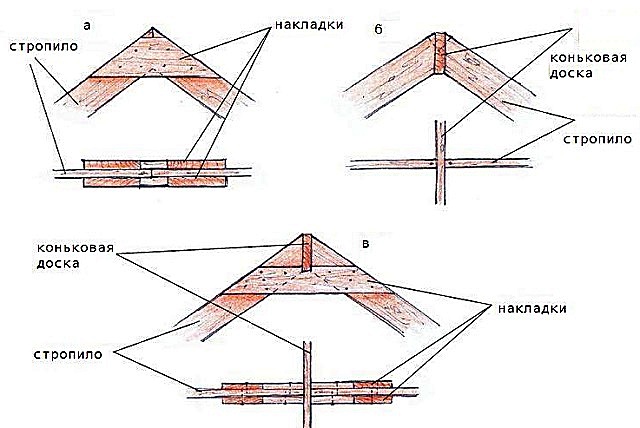

1. Стыковое соединение. Такой метод используется для соединения верхних частей стропил, то есть конькового узла. Балки стропил срезаются под углом, совмещаются и фиксируются посредством деревянных или металлических накладок.
2. Соединение внахлест. Для реализации данного способа верхние края стропильных ног схлестываются и крепятся болтом с гайкой или шпилькой.
3. Соединение врубкой. Перед соединением стропила выпиливаются на половину своей толщины. Подготовленные детали сводятся и фиксируются через высверленное сквозное отверстие болтовым соединением. Такой же метод активно используется для монтажа карнизных узлов – в нижней части стропил вырубается зуб, который подводится к опорам и крепится болтами или пластинами.
4. Скользящее соединение. Такой метод соединения нижних частей стропил используется в системах с подвижной опорой. Для соединения используются специальные металлические элементы.

Расчет висячей стропильной системы

Крыша с висячими стропилами должна рассчитываться еще на этапе проектирования – это позволяет избежать дальнейших проблем. Лучше всего будет заказать расчет у специалистов или воспользоваться готовым проектом, но при желании можно сделать всю работу самостоятельно, воспользовавшись онлайн-калькулятором или более традиционными методами проведения расчетов.

В любом случае для расчетов потребуется знать:

• Площадь и размеры подкровельного пространства;
• Наличие мансарды;
• Ожидаемую нагрузку на кровельную систему;
• Угол наклона скатов;
• Вид стропильной системы;
• Материал изготовления стен здания;
• Материал кровельного покрытия.

Расчет висячих стропил нужен для того, чтобы определить толщину стропил, шаг их установки и форму необходимых ферм.

Монтаж висячих стропил

Когда все предварительные этапы завершены, можно приступать непосредственно к монтажу стропильной системы, который выполняется по следующему алгоритму:

• Сначала нужно разметить центр крыши и высоту конька, после чего на фронтонах выставляются две доски с отметками;
• Далее нужно сделать шаблон монтажа стропильных ног, для чего нужно взять обрезок доски и прислонить ее одним концом к мауэрлату, а другим – к отметке высоты конька, и сделать на этой доске запилы;
• При помощи шаблона изготавливаются стропильные балки в необходимом количестве;
• Подготовленные и обработанные стропила раскладываются попарно;
• Сначала монтируется первая ферма, которую после сборки нужно установить на фронтоне здания, используя для крепежа саморезы или уголки с гвоздями;
• На другой стороне здания устанавливается вторая ферма;
• Между двумя установленными арками натягивается шнурок, от которого нужно будет отталкиваться при монтаже остальных ферм;
• Все остальные фермы устанавливаются последовательно, с соблюдением рассчитанного шага и уровня.

Завершив установку висячей стропильной системы, можно приступать к следующим этапам монтажа кровли.

Заключение

Деревянные висячие стропила достаточно удобны и подходят для решения множества задач. Монтаж висячей системы достаточно прост – необходимо лишь грамотно спланировать будущую конструкцию и тщательно провести каждый этап ее сборки.

Как крепить стропила к балкам перекрытия: подробная информация

Стропильные ноги могут фиксироваться к мауэрлату или балкам потолочного перекрытия.

Как крепить стропила к балкам перекрытия

Конкретное решение принимается с учетом индивидуальных архитектурных особенностей строения. Какие отличия имеют оба способа крепления стропилин?

Тип крепления стропилин	Эксплуатационные характеристики
К мауэрлатам	Такой метод чаще всего используется на строениях из кладочных материалов и с бетонными чердачными перекрытиями. Мауэрлаты устанавливаются на несущие фасадные стены домов, при необходимости изготавливается специальный армирующий пояс для усиления опорной площадки стропильной системы. Преимущества: возможность увеличить высоту чердачного помещения за счет подъема армированного пояса по периметру строения. Недостатки – большая распирающая нагрузка на фасадные стены.
К балкам перекрытия	Рекомендуется применять в тех случаях, когда несущие стены не отличаются большими показателями устойчивости. Стропила крепятся только к балкам в легких каркасных домах из ОСП плит. Крепление к балкам перекрытия позволяет не только снимать распирающие нагрузки с фасадных стен, но и более равномерно распределять их по периметру строения. Еще одно преимущество – за счет нескольких дополнительных упоров стропильной системы можно облегчить конструкцию и сделать ее более устойчивой. Это уменьшает сметную стоимость строительства дома. Балки перекрытия можно выносить за периметр дома на значительную величину, а упор стропильных ног на эти конструкции увеличивает площадь чердачного помещения.

Есть один очень важный момент, который следует учитывать во время проектирования такого типа стропильной системы. Расстояние между балками перекрытия и стропильными ногами должно быть одинаковым, а этот параметр зависит от нескольких факторов.

1. Максимальная нагрузка на кровлю. Имеются в виду снеговые и ветровые нагрузки и вес кровельных материалов. Чем больше нагрузка, тем прочнее должна быть стропильная система. Выдерживается эта зависимость за чет трех факторов: уменьшение шага ног, увеличения размеров пиломатериалов, используемых для изготовления стропильной системы, и увеличения количества дополнительных раскосов, прогонов и упоров. Если шаг ног не может изменяться, то проектировщики дома могут изменять только два параметра для математических расчетов максимальных нагрузок.

   Особенности снеговой нагрузки

2. Тип потолка и кровли. В зависимости от назначения строения они могут быть теплыми, теплым только потолок или теплой только крыша. Все утеплительные материалы имеют стандартную ширину, что позволяет ускорять работы и уменьшать количество непродуктивных отходов. Соответственно, расстояния между стропилами и балками перекрытия также должны быть стандартными. Это требования ограничивает возможности подбора материалов изготовления и использование схем крепления стропильных систем.

   Пример пирога теплой кровли

Решение о типе фиксации стропильных ног должно приниматься профессионалами на стадии проектирования дома. Следует помнить, что стропильная система считается не только одним из самых важным архитектурных элементов, но и одним из самых сложных. Непрофессионалам браться за монтаж кровли не стоит, такие работы могут выполнять только опытные строители.

Содержание статьи

• 1 Какими способами могут крепиться к балкам стропила
  • 1.1 Специальными металлическими крепежными пластинами
  • 1.2 Болтовое
  • 1.3 Соединение врезкой
  • 1.4 Соединение врубкой
• 2 Практические советы по креплению стропилин к балкам перекрытия
  • 2. 1 Как быстро и качественно делать запилы для соединения
  • 2.2 Как готовить стропила к креплению на земле
  • 2.3 Видео – Как запиливать стропила под нужным углом и нужных размеров

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Важно. Врезка и врубка чаще всего применяется для висячей стропильной системы. За счет дополнительной фиксации конструкция может выдерживать значительные распорные усилия.

Практические советы по креплению стропилин к балкам перекрытия

Для примера возьмем самый распространенный способ фиксации элементов, он пригоден для всех типов крыш, отвечает современным требованиям по прочности и устойчивости узла. Еще одно преимущество – некоторые работы можно делать на земле, а на строении лишь собирать уже готовые конструкции. Такой метод выполнения строительных работ существенно их упрощает и ускоряет, сметная стоимость кровли уменьшается.

Стропила и балки перекрытия изготовлены из досок 150×50 мм. Стропильная система самая сложная – вальмовая многоскатная. Соединительные элементы – металлические перфорированные пластины. Для ускорения и упрощения работ рекомендуется подготовить простой, но очень функциональный шаблон из отрезков досок. Как сделать приспособление?

1. Заготовьте четыре отрезка досок толщиной 25–30 мм. Два куска длиной примерно 20 см и два длиной 40 см.
2. Две короткие доски прикрутите уголками к двум длинным, при этом оставьте между ними зазор, равный толщине доски перекрытия. Во время соединения стыкуйте их не точно по торцам, а приподнимите на 2–3 см от края длинных. Этот выступ служит упором о мауэрлат во время пользования шаблоном.
3. На расстоянии примерно 30 см от низа длинные доски скрепите между собой металлическим перфорированными пластинками, для повышения прочности с противоположной стороны стяните их досками или кусками фанеры. Добейтесь, чтобы приготовленный шаблон был жестким и не шатался во время пользования.

Такое простое приспособления существенно облегчает выполнение запилов стропилин для их соединения с балками перекрытия.

Функциональный шаблон из отрезков досок

Как быстро и качественно делать запилы для соединения

Во время замеров будем пользоваться самодельным приспособлением.

Шаг 1. Поставьте приспособление короткими досками на мауэрлат, балка потолка должна располагаться между ними. Небольшие выступы в нижней части упираются о мауэрлат с наружной стороны. Длинные доски строго вертикальны и располагаются на одной линии с плоскостью фасадной стены дома.

Установка шаблона

Шаг 2. Немного прикрутите приспособления к мауэрлату, это облегчит дальнейшие работы. Для прикручивания лучше пользоваться длинными и тонкими саморезами, до конца затягивать их не надо.

Фиксация шаблона

Шаг 3. Отрезанную по длине стропилину поставьте ребром на верхнюю плоскость балки перекрытия. Угол доски должен опереться о металлические пластины приспособления.

Установка доски

Верхняя часть стропилины должна лежать на своем месте, в нашем случае на диагональной (вальмовой) стропильной ноге.

На фото показано, где должна находиться верхняя часть доски

После запиливания угол стропильной ноги должен лежать точно по краю мауэрлата. Желательно, чтобы такое же положение занимали и балки перекрытия, но некоторые строители не могут точно снимать их размеры. Балки получаются различной длины и редко располагаются в нужном положении.

Расстояние между стропилами 58 см

Шаг 4. Отмерьте горизонтальную линию отрезания примыкания. Делать это можно двумя способами.

1. При помощи строительного уровня. Можно пользоваться небольшим инструментом. Проведите с угла стропильной ноги горизонтальную линию. Все просто, быстро и точно.
2. При помощи строительного угольника. Замерьте расстояние от балки перекрытия до верхнего угла стропильной ноги. Поставьте угольник на плоскость балки и ведите его до тех пор, пока щель между балкой и стропилиной не будет равной такому же значению, в нашем случае 13 см. В нужном месте поставьте метку. Соедините эту метку с углом стропильной ноги. Должна получиться линия, параллельная плоскости балки перекрытия. Отнимите доску и отрежьте лишний кусок.

Угольником откладывают расстояние, чертят линию

Далее чертят горизонтальную линию

Соединение получится ровным, никаких выступов стропильных ног не будет. Далее нужно сделать замеры отрезания верхней части стропильной ноги. Для этого нижний участок ставится на место и придерживается помощником. В месте состыковки верхней части обыкновенной и вальмовой стропилин при помощи линейки нарисуйте линии отрезания. По очереди плотно прижимайте линейку к боковым граням вальмовой стропилины и с двух сторон отметьте вертикальные линии.

Прикладывают линейку и чертят линию на доске

Снизу линию чертят сразу, чтобы потом не запутаться

Отчерчивание плоскости для обрезки с другой стороны доски

Распил

Фото на произведенный запил

Запил нижнего торца доски

Ровный рез под углом

Стропило упирается в шаблон

Стыковка сверху без зазоров и щелей

Стропило фиксируют гвоздями

Важно. Никогда не делайте разметку верхнего узла примыкания без запиливания нижнего. Некоторые неопытные строители одновременно отмечают нижнюю и верхнюю части стропилин, а потом их отрезают. При таком алгоритме работы всегда будут зазоры, для их ликвидации стропилину придется смещать в сторону. А это изменяет шаг между ними. Дело в том, что после зарезания нижнего стыка изменяется угол примыкания верхнего узла.

Как готовить стропила к креплению на земле

Настоящие профессиональные строители почти все элементы стропильной системы готовят на земле по чертежам или шаблонам, нумеруют их и в таком виде поднимают на здание. Такой метод работы не только в разы ускоряет процесс строительства, но и значительно повышает безопасность труда. Плотникам больше нет необходимости много раз ходить по временному настилу для снятия размеров и запиливания досок, соединение элементов выполняется с первого раза. Но для того чтобы готовить элементы на земле, нужно иметь большой опыт, работы выполнять внимательно и ответственно. По такому алгоритму строятся дома за рубежом, большой производительностью труда рабочих объясняются их высокие, в сравнении с отечественными, заработки. Рассмотрим процесс изготовления на земле самых простых стропильных ферм для соединения с балками перекрытия.

Шаг 1. Если нет точных рабочих чертежей стропильных ферм, то следует изготовить шаблон. Делается он из обыкновенных досок толщиной примерно 25 мм. Готовить шаблон надо на доме, проверять правильность в нескольких местах. Дело в том, что каменщики иногда допускают ошибки, из-за которых фасадные стены непараллельные, разброс по углам может достигать несколько сантиметров. Этот брак не оказывает влияния на крепление стропилин к балкам перекрытия по отдельности, но в случае с готовыми фермами могут возникать проблемы.

Шаблон на земле

Шаг 2. Положите шаблон на ровный участок возле дома. Принесите первую стропильную ногу и уложите ее на одну сторону шаблона фермы, выровняйте положение.

Уложена первая доска

Шаг 3. Таким же образом уложите вторую ногу на свободную сторону шаблона. Карандашом нарисуйте линии примыкания стропильных ног в верхней части фермы. Обращайте внимание, чтобы элементы не смещались во время разметки.

Укладка второй доски

Отчерчивание линий

Отчерчивание линий на верхней доске

Шаг 4. Бензиновой или электрической пилой отрежьте лишние куски досок.

Сначала отрезают лишний край

Важно. В верхней части ферм стропильные ноги будут соединяться в полдерева, для этого нужно сделать специальные запилы. Работать можно бензиновой пилой.

Как правильно запилить соединение?

1. Точно по линии сделайте пропил на половину толщины доски. Работать надо очень внимательно, все размеры выдерживаются на глаз. Если бензопила используется редко и практики недостаточно, то лучше позвать на помощь профессионала.

   Рисуют линию, разделяющую доску на две части вдоль

   Делают надпил на половину толщины доски

2. Поверните доску на ребро и сделайте пропил вдоль стропилины. Глубина резания такая же – половина толщины пиломатериала. Для контроля начертите на стропилине линию в соответствующем месте.

   Распиливают доску вдоль

Практический совет. Такие точные запиливания можно делать только полностью исправной бензиновой пилой с идеально заточенной цепью. Если угол заточки неверный, то полотно пилы ведется в сторону, ровно удержать инструмент руками невозможно. Эту пилу можно использовать лишь во время заготовки дров.

Шаг 5. Такие же операции сделайте и со второй стропилиной. Положите отрезанные ноги на шаблон, проверьте правильность отрезания, поправьте положение досок вдоль всей длины шаблона. Все в норме – соедините ноги фермы в верхнем узле. Можно пользоваться обыкновенными гвоздями, это быстро, дешево и надежно.

Повторяют процедуру со второй доской

Соединяют доски гвоздями

Шаг 6. Для повышения прочности и устойчивости фермы в верхней части зафиксируйте ноги горизонтальной стяжкой. В этих целях допускается пользоваться тонкими досками, элемент работает на разрыв, толщины 20–25 мм вполне достаточно для сопротивления нагрузкам. Пиломатериалы на растяжение имеют высокие показатели прочности, проблемы возникают при их сжатии. Доски прогибаются, конструкция полностью теряет устойчивость и первоначальные геометрические формы.

Прикладывают доску, которая будет выполнять функцию ригеля

Ригель прибивают гвоздями

Шаг 7. Пилой отрежьте нижние концы стропильных ног.

Отпиливают излишки длины стропил

Угол на шаблоне должен быть таким, чтобы соединение элементов было максимально плотным.

Важно знать, что при правильном соединении узлов стропильной системы прочность конструкции должна поддерживаться и за счет сил трения между элементами. Доски должны прижиматься друг к другу с такой силой, чтобы трение не позволяло им смещаться. Какие условия для этого надо соблюдать?

1. Первое. Плоскость примыкания должна быть максимально ровной, площадь максимально большой.
2. Второе. Усилие прижатия элементов должно быть таким, чтобы силы трения достигали больших значений.

Ни в коем случае элементы стропильной системы в узлах крепления не должны держаться только на метизах. Всегда надо помнить, что они предназначены для притягивания досок, а не для их удержания. Все болты рассчитываются на разрыв, а не на срез.

Загибают гвозди молотком (стропильная ферма перевернута)

Перевернули стропильную ферму и шаблон, сделали разметку для обрезки нижних краев

Как показывает практика, изготовление стропильных ферм и подготовка узлов соединения с балками перекрытия на земле ускоряет процесс строительства крыши в несколько раз. Сам узел может фиксироваться металлическими пластинами по бокам, гвоздями или болтами в торец, скобами и т. д. Как уже упоминалось, для увеличения устойчивости стропильной системы такого типа рекомендуется устанавливать между стропилами и балками вертикальные упоры.

Видео – Как запиливать стропила под нужным углом и нужных размеров

безопасность — Безопасный/профессиональный способ перевозки пиломатериалов с помощью всего лишь багажника на крыше

Я занимаюсь ремонтом дома, и у меня есть необходимые навыки, инструменты и т. д. для работы. Одного мне не хватает: большого пикапа для перевозки пиломатериалов. У моего приятеля был такой, но ему пришлось обменять его на внедорожник, чтобы возить детей в школу, на спорт и т. д.

У меня довольно большой внедорожник, и я могу купить поперечную крышу на вторичном рынке стойка. Раньше я связывал некоторые предметы среднего размера во время кемпинга, но я немного беспокоюсь о том, как я буду переносить несколько крупных предметов из Home Depot:

1. A Толщина 5/8 дюйма x Ширина 4 фута x ДСП МДФ длиной 8 футов.
2. 16 2×4, каждая длиной 6 футов.

Думаю, мне придется совершить две поездки. Запланированная установка задокументирована ниже (извините за непристойное количество изображений), и я планирую, по сути, использовать ремни с храповым механизмом (с ленточными протекторами, где они соприкасаются с деревом), чтобы удерживать нагрузку на поперечинах, а затем дополнительный 20-футовый ремешок с храповым механизмом по длине груза для обеспечения безопасности. Мне придется ехать, может быть, 20 минут на скорости по шоссе, и я обеспокоен, особенно в случае с плитой из МДФ, что полезная нагрузка поймает слишком сильное сопротивление ветра и будет отрываться от крыши (т.е. действует как большой парашют).

Установка ниже выглядит правильно? Я недостаточно уверен в своих навыках завязывания узлов, чтобы использовать петлю вместо храповиков, если только нет простых узлов, которые я мог бы использовать вместо храповиков. Я не хочу представлять какой-либо риск для других водителей, поэтому, если мне нужно инвестировать в дополнительное оборудование для защиты пиломатериалов, меня это устраивает.

Кроме того, если я смогу найти рабочий подход к описанному выше проекту пиломатериалов, мне также нужно будет перевезти стеклянную дверь и раму примерно на 400 км со скоростью шоссе, и мне интересно, будет ли целесообразно закрепить ее на большом куске дерева. фанера похожа на то, что я делаю выше.

Спасибо за помощь!

---

My Car

My Car с крышей с поперечными барами. ремни в виде пары крестообразных креплений для удержания доски к поперечинам

Пара 20-футовых храповиков, используемых в качестве предохранителя на случай, если доска соскользнет в заднюю часть автомобиля

Вторая поездка, 16 досок размером 2 x 4 x 6 футов на багажнике на крыше

20-футовая трещотка по длине пакета в качестве предохранителя

Завтра я установлю на свой автомобиль пару буксирных крюков из нержавеющей стали. Текущий маленький крючок в задней части моего автомобиля не имеет большого отверстия, а тот, что спереди, — это шутка, так как он просто привинчивается, поэтому его легко украсть. Новые будут прикручены к транспортному средству так, чтобы болты не открывались.

Я буду продолжать использовать свой багажник на крыше с рекомендуемой конфигурацией храповика для их фиксации (т. е. пример с ручкой и бумагой и резинкой в ​​принятом ответе) и использовать большой 27-футовый храповик, обернутый по длине груза , и прикреплены к задним и передним буксирным крюкам (с толстыми протекторами в местах соприкосновения с шасси автомобиля), чтобы передняя часть досок не хлопала вверх и не отрывалась или не действовала как парашют. Кроме того, это обеспечивает дополнительную безопасность в случае, если трения от других храповиков недостаточно. Всем спасибо!

Патент США на конструкцию для монтажа на рамах стен здания для крепления панелей, таких как фотогальванические панели. Патент (Патент № 8,341,900, выданный 1 января 2013 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ Заявка № PCT/FR2008/050699, поданная 18 апреля 2008 г., испрашивающая приоритет на основании французской патентной заявки № 07 54606, поданной 20 апреля 2007 г., содержание всех которых включено в настоящий документ посредством ссылки во всей их полноте.

Настоящее изобретение относится к конструкции для крепления рамы, удерживающей панели, на стене здания, такой как панель крыши. Конструкция применима, в частности, для монтажа рам для крепления фотогальванических панелей.

Для оснащения таких зданий, как дома, генераторами электроэнергии, использующими солнечную энергию, наборы панелей, состоящие из множества фотогальванических элементов, размещают, например, на крышах этих зданий.

Эти панели обычно состоят из набора различных слоев стекла, кремния, проводников и полимеров. Стороны обычно квадратных кремниевых ячеек могут достигать 200 мм. Ячейки соединяются последовательно, а затем соединяются между двумя листами стекла или между одним листом стекла и различными слоями полимера. Например, модуль с номинальным напряжением 12 В обычно строится путем последовательного соединения 36 монокристаллических или поликристаллических элементов. Затем эти сборки из 36 ячеек соединяются параллельно. Таким образом, в случае модуля на 24 В используется 72 кремниевых элемента. Панели этого типа могут иметь существенные размеры примерно 1 метр на 2 метра.

Для крепления фотогальванических элементов на стенах зданий используются удерживающие рамы, например, удерживающие рамы, содержащие периферийный каркас, состоящий, например, из полой конструкции, полученной путем складывания металлической полосы. Однако эти рамы должны быть закреплены на стенах зданий таким образом, чтобы удерживать панели на месте и таким образом, чтобы они могли выдерживать силы, возникающие в результате атмосферных воздействий. В частности, крепление панелей должно выдерживать вес снега или вырывающее усилие при сильном ветре.

Традиционно рамы этого типа располагаются над крышами зданий, и это имеет тот недостаток, в частности, что они не очень эстетичны. Кроме того, пространство, расположенное между панелями и крышей, может быть засорено, например, такими отходами, как опавшие листья.

Задачей настоящего изобретения является преодоление этих недостатков путем предложения средства крепления к стене здания, такой как крыша или фасад, рам для крепления панелей, в частности электрически активных панелей, таких как фотогальванические панели, которые позволяет вставить сборку, состоящую из панелей, в крышу или фасад здания.

Изобретение соответственно относится к конструкции для крепления на стене здания по меньшей мере одной рамы, состоящей из прямоугольного каркаса. Он состоит из каркаса, состоящего по меньшей мере из двух стоек и по меньшей мере двух поперечин, собранных таким образом, чтобы образовать по меньшей мере одну прямоугольную раму, приспособленную для установки рамы, и средства для крепления по меньшей мере одной рамы к каркасу, причем каждая стойка имеет центральную сердцевину, окаймленную двумя боковыми крыльями, имеющими углубления для установки поперечин, причем каждая поперечина имеет центральный стержень, а боковые крылья содержат углубления на одной линии со стойками в точках пересечения между поперечинами и стойками таким образом, что крылья стоек и поперечины, простираясь по внутренней периферии прямоугольной нижней рамы, определяют выступающую границу, на которую может быть установлена ​​рама.

Предпочтительно, сердцевина стойки содержит по меньшей мере один желоб, проходящий по всей длине стойки.

Желоб может быть ограничен по крайней мере одним ребром, проходящим по всей длине стойки.

Предпочтительно, сердцевина перекладины имеет по крайней мере одно отверстие, предназначенное для открывания над желобом стойки, на которую опирается перекладина.

Предпочтительно сердечник ригеля выполнен таким образом, чтобы в его осевой части, по крайней мере, в области пересечения со стойкой контактная поверхность выступала в том же направлении, что и крылья.

Боковое крыло перекладины может быть наклонено внутрь перекладины таким образом, чтобы можно было прикрепить раму, удерживаемую конструкцией.

Средства для крепления по крайней мере одной рамы к каркасу включают, например, анкерные устройства и фиксирующие валики, удерживаемые анкерными устройствами и выступающие над стойками, при этом анкерные устройства и фиксирующие валики расположены таким образом, что соприкасаться, по крайней мере, с верхней поверхностью края рамы.

По крайней мере, одно фиксирующее средство может содержать фиксирующую головку в своей верхней части, а фиксирующий выступ содержит фиксирующий выступ, приспособленный для защелкивания на фиксирующей головке.

По крайней мере, одно фиксирующее средство может содержать головку винта в своей верхней части, а фиксирующий валик содержит на одном конце винтовую пластину, предназначенную для крепления к головке винта с помощью винта, а на другом ее конце — защитная пластина, содержащая зажимной выступ, приспособленный для защелкивания на винтовой пластине.

Фиксирующее средство состоит, например, из корпуса винта, содержащего дистальный стержень винта для ввинчивания в конструктивный элемент стены здания, и проксимальный стержень винта, отделенный от дистального стержня винта средством для захвата корпуса винта, и распорки, приспособленной для навинчивания на проксимальный винтовой шпиндель корпуса винта, при этом распорка содержит блокирующую головку или головку винта.

Предпочтительно, чтобы фиксирующие выступы проходили по обеим сторонам области разделения двух соседних рам таким образом, чтобы обеспечить плотное покрытие области разделения рам.

Изобретение также относится к стене здания, содержащей структуру согласно изобретению.

Стена может образовывать панель крыши и состоять из параллельных балок, стойки конструкции проходят вдоль параллельных балок и крепятся к указанным балкам.

Стена может дополнительно содержать лотки, в частности лотки, изготовленные из пластмассы, дерева, клееного бруса, фанеры или металла, или содержащие панели с двойным остеклением, или изготовленные из многослойного изоляционного материала, прикрепленные к параллельным балкам под конструкцией.

Стена содержит, например, по меньшей мере одну панель фотогальванических элементов, прикрепленных к раме конструкцией.

Теперь изобретение будет описано более подробно, но не ограничивающим образом, со ссылкой на прилагаемые чертежи, на которых:

РИС. 1 — вид в перспективе части конструкции для установки на крыше здания рамы для удержания электрически активных панелей;

РИС. 2 — увеличенный аксонометрический вид области пересечения стойки и ригеля каркаса конструкции для монтажа панельно-держательных рам на крышу;

РИС. 3 представляет собой вид в перспективе конструкции, показанной на фиг. 1, в котором установлена ​​рамка;

РИС. 4 представляет собой вид в перспективе конструкции, показанной на фиг. 1, в котором установлено не менее четырех рам, каждая из которых держит панель;

РИС. 5 и 6 — два вида в перспективе валика для крепления рамы к удерживающей раму конструкции;

РИС. 7 — вид в разрезе средства крепления рамы к каркасу, показанному на фиг. 1 в районе стыка двух соседних шпангоутов;

РИС. 8 представляет собой вид в перспективе рамы для удерживания панели, которая может быть установлена ​​на конструкции, показанной на фиг. 1;

РИС. 9 представляет собой вид в разрезе области стыка двух соседних шпангоутов.

Структура, обычно обозначенная как 1 на РИС. 1, состоит из каркаса, обычно обозначаемого 2 , состоящего из стоек 3 и поперечин 4 , расположенных таким образом, чтобы образовать решетку из прямоугольных ячеек 5 . Стойки 3 проходят вдоль стропил 6 каркаса крыши, каждая стойка 3 крепится к стропилу.

Пространство 7 между двумя соседними стропилами закрыто металлическим поддоном 8 , края которого 9 опираются на стропила 6 и удерживаются на месте стойками 3 .

Металлические лотки 8 состоят, например, из многослойного изоляционного материала, состоящего из полимерного сердечника, заключенного между двумя металлическими листами, например, металлическими листами из нержавеющей стали, или оцинкованной стали, или опционально лакированной и оцинкованной сталью, металлическими листами.

Эти металлические лотки 8 обеспечивают определенную степень герметизации под панелями, прикрепленными к каркасу 2 , с одной стороны, и, с другой стороны, обеспечивают теплоизоляцию, когда панели, прикрепленные к каркасу 2 , подвергаются воздействию солнечному излучению и поэтому может нагревать и, следовательно, нагревать атмосферу ниже ее нижней поверхности.

Эти лотки могут состоять из других материалов, таких как пластик, дерево, клееный брус или фанера.

В случае стеклянных листов лотки могут состоять из двойного остекления.

Стойки 3 крепятся к стропилам с помощью крепежных средств 10 , расположенных между двумя поперечинами 4 , расположенными на стыке ригеля и стойки.

Крепежные средства 10 и 11 состоят из корпусов, которые привинчиваются к стропилам 6 , на которые также могут быть привинчены распорки 12 и 13 , чтобы удерживать средства крепления рам. на туше. Эти фиксирующие средства и эти распорки будут описаны более подробно ниже.

Как более четко видно на ФИГ. 2, стойка 3 представляет собой профиль, который состоит из центрального стержня 31 , окаймленного двумя вертикальными крыльями 32 и 33 . Центральный стержень 31 содержит центральное ребро 34 , выступающее к верхней части стойки, то есть в направлении, в котором проходят два боковых крыла 32 и 33 . Центральное ребро 34 ограничено двумя боковыми ребрами 35 и 9.0019 36 , которые проходят в направлении, противоположном центральному ребру. Эти две боковые ребра 35 и 36 , также ограниченные боковыми крыльями 32 и 33 соответственно, образуют желоба для отвода воды, которая может образоваться в результате просачивания дождевой воды. Выступающее вверх центральное ребро 34 содержит отверстия 37 для приема фиксирующих средств. Поскольку эти отверстия расположены в верхней части центрального ребра 34 , вода, которая может стекать в желоба 35 и 36 не могут пройти через отверстия 37 . Боковые крылья 32 и 33 имеют углубления 38 и 39 для размещения поперечин 4 в местах соединения между стойками и поперечинами. Эти углубления равномерно расположены вдоль стоек на расстояниях, приспособленных таким образом, чтобы ячейки 5 , ограниченные стойками и перекладинами, могли принимать рамы.

Ригель 4 , перпендикулярный стойке 3 , также представляет собой профиль, состоящий из центрального стержня 40 , окаймленного двумя боковыми крыльями 41 и 42 . Боковые крылья 41 и 42 содержат выемки 43 и 44 , расположенные в районе соединения поперечины и стойки. Центральная сердцевина ригеля 40 имеет два ребра 45 и 46 , выступающие в нижней части ригеля и предназначенные для образования желобов для приема воды, которая может просачиваться под панели, удерживаемые тушка или конденсат. Два ребра 45 и 46 образуют желоба, состоящие из отверстий 47 , состоящих из разрывов, расположенных над желобами 35 и 36 стойки в районе соединения ригеля 4

0 и стойки 1 900. Эти отверстия предназначены для отвода воды, скопившейся в желобах 45 и 46 поперечины, чтобы она могла стекать в желоба 35 и 36 стоек, которые ориентированы направление стропил каркаса крыши. Перерывы 47 содержат язычки 48 , которые выступают под нижней поверхностью перекладины и могут быть встроены в стойку, чтобы зафиксировать перекладину относительно стойки и обеспечить их ортогональное расположение.

На стыке между перекладиной 4 и стойкой 3 перекладина крепится к стойке с помощью крепежного средства 11 , состоящего из распорки 13 , которая действует как гайка, соединяющая перекладину 4 для крепления к стойке 3 . Это фиксирующее средство будет описано более подробно ниже.

Крыло 42 ригеля 4 , устанавливаемое в верхней части каркаса, перпендикулярно сердечнику 40 ригеля 4 . Крыло 41 расположено в нижней части каркаса и наклонено внутрь поперечины 4 .

Благодаря расположению углублений 43 , 44 предусмотрены в крыльях 41 , 42 поперечины таким образом, что боковые крылья стоек и поперечины образуют выступающую вверх границу, проходящую по внутренней периферии каждой ячейки 5 , имея в виду , что крылья 32 и 33 стойки поднимаются на достаточную высоту , чтобы выступать над сердцевиной поперечин 4 . Таким образом, каждая сетка 5 , ограниченная двумя соседними стойками и двумя соседними перекладинами, образует подрамник 9.0019 15 , на котором можно установить рамку для крепления панели.

На фиг. 3, рама, обозначенная как 50 и предназначенная для установки панели (не показана на рисунке), состоит из рамы 51 , состоящей из концевых стоек 52 и 53 и боковых стоек, обозначенных как 54 . и 55 и имеющие трапециевидное сечение. Эта рама установлена ​​на выступающем бордюре, который проходит по внутренней периферии центрального отверстия подрамника 9.0019 15 . Верхний конец стойки 52 подходит к крылу 41 перекладины 4 , которая загнута внутрь и, таким образом, входит в зацепление с верхним концом стойки 51 . Три другие стойки 53 , 54 и 55 располагаются параллельно боковым крыльям 32 , 33 и 42 различных стоек и поперечин, образующих основание.

РИС. 4 показаны четыре рамки 50 A, 50 B, 50 C, 50 D, поддерживающие панели 60 A, 60 B, 60 C, 60 3, состоящие из стоек и

3, соответственно поперечины 4 , расположенные таким образом, чтобы образовать прямоугольное покрытие.

Две смежные рамы 50 A и 50 B, расположенные бок о бок горизонтально, параллельно поперечинам 4 , разделены промежутком или разделительной областью 61 , выступающий над стойкой 3 . Эта область разделения 61 закрыта фиксирующим валиком 62 , который удерживается анкерными устройствами 10 и 11 , расположенными вдоль стойки 3 .

Каждый крепежный валик имеет длину, немного превышающую длину стороны каркаса 50 A или 50 B, и все пространства, расположенные между двумя соседними каркасами и проходящие параллельно стойкам 3 закрыты фиксирующими накладками 62 .

На фиг. 9, гибкие эластомерные уплотнения 621 расположены между стойками рамы 60 A и 60 B.

Это обеспечивает уплотнение в областях вертикальных стыков между соседними панелями.

Кроме того, жесткое уплотнение 341 заполняет пространство между центральным ребром 34 стойки 3 и стропилом 6 во избежание образования конденсата.

Фиксирующий валик 62 более подробно показан на РИС. 5 и 6.

Крепежный валик, обозначенный на РИС. как 62 . 5, включает в себя продольный корпус 63 , содержащий центральное ребро 64 , предназначенное для обеспечения высокой жесткости. Корпус 63 фиксирующего валика заканчивается на одном из своих концов винтовой лопаткой 65 , содержащей гнездо 66 для установки головки винта, гнездо 66 содержит центральное отверстие 67 для прохождения корпуса винта.

Другой конец фиксирующего валика 62 содержит закрывающую и фиксирующую пластину 68 для закрытия винтовой пластины соседнего фиксирующего валика.

На фиг. 6, фиксирующий валик 62 содержит на своей верхней поверхности два стопорных выступа 70 , содержащих скобы 71 , приспособленные для фиксации путем пристегивания к стопорным головкам 80 распорок 9.0019 12 крепежных средств 10 для крепления стойки 3 к балке 6 (эти крепежные средства видны на РИС. 7).

Как также видно на фиг. 7, винтовая лопатка 65 крепится с помощью винта 90 , который навинчивается на головку винта 91 распорки 13 средства крепления 11 стойки и поперечины, расположенной на стыке между стойкой и перекладиной. Ссылаясь на фиг. 7, стопорная лопатка 68 ′ штапика 62 ′ удлинение штапика 62 закрывает фиксирующую лопатку 65 штапика 62 . Покрывающий и фиксирующий валик 68 ′ содержит в своей нижней части выступ 68 ′A, который защелкивается на конце винтовой пластины 65 другого валика. Следует отметить, что валик 62 , винтовая лопатка которого закрыта закрывающей и фиксирующей лопастью 68 ‘ валика 62 ′, расположен ниже по течению от бортика 62 ′ относительно ската крыши таким образом, чтобы обеспечить хорошее уплотнение. Фактически при таком расположении, когда дождевая вода падает на крышу и стекает, она стекает в направлении сверху вниз по течению и, таким образом, на стыке между штапиком 62 ′ и штапиком 62 вода первоначально течет по отбортовка 62 ′ затем переходит на закрывающую лопатку 68 ′ и затем течет по корпусу отбортовки 62 . Таким образом, дождевая вода не проникает в соответствующие отверстия при прохождении крепежного винта 90 .

Средство фиксации 10 и 11 включают в себя винтовое тело 100 , включающее дистальный винтовой шпиндель 101 , который привинчен в стропил 6 и проксимальный винт 102 , на что Spacer 9999999999999 12 или 13 крепится винтами.

Когда фиксирующее средство является фиксирующим средством 10 , расположенная между двумя поперечинами, распорка 12 содержит фиксирующую головку 80 .

Когда фиксирующее средство представляет собой фиксирующее средство 11 , расположенное на стыке между перекладиной и стойкой, распорка 13 содержит головку винта 91 .

Проксимальный и дистальный шпиндели винтов 101 и 102 разделены приводом вращения 103 , состоящим из шестигранной головки винта.

Следует отметить, что корпуса шурупов 100 ввинчиваются в стропила 6 , проходя через отверстия 37 , предусмотренные в сердцевине стойки 3 , таким образом, что приводные головки 103 корпусов винтов 100 соприкасаются с верхней поверхностью центрального ребра 31 стойки 3 . В районе соединения стойки 3 с поперечиной 4 поперечина 9Затем 0019 4 надевается на проксимальную часть 102 корпуса винта 100 , которая проходит через отверстие 49 , предусмотренное в сердцевине поперечины. Головка винта 91 для установки винта 90 для фиксации пластины винта 65 фиксирующего выступа 62 навинчивается на проксимальный шпиндель винта 102 и, таким образом, прижимает поперечину к головке винта 9 19 1 .

В местах, расположенных между двумя поперечинами, распорка 12 , содержащий блокирующую головку 80 , навинчивается непосредственно на проксимальный винтовой шпиндель 102 фиксирующего средства 10 . Кроме того, между ведущей головкой 103 винтового вала и проставкой 12 расположена шайба 104 таким образом, чтобы образовать контактную поверхность для боковой стойки рамы, закрепленной на каркасе. Эта шайба имеет толщину, равную толщине листа, образующего поперечину, таким образом, что верхняя грань шайбы находится на одном уровне с верхней гранью сердцевины ригеля. Таким образом, каркас находится в плоском контакте с четырех сторон.

Как уже упоминалось, уплотнение между двумя соседними рамами обеспечивается фиксирующими валиками, которые одновременно обеспечивают герметизацию и фиксацию рам на несущей конструкции. В отличие от этого, уплотнение между двумя соседними рамами 50 A и 50 D, расположенными в колонне параллельно стропилам, обеспечивается боковым крылом 61 A, расположенным на вертикальной стойке рамы 50 A, расположенным ниже по течению. . Это крыло 61 A, выходящее за пределы рамы 50 A, накладывается на стойку рамы 50 D, расположенную ниже по потоку от рамы 50 A. Это нахлест обеспечивает уплотнение так же, как черепица, которая накладывается друг на друга.

Рамка, адаптированная для этого использования, показана на РИС. 8. Эта рама 80 состоит из периферийной конструкции 81 , состоящей из четырех стоек 82 , 83 , 84 и 85 . Четыре стойки имеют в своей верхней внутренней части паз 9.0019 86 для получения панели. Стойка 84 содержит боковое крыло 87 , выступающее наружу в верхней части рамы на достаточной высоте, чтобы ее можно было приспособить к противоположной стойке соседней рамы.

Каркасы, которые только что были описаны, могут быть изготовлены путем складывания одной или нескольких металлических полос, которые разрезаются соответствующим образом, затем складываются и, наконец, собираются сваркой.
