Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

• 0.1 Видео – Как крепятся к мауэрлату стропила
• 1 Когда и почему нельзя пользоваться этим методом крепления стропильной системы?
• 2 Рекомендации по креплению стропил
• 3 Жесткое крепление стропил
  • 3.1 Цены на доски обрезные
• 4 Крепление стропильных ног нашивкой упорного бруска
  • 4.1 Цены на комплект метизов
• 5 Скользящий метод крепления стропил
  • 5. 1 Цены на скользящую опору
• 6 Наслонный метод крепления стропил
  • 6.1 Цены на металлические уголки
• 7 Несколько общих практических советов
  • 7.1 Видео – Крепление стропил к мауэрлату, скользящая опора
  • 7.2 Видео – Монтаж стропил
  • 7.3 Видео – Сборка стропил
  • 7.4 Видео – Быстрый монтаж стропильной системы

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

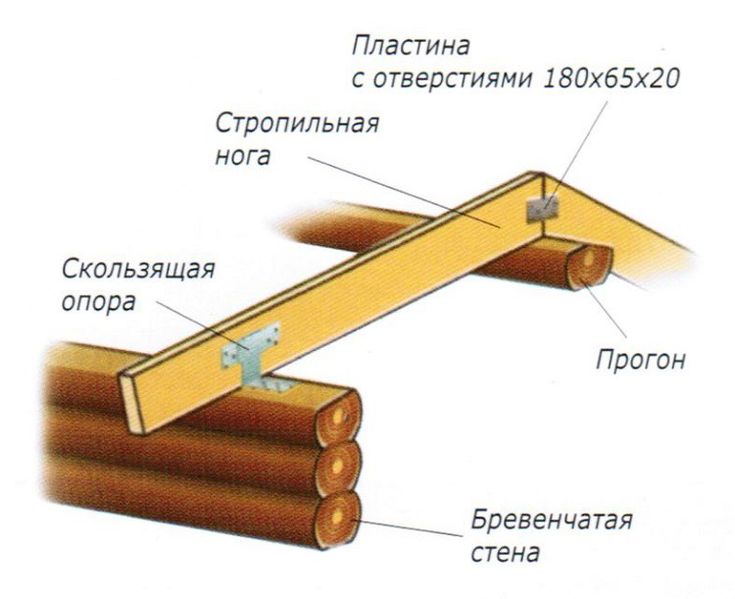

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

[adrotate group=»5″]

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки



Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

[adrotate group=»5″]

простые и надежные методы фиксации элементов

Любой дом — сложная конструкция, все элементы которой должны быть безукоризненными. Поэтому при самостоятельном строительстве у мастеров то и дело возникают вопросы, касающиеся той или иной системы. Немало затруднений вызывает возведение крыши, в частности — надежная фиксация стропильных ног. Именно они отвечают за устойчивость конструкции к внешним воздействиям и осадкам, а значит, от этих элементов зависит все: как безопасность жильцов, так и долговечность здания. Ошибки в монтаже могут стать причиной потери прочности и деформации системы. Чтобы избежать серьезных последствий, нужно узнать, как крепить стропила правильно, и какие способы существуют.

Элементы стропильного каркаса

Стропильная система состоит из большого количества элементов, главные задачи которых придать крыше форму и необходимый уклон, равномерно распределить нагрузку от нее на несущиеся стены, предотвратить дефекты фундамента. Главными элементами конструкции являются именно стропильные ноги. Это балки, зафиксированные под определенным углом попарно. С одной стороны они крепятся к мауэрлату, с другой — формируют конек.

Разновидности стропил

Существует 2 основных вида стропил.

Висячие элементы

Они имеют только одну точку опоры: это мауэрлат. Поэтому висячие стропила вынужденно испытывают дополнительную нагрузку — на растяжение. Чтобы усилить такую конструкцию, в нее добавляют горизонтальные, компенсирующие элементы — ригели (схватки), затяжки. Первых может быть несколько, на разной высоте. Висячие стропила устанавливают на здания, имеющие небольшие пролеты — до 6 м.

Наслонные, с опорными элементами

Такие стропила имеют сразу две точки для фиксации. Их крепят к коньковому прогону и к мауэрлату. Данные стропильные системы можно использовать в том случае, если внутри здания есть одна или несколько несущих стен, которые могут держать конек (стропила). Эти опоры — возможность значительно уменьшить нагрузку на стропильные ноги.

Наслонные системы используют для зданий впечатляющей площади, с большими пролетами (10-12 м). Верхние их края опираются на коньковый прогон, а он — либо на несущую стену, либо на колонны. В односкатных конструкциях эту роль берет на себя более высокая стена здания.

Мауэрлат

В большинстве стропильных систем ноги крепят к мауэрлату, который фиксируют по периметру стен здания. Он — необходимость для строений, стены которых сделаны из бетона, кирпича и других искусственных блоков. Без мауэрлата обходятся только несколько видов сооружений. К ним относятся:

1. Дома, где стены возведены из бревен или бруса. В этом случае дополнительная обвязка не требуется, так как «дерево и дерево» — союз идеальный.
2. Здания, построенные по каркасной технологии. В них роль мауэрлата берут на себя опорные балки — верхняя обвязка.

Для стен, сложенных из любых других материалов, эта часть кровельной системы — элемент обязательный. Чаще им становится массивный брус (100х150 мм, 150х150 мм, 200х200 мм), в домах из сруба — бревна. Первостепенные задачи мауэрлата — смягчение давления на стены, устранение нагрузок на точки крепления, равномерное распределение веса кровельного пирога. Фиксируют этот элемент анкерными болтами, или металлическими шпильками, вмурованными на этапе строительства стен. Между мауэрлатом и стенами дома обязательно укладывают гидроизоляционный слой, защищающий его от контакта с другими материалами.

Проектирование стропильной системы — сложный этап, потому что необходимо корректно рассчитать ветровую, снеговую нагрузку, а также определить тип материала для кровли, угол наклона скатов, учесть вес всех элементов, входящих в конструкцию крыши. Любая ошибка при расчетах может стать причиной сооружения некачественной, ненадежной стропильной системы. Худшее из возможных последствий — разрушение крыши.

Виды соединений стропильной системы

Крепление может быть жестким и подвижным.

Жесткие крепления

Именно благодаря надежной фиксации все элементы конструкции становятся системой, где все узлы надежно связаны друг с другом. Поэтому она становится жесткой, максимально устойчивой, способной выдержать серьезные нагрузки. Есть несколько видов соединений, которые можно назвать самыми основными.

1. Фиксация стропил к коньковому прогону. Данное соединение характерно для наслонных систем, в которых стропильные ноги имеют верхнюю точку опоры — доску или брус, закрепленный на вертикальных стойках.
2. Соединение стропил с мауэрлатом. Данный крепежный узел присутствует в любой стропильной системе, он считается самым важным, поэтому главное требование к фиксации — максимальная надежность.
3. Крепление стропильных ног к дополнительным опорным элементам, придающим конструкции максимальную жесткость. Они — ригели, затяжки, подкосы, бабки и т. д.

В некоторых случаях требуется удлинение стропил. Их сращивают, если длина ската больше, чем длина пиломатериалов.

Подвижные соединения

Древесина — материал податливый, но «неблагонадежный», потому что для конструкции из дерева характерна серьезная усадка, нередко сильно меняющая ее линейные размеры. По этой причине перед возведением крыши бревенчатых или брусовых домов строители рекомендуют делать паузу в год.

В противном случае при жесткой фиксации стропил крыша, скорее всего, деформируется. Чтобы избежать таких последствий, помимо жестких соединений используют подвижные крепежные элементы. Они позволяют не делать большой перерыв между этапами строительства здания, упростить процесс крепления элементов, но дать дому шанс благополучно пережить усадку.

Есть две разновидности подвижных креплений.

1. Открытые. Они состоят из двух элементов, конструкция является разборной. Уголок с петлей крепят к мауэрлату, а направляющую фиксируют на стропильной ноге.
2. Закрытые. Они, в отличие от предыдущих, неразборные, поэтому соединяют их сразу с обоими элементами.

Лучшим, практичным вариантом считают первые крепежные элементы, поскольку они удобнее в установке. Однако если оценивать эти подвижные крепления с точки зрения надежности, то победу одерживают приспособления закрытого типа.

Как крепить стропила?

Перед поисками ответа на вопрос, как крепить стропила, необходимо рассмотреть весть список крепежных элементов, которые могут быть использованы при создании стропильной системы.

Гвозди или саморезы?

Идеалов-материалов нет. Каждый крепеж тоже наделен как достоинствами, так и недостатками. Для крепления стропильных ног используют:

1. Гвозди, но не простые, а имеющие зазубрины. Плюс варианта — использование простейшего инструмента — молотка. Минус — максимальное количество времени, которое «убивает» эта операция.
2. Оцинкованные саморезы. Они не боятся коррозии, а благодаря резьбе обеспечивают максимально надежное соединение. Их преимущество перед простыми конкурентами — быстрая работа с помощью шуруповерта. Претензия — длительное время удаления саморезов, если потребуется демонтаж каких-либо элементов конструкции.

Споры о фаворите продолжаются, но большинство мастеров все же выбирают ершеные оцинкованные гвозди, длина которых на 3-5 мм больше, чем размеры пиломатериалов. Еще один надежный крепеж — болты с гайками. Их нередко используют для соединения верхних частей стропил. Для крупных узлов системы лучше всегда выбирать болты или шпильки.

Разновидности креплений

Ассортимент изделий довольно широк. Большинство из них объединяет одно — материал изготовления: это металл. При выборе крепежа учитывают несколько моментов. К ним относится материал стропильной системы, сечение элементов, будущая нагрузка на них. Для сборки стропильной системы используют:

1. Металлические уголки, которые имеют отверстия для соединения деталей саморезами гвоздями или болтами. Данная фурнитура считается самым надежным вариантом для крепления стропил к стенам, мауэрлату, коньковому прогону и другим элементам сложной конструкции. Уголки гарантируют увеличение жесткости, а значит, и несущей способности стропильного каркаса.
2. Металлические пластины, тоже перфорированные. Эти крепежные элементы позволяют избежать запила в заготовках и мауэрлате, поэтому гарантируют надежность и максимальную прочность узлов конструкции.
3. Скользящие крепления — ползуны или салазки. Главное предназначение подвижного вида крепежа — компенсация изменения размера элементов в процессе усадки здания.
4. Деревянные накладки, или просто «прибоины». Это небольшие бруски прямоугольного сечения. Ими соединяют стропила — друг с другом и с другими элементами.

Лучшими вариантами соединения считаются уголки и пластины, которые обеспечивают максимально жесткую фиксацию стропильных ног. Нередко используют комбинацию видов: например, два подвижных крепления и одно неподвижное. Этот вариант гарантирует жесткость, но возможность «дыхания» стропильной системы дома. Она не будет деформироваться даже при сильной усадке нового здания.

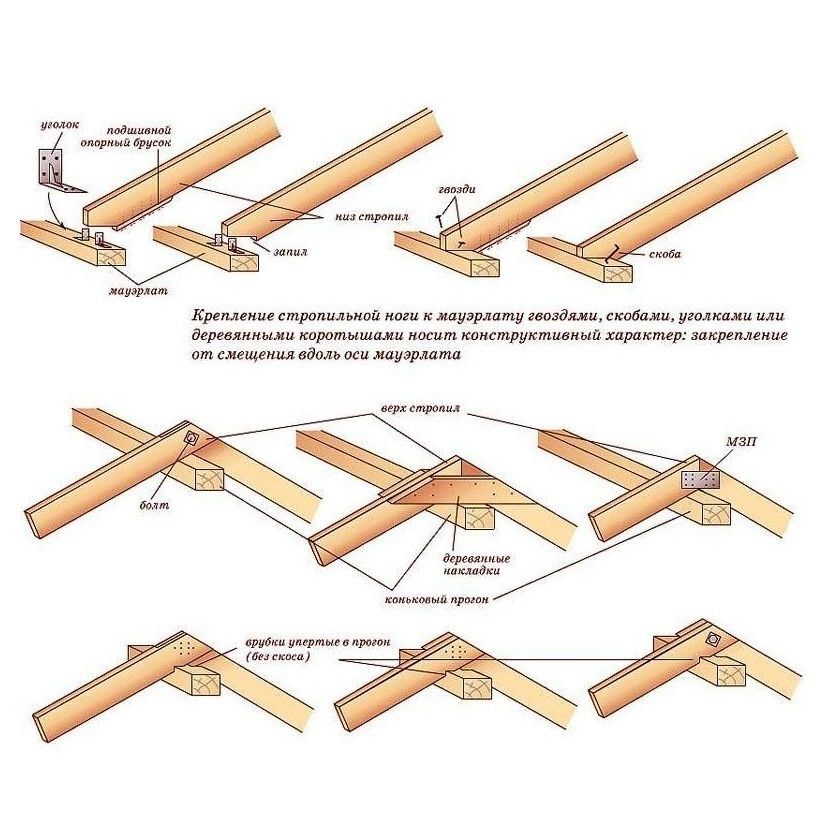

Как крепить стропила сверху?

В верхней части системы стропильные ноги фиксируют несколькими способами, в зависимости от вида системы.

Соединение встык

В этом случае верхний край досок спиливают под необходимым углом так, чтобы стропила в месте спила упирались друг в друга. В этом случае сначала изготавливают шаблон, затем его проверяют. Если он сделан идеально, то следующие детали изготавливают по нему, еще на земле.

Второй вариант — спиливание на рабочем месте. Обе стропильные ноги располагают на коньке, проверяют, затем одновременно спиливают «лишнее» с обеих заготовок. Оптимальный метод крепления — их соединение с помощью металлических накладок и болтов. Можно использовать деревянные элементы (и гвозди/саморезы). Пример — косынки (треугольники), зафиксированные с обеих сторон. Еще один способ — соединение гвоздями, их вбивают под углом. Минимальная длина крепежа — 150 мм.

Когда необходимо очень надежное соединение стропильных ног, то используют иной метод. Его называют «жестким защемлением». Это тоже соединение встык, однако здесь прогон дополнительно фиксируют (зажимают) с обеих сторон стропил парами деревянных накладок — сверху и снизу конька.

Внахлест или к коньку

Самый простой вариант, при котором не требуется предварительного изготовления шаблона и спиливания, — фиксация внахлест. В этом случае для соединения стропил используют металлические шпильки и шайбы, или болты. Затем лишний материал обрезают.

Возможен и другой способ — крепление стропил непосредственно к коньковому прогону. Этот метод соединения немного сложнее, однако используют его нередко. Сначала торцы обрезают под нужным углом, затем на коньке фиксируют первый элемент, потом второй. Для упрощения работы на этом этапе шаблон тоже необходим. Он дает шанс сделать корректные спилы на земле, а значит, максимально упростить работы наверху.

Как крепить стропила к мауэрлату?

Для фиксации стропильных ног на этой опорной балке можно использовать как жесткое, так и скользящее соединение.

Жесткое крепление

Такое соединение полностью исключает изменение положения элементов конструкции относительно друг друга — невозможен поворот, сдвиг и т. д. Оно подходит для наслонных стропильных систем, так как надежно зафиксированная нога сможет прочно «устроиться» на мауэрлате. В качестве крепежа используются:

1. Металлические уголки. В этом случае стропильную ногу устанавливают, затем фиксируют ее боковые стороны уголками, которые предупредят поперечное смещение.
2. Запил стропил и их крепление уголками, либо гвоздями и уголками. Глубина врубки ограничена: ее максимум — треть ширины стропильной ноги. В последнем случае сначала под углом забивают крепежные элементы, причем таким образом, чтобы они скрещивались внутри мауэрлата. Третий гвоздь вбивают в стропила вертикально. Затем соединение дополнительно фиксируют уголками.

Третий вариант — помощь небольшого опорного бруса, спиленного с одной стороны под необходимым углом. Древняя технология запила имеет серьезный недостаток: это снижение прочности элементов. Поэтому многие мастера от этого способа отказываются, используя небольшой брус, которые фиксируют в нижней части стропильных ног так, чтобы его торец упирался в мауэрлат. Для крепления этого элемента используют пластины (для соединения с ногой) и уголки (для фиксации к мауэрлату), гвозди либо саморезы.

Скользящее соединение

Такое шарнирное крепление гарантирует возможность некоторого смещения стропильных ног. Поэтому исключает возможность деформации элементов конструкции во время усадки дома. Как правило, в таком соединении нуждаются не только дома из бруса или бревен, но и каркасные конструкции, в которых именно крыша остается самым «слабым звеном».

Оптимальный вариант — «салазки». Это два элемента из стали. Первый — кронштейн, который крепят на стропилах, второй — уголок с петлей, его фиксируют на верхнем венце. Эти приспособления отличаются количеством отверстий для крепежа и длиной хода (60-160 мм), поэтому требуют правильного выбора элементов. При серьезной снеговой нагрузке в регионе скользящее соединение делают с обеих сторон стропил. После завершения усадки здания подвижные опоры можно заменить обычными, жесткими креплениями.

Как крепить элементы к балкам перекрытия?

В этом случае главным требованием становится предотвращение скольжения стропил по опорным элементам. Если не обеспечить им максимально надежную фиксацию, то ноги могут начать разъезжаться. Поскольку балки часто являются и затяжками для висячих систем, то эта работа требует особого внимания. Для крепления стропил используются врубки, причем разных видов. Самые популярные из способов — запилы в 1-2 зуба, с последующим усилением конструкции болтовыми соединениями и хомутами. Выбор варианта зависит от будущей нагрузки на кровлю.

Крепление с помощью одного-двух зубов

Такой способ фиксации подходит для систем, которые будут испытывать небольшое давление. Например, он будет оптимальным для построек с односкатными крышами, для домов с большим углом наклона скатов (свыше 35°).

В этом случае на конце стропильной ноги вырезают зуб, а на балке — паз (гнездо) соответствующих размеров. Максимальная его глубина — ¼ толщины опорного элемента. Расстояние от гнезда до торца балки — 250-300 мм. В роли дополнительной фиксации используют металлические накладки. Если расчетная нагрузка на систему очень велика, то добавляют второй зуб, который позволит усилить соединение.

Болтовое соединение в роли дополнения

При таком креплении в опорной балке делают вырубку. В нижней ее поверхности вырезают небольшое отверстие для крепежа. Затем над ним делают второе — теперь сквозное, перпендикулярное стропильной ноге. В него вставляют болт, который затягивают гайкой, снизу.

Простейший вариант — соединение стропильной ноги и балки на ее конце. Крепежные элементы в этом случае — гвозди, саморезы либо металлические накладки. Это далеко не лучший способ для жилых домов, поэтому его лучше оставить для более легких хозяйственных построек.

Узнать, как крепить стропила, можно и несложно, однако при выборе оптимального варианта необходимо учитывать множество факторов. Создание стропильной системы невозможно отнести к относительно легким этапам строительства дома. Поэтому прежде чем принимать окончательное решение, нужно трезво оценить свои силы.

О том, как крепить стропила, лучше расскажет мастер-практик. Например, специалист в этом видео:

Видео загружается…

Как прикрепить стропила к коньковой балке

Если вы строите крышу для своего дома или ремонтируете старый, у вас могут возникнуть проблемы с каркасом крыши. Тогда, возможно, вам интересно, как прикрепить эти стропила к коньковому брусу. Без проблем! Мы тщательно изучили эту тему, чтобы дать вам лучший ответ.

Раскрытие информации: Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

После успешной установки балки на обоих концах стоек крыши с помощью сверхпрочного кронштейна вы можете прикрепить стропила крыши к самой коньковой балке, выполнив следующие простые шаги:

1. Выбрать пиломатериал.
2. Используйте болт.
3. Подберите крючок для крыши.
4. Подвесьте стропило на тело балки.
5. Прикрутите стропило к коньковому брусу.

Чтобы получить более подробный ответ о процессе крепления стропил крыши к коньковым балкам, продолжайте читать оставшуюся часть поста. Мы также обсудим передовой опыт, чтобы у вас было четкое представление о том, как действовать, прежде чем приступить к работе над проектом крыши.

Как прикрепить стропила к коньковому брусу

Как правило, конец каждого деревянного бруса используется для установки на столбы, расположенные на каждой стене вашего дома. Выполните эти пять простых шагов, чтобы быстро прикрепить стропила:

1. Выберите пиломатериал

Это всегда зависит от наличия имеющегося у вас оборудования. Но всегда следует помнить, что коррозионностойкий вид пиломатериала лучше.

2. Используйте болт

Вы можете эффективно соединить две балки вместе с помощью болтов. Обычно используется болт с резьбой диаметром полдюйма, который также следует использовать со сверлом того же диаметра, чтобы предотвратить неаккуратность.

3. Выберите вешалку

Для большей грузоподъемности лучше всего подходят подвесы типа HU или HUC. Вешалки типа LUC или LUS применимы в большинстве распространенных ситуаций. Начните вставлять кровельные подвесы в тело балки и прикрепите к ней стропило с помощью соединительных винтов.

4. Повесьте стропило на тело балки

Соедините стропило с телом балки, используя тот тип подвески, который у вас есть, и просверлите нержавеющие болты в отверстии вашей подвески. Концы стропил крыши должны нависать над телом балки примерно на 1 дюйм. Это делается для того, чтобы оставить немного места, чтобы между стропилами можно было сделать коньковый вентиляционный канал.

5. Прикрутите стропило к коньковому брусу

Для крепления к металлическим кровельным подвескам потребуются винты для соединения крыши. Когда стропила уже соединены с телом балки с помощью подвески, необходимо использовать рамный винт с внешней стороны балки для поддержки внутренней части.

Нажмите здесь, чтобы увидеть этот черный винт на Amazon.

Посмотрите видео-инструкцию по креплению стропил к коньковым балкам:

Как работают стропильные подвесы? 9№ 0035

По сравнению с традиционными гвоздями и шурупами подвес для стропил обеспечивает более прочное соединение стропил с каркасом конструкции. Соединительная пластина на стропильной подвеске используется для соединения ее с другими элементами несущего каркаса после того, как подвеска намотана на балки.

Чтобы приспособиться к необходимому весу, а также к любым условиям, которые могут возникнуть в течение срока службы крыши, подвески сами по себе добавляют вес, который может выдержать крыша.

Нужны ли металлические подвесы для стропил крыши?

Металлические подвески для стропил являются неотъемлемой частью конструкции крыши. Он должен быть установлен для того, чтобы стропила и стены выдерживали вес кровельных материалов и учитывали такие условия, как снег.

Нажмите здесь, чтобы увидеть этот галстук-ураган на Amazon.

Обязательно ли использовать подвески на стропилах?

Подвески из стальных балок обеспечивают опору и сопротивление подъему при сильном ветре. Это не только упрощает создание каркаса, но и делает настил или пол, который вы создаете, прочнее. Чтобы упростить создание настила пола, используйте подвесы для балок при укладке балок пола.

Нажмите здесь, чтобы увидеть эту вешалку 2 x 6 балок на Amazon.

Каков правильный размер коньковой балки?

Стропила размером 2 x 4 должны сочетаться с коньковой балкой 2 x 6, стропила 2 x 6 должны использоваться с коньковой балкой 2 x 8 и так далее. Просто помните, что вам нужно планировать заранее и не торопиться, чтобы определить правильные размеры для вашего проекта крыши.

Прикрепление стропил к гроссбуху

Пользователи интернет-форума по благоустройству дома считают, что лучший способ — использовать вешалки. Альтернатива, однако, состоит в том, чтобы ригель был помещен под стропилами. Затем это служит заголовком для удержания стропил.

Чтобы соответствовать тому, что вам нужно, вам нужно будет использовать более крупный блок, возможно, 2 x 8, прикрепленный к основанию 2 x 2, и положить балки на этот выступ. Недостатком является то, что этот луч теперь вытянут вниз и может не дать вам необходимого зазора, если вы хотите сохранить скромный шаг.

Как соединить крышу со стеной

Одним из основных соединений в вашем доме является соединение между крышей и стенами.

Термин «соединение крыши со стеной» описывает, как конструкция крыши или «фермы» крепится к стене, чтобы противостоять восходящей силе, которая иногда исходит от сильного ветра, действующего на крышу. Типичные типы соединений, которые вам понадобятся, перечислены ниже.

1. Соединение с косым гвоздем

Для обеспечения стойкости к сдвигу и выдергиванию соединения между элементами каркаса гвозди для каркаса вбиваются под углом примерно 45 градусов, соединяя две противоположные стороны кусков дерева.

2. Зажимы Hurricane

На каждом стропиле установлены металлические зажимы, которые крепятся к каркасу стены и элементу стропила только сбоку. Для металлического зажима нужно как минимум три гвоздя в стропила и три гвоздя в стену, и он должен быть устойчивым к коррозии.

3. Одинарные хомуты

На каждую ферму или стропило надеты металлические хомуты, которые оборачиваются вокруг верхней части и соединяются со стеновым каркасом в одном месте. В ферму или стропило следует забить не менее трех гвоздей и на каждую металлическую планку следует забить по три гвоздя в стену.

Если на передней стороне одной обмотки имеется три гвоздя, она была неправильно закреплена и будет сброшена на уровень зажима.

4. Двойные хомуты

Двойные хомуты — это хомуты, прикрепленные к ферме или стропилу и прикрепленные к боковой или нижней части верхней пластины.

На каждой ферме или стропиле закреплены две металлические скобы, которые закручиваются вокруг верхней части и крепятся к каркасу стены. Минимум три гвоздя должны быть забиты в ферму/стропилу и три гвоздя в стену в каждом месте, а металлическая полоса должна быть коррозионностойкой.

Деревянные балки или металлические балки, что лучше?

Вы можете не знать, использовать стальные или деревянные балки, если вы строите новый дом или делаете капитальный ремонт уже имеющегося.

Если вас интересует качество материала, давайте рассмотрим его.

Стальные балки

Стальные балки дают вам дополнительные возможности дизайна, которых вы не можете достичь с помощью дерева. Поскольку сталь имеет гораздо более высокую грузоподъемность, вы можете использовать меньше вертикальных опор для того же пролета и меньшей высоты балки.

Хотя сталь подвержена ржавчине при контакте с влагой, она не воспламеняется при использовании в качестве балок. Стальная балка может деформироваться при длительном сильном нагреве, но с соответствующим покрытием и антикоррозийной оцинковкой срок ее службы больше, чем у деревянных балок.

Деревянные балки

Прикрепить что-либо к стальной балке может быть непросто. Деревянная балка легко прибивается гвоздями или правильно просверливается для установки болтов.

К сожалению, деревянные балки имеют и свои недостатки. Древесина разлагается естественным образом. Поскольку древесина со временем разлагается, она менее долговечна. Он восприимчив к ожогам и заражению термитами в худшем случае.

Для получения дополнительной информации ознакомьтесь с нашей статьей «Металлический каркас против деревянного каркаса».

Следует ли красить деревянные балки?

Покраска деревянных балок в тот же цвет, что и потолок, – отличный способ сделать комнату светлее, сохранив при этом историческую целостность вашего дома. Когда балки и потолки окрашены в светлые нейтральные оттенки, такие как белый, кремовый или светло-серый, это работает очень хорошо.

Как побелить деревянные балки

Нанесите глиняную краску кистью в том же направлении, что и волокна дерева, предварительно разбавив ее водой. Приготовьте мягкое влажное полотенце, чтобы удалить излишки краски во время работы, чтобы предотвратить ее высыхание.

Побелка деревянных балок — еще один прием, позволяющий подчеркнуть присущую им красоту, сохраняя при этом пространство воздушным и светлым. Это придает вашим деревянным балкам оттенок светлого цвета, позволяя просвечивать трещинам и морщинам древесины.

В заключении

Строительство крыши — одна из самых утомительных операций при строительстве или ремонте дома. Сложно собрать эти бревна вместе. Просто помните, что прежде чем приступить к проекту дома, обязательно ознакомьтесь с местными строительными нормами или проконсультируйтесь с экспертом в этой области.

Прежде чем идти, вы можете проверить следующие статьи по теме:

Как прикрепить деревянный каркас к стальной балке [6 шагов]

21 Красивые гостиные с балками

Как прикрепить стропила к гроссбуху? (Обязательно это знать)

Кровля дома является одним из самых сложных структурных процессов в строительстве, так как есть много вещей, которые вы должны делать правильно.

Все должно быть на своих местах, поэтому вы должны установить надежное соединение между ригелем и стропилами. получить это идеально подарит красивую крышу внутреннего дворика, которая будет выделяться и сиять.

Строительство террасной крыши для дома предполагает использование конструкции здания для поддержки крыши с помощью ригеля. Ригель 2 на 6 горизонтально примыкает к крыше стропилами. Этот процесс относительно прост и начинается с крепления ригеля до возведения фундамента настила и других конструкций.

Содержание

Как прикрепить стропила к ригельной доске ?

Прикрепление стропил к вашей ведомой доске означает, что вы пытаетесь добавить в свой дом патио на крыше. Горизонтальный гребень, выгравированный на стропиле, будет служить связующим звеном между вашим патио и домом .

Это соединение может быть выполнено своими руками, если у вас есть навыки и некоторые сведения о работе с деревом.

Вам понадобятся определенные предметы, если вы хотите сделать это самостоятельно и сделать это правильно. Это:

• Бухгалтерские доски
• 2×6 доски
• Оцинкованные гвозди
• Алюминиевый отлив
• Оцинкованные винты
• Подвески для стальных балок
• Плотницкий карандаш
• Меловая леска
• Лестница
• Пила лошадей и пила
• Лестница

Теперь, когда вы знаете необходимые инструменты, давайте приступим к процессу.

• Для начала вы прикрепите бухгалтерскую доску горизонтально. Высота, на которой к нему примыкать, зависит от вида вашего дома. Для одноэтажного дома ригель должен быть ниже карниза или соединен с ленточной балкой для двухэтажного дома.
• Вытравите гребень на лицевой панели и закрепите это соединение с помощью болтов или шурупов. Убедитесь, что крепеж проходит через гребень и фасцию и достигает стены.
• Перейти к добавить алюминиевый отлив для предотвращения попадания воды в бухгалтерскую книгу. Вы можете заправить обшивку в сайдинг, чтобы она сгибалась над гроссбухом.
• Теперь пришло время покрасить и подвесить стропила.
• Прикрепите подвесы к стропилу, затем поднимите и прикрепите стропило к нужному углу дома/верху гроссбуха.
• После прикрепления стропила 2 на 6 используйте доску для его поддержки. Вы можете проверить скосом, чтобы найти подходящее положение для выравнивания стропил и ригеля.
• Затем прикрепите стропила к балке и установите их на расстоянии 24″ от центра, затем установите балку.
• Выровняйте каждую стропилу после установки, прикрепите их к ригелю, выровняйте вертикальную балку и закрепите балки.
• Хотя стропила могут выходить за пределы балки, они не должны выступать более чем на ⅓ длины стропила.
• Убедитесь, что концы всех стропил выровнены прямо. Если это не так, нарисуйте мелом линию на концах и обрежьте их перед обшивкой.
• Наконец, установите бордюрную доску на конец стропил для завершающего штриха и профессионального внешнего вида.

Добавьте любой кровельный материал , который вы выберете, или покрытие патио, чтобы завершить весь проект. Вы можете покрыть балки, оставив их открытыми, или покрасить их.

Какой бы вариант отделки вы ни выбрали, я уверен, что крыша вашего патио будет очень приятной.

Лучший способ крепления стропила к

Существуют различные методы крепления балки из досок к стропилам дома. Сначала гроссбух крепится к стене дома.

Затем к нему прикрепляются стропила таким образом, чтобы нагрузка от кровли террасы распределялась по балкам.

Место под карнизом идеально подходит для крепления доски бухгалтерского учета при работе с одноэтажным зданием.

Тем не менее, для двухэтажного здания край или ленточная балка — это место, где можно прикрепить гроссбух для патио на крыше.

Если вам трудно его найти, просто найдите окно на втором этаже и измерьте прямо вниз.

Существует множество способов соединения стропил с ригелями. Однако каждый метод имеет свои преимущества и недостатки.

Таким образом, не существует лучшего метода, который превосходил бы другие ; вам просто нужно выбрать то, что лучше всего подходит к структуре и дизайну вашей крыши.

Но самый распространенный метод крепления стропил к ведомой доске при строительстве настила — это использование подвесок для балок.

Возьмите вешалку соответствующего размера для вашей балки; размер обычно указан на упаковке. Кроме того, приобретите подходящие застежки для вешалок.

Начните с выравнивания верхней части стропила с краем и аккуратно закрепите подвеску на балке. Далее плотно сожмите ножки и молотком ударьте по зубцам.

Приступайте к креплению боковой стороны обода, вбивая гвозди в уже просверленные отверстия с обеих сторон.

Затем вставьте гвозди в просверленные отверстия и забейте их. Гвоздь должен пройти через подвеску, стропило и в ведомую доску.

Сделайте это для всех отверстий подвески, чтобы установить безопасное соединение . Наконец, снимите направляющий блок, и все готово.

Обратите внимание, что некоторые местные строительные нормы и правила требуют, чтобы в качестве крепежных элементов использовались винты, а не гвозди. Итак, вы должны подтвердить, прежде чем начать.

На что следует обратить внимание при креплении стропил к

Несмотря на то, что настил на крыше является красивым дополнением к вашему дому, вы не должны просто проснуться и решить построить его. Вместо этого вы должны тщательно оценить определенные факторы, прежде чем принимать решение.

Итак, давайте рассмотрим три основных фактора, которые необходимо учитывать, прежде чем строить патио на крыше.

• Вы должны быть знакомы с местными строительными нормами и правилами в вашем районе, так как вы должны следовать определенным инструкциям. Существуют также правила и необходимые проверки, которые должны быть проведены офицером перед началом работы. Вы должны убедиться, что ваша крыша достаточно прочна, и получить необходимые разрешения.
• Оцените различных материалов для патио на крыше , так как все они имеют свои плюсы и минусы. Например, дерево красиво, но дорого и сложно в уходе, в то время как плитка легко моется, но тяжела. Помните также, что вы должны использовать водонепроницаемый или невпитывающий материал.
• Учитывайте погоду в вашем регионе, так как дождь, солнце или плохая погода могут повредить вашу палубу.

Соединение стропила с ригелем без вешалок

Существует множество причин, по которым вы можете отказаться от использования вешалок при креплении стропил к ригелю для покрытия террасы.

Возможно, вам просто не нравится внешний вид кронштейнов для вешалок , поэтому вы задаетесь вопросом, есть ли способ обойти это.

Ну, я должен сказать, что соединение стропила с ригелем всегда лучше с подвесками, хотя есть альтернативы.

Один из этих вариантов предполагает размещение ригеля под стропилами в качестве опоры для стропил. Для этого вам понадобятся большие элементов, такие как в виде двойного 2 на 8.

Однако мне не очень нравится этот вариант, потому что балка будет выступать низко, тем самым нарушая зазор, необходимый для низкого шага.

Аналогичный метод заключается в использовании гроссбуха . Он включает в себя использование бухгалтерской книги 2 на 8 и присоединение ее к 2 на 2 ниже. Тогда ваши балки будут опираться на выступ, хотя поддержка не будет такой прочной, как у вешалок.

Вы можете добавить 2 на 6 в конце конца балки, чтобы он закрывал пересечение краевой балки и ригеля.

Вы можете закрепить планку деревянными шпильками , гвоздями или шурупами. Этот вариант идеально подходит для открытой террасы.
